ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Α.ΑΝΤΛΙΕΣ

Transcript

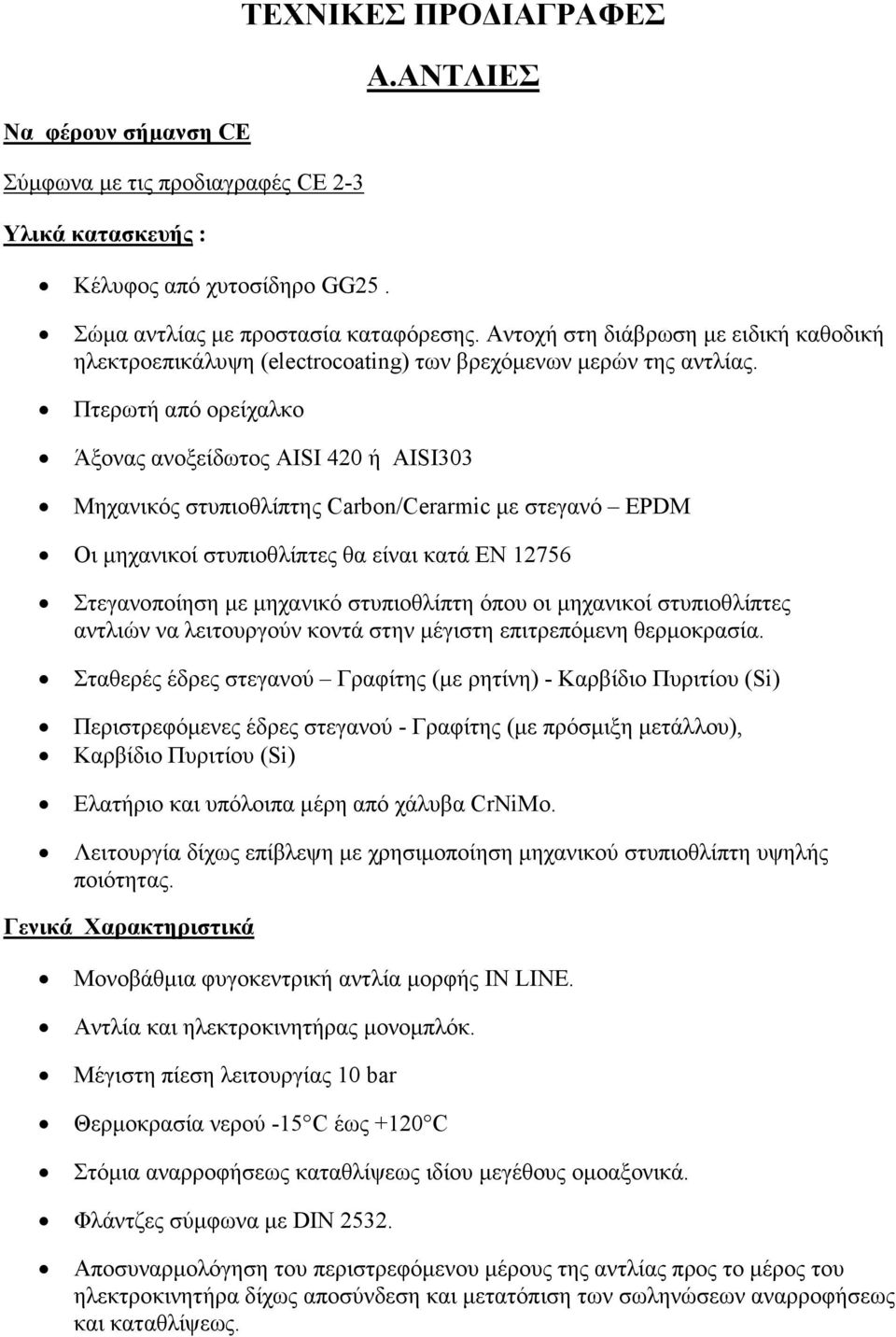

1 Να φέρουν σήµανση CE Σύµφωνα µε τις προδιαγραφές CE 2-3 Υλικά κατασκευής : Κέλυφος από χυτοσίδηρο GG25. ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Α.ΑΝΤΛΙΕΣ Σώµα αντλίας µε προστασία καταφόρεσης. Αντοχή στη διάβρωση µε ειδική καθοδική ηλεκτροεπικάλυψη (electrocoating) των βρεχόµενων µερών της αντλίας. Πτερωτή από ορείχαλκο ς ανοξείδωτος AISI 420 ή AISI303 Μηχανικός στυπιοθλίπτης Carbon/Cerarmic µε στεγανό EPDM Οι µηχανικοί στυπιοθλίπτες θα είναι κατά EN Στεγανοποίηση µε µηχανικό στυπιοθλίπτη όπου οι µηχανικοί στυπιοθλίπτες αντλιών να λειτουργούν κοντά στην µέγιστη επιτρεπόµενη θερµοκρασία. Σταθερές έδρες στεγανού Γραφίτης (µε ρητίνη) - Καρβίδιο Πυριτίου (Si) Περιστρεφόµενες έδρες στεγανού - Γραφίτης (µε πρόσµιξη µετάλλου), Καρβίδιο Πυριτίου (Si) Ελατήριο και υπόλοιπα µέρη από χάλυβα CrNiMo. Λειτουργία δίχως επίβλεψη µε χρησιµοποίηση µηχανικού στυπιοθλίπτη υψηλής ποιότητας. Γενικά Χαρακτηριστικά Μονοβάθµια φυγοκεντρική αντλία µορφής IN LINE. Αντλία και ηλεκτροκινητήρας µονοµπλόκ. Μέγιστη πίεση λειτουργίας 10 bar Θερµοκρασία νερού -15 C έως +120 C Στόµια αναρροφήσεως καταθλίψεως ιδίου µεγέθους οµοαξονικά. Φλάντζες σύµφωνα µε DIN Αποσυναρµολόγηση του περιστρεφόµενου µέρους της αντλίας προς το µέρος του ηλεκτροκινητήρα δίχως αποσύνδεση και µετατόπιση των σωληνώσεων αναρροφήσεως και καταθλίψεως.

2 Αισθητήριο θερµοκρασίας PTC Απευθείας στερέωση στην σωλήνωση δίχως ιδιαίτερη βάση. Οι αντλίες in Line να τοποθετούνται κάθετα στις σωληνώσεις αναρρόφησηςκατάθλιψης. Ηλεκτροκινητήρας : Τριφασικός βραχυκυκλωµένου δροµέα, ψύξη µε ανεµιστήρα προσαρµοσµένο στον άξονα. Aσύγχρονος τριφασικός, βραχυκυκλωµένου δροµέα µε ένσφαιρα έδρανα κύλισης κατάλληλα για την παραλαβή αξονικών και ακτινικών δυνάµεων (από 3 kw και άνω) και θα αντέχουν σε λειτουργία για τουλάχιστον ώρες. Tα έδρανα κύλισης θα είναι κλειστού τύπου και δεν θα χρειάζονται πρόσθετη λίπανση ενώ για ισχύς από 11 kw και άνω, τα έδρανα κύλισης µπορούν να είναι ανοικτού ή κλειστού τύπου και θα υπάρχουν οι κατάλληλες υποδοχές στα καπάκια του κινητήρα για να γίνεται η λίπανση. ηλεκτροκινητήρες ενεργειακής κλάσης IE2 (EFF1 High-efficiency motors) Σύµφωνα µε την ευρωπαϊκή οδηγία 2005/32/EC 3Ph / 400V / 50Hz / ΙΡ55 / κλάση µονώσεως F /PN 16bar, έδραση κατακόρυφη V1. Σηµείωση : να συνοδεύονται από διαγράµµατα διαστάσεων τους όπως τα συννηµένα παρακάτω A/A ΕΙ ΟΥΣ ΤΥΠΟΣ ΠΑΡΟΧΗ (m 3 /h) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΝΤΛΙΩΝ IN LINE H Ισχύς Στροφές H1 (m.y.σ) (kw) (rpm) (mm) Απόσταση µεταξύ φλαντζών min/max mm H2 (mm) H3(mm) L1 (mm) 1 In line DN 150 In line DN min 840max min 440max έως έως In line DN Ιουν min 440max έως

3 H3 H2 H1 L1 Β.ΚΙΝΗΤΗΡΕΣ Να φέρουν σήµανση CE Ασύγχρονοι τριφασικοί επαγωγικοί ηλεκτροκινητήρες βραχυκυκλωµένου δροµέα χαµηλής τάσης για βιοµηχανική χρήση (Η περιγραφή ραφή αφορά όλα τα πιο κάτω είδη) Η εταιρεία κατασκευής πρέπει να φέρει Σύστηµα ιασφάλισης Ποιότητας EN ISO 9001 µε αριθµό πιστοποιητικού. Να συνοδεύονται από σχέδια διαστάσεων τους Τύπος έδρασης Β3 (µε ποδαράκια ) Να φέρουν σήµανση CE Να φέρουν θερµίστορ PTC Βαθµός προστασίας IP 55 Κλάση µονώσεως F Ενεργειακή κλάση IE2 που θα αναγράφεται στην πινακίδα εκτός των ηλεκτροκινητήρων 0,55 kw διότι είναι εκτός πρότυπου IEC (2008) Να συµµορφώνονται µε τα διεθνή πρότυπα Να υπάγονται στον πίνακα τυποποίησης IEC (2008) για την κατηγοριοποίηση των ηλεκτροκινητήρων σε διεθνείς κλάσεις απόδοσης ΙΕ (International Efficiency).

4 Να φέρουν στην πινακίδα τους ονοµαστική απόδοση στο 100 %,75%,50% του ονοµαστικού φορτίου. Να αναγράφουν στην πινακίδα το έτος κατασκευής Υλικό κατασκευής χυτοσίδηρος Ο τρόπος ψύξης των κινητήρων θα πρέπει να είναι IC411 κατά IEC Ασύγχρονος τριφασικός κινητήρας δυο ταχυτήτων Στροφές Συχνότητα Ισχύς Pole ιάµετρος τάση άξονα (mm) 400 V 1425/705 rpm 50 Hz 3/2 Hp 6 Φ Κινητήρας 4hp 400 v 3ph 50 hz 2850rpm 55 28mm 4 hp 3. Κινητήρας κλιµατιστικών 7.5hp 400 v 3ph 50 hz 1450rpm 55 38mm 7,5hp 4. Κινητήρας κλιµατιστικών 3hp 400 v 3ph 50 hz 2800rpm 55 24mm 3 hp 5. Κινητήρας κλιµατιστικών 12.5hp 400 v 3ph 50 hz 1435rpm 55 38mm 15 hp 6. Κινητήρας κλιµατιστικών 10hp 400 v 3ph 50 hz 1450rp m 55 38mm 10 hp

5 7. Κινητήρας κλιµατιστικών 5.5hp 400 v 3ph 50 hz 2840rp m 55 28mm 5,5hp 8. Κινητήρας κλιµατιστικών 1.5hp 400 v 3ph 50 hz 2840rpm 55 19mm 1,5hp 9. Κινητήρας κλιµατιστικών 0.5hp 400 v 3ph 50 hz 1350rpm 55 14mm 0,5hp 10. Κινητήρας κλιµατιστικών 0.75hp 400 v 3ph 50 hz 1350rp m 55 19mm 0,75hp

6 ΕΙΔΗ-ΠΟΣΟΤΗΤΕΣ-ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Α/Α ΕΙΔΟΣ ΠΟΣΟΤΗΤΑ ΣΕ ΤΕΜΑΧΙΑ ΤΙΜΗ ΜΟΝΑΔΑΣ ( ) ΚΟΣΤΟΣ ΧΩΡΙΣ ΦΠΑ Α.ΑΝΤΛΙΕΣ 1 Αντλία in-line DN m3/h Αντλία in-line DN m3/h Αντλία in-line DN m3/h Β.ΚΙΝΗΤΗΡΕΣ Ασύγχρονος τριφασικός κινητήρας δυο ταχυτήτων Κινητήρας κλιµατιστικών 4hp Κινητήρας κλιµατιστικών 7.5hp Κινητήρας κλιµατιστικών 3hp Κινητήρας κλιµατιστικών 12.5hp Κινητήρας κλιµατιστικών 10hp Κινητήρας κλιµατιστικών 5.5hp Κινητήρας κλιµατιστικών 1.5hp Κινητήρας κλιµατιστικών 0.5hp Κινητήρας κλιµατιστικών 0.75hp ΚΟΣΤΟΣ ΧΩΡΙΣ ΦΠΑ ,00 ΦΠΑ 16% 4.691,20 ΣΥΝΟΛΙΚΟ ΚΟΣΤΟΣ ,20
