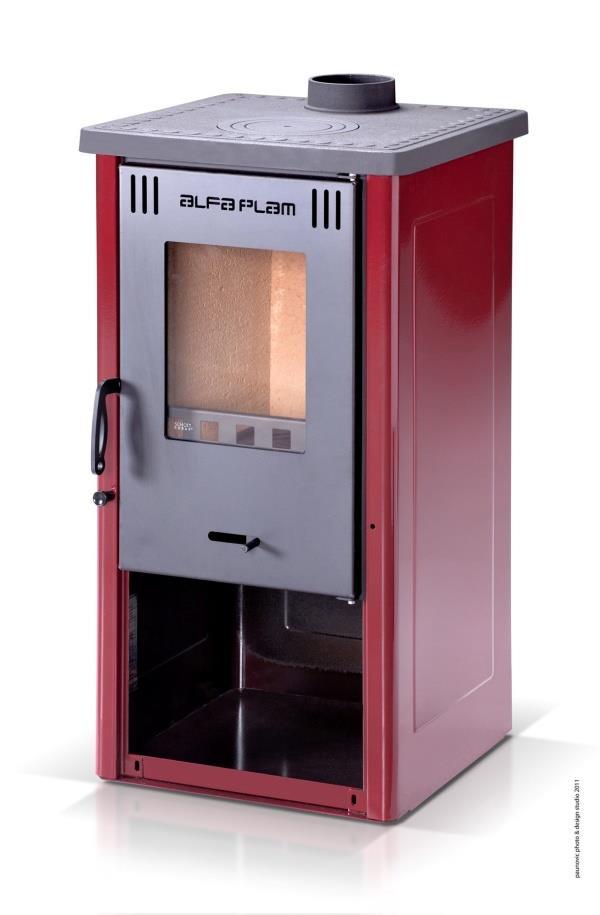

1 17500 ΒΑΝΙΕ, ΣΕΒΙΑ Οδόσ Radnička 1, Τθλ.: 017/ ΟΜΠΑ ΣΕΡΕΩΝ ΚΑΤΙΜΩΝ ELITA - ELITA II

2 ΟΔΗΓΙΕ ΣΟΠΟΘΕΣΗΗ ΚΑΙ ΧΡΗΗ ΓΕΝΙΚΑ ΣΟΙΧΕΙΑ Γενικά κα πρζπει να τθροφνται οι κανόνεσ δόμθςθσ και οι αρχζσ για τα είδθ κζρμανςθσ ςε τοπικό επίπεδο, κακϊσ και όλοι οι τοπικοί, εκνικοί και ευρωπαϊκοί κανόνεσ και πρότυπα. ημαντικό πριν τη χρήςη: Για τθ ςωςτι λειτουργία τθσ ςόμπασ ςασ, είναι απαραίτθτο να διαβάςετε προςεκτικά το εγχειρίδιο αυτό και να τθριςετε αυςτθρά τισ οδθγίεσ που αναγράφονται ςε αυτό. Χρθςιμοποιείτε αποκλειςτικά τα ςυνιςτϊμενα καφςιμα - κομμζνα ξφλα και μπρικζτεσ από λιγνίτθ. Η ωκθτικι πίεςθ κατά τθ φυςιολογικι λειτουργία είναι περίπου 12 Pa. Για ωκθτικι πίεςθ άνω των 15 Pa, ςτο ςωλινα αποβολισ καυςαερίων πρζπει να τοποκετθκεί κυρίδα απορρόφθςθσ. Στο χϊρο που κα τοποκετθκεί θ ςόμπα κα πρζπει να εξαςφαλιςτεί αρκετι ποςότθτα φρζςκου αζρα ςτθν εςτία καφςθσ. Εάν τα παράκυρα και οι πόρτεσ κλείνουν ερμθτικά ι δουλεφει ςτον ίδιο χϊρο απορροφθτιρασ, ςτεγνωτιρασ ροφχων, εξαεριςτιρασ και παρόμοια και αφαιροφν τον αζρα του χϊρου, τότε ο απαραίτθτοσ αζρασ για τθν καφςθ (φρζςκοσ αζρασ) κα πρζπει να ειςζρχεται από ζξω. Είναι κεμιτό να ςυμβουλευόμαςτε τουσ ειδικοφσ για τισ καμινάδεσ πριν από τθν τοποκζτθςθ τθσ ςόμπασ. Στο δοχείο ςτάχτθσ δεν πρζπει να υπάρχουν εφφλεκτα υλικά. Το φψοσ τθσ ςτάχτθσ δεν πρζπει να υπερβαίνει το φψοσ των πλαϊνϊν τοιχωμάτων του δοχείου ςτάχτθσ. Τθν πόρτα τθσ ςόμπασ και του χϊρου ςτάχτθσ πρζπει να τισ ζχετε πάντα κλειςτζσ (εκτόσ όταν γίνεται ζναρξθ καφςθσ, τροφοδοςία με καφςιμθ φλθ και κακαριςμόσ από τισ ςτάχτεσ) για τθν αποτροπι τθσ απϊλειασ κερμοφ αζρα. Η ςόμπα δεν πρζπει να τροποποιείται, μόνο όταν πρόκειται για τα δικά μασ ελεγμζνα και γνιςια ανταλλακτικά και οι εργαςίεσ πρζπει να γίνονται από το δικό μασ κζντρο επιςκευϊν. Σε περίπτωςθ φωτιάσ ςτθν καμινάδα, διατθριςτε τθν πόρτα κλειςτι και κλείςτε το ρυκμιςτι αζρα! Ροτζ μθν επιχειριςετε να ςβιςετε τθν φωτιά με νερό. Η δθμιουργία ατμϊν μπορεί να προκαλζςει ζκρθξθ ςτθν καμινάδα. Σε ζκτακτθ περίπτωςθ καλζςτε τθν πυροςβεςτικι! Σε περίπτωςθ δυςλειτουργίασ κλείςτε όλουσ τουσ ρυκμιςτζσ αζρα και μζχρι τθ διόρκωςθ τθσ βλάβθσ μθν ειςάγετε καφςιμθ φλθ ςτθ ςόμπα!

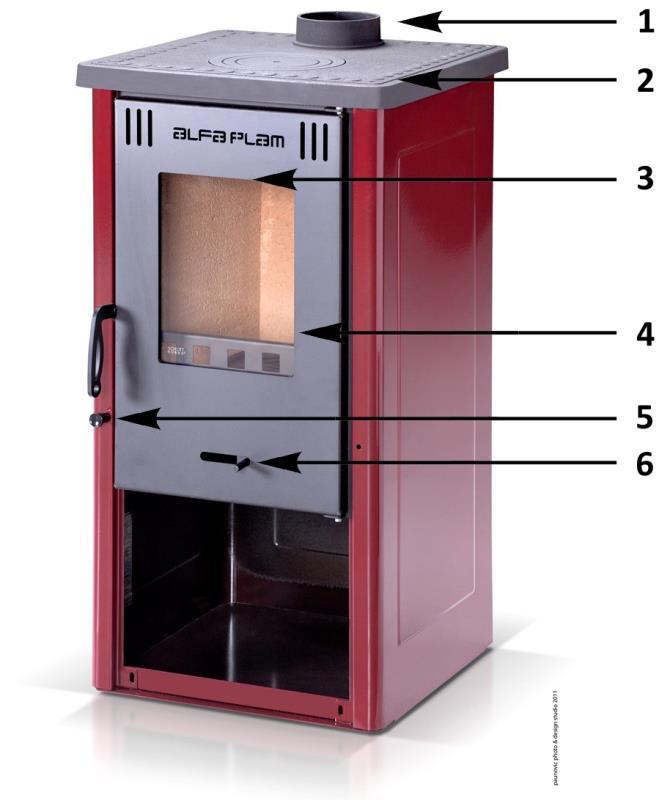

3 Εικόνα 1 1. Υποδοχι ςωλινα εξαγωγισ καπνοφ 2. Ρλάκα τθσ ςόμπασ 3. Είςοδοσ δευτερεφοντοσ αζρα 4. Ρόρτα τθσ ςόμπασ 5. Κινοφμενοσ μοχλόσ κακαριςμοφ ςχάρασ 6. υκμιςτισ ροισ πρωτεφοντοσ αζρα Σεχνικά ςτοιχεία Πλάτοσ 455 mm Βάθοσ 442 mm Υψοσ 865 mm Βάροσ 67 Kg Ονομαςτική θερμική ιςχφσ 6,0 kw Διάμετροσ τησ ςφνδεςησ με την καμινάδα Ø120 Εφελκυςμόσ 12 Pa Χρήςη τησ καμινάδασ Ρροσ τα πάνω Ροή εξαγϊγιμων αερίων Ξφλο: 3,5 g/s Μπρικζτεσ Λιγνίτθ: 4,1 g/s Θερμοκραςία εξαγϊγιμων αερίων Ξφλο: 260 o C Μπρικζτεσ Λιγνίτθ: 225 o C Απαραίτητοσ εφελκυςμόσ Ξφλο: 12 Pa Μπρικζτεσ Λιγνίτθ: 12 Pa Περιεκτικότητα CO2 Ξφλο: 9,61 % Μπρικζτεσ Λιγνίτθ: 9,03 %

4 1. Περιγραφή ςόμπασ Η ςόμπα αποτελείται από κομμάτια λαμαρίνασ με ςχάρα και πλάκα από χυτοςίδθρο και πόρτα από λαμαρίνα. Η εςτία καφςθσ ζχει επζνδυςθ από κεραμικά πλακίδια τα οποία αντικακίςτανται. Η εξωτερικι επζνδυςθ είναι από υλικό εμαγιζ ι βαφι. Το άνοιγμα για τθ ρφκμιςθ του αζρα απαραίτθτο για τθν καφςθ, βρίςκεται ςτθν πόρτα τθσ ςόμπασ. 2. Ρφθμιςησ του αζρα Η ρφκμιςθσ του αζρα πραγματοποιείται ςτθν πόρτα τθσ ςόμπασ. Ο ρυκμιςτισ του πρωτεφοντοσ αζρα ςτο κάτω μζροσ τθσ πόρτασ επιτρζπει τθν ζναρξθ τθσ καφςθσ και τθν καφςθ του καυςίμου. Δϊςτε προςοχι ϊςτε το κουτί ςτάχτθσ να μθν παραγεμίηει. Ρρζπει να το αδειάηετε τακτικά για να επιτρζπεται θ ανεμπόδιςτθ είςοδοσ του αζρα. Ο αεραγωγόσ του δευτερεφοντοσ αζρα βρίςκεται ςτθν πόρτα τθσ ςόμπασ. Ο δευτερεφων αζρασ τροφοδοτεί τθ φωτιά με οξυγόνο που είναι απαραίτθτο για τθν κακαρι καφςθ (τθν καφςθ προθγοφμενων προϊόντων καφςθσ). Πταν θ ειςροι του οξυγόνου δεν είναι καλι, προκαλοφνται υψθλζσ εκπομπζσ βλαβερϊν ουςιϊν με αποτζλεςμα να βουλϊςει θ καμινάδα. Πρωτεφων αζρασ Η αξιόπιςτθ καφςθ του καυςίμου ορίηεται βάςει του πρωτεφοντοσ αζρα καφςθσ. Αυτόσ ο αζρασ ρυκμίηεται με τθ βοικεια ρφκμιςθσ του πρωτεφοντοσ αζρα ςτθν πόρτα τθσ ςόμπασ και ςτο τμιμα ςτάχτθσ (Εικόνα 2, Θζςη 7). Η ρφκμιςθ του αζρα ςτθν πόρτα τθσ ςόμπασ και ςτο χϊρο ςτάχτθσ (Εικόνα 2, Θζςη 7) απεικονίηει τθν κατεφκυνςθ του κλειςίματοσ και του ανοίγματοσ του ρυκμιςτι. Για τθν ανάφλεξθ του ξφλου ο ρυκμιςτισ πρζπει να είναι πλιρωσ ανοιχτόσ. Εικόνα2 ΗΜΕΙΩΗ: Για να αποφφγετε την υπερθζρμανςη τησ ςόμπασ, η ποςότητα του καυςίμου δεν πρζπει να ξεπερνά τα 2,0 κιλά ξηροφ κομμζνου ξφλου ή μπρικετϊν λιγνίτη ανά ϊρα, όταν ο αζρασ καφςησ ζχει ρυθμιςτεί ςωςτά. Χρήςη τησ λαβήσ ςτην πόρτα εςτίασ Επειδι θ λαβι ςτθν πόρτα εςτίασ κατά τθ διάρκειασ τθσ λειτουργίασ τθσ ςόμπασ είναι πολφ καυτι, το άνοιγμα και το κλείςιμο τθσ πόρτασ είναι δυνατό μόνο με το ειδικό κλειδί που περιλαμβάνεται ςτα εργαλεία τθσ ςόμπασ (Εικόνα 3). Εικόνα 3 4. Εγκατάςταςη τησ ςόμπασ Κατά τθν τοποκζτθςθ τθσ ςόμπασ κα πρζπει να τθρείτε τουσ ιςχφοντεσ δομικοφσ κανονιςμοφσ και τουσ κανονιςμοφσ πυροπροςταςίασ. Η ςόμπα πρζπει να τοποκετθκεί ςε επιφάνεια που επιτρζπει το βάροσ τθσ, αλλιϊσ κα πρζπει να λθφκοφν μζτρα για τθ ςωςτι κατανομι του βάρουσ. Η ςόμπα δεν πρζπει να τοποκετθκεί ςε εφφλεκτθ επιφάνεια (ξφλο, πλαςτικό, φφαςμα...) και να τοποκετθκεί ςε πλάκα λαμαρίνασ, χαλκοφ ι παρόμοιο πυρίμαχο υλικό. Το δάπεδο πρζπει να είναι τουλάχιςτον μεγαλφτερο κατά 50 εκ. εμπρόσ και 30 εκ. γφρω από τθ ςόμπα. Η απόςταςθ τθσ ςόμπασ από ζπιπλα θ πλαςτικά αντικείμενα που χρειάηονται προςταςία κα πρζπει να είναι

5 τουλάχιςτον 30 εκ. ςτο πλάι και 30 εκ. από τον πίςω τοίχο. Τα εφφλεκτα αντικείμενα κα πρζπει να είναι ςε απόςταςθ τουλάχιςτον 80 εκ. από το άνοιγμα τθσ ςόμπασ για τροφοδότθςθ με καφςιμο. Γφρω από τθ ςόμπα κα πρζπει να υπάρχει επαρκισ χϊροσ για προςταςία των εφφλεκτων αντικειμζνων (με ξφλινθ επζνδυςθ, ζπιπλα, κουρτίνεσ και παρόμοια). Η εγκατάςταςθ αντικειμζνων πάνω από τθ ςόμπα απαγορεφεται όταν χρθςιμοποιείται θ χυτι πλάκα. Πταν τοποκετείτε το ςωλινα αποβολισ καπνοφ, κα πρζπει να φροντίςετε να υπάρχει απόςταςθ τουλάχιςτον 40 εκ. από εφφλεκτα υλικά. Ρριν ςυνδζςετε τθ ςόμπα με τθν καμινάδα, κα πρζπει οπωςδιποτε να ςυμβουλευτείτε ζναν ειδικό για τισ καμινάδεσ. Η ςφνδεςθ τθσ ςόμπασ με τθν καμινάδα γίνεται ςφμφωνα με τα πρότυπα DIN 1298 ι DIN EN Θα πρζπει να δϊςετε προςοχι ϊςτε οι ςυνδζςεισ για τθν καμινάδα να μθν προεξζχουν διαγϊνια ςτθν ζξοδο των καυςαερίων και να ςφραγίηουν με κατάλλθλο τρόπο. Για να πετφχετε τθ βζλτιςτθ κερμικι ιςχφ τθσ ςόμπασ, κα πρζπει να φροντίςετε για τθν κατάλλθλθ εγκατάςταςθ και άψογθ λειτουργία τθσ καμινάδασ. Σε κάκε περίπτωςθ, πριν από τθν ενεργοποίθςθ τθσ ςόμπασ, κα πρζπει να ελζγξετε τθν υπάρχουςα πίεςθ ςτθν καμινάδα τοποκετϊντασ ζνα αναμμζνο κερί. Η ροι ςτθν καμινάδα είναι επαρκισ εάν θ φλόγα του κεριοφ γζρνει προσ το άνοιγμα τθσ καμινάδασ. Η αςκενισ ροι τθσ φλόγασ προειδοποιεί για ανεπαρκι ροι του αζρα. Πταν ςυνδζονται δφο εςτίεσ ςε μία καμινάδα (πολλαπλι χριςθ), θ απόςταςθ ανάμεςα από τισ ςυνδζςεισ δεν πρζπει να είναι μικρότερθ από 50 εκ. 5. Ενεργοποίηςη τησ ςόμπασ Ρριν από τθν πρϊτθ ζναυςθ, είναι απαραίτθτο να ςκουπίςετε όλεσ τισ εμαγιζ επιφάνειεσ με νωπό πανί για να αποφφγετε τθ δθμιουργία λεκζδων ςτισ ίδιεσ. Δεν πρζπει να ακουμπάτε τισ βαμμζνεσ επιφάνειεσ και μθν αφινετε αντικείμενα πάνω ςτθ ςόμπα για να μθν καταςτραφεί το χρϊμα. Το χρϊμα ςκλθραίνει μετά από μερικζσ ϊρεσ καφςθσ. Αφοφ διαβάςετε τισ οδθγίεσ, ακολουκεί θ πρϊτθ ανάφλεξθ ενεργοποίθςθ τθσ ςόμπασ. Κατά τθν πρϊτθ ζναυςθ, ανοίξτε τα παράκυρα, επειδι θ καφςθ του προςτατευτικοφ υλικοφ κατά τθσ διάβρωςθσ αναπτφςςει άςχθμθ μυρωδιά και λίγο καπνό. Αυτό είναι ζνα τελείωσ φυςιολογικό ςυμβάν και εξαφανίηεται μετά από ζνα ςφντομο διάςτθμα. Χρθςιμοποιιςτε και ανεμιςτιρα, εάν κεωρείτε απαραίτθτο. Τροφοδοτείτε μζχρι τθ μζγιςτθ επιτρεπτι κερμοκραςία για 1 ϊρα τουλάχιςτον. Εάν δεν επιτευχκεί θ μζγιςτθ κερμοκραςία με τθν πρϊτθ χριςθ, τότε και αργότερα μπορεί να παρουςιαςτοφν οι δυςάρεςτεσ οςμζσ. Ζγκυεσ και μικρά παιδιά, ςε αυτι τθ φάςθ, δεν πρζπει να βρίςκονται ςτο χϊρο. Ζχετε υπόψθ ςασ ότι τα μζρθ τθσ ςόμπασ (ςωλινασ εξαγωγισ καυςαερίων, πόρτα φόρτωςθσ, πόρτα ςόμπασ) κατά τθ διάρκεια τθσ λειτουργίασ γίνονται καυτά και ότι υπάρχει κίνδυνοσ εγκαφματοσ. Κρατιςτε τα μικρά παιδιά ςε απόςταςθ από ςόμπα. Κατά τθν πρϊτθ ενεργοποίθςθ, κα πρζπει να κάψετε τθ ςόμπα τρεισ φορζσ με μικρότερεσ ποςότθτεσ για να αποτρζψετε το ράγιςμα των κεραμικϊν πλακιδίων. 5.1 Ενεργοποίηςη τησ ςόμπασ και η λειτουργία τησ Ανοίξτε τζρμα το ρυκμιςτι πρωτεφοντοσ αζρα (Εικόνα 2, Θζςθ 7) Ανοίξτε τθν πόςτα τθσ ςόμπασ Τοποκετιςτε το προςάναμμα, πριονίδια ι χαρτί Ράνω από αυτά τοποκετιςτε δφο τεμάχια ξφλου Ανάψτε τα Κλείςτε τθν πόρτα τθσ ςόμπασ Αφιςτε τα ξφλα να καοφν Αφοφ δθμιουργθκεί κράκα, μζςα από το άνοιγμα τθσ εςτίασ, τοποκετιςτε νζο καφςιμο και ρυκμίςτε το ρυκμιςτι πρωτεφοντοσ αζρα ςφμφωνα με το είδοσ καυςίμου. Ροτζ μθν τοποκετείτε νζο καφςιμο ςτθ φωτιά!

6 Μθν ανοίγετε απότομα τθν πόρτα τθσ ςόμπασ κακϊσ ενδζχεται ςτο χϊρο να ειςζλκει καπνόσ. Πταν προςκζτετε καφςιμο, πρζπει να ανοίξετε τθν πόρτα αργά. Ζτςι αποφφγετε τθν ειςχϊρθςθ καπνοφ ςτο χϊρο που κερμαίνετε. Η ονομαςτικι ιςχφσ κζρμανςθσ επιτυγχάνεται με τισ ακόλουκεσ ποςότθτεσ καυςίμου και με τθν ακόλουκθ ρφκμιςθ του ρυκμιςτι πρωτεφοντοσ αζρα. Είδοσ καυςίμου Ποςότητα καυςίμου Χρόνοσ καφςησ Ρφθμιςη του αζρα ςτην πόρτα τησ ςόμπασ και ςτο τμήμα ςτάχτησ Kιλά Ώρα Βαθμόσ Κομμζνα ξφλα 2, χιλ. ανοιχτι Μπριγκζτεσ λιγνίτη χιλ. ανοιχτι Τθ ςόμπα μπορείτε να τθ χρθςιμοποιείτε μόνο με φυςικά κομμζνα ξφλα και με μπριγκζτεσ λιγνίτθ. Τα κομμζνα ξφλα τοποκετοφνται ςε τεμάχια μικουσ 32 εκ., και οι μπριγκζτεσ ςε ςυγκεκριμζνο αρικμό τεμαχίων. Απαγορεφεται θ χριςθ ξφλου με επεξεργαςμζνεσ τισ εξωτερικζσ επιφάνειεσ (λακαριςμζνο, βαμμζνο, καπλαριςμζνο, αδιαβροχοποιθμζνο). Σε αυτιν τθν περίπτωςθ, ςταματά να ιςχφει κάκε εγγφθςθ και ευκφνθ του καταςκευαςτι. Τα ξφλα κζρμανςθσ που πρζπει να χρθςιμοποιείτε πρζπει να είναι ξθρά (μζγιςτθ υγραςία ζωσ 20%). Τα ξφλα είναι κατάλλθλα προσ χριςθ μετά από αποκικευςθ για 2 χρόνια ςε ξθρζσ ςυνκικεσ και με καλό εξαεριςμό. Το υγρό ξφλο ζχει χαμθλότερθ κερμικι δφναμθ και προκαλεί τθ δθμιουργία ςτρϊςεων ςτουσ ςωλινεσ αποβολισ καπνοφ τθσ καμινάδασ. Σε ακατάλλθλεσ καιρικζσ ςυνκικεσ τθσ καμινάδασ (π.χ. κακζσ καιρικζσ ςυνκικεσ), ενδζχεται να παρουςιαςτοφν δυςλειτουργίεσ. Σε τζτοιεσ περιπτϊςεισ θ λειτουργία τθσ ςόμπασ δεν επιτρζπεται για λόγουσ αςφαλείασ. 5.2 υντήρηςη και καθαριςμόσ ςόμπασ Η ςόμπα κα πρζπει να ελζγχεται τακτικά από εξειδικευμζνο προςωπικό. Η ςόμπα και θ καμινάδα κα πρζπει να κακαρίηονται τακτικά, αρκετζσ φορζσ ετθςίωσ και τουλάχιςτον μία φορά κατά τθν περίοδο κζρμανςθσ. Η τακτικι ςυντιρθςθ και ο κακαριςμόσ τθσ ςόμπασ είναι εξαιρετικι προχπόκεςθ για τθν καλι και αξιόπιςτθ λειτουργία τθσ ςόμπασ. Η ςυντιρθςθ των βαμμζνων και των επιφανειϊν με επίςτρωςθ εμαγιζ ςυνιςτάται μόνο όταν θ ςόμπα είναι κρφα. Η ςόμπα κακαρίηεται με κακαρό νερό και μαλακό πανί. Οι βαμμζνεσ επιφάνειεσ τθσ ςόμπασ κακαρίηονται με βοφρτςα για ςκόνθ ι με ςτεγνό πανί. Μθν χρθςιμοποιείτε νερό θ βρεγμζνο πανί. Η απόςταςθ ανάμεςα από τουσ κακαριςμοφσ εξαρτάται από το είδοσ καυςίμου, δθλαδι από τθ διάρκεια και το είδοσ χριςθσ τθσ ςόμπασ. Το κουτί ςτάχτθσ (Εικόνα 7, Θζςθ 11) πρζπει να το αδειάηετε τακτικά, δθλαδι πριν από πρζπει να το κάκε χριςθ. 1-2 φορζσ εβδομαδιαία πρζπει να κακαρίηετε τθ Σε περίπτωςθ που ο αεραγωγόσ ζχει βουλϊςει με κατάλοιπα ι άλλα άκαυτα υλικά, κα πρζπει να τα αφαιρζςετε άμεςα. Για να το κάνετε αυτό, κα πρζπει να βγάλετε τελείωσ τθ ςχάρα και να τθν κακαρίςετε. Εικόνα 7

7 Κατά τθν τροφοδοςία να αποφεφγετε τθ δθμιουργία κάπνασ ςτο γυαλί. Κατά τθν καφςθ δθμιουργείται κάπνα από τουσ εξισ λόγουσ: Κακι ροι αζρα ςτθν καμινάδα (κακι καμινάδα) Η κακι χριςθ τθσ ςόμπασ, π.χ. θ πρόωρθ διακοπι του οξυγόνου. Στουσ αναφερκζντεσ λόγουσ δεν ευκυνόμαςτε εμείσ. Γι αυτό δεν εγγυόμαςτε τθν κακαρότθτα του γυαλιοφ. Το τίναγμα τθσ ςχάρασ γίνεται με τθ λαβι που απεικονίηεται ςτθν Εικόνα 8. Εικόνα 8 6. Γενικά ςτοιχεία Εάν τθρείτε τισ οδθγίεσ τοποκζτθςθσ και χριςθσ τθσ ςόμπασ, αυτι θ ςυςκευι κα είναι αξιόπιςτθ πθγι κζρμανςθσ. Πλα προβλιματα ςχετικά με τθ ςόμπα ςασ μπορεί να τα λφςει το εξουςιοδοτθμζνο κζντρο επιςκευϊν. Στθν περίπτωςθ που ζχετε παρατθριςεισ που αφοροφν προβλιματα ι λάκθ λειτουργίασ, παρακαλοφμε απευκυνκείτε ςτο εξουςιοδοτθμζνο κζντρο επιςκευϊν. Επίςθσ μποροφν να ςασ παρζχουν βοικεια και με τισ παραγγελίεσ ανταλλακτικϊν.
