2 Ενότητα 0: Εισαγωγή στο µάθηµα «Τεχνικές Συµπίεσης Βίντεο» Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 2

3 Διαδικαστικά Παράδοση: Πέµπτη 09:00-2:00 Διδάσκων: Δρ. Μαρία Κοζύρη Ώρες Γραφείου: Πέµπτη 2:00-3:00 Σελίδα Μαθήµατος: Βαθµολογία: Ασκήσεις 30%, Project 70% Βιβλιογραφία: αναφορές από το διαδίκτυο, παρουσιάσεις Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 3

4 Στόχοι Αντικείµενο Μαθήµατος Το µάθηµα καλύπτει το εξειδικευµένο αντικείµενο της συµπίεσης δεδοµένων βίντεο και επεκτείνεται σε τρία επίπεδα παρουσίαση της θεωρίας, ανάλυση των σχετικών αλγορίθµων και την εφαρµογή τους τόσο σε λογισµικό όσο και σε υλικό. Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 4

5 MPEG Encoder Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 5

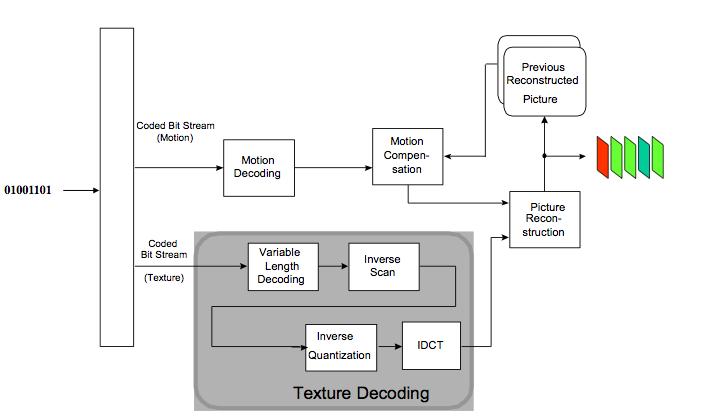

6 MPEG Decoder Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 6

7 RAW Video files Most common raw video files:.yuv Different yuv formats (i.e. YUV4:2:0, 4:2:2, 4:4:4) Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 7

8 Μετασχηµατισµός Σκοπός είναι η αποσυσχέτιση (de-correlation) του σήµατος Μετασχηµατίζουµε το σήµα από το πεδίο του χρόνου (ήχος) ή το πεδίο των pixels (εικόνα/βίντεο) στο πεδίο «συχνοτήτων», παράγοντας για κάθε Ν δείγµατα του αρχικού σήµατος Ν συντελεστές µετασχηµατισµού. Πλήρως αντιστρεπτή διαδικασία. Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 8

9 Μετασχηµατισµός Διακριτοί µετασχηµατισµοί: πολλαπλασιασµός πίνακα επί διάνυσµα. Ευθύς µετασχηµατισµός: y = Tx Αντίστροφος µετασχηµατισµός: x = T %& y Ο πίνακας του µετασχηµατισµού Τ έχει διαστάσεις ΝxΝ και συνήθως τις ακόλουθες ιδιότητες T = T %& = T ) Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 9

10 Μετασχηµατισµός Ισχύει η αρχή διατηρήσης της ενέργειας (Parseval s Theorem): x = y Αλλά η κατανοµή ενέργειας είναι πολύ διαφορετική µεταξύ του αρχικού σήµατος και των συντελεστών του µετασχηµατισµού: «κέρδος µετασχηµατισµού» Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 0

11 DCT Transform Forward DCT (FDCT): Y = AXA / Inverse DCT (IDCT): X = A / YA Α είναι ο πίνακας µετασχηµατισµού µε στοιχεία: A 0 = C 0 cos 67& 08 69, όπου C 0 = & 9 (i = 0), C 0 = 6 9 (i > 0) Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα

12 DCT Transform Forward DCT (FDCT): Y = AXA / Inverse DCT (IDCT): X = A / YA Α είναι ο πίνακας µετασχηµατισµού µε στοιχεία: A 0 = C 0 cos 67& 08 69, όπου C 0 = & 9 (i = 0), C 0 = 6 9 (i > 0) Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 2

13 DCT Transform Άρα: Y BC = C B C C 9%& 9%& X 0 cos 0EF CEF EF X 0 = 9%& 9%& C B C C Y BC cos BEF 67& C & C8 69 cos cos 607& B & B8 69 Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 3

14 4x4 DCT Transform 2 cos (0) 2 cos (0) 2 cos (0) cos (0) 2 ( π ) ( ) ( ) ( ) 3π 5π 7π 2 cos 8 2 cos 8 2 cos 8 2 cos 8 A = ( ) ( ) ( ) ( ) 2π 6π 0π 4π 2 cos 8 2 cos 8 2 cos 8 2 cos 8 ( ) ( ) ( ) ( ) 3π 9π 5π 2π 2 cos 8 2 cos 8 2 cos 8 2 cos 8 Επειδή όµως το συνηµίτονο είναι συµµετρικό και επαναλαµβάνεται κάθε 2π, έχουµε ότι:

15 4x4 DCT Transform or A = 2 ( π ) 2 cos 8 2 cos 2 ( ) 3π 8 2 ( ) 3π 2 cos 8 2 ( π ) 2 cos 8 2 ( ) 3π 2 cos 8 2 ( π ) 2 cos 8 2 ( π ) 2 cos 8 2 ( ) 3π 2 cos 8 A = Evaluating the cosines gives: a a a a b c c b a a a a c b b c a = 2 ( π ) where b = 2 cos 8 ( ) 3π c = 2 cos 8

16 4x4 DCT Transform (Example) 4x4 input block X

17 4x4 DCT Transform (Example) Y =AX

18 Y=Y A T =AXA T 4x4 DCT Transform (Example)

19 Homework. Να χωρίσετε το πρώτο καρε του αρχείου foreman_qcif.yuv (yuv 4:2:0) σε υποπίνακες 4x4 (µόνο για τα Y στοιχεία του καρέ). 2. Στη συνέχεια να εφαρµόσετε το διακριτο µετασχηµατισµο DCT και να υπολογίσετε την ενέργεια των 6 συντελεστών για ολόκληρη την εικόνα. 3. Να επαναλάβετε το βήµα 2 για την προσέγγιση του DCT που χρησιµοποιείται στο Η.264 και περιγράφεται στο βιβλίο Iain E. G, Richardson, H.264 and MPEG-4 Video Compression σελ Δρ. Μαρία Κοζύρη Τεχνικές Συµπίεσης Βίντεο Ενότητα 9
