3 Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Τα σχεδιαστικά χαρακτηριστικά του το καθιστούν εύκολο στον χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα της Mercury MerCruiser. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Mercury MerCruiser Μήνυμα εγγύησης Το προϊόν που αγοράσατε συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Mrine, οι όροι της οποίας παρατίθενται στις ενότητες σχετικά με την εγγύηση αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για το βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Τα προϊόντα της Mercury Mrine είναι σχεδιασμένα και κατασκευασμένα έτσι ώστε να συμμορφώνονται με τα δικά μας στάνταρ υψηλής ποιότητας, τα βιομηχανικά πρότυπα και τους βιομηχανικούς κανονισμούς που εφαρμόζονται, καθώς και με ορισμένους κανονισμούς εκπομπών. Στη Mercury Mrine κάθε κινητήρας τίθεται σε λειτουργία και δοκιμάζεται πριν συσκευαστεί για αποστολή ώστε να βεβαιωθούμε ότι το προϊόν είναι έτοιμο για χρήση. Επιπλέον, ορισμένα προϊόντα της Mercury Mrine δοκιμάζονται σε ελεγχόμενο και παρακολουθούμενο περιβάλλον, για μέχρι και 10 ώρες λειτουργίας του κινητήρα, ώστε να διαπιστωθεί και να καταγραφεί η συμβατότητα με τα πρότυπα και τους κανονισμούς που εφαρμόζονται. Όλα τα προϊόντα της Mercury Mrine, που πωλούνται καινούρια, καλύπτονται από την ισχύουσα περιορισμένη εγγύηση, είτε συμμετείχε είτε δεν συμμετείχε ο κινητήρας σε ένα από τα προγράμματα δοκιμών που περιγράφονται παραπάνω. Διαβάστε προσεκτικά ολόκληρο το παρόν εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι δυνατή η κατανόηση μέρους του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις "Κίνδυνος", "Προειδοποίηση", "Προσοχή" και "Ειδοποίηση", συνοδευόμενες από το διεθνές σύμβολο ΚΙΝΔΥΝΟΥ,! ενδέχεται να χρησιμοποιούνται για να επιστήσουν την προσοχή του ατόμου που εγκαθιστά/χειρίζεται το προϊόν σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις όσον αφορά στην ασφάλεια δεν μπορούν να εξαλείψουν τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρές ή σοβαρότερες σωματικές βλάβες. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας.

4 ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα.

5 ΠΊΝΑΚΑς ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Εγγύηση Καταχώριση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς... 2 Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά... 2 Mεταβίβαση εγγύησης... 3 Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς... 3 Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα)... 3 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης... 5 Πίνακες παγκόσμιας εγγύησης... 6 Εγγύηση καταναλωτικών εφαρμογών... 6 Εγγύηση εμπορικών εφαρμογών... 6 Εγγύηση εφαρμογών Δημοσίου... 7 Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury.. 7 Πληροφορίες για την εγγύηση ελέγχου εκπομπών... 8 Σημαντικές πληροφορίες... 8 Ετικέτα πληροφοριών ελέγχου εκπομπών... 8 Ευθύνη κατόχου... 9 Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ Στοιχεία συστήματος ελέγχου εκπομπών Πινακίδα αστέρων πιστοποίησης εκπομπών Κρεμαστή ετικέτα Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Αναγνώριση Ετικέτα αριθμού σειράς κινητήρα Διακόπτης σβησίματος με αναδέτη...16 Σύστημα οργάνων Ψηφιακοί δείκτες Αναλογικοί δείκτες Χειριστήρια (μοντέλα χωρίς DTS)...18 Τηλεχειριστήρια Χαρακτηριστικά επί του πίνακα...18 Χαρακτηριστικά επί της κονσόλας Χαρακτηριστικά χειριστηρίου μηδενικής προσπάθειας Zero Effort Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος Στρατηγική προστασίας κινητήρα Στρατηγική προστασίας κιβωτίου ταχυτήτων Gurdin Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα.. 25 Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός σκάφους (μοντέλα μη DTS) Καθέλκυση και λειτουργία του σκάφους Πίνακας λειτουργίας Εκκίνηση και σβήσιμο του κινητήρα Εκκίνηση του κινητήρα Σβήσιμο του κινητήρα Λειτουργία γκάζι μόνο Λειτουργία σε θερμοκρασία παγετού Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce) Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Πυθμένας του σκάφους Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών Μετά την περίοδο στρωσίματος Έλεγχος στο τέλος της πρώτης σεζόν Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας M ell ΜΆΙΟς 2011 Σελίδα i

6 Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.)...34 Βενζίνες που περιέχουν αλκοόλες Λάδι μηχανής Προδιαγραφές κινητήρα Tow Sports 5.7 MPI Προδιαγραφές υγρών Κινητήρας Κιβώτιο ταχυτήτων Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Εσωλέμβια μοντέλα Τακτική συντήρηση Προγραμματισμένη συντήρηση Ημερολόγιο συντήρησης Λάδι κινητήρα Έλεγχος Πλήρωση Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα Αλλαγή του φίλτρου...43 Υγρό κιβωτίου ταχυτήτων Έλεγχος ενώ ο κινητήρας είναι ζεστός Έλεγχος ενώ ο κινητήρας είναι κρύος Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος Πλήρωση Αλλαγή Καθαρισμός της φλογοπαγίδας Θετική βαλβίδα εξαέρωσης κάρτερ (PCV)...46 Αλλαγή Αλλαγή φίλτρου καυσίμου διαχωρισμού νερού Μοντέλα GEN II Μοντέλα GEN IIΙ Φίλτρο καυσίμου διαχωρισμού νερού (MPI) Φίλτρο καυσίμου διαχωρισμού νερού Μοντέλα GEN II Αφαίρεση Τοποθέτηση Φίλτρο καυσίμου σε σειρά Λίπανση Ντίζα γκαζιού Σύνδεσμος κιβωτίου ταχυτήτων Ιμάντας μετάδοσης κίνησης από σερπεντινίτη Έλεγχος Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης Έκπλυση του συγκροτήματος κινητήρα Tow Sports Το σκάφος έξω από το νερό Το σκάφος στο νερό...56 Μπαταρία Προφυλάξεις σχετικά με την μπαταρία για εφαρμογές πολλαπλών κινητήρων EFI...58 Ενότητα 6 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση Προετοιμασία κινητήρα και συστήματος καυσίμου Αποστράγγιση του συστήματος θαλασσινού νερού Αναγνώριση συστήματος αποστράγγισης Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σύστημα χειροκίνητης αποστράγγισης ενός σημείου.. 64 Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) 65 Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης ενός σημείου Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) Σκάφος έξω από το νερό Σκάφος στο νερό Αποστράγγιση νερού από τη μονάδα ψυχρού καυσίμου Gen III Αποθήκευση μπαταρίας Προετοιμασία για να ξανατεθεί το συγκρότημα κινητήρα σε λειτουργία Ενότητα 7 - Αντιμετώπιση προβλημάτων Διάγνωση προβλημάτων EFI Διάγνωση προβλημάτων DTS Σύστημα προστασίας κινητήρα Gurdin Η μίζα δε γυρίζει τον κινητήρα ή τον γυρίζει αργά Σελίδα ii 90-8M ell ΜΆΙΟς 2011

7 Ο κινητήρας δεν παίρνει εμπρός ή παίρνει εμπρός με δυσκολία Ο κινητήρας δε λειτουργεί κανονικά, παρουσιάζεται ρετάρισμα ή αντεμπρησμός Κακή απόδοση Υπερβολική θερμοκρασία κινητήρα Ανεπαρκής θερμοκρασία κινητήρα Χαμηλή πίεση λαδιού κινητήρα Δεν φορτίζεται η μπαταρία Το τηλεχειριστήριο μετακινείται δύσκολα, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Το τιμόνι ''τινάζεται'' ή γυρίζει δύσκολα Ενότητα 8 - Πληροφορίες για την παροχή βοήθειας στους πελάτες Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Κλοπή του συγκροτήματος κινητήρα Τι πρέπει να προσέξετε σε περίπτωση βύθισης Ανταλλακτικά σέρβις Πληροφορίες για ανταλλακτικά και παρελκόμενα Επίλυση προβλημάτων Στοιχεία επικοινωνίας για το τμήμα εξυπηρέτησης πελατών της Mercury Mrine Παραγγελία έντυπου υλικού Ηνωμένες Πολιτείες και Καναδάς...86 Εκτός των Η.Π.Α. και του Καναδά Ενότητα 9 - Λίστες ελέγχου Επιθεώρηση πριν από την παράδοση (PDI) Επιθεώρηση κατά την παράδοση στον πελάτη (CDI) M ell ΜΆΙΟς 2011 Σελίδα iii

8 Σελίδα iv 90-8M ell ΜΆΙΟς 2011

9 Πίνακας περιεχομένων Ενότητα 1 - Εγγύηση Ενότητα 1 - Εγγύηση 1 Καταχώριση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς... 2 Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά... 2 Mεταβίβαση εγγύησης... 3 Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς... 3 Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα)... 3 Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης... 5 Πίνακες παγκόσμιας εγγύησης... 6 Εγγύηση καταναλωτικών εφαρμογών... 6 Εγγύηση εμπορικών εφαρμογών... 6 Εγγύηση εφαρμογών Δημοσίου... 7 Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury... 7 Πληροφορίες για την εγγύηση ελέγχου εκπομπών... 8 Σημαντικές πληροφορίες... 8 Ετικέτα πληροφοριών ελέγχου εκπομπών... 8 Ευθύνη κατόχου... 9 Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ Στοιχεία συστήματος ελέγχου εκπομπών Πινακίδα αστέρων πιστοποίησης εκπομπών Κρεμαστή ετικέτα M ell ΜΆΙΟς 2011 Σελίδα 1

10 Ενότητα 1 - Εγγύηση Καταχώριση εγγύησης: Ηνωμένες Πολιτείες και Καναδάς Για να διασφαλίσετε ότι η κάλυψή σας από την εγγύηση θα αρχίσει χωρίς καθυστέρηση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Η κάρτα καταχώρησης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνση του αρχικού αγοραστή, το μοντέλο και τον αριθμό σειράς (τους αριθμούς σειράς) του προϊόντος, την ημερομηνία πώλησης, το είδος της χρήσης και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπροσώπου πώλησης. Ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. Όταν αγοράσετε το προϊόν θα σας δοθεί μια προσωρινή κάρτα καταχώρισης εγγύησης ιδιοκτήτη. Αφού η κάρτα καταχώρησης εγγύησης ληφθεί από το εργοστάσιο, θα λάβετε από τη Mercury MerCruiser έναν οδηγό πόρων ιδιοκτήτη, στον οποίο θα περιλαμβάνεται η βεβαίωση της καταχώρησης της εγγύησής σας. Εάν δεν λάβετε τον οδηγό πόρων ιδιοκτήτη εντός 60 ημερών από την ημερομηνία πώλησης, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό σας. Ο αντιπρόσωπος πώλησης φροντίζει πάντα να μένετε ικανοποιημένοι από τα προϊόντα μας και γι αυτό το λόγο πρέπει να επιστρέψετε σε αυτόν το προϊόν για το σέρβις που καλύπτεται από την εγγύηση. Η εγγύηση προϊόντος αρχίζει να ισχύει μετά την καταχώριση του προϊόντος στο εργοστάσιο. ΣΗΜΕΙΩΣΗ: Το εργοστάσιο και ο αντιπρόσωπος οφείλουν να διατηρούν λίστες καταχώρισης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που απαιτηθεί ειδοποίηση για ανάκληση για λόγους ασφαλείας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας Σκαφών. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, συμπεριλαμβανομένου και του χρόνου της αίτησης για επισκευή υπό την εγγύηση, καλώντας τη Mercury MerCruiser ή αποστέλλοντας μία επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury MerCruiser. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Οι πελάτες ή οι αντιπρόσωποι των Ηνωμένων Πολιτειών μπορούν να επικοινωνήσουν με: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ registrtion_support@mercmrine.com Οι πελάτες ή οι αντιπρόσωποι του Καναδά μπορούν να επικοινωνήσουν με: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, Cnd, L5N 7W6 Φαξ Καταχώριση εγγύησης: Εκτός των Η.Π.Α. και του Καναδά Για να διασφαλίσετε ότι η κάλυψή σας από την εγγύηση θα αρχίσει χωρίς καθυστέρηση, ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο διανομέα που είναι υπεύθυνος για τη διαχείριση καταχωρήσεων και αξιώσεων εγγύησης στην περιοχή σας. Η κάρτα καταχώρησης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνσή σας, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης και το είδος της χρήσης καθώς και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπρόσωπου και του διανομέα πώλησης. Ο διανομέας ή ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. Αμέσως μετά την πλήρη συμπλήρωση της κάρτας από τον αντιπρόσωπο ή το διανομέα πώλησης, ΠΡΕΠΕΙ να σας δοθεί ένα αντίγραφο της κάρτας καταχώρησης εγγύησης, οριζόμενο ως αντίγραφο αγοραστή. Η κάρτα αυτή αντιπροσωπεύει το αναγνωριστικό καταχώρισής σας στο εργοστάσιο. Κρατήστε την κάρτα, γιατί αν ποτέ ζητήσετε σέρβις εγγύησης για το συγκεκριμένο προϊόν, ο αντιπρόσωπός σας μπορεί να σας ζητήσει την κάρτα καταχώρισης εγγύησης για να επαληθεύσει την ημερομηνία αγοράς και να χρησιμοποιήσει τα στοιχεία της κάρτας για να ετοιμάσει τα έντυπα της αίτησης εγγύησης. Σε ορισμένες χώρες, ο διανομέας εκδίδει μια μόνιμη (πλαστική) κάρτα καταχώρησης εγγύησης εντός 30 ημερών από τη λήψη του αντιγράφου εργοστασίου της κάρτας καταχώρησης εγγύησης από το διανομέα ή τον αντιπρόσωπο. Εάν λάβετε την πλαστική κάρτα καταχώρησης εγγύησης, μπορείτε να πετάξετε το αντίγραφο αγοραστή που λάβατε από τον διανομέα ή τον αντιπρόσωπο όταν αγοράσατε το προϊόν σας. Ρωτήστε τον διανομέα ή τον αντιπρόσωπο για να μάθετε αν το πρόγραμμα έκδοσης πλαστικής κάρτας ισχύει στην περίπτωσή σας. Για περαιτέρω πληροφορίες σχετικά με την κάρτα καταχώρησης εγγύησης και τη σχέση της με την επεξεργασία της αίτησης εγγύησης, ανατρέξτε στη Διεθνή Εγγύηση. Δείτε τον πίνακα περιεχομένων. Σελίδα M ell ΜΆΙΟς 2011

11 Ενότητα 1 - Εγγύηση ΣΗΜΕΙΩΣΗ: Το εργοστάσιο και ο αντιπρόσωπος οφείλουν να διατηρούν λίστες καταχώρησης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που απαιτηθεί ειδοποίηση για ανάκληση για λόγους ασφαλείας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας Σκαφών. Mεταβίβαση εγγύησης Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για τη μεταβίβαση της εγγύησης στον επακόλουθο ιδιοκτήτη, αποστείλετε στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine, ταχυδρομικώς ή με φαξ, αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, του ονοματεπώνυμου και της διεύθυνσης του νέου ιδιοκτήτη και του αριθμού σειράς κινητήρα. Στις Η.Π.Α., στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Αttn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Στον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, Cnd, L5N 7W6 Φαξ Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Mrine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με τον διανομέα της χώρας σας ή με τον πλησιέστερο διανομέα. Σχέδιο προστασίας προϊόντος Mercury: Ηνωμένες Πολιτείες και Καναδάς (Εξαιρούνται ορισμένα προϊόντα απόδοσης, εγκαταστάσεις τριπλού κινητήρα και εμπορικές εφαρμογές.) Το πρόγραμμα προστασίας προϊόντος Mercury παρέχει κάλυψη για ορισμένες απροσδόκητες μηχανικές και ηλεκτρικές βλάβες που μπορεί να συμβούν και που δεν καλύπτονται από την τυπική περιορισμένη εγγύηση. Το προαιρετικό πρόγραμμα προστασίας προϊόντος Mercury είναι το μόνο διαθέσιμο σχέδιο του εργοστασίου για τον κινητήρα σας. Μέχρι και 12 μήνες μετά την αρχική ημερομηνία καταχώρισης του κινητήρα μπορείτε να αγοράσετε ετήσια, διετή, τριετή ή τετραετή προγράμματα. Για τις πλήρεις πληροφορίες του προγράμματος επικοινωνήστε με το συμμετέχοντα αντιπρόσωπο της Mercury MerCruiser. Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα) Περιορισμένη εγγύηση της Mercury MerCruiser (μόνο για βενζινοκίνητα προϊόντα) Τι καλύπτει Η Mercury Mrine παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Διάρκεια κάλυψης Περίοδος εγγύησης για χρήση αναψυχής Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Τα προϊόντα που εγκαθίστανται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης λαμβάνουν ένα (1) επιπλέον έτος κάλυψης. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η περίοδος εγγύησης είναι συγκεκριμένη για το καλυπτόμενο μοντέλο. Δείτε το μοντέλο σας για να βρείτε τη βασική περίοδο κάλυψης: Κάλυψη για εσωλέμβια μοντέλα Horizon και εσωεξωλέμβια μοντέλα Vzer 100 Η περιορισμένη εγγύηση για εσωλέμβια μοντέλα Horizon και μοντέλα Vzer 100 είναι τέσσερα (4) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης ή τρία (3) έτη για εγκαταστάσεις χωρίς πιστοποίηση. 90-8M ell ΜΆΙΟς 2011 Σελίδα 3

12 Ενότητα 1 - Εγγύηση Κάλυψη εσωεξωλέμβιων μοντέλων SeCore Η περιορισμένη εγγύηση για εσωεξωλέμβια μοντέλα SeCore είναι τέσσερα (4) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης, ή τρία (3) έτη για εγκαταστάσεις χωρίς πιστοποίηση. Κάλυψη για εσωλέμβια μοντέλα Tow Sports Η περιορισμένη εγγύηση για τα μοντέλα Tow Sports 5,7 TKS είναι δύο (2) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης ή ένα (1) έτος για εγκαταστάσεις χωρίς πιστοποίηση. Η περιορισμένη εγγύηση για όλα τα υπόλοιπα εσωλέμβια μοντέλα Tow Sports είναι τρία (3) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης ή δύο (2) έτη για εγκαταστάσεις χωρίς πιστοποίηση. Κάλυψη όλων των άλλων μοντέλων Η περιορισμένη εγγύηση για όλα τα άλλα εσωεξωλέμβια και εσωλέμβια βενζινοκίνητα μοντέλα εκτός από εκείνα που περιγράφονται παραπάνω είναι δύο (2) έτη όταν η εγκατάσταση γίνεται από εγκαταστάτη που διαθέτει Πιστοποίηση Ποιότητας Εγκατάστασης ή ένα (1) έτος για εγκαταστάσεις χωρίς πιστοποίηση. Περίοδος εγγύησης για επαγγελματική χρήση Η περίοδος εγγύησης αρχίζει από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για επαγγελματική χρήση ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Οι επαγγελματίες χρήστες αυτών των προϊόντων λαμβάνουν κάλυψη εγγύησης είτε ενός (1) έτους από την ημερομηνία πρώτης λιανικής πώλησης, είτε 500 ωρών λειτουργίας, οποιοδήποτε από τα δύο συμβεί πρώτα. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Μεταβίβαση κάλυψης Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Τερματισμός κάλυψης Η κάλυψη εγγύησης τερματίζεται για μεταχειρισμένα προϊόντα που αποκτώνται με οποιονδήποτε από τους παρακάτω τρόπους: Ανάκτηση από πελάτη λιανικής Αγορά σε δημοπρασία Αγορά από μάντρα παλαιών υλικών Αγορά από ασφαλιστική εταιρεία που έχει αποκτήσει το προϊόν ως αποτέλεσμα αξίωσης ασφάλισης Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine προκειμένου να διανείμουν το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση, όπως καθορίζεται από τη Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη επανακαταχώριση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Mrine. Η τακτική συντήρηση πρέπει να διενεργείται σύμφωνα με το πρόγραμμα συντήρησης που αναφέρεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury Mrine Η αποκλειστική υποχρέωση της Mercury Mrine υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury Mrine. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Mercury Mrine εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury Mrine ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury Mrine. Στη συνέχεια, η Mercury Mrine θα κανονίσει να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury Mrine, εκτός αν αυτό ζητηθεί από τη Mercury Mrine. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Σελίδα M ell ΜΆΙΟς 2011

13 Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Ρυθμίσεις Φυσιολογική φθορά Ζημία λόγω κακής χρήσης Ακατάλληλη χρήση Ενότητα 1 - Εγγύηση Ζημίες που προκαλούνται από τη χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει τη λειτουργία του κινητήρα στο συνιστώμενο εύρος ονομαστικών σ.α.λ. (βλ. εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας "Συνιστώμενη λειτουργία / Κύκλος λειτουργίας" του εγχειριδίου λειτουργίας, συντήρησης και εγγύησης Αμέλεια Ατύχημα Βύθιση Μη ορθή εγκατάσταση (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Ακατάλληλο σέρβις Χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από τη Mercury Mrine και προκαλεί ζημιές στο προϊόν της Mercury Φτερωτές και χιτώνια αντλίας jet Λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Τροποποίηση ή αφαίρεση εξαρτημάτων Είσοδος νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής, ή ζημιά στο προϊόν λόγω ανεπάρκειας νερού ψύξης που οφείλεται σε απόφραξη του συστήματος ψύξης από ξένο σώμα Λειτουργία του κινητήρα έξω από το νερό Τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη Λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή την αντικατάσταση χωρισμάτων ή άλλων υλικών του σκάφους για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Mrine, δεν έχει λάβει εξουσιοδότηση από την Mercury Mrine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση. Εάν παρασχεθεί τέτοια επικύρωση, υπόσχεση ή εγγύηση, δεν θα είναι εκτελεστή κατά της Mercury Mrine. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙ ΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης ΠΕΡΙΟΡΙΣΜΕΝΗ ΕΓΓΥΗΣΗ 3 ΕΤΩΝ ΕΝΑΝΤΙ ΒΛΑΒΗΣ ΛΟΓΩ ΔΙΑΒΡΩΣΗΣ Τι καλύπτει Η Mercury Mrine εγγυάται ότι, κατά τη διάρκεια της περιόδου που περιγράφεται παρακάτω, κανένα νέο προϊόν Mercury, Mriner, Mercury Rcing, Sport Jet, M 2 Jet Drive, Trcker του τμήματος εξωλέμβιων της Mercury Mrine και κανένας νέος εσωλέμβιος κινητήρας Mercruiser ή εσω-εξωλέμβιος κινητήρας (προϊόν) δεν θα τεθεί εκτός λειτουργίας λόγω διάβρωσης. Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο (μη εμπορικό) αγοραστή μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη της εγγύησης παύει να ισχύει για μεταχειρισμένα προϊόντα που έχουν ανακτηθεί από πελάτη λιανικής ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία που τα έχει αποκτήσει ως αποτέλεσμα αξίωσης ασφάλισης. Συνθήκη που πρέπει να πληρούται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Mrine εξουσιοδοτημένο για να διανέμει το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Mrine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών), οι οποίες περιγράφονται στο Εγχειρίδιο Λειτουργίας, Συντήρησης και Εγγύησης. Η Mercury Mrine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury 90-8M ell ΜΆΙΟς 2011 Σελίδα 5

14 Ενότητα 1 - Εγγύηση Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά αισθητική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων, συστημάτων διεύθυνσης, τη διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους, τα ανταλλακτικά (εξαρτήματα που αγοράζονται από τον πελάτη) ή τα προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Πίνακες παγκόσμιας εγγύησης Εγγύηση καταναλωτικών εφαρμογών Mοντέλο κινητήρα Tow Sports 5.7 MPI Περιοχή Βόρεια και Νότια Αμερική (εξαιρουμένης της Βραζιλίας) Τυπική περιορισμένη εργοστασιακή εγγύηση σύμφωνα με την κατάσταση πιστοποίησης του κατασκευαστή του σκάφους Χωρίς πιστοποίηση Με Πιστοποίηση Ποιότητας Εγκατάστασης Περιορισμένη εγγύηση καταναλωτή κατά της διάβρωσης 1 έτος 2 έτη 3 έτη Βραζιλία 2 έτη 2 έτη 2 έτη Ευρώπη, Μέση Ανατολή, Αφρική 2 έτη 3 έτη 3 έτη Αυστραλία, Νέα Ζηλανδία 3 έτη 3 έτη 3 έτη Ιαπωνία 1 έτος 1 έτος 1 έτος Περιοχή Νότιου Ειρηνικού 2 έτη 2 έτη 2 έτη Υπόλοιπη Ασία 1 έτος 1 έτος 1 έτος Εγγύηση εμπορικών εφαρμογών Mοντέλο κινητήρα Tow Sports 5.7 MPI Περιοχή Βόρεια και Νότια Αμερική (εξαιρουμένης της Βραζιλίας) Τυπική περιορισμένη εργοστασιακή εγγύηση σύμφωνα με την κατάσταση πιστοποίησης του κατασκευαστή του σκάφους Χωρίς πιστοποίηση Με Πιστοποίηση Ποιότητας Εγκατάστασης Περιορισμένη εμπορική εγγύηση κατά της διάβρωσης 1 έτος 1 έτος 1 έτος Βραζιλία 2 έτη 2 έτη 2 έτη Ευρώπη, Μέση Ανατολή, Αφρική Αυστραλία, Νέα Ζηλανδία Ιαπωνία Περιοχή Νότιου Ειρηνικού Υπόλοιπη Ασία 1 έτος ή 500 ώρες 1 έτος ή 500 ώρες 1 έτος ή 500 ώρες Σελίδα M ell ΜΆΙΟς 2011

15 Ενότητα 1 - Εγγύηση Εγγύηση εφαρμογών Δημοσίου Mοντέλο κινητήρα Tow Sports 5.7 MPI Περιοχή Βόρεια και Νότια Αμερική (εξαιρουμένης της Βραζιλίας) Τυπική περιορισμένη εργοστασιακή εγγύηση σύμφωνα με την κατάσταση πιστοποίησης του κατασκευαστή του σκάφους Χωρίς πιστοποίηση Με Πιστοποίηση Ποιότητας Εγκατάστασης Περιορισμένη εγγύηση κατά της διάβρωσης εφαρμογών Δημοσίου 1 έτος 1 έτος 3 έτη Βραζιλία 2 έτη 2 έτη 2 έτη Ευρώπη, Μέση Ανατολή, Αφρική Αυστραλία, Νέα Ζηλανδία Ιαπωνία Περιοχή Νότιου Ειρηνικού Υπόλοιπη Ασία 1 έτος ή 500 ώρες 1 έτος ή 500 ώρες 1 έτος ή 500 ώρες Πρόγραμμα Πιστοποίησης Ποιότητας Εγκατάστασης Mercury Τα προϊόντα Mercury MerCruiser που εγκαθίστανται από κατασκευαστές που διαθέτουν πιστοποίηση ποιότητας εγκατάστασης από τη Mercury είναι προϊόντα με πιστοποίηση ποιότητας εγκατάστασης και μπορούν να λάβουν ένα (1) επιπλέον έτος περιορισμένης κάλυψης εγγύησης. Το πρόγραμμα πιστοποίησης ποιότητας εγκατάστασης αναπτύχθηκε για την αναγνώριση πελατών κατασκευαστών σκαφών MerCruiser που έχουν επιτύχει υψηλότερα κατασκευαστικά πρότυπα. Είναι το πρώτο και μοναδικό στον κλάδο ολοκληρωμένο πρόγραμμα πιστοποίησης εγκατάστασης για κατασκευαστές. Το πρόγραμμα έχει τρεις στόχους: 1. Τη βελτίωση της γενικής ποιότητας των προϊόντων. 2. Τη βελτίωση της εμπειρίας για τους ιδιοκτήτες των σκαφών. 3. Τη βελτίωση της ικανοποίησης των πελατών στο σύνολό της. Η διαδικασία πιστοποίησης είναι σχεδιασμένη για την ανασκόπηση της κατασκευής και της εγκατάστασης του κινητήρα από όλες τις απόψεις. Το πρόγραμμα αποτελείται από στάδια ανασκόπησης σχεδιασμού, κατασκευής και εγκατάστασης, με τα οποία πρέπει να συμμορφώνονται οι κατασκευαστές. Η πιστοποίηση εφαρμόζει κορυφαίες μεθοδολογίες για τη δημιουργία: Δυνατοτήτων και βέλτιστων πρακτικών ειδικά για την εγκατάσταση του κινητήρα. Κορυφαίες στον κόσμο προδιαγραφές συναρμολόγησης και εξαρτημάτων. Αποτελεσματικές διαδικασίες εγκατάστασης. Διαδικασίες βιομηχανικών προτύπων για τις δοκιμές τέλους γραμμής παραγωγής Οι κατασκευαστές σκαφών που ολοκληρώνουν επιτυχώς το πρόγραμμα και καλύπτουν όλες τις απαιτήσεις πιστοποίησης αποκτούν την κατάσταση Πιστοποίησης συστήματος ποιότητας κατασκευαστή και λαμβάνουν ένα (1) επιπλέον έτος περιορισμένης εργοστασιακής κάλυψης της Mercury για όλα τα σκάφη με κινητήρα MerCruiser που καταχωρούνται από την ημερομηνία πιστοποίησης του κατασκευαστή σκαφών και μετά, για όλον τον κόσμο. 90-8M ell ΜΆΙΟς 2011 Σελίδα 7

16 Ενότητα 1 - Εγγύηση Η Mercury έχει αφιερώσει μια ενότητα της τοποθεσίας We της για την προαγωγή του προγράμματος Πιστοποίησης ποιότητας εγκατάστασης και τη γνωστοποίηση των ωφελειών στους καταναλωτές. Για έναν τρέχοντα κατάλογο μαρκών σκαφών με κινητήρα MerCruiser που έχουν αποκτήσει την Πιστοποίηση ποιότητας εγκατάστασης, επισκεφθείτε τη διεύθυνση Πληροφορίες για την εγγύηση ελέγχου εκπομπών Σημαντικές πληροφορίες Προκειμένου να αναγνωρίσετε την κάλυψη της εγγύησης του ελέγχου εκπομπών για ένα συγκεκριμένο προϊόν, ανατρέξτε στην ετικέτα Πληροφορίες για τον έλεγχο εκπομπών που είναι επικολλημένη στον κινητήρα. Οι κινητήρες που έχουν χαρακτηριστεί ως απαλλαγμένοι από τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών, δεν καλύπτονται από ξεχωριστή εγγύηση των στοιχείων του ελέγχου εκπομπών. Η εγγύηση κατασκευαστή των προϊόντων της Mercury MerCruiser δεν επηρεάζεται από τον χαρακτηρισμό των κινητήρων σύμφωνα με τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών. Για μια λίστα των τυπικών στοιχείων κινητήρα που σχετίζονται με τον έλεγχο εκπομπών, ανατρέξτε στην ενότητα Στοιχεία συστήματος ελέγχου εκπομπών στην ενότητα "Εγγύηση" του εγχειριδίου ιδιοκτήτη. Ετικέτα πληροφοριών ελέγχου εκπομπών Κατά την κατασκευή του κινητήρα από τη Mercury MerCruiser, τοποθετείται σε εμφανές σημείο μια ετικέτα πληροφοριών ελέγχου εκπομπών (ECI), η οποία είναι απαραβίαστη. Να σημειωθεί πως το πιστοποιητικό χαμηλών εκπομπών δεν θα επηρεάσει την εφαρμογή, τη λειτουργία ή την απόδοση των κινητήρων. Οι κατασκευαστές σκαφών και οι αντιπρόσωποι δεν επιτρέπεται να αφαιρέσουν την ετικέτα ή το μέρος στο οποίο είναι τοποθετημένη πριν από την πώληση. Εάν είναι απαραίτητες ορισμένες τροποποιήσεις, επικοινωνήστε με τη Mercury MerCruiser για να ενημερωθείτε σχετικά με τη διαθεσιμότητα ανταλλακτικών ετικετών πριν προχωρήσετε. Εκτός από τη δήλωση εκπομπών που απαιτείται, η ετικέτα φέρει τον αριθμό σειράς του κινητήρα, την ομάδα κινητήρων, το εφαρμοσμένο πρότυπο εκπομπής, την ημερομηνία κατασκευής (μήνας, έτος) και τον κυβισμό του κινητήρα. REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2009 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh c d DISP: X.XL POWER : XXX kw CO FEL : XXX g/kwh e g f 0575 ECIEPACA Εφαρμοσμένο πρότυπο - Αριθμός σειράς κινητήρα c - Όνομα οικογένειας κινητήρων d - Όριο εκπομπής οικογένειας υδρογονανθράκων με οξείδια του αζώτου e - Ημερομηνία κατασκευής f - Κυβισμός κινητήρας, ισχύς κινητήρα g - Όρια εκπομπής οικογένειας μονοξειδίου του άνθρακα ΣΗΜΑΝΤΙΚΟ: Η σήμανση CE στην κάτω δεξιά γωνία της ετικέτας πληροφοριών Ελέγχου Εκπομπών, υποδεικνύει ότι ισχύει η Δήλωση Συμμόρφωσης της ΕΕ. Για περισσότερες πληροφορίες, ανατρέξτε στην πρώτη σελίδα αυτού του εγχειριδίου. ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες που έχουν χαρακτηριστεί ως απαλλαγμένοι από τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών, δεν καλύπτονται από ξεχωριστή εγγύηση των στοιχείων του ελέγχου εκπομπών. Η εγγύηση κατασκευαστή των προϊόντων της Mercury MerCruiser δεν επηρεάζεται από τον χαρακτηρισμό των κινητήρων σύμφωνα με τους ομοσπονδιακούς κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ ή της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών. Ετικέτα ECI REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS FAMILY: XXXXXXXXXXXX EMISSION CONTROL INFORMATION NOT FOR SALE IN CALIFORNIA THIS MARINE ENGINE COMPLIES WITH U.S. EPA EXHAUST REGULATIONS FOR 2009 SERIAL #: XXXXXXXX DOM: MMM YYYY HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEPA Πρότυπο συμμόρφωσης Δηλώνει θαλάσσιο κινητήρα που είναι συμβατός με τους κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ σχετικά με τον έλεγχο εκπομπών για το Αυτός ο θαλάσσιος κινητήρας δεν είναι διαθέσιμος προς πώληση στην Καλιφόρνια. Σελίδα M ell ΜΆΙΟς 2011

17 Ενότητα 1 - Εγγύηση Ετικέτα ECI Πρότυπο συμμόρφωσης EMISSION CONTROL INFORMATION ECICARB THIS ENGINE CONFORMS TO 2009 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw Δηλώνει θαλάσσιο κινητήρα που είναι συμβατός με τους κανονισμούς της Επιτροπής Αερίων Πόρων της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών για το REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2009 CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEPACA Δηλώνει θαλάσσιο κινητήρα που είναι συμβατός με τους κανονισμούς της Επιτροπής Αερίων Πόρων της Καλιφόρνια και της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ για το EMISSION CONTROL INFORMATION NOT FOR SALE IN CALIFORNIA THIS ENGINE IS EXEMPT UNDER 40 CFR FROM EMISSION STANDARDS AND RELATED REQUIREMENTS REFER TO THE OWNER'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER CO FEL : XXX g/kwh : XXX kw 0575 ECIEXEMP Δηλώνει θαλάσσιο κινητήρα που εξαιρείται σύμφωνα με το Κεφάλαιο του Κώδικα Ομοσπονδιακών Κανονισμών από τους κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ σχετικά με τον έλεγχο εκπομπών για το Αυτός ο θαλάσσιος κινητήρας δεν είναι διαθέσιμος προς πώληση στην Καλιφόρνια. EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO 2010 CALIFORNIA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES. THIS ENGINE IS EXEMPT UNDER 40 CFR FROM EMISSION STANDARDS AND RELATED REQUIREMENTS. REFER TO THE OWNERS MANUAL FOR MAINTENANCE SPECIFICATIONS AND ADJUSTMENTS. SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX DISP: X.XL POWER : XXX kw HC+NOx FEL : XX.X g/kwh CO FEL : XXX g/kwh 0575 ECICARBX Δηλώνει θαλάσσιο κινητήρα που είναι συμβατός με τους κανονισμούς του 2010 της Καλιφόρνια σχετικά με τον έλεγχο εκπομπών και εξαιρείται σύμφωνα με το 40 CFR από τους κανονισμούς της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ σχετικά με τον έλεγχο εκπομπών. EMISSION CONTROL INFORMATION THIS ENGINE DOES NOT COMPLY WITH U.S. EPA NONROAD EMISSION REQUIREMENTS. SELLING OR INSTALLING THIS ENGINE FOR ANY PURPOSE OTHER THAN TO REPLACE A NONROAD ENGINE BUILT BEFORE JANUARY 1, 2010 MAY BE A VIOLATION OF FEDERAL LAW SUBJECT TO CIVIL PENALTY. SERIAL #: XXXXXXXX DOM: MMM YYYY FAMILY: XXXXXXXXXXXX HC+NOx FEL : XX.X g/kwh DISP: X.XL POWER : XXX kw CO FEL : XXX g/kwh 0575 ECISERV Υποδεικνύει έναν θαλάσσιο κινητήρα που μπορεί να αντικαταστήσει τους κινητήρες που κατασκευάστηκαν πριν την 1η Ιανουαρίου Ευθύνη κατόχου Ο χειριστής πρέπει να εκτελέσει την τακτική συντήρηση του κινητήρα, ώστε τα επίπεδα των εκπομπών καυσαερίων να διατηρούνται εντός των πλαισίων των προδιαγραφόμενων προτύπων. Ο χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. 90-8M ell ΜΆΙΟς 2011 Σελίδα 9

18 Ενότητα 1 - Εγγύηση Περιορισμένη εγγύηση εκπομπών της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ Σε συμμόρφωση με τις υποχρεώσεις που προκύπτουν από τον κανονισμό 40 CFR Prt 1045, Suprt M, η Mercury Mrine παρέχει στον πελάτη λιανικής περιορισμένη εγγύηση ελέγχου εκπομπών διάρκειας τριών ετών ή 480 ωρών λειτουργίας κινητήρα, όποιο ολοκληρωθεί πρώτο, εγγυάται ότι ο κινητήρας είναι σχεδιασμένος, κατασκευασμένος και εξοπλισμένος έτσι ώστε να συμμορφώνεται κατά το χρόνο της πώλησης με τους ισχύοντες κανονισμούς βάσει της ενότητας 213 του νόμου για τον καθαρό αέρα (Clen Air Act) και ότι ο κινητήρας είναι απαλλαγμένος από ελαττώματα υλικών ή κατασκευής, τα οποία εμποδίζουν τη συμμόρφωση του κινητήρα με τους ισχύοντες κανονισμούς. Στοιχεία συστήματος ελέγχου εκπομπών Η εγγύηση που σχετίζεται με τις εκπομπές καλύπτει όλα τα στοιχεία συστήματος, των οποίων η βλάβη θα αυξήσει τις εκπομπές του κινητήρα ή οποιουδήποτε άλλου στοιχείου, συμπεριλαμβανομένης της παρακάτω λίστας εξαρτημάτων: 1. Σύστημα μέτρησης καυσίμου. Καρμπιρατέρ και εσωτερικά εξαρτήματα (ή ρυθμιστής πίεσης ή σύστημα έγχυσης καυσίμου). Ανάδραση όσον αφορά την αναλογία καυσίμου και το σύστημα ελέγχου c. Σύστημα εμπλουτισμού ψυχρής εκκίνησης d. Βαλβίδες εισαγωγής 2. Σύστημα επαγωγής αέρα. Ελεγχόμενο σύστημα εισαγωγής καυτού αέρα. Πολλαπλή εισαγωγής c. Φίλτρο αέρα d. Συστήματα υπερσυμπιεστή e. Συγκρότημα και βαλβίδα ανυψωτή θερμότητας 3. Σύστημα ανάφλεξης. Μπουζί. Ηλεκτρονικό σύστημα ανάφλεξης ή σύστημα ανάφλεξης με μανιατό c. Σύστημα ελέγχου σπινθήρα d. Πηνίο ανάφλεξης ή μονάδα ελέγχου e. Καλώδια ανάφλεξης 4. Σύστημα λίπανσης. Αντλία λαδιού και εσωτερικά στοιχεία. Εγχυτήρες λαδιού c. Μετρητής λαδιού 5. Σύστημα θετικής εξαέρωσης κάρτερ (PCV). Βαλβίδα PCV. Τάπα πλήρωσης λαδιού 6. Σύστημα εξαγωγής. Πολλαπλή εξαγωγής. Γωνία εξάτμισης c. Ενδιάμεσος γωνιακός σωλήνας εξαγωγής d. Κάτω σωλήνας εξαγωγής e. Εξάτμιση 7. Καταλύτες ή σύστημα θερμικού αντιδραστήρα. Καταλυτικός μετατροπέας. Θερμικός αντιδραστήρας c. Πολλαπλή εξαγωγής d. Βαλβίδες εξαγωγής 8. Διάφορα εξαρτήματα που χρησιμοποιούνται στα ανωτέρω συστήματα. Εύκαμπτοι σωλήνες, σφιγκτήρες, γρασαδόροι, σωληνώσεις, φλάντζες ή μηχανισμοί στεγανοποίησης και εξαρτήματα στερέωσης. Τροχαλίες, ιμάντες και ενδιάμεσες τροχαλίες c. Βαλβίδες και διακόπτες κενού, θερμοκρασίας, ελέγχου και χρονικής ευαισθησίας d. Ηλεκτρονικά στοιχεία ελέγχου Σελίδα M ell ΜΆΙΟς 2011

19 Ενότητα 1 - Εγγύηση ΣΗΜΕΙΩΣΗ: Η εγγύηση που σχετίζεται με τις εκπομπές δεν καλύπτει τα στοιχεία του συστήματος, των οποίων η βλάβη δεν θα αυξήσει τις εκπομπές του κινητήρα για οποιοδήποτε ελεγχόμενο ρυπογόνο στοιχείο. Πινακίδα αστέρων πιστοποίησης εκπομπών Το σκάφος σας φέρει στο κύτος του μία από τις ακόλουθες ετικέτες με σήμανση αστέρων. Το σύμβολο καθαρότερων κινητήρων θαλάσσης σημαίνει: 1. Καθαρότερος αέρας και νερό - για έναν πιο υγιεινό τρόπο ζωής και υγιεινότερο περιβάλλον. 2. Καλύτερη οικονομία καυσίμων - καταναλώνει 30-40% λιγότερο βενζίνη και λάδι από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ, εξοικονομώντας δαπάνες και πόρους. 3. Μεγαλύτερης διάρκειας εγγύηση εκπομπών - Προστατεύει τον καταναλωτή για απροβλημάτιστη λειτουργία. Από την 1η Ιανουαρίου 2003, θα συμπεριλαμβάνεται μια ετικέτα με τρία ή τέσσερα αστέρια σε κάθε κινητήρα Mercury MerCruiser πιστοποιημένο από το εργοστάσιο. Όλοι οι κινητήρες Mercury MerCruiser (500 ίππων και κάτω) θα ανήκουν στην κατηγορία τριών αστέρων πολύ χαμηλών εκπομπών ή τεσσάρων αστέρων πάρα πολύ χαμηλών εκπομπών. Η σήμανση με αστέρια επισημαίνει πως οι κινητήρες αυτοί καλύπτουν τις προδιαγραφές εκπομπής καυσαερίων για κινητήρες με έτος κατασκευής 2007 και έπειτα της Επιτροπής Αερίων Πόρων της Πολιτείας της Καλιφόρνια που αφορούν τους εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 65-90% χαμηλότερες εκπομπές από τους κινητήρες χαμηλών εκπομπών που επισημαίνονται με ένα αστέρι. Η σήμανση με αστέρι θα είναι τοποθετημένη στην αριστερή πλευρά του κύτους, όπως απεικονίζεται. XX 1234 XX - Προτεινόμενη θέση τοποθέτησης - Δευτερεύουσα θέση τοποθέτησης M ell ΜΆΙΟς 2011 Σελίδα 11

20 Ενότητα 1 - Εγγύηση Ένα αστέρι Χαμηλή εκπομπή mc Η ετικέτα με ένα αστέρι επισημαίνει σκάφος αναψυχής, εξωλέμβιους, εσωεξωλέμβιους και εσωλέμβιους κινητήρες που πληρούν τα πρότυπα εκπομπών για το 2001 της Επιτροπής Αερίων Πόρων που αφορούν του εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 75% χαμηλότερες εκπομπές από τους συμβατικούς δίχρονους κινητήρες με καρμπιρατέρ. Οι κινητήρες αυτοί συμμορφώνονται με τις προδιαγραφές του 2006 της Υπηρεσίας Προστασίας Περιβάλλοντος (EPA) των ΗΠΑ για κινητήρες θαλάσσης. Δύο αστέρια Πολύ χαμηλή εκπομπή Η ετικέτα με δύο αστέρια επισημαίνει σκάφος αναψυχής, εξωλέμβιους, εσωεξωλέμβιους και εσωλέμβιους κινητήρες που πληρούν τα πρότυπα εκπομπών για το 2004 της Επιτροπής Αερίων Πόρων που αφορούν του εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 20% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που επισημαίνονται με ένα αστέρι Τρία αστέρια Ιδιαίτερα χαμηλή εκπομπή Η ετικέτα με τρία αστέρια επισημαίνει κινητήρες που πληρούν τα πρότυπα εκπομπών για το 2008 της Επιτροπής Αερίων Πόρων για τα σκάφη αναψυχής και τους εξωλέμβιους θαλάσσιους κινητήρες ή τα πρότυπα εκπομπής καυσαερίων για το 2003 για τους εσωεξωλέμβιους και εσωλέμβιους κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 65% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι Τέσσερα αστέρια Εξαιρετικά χαμηλή εκπομπή Η ετικέτα με τέσσερα αστέρια επισημαίνει κινητήρες που καλύπτουν τις προδιαγραφές εκπομπής καυσαερίων για το 2009 της Επιτροπής Αερίων Πόρων για του εσωεξωλέμβιους και τους εσωλέμβιους κινητήρες. Με τις προδιαγραφές αυτές μπορούν να συμμορφώνονται και τα σκάφη αναψυχής και οι εξωλέμβιοι κινητήρες θαλάσσης. Οι κινητήρες που καλύπτουν αυτές τις προδιαγραφές έχουν 90% χαμηλότερες εκπομπές από τους κινητήρες χαμηλής εκπομπής που σημαίνονται με ένα αστέρι Κρεμαστή ετικέτα Ο αντιπρόσωπος θα πρέπει να υποδείξει το κατάλληλο κιβώτιο τοποθετώντας στο σκάφος μια κρεμαστή ετικέτα που αντιστοιχεί με στη σήμανση με αστέρα. Π αντιπρόσωπος είναι υπεύθυνος για την τοποθέτηση της ετικέτας σε ορατό σημείο για εκθέσεις σκαφών στην Καλιφόρνια. Η αποτυχία σωστής τοποθέτησης της κρεμαστής ετικέτας μπορεί να έχει αποτέλεσμα την κλήση και πιθανότατα την επιβολή προστίμου στον αντιπρόσωπο από την Επιτροπή Αέριων Πόρων της Καλιφόρνια. Σελίδα M ell ΜΆΙΟς 2011

21 Ενότητα 1 - Εγγύηση Εάν έχει έδρα την Καλιφόρνια, ο αντιπρόσωπος θα πρέπει να τοποθετήσει μία κρεμαστή ετικέτα σε εμφανές σημείο του σκάφους προτού τοποθετήσει το σκάφος στην έκθεση Μπροστινή όψη κρεμαστής ετικέτας Πίσω όψη κρεμαστής ετικέτας 90-8M ell ΜΆΙΟς 2011 Σελίδα 13

22 Ενότητα 1 - Εγγύηση Σημειώσεις: Σελίδα M ell ΜΆΙΟς 2011

23 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Πίνακας περιεχομένων 2 Αναγνώριση Ετικέτα αριθμού σειράς κινητήρα Διακόπτης σβησίματος με αναδέτη Σύστημα οργάνων Ψηφιακοί δείκτες Αναλογικοί δείκτες Χειριστήρια (μοντέλα χωρίς DTS) Τηλεχειριστήρια...18 Χαρακτηριστικά επί του πίνακα Χαρακτηριστικά επί της κονσόλας Χαρακτηριστικά χειριστηρίου μηδενικής προσπάθειας Zero Effort Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Ακουστικό προειδοποιητικό σύστημα Δοκιμή του προειδοποιητικού ακουστικού συστήματος Στρατηγική προστασίας κινητήρα Στρατηγική προστασίας κιβωτίου ταχυτήτων Gurdin M ell ΜΆΙΟς 2011 Σελίδα 15

24 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Αναγνώριση Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό των μηχανολογικών στοιχείων του συγκροτήματος κινητήρα MerCruiser. Κατά την επικοινωνία σας με τη MerCruiser για το σέρβις, θα πρέπει πάντα να αναφέρετε το μοντέλο του κινητήρα και τους αριθμούς σειράς. Ετικέτα αριθμού σειράς κινητήρα Η ετικέτα αριθμού σειράς του κινητήρα βρίσκεται στο επάνω μέρος του κινητήρα Αυτοκόλλητη ετικέτα αριθμών σειράς και χρωματικών κωδικών συντήρησης Ο αριθμός σειράς του κινητήρα αναγράφεται επίσης και στο μπλοκ του κινητήρα. Διακόπτης σβησίματος με αναδέτη Σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή). c RUN - Διακόπτης σβησίματος - Αναδέτης c - Στερεώνεται με κλιπ στο σώμα του χειριστή Η ακούσια εκτίναξη του χειριστή, όπως, για παράδειγμα, σε περίπτωση πτώσης στο νερό, είναι πιθανότερο να συμβεί: στα αγωνιστικά σκάφη με χαμηλά πλαϊνά στα σκάφη τύπου ss στα σκάφη υψηλών επιδόσεων Η ακούσια εκτίναξη του χειριστή μπορεί, επίσης, να συμβεί: όταν εφαρμόζονται ακατάλληλες πρακτικές λειτουργίας όταν ο χειριστής κάθεται στο πίσω μέρος του καθίσματος ή στην κουπαστή σε ταχύτητες πλαναρίσματος όταν ο χειριστής στέκεται όρθιος σε ταχύτητες πλαναρίσματος κατά τη λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά από το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που «τραβάει» προς τη μια κατεύθυνση λόγω της κατανάλωσης αλκοόλ ή ναρκωτικών ουσιών όταν ο χειριστής κάνει μανούβρες στις πολύ υψηλές ταχύτητες Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως μεταξύ 122 και 152 cm (4 και 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι τυλιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι Σελίδα M ell ΜΆΙΟς 2011

25 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος εάν εκινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε περίπτωση έκτακτης ανάγκης (π.χ., εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του).! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης κάτι που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Σύστημα οργάνων Ψηφιακοί δείκτες Μπορείτε να αγοράσετε το σετ οργάνων του συστήματος SmrtCrft της Mercury για το παρόν προϊόν. Ορισμένες από τις λειτουργίες που εμφανίζει αυτό το σετ οργάνων είναι οι στροφές κινητήρα, η θερμοκρασία ψυκτικού υγρού, η πίεση λαδιού, η τάση της μπαταρίας, η κατανάλωση καυσίμου και οι ώρες λειτουργίας του κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft βοηθά επίσης στη διάγνωση με το σύστημα προστασίας κινητήρα. Το σετ οργάνων του συστήματος SmrtCrft εμφανίζει σημαντικά δεδομένα κινητήρα που προκαλούν συναγερμό καθώς και πιθανά προβλήματα. Ανατρέξτε στο εγχειρίδιο που συνοδεύει το σετ δεικτών σας για τις λειτουργίες προειδοποίησης που παρακολουθούνται και τη βασική λειτουργία του σετ οργάνων του συστήματος SmrtCrft. Αναλογικοί δείκτες Ακολουθεί η σύντομη περιγραφή των οργάνων που βρίσκονται στα περισσότερα σκάφη. Ο ιδιοκτήτης/χειριστής πρέπει να είναι εξοικειωμένος με όλα τα όργανα και τις λειτουργίες τους. Επειδή υπάρχει μεγάλη ποικιλία οργάνων και κατασκευαστών, ο αντιπρόσωπός σας θα πρέπει να σας εξηγήσει τη λειτουργία των δεικτών και να σας ενημερώσει για τις ενδείξεις που αφορούν στο σκάφος σας KPH MPH X 1000 R P M L OIL H c d e FUEL CRUISELOG BATT C TEMP H - Ταχύμετρο - Στροφόμετρο c - Μετρητής πίεσης λαδιού d - Βολτόμετρο e - Μετρητής θερμοκρασίας νερού f - Μετρητής καυσίμου g - Ωρομετρητής h - Διακόπτης φυσητήρα σεντίνας i - Διακόπτης μίζας f g h i M ell ΜΆΙΟς 2011 Σελίδα 17

26 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ταχύμετρο: Δείχνει την ταχύτητα του σκάφους. Στροφόμετρο: Δείχνει τις σ.α.λ. του κινητήρα. Δείκτης πίεσης λαδιού: Δείχνει την πίεση του λαδιού του κινητήρα. Βολτόμετρο: Δείχνει την τάση της μπαταρίας. Δείκτης θερμοκρασίας νερού: Δείχνει τη θερμοκρασία λειτουργίας του κινητήρα. Δείκτης καυσίμου: Δείχνει την ποσότητα καυσίμου στη δεξαμενή. Ωρομετρητής: Καταγράφει τις ώρες λειτουργίας του κινητήρα. Διακόπτης φυσητήρα σεντίνας: Θέτει σε λειτουργία το φυσητήρα της σεντίνας Διακόπτης μίζας: Επιτρέπει στο χειριστή να ανάβει και να σβήνει τον κινητήρα. Χειριστήρια (μοντέλα χωρίς DTS) Τηλεχειριστήρια Το σκάφος σας μπορεί να είναι εξοπλισμένο με τηλεχειριστήρια Mercury Precision Prts ή Quicksilver. Δεν διαθέτουν όλα τα χειριστήρια τις δυνατότητες που αναφέρονται. Απευθυνθείτε στον αντιπρόσωπό σας για την περιγραφή και/ή την επίδειξη των λειτουργιών του τηλεχειριστηρίου σας. Χαρακτηριστικά επί του πίνακα e - Κουμπί ασφάλισης νεκράς - Κουμπί μόνο για το γκάζι c - Διακόπτης σβησίματος με αναδέτη d - Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου e - Λαβή ελέγχου c d Κουμπί ασφάλισης νεκράς Αποτρέπει την τυχαία συμπλοκή ταχύτητας και γκαζιού. Το κουμπί ασφάλισης νεκράς πρέπει να πατηθεί προς τα μέσα για να μετακινηθεί η χειρολαβή ελέγχου εκτός νεκράς. Κουμπί μόνο για το γκάζι Επιτρέπει την προώθηση του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό, ενώ η χρήση του πρέπει να περιορίζεται στην υποβοήθηση της εκκίνησης του κινητήρα. Διακόπτης σβησίματος με αναδέτη - Σβήνει το σύστημα ανάφλεξης όποτε ο χειριστής (αν είναι δεμένος με το κορδόνι) μετακινείται αρκετά μακριά από τη θέση χειρισμού για να ενεργοποιήσει το διακόπτη. Ανατρέξτε στην ενότηταδιακόπτης σβησίματος με αναδέτη για πληροφορίες σχετικά με τη χρήση αυτού του διακόπτη. Λαβή ελέγχου - Οι λειτουργίες κλίσης και γκαζιού ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου από το νεκρό προς τα εμπρός με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή για την κίνηση πρόσω. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Σελίδα M ell ΜΆΙΟς 2011

27 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Χαρακτηριστικά επί της κονσόλας - Κουμπί μόνο για το γκάζι - Λαβή ελέγχου Κουμπί μόνο για το γκάζι Επιτρέπει την προώθηση του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό. Λαβές ελέγχου - Οι λειτουργίες αλλαγής ταχύτητας και γκαζιού ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου προς τα εμπρός από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της ταχύτητας πρόσω και συνεχίστε να ωθείτε προς τα εμπρός, εάν θέλετε να αυξήσετε την ταχύτητα. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν και συνεχίστε να ωθείτε προς τα πίσω, εάν θέλετε να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή) Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Χαρακτηριστικά χειριστηρίου μηδενικής προσπάθειας Zero Effort Μοχλός αλλαγής ταχυτήτων - Μοχλός γκαζιού Μοχλός ταχυτήτων - Οι λειτουργίες αλλαγής ταχυτήτων ελέγχονται με την κίνηση του μοχλού ταχυτήτων. Επιλέξτε όπισθεν μετακινώντας το μοχλό ταχυτήτων στην πίσω θέση του. Επιλέξτε νεκρό μετακινώντας το μοχλό ταχυτήτων στην κεντρική θέση του. Επιλέξτε πρόσω μετακινώντας το μοχλό ταχυτήτων στην μπροστινή θέση του. Μοχλός γκαζιού - Οι λειτουργίες γκαζιού ελέγχονται με την κίνηση του μοχλού γκαζιού. Ανεβάστε τις στροφές μετακινώντας το μοχλό γκαζιού προς τα εμπρός. Για να ανοίξετε τελείως το γκάζι, τοποθετήστε το μοχλό γκαζιού στην τελείως μπροστινή θέση. Μειώστε τις στροφές μετακινώντας το μοχλό γκαζιού προς τα πίσω. Για να θέσετε τον κινητήρα στο ρελαντί, τοποθετήστε το μοχλό γκαζιού στην τελείως πίσω θέση. Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Σε περίπτωση υπερφόρτωσης του ηλεκτρικού συστήματος, θα καεί η ασφάλεια ή θα πέσει ο ασφαλειοδιακόπτης. Πριν αντικαταστήσετε την ασφάλεια ή επαναφέρετε τον ασφαλειοδιακόπτη, προσδιορίστε την αιτία και αντιμετωπίστε την. 90-8M ell ΜΆΙΟς 2011 Σελίδα 19

28 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε ΣΗΜΕΙΩΣΗ: Σε περίπτωση έκτακτης ανάγκης, όταν ο κινητήρας πρέπει να λειτουργήσει και δεν έχετε καταφέρει να προσδιορίσετε και να αντιμετωπίσετε την αιτία υπερβολικής άντλησης ρεύματος, σβήστε τον κινητήρα ή αποσυνδέστε όλα τα εξαρτήματα που συνδέονται με τον κινητήρα, καθώς και τις καλωδιώσεις των οργάνων. Επαναφέρετε τον ασφαλειοδιακόπτη. Εάν ο ασφαλειοδιακόπτης παραμένει πεσμένος, η ηλεκτρική υπερφόρτωση εξακολουθεί να υφίσταται. Χρειάζεται περαιτέρω έλεγχος του ηλεκτρικού συστήματος. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. 1. Ένας ασφαλειοδιακόπτης προστατεύει την πλεξούδα καλωδίωσης του κινητήρα και το καλώδιο τροφοδοσίας των οργάνων. Δοκιμάστε τον ασφαλειοδιακόπτη πατώντας το κόκκινο κουμπί. Εάν ο ασφαλειοδιακόπτης λειτουργεί κανονικά, θα εμφανιστεί ο κίτρινος μοχλός. Επαναφέρετε τον ασφαλειοδιακόπτη μετά τη δοκιμή, ή αν έχει πέσει, πιέζοντας τον κίτρινο μοχλό ώστε να ξαναμπεί στο περίβλημα. Ασφαλειοδιακόπτης με κίτρινο μοχλό-τυπικός - Κίτρινος μοχλός-με πεσμένο τον ασφαλειοδιακόπτη - Κόκκινο κουμπί δοκιμής Στον μεγάλο πόλο του σωληνοειδούς της μίζας βρίσκεται μια ασφάλεια των 90 Α. Η ασφάλεια αυτή προστατεύει την πλεξούδα καλωδίωσης του κινητήρα σε περίπτωση ηλεκτρικής υπερφόρτωσης. mc Σελίδα M ell ΜΆΙΟς 2011

29 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 3. Στην αριστερή πλευρά του κινητήρα υπάρχουν τοποθετημένες τέσσερις ασφάλειες. Οι ασφάλειες αυτές προστατεύουν τα κυκλώματα παροχής ισχύος, αντλίας καυσίμου, ανάφλεξης και αξεσουάρ Στον ακροδέκτη του καλωδίου του διακόπτη μίζας "Ι" μπορεί να βρίσκεται μια ασφάλεια των 20 Α για την προστασία του ηλεκτρικού συστήματος. Εάν το κλειδί της μίζας είναι στη θέση "START" και δεν συμβαίνει τίποτα (και ο διακόπτης του κυκλώματος δεν είναι ανοικτός), ελέγξτε για καμένη ασφάλεια. mc Ακουστικό προειδοποιητικό σύστημα Το συγκρότημα κινητήρα της Mercury MerCruiser μπορεί να διαθέτει προειδοποιητικό ακουστικό σύστημα. Το προειδοποιητικό ακουστικό σύστημα δεν προστατεύει τον κινητήρα από βλάβες. Έχει σχεδιαστεί για να ειδοποιεί το χειριστή σε περίπτωση προβλήματος. Το προειδοποιητικό ακουστικό σύστημα παράγει έναν συνεχή ήχο στις εξής περιπτώσεις: Υπερβολικά χαμηλή πίεση λαδιού κινητήρα Υπερβολικά υψηλή θερμοκρασία κινητήρα Υπερβολικά χαμηλή στάθμη λαδιού στην εσωεξωλέμβια (εάν διαθέτει δεξαμενή συστήματος μετάδοσης με διακόπτη χαμηλής στάθμης λαδιού) Υπερβολικά υψηλή θερμοκρασία υγρού κιβωτίου ταχυτήτων (εάν υπάρχει) ΕΙΔΟΠΟΙΗΣΗ Ένας συνεχής ήχος κόρνας υποδεικνύει μια κρίσιμη βλάβη. Η λειτουργία του κινητήρα κατά τη διάρκειας μιας κρίσιμης βλάβης μπορεί να προκαλέσει ζημιά στα εξαρτήματα. Εάν η προειδοποιητική κόρνα εκπέμπει ένα συνεχή οξύ ήχο, μην λειτουργήσετε τον κινητήρα εκτός εάν πρόκειται για την αποφυγή μιας επικίνδυνης κατάστασης. Μόλις ακούσετε το συναγερμό, σβήστε αμέσως τον κινητήρα. Εάν είναι δυνατόν, προσδιορίστε και αντιμετωπίστε την αιτία. Εάν δεν μπορείτε να καθορίσετε την αιτία, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Δοκιμή του προειδοποιητικού ακουστικού συστήματος 1. Γυρίστε το διακόπτη μίζας στη θέση "ON" (ανοικτό) χωρίς να μιζάρετε τον κινητήρα. 90-8M ell ΜΆΙΟς 2011 Σελίδα 21

30 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 2. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Εάν το σύστημα λειτουργεί κανονικά, θα πρέπει να ακουστεί ο συναγερμός. Στρατηγική προστασίας κινητήρα ΣΗΜΑΝΤΙΚΟ: Μπορεί να ελαττωθεί η ταχύτητα του σκάφους μέχρι να φτάσει στο ρελαντί και μπορεί να μην ανταποκρίνεται στο γκάζι. Η στρατηγική προστασίας του κινητήρα έχει σχεδιαστεί έτσι ώστε να βοηθά στη μείωση των πιθανών βλαβών που προκαλούνται στον κινητήρα ελαττώνοντας την ισχύ του κινητήρα όταν ανιχνευθεί πιθανό πρόβλημα από το σύστημα ECM. Το σύστημα προστασίας του κινητήρα παρακολουθεί τα εξής: Πίεση λαδιού Θερμοκρασία ψυκτικού υγρού Πίεση θαλασσινού νερού Υπερβολικές στροφές του κινητήρα Θερμοκρασία πολλαπλής εξαγωγής (μόνο μοντέλα 8.1 και 496) Επίσης, η στρατηγική προστασίας του κινητήρα θα μειώσει την ισχύ του κινητήρα στο 90 τοις εκατό του μέγιστου αν πάθει βλάβη οποιοσδήποτε αισθητήρας του συγκροτήματος κινητήρα. Για παράδειγμα, αν η εισαγωγή νερού αποφραχθεί εν μέρει, η στρατηγική προστασίας του κινητήρα θα μειώσει το διαθέσιμο επίπεδο ισχύος του κινητήρα ώστε να προλάβει τη ζημιά που δημιουργείται από τη μειωμένη ροή νερού στον κινητήρα. Αν τα σωματίδια περάσουν στο εσωτερικό και αποκατασταθεί η πλήρης ροή του νερού, τα επίπεδα ισχύος του κινητήρα επανέρχονται στο κανονικό. Για να αποφύγετε την πιθανή επανεμφάνιση του προβλήματος θα πρέπει να επικοινωνήσετε με τον εξουσιοδοτημένο αντιπρόσωπο. Το σύστημα ECM αποθηκεύει τα δεδομένα της βλάβης και με την πληροφορία αυτή θα επιτρέψει στον τεχνικό να διαγνώσει γρηγορότερα τα προβλήματα. Στρατηγική προστασίας κιβωτίου ταχυτήτων Gurdin ΣΗΜΑΝΤΙΚΟ: Μπορεί να ελαττωθεί η ταχύτητα του σκάφους μέχρι να φτάσει στο ρελαντί και μπορεί να μην ανταποκρίνεται στο γκάζι. Το σύστημα προστασίας κιβωτίου ταχυτήτων Gurdin είναι ένα χαρακτηριστικό του συστήματος DTS της MerCruiser που προστατεύει τα κιβώτια ταχυτήτων από την πρόκληση ζημιών στο συμπλέκτη. Το σύστημα προστασίας κιβωτίου ταχυτήτων Gurdin παρακολουθεί την πίεση του συστήματος του συμπλέκτη στις ταχύτητες πρόσω και όπισθεν. Εάν η πίεση του υγρού του κιβωτίου ταχυτήτων πέσει κάτω από ένα προκαθορισμένο επίπεδο, το σύστημα προστασίας κιβωτίου ταχυτήτων Gurdin μειώνει τη ροπή και τις στροφές του κινητήρα για να εμποδίσει την ολίσθηση του συμπλέκτη. Το σύστημα ECM αποθηκεύει τα δεδομένα της βλάβης και με τις πληροφορίες αυτές παρέχεται η δυνατότητα στον τεχνικό να διαγνώσει γρήγορα τα προβλήματα. Σελίδα M ell ΜΆΙΟς 2011

31 Πίνακας περιεχομένων Ενότητα 3 - Στο νερό Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός σκάφους (μοντέλα μη DTS) Καθέλκυση και λειτουργία του σκάφους...26 Πίνακας λειτουργίας Εκκίνηση και σβήσιμο του κινητήρα Εκκίνηση του κινητήρα Σβήσιμο του κινητήρα Λειτουργία γκάζι μόνο Λειτουργία σε θερμοκρασία παγετού Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce) Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Πυθμένας του σκάφους...31 Σπηλαίωση Αερισμός Υψόμετρο και κλίμα Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών Μετά την περίοδο στρωσίματος Έλεγχος στο τέλος της πρώτης σεζόν M ell ΜΆΙΟς 2011 Σελίδα 23

32 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και όλους τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Συνιστούμε ιδιαίτερα σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Στις ΗΠΑ, μαθήματα παρέχονται από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (Power Squdron), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας ή περιοχής. Για περισσότερες πληροφορίες στις ΗΠΑ, επικοινωνήστε με την οργάνωση Bot U.S. Foundtion στον αριθμό BOAT (2628). Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγχετε τον εξοπλισμό ασφαλείας που βρίσκεται στο σκάφος. Εδώ θα βρείτε μερικές υποδείξεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Άγκυρα και επιπλέον σχοινί άγκυρας Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Πόσιμο νερό Ραδιόφωνο τρανζίστορ Κουπί Εφεδρική προπέλα, ωστικά μουαγιέ και το κατάλληλο κλειδί Κιτ και οδηγίες πρώτων βοηθειών Αδιάβροχα δοχεία αποθήκευσης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσωπική συσκευή επίπλευσης (1 ανά άτομο που επιβαίνει στο σκάφος) Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σταματήστε τον κινητήρα κατά την επιβίβαση, την αποβίβαση ή και την προσέγγιση ατόμων στο πίσω τμήμα (πρύμη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιήστε προσωπικές συσκευές επίπλευσης. Από την Ομοσπονδιακή Νομοθεσία απαιτείται να υπάρχει σωσίβιο (προσωπική συσκευή επίπλευσης) τύπου εγκεκριμένου από την Ακτοφυλακή των Η.Π.Α., το οποίο να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο, και επιπλέον ένα μαξιλάρι ή σωσίβιο-δακτύλιος για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Δώστε οδηγίες τουλάχιστον σ ένα άτομο στο σκάφος όσον αφορά τα βασικά της εκκίνησης και χρήσης του κινητήρα και το χειρισμό του σκάφους σε περίπτωση που ο οδηγός καταστεί ανίκανος ή έχει πέσει από το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε αν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Αν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Σελίδα M ell ΜΆΙΟς 2011

33 Ενότητα 3 - Στο νερό Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος, καθώς και κάθε σημείο, από το οποίο υπάρχει κίνδυνος εκτίναξης ατόμου εντός ή εκτός του σκάφους λόγω απροσδόκητης επιτάχυνσης, ξαφνικού σταματήματος, απροσδόκητης απώλειας του ελέγχου του σκάφους ή ξαφνικής κίνησης του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλει ο νόμος). Επηρεάζουν την κρίση σας και μειώνουν σημαντικά τη δυνατότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα, το νερό και τα απόνερά σας. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ διότι δεν θα έχετε περιθώριο αντίδρασης αν πέσει ο σκιέρ. Για παράδειγμα, το σκάφος που κινείται με ταχύτητα 40 χλμ./ώρα (25 MPH) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft) μπροστά του σε 5 δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Έκθεση στο μονοξείδιο του άνθρακα Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Το μονοξείδιο του άνθρακα (CO) είναι ένα θανατηφόρο αέριο που υπάρχει στα καυσαέρια όλων των κινητήρων εσωτερικής καύσης, συμπεριλαμβανομένων των κινητήρων πρόωσης σκαφών και των γεννητριών που κινούν παρελκόμενα σκαφών. Από μόνο του, το μονοξείδιο του άνθρακα είναι άοσμο, άχρωμο και άγευστο, αλλά αν μπορείτε να μυρίσετε καυσαέρια κινητήρα ή έχετε αίσθηση της γεύσης τους, τότε εισπνέετε μονοξείδιο του άνθρακα. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία είναι παρόμοια με τα συμπτώματα της θαλασσινής ναυτίας και της μέθης, συμπεριλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εισπνοή των καυσαερίων του κινητήρα μπορεί να έχει αποτέλεσμα τη δηλητηρίαση από μονοξείδιο του άνθρακα, που μπορεί να προκαλέσει λιποθυμία, εγκεφαλική βλάβη ή θάνατο. Αποφύγετε την έκθεση στο μονοξείδιο του άνθρακα. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων όταν λειτουργεί ο κινητήρας. Φροντίστε το σκάφος να αερίζεται καλά, είτε κινείται είτε είναι σταματημένο. Μην πλησιάζετε στα σημεία εκπομπής καυσαερίων M ell ΜΆΙΟς 2011 Σελίδα 25

34 Ενότητα 3 - Στο νερό Τα καυσαέρια κινητήρα περιέχουν βλαβερό μονοξείδιο του άνθρακα. Μην πλησιάζετε σε σημεία με συγκέντρωση καυσαερίων κινητήρα. Όταν οι κινητήρες λειτουργούν, απομακρύνετε τους κολυμβητές από το σκάφος και μην κάθεστε, ξαπλώνετε ή στέκεστε στις πλατφόρμες κολύμβησης, ούτε να ανεβαίνετε σε σκάλες. Ενώ οδηγείτε, μην επιτρέπετε στους επιβάτες να βρίσκονται ακριβώς πίσω από το σκάφος (μην τους αφήνετε να κρέμονται από την πλατφόρμα κολύμβησης). Αυτή η επικίνδυνη πρακτική εκθέτει το άτομο σε περιοχή υψηλής συγκέντρωσης καυσαερίων κινητήρα, καθώς και στο ενδεχόμενο πρόκλησης τραυματισμού από την προπέλα του σκάφους. Επαρκής αερισμός Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις εμπρόσθιες καταπακτές για να φύγουν τα καυσαέρια. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος: Ανεπαρκής αερισμός Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες που βρίσκονται σε ανοικτό χώρο ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο - Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος κινείται: Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά - Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) Βασικός χειρισμός σκάφους (μοντέλα μη DTS) Καθέλκυση και λειτουργία του σκάφους ΣΗΜΑΝΤΙΚΟ: Τοποθετήστε την τάπα αποστράγγισης σεντίνας πριν καθελκύσετε το σκάφος. Πίνακας λειτουργίας Λειτουργία Πίνακας ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΜΕΤΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΚΑΤΑ ΤΗΝ ΠΟΡΕΙΑ ΜΕΤΑ ΤΟ ΣΤΑΜΑΤΗΜΑ Τοποθετήστε την τάπα αποστράγγισης σεντίνας. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Παρατηρήστε όλους τους δείκτες για να ελέγξετε την κατάσταση του κινητήρα. Εάν οι ενδείξεις δεν είναι κανονικές, σβήστε τον κινητήρα. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό). Σελίδα M ell ΜΆΙΟς 2011

35 Ενότητα 3 - Στο νερό Λειτουργία Πίνακας ΠΡΙΝ ΤΗΝ ΕΚΚΙΝΗΣΗ ΜΕΤΑ ΤΗΝ ΕΚΚΙΝΗΣΗ ΚΑΤΑ ΤΗΝ ΠΟΡΕΙΑ ΜΕΤΑ ΤΟ ΣΤΑΜΑΤΗΜΑ Ανοίξτε τη θυρίδα του κινητήρα. Ελέγξτε για τυχόν διαρροές καυσίμου, λαδιού, νερού, υγρών και καυσαερίων. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό. Γυρίστε το διακόπτη της μπαταρίας στη θέση OFF. νεκρά. Ανοίξτε το διακόπτη της μπαταρίας. μπαταρίας. Ελέγξτε τη λειτουργία ελέγχου αλλαγής ταχυτήτων και γκαζιού. Κλείστε τη βαλβίδα αποκοπής καυσίμου. Θέστε σε λειτουργία τους φυσητήρες σεντίνας. Ελέγξτε τη λειτουργία του συστήματος διεύθυνσης. Κλείστε τη βαλβίδα έρματος, αν υπάρχει. Ανοίξτε τη βαλβίδα αποκοπής καυσίμου. Ξεπλύντε το σύστημα ψύξης αν βρίσκεται σε αλμυρό νερό. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει. Αποστραγγίστε τη σεντίνα. Κλείστε το σύστημα αποστράγγισης. Ελέγξτε τη στάθμη λαδιού του κινητήρα. Εκτελέστε όλους τους άλλους ελέγχους που καθορίζονται από τον αντιπρόσωπο και/ή τον κατασκευαστή του σκάφους σας. Περιμένετε μέχρι να ακούσετε τον ακουστικό συναγερμό όταν το κλειδί της μίζας βρίσκεται στη θέση ON. Εκκίνηση και σβήσιμο του κινητήρα ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο όσες λειτουργίες ισχύουν για το δικό σας συγκρότημα κινητήρα. Εκκίνηση του κινητήρα 1. Ελέγξτε όλα τα μέρη που αναφέρονται στον πίνακα λειτουργίας. 2. Φέρτε τη λαβή του χειριστηρίου στο νεκρό. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και να υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι εκρηκτικές αναθυμιάσεις που περιέχονται στο χώρο του κινητήρα μπορούν να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο από φωτιά ή έκρηξη. Προτού βάλετε εμπρός τον κινητήρα, αφήστε το φυσητήρα υδροσυλλέκτη να λειτουργήσει ή αερίστε τον κινητήρα τουλάχιστον για πέντε λεπτά. 3. Γυρίστε το κλειδί της μίζας στο"start". Αφήστε το κλειδί όταν ξεκινήσει ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". Αφήστε τον κινητήρα να ζεσταθεί (6-10 δευτερόλεπτα για την πρώτη εκκίνηση της ημέρας). 4. Αν ο κινητήρας δεν πάρει εμπρός μετά από 3 προσπάθειες:. Πατήστε το κουμπί μόνο για το γκάζι και μετακινήστε τη λαβή του χειριστηρίου / τον μοχλό γκαζιού στη θέση 1/4 γκαζιού.. Γυρίστε το κλειδί της μίζας στο "START". Αφήστε το κλειδί όταν ξεκινήσει ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 5. Αν ο κινητήρας δεν πάρει εμπρός μετά το βήμα 4:. Μετακινήστε τη λαβή χειριστηρίου / τον μοχλό γκαζιού στη θέση τέρμα γκάζι και επαναφέρετε περίπου στο 1/4 γκαζιού.. Γυρίστε το κλειδί της μίζας στο "START". Αφήστε το κλειδί όταν ξεκινήσει ο κινητήρας και αφήστε τον διακόπτη να επιστρέψει στη θέση "ON". 6. Επιθεωρήστε τον κινητήρα για τυχόν διαρροές καυσίμου, λαδιού, νερού και αερίων εξαγωγής. 7. Κινήστε τη λαβή ελέγχου με μια γρήγορη και αποφασιστική κίνηση προς τα εμπρός για την εμπρός ταχύτητα ή προς τα πίσω για την όπισθεν. Μετά την αλλαγή ταχύτητας, ανοίξτε το γκάζι στην επιθυμητή ρύθμιση. ΕΙΔΟΠΟΙΗΣΗ Η επιλογή ταχύτητας σε στροφές κινητήρα πάνω από αυτές του ρελαντί προκαλεί ζημιές στο σύστημα μετάδοσης κίνησης. Η επιλογή ταχύτητας πρέπει να γίνεται μόνο όταν ο κινητήρας λειτουργεί στο ρελαντί. 90-8M ell ΜΆΙΟς 2011 Σελίδα 27

36 Ενότητα 3 - Στο νερό Σβήσιμο του κινητήρα 1. Βάλτε τη λαβή του χειριστηρίου στο νεκρό/ρελαντί και αφήστε τον κινητήρα να επιστρέψει σιγά στο ρελαντί. Εάν ο κινητήρας λειτουργούσε για μεγάλο χρονικό διάστημα σε υψηλή ταχύτητα, αφήστε τον κινητήρα να κρυώσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον διακόπτη μίζας στη θέση "OFF" (κλειστό). Λειτουργία γκάζι μόνο 1. Ανατρέξτε στην ενότητα Τηλεχειριστήρια για τα χαρακτηριστικά των τηλεχειριστηρίων. 2. Μετακινήστε το μοχλό του χειριστηρίου στη θέση ρελαντί/νεκράς. 3. Πιέστε και κρατήστε πιεσμένο το κουμπί γκάζι μόνο και φέρτε το μοχλό ελέγχου στη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν. 4. Αν ο μοχλός ελέγχου μετακινηθεί πέρα από τη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν, οι στροφές του κινητήρα θα αυξηθούν. ΣΗΜΑΝΤΙΚΟ: Η μετακίνηση του μοχλού πίσω στη θέση ρελαντί/νεκράς απεμπλέκει το κουμπί γκάζι μόνο και επιτρέπει στον κινητήρα να τεθεί σε ταχύτητα. 5. Η λειτουργία γκάζι μόνο απενεργοποιείται με τη μετακίνηση του μοχλού του χειριστηρίου στη θέση ρελαντί/νεκράς. Η μετακίνηση του μοχλού χειριστηρίου από τη θέση ρελαντί/νεκράς στη θέση ρελαντί/πρόσω ή ρελαντί/όπισθεν χωρίς πάτημα του κουμπιού γκάζι μόνο θέτει τον κινητήρα στην επιλεγμένη ταχύτητα. Λειτουργία σε θερμοκρασία παγετού ΣΗΜΑΝΤΙΚΟ: Εάν το σκάφος λειτουργεί σε θερμοκρασίες παγετού, θα πρέπει να λαμβάνονται μέτρα για την πρόληψη των ζημιών στο συγκρότημα κινητήρα από τον παγετό. Η ζημιά που προκαλείται από το πάγωμα δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Τάπα αποστράγγισης και αντλία υδροσυλλέκτη Ο χώρος του κινητήρα στο σκάφος σας είναι φυσικό να γεμίζει με νερό. Για το λόγο αυτό, τα σκάφη είναι συνήθως εξοπλισμένα με μια τάπα αποστράγγισης ή/και μια αντλία υδροσυλλέκτη. Είναι σημαντικό να ελέγχετε αυτά τα στοιχεία τακτικά για να βεβαιωθείτε ότι η στάθμη του νερού δεν έρχεται σε επαφή με το συγκρότημα του κινητήρα. Ορισμένα στοιχεία του κινητήρα σας θα υποστούν σοβαρές ζημιές εάν βυθιστούν στο νερό. Η ζημιά που προκαλείται από βύθιση δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser. Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται (ακόμη και με σβηστό τον κινητήρα) και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. Όταν το σκάφος είναι ακίνητο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε τον κινητήρα του κινητήρα jet αμέσως, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Σελίδα M ell ΜΆΙΟς 2011

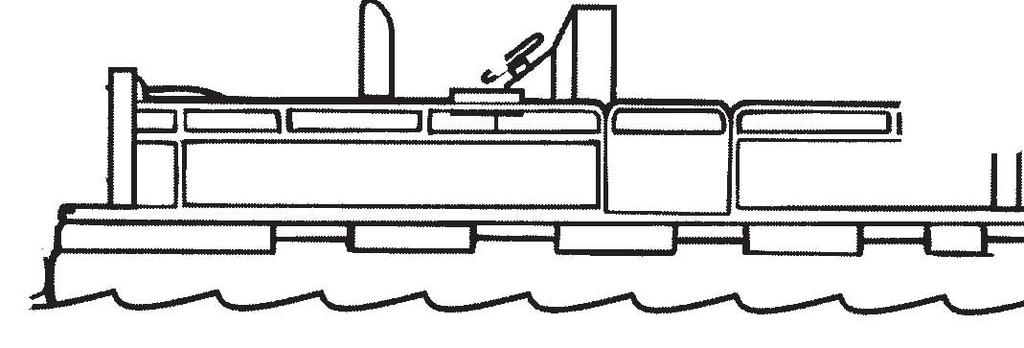

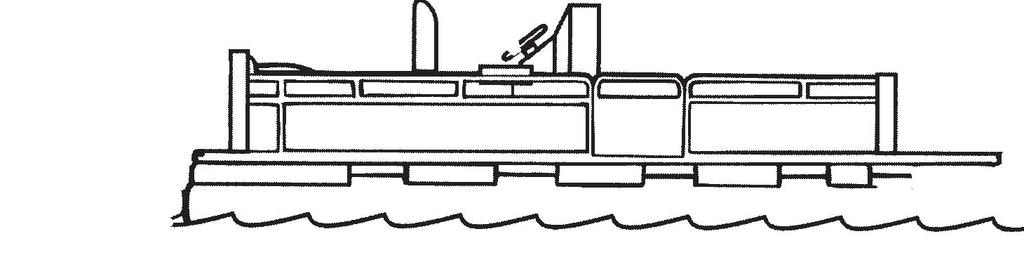

37 Ενότητα 3 - Στο νερό Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi- Performnce) Αν το σκάφος σας θεωρείται σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων και δεν είστε εξοικειωμένοι με κάτι τέτοιο, συνιστούμε να μην το λειτουργείτε ποτέ σε υψηλή ταχύτητα χωρίς να ζητήσετε πρώτα μια βόλτα προσανατολισμού και επίδειξης από τον αντιπρόσωπο ή κάποιο χειριστή έμπειρο στο συγκεκριμένο τύπο σκάφους. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο Λειτουργία σκάφους Hi-Performnce ( R2) που θα προμηθευτείτε από τον αντιπρόσωπο, το διανομέα ή τη Mercury Mrine. Ασφάλεια των επιβατών σε ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί. Σκάφη με ανοικτό μπροστινό κατάστρωμα Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό. mc ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους. mc M ell ΜΆΙΟς 2011 Σελίδα 29

38 Ενότητα 3 - Στο νερό Αναπηδήσεις σε κύματα και απόνερα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. mc Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν αυτό γίνεται με ταχύτητα αρκετή ώστε να βρεθεί το κύτος ολόκληρο ή κατά ένα μέρος έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος μπαίνει και πάλι στο νερό. Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Υπάρχει και ένας λιγότερο συνήθης κίνδυνος που προκύπτει όταν αφήνετε το σκάφος να ανυψώνεται στον αέρα όταν συναντά κύμα ή απόνερα. Αν η πλώρη του σκάφους σας βρεθεί σε μεγάλη γωνία προς τα κάτω όσο βρίσκεται στον αέρα, όταν έρθει σε επαφή με το νερό μπορεί να διαπεράσει την επιφάνειά του και να βρεθεί κάτω από το νερό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Οι διαδικασίες σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. Πρόσκρουση σε αντικείμενα κάτω από το νερό Μειώστε την ταχύτητα και κινηθείτε με προσοχή όταν οδηγείτε το σκάφος σε ρηχά νερά ή σε περιοχές όπου τα νερά ενδέχεται να κρύβουν κάτω από την επιφάνειά τους εμπόδια που μπορεί να χτυπηθούν από τα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή τον πυθμένα του σκάφους. ΣΗΜΑΝΤΙΚΟ: Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε βυθισμένο αντικείμενο, ή αντικείμενο που επιπλέει, είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται κατ' ανώτατο όριο στα 24 ως 40 χλμ./ώρα (15 ως 25 mph). Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός ή ακόμη και έξω από το σκάφος. Ζημιές από την πρόσκρουση στα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο και/ή το ίδιο το σκάφος. Θυμηθείτε ότι ένα από τα σημαντικότερα πράγματα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών σε τέτοιες περιπτώσεις είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Αν χτυπήσετε ένα βυθισμένο αντικείμενο, σβήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε το σύστημα μετάδοσης κίνησης για τυχόν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Αν υπάρχει πραγματική ή πιθανή ζημιά, το συγκρότημα κινητήρα πρέπει να μεταφερθεί σε ένα εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές Σελίδα M ell ΜΆΙΟς 2011

39 Ενότητα 3 - Στο νερό Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στο κύτος ή τον καθρέφτη, καθώς και για διαρροές νερού. Ο χειρισμός με ζημιές σε βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, στο πηδάλιο ή στον πυθμένα του σκάφους μπορεί να προκαλέσει πρόσθετες ζημιές σε άλλα εξαρτήματα του συγκροτήματος κινητήρα ή να επηρεάσει τον έλεγχο του σκάφους. Αν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Μετακίνηση του βάρους προς τα πίσω (προς την πρύμνη): Κανονικά αυξάνει την ταχύτητα και τον αριθμό στροφών του κινητήρα Προκαλεί την αναπήδηση της πλώρης σε κύματα Αυξάνει τον κίνδυνο να πέσει το επόμενο κύμα μέσα στο σκάφος όταν αυτό σταματήσει να πλανάρει Σε ακραίες περιπτώσεις, ενδέχεται να προκαλέσει την πρόνευση του σκάφους Μετακίνηση του βάρους προς τα εμπρός (προς την πλώρη): Βελτιώνει την ευκολία στο πλανάρισμα Βελτιώνει την πλεύση σε ταραγμένα νερά Σε ακραίες περιπτώσεις, ενδέχεται να κάνει το σκάφος να αλλάζει επανειλημμένα κατεύθυνση (διεύθυνση από την πλώρη) Πυθμένας του σκάφους Για να διατηρηθεί η μέγιστη ταχύτητα, ο πυθμένας του σκάφους πρέπει να καλύπτει τις ακόλουθες προϋποθέσεις: Να είναι καθαρός και απαλλαγμένος από όστρακα και θαλάσσια βλάστηση Να μην έχει παραμορφώσεις και να είναι σχεδόν επίπεδος στη θέση επαφής του με το νερό Να είναι ίσιος και ομαλός εμπρός και πίσω Όταν το σκάφος είναι αγκυροβολημένο, ενδέχεται να συσσωρευτεί θαλάσσια βλάστηση. Η βλάστηση αυτή πρέπει να αφαιρεθεί πριν τεθεί το σκάφος σε λειτουργία, γιατί μπορεί να αποφράξει τις εισαγωγές νερού και να προκαλέσει την υπερθέρμανση του κινητήρα. Σπηλαίωση Σπηλαίωση προκύπτει όταν η ροή του νερού δεν μπορεί να ακολουθήσει το περίγραμμα ενός βυθισμένου αντικειμένου που κινείται με ταχύτητα, όπως είναι το κιβώτιο ταχυτήτων ή η προπέλα. Η σπηλαίωση αυξάνει την ταχύτητα της προπέλας ενώ μειώνει την ταχύτητα του σκάφους. Η σπηλαίωση μπορεί να διαβρώσει έντονα την επιφάνεια του κιβωτίου ταχυτήτων ή της προπέλας. Συνηθισμένες αιτίες σπηλαίωσης είναι: Φύκια ή άλλα σωματίδια που έχουν εμπλακεί στην προπέλα Λυγισμένο πτερύγιο προπέλας Ανυψωμένα σημεία ανωμαλίας ή αιχμηρές άκρες στην προπέλα Αερισμός Η αναρρόφηση αέρα προκαλείται από τον αέρα της επιφάνειας ή τα αέρια της εξάτμισης που εισάγονται γύρω από την προπέλα και προκαλούν την επιτάχυνσή της με μείωση της ταχύτητας του σκάφους. Οι φυσαλίδες αέρα κτυπούν στην επιφάνεια των πτερυγίων της προπέλας και μπορεί να προκαλέσουν διάβρωση της επιφάνειας του πτερυγίου. Εάν δεν διορθωθεί αυτή η κατάσταση, ενδέχεται τελικά να προκληθεί ζημιά (θραύση) του πτερυγίου. Ο υπερβολικός αερισμός συνήθως προκαλείται από τα εξής: Την υπερβολική εξισορρόπηση της μονάδας μετάδοσης κίνησης προς τα έξω Την απουσία ενός δακτυλίου διάχυσης της προπέλας Ζημιές στην προπέλα ή το κιβώτιο ταχυτήτων, που επιτρέπουν στα καυσαέρια να διαφεύγουν ανάμεσα στην προπέλα και το κιβώτιο ταχυτήτων Την τοποθέτηση της μονάδας μετάδοσης κίνησης υπερβολικά ψηλά στον καθρέφτη 90-8M ell ΜΆΙΟς 2011 Σελίδα 31

40 Ενότητα 3 - Στο νερό Υψόμετρο και κλίμα Το υψόμετρο και οι κλιματολογικές συνθήκες επηρεάζουν την απόδοση του συγκροτήματος κινητήρα. Η μείωση της απόδοσης μπορεί να προέλθει από: Μεγαλύτερα υψόμετρα Υψηλότερες θερμοκρασίες Χαμηλές βαρομετρικές πιέσεις Υψηλή υγρασία Για τη βέλτιστη απόδοση του κινητήρα σε εναλλασσόμενες καιρικές συνθήκες, ο κινητήρας πρέπει να έχει την κατάλληλη προπέλα για να μπορεί να λειτουργήσει στις ανώτατες ή σχεδόν στις ανώτατες στροφές του συνιστώμενου μέγιστου εύρους σ.α.λ. με κανονικό φορτίο στις συνήθεις για τη λειτουργία του σκάφους σας καιρικές συνθήκες. Στις περισσότερες περιπτώσεις, οι συνιστώμενες σ.α.λ. μπορούν να επιτευχθούν με αλλαγή της προπέλας με μια άλλη με μικρότερο βήμα. Σύντομες οδηγίες Περίοδος στρωσίματος 20 ωρών ΣΗΜΑΝΤΙΚΟ: Οι πρώτες 20 ώρες λειτουργίας είναι η περίοδος στρωσίματος του κινητήρα. Το σωστό στρώσιμο είναι αναγκαίο για την επίτευξη της ελάχιστης κατανάλωσης λαδιού και της μέγιστης απόδοσης του κινητήρα. Κατά τη διάρκεια αυτής της περιόδου στρωσίματος θα πρέπει να τηρούνται οι ακόλουθοι κανόνες: Κατά τις πρώτες 10 ώρες, μην αφήνετε τον κινητήρα να λειτουργεί κάτω από τις 1500 σ.α.λ. για παρατεταμένα χρονικά διαστήματα. Βάλτε ταχύτητα το συντομότερο δυνατόν μετά την εκκίνηση και ανοίξτε το γκάζι πάνω από τις 1500 σ.α.λ. αν οι συνθήκες επιτρέπουν την ασφαλή λειτουργία. Μην αφήνετε τον κινητήρα να λειτουργεί στην ίδια ταχύτητα για παρατεταμένα χρονικά διαστήματα. Κατά τις πρώτες 10 ώρες, μην υπερβαίνετε τα 3/4 των στροφών που απαιτούνται για τέρμα γκάζι. Κατά τις επόμενες 10 ώρες επιτρέπεται η κατά διαστήματα λειτουργία με τέρμα γκάζι (το πολύ μέχρι 5 λεπτά τη φορά). Αποφύγετε το άνοιγμα του γκαζιού μέχρι τέρμα από τη νεκρά. Μην ανοίγετε τέρμα το γκάζι προτού ο κινητήρας φτάσει στην κανονική θερμοκρασία λειτουργίας. Ελέγχετε συχνά τη στάθμη λαδιού του κινητήρα. Προσθέτετε λάδι σύμφωνα με τις ανάγκες. Είναι φυσιολογικό η κατανάλωση λαδιού να είναι υψηλή κατά τη διάρκεια του στρωσίματος. Μετά την περίοδο στρωσίματος Για να επεκτείνετε όσο το δυνατόν περισσότερο τη διάρκεια ζωής του συγκροτήματος κινητήρα της Mercury MerCruiser, ακολουθήστε τις παρακάτω συστάσεις: Βεβαιωθείτε ότι η προπέλα επιτρέπει στον κινητήρα να λειτουργεί στις ανώτατες, ή σχεδόν στις ανώτατες, στροφές του συνιστώμενου εύρους σ.α.λ. Ανατρέξτε στην ενότητα Προδιαγραφές και Συντήρηση. Λειτουργήστε τον κινητήρα στα 3/4 του γκαζιού ή σε χαμηλότερες στροφές. Αποφεύγετε την παρατεταμένη λειτουργία του κινητήρα με τέρμα γκάζι. Αλλάξτε το λάδι του κινητήρα και το φίλτρο λαδιού. Ανατρέξτε στην ενότητα Συντήρηση. Αλλάξτε το λάδι και το φίλτρο του κιβωτίου ταχυτήτων. Ανατρέξτε στην ενότητα Συντήρηση (μοντέλα με κιβώτιο ταχυτήτων ZF). 1. Έλεγχος στο τέλος της πρώτης σεζόν Στο τέλος της πρώτης σεζόν λειτουργίας, επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για να συνεννοηθείτε σχετικά με τις προγραμματισμένες εργασίες συντήρησης και/ή να προχωρήσετε στη διεξαγωγή τους. Αν βρίσκεστε σε περιοχή που το προϊόν λειτουργεί συνεχώς όλο το χρόνο θα πρέπει να επικοινωνείτε με τον αντιπρόσωπό σας μετά από τις πρώτες 100 ώρες λειτουργίας ή μία φορά το χρόνο, όποιο από τα δύο συμβεί πρώτα. 1. Απαιτείται αλλαγή υγρών και φίλτρου μετά τις πρώτες 25 ώρες και στη συνέχεια κάθε 100 ώρες. Σελίδα M ell ΜΆΙΟς 2011

41 Πίνακας περιεχομένων Ενότητα 4 - Προδιαγραφές Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας Απαιτήσεις καυσίμου Ποιότητα καυσίμων Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.) Βενζίνες που περιέχουν αλκοόλες Λάδι μηχανής Προδιαγραφές κινητήρα Tow Sports 5.7 MPI Προδιαγραφές υγρών Κινητήρας Κιβώτιο ταχυτήτων M ell ΜΆΙΟς 2011 Σελίδα 33

42 Ενότητα 4 - Προδιαγραφές Σ.α.λ. κρουαζιέρας Η πρόοδος στον τομέα των υλικών και του σχεδιασμού επιτρέπει στους σύγχρονους εσωλέμβιους κινητήρες να λειτουργούν σε υψηλότερες στροφές κινητήρα απ' ότι αυτοί που κατασκευάζονταν στο παρελθόν. Οι αυξημένες σ.α.λ. αυξάνουν σημαντικά την ιπποδύναμη αυτών των νέων κινητήρων και αποτελεί σημαντικό παράγοντα για την απόδοση και την αποτελεσματικότητα. Τα υλικά και ο σχεδιασμός των νέων κινητήρων επιτρέπουν την επίτευξη των υψηλότερων αυτών στροφών χωρίς επιπτώσεις στην ανθεκτικότητα του κινητήρα. Η τοποθέτηση υπερβολικά μεγάλης προπέλας για τη μείωση των σ.α.λ. κρουαζιέρας στα προηγούμενα επίπεδα καθιστά τον κινητήρα πιο ευάλωτο σε ζημιές λόγω αυτανάφλεξης και προανάφλεξης. Τα συνιστώμενα εύρη σ.α.λ. κρουαζιέρας είναι: Σ.α.λ. κρουαζιέρας για μέγιστες επιδόσεις Μοντέλο Εύρος σ.α.λ. Tow Sports 5.7 MPI Απαιτήσεις καυσίμου ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης θεωρείται κακή χρήση του κινητήρα και τυχόν βλάβες που προκύπτουν κατ αυτόν τον τρόπο δεν καλύπτονται από την περιορισμένη εγγύηση. Ποιότητα καυσίμων Οι κινητήρες της Mercury MerCruiser λειτουργούν ικανοποιητικά όταν χρησιμοποιείται γνωστή μάρκα αμόλυβδης βενζίνης η οποία συμφωνεί με τις ακόλουθες προδιαγραφές: Η.Π.Α. και Καναδάς όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 87 (R+M)/2. Επίσης, αποδεκτή είναι και η βενζίνη Premium 92 (R+M)/2 Οκτάνια. Μη χρησιμοποιείτε βενζίνη super. Εκτός Η.Π.Α. και Καναδά όταν έχει ελάχιστο αναγραφόμενο αριθμό οκτανίων 91 RON. Επίσης, αποδεκτή είναι και η βενζίνη Premium (98 RON). Εάν δεν υπάρχει διαθέσιμη αμόλυβδη βενζίνη, χρησιμοποιήστε βενζίνη super γνωστής μάρκας. Χρήση ανασχηματισμένων (οξυγονούχων) βενζινών (μόνο για τις Η.Π.Α.) Αυτός ο τύπος βενζίνης απαιτείται για ορισμένες περιοχές των Η.Π.Α. Τα δύο είδη οξυγονούχων οργανικών ενώσεων που χρησιμοποιούνται στα καύσιμα αυτά είναι η αλκοόλη (Αιθανόλη) και ο αιθέρας (ΜΤΒΕ ή ΕΤΒΕ). Εάν το οξυγονούχο συστατικό που χρησιμοποιείται στη βενζίνη της περιοχής σας είναι η αιθανόλη, ανατρέξτε στην ενότητα Βενζίνες που περιέχουν αλκοόλες. Αυτές οι ανασχηματισμένες βενζίνες είναι αποδεκτές προς χρήση για τον κινητήρα σας της Mercury MerCruiser. Βενζίνες που περιέχουν αλκοόλες Εάν η βενζίνη της περιοχής σας περιέχει είτε μεθανόλη (μεθυλική αλκοόλη) είτε αιθανόλη (αιθυλική αλκοόλη), θα πρέπει να γνωρίζετε ορισμένες επιβλαβείς συνέπειες που μπορεί να υπάρξουν. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα το διαχωρισμό του μείγματος νερού/αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury MerCruiser μπορούν να αντέξουν μέχρι 10% περιεκτικότητα σε αλκοόλη της βενζίνης. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε ότι οι βενζίνες που περιέχουν αλκοόλες μπορεί να προκαλέσουν τα εξής: Διάβρωση των μεταλλικών εξαρτημάτων Αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Δυσκολία εκκίνησης και λειτουργίας του κινητήρα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών που έχει η βενζίνη με αλκοόλη, συνιστάται η χρήση μόνο βενζίνης χωρίς αλκοόλη, όπου είναι δυνατόν. Αν το μόνο καύσιμο που διατίθεται περιέχει αλκοόλη ή αν δεν γνωρίζετε αν το καύσιμο περιέχει αλκοόλη ή όχι, κάντε πιο συχνά επιθεώρηση για διαρροές ή αφύσικη φθορά. Σελίδα M ell ΜΆΙΟς 2011

43 Ενότητα 4 - Προδιαγραφές ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας Mercury MerCruiser λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, μην αφήνετε τη βενζίνη στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Στα αυτοκίνητα τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, ενώ τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. Λάδι μηχανής Για να λάβετε βέλτιστη απόδοση από τον κινητήρα και να έχετε μέγιστη προστασία, συνιστούμε να χρησιμοποιήσετε το παρακάτω λάδι: Εφαρμογή Όλοι οι κινητήρες MerCruiser Συνιστώμενο λάδι Πλήρως συνθετικό λάδι κινητήρα Mercury MerCruiser, 20W-40, με προδιαγραφές NMMA FC-W Αν δεν υπάρχει διαθέσιμο πλήρως συνθετικό λάδι Mercury MerCruiser, 20W-40, μπορείτε να χρησιμοποιήσετε τα παρακάτω λιπαντικά με τη σειρά που αναφέρονται στην παρούσα σύσταση: 1. Συνθετικό λάδι τετράχρονων κινητήρων MerCruiser, 25W-40 της Mercury/Quicksilver, με προδιαγραφές NMMA FC-W 2. Λάδι τετράχρονων κινητήρων MerCruiser, 25W-40 της Mercury/Quicksilver, με προδιαγραφές NMMA FC-W 3. Άλλες γνωστές μάρκες λαδιών τετράχρονων κινητήρων με προδιαγραφές NMMA FC-W 4. Απορρυπαντικό λάδι αυτοκινήτων κανονικού βάρους και κανονικού βαθμού σύμφωνα με το παρακάτω διάγραμμα λειτουργίας. ΣΗΜΕΙΩΣΗ: Δεν συνιστούμε τη χρήση μη απορρυπαντικών λαδιών, λαδιών με πολλαπλό ιξώδες (διαφορετικών από τα προδιαγεγραμμένα), συνθετικών λαδιών χωρίς προδιαγραφές FC-W, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά προσθετικά. Mercury Full-Synthetic MerCruiser Engine Oil, 20W-40, NMMA FC-W rted ORDER OF PREFERENCE MerCruiser/Quicksilver 25W-40 Synthetic Blend, NMMA FC-W rted 4-cycle MerCruiser oil Mercury/Quicksilver 25W-40, NMMA FC-W rted 4-cycle MerCruiser oil Other recognized rnds of NMMA FC-W rted oils SAE40W SAE30W SAE 20W 0 C (32 F) AIR TEMPERATURE 10 C (50 F) Προδιαγραφές κινητήρα Tow Sports 5.7 MPI ΣΗΜΕΙΩΣΗ: Οι προδιαγραφές απόδοσης έχουν ληφθεί και διορθωθεί σύμφωνα με τα πρότυπα SAE J1228/ISO 8665 που αφορούν την ισχύ στροφαλοφόρου άξονα. Όλες οι μετρήσεις λαμβάνονται με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. Το εύρος σ.α.λ. μετρήθηκε με τη χρήση ακριβούς στροφόμετρου σέρβις, με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. Η πίεση λαδιού πρέπει να ελέγχεται με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. ΣΗΜΕΙΩΣΗ: Οι προδιαγραφές πίεσης λαδιού παρέχονται για αναφορά μόνο και μπορεί να ποικίλουν. 90-8M ell ΜΆΙΟς 2011 Σελίδα 35

44 Ενότητα 4 - Προδιαγραφές Ισχύς άξονα προπέλας Κυβισμός Ένταση ρεύματος εναλλάκτη Σ.Α.Λ. Ελάχιστη πίεση λαδιού Ζεστό Κρύο 224 kw (300 hp) 5,7 L (350 cid) 72 A 65 A Τελείως ανοικτό γκάζι Περιοριστής στροφών 5150 Ρελαντί στη νεκρά 600 Στις 2000 σ.α.λ. Στο ρελαντί 124 kp (18 psi) 41 kp (6 psi) Θερμοστάτης Υδρόψυκτα μοντέλα θαλασσινού νερού 71 C (160 F) Χρονισμός στο ρελαντί Δεν ρυθμίζεται Σειρά ανάφλεξης Ελάχιστη ονομαστική ισχύς μπαταρίας Μοντέλα μη DTS 750 CCA, 950 MCA, 180 Ah Τύπος μπουζί AC Pltinum (AC ) Διάκενο μπουζί Σύστημα Ελέγχου Εκπομπών Προδιαγραφές υγρών Κινητήρας ΣΗΜΑΝΤΙΚΟ: Όλες οι τιμές χωρητικότητας είναι κατά προσέγγιση μετρήσεις των υγρών. Όλα τα μοντέλα Χωρητικότητα Τύπος υγρού 1,5 mm (0.060 in.) Ηλεκτρονικός έλεγχος κινητήρα (EC) Λάδι κινητήρα (με το φίλτρο) 4,25 L (4.5 US qt.) Πλήρως συνθετικό λάδι κινητήρα Mercury MerCruiser, 20W-40 Σύστημα ψύξης θαλασσινού νερού (μόνο για λειτουργία σε χαμηλές θερμοκρασίες) 20 L (21 US qt.) Προπυλενική γλυκόλη και καθαρό νερό Κλειστό σύστημα ψύξης Κιβώτιο ταχυτήτων 19 L (20 US qt.) Ψυκτικό υγρό/αντιψυκτικό μεγάλης διάρκειας ζωής Mercury ή ψυκτικό υγρό αιθυλενογλυκόλης 5/100 μεγάλης διάρκειας ζωής, αναμεμειγμένο σε αναλογία 50/50 με καθαρό νερό Μοντέλο Χωρητικότητα Τύπος υγρού 5000 A 2,84 L (3.00 US qt.) 5000 V 3,30 L (3.50 US qt.) 71C In-Line (Σε σειρά) 1,66 L (1.75 US qt.) Μειωτήρας 71C 2,84 L (3.00 US qt.) Μονάδα μετάδοσης κίνησης V με χειριστήριο 71C 1,66 L (1.75 US qt.) 72C σε σειρά 1,66 L (1.75 US qt.) Μειωτήρας 72C 1,66 L (1.75 US qt.) Μονάδα μετάδοσης κίνησης V με χειριστήριο 72C 1,66 L (1.75 US qt.) Μονάδα μετάδοσης κίνησης V 72C 3,79 L (4.00 US qt.) 63A 4,00 L (4.50 US qt.) 63V 4,00 L (4.50 US qt.) 45C Tow Sports 1,77 L (60 oz.) Μονάδα μετάδοσης κίνησης V με χειριστήριο 45C 1,90 L (64 oz.) 45C σε σειρά 1,94 L (66 oz.) Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III ΣΗΜΕΙΩΣΗ: Οι εφαρμογές μονάδας μετάδοσης κίνησης V Wlters έχουν δύο σημεία σέρβις υγρού: το κιβώτιο ταχυτήτων και το κιβώτιο της μονάδας μετάδοσης v. Για πληροφορίες σχετικά με τη χωρητικότητα και τα χρονικά διαστήματα, ανατρέξτε στο εγχειρίδιο κατόχου της Wlters. Σελίδα M ell ΜΆΙΟς 2011

45 Πίνακας περιεχομένων Ενότητα 5 - Συντήρηση Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Ευθύνες αντιπροσώπου Συντήρηση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονοδιάγραμμα συντήρησης Εσωλέμβια μοντέλα Τακτική συντήρηση Προγραμματισμένη συντήρηση Ημερολόγιο συντήρησης Λάδι κινητήρα Έλεγχος Πλήρωση Αλλαγή λαδιού και φίλτρου Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα Αντλία αποστράγγισης λαδιού κινητήρα Αλλαγή του φίλτρου Υγρό κιβωτίου ταχυτήτων Έλεγχος ενώ ο κινητήρας είναι ζεστός Έλεγχος ενώ ο κινητήρας είναι κρύος Αλλαγή Ψυκτικό υγρό κινητήρα Έλεγχος Πλήρωση Αλλαγή Καθαρισμός της φλογοπαγίδας Θετική βαλβίδα εξαέρωσης κάρτερ (PCV) Αλλαγή Αλλαγή φίλτρου καυσίμου διαχωρισμού νερού Μοντέλα GEN II Μοντέλα GEN IIΙ Φίλτρο καυσίμου διαχωρισμού νερού (MPI) Φίλτρο καυσίμου διαχωρισμού νερού Μοντέλα GEN II Αφαίρεση Τοποθέτηση Φίλτρο καυσίμου σε σειρά Λίπανση Ντίζα γκαζιού Σύνδεσμος κιβωτίου ταχυτήτων Ιμάντας μετάδοσης κίνησης από σερπεντινίτη Έλεγχος Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης Έκπλυση του συγκροτήματος κινητήρα Tow Sports Το σκάφος έξω από το νερό Το σκάφος στο νερό Μπαταρία Προφυλάξεις σχετικά με την μπαταρία για εφαρμογές πολλαπλών κινητήρων EFI M ell ΜΆΙΟς 2011 Σελίδα 37

46 Ενότητα 5 - Συντήρηση Ευθύνες ιδιοκτήτη/χειριστή Είναι ευθύνη του χειριστή να διενεργεί όλους τους ελέγχους ασφαλείας, να τηρεί όλες τις οδηγίες λίπανσης και συντήρησης ώστε να διασφαλίζεται η ασφαλής λειτουργία και να επιστρέφει τη μονάδα σε εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser προκειμένου να διενεργηθεί περιοδικός έλεγχος. Το σύνηθες σέρβις συντήρησης και τα ανταλλακτικά είναι ευθύνη του ιδιοκτήτη/χειριστή και, ως εκ τούτου, δεν θεωρούνται ελαττώματα εργασίας ή υλικών σύμφωνα με τους όρους της εγγύησης. Η ανάγκη διενέργειας των εργασιών συντήρησης εξαρτάται και από τις προσωπικές συνήθειες λειτουργίας και χρήσης. Η κατάλληλη συντήρηση και φροντίδα του συγκροτήματος κινητήρα διασφαλίζει βέλτιστη απόδοση και αξιοπιστία και περιορίζει στο ελάχιστο τα συνολικά έξοδα λειτουργίας. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser για βοηθήματα σέρβις. Ευθύνες αντιπροσώπου Στις ευθύνες του αντιπροσώπου προς τον πελάτη περιλαμβάνονται γενικές εργασίες επιθεώρησης και προετοιμασίας πριν από την παράδοση, όπως: Ο έλεγχος για το σωστό εξοπλισμό του σκάφους. Πριν από την παράδοση, βεβαιωθείτε ότι το συγκρότημα κινητήρα Mercury MerCruiser και ο λοιπός εξοπλισμός λειτουργούν κανονικά. Πραγματοποιήστε όλες τις απαραίτητες ρυθμίσεις για να εξασφαλίσετε τις μέγιστες επιδόσεις. Εξοικείωση του πελάτη με τον εξοπλισμό του σκάφους. Εξηγήστε του και δείξτε του πώς λειτουργεί το συγκρότημα κινητήρα και το σκάφος. Συμπληρώστε ένα αντίτυπο της λίστας ελέγχου εργασιών επιθεώρησης πριν από την παράδοση. Ο αντιπρόσωπος πώλησης πρέπει να συμπληρώσει την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Συντήρηση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. ΣΗΜΑΝΤΙΚΟ: Ανατρέξτε στο χρονοδιάγραμμα συντήρησης για την πλήρη λίστα όλων των προγραμματισμένων εργασιών συντήρησης που πρέπει να διεξαχθούν. Ένα συνεργείο ή άτομο επιλογής του ιδιοκτήτη μπορεί να συντηρήσει, να αντικαταστήσει ή να επισκευάσει τις συσκευές και τα συστήματα ελέγχου εκπομπών. Ορισμένες εργασίες συντήρησης πρέπει να διενεργούνται μόνο από εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Πριν επιχειρήσετε οποιαδήποτε εργασία συντήρησης ή επισκευής που δεν καλύπτεται από αυτό το εγχειρίδιο, συνιστάται να αγοράσετε και να διαβάσετε προσεκτικά το σχετικό εγχειρίδιο συντήρησης της Mercury MerCruiser. ΣΗΜΕΙΩΣΗ: Τα σημεία συντήρησης διακρίνονται βάσει του χρωματικού κώδικα για να εντοπίζονται εύκολα. Χρωματικοί κωδικοί σημείων συντήρησης Κίτρινο Μαύρο Καφέ Μπλε Λάδι κινητήρα Βαλβολίνη μονάδας μετάδοσης κίνησης Υγρό υδραυλικού τιμονιού Αποστράγγιση ή έκπλυση Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Ο σύγχρονος θαλάσσιος εξοπλισμός, όπως ο κινητήρας Mercury MerCruiser, είναι εξοπλισμός υψηλής τεχνολογίας. Τα συστήματα ηλεκτρονικής ανάφλεξης και τα ειδικά συστήματα τροφοδοσίας καυσίμου παρέχουν τη δυνατότητα μεγαλύτερης εξοικονόμησης καυσίμου, αλλά είναι και περισσότερο περίπλοκα για τον μη εκπαιδευμένο μηχανικό. Εάν ανήκετε στην κατηγορία των ατόμων που καταπιάνονται με μαστορέματα, διαβάστε τα παρακάτω. Σελίδα M ell ΜΆΙΟς 2011

47 Ενότητα 5 - Συντήρηση Μην επιχειρείτε επισκευές, χωρίς να γνωρίζετε τις προφυλάξεις, τις προειδοποιήσεις και τις σχετικές διαδικασίες. Μέλημά μας είναι η ασφάλειά σας. Εάν θέλετε να κάνετε μόνοι σας το σέρβις του προϊόντος, σας συνιστούμε να παραγγείλετε το εγχειρίδιο συντήρησης που αφορά το μοντέλο του κινητήρα σας. Στο εγχειρίδιο συντήρησης αναφέρονται οι διαδικασίες που πρέπει να ακολουθήσετε. Η γλώσσα είναι τεχνική και, ως εκ τούτου, υπάρχει περίπτωση να μην είστε σε θέση να κατανοήσετε κάποιες από τις διαδικασίες. Μην επιχειρήσετε να κάνετε επισκευές, εάν δεν έχετε κατανοήσεις τις σχετικές διαδικασίες. Υπάρχουν ειδικά εργαλεία και εξοπλισμός που απαιτούνται για τη διεξαγωγή ορισμένων εργασιών επισκευής. Μην επιχειρήσετε να κάνετε τις συγκεκριμένες επισκευές, εάν δεν έχετε τα ειδικά εργαλεία και/ή τον εξοπλισμό στη διάθεσή σας. Μπορεί να προκαλέσετε ζημιά στο προϊόν, εκτός από το κόστος με το οποίο θα επιβαρυνθείτε από τον αντιπρόσωπο. Επίσης, εάν αποσυναρμολογήσετε τμήμα του κινητήρα ή του συγκροτήματος μετάδοσης κίνησης και δεν είστε σε θέση να το επισκευάσετε, το σύστημα θα πρέπει να επανασυναρμολογηθεί από μηχανικό της αντιπροσωπείας και να δοκιμαστεί, προκειμένου να εντοπιστεί το πρόβλημα. Αυτό θα σας κοστίσει περισσότερο από το να απευθυνθείτε εξαρχής στον αντιπρόσωπο για τη λύση του προβλήματος. Μπορεί να χρειάζεται μια απλή ρύθμιση για την αντιμετώπιση του προβλήματος. Μην επιχειρήσετε να επικοινωνήσετε τηλεφωνικά με τον αντιπρόσωπο, το γραφείο σέρβις ή το εργοστάσιο για εξασφαλίσετε τη διάγνωση του προβλήματος και να μάθετε ποια είναι η διαδικασία επισκευής. Δεν είναι εύκολη η διάγνωση ενός προβλήματος δια τηλεφώνου. Ο εξουσιοδοτημένος αντιπρόσωπος υπάρχει για να διενεργεί εργασίες σέρβις στο συγκρότημα του κινητήρα σας. Στις αντιπροσωπείες απασχολούνται εκπαιδευμένοι από την εταιρεία μηχανικοί. Συνιστάται η διεξαγωγή τακτικών ελέγχων συντήρησης του συγκροτήματος κινητήρα από τον αντιπρόσωπο. Το φθινόπωρο, μπορείτε να ζητήσετε να προετοιμάσουν τον κινητήρα σας για το χειμώνα και, πριν από τη σεζόν λειτουργίας, να του κάνουν σέρβις. Με αυτόν τον τρόπο, μειώνονται οι πιθανότητες εμφάνισης προβλημάτων κατά τη σεζόν λειτουργίας, γεγονός που σας επιτρέπει να απολαύσετε τα ταξίδια σας. Επιθεώρηση Επιθεωρείτε τακτικά το συγκρότημα κινητήρα για να μπορείτε να το διατηρείτε σε άριστη κατάσταση λειτουργίας και να προλαβαίνετε τα ενδεχόμενα προβλήματα. Πρέπει να γίνεται προσεκτικός έλεγχος ολόκληρου του συγκροτήματος κινητήρα, συμπεριλαμβανομένων όλων των προσπελάσιμων μερών του κινητήρα. Ελέγξτε για τυχόν χαλαρά, κατεστραμμένα ή απόντα εξαρτήματα, ελέγξτε τους ελαστικούς σωλήνες και τους σφιγκτήρες. Σφίξτε ή αντικαταστήστε, ανάλογα με την περίπτωση. Ελέγξτε τα καλώδια των μπουζί και τα ηλεκτρικά καλώδια για τυχόν φθορές. Αφαιρέστε και επιθεωρήστε την προπέλα. Εάν είναι πολύ χαρακωμένη, σκεβρωμένη ή έχει ρωγμές, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Επιδιορθώστε τις χαρακιές και τις ζημιές λόγω διάβρωσης στο εξωτερικό φινίρισμα του συγκροτήματος κινητήρα. Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Χρονοδιάγραμμα συντήρησης Εσωλέμβια μοντέλα Τακτική συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. Χρονικό διάστημα Αρχή κάθε ημέρας Στο τέλος κάθε ημέρας Συντήρηση που πρόκειται να διενεργηθεί Ελέγξτε τη στάθμη λαδιού του κινητήρα. Μπορείτε να επεκτείνετε το διάστημα αυτό με βάση την εμπειρία σας με το προϊόν. Ελέγξτε τη στάθμη υγρών του κιβωτίου ταχυτήτων. Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ξεπλένετε το τμήμα θαλασσινού νερού του συστήματος ψύξης μετά από κάθε χρήση. Εβδομαδιαίως Κάθε δύο μήνες ή 50 ώρες Ελέγξτε τις εισαγωγές νερού για σωματίδια ή θαλάσσια βλάστηση. Ελέγξτε τη σήτα θαλασσινού νερού, αν υπάρχει, και καθαρίστε την. Ελέγξτε τη στάθμη του ψυκτικού υγρού. Ελέγξτε το υγρό κιβωτίου ταχυτήτων. Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ψεκάστε το συγκρότημα του κινητήρα με αντιδιαβρωτικό σπρέι. Ελέγξτε τις συνδέσεις της μπαταρίας και τη στάθμη του υγρού. Βεβαιωθείτε ότι οι μετρητές και οι συνδέσεις της καλωδίωσης είναι καλά στερεωμένα. Καθαρίστε τους δείκτες. Αν χρησιμοποιείτε τον κινητήρα σε αλμυρό νερό, μειώστε το διάστημα σε κάθε 25 ώρες ή 30 ημέρες, οποιοδήποτε από τα δύο συμβεί πρώτο. 90-8M ell ΜΆΙΟς 2011 Σελίδα 39

48 Ενότητα 5 - Συντήρηση Προγραμματισμένη συντήρηση ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. Χρονικό διάστημα Μετά την αρχική περίοδο στρωσίματος 20 ωρών Κάθε 100 ώρες ή ετησίως (οποιοδήποτε συμβεί πρώτα) Κάθε 300 ώρες ή 3 έτη (οποιοδήποτε συμβεί πρώτα) Κάθε 5 χρόνια Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Συντήρηση που πρόκειται να διενεργηθεί Αλλάξτε το λάδι και το φίλτρο του κιβωτίου ταχυτήτων. Η ZF Mrine απαιτεί την αλλαγή του υγρού και του φίλτρου του κιβωτίου ταχυτήτων για να διατηρηθεί η κάλυψη από την εγγύηση. Ρετουσάρετε τη βαφή του συγκροτήματος κινητήρα. Αλλάξτε το λάδι και το φίλτρο του κινητήρα. Αλλάξτε το υγρό του κιβωτίου ταχυτήτων (μοντέλα με κιβώτιο ταχυτήτων). Αντικαταστήστε το στοιχείο φίλτρου καυσίμου διαχωρισμού νερού. Καθαρίστε τη φλογοπαγίδα, το σιγαστήρα IAC (κινητήρες MPI) και τους ελαστικούς σωλήνες αερισμού κάρτερ. Επιθεωρήστε τη βαλβίδα PCV, αν υπάρχει. Επιθεωρήστε την κατάσταση και την τάνυση των ιμάντων. Στα μοντέλα με κλειστή ψύξη, ελέγξτε τη στάθμη του ψυκτικού υγρού και τη συγκέντρωση του αντιψυκτικού ώστε να παρέχεται επαρκής προστασία από το πάγωμα. Διορθώστε αν απαιτείται. Ανατρέξτε στην ενότηταπροδιαγραφές. Ελέγξτε τις βάσεις στερέωσης του κινητήρα για σταθερότητα και συσφίξτε σύμφωνα με τις προδιαγραφές αν χρειάζεται. Ελέγξτε το ηλεκτρικό σύστημα για χαλαρά, κατεστραμμένα ή διαβρωμένα συνδετικά τεμάχια. Ελέγξτε την κατάσταση των μπουζί, των μπουζοκαλωδίων, του καπακιού του διανομέα και του ρότορα, αν υπάρχουν. Αντικαταστήστε αν χρειάζεται. Ελέγξτε αν είναι σφιγμένοι οι σφιγκτήρες των εύκαμπτων σωλήνων του συστήματος ψύξης και του συστήματος εξαγωγής. Επιθεωρήστε και τα δύο συστήματα για ζημιά ή διαρροές. Αποσυναρμολογήστε και επιθεωρήστε την αντλία θαλασσινού νερού και αντικαταστήστε τα φθαρμένα εξαρτήματα. Στα μοντέλα με κλειστό σύστημα ψύξης, καθαρίστε το τμήμα θαλασσινού νερού του κλειστού συστήματος ψύξης. Καθαρίστε, επιθεωρήστε και δοκιμάστε την τάπα πίεσης του κλειστού συστήματος ψύξης. Επιθεωρήστε τα εξαρτήματα του συστήματος εξαγωγής. Αν το συγκρότημα κινητήρα ήταν εφοδιασμένο με διαφράγματα νερού (βαλβίδες κλαπέτου), βεβαιωθείτε ότι αυτά δεν λείπουν ή δεν έχουν φθαρεί. Στα μοντέλα με κλειστό σύστημα ψύξης, αντικαταστήστε το ψυκτικό/αντιψυκτικό. Αντικαθιστάτε κάθε δύο χρόνια αν δεν χρησιμοποιείτε ψυκτικό υγρό/αντιψυκτικό μεγάλης διάρκειας ζωής. Ημερολόγιο συντήρησης Καταγράψτε όλες τις εργασίες συντήρησης που έγιναν στο συγκρότημα κινητήρα σας. Φροντίστε να κρατάτε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. Ημερομηνία Εργασίες συντήρησης Ώρες κινητήρα Σελίδα M ell ΜΆΙΟς 2011

49 Ενότητα 5 - Συντήρηση Λάδι κινητήρα ΕΙΔΟΠΟΙΗΣΗ Η απόρριψη λαδιών, ψυκτικών υγρών ή άλλων υγρών του κινητήρα και της μονάδας μετάδοσης κίνησης στο περιβάλλον απαγορεύεται από το νόμο. Φροντίστε να μη χύνετε λάδια, ψυκτικά υγρά ή άλλα υγρά στο περιβάλλον κατά τη χρήση ή το σέρβις του σκάφους σας. Να λαμβάνετε υπόψη τους τοπικούς περιορισμούς που αφορούν την απόρριψη ή την ανακύκλωση απορριμμάτων, και να συλλέγετε και να απορρίπτετε τα υγρά με τον απαιτούμενο τρόπο. Έλεγχος 1. Σβήστε τον κινητήρα. Περιμένετε περίπου 5 λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σε ηρεμία στο νερό. 2. Βγάλτε το δείκτη στάθμης. Σκουπίστε τον και βάλτε τον ξανά ολόκληρο μέσα στον σωλήνα. Περιμένετε 60 δευτερόλεπτα για να φύγει ο παγιδευμένος αέρας. ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι ο δείκτης στάθμης είναι τοποθετημένος με τις ενδείξεις στάθμης λαδιού να βλέπουν το πίσω μέρος του κινητήρα (πλευρά σφονδύλου). - Σωλήνας δείκτη στάθμης λαδιού 6076 ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 3. Βγάλτε το δείκτη στάθμης και παρατηρήστε τη στάθμη λαδιού. Η στάθμη πρέπει να βρίσκεται μεταξύ των ενδείξεων FULL (πλήρες) ή OK (επιτρεπτό όριο) και ADD (προσθήκη). Ξαναβάλτε τον δείκτη στάθμης στον σωλήνα δείκτη. Πλήρωση ΣΗΜΑΝΤΙΚΟ: Μη γεμίζετε υπερβολικά τον κινητήρα με λάδι. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα τον δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού ή υγρού που χρειάζεται. 1. Βγάλτε το καπάκι πλήρωσης λαδιού. - Καπάκι πλήρωσης λαδιού 6077 ΣΗΜΑΝΤΙΚΟ: Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. 90-8M ell ΜΆΙΟς 2011 Σελίδα 41

50 Ενότητα 5 - Συντήρηση 2. Προσθέστε το λάδι κινητήρα που απαιτείται ώστε η στάθμη να έλθει έως την ένδειξη full ή OK του δείκτη στάθμης, αλλά όχι πιο πάνω. Ελέγξτε ξανά τη στάθμη του λαδιού. 3. Επανατοποθετήστε το καπάκι πλήρωσης. Tow Sports 5.7 MPI Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 4,25 L (4.5 US qt.) Πλήρως συνθετικό λάδι κινητήρα Mercury MerCruiser, 20W-40 Αλλαγή λαδιού και φίλτρου Ανατρέξτε στο πρόγραμμα συντήρησης για πληροφορίες σχετικά με το διάστημα αλλαγής. Η αλλαγή λαδιού πρέπει να γίνεται πριν από την αποθήκευση του σκάφους. ΣΗΜΑΝΤΙΚΟ: Η αλλαγή του λαδιού πρέπει να γίνεται όταν ο κινητήρας είναι ζεστός. Το ζεστό λάδι ρέει πιο ομαλά, συμπαρασύροντας περισσότερους ρύπους. Χρησιμοποιείτε μόνο το συνιστώμενο λάδι κινητήρα (ανατρέξτε στις προδιαγραφές). Σύστημα εύκολης αποστράγγισης λαδιού κινητήρα ΣΗΜΕΙΩΣΗ: Για την εκτέλεση αυτής της διαδικασίας, το σκάφος πρέπει να βρίσκεται έξω από το νερό. 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. 2. Αφαιρέστε την τάπα αποστράγγισης σεντίνας. 3. Τραβήξτε την πρόσδεση μέσα από το σιφόνι της σεντίνας. c f d e Τάπα αποστράγγισης σεντίνας - Πρόσδεση c - Κλιπ d - Τάπα εύκαμπτου σωλήνα αποστράγγισης λαδιού e - Εύκαμπτος σωλήνας αποστράγγισης λαδιού f - Φλάντζα αποστράγγισης σεντίνας 4. Τοποθετήστε τον εύκαμπτο σωλήνα αποστράγγισης λαδιού σε ένα κατάλληλο δοχείο. 5. Αφαιρέστε την τάπα αποστράγγισης από τον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 6. Όταν το λάδι αποστραγγιστεί τελείως, τοποθετήστε πάλι την τάπα αποστράγγισης στον εύκαμπτο σωλήνα αποστράγγισης λαδιού. 7. Πιέστε τον εύκαμπτο σωλήνα μέσω του σιφονιού αποστράγγισης σεντίνας και τοποθετήστε την τάπα. Αντλία αποστράγγισης λαδιού κινητήρα 1. Ξεσφίξτε το φίλτρο λαδιού για να αεριστεί το σύστημα. 2. Βγάλτε το δείκτη στάθμης. Σελίδα M ell ΜΆΙΟς 2011

51 Ενότητα 5 - Συντήρηση 3. Τοποθετήστε την αντλία λαδιού στο σωλήνα δείκτη στάθμης λαδιού. c mc Τυπική αντλία λαδιού - Σωλήνας δείκτη στάθμης λαδιού c - Εύκαμπτος σωλήνας αποστράγγισης λαδιού 4. Εισάγετε το άκρο του εύκαμπτου σωλήνα της αντλίας λαδιού κάρτερ σε ένα κατάλληλο δοχείο και χρησιμοποιώντας τον μοχλό, αντλήστε μέχρι να αδειάσει το κάρτερ. 5. Αφαιρέστε την αντλία. 6. Τοποθετήστε το δείκτη στάθμης. Αλλαγή του φίλτρου 1. Αφαιρέστε και απορρίψτε το φίλτρο λαδιού Εξάτμιση σε σειρά - Φίλτρο λαδιού Εξάτμιση μονάδας μετάδοσης κίνησης V 2. Αλείψτε το στεγανοποιητικό δακτύλιο του καινούργιου φίλτρου με λάδι κινητήρα και εγκαταστήστε τον. 3. Σφίξτε καλά το φίλτρο λαδιού (ακολουθώντας τις οδηγίες του κατασκευαστή του φίλτρου). Μη σφίγγετε υπερβολικά. 4. Βγάλτε το καπάκι πλήρωσης λαδιού. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα το δείκτη στάθμης λαδιού για να προσδιορίσετε την ακριβή ποσότητα λαδιού που χρειάζεται. 5. Προσθέστε το συνιστώμενο λάδι κινητήρα μέχρι να φτάσει η ένδειξη της στάθμης στο κάτω μέρος της ένδειξης OK (επιτρεπτό όριο) του δείκτη στάθμης λαδιού. 6. Έχοντας το σκάφος σταματημένο στο νερό, ελέγξτε τη στάθμη λαδιού και προσθέστε το συνιστώμενο υγρό ώστε να έρθει η στάθμη του λαδιού ως την ένδειξη full (γεμάτο) ή OK (επιτρεπτό όριο), αλλά όχι πιο πάνω. ΣΗΜΕΙΩΣΗ: Η προσθήκη 0,95 L (1 qt) λαδιού κινητήρα θα ανεβάσει την ένδειξη από το σημάδι dd στην κορυφή του σημαδιού OK. Tow Sports 5.7 MPI Χωρητικότητα Τύπος υγρού Λάδι κινητήρα (με το φίλτρο) 4,25 L (4.5 US qt.) Πλήρως συνθετικό λάδι κινητήρα Mercury MerCruiser, 20W Βάλτε εμπρός τον κινητήρα, αφήστε τον να λειτουργήσει για τρία λεπτά και ελέγξτε για τυχόν διαρροές. Σβήστε τον κινητήρα. Περιμένετε περίπου 5 λεπτά μέχρι να κατακαθίσει το λάδι στο δοχείο. Το σκάφος πρέπει να είναι σε ηρεμία στο νερό. 90-8M ell ΜΆΙΟς 2011 Σελίδα 43

52 Ενότητα 5 - Συντήρηση Υγρό κιβωτίου ταχυτήτων Έλεγχος ενώ ο κινητήρας είναι ζεστός 1. Κιβώτια ταχυτήτων Velvet Drive - Σταματήστε τον κινητήρα και ελέγξτε αμέσως τη στάθμη υγρού γυρίζοντας τη λαβή σχήματος Τ αριστερόστροφα, για την αφαίρεση του δείκτη λαδιού. Η στάθμη του υγρού πρέπει να είναι στην ένδειξη FULL (ΓΕΜΑΤΟ). Εάν είναι χαμηλά, προσθέστε υγρό μέσω του σωλήνα του δείκτη στα κιβώτια ταχυτήτων. 2. Κιβώτια ταχυτήτων θαλάσσης ZF - Σταματήστε τον κινητήρα και αφαιρέστε το δείκτη λαδιού για να ελέγξτε τη στάθμη. Εάν το υγρό είναι κάτω από τη γραμμή full (πλήρες), προσθέστε προτεινόμενο υγρό μέσω της οπής του δείκτη στάθμης. Μην υπερπληρώνετε. Επανεγκαταστήστε το δείκτη ελέγχου με το καπάκι να κάθεται καλά στη θέση του. 3. Κιβώτια ταχυτήτων Wlter V-Drive - Σταματήστε τον κινητήρα και αφαιρέστε το δείκτη λαδιού για να ελέγξτε τη στάθμη. Εάν το υγρό βρίσκεται κάτω από την επάνω γραμμή (πλήρες), προσθέστε το προδιαγραφόμενο υγρό μέσω του γωνιακού σωλήνα αερισμού. Μην υπερπληρώνετε. Επανεγκαταστήστε το δείκτη ελέγχου με το καπάκι να κάθεται καλά στη θέση του. Έλεγχος ενώ ο κινητήρας είναι κρύος ΣΗΜΕΙΩΣΗ: Έλεγχος στάθμης υγρών με κρύο κινητήρα: Για ευκολία ελέγχου της στάθμης υγρών, ο δείκτης μπορεί να μαρκαριστεί ή να χαραχθεί με ένα σημείο για τη στάθμη όταν ο κινητήρας είναι κρύος. 1. Ακολουθήστε τη διαδικασία για έλεγχο στάθμης θερμών υγρών, κατόπιν αφήστε το σκάφος να παραμείνει σβηστό όλη τη νύχτα. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι σπρώχνετε το δείκτη τελείως μέσα στο σωλήνα του δείκτη όταν ελέγχετε τη στάθμη υγρών. 2. Αφαιρέστε το δείκτη λαδιού, καθαρίστε τον και τοποθετήστε τον στη θέση του. 3. Αφαιρέστε το δείκτη λαδιού, παρατηρήστε τη στάθμη του υγρού και σημειώστε τη στάθμη του κρύου υγρού. 4. Τοποθετήστε το δείκτη στη θέση του, σφίξτε τη λαβή Τ ασφαλώς. Μη σφίξετε υπερβολικά. Αλλαγή Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Ψυκτικό υγρό κινητήρα Έλεγχος! ΠΡΟΣΟΧΗ Η ξαφνική απώλεια πίεσης μπορεί να προκαλέσει το βρασμό και τη βίαιη έκχυση του καυτού ψυκτικού υγρού, με αποτέλεσμα σοβαρά εγκαύματα. Αφήστε τον κινητήρα να κρυώσει πριν αφαιρέσετε την τάπα πίεσης του ψυκτικού υγρού. 1. Αφαιρέστε την τάπα από τον εναλλάκτη θερμότητας και παρατηρήστε τη στάθμη του υγρού. - Τάπα εναλλάκτη θερμότητας 2. Η στάθμη του ψυκτικού υγρού στον εναλλάκτη θερμότητας πρέπει να είναι στο κάτω μέρος του λαιμού πλήρωσης. Εάν η στάθμη ψυκτικού υγρού είναι χαμηλή, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 3. Τοποθετήστε την τάπα στον εναλλάκτη θερμότητας. ΣΗΜΑΝΤΙΚΟ: Κατά την επανατοποθέτηση της τάπας πίεσης, σφίξτε την μέχρι να καθίσει καλά στο λαιμό πλήρωσης. 4. Με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας, ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ανάκτησης ψυκτικού υγρού Σελίδα M ell ΜΆΙΟς 2011

53 Ενότητα 5 - Συντήρηση 5. Η στάθμη του ψυκτικού υγρού πρέπει να είναι μεταξύ των ενδείξεων "ADD" (προσθήκη) και "FULL" (γεμάτο) Προσθέστε την ποσότητα συνιστώμενου υγρού που χρειάζεται. Πλήρωση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής ΕΙΔΟΠΟΙΗΣΗ Κλειστό σύστημα ψύξης K1 Η χρήση αντιψυκτικού προπυλενικής γλυκόλης στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει ζημιά στο κύκλωμα ψύξης ή και στον ίδιο τον κινητήρα. Γεμίστε το κλειστό κύκλωμα ψύξης με διάλυμα αντιψυκτικού αιθυλενογλυκόλης κατάλληλο για τη χαμηλότερη θερμοκρασία, στην οποία πρόκειται να εκτεθεί ο κινητήρας. ΕΙΔΟΠΟΙΗΣΗ Η έλλειψη επαρκούς παροχής νερού ψύξης οδηγεί σε βλάβη της αντλίας νερού και υπερθέρμανση του κινητήρα. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΕΙΔΟΠΟΙΗΣΗ Ο αέρας που είναι παγιδευμένος μέσα στο κλειστό κύκλωμα ψύξης του κινητήρα μπορεί να προκαλέσει υπερθέρμανση του κινητήρα και να οδηγήσει στην πρόκληση ζημιών σε αυτόν. Ελαχιστοποιήστε την πιθανότητα να παγιδευτεί αέρας κατά την αρχική πλήρωση του κλειστού τμήματος ψύξης, τοποθετώντας το σκάφος έτσι ώστε το μπροστινό μέρος του κινητήρα να βρίσκεται ψηλότερα από το πίσω. ΣΗΜΕΙΩΣΗ: Η προσθήκη ψυκτικού υγρού πρέπει να γίνεται μόνο με τον κινητήρα σε κανονική θερμοκρασία λειτουργίας. 1. Βγάλτε την τάπα πλήρωσης από το δοχείο ανάκτησης ψυκτικού υγρού. 2. Συμπληρώστε με το προδιαγραμμένο ψυκτικό υγρό μέχρι τη γραμμή "FULL". Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 122 Αντιψυκτικό/ψυκτικό υγρό μεγάλης διάρκειας ζωής 3. Τοποθετήστε το καπάκι πλήρωσης στο δοχείο ανάκτησης ψυκτικού υγρού. Αλλαγή Επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Καθαρισμός της φλογοπαγίδας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κλειστό σύστημα ψύξης K1 Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. 1. Αφαιρέστε το κάλυμμα του κινητήρα. 90-8M ell ΜΆΙΟς 2011 Σελίδα 45

54 Ενότητα 5 - Συντήρηση 2. Αποσυνδέστε και βγάλτε τον εύκαμπτο σωλήνα αερισμού του κάρτερ από το σύνδεσμο στη φλογοπαγίδα και στο κάλυμμα των βαλβίδων. 3. Αφαιρέστε τη φλογοπαγίδα. c d - Κουμπί καλύμματος κινητήρα - Κάλυμμα κινητήρα c - Παξιμάδια, φλογοπαγίδα d - Μπρακέτο στήριξης καλύμματος e - Φλογοπαγίδα f - Εύκαμπτος σωλήνας αερισμού του κάρτερ e Καθαρίστε τη φλογοπαγίδα με ζεστό νερό και μαλακό απορρυπαντικό. 5. Ελέγξτε τη φλογοπαγίδα για οπές, ραγίσματα ή φθορά. Αντικαταστήστε αν χρειάζεται. 6. Αφήστε τη φλογοπαγίδα να στεγνώσει εντελώς με τον αέρα προτού τη χρησιμοποιήσετε. 7. Καθαρίστε τον εύκαμπτο σωλήνα αερισμού κάρτερ με ζεστό νερό και μαλακό απορρυπαντικό. Στεγνώστε την με πεπιεσμένο αέρα ή αφήστε την να στεγνώσει εντελώς με τον αέρα. 8. Ελέγξτε τον εύκαμπτο σωλήνα αερισμού του κάρτερ για ραγίσματα ή φθορά. Αντικαταστήστε αν χρειάζεται. 9. Τοποθετήστε τη φλογοπαγίδα και το μπρακέτο της φλογοπαγίδας. Σφίξτε τα παξιμάδια του μπρακέτου της φλογοπαγίδας σύμφωνα με τις προδιαγραφές. Περιγραφή Nm l-in. l-ft Παξιμάδι μπρακέτου φλογοπαγίδας Συνδέστε τον εύκαμπτο σωλήνα αερισμού του κάρτερ στο σύνδεσμο στη φλογοπαγίδα και στο κάλυμμα των βαλβίδων. 11. Τοποθετήστε το κάλυμμα του κινητήρα. Θετική βαλβίδα εξαέρωσης κάρτερ (PCV) Αλλαγή f ΣΗΜΕΙΩΣΗ: Προτείνουμε να χρησιμοποιείτε μόνο τα ανταλλακτικά της Mercury MerCruiser για να διασφαλίσετε τη συμμόρφωση με τους κανονισμούς περί εκπομπών. ΣΗΜΕΙΩΣΗ: Στα μοντέλα V6, η βαλβίδα PCV δεν επιδέχεται σέρβις και αποτελεί εσωτερικό στοιχείο του καλύμματος βαλβίδων. Σελίδα M ell ΜΆΙΟς 2011

55 Ενότητα 5 - Συντήρηση 1. Βγάλτε τη βαλβίδα PCV από το αριστερό κάλυμμα βαλβίδας. - Βαλβίδα PCV - Εύκαμπτος σωλήνας mc Αποσυνδέστε τη βαλβίδα PCV από τον εύκαμπτο σωλήνα και απορρίψτε την. 3. Τοποθετήστε μια καινούρια βαλβίδα PCV στο κάλυμμα βαλβίδας και επανασυνδέστε τον εύκαμπτο σωλήνα. 4. Βεβαιωθείτε ότι η βαλβίδα PCV έχει εδράσει καλά στο κάλυμμα βαλβίδας. Αλλαγή φίλτρου καυσίμου διαχωρισμού νερού! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Μοντέλα GEN II 1. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΕΙΩΣΗ: Η Mercury MerCruiser συνιστά το σβήσιμο του κινητήρα 12 ώρες πριν από την αφαίρεση του φίλτρου. 2. Κλείστε τη βαλβίδα παροχής καυσίμου, εάν υπάρχει. 3. Τυλίξτε το φίλτρο καυσίμου διαχωρισμού νερού με ένα πανί για να προλάβετε το καύσιμο πριν χυθεί ή ψεκαστεί. 4. Αφαιρέστε και απορρίψτε το φίλτρο καυσίμου διαχωρισμού νερού και το στεγανοποιητικό δακτύλιο του μπρακέτου στερέωσης. 5. Αλείψτε το στεγανοποιητικό δακτύλιο του καινούριου φίλτρου με λάδι κινητήρα. Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Στεγανοποιητικός δακτύλιος φίλτρου K01 6. Βιδώστε το φίλτρο επάνω στο μπρακέτο στερέωσης και σφίξτε το καλά με το χέρι. Μη χρησιμοποιήσετε κλειδί φίλτρων. - Μπρακέτο στερέωσης φίλτρου καυσίμου - Στεγανοποιητικός δακτύλιος c - Φίλτρο καυσίμου c Ανοίξτε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 8. Βεβαιωθείτε ότι ο θάλαμος του κινητήρα αερίζεται καλά. 90-8M ell ΜΆΙΟς 2011 Σελίδα 47

56 Ενότητα 5 - Συντήρηση 9. Διοχετεύστε νερό ψύξης στον κινητήρα. 10. Βάλτε εμπρός τον κινητήρα. Ελέγξτε μήπως υπάρχουν διαρροές βενζίνης γύρω από το συγκρότημα φίλτρου καυσίμου. Αν παρατηρήσετε διαρροές, σβήστε αμέσως τον κινητήρα. Ελέγξτε ξανά την εγκατάσταση του φίλτρου, σκουπίστε το καύσιμο που έχει χυθεί και αερίστε καλά το θάλαμο του κινητήρα. Εάν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Μοντέλα GEN IIΙ 1. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΕΙΩΣΗ: Η Mercury MerCruiser συνιστά το σβήσιμο του κινητήρα 12 ώρες πριν από την αφαίρεση του φίλτρου. 2. Κλείστε τη βαλβίδα παροχής καυσίμου, εάν υπάρχει. 3. Αποσυνδέστε την πλεξούδα της μονάδας ψυχρού καυσίμου από την πλεξούδα καλωδίωσης του κινητήρα. 4. Γυρίστε το διακόπτη μίζας στη θέση strt (εκκίνηση) και αφήστε τη μίζα να λειτουργήσει για 5 δευτερόλεπτα. 5. Γυρίστε το διακόπτη μίζας στη θέση off (κλειστό). 6. Ξεσφίξτε κάθε βίδα συγκράτησης του συγκροτήματος φίλτρου έως ότου η βίδα απεμπλακεί από τη μονάδα ψυχρού καυσίμου. Μην αφαιρείτε τις βίδες συγκράτησης του συγκροτήματος φίλτρου από την τάπα του φίλτρου. c d f e g h - Μονάδα ψυχρού καυσίμου - Πλεξούδα μονάδας ψυχρού καυσίμου c - Τάπα φίλτρου d - Βίδα συγκράτησης συγκροτήματος φίλτρου e - Στοιχείο φίλτρου καυσίμου f - Καπάκι φίλτρου g - Δεξαμενή φίλτρου μονάδας ψυχρού καυσίμου h - Στεγανοποιητικός δακτύλιος Βγάλτε το συγκρότημα φίλτρου, πιάνοντας τη λαβή του συγκροτήματος φίλτρου και τραβώντας την προς τα πάνω. Στη φάση αυτή, μην αφαιρέσετε το συγκρότημα φίλτρου από τη μονάδα ψυχρού καυσίμου. 8. Αφήστε το καύσιμο που μπορεί να υπάρχει στο συγκρότημα φίλτρου να αποστραγγιστεί στη δεξαμενή φίλτρου της μονάδας ψυχρού καυσίμου μέσω του κάτω μέρους του συγκροτήματος φίλτρου. 9. Αφαιρέστε το καπάκι φίλτρου από την τάπα φίλτρου πιάνοντας την τάπα φίλτρου και περιστρέφοντάς την προς τα δεξιά, ενώ κρατάτε σταθερό το καπάκι φίλτρου. 10. Αφαιρέστε το χρησιμοποιημένο στοιχείο φίλτρου καυσίμου διαχωρισμού νερού από το καπάκι φίλτρου και τοποθετήστε το σε ένα καθαρό εγκεκριμένο δοχείο. 11. Απορρίψτε το νερό ή τις ακαθαρσίες που μπορεί να υπάρχουν στο καπάκι του φίλτρου. 12. Τοποθετήστε νέο στοιχείο φίλτρου καυσίμου διαχωρισμού νερού στο καπάκι φίλτρου. Πιέστε το στοιχείο μέσα στο καπάκι έως ότου εδράσει καλά. 13. Τοποθετήστε νέο στεγανοποιητικό δακτύλιο στο καπάκι φίλτρου. 14. Συνδέστε την τάπα φίλτρου στο καπάκι του φίλτρου πιάνοντας την τάπα φίλτρου και περιστρέφοντάς την προς τα αριστερά, ενώ κρατάτε σταθερό το καπάκι φίλτρου, έως ότου η τάπα φίλτρου ασφαλίσει καλά στη θέση της. 15. Τοποθετήστε αργά το συγκρότημα φίλτρου καυσίμου στη μονάδα ψυχρού καυσίμου για να μην χυθεί το καύσιμο και ευθυγραμμίστε τις βίδες που συγκρατούνται στην τάπα φίλτρου με τις οπές βιδών στη μονάδα ψυχρού καυσίμου. Σφίξτε τις βίδες συγκράτησης του συγκροτήματος φίλτρου, έως ότου σφίξουν καλά με το χέρι. Σελίδα M ell ΜΆΙΟς 2011

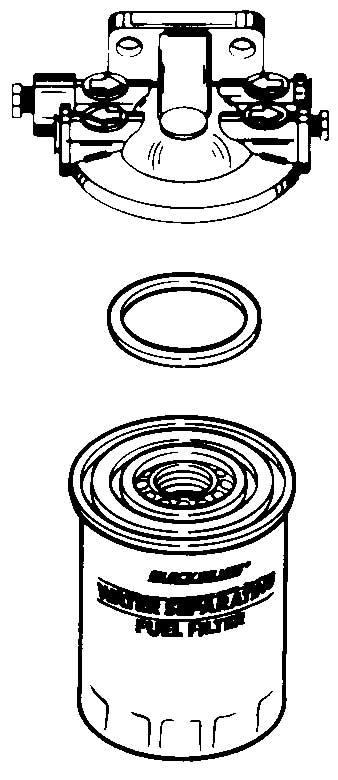

57 Ενότητα 5 - Συντήρηση 16. Βεβαιωθείτε ότι η τάπα φίλτρου κάθεται καλά στη μονάδα ψυχρού καυσίμου και σφίξτε κάθε βίδα συγκράτησης του συγκροτήματος φίλτρου. Περιγραφή Nm l. in. l. ft. Βίδα συγκράτησης συγκροτήματος φίλτρου Ανοίξτε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 18. Επανασυνδέστε την πλεξούδα της μονάδας ψυχρού καυσίμου στην πλεξούδα καλωδίωσης του κινητήρα. 19. Διοχετεύστε νερό ψύξης στον κινητήρα. 20. Αερίστε καλά το θάλαμο του κινητήρα. 21. Βάλτε εμπρός τον κινητήρα. Ελέγξτε μήπως υπάρχουν διαρροές βενζίνης γύρω από το συγκρότημα φίλτρου καυσίμου. Αν παρατηρήσετε διαρροές, σβήστε αμέσως τον κινητήρα. Ελέγξτε ξανά την εγκατάσταση του φίλτρου, καθαρίστε το καύσιμο που έχει χυθεί και αερίστε καλά το θάλαμο του κινητήρα. Εάν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Φίλτρο καυσίμου διαχωρισμού νερού (MPI) Φίλτρο καυσίμου διαχωρισμού νερού! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι κλειστός και ο αναδέτης είναι τοποθετημένος έτσι ώστε να μην μπορεί να ξεκινήσει ο κινητήρας. Μην καπνίζετε ούτε να επιτρέπετε σπινθήρες ή γυμνή φλόγα στην περιοχή κατά τη διάρκεια του σέρβις. Φροντίστε ο χώρος των εργασιών να αερίζεται καλά και να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί.! ΠΡΟΣΟΧΗ Η παράλειψη της εκτόνωσης της πίεσης από το σύστημα καυσίμου έχει ως αποτέλεσμα τον ψεκασμό καυσίμου προς τα έξω, γεγονός που μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου, αφήστε τον κινητήρα να κρυώσει εντελώς και απελευθερώστε την πίεση. Να προστατεύετε πάντα τα μάτια και το δέρμα σας από καύσιμο και ατμούς υπό πίεση. Μοντέλα GEN II - Μπρακέτο στερέωσης φίλτρου καυσίμου - Στεγανοποιητικός δακτύλιος c - Φίλτρο καυσίμου c 6527 Αφαίρεση 1. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΕΙΩΣΗ: Η Mercury MerCruiser συνιστά το σβήσιμο του κινητήρα 12 ώρες πριν από την αφαίρεση του φίλτρου. 2. Κλείστε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 3. Τυλίξτε το φίλτρο καυσίμου διαχωρισμού νερού με ένα πανί για να προλάβετε το καύσιμο πριν χυθεί ή ψεκαστεί. 4. Αφαιρέστε και απορρίψτε το φίλτρο καυσίμου διαχωρισμού νερού και το στεγανοποιητικό δακτύλιο του μπρακέτου στερέωσης. Τοποθέτηση 1. Αλείψτε το στεγανοποιητικό δακτύλιο του καινούριου φίλτρου με λάδι κινητήρα. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 80 Λάδι κινητήρα SAE 30W Δακτύλιος στεγανοποίησης φίλτρου καυσίμου διαχωρισμού νερού Otin Loclly 90-8M ell ΜΆΙΟς 2011 Σελίδα 49

58 Ενότητα 5 - Συντήρηση 2. Βιδώστε το φίλτρο επάνω στο μπρακέτο στερέωσης και σφίξτε το καλά με το χέρι. Μη χρησιμοποιήσετε κλειδί φίλτρων. 3. Ανοίξτε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 4. Βεβαιωθείτε ότι ο θάλαμος του κινητήρα αερίζεται καλά. ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και να υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. 5. Διοχετεύστε νερό ψύξης στον κινητήρα. 6. Βάλτε εμπρός τον κινητήρα. Ελέγξτε μήπως υπάρχουν διαρροές βενζίνης γύρω από το συγκρότημα φίλτρου καυσίμου. Αν παρατηρήσετε διαρροές, σβήστε αμέσως τον κινητήρα. Ελέγξτε ξανά την εγκατάσταση του φίλτρου, σκουπίστε το καύσιμο που έχει χυθεί και αερίστε καλά το θάλαμο του κινητήρα. Αν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Φίλτρο καυσίμου σε σειρά! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. 1. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΕΙΩΣΗ: Η Mercury MerCruiser συνιστά το σβήσιμο του κινητήρα 12 ώρες πριν από την αφαίρεση του φίλτρου. 2. Κλείστε τη βαλβίδα παροχής καυσίμου, εάν υπάρχει. 3. Τυλίξτε το φίλτρο καυσίμου διαχωρισμού νερού με ένα πανί για να προλάβετε το καύσιμο πριν χυθεί ή ψεκαστεί. 4. Αφαιρέστε και απορρίψτε το φίλτρο καυσίμου σε σειρά. 5. Επιλέξτε το κατάλληλο μέγεθος συνδέσμου για τον αγωγό καυσίμου και εγκαταστήστε το σύνδεσμο στο νέο φίλτρο. 6. Επαλείψτε το στεγανωτικό στα αρσενικά σπειρώματα των συνδέσμων. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 9 Στεγανωτικό σωληνώσεων Loctite 567 PST Αρσενικές βόλτες Χρησιμοποιώντας ένα κατάλληλο κλειδί, σφίξτε κάθε σύνδεσμο στην εξάγωνη προσαρμογή που βρίσκεται πιο κοντά στο σύνδεσμο. - Βύσμα - Εξάγωνη προσαρμογή 9132 Περιγραφή Nm l. in. l. ft. Βύσματα Σελίδα M ell ΜΆΙΟς 2011

59 Ενότητα 5 - Συντήρηση 8. Εισαγάγετε το φίλτρο στο κλιπ στήριξης. c - Βύσματα - Φίλτρο σε σειρά c - Κλιπ σύνδεσης Εγκαταστήστε και σφίξτε τη βίδα και τη ροδέλα μέσα από το κλιπ στήριξης στη δοκό. Περιγραφή Nm l. in. l. ft. Βίδα κλιπ στήριξης Εισαγάγετε τους εύκαμπτους σωλήνες στις αιχμηρές προσαρμογές και στερεώστε με τη χρήση σφιγκτήρων εύκαμπτου σωλήνα Κλιπ δοκού αγωγού καυσίμου - Αγωγός καυσίμου Περιγραφή Nm l. in. l. ft. Σφιγκτήρες εύκαμπτου σωλήνα Ανοίξτε τη βαλβίδα παροχής καυσίμου, αν υπάρχει. 12. Βεβαιωθείτε ότι ο θάλαμος του κινητήρα αερίζεται καλά. 13. Διοχετεύστε νερό ψύξης στον κινητήρα. 14. Βάλτε εμπρός τον κινητήρα. Ελέγξτε μήπως υπάρχουν διαρροές βενζίνης γύρω από το συγκρότημα φίλτρου καυσίμου. Αν παρατηρήσετε διαρροές, σβήστε αμέσως τον κινητήρα. Ελέγξτε ξανά την εγκατάσταση του φίλτρου, καθαρίστε το καύσιμο που έχει χυθεί και αερίστε καλά το θάλαμο του κινητήρα. Εάν οι διαρροές συνεχίζονται, σβήστε αμέσως τον κινητήρα και επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. 90-8M ell ΜΆΙΟς 2011 Σελίδα 51

60 Ενότητα 5 - Συντήρηση Λίπανση Ντίζα γκαζιού 1. Λιπάνετε τα σημεία βάσης και τις επιφάνειες επαφής του οδηγού. - Σημεία βάσης - Επιφάνειες επαφής οδηγού 5577 Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Σημεία βάσης ντίζας γκαζιού και επιφάνειες επαφής οδηγού K01 Σύνδεσμος κιβωτίου ταχυτήτων ΣΗΜΑΝΤΙΚΟ: Η σφαίρα Poppet πρέπει να είναι κεντραρισμένη στην οπή συγκράτησης για κάθε θέση F-N-R. 1. Λιπάνετε το σφαιρίδιο και τις οπές στο μοχλό αλλαγής ταχυτήτων Κιβώτιο ταχυτήτων σε σειρά Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Σφαιρίδιο και οπές μοχλού αλλαγής ταχυτήτων K01 Σελίδα M ell ΜΆΙΟς 2011

61 Ενότητα 5 - Συντήρηση 2. Λιπάνετε τα σημεία άρθρωσης της ντίζας αλλαγής ταχυτήτων. - Σημεία βάσης 5935 Αρ. αναφοράς σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Συνθετικό λάδι SAE25W-40 για κινητήρες MerCruiser Σημεία άρθρωσης ντίζας αλλαγής ταχυτήτων K01 Ιμάντας μετάδοσης κίνησης από σερπεντινίτη! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο έλεγχος των ιμάντων με τον κινητήρα σε λειτουργία μπορεί να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο. Σβήστε τον κινητήρα και βγάλτε το κλειδί από τη μίζα πριν από τη ρύθμιση της τάνυσης ή τον έλεγχο των ιμάντων. - Ελεύθερη τροχαλία - Τροχαλία αντλίας κυκλοφορίας c - Τροχαλία στροφαλοφόρου άξονα d - Τροχαλία εναλλάκτη e - Τροχαλία αντλίας θαλασσινού νερού e c d 6089 Έλεγχος 1. Επιθεωρήστε τον ιμάντα μετάδοσης κίνησης για τη σωστή τάνυση και για τα εξής: Υπερβολική φθορά Σκισίματα ΣΗΜΕΙΩΣΗ: Μικρές εγκάρσιες ρωγμές (κατά πλάτος του ιμάντα) ενδέχεται να μην αποτελούν πρόβλημα. Επιμήκεις ρωγμές (κατά μήκος του ιμάντα) που διασταυρώνονται με εγκάρσιες ρωγμές ΔΕΝ είναι αποδεκτές. Ξεφτίσματα Γυαλιστερές επιφάνειες 90-8M ell ΜΆΙΟς 2011 Σελίδα 53

62 NEWTONE Ενότητα 5 - Συντήρηση Σωστή τάνυση - 13 mm (1/2 in.) απόκλιση, με μέτρια πίεση του αντίχειρα, στον ιμάντα στο μέρος όπου υπάρχει η μεγαλύτερη απόσταση μεταξύ των δυο τροχαλιών. mc Αντικατάσταση ιμάντα ή/και ρύθμιση τάνυσης ΣΗΜΑΝΤΙΚΟ: Εάν πρόκειται να χρησιμοποιήσετε τον ίδιο ιμάντα, θα πρέπει να τον τοποθετήσετε με την ίδια φορά περιστροφής όπως ήταν αρχικά. ΣΗΜΕΙΩΣΗ: Πρέπει να μετράτε την παρεκτροπή (τζόγος) του ιμάντα στη θέση που έχει τη μεγαλύτερη απόσταση μεταξύ δύο τροχαλιών. 1. Χαλαρώστε το ασφαλιστικό παξιμάδι 16 mm (5/8 in.) του μπουζονιού ρύθμισης. 2. Γυρίστε το μπουζόνι ρύθμισης και χαλαρώστε τον ιμάντα. 3. Εάν χρειάζεται νέος ιμάντας μετάδοσης κίνησης από σερπεντινίτη, αφαιρέστε τον παλιό και τοποθετήστε ένα νέο ιμάντα επάνω στις τροχαλίες. 4. Τοποθετήστε ένα κλειδί πάνω στο ασφαλιστικό παξιμάδι 16 mm (5/8 in.) του μπουζονιού ρύθμισης. 5. Χρησιμοποιήστε καρυδάκι 8 mm (5/16 in.) και σφίξτε ρυθμίζοντας το μπουζόνι έτσι ώστε να ρυθμιστεί η απόκλιση του ιμάντα. 6. Χρησιμοποιώντας μία από τις δύο μεθόδους που ακολουθούν, ελέγξτε την ορθότητα της απόκλισης.. Πιέστε προς τα κάτω με μέτρια πίεση του αντίχειρα στο μεγαλύτερο μήκος του ιμάντα. Η ορθή απόκλιση είναι 13 mm (1/2 in.).. Συνδέστε το δείκτη τάνυσης ιμάντα Kent Moore με τον ιμάντα. Ο δείκτης έχει διαφορετικές τιμές για καινούριους και μεταχειρισμένους ιμάντες. COLOR GUIDE for NEWTONE PATENT Δείκτης τάνυσης Kent Moore - Ιμάντας από σερπεντινίτη 7. Κρατώντας το μπουζόνι ρύθμισης στη σωστή τάση ιμάντα, σφίξτε το ασφαλιστικό παξιμάδι 16 mm (5/8 in.) του μπουζονιού ρύθμισης mm (1/16 in.) μπουζόνι ρύθμισης - 16 mm (5/8 in.) ασφαλιστικό παξιμάδι Θέστε σε λειτουργία τον κινητήρα για μικρό χρονικό διάστημα και ελέγξτε εκ νέου τη ρύθμιση του ιμάντα. Σελίδα M ell ΜΆΙΟς 2011

63 Ενότητα 5 - Συντήρηση Έκπλυση του συγκροτήματος κινητήρα Tow Sports Το σκάφος έξω από το νερό ΣΗΜΑΝΤΙΚΟ: Η έκπλυση του συγκροτήματος κινητήρα είναι πιο αποτελεσματική όταν πραγματοποιείται με το σκάφος έξω από το νερό. ΣΗΜΑΝΤΙΚΟ: Η έκπλυση είναι απαραίτητη εάν το συγκρότημα κινητήρα έχει λειτουργήσει σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή σε μολυσμένο νερό. Για βέλτιστα αποτελέσματα, η έκπλυση συνιστάται μετά από κάθε χρήση, πριν την αποθήκευση σε χαμηλές θερμοκρασίες, καθώς και κατά την παρατεταμένη αποθήκευση.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αποτροπής αερισμού. 1. Μοντέλα με κιβώτια ταχυτήτων Wlter V-Drive:. Κλείστε τη βαλβίδα έρματος, αν υπάρχει, και στη συνέχεια αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την προσαρμογή εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων.. Εάν δεν διαθέτει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την προσαρμογή εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού c. Με τη χρήση κατάλληλου συνδετικού, συνδέστε τον εύκαμπτο σωλήνα έκπλυσης με νερό στην προσαρμογή εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων. d. Προχωρήστε στο βήμα 3 2. Όλα τα άλλα μοντέλα:. Κλείστε τη βαλβίδα έρματος, αν υπάρχει, και στη συνέχεια αποσυνδέστε τον σωλήνα εισαγωγής θαλασσινού νερού από τον σύνδεσμο εισαγωγής της αντλίας θαλασσινού νερού.. Εάν δεν διαθέτει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την αντλία θαλασσινού νερού και ταπώστε τον εύκαμπτο σωλήνα c. Με τη χρήση ενός κατάλληλου προσαρμογέα, συνδέστε τον εύκαμπτο σωλήνα έκπλυσης από την πηγή νερού στην εισαγωγή νερού της αντλίας θαλασσινού νερού. d. Συνεχίστε με το βήμα M ell ΜΆΙΟς 2011 Σελίδα 55

64 Ενότητα 5 - Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Εάν κάνετε έκπλυση του κινητήρα όταν αυτός δεν λειτουργεί, το νερό θα μαζευτεί στο σύστημα εξαγωγής, προκαλώντας βλάβη του κινητήρα. Μην παρέχετε νερό έκπλυσης για περισσότερα από 15 δευτερόλεπτα χωρίς να λειτουργεί ο κινητήρας. 3. Ανοίξτε εντελώς την πηγή νερού για μέγιστη παροχή νερού. 4. Τοποθετήστε το χειριστήριο στη θέση ρελαντί νεκράς. 5. Βάλτε αμέσως εμπρός τον κινητήρα. ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 6. Πατήστε το κουμπί μόνο για γκάζι και ανοίξτε αργά το γκάζι μέχρι οι στροφές να φτάσουν τις 1300 σ.α.λ (± 100 σ.α.λ.). 7. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 8. Λειτουργήστε τον κινητήρα με το κιβώτιο ταχυτήτων στη νεκρά για τουλάχιστον 10 λεπτά. 9. Για συγκροτήματα κινητήρα που λειτουργούν σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή σε μολυσμένο νερό: Συνεχίστε να λειτουργείτε τον κινητήρα μέχρι το νερό που βγαίνει να είναι καθαρό. 10. Επιστρέψτε αργά το γκάζι στο ρελαντί. ΕΙΔΟΠΟΙΗΣΗ Εάν κάνετε έκπλυση του κινητήρα όταν αυτός δεν λειτουργεί, το νερό θα μαζευτεί στο σύστημα εξαγωγής, προκαλώντας βλάβη του κινητήρα. Μην παρέχετε νερό έκπλυσης για περισσότερα από 15 δευτερόλεπτα χωρίς να λειτουργεί ο κινητήρας. 11. Σβήστε τον κινητήρα. 12. Κλείστε αμέσως την παροχή νερού και βγάλτε το εξάρτημα έκπλυσης. 13. Τοποθετήστε τον εύκαμπτο σωλήνα εισαγωγής νερού στην εισαγωγή θαλασσινού νερού της αντλίας θαλασσινού νερού ή στην εισαγωγή νερού V-Drive. 14. Σφίξτε με ασφάλεια τον σφιγκτήρα του σωλήνα. 15. Συνδέστε στον επόμενο κινητήρα, αν υπάρχει και επαναλάβατε τη διαδικασία. Το σκάφος στο νερό ΣΗΜΑΝΤΙΚΟ: Η έκπλυση του συγκροτήματος κινητήρα είναι πιο αποτελεσματική όταν πραγματοποιείται με το σκάφος έξω από το νερό. ΣΗΜΑΝΤΙΚΟ: Η έκπλυση είναι απαραίτητη εάν το συγκρότημα κινητήρα έχει λειτουργήσει σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή σε μολυσμένο νερό. Για βέλτιστα αποτελέσματα, η έκπλυση συνιστάται μετά από κάθε χρήση, πριν την αποθήκευση σε χαμηλές θερμοκρασίες, καθώς και κατά την παρατεταμένη αποθήκευση. ΕΙΔΟΠΟΙΗΣΗ Αν αποσυνδεθεί ο σωλήνας εισαγωγής θαλασσινού νερού, θα μπει νερό στη σεντίνα προκαλώντας βλάβη στον κινητήρα. Κλείστε τη βαλβίδα έρματος πριν αποσυνδέσετε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. Ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού αμέσως μετά την αποσύνδεσή του. 1. Μοντέλα με κιβώτια ταχυτήτων Wlter V-Drive:. Κλείστε τη βαλβίδα έρματος, αν υπάρχει, και στη συνέχεια αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την προσαρμογή εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων. ΕΙΔΟΠΟΙΗΣΗ Αν αποσυνδεθεί ο σωλήνας εισαγωγής θαλασσινού νερού, θα μπει νερό στη σεντίνα προκαλώντας βλάβη στον κινητήρα. Κλείστε τη βαλβίδα έρματος πριν αποσυνδέσετε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. Ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού αμέσως μετά την αποσύνδεσή του. Σελίδα M ell ΜΆΙΟς 2011

65 Ενότητα 5 - Συντήρηση. Εάν δεν διαθέτει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την προσαρμογή της εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων και ταπώστε αμέσως τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού για να αποφευχθεί η αναρρόφηση νερού στον κινητήρα ή στο σκάφος c. Με τη χρήση κατάλληλου προσαρμογέα, συνδέστε τον εύκαμπτο σωλήνα έκπλυσης νερού στην προσαρμογή εισαγωγής θαλασσινού νερού του κιβωτίου ταχυτήτων. d. Συνεχίστε με το βήμα Όλα τα άλλα μοντέλα:. Κλείστε τη βαλβίδα έρματος, αν υπάρχει, και στη συνέχεια αποσυνδέστε τον σωλήνα εισαγωγής θαλασσινού νερού από τον σύνδεσμο εισαγωγής της αντλίας θαλασσινού νερού. ΕΙΔΟΠΟΙΗΣΗ Αν αποσυνδεθεί ο σωλήνας εισαγωγής θαλασσινού νερού, θα μπει νερό στη σεντίνα προκαλώντας βλάβη στον κινητήρα. Κλείστε τη βαλβίδα έρματος πριν αποσυνδέσετε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. Ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού αμέσως μετά την αποσύνδεσή του.. Εάν δεν διαθέτει βαλβίδα έρματος, αποσυνδέστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού από την προσαρμογή της εισαγωγής αντλίας θαλασσινού νερού και ταπώστε αμέσως τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού για να αποφευχθεί η αναρρόφηση νερού στον κινητήρα ή στο σκάφος c. Με τη χρήση ενός κατάλληλου προσαρμογέα, συνδέστε τον εύκαμπτο σωλήνα έκπλυσης από την πηγή νερού στην εισαγωγή νερού της αντλίας θαλασσινού νερού. d. Συνεχίστε με το βήμα 3. ΕΙΔΟΠΟΙΗΣΗ Εάν κάνετε έκπλυση του κινητήρα όταν αυτός δεν λειτουργεί, το νερό θα μαζευτεί στο σύστημα εξαγωγής, προκαλώντας βλάβη του κινητήρα. Μην παρέχετε νερό έκπλυσης για περισσότερα από 15 δευτερόλεπτα χωρίς να λειτουργεί ο κινητήρας. 3. Ανοίξτε εντελώς την πηγή νερού για μέγιστη παροχή νερού. 4. Τοποθετήστε το χειριστήριο στη θέση ρελαντί νεκράς. 5. Βάλτε αμέσως εμπρός τον κινητήρα. 90-8M ell ΜΆΙΟς 2011 Σελίδα 57

66 Ενότητα 5 - Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 6. Πατήστε το κουμπί μόνο για γκάζι και ανοίξτε αργά το γκάζι μέχρι οι στροφές να φτάσουν τις 1300 σ.α.λ (± 100 σ.α.λ.). 7. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 8. Λειτουργήστε τον κινητήρα με το κιβώτιο ταχυτήτων στη νεκρά για τουλάχιστον 10 λεπτά. 9. Για συγκροτήματα κινητήρα που λειτουργούν σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή σε μολυσμένο νερό: Συνεχίστε να λειτουργείτε τον κινητήρα μέχρι το νερό που βγαίνει να είναι καθαρό. 10. Επιστρέψτε αργά το γκάζι στο ρελαντί. ΕΙΔΟΠΟΙΗΣΗ Εάν κάνετε έκπλυση του κινητήρα όταν αυτός δεν λειτουργεί, το νερό θα μαζευτεί στο σύστημα εξαγωγής, προκαλώντας βλάβη του κινητήρα. Μην παρέχετε νερό έκπλυσης για περισσότερα από 15 δευτερόλεπτα χωρίς να λειτουργεί ο κινητήρας. 11. Σβήστε τον κινητήρα. 12. Κλείστε αμέσως την παροχή νερού και βγάλτε το εξάρτημα έκπλυσης. 13. Αφαιρέστε τον σύνδεσμο έκπλυσης από την είσοδο νερού. 14. Βάλτε στον διακόπτη της μίζας την κατάλληλη ετικέτα στην οποία να αναφέρεται ότι απαιτείται το άνοιγμα της βαλβίδας έρματος ή η επανασύνδεση του σωλήνα εισαγωγής θαλασσινού νερού πριν τη λειτουργία του κινητήρα. 15. Επαναλάβετε τη διαδικασία έκπλυσης στον επόμενο κινητήρα, αν υπάρχει. Μπαταρία Ανατρέξτε στις ειδικές οδηγίες και προειδοποιήσεις που αφορούν στην μπαταρία. Εάν οι πληροφορίες αυτές δεν είναι διαθέσιμες, λάβετε υπόψη σας τις ακόλουθες προφυλάξεις κατά το χειρισμό της μπαταρίας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επαναφόρτιση μιας αποφορτισμένης μπαταρίας επί του σκάφους ή η χρήση βοηθητικών καλωδίων και βοηθητικής μπαταρίας για την εκκίνηση του κινητήρα μπορεί να προκαλέσει σοβαρό τραυματισμό ή ζημιά στο προϊόν από πυρκαγιά ή έκρηξη. Αφαιρέστε την μπαταρία από το σκάφος και επαναφορτίστε τη σε χώρο με επαρκή αερισμό, μακριά από σπίθες ή φλόγες.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μια μπαταρία που λειτουργεί ή φορτίζεται παράγει αέρια που μπορούν να αναφλεγούν και να εκραγούν εκτοξεύοντας θειικό οξύ, το οποίο μπορεί να προκαλέσει σοβαρά εγκαύματα. Αερίζετε καλά το χώρο γύρω από τη μπαταρία και φοράτε προστατευτικό εξοπλισμό όταν χειρίζεστε μπαταρίες ή κάνετε εργασίες σέρβις σε αυτές. Προφυλάξεις σχετικά με την μπαταρία για εφαρμογές πολλαπλών κινητήρων EFI Εναλλάκτες: Οι εναλλάκτες είναι σχεδιασμένοι για να φορτίζουν τη μπαταρία που παρέχει ηλεκτρική ισχύ στον κινητήρα, στον οποίο είναι τοποθετημένος ο εναλλάκτης. Όταν υπάρχουν συνδεδεμένες μπαταρίες για δύο διαφορετικούς κινητήρες, ο ένας από τους εναλλάκτες παρέχει όλο το ρεύμα φόρτισης και για τις δύο μπαταρίες. Κανονικά, ο εναλλάκτης του άλλου κινητήρα δεν χρειάζεται για την παροχή ρεύματος φόρτισης. Ηλεκτρονική μονάδα ελέγχου (ECM) για EFI: Για τη μονάδα ECM απαιτείται μια πηγή ρεύματος σταθερής τάσης. Σε εφαρμογές πολλαπλών κινητήρων, μια από τις ηλεκτρικές συσκευές επί του σκάφους μπορεί να προκαλέσει απότομη πτώση της τάσης της μπαταρίας του κινητήρα. Η τάση μπορεί να πέσει κάτω από το όριο της ελάχιστης απαιτούμενης τάσης της ηλεκτρονικής μονάδας ελέγχου. Επίσης, ο εναλλάκτης του άλλου κινητήρα μπορεί, εκείνη τη στιγμή, να ξεκινήσει τη φόρτιση. Αυτό μπορεί να προκαλέσει απότομη αυξομείωση της τάσης στο ηλεκτρικό σύστημα του κινητήρα. Και στις δύο περιπτώσεις, η ηλεκτρονική μονάδα ελέγχου θα τεθεί εκτός λειτουργίας. Μόλις η τάση επανέλθει στα απαιτούμενα επίπεδα, η ηλεκτρονική μονάδα ελέγχου θα τεθεί ξανά σε λειτουργία, και ο κινητήρας θα λειτουργήσει κανονικά. Ο τερματισμός της λειτουργίας και η επαναφορά της ηλεκτρονικής μονάδας ελέγχου συμβαίνει τόσο ακαριαία, που ο χειριστής αντιλαμβάνεται το φαινόμενο σαν απώλεια ανάφλεξης. Μπαταρίες: Στα σκάφη με συγκροτήματα πολλαπλών κινητήρων EFI, κάθε κινητήρας απαιτείται να είναι συνδεδεμένος με τη δική του μπαταρία. Έτσι διασφαλίζεται η τροφοδοσία της μονάδας ΕCM του κινητήρα από πηγή σταθερής τάσης. Διακόπτες μπαταρίας: Οι διακόπτες μπαταρίας θα πρέπει να είναι πάντοτε τοποθετημένοι έτσι ώστε ο κάθε κινητήρας να λειτουργεί από τη δική του μπαταρία. Μη λειτουργείτε τους κινητήρες με τους διακόπτες στη θέση oth (και οι δύο) ή ll (όλοι). Σε περίπτωση έκτακτης ανάγκης, μπορεί να χρησιμοποιηθεί η μπαταρία ενός άλλου κινητήρα για την εκκίνηση κινητήρα με εντελώς πεσμένη μπαταρία. Σελίδα M ell ΜΆΙΟς 2011

67 Ενότητα 5 - Συντήρηση Απομονωτές μπαταρίας: Οι απομονωτές χρησιμοποιούνται για τη φόρτιση βοηθητικών μπαταριών που τροφοδοτούν με ρεύμα τα αξεσουάρ του σκάφους. Δεν πρέπει να χρησιμοποιείτε τους απομονωτές για να φορτίζετε τη μπαταρία κάποιου άλλου κινητήρα του σκάφους εκτός αν ο τύπος του απομονωτή είναι ειδικά σχεδιασμένος για το σκοπό αυτό. Γεννήτριες: Η μπαταρία της γεννήτριας θα πρέπει να θεωρείται ως μπαταρία άλλου κινητήρα. 90-8M ell ΜΆΙΟς 2011 Σελίδα 59

68 Ενότητα 5 - Συντήρηση Σημειώσεις: Σελίδα M ell ΜΆΙΟς 2011

69 Πίνακας περιεχομένων Ενότητα 6 - Αποθήκευση Ενότητα 6 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση Προετοιμασία κινητήρα και συστήματος καυσίμου Αποστράγγιση του συστήματος θαλασσινού νερού Αναγνώριση συστήματος αποστράγγισης Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σύστημα χειροκίνητης αποστράγγισης ενός σημείου Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης ενός σημείου Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα χειροκίνητης αποστράγγισης τριών σημείων Σκάφος στο νερό Σκάφος έξω από το νερό Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) Σκάφος έξω από το νερό Σκάφος στο νερό Αποστράγγιση νερού από τη μονάδα ψυχρού καυσίμου Gen III Αποθήκευση μπαταρίας Προετοιμασία για να ξανατεθεί το συγκρότημα κινητήρα σε λειτουργία M ell ΜΆΙΟς 2011 Σελίδα 61

70 Ενότητα 6 - Αποθήκευση Ψυχρός καιρός ή παρατεταμένη αποθήκευση ΣΗΜΑΝΤΙΚΟ: Η Mercury MerCruiser συνιστά θερμά το σέρβις αυτό να διενεργείται από εξουσιοδοτημένο αντιπρόσωπο της Mercury MerCruiser. Τυχόν ζημιές που προκαλούνται από παγετό δεν καλύπτονται από την Περιορισμένη Εγγύηση της Mercury MerCruiser. ΕΙΔΟΠΟΙΗΣΗ Αν παγιδευτεί νερό στο τμήμα θαλασσινού νερού του συστήματος ψύξης, μπορεί να προκληθεί ζημιά λόγω διάβρωσης ή λόγω παγετού. Αποστραγγίστε το τμήμα θαλασσινού νερού του συστήματος ψύξης αμέσως μετά τη χρήση ή πριν από κάθε αποθήκευση σε χαμηλές θερμοκρασίες. Αν το σκάφος βρίσκεται στο νερό, διατηρήστε κλειστή τη βαλβίδα έρματος μέχρις ότου επανεκκινήσετε τον κινητήρα ώστε να αποφευχθεί η αναρρόφηση νερού μέσα στο σύστημα ψύξης. Αν το σκάφος δεν διαθέτει βαλβίδα έρματος, ο σωλήνας εισαγωγής νερού θα πρέπει να παραμείνει αποσυνδεδεμένος και ταπωμένος. ΣΗΜΕΙΩΣΗ: Προληπτικά, τοποθετήστε μια ετικέτα στο διακόπτη της μίζας ή στο τιμόνι του σκάφους για να υπενθυμίζεται στο χειριστή να ανοίγει τη βαλβίδα έρματος ή να αποσυνδέει τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και να τον επανασυνδέει πριν από την εκκίνηση του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Σε θερμοκρασίες παγετού ή διαστήματα παρατεταμένης αποθήκευσης, η Mercury MerCruiser προδιαγράφει τη χρήση αντιψυκτικού με προπυλενική γλυκόλη, αναμεμιγμένου σύμφωνα με τις οδηγίες του κατασκευαστή, στο τμήμα θαλασσινού νερού του συστήματος ψύξης. Βεβαιωθείτε ότι το αντιψυκτικό με προπυλενική γλυκόλη περιέχει αντισκωριακό και συνιστάται για χρήση σε θαλάσσιους κινητήρες. Βεβαιωθείτε ότι ακολουθείτε τις συστάσεις του κατασκευαστή της προπυλενικής γλυκόλης. Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση 1. Γεμίστε τις δεξαμενές καυσίμου με καινούρια βενζίνη (που δεν περιέχει αλκοόλη) και αρκετή ποσότητα σταθεροποιητικού βενζίνης Quicksilver για θαλάσσιους κινητήρες για τη σταθεροποίηση του καυσίμου. Ακολουθήστε τις οδηγίες που αναγράφονται στο κουτί. 2. Εάν το σκάφος πρόκειται να αποθηκευτεί έχοντας στις δεξαμενές καύσιμο που περιέχει αλκοόλη (εάν δεν είναι διαθέσιμο το καύσιμο χωρίς αλκοόλη): Οι δεξαμενές καυσίμου πρέπει να αποστραγγίζονται όσο περισσότερο γίνεται, και στην ποσότητα καυσίμου που τυχόν παραμένει στη δεξαμενή πρέπει να προστίθεται σταθεροποιητικό βενζίνης Mercury/Quicksilver για θαλάσσιους κινητήρες. Ανατρέξτε στην ενότητα Απαιτήσεις καυσίμου για περισσότερες πληροφορίες. 3. Ξεπλύντε το σύστημα ψύξης. Ανατρέξτε στην ενότητα Συντήρηση. 4. Θέστε σε λειτουργία τον κινητήρα για αρκετή ώρα ώστε να ανέβει στην κανονική θερμοκρασία λειτουργίας και να επιτραπεί στο καύσιμο με σταθεροποιητή βενζίνης Mercury/Quicksilver να κυκλοφορήσει στο σύστημα καυσίμου. Σβήστε τον κινητήρα. 5. Αλλάξτε το λάδι και το φίλτρο λαδιού. 6. Προετοιμάστε τον κινητήρα και το σύστημα καυσίμου για αποθήκευση. Ανατρέξτε στην ενότητα Προετοιμασία κινητήρα και συστήματος καυσίμου. 7. Αποστραγγίστε το σύστημα ψύξης θαλασσινού νερού του κινητήρα. Ανατρέξτε στην ενότητα Αποστράγγιση του συστήματος θαλασσινού νερού. ΕΙΔΟΠΟΙΗΣΗ Αν παγιδευτεί νερό στο τμήμα θαλασσινού νερού του συστήματος ψύξης, μπορεί να προκληθεί ζημιά λόγω διάβρωσης ή λόγω παγετού. Αποστραγγίστε το τμήμα θαλασσινού νερού του συστήματος ψύξης αμέσως μετά τη χρήση ή πριν από κάθε αποθήκευση σε χαμηλές θερμοκρασίες. Αν το σκάφος βρίσκεται στο νερό, διατηρήστε κλειστή τη βαλβίδα έρματος μέχρις ότου επανεκκινήσετε τον κινητήρα ώστε να αποφευχθεί η αναρρόφηση νερού μέσα στο σύστημα ψύξης. Αν το σκάφος δεν διαθέτει βαλβίδα έρματος, ο σωλήνας εισαγωγής νερού θα πρέπει να παραμείνει αποσυνδεδεμένος και ταπωμένος. 8. Για επιπλέον σιγουριά κατά του παγώματος και της σκουριάς, μετά την αποστράγγιση, γεμίστε το σύστημα ψύξης θαλασσινού νερού με προπυλενική γλυκόλη αναμεμιγμένη σε αναλογία σύμφωνη με τις προδιαγραφές του κατασκευαστή, ώστε να παρέχεται προστασία στον κινητήρα μέχρι τη χαμηλότερη θερμοκρασία στην οποία θα εκτεθεί κατά τη διάρκεια των χαμηλών θερμοκρασιών ή κατά τα διαστήματα παρατεταμένης αποθήκευσης. 9. Αποθηκεύστε τη μπαταρία σύμφωνα με τις οδηγίες του κατασκευαστή της. Προετοιμασία κινητήρα και συστήματος καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας βρίσκεται στη θέση απενεργοποίησης και ο αναδέτης είναι τοποθετημένος έτσι ώστε ο κινητήρας να μη μπορεί να πάρει εμπρός. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Σελίδα M ell ΜΆΙΟς 2011

71 Ενότητα 6 - Αποθήκευση! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ατμοί καυσίμου που παγιδεύονται στο χώρο του κινητήρα ενδέχεται να προκαλέσουν ερεθισμούς και δυσκολία στην αναπνοή ή να αναφλεγούν προκαλώντας πυρκαγιά ή έκρηξη. Αερίζετε πάντοτε το διαμέρισμα του κινητήρα πριν διενεργήσετε εργασίες σέρβις στο συγκρότημα κινητήρα. 1. Σε μια απομακρυσμένη δεξαμενή καυσίμου 23 λίτρων (6 αμερικάνικα γαλόνια) αναμίξτε τα εξής:. 19 λίτρα (5 U.S. gl) βενζίνη απλή 87 οκτανίων (90 RON). 1,89 λίτρα (2 U.S. qts.) λάδι για δίχρονες εξωλέμβιες TCW3 Premium Plus c. 150 ml (5 oz) προσθετικό και σταθεροποιητικό συστήματος καυσίμου ή 30 ml (1 oz) συμπύκνωμα προσθετικού και σταθεροποιητικού συστήματος καυσίμου. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Λάδι για δίχρονους εξωλέμβιους κινητήρες TC W3 Premium Plus Προσθετικό και σταθεροποιητικό συστήματος καυσίμου 2. Αφήστε τον κινητήρα να κρυώσει. ΣΗΜΑΝΤΙΚΟ: Σκουπίστε αμέσως τυχόν σταγόνες καυσίμου ή χυμένο καύσιμο. Σύστημα καυσίμου Q01 Σύστημα καυσίμου 92-8M Κλείστε τη βαλβίδα διακοπής ροής καυσίμου, αν υπάρχει. Αποσυνδέστε και ταπώστε την προσαρμογή εισαγωγής καυσίμου εάν δεν διατίθεται βαλβίδα διακοπής ροής καυσίμου. 4. Συνδέστε την απομακρυσμένη δεξαμενή καυσίμου (με το μίγμα εκνέφωσης) με την προσαρμογή εισαγωγής καυσίμου. ΣΗΜΑΝΤΙΚΟ: Διοχετεύστε νερό ψύξης στον κινητήρα. 5. Βάλτε εμπρός τον κινητήρα και αφήστε τον να λειτουργήσει στις 1300 σ.α.λ. επί 5 λεπτά. 6. Αφού περάσει ο καθορισμένος χρόνος λειτουργίας, επιστρέψτε αργά το γκάζι στο ρελαντί και σβήστε τον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε πως έχει παραμείνει ορισμένο μίγμα εκνέφωσης στον κινητήρα. Μην αφήσετε να στεγνώσει τελείως το σύστημα καυσίμου του κινητήρα. 7. Αντικαταστήστε το στοιχείο φίλτρου καυσίμου διαχωρισμού νερού. Για τη σωστή διαδικασία, ανατρέξτε στην ενότητα 5. Αποστράγγιση του συστήματος θαλασσινού νερού! ΠΡΟΣΟΧΗ Όταν το σύστημα αποστράγγισης είναι ανοικτό μπορεί να εισέλθει νερό στη σεντίνα, προκαλώντας ζημιά στον κινητήρα ή βύθιση του σκάφους. Βγάλτε το σκάφος από το νερό ή κλείστε τη βαλβίδα έρματος, αποσυνδέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού και βεβαιωθείτε ότι η αντλία σεντίνας είναι λειτουργική πριν ξεκινήσετε την αποστράγγιση. Μη λειτουργείτε τον κινητήρα με το σύστημα αποστράγγισης ανοικτό. ΣΗΜΑΝΤΙΚΟ: Αποστραγγίστε μόνο το τμήμα θαλασσινού νερού του κλειστού συστήματος ψύξης. ΣΗΜΑΝΤΙΚΟ: Το σκάφος πρέπει να είναι σε όσο το δυνατόν πιο επίπεδη θέση ώστε να διασφαλιστεί η πλήρης αποστράγγιση του συστήματος ψύξης. Το συγκρότημα του κινητήρα σας είναι εξοπλισμένο με ένα σύστημα αποστράγγισης. Ανατρέξτε στην ενότητα Αναγνώριση συστήματος αποστράγγισης για να προσδιορίσετε τις οδηγίες που έχουν εφαρμογή στο συγκρότημα κινητήρα σας. ΣΗΜΑΝΤΙΚΟ: Ο κινητήρας δεν θα πρέπει να λειτουργήσει καθόλου κατά τη διάρκεια της διαδικασίας αποστράγγισης. ΣΗΜΑΝΤΙΚΟ: Σε θερμοκρασίες παγετού ή διαστήματα παρατεταμένης αποθήκευσης, η Mercury MerCruiser προδιαγράφει τη χρήση αντιψυκτικού με προπυλενική γλυκόλη, αναμεμιγμένου σύμφωνα με τις οδηγίες του κατασκευαστή, στο τμήμα θαλασσινού νερού του συστήματος ψύξης. Βεβαιωθείτε ότι το αντιψυκτικό με προπυλενική γλυκόλη περιέχει αντισκωριακό και συνιστάται για χρήση σε θαλάσσιους κινητήρες. Βεβαιωθείτε ότι ακολουθείτε τις συστάσεις του κατασκευαστή της προπυλενικής γλυκόλης. 90-8M ell ΜΆΙΟς 2011 Σελίδα 63

72 Ενότητα 6 - Αποθήκευση Αναγνώριση συστήματος αποστράγγισης Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα c c d d Υδρόψυκτα μοντέλα κλειστού κυκλώματος - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες c Υδρόψυκτα μοντέλα θαλασσινού νερού Μοντέλα Scorpion - Μπλε αντλία αέρα - Πολλαπλή αέρα c - Πράσινοι δείκτες d - Θέσεις μπλε τάπας αποστράγγισης d d Σύστημα χειροκίνητης αποστράγγισης ενός σημείου - Μπλε λαβή - Θέση μπλε τάπας απο στράγγισης 6128 Σελίδα M ell ΜΆΙΟς 2011

73 Ενότητα 6 - Αποθήκευση Σύστημα χειροκίνητης αποστράγγισης τριών σημείων - Μπλε τάπα αποστράγγισης 6126 Σύστημα αποστράγγισης πολλαπλών σημείων (MPD) M Πλαϊνό μέρος του μπλοκ κινητήρα - Κάτω πλευρά πολλαπλών εξαγωγής Εύκαμπτος σωλήνας αντλίας κυκλοφορίας νερού - Ψύκτης καυσίμου προς περίβλημα θερμοστάτη 90-8M ell ΜΆΙΟς 2011 Σελίδα 65

74 Ενότητα 6 - Αποθήκευση - Ελέγξτε τη βαλβίδα (αν υπάρχει) Σύστημα αποστράγγισης ενός σημείου ενεργοποιούμενο με αέρα Σκάφος στο νερό ΣΗΜΕΙΩΣΗ: Η διαδικασία αυτή έχει γραφτεί για την αντλία αέρα που βρίσκεται τοποθετημένη στον κινητήρα. Ωστόσο, μπορεί να χρησιμοποιηθεί οποιαδήποτε πηγή αέρα. 1. Κλείστε τη βαλβίδα έρματος (αν υπάρχει) ή αφαιρέστε και ταπώστε τον εύκαμπτο σωλήνα εισαγωγής θαλασσινού νερού. 2. Αφαιρέστε την αντλία αέρα από τον κινητήρα. 3. Βεβαιωθείτε ότι ο μοχλός στην κορυφή της αντλίας βρίσκεται πρόσωπο με τη λαβή (οριζόντια). 4. Τοποθετήστε την αντλία αέρα στην προσαρμογή του ενεργοποιητή. 5. Τραβήξτε το μοχλό της αντλίας αέρα (κάθετα) για να ασφαλίσει η αντλία στην προσαρμογή. c e 6131 d - Προσαρμογή ενεργοποιητή - Πράσινοι δείκτες c - Χειροκίνητη βαλβίδα απελευθέρωσης d - Αντλία αέρα e - Μοχλός (ασφάλιση) Αντλήστε αέρα στο σύστημα μέχρι να επεκταθούν και οι δύο πράσινοι δείκτες και να αποστραγγιστεί νερό και από τις δυο πλευρές του κινητήρα. Η αριστερή πλευρά θα αρχίσει να αποστραγγίζεται πριν από τη δεξιά πλευρά. Σελίδα M ell ΜΆΙΟς 2011

75 Ενότητα 6 - Αποθήκευση 7. Αφαιρέστε αμέσως τη μπλε τάπα αποστράγγισης από την πλευρά του περιβλήματος του θερμοστάτη ή του εναλλάκτη θερμοκρασίας. Για το σωστό αερισμό του συστήματος ψύξης, η τάπα αυτή πρέπει να αφαιρεθεί εντός 30 δευτερολέπτων. c c d d Υδρόψυκτα μοντέλα κλειστού κυκλώματος - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες c Υδρόψυκτα μοντέλα θαλασσινού νερού Μοντέλα Scorpion - Μπλε αντλία αέρα - Πολλαπλή αέρα c - Πράσινοι δείκτες d - Θέσεις μπλε τάπας αποστράγγισης d d Βεβαιωθείτε ότι αποστραγγίζεται νερό από κάθε άνοιγμα. Αν όχι, εφαρμόστε τις οδηγίες της ενότητας Σύστημα χειροκίνητης αποστράγγισης τριών σημείων. - Αριστερή θέση αποστράγγισης - Δεξιά θέση αποστράγγισης Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον πέντε λεπτά. Αντλήστε αέρα αν χρειάζεται ώστε να διατηρούνται απλωμένοι οι πράσινοι δείκτες. 10. Γυρίστε ελαφρώς τον κινητήρα με τη μίζα για να βγάλετε όσο νερό έχει παγιδευτεί στην αντλία θαλασσινού νερού. Μην αφήσετε τον κινητήρα να τεθεί σε λειτουργία. 11. Τοποθετήστε εκ νέου την μπλε τάπα αποστράγγισης στο περίβλημα θερμοστάτη ή τον εναλλάκτη θερμότητας. 12. Αφαιρέστε την αντλία αέρα από την πολλαπλή αέρα και τοποθετήστε την πίσω στο μπρακέτο στήριξης. 90-8M ell ΜΆΙΟς 2011 Σελίδα 67

76 Ενότητα 6 - Αποθήκευση 13. Η Mercury MerCruiser συνιστά να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. Έτσι μπορείτε να βεβαιωθείτε πως έχει αποστραγγιστεί όλο το νερό. 14. Πριν καθελκύσετε το σκάφος, τραβήξτε προς τα πάνω τη χειροκίνητη βαλβίδα απελευθέρωσης. Βεβαιωθείτε πως δεν είναι πλέον απλωμένοι οι πράσινοι δείκτες. - Πράσινοι δείκτες 15. Ανοίξτε τη βαλβίδα έρματος, αν υπάρχει, ή αποσυνδέστε τις τάπες από τον εύκαμπτο σωλήνα εισαγωγής νερού και επανασυνδέστε τον προτού θέσετε τον κινητήρα σε λειτουργία. Σκάφος έξω από το νερό ΣΗΜΕΙΩΣΗ: Η διαδικασία αυτή έχει γραφτεί για την αντλία αέρα που βρίσκεται τοποθετημένη στον κινητήρα. Ωστόσο, μπορεί να χρησιμοποιηθεί οποιαδήποτε πηγή αέρα. 1. Τοποθετήστε το σκάφος σε επίπεδη επιφάνεια για να διασφαλίσετε την πλήρη αποστράγγιση του συστήματος. 2. Αφαιρέστε την αντλία αέρα από τον κινητήρα. 3. Βεβαιωθείτε ότι ο μοχλός στην κορυφή της αντλίας βρίσκεται πρόσωπο με τη λαβή (οριζόντια). 4. Τοποθετήστε την αντλία αέρα στην προσαρμογή του ενεργοποιητή. 5. Τραβήξτε το μοχλό της αντλίας αέρα (κάθετα) για να ασφαλίσει η αντλία στην προσαρμογή. c 6135 e d - Προσαρμογή ενεργοποιητή - Πράσινοι δείκτες c - Χειροκίνητη βαλβίδα απελευθέρωσης d - Αντλία αέρα e - Μοχλός (ασφάλιση) 8293 Σελίδα M ell ΜΆΙΟς 2011

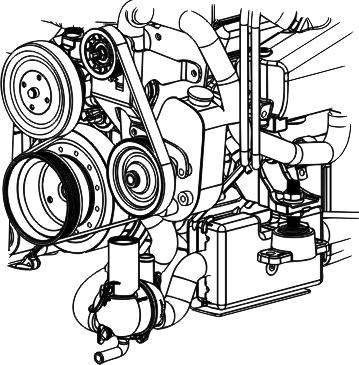

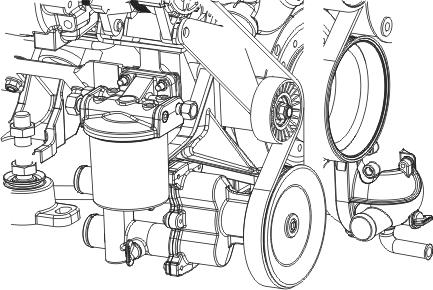

77 Ενότητα 6 - Αποθήκευση 6. Αντλήστε αέρα στο σύστημα μέχρι να επεκταθούν και οι δύο πράσινοι δείκτες και να αποστραγγιστεί νερό και από τις δυο πλευρές του κινητήρα. Η αριστερή πλευρά θα αρχίσει να αποστραγγίζεται πριν από τη δεξιά πλευρά. c c d d Υδρόψυκτα μοντέλα κλειστού κυκλώματος - Θέση μπλε τάπας αποστράγγισης - Μπλε αντλία αέρα c - Πολλαπλή αέρα d - Πράσινοι δείκτες c Υδρόψυκτα μοντέλα θαλασσινού νερού Μοντέλα Scorpion - Μπλε αντλία αέρα - Πολλαπλή αέρα c - Πράσινοι δείκτες d - Θέσεις μπλε τάπας αποστράγγισης d d Βεβαιωθείτε ότι αποστραγγίζεται νερό από κάθε άνοιγμα. Αν όχι, εφαρμόστε τις οδηγίες της ενότητας Σύστημα χειροκίνητης αποστράγγισης τριών σημείων. - Αριστερή θέση αποστράγγισης - Δεξιά θέση αποστράγγισης Αφήστε το σύστημα να αποστραγγιστεί για τουλάχιστον πέντε λεπτά. Αντλήστε αέρα αν χρειάζεται ώστε να διατηρούνται απλωμένοι οι πράσινοι δείκτες. 9. Γυρίστε ελαφρώς τον κινητήρα με τη μίζα για να βγάλετε όσο νερό έχει παγιδευτεί στην αντλία θαλασσινού νερού. Μην αφήσετε τον κινητήρα να τεθεί σε λειτουργία. 10. Αφαιρέστε την αντλία αέρα από την πολλαπλή αέρα και τοποθετήστε την πίσω στο μπρακέτο στήριξης. 11. Η Mercury MerCruiser συνιστά να αφήνετε ανοικτό το σύστημα αποστράγγισης ενώ μεταφέρετε το σκάφος ή ενώ διενεργείτε οποιεσδήποτε άλλες εργασίες συντήρησης. Έτσι μπορείτε να βεβαιωθείτε πως έχει αποστραγγιστεί όλο το νερό. 90-8M ell ΜΆΙΟς 2011 Σελίδα 69
