1 Manual WATER SUPPLY NETWORK ANALYSIS Developer : Korres E. Michail April mixkorres@hotmail.com

2 Περιεχόµενα I. Οδηγίες εγκατάστασης... 1 II. Οδηγίες συµπλήρωσης του αρχείου δεδοµένων... 2 III. Οδηγίες εκτέλεσης προγράµµατος... 4 IV. Συµβουλές ως πρός τη χρήση... 12

3 1) Ο ΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Εάν δεν υπάρχει στον υπολογιστή εγκατεστηµένη η MCR 8.1 τότε από το σχετικό link : κατεβάζουµε το αρχείο που αντιστοιχεί στο λειτουργικό σύστηµα του επεξεργαστή µας, και το εγκαθιστούµε. Εάν υπάρχει η MCR 8.1 τότε µπορούµε απλά να τρέξουµε κανονικά το Water_Supply_Networks_Analysis.exe. ΠΡΟΣΟΧΗ : Για να δούµε αν έχουµε την MCR 8.1, µπορούµε απλά να τρέξουµε το πρόγραµµα και αν αυτή δεν υπάρχει θα εµφανιστεί σχετικό µήνυµα. Όσοι έχουν εγκατεστηµένη την έκδοση 2013a του Matlab στον υπολογιστή τους, τότε έχουν και την MCR 8.1. Το πρόγραµµα είναι ανεξάρτητο του Matlab. Για να το χρησιµοποιήσετε δεν χρειάζεται να γνωρίζετε προγραµµατισµό, ούτε και να έχετε το Matlab στον υπολογιστή σας. Η MCR (Matlab Compiler Runtime) είναι ένας compiler της έκδοσης 2013a του Matlab και όχι το ίδιο το πρόγραµµα Matlab. Water Supply Network Analysis Korres E. Michail 1

4 2) Ο ΗΓΙΕΣ ΣΥΜΠΛΗΡΩΣΗΣ ΤΟΥ ΑΡΧΕΙΟΥ Ε ΟΜΕΝΩΝ Είναι ένα αρχείο.xlsx το οποίο µπορείτε να ονοµάσετε όπως εσείς επιθυµείτε. Προσοχή: Η ονοµασία του αρχείου πρέπει να είναι µε λατινικούς χαρακτήρες χωρίς κενά. Το αρχείο αυτό περιέχει δεδοµένα γεωµετρίας του δικτύου στο χώρο, καθώς και δεδοµένα για τα υδραυλικά χαρακτηριστικά του δικτύου. Για την συµπλήρωση ακολουθούµε την εξής διαδικασία : - Καρτέλα Nodes : Καθορίζουµε τον αριθµό των κόµβων, τις συντεταγµένες x, y, Elevation(υψόµετρο) του δικτύου στο χώρο, τις απαιτήσεις της ζήτησης για κάθε κόµβο, και µία αρχική εκτίµηση των ενεργειακών υψοµέτρων. ΠΑΡΑΤΗΡΗΣΕΙΣ :! Η δεξαµενή µπαίνει ΠΑΝΤΑ ως ο τελευταίος κόµβος, µε ΑΡΝΗΤΙΚΟ πρόσηµο και µε εκτίµηση ενεργειακού υψοµέτρου ΙΣΗ µε το υψόµετρό της.! Αν οι αρχικές εκτιµήσεις ενεργειακού υψοµέτρου για δύο κόµβους που συνδέονται µε αγωγό είναι ίδιες, τότε το πρόγραµµα δεν βρίσκει λύση ( υπάρχει σχετικό µήνυµα ως προειδοποίηση ) - Καρτέλα Connectivity : Ορίζουµε τον αριθµό των αγωγών, και για κάθε αγωγό, καθορίζουµε τον κόµβο αρχής και τον κόµβο τέλους. - Καρτέλα Pipe-Info : Ορίζουµε την τραχύτητα των αγωγών, καθώς και την διάµετρο. ΠΑΡΑΤΗΡΗΣΕΙΣ :! Στο σχετικό παράδειγµα Test.xlsx που θα βρείτε στην Itia, υπάρχει και µία στήλη ε[mm] η οποία δεν χρειάζεται, και παρέµεινε στο παράδειγµα από λάθος. Παρακαλείστε να την διαγράψετε τελείως. Water Supply Network Analysis Korres E. Michail 2

! ΠΡΟΣΟΧΗ ΣΤΙΣ ΜΟΝΑ ΕΣ ΠΟΥ ΕΧΕΤΑΙ ΤΟ ΠΡΟΓΡΑΜΜΑ!

5 ! Για την επίλυση του προβλήµατος, πρέπει να µεταβάλλετε τις διαµέτρους και να κάνετε συνεχόµενες επιλύσεις µε το πρόγραµµα έως ότου καταλήξετε σε ένα επιθυµητό αποτέλεσµα.! ΠΡΟΣΟΧΗ ΣΤΙΣ ΜΟΝΑ ΕΣ ΠΟΥ ΕΧΕΤΑΙ ΤΟ ΠΡΟΓΡΑΜΜΑ!!! - Καρτέλα Hight_Demand : Ορίζουµε σε κάθε κόµβο ένα ελάχιστο επιτρεπόµενο ενεργειακό υψόµετρο ανάλογα µε τα ύψη των κτιρίων σε κάθε περιοχή. Water Supply Network Analysis Korres E. Michail 3

αρχείο δεδοµένων που έχουµε δηµιουργήσει. ΤΟ ΑΡΧΕΙΟ Ε ΟΜΕΝΩΝ ΠΡΕΠΕΙ ΝΑ ΒΡΙΣΚΕΤΑΙ ΣΤΟΝ Ι ΙΟ ΦΑΚΕΛΟ ΜΕ ΤΟ.exe ΑΡΧΕΙΟ!

6 3) Ο ΗΓΙΕΣ ΕΚΤΕΛΕΣΗΣ ΠΡΟΓΡΑΜΜΑΤΟΣ Ανοίγουµε το αρχείο Water_Supply_Networks_Analysis.exe. Πλήκτρα εφαρµογής : - Data : Πατώντας το πλήκτρο Data, το πρόγραµµα ανοίγει ένα παράθυρο όπου µπορούµε να επιλέξουµε το αρχείο δεδοµένων που έχουµε δηµιουργήσει. ΤΟ ΑΡΧΕΙΟ Ε ΟΜΕΝΩΝ ΠΡΕΠΕΙ ΝΑ ΒΡΙΣΚΕΤΑΙ ΣΤΟΝ Ι ΙΟ ΦΑΚΕΛΟ ΜΕ ΤΟ.exe ΑΡΧΕΙΟ! Όταν ολοκληρωθεί η διαδικασία φόρτωσης, το πρόγραµµα σχεδιάζει το δίκτυο που αντιστοιχεί στα δεδοµένα που εισαγάγατε. Water Supply Network Analysis Korres E. Michail 4

7 - Run : Πατώντας το πλήκτρο Run, το πρόγραµµα εκτελεί τους σχετικούς υπολογισµούς και µας δίνει τα τελικά αποτελέσµατα της επίλυσης του δικτύου. Water Supply Network Analysis Korres E. Michail 5

- Pop-up Menu : Από το Pop-up Menu, µπορούµε να επιλέξουµε την µέθοδο την οποία χρησιµοποιεί το πρόγραµµα για να υπολογίσει τις υδραυλικές συνιστώσες του δικτύου.

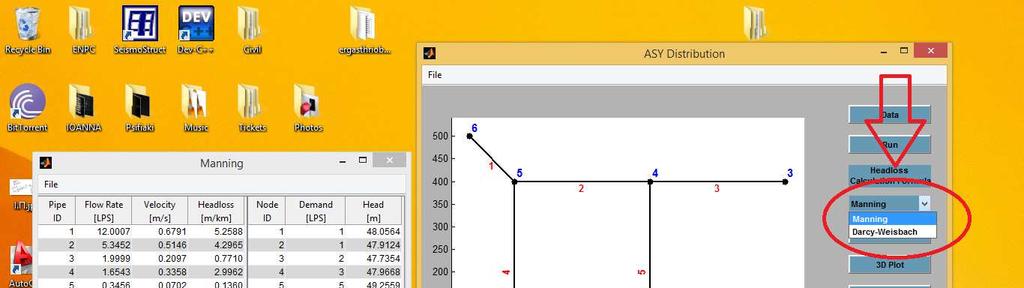

8 - Pop-up Menu : Από το Pop-up Menu, µπορούµε να επιλέξουµε την µέθοδο την οποία χρησιµοποιεί το πρόγραµµα για να υπολογίσει τις υδραυλικές συνιστώσες του δικτύου. Μπορούµε ακόµη να επιλέξουµε να τρέξουµε πρώτα τη µία και στη συνέχεια την άλλη έτσι ώστε να µπορέσουµε να κάνουµε και µία σύγκριση των δύο επιλύσεων. Water Supply Network Analysis Korres E. Michail 6

- Save : Η επίλυση του προβλήµατος έχει ουσιαστικά τελειώσει. Με το πλήκτρο Save, µπορούµε να αποθηκεύσουµε τα αποτελέσµατα σε ένα εξωτερικό αρχείο τύπου.txt.

9 - Save : Η επίλυση του προβλήµατος έχει ουσιαστικά τελειώσει. Με το πλήκτρο Save, µπορούµε να αποθηκεύσουµε τα αποτελέσµατα σε ένα εξωτερικό αρχείο τύπου.txt. Όταν πατήσουµε λοιπόν το πλήκτρο ανοίγει ένα παράθυρο το οποίο µας ζητάει να επιλέξουµε την τοποθεσία που θα αποθηκευτεί το αρχείο αποτελεσµάτων στον υπολογιστή µας, καθώς και να δώσουµε ένα όνοµα στο αρχείο µας. Όταν γίνει η αποθήκευση, µπορούµε να πάµε στον φάκελο που επιλέξαµε και να ανοίξουµε το αρχείο των αποτελεσµάτων. Water Supply Network Analysis Korres E. Michail 7

- 3D Plot : Κάνουµε µία σχεδίαση του δικτύου στον χώρο. Για να µπορέσετε να περιστρέψετε το σχέδιο µπορείτε να επιλέξετε το συµβολάκι Rotate 3D, όπως φαίνεται και στην σχετική εικόνα.

10 - 3D Plot : Κάνουµε µία σχεδίαση του δικτύου στον χώρο. Για να µπορέσετε να περιστρέψετε το σχέδιο µπορείτε να επιλέξετε το συµβολάκι Rotate 3D, όπως φαίνεται και στην σχετική εικόνα. Στο σχέδιο απεικονίζονται : " Υψόµετρο εδάφους = Μπλέ γραµµή " Ελάχιστο απαιτούµενο ενεργειακό υψόµετρο µε βάση τα κτήρια = Κόκκινη γραµµή " Πιεζοµετρικό Υψόµετρο = Πράσινη γραµµή Water Supply Network Analysis Korres E. Michail 8

11 - Velocity Headloss Plot : Σχεδιάζουµε στο ίδιο διάγραµµα την ταχύτητα ροής και την πιεζοµετρική κλίση. Water Supply Network Analysis Korres E. Michail 9

12 - Flow Rate - Diameter Plot : Σχεδιάζουµε στο ίδιο διάγραµµα την παροχή και τη διάµετρο κάθε αγωγού. - Pressure Plot : Σχεδιάζουµε στο ίδιο διάγραµµα τις τιµές για το : " Υψόµετρο = Μπλέ " Ελάχιστο απαιτούµενο ενεργειακό υψόµετρο λόγο κτιρίων = Κόκκινο " Ενεργειακό Υψόµετρο = Μώβ Water Supply Network Analysis Korres E. Michail 10

13 - SubPlot : Σχεδιάζουµε δύο διαγράµµατα : " Τις απαιτήσεις παροχής για κάθε κόµβο και το τελικό του ενεργειακό υψόµετρο. " Τις τελικώς υπολογισµένες παροχές για τις δεδοµένες διαµέτρους. Water Supply Network Analysis Korres E. Michail 11

Μπορείτε να έχετε ανοικτό το αρχείο δεδοµένων παράλληλα µε το πρόγραµµα. Αν κάνετε οποιαδήποτε αλλαγή στο αρχείο δεδοµένων πρέπει πρώτα να το αποθηκεύσετε προτού το καλέσετε από το πρόγραµµα.

14 4) ΣΥΜΒΟΥΛΕΣ ΩΣ ΠΡΟΣ ΤΗ ΧΡΗΣΗ εν χρειάζεται να ανοίγετε και να κλείνετε το πρόγραµµα κάθε φορά που κάνετε µία εκτέλεση (Run). Ξαναπατώντας το πλήκτρο Data, ΟΛΑ τα δεδοµένα διαγράφονται και µπορείτε να ξεκινήσετε από την αρχή κάνοντας εισαγωγή ενός νέου δικτύου. Μπορείτε να έχετε ανοικτό το αρχείο δεδοµένων παράλληλα µε το πρόγραµµα. Αν κάνετε οποιαδήποτε αλλαγή στο αρχείο δεδοµένων πρέπει πρώτα να το αποθηκεύσετε προτού το καλέσετε από το πρόγραµµα. ιαφορετικά το αρχείο που θα φορτωθεί θα είναι εκείνο που είχε αποθηκευτεί την τελευταία φορά. Αλλάζοντας τις διαµέτρους στο αρχείο δεδοµένων, και σχεδιάζοντας στο 3D Plot, µπορείτε να καταλάβετε τι περιθώριο έχετε να µειώσετε τις διαµέτρους µε βάση την απόσταση της πράσινης από την κόκκινη γραµµή στο διάγραµµα. Για να αποθηκεύσετε ένα διάγραµµα, πατάτε το αντίστοιχο πλήκτρο για να σχεδιαστεί, και αφού εµφανιστεί το νέο παράθυρο επιλέγετε τη δισκέτα. Στο νέο παράθυρο που εµφανίζεται, µπορείτε να επιλέξετε πού θα αποθηκευτεί, το όνοµά του, καθώς και τον τύπο του αρχείου (π.χ jpg). Water Supply Network Analysis Korres E. Michail 12

ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ ΙΕΥΘΥΝΣΗ : mixkorres@hotmail.

15 ΓΙΑ ΟΠΟΙΑ ΗΠΟΤΕ ΠΑΡΑΤΗΡΗΣΗ ΣΥΜΠΛΗΡΩΣΗ - ΙΟΡΘΩΣΗ Ή ΑΠΟΡΙΑ ΜΗ ΙΣΤΑΣΕΤΕ ΝΑ ΕΠΙΚΟΙΝΩΝΗΣΕΤΕ ΜΑΖΙ ΜΟΥ ΣΤΗΝ ΗΛΕΚΤΡΟΝΙΚΗ ΙΕΥΘΥΝΣΗ : mixkorres@hotmail.com Water Supply Network Analysis Korres E. Michail 13
