Elektronički Elementi i Sklopovi. Sadržaj predavanja: 1. FET tranzistori 2. MOSFET tranzistori

Transcript

1 Sadržaj predavanja: 1. FET tranzistori 2. MOSFET tranzistori

2 Slično kao i bipolarni tranzistor FET (Field Effect Tranzistor - tranzistor s efektom polja) je poluvodički uređaj s tri terminala (izvoda) Razlika između između FET tranzistora i bipolarnih tranzistora je u tome što se sa bipolarnim tranzistorom upravlja pomoću struje dok se sa FET tranzistorom upravlja putem napona. Kod bipolarnih tranzistora je struja kolektora I C funkcija struje baze I B. Kod FET tranzistora struja drain elektrode I D je funkcija upravljačkog napona V GS

3 Jedna od najvažnijih karakteristika FET tranzistora je visoka ulazna impedancija Ulazna impedancija FET tranzistora je oko 1 MΩ što je daleko više od BJT tranzistora S druge strane BJT tranzistori imaju prilično veće naponsko pojačanje od FET tranzistora FET tranzistori su stabilniji od BJT tranzistora s obzirom na temperaturne varijacije FET tranzistori su manjih dimenzija od BJT tranzistora što ih čini pogodnim za dizajn integriranih krugova (IC)

4 FET tranzistore dijelimo na slijedeće skupine: JFET - Junction Field Effect Transistor - n - kanalni - p - kanalni MOSFET - Metal Oxide Semiconductor Field Effect Transistor - depletion type (FET osiromašenog tipa) - enhanced type (FET obogaćenog tipa) MESFET - Metal Semiconductor Field Effect Transistor MOSFET je najviše rasprostranjen kod dizajna integriranih krugova (IC) MESFET je poluvodički uređaj novijeg doba te koristi GaAs kao poluvodički materijal (zbog brzine rada tranzistora)

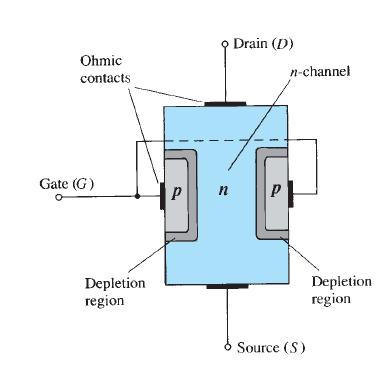

5 Konstrukcija n-kanalnog JFET tranzistora: Glavni dio konstrukcije čini materijal N-tipa koji formira kanal u sendviču između poluvodičkog materijala P-tipa. Dva materijala P-tipa su povezani na elektrodu gate (G) Gornja elektroda na slici se naziva gate (G) dok se donja elektroda naziva source (S). P-N spojevi tvore osiromašeno područje slično kao kod tranzistora. To je područje bez slobodnih nosioca naboja.

6 Operacija JFET tranzistora može se zamisliti slično kao i operacija slavine. Zakretanjem slavine regulira se tijek vode kroz cijev. Voda teče iz izvora kroz cijev i otiče u odvod (sink). JFET tranzistor je analogan protoku vode kroz slavinu. Povećavanjem napona između elektroda G (gate) i S (source) povećava se i protok struje.

7 JFET tranzistor kada je V GS = 0, V DS > 0

8 U ovom slučaju su elektrode G i S na istom potencijalu od 0V. U trenutku kada primjenimo napon V DD između elektroda D i S elektroni poteku prema drain terminalu (D) što rezultira strujom I D prema source terminalu (S). U ovom slučaju je struja kroz drain terminal I D je jednaka struji kroz source terminal I S zbog toga što nije primjenjen napon V GS.

9 Treba primjetiti da se osiromašeno područje širi prema D (drain) elektrodi. Ovo proširenje se događa zbog toga što kanal ima odgovarajući otpor te kroz N-kanal imamo gradijent potencijala. To znači da zaporni potencijal P-N spoja raste od elektrode S ka elektrodi D te zbog toga raste i širina osiromašenog područja. Sličan efekt imamo i kod diode, širina osiromašenog područja raste sa naponom reverzne polarizacije.

10 Kako raste napon V DS struja I D će rasti prema Ohmovom zakonu kao na slici: Treba primjetiti da je za niže vrijednosti napona V DS struja I D ima gotovo konstantnu ovisnost o naponu V DS, tj. otpor je gotovo konstantan. Kako povećavamo napon V DS tako se kanal sužava jer se povećava širina osiromašenog područja. Zbog toga, kada napon V DS dosegne vrijednost napona V P kanal se toliko suzi da sada otpor kanala jako raste sa naponom V DS.

11 Napon V DS kada se kanal toliko suzi da se osiromašena područja "dodiruju" označuje se sa V P (eng. pinch-off voltage) Iako naziv pinch-off sugerira da je struja I D = 0 pri naponu V P, to nije slučaj već tada struja I D poprima vrijednost struje saturacije, tj. I D = I DSS Kako se napon V DS povećava iznad vrijednosti V P tako se osiromašena područja počinju dodirivati cijelom dužinom kanala, međutim nivo struje I D ostaje konstantan.

12 To u suštini znači da ako je V DS > V P onda JFET ima karakteristiku strujnog izvora: Struja I DSS je ujedno i maksimalna struja draina (I D ) koju JFET može dati. Kao što je vidljivo iz slike, struja je fiksna na nivou I DSS, ali napon V DS ovisi o teretu spojenom na JFET tranzistor.

13 JFET tranzistor kada je V GS < 0 Napon V GS je napon pomoću kojeg upravljamo JFET tranzistorom. Slično kao što za BJT tranzistor nivoi struje I C ovisi o naponu V CE za različite nivoe struje I B, tako i kod JFET tranzistora struja I D ovisi o naponu V DS za različite nivoe napona V GS. Treba primjetiti da su u aktivnom području naponi V GS za n-kanalni JFET negativni.

14 Fizikalno gledajući kako se smanjuje napon V GS (tj. kako postaje negativniji) to je potreban sve manji napon V DS = V P da bi tranzitor ušao u saturaciju. Razlog tome je što je negativniji napon V GS, G elektroda postaje sve negativnija u odnosu na drain D te se povećava širina osiromašenog područja. Kod p-kanalnog JFET tranzistora je fizikalna slika obrnuta, kako napon V GS raste (postaje sve pozitivniji) treba sve manji napon V DS = V P da bi tranzitor ušao u saturaciju. U data-sheetu proizvođača, pinch-off napon V P se najčešće označava sa V GS(off).

15 Jedna od primjena JFET tranzistora u omskom području (području lijevo od saturacije) jest da služi kao naponski upravljani otpor. U omskom području, struja I D je gotovo linearno ovisna o naponu V DS te se otpor može uzeti da je konstantan. Nagib krivulje u omskom području se može regulirati naponom V GS. Otpor u omskom području se može aproksimirati pomoću jednadžbe: (1) r d = r 0 1 V GS ΤV 2 P gdje je r 0 otpor kada je V GS = 0 V.

16 p-kanalni JFET tranzistor Konstrukcija p-kanalnog JFET tranzistora je identična konstrukciji n-kanalnog JFET tranzistora s tom razlikom što su materijali P i N tipa zamijenjeni. Smijerovi struja I D, I S i I G su obrnuti nego kod n-kanalnog JFET tranzistora. Naponi V DS i V GS su također obrnutog polariteta nego kod n-kanalnog JFET tranzistora.

17 Karakteristika p-kanalnog JFET tranzistora. Za oba tipa JFET tranzistora (p-kanalni i n- kanalni) postoji i breakdown regija ako napon V DS poraste iznad napona V DSmax. U breakdown regiji struja I D jest limitirana samo vanjskom električnom mrežom.

18 simboli JFET tranzistora n-kanalni JFET p-kanalni JFET

19 Sažetak (JFET) tranzistori: Maksimalna struja I D kroz JFET tranzistor se označava kao struja I DSS i to je ona struja koja teče kroz tranzistor kada je V GS = 0 te kada je V DS V P. Kada je iznos napona V GS (modul) veći ili jednak od iznosa napona (modula) V P tada je struja I D = 0 A Za sve napone V GS koji su između napona 0V i napona V P struja I D će biti između I DSS i 0 A

20 Prijenosna karakteristika JFET tranzistora Kod BJT tranzistora struja I C je funkcija struje baze I B te su ova dva parametra povezani putem strujnog pojačanja β: (2) I C = f I B = βi B Jednadžba (2) je linearna jednadžba, tj. I C linearno ovisi o struji I B. Kod JFET-a imamo kvadratnu ovisnost struje I D o naponu V GS : (3) I D = I DSS 1 V GS V P 2 Jednadžba (3) naziva se još i Shocklyeva jednadžba. Iz jed. (3) je vidljivo da je ovisnost struje I D o naponu V GS nelinearna.

21 Bitno je uočiti da: 1. V GS = 0 I D = I DSS 2. V GS = V P I D = 0

22 Usporedba operacijskih parametrara za FET i JFET

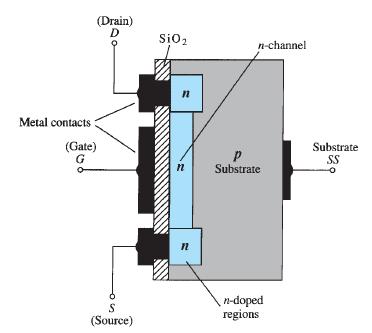

23 Konstrukcija n-kanalnog MOSFET tranzistora osiromašenog tipa Konstrukcija n-kanalnog MOSFET tranzistora započinje sa substratom P-tipa. Substrat je temelj na kojemu se gradi MOSFET tranzistor. Mnogi MOSFET tranzistori imaju još i dodatnu SS elektrodu koja je vezana substrat. Terminali (S) i (D) su spojeni na materijal N-tipa koji je povezan kanalom N-tipa. Gate elektroda je vezana na izolacijski sloj (SiO2). Za razliku od JFET tranzistora, ne postoji direktni spoj između gate (G) elektrode i kanala N-tipa. Ovaj sloj silicij dioksida (SiO2) bitno povećava ulaznu impedanciju MOSFET tranzistora!

24 Zbog visoke ulazne impedancije, za DC analizu može se uzeti da je I G = 0. Naziv metal-oxide-semiconductor je očit iz konstrukcije MOSFET tranzistora: metal je za gate,source i drain elektrode, oxide dolazi iz SiO2 izolacijskog sloja te semiconductor dolazi od poluvodičkog materijala u koji se difundiraju primjese P i N tipa. Zbog izolacijskog sloja između gate elektrode i poluvodičkog materijala (SiO2) MOSFET se ponekad naziva i insulated-gate FET tj. IGFET.

25 MOSFET tranzistor kada je V DS > 0 Na slici je n-kanalni MOSFET tranzistor osiromašenog tipa. Rezultirajuća struja je slična onoj kao i kod JFET tranzistora. Slobodni nosioci (elektroni) u n-kanalu se pod uticajem napona V DS gibaju od elektrode S (source) prema D (drain) elektrodi.

26 Prijenosna karakteristika n-kanalnog MOSFET tranzistora

27 Ako na G (gate) elektrodu dovedemo negativni potencijal, taj. negativni potencijal gura elektrone prema substratu P-tipa. Pod uticajem napona V GS pojačava se rekombinacija parova elektron-šupljina što rezultira smanjenim brojem slobodnih nosioca u kanalu N-tipa. Zbog toga se struja I D smanjuje sa povećanjem negativnog napona V GS. Ako napon V GS postane pozitivan tada prema gate (G) elektrodi putuju dodatni manjinski nosioci iz substrata P-tipa. Takve nosioce akcelerira električno polje te zbog sudara dolazi do stvaranja novih nosioca.

28 Pod ovim uvjetima, kada V GS nastavlja rasti (tj. kada postaje sve pozitivniji) struja I D počinje eksponencijalno rasti. U ovom području rada, treba voditi računa o maksimalnoj struji I D koja može teći kroz MOSFET tranzistor bez posljedica po uređaj. Kod n-kanalnog MOSFET-a ako je napon V GS > 0 onda je tranzistor u obogaćenom području a kada je V GS < 0 transistor je u osiromašenom području. Struja koja teče kroz tranzistor se kao i kod JFET tranzistora može opisati Schocklyevom jednadžbom, tj. jednadžbom (3).

29 Konstrukcija p-kanalnog MOSFET tranzistora osiromašenog tipa Konstrukcija p-kanalnog MOSFET tranzistora je točno obrnuta od n-kanalnog MOSFET tranzistora. Za razliku od n-kanalnog MOSFET-a, kanal je P tip poluvodiča dok je substrat N-tip poluvodiča. Napon V DS je negativan za p-kanalni MOSFET.

30 Prijenosna karakteristika p-kanalnog MOSFET tranzistora.
