Ο ΗΓΙΕΣ GRUNDFOS MTH. Οδηγίες εγκατάστασης και λειτουργίας

Transcript

1 Ο ΗΓΙΕΣ GRUNDFOS MTH Οδηγίες εγκατάστασης και λειτουργίας

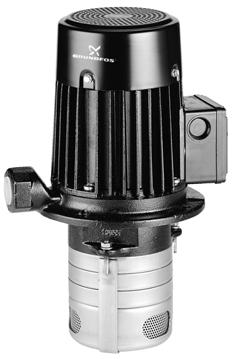

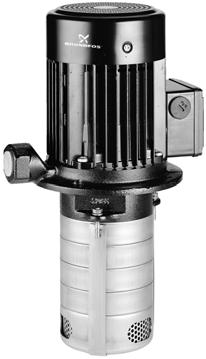

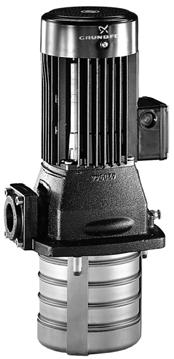

2 Ελληνικά (GR) Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης ΠΕΡΙΕΧΟΜΕΝΑ 1. Εφαρμογές Σελίδα 1. Εφαρμογές 2 2. Ονομασία τύπου Επεξήγηση τύπου 2 3. Τεχνικά χαρακτηριστικά 2 4. Εγκατάσταση Συνθήκες αναρρόφησης 3 5. Ηλεκτρικές συνδέσεις 4 6. Εκκίνηση 4 7. Λειτουργία και συντήρηση Λίπανση και συντήρηση Φίλτρα Περιοδικοί ελεγχοι 5 8. Τεχνική υποστήριξη 5 9. Στάθμη ηχητικής πίεσης Πίνακας πιθανών προβλημάτων Απόρριψη 6 Προειδοποίηση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Οι αντλίες της Grundfos MTH είναι πολυβάθμιες φυγόκεντρες αντλίες σχεδιασμένες για την άντληση υγρών για εργαλειομηχανές, μεταφορά συμπυκνωμάτων, μεταφορά υγρού σε βιομηχανικές πλυντικές μηχανές και παρεμφερείς εφαρμογές. 2. Ονομασία τύπου Η τυποποιημένη σειρά των αντλιών περιλαμβάνει πλήρεις βαθμίδες με πτερωτές. Κατόπιν παραγγελίας, διατίθενται διαφορετικά μήκη ανάλογα με τους συνδυασμούς απαιτήσεων, τοποθετώντας κενές ενδιάμεσες βαθμίδες αντί των τυποποιημένων βαθμίδων με πτερωτές. Ο τύπος της αντλίας που αναγράφεται στην πινακίδα της αντλίας υποδεικνύει τον αριθμό των βαθμίδων και των πτερωτών που έχει η αντλία. 2.1 Επεξήγηση τύπου Παράδειγμα MTH 4-20 / 2 -x -x -x -xxxx Σειρά αντλίας Ονομαστική παροχή σε m 3 /h Αριθμός βαθμίδων x 10 Αριθμός πτερωτών Κωδικός παραλλαγής Κωδικός για σύνδεση σωληνώσεων Κωδικός για υλικά Κωδικός για στεγανοποιητικό άξονα και ελαστικά εξαρτήματα αντλίας 3. Τεχνικά χαρακτηριστικά Τύπος αντλίας MTH Ελάχ. θερμοκρασία υγρού [ C] -10 Μέγ. θερμοκρασία υγρού [ C] +90 Μέγ. θερμοκρασία περιβάλλοντος [ C] +40 Μέγ. πίεση λειτουργίας [bar] 10 Kατηγορία προστασίας IP54 Προειδοποίηση Η αντλία δεν πρέπει να χρησιμοποιείται για τη μεταφορά εύφλεκτων υγρών όπως ντίζελ, πετρέλαιο ή παρόμοια υγρά. Οι αντλίες έχουν σχεδιαστεί για την άντληση υγρών με πυκνότητα και ιξώδες που αντιστοιχούν σε αυτές του νερού. Το αντλούμενο υγρό δεν πρέπει να περιέχει σωματίδια που προκαλούν φθορά ή ίνες. Σε περίπτωση άντλησης υγρών με πυκνότητα ή ιξώδες μεγαλύτερα από αυτά του νερού, θα πρέπει να λαμβάνεται υπόψη το μέγεθος του κινητήρα. 2

3 4. Εγκατάσταση Η αντλία είναι σχεδιασμένη για να τοποθετείται σε δεξαμενή και μπορεί να εγκατασταθεί κατακόρυφα. Η αντλία τοποθετείται σε μια οπή που έχει ανοιχθεί στο καπάκι της δεξαμενής (επάνω πλευρά) και σταθεροποιείται στη δεξαμενή με τέσσερις βίδες περαστές από τις οπές στη φλάντζα συγκράτησης. Συνιστάται η τοποθέτηση ενός στεγανοποιητικού περμανίτη μεταξύ της φλάντζας της αντλίας και της δεξαμενής. Σημείωση Προειδοποίηση Η αντλία πρέπει να τοποθετείται με τέτοιο τρόπο ώστε να αποκλείεται το ενδεχόμενο τυχαίας επαφής των ατόμων με τις καυτές επιφάνειες του κινητήρα. Οι αντλίες MTH 2 και 4 μπορούν να τοποθετηθούν μόνο κατακόρυφα. 4.1 Συνθήκες αναρρόφησης Το κάτω άκρο του φίλτρου θα πρέπει να είναι τουλάχιστον 25 mm ψηλότερα από τον πυθμένα της δεξαμενής, βλέπε σχ. 2 ή 3. Οι αντλίες MTH πρέπει να τοποθετηθούν μόνο κατακόρυφα και η οπή αποστράγγισης στη βάση του κινητήρα πρέπει να έχει δίοδο στη δεξαμενή. Οι αντλίες έχουν σχεδιαστεί έτσι ώστε να έχουν πλήρη απόδοση μέχρι και σε μια στάθμη Α mm πάνω από το κάτω μέρος του φίλτρου της αντλίας. Στη στάθμη του υγρού που βρίσκεται μεταξύ του Α και Β mm πάνω από το κάτω μέρος του φίλτρου, ένας ενσωματωμένος κοχλίας πλήρωσης θα προστατέψει την αντλία από την εν ξηρώ λειτουργία. Τύπος αντλίας A [mm] B [mm] MTH 2 και MTH 8, 12 και Ελληνικά (GR) c L 4 x X B 25 mm A TM D1 D2 D3 Σχ. 1 Σχήμα με διαστάσεις ιαστάσεις φλάντζας συγκράτησης της αντλίας: Τύπος αντλίας D1 D2 D3 L C X MTH 2 και Rp 3/4 7 MTH 8, 12 και Rp 1 1/ TM Σχ. 2 MTH 2 και 4 Σχ. 3 MTH 8, 12 και 16 B A 25 mm TM

4 Ελληνικά (GR) 5. Ηλεκτρικές συνδέσεις Η ηλεκτρική σύνδεση πρέπει να διεξάγεται σύμφωνα με τους τοπικούς κανονισμούς. Η τάση και η συχνότητα λειτουργίας αναγράφονται στην πινακίδα. Παρακαλούμε βεβαιωθείτε ότι ο κινητήρας είναι κατάλληλος για την παροχή ηλεκτρικού ρεύματος στην οποία θα χρησιμοποιηθεί. Οι μονοφασικοί κινητήρες της Grundfos διαθέτουν θερμικό διακόπτη υπερφόρτισης και δεν χρειάζονται πρόσθετη προστασία κινητήρα. Οι τριφασικοί κινητήρες πρέπει να συνδέονται με έναν εκκινητή. Το ακροκιβώτιο μπορεί να στραφεί σε τρεις θέσεις, ανά 90, βλέπε σχ. 4. Προχωρείστε ως κατωτέρω: 1. Αφαιρέστε τους κοχλίες που συγκρατούν τον κινητήρα στην αντλία. 2. Στρέψτε τον κινητήρα στην επιθυμητή θέση. 3. Επανατοποθετήστε και σφίξτε τους κοχλίες. 4. Επανατοποθετήστε τους προφυλακτήρες του συνδέσμου. Η ηλεκτρική σύνδεση θα πρέπει να γίνεται όπως φαίνεται στο διάγραμμα που βρίσκεται στο εσωτερικό του καλύμματος του ακροκιβωτίου. Σχ. 4 Προειδοποίηση Μην επιχειρήσετε οποιαδήποτε σύνδεση στο ακροκιβώτιο της αντλίας εάν δεν κλείσετε πρώτα την παροχή ηλεκτρικού ρεύματος. Εάν η αντλία δεν είναι συνδεδεμένη σε ηλεκτρική εγκατάσταση, τότε πρέπει να συνδέεται με εξωτερικό κεντρικό διακόπτη. Θέσεις ακροκιβωτίου TM Εκκίνηση Προειδοποίηση ώστε ιδιαίτερη προσοχή στη φορά της οπής εξαέρωσης και λάβετε τα μέτρα σας, έτσι ώστε το νερό που διαφεύγει να μην προκαλέσει τραυματισμό σε άτομα ή ζημιές στον κινητήρα ή στα άλλα εξαρτήματα. Πριν εκκινήσετε την αντλία, βεβαιωθείτε ότι: όλες οι συνδέσεις σωληνώσεων είναι καλά σφιγμένες. το σώμα της αντλίας είναι εν μέρει γεμάτο με υγρό (μερικώς βυθισμένο). το φίλτρο δεν είναι φραγμένο από ακαθαρσίες. Ξεκινήστε την αντλία ως ακολούθως: 1. Κλείστε τη βάνα απομόνωσης στην πλευρά κατάθλιψης της αντλίας. 2. Εαν η αντλία έχει ενσωματωμένη μία βαλβίδα εξαέρωσης, αυτή η βαλβίδα πρέπει να είναι ανοιχτή, βλέπε σχ. 5. Σχ. 5 Θέση της βαλβίδας εξαέρωσης 3. είτε τη σωστή φορά περιστροφής της αντλίας στο κάλυμμα ανεμιστήρα του κινητήρα. Οταν την κοιτάμε από πάνω, η αντλία πρέπει να περιστρέφεται αντίθετα από τη φορά των δεικτών του ρολογιού. 4. Θέστε την αντλία σε λειτουργία και ελέγξτε τη φορά περιστροφής. 5. Ανοίξτε λίγο τη βάνα απομόνωσης κατάθλιψης. 6. Εαν η αντλία έχει ενσωματωμένη μία βαλβίδα εξαέρωσης, αυτή η βαλβίδα πρέπει να είναι κλειστή, όταν πια η ροή του υγρού που εξέρχεται είναι σταθερή. 7. Ανοίξτε τελείως τη βάνα απομόνωσης κατάθλιψης. Η αντλία έχει τώρα εξαερωθεί και είναι έτοιμη για λειτουργία. TM

5 7. Λειτουργία και συντήρηση Σημείωση 7.1 Λίπανση και συντήρηση Οι αντλίες που εγκαθίστανται σύμφωνα με αυτές τις Οδηγίες δεν χρειάζονται ιδιαίτερη συντήρηση. Ο μηχανικός στυπιοθλίπτης άξονα είναι αυτορυθμιζόμενος και διαθέτει δακτύλιους στεγανότητας υψηλής αντοχής που λιπαίνονται και ψύχονται από το αντλούμενο υγρό. Τα έδρανα της αντλίας λιπαίνονται επίσης από το αντλούμενο υγρό. Τα ρουλεμάν του κινητήρα έχουν λιπανθεί και στεγανοποιηθεί για όλη τη διάρκεια ζωής τους. εν χρειάζονται περαιτέρω λίπανση. Οι αντλίες άνω των 4 kw έχουν γωνιακά έδρανα ολίσθησης. 7.2 Φίλτρα Η αντλία δεν πρέπει ποτέ να λειτουργεί με κλειστή τη βάννα κατάθλιψης για περισσότερο από 5 λεπτά γιατί αυτό θα προκαλέσει αύξηση της θερμοκρασίας/ σχηματισμό ατμού στην αντλία που μπορεί να προκαλέσει βλάβη στην αντλία. Οι συλλέκτες ρινισμάτων, τα φίλτρα, κ.λπ πρέπει να καθαρίζονται σε τακτά χρονικά διαστήματα για να εξασφαλίζεται η σωστή ροή του υγρού. 9. Στάθμη ηχητικής πίεσης MTH 2 και 4 Kινητήρας P 1 [kw] MTH 8, 12 και < < < < < < < < < < < < < < < < < < < < < < Ελληνικά (GR) 7.3 Περιοδικοί ελεγχοι Σε τακτά χρονικά διαστήματα, ανάλογα με τις συνθήκες και το χρόνο λειτουργίας, πρέπει να διεξάγονται οι ακόλουθοι έλεγχοι: Ελέγξτε την ποσότητα του υγρού και την πίεση λειτουργίας. Ελέγξτε ότι δεν υπάρχουν διαρροές. Ελέγξτε ότι ο κινητήρας δεν υπερθερμαίνεται. Ελέγξτε το διακόπτη του εκκινητή. Ελέγξτε ότι όλα τα όργανα λειτουργούν ικανοποιητικά. Εάν με τους παραπάνω ελέγχους δεν διαπιστωθεί κάποια δυσλειτουργία, τότε δεν χρειάζονται περαιτέρω έλεγχοι. Σε περίπτωση που παρουσιαστούν κάποια προβλήματα, ελέγξτε τις ενδείξεις που έχετε με το τμήμα 10. Πίνακας πιθανών προβλημάτων. 8. Τεχνική υποστήριξη Προειδοποίηση Εάν η αντλία έχει χρησιμοποιηθεί για άντληση υγρών που είναι επιβλαβή για την υγεία του ανθρώπου ή είναι δηλητηριώδη, τότε η αντλία θεωρείται μολυσμένη. Μια μολυσμένη αντλία δεν πρέπει να αποστέλλεται στην Grundfos για σέρβις παρά μόνο αφού αποσταλούν στην εταιρία όλες οι απαραίτητες λεπτομέρειες σχετικά με το αντλούμενο υγρό. Σε διαφορετική περίπτωση η Grundfos μπορεί να αρνηθεί να δεχθεί την αντλία για σέρβις. Τα ενδεχόμενα έξοδα επιστροφής της αντλίας βαρύνουν τον πελάτη. L pa [db(a)] Kινητήρας L pa [db(a)] 50 Hz P 1 [kw] 60 Hz Kινητήρας P 1 [kw] L pa [db(a)] Kινητήρας L pa [db(a)] 50 Hz P 1 [kw] 60 Hz 870 < < < < < < < < < < <

6 Ελληνικά (GR) 10. Πίνακας πιθανών προβλημάτων Προειδοποίηση Πριν ξεκινήσετε οποιαδήποτε εργασία στην αντλία, βεβαιωθείτε ότι η παροχή του ρεύματος είναι κλειστή και ότι δεν πρόκειται να ανοιχτεί κατά λάθος. Πρόβλημα Αιτία Αντιμετώπιση 1. Ο κινητήρας δεν λειτουργεί όταν τον θέτετε σε λειτουργία. 2. Το θερμικό του εκκινητή διακόπτει αμέσως μόλις ανοίξετε την ηλεκτρική τροφοδοσία. 3. Το θερμικό του εκκινητή διακόπτει περιστασιακά. 4. Ο εκκινητής δεν έχει διακόψει, αλλά η αντλία δεν λειτουργεί. 5. Η αντλία λειτουργεί, αλλά δεν δίνει νερό ή η απόδοση της αντλίας δεν είναι σταθερή. α) ιακοπή ηλεκτρικού ρεύματος. Συνδέστε την ηλεκτρική παροχή. β) Οι ασφάλειες έχουν καεί. Αντικαταστήστε τις ασφάλειες. γ) Το θερμικό εκκινητή έχει διακόψει. Επανενεργοποιήστε την προστασία κινητήρα. δ) Οι κύριες επαφές στον εκκινητή δεν κάνουν επαφή ή το πηνίο είναι ελαττωματικό. Αντικαταστήστε τις επαφές ή το πηνίο. ε) Το κύκλωμα ελέγχου είναι ελαττωματικό. στ) Ο κινητήρας είναι ελαττωματικός. α) Μία ασφάλεια/αυτόματο ρελέ κυκλώματος έχει πέσει. β) Οι επαφές στο θερμικό του εκκινητή είναι ελαττωματικές. γ) Η σύνδεση καλωδίου έχει χαλαρώσει ή είναι ελαττωματική. δ) Η περιέλιξη του κινητήρα είναι ελαττωματική. Επιδιορθώστε το κύκλωμα ελέγχου. Αντικαταστήστε τον κινητήρα. Επαναφέρετε την ασφάλεια. Αντικαταστήστε τις επαφές του εκκινητή. Σφίξτε ή αντικαταστήστε τη σύνδεση καλωδίου. Αντικαταστήστε τον κινητήρα. ε) Η αντλία είναι μηχανικώς φραγμένη. Αφαιρέστε ό,τι μπλοκάρει μηχανικά την αντλία. στ) Η ρύθμιση υπερφόρτωσης είναι πολύ Ρυθμίστε τον εκκινητή σωστά. χαμηλή. α) Η ρύθμιση υπερφόρτωσης είναι πολύ Ρυθμίστε τον εκκινητή σωστά. χαμηλή. β) Χαμηλή τάση στις ώρες αιχμής. Ελέγξτε την ηλεκτρική τροφοδοσία. α) Ελέγξτε τα σημεία α), β), δ) και ε). α) Το φίλτρο της αντλίας είναι φραγμένο από ακαθαρσίες. β) Η στάθμη του υγρού στη δεξαμενή είναι πολύ χαμηλή. γ) Ο κινητήρας περιστρέφεται με λανθασμένη φορά. Καθαρίστε το φίλτρο. Ανεβάστε τη στάθμη του υγρού. Αλλάξτε τη φορά περιστροφής του κινητήρα. 11. Απόρριψη Το προϊόν αυτό και τα εξαρτήματά του θα πρέπει να απορριφθούν με ένα φιλικό προς το περιβάλλον τρόπο: 1. Χρησιμοποιήστε την τοπική δημόσια ή ιδιωτική υπηρεσία συλλογής αποβλήτων. 2. Αν αυτό δεν είναι δυνατό, επικοινωνήστε με την πλησιέστερη εταιρεία Grundfos ή συνεργείο επισκευών. 6 Υπόκειται σε τροποποιήσεις.

7 ήλωση συμμόρφωσης 1 GB: EC/EU declaration of conformity We, Grundfos, declare under our sole responsibility that the product MTH, to which the declaration below relates, is in conformity with the Council Directives listed below on the approximation of the laws of the EC/EU member states. Note: There are two sets of Council Directives and standards listed below. One set applies until and including 19th April The other set applies from 20th April 2016 and onwards. DE: EG-/EU-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt MTH, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EG-/EU-Mitgliedsstaaten übereinstimmt. Hinweis: Nachfolgend sind zwei Gruppen aus Richtlinien des Rates und Standards aufgeführt. Eine Gruppe gilt bis einschließlich 19. April Die andere Gruppe gilt ab dem 20. April ES: Declaración de conformidad de la CE/UE Grundfos declara, bajo su exclusiva responsabilidad, que el producto MTH al que hace referencia la siguiente declaración cumple lo establecido por las siguientes Directivas del Consejo sobre la aproximación de las legislaciones de los Estados miembros de la CE/UE. Nota: A continuación se recogen dos conjuntos de normas y Directivas del Consejo. Uno de ellos es válido hasta el 19 de abril de El otro es válido a partir del 20 de abril de FR: Déclaration de conformité CE/UE Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit MTH, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des États membres CE/UE relatives aux normes énoncées ci-dessous. Remarque : Deux groupes de Directives du Conseil et normes sont énoncés ci-dessous. Un groupe s'applique jusqu'au 19 avril 2016 inclus. L'autre groupe entrera en vigueur le 20 avril IT: Dichiarazione di conformità CE/UE Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto MTH, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE/UE. Nota: Di seguito sono elencate due serie di direttive del Consiglio e norme. Una serie si applca fino al19 aprile 2016 (incluso). La seconda serie si applica a partire dal 20 aprile PT: Declaração de conformidade CE/UE A Grundfos declara sob sua única responsabilidade que o produto MTH, ao qual diz respeito a declaração abaixo, está em conformidade com as Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE/UE. Nota: Abaixo estão listados dois grupos de Directivas do Conselho e normas. Um dos grupos é aplicável até 19 de Abril de 2016, inclusive. O outro grupo é aplicável a partir de 20 de Abril de 2016, inclusive. RU: Декларация о соответствии нормам CE/UE Мы, компания Grundfos, со всей ответственностью заявляем, что изделие MTH, к которому относится нижеприведённая декларация, соответствует нижеприведённым Директивам Совета Евросоюза о тождественности законов стран-членов ЕЭС/ЕС. Примечание: Существует два комплекта Директив Совета Евросоюза и стандартов, перечисленных ниже. Один комплект применяется до 19 апреля 2016 г. включительно. Второй комплект применяется начиная с 20 апреля 2016 г. SK: Prehlásenie o zhode s EC/EU My, spoločnosť Grundfos, vyhlasujeme na svoju plnú zodpovednosť, že produkt MTH, na ktorý sa vyhlásenie uvedené nižšie vzťahuje, je v súlade s ustanoveniami nižšie uvedených smerníc Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva/eú. Poznámka: Existujú dva súbory smerníc a noriem Rady uvedené nižšie. Jeden súbor platí do a vrátane Druhý súbor platí od ďalej. CZ: Prohlášení o shodě EU My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek MTH, na který se toto prohlášení vztahuje, je v souladu s níže uvedenými ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství. Poznámka: Níže jsou uvedeny dvě sady směrnic Rady a standardů. První sada je platná do 19. dubna 2016 (včetně). Druhá sada platí od 20. dubna DK: EF/EU-overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet MTH som erklæringen nedenfor omhandler, er i overensstemmelse med Rådets direktiver der er nævnt nedenfor, om indbyrdes tilnærmelse til EF/EU-medlemsstaternes lovgivning. Bemærk: Der er angivet to sæt af Rådets direktiver og standarder nedenfor. Det ene sæt gælder til og med 19. april Det andet sæt gælder fra og med 20. april FI: EY/EU-vaatimustenmukaisuusvakuutus Grundfos vakuuttaa omalla vastuullaan, että tuote MTH, jota tämä vakuutus koskee, on EY/EU:n jäsenvaltioiden lainsäädännön lähentämiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti. Huomautus: Seuraavassa on lueteltu kaksi erilaista neuvoston direktiivien ja standardien sarjaa. Yhden sarjan viimeinen voimassaolopäivä on 19. huhtikuuta Toinen sarja on voimassa 20. huhtikuuta 2016 alkaen. GR: ήλωση συμμόρφωσης ΕΚ/ΕΕ Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι το προϊόν MTH, στο οποίο αναφέρεται η παρακάτω δήλωση, συμμορφώνεται με τις παρακάτω Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΚ/ΕΕ. Σημείωση: Υπάρχουν δύο σετ Οδηγιών Συμβουλίου και προτύπων που παρατίθενται παρακάτω. Το ένα σετ ισχύει μέχρι και την 19η Απριλίου Το άλλο σετ ισχύει από την 20η Απριλίου 2016 και μετέπειτα. NL: EG/EU-conformiteitsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat product MTH, waarop de onderstaande verklaring betrekking heeft, in overeenstemming is met de onderstaande Richtlijnen van de Raad inzake de onderlinge aanpassing van de wetgeving van de EG-/EU-lidstaten. Opmerking: Hieronder worden twee reeksen Richtlijnen van de Raad en normen weergegeven. De ene set geldt tot en met 19 april De andere set is vanaf 20 april 2016 van kracht. RO: Declaraţia de conformitate CE/UE Noi Grundfos declarăm pe propria răspundere că produsul MTH, la care se referă această declaraţie, este în conformitate cu Directivele de Consiliu specificate mai jos privind armonizarea legilor statelor membre CE/UE. Notă: Există două seturi de directive și standarde ale Consiliului specificate mai jos. Un set se aplică până la, și inclusiv în 19 aprilie Celălalt set se aplică de la 20 aprilie 2016 și în continuare. SE: EG/EU-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten MTH, som omfattas av nedanstående försäkran, är i överensstämmelse med de rådsdirektiv om inbördes närmande till EG/EU-medlemsstaternas lagstiftning som listas nedan. Obs! Det finns två uppsättningar rådsdirektiv och standarder listade nedan. En uppsättning gäller till och med den 19 april Den andra uppsättningen gäller från den 20 april 2016 och tills vidare. ήλωση συμμόρφωσης 7

8 ήλωση συμμόρφωσης These Directives and standards apply until and including 19th April 2016: Machinery Directive (2006/42/EC). Standard used: EN 809: A1:2009. EMC Directive (2004/108/EC). Ecodesign Directive (2009/125/EC). Electric motors: Commission Regulation No 640/2009. Applies only to three-phase Grundfos motors marked IE2 or IE3. See motor nameplate. Standard used EN :2009. Ecodesign Directive (2009/125/EC). Water pumps: Commission Regulation No 547/2012. Applies only to water pumps marked with the minimum efficiency index MEI. See pump nameplate. These Directives and standards apply from 20th April 2016 and onwards: Machinery Directive (2006/42/EC). Standard used: EN 809: A1:2009 EMC Directive (2014/30/EU). Ecodesign Directive (2009/125/EC). Electric motors: Commission Regulation No 640/2009. Applies only to three-phase Grundfos motors marked IE2 or IE3. See motor nameplate. Standard used EN :2009. Ecodesign Directive (2009/125/EC). Water pumps: Commission Regulation No 547/2012. Applies only to water pumps marked with the minimum efficiency index MEI. See pump nameplate. This EC/EU declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions (publication number ). Székesfehérvár, 3 February 2016 Róbert Kis Engineering Manager GRUNDFOS Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile the technical file and empowered to sign the EC/EU declaration of conformity. 8
