Intervall Kaamera TLC120 Kasutusjuhend. Intervall Kaamera TLC120. Kasutusjuhend

Transcript

1 Intervall Kaamera TLC120 Kasutusjuhend 1

2 SISUKORD Pakendi Sisu 3 Tehnilised Tingimused 4 Enne fotode tegemist Laadige Alla Rakendus 6 Kaamera Osad 7 SD Mälukaardi Paigaldamine 8 Kaamera Aku Laadimine 9 Kaamera Sisselülitamine 10 Alustage oma kaamera kasutamist Kaamera Ühendamine 12 Eelvaate Ekraan 16 Menüü Ekraan 17 Intervallvõte Looge Intervallvideo 19 Alustage Salvestamist (Rakendusega) 19 Lõpetage Salvestamine 20 Alustage Salvestamist (Rakenduseta) 22 Lõpetage salvestamine 22 Fotode Tegemine 23 Vaatamine ja Jagamine 24 Videote Taasesitus 24 Jagamine 26 Salvestage video oma telefoni 27 Kustutage Video 28 Seaded Stseen 30 Ajavahemik 31 Kaadrisagedus 32 Säritus 33 Menüü Sätted 34 Pildikvaliteet 34 HDR Ulatus 35 Valge Tasakaalu Režiim 36 Valge Tasakaalu Režiim 37 Kohandatud Pilt 38 Valge Tasakaalu Režiim 39 Ajatempel 40 Taimer 41 Väheses Valguses Salvestamine 42 LED Indikaator 43 Ribafilter 44 Täpsem seadistamine 45 2

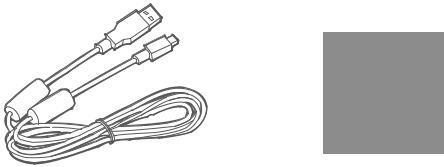

3 Pakendi Sisu Intervall Kaamera (TLC120) 8G SD 8GB SD Mälukaart Mikro USB Kaabel QuickGuide Kiirjuhend 3

4 Tehnilised Tingimused Mudeli nr Veekindel Pildiandur Objektiiv TLC120 IPX4 HDR Andur 4.2μm piksli suurusega Vähese Moonutusega Fikseeritud Asfääriline Lääts Avaus: F2.0 Vaateväli:112 Intervallvideo AVI Formaat(HD 720P) Mälu Energiaallikas Aku Kestus SD/SDHC Mälukaart (Toetatud kuni 32 GB) Li-Po Laaditav Aku (1500mAh) DC IN: 5V(Mikro USB-liides) 1.5 päeva koos 2 sekundilise ajavahemikuga 20 päeva koos 5 minutilise ajavahemikuga Juhtmevaba Wi-Fi( b/g), Bluetooth 4.0 Brinno APP Kaamera Suurus Kaamera Kaal Android 4.4 / ios 7.0 above 60x60x33.5 mm 101 g 4

5 Enne Fotode Tegemist 5

6 Laadige Alla Rakendus Paigaldage Brinno Camera Rakendus oma nutitelefoni. Brinno Camera Android ios Täpsema informatsiooni saamiseks külastage: 6

7 Kaamera Osad Katikunupp 2. Rihma Kinnitus 3. Mälukaardi Kaas 3-1. Mikro USB Pesa 3-2. SD Mälukaardi Pesa 4. Kaamera olekut kuvav LED tuli*¹ 5. Wi-Fi/Bluetooth tuli*² 6. Sisse- ja väljalülitamise nupp (ON/OFF) 7. Objektiiv 8. Statiivialus (suurus: 1/4") *¹ Kaamera olekut kuvav LED tuli Punane(Aku): Aku on peaaegu tühi SD Mälukaardi tõrge Roheline(Salvestamine): Jäädvustamine: salvestamise ajal vilgub tuli ühe korra Ooterežiim: Vajutage OK nuppu, tuli vilgub ühe korra Oranž: Aku Laeb *¹ Wi-Fi/Bluetooth Tuli Sinine(Wi-Fi/BLE): Ühendumine: vilgub Wi-Fi/BLE on sees: tuli põleb 7

8 SD Mälukaardi Paigaldamine! Millise Mahuga SD Mälukaarti Peaksin Kasutama? SD Mälukaardi Maht Salvestatud Pilte 4 GB SD Mälukaart 30,000 8 GB SD Mälukaart 60, GB SD Mälukaart 120, GB SD Mälukaart 240,000 * Põhineb Pildikvaliteedile Good ( Hea ). 8

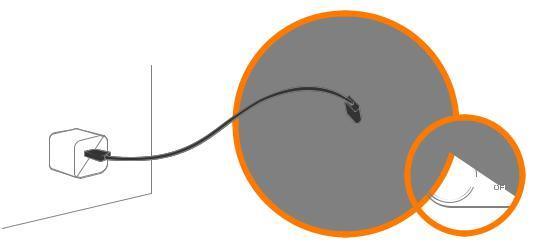

9 Kaamera Aku Laadimine DC IN 5V, 1A ON OFF (Palun pange tähele, et kaameraga ei tule kaasa USB seinalaadijat.) Kaamera laadimine Mikro USB adapteriga. (Kaamera peaks olema välja lülitatud)! * Esmakordne aku laadimine peab kestma vähemalt 6 tundi. * Aku laeb, LED tuli on oranž. * Aku on täis, LED tuli on roheline. 9

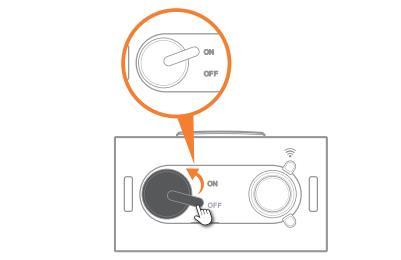

10 Kaamera Sisselülitamine ON OFF ON OFF! Enne alustamist minge Menüüsse ja valige Üldised Seaded ("Menu>General Setting"), seejärel vajutage "Sync with Phone"(Telefoniga sünkroonimine), et määrata kellaaeg ja kuupäev (Set Date&Time). 10

11 Intervall KaameraTLC120 Kasutusjuhend Alustage Oma Kaamera Kasutamist 11

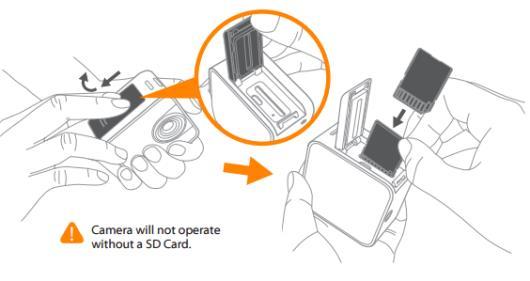

12 Kaamera Ühendamine Enne alustamist: Laadige alla ja paigaldage TLC120 Rakendus omale telefoni. Laadige nii oma telefoni kui ka kaamerat. Kontrollige, et SD mälukaart oleks paigaldatud kaamerasse. 1. Sisestage SD mälukaart. 12

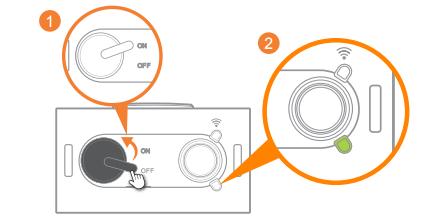

13 2. Lülitage kaamera sisse ning oodake, kuni LED tuli muutub roheliseks. 1 ON 2 OFF ON OFF 3. Telefoni sätetes: 3-1. Lülitage Bluetooth sisse 3-2. Lülitage WiFi sisse ja valige: "TLC120-XXXXXX" Salasõna(Password):

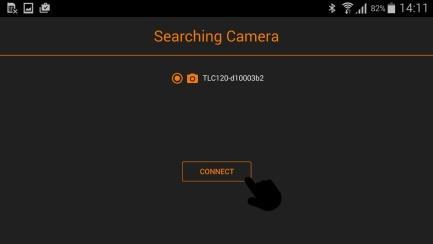

14 4. Kaamera Rakenduses: 4-1. Vajutage Rakenduse ikoonile 4-2. Vajutage Kaamera ikoonile, et otsida Kaamerat 4-3. Valige Kaamera SSID ja vajutage "Connect" ( Ühenda ) 4-4. Seejärel kuvatakse teile Pealehte. Lõbutsege oma Brinno intervall kaameraga. 14

15 4-3. Valige Kaamera SSID ja vajutage "Connect" ( Ühenda ) 4-4. Seejärel kuvatakse teile Pealehte. Lõbutsege oma Brinno intervall kaameraga. 15

16 16 Intervall Kaamera TLC120 Kasutusjuhend Eelvaate Ekraan Stseeni Seadistamine (Lk 30) Daylight/Twilight/Night/Moon/Star (Päevavagus/Hämarik/Öö/Kuu/Täht) 2. Ajavahemiku Seadistamine (Lk 31) ASAP(Koheselt)/1 Sec/5 Sec/10 Sec/20 Sec/30 Sec/1 Min/5 Min/10 Min/1 Hr/4 Hr/24 Hr/Custom(Kohandatud) 3. Aeglustatud Kaadrisagedus (Lk 32) 1 FPS/5 FPS/10 FPS/15 FPS/20 FPS/30 FPS(kaadreid sekundis) 4. Säritus (Lk 33) 5. Menüü (Lk 34) 6. Pildistamine Salvestamise alustamine ja lõpetamine 8. Taasesitus 9. Valge Tasakaalu Režiimi Olek 10. HDR Ulatuse Olek 11. Ajatempel on Sisse Lülitatud 12. Taimer on Sisse Lülitatud 13. Aku Olek 14. Mälu Olek

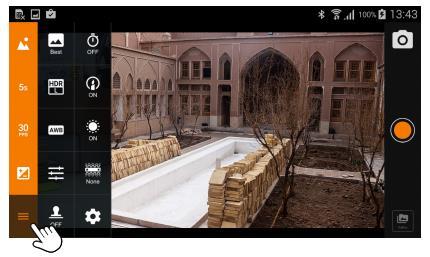

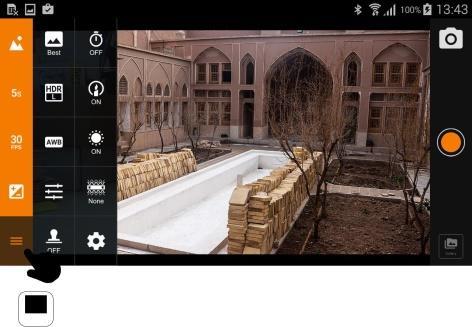

17 Menüü Ekraan Intervall Kaamera TLC120 Kasutusjuhend Pildikvaliteet Best Best/Better/Good(Parim/Parem/Hea) HDR Ulatus H High/Medium/Low(Kõrge/Keskmine/ Madal) Valge Tasakaal Auto/Daylight/Shade /Cloudy/4000 FI- C/3300 FI-C /Incandescent(Automaatne/Päevavalg us/varjund/pilvine/4000 FI-C/3300 FI- C/Hõõguv) Kohandatud Pilt Saturation/Contrast/Sharpness (Värviküllastus/Kontrast/Teravus) Ajatempel ON ON/OFF ON ON ON None Taimer ON/OFF Madala Valgusega Salvestamine ON/OFF LED Indikaator ON/OFF Ribafilter None/50Hz/60Hz Üldised Seaded 17

18 Time Lapse Camera TLC120 Manual Intervallvõte 18

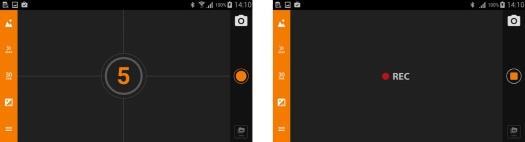

19 Looge Intervallvideo Alustage Salvestamist(Brinno Camera Rakendusega) Samm 1: Vajutage" ", et alustada salvestamist Samm 2 Samm 3 Ekraanil kuvatakse pöördloendus. Kui ekraanil kuvatakse "REC", alustage intervallsalvestusega.! Te saate rakendusest väljuda ka siis kui ekraanil kuvatakse "REC". 19

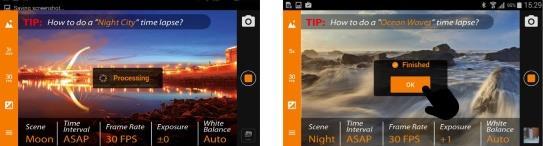

20 Lõpetage salvestamine Samm 1: Vajutage" ", et lõpetada salvestamine. 1 Samm 2: Peale paart sekundit, kuvab ekraan teile kirja Finished ( Lõpetatud ). Seejärel vajutage OK, et salvestada oma video. 2 20

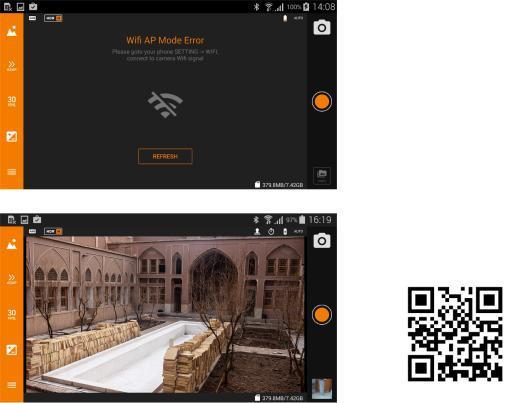

21 Time Lapse Camera TLC120 Manual Samm 3: Peale "OK" vajutamist suundub kaamera tagasi Pealehele. Kui WiFi signaal on kadunud Minge oma telefoni sätetesse, ühendage WiFi uuesti ning sisenege taaskord Rakendusse. Vajutage " ", et kuvada eelvaade. WiFi on ühendatud. Brinno Camera Rakenduse demo video 21

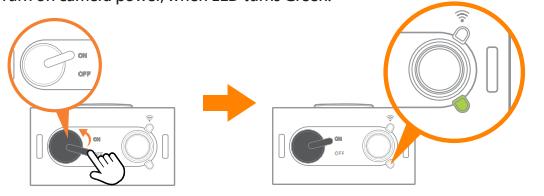

22 ON OFF Alustage Salvestamist (ilma Brinno Camera Rakenduseta) Samm 1: Lülitage kaamera sisse. Oodake kuni LED tuli muutub Roheliseks. Samm 2: Hoidke katikunuppu all 1 sekundiks (Roheline Led vilgub ühe korra), seejärel vabastage nupp, salvestamise ajal LED tuli vilgub. Lõpetage Salvestamine Hoidke katikunuppu all 2 sekundit (Rogeline LED tuli vilgub ühe korra), LED tuli muutub ühtlaseks. See tähendab, et intervallvideo on lõpetatud.! Kaamera töötab eelmiste seadetega või tehase vaikeseadetega. 22

23 Fotode Tegemine Vajutage " ", et teha fotosid. 23

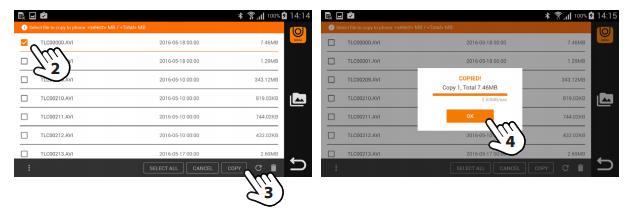

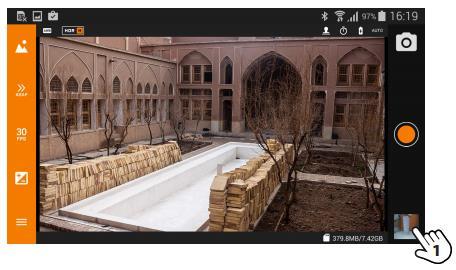

24 Vaadake ja Jagage Videote Taasesitus Vajutage "Playback" ( Taasesitus ), et näha galeriid. 1 Valige videod, mida Te soovite taasesitada ning seejärel vajutage COPY. 24

25 Time Lapse Camera TLC120 Manual Vajutage " " ikooni, et minna oma telefoni dokumentidesse ning seejärel valige fail. Vajutage " " ikooni, et käivitada video.! Te peaksite enne videote vaatamist kopeerima failid oma mobiili. 25

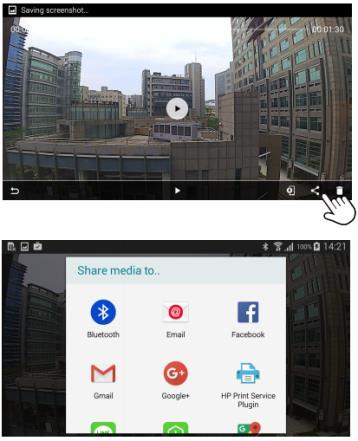

26 Intervall kaamera TLC120 Kasutusjuhend Jagage Vajutage video taasesituse ekraanil " milles soovite oma videot jagada! " ikoonile ja valige sotsiaalmeedia, 26

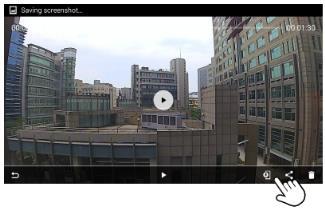

27 Salvestage Video Oma Telefoni Vajutage video taasesituse ekraanil " " ikoonile, teisendage oma video MP4 formaati ning salvestage see oma telefoni. Vajutage OK, et alustada teisendamist MP4 formaati ning salvestage oma telefoni (camera roll/galerii). 27

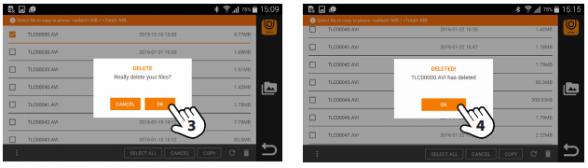

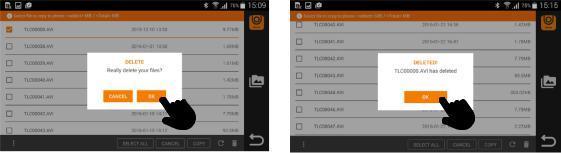

28 Videote Kustutamine 1 Valige Fail 2 Prügikasti ikoon

29 Time Lapse Camera TLC120 Manual Seaded 29

30 Stseen Valik Daylight Twilight Night Moon Star Kirjeldus Päevavalgus. Kõigi fotode puhul, mis tehakse Päevasel ajal. Hämarik. Spetsiaalne seade Päiksesetõusu ja Päikeseloojangu pildistamiseks.. Kasutage(kohene) režiimi: 1 sekund pildi kohta. Spetsiaalne seade öiste fotode tegemiseks. Madal ISO-säte, pikk säriaeg. Kasutage ASAP režiimis: 2 sekundit pildi kohta. Spetsiaalne seade Kuu pildistamiseks. Madal ISO-säte, väga pikk säriaeg, kuni 2 sekundit. Pildistage ASAP režiimis: 4 sekundit pildi kohta. Spetsiaalne seade tähtede pildistamiseks. Madal ISO-säte, super pikk säriaeg kuni 4 sekundit. Kasutage ASAP režiimi: 8 sekundit pildi kohta. Aeg(sek) Daylight Twilight Night Moon Star Kõige pikem säriaeg Kõige lühem jäädvustamise intervall 1/ ~

31 Intervall Kaameta TLC120 Kasutusjuhend Ajavahemik! Jäädvustamise Intervalli ulatus: alla 1 sekundist kuni 24 tunnini. Millist sätet ma peaksin kasutama? Teema Kirjeldus Jäädvustamise Intervall Taasesituse Määr Igapäevaelu Laste, loomade ja igapäevaelu jäädvustamine 1~ 30 sekundit 10~30 Pidu Perekondlike ürituste, avalike ürituste ning lõbusate aegade jäädvustamine 1~10 sekundit 10~30 Reis Nii pikkade kui lühikeste reiside jäädvustamine ASAP(kohene) 10~30 Lillede või aia kasvamise filmimine pikema aja Taim 1~30 min 15~30 jooksul Majade või mistahes muude ehitiste valmimise Ehitis jäädvustamine 1 min~ 24 h 15~30 Jalgrattaga sõitmine Jalgrattasõidu või matka jäädvustamine 1 sek 10~30 Enese filmimine Teie ise olete oma video peaosas. Shutter line 5 31

32 Kaadrisagedus Te saate selle sättega muuta videote FPS-i (kaadreid sekundi kohta) taasesitusel. Üldiselt on 10 FPS sobiv Aeglustatud Videole, kuid vastavalt teie vajadusele, võite kasutada 1-30 FPS-i. 1 FPS: Kui video mängib kiirusel 1 kaader sekundis, siis video ei ole sujuv ning video pikkus on pikem. 30 FPS: Kui video mängib kiirusel 30 kaadrit sekundis, on video sujuv ning video pikkus ka lühem. 15 FPS(Kaadreid sekundis) tähendab: 15 kaadrit mängitakse 1 sekundi jooksul. Valik Video Taasesituse Kiirus Jäädvustatud Teema 1 FPS Väga aeglane Slaidiesitus 5 FPS Aeglane Stop-motion, Face-time lapse 10 FPS Keskmine Jalgrattasõit 15 FPS Keskmine Lilled kasvamas, Hariduslikud eesmärgid. 20 FPS 30 FPS Kiire Peod, päiksesetõusud, päikeseloojangud, loodus. 32

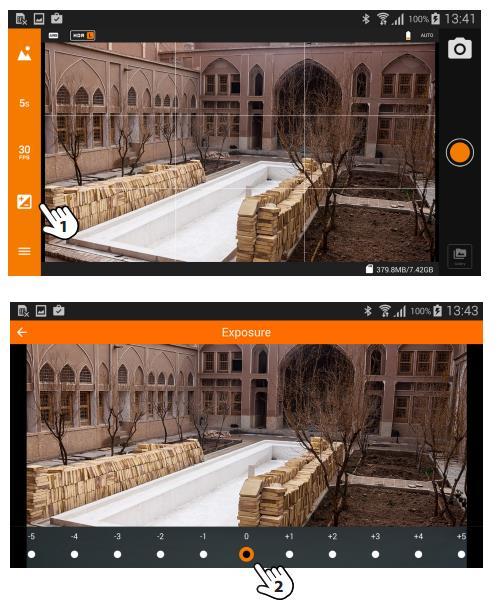

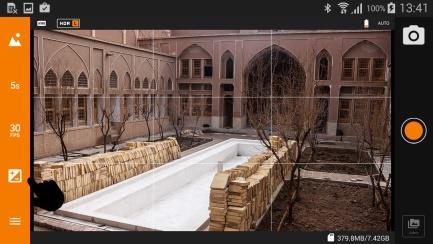

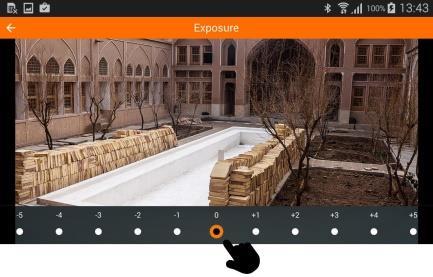

33 Intervall Kaamera TLC120 kasutusjuhend Säritus

34 Menüü Sätted Pildikvaliteet Pildikvaliteedi säte lubab teil valida erinevate pildikvaliteetide vahel, et vastata teie vajadustele. Lisaks määrab pildikvaliteet ka ära kaadrite arvu, mida hoiustatakse SD Mälukaardil. 4 GB SD mälu- Valik Ühe kaadri suurus Kirjeldus kaardi võimsus Madal pakkimisaste säilitab maksimaalsed kujutise Best 200~ 400 Kb andmed, et saada kõrgkvaliteetsed pildid. 14,000 photos Better 150~ 300 Kb Tavakasutus 20,000 photos Kõrge pakkimisaste säilitab vähem kujutise andmeid. Good 70~ 150 Kb Kõige paremini sobib kasutamiseks pikema aja jooksul. 30,000 photos 34

35 HDR Ulatus HDR (Kõrgdünaamiline Ulatus) säte lubab teil valida nõutava HDR seade: Valik High Medium Low Kirjeldus(Näited) Kõrge. Soovitatav Päikesetõusu ja Päikeseloojangu jäädvustamiseks. Keskmine. Tavavõtted Madal. Portreed 35

36 Valge Tasakaalu Režiim Auto(automaatne) vaikesätte (AWB) režiimis kohandab kaamera automaatselt valge tasakaalu nii, et valge objekt paistab endiselt valgena, sõltumata valgusallika värvist. Sellegipoolest võib osutuda vajalikuks muuta valge tasakaalu siis, kui tegemist on kombineeritud valgusallikaga või kui pildistatav objekt on ühevärviline. Valik Kirjeldus Värvitemperatuur Auto Kaamera kohandab Valge Tasakaalu automaatselt. Umbes 4000 kuni 7000K 5000 Päev Tasakaalustab automaatselt. Umbes 5000K 7000 Vari Kasutage võtete tegemisel varjus. Umbes 7000K 6000 Pilv Kasutage pilvisel päeval. Umbes 6000K 4000 Fl-C 3300 Fl-C 2800 Inc Kasutage pildistamiseks päevavalguslambi valguses: Jahe Valge. Umbes 4000K Kasutage pildistamiseks päevavalguslambi valguses: Soe Valge. Umbes 3300K Kasutage pildistamiseks hõõglambi valguses. Umbes 2800K 36

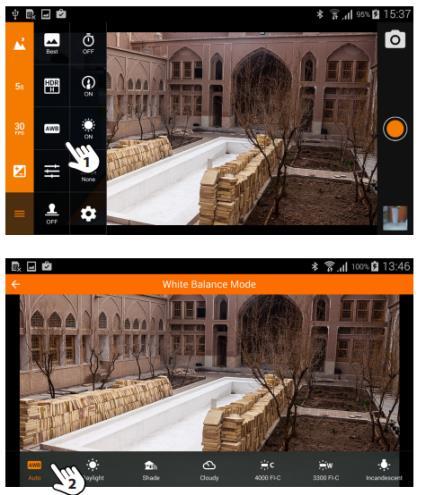

37 Valge Tasakaalu Režiim 37

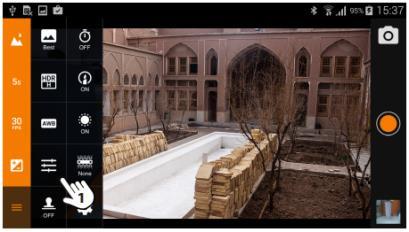

38 Kohandatud Pilt Küllastuse Seadistus 38

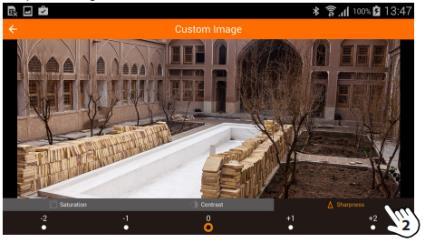

39 Valge Tasakaalu Režiim Kontrasti Seaded Teravuse Säte 39

40 Ajatempel Te saate valida, kas soovite, et video all paremas nurgas kuvatakse ajatemplit või mitte. 40

41 Taimer Taimer annab teile võimaluse eelnevalt määrata ära ajaperioodi, millal soovite salvestada (Nt (8 am - 5 pm)). Pärast aja seadistamist, vajutage Recording ( Salvestamine ), et aktiveerida kaamera. Kaamera aktiveerub automaatselt teie poolt määratud ajal.! Kui te olete aktiveerinud taimeri, töötab teie kaamera ainult määratud kellaajal. 41

42 Väheses Valguses Salvestamine Te saate valida, kas soovite kasutada oma kaamerat ka salvestamiseks vähese valgusega keskkonnas või mitte. (< 5 Lux). ON: Võimaldab teie kaameral salvestada videot vähese valgusega keskkonnas. OFF: Teie kaamera läheb vähese valgusega keskkonnas ooterežiimi. 42

43 LED Indikaator Te saate valida, kas te soovite, et LED indikaator vilgub iga tehtud kaadri korral või mitte. ON: Kui kaamera salvestab kaadri vilgub LED indikaator ühe korra. OFF: Kaadrite tegemise ajal ei vilgu LED indikaator kordagi. 43

44 Ribafilter Valige õige luminofloorlampide sagedus, mis vastaks teie siseruumide valgustuse sagedusega. None: Välitingimustes 50 Hz: Euroopa 60 Hz: USA Me soovitame teil kasutada None(mitte midagi), kui teete võtteid välitingimustes. 44

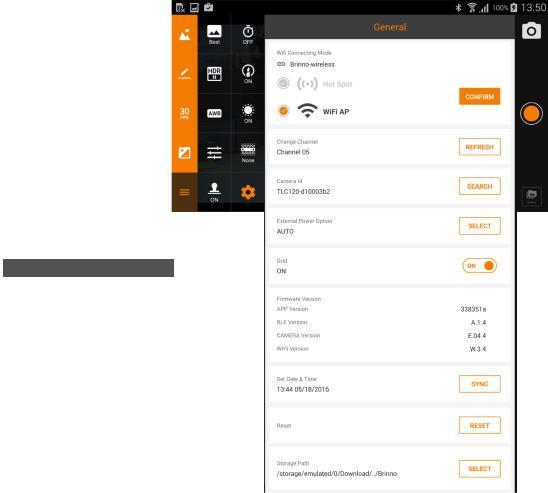

45 Täpsem Seadistamine Teil on võimalus seadistada kaamera tagasi algolekusse. Funktsioon Pildistusrežiim Kaadrisagedus Aeglustatud taasesituse määr Valge Tasakaalu Režiim Pildikvaliteet Stseen HDR Ulatus Ajatempel Väheses valguses Salvestamine LED Indikaator Ribafilter Säte Time Lapse 2 sekundit 10 FPS Auto Better Daylight Medium ON ON ON None 45
