1 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

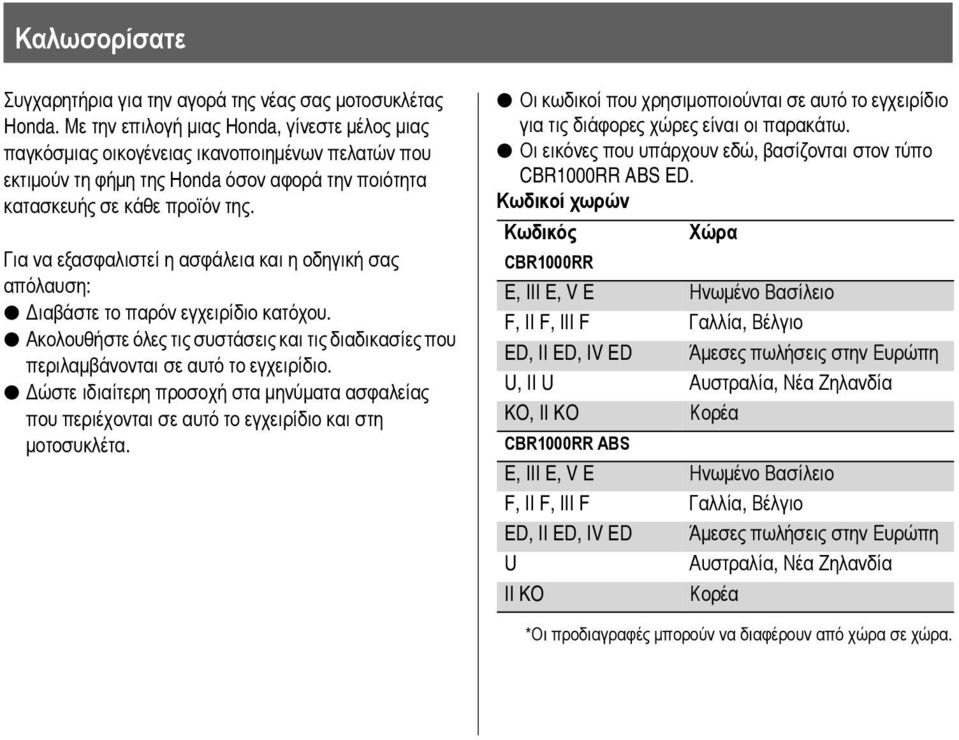

2 Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στα μηνύματα ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσυκλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ, βασίζονται στον τύπο CBR1000RR ABS ED. Κωδικοί χωρών Κωδικός Χώρα CBR1000RR E, E, V E Ηνωμένο Βασίλειο F, F, F Γαλλία, Βέλγιο ED, ED, V ED Άμεσες πωλήσεις στην Ευρώπη U, U Αυστραλία, Νέα Ζηλανδία KO, KO Κορέα CBR1000RR ABS E, E, V E Ηνωμένο Βασίλειο F, F, F Γαλλία, Βέλγιο ED, ED, V ED Άμεσες πωλήσεις στην Ευρώπη U Αυστραλία, Νέα Ζηλανδία KO Κορέα *Οι προδιαγραφές μπορούν να διαφέρουν από χώρα σε χώρα.

3 Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσυκλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση μιας μοτοσυκλέτας. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσυκλέτα Στις Οδηγίες Ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Πληροφορίες που έχουν σκοπό να σας βοηθήσουν να αποφύγετε τυχόν ζημιές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

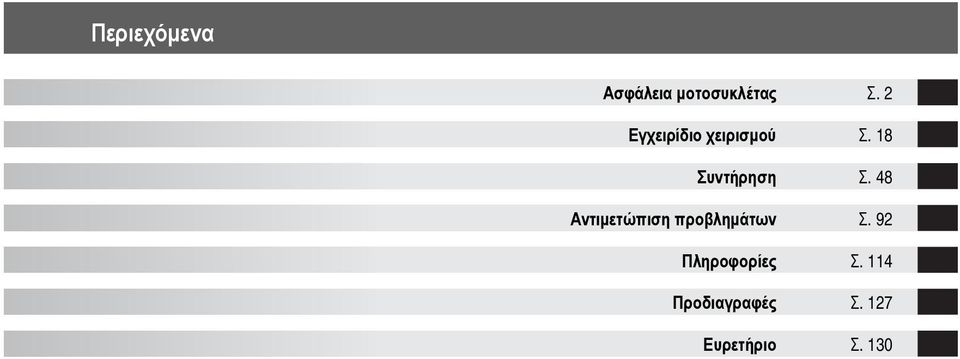

4 Περιεχόμενα Ασφάλεια μοτοσυκλέτας Σ.2 Εγχειρίδιο χειρισμού Σ. 18 Συντήρηση Σ. 48 Αντιμετώπιση προβλημάτων Σ. 92 Πληροφορίες Σ. 114 Προδιαγραφές Σ. 127 Ευρετήριο Σ. 130

5 Ασφάλεια Μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια...σ. 3 Εικονογραφημένες ετικέτες...σ. 6 Προφυλάξεις για την ασφάλεια...σ. 11 Προφυλάξεις κατά την οδήγηση...σ. 12 Αξεσουάρ και Τροποποιήσεις...Σ. 16 Φόρτωση...Σ. 17

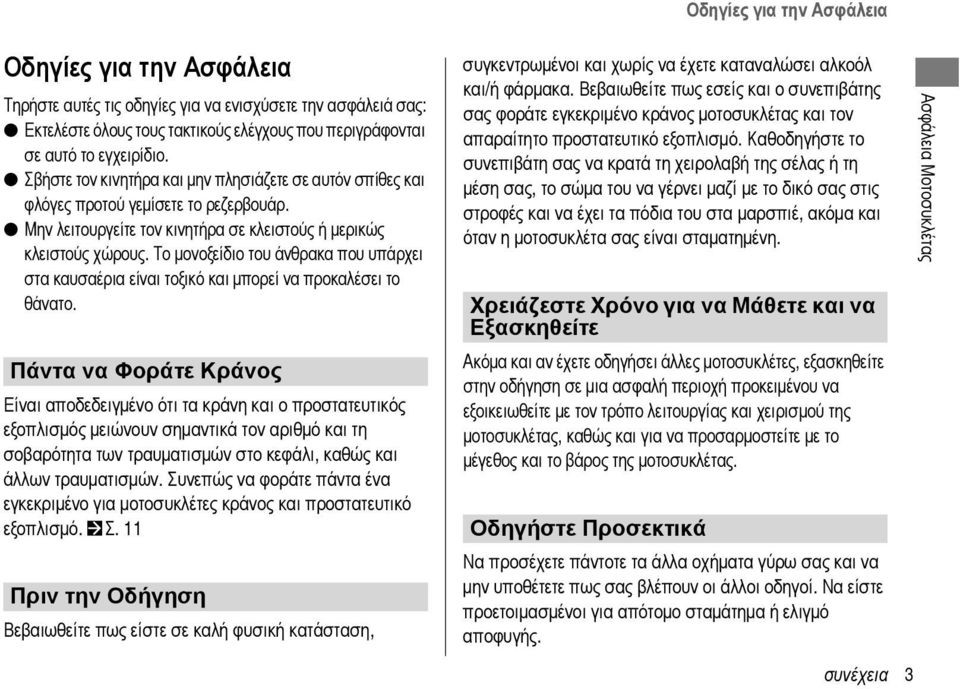

6 Οδηγίες για την Ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να Φοράτε Κράνος Είναι αποδεδειγμένο ότι τα κράνη και ο προστατευτικός εξοπλισμός μειώνουν σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ. 11 Πριν την Οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, Οδηγίες για την Ασφάλεια συγκεντρωμένοι και χωρίς να έχετε καταναλώσει αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή της σέλας ή τη μέση σας, το σώμα του να γέρνει μαζί με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα σας είναι σταματημένη. Χρειάζεστε Χρόνο για να Μάθετε και να Εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσυκλέτες, εξασκηθείτε στην οδήγηση σε μια ασφαλή περιοχή προκειμένου να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της μοτοσυκλέτας, καθώς και για να προσαρμοστείτε με το μέγεθος και το βάρος της μοτοσυκλέτας. Οδηγήστε Προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. συνέχεια 3 Ασφάλεια Μοτοσυκλέτας

7 Οδηγίες για την Ασφάλεια Ασφάλεια Μοτοσυκλέτας 4 Κάντε τους Εαυτούς σας Ευδιάκριτους Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε Εντός των Ορίων Ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην Οδηγείτε υπό την Επήρεια Αλκοόλ Μην οδηγείτε μετά από κατανάλωση αλκοόλ. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε Καλή Κατάσταση Είναι σημαντικό να διατηρείτε τη μοτοσυκλέτα σας σωστά συντηρημένη και σε καλή κατάσταση για ασφαλή οδήγηση. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ. 17), και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη (2 Σ. 16). Εάν Εμπλακείτε σε Σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε την οδήγηση, εκτιμήστε πρώτα την κατάσταση της μοτοσυκλέτας σας. Εάν ο

8 Οδηγίες για την Ασφάλεια κινητήρας βρίσκεται ακόμα σε λειτουργία, απενεργοποιήστε τον. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για διεξοδικό έλεγχο, όσο το δυνατόν πιο γρήγορα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το αέριο μονοξείδιο του άνθρακα είναι τοξικό. Η εισπνοή του μπορεί να προκαλέσει απώλεια των αισθήσεων, ακόμα και το θάνατο. Αποφύγετε περιοχές ή δραστηριότητες όπου κινδυνεύετε να εκτεθείτε σε μονοξείδιο του άνθρακα. Ασφάλεια Μοτοσυκλέτας Κίνδυνος από Μονοξείδιο του Άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε ένα γκαράζ ή άλλο κλειστό χώρο. 5

9 Εικονογραφημένες Ετικέτες Ασφάλεια Μοτοσυκλέτας Εικονογραφημένες Ετικέτες Εκτός από τύπο KO, KO Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέστε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο σε Εξουσιοδοτημένο Συνεργείο. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 6

10 Εικονογραφημένες Ετικέτες ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρα που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η αγνόηση των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτατης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια Μοτοσυκλέτας συνέχεια 7

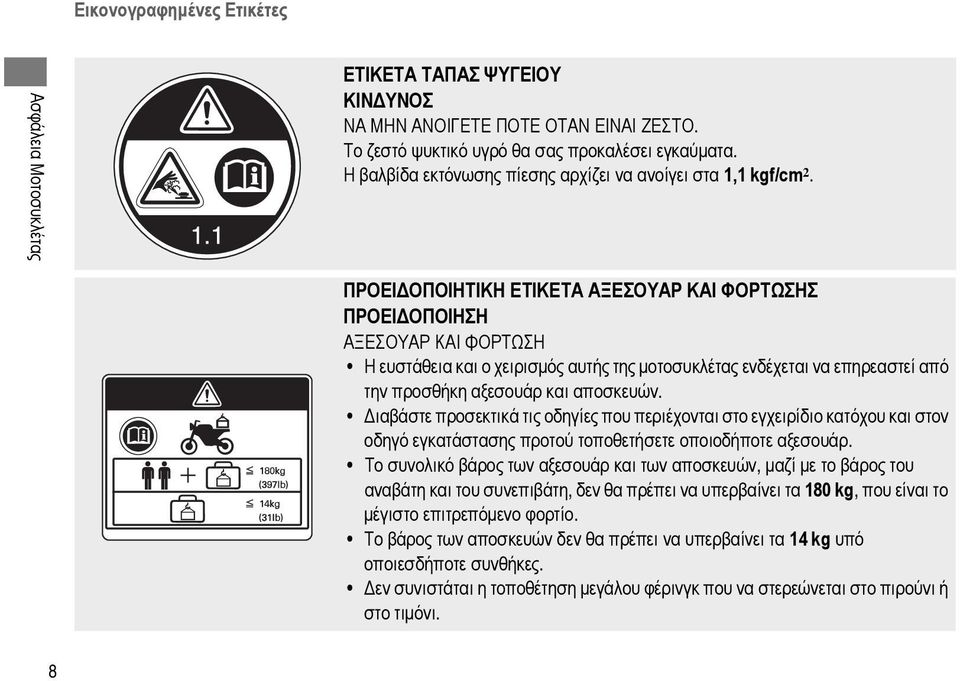

11 Εικονογραφημένες Ετικέτες Ασφάλεια Μοτοσυκλέτας ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών, μαζί με το βάρος του αναβάτη και του συνεπιβάτη, δεν θα πρέπει να υπερβαίνει τα 180 kg, που είναι το μέγιστο επιτρεπόμενο φορτίο. Το βάρος των αποσκευών δεν θα πρέπει να υπερβαίνει τα 14 kg υπό οποιεσδήποτε συνθήκες. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 8

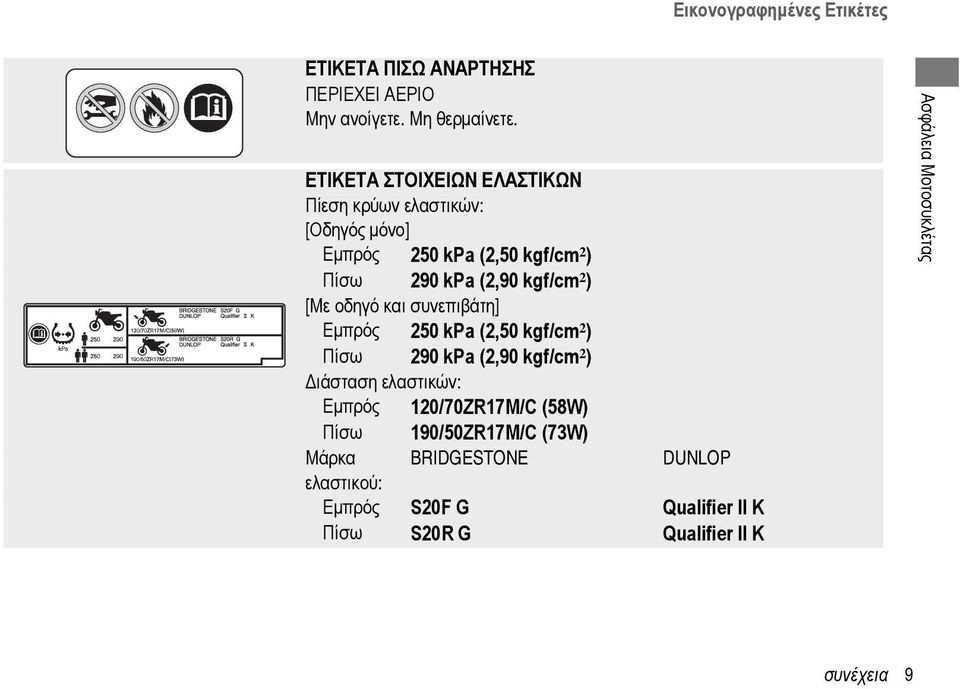

12 Εικονογραφημένες Ετικέτες ΕΤΙΚΕΤΑ ΠΙΣΩ ΑΝΑΡΤΗΣΗΣ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ Μην ανοίγετε. Μη θερμαίνετε. ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) [Με οδηγό και συνεπιβάτη] Εμπρός 250 kpa (2,50 kgf/cm 2 ) Πίσω 290 kpa (2,90 kgf/cm 2 ) Διάσταση ελαστικών: Εμπρός 120/70ZR17M/C (58W) Πίσω 190/50ZR17M/C (73W) Μάρκα BRDGESTONE DUNLOP ελαστικού: Εμπρός S20F G Qualifier K Πίσω S20R G Qualifier K Ασφάλεια Μοτοσυκλέτας συνέχεια 9

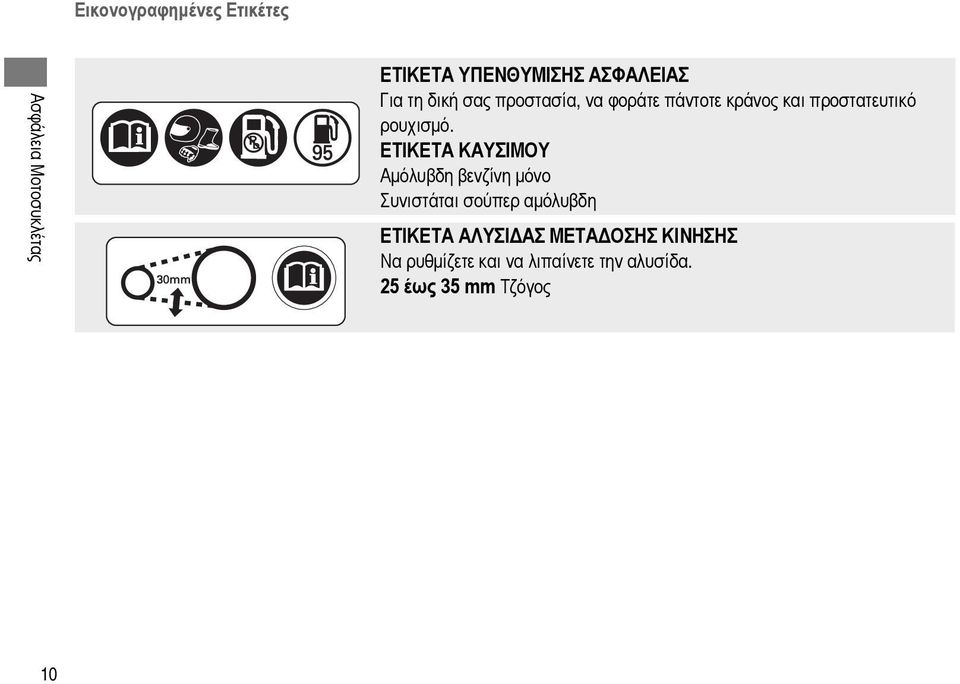

13 Εικονογραφημένες Ετικέτες Ασφάλεια Μοτοσυκλέτας ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο Συνιστάται σούπερ αμόλυβδη ΕΤΙΚΕΤΑ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Να ρυθμίζετε και να λιπαίνετε την αλυσίδα. 25 έως 35 mm Τζόγος 10

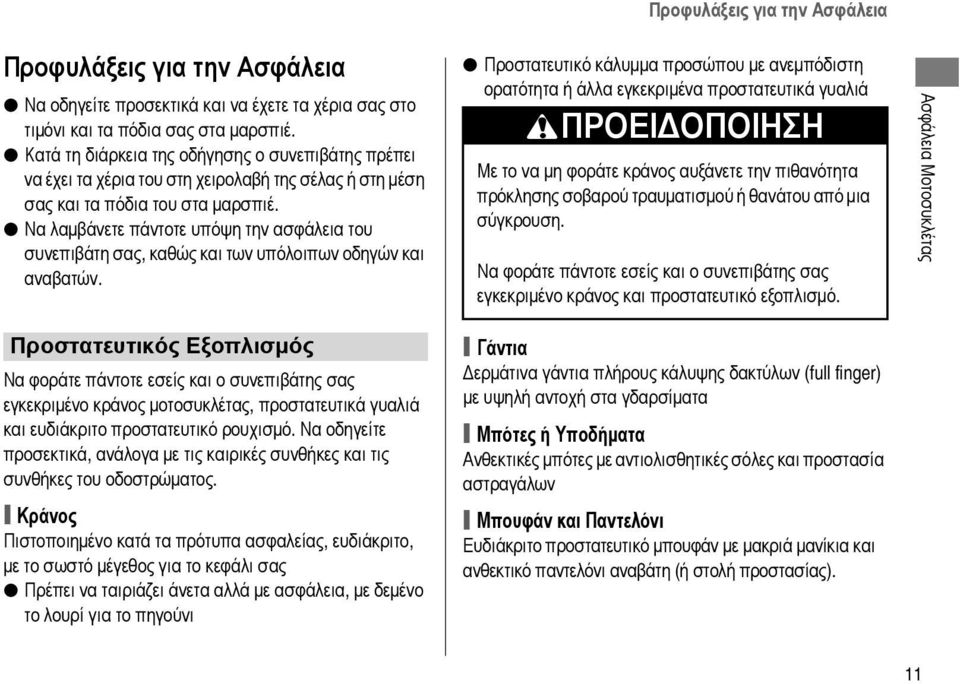

14 Προφυλάξεις για την Ασφάλεια Προφυλάξεις για την Ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στα μαρσπιέ. Κατά τη διάρκεια της οδήγησης ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή της σέλας ή στη μέση σας και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Ασφάλεια Μοτοσυκλέτας Προστατευτικός Εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουρί για το πηγούνι Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα Μπότες ή Υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων Μπουφάν και Παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). 11

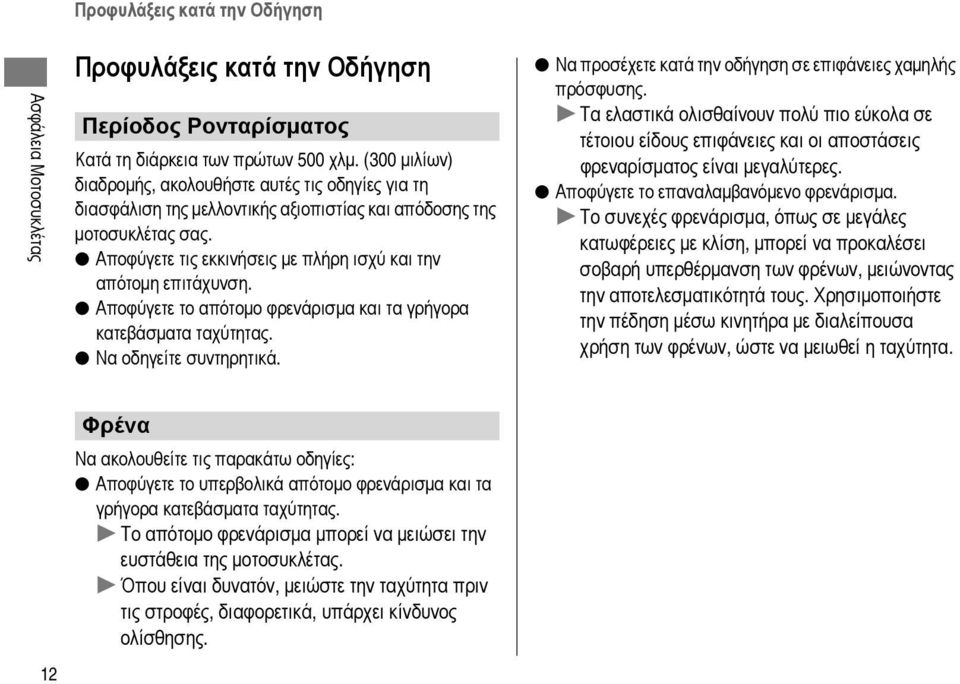

15 Προφυλάξεις κατά την Οδήγηση Ασφάλεια Μοτοσυκλέτας Προφυλάξεις κατά την Οδήγηση Περίοδος Ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 χλμ. (300 μιλίων) διαδρομής, ακολουθήστε αυτές τις οδηγίες για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσυκλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. Να οδηγείτε συντηρητικά. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Τα ελαστικά ολισθαίνουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το επαναλαμβανόμενο φρενάρισμα. u Το συνεχές φρενάρισμα, όπως σε μεγάλες κατωφέρειες με κλίση, μπορεί να προκαλέσει σοβαρή υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα. 12 Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Αποφύγετε το υπερβολικά απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης.

16 Προφυλάξεις κατά την Οδήγηση Συνδυασμένο ABS (CBR1000RR ABS) Ακόμα και όταν η μανέτα φρένου και το πεντάλ του φρένου πατώνται χωριστά, το συνδυασμένο ABS κατανέμει την πίεση πέδησης μεταξύ των μπροστινών και των πίσω τροχών ανάλογα με τη δύναμη πέδησης και την ταχύτητα του τροχού για τη βελτίωση της ισχύς πέδησης και της ευστάθειας. Το σύστημα ελέγχει επίσης τη δύναμη πέδησης για την αποτροπή του μπλοκαρίσματος του τροχού. Για να έχετε τα καλύτερα αποτελέσματα, λειτουργήστε ταυτόχρονα τη μανέτα και το πεντάλ και ασκήστε την πέδηση σε ευθεία γραμμή ώστε να αποφύγετε την ολίσθηση σε κάποια στροφή. Το συνδυασμένο ABS δεν μπορεί να αντισταθμίσει την κατάσταση του οδοστρώματος, τη λανθασμένη κρίση ή το λανθασμένο χειρισμό των φρένων και δεν μπορεί να αποτρέψει το πλήρες σήκωμα του πίσω τροχού. u Ποτέ μην οδηγείτε γρηγορότερα από ότι επιτρέπουν οι συνθήκες και πάντοτε να αφήνετε επαρκή χώρο ώστε να σταματάτε με ασφάλεια. Όταν το συνδυασμένο ABS δεν λειτουργεί, τα φρένα λειτουργούν όπως ένα συμβατικό σύστημα πέδησης. Σε συμβατικά συστήματα πέδησης, το πάτημα της μανέτας του μπροστινού φρένου ενεργοποιεί το μπροστινό φρένο και το πάτημα του πεντάλ φρένου ενεργοποιεί το πίσω φρένο. u Το σύστημα είναι πάντοτε απενεργοποιημένο σε ταχύτητες μικρότερες των 6 km/h. Είναι σημαντικό να τηρείτε τις συστάσεις για τα ελαστικά (2 Σ.128), επειδή ο υπολογιστής του συνδυασμένου ABS λειτουργεί συγκρίνοντας την ταχύτητα των τροχών. Ακατάλληλα ελαστικά, μπορεί να επηρεάσουν την ταχύτητα των τροχών και να προκαλέσουν σύγχυση στο σύστημα. Το συνδυασμένο ABS μπορεί να μη μειώνει πάντοτε την απόσταση ακινητοποίησης σε σύγκριση με μια μοτοσυκλέτα εξοπλισμένη με συμβατικά φρένα. Το συνδυασμένο ABS δεν λειτουργεί αν η μπαταρία δεν είναι φορτισμένη. Το συνδυασμένο ABS δεν λειτουργεί όταν η κεντρική ασφάλεια του ABS ή η ασφάλεια του μοτέρ του ABS είναι καμένες. Ασφάλεια Μοτοσυκλέτας συνέχεια 13

17 Προφυλάξεις κατά την Οδήγηση Ασφάλεια Μοτοσυκλέτας Μπορεί να αισθανθείτε μια αλλαγή στον τρόπο αντίδρασης της μανέτας/πεντάλ του φρένου, όταν λειτουργεί υπό τις ακόλουθες συνθήκες: Αμέσως αφού γυρίσετε τον Κεντρικό Διακόπτη σε θέση ON. Μετά από φρενάρισμα και ακινητοποίηση και το εκ νέου πάτημα των φρένων. Πέδηση Μέσω Κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη ταχύτητα. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή Βροχερές Συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μηχανής. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνεται πάντοτε το τιμόνι και να παίρνετε το κλειδί μαζί σας όταν αφήνετε τη μοτοσυκλέτα χωρίς φύλαξη. Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. Στάθμευση με το Πλαϊνό Σταντ 1. Σβήστε τον κινητήρα. 2. Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. 14

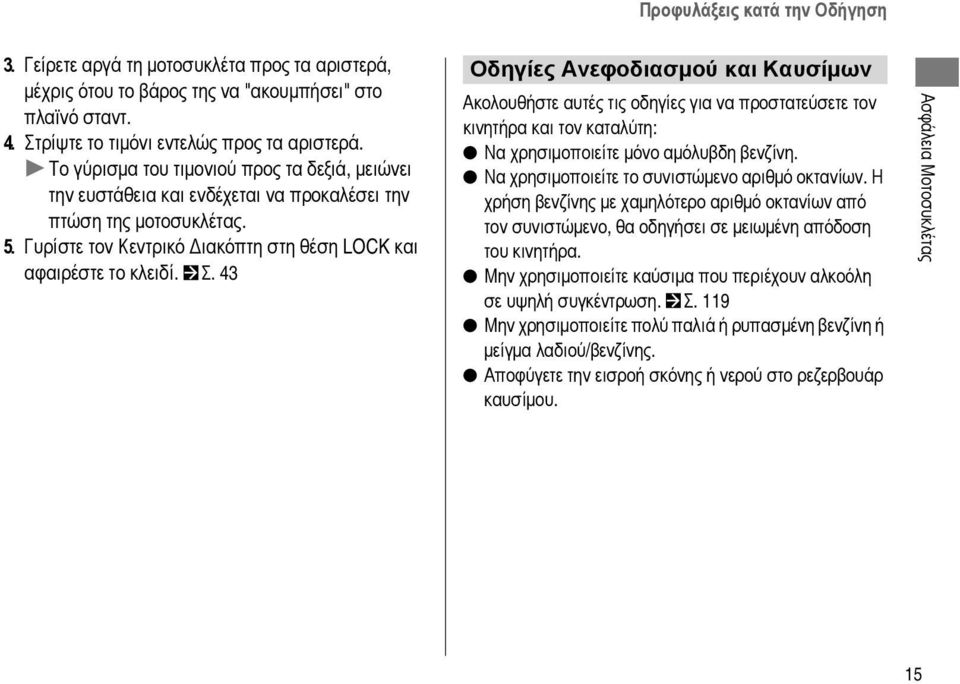

18 Προφυλάξεις κατά την Οδήγηση 3. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της να "ακουμπήσει" στο πλαϊνό σταντ. 4. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. u Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 5. Γυρίστε τον Κεντρικό Διακόπτη στη θέση LOCK και αφαιρέστε το κλειδί. 2 Σ.43 Οδηγίες Ανεφοδιασμού και Καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα και τον καταλύτη: Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ. 119 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μείγμα λαδιού/βενζίνης. Αποφύγετε την εισροή σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια Μοτοσυκλέτας 15

19 Αξεσουάρ και Τροποποιήσεις Ασφάλεια Μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για τη ρυμούλκηση τρέιλερ ή για προσάρτηση καλαθιού. Η μοτοσυκλέτα σας δεν σχεδιάστηκε για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να δημιουργήσει σοβαρά προβλήματα στο χειρισμό της μοτοσυκλέτας σας. 16

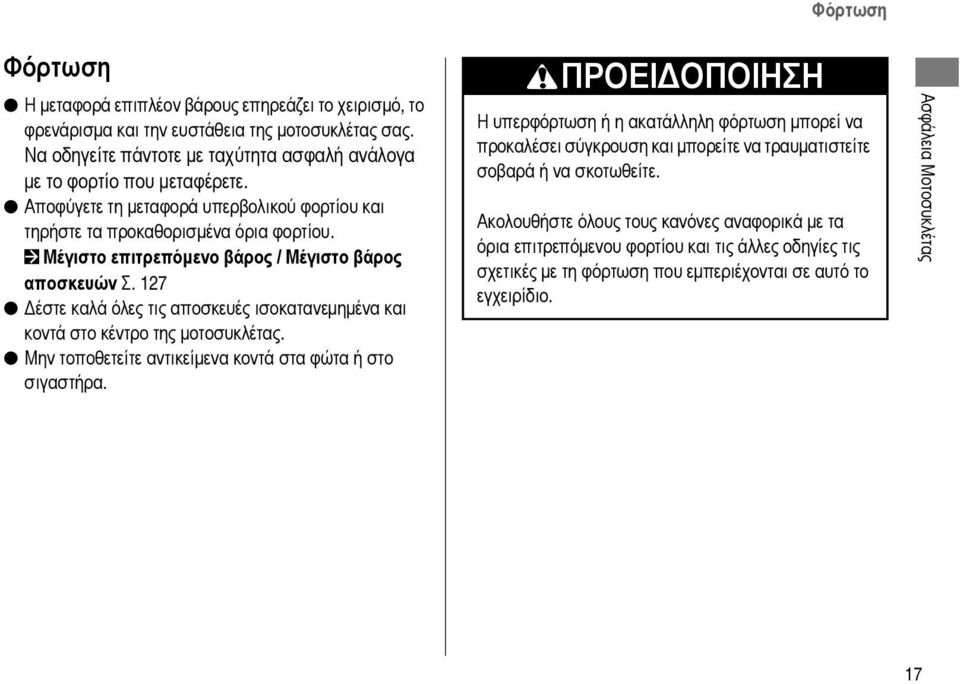

20 Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει το χειρισμό, το φρενάρισμα και την ευστάθεια της μοτοσυκλέτας σας. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. 2 Μέγιστο επιτρεπόμενο βάρος / Μέγιστο βάρος αποσκευών Σ. 127 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια Μοτοσυκλέτας 17

21 Θέση Εξαρτημάτων Δοχείο υγρού πίσω φρένου (E.75) Εγχειρίδιο Χειρισμού Ασφαλειοθήκη (E.111) Μπαταρία (E.67) Κύρια ασφάλεια (E.112) Δοχείο υγρού μπροστινού φρένου (E.75) Μανέτα μπροστινού φρένου (E.86) Γκριπ γκαζιού (E.85) Τάπα πλήρωσης λαδιού κινητήρα (E.69) Δείκτης στάθμης λαδιού κινητήρα (E.69) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E.87) 18 Δοχείο ψυκτικού υγρού (E.73) Καρίνα (E.66) Φίλτρο λαδιού κινητήρα (E.71) Βίδα αποστράγγισης λαδιού κινητήρα (E.71)

22 Μανέτα συμπλέκτη (E.82) Ρυθμιστής απόσβεσης επαναφοράς/απόσβεσης συμπίεσης μπροστινής ανάρτησης (E.87) (E.88) Τάπα πλήρωσης καυσίμου (E.46) Μπροστινή Σέλα (E.64) Πίσω Σέλα (E.65) Εγχειρίδιο Χειρισμού Ρυθμιστής απόσβεσης συμπίεσης πίσω ανάρτησης (E.90) Ρυθμιστής απόσβεσης επαναφοράς πίσω ανάρτησης (E.89) Μοχλός αλλαγής ταχυτήτων (E.45) Πλαϊνό σταντ (E.77) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E.87) Αλυσίδα μετάδοσης κίνησης (E.78) Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης (E.89) 19

23 Όργανα Εγχειρίδιο Χειρισμού Κουμπί SEL Στροφόμετρο ΣΗΜΕΙΩΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Κουμπί SET Ταχύμετρο Έλεγχος Ενδείξεων Εμφανίζει εναλλακτικά τα περιεχόμενα δύο μοτίβων. Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Μοτίβο 1 Όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON, το τμήμα του στροφόμετρου μετακινείται προς την ανώτατη ένδειξη και στη συνέχεια εξαφανίζεται. Μοτίβο 2 Όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON, θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 20

24 Ενδεικτική λυχνία θέσης ταχύτητας Υποδεικνύει τη θέση κάθε ταχύτητας από την 1η έως την 6η. Οδόμετρο [ΟΛΙΚΟ]/ Αριθμητική ένδειξη στροφόμετρου Το κουμπί SET εναλλάσσει μεταξύ του οδόμετρου και της αριθμητικής ένδειξης του στροφόμετρου. Οδόμετρο: Η συνολική απόσταση που διανύθηκε. Αριθμητική ένδειξη στροφόμετρου: Εμφανίζει τις στροφές του κινητήρα ανά λεπτό. Δείκτης θερμοκρασίας ψυκτικού υγρού ( ) Εύρος ενδείξεων: 35 ºC έως 132 ºC Κάτω από 34 ºC: Ανάβει Μεταξύ 122 ºC και 131 ºC: - Ανάβει η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού - Αναβοσβήνει το ψηφίο της θερμοκρασίας ψυκτικού υγρού Πάνω από 132 ºC: - Ανάβει η ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού υγρού - Αναβοσβήνει u Ακόμα και αν η θερμοκρασία ψυκτικού του κινητήρα είναι χαμηλή, ο ανεμιστήρας ψύξης ενδέχεται να ενεργοποιηθεί όταν αυξήσετε τις στροφές του κινητήρα. Αυτό είναι φυσιολογικό. Ρολόι (ένδειξη 12 ωρών) / Χρονόμετρο γύρων Για να ρυθμίσετε το ρολόι: (E.25) Χρονόμετρο γύρων (E.34) Εγχειρίδιο Χειρισμού συνέχεια 21

25 Όργανα (συνέχεια) Εγχειρίδιο Χειρισμού Μετρητής διαδρομής [A/B], μετρητής χιλιομετρικής κατανάλωσης καυσίμου και μετρητής κατανάλωσης καυσίμου Με το κουμπί SEL επιλέγετε το μετρητή διαδρομής A, το μετρητή διαδρομής Β, την τρέχουσα χιλιομετρική κατανάλωση καυσίμου, τη μέση χιλιομετρική κατανάλωση καυσίμου και την κατανάλωση καυσίμου. uγια να επαναφέρετε τον μετρητή διαδρομής: (E.24) Μετρητής διαδρομής Α Μετρητής διαδρομής Β Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Μέση χιλιομετρική κατανάλωση καυσίμου Κατανάλωση καυσίμου Κατανάλωση καυσίμου ρεζέρβας (E.41) 22

26 Η μέση χιλιομετρική κατανάλωση καυσίμου και η κατανάλωση καυσίμου, θα βασίζονται στο μετρητή διαδρομής A. Τρέχουσα χιλιομετρική κατανάλωση καυσίμου: Τρέχουσα στιγμιαία χιλιομετρική κατανάλωση καυσίμου. Όταν η ταχύτητα της μοτοσυκλέτας σας είναι 1 km/h ή μικρότερη, εμφανίζεται η ένδειξη. Μέση χιλιομετρική κατανάλωση καυσίμου: Μέση χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του μετρητή διαδρομής A. Όταν εμφανίζεται η ένδειξη, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Κατανάλωση καυσίμου: Συνολική κατανάλωση καυσίμου από το μηδενισμό του μετρητή διαδρομής A. Όταν εμφανίζεται η ένδειξη, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. u Για το μηδενισμό της μέσης χιλιομετρικής κατανάλωσης και της συνολικής κατανάλωσης καυσίμου: (E.24) Εγχειρίδιο Χειρισμού συνέχεια 23

27 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) Για το μηδενισμό του μετρητή διαδρομής, της μέσης χιλιομετρικής κατανάλωσης και της κα τανάλωσης καυσίμου!a Για τον ταυτόχρονο μηδενισμό του μετρητή διαδρομής A, της μέσης χιλιομετρικής κατανάλωσης, και της κατανάλωσης καυσίμου πατήστε και κρατήστε πατημένο το κουμπί SEL. Μετρητής διαδρομής Α ή Μέση χιλιομετρική κατανάλωση καυσίμου ή Κατανάλωση καυσίμου!c Στη συνέχεια, η οθόνη επιστρέφει στην τελευταία επιλεγμένη ένδειξη. ή!d Για το μηδενισμό του μετρητή διαδρομής B, πατήστε και κρατήστε πατημένο το κουμπί SEL ενώ εμφανίζεται η ένδειξη του μετρητή διαδρομής B. ή Μετρητής διαδρομής Β!b Μετά το μηδενισμό, εμφανίζεται το ''0,0'' σε κάθε ένδειξη. Επίσης, μετά τον ανεφοδιασμό με ποσότητα καυσίμου που υπερβαίνει τη χωρητικότητα της ρεζέρβας, ο μετρητής διαδρομής A, η μέση κατανάλωση καυσίμου και η συνολική κατανάλωση καυσίμου μπορεί να μηδενιστούν αυτόματα. Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού με τον ανεφοδιασμό καυσίμου. (E.25) 24

28 Ρύθμιση οθόνης Λειτουργία ρύθμισης A Τα ακόλουθα στοιχεία αλλάζουν διαδοχικά (E.26) Ρύθμιση ρολογιού Ρύθμιση φωτεινότητας οπίσθιου φωτισμού Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μετρητή διαδρομής A, της μέσης χιλιομετρικής κατανάλωσης και της κατανάλωσης καυσίμου Ρύθμιση της ενδεικτικής λυχνίας HSS Μόνο για τύπο E, E, V E Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης Εγχειρίδιο Χειρισμού Λειτουργία ρύθμισης Β Τα ακόλουθα στοιχεία αλλάζουν διαδοχικά (E.30) Ρύθμιση των ενδεικτικών λυχνιών REV (ρύθμιση φωτισμού RPM, ρύθμιση διαστήματος RPM και ρύθμιση φωτεινότητας ενδεικτικών λυχνιών REV) Ρύθμιση λειτουργίας ενδείξεων του στροφόμετρου συνέχεια 25

29 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) Λειτουργία Ρύθμισης A 1 Για να ρυθμίσετε το ρολόι:!a Γυρίστε τον Κεντρικό Διακόπτη σε θέση ON.!b Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET μέχρι να αρχίσουν να αναβοσβήνουν τα ψηφία της ώρας.!c Πατήστε το κουμπί SEL μέχρι να εμφανιστεί η επιθυμητή ώρα. uπατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την ώρα.!e Πατήστε το κουμπί SEL μέχρι να εμφανιστούν τα επιθυμητά λεπτά. uπατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα τα λεπτά.!f Πατήστε το κουμπί SET. Τα ψηφία της ώρας και των λεπτών αρχίζουν να αναβοσβήνουν.!g Εάν είναι απαραίτητο, πατήστε το κουμπί SEL για να επιλέξετε τη δεύτερη ένδειξη.!d Πατήστε το κουμπί SET. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν.!h Πατήστε το κουμπί SET. Το ρολόι ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στη ρύθμιση φωτεινότητας οπίσθιου φωτισμού. 26

30 2 Ρύθμιση φωτεινότητας οπίσθιου φωτισμού: Μπορείτε να προσαρμόσετε τα πέντε επίπεδα φωτεινότητας.!a Πατήστε το κουμπί SEL. Η φωτεινότητα αλλάζει.!b Πατήστε το κουμπί SET. Ο οπίσθιος φωτισμός ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στην ενεργοποίηση/απενεργοποίηση της λειτουργίας μηδενισμού του μετρητή διαδρομής A, της μέσης χιλιομετρικής κατανάλωσης και της κατανάλωσης καυσίμου. Ρύθμιση φωτεινότητας οπίσθιου φωτισμού Για την ενεργοποίηση/ απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μετρητή διαδρομής A, της μέσης χιλιομετρικής κατανάλωσης και της κατανάλωσης καυσίμου ή 3 Για την ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μετρητή διαδρομής A, της μέσης χιλιομετρικής κατανάλωσης και της κατανάλωσης καυσίμου: Μπορείτε επίσης να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού μέσω του ανεφοδιασμού καυσίμου, αφού έχουν ανάψει οι ενδεικτικές λυχνίες χαμηλής στάθμης καυσίμου. Η αρχική ρύθμιση είναι απενεργοποίηση.!a Πατήστε το κουμπί SEL για να επιλέξετε (ενεργοποίηση) ή (απενεργοποίηση) στη λειτουργία αυτόματου μηδενισμού.!b Για να διακόψετε την επιλογή, πατήστε το κουμπί SET. Η ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού ρυθμίζεται και, στη συνέχεια, η ένδειξη επιστρέφει στην ενεργοποίηση/απενεργοποίηση του αναβοσβησίματος της ενδεικτικής λυχνίας HSS (η ενδεικτική λυχνία HSS ανάβει). Για την ενεργοποίηση/ απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού Ρύθμιση ενδεικτικής λυχνίας HSS Εγχειρίδιο Χειρισμού ή συνέχεια 27

31 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) 4 Ρύθμιση ενδεικτικής λυχνίας HSS: Μπορείτε να επιλέξετε εάν η ενδεικτική λυχνία HSS θα αναβοσβήνει ή θα παραμένει σβηστή.!a Πατήστε το κουμπί SEL για να επιλέξετε (αναβοσβήνει) ή (σβηστή).!b Εκτός από τύπο E, E, V E Πατήστε το κουμπί SET. Η ρύθμιση της ενδεικτικής λυχνίας HSS ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στην αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. Μόνο για τύπο E, E, V E Πατήστε το κουμπί SET. Η ενδεικτική λυχνία HSS ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στην αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης. Ρύθμιση ενδεικτικής λυχνίας HSS Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Ρύθμιση ενδεικτικής λυχνίας HSS Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης ή 28

32 5 Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης: Μόνο για τύπο E, E, V E!a Πατήστε το κουμπί SEL για να επιλέξετε μεταξύ km/h και km ή mph και mile.!b Πατήστε το κουμπί SET. Οι μονάδες ταχύτητας και χιλιομετρικής απόστασης ρυθμίζονται και, στη συνέχεια, η ένδειξη μεταβαίνει στην αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης. Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης 6 Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης:!a Πατήστε το κουμπί SEL για να επιλέξετε km/l ή l/ 100km. Μόνο για τύπο E, E, V E Εάν επιλέξετε mph για την ταχύτητα και mile για τη χιλιομετρική απόσταση, η χιλιομετρική κατανάλωση θα εμφανίζεται σε mile/l.!b Για να διακόψετε την επιλογή, πατήστε το κουμπί SET. Η οριζόμενη ρύθμιση μπορεί επίσης να ρυθμιστεί γυρίζοντας τον Κεντρικό Διακόπτη σε θέση OFF. Εγχειρίδιο Χειρισμού ή Ο έλεγχος αλλάζει αυτόματα από τη λειτουργία ρύθμισης A στην κανονική ένδειξη, εάν το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα. Ακόμα και σε αυτή την περίπτωση η οριζόμενη ρύθμιση διατηρείται. συνέχεια 29

33 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) Λειτουργία Ρύθμισης Β 1 Ρύθμιση των ενδεικτικών λυχνιών REV: Μπορείτε να αλλάξετε τη ρύθμιση των ενδεικτικών λυχνιών REV.!a Για να αλλάξετε τη λειτουργία ρύθμισης B, γυρίστε τον Κεντρικό Διακόπτη σε θέση ON ενώ πατάτε το κουμπί SEL, μέχρι να ολοκληρωθεί ο έλεγχος των ενδείξεων. Το τμήμα της μπάρας που αναβοσβήνει στο στροφόμετρο εμφανίζει την τρέχουσα εφαρμοζόμενη τιμή RPM να αναβοσβήνει, ενώ εμφανίζεται επίσης και με την αριθμητική ένδειξη του στροφόμετρου. Ταυτοχρόνως, αναβοσβήνουν όλες οι ενδεικτικές λυχνίες REV. Κουμπί SEL Ενδεικτικές λυχνίες REV!b Κάθε φορά που πατάτε το κουμπί SEL, η ορισμένη τιμή των RPM που αναβοσβήνει αυξάνει κατά 200 r/min (rpm) (ένα τμήμα). Όταν η ορισμένη τιμή υπερβεί το επιτρεπτό εύρος, η ορισμένη τιμή RPM επιστρέφει αυτόματα στις r/min (rpm). uπατήστε και κρατήστε το πατημένο για να προωθήσετε γρήγορα την τιμή ορισμού των RPM. Διαθέσιμο εύρος ρύθμισης Εκτός από τύπους F, ll F, lll F και KO, ll KO έως r/min (rpm) Μόνο για τύπο F, ll F, lll F έως r/min (rpm) Μόνο για τύπο KO, ll KO έως r/min (rpm) Στροφόμετρο Αριθμητική ένδειξη στροφόμετρου 30

34 !c Πατήστε το κουμπί SET. Οι στροφές RPM που αναβοσβήνουν ρυθμίζονται και, στη συνέχεια, η ένδειξη μεταβαίνει στη ρύθμιση του διαστήματος φωτισμού των RPM. Ταυτόχρονα, το τμήμα της μπάρας που αναβοσβήνει εμφανίζει την τρέχουσα εφαρμοζόμενη ρύθμιση η οποία προήλθε από τις στροφές RPM που αναβοσβήνουν και η αριθμητική ένδειξη του στροφόμετρου εμφανίζει το διάστημα των RPM.!d Κάθε φορά που πατάτε το κουμπί SEL, ο αριθμός του διαστήματος φωτισμού των RPM εναλλάσσεται μεταξύ 0 r/min (rpm), 200 r/min (rpm) και 400 r/min (rpm), με αυτή τη σειρά. Κατά τη διάρκεια της ρύθμισης αυτής, οι ενδεικτικές λυχνίες REV ανάβουν μία προς μια από τα αριστερά. Όταν ανάψουν όλες, οι ενδεικτικές λυχνίες σβήνουν και, στη συνέχεια, ξεκινούν να ανάβουν ξανά από τα αριστερά Στροφόμετρο Αριθμητική ένδειξη στροφόμετρου Εγχειρίδιο Χειρισμού συνέχεια 31

35 Εγχειρίδιο Χειρισμού Πχ Όταν οι στροφές RPM που αναβοσβήνουν έχουν οριστεί στις r/min (rpm) και το διάστημα φωτισμού των RPM είναι 200 r/min (rpm). Ενδεικτικές λυχνίες REV r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm)!e Πατήστε το κουμπί SET. Το διάστημα των RPM που αναβοσβήνουν ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στη ρύθμιση των ενδεικτικών λυχνιών REV. Ταυτόχρονα, το επίπεδο της τρέχουσας ισχύουσας φωτεινότητας εμφανίζεται στην αριθμητική ένδειξη του στροφόμετρου. Η φωτεινότητα μπορεί να ρυθμιστεί σε πέντε επίπεδα πατώντας το κουμπί SEL.!f Πατήστε το κουμπί SET. Η φωτεινότητα των ενδεικτικών λυχνιών REV ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στη ρύθμιση εμφάνισης του στροφόμετρου. Ταυτόχρονα, το στροφόμετρο πραγματοποιεί μια σάρωση από τις r/min (rpm) έως τις αρχικές στροφές RPM αναβοσβησίματος. Εάν το διάστημα φωτισμού των RPM είναι 0, η ενδεικτική λυχνία REV ξεκινά να αναβοσβήνει όταν πλησιάζει στις στροφές αναβοσβησίματος RPM. 2 Αλλαγή της λειτουργίας εμφάνισης του στροφόμετρου: Μπορείτε να αλλάξετε τη λειτουργία εμφάνισης του στροφόμετρου.!a Πατήστε το κουμπί SEL για να αλλάξετε τη λειτουργία εμφάνισης του στροφόμετρου. 32

36 Πχ Στροφές κινητήρα ανά λεπτό r/min (rpm) Συμβατική εμφάνιση Αντίστροφη εμφάνιση!b Πατήστε το κουμπί SET. Η τρέχουσα επιλεγμένη λειτουργία εμφάνισης ρυθμίζεται και ο έλεγχος επιστρέφει στην τυπική εμφάνιση. Στη λειτουργία ρύθμισης B, η ρύθμιση αυτή διατηρείται όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση OFF. Εάν στη λειτουργία αυτή, το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα, ο έλεγχος επιστρέφει στην τυπική εμφάνιση και η οριζόμενη ρύθμιση διατηρείται. Εγχειρίδιο Χειρισμού Εμφάνιση διατήρησης κορυφής Εμφάνιση ενός τμήματος 33

37 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) Χρονόμετρο Γύρων Μπορείτε να εμφανίσετε και να καταγράψετε το χρόνο ενός γύρου, την κατανάλωση καυσίμου, την απόσταση που διανύθηκε, το χρόνο οδήγησης, και τη μέση χιλιομετρική κατανάλωση. Πατήστε ταυτόχρονα το κουμπί SEL και το κουμπί SET όταν η μοτοσυκλέτα είναι σταματημένη. Η τυπική εμφάνιση αλλάζει σε λειτουργία χρόνου γύρου. (E.35) Πατήστε και κρατήστε πατημένο το κουμπί SEL όταν η μοτοσυκλέτα είναι σταματημένη. Η ένδειξη αλλάζει μεταξύ της λειτουργίας χρόνου γύρου και της λειτουργίας ανάκλησης χρόνου γύρου. (E.37) Για να επιστρέψετε στην τυπική εμφάνιση, πατήστε ταυτόχρονα το κουμπί SEL και το κουμπί SET όταν η μοτοσυκλέτα είναι σταματημένη. Λειτουργία τυπικής εμφάνισης Λειτουργία χρόνου γύρου Λειτουργία ανάκλησης χρόνου γύρου Πατήστε και κρατήστε πατημένο το κουμπί SEL Πατήστε το κουμπί SEL και το κουμπί SET 34

38 Λειτουργία χρόνου γύρου Μπορείτε να εμφανίσετε τον πιο πρόσφατο χρόνο γύρου, κατανάλωση καυσίμου, απόσταση που διανύθηκε, χρόνο οδήγησης, και μέση χιλιομετρική κατανάλωση. Καταγραφόμενα δεδομένα Αριθμός ΓΥΡΟΥ μέχρι 99 Χρόνος ΓΥΡΟΥ μέχρι 59:59.59 Κατανάλωση καυσίμου μέχρι 99.9 Απόσταση που διανύθηκε μέχρι 999,9 Χρόνος οδήγησης μέχρι 99 Hr 59:59.59 Εναλλαγή των ενδείξεων σε λειτουργία χρόνου γύρου Πατήστε το κουμπί SEL για να αλλάξετε κάθε λειτουργία. Πατήστε και κρατήστε πατημένο το κουμπί SET για να μηδενίσετε τα τρέχοντα εμφανιζόμενα στοιχεία. Πιο πρόσφατος χρόνος γύρου Κατανάλωση καυσίμου Πιο πρόσφατος χρόνος γύρου Απόσταση που διανύθηκε Χρόνος οδήγησης (Λεπτά Δευτερόλεπτα Δέκατα δευτερολέπτου) Χρόνος οδήγησης (Ώρες) Εγχειρίδιο Χειρισμού Πιο πρόσφατος χρόνος γύρου Μέση χιλιομετρική κατανάλωση καυσίμου 35

39 Εγχειρίδιο Χειρισμού Όργανα (συνέχεια) Μέτρηση του χρόνου γύρου!b!c!b!d Κουμπί Εκκίνησης/Γύρου Κουμπί SET (Start/Lap)!a Αλλάξτε την ένδειξη σε λειτουργία χρόνου γύρου. (34)!b Πατήστε το κουμπί SET ή το κουμπί εκκίνησης/γύρου (start/lap) και στη συνέχεια ξεκινήστε τη μέτρηση. Κατά τη μέτρηση 1 γύρου Χρόνος (ένδειξη χρονομέτρησης) Αριθμός γύρου!c Πατήστε το κουμπί εκκίνησης/γύρου (start/lap) σε κάθε γύρο. Με την ολοκλήρωση του 1 γύρου Με την ολοκλήρωση 21 γύρων Πιο πρόσφατος χρόνος γύρου (Σε ένδειξη χρόνου οδήγησης: Μετά από 5 δευτερόλεπτα αλλάζει σε χρόνο οδήγησης.) Αριθμός ολοκληρωμένων γύρων!d Πατήστε το κουμπί SET για να ολοκληρώσετε τη μέτρηση. uκατά τη διάρκεια της μέτρησης, η αλλαγή σε άλλες λειτουργίες δεν είναι διαθέσιμη. 36

40 Λειτουργία ανάκλησης χρόνου γύρου Εμφανίζεται το ιστορικό του καταγεγραμμένου χρόνου γύρου και του χρόνου του ταχύτερου γύρου. Ο χρόνος γύρου μηδενίζεται. Ο χρόνος ταχύτερου γύρου (F-LAP) είναι ο μικρότερος χρόνος γύρου. Ο χρόνος ταχύτερου γύρου (F-LAP) εξαιρεί τον πρώτο και τον τελευταίο χρόνο γύρου. Κάθε φορά που πατάτε το κουμπί SEL, η ένδειξη αλλάζει μεταξύ F-LAP, LAP-01, LAP-02 ~ (με αύξουσα σειρά). Κάθε φορά που πατάτε το κουμπί SET, η ένδειξη αλλάζει μεταξύ F-LAP, ~LAP-02, LAP-01 ~ (με φθίνουσα σειρά). Μηδενισμός χρόνου γύρου Πατήστε και κρατήστε πατημένο το κουμπί SET για να εμφανίσετε το και, στη συνέχεια, πατήστε το κουμπί SET. Όλοι οι χρόνοι γύρου που έχουν καταγραφεί μηδενίζονται. Ταχύτερος χρόνος γύρου Αύξουσα σειρά Φθίνουσα σειρά Εγχειρίδιο Χειρισμού Κουμπί SEL Κουμπί SET 37

41 Ενδεικτικές Λυχνίες Εγχειρίδιο Χειρισμού Ενδεικτική λυχνία μεγάλης σκάλας Ενδεικτικές λυχνίες REV (E.40) Ενδεικτική λυχνία δυσλειτουργίας (ML) PGM-F (Programmed Fuel njection προγραμματιζόμενος ψεκασμός καυσίμου) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E.95) Ενδεικτική λυχνία χαμηλής πίεσης λαδιού Ανάβει όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E.95) Ενδεικτική λυχνία υψηλής θερμοκρασίας ψυκτικού Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εάν ανάψει κατά την οδήγηση: (E.94) Ενδεικτική λυχνία συνδυασμένου ABS (μόνο CBR1000RR ABS) Ανάβει όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON. Σβήνει όταν η ταχύτητα φθάσει περίπου τα 10 km/h. Εάν ανάψει κατά την οδήγηση: (E.96) 38

42 Ενδεικτική λυχνία αριστερού φλας Ενδεικτική λυχνία νεκράς Ανάβει όταν το κιβώτιο ταχυτήτων είναι στη Νεκρά. Ενδεικτική λυχνία HESD (Ηλεκτρονικό Σταμπιλιζατέρ Honda) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E.96) Εγχειρίδιο Χειρισμού Ενδεικτική λυχνία χαμηλής στάθμης καυσίμου Ανάβει όταν ο Κεντρικός Διακόπτης γυρίσει σε θέση ON. Ανάβει όταν στο ρεζερβουάρ καυσίμου έχει απομείνει μόνο το καύσιμο ρεζέρβας. Καύσιμο που απομένει όταν ανάβει η ενδεικτική λυχνία χαμηλής στάθμης καυσίμου: 3,5 λίτρα Ενδεικτική λυχνία χαμηλής στάθμης καυσίμου και ένδειξη κατανάλωσης καυσίμου ρεζέρβας: (E.41) Ενδεικτική λυχνία HSS (E.25) (E.117) Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Σβήνει εάν το κλειδί του Κεντρικού Διακόπτη διαθέτει τη σωστή κωδικοποίηση. Αναβοσβήνει κάθε 2 δευτερόλεπτα για 24 ώρες όταν ο Κεντρικός Διακόπτης τεθεί σε θέση OFF. Ενδεικτική λυχνία δεξιού φλας 39

43 Ενδεικτικές Λυχνίες (συνέχεια) Ενδεικτικές Λυχνίες REV Ανάβει στιγμιαία όταν ο Κεντρικός Διακόπτης γυρίσει στη θέση ON. Εγχειρίδιο Χειρισμού Αρχική ρύθμιση RPM που αναβοσβήνουν: διάστημα RPM: Εκτός από F, F, F Τύποι F, F, F Τύποι KO, KO 200 r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) Ενδεικτικές λυχνίες REV Εκτός από τύπους F, F, F και KO, KO r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) r/min (rpm) (κόκκινη ζώνη) u Ρύθμιση των ενδεικτικών λυχνιών REV: (E.25) Τύποι F, F, F r/min (rpm) (κόκκινη ζώνη) Τύποι KO, KO r/min (rpm) (κόκκινη ζώνη) 40

44 Ενδεικτική λυχνία χαμηλής στάθμης καυσίμου και ένδειξη κατανάλωσης καυσίμου ρεζέρβας Όταν ανάψει η ενδεικτική λυχνία χαμηλής στάθμης καυσίμου, ο μετρητής διαδρομής, ο μετρητής χιλιομετρικής κατανάλωσης και ο μετρητής κατανάλωσης καυσίμου αλλάζουν στην κατανάλωση καυσίμου ρεζέρβας. Θα πρέπει να αναπληρώσετε το καύσιμο στο δοχείο το συντομότερο δυνατόν. Αναβοσβήνει από 0,0 l (litre). uόταν η ποσότητα καυσίμου που καταναλώθηκε υπερβαίνει το 1,0 λίτρο η ένδειξη αναβοσβήνει με ταχύτερο ρυθμό. uεάν αλλάξετε την ένδειξη σε μετρητή διαδρομής, μετρητή χιλιομετρικής κατανάλωσης και μετρητή κατανάλωσης καυσίμου και ούτω καθεξής (E.22), θα επιστρέψει αυτόματα στην ένδειξη κατανάλωσης καυσίμου ρεζέρβας, εάν τα κουμπιά δεν πατηθούν για περίπου 10 δευτερόλεπτα. Εγχειρίδιο Χειρισμού Μετά από ανεφοδιασμό καυσίμου σε ποσότητα μεγαλύτερη από την ποσότητα ρεζέρβας, η οθόνη επιστρέφει στην κανονική εμφάνιση όταν ο Κεντρικός Διακόπτης βρίσκεται στη θέση ON για ένα λεπτό περίπου. Ένδειξη χαμηλής στάθμης καυσίμου 'Ένδειξη κατανάλωσης καυσίμου ρεζέρβας 41

45 Διακόπτες Εγχειρίδιο Χειρισμού Κουμπί κόρνας Διακόπτης φλας uμε το πάτημα του διακόπτη, απενεργοποιείται το φως φλας. Διακόπτης εναλλαγής προβολέα : Μεγάλη σκάλα : Χαμηλή σκάλα Διακόπτης σινιάλου προσπέρασης Αναβοσβήνει τον προβολέα μεγάλης σκάλας. Διακόπτης παύσης κινητήρα Κανονικά, θα πρέπει να παραμείνει στη θέση RUN. uσε περίπτωση έκτακτης ανάγκης, γυρίστε τον στη θέση OFF για να σβήσετε τον κινητήρα. Κουμπί Εκκίνησης/Γύρου (Start/Lap) Ο προβολέας σβήνει κατά τη λειτουργία της μίζας. Χρησιμοποιήστε επίσης το χρονόμετρο γύρων (E.36) Διακόπτης αλάρμ Η εναλλαγή είναι δυνατή όταν ο Κεντρικός Διακόπτης βρίσκεται σε θέση ON. Μπορεί να γυρίσει σε θέση OFF, ανεξάρτητα από τη θέση του Κεντρικού Διακόπτη. uτα φλας συνεχίζουν να αναβοσβήνουν με τον Κεντρικό Διακόπτη σε θέση OFF ή LOCK αφού ενεργοποιηθεί ο διακόπτης αλάρμ. 42

46 Κεντρικός Διακόπτης Ενεργοποιεί/απενεργοποιεί το ηλεκτρικό σύστημα και κλειδώνει το τιμόνι. uτο κλειδί μπορεί να αφαιρεθεί όταν βρίσκεται στη θέση OFF ή LOCK. Κλειδαριά Τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε τη μοτοσυκλέτα από κλοπή. Επίσης, συνιστάται μια κλειδαριά τροχού σχήματος U ή παρόμοια διάταξη.!a Πιέστε θέση ON Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/οδήγηση. θέση OFF Θέτει τον κινητήρα εκτός λειτουργίας. θέση LOCK Κλειδώνει το τιμόνι. Κλείδωμα!a Στρίψτε το τιμόνι εντελώς προς τα αριστερά.!b Πατήστε το κλειδί προς τα κάτω και γυρίστε τον Κεντρικό Διακόπτη στη θέση LOCK. uκουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί.!c Αφαιρέστε το κλειδί. Εγχειρίδιο Χειρισμού!b Γυρίστε Κλειδί κεντρικού διακόπτη Ξεκλείδωμα Εισαγάγετε το κλειδί, πιέστε το προς τα μέσα και γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF. 43

47 Εγχειρίδιο Χειρισμού Θέση του Κινητήρα σε Λειτουργία Θέστε τον κινητήρα σε λειτουργία, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός.!c!b!a!a Βεβαιωθείτε πως ο διακόπτης σβησίματος κινητήρα βρίσκεται στη θέση RUN.!b Γυρίστε τον Κεντρικό Διακόπτη στη θέση ON.!c Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων (ανάβει η ενδεικτική λυχνία N ). Εναλλακτικά, τραβήξτε τη μανέτα του συμπλέκτη για να ξεκινήσετε τη μοτοσυκλέτα έχοντας επιλέξει ταχύτητα στο κιβώτιο, εφόσον το πλαϊνό σταντ είναι ανασηκωμένο.!d Πατήστε το κουμπί εκκίνησης/γύρου με το γκάζι εντελώς κλειστό. 44!d ΣΗΜΕΙΩΣΗ Εάν ο κινητήρας δεν εκκινεί εντός 5 δευτερολέπτων, γυρίστε τον Κεντρικό Διακόπτη στη θέση OFF και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο γρήγορο ρελαντί και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Το απότομο πάτημα του γκαζιού ή η λειτουργία σε υψηλό ρελαντί για περισσότερο από 5 λεπτά, μπορεί να προκληθεί αποχρωματισμός του σωλήνα εξάτμισης. Εάν ο κινητήρας δεν τίθεται σε λειτουργία:!a Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί εκκίνησης/γύρου για 5 δευτερόλεπτα.!b Επαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα.!c Εάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές.!d Εάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα πριν επιχειρήσετε και πάλι τα βήματα!a&!b. Εάν ο κινητήρας δεν τίθεται σε λειτουργία (E.93)

48 Ταχύτητες Το κιβώτιο ταχυτήτων της μοτοσυκλέτας σας διαθέτει έξι ταχύτητες εμπρόσθιας κίνησης σε διάταξη ταχυτήτων μία κάτω, πέντε επάνω Εγχειρίδιο Χειρισμού N 1 Εάν επιλέξετε ταχύτητα στη μοτοσυκλέτα με το πλαϊνό σταντ κατεβασμένο, ο κινητήρας θα σβήσει. 45

49 Εγχειρίδιο Χειρισμού Ανεφοδιασμός Τάπα πλήρωσης καυσίμου Κλειδί κεντρικού διακόπτη Πλάκα στομίου πλήρωσης Στάθμη καυσίμου (μέγ.) Άνοιγμα πλήρωσης καυσίμου Κάλυμμα Μην γεμίσετε με βενζίνη πάνω από την πλάκα. Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Η μοτοσυκλέτα σας έχει σχεδιαστεί να χρησιμοποιεί καύσιμο με αριθμό οκτανίων (RON) 95 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: 17,7 λίτρα Οδηγίες Ανεφοδιασμού και Καυσίμων (E.15) Άνοιγμα της Τάπας Πλήρωσης Καυσίμου Ανοίξτε το κάλυμμα της κλειδαριάς, εισαγάγετε το κλειδί του Κεντρικού Διακόπτη και γυρίστε το δεξιόστροφα για να ανοίξετε την τάπα. Κλείσιμο της Τάπας Πλήρωσης Καυσίμου!a Μετά τον ανεφοδιασμό, πιέστε την τάπα πλήρωσης καυσίμου για να κλείσει, μέχρι να κλειδώσει.!b Αφαιρέστε το κλειδί και κλείστε το κάλυμμα. uτο κλειδί δεν μπορεί να αφαιρεθεί, εάν η τάπα δεν έχει κλειδώσει. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμων που τυχόν έχει χυθεί. 46

50 Αποθηκευτικός Χώρος Κάτω από την πίσω σέλα βρίσκονται η εργαλειοθήκη και η θήκη εγγράφων. Υπάρχει επίσης χώρος για την αποθήκευση μιας κλειδαριάς σχήματος U. Τα στηρίγματα κράνους βρίσκονται στο κάτω μέρος της πίσω σέλας. Κλειδαριά σχήματος U Εργαλειοθήκη Κάτω πλευρά της πίσω σέλας Στήριγμα κράνους Δακτύλιος D κράνους Εγχειρίδιο Χειρισμού 3 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θήκη εγγράφων uη κλειδαριά σχήματος U συγκρατείται στη θέση της πάνω από το πίσω φτερό. uχρησιμοποιήστε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. uμερικές κλειδαριές σχήματος U μπορεί να μη χωράνε στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. Αφαίρεση της Πίσω Σέλας (E.65) Η οδήγηση με το κράνος κρεμασμένο στη κλειδαριά του μπορεί να προσκρούσει στον πίσω τροχό ή στην πίσω ανάρτηση και να προκαλέσει σύγκρουση στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε την κλειδαριά κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Μην οδηγείτε με το κράνος ασφαλισμένο από το στήριγμά του. 47

51 Συντήρηση Διαβάστε προσεκτικά τις ενότητες "Σημασία της συντήρησης" και "Τα βασικά για τη συντήρηση" προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα "Προδιαγραφές" για στοιχεία σχετικά με το σέρβις. Σημασία της Συντήρησης... Σ. 49 Χρονοδιάγραμμα συντήρησης... Σ. 50 Τα βασικά για τη συντήρηση... Σ. 53 Εργαλειοθήκη... Σ. 63 Αφαίρεση και τοποθέτηση περιφερειακών μερών του πλαισίου... Σ. 64 Μπροστινή σέλα... Σ.64 Πίσω σέλα... Σ.65 Καρίνα... Σ.66 Μπαταρία... Σ.67 Λάδι κινητήρα... Σ. 69 Ψυκτικό υγρό... Σ. 73 Φρένα... Σ. 75 Πλαϊνό σταντ... Σ.77 Αλυσίδα μετάδοσης κίνησης...σ.78 Συμπλέκτης... Σ.82 Γκάζι...Σ.85 Άλλες ρυθμίσεις... Σ.86 Μανέτα φρένου... Σ. 86 Μπροστινή ανάρτηση...σ. 87 Πίσω ανάρτηση...σ. 89 Δέσμη προβολέα...σ. 91 Διακόπτης φώτων φρένων...σ. 91

52 Σημασία της Συντήρησης Σημασία της Συντήρησης Η καλή συντήρηση της μοτοσυκλέτας σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο Χρονοδιάγραμμα συντήρησης. 2 Σ.50 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση της μοτοσυκλέτας ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που περιέχονται σε αυτό το εγχειρίδιο κατόχου. Ασφάλεια Συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση της μοτοσυκλέτας σας. Μονό εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και αφαιρέστε το κλειδί. Σταθμεύστε τη μοτοσυκλέτα σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλαϊνό σταντ ή ένα σταντ συντήρησης, για την υποστήριξή της. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και χώρο με καλό εξαερισμό. Συντήρηση 49
