1 3.1.2 REHAU SOLECT Pločasti kolektor RK Konstrukcija - Visok učinak - Apsorber sa visokoselektivnom presvlakom na celoj površini - Dug vek trajanja - Brza montaža - Dobar odnos bruto površine u odnosu na apsorbujuću površinu Ramovi kolektora se sastoje od aluminijumskih profila sa pričvršćenim limom na zadnjem zidu. Apsorber sa visokoselektivnom presvlakom po celoj površini u geometriji harfe i cevi apsorbera spojeni ultrazvučnim postupkom zavarivanja, čime je obezbeđen trajan i temperaturno stabilan prenos toplote. Time je sprečeno smanjivanje kapaciteta kolektora kao i odvajanje cevi apsorbera. Solarno sigurnosno staklo, siromašno gvožđem i otporno na grad, debljine 4 mm, lepljenjem se dihtuje na profilisani ram, a na uglovima se dodatno ojačava plastičnim profilima. Svaki kolektor ima senzor temperature. Levi spoj sa zavrtnjem fabrički ima ugrađen zaptivni umetak Slika 3-18 Presek REHAU SOLECT pločastog kolektora RK Slika 3-17 REHAU SOLECT Pločasti kolektor RK Mogućnosti montaže Uspravna montaža u sledećim varijantama: - Montaža na krov sa krovnim stezačima - Montaža u krov sa profilima od lima - Slobodna montaža 1 Plastični profil na uglovima 2 Solarno staklo 3 Bakarni apsorber sa visokoselektivnom presvlakom po celoj površini 4 Izolacija zadnjeg zida 5 Profilisani ram kolektora 6 Guma prirubnice 7 Zbirni vod 8 Zavrtnji na spoju Spojevi i priključci Kolektor ima unutrašnji, serijski povezan protok preko dva ulaza. Da bi se ograničio gubitak pritiska u polju kolektora treba povezati maksimalno 5 REHAU SOLECT pločastih kolektora RK. Molimo obratite pažnju i na informaciju Povezivanje kolektora na strani Slika 3-19 Povezivanje kolektora 1 merač temperature 18

2 Tehnički podaci Kućište Mere V x Š x D x x 93 mm Spolja bez povezivanja Težina bruto površina 45 kg Bruto površina privlačenja sunčeve svetlosti (aperturna površina) Apsorber Površina 2,1 m 2 Stepen apsorpcije α 95 % Stepen emisija ε 5 % Geometrija harfa Protok serijski Zapremina 1,5 l Pokrivni sloj Materijal siromašan gvožđem, otporan na udare grada, solarno, sigurnosno, providno staklo Debljina 4 mm Spojevi Desno G ¾ spoljni navoj po ISO 228/1 Levo G ¾ unutrašnji navoj (preklop) po ISO 228/1 Karakteristčna kriva za stepen korisnoj dejstva Karakteristična kriva za stepen korisnog dejstva kolektora određuje se po sledećoj formuli: ϑ m srednja temp. radnog medijuma u kolektoru ϑ L Temperatura okolnog vazduha E g globalni kapacitet zračenja u W/m 2 k 1 3,263 W/(m 2 K) k 2 0,0122 W/(m 2 K 2 ) η 0 0,772 1,000 0,900 0,800 η 0,700 0,600 0,500 0,400 0,300 0,200 0,100 0, ϑm -ϑ L Karakteristične vrednosti (u odnosu na površinu apsorbera) Faktor konverzije η 0 77,2 % Linearni koeficijent prolaska toplote k 1 3,263 W/(m 2 K) Kvadratni koeficijent prol. toplote 0,0122 W/(m 2 K 2 ) Slika3-20 Karakteristična kriva za stepen korisnog dejstva Eg = 800 W/m 2 ) koeficijent k 2 Temperatura u stanju mirovanja 202 C Koeficijent emisije τ > 91 % dir Faktor korekcije ugla K τα (50 ) 95 % Kapacitet toplote 11,1 kj/k Preporučljiv protok 40 l/(hm 2 ) Gubitak pritiska 1) za 40 l/hm 2 4,3 mbar Maks. radni natpritisak 10 bar Ekološki znak Plavi anđeo Br. ugovor ) Karakteristična kriva gubitka pritiska vidi Povezivanje kolektorskog polja na strani 74 19

3 REHAU SOLECT Set za montažu na krov sa kukom Pogodan za: - Krovni nagib od 15 do 75 - Ravni ili lako ispupčeni krovni elementi od cigle ili betona (npr. frankfurtski tiganj) Slika.3-22 Detalj montaže na krov - Za montažu na krov pripremiti četiri krovne grede iz jednog dela (2 kom. 30 x 50 i 2 komad 38 x 58 ili 40 x 60, klase S10 po DIN 4074 deo 1). - Upotrebom ravnih krovnih pokrivki (npr. biber crep, crna cigla) kao i pokrivke od lima i bitumena uklapanje i dihtovanje se mora izvršiti na licu mesta od strane stručnog lica. - Fleksibilno učvršćivanje na krovne grede - Nema bušenja pokrivnih krovnih elemenata - Laka i brza montaža - Pribor za montažu otporan na koroziju - Priložen dokaz o statičkoj proveri U pogledu podobnosti seta za montažu i krovne kuke odn. rastojanja krovnih greda, obratite pažnju na situaciju prilikom montaže kao na slici Slika 3-21 Detalj montaže na krov Slika.3-23 Skica montaže sa krovnim kukama 1 Krov je pokriven letvama 2 Krovne grede 3 Dodate krovne letve 30 x 50 mm 4 Dodate krovne letve 38 x 58 ili 40 x 60 mm 5 Krovne kuke 6 Zavrtnji 5 x 50 mm 7 Crep Slika 3-22 Detaljan izgled montaže na krov - Za montažu na krov pripremiti četiri krovne grede iz jednog dela (2 kom. 30 x 50 i 2 komad 38 x 58 ili 40 x 60, klase S10 po DIN 4074 deo 1). - Upotrebom ravnih krovnih pokrivki (npr. biber crep, crna cigla) kao i pokrivke od lima i bitumena uklapanje i dihtovanje se mora izvršiti na licu mesta od strane stručnog lica. U pogledu podobnosti seta za montažu i krovne kuke odn. rastojanja krovnih greda, obratite pažnju na situaciju prilikom montaže kao na slici

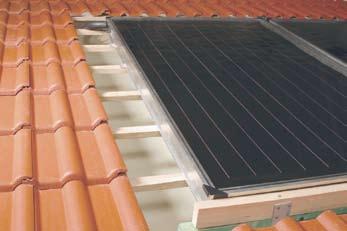

4 REHAU SOLECT Set za montažu u krov Pogodan za: - Krovni nagib od 27 do 65 - Lako ispupčene krovne pokrivne elemente od cigle ili betona (npr. frankfurtski tiganj) - Pouzdana zaptivenost krova - Lep izgled rama sa harmoničnom integracijom u krov - Brza montaža bočnih ramova (aluminijum) vešanjem u žlebove - Priložen dokaz o statičkoj proveri Potrebno mesto za ugradnju na / u krov Kod montaže na / u krov paziti na sledeće tačke: - Najmanja rastojanja do ivice krova iznose: -Sa strane širinu dva crepa (pri tom u obzir treba uzeti i spojeve ) -Od slemenjaka tri reda crepa (posebno obratiti pažnju kod lepljenih krovnih pokrivača) -Najmanje rastojanje od 0,8 m se ne sme smanjiti da kolektori i spojni materijal ne budu izloženi povećanim udarima vetra po ivici krova. - Kolektore pozicionirati tako da ne budu u senci. - Upotrebom REHAU SOLECT ventilacionog seta, spojni profili se postavljaju uz nagib krovne ravni do najviše tačke gde se postavlja ventilator. Kod montaže u krov osim ovoga obratiti pažnju na: - U jednom nizu se može montirati najviše 5 kolektora. - Preklop crepa na profil iznosi: - Bočno: mm - Gore mm Slika 3-24 Situacija pri ugradnji u krov Slika 3-26 Spoljne mere kolektorskog polja kod montaže pločastog kolektora RK na / u krov (uklj. i profile od lima) A Preklop crepa B Olovna košuljica *) Od gornje ivice rama kolektora ca. 30 mm preklapanja Slika 3-25 Gotov izgled montaže u krov - Za montažu u krov pripremiti dve krovne letve debljine koja odgovara postojećim letvama na krovu. - REHAU SOLECT set za montažu u krov nije pogodan za ravne krovne pokrivke kao npr. biber crep ili škriljci. Broj kolektora Spoljne mere kolekt. polja u kolektroskom polju Montaža na Montaža u krov (niz) krov 1) krov 2) (visina 2000 mm) (visina 2609 mm) mm 2910 mm mm 4140 mm mm 5370 mm mm 6600 mm Tab. 3-9 Spoljne mere kolektorskog polja kod montaže pločastog kolektora RK na/u krov (uključujući i profile od lima) 1) Mere bez bočnih spojeva kolektorskih polja 2) Mere uključujući profile od lima 21

5 REHAU SOLECT Set za slobodnu montažu Podoban za: - Ravan krov ili krov sa malim nagibom -Ravnu potkonstrukciju - Ugao postavljanja 45, moguće smanjenje ugla skraćenjem oslonog profila na 40 /35 /30 - Materijal za montažu otporan na koroziju - Priložen dokaz o statičkoj proveri Vezivanje se može vršiti npr. zavrtnjima na blokove, podove ili čelične konstrukcije. Slika 3-27 Slobodna montaža pločasti kolektor RK Slika 3-28 Slobodna montaža polje kolektora 22

6 Potrebno mesto za slobodnu montažu Prema ivicama krova mora se držati najmanje odstojanje od ca. 1,5 m: - da se može prići kolektoskom polju radi održavanja - da kolektori i veze ne budu izloženi povećanoj jačini vetra - da je omogućeno uklanjanje snega. Broj kolektora Širina kolektorskog polja 1) u kolektorskom polju Tab mm 3640 mm 4870 mm 6100 mm Spoljne mere kolektorskog polja kod slobodne montaže Vrednosti minimalnog nivoa sunčevog zračenja u Srbiji i Cnoj Gori β kao i najmanjih odstojanja kolektorskih redova u zavisnosti od nagibnog ugla kolektora, mogu se uzeti iz tabele Minimalni ugao sunčevog zračenja β Nagibni ugao kolektora α Beograd Podgorica Priština 45 5,8 m 4,66 m 5,4 m Tab Odstojanja između kolektorskih redova A za L= 2000 mm 1) Mere bez bočnih veza kolektorskih polja Da bi se sprečilo da redovi kolektora budu međusobno u senci, mora postojati određeno odstojanje prema minimalnom nivou sunčevog zračenja. Najmanje odstojanje se može izračunati na sledeći način: ( ) sin α A = L cos α + tan β A = odstojanje prednje veze za pod L = dužina REHAU SOLECT kolektora α = nagibni ugao kolektora β = minimalni nivo sunčevog zračenja Slika 3-30 Ugao i mere za nagibni ugao kolektora od 45 L β α 1500 mm A Slika Veličine za izračunavanje najmanjeg odstojanja kolektora 23

7 Statika Za neke REHAU SOLECT montažne sisteme pločastih kolektora postoje statički dokumenti sa navedenim granicama primenljivosti, odnosno dozvoljenih opterećenja vetrom i snegom. Statičke granice primenljivosti obračunavaju se prema normama, posebno DIN 1055, DIN i DIN Statičke granice primenljivosti za pojedine montažne varijante sažete su u tabeli Montaža se sme vršiti samo na krovnim i potkrovnim konstrukcijama dovoljne nosivosti. Na osnovu maksimalno očekivanih opterećenja na mestu postavljanja pre montaže proverite dovoljnu statičku nosivost krova ili potkonstrukcije. Na osnovu maksimalnih vrednosti opterećenja vetrom i snegom vrši se dimenzionisanje podkonstrukcije objekta i dozvoljene visine gradilišta preko NN vrednosti. - Dozvoljena visina objekta REHAU SOLECT sistemi pločastih kolektora po DIN 1055 deo 4 izrađeni su za visine objekta do maks. 20 m od kote terena. 1) - Dozvoljena visina terena na mestima radilišta. Opterećenja snegom koja se očekuju na radilištu diferencirana su prema visini terena preko NN i podeljena na četiri zone pod snežnim opterećenjem (Tab. 3-12). Posebnu pažnju obratite na kvalitet drveta kao i na stanje konstrukcije objekta na mestima spajanja montažnog sistema i kolektora. Konsultujte pri tome stručno lice (npr. statičara). Nosivost konstrukcije objekta kao i spojevi konstrukcijskih elemenata objekta u skladu sa lokalnim okolnostima načelno treba da budu proverene od strane statičara. Ako se mesto postavljanja nalazi pod vanredno velikim opterećenjem vetra i snega, celokupan sistem mora biti statički proveren od strane stručnog lica (statičara). U posebnim slučajevima mogu biti potrebna ojačanja ili jače konstrukcije. Moraju se poštovati lokalne norme i smernice koje se odnose na konkretan slučaj primene uz poštovanje dokaza o statičkoj proveri i u njemu navedenih statičkih granica primenljivosti. 1) Važi za mesta na normalnim položajima što znači da nisu eksponirana npr. na druge terene na strmom i visokom uzvišenju. Merodavna je očekivana brzina vetra (opterećenje vetrom) na mestu postavljanja što znači u visini kolektora. 24

8 Visina terena NN [m] I II III IV 200 0,75 0,75 0,75 1, ,75 0,75 0,75 1, ,75 0,75 1, ,75 0,90 1, ,85 1, , , Maks. granice primenljivosti za snežna opterećenja: Montažni sistem RK na krov sa krovnim kukama Montažni sistem RK u krovnoj ravni i slobodna montaža Tab Snežno opterećenje u kn/m 2 po DIN 1055 deo 5 REHAU SELECT Pločasti kolektor Montažni sistem Opter. Vetrom 1) Snežno opterećenje. [km/h] [kn/m2] [kn/m2] 1. Na krov sa kukom 2) 129 0,8 0,85 Nagibni ugao: U krov 3) 144 1,0 1,25 Nagibni ugao: Sobodna montaža 144 1,0 1,25 Nagibni ugao: 45 /40 /35 /30 Tab Statičke granice primenljivosti montažnih sistema REHAU SOLECT pločastog kolektora RK 1) Važi za mesta na normalnim položajima, to znači da nisu eksponirana na druge terene na strmom i visokom uzvišenju. Merodavna je očekivana brzina vetra (opterećenje vetrom) na mestu postavljanja, znači u visini kolektora 2) Statistički dokaz uključuje i potkonstrukciju krova od letava (građevinski preduslov) za krovne letve 30 x 50 mm, odstojanje rogova 80 cm) 3) Minimalna širina roga: 75 mm, odstojanje rogova ; 80 cm) Montažni sistem slobodna montaža reakcije na osloncima i tegovi potrebni na osloncima radi ojačanja protiv izvrtanja i proklizavanja Maksimalno opterećenje ojačanja i mesta oslonca, krova ili potkonstrukcije na osnovu najvećeg dozvoljenog opterećenja vetrom i snegom, sažeta je u tabeli 3-14 u obliku očekivanih reakcija na mestu oslanjanja. Ove reakcije na mestu oslonca važe isključivo za ojačanja: konstrukcije za vešanje na mestu postavljanja ili ojačanje potkontrukcije. Ako se konstrukcija za vešanje shodno propisima za montažu ne poveže direktno sa mestom oslonca ili potkonstrukcijom, mora se uraditi ojačanje protiv izvrtanja i proklizavanja (tab. 3-17). Tegove u obliku blokova treba uz reakcije navedene u tabeli 3-16 na mestu oslonca dodatno uzeti u obzir. Kod slobodne montaže kolektora kao i upotrebe tegova (npr. od betona), za prihvatanje naleta vetra izvan definisanih granica primenljivosti na osnovu statičkog dokaza, potrebna su dodatna ojačanja u vidu čeličnih sajli. Postavljanje dodatnih ojačanja npr. čeličnih sajli i određivanje tačaka gde će one biti vezane, mora izvršiti statičar. Postavljanjem podloga ispod tegova, a na osnovu vrednosti koeficijenata trenja između njih i tegova, mora se izvršiti provera podataka o težini od strane stručnog lica (np.r statičara). Ah1 Av1 Ah2 Av2 Ah3 Pritisak vetra (1,0 kn/m 2 ) + 0,4 0,8 0,4 1,5 0,4 kn Snežno optereć. (1,25 kn/m 2 ) Usisavanje vetra (1,0 kn/m 2 ) 0,5 0,3 0,5 1,3 0,5 kn Tab Maks. reakcija pri naleganju po trouglu opterećenja (važi za površine postavljanja sa uglom nagiba u odnosu na horizontalu do maks. 10 ) Pritisak vetra Pločasti kolektor RK + Ah1 + Ah2 + Ah3 + Av1 + Av2 Dejstvo sile vetra Slika 3-31 Skica principa - trougao opterećenja sa oznakom za oslonce Maks. dozv. Težina po Dimenzije tega opterećenje tegu 1) 2) 1) 2) DxŠxV vetrom 0,5 kn/m2 / 102 km/h 250 kg 180 x 30 x 20 cm 0,8 kn/m2 / 129 km/h 290 kg 180 x 35 x 20 cm 1,0 kn/m2 / 144 km/h 350 kg 180 x 42 x 20 cm Tab Najmanje dimenzije i težine tegova od betona za ojačanje od izvrtanja i proklizavanja 1) Težina i dimenzije tegova po trouglu opterećenja, po pločastom kolektoru primenjuju se dva trougla opterećenja tj. dva tega. 2) Podaci o težini tegova važe pod pretpostavkom da je koeficijent trenja 0,7 (beton beton u suvom). 25
