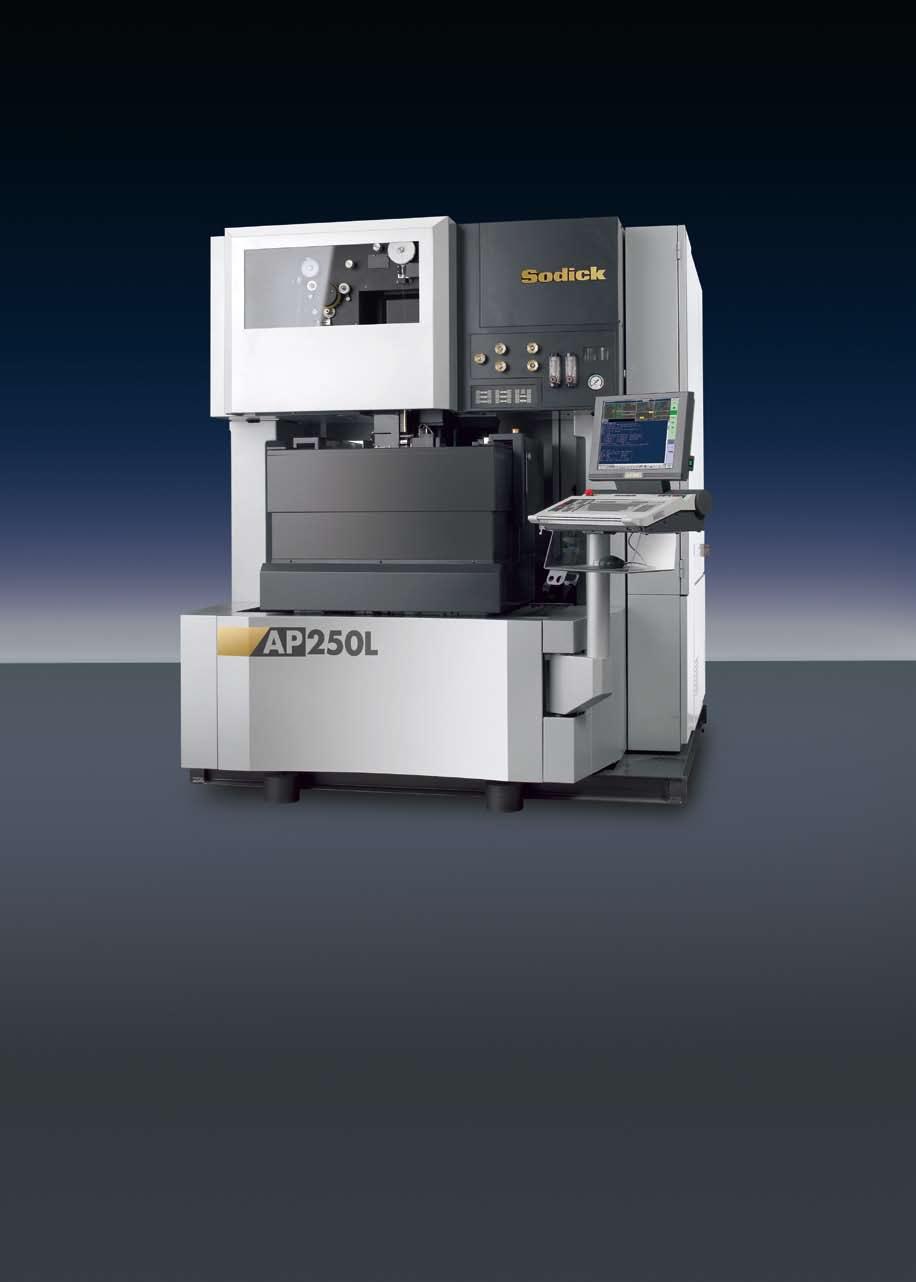

AP250L. Nano&Solution. Pohon lineárnymi motormi Vysoko precízna drôtová rezačka EDM. Obrázok nezobrazuje CE stroj

Transcript

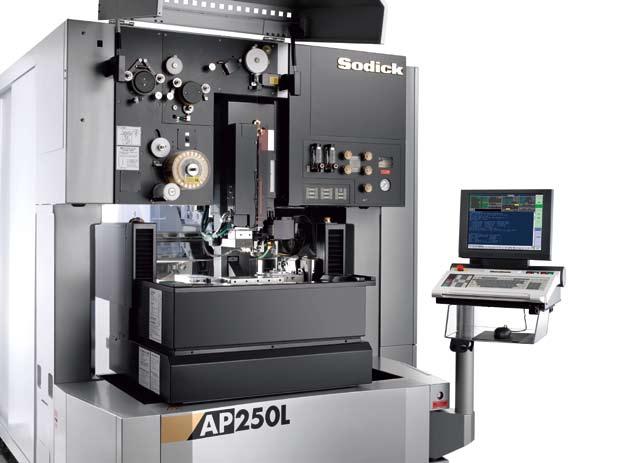

1 AP250L Obrázok nezobrazuje CE stroj Pohon lineárnymi motormi Vysoko precízna drôtová rezačka EDM Nano&Solution

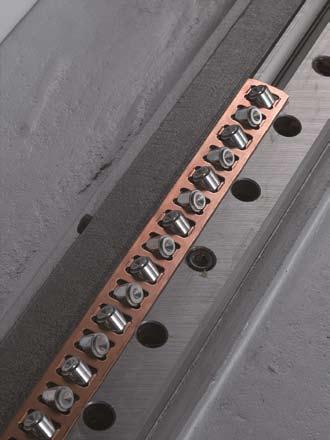

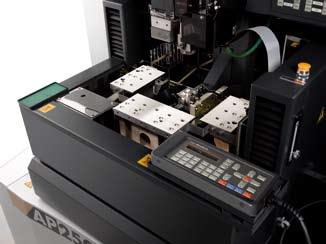

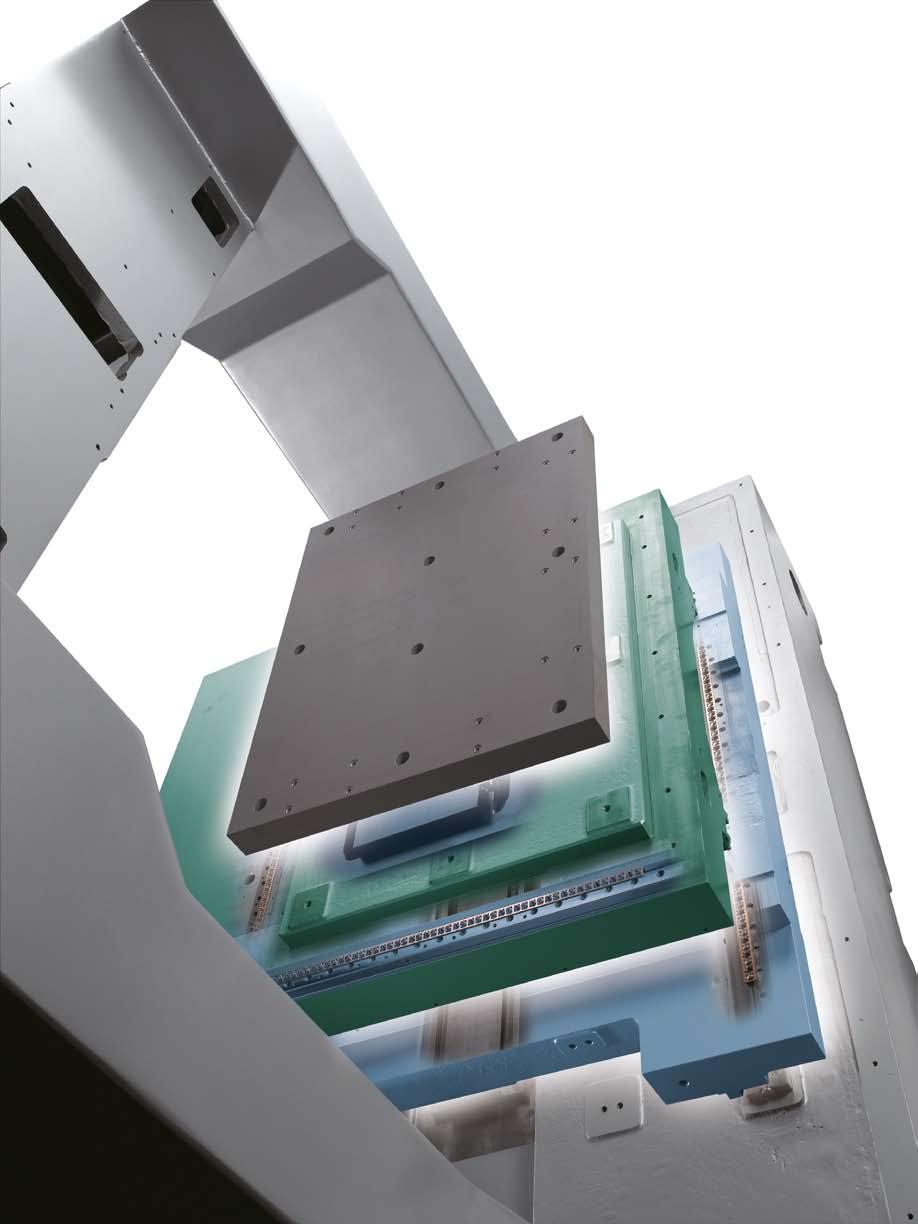

2 Technológia rezania v oleji od 1981 Sodick vyvíjal technológiu rezania v olejovom dielektriku od roku Drôtové EDM rezanie s olejovým dielektrikom bolo vždy najlepšie riešenie pre vysokú presnosť a vysoko kvalitný povrch a pre menšiu iskrovú medzeru. Na druhej strane menšie medzery mali vždy za následok pomalšiu rýchlosť rezania. Vďaka know-how firmy Sodick a mnohoročnými skúsenosťami, firma Sodick teraz vyvinula nový generátor ECO Cut O. ECO Cut O prináša ďalšie zlepšenia na rýchlosti a počtu rezov s olejovým dielektrikom. K dosiahnutiu kvality povrchu menšieho ako 0.15µmRa je potrebná rovnaká doba ako pri rezaní s vodným dielektrikom. Snaha o najvyššiu presnosť a kvalitu Termálne stabilná konštrukcia stroja AP250L s podporou symetrickej portálovej konštrukcie vyrobenej z vysoko kvalitnej Meehanitovej zliatiny s cieľom vytvoriť vysoko pevnú a tepelne stabilnú štruktúru. Napájací zdroj sa oddelil Od pracovnej vane tak aby vznikajúce teplo nemalo nepriaznivý vplyv na presnosť stroja. Navyše vzduch a dielektrikum cirkulujú cez konštrukciu stroja pre obmedzenie tepelného vplyvu. Keramické komponenty AP250L je skonštruovaná s použitím vlastných keramických komponentov pre pracovnú plochu, pracovný stôl, horné/spodné ramená atď. Keramika má nízky koeficient tepelnej rozťažnosti, má nízku hmotnosť, vysokú tuhosť, odolnosť voči starnutiu a vysoké elektro-izolačné vlastnosti, teda je to ideálny materiál pre presnosť, stabilitu, efektívnosť a kvalitu. To sú základy pre vedúcu triedu drôtových EDM strojov. Plne podopieraný dizajn stola Stôl stroja bol navrhnutý tak, aby bol stôl plne využitý po celom pojazde osi, čo zabezpečuje vysokú presnosť a stabilitu dobre naprojektovaného tvaru. Krížové valčekové vedenia Pre doplnenie výkonu pohonu lineárneho motora, sú na AP250L použité krížové valčekové vedenia. Výhody krížových valčekových vedení Znášajú vysoké zaťaženie Minimálny efekt zadrhávania Predpätie = Žiadna strata polohy Pohon lineárnymi motormi Lineárny motor je priamy, bezvibračný s bezkonkurenčným zrýchlením, presným polohovaním a bez mŕtveho chodu je ideálny pre vysokopresné aplikácie. Vysoko dynamická citlivosť, stabilita pre presnosť obrábania a výkon sa nezníži ani po čase a je bezúdržbový. Presnosť lineárneho motora je garantovaná na 10 rokov po inštalácií. Nové LP2W riadenie 5 - ta generácia elektroerozívnej technológie LP2W bola prijatá ako Perfect Active Control, umožňujúca simultánnu kontrolu nad vysokorýchlostnou elektroeróziou a pohybmi osí pri použití sériovej komunikácie technológiou 1Gbit/sec.

3

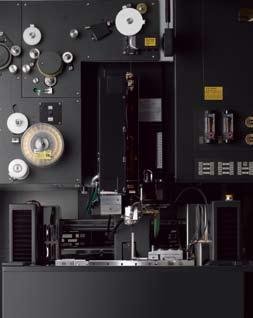

4 Automatické navliekanie drôtu Vysokorýchlostné automatické navliekanie drôtu firmy Sodick je kompatibilné s drôtmi o priemere od 0.05 to 0.20 mm. Použitý drôt je odvedený do zadnej časti stroja, čo umožňuje že spodné rameno môže byť primerane kratšie, čo ďalej zvyšuje presnosť stroja. Stroj je možné ďalej prispôsobiť náročnejším požiadavkám pre priemer drôtu 0.03 mm (iba továrenská možnosť). Kontrola napnutia drôtu Dôležitým mechanizmom pre efektívnu a bezporuchovú prevádzku stroja AP250L je pokročilý systém napnutia drôtu, ktorý poskytuje hladké spoľahlivé navíjanie a univerzálnosť riadenia, ktoré pokrýva širokú škálu priemeru drôtu od 0.05 do 0.20 mm. Stroj môže byť ďalej prispôsobený náročnejším požiadavkám s možnosťou priemeru drôtu 0.03 mm (iba továrenská možnosť). 3-stranné automatické dvere Spúšťacie automatické 3-stranné dvere umožňujú ľahší prístup k pracovnému priestoru z oboch strán stroja, zaisťujúce užívateľsky ergonomicky príjemnú prevádzku. Ďalšou výhodou týchto spúšťacích 3-stranných dverí je zjednodušená inštalácia robota (Opcia), ktorý môže byť umiestnený na ľavej strane pracovnej vane. Super PIKA-O Super Pika-O je dokončovací super obvod, ktorý firma Sodick vyvinula pre EDM drôtové rezačky s olejovým dielektrikom. To minimalizuje energiu obrábania, čo vedie k vynikajúcemu povrchu úpravy, ktorá výrazne znižuje a v niektorých prípadoch eliminuje potrebu následného leštenia a iné dokončovacie operácie. Intelligent Q 3 vic EDW Intelligent Q 3 vic EDW priamo importuje 3D modely a vytvára automaticky rezacie kontúry pre obrábanie drôtovým EDM behom niekoľkých sekúnd. Každý obrobok aj zložitých tvarov a rôznych výšok rezu môže byť naprogramovaný iba pomocou jedného príkazu. Keď obrábané plochy budú rozpoznané, NC program je vygenerovaný vrátane všetkých rezných parametrov. Plná simulácia na obrazovke je možná pred obrábaním. Intelligent Q 3 vic môže tiež poradiť operátorovi najlepšie upínacie polohy, aby sa minimalizovalo narušenie obrobku. Automatické rozpoznávanie obrábacieho profilu Automatické programovanie obrábacieho profilu Automatické prepočítanie centra ťažiska Pre zobrazenie optimálnych úchytných pozícií ECO Priateľská prevádzka ECO Cut O prináša bezkonkurenčnú rýchlosť rezania v olejovom dielektriku, čo vedie ku skráteniu prevádzkového času a menšej spotrebe drôtu. Vzhľadom k menšej iskrovej medzere v olejovom dielektriku je spotreba filtrov tiež minimalizovaná v porovnaní so strojmi s vodným dielektrikom.

5 Eco cut O: Revolúcia Rýchlosť rezania v oleji = rýchlosť rezania vo vode Posledná inovácia Sodick-u ECO Cut O umožňuje dosiahnuť v olejovom dielektriku rovnakú rýchlosť rezania ako vo vodnom dielektriku s drsnosťou povrchu 0.15µmRa okrem iného. Výhody rezania v oleji Olej ECO Cut O vs. Voda Standard Malá medzera Drsnosť povrchu Vodou zaplavený vysokorýchlostná oblasť Olejom zaplavený vysokorýchlostná oblasť Olej Drôt Voda Olej Presné obrábanie/jemný drôt Veľká medzera Voda Voda: Štandardné podmienky Olej: ECO Cut O Drôt 0,15 mra Čas rezania Rýchle obrábenie/bežný drôt Vyspelá drôtová EDM technológia na báze oleja EDM je obrábacia metóda odstraňujúca materiál vynakladaním tepla, Ktoré jeho povrch roztaví a odparí. Pri obrábaní karbidu wolfrámu (WC) Vo vodnom dielektriku, kobalt a spojivo sú vyplavene. To má za následok zníženie tvrdosti povrchu materiálu. Na druhej strane v olejovom dielektriku vyplavenie kobaltu je eliminované. Vďaka Pretaveniu vrstvy, ostáva povrch tvrdý a zvyšuje životnosť nástroja. Navyše ďalšou výhodou olejového dielektrika je ochrana proti korózii obrobku. To môže tiež znížiť spotrebu filtrov z dôvodu menšej iskrovej medzery a preto Aj menej odobraného materiálu. t=80mm φ30µm Materiál: WC (Cementovaný karbid)/g5 Presnosť: ±1.5 µm Hrúbka: 80 mm Elektróda: ø30 µm Konečná drsnosť: 0.06µmRa Olej pre rezanie umožňuje výborné riadenie iskrovej medzery, pre dosiahnutie kvality povrchu 0.02µmRa 0.1mm Materiál: WC (Cementovaný karbid)/g5 Presnosť: ±1.5 µm Hrúbka: 5 mm Elektróda: ø 50 µm Konečná drsnosť: 0.05µmRa Materiál: WC (Cementovaný karbid) Hrúbka: 20 mm Konečná drsnosť: 0.02µmRa Elektróda: ø0.2mm

6 Špecifikácia AP250L Pohon lineárnym motorom vysokopresnej EDM rezačky 1860 čelný pohľad bočný pohľad Fire extinguisher Manual start switch for Fire extinguisher Všetky stroje CE obsahujú externý transformátor s rozmermi približne 650 x 460 x 540 mm Stroj Max. rozmery obrobku (ŠxDxV) Max. hmotnosť obrobku Pojazd osí X/Y/Z Pojazd osí U x V Obrábanie pod uhlom (Výška obrobku 100mm) Priemer drôtu Napnutie drôtu Max. rýchlosť odvíjania AP250L Olej/voda Model 400 x 270 x 100 mm (výplach) 80 kg 250 x 150 x 120 mm 35 x 35 mm ± 7 ø ø 0.20 mm (ø 0.03 mm opcia) 3 ~ 25N 250 mm/sec. 75, (x Stroke) (y Stroke) M8 Tap Through pracovný stôl Vzdialenosť od podlahy po stôl Rozmery stroja (Š x D x V) Hmotnosť stroja 1080 mm 2395 x 2692 x 2095 mm (vrátane zdroja napájania, nádrže dielektrika, a skrinka pre drôt) 3900 kg (vrátane CNC a nádrže na dielektrikum) Príkon stroja 3-fázy 50/60Hz 10 KVA Nádrž dielektrika Vonkajšie rozmery (Š x D x V) Dielektrická tekutina Objem nádrže Filtračná metóda (voda) Filtračná metóda (Olej) 1050 x 1310 x 1600 mm Olej alebo deionizovaná voda 375 litrov vymeniteľný papierový filter (jeden valcový ) vymeniteľný papierový filter (Two inner pressure cylinder type) Štandardné prvky ECO Cut O (len pre model s olejom) Teplotne stabilná konštrukcia stroja Super PIKA O/W Tension servo 1 Gbit/sec technológia komunikácie FT II (Fine Pick-up funkcia) Úsporný režim Chladiaca jednotka dielektrika AWT (Automatic Wire Threader) (tlak vzduchu 0.5 MPa požadovaný) Lineárny motor (X,Y,U,V os) Lineárne pravítka (X,Y,U,V os) Keramické komponenty Výhradné právo na špecifikácie stroja create your future Sodick Europe Ltd. Rowley Drive, Baginton Coventry, CV3 4FG United Kingdom Phone +44 (0) Fax +44 (0) Sodick Contact europe@sodick.eu.com online
