1 S T V Centrifugalni srednjetlačni ventilator

2 O NAMA Tvrtka je hrvatska tvrtka čija je primarna djelatnost proizvodnja visokokvalitetnih industrijskih ventilatora. Tvrtka djeluje na domaćem i stranom tržištu već 25 godina, za vrijeme kojih je ostvarila brojne velike projekte u području energetike, prehrambene, petrokemijske te brodograđevne industrije. Uz proizvodnju novih, naša tvrtka nudi i usluge servisiranja ili unaprjeđenja (tzv. retrofit ) starih ventilatora. Konstantnim ulaganjima u razvoj novih proizvoda naš proizvodni program povećao se s početnih 2 tipa ventilatora na: Aksijalne ventilatore u rasponu od Φ250 do Φ2000 mm Centrifugalne ventilatore u rasponu od Φ160 do Φ2600 mm Krovne ventilatore Brodske izvedbe ventilatora Ventilatore dimnih plinova Generatore toplog zraka za sušare Grijače zraka (toplovodni, parni i električni) Izmjenjivače topline sa spiralno orebrenim cijevima Kuhinjske nape

3 PRIMJENA STV je centrifugalni (radijalni), sporohodni ventilator namijenjen za ugradnju ondje, gdje je potrebna relativno mala količina plina uz relativno visoke tlakove (do Pa), a temperatura plina, koji se dobavlja, ne prelazi 60 C. STV ventilatori su naročito pogodni kod: pneumatskog transporta (cement, brašno i slično) Uređaja za odsisavanje Uređaja za propuhivanje tekućina u kadama (deterdženti, otpadne vode i slično) Peći (kupolnih, kovačkih, peći za keramički industriju itd.) STV je ventilator sa stabilnom karakteristikom tlaka u cijelom području rada tj. od najveće do najmanje dobave. Time je spriječena pojava pulzacije zraka i dobave (tzv. pumpanje ), koje se može dogoditi kada ventilator zađe u područje nestabilnog rada (kod sustava s promjenjivom karakteristikom ) Konstrukcija STV ventilatora, kao i svih ostalih tipova ventilatora, ne dozvoljava zavješenje cjevovoda, ni na usisnoj ni na tlačnoj strani. To znači, da ventilatorsko kućište ne možemo smatrati nosećom konstrukcijom, samim time usisni i tlačni cjevovod treba zavjesiti na posebne nosače ili potpore. AERODINAMIKA Prilikom razvoja STV ventilatora korištene su najnovije metode i norme čime je ostvareno da STV ventilatori imaju: Stabilnu karakteristiku kod koje tlak neprekidno pada s povećanjem dobave Neopteretivu karakteristiku snage kod se koje pogonski elektromotor ne može preopteretiti što omogućuje veliku sigurnost u pogonu Relativno visok stupanj djelovanja i nizak nivo buke Nizak stupanj taloženja nečistoća na lopatice Navedene karakteristike omogućene su korištenjem posebno aerodinamički profiliranih lopatica. IZVEDBA STV ventilatori se proizvode serijski u 13 veličina od kojih svaka za 8 raznih položaja tlačnog otvora. Spomenuti položaju prikazani su na mjernoj skici u ovome katalogu za smejr okretanja ventilatora u smjeru kazaljke na satu gledano od strane usisa ( LG položaji ). Zrcalne slike prikazanih položaja odnose se na negativne položaje ( RD položaji ). Sve izvedbe i veličine STV ventilatora izvode se u tzv. e izvedbi gdje je kolo ventilatora direktno nataknuto na rukavac elektromotora

4 Rotori STV ventilatora izrađeni su od visoko kvalitetnog čelika i žarena su nakon zavarivanja, čime se ostvaruje veća sigurnost i radni vijek ventilatora i pri višim obodnim brzinama. Rotori su tvornički statički i dinamički balansirani prema važećem međunarodnim standardom ISO Vibracije STV ventilatora, mjerene na ležajevima pogonskog elektromotora, zadovoljavaju najstrože međunarodne zahtjeve, čime su vibracije koje se prenose na temelje ventilatora svedene na minimum. MONTAŽA STV ventilator postavlja se na temelj pomoću anker vijaka čiji je raspored vidljiv na mjernoj skici. Korak između simetrala temeljnih vijaka je u mjernoj skici označen slovom T, a broj koraka je označen slovima CA, odnosno CB (broj koraka +1 = broj temeljnih vijaka). Kod dimenzioniranja temelja potrebno je širinu i dužinu temelja izvesti tako, da od simetrale temeljnih vijaka do vanjskog ruba temelja bude razmak najmanje 100 milimetara. Potrebni građevinski podaci poput GD 2, težine rotirajućih dijelova G rot i ukupne težine ventilatora nalaze se u tablici s podacima o pogonskim elektromotorima. ZAVRŠNA OBRADA STV ventilatori standardno dolaze završno obojani u RAL7032 sivu boju. Po želji kupca završna boja može biti drugačija tj. prilagođena internim standardima krajnjeg korisnika. STV ventilatori konstruirani su prema važećim sigurnosnim normama i u skladu su s važećim zakonima i propisima o sigurnosti na radu. STV ventilator standardno dolaze s zaštitnom mrežicom na usisu. IZBOR I NARUDŽBA Za izbor i narudžbu ventilatora potrebno je da kupac odredi dva glavna parametra: Količinu V [m 3 /s ili m 3 /h] Tlak Δp [Pa] Tlak može biti zadan kao totalni Δp t [Pa] ili kao statički Δp st [Pa]. Već prema tome koji je od tlakova poznat, treba odrediti odgovarajući dijagram iz ovog kataloga. Za zadani par vrijednosti tlaka i dobave, može se u dijagramu, uvrtati odgovarajuća radna točka. Prikladni je ventilator onaj kojemu krivulja prolazi kroz ili blizu određene radne točke. Svi dijagrami u ovom katalogu odnose se na standardnu gustoću zraka ρ = 1,2 kg/m 3. Ukoliko se gustoća radnog medija razlikuje od standardne potrebno je tlakove, mjerodavne za izbor ventilatora, preračunati na standardnu gustoću prema poznatim jednadžbama.

5 POGON Za pogon STV ventilatora predviđeni su elektromotori u skladu s IEC standardom za električne rotacijske strojeve. Elektromotori su izrađeni u IP54 zaštiti, B3 oblika (postavljanje na nogice) te predviđeni za napon 400V i frekvenciju 50Hz. Tehnički podaci za elektromotore dani su u sljedećoj tablici: Nazivna ELEKTROMOTOR Tip N n In Ik/In T1 T2 Zh Zt GD2 Grot G 400 5AZ 80A-2 0, ,0 4, , AZ 80B-2 1, ,8 5, , AZ 80B-2 1, ,8 5, , AZ 90S-2 1, ,5 5, , AZ 90L-2 2, ,5 5, , AZ 90L-2 2, ,9 5, , AZ 100L-2 3, ,6 6, , AZ 112M-2 4, ,4 7, , AZ 132SA-2 5, ,1 6, , AZ 135SB-2 7, ,7 6, , AZ 160MA , , AZ 16MB , , AZ 160L-2 18, , , N - snaga elektromotora [kw] n - broj okretaja motora [min-1] In - nazivna struja pri 400V [A] Ik/In - struja upuštanja [A] T1 - vrijeme zaleta za direktno upuštanje [s] T2 - vrijeme zaleta za zvijezda/trokut upuštanje [s] Zh - broj uzastopnih upuštanja iz hladnog stanja (motor tempera- Zt - broj upuštanja iz toplog stanja GD2 - zamašni moment masa [kgm2] Grot - težina rotirajućih dijelova [kg] G - ukupna tećina ventilatora s elektromotorom [kg]

6 MJERNA SKICA

7 POLOŽAJI

8 Glavne dimenzije NAZIVNA VELIČINA AA AB AC AD AE AG AH AM AN AP AS AT AV BA BB BC BE CB CC Φ 11,5 11,5 11,5 11, T DA Φ DB Φ DC Φ TEŽINA H NAZIVNA VELIČINA POLOŽAJI CA CE POLOŽAJI POLOŽAJI

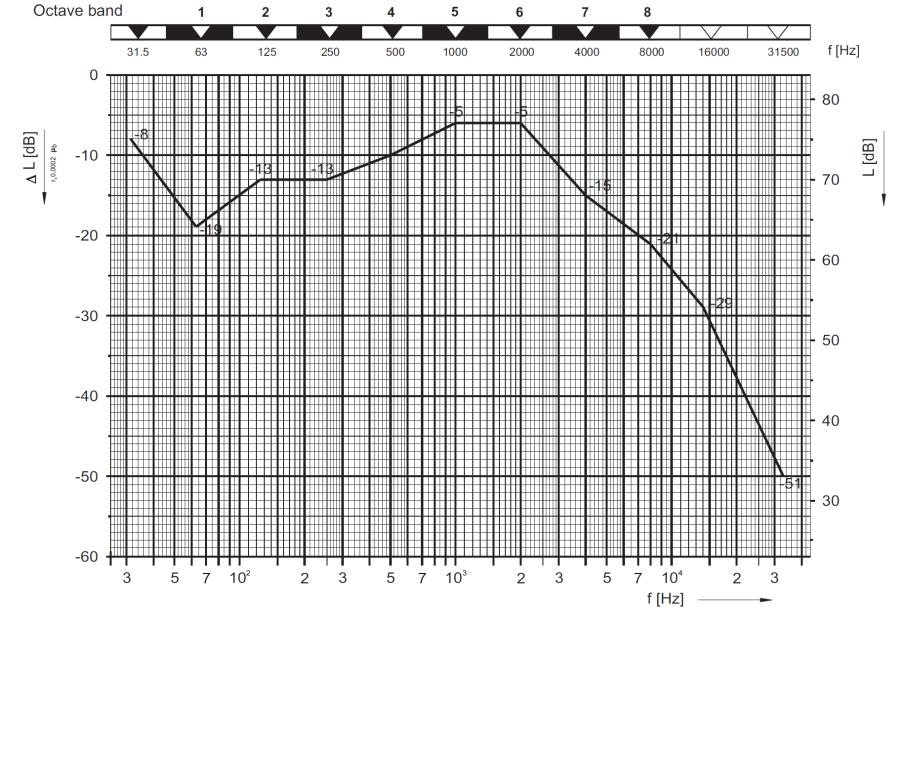

9 NIVO ZVUKA Mjerenja nivoa zvuka STV ventilatora prevedena su u skladu s važećim europskim normama. Rezultati koji su navedeni u ovom katalogu, svedeni su na udaljenost od 3m i na uvjete slobodnog prostora. Raspon buke u audiofrekventnom području prikazan je dijagramom po normiranim oktavskim pojasima. Ukupni novo zvučnog tlaka, koji se dobiva odgovarajućim zbrajanjem, označen je na tom dijagramu nulom. Vrijednosti ukupnog nivoa zvučnog tlaka za pojedine veličine STV ventilatora iznose: NAZIVNA VELIČINA UKUPNI NIVO BUKE Ako želimo naći spektar šuma za neku veličinu ventilatora, onda postupamo kao u sljedećem primjeru: Ventilator STV-500 ima, prema tablici, ukupni nivo zvučnog tlaka: L = 83 db Ovu vrijednost unosimo na dijagram na nivo ΔL = 0 db kao što je to učinjeno, primjera radi, na desnoj strani dijagrama. Cijeli se primjer odnosi na buku u udaljenosti od 3 metra, u slobodnom prostoru. Određivanje buke, za neku drugu udaljenost i za neki drugi prostor. Može se izvršiti po pravilima akustike, mjerenjem ili u idealnim uvjetima računski. OKTAVSKI POJAS f [Hz] 31, UKUPNI NIVO (iz tablice) [db] ODBITAK PO SPEKTRU (iz dijagrama) [db] NIVO PO OKTAVSKIM POJASIMA [db]

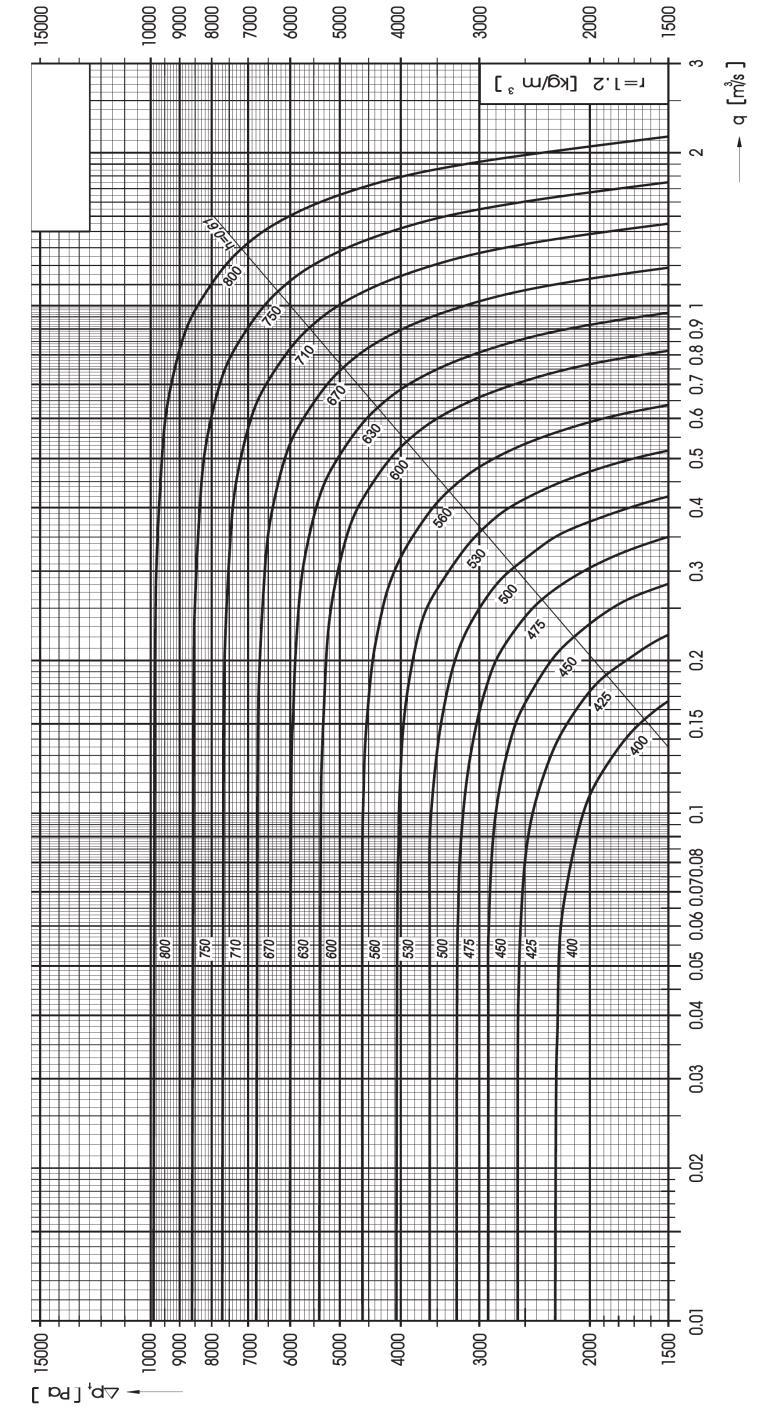

10 DIJAGRAM TOTALNIH TLAKOVA S T V S T V

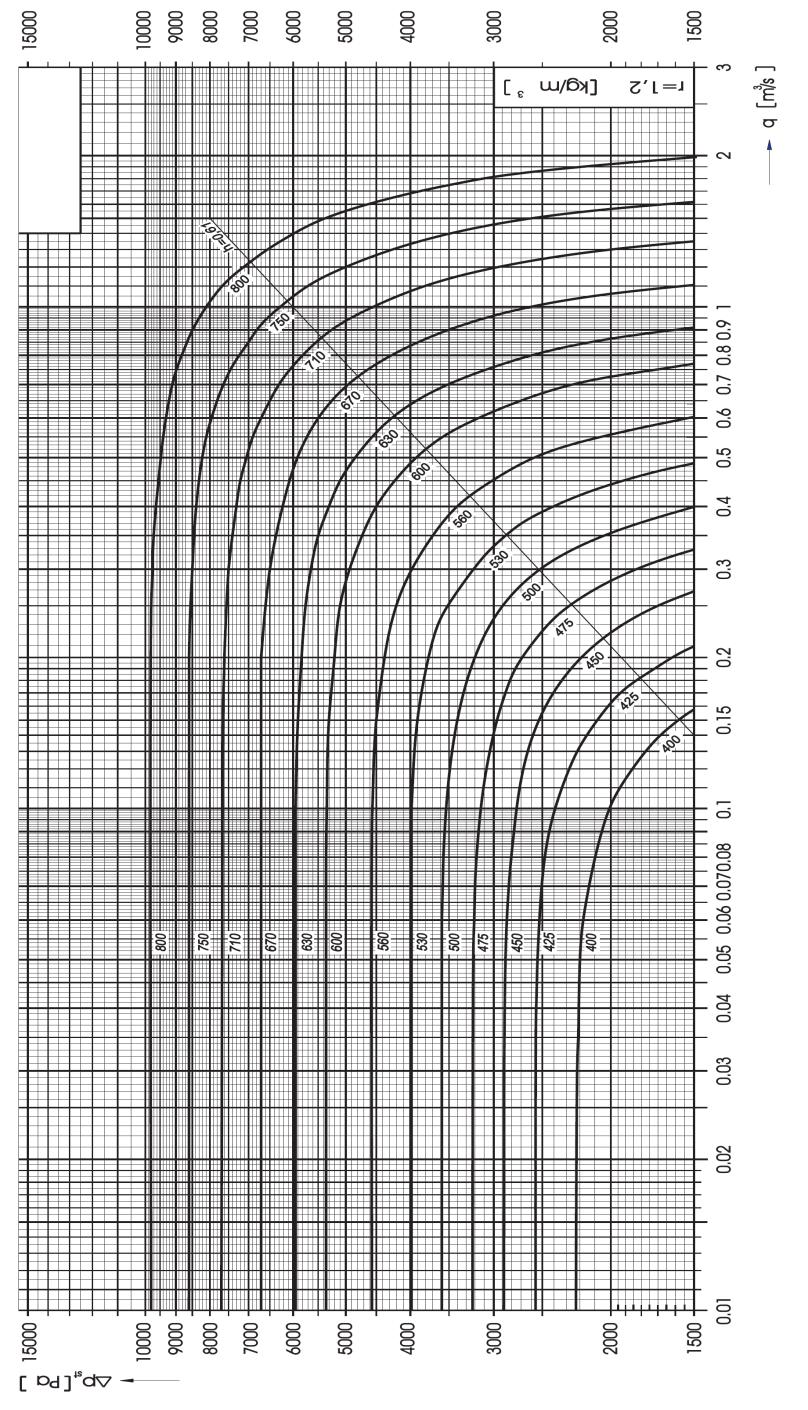

11 DIJAGRAM STATIČKIH TLAKOVA S T V S T V
