1 ZVUK ROCKWOOL ZVUČNA IZOLACIJA ZA UDOBNIJI I MIRNIJI ŽIVOT 1

2 ZVUK Šta nam narušava kvalitet života, nevidljivo je i neopipljivo, nema boje, mirisa i ukusa, a sveprisutno je? Koja je to vrsta zagađenja okoline koja neprimetno krade naš san, naš mir te rezultira neispavanošc u i nervozom? Odgovor je - buka. Buka je neželjeni zvuk koji narušava kvalitet života, a ukoliko smo često izloženi buci ona može ugroziti i zdravlje. Ova brošura sadrži uvod u građevinsku akustiku te c e vam pomoc i prepoznati koji sistem višestrukih unutrašnjih pregradnih zidova je adekvatno rešenje za zaštitu od buke. Svakodnevno se povec ava broj upita vezanih za zaštitu od buke. ROCKWOOL ima rešenja za Vas. Rešenje su višestruki pregradni zidovi sa ispunom od ROCKWOOL Acoustic i ROCKWOOL Acoustic EXTRA kamene vune. 2

3 Sadržaj Zvuk Zvuk 5 Jačina zvuka 6 Frekvencijska područja zvuka (nisko, srednje, visoko) 8 Područje niskih frekvencija 8 Područje srednjih frekvencija 8 Područje visokih frekvencija 8 Zvučna izolacija Zvučna izolacija 11 Prenos zvuka 12 Direktan prenos zvuka [1] 12 Bočni prenos zvuka [2] 12 Ostali prenosi zvuka [3] 12 Merenje i prikaz jednobrojnog indeksa zvučne izolacije Rw 14 Princip zvučne izolacije pregradnih zidova 16 Zakon mase 16 Masa-opruga-masa 16 Opruga (kamena vuna) 17 Tipovi pregradnih zidova 18 Jednostruki pregradni zid 20 Višestruki pregradni zid 22 Tehničke karakteristike proizvoda od kamene vune ROCKWOOL Acoustic i ROCKWOOL Acoustic EXTRA ROCKWOOL Acoustic 26 ROCKWOOL Acoustic EXTRA 27 3

4 ZVUK Zvuk 4

5 ZVUK Zvuk je mehaničko titranje čestica medija kojim se širi. Može se prenositi iz medija u medij: iz vazduha u zid - a i obrnuto, iz zida u vazduh. Osim što ga možemo pobuditi titranjem glasnica ili zvučnikom (zvuk koji se prenosi vazduhom), takođe ga možemo proizvesti direktnim udarcem po konstrukciji npr. hodanje i lupanje vratima (udarni zvuk). Prikaz nastajanja i širenja zvuka Akustično zračenje Zvuk može poticati od vibracija materijala koji prenosi svoju energiju na okolne čestice vazduha, na primer membrana zvučnika vibrira i širi zvuk. Prikaz širenja zvuka koji se prenosi vazduhom Udarni zvuk (prenos kroz konstrukciju) Zvuk može nastati zbog udarca, na primer udarac čekic a, pad predmeta, struganje stola. Zvuk koji se prenosi vazduhom možemo uspešno izolovati višestrukim pregradnim zidom izgrađenim od sistema gips-kartonskih ploča i ROCKWOOL kamene vune. Emisija buke (prenos vazduhom) Zvuk koji se širi vazduhom može doc i spolja (saobrac aj, drumski radovi...) ili iz unutrašnjosti zgrade (glasovi, pesma s radija...). 5

6 ZVUK Jačina zvuka Jačinu zvuka izražavamo u db (decibelima). Za 0 db kažemo da je ljudski prag čujnosti odnosno najtiše titranje čestica vazduha koje ljudsko uho može prepoznati. U proseku ljudi pričaju na jačini zvuka od 60 db. Usisivač radi na jačini zvuka od 70 db. Ostali kuc ni aparati poput frižidera rade na jačini zvuka od 40 do 50 db, tako da za prosečnu jačinu domac instva uzimamo 50 db. Ako se u takvim uslovima pojavi zvuk jačine 40 db, ukupna jačina zvuka domac instva je još uvek 50 db te takav izvor zvuka ne narušava kvalitet života. Ako se pojavi zvuk jačine 50 db u prostoru koji vec sadrži 50 db jačine, tada je ukupna jačina zvuka prostora 53 db. Takvu promenu c emo primetiti, a moguc e je da c e nam i smetati, dok samo par decibela tišeg zvuka nec emo biti svesni. Ako se zvuk pojača za 10 db tada ga čujemo duplo glasnije. Treba napomenuti da je 10 db prilično velika razilka u jačini zvuka jer kada udvostučimo izvor zvuka (stavimo 4 zvučnika umesto 2) zvuk smo pojačali za 3 db (na primer 70 db + 70 db = 73 db). Iz toga vidimo da je razlika jačine od 10 db prilično velika. Podesimo li zvuk televizora na 60 db (jačinu ljudskog govora), nec emo percipirati zvuk kuhinjskog frižidera koji emituje zvuk jačine 40 db (60 db + 40 db = 60 db). Zapravo, jačinu televizora bismo morali smanjiti na gotovo 40 db da bismo postali svesni zvuka koji proizvodi frižider. Ta psihoakustička karakteristika naziva se maskiranje. Buka u ljudskom okruženju Jačina zvuka (db)

7 ZVUK U domac instvu koji se nalazi u glasnom gradskom okruženju merimo viši nivo zvuka (50 db) nego u domu koji se nalazi u predgrađu udaljenom od vec ih saobrac ajnica (40 db). Nivo zvuka c e se smanjiti u noc nim satima na 35 db jer se takođe smanjio intenzitet ljudskog delovanja (poput saobrac aja ili kosidbe trave). U tišem okruženju moc i c emo percipirati zvukove koje u glasnijem okruženju ne čujemo, poput zvuka televizora ili govora iz susednog stana. Zvuk koji nije maskiran okruženjem nam može stvoriti nelagodnost. Stoga tiha okruženja, da bi ostala tiha, zahtevaju vec u zvučno-izolacionu moc pregradnih zidova. Povec anje jačine zvuka usred udvostručavanja izvora zvuka 70dB 73dB 76dB 79dB 50 db + 50 db = 53 db, 60 db + 60 db = 63 db, 50 db + 40 db = 50 db, Udvostručavanje izvora zvuka povec ava jačinu za 3 db. 7

8 ZVUK Frekvencijska područja zvuka (nisko, srednje, visoko) Visina zvuka je određena brzinom treperenja čestica vazduha i izražavamo je u Hercima - Hz. Herci objašnjavaju koliko puta u sekundi čestica vazduha prevali svoj ciklus. Zvuk putuje kao talas i ima svoju konstantnu brzinu širenja (343 m/s) stoga, njegovu visinu možemo opisati i talasnom dužinom v (λ= ) te je izraziti u metrima. f 20 Hz Ljudski čujni raspon Hz Oktave [Hz] Visina zvuka ljudskog okruženja opisana pomoc u frekvencije i talasne dužine infrazvuk bas frekvencije srednje frekvencije visoke frekvencije ultrazvuk Trećine oktava [Hz] Hz Zvučni raspon građevine 5000 Hz Područje niskih frekvencija Kada čestice titraju sporo (ciklus 20 do puta u sekundi, odnosno 20 do Hz ), kažemo da se radi o niskom frekvencijskom području. Nizak zvuk ima velike talasne dužine (od 3,5 m do 17 m) i sadrži mnogo energije koja se sa lakoc om prenosi uobičajenim konstrukcionim i pregradnim građevinskim elementima poput betona i cigle. Udarni zvuk (hod, udaranje lopte) takođe sadrži najviše energije u području niskih frekvencija. To je područje koje sadrže bas instrumenti (bas bubanj, kontrabas, bas gitara, niski tonovi klavira), vec i zvučnici, sabvufer, motorna vozila, duboki muški glas. U tom području se takođe nalazi i sopstvena rezonantna frekvencija višestrukih pregradnih zidova te zbog toga moramo pripaziti na svrhu pojedinih vrsta višestrukih pregradnih zidova. Područje srednjih frekvencija Zvuk u frekvencijskom području od Hz do 5000 Hz (5 khz - kiloherca) svrstavamo u srednje frekvencijsko područje. Srednje područje čine zvukovi talasne dužine od 3,5 m do 0,07 m. To je frekvencijsko područje zvuka kojim se bavimo u građevinarstvu. U tom području ispitujemo zvučnoizolaciona svojstva građevinskih elemenata. Čovek bolje čuje u srednjem području nego u niskom i visokom. U srednjem frekvencijskom području zvuka se nalaze sve informacije koje su nam potrebne u svakodnevnom životu. Akustično izolaciona svojstva građevinskih elemenata su najvažnija u srednjem frekvencijskom opsegu zvuka. Područje visokih frekvencija Visoko frekvencijsko područje se proteže od 5000 Hz do Hz (0,04 m do 0,02 m). Energiju u tom području je lako raspršiti te nam u smislu izolacije ne predstavlja problem. Zvuk u području visokih frekvencija jednostavno je izolovati. 8

9 ZVUK db Čujni raspon Muzika Ljudska percepcija Slika krive ljudskog praga čujnosti i praga boli. Ako se radi o vrlo dubokom zvuku (60 Hz), taj zvuk c emo percipirati tek kada postigne jačinu od 60 db, dok zvukove koji vladaju u srednjem frekvencijskom području (0 Hz = 1 khz) čujemo čim jačinom pređu naš referentne prag čujnosti od 0 db. Jačina zvuka 50 Govor 0 10 K 10K Frekvencija Hz 9

10 ZVUČNA IZOLACIJA Zvučna izolacija 10

11 Na zvučnu izolaciju je bitno misliti prilikom projektovanja kako kasnije ne bi trebalo ulaziti u adaptacijske zahvate. Još donedavno projektovanje nije ozbiljno uzimalo u obzir zahteve zaštite od buke, stoga danas ima mnogo zgrada sa neadekvatnom zvučnom izolacijom. Zahtevi svojstava građevinskih materijala su često kompleksni, ali to ne znači da i rešenje mora biti kompleksno. ROCKWOOL ima akustična rešenja koja zadovoljavaju savremene potrebe i želje korisnika u novogradnji i adaptaciji. 11

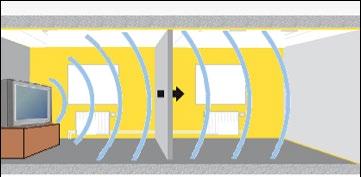

12 ZVUČNA IZOLACIJA Prenos zvuka Osim što se prenosi kroz pregradni zid i njegove otvore, zvuk se iz prostora u prostor prenosi i preko bočnih zidova, plafona i poda kao i otvorima poput ventilacije i slično. Uz pravilno projektovanje zvučno-izolacionog sistema, ključna je i pravilno izvođenje. Osim dobro odabranog sistema, pravilno izvođenje čini veliku razliku kada je reč o zvučnoj izolaciji. Direktan prenos zvuka Direktan prenos zvuka [1] U kontaktu sa čvrstim zidom zvučni talas predaje akustičnu energiju tom zidu. Pobuđene čvrste čestice šalju energiju dalje u susednu prostoriji: to je direktni prenos zvuka. Bočni prenos zvuka [2] Prenos zvuka između dva prostora ne zavisi samo od razdelnog elementa, vec i od bočnog prenosa. Ovi prenosi idu putem bočnih zidova, poda i plafona. Obično je bočni prenos manji od direktnog prenosa zvuka. Ukoliko ga želimo dodatno umanjiti, potrebno je izolovati bočne zidove, pod i plafon. U fazi projektovanja možemo odvojiti konstruktivne elemente i na taj način smanjiti prenos zvuka. Ostali prenosi zvuka [3] Do ostalih prenosa zvuka dolazi radi takozvanog curenja zvuka. Najčešc a mesta curenja zvuka su pukotine i loše izrađeni slojevi između zida, plafona i poda, loše izolovan prostor oko vrata i prozora, neizolovani cevovodi i instalacioni prolazi kao i loše zidanje (premalo maltera između opeke). Neadekvatno projektovan ventilacioni sistem c e takođe povec ati prenos zvuka. Bočni prenos zvuka Ostali prenosi zvuka [3] Ukoliko kroz naše pregrade može da procuri voda, procurit c e i zvuk. 12

13 ZVUČNA IZOLACIJA 13

14 ZVUČNA IZOLACIJA Merenje i prikaz jednobrojnog indeksa zvučne izolacije Rw Rezultate ispitivanja zvučno-izolacione moc i pregradnog zida prikazujemo dijagramom koji za svako pojedino frekventno područje pokazuje indeks zvučne izolacije R. Jačinu zvuka merimo u više frekventnih područja u oba prostora, predajnom i prijemnom. Za svaki prostor dobijemo 1 dijagram (L1 i L2) koji prikazuje nivo jačine zvuka u pojedinim frekvencijskim područjima. Razlika grafova L1 i L2 nam pokazuje kolika je izolaciona moc R pregrade u pojedinim frekvencijskim područjima. R indeks R indeks U prisustvu bočnog prenosa, a zavisno od kvaliteta gradnje zida, standardizovani indeks zvučne izolacije meren in situ R je evidentno manji od indeksa zvučne izolacije R merenog u laboratoriji: R > R R [db] 60 L1 R [db] 60 L Frekvencija [Hz] Frekvencija [Hz] 14

15 ZVUČNA IZOLACIJA Za jednostavnije razumevanje, dijagram se svodi na 3 broja: Rw: srednja vrednost indeksa izolacione moc i koji prikazuje izolacionu moc pregrade C: spektralna korekciona vrednost koja pokriva buku srednje frekvencije kao što je govor Ctr: spektralna korekciona vrednost koja pokriva buku srednje frekvencije kao što je saobrac ajna buka Što je vec a vrednost Rw, bolja je izolaciona moc zida. Puno je moguc ih prenosnih puteva zvuka u zgradi i mnogo faktora koji utiču na kvalitet zvučne izolacije. Zbog toga se može očekivati slabiji rezultat merenja u zgradi nego u laboratoriji. Za iste konstrukcije, laboratorijska merenja c e obično pokazivati 4-5 db bolju zvučno-izolacionu karakteristiku od merenja izvršenih u dovršenim objektima. Indeks Ctr koristimo za proračun zvučne izolacije od spoljnog zvuka i zvuka koji sadrži mnogo energije u niskom području (motorna vozila, disko muzika, mlazni avion, fabrike). Indeks C koristimo za proračun izolacije od unutrašnje buke odnosno pregradnih zidova (govor, televizija, dečja igra). Indeks zvučne izolacije R se ispituje u laboratoriji gde su testne sobe izgrađene tako da rezultat vec inom beleži samo direktan prenos zvuka. S R = L1 - L Log [db], A r gde je L1 - nivo zvuka u predajnoj sobi L2 - nivo zvuka u prijemnoj sobi S 10 Log - korekcija nivoa zvuka u prijemnom prostoru A r nastala zbog akustičnih karakteristika elemenata prijemnog prostora S - površina pregradnog zida Ar - ekvivalentna apsorpciona površina prijemne prostorije korekcija nivoa zvuka + = 10 Log S A r 80 R [db] 60 L1-L2 R [db] 60 R Frekvencija [Hz] Frekvencija [Hz] 15

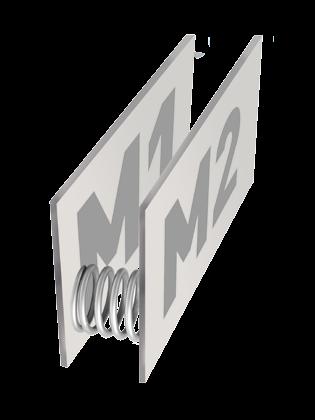

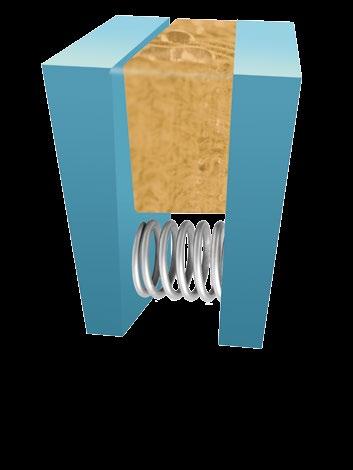

16 ZVUČNA IZOLACIJA Princip zvučne izolacije pregradnih zidova Za pravi odabir sistema bitno je znati po kojim principima pregradni zid izoluje zvuk. Za poboljšanje zvučne izolacije pregradnog zida postoji nekoliko rešenja. Zvučnu izolaciju možemo poboljšati povec anjem mase odnosno debljine zida (zakon mase). Međutim, možemo graditi i višestruki zid tako da odelimo 2 mase vazduhom i kamenom vunom ROCKWOOL (princip masa-opruga-masa). Zakon mase Zakon mase nam govori da ukoliko udvostručimo masu pregradnog zida, njegov c e se indeks zvučne izolacije povec ati za samo 5 db. To znači da udvostručavanjem debljine zida sa 15 cm na 30 cm nec emo značajno poboljšati njegova zvučnoizolaciona svojstva, a udvostručic emo masu konstrukcije. Osim što bismo takvim načinom gradnje smanjili koristan prostor, takođe bismo narušili i stabilnost konstrukcije. Kod jednostrukih zidova, za koje važi zakon mase, postoji i kritični frekvencijski opseg u čijem području zid bitno gubi na svojim zvučno-izolacionim svojstvima. Takođe se ogleda i vec i pad izolacionih svojstava ispod kritične frekvencije. Iz tih razloga koristimo višestruke zidove kako bismo postigli dobru akustičnu izolaciju. Udvostručenje mase povec ava zvučnu izolaciju za samo 5 db. Sistem masa-opruga-masa sastavljen je od dve mase (gips-kartonske ploče - 2 ) sa elastičnim materijalom između (kamena vuna - 1) Masa-opruga-masa Kada gradimo pregradni zid po principu masa-opruga-masa obezbeđujemo vec u zvučnu izolacionu moc uz puno manju ukupnu težinu pregradnog zida. To postižemo udaljavanjem masa. Što je vec a udaljenost između dve mase to je vec a izolaciona moc. Povec avanje tih masa zasebno, odnosno povec anje debljine svakog dela posebno, takođe poboljšava zvučnu izolaciju. Međutim, takva konstrukcija poseduje sopstvenu frekvenciju rezonance sistema i frekvenciju rezonance generisanu razmakom između svojih delova. Taj problem rešavaju ROCKWOOL Acoustic i ROCKWOOL Acoustic EXTRA. Korišc enje razdvojenih masa sa ispunom od kamene vune (lagani pregradni zid) je najefikasniji način poboljšanja akustičnih svojstava s manjom ukupnom masom i boljim zvučno-izolacionim svojstvima u odnosu na uobičajene zidane i betonske pregrade. Pregradni zidovi od gips - kartonskih ploča i ROCKWOOL kamene vune između njih predstavljaju ekonomično i efikasno rešenje po pitanju akustičnih svojstava. 16

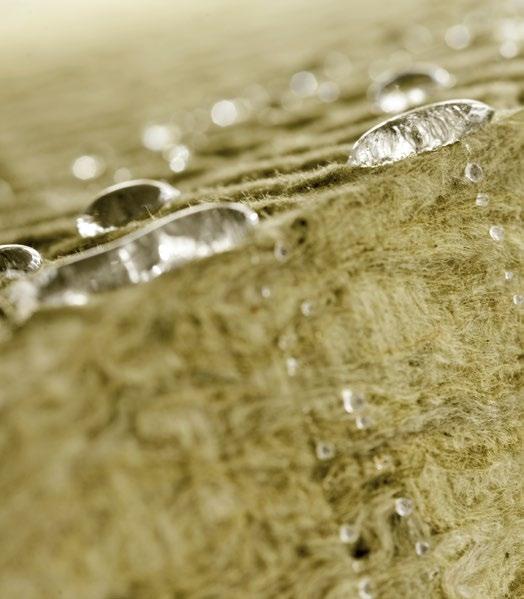

17 ZVUČNA IZOLACIJA Opruga (kamena vuna) Kamena vuna koristi se uglavnom u akustičnim sistemima masaopruga-masa kao elastični materijal zahvaljujuc i svojoj vlaknastoj strukturi. Kad zvučni talas ulazi u vlaknasti materijal, akustična energija molekula vazduha postepeno se prigušuje trenjem na površini vlakana. Energija zvuka u vlaknastoj strukturi kamene vune razbija se i pretvara u druge oblike energije, najvec im delom u toplotnu energiju. Otpor strujanju vazduha AFr (kpa s/m 2 ) Otpor strujanju zraka određuje sposobnost vlaknastog i otpor strujanju vazduha određuje sposobnost vlaknastog i poroznog materijala da rasipa akustičnu energiju trenjem. Otpor strujanju vazduha se povec ava sa gustinom, a zavisi i od debljine vlakana i strukture kamene vune. Niske vrednosti ukazuju da materijal nije prepreka prolazu akustičnog talasa, dok visoke vrednosti ukazuju da je materijal dobra prepreka prolazu akustičnog talasa. Viša vrednost otpora strujanju vazduha se može postic i povec anjem gustine proizvoda od kamene vune. Otpor strujanju vazduha kamene vune ROCKWOOL Acoustic iznosi AFr = 12 kpa s/m 2, a za ROCKWOOL Acoustic EXTRA iznosi AFr = 25 kpa s/m 2, što je pokazatelj njezinih odličnih zvučnoapsorpcionih svojstava. Stabilnost ROCKWOOL proizvodi izrađeni od vulkanskog kamena imaju dugotrajnu stabilnost koja osigurava nepromenjivost dimenzija, gustine, orijentacije i prečnika vlakana. Struktura Akustična svojstva kamene vune uglavnom zavise od strukture materijala: gustine, orijentacije vlakana, veziva i eventualnih aditiva. ROCKWOOL proizvodi imaju različite strukture zavisno od njihove namene (toplotna izolacija, zaštita od požara i zaštita od buke). Struktura proizvoda ROCKWOOL Acoustic i ROCKWOOL Acoustic EXTRA obezbeđuje vrhunske karakteristike za sve tri namene. ROCKWOOL kamena vuna (Acoustic i Acoustic EXTRA) značajno poboljšava zvučnu izolaciju jer se sastoji od mnogo višesmerno isprepletenih vlakana koja čine otvorenu strukturu idealnu za upijanje i regulisanje buke. 17

18 ZVUČNA IZOLACIJA Tipovi pregradnih zidova Pregradni zidovi od gips-kartonskih ploča i šupljine ispunjene ROCKWOOL kamenom vunom predstavljaju najefikasnije i ekonomično odvajanje dva prostora u akustičnom smislu. Prikaz jednostruke i višestruke podkonstrukcije Lagana dvostruka masa sastoji se od dva odvojena sloja gipskartonskih ploča odvojenih metalnim profilima. Dvostruki lagani zidovi se opisuju kao sistem masa-opruga-masa jer imaju dve mase i vazdušni prostor između. Kad se vazdušni prostor (šupljina) između dve mase ispuni ROCKWOOL kamenom vunom, indeks zvučne izolacije R se znatno poboljša. Dijagram prikazuje poređenje pregradnog zida sa i bez ispune od ROCKWOOL kamene vune u šupljini između dve mase. Podaci se temelje na laboratorijskim merenjima. Rezultat u korist ugrađivanja ROCKWOOL kamene vune je poboljšanje Rw za +13 db. Da bismo dodatno doprineli zvučnoj izolaciji, možemo izvoditi i višestruki pregradni zid koji se od običnog dvostrukog pregradnog zida razlikuje u podkonstrukciji. Višestruka podkonstrukcija bolje odvaja mase te se na taj način smanjuje uticaj takozvanog zvučnog mosta. Takvim načinom izvođenja možemo poboljšati zvučnu izolaciju za do 5 db R bez kamene vune R sa kamenom vunom , ,5 125 Zvučna izolaciona moc R [db] Frekvencija [Hz] Hz R sa R bez 36,9 32, ,3 21, ,6 29, ,4 37, ,5 35, ,1 32, ,5 39, ,2 42, , ,4 49,2 0 60,4 51, ,3 54, ,1 55, , ,2 47, ,3 49, ,3 53, ,7 61,7 Rw C -3-3 Ctr Gips - kartonska ploča debljine 12,5 mm 2 Metalni C profili 3 Metalni U nosači 18

19 ZVUČNA IZOLACIJA 19

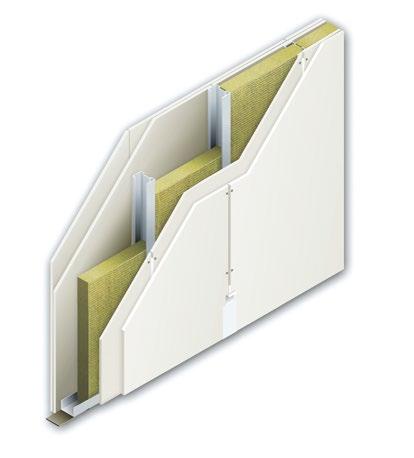

20 ZVUČNA IZOLACIJA Jednostruki pregradni zid Kod jednostrukog pregradnog zida smanjuje se nivo izolacije oko njegove rezonantne frekvencije. Rezonantnu frekvenciju možemo smanjiti povec anjem debljine (masa) slojeva i udaljenosti između slojeva kao i ugradnjom ROCKWOOL kamene vune unutar šupljine. ROCKWOOL Acoustic 40 mm Frekvencija R [Hz] [db] Zvučna izolaciona moc R [db] Eksperimentalna kriva Referentna kriva 21, , , , , , , , , ,1 0 58, , , , , , , Standardne gips-kartonske ploče debljine 12,5 mm 2 ROCKWOOL Acoustic - 40 kg/m 3-40 mm 3 Metalni okvir debljine 50 mm 12,5 12, RW = 52,0 db C = -4 db Ctr = -11 db Frekvencija [Hz] Jedan metalni okvir 50 mm 4 standardne gips-kartonske ploče ROCKWOOL Acoustic 40 mm Izveštaj o ispitivanju br.: I.G Ekonomičan i tanak jednostruki pregradni zid, male sopstvene težine sa adekvatnom zaštitom za sve izvore zvuka. 20

21 ZVUČNA IZOLACIJA ROCKWOOL Acoustic 60 mm Frekvencija R [Hz] [db] Zvučna izolaciona moc R [db] Eksperimentalna kriva Referentna kriva 14, , , , , , , , , ,9 0 63, , , , , , , Standardne gips-kartonske ploče debljine 12,5 mm 2 ROCKWOOL Acoustic - 40 kg/m 3-60 mm 3 Metalni okvir debljine 75 mm 12, RW = 46,0 db C = -5 db Ctr = -13 db Frekvencija [Hz] Jedan metalni okvir 75 mm 2 standardne gips-kartonske ploče ROCKWOOL Acoustic 60 mm Izveštaj o ispitivanju br.: I.G Ekonomičan i tanak jednostruki pregradni zid, minimalne sopstvene težine sa vrlo dobrom izolacijom zvučnih izvora poput govora i televizije. 21

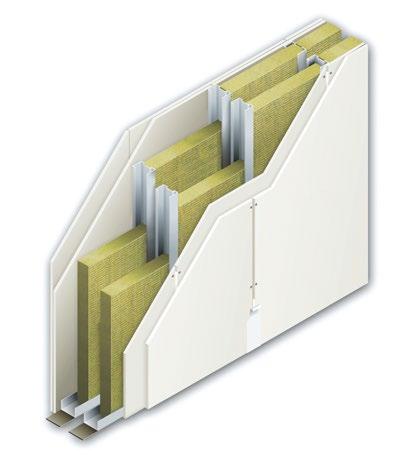

22 ZVUČNA IZOLACIJA Višestruki pregradni zid Višestruke pregradne zidove dobijamo prekidom zvučnih mostova odnosno udvostručavanjem podkonstrukcije. Na taj način svaka strana zida dobija svoju podkonstrukciju i svoj sloj kamene vune te se tako umanjuje prenos zvuka iz prostora u prostor. To je najbolji način zvučne izolacije u području niskih frekvencija poput glasne reprodukcije muzike i instrumenata koji sadrže veliku zvučnu energiju u niskom području zvuka. ROCKWOOL Acoustic EXTRA mm Eksperimentalna kriva Referentna kriva Frekvencija R [Hz] [db] 39, , , , , , , , ,5 12,5 12, Zvučna izolaciona moc R [db] , , ,9 0 66, , , , , , ,9 1 Standardne gips-kartonske ploče debljine 12,5 mm 2 ROCKWOOL Acoustic EXTRA - 70 kg/m mm 3 Metalni okvir debljine 50 mm 4 Vazdušni razmak od 1 cm između dva metalna okvira Frekvencija [Hz] RW = 60,0 db C = -2 db Ctr = -6 db Dupli metalni okvir 50 mm 4 standardne gips-kartonske ploče ROCKWOOL Acoustic EXTRA mm Izveštaj o ispitivanju br.: IGH 2160/104/13-/14 Vrhunska izolacija na niskim frekvencijama poput disko muzike, muzičkog studija i sličnih izvora zvuka. 22

23 ZVUČNA IZOLACIJA Moguc e je dodati i trec u masu (gips-kartonska ploča) na jednu od unutrašnjih strana dodatne podkonstrukcije. Na taj način c emo dobiti vrhunsku zvučnu izolaciju zvuka u području ljudskog govora, televizora, radija itd. Zvučna izolaciona moc R [db] ROCKWOOL Acoustic EXTRA mm Eksperimentalna kriva Referentna kriva Frekvencija R [Hz] [db] 30, , , , , , , ,4 0 74, , , , , , , , Standardne gips-kartonske ploče debljine 12,5 mm 2 ROCKWOOL Acoustic EXTRA - 70 kg/m mm 3 Metalni okvir debljine 75 mm 4 Standardne gips-kartonske ploče debljine 12,5 mm 12, , ,5 7,5 12, Frekvencija [Hz] RW = 65,0 db C = -6 db Ctr = -15 db Dupli metalni okvir 75 mm 5 standardnih gips-kartonskih ploča ROCKWOOL Acoustic EXTRA mm Izveštaj o ispitivanju br.: I.G Višestruki pregradni zid velike debljine, koji osigurava vrhunsku zvučnu izolaciju za izvore zvuka poput glasnog govora, televizije, emitovanja muzike i plača bebe. Idealno za objekte koji zahtevaju uslove za ugodan i miran boravak (hoteli, vile...) 23

24 ZVUK Tehničke karakteristike proizvoda od kamene vune ROCKWOOL 24

25 ZVUK ROCKWOOL Acoustic [ ] ROCKWOOL Acoustic EXTRA [ ] 25

26 ZVUK ROCKWOOL Acoustic [ ] ROCKWOOL Acoustic su akustične izolacione ploče od kamene vune srednje gustine posebno prilagođene za zvučnu i toplotnu izolaciju pregradnih zidova. Dimenzije proizvoda i podaci o pakovanju Debljina (mm) Dužina x širina (mm) 1200 x 600 m 2 / pakovanje 10,80 8,64 7,20 5,76 4,32 3,60 m 2 / paleta 172,80 138,24 115,20 92,16 69,12 57,60 Proizvodi se isporučuju u paketima na drvenim paletama dimenzija 1200x1200x2520mm, zaštic eni PE folijom. Tehnički parametri Svojstvo Simbol Vrednost Norma Reakcija na požar - A1 EN Otpor strujanju vazduha AFr 12 r 12 kpa s/m² EN Koeficijent toplotne provodljivosti - λ D = 0,035 W/[mK] EN Kratkotrajna vodoupojnost WS 1 kg/m 2 EN 1609 Dugotrajna vodoupojnost WL(P) 3 kg/m 2 EN Paropropustnost MU1 μ = 1 EN Gustina - ρ = 40 kg/m 3 EN 1602 Tačka topljenja - T t > 0 C DIN 4102 Ključ za obeležavanje MW-EN T4-DS(70,90)-WS-WL(P)-MU1-AF r 12 Izjava o svojstvima (DoP) CPR-DoP-ADR-061 MW - mineralna vuna; EN - evropska norma; Ti - tolerancija debljine; DS(70,90) - dimenziona stabilnost pri određenim uslovima temperature i relativne vlažnosti vazduha; WS - kratkotrajna vodoupojnost; WL(P) - dugotrajna vodoupojnost; MUi - difuzija vodene pare (paropropusnost); AFi - otpor strujanju vazduha Debljina i R D Debljina (mm) Toplotni otpor R D [m 2 K/W] 1,10 1,40 1,70 2,25 2,85 3,40 26

27 ZVUK ROCKWOOL Acoustic EXTRA [ ] ROCKWOOL Acoustic EXTRA su akustične izolacione ploče od kamene vune velike gustine posebno prilagođene za zvučnu i toplotnu izolaciju pregradnih zidova. Često se koristi samostalno kao akustična obloga (absorber) ili u sistemu sa perforiranim dekorativnim oblogama. Dimenzije proizvoda i podaci o pakovanju Debljina (mm) Dužina x širina (mm) 1200 x 600 m 2 / pakovanje 8,64 5,76 5,76 4,32 2,88 2,88 m 2 / paleta 86,40 69,12 57,60 43,20 34,56 23,04 Proizvodi se isporučuju u paketima na drvenim paletama dimenzija 1200x1200x2520mm, zaštic eni PE folijom. Tehnički parametri Svojstvo Simbol Vrednost Norma Reakcija na požar - A1 EN Otpor strujanju vazduha AFr 25 r 25 kpa s/m² EN Koeficijent toplotne provodljivosti - λ D = 0,033 W/[mK] EN Kratkotrajna vodoupojnost WS 1 kg/m 2 EN 1609 Dugotrajna vodoupojnost WL(P) 3 kg/m 2 EN Paropropustnost MU1 μ = 1 EN Gustina - ρ = 70 kg/m 3 EN 1602 Tačka topljenja - T t > 0 C DIN 4102 Ključ za obeležavanje MW-EN T4-DS(70,90)-WS-WL(P)-MU1-AF r 25 Izjava o svojstvima (DoP) CPR-DoP-ADR-062 MW - mineralna vuna; EN - evropska norma; Ti - tolerancija debljine; DS(70,90) - dimenziona stabilnost pri određenim uslovima temperature i relativne vlažnosti vazduha; WS - kratkotrajna vodoupojnost; WL(P) - dugotrajna vodoupojnost; MUi - difuzija vodene pare (paropropusnost); AFi - otpor strujanju vazduha Debljina i R D Debljina (mm) Toplotni otpor R D [m 2 K/W] 1,20 1,50 1,80 2,40 3,00 4,20 27
