1 Prenapetostni odklopniki Odklopniki Omrežna zaščitna stikala Vrstne naprave Urna stikala Podaljški, razdelilne naprave Razdelilne omare PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran!

2 MREŽNE INŠTALACIJSKE NAPRAVE Odvodniki strele tipa 1 Kombinirani (tip 1 + tip 2) prenapetostni odvodniki Prenapetostni odvodniki tipa 2 E/4 E/5 E/6 E/7 Prenapetostni odvodniki tipa 3 (fina prenapetostna zaščita) Dopolnilne enote Odklopniki C60N Odklopniki TDZ Odklopniki TDS E/12 E/13 E/14 E/15 Odklopniki TDA Odklopniki za močne tokove Kombinirana zaščitna stikala KVK Kombinirani odklopnik širine 1 modula E/16 E/17 E/18 E/19 Omrežna zaščitna stikala NF Električno-zaščitni stikalni adapter TFGA TFVH nadkotokovno zaščitno stikalo Motorsko avtomatsko zaščitno stikalo E/21 E/22 E/23 E/24 Razstavne sklopke Inštalacijski kontaktorji Impulzni releji Vrstne vtičnice E/26 E/28 E/31 E/31 Elektromehanska urna stikala Elektronska multifunkcijska urna stikala s tedensko nastavitvijo Elektronska urna stikala za vtičnico (tedensko) E/32 E/32 E/33 E/33 Dnevna urna stikala za vtičnico Garnitura podaljševalnih kablov na kolutu Prenosni razdelilni podaljški Kompaktni razdelilci Nadometna stikala in vtičnice E/34 E/35 E/37 E/38 Razdelilne omarice - podometne Razdelilne omare - nadometne Razdelilne omare, nadometne, IP65 Razdelilne omare brez vrat E/41 E/42 E/42 E/43 Novosti: Odvodniki strele tipa 1 Zaklepni zapah za vrstne varnostne naprave Motorsko avtomatsko zaščitno stikalo Impulzni releji E/4 E/13 E/24 E/31

3 Pomoč pri izboru Lokacija objekta: Naselje vrstnih hiš ali zgradba, obdana s hišami Lokacija objekta: Samostojna stavba, individualna gradnja Ali ima objekt zunanjo zaščito pred udarom strele? Da Nameščen mora biti odvodnik strele Želite vgraditi kombinirani odvodnik? Dalje Ne Odvodnik strele tipa 1 Način priključitve na omrežje objekta Izolirani nadzemni vodniki? Je dolžina kabla med glavnim in pomožnim razdelilcem vsaj 15 m? Dalje Kombinirani prenapetostni odvodnik in odvodnik toka strele tipa 1+2 Dušilka Dalje Kabel za ozemljitev Da Ne Da Da Je dolžina kabla med glavnim in pomožnim razdelilcem vsaj 15 m? Ne Dušilka Ne Je dolžina kabla med glavnim in pomožnim razdelilcem vsaj 15 m? Da Da Ne Nadzemni vodnik Ne Prenapetostni odvodnik tipa 2 Prenapetostni odvodnik tipa 3 E/2

4 Pomoč pri izboru Pomoč pri izbiri Pri načrtovanju ustreznega sistema zaščite pred udarom strele in prenapetostjo priporočamo zlasti zaradi kompleksnosti samega procesa, da vsak uporabnik to stori v sodelovanju in s pomočjo strokovnjaka. Pri načrtovanju vam bo v pomoč tudi priloženi shemski prikaz. S sledenjem vaših dejavnikov vas usmeri k izbiri elementov za zaščito električnega omrežja. Poleg tega toplo priporočamo zlasti nepodkovanim uporabnikom, da se obrnejo na naše kolege po elektronski pošti. Izhodišče shemskega prikaza je vaša lokacija objekta, od tod se pomikate vse do prenapetostnega odvodnika tipa 3. Minimalno zaščito nudi vgradnja prenapetostnih odvodnikov tipa 2 in tipa 3. Splošno mesto namestitve odvodnikov tipa 1 in tipa 1 +2 je glavni razdelilec v objektu, odvodnike tipa 2 in 3 pa priporočamo za namestitev v pomožne razdelilce. Če je med odvodnikom tipa 3 in napravo, ki jo ščiti, dolžina napajalnega vodnika več kot 30 m, je zaščito z odvodnikom tipa 3 potrebno ponoviti pri priključitvi naprave. Za zaščito nizkonapetostnih sistemov priporočamo naše razdelilne letve z dodatno zaščito. Več informacij lahko najdete v poglavju Priloge na strani L/8-L/9. Odvodnik strele tipa 1 E/4 Prenapetostni odvodniki DC K/6 Dušilka Kombinirani prenapetostni odvodnik in odvodnik toka strele tipa 1+2 E/8 E/5 Prenapetostni odvodnik tipa 2 E/6 E/8 Prenapetostni odvodnik tipa 3 Razdelilne letve s prenapetostno zaščito E/7 E/35-E/36 E/3

5 Prenapetostni odvodniki Prenapetostni odvodniki Naloga odvodnika je, da prekomerno napetost, ki nastane z galvanskim, induktivnim ali s kapacitivnim spojem v različnih električnih omrežjih (nizko- in visokonapetostnih) zaradi neposrednega, bližnjega ali oddaljenega strelnega udara oziroma zaradi vklopa in izklopa električnih krogov, omeji na nivo, ki ne povzroča okvare ali napake v delovanju priključenih občutljivih električnih naprav. Zaradi širokega energijskega, napetostnega in frekvenčnega spektra prenapetosti je potrebno izdelati tak nadgrajeni zaščitni varnostni sistem, ki obdaja celoten objekt, saj zunanja zaščita pred tokom strele sama po sebi ne zadošča, da se izognemo tovrstnim motnjam. Odvodniki so opremljeni z optičnim prikazovalnikom delovanja in izhodnim statičnim stikalom. Pri izvedbah tipa 2 se napaka v varnostnem sistemu odpravi z zamenjavo vložka (zaščitni element). Na ta način se ponovno vzpostavi delovanje naprave. Prenapetostni odvodniki DC K/6 pomožnega kontakta Stanje pomožnega kontakta: Izmenični (CO) ali odpiralni kontakt (NC) odvisno od tipa Nazivna obratovalna napetost: 230 V; 50 Hz Nazivni delovni tok: 0,5 A (AC 15) Tip vodnika: 1 mm² upogljiv / 1,5 mm² togi Temperatura okolja: -40 C +80 C Odvodniki strele tipa 1 Naprave so namenjene odvajanju vala velikega sunka impulznega toka 10/350 μs, nastalega pri udaru strele, na trifaznih oz. enofaznih (nadzemnih vodih) napajalnih omrežjih. Izvedba je kompaktna. Odvodniki strele tipa 1 se vgradijo v prvo kratkostično zaščitno napravo in neposredno za števcem porabe (v glavni razdelilnik) EN IEC za naročanje TTV1-50-1P TTV1-50-2P TTV1-50-3P TTV1-50-4P Nazivna napetost: 230 V, 50 Hz; 1~ 3 230/400 V, 50 Hz; 3~ Napajalni sistem: TN, TT TN, IT TN, TT TN, IT Največja delovna napetost: (U c ): 385V, AC Nazivni delovni tok (I n 8/20μs), (L-N): 100 ka 100 ka ka ka Nazivni delovni tok (I n 8/20μs), (N-PE): 50 ka Nivo zaščite (U p ): 0,9/1,5 kv Dovoljeni kratkostični tok 25 ka Priporočena varovalka: 125 A gg Temperatura okolja: -40 C C Presek uporabnega vodnika: togi: 2,5-35 mm² / upogljiv: 2,5-25 mm² Priključna sponka: Vijačna vezna sponka Vgrajeni zaščitni element: z iskriščem Način montaže: Na montažni tir dimenzije 7,5 35 mm (koda:35/7.5..) Javljalnik napak optični LED signal Pomožni kontakt za javljanje stanja vgrajeni (zapiralni kontakt, 1 NO) Ognjevarnost plastičnega ohišja: UL94-V0 Tipi izvedb E/4 Število polov W (mm) W 43 Zmogljivost odvajanja Popolna zmogljivost Izvedba toka strele odvajanja toka strele Barva Zaščitnega (10/350 μs) I imp / polov (10/350 μs) I imptotal elementa TTV1-50-1P 1P ka 50 ka črna vgrajen TTV1-50-2P 2P ka 50 ka črna vgrajen TTV1-50-3P 3P ka 50 ka črna vgrajen TTV1-50-3P+N/PE 3P+N/PE ka 50 ka črna vgrajen TTV1-50-4P 4P ka 50 ka črna vgrajen Pomoč pri izbiri glej na strani E/2-3, vezalne sheme E/9

6 Prenapetostni odvodniki Kombinirani (tip 1 + tip 2) prenapetostni odvodniki Naprave so namenjene odvajanju vala velikega sunka impulznega toka 10/350 μs, nastalega pri udaru strele, in/ali odvajanju prenapetosti zaradi napake pri kontaktu (tokovni udarni val 8/20 μs), ki jo je povzročil nadtok, na trifaznih oz. enofaznih (nadzemnih vodih) napajalnih omrežjih. Izvedba je kompaktna. Odvodniki, ki vsebujejo zaščitne elemente tipa 1 in 2, se vgradijo v prvo kratkostično zaščitno napravo in neposredno za števcem porabe (v glavni razdelilnik). Opozorilo! Sposobnost odvajanja kombiniranih naprav običajno ne doseže stopnje zmogljivosti teh naprav posamično. Ob ustreznih meritvah so primerni tudi za fotovoltaične (DC) sisteme. EN IEC W 43 TTV TTV Nazivna napetost: 230/400 V, 50 Hz Napajalni sistem: TN, TT, IT Delovna napetost (U c ): 385 V 320 V Delovna napetost: 385 V AC, 500 V DC 320 V AC, 420 V DC Nazivni odvodni tok (I n 8/20 μs): 50 ka 40 ka Nivo zaščite (U p ): 2,4 kv 2,2 kv NPE zmogljivost odvajanja toka strele (10/350 μs): 25 ka Priporočena varovalka: 125 A gg Dovoljeni kratkostični tok: 25 ka/ac Temperatura okolja: -40 C C Priključna sponka: Vijačna vezna sponka Vgrajene zaščitne komponente: varistor, toplotna varovalka Način montaže: Na montažni tir dimenzije 7,5 35 mm (koda:35/7.5..) Pomožni kontakt za javljanje stanja: Vgrajeno (izmenični kontakt, 1 CO) Javljalnik napak: Rdeči optični signal Presek uporabnega vodnika: togi: 6-35 mm² upogljivi: 6-25 mm² Ognjevarnost plastičnega ohišja: UL94-V0 Tipi izvedb Število polov W (mm) 58 Zmogljivost odvajanja Maksimalni Izvedba toka strele odvodni tok Barva Zaščitnega (10/350 μs) I imp (8/20μs) I max elementa TTV P 1P 27 8 ka 100 ka siva vgrajen TTV P 2P 54 8 ka 100 ka siva vgrajen TTV P 3P 81 8 ka 100 ka siva vgrajen TTV P 4P ka 100 ka siva vgrajen TTV P+N/PE 3P+N/PE ka 100 ka siva vgrajen TTV P ka 80 ka siva vgrajen TTV P ka 80 ka siva vgrajen TTV P ka 80 ka siva vgrajen TTV P ka 80 ka siva vgrajen TTV P+N/PE 3P+N/PE ka 80 ka siva vgrajen Pomoč pri izbiri glej na strani E/2-3, vezalne sheme so na strani E/9. PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran! E/5

7 Prenapetostni odvodniki Prenapetostni odvodniki tipa 2 Naprave so namenjene odvajanju prenapetosti zaradi napake pri kontaktu (tokovni udarni val 8/20 μs), ki jo je povzročil nadtok. Odvodniki tipa 2 se vgradijo v razdelilnike (v večstanovanjskih zgradbah v stanovanjske razdelilnike) razdelilnega omrežja za glavnimi razdelilniki, ki imajo že vgrajene odvodnike tipa 1. Za zagotovitev pravilnega delovanja je med odvodnikom tipa 1 in odvodnikom tipa 2 potrebno uporabiti vsaj metrov dolgi odsek vodnikov ali dušilkovgradnja potrebne induktivnosti. Modularna izvedba je zamenljiva. Pomožno stikalo je vgrajeno v podnožje Osnovni tehnični podatki TTV2-60 TTV2-40 TTV2-30 TTV2-20 Nazivna napetost: 230 V, 3 230/400 V Napajalni sistem: TN, TT, IT Delovna napetost (U c ): 385/440 V 385 V 385/440 V Nivo zaščite (U p ): 1,5 kv 1,5 kv 1,6 kv 1,5 kv Priporočena varovalka: 125A gg Dovoljeni kratkostični tok: 10 ka/ac Temperatura okolja: -40 C C Priključna sponka: Vijačna vezna sponka Vgrajeni zaščitni elementi: varistor, toplotna varovalka Način montaže: Na montažni tir dimenzije 7,5 35 mm (koda:35/7.5..) Pomožni kontakt za javljanje stanja: vgrajeni (zapiralni kontakt, 1 NO) Javljalnik napak: Rdeči optični signal Presek uporabnega vodnika: togi: 6-35 mm² upogljivi: 6-25 mm² Ognjevarnost plastičnega ohišja: UL94-V0 Tipi izvedb E/6 Število polov W (mm) Nazivni Maksimalni Izvedba odvodni tok odvodni tok Barva Zaščitnega (8/20μs) I n (8/20μs) I max elementa TTV2-60-1P 1P 18 30kA 60kA siva zamenljiv TTV2-60-2P 2P 36 30kA 60kA siva zamenljiv TTV2-60-3P 3P 54 30kA 60kA siva zamenljiv TTV2-60-3P+N/PE 3P+N/PE 72 30kA 60kA siva zamenljiv TTV2-60-4P 4P 72 30kA 60kA siva zamenljiv TTV2-40-1P 1P 18 20kA 40kA siva zamenljiv TTV2-40-2P 2P 36 20kA 40kA siva zamenljiv TTV2-40-3P 3P 54 20kA 40kA siva zamenljiv TTV2-40-3P+N/PE 3P+N/PE 72 20kA 40kA siva zamenljiv TTV2-40-4P 4P 72 20kA 40kA siva zamenljiv TTV2-30-1P+N/PE* 1P+N/PE 18 15kA 30kA siva zamenljiv TTV2-30-3P+N-PE** 3P+N-PE 36 15kA 30kA siva zamenljiv TTV2-20-1P 1P 18 10kA 20kA siva zamenljiv TTV2-20-2P 2P 36 10kA 20kA siva zamenljiv TTV2-20-3P 3P 54 10kA 20kA siva zamenljiv TTV2-20-3P+N/PE 3P+N/PE 72 10kA 20kA siva zamenljiv TTV2-20-4P 4P 72 10kA 20kA siva zamenljiv * 2 odvodnika v napravah širine enega modula za enofazna omrežja tipa TNC in TNS ** 4 odvodniki v napravah širine 2 modulov za trifazna omrežja tipa TNC in TNS. Pomoč pri izbiri glej na strani E/2-3, vezalne sheme so na strani E/9. EN IEC W 43 58

8 Prenapetostni odvodniki Prenapetostni odvodniki tipa 3 (fina prenapetostna zaščita) Odvodnike tipa 3 je priporočljivo namestiti kar se da najbližje napravi, ki jo želite zaščititi. Drugotni zaščitni elementi pred udarom strele, ki omejujejo in preprečujejo, da bi temenske (maksimalne) napetosti, nastale zaradi preklopov na omrežju, uspele doseči električne naprave in na njih povzročile okvaro. Vgradna kompaktna izvedba. Opozorilo! Kot samostojne zaščitne naprave, same ne morejo zaščititi električnih naprav pred prenapetostjo! TTV3-10-1P+N/PE TTV3-10-3P+N/PE TTV3-5-1P+N-PE Izvedba: Vrstna Vrstna Vgradna Nazivna napetost: 230 V, 50 Hz; 1~ 3 230/400 V, 50 Hz; 3~ 230 V, 50 Hz; 1~ Napajalni sistem: TN, TT TN, IT TN, IT Delovna napetost (U c ): 385/440 V 255 V AC Nazivni termični tok (I n ): 16 A - Delovna napetost (U p ): 1,5 kv Priporočena varovalka: 16 A gg Dovoljeni kratkostični tok: 10 ka Temperatura okolja: -40 C C -40 C C -20 C C Priključna sponka: Vijačna vezna sponka Vgrajena zaščitna komponenta: Z iskriščem, varistor, toplotna varovalka Pomožni kontakt za javljanje stanja vgrajeni (odpiralni kontakt, 1 NC) - Javljalnik prekinitve: Rdeči optični signal akustični Presek uporabnega vodnika: polni: 1,5-4 mm² 3 kom 1,5 mm² upogljivi: 1,5-2,5 mm² priključnega vodnika Ognjevarnost plastičnega ohišja: UL94-V0 Vrstne izvedbe Izvedbe, ki se montirajo v enofazne in trifazne razdelilne omare, se priklopijo vzporedno ali vrstno z napravo (porabnikom), ki ji nudijo zaščito. V primeru vrstnega priklopa se zaščitni element vgradi po prenapetostni zaščiti EN IEC W Število polov W (mm) Nazivni Maksimalni Izvedba odvodni tok odvodni tok Barva Zaščitnega (8/20μs) I n (8/20μs) I max elementa TTV3-10-1P+N/PE 1P+N/PE 36 5 ka 10 ka rdeča vrsnti TTV3-10-3P+N/PE 3P+N/PE 72 5 ka 10 ka rdeča vrsnti Vgrajene izvedbe Naknadno se lahko namesti v elektronske krmilne sisteme, gospodinjske aparate, parapetne kanale, talne doze ali globoke montažne doze vzporedno za vtičnico. 5 Zaščitna enota je vgrajena v plastično ohišje, v primeru okvare začne delovati vgrajeni javljalnik z zvočnim signalom Nazivni Maksimalni Izvedba Število odvodni tok odvodni tok Barva Zaščitnega polov (8/20μs) I n (8/20μs) I max elementa TTV3-5-1P+N-PE 1P+N-PE 2,5 ka 5 ka vijolična Vgradna Pomoč pri izbiri glej na strani E/2-3, vezalne sheme so na strani E/9. E/7

9 Prenapetostni odvodniki Zamenljivi zaščitni elementi-vložki Namenjeni so za prenapetostne odvodnike tipa 2. Vložki se enostavno zamenjajo, o njihovem delovanju nas informira optični javljalnik. Širina: 1 modul. Tip I n I max W (mm) Barva TTV2-60-M Tip 2 30 ka 60 ka 18 siva TTV2-40-M Tip 2 20 ka 40 ka 18 siva TTV2-30-A-M* Tip 2 15 ka 30 ka 18 siva TTV2-30-B-M** Tip 2 15 ka 30 ka 18 siva TTV2-20-M Tip 2 10 ka 20 ka 18 siva TTV2-40-NPE-M Tip 2 20 ka 40 ka 18 siva * zaščitni element 2P je za naprave TTV2-30-3P+N/PE ** zaščitni element 1P+N/PE je za naprave TTV2-30-1P+N/PE in TTV2-30-3P+N/PE Podnožja za prenapetostne zaščitne elemente Namenjeni so za prenapetostne odvodnike tipa 2. Pomožni kontakt za javljanje stanja: vgrajeni (zapiralni kontakt, 1 NO) Število polov W (mm) Barva TTV2-BASE-1P 1P 18 siva TTV2-BASE-2P 2P 36 siva TTV2-BASE-3P 3P 54 siva TTV2-BASE-4P 4P 72 siva Priklopna dušilka V kompleksnem zaščitnem prenapetostnem sistemu je osnovni pogoj za koordinirani vrstni red delovanja, pri čemer odvodniku strele tipa 1 sledijo odvodniki prenapetosti tipa 2, da je za primer razlik v napetosti med različnimi stopnjami vgrajena ustrezno velike induktivnosti. Ta pogoj je običajno izpolnjen, če je med dvema zaščitnima napravama vsaj metrov dolgi odsek vodnikov. V primerih ko zaradi različnih dejavnikov ta pogoj ne more bit izpolnjen, je za doseganje ustrezne induktivnosti potrebno uporabiti reaktancio, priklopno dušilko. TTV-CSF35 Naziv Priklopna dušilka Nazivna napetost: 500 V AC/DC Nazivna frekvenca: 50 Hz Nazivni termični tok: 35 A Nazivna indukcija: 18 μh ±10% Varovalka: 35 A gl/gg Neodvisni tok kratkega stika: maks. 50 A Z varovalko: 50kA RMS DC odpor: ~ 4 mω Delovna temperatura: - 40 C C Uporabni vodnik: togi/upogljivi min. 1,5 mm 2, upogljivi maks. 25 mm 2 Način montaže: Na montažni tir dimenzije 7,5 35 mm (koda:35/7.5..) Material sloja: Pod vplivom toplote se zmehča, UL 94 V0 Modulna enota: 2 Prikaz prijav škode Kot je razvidno iz priloženega diagrama, zavarovalnice povrnejo največ škode, ki je nastala zaradi prenapetosti. Škod, nastala zaradi viharja (2 %) Škoda zaradi udara strele in prenapetosti (28 %) Kraje, vandalizem (22 %) Požar (3 %) Poplave (5 %) Človeška neprevidnost (25 %) Ostalo (15 %) E/8 25% 5% 3% 2% 15% 28% 22%

10 Prenapetostni odklopniki Primeri za montažo prenapetostnih odklopnikov Število odklopnikov za vgradnjo je omejeno s številom od PE neodvisnih vodičev. Če tako pregledamo osnovne priključke različnega trifaznega energijskonapajalnega omrežja, je jasno, da je potrebno pri vsaki zaščitni točki vgraditi odvodno izravnalno napravo potenciala, z enim ali pa s primernim številom polov: pri omrežju TN-C jih je potrebno vgraditi 3 komade, pri TN-S omrežju in pri TT omrežju posebej 4 komade, pri IT omrežju prav tako 4 komade. TN-S trifazno + N/PE vezava TT- enofazno + N/PE vezava Zaščitno mesto Zaščitno mesto EPH vezni tir EPH vezni tir TN-C Trifazna vezava TT- Enofazna vezava Zaščitno mesto Zaščitno mesto EPH vezni tir EPH vezni tir TN-S trifazno + ničelna vezava IT- trifazna vezava Zaščitno mesto Zaščitno mesto EPH vezni tir EPH vezni tir E/9

11 Odklopniki Odklopniki Odklopniki so namenjeni za zaščito električnih omrežij pred preobremenitvijo, za preprečevanje nastajanja napak, kot posledice kratkega stika, v korist zaščite okolja ter zaščite pred nesrečami. Izklop se lahko zgodi z bimetalnim termičnim sprožilcem (v primeru preobremenitve) ali pa z elektromagnetnim hitrim sprožilcem (v primeru kratkega stika), oziroma ročno. Vklop in izklop polov večpolnih izvedb se zgodi istočasno. : Nazivna obratovalna napetost: 230 / 400 V AC Stopnja zaščite: IP 40 Razred selektivnosti: 3 Način montaže: Na montažni tir dimenzije 35 7,5 mm Električna življenjska doba: min vklopov Način priključitve: Z vijačnimi veznimi sponkami Mehanična življenjska doba: min vklopov Presek primeži: 1, mm 2 Material ohišja: Umetna masa, odporna na Možnost zapiranja: Zaplombiranje stikalnega ročaja v poziciji OFF udarce in na UV žarke Temperatura okolja: -25 C C Termični sprožilec ni dostopen z zunanje strani Karakteristike odklopa Standard EN določa značilnosti delovanja aparata, zahteve glede oblikovanja in sestave ter razpored pregledov. Odklopniki vseh treh karakteristik (B,C,D) delujejo v razponu preobremenitve razponu (<2,55 I n ) enako. Do razlik prihaja ko je razpon preobremenitve večji od 3 I n ; odklopnik tipa B se izklopi pri jakosti toka 3 5 I n, odklopnik tipa C se izklopi v pri jakosti 5 10 I n, odklopnik tipa D pa pri jakosti I n. B C D Za vsestransko uporabo majhni porabniki električne energije, električni krogi z žarnicami, za zaščito vodov. Za vsestransko uporabo mali električni gospodinjski aparati, za zaščito motorjev na mali električni pogon Veliki električni motorji, transformatorji, za zaščito porabnikov z drugimi induktivnimi značilnostmi Temperaturno pogojeni parametri (A) Maksimalno dovoljen tok obremenitve majhnih odklopnikov se s povečevanjem temperature okolja zmanjša. V kolikor v razdelilno omaro, neposredno drug poleg drugega, nastavimo več majhnih odklopnikov, moramo pri njihovem izboru upoštevati tudi povečanje temperature v notranjosti omare. Na primer, če je maksimalna obremenitev majhnega odklopnika z nazivnim tokom 16A pri 20 C 17,9A, je to pri 40 C natanko toliko, kot nazivni tok, t.j. 16A, pri 60 pa le 13,9A. Referenčni pogoj, npr. delovna temperatura malih odklopnikov je 40 C. Izbira tipov Maksimalni dovoljeni tok obremenitve (A) I n (A) 20 C 30 C 40 C 50 C 60 C Krivulja Število polov Nazivni tok Nazivna moč (I n ) kratkega stika C60N B, C 1, 2, A 2 40 A: 6 ka; A: 4,5 ka DPN C 1+N 6 32 A 4,5 ka TDZ B, C, D 1, 2, 3, A 6 ka TDS B, C, D 1, 2, 3, A 1 40 A: 6 ka; A: 4,5 ka TDA B, C 1, 2, 3, A 10 ka KMH C 1, 2, 3, A 6 ka E/10

12 Odklopniki Sestavni deli Naziv C60N DPN TDZ TDS TDA KMH ED Razdelilne omare TFSS-... Normalne zbiralke TFSS-...V Viličaste zbiralke (*pri spodnjem vnosu) * TFSS-1CS Vijačna sponka 35/7.5 SIN Montažni tiri po standardu EN TDT Zaščitno ohišje Razdelilna omara vgreznjena Razdelilna omara nadometna DC Inštalacijski odklopniki E/41 E/41 K/7 Zaščitno ohišje za vgrajene naprave Iglična zbiralka Viličasta zbiralka E/43 J/8 J/8 Zbiralke za visokotokovne naprave Montažni tiri EN50022 Vijačna sponka J/8 J/9 J/8 Barvne oznake preklopnih ročajev (pri tipu TDS) 1 A 2 A 4 A 6 A 10 A 16 A svetlo siva roza rjava zelena rdeča siva 20 A 25 A 32 A 40 A 50 A 63 A modra rumena vijolična črna bela bakreno rdeča E/11

13 Odklopniki Dopolnilne enote Namestijo se na bok varovalke, in sicer s pomočjo dodatnih vijakov skozi odprtine na plastičnem ohišju. Uporabljajo se lahko za opravljanje daljinskih in dodatnih zaščitnih funkcij. Lahko se med seboj kombinirajo: Levi bok varovalke Tip varovalke Desni bok varovalke C60-F2 + (C60-F2) C60N, TDS C60-S2 ali C60-U2/O2 TDZ C60-S2 ali C60-U2/O2 Pomožni kontakt Označuje vklop ali izklop stikala varovalke. Nazivna izolacijska napetost: Mehanska življenjska doba: Stikalna zmogljivost AC: U n =415V I n =3A U n =240V I n =6A DC: U n =125V I n =1A U n =48V I n =2A U n =24V I n =4A 500 V 5000 izklopov C60-F2 C60-F2 Naziv Pomožni kontakt Sprožnik delovnega toka Pod vplivom impulzivno priključene napetosti izključi varovalko, zato je primerno za daljinsko izklapljanje. Pri izklopu izskoči reset-gumb in šele po tem, ko gumb povrnemo v prvotni položaj, lahko varovalko ponovno vključimo. Pozor: Pogonska tuljava je lahko pod napetostjo max. 10 sekund! Nazivna izolacijska napetost (U i ): 500 V Nazivna pogonska napetost (U s ): V AC V DC Nazivna izolacijska napetost: 500 V Mehanska življenjska doba: 4000 izklopov Naziv C60-S2 Sprožnik delovnega toka C60-S2 Prenapetostni-podnapetostni sprožilnik V kolikor omrežna napetost odstopa od danega delovnega področja, stikalo izklopi varovalko in s tem potrošnika zaščiti pred škodljivimi vplivi nihanja napetosti. Varovalko lahko ponovno vklopimo šele, ko se vrednost napetosti na sponkah stikala vrne v delovno področje (170V-280V). Pri izklopu izskoči reset-gumb in šele po tem, ko gumb povrnemo v prvotni položaj, lahko varovalko ponovno vključimo. Nazivna napetost (U e ): Nazivna izolacijska napetost (U i ): Izklopni nivo pri povečani napetosti: Izklopni nivo pri zmanjšani napetosti: Mehanska življenjska doba: AC 230 V 500 V 280 V±5% 170 V±5% 4000 izklopov C60-U2/O2 Naziv Prenapetostni-podnapetostni sprožilnik C60-U2/O2 E/12

14 Odklopniki Zaklepni zapah za vrstne varnostne naprave Zaklepni zapah omogoča, de se vrstne varnostne naprave odvisno od tipa s ključavnico zapahnejo v položaju OFF. Zapah se uporablja v širini 8 10 mm v reži na upravljalni ročici. Za pritrditev zavihkov zapaha je na obeh zunanjih robovih reže v najvišji točki krožnega loka potrebna izvrtina 1 1,5 mm. Maksimalni stremenski premer zapaha je 8 mm. Uporaba zapaha v položaju ON je prepovedana! Naziv Uporabno Neuporabno Ključavnica za C60/B60, TDZ, TDS, TDA, MDL KMH, TFG, TFVH, TFIG vrstne varnostne naprave KVK, KVKV, KVKVE, NF, TFV Inštalacijski odklopnik Dobra kvaliteta 6 ka odklopnikov s karakteristikami B in C je potrjena. Montaža 6 ka odklopnikov s karakteristikami B in C je izvedljiva s pomočjo igličnih zbiralk. Nazivna moč kratkega stika 2-40 A : 6 ka A : 4,5 ka Nazivna električna moč (I n ) 2-63 A Število polov 1, 2, 3, 1+N Krivulja naprave za odklop B, C C60, DPN EN CCA CERTIFICATE NO. CCA/HU 0191 Enopolni I n B C (A) B C B C B C B C B C B C B C B C B C B C B C B C Tropolni I n B C (A) B C B C B C B C B C B C B C B C B C B C B C Dvopolni I n B C (A) B C B C B C B C B C B C B C B C B C B C B C DPN (1+ N polni)* I n B C (A) - DPN-C DPN-C DPN-C DPN-C DPN-C DPN-C DPN-C * Dvopolni aparat, ki razpolaga z enim zaščitenim (faza) in z enim ničelnim priklopnim polom. Nazivna moč kratkega stika: 4,5 ka E/13

15 Odklopniki Odklopniki TDZ Montaža 6 ka odklopnikov s karakteristikami B, C in D je izvedljiva s pomočjo igličnih in/ali viličastih zbiralk. Nazivna moč kratkega stika 6 ka Nazivna električna moč (I n ) 1-63 A Število polov 1, 2, 3, 4 Krivulja odklopa B, C, D IECEE-CB CERTIFICATE NO. SE ETL-SEMKO CERTIFICATE NO TDZ Enopolni B C D (A) TDZ-1B-1 TDZ-1C-1 TDZ-1D-1 1 TDZ-1B-2 TDZ-1C-2 TDZ-1D-2 2 TDZ-1B-4 TDZ-1C-4 TDZ-1D-4 4 TDZ-1B-6 TDZ-1C-6 TDZ-1D-6 6 TDZ-1B-10 TDZ-1C-10 TDZ-1D TDZ-1B-13 TDZ-1C-13 TDZ-1D TDZ-1B-16 TDZ-1C-16 TDZ-1D TDZ-1B-20 TDZ-1C-20 TDZ-1D TDZ-1B-25 TDZ-1C-25 TDZ-1D TDZ-1B-32 TDZ-1C-32 TDZ-1D TDZ-1B-40 TDZ-1C-40 TDZ-1D TDZ-1B-50 TDZ-1C-50 TDZ-1D TDZ-1B-63 TDZ-1C-63 TDZ-1D I n Tropolni I n B C D (A) TDZ-3B-1 TDZ-3C-1 TDZ-3D-1 1 TDZ-3B-2 TDZ-3C-2 TDZ-3D-2 2 TDZ-3B-4 TDZ-3C-4 TDZ-3D-4 4 TDZ-3B-6 TDZ-3C-6 TDZ-3D-6 6 TDZ-3B-10 TDZ-3C-10 TDZ-3D TDZ-3B-13 TDZ-3C-13 TDZ-3D TDZ-3B-16 TDZ-3C-16 TDZ-3D TDZ-3B-20 TDZ-3C-20 TDZ-3D TDZ-3B-25 TDZ-3C-25 TDZ-3D TDZ-3B-32 TDZ-3C-32 TDZ-3D TDZ-3B-40 TDZ-3C-40 TDZ-3D TDZ-3B-50 TDZ-3C-50 TDZ-3D TDZ-3B-63 TDZ-3C-63 TDZ-3D Dvopolni B C D (A) TDZ-2B-1 TDZ-2C-1 TDZ-2D-1 1 TDZ-2B-2 TDZ-2C-2 TDZ-2D-2 2 TDZ-2B-4 TDZ-2C-4 TDZ-2D-4 4 TDZ-2B-6 TDZ-2C-6 TDZ-2D-6 6 TDZ-2B-10 TDZ-2C-10 TDZ-2D TDZ-2B-13 TDZ-2C-13 TDZ-2D TDZ-2B-16 TDZ-2C-16 TDZ-2D TDZ-2B-20 TDZ-2C-20 TDZ-2D TDZ-2B-25 TDZ-2C-25 TDZ-2D TDZ-2B-32 TDZ-2C-32 TDZ-2D TDZ-2B-40 TDZ-2C-40 TDZ-2D TDZ-2B-50 TDZ-2C-50 TDZ-2D TDZ-2B-63 TDZ-2C-63 TDZ-2D I n štiripolni B C D (A) TDZ-4B-1 TDZ-4C-1 TDZ-4D-1 1 TDZ-4B-2 TDZ-4C-2 TDZ-4D-2 2 TDZ-4B-4 TDZ-4C-4 TDZ-4D-4 4 TDZ-4B-6 TDZ-4C-6 TDZ-4D-6 6 TDZ-4B-10 TDZ-4C-10 TDZ-4D TDZ-4B-13 TDZ-4C-13 TDZ-4D TDZ-4B-16 TDZ-4C-16 TDZ-4D TDZ-4B-20 TDZ-4C-20 TDZ-4D TDZ-4B-25 TDZ-4C-25 TDZ-4D TDZ-4B-32 TDZ-4C-32 TDZ-4D TDZ-4B-40 TDZ-4C-40 TDZ-4D TDZ-4B-50 TDZ-4C-50 TDZ-4D TDZ-4B-63 TDZ-4C-63 TDZ-4D I n EN TÜV MEEI TEST DOCUMENTATION D0128V0605 IECEE-CB CERTIFICATE NO. SE E/14

16 Odklopniki Odklopniki TDS Montaža 6 ka odklopnikov s karakteristikami B, C in D je izvedljiva s pomočjo igličnih in/ali viličastih zbiralk. Nazivna moč kratkega stika 1-40 A : 6 ka A : 4,5 ka Nazivna električna moč (I n ) 1-63 A Število polov 1, 2, 3, 4 Krivulja odklopa B, C, D IECEE-CB CERTIFICATE NO. SE ETL-SEMKO CERTIFICATE NO Enopolni I n B C D (A) TDS-1B-1 TDS-1C-1 TDS-1D-1 1 TDS-1B-2 TDS-1C-2 TDS-1D-2 2 TDS-1B-4 TDS-1C-4 TDS-1D-4 4 TDS-1B-6 TDS-1C-6 TDS-1D-6 6 TDS-1B-10 TDS-1C-10 TDS-1D TDS-1B-16 TDS-1C-16 TDS-1D TDS-1B-20 TDS-1C-20 TDS-1D TDS-1B-25 TDS-1C-25 TDS-1D TDS-1B-32 TDS-1C-32 TDS-1D TDS-1B-40 TDS-1C-40 TDS-1D TDS-1B-50 TDS-1C-50 TDS-1D TDS-1B-63 TDS-1C-63 TDS-1D Tropolni I n B C D (A) TDS-3B-1 TDS-3C-1 TDS-3D-1 1 TDS-3B-2 TDS-3C-2 TDS-3D-2 2 TDS-3B-4 TDS-3C-4 TDS-3D-4 4 TDS-3B-6 TDS-3C-6 TDS-3D-6 6 TDS-3B-10 TDS-3C-10 TDS-3D TDS-3B-16 TDS-3C-16 TDS-3D TDS-3B-20 TDS-3C-20 TDS-3D TDS-3B-25 TDS-3C-25 TDS-3D TDS-3B-32 TDS-3C-32 TDS-3D TDS-3B-40 TDS-3C-40 TDS-3D TDS-3B-50 TDS-3C-50 TDS-3D TDS-3B-63 TDS-3C-63 TDS-3D Dvopolni B C D (A) TDS-2B-1 TDS-2C-1 TDS-2D-1 1 TDS-2B-2 TDS-2C-2 TDS-2D-2 2 TDS-2B-4 TDS-2C-4 TDS-2D-4 4 TDS-2B-6 TDS-2C-6 TDS-2D-6 6 TDS-2B-10 TDS-2C-10 TDS-2D TDS-2B-16 TDS-2C-16 TDS-2D TDS-2B-20 TDS-2C-20 TDS-2D TDS-2B-25 TDS-2C-25 TDS-2D TDS-2B-32 TDS-2C-32 TDS-2D TDS-2B-40 TDS-2C-40 TDS-2D TDS-2B-50 TDS-2C-50 TDS-2D TDS-2B-63 TDS-2C-63 TDS-2D I n štiripolni B C D (A) TDS-4B-1 TDS-4C-1 TDS-4D-1 1 TDS-4B-2 TDS-4C-2 TDS-4D-2 2 TDS-4B-4 TDS-4C-4 TDS-4D-4 4 TDS-4B-6 TDS-4C-6 TDS-4D-6 6 TDS-4B-10 TDS-4C-10 TDS-4D TDS-4B-16 TDS-4C-16 TDS-4D TDS-4B-20 TDS-4C-20 TDS-4D TDS-4B-25 TDS-4C-25 TDS-4D TDS-4B-32 TDS-4C-32 TDS-4D TDS-4B-40 TDS-4C-40 TDS-4D TDS-4B-50 TDS-4C-50 TDS-4D TDS-4B-63 TDS-4C-63 TDS-4D I n PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran! E/15

17 Odklopniki Odklopniki TDA Aparati s karakteristikami B in C razpolagajo z novimi konstrukcijami in s povečano sposobnostjo za kratki stik (10 ka). Montaža aparata je izvedljiva tudi s pomočjo igličastih in/ali viličastih zbiralk. Nazivna moč kratkega stika 10 ka Nazivna električna moč (I n ) 1-63 A Število polov 1, 2, 3, 4 Krivulja odklopa B, C EN EN TDA Enopolni Tropolni I n B C (A) TDA-1B-1 TDA-1C-1 1 TDA-1B-2 TDA-1C-2 2 TDA-1B-4 TDA-1C-4 4 TDA-1B-6 TDA-1C-6 6 TDA-1B-10 TDA-1C TDA-1B-13 TDA-1C TDA-1B-16 TDA-1C TDA-1B-20 TDA-1C TDA-1B-25 TDA-1C TDA-1B-32 TDA-1C TDA-1B-40 TDA-1C TDA-1B-50 TDA-1C TDA-1B-63 TDA-1C I n B C (A) TDA-3B-1 TDA-3C-1 1 TDA-3B-2 TDA-3C-2 2 TDA-3B-4 TDA-3C-4 4 TDA-3B-6 TDA-3C-6 6 TDA-3B-10 TDA-3C TDA-3B-13 TDA-3C TDA-3B-16 TDA-3C TDA-3B-20 TDA-3C TDA-3B-25 TDA-3C TDA-3B-32 TDA-3C TDA-3B-40 TDA-3C TDA-3B-50 TDA-3C TDA-3B-63 TDA-3C Dvopolni I n B C (A) TDA-2B-1 TDA-2C-1 1 TDA-2B-2 TDA-2C-2 2 TDA-2B-4 TDA-2C-4 4 TDA-2B-6 TDA-2C-6 6 TDA-2B-10 TDA-2C TDA-2B-13 TDA-2C TDA-2B-16 TDA-2C TDA-2B-20 TDA-2C TDA-2B-25 TDA-2C TDA-2B-32 TDA-2C TDA-2B-40 TDA-2C TDA-2B-50 TDA-2C TDA-2B-63 TDA-2C štiripolni I n B C (A) TDA-4B-1 TDA-4C-1 1 TDA-4B-2 TDA-4C-2 2 TDA-4B-4 TDA-4C-4 4 TDA-4B-6 TDA-4C-6 6 TDA-4B-10 TDA-4C TDA-4B-13 TDA-4C TDA-4B-16 TDA-4C TDA-4B-20 TDA-4C TDA-4B-25 TDA-4C TDA-4B-32 TDA-4C TDA-4B-40 TDA-4C TDA-4B-50 TDA-4C TDA-4B-63 TDA-4C ETL-SEMKO CERTIFICATE NO TÜV MEEI TEST DOCUMENTATION M IECEE-CB CERTIFICATE NO. SE E/16

18 Odklopniki Odklopniki za velike tokove KMH Aparate so prvotno načrtovali za zaščito električnih krogov, kjer ustaljena vrednost nazivnega termičnega toka trajno prekorači vrednost 63 A. Ta vrednost je obenem vrednost največjega člena zaščitnih odklopnikov pred prekomernim tokom, ki se uporabljajo za gospodinjske in za podobne namene. Glede na nazivno električno moč je plastično ohišje naprav po polih široko 1,5 modula. Odklop se lahko zgodi z dvojnim sprožilcem: žično kovinskim in termičnim (v primeru preobremenitve) ali z elektromagnetnim hitrim sprožilcem (v primeru kratkega stika) oziroma ročno. Naprave razpolagajo z optičnim zaznavalcem pozicije na mehansko delovanje. Delovanje polov večpolnih izvedb se zgodi istočasno, stikalni ročaji pa so tudi povezani. Nazivna pogonska napetost 230 / 400 V AC Razred električne omejitve 3 Električna življenjska doba min priključkov Mehanska življenjska doba: min priključkov Varovalka 125A gg Zaščita pred zunanjimi vplivi Stopnja zaščite plastičnega ohišja z odporom na udarce ter na UV žarke je IP 40 Termični sprožilec z zunanje strani ni dostopen. Način montaže Na 35 7,5 mm montažne tire Način spoja: Z vijačno stopično sponko Uporaben vodnik: mm 2 Možnost zapiranja: Zaplombiranje stikalnega ročaja v poziciji OFF Temperatura okolja: -25 C C Nazivna moč kratkega stika 6 ka Nazivna električna moč (I n ) A Število polov 1, 2, 3, 4 Krivulja odklopa C Krivulja odklopa KMH EN I n C (A) KMH KMH KMH KMH Enopolni I n C (A) KMH KMH KMH KMH Tropolni I n C (A) KMH KMH KMH KMH Dvopolni I n C (A) KMH KMH KMH KMH štiripolni E/17

19 Kombinirana zaščitna stikala KVK- Kombinirana zaščitna stikala (v širini 1 modula) Naprava je bila prvotno narejena za uporabo na področju električnih montaž (instalacija) v gradbeništvu, kjer je istočasno primerna tudi za zaščito delavcev pred električnim udarom, za zaščito pred pred obremenitvijo in kratkim stikom. Za uporabo je primerna predvsem v električnih krogih prostorov, v katerih nameravamo imeti večjo varnost. Centralni transformator električno zaščitnega stikala magnetni hitri sprožilec za primer kratkega stika in bimetalni termični sprožilec za primer prenapetosti, se nahajo v eni in isti hiši. Naprava razpolaga z optičnim indikatorjem, ki z rdečo signalizira, če se je odklop zgodil zaradi kakšne napake (preobremenitev, kratek stik). V primeru ročnega izklopa se rdeč indikator ne prižge. O ustreznem delovanju električnozaščitnega stikala naprave se lahko prepričamo s pritiskom na preizkusno tipko z oznako»t«. Preizkus je priporočljivo izvajati tedensko. Nazivna delovna napetost 240 V AC Nazivni tok (A) Nazivna odklopna električna napaka (ma) 6, 10, 16, 20, 25, 32 30, 100, 300 Nazivna izolacijska napetost 690 V Nazivna moč kratkega stika 3 ka Nazivni odpor napetostnega sunka (1,2/50μs): 6 kv(1,2/50μs) Način delovanja AC Uporabljena predvarovalka: maks. 40A gg Občutljivost Električno izmenični Kratki stik (s predvarovalko) 25 ka Nazivna moč stikala: maks. 300A (cos ϕ = 0.65) Krivulja odklopa B, C Električna življenjska doba min pozicijskih sprememb Mehanska življenjska doba: min pozicijskih sprememb Krivulja odklopa Zaščita pred zunanjimi vplivi: Plastični ovoj z zaščito IP 40, odporen na udarce in na UV žarke Naprava za termični odklop z zunanje strani ni dostopen Število polov: 2 Način montaže: Na 35 7,5 mm-ske montažne tire Način spoja: Z vijačnimi sponkami Uporaben vodnik 1, mm 2 Možnost zapiranja: Zaplombiranje stikalnega ročaja v poziciji OFF Temperatura okolja: -25 C C Pripadajoči deli ED Razdelilne omare (glej stran E/41-43.) 35/7.5SIN... Montažni tiri po standardu EN (glej stran J/9) EN EN B C IECEE-CB CERTIFICATE NO. SE ETL-SEMKO CERTIFICATE NO KVK. Tracon. koda Nazivni tok Nazivni električni tok z B C (A) napako za odklop (ma) KVKB-6/03 KVK-6/ KVKB-6/10 KVK-6/ KVKB-6/30 KVK-6/ KVKB-10/03 KVK-10/ KVKB-10/10 KVK-10/ KVKB-10/30 KVK-10/ KVKB-16/03 KVK-16/ KVKB-16/10 KVK-16/ KVKB-16/30 KVK-16/ KVKB-20/03 KVK-20/ KVKB-20/10 KVK-20/ KVKB-20/30 KVK-20/ KVKB-25/03 KVK-25/ KVKB-25/10 KVK-25/ KVKB-25/30 KVK-25/ KVKB-32/03 KVK-32/ KVKB-32/10 KVK-32/ KVKB-32/30 KVK-32/ E/18

20 Kombinirana zaščitna stikala KVKVE Kombinirana zaščitna stikala (v širini 1 modula) Naprava je bila prvotno narejena za uporabo na področju električnih montaž (instalacija) v gradbeništvu, kjer je istočasno primerna tudi za zaščito delavcev pred električnim udarom, za zaščito pred obremenitvijo in kratkim stikom. Za uporabo je primerna predvsem v električnih krogih prostorov, v katerih nameravamo imeti večjo varnost. Centralni transformator električno zaščitnega stikala magnetni hitri sprožilec za primer kratkega stika in bimetalni termični sprožilec za primer prenapetosti, se nahajo v eni in isti hiši. Naprava razpolaga z optičnim indikatorjem, ki z rdečo signalizira, če se je odklop zgodil zaradi kakšne napake (preobremenitev, kratek stik). V primeru ročnega izklopa se rdeč indikator ne prižge. O ustreznem delovanju električnozaščitnega stikala naprave se lahko prepričamo s pritiskom na preizkusno tipko z oznako»t«. Preizkus je priporočljivo izvajati tedensko. Zaradi svojih mehanskih dimenzij se po eventualni spremembi potreb lahko enostavno montira na mesto že obstoječega varovalnega telesa (odklopnika) Nazivni tok (A) 6, 10, 13, 16, 20, 25, 32 Nazivna delovna napetost 240 V AC Nazivna odklopna električna napaka (ma) 30, 100 Nazivna izolacijska napetost 690 V Nazivni odpor napetostnega sunka (1,2/50μs): 6 kv(1,2/50μs) Nazivna moč kratkega stika 6 ka Uporabljena predvarovalka: maks. 40A gg Način delovanja AC Kratki stik (s predvarovalko) 25 ka Občutljivost Električno izmenični Nazivna moč stikala: maks. 300A (cos ϕ = 0.65) Krivulja odklopa B, C Električna življenjska doba min pozicijskih sprememb Mehanska življenjska doba: min pozicijskih sprememb Zaščita pred zunanjimi vplivi: Plastični ovoj z zaščito IP 40, odporen na udarce in na UV žarke Naprava za termični odklop z zunanje strani ni dostopen Način montaže: Na 35 7,5 mm-ske montažne tire Način spoja: Z vijačnimi sponkami Uporaben vodnik 1, mm 2 Možnost zapiranja: Zaplombiranje stikalnega ročaja v poziciji OFF Temperatura okolja: -25 C C Vklopni diagram: EN Krivulja odklopa EN IECEE-CB CERTIFICATE NO. CN15592 EN B C Nazivni tok Nazivni električni tok z B C (A) napako za odklop (ma KVKVEB-6/30 KVKVE-6/30 6 A 30 ma KVKVEB-6/100 KVKVE-6/100 6 A 100 ma KVKVEB-10/30 KVKVE-10/30 10 A 30 ma KVKVEB-10/100 KVKVE-10/ A 100 ma KVKVEB-13/30 KVKVE-13/30 13 A 30 ma KVKVEB-13/100 KVKVE-13/ A 100 ma KVKVEB-16/30 KVKVE-16/30 16 A 30 ma KVKVEB-16/100 KVKVE-16/ A 100 ma KVKVEB-20/30 KVKVE-20/30 20 A 30 ma KVKVEB-20/100 KVKVE-20/ A 100 ma KVKVEB-25/30 KVKVE-25/30 25 A 30 ma KVKVEB-25/100 KVKVE-25/ A 100 ma KVKVEB-32/30 KVKVE-32/30 32 A 30 ma KVKVEB-32/100 KVKVE-32/ A 100 ma E/19

21 Kombinirana zaščitna stikala KVKV- Kombinirana zaščitna stikala (v širini 1 modula) Kombinirano zaščitno stikalo je naprava, namenjena predvsem za uporabo pri električnih inštalacijah v zgradbah, in je primerna za zaščito oseb pred električnim udarom, za zaščito pred preobremenjenostjo in pred kratkim stikom. Posebej je primerna za tokokroge tistih prostorov, v katerih želimo ustvariti intenzivnejšo zaščito (npr. otroška soba, bolniška soba itd.). Nalogo skupnega izmenjevalca toka - za opravljanje omenjenih treh funkcij vseh, v hiši nameščenih zaščitnih elektro-stikal opravljata elektromagnetni sprožilni odklopnik in bimetalni termični prenapetostni odklopnik. Naprava tokokrog zaščitenega porabnika prekine enopolarno. Rdeča lučka na optičnem indikatorju označuje, da je naprava vklopljena. Delovanje zaščitnega elektro-stikala lahko preverimo s pritiskom na gumb»t«kontrolo opravimo vsaj enkrat mesečno.. Nazivni tok 6; 10; 16; 20; 25, 32 Nazivni odklopni okvarni tok (ma) 30; 100 Nazivna kratkostična zmogljivost prekinitve 10 ka Pogonski tip AC Občutljivost Izmenični tok Krivulja odklopa B,C KVKV Krivulja odklopa B C Nazivna pogonska napetost: AC Nazivna izolacijska napetost: 690 V, AC V Nazivna udarna napetost (1,2/50μs): 6 kv Uporabljena predvarovalka: maks. 40 A gg Kratkostična zmogljivost (s predvarovalko): 25 ka Stikalna zmogljivost: maks. 300A (cos ϕ =0,65) Električna življenjska doba: 4000 sprememb položaja Mehanska življenjska doba: sprememb položaja Zaščita pred zunanjimi vplivi: Plastično ohišje, odporno na udarce in UV žarke Termični odklopnik od zunaj ni dosegljiv Število polov: 1 Stopnja zaščite: IP 40 Montaža: na 35 7,5 mm montažni tir Priklop: z vijačnimi sponkami Prerez priklopnega voda: 1,0-16 mm² Zaprtost: stikalna ročka je lahko v položaju KI zapečatena Temperatura okolja: C Oprema ED razdelilna omara (glej E/41-43.) 35/7.5SIN... montažni tiri po EN (glej J/9.) TFSS... Zbiralke (glej stan J/8) Pogonski Nazivni tok Nazivni električni tok z B C tip (A) napako za odklop (ma) KVKVB-6/03 KVKV-6/03 AC 6 30 KVKVB-6/10 KVKV-6/10 AC KVKVB-10/03 KVKV-10/03 AC KVKVB-10/10 KVKV-10/10 AC KVKVB-16/03 KVKV-16/03 AC KVKVB-16/10 KVKV-16/10 AC KVKVB-20/03 KVKV-20/03 AC KVKVB-20/10 KVKV-20/10 AC KVKVB-25/03 KVKV-25/03 AC KVKVB-25/10 KVKV-25/10 AC KVKVB-32/03 KVKV-32/03 AC KVKVB-32/10 KVKV-32/10 AC KVKVB-G16/30 KVKV-G16/30 A KVKVB-G16/100 KVKV-G16/100 A TÜV MEEI TEST DOCUMENTATION IECEE-CB ETL-SEMKO M EN SE Priklop Priklop zaščitnih stikal mora potekati natanko po navodilih, priloženih k priključnim sponkam. Vhodni fazni vod je potrebno priključiti na vtičnico L IN, porabnikov (izhodni) pa na L OUT. Modri (ničelni), fiksno napeljan vodnik je potrebno priključiti na vhodni ničelni vodnik. Na vezno sponko N OUT pa priključimo porabnikov ničelni vodnik. Bel, fiksno napeljan vodnik je potrebno priključiti na ozemljitveno omrežje. T E/20

22 Omrežna zaščitna stikala Omrežno zaščitna stikala- Fid stikala To je najsodobnejše stikalo za zaščito pred posrednim stikom z električnim omrežjem, v nekaterih primerih celo zagotavlja tudi zaščito pred neposrednim stikom. Omrežno zaščitno stikalo se vklopi avtomatično, ko jakost električne napake (na primer napaka pri izolaciji, zapora naprave,...) v električnem omrežju doseže kritični nivo. Namestitev zaščitnega stikala je priporočljiva, v nekaterih primerih pa celo obvezna, kot npr. pred stičnicami na prostem, v gradbenih omarah, pri uporabi betonskih mešalnikov, v kopalnicah s penečimi kopelmi Pri neodvisnem stiku je v primeru večjih vrednosti potrebno uporabiti predvarovalko. Nazivna pogonska napetost: 230 / 400 V Nazivna napetost izolacije: 500 V Primerna varovalka: NF tip: maks. 63 A gg TFV/G tip: 80 A gg (16, 25, 40 A) TFV/G tip: 100 A gg (63 A) TFVH tip: 125 A gg ( A) Pripadajoča oprema Odpornost na kratki stik (z varovalko): 25 ka Električna življenjska doba: priključkov Mehanska življenjska doba: priključkov Zaščita pred zunanjimi vplivi: Na udarce in na UV odporna prevleka iz umetne mase Zaščitna stopnja: IP 40 Način priključitve: Z vijačnimi sponkami Presek dovoda: 2, mm 2 Temperatura okolja: -25 C C Naziv NF TFV TFVH TFG TFIG ED razdelilne škatle TFSS-... Standardne in viličaste zbiralke TFSS-1CS vijačna sponka - 35/7.5 SIN Montažni tiri, po standardu EN EN Izvedbe Tracon Nazivni tok Nazivni tok Nazivni električni tok z Tip koda (A) kratkega stika napako za odklop (ma) delovanja Občutljivost NF 25, 40, 63 6 ka 30, 100, 300, 500 AC TFV 16, 25, 40, 63 6 ka 30, 100, 300 AC Izmenični tok (AC) TFVH 80, 100, ka 30, 100, 300 AC TFG 16, 25, 40, 63 6 ka 30, 100, 300 A; AC Izmenični in utripajoči TFGA 16 (primerno za vtikač) 6 ka 30 A; AC enosmerni tok TFIG 16, 25, 40, 63, 80, ka 30, 100, 300 A; AC Omrežno zaščitno stikalo NF Omrežno zaščitno stikalo je primerno za odklopnike tipa C60N. Število polov Nazivna napetost (A) Nazivni električni tok z napako za odklop (ma) NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF2P NF4P NF4P NF4P NF4P NF4P NF4P NF4P NF4P NF4P NF4P NF4P NF4P E/21

23 Omrežna zaščitna stikala Omrežno zaščitno stikalo TFG Nova konstrukcija je primerna za odklopnike tipa TDZ, TDS in TDA. Razpolaga z izmenično in utripajočo se, enosmerno električno občutljivostjo. ETL-SEMKO CERTIFICATE NO A, AC TFG IECEE-CB CERTIFICATE NO. CN-2734 Število polov Nazivna elektrika (A) Nazivni električni tok z napako za odklop (ma) TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG TFG Električni zaščitni adapter tipa TFGA Omrežno zaščitno stikalo se avtomatsko vklopi, ko velikost električne napake (na primer napaka pri izolaciji, zapora naprave,...) v električnem omrežju doseže kritični nivo. Namestitev zaščitnega stikala je priporočljiva, v nekaterih primerih pa celo obvezna pred stičnicami na prostem, v gradbenih omarah, pri uporabi betonskih mešalnikov, v kopalnicah s penečimi kopeli,... Uporablja se za zaščito pred posrednim stikom z električnim omrežjem, v nekaterih primerih zagotavlja celo zaščito tudi pred neposrednim stikom. Adapter se avtomatično vklopi, ko velikost napačnega toka (na primer napaka pri izolaciji, zapora naprave,...) v električnem omrežju doseže kritični nivo. Ker je prenosljivega značaja, je primerno za uporabo pri vsakem omrežju, kjer ni vgrajene zaščite pred omrežno-zaščitnim stikalom. Napravo vklopimo z gumbom RESET. Pred prvo uporabo je potrebno adapter pregledati z gumbom TEST, s pomočjo katerega mora adapter izključiti vtikač iz omrežja. V primeru stalne uporabe je priporočljivo, da je adapter z uporabo TEST gumba od začetka uporabe minimalno enkrat letno preverjen. Po priključitvi adapterja moramo napravo, katero nameravamo zaščititi, ETL-SEMKO CERTIFICATE NO. vključiti v vtičnico adapterja. A, AC Napetost polnjenja: Nazivna napetost: Nazivna nasičenost: Sprožilna električna napaka: Čas izklopa: 230 V AC 50 Hz 16 A 3600 W 30 ma < 30 ms Zaščitni kontakt Tip Stopnja zaščite TFGA-1 stranski normalni IP 40 TFGA-4 stranski z zaklopnim pokrovom IP 44 TFGA-1F iglični normalni IP 40 TFGA-4F iglični z zaklopnim pokrovom IP EN HD 639 S1 TÜV MEEI TEST DOCUMENTATION M E/22

24 Omrežna zaščitna stikala Omrežno zaščitno stikalo tipa TFV Nova konstrukcija, primerna za odklopnike tipa TDZ in TDA. Število polov Nazivna napetost (A) Nazivni električni tok z napako za odklop (ma) TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TFV TÜV MEEI TEST DOCUMENTATION IECEE-CB CERTIFICATE NO. CCA CERTIFICATE NO. D0461V092 EN HU-328, CN 872 CCA/HU0212/A1 TFVH- Tokovna zaščitna stikala za velike tokove Tokovna zaščitna stikala za odklopnike za velike tokove KMH Število polov Nazivna napetost (A) Nazivni električni tok z napako za odklop (ma) TFVH TFVH TFVH TFVH TFVH TFVH TFVH TFVH TFVH TÜV MEEI TEST DOCUMENTATION M E/23

25 Omrežna zaščitna stikala Nadtokovno zaščitno stikalo, kombinirano z avtomatskim ponovnim vklopom A, AC Splošni opis Naprava služi za ponovni vklop (po prenehanju pojavov, ki so povzročili izklop) zaščitne naprave, ki se je izklopila zaradi večjega sinusnega ali pulznega enosmernega okvarnega toka oz. zaradi atmosferskega pojava, ki je povzročil nadtok. Izdelek se priporoča zlasti na območjih, kjer ni stalnega upravljalnega osebja (npr. telekomunikacijske postaje, krmiljenje signalizacije, oddaljene vklopne naprave) in bi ob izklopu varnostne naprave prišlo do daljše prekinitve delovanja. Okvara, ki je povzročila izklop, v večini primerov hitro mine, zato je zastoj delovanja obravnavan kot neutemeljen, saj povzroča resno izgubo. Delovanje Odklopnik se enostavno montira in nastavi. Za vklop zadostuje potegniti na stran izbočeni pokrov na prednji plošči in izbrati samodejni način delovanja. Če napravi po vseh nastavljenih poskusih (1-8) ponovnega vklopa ne uspe zagnati nadtokovnega stikala, ostane v stanju mirovanja. Po vzpostavitvi nemotenega omrežja oz. odpravi okvare na omrežju se nadtokovno stikalo lahko vklopi tudi ročno. Pri vzdrževalnih delih mora upravjalec drsno tipko na prednji strani odklopnika še pred izklopom postaviti v stanje OFF (IZKLOP), sicer se bo naprava avtomatično vklopila. Po potrebi se lahko naročijo tudi izvedbe s ključavnico, da se prepreči neželeni vklop. Nadtokovno zaščitno stikalo Motorsko avtomatsko zaščitno stikalo Nazivni tok 25 A, 40 A, 63 A, 80 A - Nazivni tok napake 30 ma, 100 ma, 300 ma - Nazivna kratkostična zmogljivost 10 ka - Nazivna napetost 240 / 415 V ~ V ~ Tok brez obremenitve - 1,5 VA Število nastavljivih ponovnih vklopov - 1, 2, 4, 6, 8 Izklopni čas 0,1 s 1 s Vklopni čas - 2 s Nastavljivi ponovni vklop zakasnitveni čas s Delovanje z LED s povratnim signalom - Zelena: ON, Rdeča: OFF, Utripajoče rdeča: med ponovnim vklopom Ročni izklop in vklop Z ročico Izbočeno drsno stikalo Električna življenjska doba vklopov Mehanska življenjska doba vklopov Obremenitev pomožnega kontakta VAC, 5 A Vhod daljinskega upravljalca - NC / NO / CO Temperatura okolja C C Stopnja zaščite Ohišje: IP40, Priključki: IP20 Ohišje: IP40, Priključki: IP20 Inštalacijski vodnik - prerez Maks. 25 mm² Maks. 1,5 mm² 2-polni Nazivni tok IΔn= 30 ma IΔn= 100 ma IΔn= 300 ma I th (A) TFIG TFIG TFIG TFIG TFIG TFIG TFIG * TFIG * TFIG TFIG TFIG TFIG TFIG TFIG TFIG *na zalogi, izvedbe po posebnem naročilu dobavljamo v roku 4 tednov 4-polni Nazivni tok IΔn= 30 ma IΔn= 100 ma IΔn= 300 ma I th (A) TFIG TFIG TFIG TFIG TFIG TFIG TFIG TFIG * TFIG TFIG TFIG TFIG * 63 TFIG TFIG TFIG IECEE-CB CERTIFICATE NO. SEMKO CERTIFICATE NO. EN EN SE SH V1 E/24

26 Omrežna zaščitna stikala Nadzorni deli naprave Elementi za nastavitev in upravljanje motorskega odklopnika se nahajajo na desni strani izbočenega ohišja. To so: Pomožna stikala, neodvisna od potenciala, in priključne sponke daljinskega upravljanja so nameščene v eni vrsti na avtomatiki. Vezava teh je sledeča: NC pomožno stikalo za odpiranje NO pomožno stikalo za zapiranje vezava tipke NO za delovanje izklopa vezava tipke NO za delovanje vklopa Tipka z oznako Reset Counter služi za brisanje digitalnega štetja izklopov in za vzpostavitev stanja normalnega, običajnega delovanja. Zaslon LED s spreminjajočo svetlobo in napisom Power daje sledeče informacije o stanju delovanja kombinirane naprave: - Zelena: običajno delovanje; - Rdeča: zapahnjeno stanje; - Utripajoča rdeča: ponovno vklapljanje v teku. S pomočjo nastavljivega gumba na levi strani naslednje vrstice lahko izberete število poskusov vklopa (1, 2, 4, 6 ali 8) v enem nizu. Z gumbom na desni strani se nastavi premor med intervali ponovnih poskusov vklopa odklopnika (10; 30; 60; 120 ali 180 s). Pod temi se na digitalnem zaslonu nahaja števec izklopa oz. pod tem priključne spojke napajalne napetosti L in N avtomatike. DRSNO STIKALO IECEE-CB CERTIFICATE NO. SEMKO CERTIFICATE NO. EN EN SE SH V1 Potrebne informacije za priključitev naprave Glavni tokokrog zaščitenega potrošnika se na običajen način priklopi na enoto nadtokovnega zaščitnega stikala. Enoto motorskega avtomatskega odklopnika napaja napetost 230 V, 50 Hz, ki jo je potrebno pravilno priklopiti na polarnostno zaščito, označeno s črkama L in N. Napetost za delovanja glavnega električnega omrežja se pridobi iz priključnih spojk nadtokovnega zaščitnega stikala oz. od ene neodvisne napajalne točke. Uporaba in varnost cuit ker Supply L N Remote alarm ON LOCKED CLOSE OPEN COMMON Napravo napajajte z ustrezno nazivno napetostjo. Pred montažo naprave izklopite napetostne vhode. Za spremljanje breznapetostnega stanja zmeraj uporabljate ustrezni merilec napetosti. Montažo naprave lahko opravi le strokovnjak ob upoštevanju vseh predpisov. L IN N L OUT N L N To Load L N 230 V AC E/25

27 Vrstne naprave TIK- Močnostni odklopnik za večje potrošnike Razstavne sklopke so namenjene predvsem za elektroinštalacije zgradb, v katerih se uporabljajo kot glavna stikala za nenehno priključene potrošnike večjega toka (na primer ogrevalne peči, bojleri za vročo vodo, ognjišča, itd.). Te naprave so istočasno primerne tudi za razstavljanje (segmentiranje) električnih krogov, kajti oddaljenost med odprtimi kontakti je dvakrat večja od zračne razdalje, ki zagotavlja nazivno izolacijsko napetost. Glede na izklopljeno stanje, lahko smatramo, da je električni krog v napetostno razbremenilnem stanju, v kolikor so vsi poli električnega kroga zaščiteni na ta način. Nazivna pogonska napetost: 240/415 V AC, ali 415 V AC Nazivna izolacijska napetost: 690 V Nazivna moč kratkega stika: 6 kv ( 1,2/50μs) Obstojnost na kratki stik (z varovalko) 25 ka (max. 250 A gg/gl) A (maks. 125 A gg/gl) A Moč vklopa: maks. 500A (cos ϕ = 0.65) Električna življenjska doba: min pozicijskih sprememb Mehanska življenjska doba: min pozicijskih sprememb Zaščita pred zunanjimi vplivi: Plastično ohišje je odporno na udarce in na UV žarke, zaščita je IP 40 Način montaže: Na 35 7,5 mm montažne tire Način priključitve: Z vijačnimi sponkami Presek sponke: mm 2 ( A) mm 2 ( A) Možnost zapiranja: Možnost zaplombiranja stikalnega ročaja v poziciji»off«temperatura okolja: -25 C C A Dodatni deli ED TFSS-1CS 35/7.5SIN... Razdelilne škatle (glej stran E/43.) Vijačna vezna sponka (glej stran J/8.) Montažni tiri po EN (glej stran J/9.) A Z enim polom I n (A) TIK TIK TIK TIK TIK TIK TIK TIK TIK TIK S tremi poli I n (A) TIK TIK TIK TIK TIK TIK TIK TIK TIK TIK Z dvema poloma I n (A) TIK TIK TIK TIK TIK TIK TIK TIK TIK TIK S štirimi poli I n (A) TIK TIK TIK TIK TIK TIK TIK TIK TIK TIK E/26

28 Vrstne naprave Vrstni preklopniki Z njihovo uporabo lahko ohmske tokokroge (tudi zmerne preobremenitve) vključimo, izključimo ali preklopimo, celo v več različnih polih. Tridelna stikala z 1, 2, 3 oz. 4-stičnimi izmenjalniki. Omogočajo manualni preklop z enega tokokroga v drugi tokokrog. Stopničasto razvrščene priključne sponke nam olajšajo montažo. Uporabni so v vodilnih sistemih (ročno delovanje izključeno avtomatično delovanje), za preklop pri merilnih tokokrogih (npr. merjenje napetosti, frekvence...). Nazivna pogonska napetost U e : 240/400 V AC Zagonski tok (AC-21): I e = I th Nazivna izolacijska napetost: 690 V~ Zdržna udarna napetost: 6 kv Električna življenjska doba (kj): Mehanska življenjska doba (kj): Tok kratkega stika (z varovalko): 10 ka (maks. 63 A gg/gl) Zaščita pred zunanjimi vplivi: Zaščita pred udarci in UV žarki Zaščita IP 40 Montaža: Montažni tiri 35 7,5 mm Pečatenje: V vseh treh pozicijah se lahko zapečati Vodnik za vezavo: 1-16 mm 2 (upogljiv), 1-16 mm 2 (polni) Temperatura okolja: C EN EN TÜV MEEI TEST DOCUMENTATION polno Nazivna»C«napetost I th (A) SVK SVK SVK polno Nazivna»C«napetost I th (A) SVK SVK SVK I 0 II I 0 II polno 4-polno Nazivna»C«napetost I th (A) SVK SVK SVK Nazivna»C«napetost I th (A) SVK SVK SVK I 0 II I 0 II PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran! E/27

29 Vrstne naprave Inštalacijski kontaktorji Inštalacijske kontaktorje tipa THK so razvili za vklop/izklop nenehno priključenih potrošnikov električne energije relativno velike moči (na primer bojleri za vročo vodo, ogrevalne peči, reklamni napisi, itd.), ki jih je potrebno upravljati daljinsko. Njihova uporaba je mogoča v primerih kot so tokokrogi stopniščne razsvetljave v stavbah, višjih od treh nadstropij, kjer se z njihovo pomočjo lahko poveča vklopna moč kontakta časovnega stikala. Kontaktorji, vgrajeni v plastično ohišje, so proizvedeni z dvema, s tremi ali štirimi kontakti, razpolagajo z vijačnimi priključnimi sponkami in jih je primerno montirati na 35 7,5 mm-ski montažni tir. EN Osnovni tehnični podatki Lastna moč porabe maks. 7 VA Vodnik za priklop 1-16 / 1-25 mm 2 Temperatura okolja C Naznačena izolacijska napetost U i 500 V Naznačena obratovalna napetost U e 230/400 V Uporabna varovalka (gg) A Pogostost vklopa (pozicijska sprememba/ura) 600 Stopnja zaščite (vgrajeno) IP 40 Stopnja zaščite priključne sponke IP 20 Električna življenjska doba (pozicijska sprememba) Mehanska življenjska doba (pozicijska sprememba) Naznačena Naznačeni Nazivni pogonski tok I e (A) obratovalna tok napetost I n AC1/AC7a AC3 (400V) AC7b U m Kontakti THK V AC 20 A NO THK /1NO+1NC/ 24 V AC 20 A NO+1NC THK V AC 20 A NO THK2-20/1NO+1NC/ 230 V AC 20 A NO+1NC THK V AC 32 A NO THK V AC 32 A NO THK V AC 40 A NO THK V AC 40 A NO THK V AC 20 A NO THK V AC 20 A NO THK V AC 32 A NO THK V AC 32 A NO THK V AC 40 A NO THK V AC 40 A NO THK V AC 20 A NO THK V AC 20 A NO THK V AC 32 A NO THK V AC 32 A NO THK V AC 40 A NO THK V AC 40 A NO THK V AC 63 A NO THK V AC 63 A NO THK4-63/2NO+2NC/ 230 V AC 63 A NO+2NC THK /2N0+2NC/ 24 V AC 63 A NO+2NC THK2-20 THK2-32, 2-40, 3-20, 4-20 THK3-32, 3-40, 4-32, 4-40, 4-63 A1 A2 A1 A2 A1 A2 A1 A2 A1 A2 2 NO 1 2 1NO+1NC 1 2NO+2NC NO NO E/28

30 Vrstne naprave Stopniščno časovno stikalo Primerni so za varčno uporabo, oziroma vklop, kratkoročno delovanje (od 30 sekund do maks. 20 minut) električnih naprav, predvsem svetil (npr. stopniščne, dvoriščne luči) ter za avtomatski izklop po poteku nastavljenega časa. Način montiranja: na montažno letev 35x7,5 mm. Obratovalna napetost: 230 V AC Dolžina vodov elektročnega kroga tipk: maks. 250 m Električna življenjska doba: vklopov Presek vodnikov (trdni) ,5 mm 2 Temperatura okolja: -10 C C (upogljivi) mm 2 Temperatura skladiščenja: -25 C C Stopnja zaščite (priključne spojke): IP 20 Maks. število tipk: maks. 50 kom (po vgradnji): IP 40 Tracon Nastavljivi čas Največja obremenitev koda (kontinuirani) Poraba Maks. moč Z žarnicami S fluo cevmi TLA-3 30 s 20 min 1 VA 16 A / 230 V AC; (cos ϕ = 1) max W max. 800 W S pomočjo stikala na sprednji strani plošče lahko izbirate med stalnim in avtomatskim obratovanjem. 3-vodna napeljava 4-vodna napeljava Vrstna signalna svetila LED Družina vrstnih modularnih signalnih svetil z LED virom svetlobe za ponazarjanje prisotnosti napetosti omrežja. Optično se prikazujeta prisotnost napetosti in delovno stanje naprave. V tipu SLJL-AC230-SZP so nameščena tri LED signalna svetila, v trifaznem omrežju vsak LED prikazuje napetost naprave, širine enega modula. Montaža: na montažno letev 35 7,5 mm. Nazivna napetost: 230 V AC Nazivna frekvenca: 50/60 Hz Moč porabe: maks. 0,8 W Življenjska doba delovnih ur Razred zaščite pred dotikom II. Stopnja zaščite: IP 20 Montažni vodnik: 1 mm 2 25mm 2 Temperatura okolja: -25 C C Nazivna Število LED-ov, napetost barva SLJL-AC230-P 230 V AC 1 km. rdeča SLJL-AC230-Z 230 V AC 1 km. zelena SLJL-AC230-S 230 V AC 1 km. rumena SLJL-AC230-F 230 V AC 1 km. bela SLJL-AC230-K 230 V AC 1 km. modra SLJL-AC24-P 24 V AC 1 km. rdeča SLJL-AC24-Z 24 V AC 1 km. zelena SLJL-AC24-S 24 V AC 1 km. rumena SLJL-AC24-F 24 V AC 1 km. bela SLJL-AC24-K 24 V AC 1 km. modra SLJL-AC230-SZP V AC 1 kom zelena, 1 kom rumena, 1 kom rdeča LED Nazivna Število LED-ov, napetost barva SLJL-DC220-P 220 V DC 1 km. rdeča SLJL-DC220-Z 220 V DC 1 km. zelena SLJL-DC220-S 220 V DC 1 km. rumena SLJL-DC220-F 220 V DC 1 km. bela SLJL-DC220-K 220 V DC 1 km. modra SLJL-DC24-P 24 V DC 1 km. rdeča SLJL-DC24-Z 24 V DC 1 km. zelena SLJL-DC24-S 24 V DC 1 km. rumena SLJL-DC24-F 24 V DC 1 km. bela SLJL-DC24-K 24 V DC 1 km. modra E/29

31 Pomožne vrstne naprave Vrstne signalne svetilke Označujejo prisotnost mrežne napetosti, so modularne velikosti in se lahko zaporedno vežejo. Prisotnost napetosti in obratovalno stanje naprave se prikazujeta po optični poti. Način montaže: na montažno letev 35 7,5 mm. Izvor svetlobe Barva C60-LAM-P Tlivka Rdeča C60-LAM-Z Tlivka Zelena C60-LAM-S Tlivka Rumena EN Nazivna napetost: 230 V AC Nazivna frekvenca: 50/60 Hz Moč porabe: 0,6 W Življenjska doba: obratovalnih ur Razred zaščite pred dotikom: II Stopnja zaščite: IP 20 Presek spojnih vodnikov: 1 mm 2 10mm 2 Temperatura okolja: -25 C C A1 C60-LAM A2 Tlivka Vrstni signalni zvonci Vrstni signalni zvonci so velikosti modula in so namenjeni za zvočno signaliziranje, oziroma za opozarjanje. Njihova aplikacija je primerna tako za gospodinjske, kot tudi za industrijske namene. Način montiranja: na montažno letev 35 7,5 mm. Obratovalna napetost C60-CSEN C60-CSEN-24 C60-CSEN-12 C60-CSEN V AC 24 V AC 12 V AC 8 V AC EN Moč porabe: 0,05 W Nazivna frekvenca: 50/60 Hz Razred zaščite pred dotikom: II Stopnja zaščite: IP 20 Jakost zvoka: 60 db Trajni pogon: maks. 60 min Presek spojnih vodnikov: 1 mm 2 10mm 2 Temperatura okolja: -25 C C A1 A2 Varnostni transformator (za zvonce) To so nizkonapetostni, varnostni delilni transformatorji. Oskrbuje nizko napetost z namenom zaščite pred dotikom; poleg napajanja klasičnega zvonca ga je primerno uporabiti tudi za druge namene, kot na primer za napajanje električnih naprav. Maks. sekun- darni tok Sekundarna napetost BT-8/1 4, 8, 12 V AC 0,66 A BT-8/2 8, 12, 24 V AC 0,33 A EN Primarna napetost: 230 V AC Moč porabe: 8 VA Stopnja zaščite: IP 20 Presek spojnih vodnikov: min mm 2 maks mm 2 Montaža: na tir 35 7,5 mm Temperatura okolja: -25 C V, 50 Hz U 1 U 2 U 3 BT V AC V AC E/30

32 Vrstne pomožne naprave Impulzni rele Impulzni releji se uporabljajo za daljinski vklop in izklop tokokrogov, imajo tudi možnost ročnega upravljanja. To so vrstne in dvopozicijske (bistabilne) naprave modularne velikosti. Skozi napravo je potrebno napeljati ničelni in fazni vodnik; stikalni sistem prekinja le fazni vodnik. 1. LED sveti, če je kontakt pogreznjen. 2. LED ne sveti, če je kontakt v sproščeni poziciji. EN Stanje kontaktorjev se spreminja s pritiskom na potisni gumb. Nazivna napetost: 230 V AC Nazivni termični tok: 16 A, 250 V, 50 Hz Nazivna obratovalna napetost: 230 V AC Poraba: 0,02 W Min. impulzni čas: 50 ms Mehanska življenjska doba: 10 5 priključnih ciklov Preklopna frekvenca: 30 ciklov / ura Električna življenjska doba: 10 5 kj (cos ϕ = 1) Električna življenjska doba: kj (cos ϕ = 0,6) Stopnja zaščite: IP 20 Vezalni vodnik: 0,75 mm 2-4 mm 2 Način montaže: Na montažno letev 35 7,5 mm Temperatura okolja: -25 C C L N G G G Gn N L A1 A Priporočena maksimalna obremenitev: Ohmos terhelés (AC-1): Izzólámpa (AC-5b): Fénycső kompenzálás nélkül (AC-5a) Fénycső kompenzálással Kisfeszültségű halogén izzó Induktív terhelés (cos ϕ = 0,6) max W max W max W max. 500 W max W max W 17.5 IMP Pogonska napetost 230 V AC Vrstna vtičnica Primerna je za uporabo v razdelilnih omarah, v omarah za merjenje porabe, v priključnih opremah, npr. pri priključkih lokalne razsvetljave ali orodnih strojev, itd. Možnost obremenitve: 250 V/16 A Uporabni vod: maks mm 2 Način montaže: Na mm montažno tirnico Temperatura okolja: -25 C C CEE 7 IEC TÜV MEEI TEST DOCUMENTATION M Naziv C60-DA z igličnim zaščitnim kontaktom 2P+ C60-DAO z bočnim zaščitnim kontaktom 2P+ C60-DAO C60-DA E/31

33 Urna stikala Elektromehansko urno stikalo - dnevno Ima splošni namen uporabe, in sicer za dnevno programiranje. Lahko ga pričvrstimo na montažne tirnice. Razpon tempiranja: 24 ur Lestvica tempiranja: 30 minut Namenjeno je za izvajanje dnevno ponavljajočih se vklopov Možnost vklopa (ON) in izklopa (OFF), neodvisno od tempiranja način delovanja je ročno in avtomatsko Časovna merilna naprava s kristalnim upravljanjem in koračnim motorjem Preklopno stikalo, neodvisno od potenciala Ohišje je odporno na UV žarke in na udarce TKO-N Naziv Elektromehansko urno stikalo (dnevno) EN TKO-N Pogonska napetost: 230 V, Hz Moč porabe: c.a.. 2,5 VA Stopnja zaščite: IP 20 z zaščitno prevleko: IP 40 Razred zaščite pred dotikom: II. Rezerva: 150 ur Max. priključena moč 3600 W (cos ϕ = 1) 1000 W (žarnica) Način montaže: Na 35x7,5 mm-sko montažni tir Temperatura okolja: -25 C C Elektronsko multifunkcijsko urno stikalo - tedensko Ima splošni namen uporabe, in sicer za dnevno in tedensko programiranje. Lahko ga pričvrstimo na montažno tirnico. Razpon tempiranja: 1 teden Lestvica tempiranja: 1 minuta Programi za shranjevanje: 10 Nastavljive programske kombinacije: ali 24-urni način delovanja Možnost vklopa (ON) in izklopa (OFF), neodvisno od tempiranja Preklopno stikalo, neodvisno od potenciala TKO-HE Naziv Mulitfunkcijsko digitalno urno stikalo (tedensko) EN TKO-HE Pogonska napetost: 230 V, Hz Maksimalna moč: 16A, 250 V AC (cos ϕ = 1) Moč porabe: maks. 4.5 VA Stopnja zaščite: IP 20 Razred zaščite pred dotikom: II. Delovna kapacieteta: 500 ur Mehanska življenjska doba: 10 7 priključitev Električna življenjska doba: 10 5 priključitev Način montaže: Na 35 7,5 mm montažno tirnico Prikazovalnik: LCD Relativna vlažnost: % Temperatura okolja: -10 C 55 C E/32

34 Urna stikala Elektronsko urno stikalo za vtičnico - tedensko Namen uporabe: napravo predvsem priporočamo za upravljanje naprav, pri katerih se vklop (ON) in izklop (OFF) ne izvajata ob istih časovnih presledkih in v enakih časovnih intervalih. Razpon tempiranja: 1 teden Lestvica tempiranja: 1 minuta Število programov za shranjevanje: 10 EN Naključni tempirni program IEC Možnost prestavitve zimskega in poletnega časa 12 ali 24-urni način delovanja MSZ 9872 Vtičnica z zaščito pred otroki Možnost vklopa (ON) in izklopa (OFF), neodvisno od tempiranja Napajalna napetost: 230 V, Hz Moč porabe: c.a.. 2,5 VA Razred zaščite pred dotikom: II. Delovna kapaciteta: 100 ur Max. priključena moč 3600 W (cos ϕ = 1) 1000 W (žarnica) Prikazovalnik: LCD Temperatura okolja: -10 C C Naziv Zaščita Mere (mm) TKO-DHE IP x 130 z bočno zaščitnim kontaktom TKO-DHEV IP x 160 TKO-DHEF IP x 130 z iglično zaščitnim kontaktom TKO-DHEVF IP x 160 Urno stikalo za vtičnico - dnevno Namen uporabe: za vklop (ON) in izklop (OFF) prenosljivih gospodinjskih aparatov Razpon tempiranja: 24 ur Lestvica tempiranja: 15 minut K enakim, dnevno se ponavljajočim vklopom Možnost vklopa (ON) in izklopa (OFF), neodvisno od tempiranja Vtičnica z zaščito pred otroki Elektromehanska naprava Napajalna napetost: 230 V, Hz Moč porabe: c.a. 2,5 VA Razred zaščite pred dotikom: II. Max. priključena moč 3600 W (cos ϕ = 1) 1000 W (žarnica) Temperatura okolja: -10 C C EN IEC MSZ 9872 Naziv Zaščita Mere (mm) TKO-DN IP x 120 z bočno zaščitnim kontaktom TKO-DNV IP x 160 TKO-DNF IP x 120 z iglično zaščitnim kontaktom TKO-DNVF IP x 160 Urno stikalo za vtičnico - tedensko Namen uporabe: za vklop (ON) in izklop (OFF) prenosljivih gospodinjskih aparatov Razpon tempiranja: 168 ur Lestvica tempiranja: 105 minut K enakim, dnevno se ponavljajočim vklopom Možnost vklopa (ON) in izklopa (OFF), neodvisno od tempiranja Vtičnica z zaščito pred otroki Elektromehanska naprava EN IEC MSZ 9872 Napajalna napetost: 230 V, Hz Moč porabe: c.a. 2,5 VA Razred zaščite pred dotikom: II. Max. priključena moč 3600 W (cos ϕ = 1) 1000 W (žarnica) Temperatura okolja: -10 C C Naziv Zaščita Mere (mm) TKO-DH z bočno zaščitnim kontaktom IP x 124 TKO-DHF z iglično zaščitnim kontaktom IP x 124 E/33

35 Podaljški, razdelilne naprave Kabelski podaljški Vtičnice: 4 bočne varnostne vtičnice Zaščita: zaščita pred visoko napetostjo Obremenitev: maks. 16A, 230V AC (1,5-2,5 mm 2 ), maks. 10 A, 230 V AC (1,0 mm 2 ) EN TÜV MEEI TEST DOCUMENTATION D0344V061 M Poimenovanje Dolžina Tip kabla Dimenzije voda KD-3/15 Kabel. roleta iz um. mase, navadna 15 m H05VV-F (MT) 3 1,0 mm² KD-3/15-B Kabel. roleta iz um. mase, navadna 15 m H05VV-F (MT) 3 1,5 mm² KD-3/20 Kabel. roleta iz um. mase, navadna 20 m H05VV-F (MT) 3 1,0 mm² KD-3/20-B Kabel. roleta iz um. mase, navadna 20 m H05VV-F (MT) 3 1,5 mm² KD-3/25 Kabel. roleta iz um. mase, navadna 25 m H05VV-F (MT) 3 1,0 mm² KD-3/25-B Kabel. roleta iz um. mase, navadna 25 m H05VV-F (MT) 3 1,5 mm² KD-3/30 Kabel. roleta iz um. mase, navadna 30 m H05VV-F (MT) 3 1,0 mm² Poimenovanje Dolžina Tip kabla Dimenzije voda KD-4/20 Kabel.roleta iz um. mas., kov.ogrod. 20 m H05VV-F (MT) 3 1,0 mm² KD-4/20-B Kabel.roleta iz um. mas., kov.ogrod. 20 m H05VV-F (MT) 3 1,5 mm² KD-4/25 Kabel.roleta iz um. mas., kov.ogrod. 25 m H05VV-F (MT) 3 1,0 mm² KD-4/25-B Kabel.roleta iz um. mas., kov.ogrod. 25 m H05VV-F (MT) 3 1,5 mm² KD-4/30 Kabel.roleta iz um. mas., kov.ogrod. 30 m H05VV-F (MT) 3 1,0 mm² KD-4/30-B Kabel.roleta iz um. mas., kov.ogrod. 30 m H05VV-F (MT) 3 1,5 mm² KD-4/40 Kabel.roleta iz um. mas., kov.ogrod. 40 m H05VV-F (MT) 3 1,0 mm² KD-4/40-B Kabel.roleta iz um. mas., kov.ogrod. 40 m H05VV-F (MT) 3 1,5 mm² KD-4/50-B Kabel.roleta iz um. mas., kov.ogrod. 50 m H05VV-F (MT) 3 1,5 mm² Poimenovanje Dolžina Tip kabla Dimenzije voda KD-6/20-A Kovinska kab. roleta, kov.ogrod. 20 m H07RN-F (guma) 3 1,5 mm² KD-6/20-B Kovinska kab. roleta, kov.ogrod. 20 m H05VV-F (MT) 3 1,5 mm² KD-6/20-C Kovinska kab. roleta, kov.ogrod. 20 m H05VV-F (MT) 3 2,5 mm² KD-6/20-D Kovinska kab. roleta, kov.ogrod. 20 m H07RR-F (guma) 3 2,5 mm² KD-6/20-E Kovinska kab. roleta, kov.ogrod. 20 m H07RN-F (guma) 3 2,5 mm² KD-6/30-B Kovinska kab. roleta, kov.ogrod. 30 m H05VV-F (MT) 3 1,5 mm² Poimenovanje Dolžina Tip kabla Dimenzije voda KD-9/20-B Kab. roleta iz um. mase, navad. 20 m H07RN-F (guma) 3 1,5 mm² KD-9/25-B Kab. roleta iz um. mase, navad. 25 m H07RN-F (guma) 3 1,5 mm² Poimenovanje Dolžina* Tip kabla* Dimenzije voda* KD-DOB Kovinska kab. roleta,prazna, kov. ogrod. max. 50 m H05VV-F (MT) 3 1,5 mm² *priporočena dolžina, tip, mera PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran! E/34

36 Podaljški, razdelilne naprave Univerzalni podaljški tipa UH Obremenitev: maks. 16 A, 250 V AC (1,5 mm²) Dolžina Tip kabla Dimenzije voda UH10 10 m H05VV-F (MT) 3 1,5 mm² UH15 15 m H05VV-F (MT) 3 1,5 mm² UH20 20 m H05VV-F (MT) 3 1,5 mm² UH25 25 m H05VV-F (MT) 3 1,5 mm² UH30 30 m H05VV-F (MT) 3 1,5 mm² MSZ 9872 IEC IEC Prenosna razdelilna letev s stikalom in brez Obremenitev: maks. 16 A, 250 V AC (1,5 m 1,0 mm 2 ; m 1,5 mm 2 ), max W S stikalom Brez stikala Dolžina kabla / Število vtičnic 1.5 m 3 m 5 m SCHUKO EURO H3 H3-3M H3-5M 3 - H4 H4-3M H4-5M 4 - H5 H5-3M H5-5M 5 - H6 H6-3M H6-5M 6 - H2/2 H2/2-3M H2/2-5M 2 2 H4/4 H4/4-3M H4/4-5M 4 4 HK3 HK3-3M HK3-5M 3 - HK4 HK4-3M HK4-5M 4 - HK5 HK5-3M HK5-5M 5 - HK6 HK6-3M HK6-5M 6 - HK4/4 HK4/4-3M HK4/4-5M 4 4 MSZ 9872 IEC IEC INTERTEK ETL SEMKO CERTIFICATE NO. 04SHN ICPE CERTIFICATE NO. 0041/ Vrtljiva prenosna razdelilna letev s stikalom in z možnostjo pritritve na površino Možnost obremenitve: maks. 16 A (230 V AC) Tip in dolžina napeljave: H05VV-F, 3x1,5 mm 2, (3 m) Stopnja zaščite: 3. Nivo napetostne zaščite: 1,5 kv Število in tip vtičnice ter vgradni elementi HRRK3/3 2 3 kom z bočnim zaščitnim kontaktom + 2 kom stikal HRRK2/2 2 2 kom z bočnim zaščitnim kontaktom + 2 kom stikal HRRK6 6 kom z bočnim zaščitnim kontaktom + 1 stikalo HRRKT6 6 kom z bočnim zaščitnim kontaktom + 1 stikalo + prenapetostna zaščita (stopnja 3.) HRRKF3/3 2 3 kom z igličnim kontaktom + 2 kom stikal HRRKTF3/3 2 3 kom z igličnim kontaktom + 2 kom stikal + prenapetostna zaščita (stopnja 3.) IEC IEC Ponovno dovodni razdelilci, primerni za pričvrstitev Podaljšek se lahko s pomočjo odprtin, ki se nahajajo na dnu proizvoda, pričvrsti na zid. Vod ni sestavni del kompleta. Pri privezovanju vodov moramo biti posebno skrbni pri strokovni montaži razbremenilnega okovja. Nazivna obremenitev: Uporabni vod: maks. 16A (230 V AC) H05VV-F 3G 1,0 mm 2, plastični omot Bočnozaščitni L l 1 Brez stikala S stikalom kontakti - kosi (mm) (mm) HUR-03 HUR-03-K 3 kom HUR-04 HUR-04-K 4 kom HUR-05 HUR-05-K 5 kom HUR-06 HUR-06-K 6 kom MSZ IEC E/35

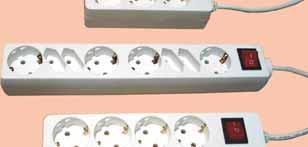

37 Podaljški, razdelilne naprave Razdelilne letve s prenapetostno zaščito Razdelilne letve imajo vgrajeno enoto za sekundarno zaščito proti streli, ki zagotavlja zaščito občutljivih električnih naprav proti morebitnim prenapetostnim sunkom na omrežju. Priporočamo za zaščito televizije, video naprav, računalnikov in drugih električnih naprav. Razdelilne letve so s pomočjo izvrtanih odprtin na spodnji strani primerne za zidno montažo. Aktivno delovanje prenapetostne zaščite signalizira vgrajena signalna lučka. Če ta ne sveti, je med delovanjem enote za prenapetostno zaščito prišlo do prekinitve. Kot taka je razdelilna letev še uporabna, vendar brez prenapetostne zaščite. Enota za nadtokovno zaščito dopušča, ustrezno nazivni napetosti razdelilne letve 16 A, da skozi napravo teče največ 1 uro tok 22 A, kar je nadtok, nakar se napajanje prekine. Po tem ko se je enota za nadtokovno zaščito ohladila, se s stikalom lahko ponovno vklopi. Zaščitne funkcije: Koaks zaščita Zaščita telefona Zaščita računalnika Sestavo posameznih zaščitnih funkcij glej v tabeli. TÜV MEEI TEST DOCUMENTATION M Popolno prenapetostno zaščito zagotavlja le tristopenjski (1-2-3), celovito izdelani sistem. Nazivna napetost: 250 V AC Nazivni obremenilni tok: 16 A Zaščita ohišja: IP 20 Stopnja zaščite: 3 Okoliščine uporabe: notranji prostori Nazivni odvodni tok: 1,5 ka Vodnik: 3 m, 3 1,5 mm 2 Parametri Maks. delovna Stopnja prenapetostne Napetost odprtega napetost U c zaščite U p tokokroga U oc Prenapetost 250 V 1,8 kv 3 kv TV 60 V 1 kv 2,5 kv Telefon 120 V 1,2 kv 1,2 kv Računalnik 120 V 1,2 kv 2,5 kv Izvedba Ohišje iz aluminija Ohišje iz umetne mase Zaščita Število S stransko zaščito Z iglično zaščito Prenapetost Preobremenitev TV Telefon Računalnik vtičnic HKTM6-3M-ALU HKTMF6-3M-ALU HKTM8-3M-ALU HKTMF8-3M-ALU HKTM6-3M-KT-ALU HKTMF6-3M-KT-ALU HKTM8-3M-KT-ALU HKTMF8-3M-KT-ALU HKTM6-3M-KTS-ALU HKTMF6-3M-KTS-ALU HKTM8-3M-KTS-ALU HKTMF8-3M-KTS-ALU HKT5-3M HKTF5-3M HKTM5-3M HKTMF5-3M HNKTM8-3M-KT HNKTMF8-3M-KT HNKTM10-3M-KT HKTM-...ALU, HKTFMF-...ALU HKT, HKTF HKTM, HKTFMF PROSIMO, ODČITAJTE KODO! Oglejte si novosti Bodite na tekočem Naša paleta izdelkov se nenehno širi! Katalog odraža stanje v novembru Za ažurne informacije obiščite našo spletno stran! E/36

38 Podaljški, razdelilne naprave Montažni vtikači in vtičnice Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz Obremenilni tok: 10/16A Uporabni vodnik: H05VV-F 3G 1,5 mm 2 plastične cevi MSZ IEC TCSD TCSA TCSDO Poimenovanje Izvedba TCSD Vtikač s priključkom naravnost S stransko zaščito TCSDO Vtikač z bočnim priključkom S stransko zaščito TCSDF Vtikač s priključkom naravnost Z iglično zaščito TCSA Vtičnica s priključkom naravnost S stransko zaščito TCSAF Vtičnica s priključkom naravnost Z iglično zaščito Večmestni razdelilci za vtičnico Nazivna napetost: Nazivna frekvenca: Obremenitev: (EURO-vtičnica): 250 V 50 Hz maks. 2.5 A MSZ IEC IEC TN2 TN3 TN4 Število vtičnic Tip vtičnic Izvedba TN2 2 kom EURO Navadna TN3 3 kom EURO 90 TN4 4 kom EURO 90 Razdelilci z zaščito TDUGO TDUGOF Nazivna napetost: Nazivna frekvenca: Obremenitev: (vtičnica z zaščito): 250 V 50 Hz maks. 16 A MSZ IEC IEC TDUGO9 TDUGO9-BARN Število vtičnic Tip vtičnic Izvedba TDUGO 3 kom Z bočno zaščito Navadna, bela TDUGOF 3 kom Z iglično zaščito Navadna, bela TDUGO9 3 kom Z bočno zaščito 90, bela TDUGO-BARN 3 kom Z bočno zaščito Navadna, rjava TDUGO9-BARN 3 kom Z bočno zaščito 90, rjava Kombinirani razdelilci Nazivna napetost: 250 V Nazivna frekvenca: 50 Hz MSZ 9872 Obremenitev: IEC (EURO-vtičnica): maks. 2.5 A (vtičnica z zaščito): maks. 16 A IEC TN2/1 TNF2 Število in tip vtičnic Izvedba TN2/1 2 kom EURO + 1 kom z bočno zaščito Navadna, bela TNF2/1 2 kom EURO + 1 kom z iglično zaščito Navadna, bela TNF2 2 kom z iglično zaščito Navadna, bela E/37

39 Podaljški, razdelilne naprave Nadometna stikala in vtičnice Izdelki so nameščeni v dvodelno, vodoodporno ohišje. Pokrov vtičnice zapira vzmet. Stikala so dvopolne izvedbe (primerni so za istočasno priključitev na fazni in ničelni vod). V brezvijačnih priključnih sponkah lahko uporabimo trde ter upogljive kable, ki so opremljenimi s kabelsko votlico. Primerne so za uporabo v stanovanjih, garažah, kopalnicah, mestnih stavbah, delavnicah. Zaščita: Odpor na plamen: Način spojitve: Presek uporabnega voda: Dolžina snemanja izolacije: IP 54 (Zaščiteni pred plivkanjem vode) Po UL94 V-1 samougasni S veznimi sponkami brez vijakov 2 1,5-2,5 mm 2 vod 6 mm IEC Električni podatki Vtičnica: 16A/250V; 50 Hz (2P+ ) Dvopolno stikalo: 10AX/250V; 50 Hz MSZ SEMKO CERTIFICATE NO TR-PH11V TR-PH03 TR-PHF01 TR-PH01 TR-PH02 Naziv Zaščitni kontakt Smer zbiranja TR-PH01 Vtičnica Bočni - TR-PHF01 Vtičnica Iglični - TR-PH02 Dvojna vtičnica Bočni horizontalna TR-PHF02 Dvojna vtičnica Iglični horizontalen TR-PH03 Vtičnica+enotokovno stikalo Bočni horizontalna TR-PH03V Vtičnica+enotokovno stikalo Bočni vertikalna TR-PHF03 Vtičnica+enotokovno stikalo Iglični horizontalen TR-PHF03V Vtičnica+enotokovno stikalo Iglični vertikalna TR-PH04 Dvopolno stikalo - - TR-PH05 Enotokovno nadometno stikalo - - TR-PH05L Enotokovno stikalo s signalno lučjo - - TR-PH05-2 Serijsko stikalo - - TR-PH06 Izmenično stikalo - - TR-PH06L Izmenično stikalo s signalno lučjo - - TR-PH06-2 Dvojno izmenično stikalo - - TR-PH07 Tipka - - TR-PH07L Tipka s signalno lučjo - - TR-PH08 Izmenično stikalo + vtičnica Bočni horizontalna TR-PH08V Izmenično stikalo + vtičnica Bočni vertikalna TR-PHF08 Izmenično stikalo + vtičnica Iglični horizontalna TR-PHF08V Izmenično stikalo + vtičnica Iglični vertikalna TR-PH09 Serijsko stikalo + vtičnica Bočni horizontalna TR-PH09V Serijsko stikalo + vtičnica Bočni vertikalna TR-PHF09 Serijsko stikalo + vtičnica Iglični horizontalna TR-PHF09V Serijsko stikalo + vtičnica Iglični vertikalna TR-PH10 Dvojno izmenično stikalo + vtičnica Bočni horizontalna TR-PH10V Dvojno izmenično stikalo + vtičnica Bočni vertikalna TR-PHF10 Dvojno izmenično stikalo + vtičnica Iglični horizontalna TR-PHF10V Dvojno izmenično stikalo + vtičnica Iglični vertikalna TR-PH11 Dvopolno stikalo+vtičnica Bočni horizontalna TR-PH11V Dvopolno stikalo+vtičnica Bočni vertikalna TR-PHF11 Dvopolno stikalo+vtičnica Iglični horizontalna TR-PHF11V Dvopolno stikalo+vtičnica Iglični vertikalna /2 Ny 1 - Enotokovno stikalo 2 - Dvopolno stikalo 5 - Serijsko stikalo E/ Izmenično stikalo 6/2 - Dvojno izmenično stikalo T - Tasta za zvonec

40 Podaljški, razdelilne naprave TTK družina nadometnih stikal Družino nadometnih stikal s kodo TTK sestavljajo elementi, ki se montirajo neposredno na steno brez zaščitne doze in ki v višino ne presegajo 30 mm (izjema so varnostne vtičnice, katerih višina je 41 mm). Izdelke priporočamo za obnovo elektroinštalacij v starejših stanovanjskih objektih. Naprave (funkcionalni deli) se proizvajajo v beli barvi, mere mm. Za lažje montirane se okvirji in tipke lahko odstranijo iz notranjosti razvodnic. Napeljava se montira s pritrdilnimi vijaki. Stopnja zaščite: IP 20 Gorljivost: samougasna po UL94V-1 Način montaže: s paličnimi sponkami Napeljava: 2 1,5 2,5 mm 2 Dolžina odstranitve plašča: 6 mm Električni podatki Vtičnica: Tipkalo: 16A/250V; 50Hz 10AX/250V; 50Hz TÜV MEEI TEST DOCUMENTATION EN IEC MSZ Naziv TTK-01 Enotokovno stikalo 10AX/250V TTK-02 Enotokovno izmenično stikalo 10AX/250V TTK-03 Enotokovno in 2P stikalo 10AX/250V TTK-04B Tipkalo z znakom zvonca 10AX/250V TTK-04L Tipkalo z znakom za razsvetljavo 10AX/250V TTK-04W Tipkalo z napisom WC 10AX/250V TTK-05 Serijsko stikalo 10AX/250V TTK-06 Serijsko stikalo za luč 10AX/250V TTK-07 Glavno stikalo za žaluzije 10AX/250V TTK-11 Vtičnica s stranskozaščitnim kontaktom 16A/250V TTK-12 Vtičnica z igličnozaščitnim kontaktom 16A/250V TTK-13* Vtičnica brez zaščitnega kontakta 16A/250V* TTK-21 Telefonska vtičnica (RJ11 6/4) TTK-31 TV-priključek (9,5 mm) TTK-32 TV in FM-priključek (9,5 mm) * Uporablja se lahko samo za nadomeščanje starih serij, izvedb. E/39

41

42 Razdelilne omare Razdelilne omare Razdelilne omare služijo za namestitev elektro-inštalacijske opreme predvsem v stanovanjih, v pisarnah, v manjših proizvodnih obratih ali v družbenih objektih (električna zaščitna stikala, odklopniki, stopniščni avtomati, releji,...). Omare so narejene iz umetne mase, krem barve, vgrajene naprave pa so za zatemnjenim ali za belim (neprozornim) steklom. Naprave so lahko v omarici pritrjene po standardu EN in sicer na 35 7,5mm-ske montažne tirnice. Za priključitev na ničelne vode in na zaščitne vode služi po 1 kos bakrenega priklopnega tira, z vijačnimi primeži. Razdelilne omare - podometne Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 40 EN EN EDS Število Mera (mm) Zatemnjena vrata Bela vrata modulov L 1 W 1 H 1 L 2 W 2 H 2 EDS-4/1 EDSN-4/ EDS-6/1 EDSN-6/ EDS-8/1 EDSN-8/ EDS-12/1 EDSN-12/ EDS-18/1 EDSN-18/ EDS-12/2 EDSN-12/ EDS-12/3 EDSN-12/ Razdelilne omare - nadometne Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 40 EDFK EN EN Število Mera (mm) Zatemnjena vrata Bela vrata modulov L W H EDFK-4/1 EDFKN-4/ EDFK-6/1 EDFKN-6/ EDFK-8/1 EDFKN-8/ EDFK-12/1 EDFKN-12/ EDFK-18/1 EDFKN-18/ EDFK-12/2 EDFKN-12/ EDFK-12/3 EDFKN-12/ E/41

43 Razdelilne omare Razdelilne omare - nadometne, ravna vrata Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 40 EN EN Število Mera (mm) Zatemnjena vrata Bela vrata modulov L W H EDFKS-12/2 EDFKSN-12/ Razdelilne omare - podometne, ravna vrata Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 40 EN EN Število Mera (mm) Zatemnjena vrata Bela vrata modulov L 1 W 1 H 1 L 2 W 2 H 2 EDSS-12/2 EDSSN-12/ EDSS-12/3 EDSSN-12/ Razdelilne omare - nadometne, IP 65 L H Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 65 W E/42 EN EN Število modulov Mere (mm) L W H EDFKIP65-4/ EDFKIP65-8/ EDFKIP65-12/ EDFKIP65-18/ EDFKIP65-12/

44 Razdelilne omare Razdelilne omare brez vrat Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 40 EN EN Navadne razdelilne omare Število modulov Mere (mm) L W H EDFK-1/1AN* EDFK-2/1AN* EDFK-3/1AN* EDFK-4/1AN* EDFK-8/1AN* EDFK-12/1AN EDFK-18/1AN * Ni poleg bakrenega tira N/PE. Razdelilne omare z možnostjo zapiranja Število modulov Mere (mm) L W H EDFK-1/1ANP* EDFK-2/1ANP* EDFK-3/1ANP* EDFK-4/1ANP* * Ni poleg bakrenega tira N/PE. Pokrivalo za razdelilne omare S pomočjo te opreme lahko v omarici pokrijemo možne odprtine ob modulih. To je poleg estetskega videza pomembno tudi zato, ker bo na ta način obenem zaščitena tudi pred dotikom in nesnago. Velikost, ki jo potrebujemo za modul, enostavno odlomimo. Osnovna oprema je sestavljena iz osmih kosov polovičnega modula (9mm) oziroma iz dveh kosov celotnega modula (18mm). Odpor na plamen: UL94-V0 EDTM Oznaka Pokrov v razdel.omare, kritje modulnih odprtin Zaščitno ohišje za vrstne naprave - sestavine Zaščitno ohišje nudi sestavinam, montiranim na tire, izolirano zaščito v širini enega modula, pri čemer operativni deli zaščitenih delov ostanejo dostopni. Z zapiranjem ohišja ostanejo zaščiteni deli nepoškodovani. Razred zaščite pred dotikom: II. Vgrajene naprave Max. izolacijska napetost: 660 V, 50 Hz Odpor na plamen: UL94-V0 Zaščitna stopnja: IP 42 TDT TDT-2 Oznaka Zaščitno ohišje za vrstne naprave - sestavine Zaščitno ohišje za vrst.naprave, z zaprt.dnom, mož.zapiranja E/43
