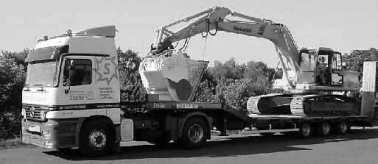

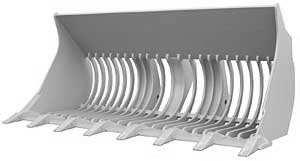

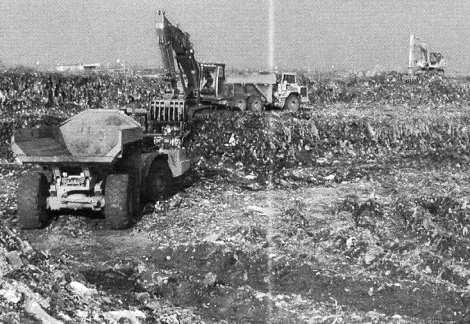

1 UREðAJI I ALATI (HIDRAULIČNIH) BAGERA 1 UTOVARNE REŠETKE (UTOVARNE LOPATE U OBLIKU REŠETKE ILI REŠETALJKE) širine od 1,7 m do 3,2 m te obujma sanduka 0,45 m3 do 4,1 m3 2

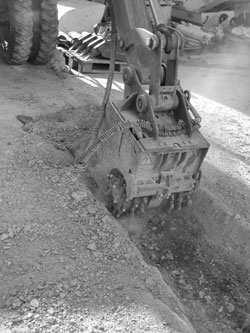

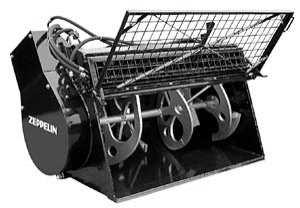

2 UREðAJ NA STANDARDNIM GRAðEVINSKIM STROJEVIMA (PRIMJER BAGER) Ureñaj na bagerskom kraku (može biti i na manjem utovarivaču na kotačima) u kojem se osim rešetanja izvodi usitnjavanje (gnječenje, mljevenje) i miješanje materijala Sitan mat erijal propad a kroz prostor izmeñu zubiju osovina a krupan pliva iznad i pomalo se gloñe odnosno smanjuje dok ne propadne kao usitnjen na zadanu mjeru. Ovaj ureñaj je tako složen da drobi ono što se mora drobiti (krti materijal) a gnječi n a manju mjeru ono što se d ade gnječiti (žilavi, plastični materijal). 3 4

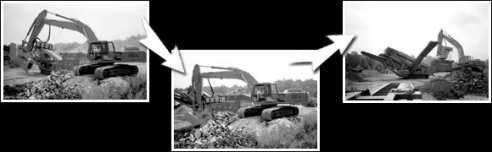

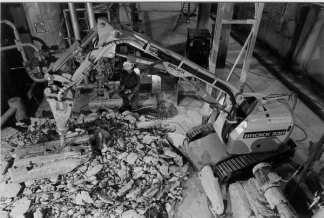

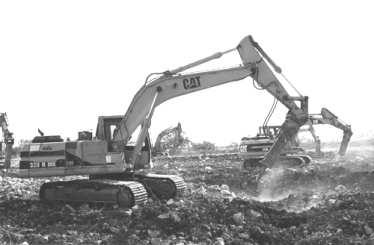

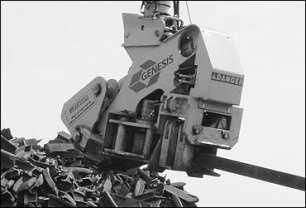

3 prikupljanje grañevinskog materijala: prethodno razlaganje 5 rušenje: razaranje hidrauličnim kliještima 6

4 rušenje: razaranje hidraulič. kliještima 7 rušenje: razaranje hidraulič. kliještima 8

5 9 10

6 PRIKUPLJANJE GRAð. OTPADA: Razaranje udarom (udar. čekići) 11 Tablica Učinak udarnih čekića pri iskopu tvrdog pješčenjka (kao vrste prosječne stijene za iskop udarom) prema prospektu tvrtke NPK masa udarnog čekića sa dlijetom (kg) broj udara u minuti učinak (m3 / 8 sati) pri iskopu stijene (rastresito)

7 Tablica Učinak udarnih čekića pri iskopu prosječne stijene (u sraslom stanju) prema prospektu tvrtke O&K masa udarnog čekića sa dlijetom (kg) broj udara u minuti učinak (m3 / 8 sati) pri širokom iskopu stijene učinak (m3 / 8 sati) pri (skučenom) iskopu rovova i sl. masa bagera koji nosi čekić (t) PRIKUPLJANJE GRAð. OTPADA: Razaranje udarom (udar. čekići) THE MODELS MODEL 80 MODEL 100 MODEL 200 MODEL 400 ENERGY LEVEL J ENERGY LEVEL (FT.LBS) (59.000) (73.756) ( ) ( ) W EIGHT T W EIGHT (LBS) 4.5 (8.818) 5.5 (11.023) 10.0 (22.046) 14.5 (

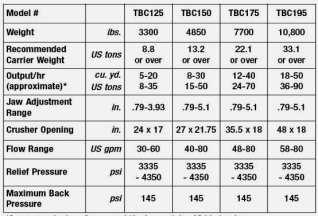

8 prethodno mrvljenje (drobljenje, raspucavanje) iskopanog materijala 15 Prethodno drobljenje iskopanog materijala 16

9 Prethodno drobljenje iskopanog materijala 17 18

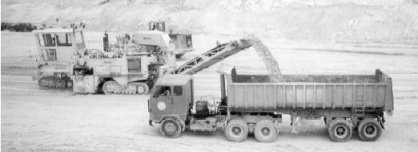

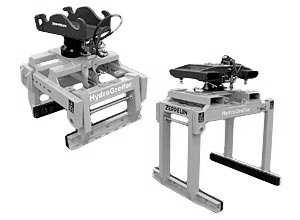

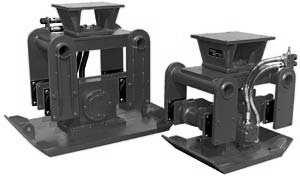

10 19 transportni ureñaji na bagerima 20

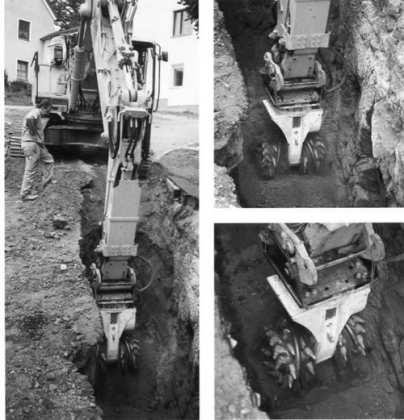

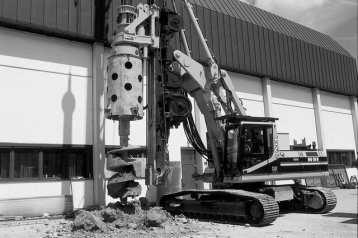

11 21 STRUGANJE STIJENE (GLODALICE) 22

12 23 Primjer bag erske «glodalice» snage rezanja kw, okretne glave mase 2,5 t, promjera 0,85 m i širin e 1,35 m, sa 96 šiljaka n a galv, brzine rezan aja odnosno paranja 3 3,2 m/sec pri okretaja glave u minuti, z a iskop stijenetlačn e čvrstoće do najviše 55 Mp a (izvor: 24

13 : Struganje 25 Tablica Tehnički podci o dodatnim bagerskim «glodalicama» odnosno rotirajućim glavama masa bagera t masa glave t 0,7 1,3 1,8 2,5 4,2 promjer glave širina glave m oko 1,00 broj okretaja okretni moment m oko 0,5 oko 0,6 oko 0,7 oko 0,8 oko 0,9 oko 1,15 oko 1,25 oko 1,35 oko 1,75 o/min oko 40 oko 80 oko 90 oko 50 oko 45 knm oko oko 10 oko 14 oko 30 oko 45 sila rezanja kn oko 25 oko 35 oko uporaba u stijeni tlačne čvrstoće MPa do 20 do 40 do 60 do 80 do

14 27 28

15 Odnos radnih učinaka rezanja odnosno glodanja (net. cutting capacity u m3/h = m3/sat) i tlačne čvrstoće stijene (compressive strenght σd u Mpa) dodatnih bagerskih «glodalica» odreñenog proizvodnog programa tvrtke Eickhoff i to «glodalica» tipa ETH 30 (najmanja masa bagera 20 t, masa rotirajuće glave 1,73 t, broj pikova 60, promjer glave 67 cm, širina glave 122 cm, broj okretaja glave o/min, brzina kretanja pojedinog pika prilikom okretanja glave 2,6-3,3 m/sek, okretni moment 13 knm, sila rezanja 40 t), ETH 50 (najmanja masa bagera 30 t, masa rotirajuće glave 2,78 t, broj pikova 76, promjer glave 75 cm, širina glave oko 150 cm, broj okretaja glave o/min, brzina kretanja pojedinog pika prilikom okretanja glave 2,3-3,5 m/sek, okretni moment 23 knm, sila rezanja 60 t) i ETH 200 (najmanja masa bagera 60 t, masa rotirajuće glave 7,65 t, broj pikova 152, promjer glave 110 cm, širina glave 198 cm, broj okretaja glave o/min, brzina kretanja pojedinog pika prilikom okretanja glave 3,0-4,2 m/sek, okretni moment 50 knm, sila rezanja 120 t) (izvor «Eickhoff Hydraulic Milling Cutters of the ETH series»).vidi se veliki raspon učinka za pojedini 29 tip «glodalice» u odnosu na tlačnu čvrstoću stijene 30

16 31 32

17 33 34

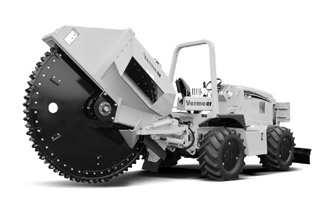

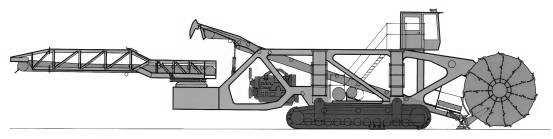

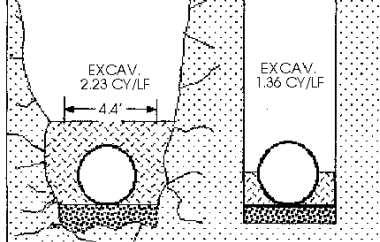

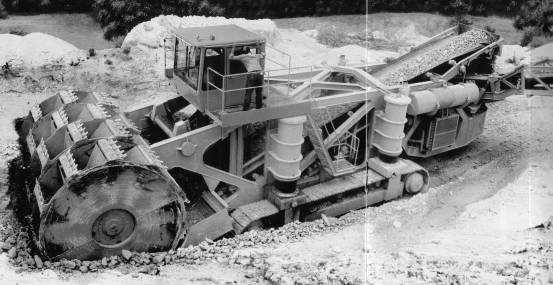

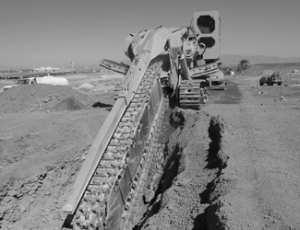

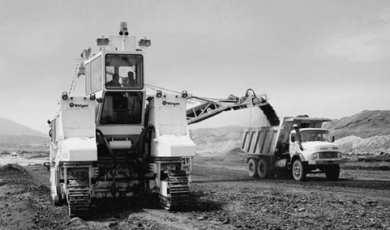

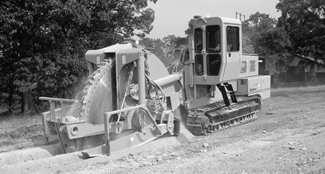

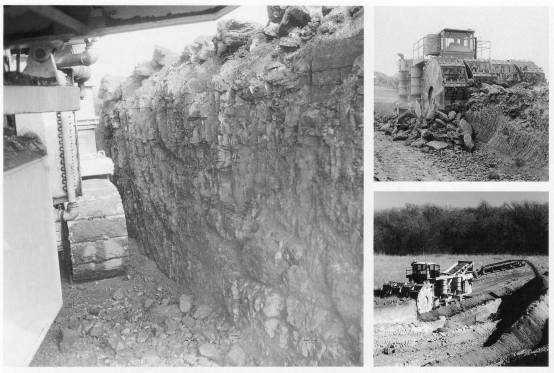

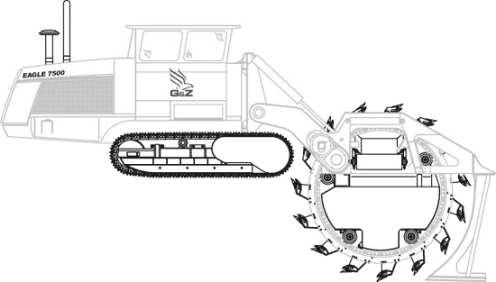

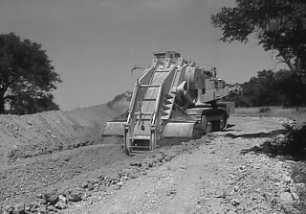

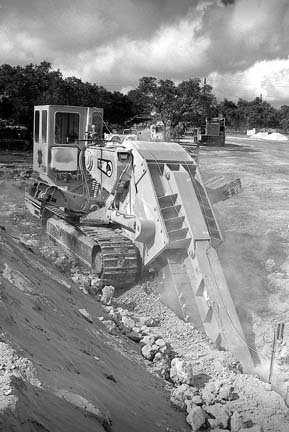

18 ROVOKOPAČI (TRENČERI, DRENOPOLAGAČI) (engl. trenchers, njem. Grabenbagger, Grabenfraese) 35 rovokopači (trenčeri) s lancem rovokopači (trenčeri) s kolom 36

19 37 38

20 39 40

21 tablica 5.3.5: Učinak iskopa rovokopača ili trenčera u ovisnosti o tvrdoći i tlačnoj čvrstoći stijene te o mjerama rova koji se kopa Tvrdoća stijene po Mhosu Tlačna čvrstoća (Mpa) Širina * visina (cm) Učinak (m3/sat) x , x , x x , x tablica 5.3.6: Učinak iskopa odreñenog rovokopača ili trenčera ukupne, nazivne snage oko 350 kw i snage rezanja od 115 do 230 kw te mase oko 70 tona, u nekim vrstama stijena Vrsta stijene Tlačna čvrstoća (Mpa) Učinak (m3/sat) tvrdi laporu s većim sadržajem kvarcita 80 do 100 oko 60 vapnenca do 100 oko 50 pješčenjak i profirni bazaltu 40 do 60 oko 20 tvrdom laporu i pješčenjaku 80 do do 15 ugljen s 50% glinenog škriljevca 40 do 60 oko 25 lapor sa željeznom rudom 30 do do 50 pješčenjak 30 do 50 oko 35 42

22 tablica 5.3.7: Utrošak šiljak za struganje («pikova») ovisno o vrsti stijene Vrsta stijene Tlačna čvrstoća (Mpa) Utrošak šiljaka za struganje («pikova») glina 5 1 na oko 200 m3 iskopa pjeskoviti lapor 20 1 na oko 50 m3 iskopa lapor 40 1 na oko 30 m3 iskopa glineni škriljac krupnozrni pješčenjak 50 1 na oko 25 m3 iskopa 50 1 na oko 5 m3 iskopa gips 55 1 na oko 25 m3 iskopa lapor 60 1 na oko 15 m3 iskopa 43 lapor/alverit 80 1 na oko 5 m3 iskopa 44
