1 Technická univerzita v Košiciach Stavebná fakulta Katedra materiálového inžinierstva RECYKLAČNÉ TECHNOLÓGIE 1. časť Ing. Jozef Junák, PhD. Košice, 2012

2 Autor: Ing. Jozef Junák, PhD. Vydala: Technická univerzita v Košiciach, Stavebná fakulta Jozef Junák ISBN:

3 Opakovanie pojmov (223/ /2006) - odpad, pôvodca odpadu, držiteľ odpadu, odpadové hospodárstvo - nakladanie s odpadmi zhodnocovanie odpadov zneškodňovanie odpadov zber odpadov zhromažďovanie odpadov triedenie odpadov - skládkovanie odpadov - skladovanie odpadov - nebezpečný odpady - komunálny odpad - skládka odpadov Program odpadového hospodárstva - určuje ciele OH SR, územného celku, jeho časti alebo pôvodcu odpadu a opatrenia na ich plnenie - vypracúva pôvodca odpadu, ktorý produkuje viac než 50 kg nebezpečného odpadu alebo 1t ostatného odpadu 3

4 RECYKLÁCIA - je postup vrátenia odpadu do výrobného cyklu na výrobu spoločensky požadovaného výrobku s cieľom šetrenia primárnych surovinových zdrojov Predpoklady úspešnej realizácie recyklácie odpadov sú: 1. jasné, reálne, spoločensky akceptovateľné ciele (program odp. hosp.) 2. disponovanie primárnymi finančnými prostriedkami na realizovanie cieľov (recyklačný fond) 4

5 Recyklačný fond 5

6 Recyklačný fond - bol zriadený Zákonom o odpadoch č.223/2001, 55, ktorý vstúpil do účinnosti 1.júla 2001, ako neštátny účelový fond - od 1.januára 2002 je povinnosťou dovozcov a výrobcov odvádzať na jeho účet finančné prostriedky za komodity stanovené zákonom Fond je právnickou osobou zapísanou v obchodnom registri Okresného súdu Bratislava 1, v oddieli Po, v zložke č 978/B. Sídlo fondu je v Bratislave na Nobelovej ulici č.18. ( 6

7 Príspevok výrobcov a dovozcov do recyklačného fondu sa vypočíta ako súčin množstva alebo hmotností výrobkov alebo materiálov (za ktoré sa tento príspevok platí) a sadzby (stanovená na základe predpokladaných nákladov na zber a zhodnotenie odpadov). 1. Opotrebované batérie a akumulátory - ak ide o batérie a akumulátory, ktorých hmotnosť jedného kusa je menšia ako jeden kilogram - 6,31EUR/kg - ak ide o batérie a akumulátory, ktorých hmotnosť jedného kusa je väčšia ako jeden kilogram 0,27EUR/kg 2. Odpadové oleje - minerálne mazacie oleje do spaľovacích motorov, prevodových olejov, olejov pre turbíny alebo hydraulických olejov 0,02EUR/kg 3. Opotrebované pneumatiky - pneumatiky pre motorové vozidlá a nemotorové vozidlá 0,27EUR/kg 4. Viacvrstvové kombinované materiály - viacvrstvové kombinované materiály 0,23EURSk/kg 5. Elektrické a elektronické zariadenia - chladiace zariadenia 0,93EUR/kg - televízne prijímače 1,66EUR/kg - hračky, zariadenia určené na športové a rekreačné účely 0,66EUR/kg - prístroje na monitorovanie a kontrolu 1,33EUR/kg 7

8 6. Výrobky z polyetyléntereftalátu, polyetylénu, polypropylénu, polystyrénu a z polyvinylchloridu - výrobky z polyetyléntereftalátu, polyetylénu, polypropylénu, polystyrénu a z polyvinylchloridu 0,17EUR/kg 7. Papier a lepenka od množstva 10 ton ročne - papier a lepenka 0,02EUR/kg 8. Sklo (vrátane obalového a tabuľového obločného skla) od množstva 10 ton ročne - sklo (vrátane obalového a tabuľového obločného skla) 0,02EUR/kg 9. Vozidlá - vozidlo 66,39EUR/kus 10. Kovový odpad - za železo a oceľ 0,04EUR/kg - za hliník a jeho zliatiny 0,14EUR/kg 11. Žiarivky s obsahom ortuti - svetelné zdroje obsahujúce ortuť 1,66EUR/kg 8

9 Orgány Recyklačného fondu 1. Správna rada - je najvyšší orgán Recyklačného fondu, vykonáva správu Recyklačného fondu a riadi jeho činnosť, - 16členov, vymenúvaných ma 3 roky, najviac na dve po sebe nasledujúce funkčné obdobia (10 - minister hospodárstva, 1 - minister životného prostredia, 1 - minister financií, 3 - minister životného prostredia (obce) a 1 - minister hospodárstva). 2. Dozorná rada - je kontrolným a dozorným orgánom Recyklačného fondu, ktorý dohliada na hospodárenie Recyklačného fondu, najmä na poskytovanie a použitie prostriedkov Recyklačného fondu a na činnosť správnej rady a riaditeľa, - 7 členov, vymenovaných na 5 rokov, nemôžu vykonávať funkciu dve po sebe nasledujúce funkčné obdobia (3 - minister hospodárstva, 3 - minister životného prostredia a 1 - minister financií). 3. Riaditeľ - je štatutárnym orgánom Recyklačného fondu, koná v mene Recyklačného fondu, pričom rozhoduje o všetkých veciach s výnimkou tých vecí, ktoré sú zákonom č.223/2001 Z. z. o odpadoch alebo štatútom Recyklačného fondu vyhradené správnej alebo dozornej rade, - za svoju činnosť zodpovedá správnej rade, - je oprávnený zúčastňovať sa na rokovaniach správnej rady s poradným hlasom, - je povinný informovať dvakrát ročne verejnosť o výške príspevkov do Recyklačného fondu a o použití prostriedkov Recyklačného fondu. 9

10 Zdroje Recyklačného fondu - príspevky výrobcov a dovozcov - dary a príspevky domácich a zahraničných pôvodcov odpadu - príjmy zo zmluvných pokút - ďalšie zdroje (cvičný platobný príkaz) Prostriedky RF môžu byť použité na: 1. úhrada investičných a prevádzkových nákladov potrebných na zabezpečenie zberu a zhodnocovania odpadov a spracovania starých vozidiel, 2. úhrada nákladov súvisiacich s dopravou starých vozidiel, 3. úhrada nákladov súvisiacich so zabezpečovaním prevádzky určeného parkoviska, 4. úhradu vyplatených finančných príspevkov, 5. úhradu výdavkov spojených so správov RF. 10

11 Prostriedky Recyklačného fondu 11

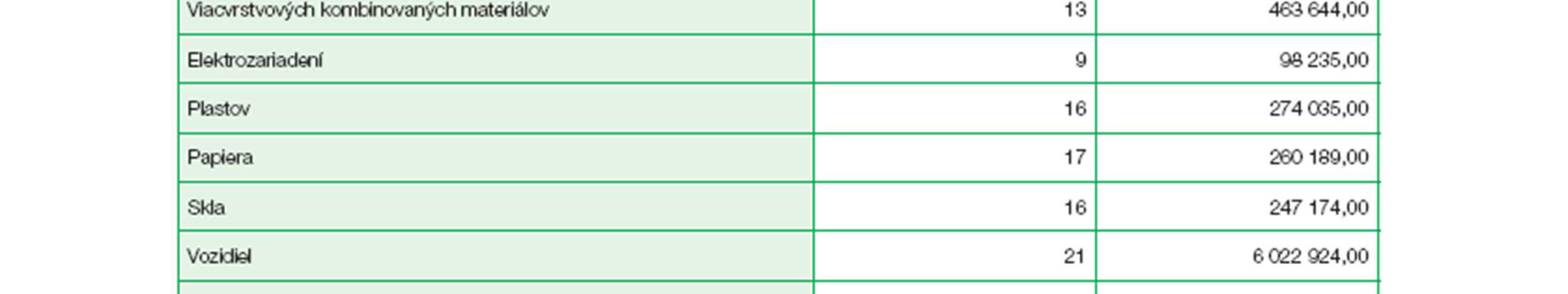

12 Prostriedky Recyklačného fondu 12

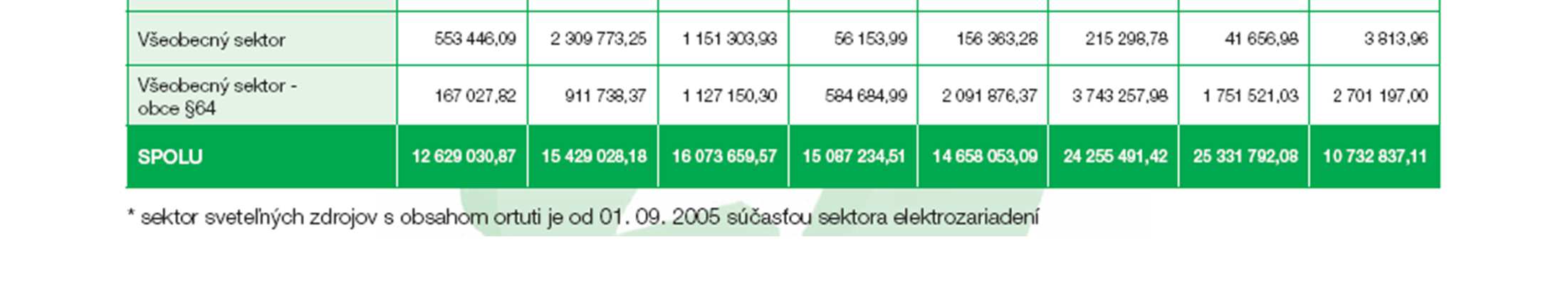

13 Prostriedky Recyklačného fondu 13

14 Prostriedky Recyklačného fondu Nárokovateľnosť príspevku vzniká pri hodnovernom preukázaní separácie alebo recyklácie príslušnej komodity. 14

15 Informačný systém o recyklačných a maloodpadových technológiách 15

16 Informačný systém o recyklačných a maloodpadových technológiách Informačný systém RERO - register recyklácie odpadov - vznikol v Československu v roku 1985 a jeho cieľom bolo (a aj je) prispieť k lepšiemu využívaniu priemyselných odpadov ako druhotných odpadov a zavádzaniu maloodpadových technológií a teda aj k lepšej ochrane ŽP, - zhromažďuje, eviduje, spracováva a poskytuje informácie o možnostiach racionálneho hospodárenia s odpadmi, - pôsobí na princípe dobrovoľnej účasti podnikov - informácie o skupinách odpadov: neželezné kovy, papier, drevo, textil, koža, guma, olej, mazacie látky, farby, laky, nátery, sklo, anorganické kyseliny, katalyzátory, sorbenty, odpadové kaly, veľokoobjemové odpady. Systém riadenej recyklácie - základný nastroj intenzifikácie využívania materiálových a energetických zdrojov, - zdokonaľovanie organizačnej a legislatívnej základne. Informačný systém o životnom prostredí ( 16

17 ČMS odpady (čiastkový monitorovací systém) ( - patrí pod komplexný monitorovací a informačný systém životného prostredia, - garantom tohto ČMS sa v roku 1996 stalo Centrum odpadového hospodárstva (COH) v Bratislave ako súčasť Slovenskej agentúry životného prostredia v Banskej Bystrici (SAŽP), - monitorovanie odpadov sa realizuje prostredníctvom regionálneho informačného systému o odpadoch (RISO). Regionálny informačný systém o odpadoch RISO ( - vznikol na základe potreby relevantných údajov z oblasti odpadového hospodárstva SR, - umožňuje vedenie a aktualizáciu evidencie o odpadoch, o spôsobe nakladania s nimi, o preprave odpadov, o využití zariadení na nakladanie s odpadmi, ako aj vedenie prehľadu o plnení a aktualizácii cieľov a opatrení programov odpadového hospodárstva pôvodcov odpadov, - spracovávanie dát z: - pracovisko obvodného úradu životného prostredia, - pracovisko krajského úradu životného prostredia, - pracovisko odboru odpadového hospodárstva ministerstva životného prostredia SR (OOH MŽP SR), - pracovisko SAŽP, COHEM Bratislava. - celkovo bolo získaných cca záznamov o tvorbe odpadov a cca záznamov o pôvodcoch a zneškodňovateľoch odpadov. 17

18 Maloodpadové technológie 18

19 Recyklačné technológie - sú určené na úpravu vzniknutých odpadov na druhotné suroviny. Opatrenia na obmedzenie negatívnych vplyvov technologických procesov sa sústreďujú do nasledujúcich hlavných smerov: zásadné štruktúrne zmeny výroby, zavádzanie maloodpadových výrobných technológií, budovanie nových ekologických zariadení, rekonštrukcia a modernizácia súčasných ekologických zariadení, ekonomické, organizačné a ďalšie opatrenia. Recyklačné technológie sú prechodným článkom k maloodpadovej resp. bezodpadovej výrobe. Maloodpadové technológie 19

20 Maloodpadové technológie - sú definované ako spôsob výroby, pri ktorom sa čo najracionálnejšie a najkomplexnejšie využívajú suroviny a energia v cykle: surovinové zdroje výroba spotreba druhotné surovinové zdroje - cieľom je úplný technologicky cyklus využívania prírodných zdrojov porovnateľný s prírodnými ekosystémami. Vývoj technologicky nového postupu by mal preto začínať vždy od konca, t.j. od predpokladu zúžitkovania všetkých odpadov. - zahŕňajú využitie vzniknutého a zachyteného odpadu ako suroviny pre ďalšiu výrobu - materiálová recyklácia (opätovné využitie kovových odpadov na získanie železa a ďalších kovov, čím sa zásadne znížia nároky na prvotnú surovinu a energiu) - využitie odpadu ako zdroja druhotnej energie - energetická recyklácia (využitie odpadového tepla a druhotných vykurovacích plynov) Maloodpadová priemyselná výroba je založená na: komplexnom využití primárnych surovín, úplnej recirkulácií vody, využití všetkých dostupných technológií, využití vznikajúcich odpadov. 20

21 Recyklácia sa realizuje prostredníctvom recyklačných technológií, čo je súbor na seba nadväzujúcich výrobných procesov, postupov a operácií, ktorých cieľom je zmena odpadu na druhotnú surovinu. Recyklačna technológia môže byť: súčasťou procesov, v ktorých odpad vzniká, súčasťou procesov, v ktorých sa druhotná surovina využíva, zostavená z dvoch alebo viacerých postupov, v ktorých aspoň jeden sa zaraďuje do procesu vzniku odpadu a aspoň jeden k procesu využitia druhotnej suroviny, samostatným výrobným procesom, ktorý prebieha miestne alebo časovo oddelene od vzniku a spracovania odpadu druhotnej suroviny. Optimálny návrh recyklačnej technológie musí vychádzať z celoplošných, ekonomických a ekologických požiadaviek a zároveň má spĺňať tieto požiadavky: ekonomickú rentabilitu, porovnateľnosť nákladov na recykláciu a na získavanie primárnej suroviny, selektívnosť procesu, vrátnosť látok, recyklovaná látka má mať takú formu, ktorá umožní jej najširšie použitie bez predbežných úprav, žiadny vplyv na ŽP. 21

22 Delenie recyklačných technológií 22

23 Delenie recyklačných technológií Mechanické recyklačné technológie (drvenie, mletie, delenie...) Rozdružovacie recyklačné technológie (gravitačné rozdružovanie, ftotácia...) Chemické recyklačné technológie (odtavovanie, hydrolýza...) Biotechnologické recyklačné technológie (kompostovanie, metanizácia...) 23

24 Chemické recyklačné technológie sú veľmi zložité, existuje viac ako 40 rôznych druhov ChRT, výber technológie závisí od druhu, zloženia, koncentrácie a stupňa homogenity upravovaného odpadu, využívajú sa pri neutralizácií škodlivých látok a pri premene odpadu na druhotnú surovinu. RT na recykláciu anorganických odpadov 1. Hydrometalurgia - lúhovanie, pri ktorom dochádza k prevodu jednej alebo viacerých kovových zložiek z tuhého odpadu do roztoku, - úžitkové zložky sa z roztoku získavajú zrážaním, cementáciou, kryštalizáciou a sorpciou, - využíva sa pre získavanie kovov z chudobných surovín a kovonosných odpadov. 2. Pyrometalurgia - hutnícky spôsob získavania kovov pri vyšších teplotách, - využitie pre jemnozrnné úlety a kaly. 24

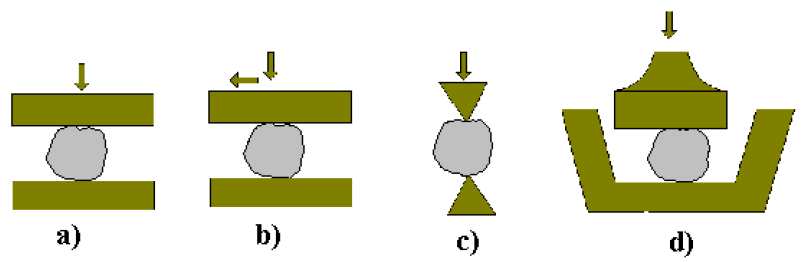

25 3. Odcínovanie - získavanie cínu (Sn) elektrolytickým spôsobom. 4. Odtavovanie - využíva sa pri spracovaní amortizačného kovového odpadu s vyšším podielom neželezných kovov. RT na recykláciu organických odpadov 1. Pyrolýza - rozklad organických odpadov bez prístupu vzduchu, - využíva sa pre drevo, papier, plasty, chemikálie, komunálny a nemocničný odpad, - pri pyrolitickom rozklade možno oddeliť C, decht a smoly a tie potom možno využiť ako palivo alebo druhotnú surovinu. 2. Hydrolýza - pri reakcii vody s rozpúšťanou látkou sa uvolnia vodík alebo hydroxylové ióny, - využíva sa pri štiepení celulózových zložiek odpadov alebo plastov. 3. Spaľovanie - je to súhrn fyzikálnych a chemických procesov. 25

26 Biotechnologické recyklačné metódy využívajú sa mikroorganizmy, ide v podstate o riadenú kultiváciu mikroorganizmami a organický odpad sa mení na biomasu alebo na metabolity, sú najvýhodnejšie z ekonomického aj ekologického hľadiska. Degrabilita - rozložiteľnosť odpadov. Biodegrabilita - rozložiteľnoasť mikroorganizmami. Nerozložiteľné organické odpady za aeróbnych podmienok v prírodnom alebo vhodnom prostredí majú polčas rozkladu väčší ako jeden rok. Ťažkorozložiteľné odpady majú polčas rozkladu väčší ako dva dni. 1. Kompostovanie - biologická premena organických látok na humus za pôsobenia aeróbnych a anaeróbnych mikroorganizmov, - táto metóda sa využíva pre domový odpad organického pôvodu, odpad z údržby mestskej zelene a odpad z poľnohospodárskej a lesníckej činnosti, - priebeh procesu kompostovania je ovplyvnený vlhkosťou, teplotou, prístupom O 2, pomerom obsah C/N (30-35:1), štruktúrou materiálu a ph. 26

27 2. Metanizácia - proces, pri ktorom za anaeróbnych podmienok zmesná kultúra mikroorganizmov postupne rozkladá biologicky rozložiteľné organické látky, - konečnými produktmi procesu sú biomasa a plyn, - tento spôsob recyklácie sa používa pre kaly a suspenzie organických látok s vyšším obsahom vody a pre komunálny odpad. 3. Anaeróbna stabilizácia kalov - jedná sa hlavne o kaly z ČOV, - je to v podstate metanizácia. 4. Anaeróbna stabilizácia poľnohospodárskych produktov - zvyšky rastlín a exkrementy zvierat. 5. Dekontaminácia zemín, kalov a odpadov - biotechnologické čistenie je efektívnejšie a ekonomickejšie ako spaľovanie a skládkovanie, - tento spôsob sa používa pre kontaminovanú pôdu, vykopanú zeminu alebo pre odpady zachytené v nádrži. 27

28 faktory, ktoré rozhodujú o spôsobe realizačných prác na mieste alebo mimo: - charakter a rozsah kontaminácie, - stupeň ohrozenia zložiek ŽP, - použitá technológia, - ekonomická výhodnosť. IN SITU - na mieste vzniku, mieste výskytu znečistenia, na lokalitách rôznych priemyselných objektov, - sú to hydrogeologické metódy pozostávajúce z čerpacích, infiltračných a monitorovacích vrtov, - môžu sa použiť aj na dekontamináciu podzemnej vody. EX SITU - zemina sa vybagruje a preloží na nepriepustnú vrstvu, zmieša sa s H 2 O a vzniká suspenzia, potom nasleduje proces dekontaminácie. 28

29 Mechanické recyklačné technológie 29

30 Mechanické recyklačné technológie - spolu s rozdružovacími technológiami tvoria tzv. klasické (tradičné) úpravnícke metódy. MRT na zmenšovanie kusovosti na zväčšovanie kusovosti Zmenšovanie kusovosti Drvenie Pod pojmom drvenie rozumieme zdrobňovanie tuhého telesa na časti, pričom sa mechanicky premáhajú sily súdržnosti častíc telesa a vytvárajú sa nové povrchové plochy. Podľa spôsobenia mechanických síl poznáme štyri základné princípy drvenia: a) rozmliažďovanie, b) rozotieranie, c) štiepanie, d) roztĺkavanie. 30

31 Zmenšovanie kusovosti 31

32 Delenie drvičov podľa princípu rozpojovania resp. podľa spôsobu práce 1. Čeľusťový drvič - používa sa veľmi často na hrubé drvenie; tvorí zvyčajne prvé štádium drvenia; má pomerne jednoduchú konštrukciu, schopnosť pojať veľké kusy drveného materiálu, značnú výkonnosť, ľahkú výmennosť náhradných súčiastok, jednoduchú obsluhu a údržbu; surovina sa drví v priestore medzi pohyblivou a pevnou čeľusťou; pri rozovieraníčeľustí sa materiál vlastnou hmotnosťou posúva do tlamy drviča a pri zvieraní sa materiál drví; používa sa pre huževnatý odpad ako kamenina a troska. 32

33 2. Kužeľový drvič - základnými časťami kužeľového drviča sú drviaci kužeľ a drviaci plášť; drviaci kužeľ sa otáča v excentrickom ložisku, takže sa striedavo približuje a oddiaľuje od drviaceho plášťa po celom obvode a drví materiál medzi nimi; podľa určenia a tvaru drviacich častí sa tieto drviče delia na dve skupiny: kužeľové drviče s ostrouhlým drviacim kužeľom a kužeľové drviče s tupouhlým drviacim kužeľom; výkon drviča závisí od veľkosti drviča, otáčok a stupňa drvenia; sú oproti čeľusťovým drvičom výhodnejšie; sú energeticky hospodárnejšie, lebo okrem mliaždenia aj rozotierajú rudu, preto je ich účinnosť vyššia; majú plynulejší chod, plniaci otvor je 2,5-krát väčší ako u čeľusťových drvičov; dávajú rovnomernejšie zrno; nevýhodou kužeľových drvičov je ich veľká konštrukčná výška; pri výmene náhradných súčiastok treba vytiahnuť von hriadeľ drviča s kužeľom, čo vyžaduje veľký voľný priestor nad drvičom. 33

34 3. Valcový drvič - sa používa na stredné a jemné drvenie; drviacimi časťami sú dva hladké, ryhované, alebo ozubené valce, ktoré sa otáčajú proti sebe; zaraďujú sa do linky medzi čeľusťové a kužeľové drviče; pre proces drvenia je dôležitý pomer priemeru valcov a najväčších drvených kusov; priemer valcov má byť 20-násobok najväčších kusov pred drvením; valcové drviče sa konštruujú buď s obidvomi pevnými valcami, alebo jeden valec je pevný a druhý odpružený, alebo oba valce sú odpružené; valce sú opatrené vymeniteľným plášťom z kvalitnej ocele; na drvenie krehkých materiálov sa používajú valcové drviče s ozubenými valcami; výhodou valcových drvičov je ich jednoduchá konštrukcia a ľahká údržba; používajú sa najmä na drvenie olovených, wofrámových a iných krehších materiálov. 34

35 4. Kladivový drvič - drví materiál úderom drviacich telies - kladív, ktoré sú voľne pripojené na otáčajúci sa rotor, ďalej vrhaním kusov hornín odstredivou silou na pancierové dosky a vzájomným narážaním kusov na seba; skladá sa z telesa drviča s roštom a z rotora; na hriadeli sú naklinované kotúče na ktorých voľne visia kladivá; kladivá sa vyrábajú z mangánovej ocele, majú rôzny tvar a veľkosť; výhodou kladivových drvičov je ich jednoduchá konštrukcia a spoľahlivosť v prevádzke, nenáročná obsluha a vysoký stupeň drvenia pri relatívne malej spotrebe energie. 35

36 5. Nárazový drvič - materiál sa drví úderom rotujúcich nárazových líšt pevne spojených s rotorom a odrazom od pevných odrazových dosák upevnených na vnútornej strane krytu drviča; na rozdiel od kladivových drvičov, spodnáčasť drviaceho priestoru nie je uzavretá roštom, ale je otvorená; môžu však pracovať aj s roštom uzatvárajúcim spodnúčasť drviaceho priestoru, čím sa zamedzí prepad nadmerne veľkých zŕn, ale súčasne sa zníži výkon drviča; veľkosť rozdrveného zrna je daná štrbinou medzi nárazovými lištami a dolnými odrazovými doskami; nárazové lišty a odrazové dosky sú vyhotovené zo špeciálnej tvrdej ocele; tieto drviče sú určené na drvenie stredne tvrdých a tvrdých materiálov. 36

37 6. Strihový drvič - používajú sa na zdrobňovanie druhotných surovín, kde okrem princípu drvenia sa uprednosťuje predovšetkým strih; strihové časti sa otáčajú, alebo konajú priamočiary pohyb proti stabilným nožom; konštrukčne je podobný nárazovému drviču; - rotorový drvič: odpady z fólií, plasty, drôty, plechy z medi, mosadze, bronzu, odpadové káble, hobliny od sústruhov a pod. sa privádzajú do drviaceho priestoru, kde ich zachytia pevné ramená prudko rotujúceho rotora na ktorých sú regulovateľne upevnené strihové nože zo špeciálnych volfrámových zliatin; - strihový drvič: kovový alebo nekovový odpad sa posúva piestom a zhutní sa hydraulickým lisom; 37

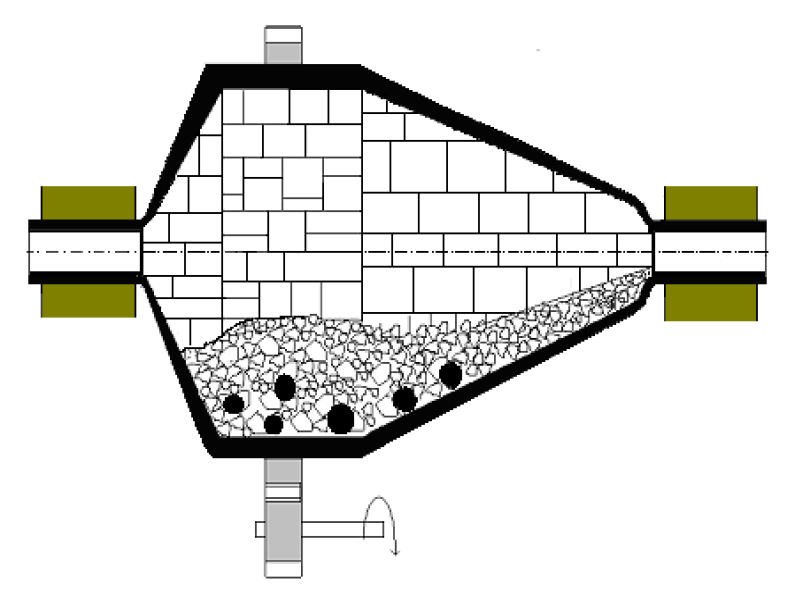

38 Zväčšovanie kusovosti 38

39 Mletie Zväčšovanie kusovosti Mletie je najjemnejšie rozpojovanie materiálov pred ich rozdružovaním (najčastejšie flotáciou). Presnú hranicu medzi mletím a drvením nie je možné stanoviť. Všeobecne sa melie pod 2-3mm a najčastejšiou mierou jemnosti mletia je percentuálny podiel triedy 0,075. Tvarom sú mlyny rotačné bubny, ktorých náplň tvoria okrem materiálu na mletie, oceľové gule, alebo tyče. Rotáciou bubna sú unášané okrem rudy aj gule (tyče), ktoré v určitom bode pôsobením gravitácie odpadávajú a rozomieľajú rudu. Okrem roztĺkania je materiál aj rozotieraný medzi guľami a taktiež medzi guľami a plášťom. Všeobecné delenie mlynov podľa mlecej náplne: - guľové, - tyčové, - autogénne. 39

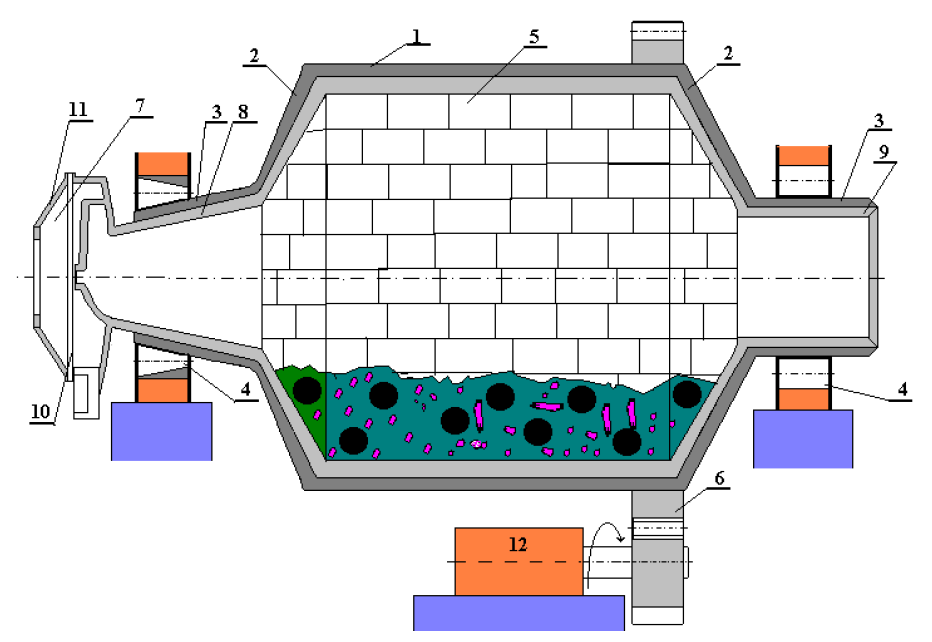

40 1. Guľové mlyny Delenie guľových mlynov podľa formy a spôsobu činnosti Bubnový guľový mlyn s vynášaním cez dutý čap - je charakteristický tým, že vnútorný priemer bubna sa približne rovná dĺžke valcovitej časti mlyna. Rozomletý materiál prepadáva cez dutý vynášacíčap. Mlyn sa plní cez plnič 7 a dutý čap veka 3. Materiál po rozomletí odchádza hrdlom 9. 40

41 Guľový mlyn so sitovým plášťom - má krátky cylindrický mlecí priestor, vytvorený čiastočne dierkovanými mlecími doskami. Mlecia náplň je z oceľových gúľ. Súčasne s mlecími doskami sa otáča vonkajší sitový plášť, na ktorý prepadáva dostatočne rozomletý materiál, kým hrubší materiál sa vracia do vnútra mlyna spätne pôsobiacimi lopatkami. Materiál sa privádza cez čap v čele mlyna, rozomletý materiál sa odvádza naspodku cez plášť mlyna. Mlyn pracuje nasucho a je určený na rozomieľanie rozličných materiálov na zrnitosť okolo 2 mm. 41

42 Guľový mlyn s roštom - sa odlišuje od guľového mlynu s odvádzaním stredom tým, že majú na výstupnej strane bubna zabudovanú priehradku s otvormi na odvádzanie materiálu. Priehradka má na strane obrátenej k výstupnému veku rebrá, ktoré rozdeľujú Priestor medzi ňou a čelným vekom na komôrky otvorené smerom k čapu. 42

43 Kužeľový guľový mlyn Harding - krátka valcováčasť prechádza na vstupnej i výstupnej strane do kužeľovitej časti. Takýto tvar je výhodný preto, lebo gule sa sami roztriedia tak, že smerom k výstupnému čapu sa nachádzajú gule o menšom priemere a tieto sa v časti o menšom priemere len prevaľujú. V strednej časti mlyna hrubozrnný materiál roztĺkajú veľké gule a užčiastočne rozomletý materiál rozotierajú menšie gule blízko výstupu. Tento tvar guľového mlyna vytvára priaznivé podmienky pre odvádzanie rozomletého materiálu. 43

44 Vibračný mlyn - je guľový mlyn, ktorého odpružené bubnové teleso vykonáva kmitavý pohyb. Uplatňujú sa tam, kde treba rozomlieť materiál veľmi jemne. Mlecie telesá zapĺňajú 70 až 80% objemu bubnov. Pri mletí sa mlecia náplň prevaľuje v opačnom smere rotácie vibračného hriadeľa a melivo prechádza mlecím priestorom po relatívne dlhej skrutkovicovej dráhe (a, b, c, d, e). Môže byť jedno alebo dvoj bubnový. 44

45 2. Tyčové mlyny Principiálne sú podobné ako guľové mlyny, len miesto gulí tvoria náplň mlyna dlhé tyče. Tyče sú z kvalitnej ocele o priemere D=45-100mm, siahajú asi mm pod os mlyna a zaberajú 35-45% vnútorného objemu mlyna. Tyče sa po sebe len prevaľujú preto materiál melú tlakom a rozotieraním. Výhodou týchto mlynov je rovnomerne rozomletý produkt, pretože kým nie sú väčšie kusy rozomleté nemôže tyč pôsobiť na jemnejšie zrná. Tyčové mlyny sa často používajú na veľkosť 0,2 mm, ekonomicky je výhodné do 0,5 mm s ďalším domletím produktu v guľovom mlyne. 45

46 3. Autogénne mlyny Autogénne mlyny sa uplatňujú pri suchom alebo mokrom mletí rozličných materiálov. Mleciu náplň autogénnych mlynov tvoria väčšie kusy rozomieľaného materiálu. Autogénny mlyn AEROFALL - je valcovitého tvaru. Krátky valec veľkého priemeru je uložený na horizontálnych dutých čapoch. Vnútrajšok mlyna je opatrený unášacími lopatkami. Jedným dutým čapom sa privádza surovina na mletie do valcovej časti, tam je lopatkami počas otáčania vynesená do výšky odkiaľ padá a pri nárazoch jednotlivých kusov navzájom a na nárazníky na čelnych stenách mlyna (teflagrátory) sa rozomieľa. Prúd vzduchu a plynu vynáša rozomletý materiál výstupným čapom von z mlyna. 46

47 Autogénny mlyn HYDROFALL - používa sa na vlhký materiál a pre mokré mletie. Surovina sa privádza s vodou z ľavej strany, rozomletý materiál vo forme rmutu vyteká cez roštové priehradky pri obvode čelnej steny na vynášacej strane mlyna do prietokovej komory odkiaľ ho unášacie lopatky vyzdvihujú a vyteká von z mlyna. Konštrukcia je ideovo zhodná s mlynom AEROFALL. 47

48 Ďalšie úpravnícke metódy 48

49 Kryogénna technika Využíva sa kvapalný dusík (t = -194 až -196 C), pomo cou ktorého sa menia vlastnosti materiálov a aj stupeň rozpojenia. Použite pri spracovaní káblov a vodičov väčších priemerov a na úpravu kovového odpadu. Lisovanie Jedná sa o úpravu tuhého odpadu stláčaním do tvaru vhodného na manipuláciu, prepravu a využitie. Paketovanie Spôsob lisovania ľahkého oceľového odpadu. 49

50 Briketovanie Jeden zo spôsobov lisovania odpadu pri úprave oceľového odpadu (triesok), využíva sa však aj pre ekopalivá. 50

51 Granulácia Zmiešavanie odvodnených kalov s vápnom. Peletizácia Zhutňovanie jemnodisperzných odpadov pod 1mm. 51

52 Triedenie 52

53 Triedenie - základom každej úpravy odpadov je triedenie, - odpad je väčšinou heterogénny, je zmesou rôznych materiálov, - triedenie je postup, pri ktorom sa odpad separuje podľa veľkosti frakcie, resp. sa triedi podľa druhu, kvality alebo podľa fyzikálnych vlastností, - cieľom triedenia je oddelenie úžitkovej zložky od nepotrebnej na základe rozdielnych vlastností materiálov. Podľa veľkosti vyseparovanej frakcie TRIEDIČE Podľa druhu vyseparovanej frakcie Bubnový Vibračný Balistický Iné Mechanické Hydraulické Pneumatické Magnetický Elektrostatický Flotačný Iné 53

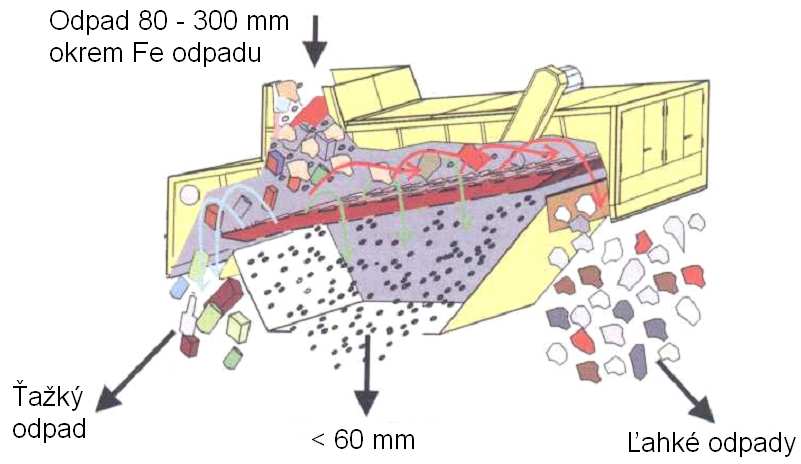

54 1. Mechanický triedič - triedenie na základe rozdielneho rozmeru zŕn 54

55 2. Hydraulický triedič - je založený na odlišnej sedimentačnej rýchlosti rôznych látok vo vode 55

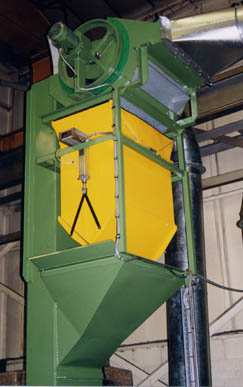

56 3. Pneumatický triedič - využíva rozdielnu sedimentačnú schopnosť materiálov vo vzduchu 56

57 Rozdružovacie recyklačné technológie 57

58 Rozdružovacie recyklačné technológie - oddelenie úžitkovej zložky od nepotrebnej na základe rozdielnych fyzikálno - chemických vlastností jednotlivých zŕn (častí) odpadu, - vyberá sa taká vlastnosť, ktorá súvisí s obsahom úžitkovej zložky, - na základe toho rozoznávame rôzne typy metód rozdružovania: 1. Gravitačné rozdružovanie, 2. Magnetické rozdružovanie, 3. Elektrostatické rozdružovanie, 4. Flotácia, - veľmi dôležitý faktor, ktorý ovplyvňuje účinnosť rozdružovania, je stupeň znečistenia zložiek suroviny, tj. na akej úrovni sú premiešané nečistoty s úžitkovou zložkou. ODPAD ROZDRUŽOVANIE Surovina obohatená o úžit. zložku Nečistoty 58

59 1. Gravitačné rozdružovanie - závisí od objemovej hmotnosti (ρ) častíc v kvapalnom alebo plynnom prostredí a. v ťažkých kvapalinách b. vo vode (v žľaboch alebo v splavoch) c. pneumatické (separácia v prúde vzduchu) (gravitačné odlučovanie ropných látok) (laboratórny gravitačný rozdružovač) 59

60 2. Magnetická separácia - prebieha v magnetickom poli zariadenia, - magnetický podiel odpadu je priťahovaný magnetom a ostatné časti nie sú, - využíva sa na separáciu kovového odpadu (oddelenie železných častíc od neželezných). a. nízko intenzívne magnetické rozdružovanie b. vysoko intenzívne magnetické rozdružovanie 60

61 3. Elektrostatická separácia - rozdružovanie v elektrickom poli zariadenia, - založená na princípe rozdielnych elektrických vlastnostíčastíc odpadu -častice majú rôznu rýchlosť nabitia alebo straty elektrického náboja, - pre tento spôsob separácie existujú iba dva druhy nabitia elektrickým nábojom: - vedenie, - trenie. Faktory ovplyvňujúce priebeh elektrostatickej separácie: - veľkosť a polarita elektrického náboja častice, - intenzita elektrického poľa. Častice sa nabíjajú vedením od elektricky nabitej častice rozdružovača a to buď priamým dotykom alebo prostredníctvom ionizovaného vzduchu. Trením získavajúčastice náboj pri vzájomnom relatívnom pohybe alebo trením o vhodne upravenúčasť separátora. 1 - násypka, 2 - valec, 3 - elektróda, 4 - elektróda, 5 a 6 - zásobníky vyseparovaných produktov 61

62 4. Flotácia - je technologický postup využívajúci k oddeľovaniu rozdielnu zmáčateľnosť častíc práškových materiálov, - najčastejšou je penová flotácia, pri ktorej sa zmes intenzívne mieša a prebubláva ňou vzduch; hydrofóbne častice sú vynášane bublinami na povrch vody; hydrofílne častice sedimentujú a vytvárajú na dne flotačný odpad, - filmová flotácia - častice rozomletej zmesi sa sypú na povrch tečúcej vody, - olejová flotácia - na delenie sa používajú kvapôčky oleja; tvorba peny je nahradená vytváraním emulzie. 62

63 Recyklácia betónov a odpadov zo stavebnej činnosti 63

64 Zákon č. 223/2001 Z.z. o odpadoch Vyhláška MŽP SR č. 284/2001, ktorou sa ustanovuje Katalóg odpadov Kód Názov STAVEBNÝ ODPAD A ODPAD Z DEMOLÍCIÍ (VRATANE VYKOPANEJ ZEMINY Z KONTAMINOVANÝCH MIEST) Betón, tehly, dlaždice, obkladačky a keramika Drevo, sklo, plasty Bitúmenové zmesi, uholný decht a dechtové výrobky Kovy (vrátane ich zliatin) Zeminy (vrátane vykopanej zeminy z kontaminovaných plôch), kamenivo a materiál Izolačné materiály a stavebné materiály obsahujúce azbesty Stavebný materiál na báze sadry Iné odpady zo stavieb a demolácií 64

65 Podľa vyhlášky medzi nebezpečný odpad patria: - zmesi alebo oddelené zložky betónu, tehál, obkladačiek, dlaždíc a keramiky obsahujúce nebezpečné látky; - sklo, plasty a drevo obsahujúce nebezpečné látky alebo kontaminované nebezpečnými látkami; - uhoľný decht a dechtové výrobky; - olovo; - kovový odpad kontaminovaný nebezpečnými látkami; - káble obsahujúce olej, uhoľný decht a iné nebezpečné látky; - izolačné materiály obsahujúce azbest; - odpady zo stavieb a z demolácií obsahujúce ortuť; - odpady zo stavieb a z demolácií obsahujúce PCB (napr. tesniace materiály obsahujúce PCB, podlahové krytiny na báze živíc obsahujúce PCB, izolačné zasklenie obsahujúce PCB, kondenzátory obsahujúce PCB) a pod. 65

66 Recyklácia odpadových betónov 66

67 Recyklácia odpadových betónov V betonárňach pri výrobe a preprave betónu dochádza k znečisťovaniu vody a krajiny cementovým kalom a zbytkami stvrdnutého betónu. Najviac odpadu vzniká pri dennom čistení prepravných autodomiešavačov, čerpadiel betónu, umývaní betonární a pri výrobe prefabrikátov. Zariadenia na recykláciu zvyškových betónov pracujú na princípe vymývacej práčky. Odpad z betonární Špeciálne čeridlá Prepieranie bet. zmesi Cement, kamenivo Kalová nádrž Voda Nová výroba betónu Prevádzková skládka preprava kameniva čerpadlá Je to uzavretý systém ( bezodpadová technológia ), kde sa celý materiál i kalová voda spotrebujú v novej výrobe. Vymývanie autodomiešavačov + Dávkovanie do miešačky ako časť zámesovej vody 67

68 Stavebný odpad 68

69 STAVEBNÝ ODPAD 1. Vyťažená zemina - predstavuje prírodné materiály ako piesok, štrk, íl, hlina, kamene a skaly; pokiaľ nie sú znečistené škodlivinami, majú použitie ako klasické materiály získanéťažbou; ak je zemina znečistená škodlivinami, je potrebné s ňou nakladať ako s nebezpečným odpadom; v prípade, že nie je možné jej využitie, najčastejším spôsobom zneškodnenia je skládkovanie. 2. Odpady z demolácie ciest - vzniká pri rekonštrukcii samotných komunikácií, rekonštrukciách a budovaní inžinierskych sietí pod vozovkami, likvidácií starých ciest. Pri týchto zásahoch vznikajú dve skupiny odpadov: - asfalt, asfaltobetón a bitumén (vrchná vrstvy tvorená živičným krytom), - betónový kryt (spodná vrstva tvorená betónom resp kamenivom). 69

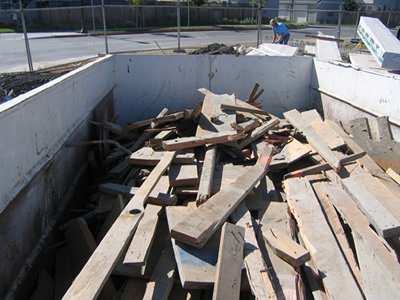

70 3. Stavebná suť - predstavuje širokú zmes stavebných látok, ktorá vznikla pri rekonštrukcii objektov a demolácií starých budov a priemyselných objektov; je veľmi náročná na separáciu a preto aj v malej miere využívaná. 4. Odpady zo stavenísk - tento druh odpadov je z materiálového hľadiska veľmi rozmanitý; podmienkou opätovného využitia je jeho roztriedenie na jednotlivé druhy a zložky: - drevený odpad: jedná sa hlavne o odpadové drevo, piliny a hobliny neznečistené škodlivinami; drevo ošetrené lakmi, olejmi a vodovzdornými nátermi je zaradené do kategórie nebezpečné odpady (spaľovanie). 70

71 - odpady na báze plastov: ich zdrojom sú obalové materiály (fólie) a odpady z PVC; v súčasnosti sa tieto odpady nerecyklujú, nakoľko sa jedná o zmesné materiály (skládkovanie, spaľovanie). - papier a lepenky: v podstate ide o dva druhy odpadov - odpadová asfaltová lepenka a papier nasýtený živicou a bituménom a obalový materiál znečistený škondlivinami; tieto zložky sa nerecyklujú (skládkovanie, spaľovanie). - kovy: pochádzajú z rôznych konštrukcií, rámov, stavebnej ocele; zber a využitie kovového odpadu sa štandardne využíva. - odpad z káblov: je zaradený medzi ostatné odpady; predstavuje neželezné kovy, ktorých využitie pokiaľ sa nejedná o malé množstvá, prináša aj ekonomický prínos. - odpady z farieb a lakov: predstavujú nebezpečný odpad; je nutné ho zhromažďovať oddelene podľa jednotlivých druhov v nádobách pre ich zber. 5. Odpady z minerálnych vlákien 71

72 Recyklačné linky 72

73 RECYKLAČNÉ TECHNOLÓGIE Pred vstupom odpadov do recyklačnej technológie musí dodávateľ predložiť hygienický atest o neškodlivosti materiálu. Na výstupe sa uskutočňujú technologické skúšky recyklovaných materiálov. Atesty zaručujú deklarované parametre recyklovaných materiálov. V začiatkoch uplatňovania recyklácie sa využívali stroje zhodné zo zariadeniami používanými pre úpravu kameniva v lomoch. Charakter liniek bol väčšinou stacionárny ako u ťažobného priemyslu, čo prinášalo množstvo nevýhod. V súčasnosti je možné deliť recyklačné linky stavebných odpadov na základe mobilnosti na: - mobilné, - semimobilné, - stacionárne. PRETRIEDENIE DRVENIE TRIEDENIE Cudzorodé látky, podsitná zložka Cudzorodé látky, železo Rôzne výstupné frakcie recyklátu Schéma typického recyklačného zariadenia 73

74 Mobilná recyklačná linka - použitie priamo v teréne; efektívne spracovanie na jednom mieste i relatívnych malých množstiev; nevýhody: nižšia kvalita recyklátu, vysoká cena. 74

75 Každá mobilna recyklačná linka obsahuje: Mobilný drvič (schéme toku materiálu mobilným drvičom) Surovina Podávací zásobník Vibračný podávač Predtriedenie Zahlinený materiál Drevo, papier, kovy Drvič Železný šrot Magnetický separátor Konečná drvina Mobilný triedič (schéme toku materiálu mobilným triedičom) Surovina Triediaci rošt Násypka Vibračný triedič > 80 mm 0/16 mm 16/32 mm 32/80 mm Všetko je v kombinácii s pásovým dopravníkom, pohonnou jednotkou a podvozkom. 75

76 Semimobilné recyklačné linky - zneškodňovanie odpadov v mieste ich vzniku 76

77 Stacionárne recyklačné linky - vysoká kvalita spracovania stavebného odpadu 77

78 Zariadenia recyklačných liniek 78

79 Zariadenia recyklačných liniek Drviče - majú zásadný význam na kvalitu recyklátu a účinnosť recyklácie, - čeľusťové drviče, - odrazové drviče - výhodnejšie z hľadiska zdrobnenia vstupnej suroviny, kvality vstupného zrna a možnosti riadenia procesu drvenia. 79

80 Triediče - triedia rozdrvený materiál na jednotlivé frakcie, - používajú sa triediče rôznych typov a konštrukcií, od najťažších cez ľahšie, s kovovými a nekovovými sitovými plochami, až po triediče s rotačnými sitami. 80

81 Odlučovače - magnetická separácia materiálov s obsahom Fe, - separácia ľahkých a prachových častíc z recyklátu (drevo, plasty) pomocou pneumatických a vodných odlučovačov. Magnetický separátor - používajú sa na oddelenie magnetických materiálov od nemagnetických, - na silnomagnetické materiály sa používajú nízkointezitné magnetické separátory, - pre separáciu slabomagnetických materiálov sa používajú vysosointenzívne magnetické separátory, - sú riešené pre suchú alebo mokrú prevádzku. 81

82 82

83 Odstraňovanie nečistôt ( práčky ) 83

84 Stavebné recykláty a možnosti ich využitia 84

85 Stavebné recykláty a možnosti ich využitia Tehlový recyklát - výroba tehlobetónu; použitie ako výplňové murivo do monolitických konštrukcií, na výrobu prefabrikátov, na prípravu vibrolisovaných tvárnic, - výroba stavebných zmesí ako plniva mált pre murovanie s využitím drobných frakcií do 4mm, - využitie v stabilizovaných podkladoch a nestmelených vrstvách vozoviek, - výroba nepálených lisovaných tehál (300x150x100) zo zmesi tehlového recyklátu frakcie 0-16 mm a hliny s 10% prímesou cementu. Betónový recyklát - použitie betónového recyklátu je dnes zakotvené aj v niektorých normách, - v podkladných vrstvách vozoviek stmelených cementom, - v ochranných vrstvách cestných komunikácií, - ako náhrada prírodného kameniva do konštrukčných betónov nižších tried. 85

86 86

87 Asfaltový recyklát - pred použitím musí dôjsť k obaleniu ekologicky škodlivých častíc za použitia vhodných emulzií, - bez pridania spojiva k recyklátu použitie pre spodné podkladné vrstvy málo zaťažovaných vozoviek, - po pridaní hydraulického spojiva použitie pre novú stmelenú podkladnú vrstvu. 87

88 Suťový recyklát 88

89 Možnosti využitia recyklovaných produktov 89

90 90

91 91

92 Recyklácia zberového papiera 92

93 Prvé použitie dreva na výrobu papiera bolo zaznamenané v roku 1769, ale až v polovici 19. storočia sa výroba papiera z drevnej kaše dostala do povedomia širšej verejnosti. Hlavnou surovinou na výrobu papiera sa stala celulóza. Prvý papierenský stroj bol vynájdený v roku 1798 N. L. Robertem a začal byť vyrábaný o päť rokov neskôr bratmi Foordrinierovými. Väčšina papierov je vyrobená z rovnakého materiálu - drevo resp. drevné vlákna. Ďalšími základnými materiálmi na výrobu sú: voda, plnidlá, tmely, pigmenty a ďalšie prísady. Zloženie dreva: - celulóza (50%): základná zložka bunkovej steny rastlín buniek; základná zložka na výrobu papiera, - hemicelulóza (20%): napomáha k lepšej súdržnosti celulózy a lignínu; pri procese výroby buničiny sa rozpúšťa a vyplavuje, - lignin (25%): pôsobí ako lepidlo a drží vlákna celulózy po kope; dodáva drevu pevnosť, - extrahovateľné látky: mastné kyseliny a iné; pomáhajú drevu rásť a a odolávať chorobám. 93

94 Výroba buničiny / celulózy 94

95 Vlákninové drevo (smrek, borovica) Výroba buničiny / celulózy Sekanie štiepkov (chemická) Odkôrňovanie Varenie Pranie Triedenie Strúhanie kmeňov (mechanická) Druhy celulózy 1. mechanická - vlákna sú získavané mechanickou cestou (kmene sú tlačené na rotujúci brúsny kameň), 2. chemická - vlákna sú získané chemickou cestou (štiepky sú varené s príslušnými chemikáliami), 3. recyklovaná - vlákna sú získavané zo zberového papieru. Bielenie Sušenie / Papierenský stroj Na konci papierenského stroja je obsah vody v papieri 3-8%. 95

96 Papierenský stroj Sitová časť Odvodňovacia časť Lisovanie Sušenie Vyrovnávanie Vyrovnávanie Sušenie Lisovanie Sitová časť Zušľachťovanie (farbenie) Finálny výrobok (Jumbo role) Jumbo role sa ďalej prevíja a upravuje na šírku alebo formát podľa potreby. 96

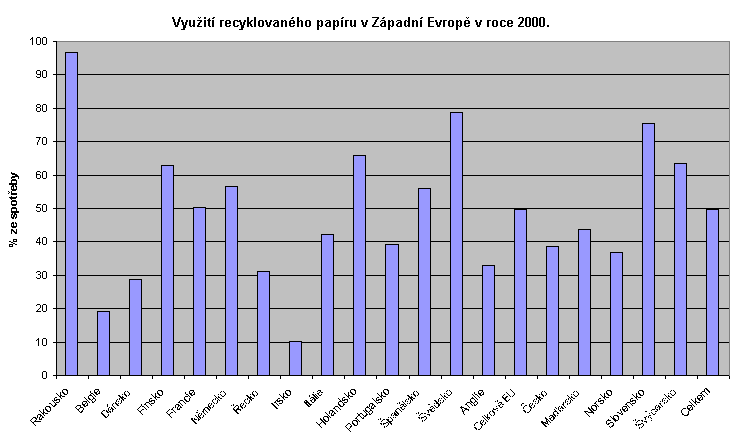

97 Odpadový a zberový papier 97

98 Odpadový papier - spracovateľský odpad: vzniká priamo vo výrobe, - spotrebiteľský odpad: tlačové papiere, novinový papier, obalový papier. Zberový papier Zberový papier - papier, kartón, lepenka a výrobky z nich, ktoré už boli použité alebo sú odpadom pri spracovaní a zachovali si také vlastnosti, že sa z nich môžu regenerovať vlákna. Podľa STN EN 643 Papier a lepenka. Európsky zoznam normalizovaných druhov zberového papiera a lepenky ( ) - zberový papier sa zaraďuje do piatich hlavných skupín: - 1. skupina : druhy nižšej kvality, - 2. skupina : stredné druhy, - 3. skupina : vysokokvalitné druhy, - 4. skupina : druhy obsahujúce sulfátový papier, - 5. skupina : špeciálne druhy. Výhody využitia zberového papiera: - úspora elektrickej energie 23 74%, - zníženie emisií 70%, - zníženie stupňa znečistenia vody 35%, - zníženie spotreby vody 58%. 98

99 Recyklácia zberového papiera - je opätovné použitie tých zložiek zberového papiera, ktoré sú vhodné na výrobu nových papierov s obsahom recyklovaných vlákien. Recyklované vlákna - sú vlákna získané zo zberového papiera. Zanáška vláknitých surovín - je pomer jednotlivých vláknitých komponentov použitých pri výrobe papiera. Výrobok zo 100 % recyklovaných vlákien - je výrobok, pri výrobe ktorého v zanáške vláknitých surovín sú len recyklované vlákna. Výrobok z 80% recyklovaných vláken - je výrobok, pri výrobe ktorého v zanáške vláknitých surovín je 80 % recyklovaných vlákien a 20% vlákien je primárnych, získaných z iných zdrojov. Funkčná spôsobilosť - je schopnosť výrobku spoľahlivo plniť účel použitia, na ktorý bol určený, ak je používaný predpísaným spôsobom. Tissue papier - jemný krepovaný alebo nekrepovaný materiál vo forme pásu papiera s plošnou hmotnosťou spravidla do 30 g/m2 vyrobený na zodpovedajúcom druhu papierenského stroja na báze buničiny alebo recyklovaných vlákien. 99

100 Zákon č. 478/2002 Z.z. NR SR o ochrane ovzdušia a ktorým sa dopĺňa zákon č. 401/1998 Z.z. NR SR o poplatkoch za znečisťovanie ovzdušia v znení neskorších predpisov (zákon o ovzduší), Zákon č. 364/2004 Z.z. NR SR o vodách a o zmene zákona Slovenskej národnej rady č. 372/1990 Zb. o priestupkoch v znení neskorších predpisov (vodný zákon) (čiastka 153/2004), Zákon č. 529/2002 Z.z. NR SR o obaloch a o zmene a doplnení niektorých zákonov a Príslušné vykonávacie predpisy, Zákon č. 223/2001 Z.z. NR SR o odpadoch a o zmene a doplnení niektorých zákonov v znení neskorších predpisov a príslušné vykonávacie predpisy, Zákon č. 126/2006 Z.z. NR SR o verejnom zdravotníctve a o zmene a doplnení niektorých zákonov (čiastka 52/2006). 100

101 Zbiera sa: noviny, časopisy, brožúry, katalógy, cenníky, adresáre, telefónne zoznamy, knihy bez dosiek, kartóny, vlnité kartóny. Zberový papier nesmie obsahovať: pergamenový papier; asfaltový a dechtový papier a lepenku; brúsiaci papier; papier s kovovou fóliou, textilom alebo plastom; napúšťaný a mastný papier; lakovaný a napustený papier; pauzovací papier; väzby kníh; tetrapakové obaly. V SR vyhodíme denne 1000 ton papierového odpadu, recyklujeme približne 34,6 % (západoeurópske krajiny 70%). 101

102 102

103 Postup recyklácie papiera 103

104 Recyklácia papiera Pri recyklácii papiera treba brať vždy do úvahy kvalitu dodávanej suroviny. Tou môžu byť odrezky z tlačiarní, ktoré sú znečistené farbou známeho zloženia, prachom, pieskom. Surovinou však veľmi často je papier zo zberných surovín alebo kontajnerov, ktorý je znečistený a obsahuje neznáme látky. Pre papierne je zložitejšie spracovať druhú surovinu. 1. Rozvláknenie - namočenie vstupnej suroviny a jej rozvláknenie sa deje v nádrži opatrenej miešadlom; obvykle sa jedná o čisto mechanický proces; občas sa pridáva malé množstvo NaOH, ktorý urýchli rozvlákňovanie. (FORMAX 1800 Laboratory Pulper ) 104

105 2. Hrubé triedenie - už v rozvlákňovacej nádrži často býva lano (nazývané cop ), na ktoré sa pri miešaní suspenzie zachytávajú nečistoty (nite, fólie); - ďalšia fáza hrubého triedenia prebieha na samostatných zariadeniach, ktoré vždy odstránia určitý typ nečistôt; na triedenie sa využívajú rozdielne hustoty (vytváranie víru v kónickej nádobe) a veľkosť nečistôt (sitá a štrbiny). 3. Dovlákňovanie - nasleduje po hrubom triedení, no niekedy aj pred ním; odstraňovanie nerozvláknených zámotkov vlákien; mechanický proces prebiehajúci výlučne na dovlákňovacích zariadeniach; triediaca linka odstraňuje nerozvláknené zvyšky. 4. Deinking proces - procesy jemného triedenia - odstraňovanie veľmi malých a rozpustných nečistôt (farbiva, plniva, pigmenty); 105

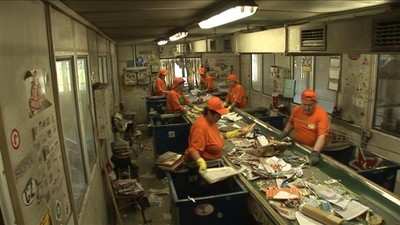

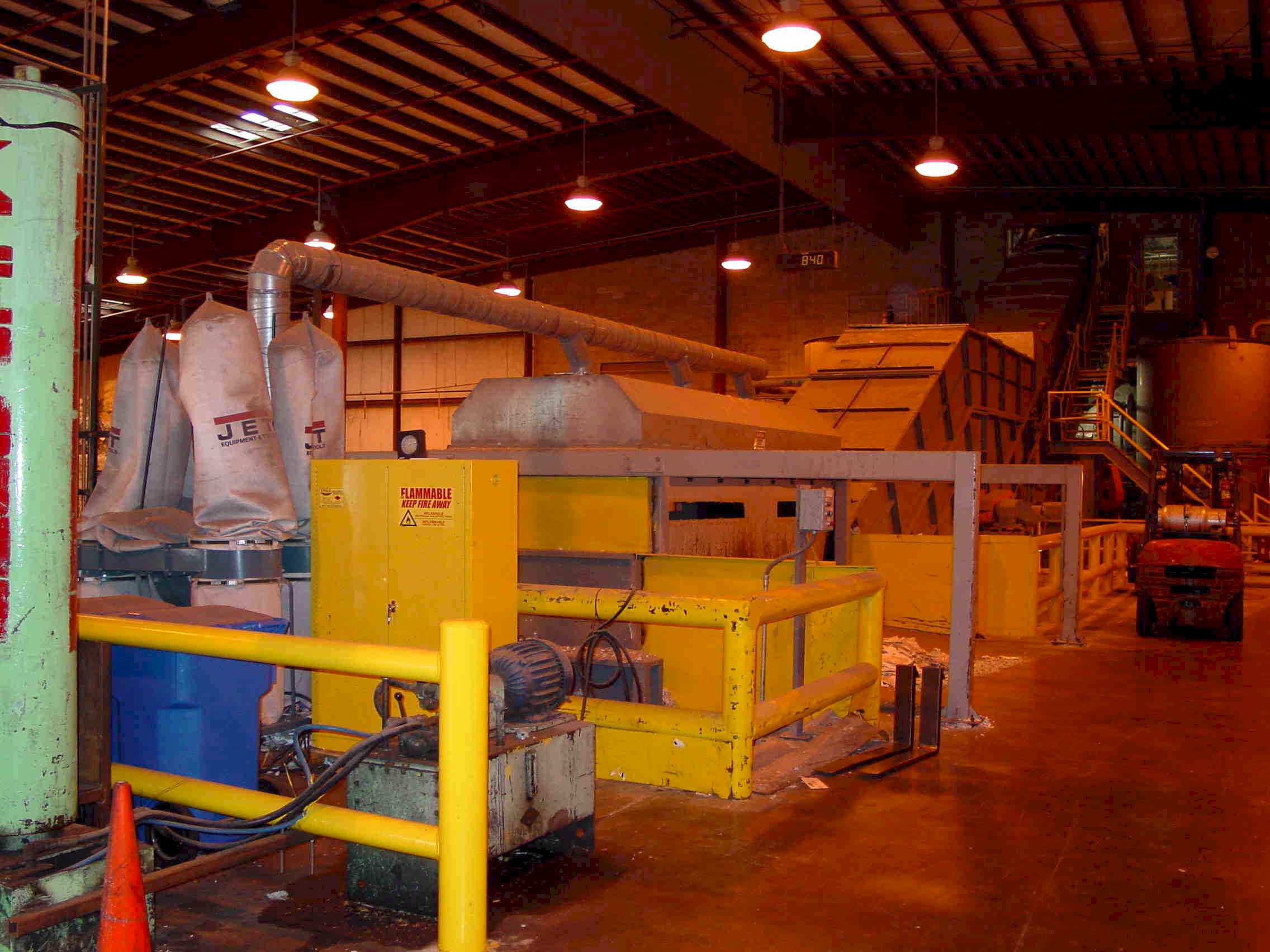

106 Deinking procesy - flotácia: suspenziou vlákien prebubláva vzduch, ktorý vynesie nečistoty na povrch v podobe peny, ktorá sa následne odstraňuje; - pranie vlákien: suspenzia sa zriedi s väčším množstvom vody, aby mohla byť následne zahustená na filtračnej prepážke; - používajú sa chemikálie (Na 2 SO 3, NaOH). 106

107 Po deinking procese zostávajú v sušine prevažne len jemné nečistoty o hustote blízkej hustote celulózy. Jedná sa prevažne o polymérne látky, ktoré majú nízky bod topenia a nazývajú sa stickies. Jedná sa o najproblematickejšie látky pri recyklácii papiera. Zaleptávajú otvory papierenských sít, lepia sa na sušiaci valec a menia koloidné vlastnosti suspenzie, a tým bránia dobrému naviazaniu plnív. Bohužiaľ stickies sa veľmi ťažko odstraňujú. V už vyrobenom papieri spôsobujú vznik sklovito priehľadných škvŕn. Iba dispergovateľné stickies sa dajú odstrániť a to: 1. chemickou cestou (používa sa veľmi málo), 2. termickou cestou (zahriatím nad 150 C a následný m rozptylom), 3. termochemickou cestou (suspenzia sa zahreje na teplotu pod 100 C a následne sa častice mechanickým spôsobom rozbíjajú). 5. Zosvetľovanie, bielenie - zosvetľovanie je založené na maskovaní chromofórmnych (farbu spôsobujúcich) chemických skupín; využívajú sa tieto chemikálie: tiosíran sodný (Na 2 S 2 O 3 ), peroxid vodíka (H 2 O 2 ), oxid chloričitý (ClO 2 ), NaOH, O 3. Tiosíran sodný je pre životné prostredie v malom množstve neškodný a nanajvýš môže prispieť k eutrofizácii vody. Pri väčšom úniku môže spôsobiť jednorázové uhynutie rýb. 107

108 Ďalej sa s recyklovanou papierovinou nakladá rovnako ako s nerecyklovanou. Doplní sa o rôzne plnivá, papierenské prostriedky a stabilizátory (predchádzanie vzniku peny, zabránenie vzniku slizu) a farbivá. Potom sa zmes pustí na papierenský stroj. Zberový papier Rozvlákňovanie Hrubé triedenie Čistenie Odfarbenie Odstraňovanie tlače Konečné čistenie Vybielenie Prepieranie Papier 108

109 Odpady vznikajúce pri výrobe papiera 109

110 Odpady pri výrobe papiera - po oddelení väčších tuhých častí pomocou rôznych filtrov a kalolisov nasleduje čistenie odpadových vôd; sedimentačné zariadenia, odstredivky, flotačné zariadenia, koagulačné zariadenia (Al 2 O 3, Fe 2 O 3, CaSO 4 ), penová separácia; - na dočisťovanie sa používa ultrafiltrácia, oxidácia a fotochemickéčistenie (oxidácia pomocou UV žiarenia); - na koniec sa používa sorpcia na aktívne uhlie. Výsledkom týchto operácii je voda s obsahujúca minimum nečistôt a zahustený kal. Kal sa môže použiť ako palivo (vysoký obsah vody - 40%), ako hnojivo (nikto ho nechce - hrozí prítomnosťťažkých kovov) ale najčastejšie sa skládkuje. Tam, na skládku ba sa dostal aj popol po spálení zberového papiera, len by nebol vlhký. Papierenský priemysel je po chemickom a oceliarenskom priemysle tretím najväčším producentom skleníkových plynov. Emisie obsahujú prevažne oxidy dusíka, zlúčeniny síry, pevnéčastice a zlúčeniny chlóru. 110

111 Triediaca linka papiera (Praha) - denný výkon linky je 75 ton a ročný ton vytriedeného papiera (zberný papier) (manipulácia so zberným Papierom v sklade) (prekladač papiera) (práca na triediacej linke) (vytriedený papier) (zlisované balíky papiera) 111

112 112

113 Recyklácia skla 113

114 História skla Sklo (modré) bolo po prvýkrát vyrobené v roku 1540 Christopherom Schurenem s využitím kobaltu. V roku 1919 v Hostomiciach pri Biline dal belgičan Foucault do prevádzky prvý stroj na nepretržite zvisléťahanie pásu skla z hladiny skloviny -ťahané sklo. Zrkadlové sklo sa vyrábalo liatím, potom sa obojstranne brúsilo a leštilo. Začiatkom 60. rokov bol v Anglicku zavedený nový spôsob, tzv plavenie skla (float) v cínovom kúpeli. Zariadenie je schopne vyrobiť až 3000m 2 skla za hodinu. Lesné sklo - draselné sklo sfarbené pôsobením zlúčenín železa zo znečistených surovín, svetlo až tmavo zelené, namodravé, hnedé alebo žltozelené. Sú to zväčša čaše a fľaše vyrábané od 14. do 17. storočia v sklárňach v horských lesnatých oblastiach (Šumava). Do konca stredoveku nebolo sfarbenie skla považované za nedostatok, až pod vplyvom importu z Benátok sa začalo usilovať o výrobu číreho skla pôsobením čerív, odfarbív a používaním čistejších surovín. Výrazne zlepšenie priezračnosti a lesku skla priniesla náhrada vápenatých surovín olovnátymi (olovnatý kryštál). 114

115 Výroba skla Základnou surovinou na výrobu skla je roztavený kremeň. Do špeciálnych druhov skla sa pridávajú rôzne oxidy, ale recyklovať sa dá iba bežné sklo s prísadou oxidu sodno-vápenatého. Sklovina sa taví zo zmesi práškových surovín, ktorej sa hovorí sklársky kmeň. Na to aby sklo malo potrebné vlastnosti, musí sa dodržiavať presný pomer jednotlivých prísad. Sklárske suroviny sa delia na hlavné a pomocné. Vápenec Sóda Živec Fenolit Dolomit Surovina Kremičitý piesok Sodný lúh (50 %) Sulfát sodný Chrómová ruda Vlastne črepiny (tech. odpad) Cudzie črepiny Celkové množstvo Biele sklo 567,5 124,2 124,8 31,2 39,8-65,0 6,4-100,0 100, ,3 Zelené sklo 137,4 17,9 28,9 9,1-13,0 33,2 1,3 0,9 100,0 700, ,4 (prísady surovín v kg na výrobu jednej tony bieleho a zeleného skla) Hlavnou sklárskou surovinou sú hlavne piesok, kremičitý piesok a kyselina boritá. Pomocnými surovinami sú hlavne farbivá, čeriace, kaliace a leptajúce prísady. Sklársky kmeň sa po dopravníkových pásoch presúva do taviacich vaní (1500 C až 1600 C) kde sa roztaví. Po dokonalom roztavení je horúca sklovina z vaní prepravena do tzv. feedrov (tvarovacích strojov) alebo na individuálne spracovanie. 115

116 Druhy skla 116

117 Druhy skla 1. Kremenné sklo - je chemicky najjednoduchšie sklo (z roztaveného SiO 2 ), - prepúšťa ultrafialové lúče, má výbornú chemickú tepelnú odolnosť, znesie prudké ochladenie bez toho aby popraskalo, - vysoká taviaca teplota (1800 ) obmedzuje jeho výrobu na laboratórne potreby a špeciálne žiarovky. 2. Vodné sklo - vznikne tak, že ku kremennému sklu pridáme alkalické zlúčeniny, ktoré pôsobia ako tavivo, - tým klesne teplota tavenia SiO 2, avšak zhoršia sa vlastnosti skla, - slúži na ohňovzdorné nátery, ako spojivo do tmelov a zlievarenských pieskov. 3. Fľašové sklo - surovinami na výrobu fľašového skla sú: 50% piesok, 16% uhličitan sodný, 12% vápenec, 18% odpadové sklo a 4% ostatné látky, - zmes sa zahrieva pri teplote 1500 C a roztavená červená hmota sa putuje do stroja na výrobu fliaš. 117

118 4. Tabuľové sklo - má podobné zloženie ako fľašové sklo, len obsah horčíka je trošku väčší, - od roku 1959 sa vyrába nasledovne: roztavené sklo tuhne na vrstve roztaveného cínu, čím vznikne tabuľa s hladkým povrchom - plavené sklo. 5. Český krištáľ - vzniká tavením piesku a vápenca, - je tvrdý, horšie taviteľný, lesklý a stály, takže sa hodí pre výrobu chemického a stolného skla. 6. Anglické sklo - pripravuje sa tavením piesku a oxidov olova, - je mäkké, má vysoký lesk a lom svetla, - ak obsahuje okolo 25% PbO, hovoríme o olovnatom krištále; vyniká lomom a farebným rozptylom svetla; vybrúsené kamienky sa vsádzajú do bižutérie, - do vysoko kvalitného optického skla sa pridávajú oxidy bária, zinku, olova a titánu. 7. Bór-kremičité sklo -časť SiO 2 je nahradená oxidom bóritým, - oxid hlinitý zvyšuje ich pevnosť a zlepšuje spracovateľnosť skloviny, - sú žiaruvzdorné a chemicky odolné, - používajú sa ako laboratórne a varné skla pre domácnosť. 118

119 8. Horninové sklo - vznikajú tavením kryštalických hornín s alkáliami, - z čadiča sa vyrábajú tmavé skla na pivné fľaše, - tavený čadič je surovinou na výrobu dlaždíc s vysokou odolnosťou proti oderu a rúr odolných voči kyslinám, -čadičové vlákna vynikajú tepelnou a zvukovou izoláciou. 9. Francúzke sklo - vyrába sa tavením sklárskeho piesku so sódou a vápencom, - patrí medzi veľmi rozšírený druh skla; je ľahko taviteľné, - vyrábajú sa z neho fľaše, lisované úžitkové sklo a stavebné sklo. Podľa spôsobu konečnej výroby delíme sklo na: 1. Fúkané sklo, 2. Lisované sklo, 3. Liate sklo, 4. Ťahané sklo. 119

120 Recyklácia skla Odpadové sklo - sklo vymedzené pojmom odpad (223/2001). Recyklovateľné odpadové sklo - sklo spĺňajúce kvalitatívne kritériá recyklátora Vetropack s.r.o. Nemšová. Sklo ako druhotná surovina - upravené recyklovateľné odpadové a špeciálne sklo vyhovujúce kritériám zhodnocovateľov, charakterizované stanoveným stupňom čistoty pre jednotlivé zariadenia na zhodnocovanie odpadového a špeciálneho skla. Legislatívne východiská pre recykláciu sektoru skla: 1. Program odpadového hospodárstva , 2. Zákon č. 223/2001 o odpadoch, 3. Vyhláška MŽP SR 283/2001 o vykonaní niektorých ustanovení zákona o odpadoch, 4. Vyhláška MŽP SR 284/2001, ktorou sa ustanovuje Katalóg odpadov, 5. Vyhláška MŽP SR 516/2001 o sadzbách pre výpočet príspevkov do Recyklačného fondu, 6. Smernica MŽP SR 3/ o špecifikácií výrobkov, za ktoré sa platí príspevok do Recyklačného fondu, 7. Zákon č. 529/2002 o obaloch. 120

121 Použitý sklenený obal je možné do posledného črepu znovu využiť pre výrobu nového a to nespočetne veľa krát. Sklárske črepy sú nevylúčiteľnou zložkou normálneho sklárskeho kmeňa, v ktorom nie len že môžu nahradiť primárne suroviny asi do výšky 1/3 hmotnosti skladby, ale pôsobia priaznivo aj na priebeh, ekonomiku tavenia a kvalitu výrobku. Táto surovinová základňa sa z najväčšej miery získava z vlastných zdrojov sklárni (vlastnéčrepy z výroby) a až potom v druhom rade z črepov vykupovaných, pochádzajúcich z priemyselných závodov a zberných dvorov. Vzhľadom ku stále sa zvyšujúcej dokonalosti moderných sklárskych liniek dochádza k minimalizácii odpadov (znižuje sa množstvo vlastných črepov v sklárňach). Vykupované sklenenéčrepy zďaleka nestačia kvantitatívne pokryť stúpajúce nároky sklárskeho priemyslu. Zvlášť pri výrobe zeleného skla sa pridávajúčrepy, pretože dnes ešte neobrúrateľné nečistoty a Prísady majú vplyv na roztavené sklo. 121

122 Sklenený odpad 122

123 SKLENENÝ ODPAD 1. Technologický odpad - vlastné črepy - črepy z vlastnej výroby sú najlacnejšou surovinou sklárskej vsádzky a predstavujú podstatnú úsporu ostatných surovín a energie. Tieto črepy tvorí studený odpad z triedenia, okraje plochého skla horúce kvapky skla z granulácie. To všetko v rámci výrobného závodu alebo výrobnej linky. - vzhľadom k značnej prašnosti pri manipulácii so suchými črepmi sa prikročilo k ich vlhčeniu pred manipuláciou, čím vzrástli požiadavky na povrchovú ochranu všetkých kovových častí spracovateľskej linky. Suché črepy sa drvia podľa potreby kladivovými drvičmi so vstavanou nárazovou doskou s možnosťou regulácie veľkosti drvených črepov. - pre horúce kvapky je najlepším riešením použitie nádob a vyhrabávacích žľabov z nerezovej ocele. Magnetická separácia črepov sa uskutočňuje na dopravníkom páse dvakrát po sebe. Zaolejovanéčrepy sú nepoužiteľné, pretože vo väčšom množstve by mohli zmeniť podmienky v peci. prísady surovín v kg na výrobu 1t bieleho a zeleného skla Surovina Vlastne črepiny (tech. odpad) Biele sklo 100,0 Zelené sklo 100,0 123

124 2. Zberový odpad cudzie črepy - množstvo črepov vo vsádzke závisí predovšetkým na ich čistote. Preto sa najviac črepov používa pri tavbe zeleného skla, kde nie sú väčšie problémy s farebnou čistotou. Vo Švajčiarsku a Nemecku sa pri tavbe zeleného obalového skla používa prídavok nad 80% črepov. - u hnedého skla (ambru) sa používa prídavok 50% črepov. - u bieleho skla sú požiadavky na kvalitu črepov najvyššie a prídavky sú do 40% črepov. - vysoké prídavky črepov sa uplatňujú i pri výrobe izolačného vlákna. - ostatné sklárske obory (ploché sklo, technické sklo, krištáľ, úžitkové sklo) doteraz používajú pri tavbe len vlastné črepy. Surovina Cudzie črepiny Biele sklo 100,0 Zelené sklo 700,0 prísady surovín v kg na výrobu 1t bieleho a zeleného skla 124

125 - zvlášť nebezpečné v črepoch sú nečistoty, ako kovy, anorganické a organické látky. - oceľ sa v črepoch vyskytuje ako uzávery, plechovky a drôty. Menšia časť prítomnej ocele sa v skle rozpustí a sfarbí ho, časť sa roztaví a vytvorí korodujúce guľôčky. - typickou škodlivinou je hliník. Rýchle roztavené častice hliníka sa vznášajú v sklovine, reagujú s kremíkom a vytvárajú guľôčky. V okolí týchto guľôčok potom vznikajú vplyvom pnutia praskliny. - anorganické látky (keramiky, betón) sa v skle rozpúšťajú len pomaly a vytvárajú vo výrobkoch tzv. kamienky. - organické látky (papier, drevo, kartón) obvykle nie sú problémom, určitým problémom sú plastové fľaše. Rovnomerne rozptýlené organické látky pôsobia pri tavení mierne redukčne, vo väčšom množstve môžu viesť k peneniu a hnedému sfarbeniu. - kontrola črepov sa realizuje tzv. pinzetovou analýzou. 125

126 Zber črepov a ich úprava 126

127 Zber črepov a ich úprava Zber črepov zo spracovateľského priemyslu (sklárstvo, pivovary) je bezproblémový. Dodávky črepov do úpravní sú pomerne kvalitné a majú homogénne zloženie. Sklo z tohto zberu sa podrobuje jednoduchej úprave založenej hlavne na drveniu. Zdroje týchto črepov sú obmedzené. Zložitejší je zber črepov od obyvateľstva. V regiónoch kde nie je podporovaný zber skla sa v nádobách na domový odpad nachádza asi 10% skla. Výkup skla sa nevypláca z hľadiska manipulácie a rentability celého cyklu. Zatiaľ jediným vyhovujúcim riešením k získaniu črepov je separovaný zber od obyvateľstva pri ktorom odhadzujú sklenený odpad do nádob na to určených. Veľmi významný je separovaný zber črepov podľa farieb. Najčastejšie sa používajú sklolaminátové nádoby na zber skla, ktoré majú tvar typu igloo. 127

128 Zvláštne črepy a ich spracovanie Zvláštne črepy ich chemické zloženie alebo vlastnosti sa podstatne odlišujú od bežného skla. Ich počet nepresahuje 5% z celkového množstva. Ortuťové výbojky a žiarivkové trubice obsahujú malé množstvo ortuti, preto sú nebezpečným odpadom. Ich úpravu na použiteľné črepy preto musí uhradiť užívateľ žiarivky. Úprava spočíva v odtavení kovových koncov, odstránení luminofóra a ortuti. Takto upravený črep je možné opäť použiť, najlepšie na výrobu novej žiarivky. Problematické je i využívanie televíznych obrazoviek. Rôznosť zloženia od rôznych výrobcov bráni opätovnému využitiu pri výrobe obrazoviek. Skôr sa osvedčila ručná demontáž obrazoviek, ďalej ich drvenie a vytriedenie ich kovových častí. Získaný črep je možné použiť pri výrobe izolačného vlákna boli úspešne vyskúšané prídavky až 70% týchto črepov. Do tejto skupiny skiel patrí aj lepené sklo a drôtosklo dvojstupňové drvenie. 128

129 Cyklus nakladania so sklom 129

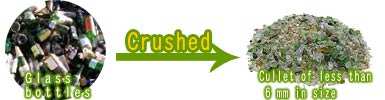

130 Miera recyklácie odpadového skla ton Spracovatelia odpadového skla v SR: 1. Vetropack, s.r.o., Nemšová, 2. Granulex Glas, s.r.o. Ilava. 130

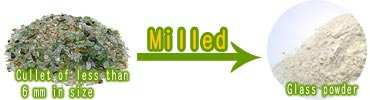

131 Životný cyklus sklenenej fľaše 131

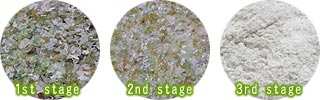

132 Recyklačná linka TRIM CO., LTD. 132

133 Recyklačná linka TRIM CO., LTD. 133

134 1. Prívodná násypka - prívodná násypka sklenených fliaš môže pojať okolo 4,5 m 3 (3,5 t) odpadových sklenených fliaš, - vibračný dopravník napojený na dno násypky stabilne zásobuje sklenenými fľašami dopravníkový pás. 134

135 2. Drvič - použité sklenené fľaše dopravené dopravníkovým pásom sú drvené v samostatnom procese na drvinu so špecifickou veľkosťou zrna menšou ako 6mm, - sklenené fľaše sú drvené valcami mechanizmus mlyna. 135

136 3. Mlyn - sklenená drvina o veľkosti menšej ako 6 mm (produkt drviča) je ďalej mletá mlynom na sklenený prášok, - mletie sa realizuje tyčovým mlynom, špeciálne upraveným na mletie skla, - výsledný prášok je separovaný od ďalších zložiek (papier) rotačným mlynom. 136

137 4. Jemné sito - sklenený prášok vyrobený mlynom je triedený podľa priemerov zŕn a prášok špecifického priemeru zŕn je z procesu odobratý, - prepojenie s dopravníkovým pásom dovoľuje kontinuálne triedenie zŕn, - systém je uzavretý a nedovoľuje úniku skleneného prášku do ovzdušia. 137

138 5. Dopravník sklenej múčky - dopravníkový pás vedie sklenú múčku (prach) z mlyna a sita do zmiešavacieho zariadenia, - celé zariadenie pracuje na princípe vírov. 138

139 6. Zmiešavacie zariadenie - sklený prášok vytriedený jemným sitom a dva typy odľahčených hmôt sú automatický merané a zmiešavané, - zmiešavací stroj môže pojať až 350 kg sklenenej zmesi. 139

140 7. Vytvrdzovacie zariadenie - prášková zmes ako výsledok zmiešavacieho procesu je vytvrdzovaná a vzniká ľahko porézny materiál Supersol, - stroj pozostáva z vytvrdzovacej a chladiacej časti, - je vybavený 16 horákmi. 140

141 8. Triedič Supersol - vyrobené bloky Supersol sú porozbíjané a triedené do špecifických veľkostí, - použitie: v stavebníctve, záhradkárstvo a agrokultúra, pri čistení odpadových vôd, ako izolačný materiál. 141

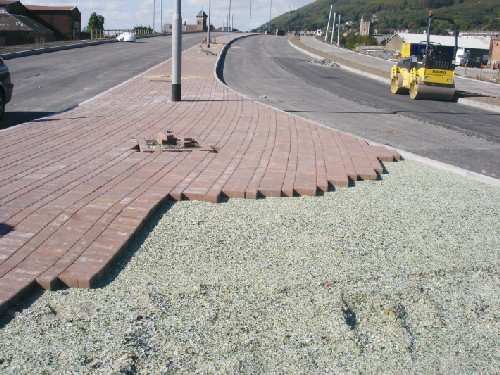

142 Recyklačná linka - ONTARIO 142

143 Recyklácia plastov 143

144 Plasty Plasty sú rôzne uhľovodíkové zlúčeniny, ktoré sa vytvárajú buď zmesou prirodzených látok (celulóza, bielkovina) alebo chemickou syntézou. PLASTY Termoplasty Termosety Duroplasty Elastoméry Rozdelenie plastov podľa vplyvu tepla Termoplasty pozostávajú z lineárnych alebo rozvetvených polymérov, ktoré pri zohriatí reverzibilne mäknú. Po ochladení materiálu získavajú pôvodnú pevnosť. Je ich možné viackrát regenerovať a roztavením prepracovať. Duroplasty skladajú sa z tekutých monomérov, ktoré sa pri vytváraní formy navzájom miešajú a chemickými reakciami vytvrdnú do konečnej podoby. Umelé hmoty sú ireverzibilné a termicky neregenerovateľné. Elastoméry umelé hmoty s dlhodobými elastickými vlastnosťami, zložené zo široko rozvetvených polymérov. Rovnako ako duroplasty nie sú taviteľné. 144

145 Plastový odpad 145

146 Plastový odpad 1. Odpad z výroby je tiež charakterizovaný ako i priemyselný odpad. Vzniká priamo pri výrobe, resp. finalizácii polotovarov. Je to v podstate najkvalitnejší plastový odpad. Ide vždy o jednodruhový odpad z jasne definovaného a známeho materiálu. Jedná sa hlavne o nepodarky, výrobky mimo rozmerovej tolerancie a pod. 2. Odpad zo spotreby odpad z použitých výrobkov a obalov môže vznikať na dvoch úrovniach: I. odpad z obchodných reťazcov, veľkoskladov ide o relatívne čistý, vo väčšine prípadov jednodruhový odpad, ktorý sa dá tiež pomerne dobre a jednoznačne zbierať a využiť; II. odpad z komunálnej sféry plastová frakcia komunálneho odpadu, tiež nazývaný zmesový plastový odpad. Plastová zložka komunálneho odpadu hmotnostné vyjadrenie Polyetylén (PE) 65% Polypropylén (PP) 9% Polystyrén (PS) 9% Polyetylénftalát (PET) 10% Polyvinylchlórid (PVC) 1% Ostatné 6% 146

147 Recyklácia plastov 147

148 Recyklácia plastov 1. Primárna recyklácia recyklovaný výrobok sa použije na výrobu rovnakého, alebo podobného výrobku, 2. Sekundárna recyklácia spracovanie znečisteného heterogénneho odpadu; použitie recyklovateľných materiálov po recyklácii na nové výrobky odlišných vlastností, 3. Terciálna recyklácia patria sem chemické a termické depolymerizačné technologické postupy, 4. Kvartérna recyklácia predstavuje energetické zhodnotenie spaľovanie. 148

149 Zber a triedenie plastového odpadu 149

150 Zber plastového odpadu (zberné kontajnery) (recyklovaný zber z domácností) (zberný automat TOMRA) (recyklačný kiosk) 150

151 Triedenie plastového odpadu - závisí od charakteru a zloženia plastové odpadu, obsahu anorganických a kovových materiálov a znečistenia 1. Triedenie vzduchom - slúži na triedenie najviac 2 typov plastov; veľmi rozšírené 2. Triedenie pomocou hydrocyklónov - roztriedenie plastov v komunálnom odpade 3. Float-sink triedenie - pomocou vodnej nádrže; plasty ostávajú na hladine (float) a ostatné zložky sa usadia (sink) 4. Selektívne rozpúšťanie - vysoká čistota vytriedených plastov 5. Flotácia - vysoko účinný postup triedenia najmä pre veľmi znečistený plastový odpad 6. Kryogénne triedenie - ochladenie, pomletie a následné preosiatie 7. Infračervená spektroskopia - triedenie priemyselných plastových odpadov 8. Vibračné postupy - nedochádza k mechanickému poškodeniu vláken 151

152 Recyklačné metódy plastového odpadu 152

153 Recyklačné metódy 1. Suché recyklačné postupy - bez použitia vody alebo rozpúšťadiel, - využíva sa mletia za sucha v kombinácii so vzdušným triedením, - je možné spracovať aj odpad typu fľaše od rastlinného oleja, - nedochádza k sekundárnemu znečisteniu odpadových vôd. EREMA RGA 50T - je to kombinácia rezacieho, zhutňovacieho a výtlačovacieho zariadenia, - pripravený materiál vstupuje do vytlačovacieho zariadenia, kde dochádza k dokonalej homogenizácii taveniny, - tavenina sa filtruje pomocou filtračného zariadenia. 153

154 Recyklačné metódy 2. Mokré úpravnícke postupy - znečistené plasty sa na šikmom dopravníkovom páse vytriedia (ručne, strojovo), - potom sú vedené do nožového mlyna so sitom (veľkosť oka 14mm), - melie sa na mokro (s vodou), - ďalej materiál prechádza frakčnou práčkou (odstránenie papieru a lepidla), - zmes plastu, vody, celulózy a nečistôt prechádza tzv. pneumatickým rozdružovacím stupňom odstráni sa pracia voda (obsahuje nečistoty), - nasleduje dvojstupňové pranie (predbežná flotácia a flotácia) na zvýšenie čistoty zmesi, - nasleduje prepláchnutie čistou vodou, - v odstredivke sú plasty odstredené a nasleduje ich sušenie teplým vzduchom, - posledným krokom je tzv. Big-bag stupeň, kde sa vyčistené plasty balia do veľkých vriec. SIKOPLAST Maschinenbau Heinrich Koch GmbH 154

155 Recyklačné metódy 3. Zlepšené metódy - pomocou týchto metód je možné dosiahnuť porovnateľné fyzikálne a chemické vlastnosti, ako má primárna surovina. 155

156 Recyklačné metódy 4. Zvláštna skupina metód - slúži ku depolymerizácii plastov späť na monoméry (kyselinu tereftalovú a etylénglykol), - jedná sa hlavne o chemickú (terciálnu) recykláciu. 156

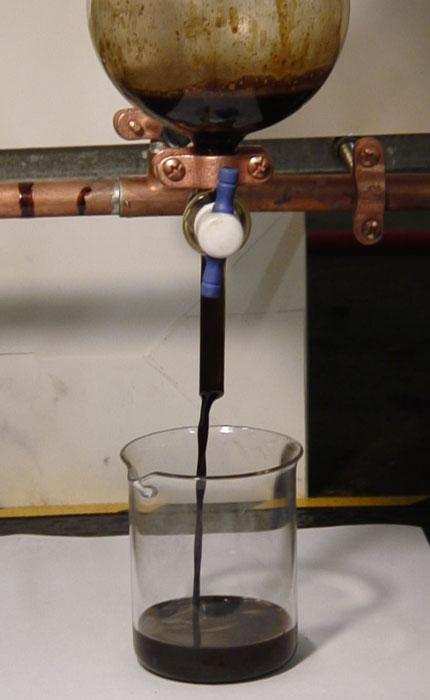

157 Recyklačné metódy 5. Energetické využitie plastového odpadu - ako palivo v teplárňach alebo cementárňach (vysoká výhrevnosť), - spaľovanie však nie je recyklácia, a pokiaľ je materiál možné recyklovať

158 Spôsoby recyklácie plastov 158

159 Spôsoby recyklácie plastov 1. Chemická deštrukcia - aplikuje sa na recykláciu netriedeného plastového odpadu, - predpokladá sa až 80%-né zníženie nákladov, nakoľko sa odpad nemusí triediť ani čistiť, - v 1. stupni sa upravený odpad roztaví, zbaví halogénov; plynné organické latky sa skvapalnia a využijú na prípravu náhradných surovín, - v 2. stupni sa skvapalnené odpady rozdestilujú a využívajú sa ďalej vo výrobe. Roztavenie odpadu Odstránenie halogénov Skvapalnenie plynných org. l. Destilácia skvapalnených odpadov Nová výroba 2. Tepelný rozklad - sa osvedčil v prípade polytetrafluoretylénu, polysteránu... - na vyvolanie depolymerizácie sa používa prehriata para, roztavené kovy a taveniny kovových solí, - rozmedzie teplôt ºC. 159

160 Spôsoby recyklácie plastov 3. Pyrolytická degradácia - možno ňou rozložiť polystyrén a vinylové polyméry na zužitkovateľné produkty (palivá, rozpúšťadlá), - pri pyrolýze termoplastov sa rozkladajú až na voskovité alebo kvapalné produkty, ktoré možno vysušiť a použiť ako izolačné látky proti pôsobeniu vody, alebo ako spojivo na keramické materiály, - rozmedzie teplôt ºC, - produkty: 1. pyrolýzny plyn: kvality ako zemný plyn; využitie ako energetické palivo, 2. pyrolýzny koks: získava sa aktívne uhlie, 3. pyrolýzny olej. 4. Hydrolytická degradácia - rozkladom niektorých polymérnych odpadov za prítomnosti katalyzátorov dostaneme cenné produkty, - napr. z polyamidov je možné získať znovu polymerizovateľný monomér, z polyamínov diamíny, - procesy sa realizujú v prostredí vody alebo viacmocných alkoholov. 160

161 Spôsoby recyklácie plastov 5. Dehalogenácia - využíva sa pri likvidácii niektorých plastov obsahujúcich halogény (PVC), - takto získané uhľovodíky možno využiť ako hodnotné palivo. 6. Regranulácia, aglomerácia, priame spracovanie na výlisky (dosky) - jedna sa hlavne o spracovanie fólii. Rozrezanie na malé kúsky Zhutnenie odpadu teplom Ochladenie vodou Drvenie na granulát Nová výroba 161

162 Mikrovlnná metóda HAWK - 10 Patentovaný proces umožňujúci extrahovanie ropy a alternatívnych ropných produktov z rôznych zdrojov. Technológia je založená na využití presne vyladeného mikrovlnného žiarenia. Zariadenie pracuje s 1200 rôznymi frekvenciami mikrovlnného spektra. Ako náhle je materiál zachytený na odpovedajúcej vlnovej dĺžke, časť uhľovodíkov (sú obsiahnuté v plastoch a gume) sa premení na ropu a výbušný plyn. Zariadenie je schopné spracovať takmer všetko, čo je založené na uhlíkovej báze. 162

163 163

164 Prehľad technológií UHDE Inventa-Fischer pre polyesterové polyméry Systém 2 R (2 reaktory) (reaktor DISCAGE ) 164

165 Recyklácia starých automobilov 165

166 Na Slovensku sa ročne vyradí z evidencie okolo sedemdesiattisíc automobilov. Nezlikvidované automobily sú dlhodobou záťažou pre životné prostredie. Obsahujú však množstvo využiteľných surovín a miera ich zhodnotenia v posledných rokoch prudko vzrástla. Kým pred troma rokmi sa spracovalo asi sedemsto starých vozidiel, v roku 2008 to bolo viac ako Recyklácia autovrakov je súčasť čoraz prudšie sa rozvíjajúceho automobilizmu i recyklačného priemyslu. Je to nový, iba niekoľkoročný biznis, ktorý donedávna nemal stanovené pravidlá. Nepotrebné vozidlá v lepšom prípade končili na vrakoviskách, ako možný zdroj náhradných dielcov. V horšom, boli ponechané osudu. Na cestách, parkoviskách, v mestách či prírode. Najčastejšie dožívajúcimi autami sú dnes staré "socialistické" vozidlá ako škodovky, Lady, Moskviče či Wartburgy. 166

167 Staré vozidlá 167

168 Zákon č.223/2001 Z.z. o odpadoch 6.časť zákona o odpadoch STARÉ VOZIDLÁ STARÉ VOZIDLÁ - vozidlo, ktoré jeho držiteľ chce dať vyradiť z evidencie vozidiel alebo má byť vyradené, alebo bolo vyradené z evidencie vozidiel podľa osobitných predpisov. - vozidlo, ktorého držiteľ nie je známy, ak je odstavené dlhšie ako 30 dní na ceste alebo verejnom priestranstve, alebo na inom mieste, ak je jeho odstránenie potrebné z hľadiska ochrany životného prostredia alebo zachovania estetického vzhľadu obceči osobitne chránenejčasti prírody a krajiny. 168

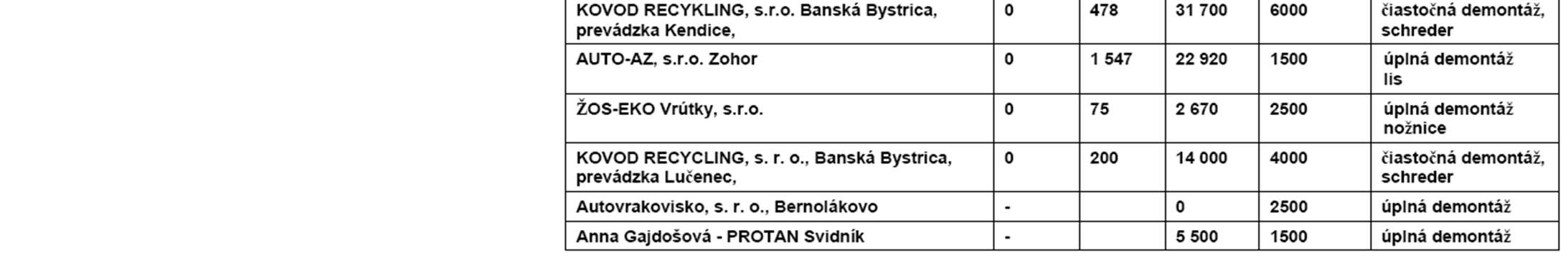

169 284/2001 Vyhláška Ministerstva životného prostredia Slovenskej republiky, ktorou sa ustanovuje Katalóg odpadov 169

170 Staré vozidlá - Legislatíva 170

171 Legislatíva - do Trvalé vyradenie vozidiel z evidencie - na základe čestného prehlásenia potvrdeného Obvodným úradom odboru životného prostredia. 171

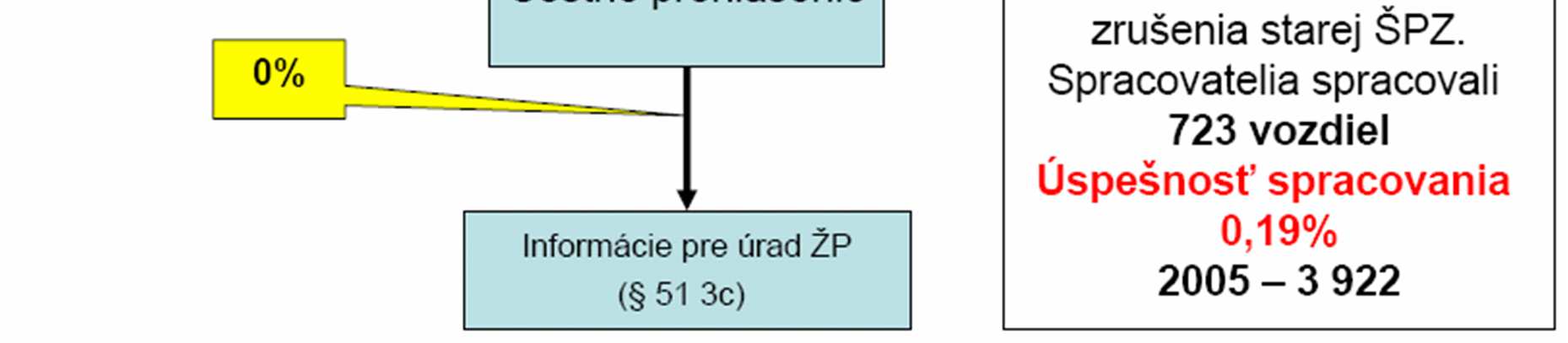

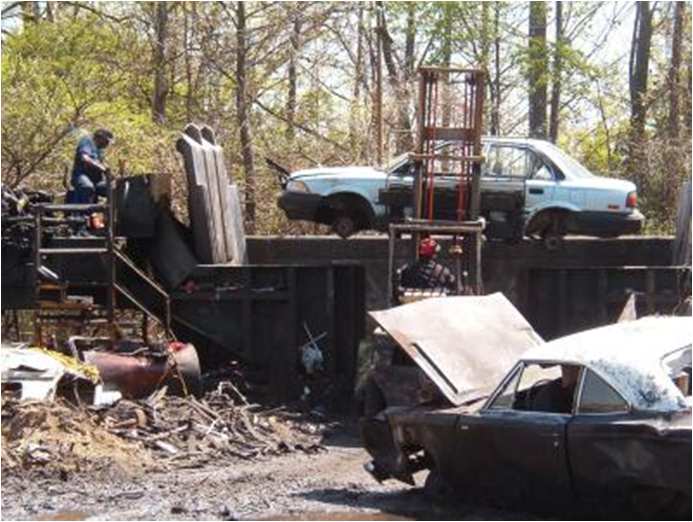

172 K 1. januáru 2006 prišlo k zmene Zákona o odpadoch 223/2001 (zrušenie čestného vyhlásenia o ponechaní si starého vozidla) a proces zberu starých vozidiel začal fungovať na povinnosti odovzdať vozidlo spracovateľovi a nie na dobrovoľnosti. 172

173 Legislatíva - od

174 Firmy zaoberajúce sa likvidáciou starých automobilov 174

175 ČLENENIE AUTOMOBILOV Podľa hmotnosti Podľa druhu materiálov 175

176 Postup pri ekologickom nakladaní s autovrakmi 176

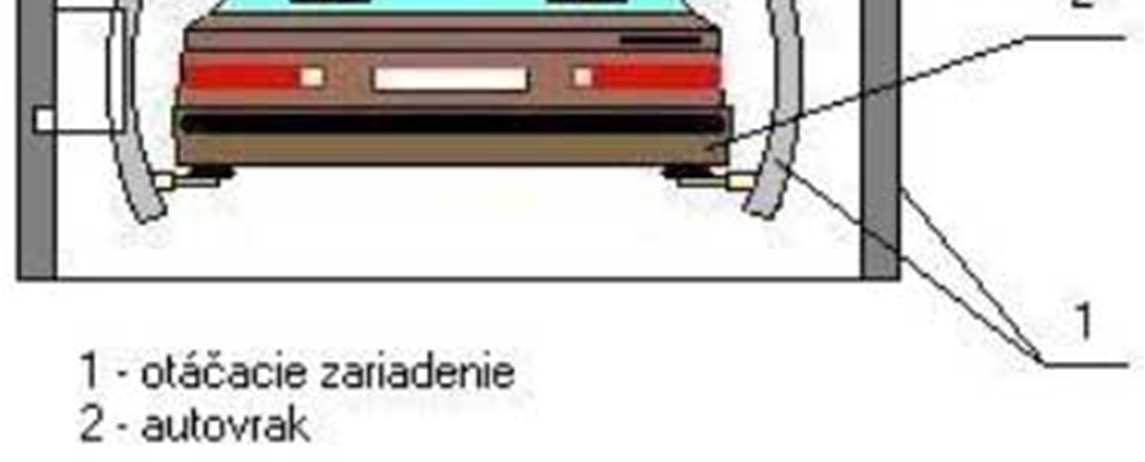

177 Postup pri ekologickom nakladaní s autovrakmi STARÉ VOZIDLÁ Zberné miesta Spracovanie starých vozidiel Úplná demontáž Selektívna demontáž Drvenie vrakov Repasácia 177

178 Postup pri ekologickom nakladaní s autovrakmi Zberné miesta - pre úspešnosť celého systému majú zberné miesta obrovský význam, - je potrebné sa k ľuďom priblížiť čo najviac, aby ten, kto sa rozhodne automobil odstrániť, mal s tým čo najmenšie starosti, - ako najvhodnejšie sa zdá byť využitie súčasnej predajnej siete nových automobilov, - doporučuje sa, aby na takomto zbernom mieste bolo možné skladovať minimálne 5 automobilov, - taktiež nie je nereálne využitie autovrakovísk, ale za predpokladu, že by sa venovala väčšia pozornosť ich zaisteniu proti presiaknutiu kvapalín do pôdy, - do demontážnych stredísk prichádzajú zo zberných miest často len bezcenné torzá automobilov, čo značne znižuje rentabilitu prevádzky týchto stredísk. 178

179 Úplná demontáž 179

180 Úplná demontáž (nemecký prístup) - hlavnou myšlienkou je to, aby sa auto recyklovalo bez akéhokoľvek odpadu končiaceho na skládke, - demontážna činnosť začína odoberaním nebezpečných látok a odpadov (benzín, nafta, oleje), - samotné odkvapalnenie autovraku sa vykonáva na odkvapaľňovacej stanici, ktorá obsahuje zdvíhacie zariadenie a separátne nádrže pre všetky druhy kvapalín, 180

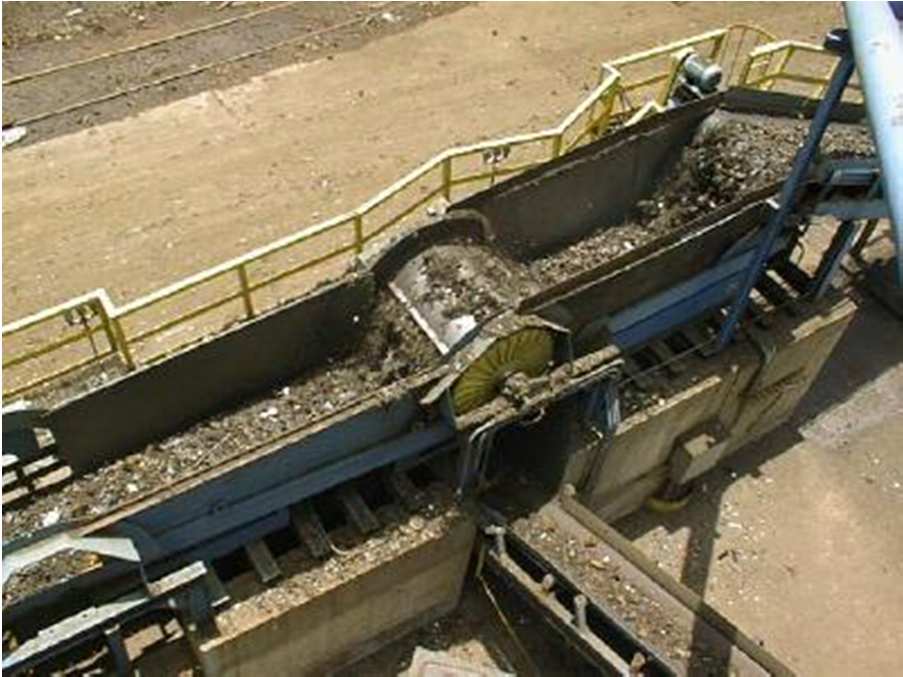

181 Úplná demontáž Autovrak zbavený nebezpečných látok sa presunie cez vstupnú bránu a a pomocou mostového žeriavu sa napevno osadí na otáčacie zariadenie. Vo vodorovnej polohe sa pri tejto špeciálnej demontáži z autovraku odstráni kapota motora, kapota kufra, čelo motorovej časti so svetlometmi a nárazníkom, aby sa vnútro vozidla stalo dokonale prístupným. Nasleduje odber ťažkých dielov motor a prevodovka. 181

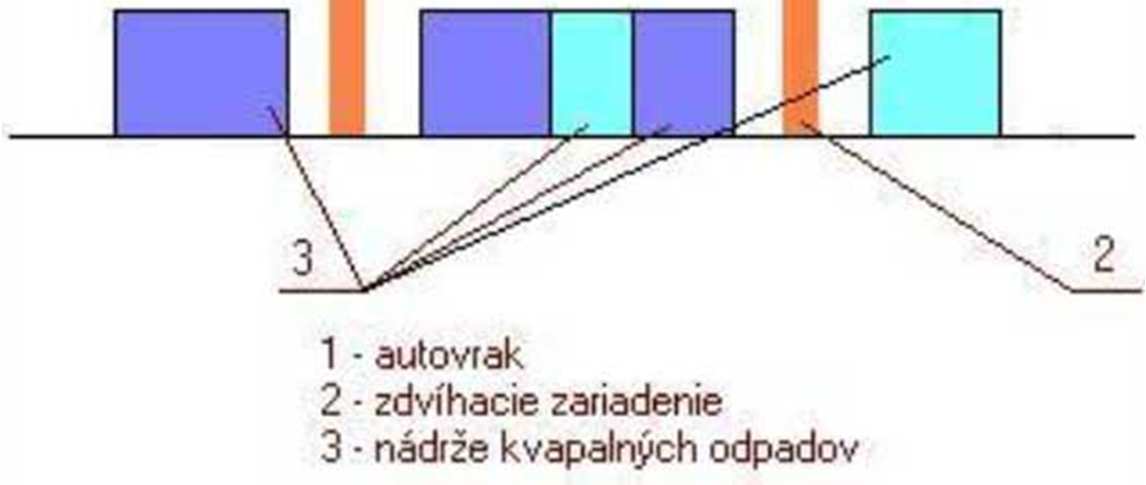

182 Úplná demontáž V otáčacom zariadení sa zrealizuje otočenie autovraku o 180, pričom sa pre prácu s ťažkými dielmi vytvorí optimálny pracovný priestor. Následne sa autovrak osadí žeriavom na pojazd, a tým sa pripraví na úplnú demontáž. 182

183 Úplná demontáž Pojazd umožňuje pohyb autovraku pozdĺž rozmiestnených kontajnerov, do ktorých sa ukladajú demontované diely a časti autovraku. Kontajnery sú farebne odlíšené pre uľahčenie dôkladné rozdelenia demontovaného materiálu, podľa jeho druhu. Pri demontáži väčších celkov, je nutné ich rozobrať na jednotlivé dielce, resp. Súčiastky a tieto poukladať do príslušných kontajnerov. O každom diele, či súčiastke je potrebné viesť písomný záznam ako podklad pre materiálové vyhodnotenie a návrh demontážneho postupu. 183

184 Šrédrovanie 184

185 Šrédrovanie drvenie vrakov (americký prístup) - najstarší spôsob spracovania starých vozidiel, - staré automobily sú kompletne zošrotované vrátane motorov, pneumatík, čalúnených sedadiel, osí automobilov, a pod., 185

186 Šrédrovanie drvenie vrakov - následne sú z tejto hmoty pomocou vibrácií, prúdu vzduchu, elektromagnetov a kvapalinových kúpeľov vyseparované železo, farebné kovy a nekovový odpad, - šrédre vznikli koncom päťdesiatych rokov z dôvodu vysporiadania sa s rastúcim počtom vyradených automobilov, - ročná požiadavky na jeden spracovateľský závod v Spojených štátoch je asi áut, - túto kapacitu nie je možné spracovať žiadnou inou metódou, - nevýhodou šrédrovania je hlučnosť a prašnosť drvičov, klesajúci podiel železného šrotu a narastajúci podiel špecifického odpadu vzniknutého po rozdrvení vyradených áut, 186

187 Šrédrovanie drvenie vrakov - priemerná hmotnosť osobného automobilu je 1100 kg, z toho ostáva po vyseparovaní kovových častíc asi 350 kg šrédrového odpadu, - táto zmes je tvorená veľmi malými gumenými, umelohmotnými, textilnými, sklenými a lakovými časticami, ktoré sú zmiešané s kovovým prachom, olejmi a mazivami, - ide o nebezpečný odpad, ktorý sa dá len ťažko spracovať a zbytočne zaťažuje životné prostredie, - tento odpad sa vyváža na skládky alebo končí na spaľovni. 187

188 Selektívna demontáž 188

189 Selektívna demontáž (francúzsky prístup) - v Európe () je trendom prechod zo šrédrovania na predbežnú demontáž a následné šrédrovanie, - postupne sa na túto metódu prechádza aj v USA, - automobily prichádzajú od dodávateľov už pripravené, zbavené materiálov a súčiastok ako sú batérie, olej, benzín, sedadlá a atď., - technológia je mokrá procesná voda sa recykluje a znova používa, - ide o uzavretý systém, ktorý nepotrebuje žiadne povolenia na vypúšťanie škodlivín do ovzdušia, - tento spôsob sa vyznačuje ekonomickou efektívnosťou vyplývajúcou z predaja použitých náhradných dielov a takisto predaja materiálov pre recyklačný trh (šrot pre oceliarenský priemysel). Repasácia automobilov - určitých vhodných typov automobilov, t.j. ich modernizácia a obnovenie. 189

190 Recyklácia starých automobilov - Teória a skutočnosť 190

191 Teória a skutočnosť Skupina expertov z celého sveta vytvorila koncepciu dizajnu zameraného na recyklovateľnosť, záväznú vo všetkých závodoch koncernu GM. Dôvodom bola snaha zohľadniť všetky uvedené ciele už vo fáze vývoja výrobku. Cieľom tejto koncepcie je podporovať konštruktérov i dodávateľov koncernu GM vo vývoji recyklovateľných vozidiel a ich komponentov. Koncepcia ďalej pomáha konštruktérom analyzovať súčiastky, komponenty a vozidlá z hľadiska ich recyklovateľnosti a obnoviteľnosti a definovať charakteristiky výrobku. 191

192 MERCEDES Teória a skutočnosť Preto už pri konštruovaní a plánovaní úžitkového vozidla myslíme na jeho opätovné zhodnotenie. Používanie vysokokvalitných, jednoducho recyklovateľných materiálov ako napríklad hliníka alebo duroplastov SMC pri umelých hmotách je pritom rovnako dôležité ako značenie zabudovaných dielcov. Pretože iba vtedy je zaručená druhovo čistá recyklácia a tým optimálna opätovná použiteľnosť. 192

193 Teória a skutočnosť PEUGEOT Od roku 1993 sa skupina PSA Peugeot Citroen zaviazala znížiť hmotnosť nepoužiteľných odpadov, pochádzajúcich z vyradených vozidiel. Stanovený cieľ bol dosiahnuť 80 % recyklovateľných odpadov v roku Od roku 1999 rozvíja skupina PSA Peugeot Citroen vo Francúzsku a v Európe program s názvom SECOIA (Ekologický servis pre automobilový priemysel), určený na zber, renováciu a predaj dielov štandardnej výmeny. Použité diely sa vyčistia, označia, renovujú a otestujú podľa presných zadávacích podmienok, ktoré stanoví výrobca. Namontujú sa nové komponenty, pričom pre opotrebovateľné časti sa tieto montujú systematicky. Uvedením týchto dielov na trh, si ich zákazník môže zakúpiť lacnejšie ako nové diely a pritom má tú istú záruku ako na nové. 193

194 Eurorecycling, s.r.o. Teória a skutočnosť - nosným programom je káblová recyklácia na základe drvenia a mletia káblov, kde finálne triedenie Cu od plastov sa uskutočňuje splavovaním, - začiatkom roku 2001 firma začala vyrábať priemyselnú a úžitkovú plastovú dlažbu, profilové plastové dosky, palisády, exteriérové a interiérové kvetináče. 194

Obvod a obsah štvoruholníka

Obvod a obsah štvoruholníka Obvod a štvoruholníka D. Štyri body roviny z ktorých žiadne tri nie sú kolineárne (neležia na jednej priamke) tvoria jeden štvoruholník. Tie body (A, B, C, D) sú vrcholy štvoruholníka. strany štvoruholníka

Διαβάστε περισσότερα

STROJE A ZARIADENIA POUŽÍVANÉ NA RECYKLÁCIU STAVEBNÝCH ODPADOV

STROJE A ZARIADENIA POUŽÍVANÉ NA RECYKLÁCIU STAVEBNÝCH ODPADOV STREDNÁ ODBORNÁ ŠKOLA TECHNICKÁ - TLMAČE STROJE A ZARIADENIA POUŽÍVANÉ NA RECYKLÁCIU STAVEBNÝCH ODPADOV Referát k projektu Wastre Meno žiaka: Matúš Moravčík, IV.E Meno konzultanta: Mgr. Dana Vargová STROJE

Διαβάστε περισσότερα

C. Kontaktný fasádny zatepľovací systém

C. Kontaktný fasádny zatepľovací systém C. Kontaktný fasádny zatepľovací systém C.1. Tepelná izolácia penový polystyrén C.2. Tepelná izolácia minerálne dosky alebo lamely C.3. Tepelná izolácia extrudovaný polystyrén C.4. Tepelná izolácia penový

Διαβάστε περισσότερα

ELEKTRICKÉ POLE. Elektrický náboj je základná vlastnosť častíc, je viazaný na častice látky a vyjadruje stav elektricky nabitých telies.

ELEKTRICKÉ POLE. Elektrický náboj je základná vlastnosť častíc, je viazaný na častice látky a vyjadruje stav elektricky nabitých telies. ELEKTRICKÉ POLE 1. ELEKTRICKÝ NÁBOJ, COULOMBOV ZÁKON Skúmajme napr. trenie celuloidového pravítka látkou, hrebeň suché vlasy, mikrotén slabý prúd vody... Príčinou spomenutých javov je elektrický náboj,

Διαβάστε περισσότερα

Materiály pro vakuové aparatury

Materiály pro vakuové aparatury Materiály pro vakuové aparatury nízká tenze par malá desorpce plynu tepelná odolnost (odplyňování) mechanické vlastnosti způsoby opracování a spojování elektrické a chemické vlastnosti Vakuová fyzika 2

Διαβάστε περισσότερα

Základné poznatky molekulovej fyziky a termodynamiky

Základné poznatky molekulovej fyziky a termodynamiky Základné poznatky molekulovej fyziky a termodynamiky Opakovanie učiva II. ročníka, Téma 1. A. Príprava na maturity z fyziky, 2008 Outline Molekulová fyzika 1 Molekulová fyzika Predmet Molekulovej fyziky

Διαβάστε περισσότερα

HASLIM112V, HASLIM123V, HASLIM136V HASLIM112Z, HASLIM123Z, HASLIM136Z HASLIM112S, HASLIM123S, HASLIM136S

HASLIM112V, HASLIM123V, HASLIM136V HASLIM112Z, HASLIM123Z, HASLIM136Z HASLIM112S, HASLIM123S, HASLIM136S PROUKTOVÝ LIST HKL SLIM č. sklad. karty / obj. číslo: HSLIM112V, HSLIM123V, HSLIM136V HSLIM112Z, HSLIM123Z, HSLIM136Z HSLIM112S, HSLIM123S, HSLIM136S fakturačný názov výrobku: HKL SLIMv 1,2kW HKL SLIMv

Διαβάστε περισσότερα

Vyhlásenie o parametroch stavebného výrobku StoPox GH 205 S

Vyhlásenie o parametroch stavebného výrobku StoPox GH 205 S 1 / 5 Vyhlásenie o parametroch stavebného výrobku StoPox GH 205 S Identifikačný kód typu výrobku PROD2141 StoPox GH 205 S Účel použitia EN 1504-2: Výrobok slúžiaci na ochranu povrchov povrchová úprava

Διαβάστε περισσότερα

1. písomná práca z matematiky Skupina A

1. písomná práca z matematiky Skupina A 1. písomná práca z matematiky Skupina A 1. Vypočítajte : a) 84º 56 + 32º 38 = b) 140º 53º 24 = c) 55º 12 : 2 = 2. Vypočítajte zvyšné uhly na obrázku : β γ α = 35 12 δ a b 3. Znázornite na číselnej osi

Διαβάστε περισσότερα

Matematika Funkcia viac premenných, Parciálne derivácie

Matematika Funkcia viac premenných, Parciálne derivácie Matematika 2-01 Funkcia viac premenných, Parciálne derivácie Euklidovská metrika na množine R n všetkých usporiadaných n-íc reálnych čísel je reálna funkcia ρ: R n R n R definovaná nasledovne: Ak X = x

Διαβάστε περισσότερα

Návrh vzduchotesnosti pre detaily napojení

Návrh vzduchotesnosti pre detaily napojení Výpočet lineárneho stratového súčiniteľa tepelného mosta vzťahujúceho sa k vonkajším rozmerom: Ψ e podľa STN EN ISO 10211 Návrh vzduchotesnosti pre detaily napojení Objednávateľ: Ing. Natália Voltmannová

Διαβάστε περισσότερα

Kontrolné otázky na kvíz z jednotiek fyzikálnych veličín. Upozornenie: Umiestnenie správnej a nesprávnych odpovedí sa môže v teste meniť.

Kontrolné otázky na kvíz z jednotiek fyzikálnych veličín. Upozornenie: Umiestnenie správnej a nesprávnych odpovedí sa môže v teste meniť. Kontrolné otázky na kvíz z jednotiek fyzikálnych veličín Upozornenie: Umiestnenie správnej a nesprávnych odpovedí sa môže v teste meniť. Ktoré fyzikálne jednotky zodpovedajú sústave SI: a) Dĺžka, čas,

Διαβάστε περισσότερα

Ekvačná a kvantifikačná logika

Ekvačná a kvantifikačná logika a kvantifikačná 3. prednáška (6. 10. 004) Prehľad 1 1 (dokončenie) ekvačných tabliel Formula A je ekvačne dokázateľná z množiny axióm T (T i A) práve vtedy, keď existuje uzavreté tablo pre cieľ A ekvačných

Διαβάστε περισσότερα

Priamkové plochy. Ak každým bodom plochy Φ prechádza aspoň jedna priamka, ktorá (celá) na nej leží potom plocha Φ je priamková. Santiago Calatrava

Priamkové plochy. Ak každým bodom plochy Φ prechádza aspoň jedna priamka, ktorá (celá) na nej leží potom plocha Φ je priamková. Santiago Calatrava Priamkové plochy Priamkové plochy Ak každým bodom plochy Φ prechádza aspoň jedna priamka, ktorá (celá) na nej leží potom plocha Φ je priamková. Santiago Calatrava Priamkové plochy rozdeľujeme na: Rozvinuteľné

Διαβάστε περισσότερα

Goniometrické rovnice a nerovnice. Základné goniometrické rovnice

Goniometrické rovnice a nerovnice. Základné goniometrické rovnice Goniometrické rovnice a nerovnice Definícia: Rovnice (nerovnice) obsahujúce neznámu x alebo výrazy s neznámou x ako argumenty jednej alebo niekoľkých goniometrických funkcií nazývame goniometrickými rovnicami

Διαβάστε περισσότερα

DODATOK č. 1 KATALÓGOVÉ LISTY ASFALTOVÝCH ZMESÍ (doplnok k platným TKP)

DODATOK č. 1 KATALÓGOVÉ LISTY ASFALTOVÝCH ZMESÍ (doplnok k platným TKP) Ministerstvo dopravy, výstavby a regionálneho rozvoja SR Sekcia cestnej dopravy a pozemných komunikácií Dodatok č. 1/2015 ku KLAZ 1/2010 DODATOK č. 1 KATALÓGOVÉ LISTY ASFALTOVÝCH ZMESÍ (doplnok k platným

Διαβάστε περισσότερα

100626HTS01. 8 kw. 7 kw. 8 kw

100626HTS01. 8 kw. 7 kw. 8 kw alpha intec 100626HTS01 L 8SplitHT 8 7 44 54 8 alpha intec 100626HTS01 L 8SplitHT Souprava (tepelná čerpadla a kombivané ohřívače s tepelným čerpadlem) Sezonní energetická účinst vytápění tepelného čerpadla

Διαβάστε περισσότερα

3. Striedavé prúdy. Sínusoida

3. Striedavé prúdy. Sínusoida . Striedavé prúdy VZNIK: Striedavý elektrický prúd prechádza obvodom, ktorý je pripojený na zdroj striedavého napätia. Striedavé napätie vyrába synchrónny generátor, kde na koncoch rotorového vinutia sa

Διαβάστε περισσότερα

Klasifikácia látok LÁTKY. Zmesi. Chemické látky. rovnorodé (homogénne) rôznorodé (heterogénne)

Klasifikácia látok LÁTKY. Zmesi. Chemické látky. rovnorodé (homogénne) rôznorodé (heterogénne) Zopakujme si : Klasifikácia látok LÁTKY Chemické látky Zmesi chemické prvky chemické zlúčeniny rovnorodé (homogénne) rôznorodé (heterogénne) Chemicky čistá látka prvok Chemická látka, zložená z atómov,

Διαβάστε περισσότερα

CHÉMIA Ing. Iveta Bruončová

CHÉMIA Ing. Iveta Bruončová Výpočet hmotnostného zlomku, látkovej koncentrácie, výpočty zamerané na zloženie roztokov CHÉMIA Ing. Iveta Bruončová Moderné vzdelávanie pre vedomostnú spoločnosť/projekt je spolufinancovaný zo zdrojov

Διαβάστε περισσότερα

Krátke vlákna z odpadových vôd papierenského priemyslu - potenciálna surovina na výrobu bioetanolu druhej generácie

Krátke vlákna z odpadových vôd papierenského priemyslu - potenciálna surovina na výrobu bioetanolu druhej generácie Krátke vlákna z odpadových vôd papierenského priemyslu - potenciálna surovina na výrobu bioetanolu druhej generácie Jarmila Puškelová, Štefan Boháček, Juraj Gigac, Mária Fišerová, Zuzana Brezániová, Andrej

Διαβάστε περισσότερα

1. Limita, spojitost a diferenciálny počet funkcie jednej premennej

1. Limita, spojitost a diferenciálny počet funkcie jednej premennej . Limita, spojitost a diferenciálny počet funkcie jednej premennej Definícia.: Hromadný bod a R množiny A R: v každom jeho okolí leží aspoň jeden bod z množiny A, ktorý je rôzny od bodu a Zadanie množiny

Διαβάστε περισσότερα

Kombinovaná výroba elektriny a tepla Koľko a kedy je vysoko účinná?

Kombinovaná výroba elektriny a tepla Koľko a kedy je vysoko účinná? Konferencia NRGTICKÝ AUDIT V PRAXI 29. 30. november 2011, Hotel Slovan, Tatranská Lomnica Kombinovaná výroba elektriny a tepla Koľko a kedy je vysoko účinná? Dr. Ing. Kvetoslava Šoltésová, CSc. Ing. Slavomír

Διαβάστε περισσότερα

Rozsah akreditácie. Označenie (PP 4 16)

Rozsah akreditácie. Označenie (PP 4 16) Rozsah akreditácie Názov akreditovaného subjektu: U. S. Steel Košice - Labortest, s.r.o. Laboratórium Studenej valcovne Vstupný areál U. S. Steel, 044 54 Košice Laboratórium s fixným rozsahom akreditácie.

Διαβάστε περισσότερα

Prechod z 2D do 3D. Martin Florek 3. marca 2009

Prechod z 2D do 3D. Martin Florek 3. marca 2009 Počítačová grafika 2 Prechod z 2D do 3D Martin Florek florek@sccg.sk FMFI UK 3. marca 2009 Prechod z 2D do 3D Čo to znamená? Ako zobraziť? Súradnicové systémy Čo to znamená? Ako zobraziť? tretia súradnica

Διαβάστε περισσότερα

Rozsah hodnotenia a spôsob výpočtu energetickej účinnosti rozvodu tepla

Rozsah hodnotenia a spôsob výpočtu energetickej účinnosti rozvodu tepla Rozsah hodnotenia a spôsob výpočtu energetickej účinnosti príloha č. 7 k vyhláške č. 428/2010 Názov prevádzkovateľa verejného : Spravbytkomfort a.s. Prešov Adresa: IČO: Volgogradská 88, 080 01 Prešov 31718523

Διαβάστε περισσότερα

DIELCE PRE VSTUPNÉ ŠACHTY

DIELCE PRE VSTUPNÉ ŠACHTY DIELCE PRE VSTUPNÉ ŠACHTY Pre stavby vstupných šachiet k podzemnému vedeniu inžinierskych sietí. Pre stavby studní TBS - 1000/250-S TBS - 1000/625-SS TBS - 1000/500-S TBS - 1000/1000-S TBS - 1000/625-SK

Διαβάστε περισσότερα

Matematika 2. časť: Analytická geometria

Matematika 2. časť: Analytická geometria Matematika 2 časť: Analytická geometria RNDr. Jana Pócsová, PhD. Ústav riadenia a informatizácie výrobných procesov Fakulta BERG Technická univerzita v Košiciach e-mail: jana.pocsova@tuke.sk Súradnicové

Διαβάστε περισσότερα

SLOVENSKO maloobchodný cenník (bez DPH)

SLOVENSKO maloobchodný cenník (bez DPH) Hofatex UD strecha / stena - exteriér Podkrytinová izolácia vhodná aj na zaklopenie drevených rámových konštrukcií; pero a drážka EN 13171, EN 622 22 580 2500 1,45 5,7 100 145,00 3,19 829 hustota cca.

Διαβάστε περισσότερα

Zateplite fasádu! Zabezpečte, aby Vám neuniklo teplo cez fasádu

Zateplite fasádu! Zabezpečte, aby Vám neuniklo teplo cez fasádu Zateplite fasádu! Zabezpečte, aby Vám neuniklo teplo cez fasádu Austrotherm GrPS 70 F Austrotherm GrPS 70 F Reflex Austrotherm Resolution Fasáda Austrotherm XPS TOP P Austrotherm XPS Premium 30 SF Austrotherm

Διαβάστε περισσότερα

UČEBNÉ TEXTY. Odborné predmety. Časti strojov. Druhý. Hriadele, čapy. Ing. Romana Trnková

UČEBNÉ TEXTY. Odborné predmety. Časti strojov. Druhý. Hriadele, čapy. Ing. Romana Trnková Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Kód ITMS projektu: 26110130667 Názov projektu: Zvyšovanie flexibility absolventov v oblasti dopravy UČEBNÉ TEXTY Vzdelávacia oblasť: Predmet:

Διαβάστε περισσότερα

M6: Model Hydraulický systém dvoch zásobníkov kvapaliny s interakciou

M6: Model Hydraulický systém dvoch zásobníkov kvapaliny s interakciou M6: Model Hydraulický ytém dvoch záobníkov kvapaliny interakciou Úlohy:. Zotavte matematický popi modelu Hydraulický ytém. Vytvorte imulačný model v jazyku: a. Matlab b. imulink 3. Linearizujte nelineárny

Διαβάστε περισσότερα

Termodynamika. Doplnkové materiály k prednáškam z Fyziky I pre SjF Dušan PUDIŠ (2008)

Termodynamika. Doplnkové materiály k prednáškam z Fyziky I pre SjF Dušan PUDIŠ (2008) ermodynamika nútorná energia lynov,. veta termodynamická, Izochorický dej, Izotermický dej, Izobarický dej, diabatický dej, Práca lynu ri termodynamických rocesoch, arnotov cyklus, Entroia Dolnkové materiály

Διαβάστε περισσότερα

Matematika prednáška 4 Postupnosti a rady 4.5 Funkcionálne rady - mocninové rady - Taylorov rad, MacLaurinov rad

Matematika prednáška 4 Postupnosti a rady 4.5 Funkcionálne rady - mocninové rady - Taylorov rad, MacLaurinov rad Matematika 3-13. prednáška 4 Postupnosti a rady 4.5 Funkcionálne rady - mocninové rady - Taylorov rad, MacLaurinov rad Erika Škrabul áková F BERG, TU Košice 15. 12. 2015 Erika Škrabul áková (TUKE) Taylorov

Διαβάστε περισσότερα

MaxxFlow Meranie vysokých prietokov sypkých materiálov

MaxxFlow Meranie vysokých prietokov sypkých materiálov MaxxFlow Meranie vysokých prietokov sypkých materiálov Použitie: MaxxFlow je špeciálne vyvinutý pre meranie množstva sypkých materiálov s veľkým prietokom. Na základe jeho kompletne otvoreného prierezu

Διαβάστε περισσότερα

Start. Vstup r. O = 2*π*r S = π*r*r. Vystup O, S. Stop. Start. Vstup P, C V = P*C*1,19. Vystup V. Stop

Start. Vstup r. O = 2*π*r S = π*r*r. Vystup O, S. Stop. Start. Vstup P, C V = P*C*1,19. Vystup V. Stop 1) Vytvorte algoritmus (vývojový diagram) na výpočet obvodu kruhu. O=2xπxr ; S=πxrxr Vstup r O = 2*π*r S = π*r*r Vystup O, S 2) Vytvorte algoritmus (vývojový diagram) na výpočet celkovej ceny výrobku s

Διαβάστε περισσότερα

PRIEMER DROTU d = 0,4-6,3 mm

PRIEMER DROTU d = 0,4-6,3 mm PRUŽINY PRUŽINY SKRUTNÉ PRUŽINY VIAC AKO 200 RUHOV SKRUTNÝCH PRUŽÍN PRIEMER ROTU d = 0,4-6,3 mm èíslo 3.0 22.8.2008 8:28:57 22.8.2008 8:28:58 PRUŽINY SKRUTNÉ PRUŽINY TECHNICKÉ PARAMETRE h d L S Legenda

Διαβάστε περισσότερα

KATEDRA DOPRAVNEJ A MANIPULAČNEJ TECHNIKY Strojnícka fakulta, Žilinská Univerzita

KATEDRA DOPRAVNEJ A MANIPULAČNEJ TECHNIKY Strojnícka fakulta, Žilinská Univerzita 132 1 Absolútna chyba: ) = - skut absolútna ochýlka: ) ' = - spr. relatívna chyba: alebo Chyby (ochýlky): M systematické, M náhoné, M hrubé. Korekcia: k = spr - = - Î' pomerná korekcia: Správna honota:

Διαβάστε περισσότερα

,Zohrievanie vody indukčným varičom bez pokrievky,

,Zohrievanie vody indukčným varičom bez pokrievky, Farba skupiny: zelená Označenie úlohy:,zohrievanie vody indukčným varičom bez pokrievky, Úloha: Zistiť, ako závisí účinnosť zohrievania vody na indukčnom variči od priemeru použitého hrnca. Hypotéza: Účinnosť

Διαβάστε περισσότερα

Modul pružnosti betónu

Modul pružnosti betónu f cm tan α = E cm 0,4f cm ε cl E = σ ε ε cul Modul pružnosti betónu α Autori: Stanislav Unčík Patrik Ševčík Modul pružnosti betónu Autori: Stanislav Unčík Patrik Ševčík Trnava 2008 Obsah 1 Úvod...7 2 Deformácie

Διαβάστε περισσότερα

Zadanie pre vypracovanie technickej a cenovej ponuky pre modul technológie úpravy zemného plynu

Zadanie pre vypracovanie technickej a cenovej ponuky pre modul technológie úpravy zemného plynu Kontajnerová mobilná jednotka pre testovanie ložísk zemného plynu Zadanie pre vypracovanie technickej a cenovej ponuky pre modul technológie úpravy zemného plynu 1 Obsah Úvod... 3 1. Modul sušenia plynu...

Διαβάστε περισσότερα

REZISTORY. Rezistory (súčiastky) sú pasívne prvky. Používajú sa vo všetkých elektrických

REZISTORY. Rezistory (súčiastky) sú pasívne prvky. Používajú sa vo všetkých elektrických REZISTORY Rezistory (súčiastky) sú pasívne prvky. Používajú sa vo všetkých elektrických obvodoch. Základnou vlastnosťou rezistora je jeho odpor. Odpor je fyzikálna vlastnosť, ktorá je daná štruktúrou materiálu

Διαβάστε περισσότερα

Odporníky. 1. Príklad1. TESLA TR

Odporníky. 1. Príklad1. TESLA TR Odporníky Úloha cvičenia: 1.Zistite technické údaje odporníkov pomocou katalógov 2.Zistite menovitú hodnotu odporníkov označených farebným kódom Schématická značka: 1. Príklad1. TESLA TR 163 200 ±1% L

Διαβάστε περισσότερα

MATERIÁLY NA VÝROBU ELEKTRÓD

MATERIÁLY NA VÝROBU ELEKTRÓD MATERIÁLY NA VÝROBU ELEKTRÓD Strana: - 1 - E-Cu ELEKTROLYTICKÁ MEĎ (STN 423001) 3 4 5 6 8 10 12 15 TYČE KRUHOVÉ 16 20 25 30 36 40 50 60 (priemer mm) 70 80 90 100 110 130 Dĺžka: Nadelíme podľa Vašej požiadavky.

Διαβάστε περισσότερα

KATALÓG KRUHOVÉ POTRUBIE

KATALÓG KRUHOVÉ POTRUBIE H KATALÓG KRUHOVÉ POTRUBIE 0 Základné požiadavky zadávania VZT potrubia pre výrobu 1. Zadávanie do výroby v spoločnosti APIAGRA s.r.o. V digitálnej forme na tlačive F05-8.0_Rozpis_potrubia, zaslané mailom

Διαβάστε περισσότερα

Riešenie environmentálnych záťaţí na Slovensku

Riešenie environmentálnych záťaţí na Slovensku Riešenie environmentálnych záťaţí na Slovensku RNDr. Vlasta Jánová MŢP SR Problematika EZ v kontexte EÚ - voda - pôda - škoda - odpady SLOVAKIA Šiesty environmentálny akčný program ES: "Environment 2010:

Διαβάστε περισσότερα

ARMA modely čast 2: moving average modely (MA)

ARMA modely čast 2: moving average modely (MA) ARMA modely čast 2: moving average modely (MA) Beáta Stehlíková Časové rady, FMFI UK, 2014/2015 ARMA modely časť 2: moving average modely(ma) p.1/24 V. Moving average proces prvého rádu - MA(1) ARMA modely

Διαβάστε περισσότερα

Servopohon vzduchotechnických klapiek 8Nm, 16Nm, 24Nm

Servopohon vzduchotechnických klapiek 8Nm, 16Nm, 24Nm Servopohon vzduchotechnických klapiek 8Nm, 16Nm, 24Nm Spoločnosť LUFBERG predstavuje servopohony s krútiacim momentom 8Nm, 16Nm, 24Nm pre použitie v systémoch vykurovania, ventilácie a chladenia. Vysoko

Διαβάστε περισσότερα

Pevné ložiská. Voľné ložiská

Pevné ložiská. Voľné ložiská SUPPORTS D EXTREMITES DE PRECISION - SUPPORT UNIT FOR BALLSCREWS LOŽISKA PRE GULIČKOVÉ SKRUTKY A TRAPÉZOVÉ SKRUTKY Výber správnej podpory konca uličkovej skrutky či trapézovej skrutky je dôležité pre správnu

Διαβάστε περισσότερα

AerobTec Altis Micro

AerobTec Altis Micro AerobTec Altis Micro Záznamový / súťažný výškomer s telemetriou Výrobca: AerobTec, s.r.o. Pionierska 15 831 02 Bratislava www.aerobtec.com info@aerobtec.com Obsah 1.Vlastnosti... 3 2.Úvod... 3 3.Princíp

Διαβάστε περισσότερα

VYHLÁŠKA. Ministerstvo životného prostredia Slovenskej republiky. z 13. novembra 2015,

VYHLÁŠKA. Ministerstvo životného prostredia Slovenskej republiky. z 13. novembra 2015, Čiastka 101 Zbierka zákonov č. 371/2015 Strana 3789 371 VYHLÁŠKA Ministerstva životného prostredia Slovenskej republiky z 13. novembra 2015, ktorou sa vykonávajú niektoré ustanovenia zákona o odpadoch

Διαβάστε περισσότερα

Cvičenie č. 4,5 Limita funkcie

Cvičenie č. 4,5 Limita funkcie Cvičenie č. 4,5 Limita funkcie Definícia ity Limita funkcie (vlastná vo vlastnom bode) Nech funkcia f je definovaná na nejakom okolí U( ) bodu. Hovoríme, že funkcia f má v bode itu rovnú A, ak ( ε > )(

Διαβάστε περισσότερα

Odrušenie motorových vozidiel. Rušenie a jeho príčiny

Odrušenie motorových vozidiel. Rušenie a jeho príčiny Odrušenie motorových vozidiel Každé elektrické zariadenie je prijímačom rušivých vplyvov a taktiež sa môže stať zdrojom rušenia. Stupne odrušenia: Základné odrušenie I. stupňa Základné odrušenie II. stupňa

Διαβάστε περισσότερα

6 APLIKÁCIE FUNKCIE DVOCH PREMENNÝCH

6 APLIKÁCIE FUNKCIE DVOCH PREMENNÝCH 6 APLIKÁCIE FUNKCIE DVOCH PREMENNÝCH 6. Otázky Definujte pojem produkčná funkcia. Definujte pojem marginálny produkt. 6. Produkčná funkcia a marginálny produkt Definícia 6. Ak v ekonomickom procese počet

Διαβάστε περισσότερα

alu OKNÁ, ZA KTORÝMI BÝVA POHODA DREVENÉ OKNÁ A DVERE Profil Mirador Alu 783 Drevohliníkové okno s priznaným okenným krídlom.

alu OKNÁ, ZA KTORÝMI BÝVA POHODA DREVENÉ OKNÁ A DVERE Profil Mirador Alu 783 Drevohliníkové okno s priznaným okenným krídlom. DREVENÉ OKNÁ A DVERE m i r a d o r 783 OKNÁ, ZA KTORÝMI BÝVA POHODA EXTERIÉROVÁ Profil Mirador Alu 783 Drevohliníkové okno s priznaným okenným krídlom. Je najviac používané drevohliníkové okno, ktoré je

Διαβάστε περισσότερα

Harmonizované technické špecifikácie Trieda GP - CS lv EN Pevnosť v tlaku 6 N/mm² EN Prídržnosť

Harmonizované technické špecifikácie Trieda GP - CS lv EN Pevnosť v tlaku 6 N/mm² EN Prídržnosť Baumit Prednástrek / Vorspritzer Vyhlásenie o parametroch č.: 01-BSK- Prednástrek / Vorspritzer 1. Jedinečný identifikačný kód typu a výrobku: Baumit Prednástrek / Vorspritzer 2. Typ, číslo výrobnej dávky

Διαβάστε περισσότερα

DIGITΑLNΝ VENKOVNΝ ANTΙNA ANT 708 OI NΑVOD K OBSLUZE

DIGITΑLNΝ VENKOVNΝ ANTΙNA ANT 708 OI NΑVOD K OBSLUZE DIGITΑLNΝ VENKOVNΝ ANTΙNA ANT 708 OI NΑVOD K OBSLUZE Pψed uvedenνm vύrobku do provozu si dωkladnμ proθtμte tento nαvod a bezpeθnostnν pokyny, kterι jsou v tomto nαvodu obsa eny. Nαvod musν bύt v dy pψilo

Διαβάστε περισσότερα

DOMÁCE ZADANIE 1 - PRÍKLAD č. 2

DOMÁCE ZADANIE 1 - PRÍKLAD č. 2 Mechanizmy s konštantným prevodom DOMÁCE ZADANIE - PRÍKLAD č. Príklad.: Na obrázku. je zobrazená schéma prevodového mechanizmu tvoreného čelnými a kužeľovými ozubenými kolesami. Určte prevod p a uhlovú

Διαβάστε περισσότερα

Betonárky. pre výrobu a dopravu ľahkého betónu (LB) kg/m³. Sila inovácie. Penobetón PBG. Polystyrénbetón PsB Trenčín, máj 2012

Betonárky. pre výrobu a dopravu ľahkého betónu (LB) kg/m³. Sila inovácie. Penobetón PBG. Polystyrénbetón PsB Trenčín, máj 2012 Betonárky pre výrobu a dopravu ľahkého betónu (LB) 200 1600 kg/m³ Penobetón PBG Polystyrénbetón PsB Trenčín, máj 2012 Sila inovácie Obsah Prístup a stratégia Portfólio produktov Výroba a expedícia Betonárky

Διαβάστε περισσότερα

MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR. Čiastka Ročník XXIII

MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR. Čiastka Ročník XXIII MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR Čiastka 3 2015 Ročník XXIII Obsah 1. Oznámenie o osobitných podmienkach na udelenie národnej environmentálnej značky skupine produktov: Okná a vonkajšie dvere 2. Oznámenie

Διαβάστε περισσότερα

Monitoring mikrobiálnych pomerov pôdy na kalamitných plochách Tatier

Monitoring mikrobiálnych pomerov pôdy na kalamitných plochách Tatier Monitoring mikrobiálnych pomerov pôdy na kalamitných plochách Tatier Erika Gömöryová Technická univerzita vo Zvolene, Lesnícka fakulta T. G.Masaryka 24, SK960 53 Zvolen email: gomoryova@tuzvo.sk TANAP:

Διαβάστε περισσότερα

ISOMAT PRÍSADY DO BETÓNU

ISOMAT PRÍSADY DO BETÓNU ISOMAT PRÍSADY DO BETÓNU PRÍSADY DO BETÓNU OD ISOMAT PRÍSADY DO BETÓNU OD ISOMAT ISOMAT ponúka celý rad vysoko kvalitných chemických prísad pre výrobu betónu. Rad produktov spoločnosti zahŕňa prísady pre

Διαβάστε περισσότερα

Biogénne pozitrónové PET rádionuklidy

Biogénne pozitrónové PET rádionuklidy Netradičné rádionuklidy pre prípravu pravu PET rádiofarmák. P. Rajec 1,2, J. Ometáková 2 1.Biont, a.s., BIONT a.s., Karlovesk8 63, 842 29 Bratislava 2.Katedra jadrovej chémie Prírodovedecká fakulta Univerzity

Διαβάστε περισσότερα

KAGEDA AUTORIZOVANÝ DISTRIBÚTOR PRE SLOVENSKÚ REPUBLIKU

KAGEDA AUTORIZOVANÝ DISTRIBÚTOR PRE SLOVENSKÚ REPUBLIKU DVOJEXCENTRICKÁ KLAPKA je uzatváracia alebo regulačná armatúra pre rozvody vody, horúcej vody, plynov a pary. Všetky klapky vyhovujú smernici PED 97/ 23/EY a sú tiež vyrábané pre výbušné prostredie podľa

Διαβάστε περισσότερα

UČEBNÉ TEXTY. Moderné vzdelávanie pre vedomostnú spoločnosť Meranie a diagnostika. Meranie snímačov a akčných členov

UČEBNÉ TEXTY. Moderné vzdelávanie pre vedomostnú spoločnosť Meranie a diagnostika. Meranie snímačov a akčných členov Stredná priemyselná škola dopravná, Sokolská 911/94, 960 01 Zvolen Kód ITMS projektu: 26110130667 Názov projektu: Zvyšovanie flexibility absolventov v oblasti dopravy UČEBNÉ TEXTY Vzdelávacia oblasť: Predmet:

Διαβάστε περισσότερα

Kontrolné otázky z jednotiek fyzikálnych veličín

Kontrolné otázky z jednotiek fyzikálnych veličín Verzia zo dňa 6. 9. 008. Kontrolné otázky z jednotiek fyzikálnych veličín Upozornenie: Umiestnenie správnej odpovede sa môže v kontrolnom teste meniť. Takisto aj znenie nesprávnych odpovedí. Uvedomte si

Διαβάστε περισσότερα

Pilota600mmrez1. N Rd = N Rd = M Rd = V Ed = N Rd = M y M Rd = M y. M Rd = N 0.

Pilota600mmrez1. N Rd = N Rd = M Rd = V Ed = N Rd = M y M Rd = M y. M Rd = N 0. Bc. Martin Vozár Návrh výstuže do pilót Diplomová práca 8x24.00 kr. 50.0 Pilota600mmrez1 Typ prvku: nosník Prostředí: X0 Beton:C20/25 f ck = 20.0 MPa; f ct = 2.2 MPa; E cm = 30000.0 MPa Ocelpodélná:B500

Διαβάστε περισσότερα

Meranie na jednofázovom transformátore

Meranie na jednofázovom transformátore Fakulta elektrotechniky a informatiky TU v Košiciach Katedra elektrotechniky a mechatroniky Meranie na jednofázovom transformátore Návod na cvičenia z predmetu Elektrotechnika Meno a priezvisko :..........................

Διαβάστε περισσότερα

Trapézové profily Lindab Coverline

Trapézové profily Lindab Coverline Trapézové profily Lindab Coverline Trapézové profily - produktová rada Rova Trapéz T-8 krycia šírka 1 135 mm Pozink 7,10 8,52 8,20 9,84 Polyester 25 μm 7,80 9,36 10,30 12,36 Trapéz T-12 krycia šírka 1

Διαβάστε περισσότερα

PROMO AKCIA. Platí do konca roka 2017 APKW 0602-HF APKT PDTR APKT 0602-HF

PROMO AKCIA. Platí do konca roka 2017 APKW 0602-HF APKT PDTR APKT 0602-HF AKCIA Platí do konca roka 2017 APKW 0602-HF APKT 060204 PDTR APKT 0602-HF BENEFITY PLÁTKOV LAMINA MULTI-MAT - nepotrebujete na každú operáciu špeciálny plátok - sprehľadníte situáciu plátkov vo výrobe

Διαβάστε περισσότερα

Modelovanie dynamickej podmienenej korelácie kurzov V4

Modelovanie dynamickej podmienenej korelácie kurzov V4 Modelovanie dynamickej podmienenej korelácie menových kurzov V4 Podnikovohospodárska fakulta so sídlom v Košiciach Ekonomická univerzita v Bratislave Cieľ a motivácia Východiská Cieľ a motivácia Cieľ Kvantifikovať

Διαβάστε περισσότερα

RIEŠENIA 3 ČASŤ

RIEŠENIA 3 ČASŤ RIEŠENIA 3 ČASŤ - 2009-10 1. PRÁCA RAKETY Raketa s hmotnosťou 1000 kg vystúpila do výšky 2000 m nad povrch Zeme. Vypočítajte prácu, ktorú vykonali raketové motory, keď predpokladáme pohyb rakety v homogénnom

Διαβάστε περισσότερα

MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR. Čiastka Ročník XXV

MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR. Čiastka Ročník XXV MINISTERSTVA ŽIVOTNÉHO PROSTREDIA SR Čiastka 4 2017 Ročník XXV Obsah 1. Oznámenie o osobitných podmienkach na udelenie národnej environmentálnej značky skupine produktov: Tissue papier 2. Oznámenie o osobitných

Διαβάστε περισσότερα

Kompilátory. Cvičenie 6: LLVM. Peter Kostolányi. 21. novembra 2017

Kompilátory. Cvičenie 6: LLVM. Peter Kostolányi. 21. novembra 2017 Kompilátory Cvičenie 6: LLVM Peter Kostolányi 21. novembra 2017 LLVM V podstate sada nástrojov pre tvorbu kompilátorov LLVM V podstate sada nástrojov pre tvorbu kompilátorov Pôvodne Low Level Virtual Machine

Διαβάστε περισσότερα

Emisie prchavých organických látok z procesu sušenia dreva

Emisie prchavých organických látok z procesu sušenia dreva Emisie prchavých organických látok z procesu sušenia dreva ASPEK Konferencia 10-11. október, 2017 Ing. Miriam Fabová IKEA Industry Malacky Ing. Annamarie Velič Materiálovotechnologická fakulta STU OBSAH

Διαβάστε περισσότερα

Jednotkový koreň (unit root), diferencovanie časového radu, unit root testy

Jednotkový koreň (unit root), diferencovanie časového radu, unit root testy Jednotkový koreň (unit root), diferencovanie časového radu, unit root testy Beáta Stehlíková Časové rady, FMFI UK, 2012/2013 Jednotkový koreň(unit root),diferencovanie časového radu, unit root testy p.1/18

Διαβάστε περισσότερα

YTONG U-profil. YTONG U-profil

YTONG U-profil. YTONG U-profil Odpadá potreba zhotovovať debnenie Rýchla a jednoduchá montáž Nízka objemová hmotnosť Ideálna tepelná izolácia železobetónového jadra Minimalizovanie možnosti vzniku tepelných mostov Výborná požiarna odolnosť

Διαβάστε περισσότερα

PDF created with pdffactory Pro trial version

PDF created with pdffactory Pro trial version 7.. 03 Na rozraní sla a vody je ovrc vody zarivený Na rozraní sla a ortuti je ovrc ortuti zarivený JAY NA OZHANÍ PENÉHO TELES A KAPALINY alebo O ailárnej elevácii a deresii Povrc vaaliny je dutý, vaalina

Διαβάστε περισσότερα

YQ U PROFIL, U PROFIL

YQ U PROFIL, U PROFIL YQ U PROFIL, U PROFIL YQ U Profil s integrovanou tepelnou izoláciou Minimalizácia tepelných mostov Jednoduché stratené debnenie monolitických konštrukcií Jednoduchá a rýchla montáž Výrobok Pórobetón značky

Διαβάστε περισσότερα

Rozsah akreditácie 1/5. Príloha zo dňa k osvedčeniu o akreditácii č. K-003

Rozsah akreditácie 1/5. Príloha zo dňa k osvedčeniu o akreditácii č. K-003 Rozsah akreditácie 1/5 Názov akreditovaného subjektu: U. S. Steel Košice, s.r.o. Oddelenie Metrológia a, Vstupný areál U. S. Steel, 044 54 Košice Rozsah akreditácie Oddelenia Metrológia a : Laboratórium

Διαβάστε περισσότερα

Názov stavby : Výmena okien na ZŠ Karpatská 8063/11, Žilina, parcela č. 7856 Sprievodná a súhrnná technická správa k projektu pre stavebné povolenie. Sprievodná a súhrnná technická správa Identifikačné

Διαβάστε περισσότερα

Metodicko pedagogické centrum. Národný projekt VZDELÁVANÍM PEDAGOGICKÝCH ZAMESTNANCOV K INKLÚZII MARGINALIZOVANÝCH RÓMSKYCH KOMUNÍT

Metodicko pedagogické centrum. Národný projekt VZDELÁVANÍM PEDAGOGICKÝCH ZAMESTNANCOV K INKLÚZII MARGINALIZOVANÝCH RÓMSKYCH KOMUNÍT Moderné vzdelávanie pre vedomostnú spoločnosť / Projekt je spolufinancovaný zo zdrojov EÚ Kód ITMS: 26130130051 číslo zmluvy: OPV/24/2011 Metodicko pedagogické centrum Národný projekt VZDELÁVANÍM PEDAGOGICKÝCH

Διαβάστε περισσότερα

Jestvujúce zariadenie. Nové zariadenie II. PRIEMYSELNÉ VÝROBY A. PALIVOVO - ENERGETICKÝ PRIEMYSEL

Jestvujúce zariadenie. Nové zariadenie II. PRIEMYSELNÉ VÝROBY A. PALIVOVO - ENERGETICKÝ PRIEMYSEL ŠPECIFICKÉ POŽIADAVKY PRE TECHNOLOGICKÉ ZARIADENIA I. ČLENENIE TECHNOLOGICKÝCH ZARIADENÍ Podľa dátumu vydaného povolenia sa technologické zariadenie začleňuje takto: Jestvujúce zariadenie Nové zariadenie

Διαβάστε περισσότερα

SLOVENSKÝ VÝROBCA S 20 ROČNOU TRADÍCIOU. PREFA STAV s.r.o. Topoľčany.

SLOVENSKÝ VÝROBCA S 20 ROČNOU TRADÍCIOU. PREFA STAV s.r.o. Topoľčany. SLOVENSKÝ VÝROBCA S 20 ROČNOU TRADÍCIOU www.prefastav.sk Obsah O FIRME... 3 PREFA PODLUŽANY... 4 VODOTESNÁ UZAVRETÁ ŽUMPA 7 m 3... 5 VODOTESNÁ UZAVRETÁ ŽUMPA 10 m 3... 6 VODOTESNÁ KRABICOVÁ ŽUMPA 20m 3,

Διαβάστε περισσότερα

Akumulátory. Membránové akumulátory Vakové akumulátory Piestové akumulátory

Akumulátory. Membránové akumulátory Vakové akumulátory Piestové akumulátory www.eurofluid.sk 20-1 Membránové akumulátory... -3 Vakové akumulátory... -4 Piestové akumulátory... -5 Bezpečnostné a uzatváracie bloky, príslušenstvo... -7 Hydromotory 20 www.eurofluid.sk -2 www.eurofluid.sk

Διαβάστε περισσότερα

Stratégia nakladania s odpadmi. s obsahom azbestu

Stratégia nakladania s odpadmi. s obsahom azbestu Projekt č. 24140110157 Operačný program životné prostredie Stratégia nakladania s nebezpečnými odpadmi vrátane realizačných plánov Stratégia nakladania s odpadmi s obsahom azbestu Investícia do Vašej budúcnosti

Διαβάστε περισσότερα

CHÉMIA A ŽIVOTNÉ PROSTREDIE

CHÉMIA A ŽIVOTNÉ PROSTREDIE CHÉMIA A ŽIVOTNÉ PROSTREDIE Mária Orolínová Trnavská univerzita v Trnave Pedagogická fakulta 2009 Mária Orolínová Recenzenti: Vydala: doc. Ing. Maroš Soldán, CSc. Ing. Viera Peterková, PhD. Trnavská univerzita

Διαβάστε περισσότερα

Riadenie elektrizačných sústav

Riadenie elektrizačných sústav Riaenie elektrizačných sústav Paralelné spínanie (fázovanie a kruhovanie) Pomienky paralelného spínania 1. Rovnaký sle fáz. 2. Rovnaká veľkosť efektívnych honôt napätí. 3. Rovnaká frekvencia. 4. Rovnaký

Διαβάστε περισσότερα

ROZSAH ANALÝZ A POČETNOSŤ ODBEROV VZORIEK PITNEJ VODY

ROZSAH ANALÝZ A POČETNOSŤ ODBEROV VZORIEK PITNEJ VODY ROZSAH ANALÝZ A POČETNOSŤ ODBEROV VZORIEK PITNEJ VODY 2.1. Rozsah analýz 2.1.1. Minimálna analýza Minimálna analýza je určená na kontrolu a získavanie pravidelných informácií o stabilite zdroja pitnej

Διαβάστε περισσότερα

Vysvetlivky ku kombinovanej nomenklatúre Európskej únie (2018/C 7/03)

Vysvetlivky ku kombinovanej nomenklatúre Európskej únie (2018/C 7/03) 10.1.2018 SK Úradný vestník Európskej únie C 7/3 Vysvetlivky ku kombinovanej nomenklatúre Európskej únie (2018/C 7/03) Podľa článku 9 ods. 1 písm. a) nariadenia Rady (EHS) č. 2658/87 ( 1 ) sa vysvetlivky

Διαβάστε περισσότερα

ZADANIE 1_ ÚLOHA 3_Všeobecná rovinná silová sústava ZADANIE 1 _ ÚLOHA 3

ZADANIE 1_ ÚLOHA 3_Všeobecná rovinná silová sústava ZADANIE 1 _ ÚLOHA 3 ZDNIE _ ÚLOH 3_Všeobecná rovinná silová sústv ZDNIE _ ÚLOH 3 ÚLOH 3.: Vypočítjte veľkosti rekcií vo väzbách nosník zťženého podľ obrázku 3.. Veľkosti známych síl, momentov dĺžkové rozmery sú uvedené v

Διαβάστε περισσότερα

7. FUNKCIE POJEM FUNKCIE

7. FUNKCIE POJEM FUNKCIE 7. FUNKCIE POJEM FUNKCIE Funkcia f reálnej premennej je : - každé zobrazenie f v množine všetkých reálnych čísel; - množina f všetkých usporiadaných dvojíc[,y] R R pre ktorú platí: ku každému R eistuje

Διαβάστε περισσότερα

TKP časť 39 UMELÉ HUTNÉ KAMENIVO Z VYSOKOPECNEJ TROSKY

TKP časť 39 UMELÉ HUTNÉ KAMENIVO Z VYSOKOPECNEJ TROSKY Ministerstvo dopravy, výstavby a regionálneho rozvoja SR Sekcia cestnej dopravy a pozemných komunikácií TKP časť 39 UMELÉ HUTNÉ KAMENIVO Z VYSOKOPECNEJ TROSKY účinnosť od: 15.01.2016 Technicko-kvalitatívne

Διαβάστε περισσότερα

2 TECHNIKA NA MECHANICKÉ PROCESY

2 TECHNIKA NA MECHANICKÉ PROCESY 2 TECHNIKA NA MECHANICKÉ PROCESY Mechanické procesy sa vyskytujú spravidla vo všetkých výrobných procesoch. Najčastejšie sa v technologických postupoch pri spracovaní tuhých látok dá stretnúť s týmito

Διαβάστε περισσότερα

2.3 TECHNIKA NA MECHANICKÉ A MAGNETICKÉ TRIEDENIE PARTIKULÁRNYCH LÁTOK

2.3 TECHNIKA NA MECHANICKÉ A MAGNETICKÉ TRIEDENIE PARTIKULÁRNYCH LÁTOK .3 TECHNIKA NA MECHANICKÉ A MAGNETICKÉ TRIEDENIE PARTIKULÁRNYCH LÁTOK Triedenie partikulárnej látky je zaraďovanie jej jednotlivých tuhých častíc do skupín podľa vopred určených kritérií. Tie môžu byť

Διαβάστε περισσότερα

ŠPECIFIKÁCIE PRE DODÁVKY ŠROTU pre spoločnosť SLOVAKIA STEEL MILLS, a.s.

ŠPECIFIKÁCIE PRE DODÁVKY ŠROTU pre spoločnosť SLOVAKIA STEEL MILLS, a.s. ŠPECIFIKÁCIE PRE DODÁVKY ŠROTU pre spoločnosť SLOVAKIA STEEL MILLS, a.s. Obsah I. Všeobecné podmienky dodávok šrotu... 1 II. Všeobecné podmienky pre príjem šrotu... 2 III. E3 Starý hrubý oceľový šrot 6

Διαβάστε περισσότερα

Elektrický prúd v kovoch

Elektrický prúd v kovoch Elektrický prúd v kovoch 1. Aký náboj prejde prierezom vodiča za 2 h, ak ním tečie stály prúd 20 ma? [144 C] 2. Prierezom vodorovného vodiča prejde za 1 s usmerneným pohybom 1 000 elektrónov smerom doľava.

Διαβάστε περισσότερα

ST 4,6. Rada ponorných čerpadiel 50HZ

ST 4,6. Rada ponorných čerpadiel 50HZ ST, Rada ponorných čerpadiel 5HZ STAIRS ST ponorné čerpadlá Výtlačné a sacie teleso Ložisko je vyrobené z polyacetálu, sú vyrobené z nerezovej ocele zabezpečujúcej špičkovú pevnosť a životnosť. Sacie teleso

Διαβάστε περισσότερα

Snímače teploty v puzdrách

Snímače teploty v puzdrách Snímače teploty v puzdrách Snímače teploty s káblom sú určené pre kontaktné meranie teploty pevných, kvapalných alebo plynných látok v rôznych odvetviach priemyslu, napr. v potravinárstve, chemickom priemysle,

Διαβάστε περισσότερα

Gramatická indukcia a jej využitie

Gramatická indukcia a jej využitie a jej využitie KAI FMFI UK 29. Marec 2010 a jej využitie Prehľad Teória formálnych jazykov 1 Teória formálnych jazykov 2 3 a jej využitie Na počiatku bolo slovo. A slovo... a jej využitie Definícia (Slovo)

Διαβάστε περισσότερα
