1 klima hidria.com glasilo skupine Hidria IMP Klima 1

2 Uvodnik TANJA TOMINEC, pomo~nica vodje tr`enja Toplina sonca Mnogo virov toplote poznamo, ki nam dajejo ob~utek ugodja in topline. Niso to vedno samo energijski viri, gre tudi za ~ustva. V mislih imam tiste lepe besede in ob~utke, ki te prevzamejo ob izkazani ljubezni ali prijaznosti. PARTNER informativni časopis Izdajatelj Hidria IMP Klima d.o.o. Godovič Godovič tel.: fax: Urednica Tanja Tominec Naslovnica Hidria Inštitut Klima foto: Tanja Tominec Oblikovanje in tisk Gaya Cerkno Naklada izvodov Letnik IX, št. 1/2008 marec 2008 Glasilo je objavljeno tudi na naših spletnih straneh: glasilopartner.asp 2 Meni se je to zgodilo nedavno: ob prvih besedah moje 16 mesečne hčerke, ko je nerodno izgovorila moja mama. Seveda, obstaja pa tudi negativna energija, ki te pogreje. Če nas kdo spravi ob živce, nam prav tako zakuha. No, vse energije potujejo in se nekje stikajo. Kako se razni vplivi prepletajo, združujem v tokratnem uvodniku. Napovedi Poglejmo za trenutek med napovedi. Dobra novica za vse, ki jim kronično primanjkuje časa je ta, da se dan podaljšuje dnevno za 3 do 4 centimetre, ker klimatske razmere upočasnjujejo vrtenje Zemlje. Iz tega sledi, da se Zemlja za prav toliko centimetrov počasneje vrti in tako dan postaja daljši. Tako pravijo radioastronomi, v realnosti pa zgleda, kot da čas mineva hitreje. Zanimiva je tudi poslovna napoved za letošnje leto. Če je lansko leto veljalo za leto investicij, potem letos velja, da se je treba osredotočiti na nove izdelke, nakupe nepremičnim in na splošno spremeniti svoje življenje. Stvari, ki se jih namreč lotite v tem letu, naj bi dolgoročno uspele. Novi produkti Verjamemo, da te trditve držijo. Mnogo priložnosti na trgu obetajo novi standardi in pravilniki pri gradnji objektov z višjo dodano vrednostjo, predvsem na področju energetske učinkovitosti. Slednja je vedno bolj poudarjena in prav alternativna oskrba stavb (energija, okolje, finančni in tehnološki kazalniki ter prostorske prvine) so ključne pri odločitvi investitorja za naložbo. Tako našo sistemsko ponudbo zaokrožujemo s paketom, ki upošteva potrebe po energiji za ogrevanje, hlajenje, prezračevanje, klimatizacijo, razsvetljavo in oskrbo z vodo. Sonce V ospredje postavljamo sončno energijo, ki je med naravnimi toplotnimi viri brezplačna. V okviru programa Obnovljivi viri energije smo v Hidrii oblikovali enoto energetski inženiring, ki bo na enem mestu ponujala različne rešitve s sončnimi kolektorji, solarnimi seti, akumulatorji, avtomatiko, talnim gretjem, toplotno črpalko, rekuperatorji... Na sejmu Energetika v Celju bomo pod sloganom Občuti sonce, prepusti se energiji predstavili več sistemov. V času sejma Energetika bo potekal tudi Evropski sončni dan. 16. in 17. maj je namenjen osveščanju širše javnosti o pomenu razvoja izkoriščanja sončne energije. V prihodnjih dveh letih naj bi za 40 % zrasel trg solarne tehnologije. Naj kot zanimivost omenim, da je v Sloveniji in Evropi subvencionirana predvsem vgradnja tovrstnih sistemov, medtem ko Japonci pospešeno vlagajo v proizvodnjo. Tržni potencial je torej velik. Kaj pa želijo investitorji? Ti se osredotočajo na fukcionalne in kompleksne objekte, zlite z naravo. Arhitekti prisegajo na pomen sozvočja energije, okolja, pravilnega izbora materialov, veliko naravne svetlobe in nežnih barv ter zaokroženih linij, ki sproščajo. Vse to se upošteva pri novogradnjah. Na drugi strani pa investitorji postavljajo v ospredje zgodbo podjetja, kjer se tržita karakter in imidž podjetja. Poslovno stavbo se tako združi s sodobno obliko in lokalno tradicijo. Pri prenovi starejših zgradb se priporoča, da se ohranijo naravni materiali, kot sta kamen in les, ki so del zgodovine. Dizajn Prav prilagoditev ahitektovim željam in naročnikovim vse višjim standardom nas vodi k novim oblikam naših izdelkov. Pri načrtovanju objekta z našimi sistemi za ogrevanje, hlajenje in klimatizacijo zagotovljamo optimalne pogoje in učinkovitost. Na podlagi izkušenj in znanj že v fazi projektiranja ponudimo rešitve, ki so primerne za različne vrste gradenj. V nadaljevanju predstavljamo nove izdelke, kjer je prav funkcija dizajna postavljena v ospredje. V Partnerju {t. 04/2007 smo pod sliko referenc na strani 3 in 9 pomotoma zapisali, da gre za izdelke, vgrajene na objektu Kongresnega centra Brdo. Referenci sta iz hotela Kokra, ki je eden izmed protokolarnih objektov na Brdu pri Kranju. Za napako se opravi~ujemo. Uredni{tvo

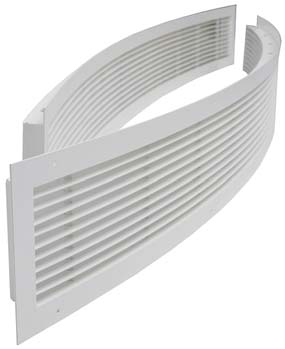

3 Novosti [OBNI, VARIABILNI IN LINIJSKI DIFUZOR, KONKAVNE IN KONVEKSNE RE[ETKE Dizajn v funkciji Sodoben na~in gradnje in z njo zasnovana arhitektura poslovnih, stanovanjskih, turisti~nih in javnih objektov obdanih v steklo tvori neravne linije. Na{e izdelke lahko prilagodimo razli~nim oblikam prostorov in tako zadostimo visokim zahtevam uporabnikov in investitorjev. Tekst: mag. Boris Gantar, u.d.i.e., vodja programa Klima in Absolutna filtracija O program klima [OBNI DIFUZOR OD-15 Sodobna oblika šobnega difuzorja OD-15 omogoča veliko število nastavitev usmeritve vpiha zraka v prostor. Lahko bi ga poimenovali tudi osebna klima, saj uporabniku omogoča povsem lokalno nastavitev šob za prezračevanje, ogrevanje ali hlajenje. Na ta način se zagotovi maksimalno ugodje. Prednosti šobnega difuzorja so v aerodinamični obliki šobic, ki distribuirajo zrak pod strop (coanda efekt), visoki indukciji, majhnih padcih statičnega tlaka in nizki Difuzor OD-15 šumnosti. Odlične dometne razdalje dosega pri ogrevanju in hlajenju. Arhitektom smo približali dizajn. Zaradi fleksibilnosti je OD-15 idealna rešitev za spuščene stropove. Izbira se lahko med tremi izvedbami: RR okrogla maska, okrogla razporeditev šob, KR kvadratna maska, okrogla razporeditev šob, KK kvadratna maska, kvadratna razporeditev šob. Dimenzije: 300, 400, 500, 600 in 625 mm. Izdelek bo kmalu vključen v naš dopolnjen program za izbor in izračun, verzija ADE 5.4. Difuzor OD-14 AKTIVNI VARIABILNI DIFUZOR OD-14 Distributivni elementi, dimenzionirani na konstanten pretok zraka, omogočajo samo različne smeri vpiha toplega in hladnega zraka. Pri spremembi pretoka zraka pa se jim spremenijo karakteristike, kar se pri večjem pretoku odraža z občutkom prepiha, pri manjšem pretoku pa z nedoseganjem bivalne cone. Z distribucijskimi elementi pa je potrebno zagotoviti prave parametre ugodja bivanja, kar naši izdelki tudi omogočajo. Novo razviti aktivni VAV difuzor OD-14 ob spremembi pretoka ohrani svojo funkcijo. Namenjen je za prezračevanje manjših prostorov, kot so pisarne, manjši lokali ipd. in se uporablja v sistemih s konstantnim tlakom. Na voljo je v treh velikostih (160, 200 in 250 mm) in v dveh izvedbah (dovodna in odvodna). Prednosti: zagotavlja potreben domet zraka ne glede na pretok, ustvarja optimalne razmere v prostoru brez občutka prepiha, deluje v velikem temperaturnem razponu, tiho delovanje. LINIJSKI DIFUZOR PRIREJEN ZA VGRADNJO V TANKE STENE Med kakovostne rešitve za vgradnjo v suhomontažne pregradne stene iz mavčno kartonskih plošč (debeline 100 mm ali več), prav gotovo sodijo stenski linijski difuzorji LD-13-S in LD-14-S. Uporabljajo se za dovod zraka v prostore višine 2,5 4 m. Primerni so tako za hlajenje kot za ogrevanje, zlasti tam, kjer so zahteve po ugodju zelo stroge. Uporablja se jih lahko tudi za odvod zraka iz prostora. Omogočajo visoko indukcijo. Tehnične značilnosti: Komora kljub majhni širini zagotavlja zelo dobro razporeditev zraka v smeri od priključka komore do LD-13 oz. LD-14 po celotni dolžini difuzorja. Možnost vgradnje priključkov na komoro s sprednje ali zadnje strani in s tem večja fleksibilnost izdelka, saj je mogoč dovod zraka v komoro iz istega ali sosednjega prostora. Možna izvedba z zvočno izolacijo iz visokoabsorbcijskega materiala, ki preprečuje širjenje emisij hrupa iz kanalske mreže v prostor. KONKAVNE IN KONVEKSNE RE[ETKE Nove jeklene rešetke JRU-5 in JRU-6 so namenjene za nizkotlačne prezračevalne sisteme in sicer tako za odvod kot dovod zraka. Pri JRU-6 lahko reguliramo tudi smer vpiha zraka s posamično nastavljivimi lamelami. JRU so narejene iz jeklene pločevine, po želji kupca pa jih lahko dobavimo tudi aluminijaste barvane ali eloksirane. Obe rešetki lahko naredimo v konkavni ali konveksni obliki. Značilnosti JRU-5 rešetke so: fiksne vodoravne lamele, vidna ali skrita pritrditev, penasto tesnilo ob obodu. Jeklena re{etka JRU-5 Značilnosti JRU-6 rešetke so: posamično nastavljive navpične lamele, vidna ali skrita pritrditev, penasto tesnilo ob obodu. 3

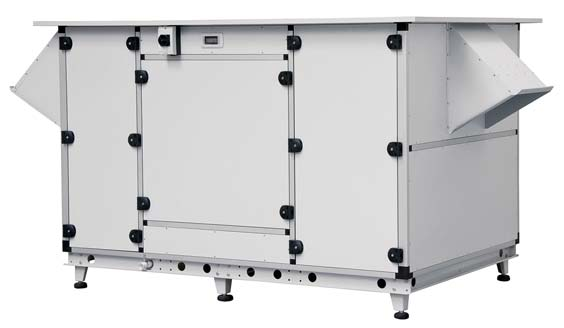

4 Novosti COMPAIR U~inek vra~anja toplote tudi nad 90 % Tekst: Toma` Dremelj, d.i.s., vodja razvoja in konstrukcije, PE Klimatske naprave S krb za okolje in učinkovito rabo energije na eni strani, ter zahteve po višjem bivalnem ugodju na drugi strani so privedle do tega, da se kontrolirano prezračevanje z izkoriščanjem odpadne toplote uveljavlja tudi v manjših in srednje velikih objektih. Za ugodno počutje ljudi v prostoru so torej potrebni ustrezni klimatski pogoji, ki jih je potrebno zagotoviti z izmenjavo izrabljenega prostorskega zraka z zunanjim. Kompaktna naprava CompAir je vljajo še ventilatorja vtočnega in odtočnega zraka, zračni filter razreda F7 na zajemu zunanjega zraka ter filter razreda G4 na strani odtočnega zraka. Ploščni rekuperator je na vstopu svežega zraka opremljen z by-pass regulacijsko žaluzijo. Z odpiranjem oziroma zapiranjem žaluzije reguliramo hladilno oziroma grelno moč rekuperatorja, obenem pa služi tudi kot protizmrzovalna zaščita. Vsi funkcijski elementi, ki so potrebni za pripravo zraka, so običajno vgrajeni v eno ohišje. Opcijsko lahko naprave opremimo z zobniškimi regulacijskimi žaluzijami, fleksibilnimi priključki, nogami, sifonom za odvod kondenzata in z notranjo razsvetljavo. Naprave so namenjene za notranjo ali zunanjo postavitev. Zunanje naprave so dodatno opremljene s streho in zaščito na strani svežega in zavrženega zraka. Na zajemu svežega zraka lahko dodatno montiramo eliminator vodnih kapljic, ki preprečuje nalet kapljic dežja ali snega v samo napravo. Zaradi morebitnih omejitev pri vnosu v objekt ali pri transportu regulacijsko opremo smo razvili v sodelovanju s sodelavci iz Hidria Inženiringa. Elementi regulacije so skupaj z elektrokrmilno omaro tovarniško vgrajeni v napravo. Med elektrokrmilno omaro in elementi regulacije je tovarniško izvedeno ožičenje, zato je kasnejša instalacija na objektu razmeroma enostavna. Naprave so opremljene s krmilnikom, ki v celoti nadzoruje delovanje naprave in zagotavlja prilagodljivost glede na zahteve v objektih. Prek daljinskega posluževalnika je možno upravljanje naprave tudi na daljavo. Možen je Sodobna naprava, ki omogo~a poleg vra~anja toplote tudi ogrevanje in hlajenje CompAir ima vgrajen protito~ni plo{~ni rekuperator nov izdelek v proizvodnem programu Hidria IMP Klime, ki je namenjen predvsem za pripravo zraka za objekte, kot so na primer trgovine, pisarne, vrtci, šole, stanovanjske zgradbe ipd. Trenutno proizvajamo naprave v štirih različnih velikostih, za volumske pretoke zraka od 500 do m 3 /h. V teh napravah izrabljamo toplotno energijo, ki jo vsebuje že segreti zrak v prostoru in ga moramo zaradi izrabljenosti odvajati. Z realizacijo kontroliranega prezračevanja dovajamo v prostor sveži zunanji zrak, ki ga pred vstopom v prostor segrejemo s toploto izrabljenega odtočnega zraka in ga nato dovajamo v prostor. Že ohlajen odtočni zrak pa odvajamo iz objekta. Izvedbe naprav Osnovno konfiguracijo naprave poleg izmenjevalnika toplote sesta- 4 vla`ni suhi U~inek rekuperacije pri: zunanji zrak: -10 C/90%; odto~ni zrak: 22 C/50% Ohišje naprave je sestavljeno iz toplotno in zvočno izoliranega aluminijastega okvirja, toplotno in zvočno izoliranih dvostenskih pokrovov na dnu, stropu in stenah, vrat na posluževalni strani in nosilnega jeklenega podstavka. lahko naprave izdelamo tudi v treh sklopih. V tem primeru napravo opremimo s priključki za elektično povezavo sklopov na objektu. Krmiljenje Krmiljenje naprave z ustrezno priklop na centralno-nadzorni sistem zgradbe prek različnih protokolov, prav tako povezava prek GSM ja ali na osebni računalnik prek interneta. Energetska u~inkovitost Eden od najpomembnejših kriterijev za kakovost naprave je energetska učinkovitost izmenjevalca toplote. Klasični t.i. križni ploščni rekuperatorji dosegajo učinke vračanja toplote do okoli 65 %. V napravi CompAir pa je vgrajen t.i. protitočni ploščni rekuperator, ki dosega bistveno večje učinke vračanja toplote. V rekuperatorju lahko dosežemo popoln prenos kondenzacijske (latentne) toplote zavrženega zraka na sveži zrak, čeprav vlage neposredno ne prenašamo. V našem primeru je ob izkoriščanju kondenzacijske toplote učinek vračanja toplote

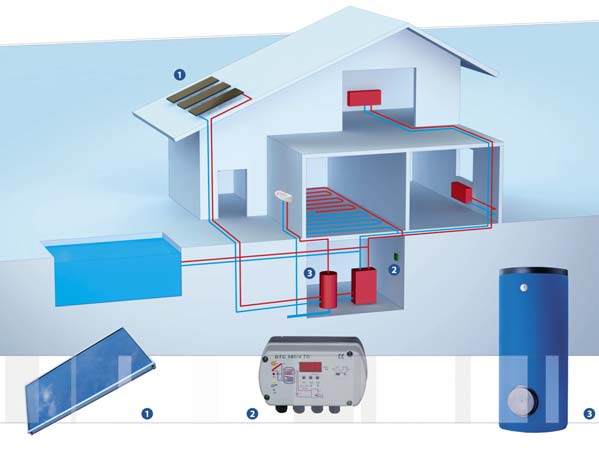

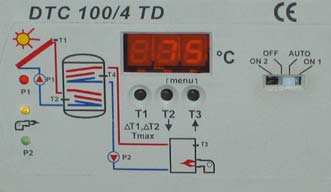

5 Novosti SOLARNI SISTEMI Hi{a sonca Tekst: Josip Mesari~, vodja programa PE OVE lahko tudi več kot 90 %. Oba zračna tokova sta popolnoma ločena, s čemer je preprečeno mešanje zračnih tokov, obenem pa je tudi izključen prenos vlage na vtočni zrak. V naprave so vgrajeni direktno gnani dvostransko sesajoči ventilatorji z naprej zakrivljenimi lopaticami in elektronsko komutiranimi motorji. Dimenzionirani so na razpoložljiv zunanji padec tlaka Δp = 250 Pa pri maksimalnem pretoku zraka. Moči elektromotorjev se v odvisnosti od velikosti naprave in zahtevanih volumskih pretokov zraka gibljejo med 1,1 in 2,15 kw. Vsi vgrajeni ventilatorji so namenjeni priključitvi na enofazno napetost 230 V. Prednosti Značilno za naprave je, da zavzemajo malo prostora ter dosegajo visoke energijske učinke vračanja toplote. V primerjavi s klasičnimi klimatskimi napravami je izbor kompaktne naprave enostavnejši, kar olajša delo kupcem, investitorjem in projektantom, saj gre za proizvode, ki niso več unikatni in izvedeni samo za določen objekt. Gre za standardne rešitve, ki so lahko predhodno tovarniško preizkušene. Odlikuje jih zanesljivo obratovanje in enostavno vzdrževanje. Zato odpade zamudno in drago odpravljanje morebitnih reklamacij na objektu, kar je posebno pomembno na bolj oddaljenih trgih. Sodobne klimatske naprave poleg vračanja toplote omogočajo tudi dogrevanje in hlajenje s čimer zagotovimo želeno temperaturo vpihovanega zraka. Zato, da bi zagotovili večjo funkcionalno fleksibilnost proizvoda, lahko v napravo dodatno vgradimo vodni grelnik in hladilnik, s čimer dobimo sistem za še celovitejšo pripravo svežega zraka. U poštevajoč hitro rast prodaje solarnih sistemov, zanesljivost delovanja in potrebe sodobnega kupca smo ugotovili potrebo po dopolnitvi ponudbe solarnih in drugih sistemov za izkoriščanje obnovljivih virov energije. Dosedanji način prodaje v velikih blagovnicah je primeren za kupce s širokim tehničnim predznanjem oziroma tiste, ki sami nadzirajo potek montaže sistema. Čedalje več pa je kupcev, ki potrebujejo izdelavo solarnega sistema na ključ. To pomeni, da povprašujejo po celoviti ponudbi, od definiranja obsega del do prevzema sistema s funkcionalnim preizkusom oziroma prevzemom objekta. Zato zagotavljamo prodajo solarnih sistemov po treh osnovnih prodajnih poteh: 1. prodaja v nakupovalnih centrih, veleblagovnicah, 2. po inštalatersko servisni mreži in 3. prek energetskega inženiringa. Na~in izvedbe projekta Prodaja v nakupovalnih centrih, veleblagovnicah Pri nakupu solarnega seta ali SSE kupec prejme seznam pooblaščenih inštalaterjev serviserjev, ki izvedejo montažo in zagon solarnega sistema. Če gre za elemente solarnega paketa različnih proizvajalcev, velja garancija skladno s pogoji garancijskih listov za posamezen element. Inštalater jamči za kvalitetno opravljeno storitev in za kakovost vgrajenega materiala. Inštalatersko servisna mreža Ko se kupec odloči za opremo naše blagovne znamke, lahko pokliče enega ali več pooblaščenih inštalaterjev in jih zaprosi za ponudbo. V tem primeru inštalater jamči za delovanje sistema in kakovost vgrajenih delov, proizvajalec elementa solarnega sistema pa za vgrajeni element. Veliko število pooblaščenih in- štalaterjev serviserjev (56 v Sloveniji) nam omogoča hitro in kakovostno montažo solarnih sistemov. Energetski inženiring Veliki ali sestavljeni sistemi največkrat zahtevajo kompleksen pristop: od statike objekta, energetskega projekta, elektro krmilnega projekta, do vključno projekta izvedenih del. Navedena dela od projekta, ponudbe, izvedbe do predaje objekta izvaja Hidria In- ženiring d.o.o. V tem primeru jamčimo za delovanje sistema in kakovost vseh vgrajenih rezervnih delov. Področja uporabe: priprava tople sanitarne vode, pomoč za segrevanje vode pri radiatorskem ogrevanju, ogrevanje vode v odprtih in zaprtih plavalnih bazenih, za nizko temperaturno ogrevanje zgradb (talno ogrevanje), ogrevanje steklenjakov, sušenje kmetijskih pridelkov, lesa, za ogrevanje v kombinaciji z drugimi viri energije (klasični sistemi sevanja, toplotne črpalke. primernost vgradnje v nizko energijske in pasivne hiše. Elementi standardnega solarnega paketa za ogrevanje sanitarne vode, za 2 4 oseb, so: sprejemnik sončne energije (3 kos), hranilnik toplote 300 l z dvema izmenjevalcema toplote (1 kos), regulacija (1 komplet), raztezna posoda (1 kos), črpalni set (1 komplet), nosilna konstrukcija za 3 kos SSE (1 kos) Elementi SOL paketa za ogrevanje sanitarne vode za 2 4 oseb in tehnološke vode za pomoč pri ogrevanju stanovanjske površine 90 m 2 : sprejemnik sončne energije (7 kos), hranilnik toplote z dvema izmenjevalcema toplote (1 kos), regulacija (1 komplet), raztezna posoda (1 kos), črpalčni set (1 komplet), nosilna konstrukcija za 3 kos SSE (1 kos) in nosilna konstrukcija za 4 kos SSE (1 kos). Poleg opisanih solarnih sistemov nudimo vso potrebno opremo za klimatizacijo in prezračevanje stanovanjskih in delovnih površin. 5

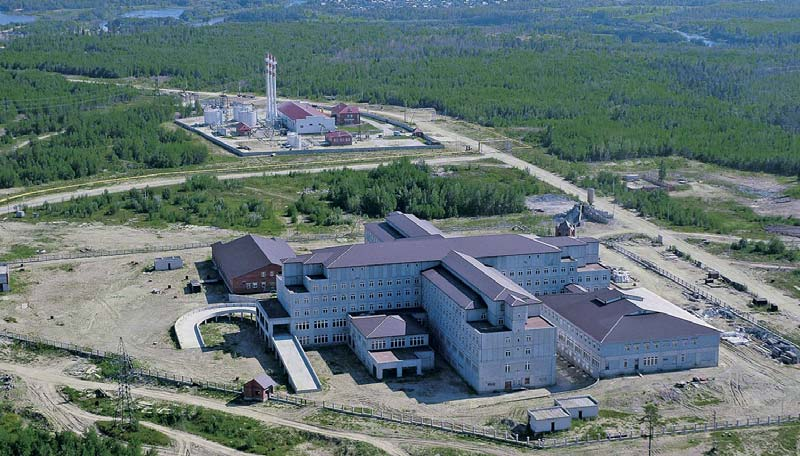

6 Aktualno BOLNI[NICA V PIT-JAHU Kompleksne re{itve Tekst: Ivan Sambol, vodja oddelka CNS, Hidiria inženiring P it-jah (Ïûòü-ßõ; v jeziku domačinov pomeni kjer živijo dobri ljudje ) v Khanty-Mansijskem okrožju je tako kakor vsa okoliška mesta (izjema je le 140 kilometrov oddaljeni Surgut) novo mesto. Vsa so nastala v nekaj zadnjih desetletjih. Nekatera na skromnih naselbinah staroselcev, nekatera pa sredi ničesar v odprti tundri. Osnovno gonilo naseljevanja so ogromne zaloge nafte in zemeljskega plina. Zanimiv je nočni polet nad temi kraji, saj je ponoči videti številne ognjene zublje, ki nastajajo z izgorevanjem plina nad naftnimi črpališči. Mesto ima prebivalcev. Sestavljeno je iz posameznih strnjenih naselij (mikrorajonov), ki pa so razmetana na veliki površini. Tudi bolnišnica je za tako mesto po naših merilih ogromna. Pričeli so jo graditi pred kakšnimi 15 leti in prvotno je bil objekt predviden za dom starejših občanov. Kmalu pa so mu spremenili namembnost in ga preprojektirali v bolnišnico s skoraj m 2 površine. Hidria kot dobavitelj opreme Mi smo za ta objekt dobavili naslednjo opremo: 35 klimatskih naprav, 48 ločenih odvodnih klimatskih enot, 49 kanalskih odvodnih ventilatorjev, 216 požarnih loput, hladilni agregat, avtomatiko klimatskih naprav, odvodnih enot in ventilatorjev, avtomatiko postaje za ogrevanje sanitarne vode, avtomatiko za spremljanje stanja požarnih loput, avtomatiko za spremljanje kemične priprave vode, drenažnih loput, centralni nadzorni sistem. Za spremljanje vseh naprav je na objektu vgrajenih 91 CAREL-ovih krmilnikov, ki skupaj spremljajo okoli podatkovnih točk. Že iz naštetega je razvidno, da je objekt ogromen in zelo zahteven. Še posebno, ker so nekateri klimatski sistemi tudi funkcionalno zahtevni (regulacija po conah, vlaženje, vzdr- Bolni{nica iz zraka med gradnjo Grafi~ni vmesnik do naprav Prikaz delovanja klimata Eden izmed 35-ih klimatskih sistemov Ekipa, ki se je trudila z zagonom objekta v naselju Slovenija 6

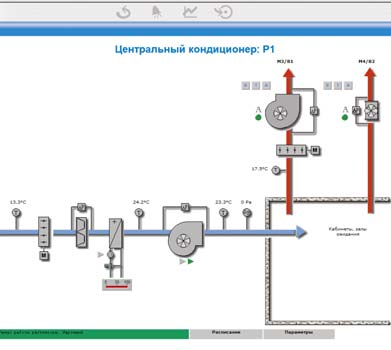

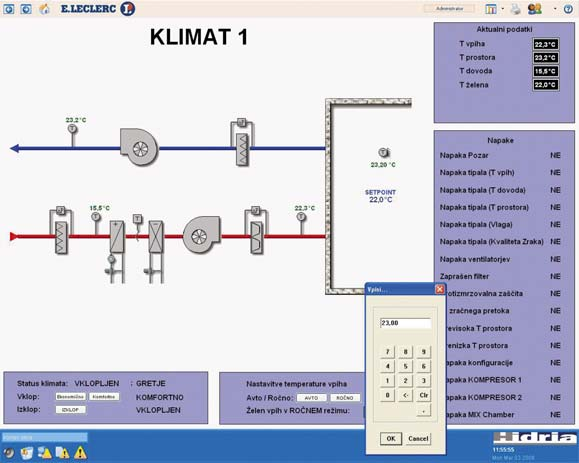

7 Aktualno OBJEKT E.LECLERC MARIBOR ževanje nadtlakov v operacijskih dvoranah, vzdrževanje podtlaka v prostorih za delo z biološko ali kemično nevarnimi snovmi ). Svoj davek terjajo tudi izredno nizke zunanje temperature, ki se v normalnih zimah spuščajo pod -40 C, v hladnejših pa tudi pod -50 C. Tako so vse žaluzije električno ogrevane, posebna skrb pa je namenjena zaščiti vodnih grelcev pred zmrzovanjem. Centralni nadzorni sistem Povezuje krmilnike, prenosno omrežje in nadzorni računalnik v celoto, ki ima namen spremljati vse procese, podatke in zgodovino delovanja. Poleg tega skrbi za usmerjanje ter prikaz alarmov in ga je možno priklopiti na svetovni splet (internet). Tako je tudi dobavitelju omogočen dostop do sistema z namenom pomoči upravljalcu objekta pri parametriranju in servisiranju objekta na daljavo. Posebno skrb smo na tem objektu namenili logični strukturi grafičnih vmesnikov, saj je le tako mogoče hitro dostopati do posamezne naprave. Pomoč pri tem so tlorisi nadstropij in posameznih delov objekta, kjer so vrisane pozicije posameznih naprav. S klikom na njihov grafični simbol se odpre grafična stran za prikaz delovanja in parametrov ter parametriranje naprave. Zaklju~ek V lanskem letu smo izvedli nekaj zelo zahtevnih objektov. Poleg te bolnišnice tudi Mercator in Merkur v Novem Sadu, Leclerc v Mariboru, prostore vlade Republike Slovenije na Gregorčičevi v Ljubljani in mnoge druge. Dragocene so tehnične izkušnje s teh objektov, nič manj pa tudi pridobljena organizacijska spoznanja. Dejstvo je namreč, da so projekti, ki jih pridobivamo, vse bolj kompleksni in in da smo postali dobavitelj zaključenih kompleksnih sistemov. Tako nas vidijo tudi investitorji. Pričakujejo, da se na enem mestu dogovorijo o nakupu in zagonu sistema, poleg tega pa nudimo tudi njegovo vzdrževanje. Po eni strani to od nas zahteva dodatne napore, po drugi pa nam omogoča optimizacijo in racionalizacijo celotnega sistema. To pa bo tudi naša konkurenčna prednost v vse zahtevnejših tržnih pogojih. Regulacija vodne zanke Tekst: Andrej Pivk, vodja projektov, Hidria In`eniring Maribor je konec leta 2007 postal bogatejši še za en velik trgovski center: francoski E.Leclerc. Investicija je znašala okoli 28 milijonov evrov, v sedmih mesecih pa ga je zgradilo domače gradbeno podjetje Konstruktor. Trgovski center obsega kvadratnih metrov površine, v njem pa je 30 lokalov. Glavnino zavzema trgovina E.Leclerc. V letošnjem letu bo odprt tudi lastni bencinski servis. Za Hidrio je ta referenca pomembna z vidika tehnologije vodne zanke. Projekt je bil zahteven in zato smo pristopili k rešitvi celovito. Naša naloga je bila izdelava regulacije za vodno zanko in njen prikaz na nadzornem sistemu. V sklopu te naloge je bila tudi vključitev konvektorjev in klimatov na isti nadzorni sistem (CNS). Prednosti sistema, ki je opisan v nadaljevanju, so v energetskih prihrankih, saj se koristi toploto od hladilnih agregatov, prihranki so v režimu vode C, cevi ni potrebno izolirati, koristi se isti sistem za ogrevanje in hlajenje ter drugi dejavniki. Vodna zanka izkorišča toploto, ki jo vsebuje medij v njej. Na vodno zanko so nato priklopljene naprave, ki za izkoriščanje toplote uporabljajo toplotne črpalke. Zanka deluje avtomatsko skozi vse letne režime. Tako ni potreben ročni preklop med zimsko in poletno sezono. Zanka se zlasti odlikuje po dobrih lastnostih med prehodnimi obdobji, ko je v najslabšem primeru potrebno gretje in hlajenje. V primeru hlajenja tako naprave prek toplotnih črpalk dovajajo odvzeto toploto nazaj v zanko. V primeru gretja pa naprave odvzemajo akumulirano toploto iz vodne zanke. Vodna zanka deluje v širokem temperaturnem območju od 19 do 37 C. To pomeni, da lahko temperature medija v vodni zanki nihajo med tema dvema mejama. Spremljanje vodne zanke prek CNS Če temperatura zraste nad zgornjo mejo, se medij hladi s pomočjo hladilnih stolpov. Hladilni stolpi delujejo na principu adiabatnega hlajenja. Hlajenje poteka prek PI regulacije. Če adiabatsko hlajenje ne zadošča, se dodatno vklopijo še ventilatorji na hladilnih stolpih. Ti so frekvenčno vodeni, tako da je možna regulacija njihovih vrtljajev. Če pa temperatura pade pod Nastavitev klimatske naprave prek CNS spodnjo mejo, se medij dogreva s pomočjo mešalnega ventila s toploto iz kotlovnice. Za celotni sistem se je izdelal nadzorni sistem (CNS, angl. SCA- DA). Prek nadzornega sistema je tako mogoče spremljanje in reguliranje celotne zanke. V nadzorni sistem so vključene tudi naprave kot so konvektorji in klimati. Na klimatih je možno spremlja- 7

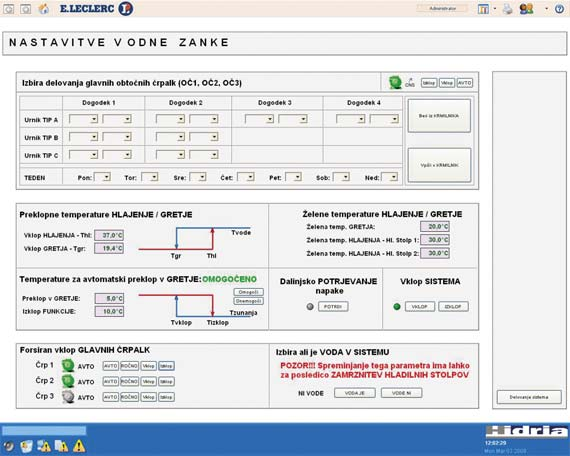

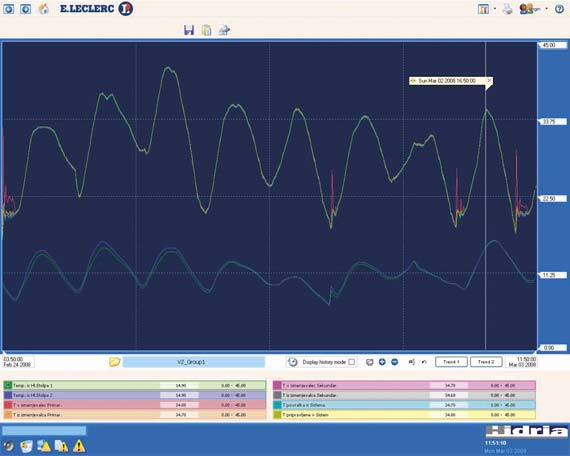

8 Aktualno SEJMI IN KONGRES Evropa in Amerika Tekst: dr. Erik Pavlovi~, direktor Hidria In{tituta Klima Prikaz nastavitve vodne zanke prek CNS Prikaz temperatur za vodno zanko Medtem, ko v Evropi govorimo o energetski učinkovitosti, v Ameriki v ospredje postavljajo ekološke učinke. V zadnjih mesecih smo bili zelo aktivni. Udeležili smo se konference ASHRAE v New Yorku in se predstavili na največjih evropskih sejmih. Prav pred kratkim je zaprl vrata milanski sejem Mostra Convegno, kjer smo med razstavljalci iz vsega sveta predstavili okolju prijazne rešitve, ki jih v prvi vrsti odlikujeta inovativnost in energetska varčnost. Tudi v Parizu na sejmu Interclima Elec ima Hidria, ki se uvršča med prve štiri evropske proizvajalce sistemskih rešitev za klimatizacijo, gretje in hlajenje velikih zgradb, že svojo tradicijo. Dejstvo je, da so naše rešitve namenjene sodobnim prostorom, ki skladno z načeli bivanja, bodisi, da v njih živimo ali so naš delovni prostor, funkcionirajo kot sistem. Evropski prostor temelji na spletu znanj, izkušenj in inovativnosti. Uresničitev ideje od zamisli, raziskave, razvoja, do izvedbe predstavlja tisto dodano vrednost, s katero podjetje prodre na globalni trg. Morebiti ravno od tu izvirajo naša opažanja, ki smo jih pridobili na kongresu Ashrae, da ameriški trg raje sledi evropskemu kot kitajskemu trgu. Večina zunanjih predavateljev je bila namreč iz Evrope in skoraj nobenega iz Kitajske. Predavanja so se osredotočila na jasna pojasnila in predvsem na jasno prikazane primere iz prakse. Predavanja in razstavljeni sistemi so pokazali, da ZDA veliko vlaga v razvoj obvladovanja energije (so sicer v začetni fazi na področju KGH), je pa opazno, da razvoj poteka zelo hitro in bodo v naslednjih letih verjetno prehiteli Evropo. Udeležili smo se tudi znanstvenih predavanj na temo KGH tehnologij, postopkov, regulacije, trženja in menedžmenta ter vseh sorodnih tem, ki se ukvarjajo z varčevanjem energije, zniževanjem stroškov ter izboljševanjem pogojev bivanja. Naj omenimo še sejem AHR EXPO, ki je organiziran sočasno s konferenco. Kvaliteta predstavljenih izdelkov in sistemov je bila na visokem nivoju. Opazen je bil poudarek na tehnologiji višjega razreda, kjer je kakovost bivanja na prvem mestu, predvsem po ekoloških učinkih. Prvič letos so posebej označevali ZELENE izdelke, kar očitno nakazuje smer razvoja ZDA v prihodnosti. Na sejmih ohranjamo stike in sklepamo nova poznanstva. Vljudno vabljeni z nami na naslednje sejme: Hrvaška: TEGRA, Zagreb: Rusija: SHK Moskva: Ukrajina: Aquatherm Kijev: Slovenija: Energetika Celje: ti osnovne parametre kot so temperature vpiha, prostora in zunanjega zraka. Nastavljati je mogoče ekonomični ali konfortni režim delovanja. Klimate je prav tako možno vklopiti in izklopiti, nastavljamo jim lahko tudi želeno temperaturo, ki jo želimo imeti v prostoru. Na konvektorjih je možno spremljati osnovne parametre kot so temperature vpiha in temperatura vstopnega zraku. Nastavljati je mogoče ekonomični ali 8 konfortni režim delovanja. Konvektorje lahko vklopimo in izklopimo, nastavljati jim je možno tudi želeno temperaturo, ki jo želimo imeti v prostoru. Spremljati je mogoče tudi generalno napako na konvektorjih. Pogled na stojnico milanskega sejma Mostra Convegno Expocomfort

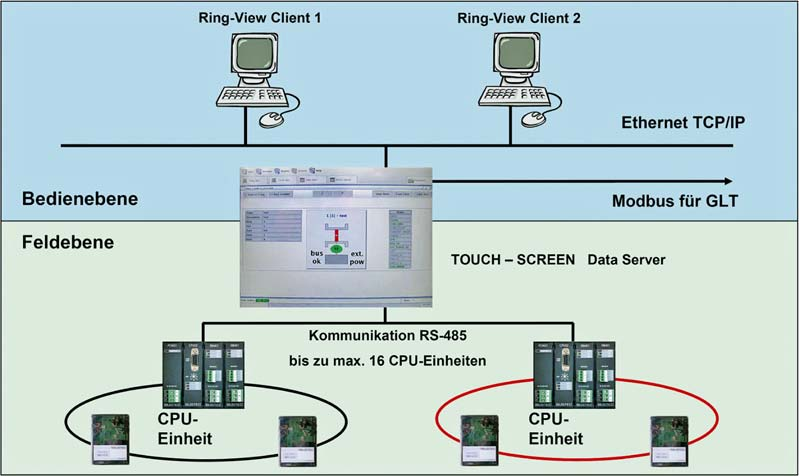

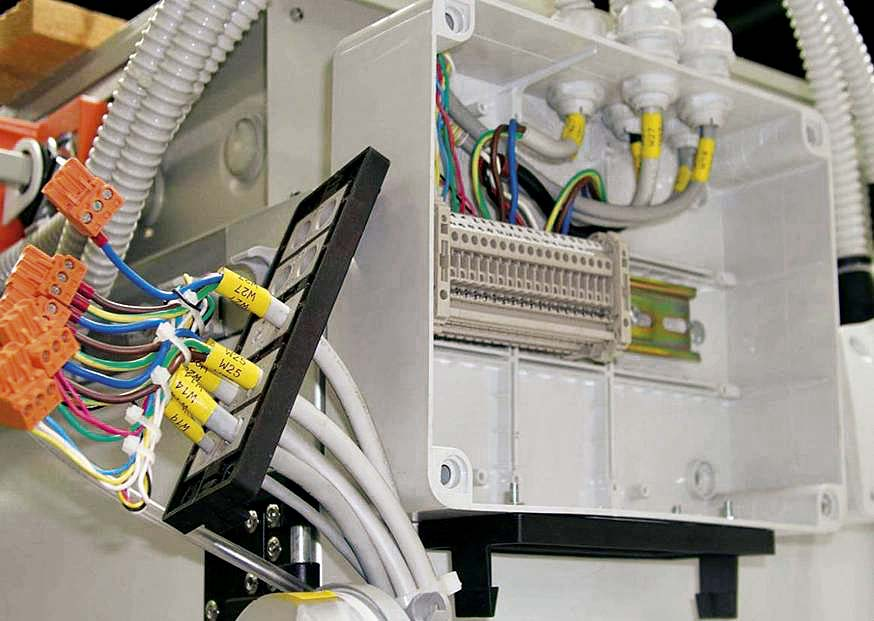

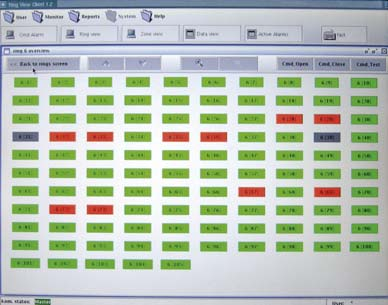

9 Primer iz prakse HOTEL SPLENDID Krmiljenje po`arnih loput Tekst: Samo [mid, Belimo V letu 2006 je podjetje Hidria IMP Klima dobavilo prek 900 motornih požarnih loput in 50 dimoodvodnih loput za hotel Splendid v Budvi. Investitor Montenegro Stars je investiral v hotel luksuzne kategorije s 325 sobami in 12 apartmaji, s kongresnim centrom in Wellnesom s tremi plavalnimi bazeni. Takoj se je pojavilo vprašanje, kako upravljati z 900 požarnimi loputami in 50 dimoodvodnimi loputami. Za klasično analogno izvedbo krmiljenja in nadzora požarnih loput je potrebno do vsake požarne oziroma dimoodvodne lopute potegniti dva kabla, enega za krmiljenje požarnih loput in drugega za njihovo signalizacijo. Zaradi tega se je investitor odločil za Bustec BUS sistem s krožnim vodnikom za nadzor požarnih in dimoodvodnih loput. Bustec BUS sistem je varnostni BUS in je certificiran po normi ÖNORM 3001-F, odporen proti prekinitvi BUS vodnika oziroma proti kratkemu stiku na BUS vodniku. Prikaz po`arnih loput na zaslonu ra~unalnika z zaslonom, ob~utljivim na dotik Test po`arne lopute med normalnim delovanjem prezra- ~evanja Konstrukcija Bustec BUS sistema Odvisno od lokacij požarnih loput uporabimo enojne ali dvojne module za lopute. Vsak modul ima svojo adreso in svoje napajanje z omrežno napetostjo. Moduli se med seboj povežejo s krožnim BUS vodnikom od modula do modula po najkrajši poti. Moduli imajo vgrajene ločitvene releje, tako da v primeru kratkega stika na BUS vodniku releji v dveh sosednjih modulih odklopijo komunikacijo po delu vodnika, ki je v kratkem stiku. Ker pa je BUS vodnik krožen, lahko moduli še vedno normalno komunicirajo po drugi strani in sistem deluje, napako pa sistem javi na nadzorni sistem. Modul napaja in krmili pogon lopute ter odčitava v pogonih integrirani brezpotencialni stikali za javljanje odprte oziroma zaprte lege lopute. Moduli s po osmimi digitalnimi izhodi in vhodi se vgradijo v stikalne omare klimatov in skrbijo za odklop ventilatorjev klimatov v primeru požarnega alarma ali izpada požarne lopute, ki bi lahko povzročila poškodbe klimatov oz. kanalov. Ti moduli se lahko uporabijo za vklope in izklope različnih naprav v primeru požarnega alarma. Nadzor požarnih loput izvaja CPU enota, vgrajena v požarni nadzorni sobi objekta. Poleg CPU enote se nahaja še napajalna enota za CPU enoto, in moduli z digitalnimi vhodi in izhodi. Modul z vhodi ima 16 digitalnih vhodov, kamor se pripeljejo signali požarnega javljanja. En požarni sektor ima Topologija Bustec BUS sistema za nadzor po`arnih in dimoodvodnih loput npr. en digitalni vhod. V objektu z denimo 30 požarnimi sektorji potrebujemo torej dva modula z digitalnimi vhodi. Moduli z digitalnimi izhodi se navadno uporabljajo za signalizacijo na gasilskem požarnem panelu. Upravljanje in kontrolo sistema izvajamo z industrijskega računalnika z zaslonom, občutljivim na dotik, ki je vgrajen na vratih stikalne omare. Na zaslonu imamo vizualizacijo stanja loput, prikaz aktivnih alarmov, beleženje zgodovine sistema, možnost testiranja loput itd. Vsak alarm, ko se pojavi, se avtomatsko prikaže na zaslonu in opozori na alarm oziroma napako. Osnova programiranja sistema je matrika delovanja sistema. V vrsticah se nahajajo posamezne lopute oz. moduli, v stolpcih pa požarni sektorji. Tako vsako loputo programiramo, na kateri alarm iz katerega požar- nega sektorja naj se odzove in katerega naj ignorira, tako da v matriko vpisujemo znaka 1 oz. 0. Npr. loputo št. 223 definiramo, naj se odzove na alarme iz sektorja 5, 9, 13 in 20, ostale pa ignorira. To pa hkrati pomeni, da vse napake v logiki delovanja lahko odpravimo s popravki v matriki delovanja sistema, brez prevezovanja kablov, ena loputa pa se lahko definira v večih požarnih sektorjih. V primeru dogradnje objekta dodamo nove module in razširimo matriko, in sistem tako brez predelav razširimo. Prednosti in prihranki pri uporabi Bustec BUS požarnega sistema: Ogromen prihranek pri kablih in kabelskih trasah. Na projektu, kot je hotel Splendid, prihranek pri kablu lahko merimo v deset kilometrih kabla, ki ga ni potrebno le kupiti 9

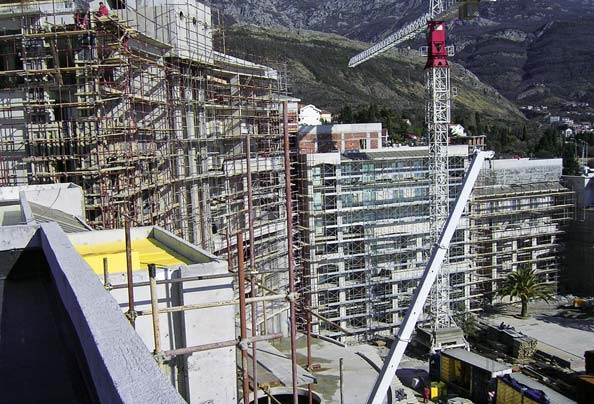

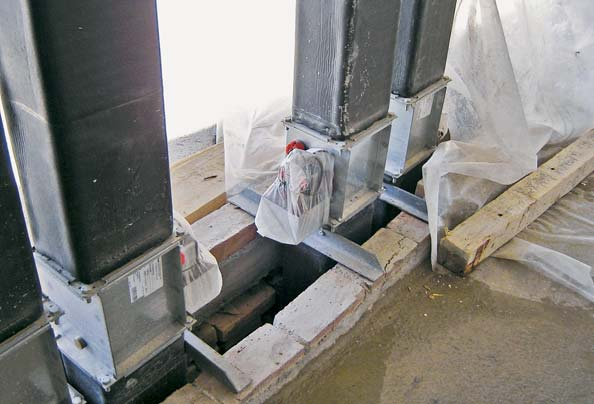

10 Izgradnja hotela Splendid Vabimo na seminar, kjer boste izvedeli še več o: KRMILJENJU POŽARNIH IN DIMOODVODNIH LOPUT Po`arne lopute v hotelu Splendid kdaj? kje? trajanje? četrtek, 17. april 2008 na Hidria Inštitutu Klima v Godoviču Tematski sklopi: Pozdravni govor predstavnikov iz Belima in Hidria IMP Klima Primerjava varnostnih sistemov Odmor Krmiljenje požarnih in dimoodvodnih loput Stanje EN NORM in predstavitev novosti požarnih in dimoodvodnih loput Kosilo ampak tudi položiti po objektu. Prihranek je tem večji, če imamo na objektu dimoodvodne lopute, ki jih je potrebno kot element aktivne požarne zaščite ožičiti z E90 kabli, ki so dragi in zahtevni za pritrditev. Sistem ima integrirano vizualizacijo, kar pomeni, da bi zanj morali računati vsaj 2000 podatkovnih točk za vizualizacijo sistema. To predstavlja vsaj 50 EUR/podatkovno točko stroška ali v primeru hotela Splendid ,00 EUR za vizualizacijo vseh loput. To pa je le strošek prikaza brez stroškov za potreben hardware. Z računalnika z zaslonom, občutljivim na dotik, prek etherneta lahko prenesemo sliko stanja požarnih loput na centralni nadzorni sistem in druge nadzorne sobe. Združljivost z vsemi sistemi požarnega javljanja. Fleksibilnost sistema ob dogradnji objekta ali spremembah požarnih sektorjev v objektu. Prihranek pri stikalnih omarah, saj sistem potrebuje le eno majhno stikalno omaro. Sistem omogoča testiranje loput med delovanjem prezračevanja v objektu. Enostavno programiranje in vzdrževanje sistema. Sistem je cenovno upravičen pri objektih z nad 140 požarnih loput. Sistem za nadzor požarnih in dimoodvodnih loput Bustec BUS na projektu hotela Splendid deluje že leto in pol brez najmanjših težav in investitor je z uvedbo tega sistema dosegel visok prihranek stroškov in zanesljivo delovanje sistema. Ta je povsem avtonomen in zagotavlja hitro in pravilno reakcijo sistema požarnih in dimoodvodnih loput v primeru požarnih alarmov. V primeru lažnega požarnega alarma se sistem postavi v normalno stanje takoj po izbrisu lažnega alarma. V sodelovanju z: Informacije in prijave Seminar je brezplačen. Člani IZS pridobijo ob udeležbi seminarja po pravilniku IZS 4 kreditne točke. do vključno torka, , sprejema Tanja Tominec, tel: , faks: , e-pošta: tanja.tominec@hidria.com 10

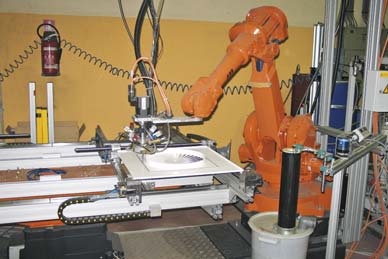

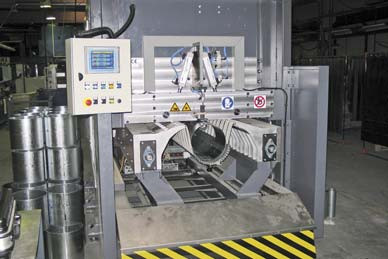

11 Vesti iz podjetij HIDRIA IN[TITUT KLIMA / Tekst: dr. Erik Pavlovi~, direktor Hidria In{tituta Klima HIDRIA IMP KLIMA / Tekst: Igor Rupnik, vodja razvojne tehnologije MERJENJE GRELNIH MO^I NAPRAV ZA OGREVANJE PO EVROPSKI NORMI EN 442 Evropska norma EN 442 natančno določa postopke in parametre pri posameznih merilnih točkah merjenja grelnih moči konvektorjev in radiatorjev. Merjenje grelnih moči v termostatirani komori po EN 442 temelji na energijski bilanci med primarnim vodnim krogom skozi ogrevalno napravo in sekundarnim vodnim krogom skozi vseh šest vodno hlajenih sandwich panelov termostatirane komore. Hitrost doseganja stacionarnosti vseh parametrov pri meritvah, ki je potreben pogoj za uspešnost certifikacije, je odvisna od pravilne izbire kombinacije medsebojno odvisnih parametrov: temperature vstopne vode v ogrevalno napravo, masnega pretoka vode skozi ogrevalno napravo in temperature hladilne vode v panelih termostatirane komore. Opisano je delovanje posameznih regulacijskih in merilnih elementov primarnega kroga in podane so relacije med parametri določevanja grelne moči in eksponentov ogrevalne naprave pri posameznih merilnih točkah po standardu EN obto~na ~rpalka 2 rezervoar za hidrostati~ni tlak 3 elektri~ni bojler 4 me{alo 5 nadto~ni kanal 6 ventil 7 radiator 8 ventil 9 toplotni prenosnik 10 ventil 1 1 ventil 12 filter 13 merilniki temperature vode 14 naprava za merjenje mase Slika 1: Primarni vodni krog (grelna mo~ ogrevalne naprave) [EN 442] Slika 2: Sekundarni vodni krog (hlajenje sten termostatirane komore) [EN 442] Uvod Evropski standard EN 442 je nastal kot posledica zahteve po enakovrednem trženju grelnih naprav na podlagi njihovih grelnih moči. Za ovrednotenje in primerjavo različnih naprav se je obvezno nanašati na eno vrednost, ki jo označujemo kot standardno grelno moč. Standardna grelna moč je definirana po karakteristični enačbi, dobljeni na podlagi meritev pri različnih temperaturnih pogojih. Predzahteve standardne grelne moči so, po določilih Evropskega standarda, da: reprezentativno predstavlja dejansko grelno moč naprave, je ponovljiva v mejah toleranc, določenih po Evropskem standardu, po določilih merilnih metod, reprezentativno predstavlja grelno moč, dobljeno pod istimi testnimi pogoji, za vsak identični vzorec, ki je vzet iz redne proizvodnje. Standardna grelna moč je potrjena s temperaturnim režimom vstopne vode 75 C, izhodne vode 65 C in temperature zraka 20 C pri atmosferskem tlaku 101,325 kpa. Laboratorijska oprema za izvedbo meritev po standardu EN 442 zajema termostatirano komoro in tri testna grelna telesa, ki služijo za verifikacijo in ponovljivost meritev. Merilna oprema za merjenje grelnih moči ogrevalnih naprav je določena in natančno ustreza evropskim standardom EN Radiatorji in konvektorji Del 1: Tehnični opis in zahteve, EN Radiatorji in konvektorji Del 2: Testne metode in ocenjevanje, EN Radiatorji in konvektorji Del 3: Preverjanje ustreznosti. Z dodatno nadgradnjo termostatirane komore pa lahko simuliramo tudi po standardu EUROVENT 6/3 Toplotna testna metoda za ventilatorske konvektorske enote in standardu DIN Toplotno testiranje grelnih naprav Del 4: Talni grelniki z ali brez ventilatorjev v odprti testni komori. Certificirana merilna oprema za merjenje grelnih moči ogrevalnih naprav mora zagotavljati ponovljivost in obnovljivost (repeatability & reproducability). V ta namen je nujno potrebno letno poročanje v Bruselj, kjer se ovrednotijo rezultati in poročajo Evropski komisiji. NOVI ROBOTSKA IN PROIZVODNA CELICA Robotska celica za nanos tesnila Letos smo pričeli z redno proizvodnjo na novi robotski celici za nanos tesnila oz. poliuretana na robove naših izdelkov, pri katerih se zahteva tesnenje. Z avtomatizirano obliko nanosa tesnilnega materiala smo pričeli že pred dvemi leti, ko smo postavili prvo robotsko celico, ki ves ta čas uspešno deluje. Nov način tesnenja se je dobro prijel tako v proizvodnji kot tudi pri uporabnikih naših izdelkov. Zaradi povečanja kapacitet ter želje po nekoliko drugačnem načinu delovanja, smo pristopili k projektu nove robotske celice. Tako je ta še bolj fleksibilna in prilagojena našemu načinu proizvodnje. V robotski celici smo uporabili nekatere lastne inovativne rešitve, ki so se izkazale kot zelo uporabne že v preteklosti. Kot že v več predhodnih projektih smo tudi tu uporabili robota podjetja ABB, aplikacijo za nanos poliuretana pa je dobavilo podjetje Rampf iz Nemčije, ki je znano po odličnih in kvalitetnih produktih. Isto podjetje je tudi dobavitelj materiala, tako, da je kakovost zagotovljena. Proizvodna celica za izdelavo okroglih pla{~ev V lanskem letu smo v proizvodnji organizirali celico, v kateri se izdelujejo predvsem ohišja za okrogle požarne lopute, pa tudi ostala ohišja, katerih dimenzije dopuščajo izdelavo na strojih, ki so vključeni v proizvodno celico. Glavna stroja v tej celici sta: stroj za avtomatsko okrogljenje in stroj za vzdolžno lasersko varjenje. Predvsem stroj za vzdolžno lasersko varjenje predstavlja velik korak naprej v naši proizvodnji na področju tehnologij spajanja. Ta tehnologija je zelo uporabna pri varjenju pocinkane pločevine, kar pri nas predstavlja večino izdelkov. Z obema novima strojem lahko zagotavljamo kakovost tako oblike izdelka, predvsem pa vzdolžnega spoja, nenazadnje pa tudi sam izdelek veliko lepše izgleda. 11

12 Vesti iz podjetij MERJENJE GRELNIH MO^I PO NORMI EN 442 Merilna oprema Merilna oprema termostatirane komore, s kompletnim regulacijskim in krmilnim sistemom, avtomatskim zajemom in obdelavo podatkov v LabVieW okolju ima naslednje tehnične lastnosti: notranje dimenzije komore 4 x 4 x 3 m; delovno temperaturno območje komore je od -10 do +60 C; natančnost merjenja temperature je +/-0,1 C; vseh šest stranic komore je izdelanih iz posebnih, hlajenih, t. im., sandwich panelov; vseh 16 panelov je oskrbovano s posamično termostatirano mešanico vode in glikola; v notranjosti komore je postavljenih vsaj 16 temperaturnih senzorjev za določanje ustreznosti temperaturnega polja v 3D prostoru; preskušanje in kontrola tlaka v toplotnih prenosnikih do tlaka 6 bar. Kompletna eksperimentalna proga je sestavljena iz dveh kapljevinskih krogov: primarnega in sekundarnega vodnega kroga. Primarni vodni krog je namenjen primarnemu energetskemu krogu, ki je potreben za grelno moč ogrevalne naprave. Pri tem so zelo pomembni vstopna temperatura in masni pretok vode skozi ogrevalno napravo ter regulacijski sistem, ki uravnava masni pretok vode glede na izstopno temperaturo vode iz ogrevalne naprave. Regulacija masnega toka vode skozi ogrevalno napravo je izvedena z elektronskim ventilom, ki uravnava masni pretok vode na eno minuto. Za uradno priznano, certificirano meritev je priznano merjenje mase vode, ki se nateče v predstehtano posodo v eni minuti in sicer v časovnem intervalu 12 minut. Na sliki 1 je prikazana shema primarnega vodnega kroga po standardu EN 442, ki je vir za grelno moč ogrevalne naprave. Sekundarni krog je namenjen za hlajenje oziroma temperiranje panelov sten termostatirane komore. Hladna mešanica vode in glikola (temperaturno področje je tudi pod 0 C) odvzema toploto, ki jo oddaja ogrevalna naprava. Med meritvijo stena za ogrevalno napravo ni hlajena. Hlajenje v sekundarnem krogu je izvedeno s standardnim hladilnim sistemom. PI regulacija zagotavlja konstantnost hladilnega sistema, ki mora reagirati na odvzem toplote, ki se 12 Slika 3: Porazdelitev temperatur zraka in temperatur v panelih sten termostatirane komore Slika 4: ^asovni poteki vstopne temperature vode (a) in izstopne temperature vode (b) pri ogrevalni napravi, referen~ne temperature zraka v komori (c) in temperature tipala nad ogrevalno napravo (d) spreminja pri spremenjenih parametrih, največkrat vstopni temperaturi vode v ogrevalni napravi in spremenjenem masnem pretoku vode skozi ogrevalno napravo. Na sliki 2 je prikazana shema sekundarnega kroga skozi vseh šest panelov sten termostatirane komore po standardu EN 442. Merilni postopek S pravilno regulacijo in krmiljenjem obeh krogov je potrebno v posamezni merilni točki zagotoviti energetsko bilanco med primarnim in sekundarnim krogom, t.j. da je oddaja toplote ogrevalne naprave enaka prejemu toplote hlajenih panelov stene. Pogoj stacionarnosti procesa merjenja grelne moči ogrevalne naprave in s tem zagotovitve kriterija certificiranja ogrevalne naprave je stacionarnost parametrov, kot so: vstopna in izstopna temperatura v ogrevalni napravi, referenčna temperatura zraka v termostatirani komori (20 C na centralni lokaciji v komori na višini 0,8 m), temperatura zraka tik nad ogrevalno napravo in masni pretok vode skozi ogrevalno napravo. Kriterij standarda EN 442 po stacionarnosti je, da se opazovane vrednosti ne spreminjajo za več kot 1 % v časovnem intervalu 30 minut, kar v praksi pomeni, da morajo kriteriju stacionarnosti zadostiti vsaj štiri zaporedne uradno izmerjene vrednosti masnega pretoka vode skozi ogrevalno napravo. Na sliki 3 je prikazano temperaturno polje v termostatirani komori v trenutku uspešnosti merilne točke ob pogoju certificiranja ter temperaturno območje v posameznih panelih sten termostatirane komore. Na podlagi porazdelitve temperatur znotraj komore je možno predstaviti kroženje toplega zraka znotraj komore, ki je v trenutku certifikacije bilo stacionarno. Stacionarnost zračnega toka znotraj komore označuje temperaturno tipalo tik nad ogrevalno napravo, saj le-to upošteva temperaturne spremembe, ki bi lahko nastale zaradi povečanja vstopne temperature vode v ogrevalno napravo, povečanja masnega pretoka vode skozi ogrevalno napravo ali temperaturne spremembe zraka znotraj termostatirane komore. Pogoj uspešne certificirane merilne točke je izpolnjena energijska bilanca med primarnim in sekundarnim krogom ter stacionarnost vseh zgoraj naštetih parametrov. Na sliki 4 so prikazani časovni poteki po časovnem koraku 1 minute za vstopno temperaturo vode (a) in izstopno temperaturo vode (b) pri ogrevalni napravi, referenčno temperaturo zraka v komori (c) in temperaturo tipala nad ogrevalno napravo (d). S pomočjo temperatur in masne- Slika 5: ^asovni potek masnega pretoka vode skozi ogrevalno napravo in izra~unana grelna mo~ ogrevalne naprave ga pretoka vode lahko iz energijske enačbe izračunamo grelno moč ogrevalne naprave. Na sliki 5 je prikazan tipični časovni potek masnega pretoka vode in grelno moč ogrevalne naprave. Spreminjanje masnega pretoka vode skozi ogrevalno napravo močno vpliva na grelno moč ogrevalne naprave, prav tako pa je potrebno nekaj časa, da se uspešno prilagodijo vse ostale temperature in da je pred novo spremembo masnega pretoka vode stacionarno stanje. Vsaka sprememba masnega pretoka vode zahteva zaradi akumulacije toplote v steni in rezervoarju vode v primarnem in sekundarnem vodnem krogu vsaj 20 minut. (Nadaljevanje v naslednji številki)

13 Retrospektiva Tekst: Bogdan Bo{njak, vodja programa Energetika, Karel Tiegl, skrbnik klju~nih kupcev PE Klimatske naprave DOBRA PRAKSA PRI VGRADNJI IN KGH NAPRAV Vse povedano je že splošno znano in uveljavljeno v praksi. A vedno znova so pri vgradnjah in vzdrževanju pomembni tisti detajli, ki jih sami pridobimo na podlagi izkušenj iz terena. Zato smo organizirali srečanja z operaterji inštalaterji, skupinovodji in nabavniki, kjer smo si izmenjali vprašanja in odgovore, ki jih na kratko povzemamo. Naša turneja po Sloveniji se je začela lanskega novembra v Kočevju, bili smo v Novem mestu, Ljubljani, Kopru in januarja v Lendavi. Prek 120 udeležencev je prisluhnilo predstavitvi vgradnje, regulacije, odvoda kondenzata in možnosti kombiniranja talnih in ventilatorskih stropnih konvektorjev v prostoru. Posebno pozornost smo namenili vzdrževanju bazenskih klimatskih naprav, saj je prav termalnih centrov trenutno največ v gradnji ali adaptaciji. Nekaj povzetkov s sre~anj: Talni konvektorji Nivelirni vijaki: Pomemben je nivo konvektorja z estrihom, zato priporočamo, da se ob naročilu kot dodatna oprema naročijo nivelirni vijaki. Dolžine TK: najdaljši do 5 metrov s fiksnim vpetjem. Razteznost namreč lahko povzroči pokanje prenosnika (fleksibilni spoji). Drugi problem pri daljših TK nastane zaradi višjih tlačnih padcev, kar vpliva na dimenzioniranje vodne črpalke. Pri krajših izvedbah so slednji namreč manjši. Poleg tega je manipulacija na objektu z daljšimi konvektorji lahko težavna. Stropne kasetne enote Climmy Comfort 2 V prejšnji številki Partnerja smo predstavili novo družino stropnih kasetnih enot Climmy Comfort 2. V čem pa so njene prednosti pred klasičnimi ventilatorskimi konvektorji, ki so pomembni predvsem za montažerje? Niso potrebni dodatni vpihovalni elementi za vpih zraka v prostor, niso potrebni kanali, lažja in cenejša montaža in vzdrževanje, izvedba z vpihovalnimi šobami (J) in nastavljivimi lamelami (S) difuzorja omogočata širok izbor variant vpiha zraka; kotov in smeri, Udele`enci seminarja v Lendavi vpih zraka je lahko vertikalen (ogrevanje) ali horizontalen (hlajenje), pri horizontalnem vpihu zraka dosežemo močan stropni efekt in s tem nemoteče kroženje hladnega zraka po celem prostoru, pri vertikalnem vpihu zraka Novo: dvodelni konektorji za spajanje kablov ratorjih. Za podtlačno stran klimatske naprave standardno dobavljamo sifon s kroglico, kar omogoča samozalivanje sifona, zato ni potrebno posebno zalivanje na začetku hladilne sezone. V primeru nepravilnega odvoda kondenzata se ta nabira v klimatski napravi in pa topel zrak zlahka doseže spodnji del ogrevanega prostora. Regulacija: priporočamo regulator z oznako v katalogu 032, ki je primeren za različne velikosti konvektorjev ali več konvektorjev v istem prostoru. Klimatske naprave Sifon za odvod kondenzata: Zelo pomembna je pravilna vgradnja sifonov za odvod kondenzata. Sifoni morajo biti vgrajeni pri hladilnikih, vlažilnikih in rekupepri ustavitvi klimata dobimo poplavo v klima strojnici. Sifon zahteva ustrezno višino, kar omogoča naš podstavek, skupno s standardno dobavljenimi nogami. V primeru, da montažer nog ne vgradi, lahko nastopijo težave, ker sifon nima ustrezne višine. Transport in montaža: Pri transportu je najbolj problematična enota s ploščnim rekuperatorjem, saj njena višina pri večjih velikostih naprav znaša do 3500 mm. Napravo se praviloma transportira v več sklopih, delitve so po dolžini naprave. V več kot 50 % primerov so strehe pri napravah zunanje izvedbe poškodovane, ker montažerji pri dviganju ne upoštevajo naših montažnih navodil. Freonski krog: pri pravilnem delovanju hladilnega kroga na pokaznem steklu ne smejo biti vidni mehurčki v hladilnem mediju. Pravilno delovanje hladilnih sistemov preverjamo z dvema barometroma, ki sta istočasno termometra. Preverjamo temperaturo uparjanja, ki mora biti v območju med 3 8 C ter temperaturo kondenzacije, ki mora biti v območju med C. Eliminator kapljic pri hladilnikih (ločeno izvlačljiv) potrebuje redno kontrolo zaradi vodnega kamna, da se ga redno čisti. Alarmna stanja na ekranu regulatorja Carel (hladilni krog) pomenijo: LP vklop tlačno zaščitnega stikala tlak v uparjalniku je prenizek HP vklop tlačno zaščitnega stikala tlak v kondenzatorju je previsok, več kot 23 barov OVERLOAD preobremenjen kompresor Z reset tipko na regulatorju se napravo resetira v primeru alarma nizkega tlaka (LP), če pa je izpis HP, resetiranje na regulatorju ni možno in je predhodno potreben poseg na tlačnem stikalu visokega tlaka. Klimatska naprava ima šest glavnih alarmov: požarni (signal iz požarne centrale) ni pretoka, kar javljata posebna presostata na ventilatorskih enotah vklop protizamrzovalne zaščite tlačna preobremenitev el. motorjev ventilatorjev alarm ogrevalne črpalke alarm hladilnega sistema ali alarm el. motorja rotacijskega regeneratorja MOTNJA, če signal javlja, da so filtri za dovod in odvod zamazani. NOVOST: dvodelni konektorji za medsebojno spajanje kablov na posameznih sklopih naprav. Pri zagonu so najpogostejši primeri, da so filtri zamazani zaradi prahu, ki je posledica zidarskih del na objektu. 13

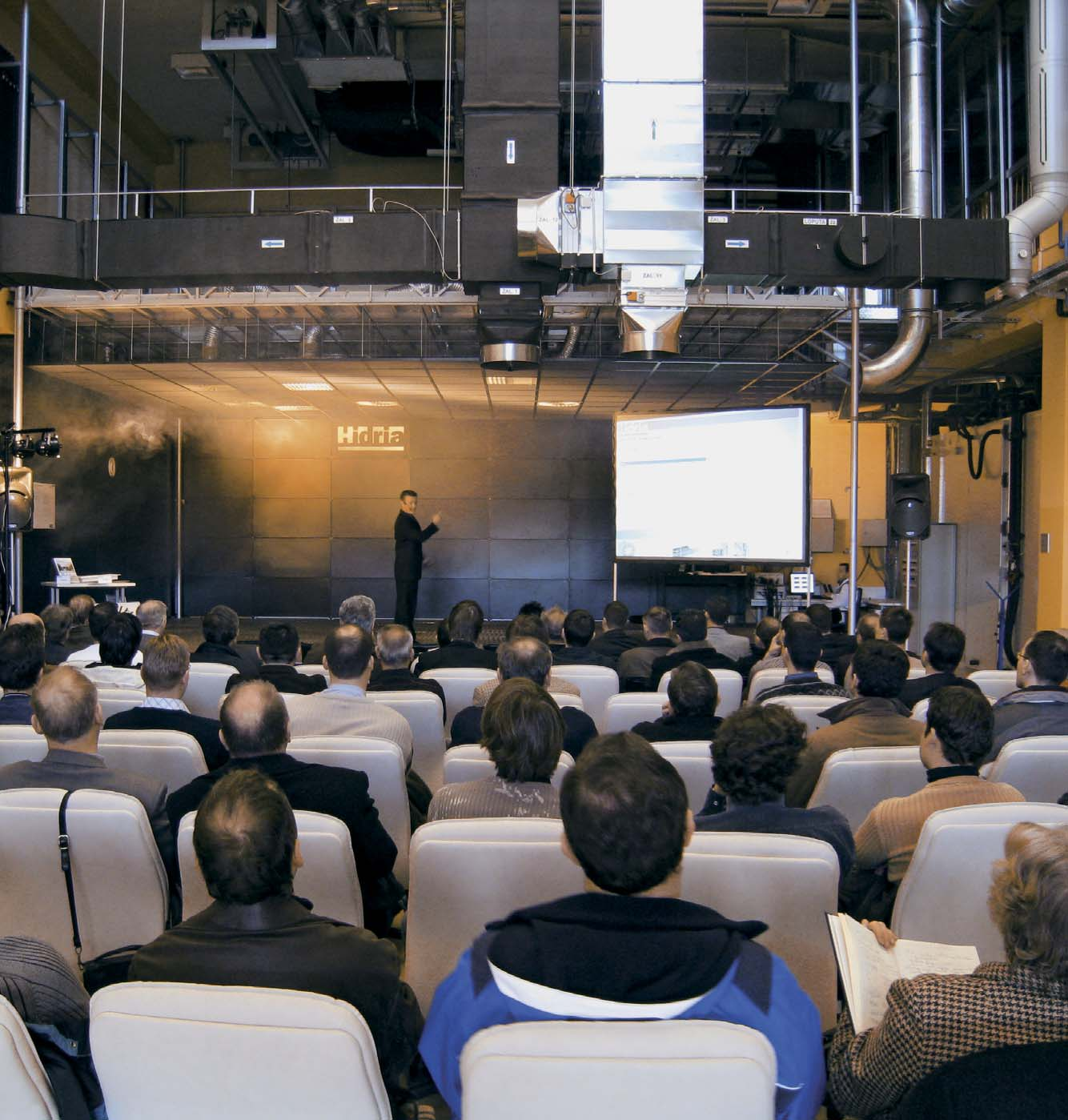

14 Retrospektiva Tekst: Tanja Tominec, tr`enje Majda Flander, vodja tr`enja INTERAKTIVNE PREDSTAVITVE Udele`enci seminarja Sistemske re{itve v prostoru Kjer je dim, je tudi ogenj, pravi ljudsko izročilo. Pri nas je dima kar nekaj, saj je izredno dober instrument za prikaz delovanja izpihov na elementih v inštitutu. Vsi, ki ste se udeležili tradicionalnega februarskega seminarja, ste bili priča interaktivni predstavitvi rešitev distribucije zraka v povezavi z našim izbornim programom. Med projektanti in montažerji vas je bilo 65 slušateljev, ki ste 14. februarja na Hidria Inštitutu Klima v Godoviču poleg omenjenega prikaza izvedeli še vse o adiabatskem hlajenju in novostih pri celovitih rešitvah upravljanja stavb. Dogodek so s pesmijo popestrile dekleta iz kvarteta Rozalije. Kvartet Rozalije je popestril Valentinov dan V ospredje postavljamo še dva dogodka. V Portorožu smo se v začetku marca pridružili instalaterjem energetikom, ki so se zbrali na rednem letnem srečanju. Predavanja so bila razdeljena v dva sklopa: odškodninski zahtevki pri nezgodah in dobra praksa pri vgradnji toplotnih črpalk. Pri načrtovanju nizkoenergijskih hiš je prav pravilna vgradnja toplotnih črpalk ključna. Razvoj toplotnih črpalk gre v smeri zmanjšanja temperaturnih razlik med hladivom in virom toplote ter kondenzacijo in temperaturo ogrevalne vode (temperaturo pretoka). V bližnji prihodnosti bo hladivi R407C in R134 a najverjetneje nadomestil CO2 ali kakšno drugo naravno hladivo. Prve toplotne črpalke s CO2 so že na tržišču. Na področju kompresorjev gre razvoj v smeri uporabe brezstopenjske regulacije moči. (Povzeto po gradivu avtorja Bojana Grobovška). Slu{atelji na Visoki {oli za dizajn v Ljubljani PORTAL ZA PARTNERJE Spletni portal za partnerje urejamo za vas že več kot dve leti in je med uporabniki dobro sprejet. Če še niste naš uporabnik, vas vabimo, da se pridružiti klubu dobro obveščenih. Zakaj je portal dober vir informacij za vas? ker tam vedno najdete najnovejše informacije o novostih in aktualnih dogodkih, ker na portalu ne dobite zgolj informacij, pač pa na enem mestu tudi tehnične in druge podatke (pdf tehnične liste in software), še preden so natisnjeni v rednem katalogu oz. izdani na CD-ju, ker imate možnost vpogleda v on-listo zalog naših izdelkov in s tem hitrih dobav iz skladišča, ker lahko tudi po tej poti komunicirate z nami (nam pošljete predloge, pripombe, mnenja) ali pošljete naročilnico/rezervacijo izdelkov za izdelke iz zaloge. Tokrat vas obveščamo tudi, da smo spremenili naslov iz Podjetja Intra lighting, Armstrong, Kalcer, Interflooring in Hidria, ki smo se združila pod naslovom (Od)rešitev prostora in se oktobra prvič predstavila v hotelu Mons, nadaljujemo s predstavitvami. Na Visoki šoli za dizajn smo študentom notranje opreme, ki se osredotočajo na poslovne in trgovske objekte, približali pomen elementov projektiranja za bivanjski prostor. Postavitev notranjega interierja sestavljajo tako svetloba, strop, stene, podovi, kot prezračevalni sistem za ugodno klimo. Vstopna stran portala partnerji.imp-klima.si na nov spletni naslov, ki se glasi Posodobili smo tudi obliko e-novic. Z njimi uporabnike vsaj enkrat na kvartal (običajno pa večkrat) obveščamo, kaj smo na portal dodali novega. Med novostmi, dodanimi v marcu, so verjetno najbolj zanimivi video filmčki, ki prikazujejo simulacijo delovanja difuzorjev preizkusi z dimom. Vabljeni torej na portal v klub dobro obveščenih! 14

15 Novice iz Hidrie Podjetje ustvarjamo ljudje Razvojnik z du{o FIAT 500 Sredi februarja je na slovenske ceste prvič zapeljal novi Fiat 500, nekonvencionalen, do okolja prijazen mali avtomobil, v katerega je kot sestavni del volanskega sistema vgrajeno ohišje elektronike, ki ga je razvila in izdelala Hidria. Hidria je pri razvoju omenjenega izdelka posebno pozornost namenila visokim zahtevam po kakovosti površine, ki bistveno pripomore k umeščanju elektronike v ohišje in s tem večji varnosti pri upravljanju z vozilom. Elektronika volanskega sistema se uvršča med tako imenovane varnostne dele avtomobila, ki so podvrženi najvišjim standardom kakovosti. Uspešno sodelovanje pri projektu Fiat 500 je Hidrii prinesel še eno pomembno nominacijo za ohišje volanske letve za novo platformo vozil Ford Ka. Fiat 500 je bil kot svetovna premiera javnosti prvič predstavljen septembra lani na sejmu IAA v Frankfurtu. Konec januarja je na slovesni podelitvi nagrad v Berlinu prejel lovoriko evropski avto leta HIDRIA PREJELA PRIZNANJE Hidria je prejela priznanje za 100-odstotno skladno dobavo z vsemi visokimi kakovostnimi zahtevami, imenovano zero defect award. Nagrado vsako leto svojim dobaviteljem podeljuje družba Remy Automotive, ki sodi med največje proizvajalce alternatorjev in zaganjačev za tovorna vozila na svetu, so sporočili iz Hidrie. Priznanje družbo uvršča med najkakovostnejše proizvajalce in dobavitelje gredi in stružnih delov za avtomobilsko industrijo v Evropi. S tem se ji odpirajo tudi nadaljnje priložnosti širitve sodelovanja z ameriško korporacijo Remy Automotive. NOVA ORGANIZACIJA Hidria d.o.o. je v letu 2007 dosegla 220 milijonov evrov prodaje in združuje: divizijo za klimatizacijo, gretje in hlajenje, divizijo za avtomobilsko industrijo in program električnih ročnih orodij. V letu 2008 se bo preimenovala v Hidria d.d., predsedoval pa ji bo dosedanji predsednik Edvard Svetlik. V skladu z novimi cilji in enotno blagovno znamko se oblikuje nova organizacijska in kadrovska struktura. Krepi se korporacijski in divizijski nivo, ter hkrati ključni programi. Hidria d.d. združuje dva stebra: industrijskega (Hidria d.o.o.), katerega predsednik je mag. Iztok Seljak, in finančnega (Hidria FIN d.o.o.), kateremu predseduje Andra Krapš Rejc. Industrijski steber združuje divizijo za klimatizacijo, gretje in hlajenje, divizijo za avtomobilsko industrijo in program električnih ročnih orodij. Finančni del pa se bo ukvarjal z naložbami, ki so povezane s poslovno strategijo Hidrie. 3. INOVACIJSKI FORUM HIDRIE 18. marca je v Tolminu potekal 3. inovacijski forum Hidrie, na katerem so bili razglašeni inovatorji leta, avtorji najboljših koristnih predlogov ter avtorji najboljših diplomskih del v letu Hidria že vrsto let načrtno spodbuja inovacijsko dejavnost med zaposlenimi. V lanskem letu je bilo na razpis za najboljše inovacije prijavljenih 10 projektov, letos že 43. Zaposleni so v lanskem letu podali 483 koristnih predlogov, s katerimi so ustvarili evrov gospodarske koristi, letos že 896 predlogov, katerih gospodarska korist je znašala evrov. Hidria je v lanskem letu za nagrade inovatorjem namenila evrov sredstev, nadaljevala je tudi s stalnim investiranjem v izobraževanje zaposlenih. V letu 2007 je uspešno zaključilo študij 15 Hidriinih diplomantov ter 6 magistrov, korporacija pa je pridobivanje novega znanja spodbujala tudi z najrazličnejšimi projekti, med njimi z Akademijo mladih managerjev, forumi s področja inovativnosti, avtomobilske industrije ter industrije klimatizacije gretja in hlajenja. K arel Tiegl prihaja iz Ljubljane. V Sloveniji je priznan strokovnjak, specializiran za klimatske naprave. Vse njegove izkušnje temeljijo na razvoju in znanjih, prenesenih v prakso. Sedaj ta znanja postopoma prenaša na mlajše sodelavce. Kot zadnji največji dosežek inovacija za adiabatsko hlajenje pa je nagrada korporacije Hidria, ki jo podeljujejo v okviru Inovacijskega foruma. Če na kratko povzamemo Tieglovo pot vidimo, da vrsta uspešnih projektov ni naključje. Po končani ljubljanski srednji tehniški šoli je nadaljeval študij na Fakulteti za strojništvo v Ljubljani, smer energetika. Prvo zaposlitev je našel v podjetju Litostroj (oddelek preoblikovalnih strojev). Delo se je nanašalo na projektiranje oljno hidravličnih krmilnih sistemov. Tu se je prvič seznanil s krmiljenjem procesov, kar ga je tako pritegnilo, da je s podobnim delom nadaljeval skoraj 25 let, le da kasneje na področju krmiljenja klimatskih naprav. Karel Tiegl meni, da je prav začetek kariere zelo pomemben za nadaljnjo strokovno rast vsakega mladega strokovnjaka, ki je odvisna od dobrega mentorja. Samo z vključitvijo v delovne ekipe, ki realizirajo zahtevne projekte, dobi mlad človek potrebno samozavest, da lahko kasneje ustrezno strokovno napreduje. Žal s kasnejšim propadom večine velikih strojnih in elektro podjetij v naši državi mladi strokovnjaki nimajo več takšnih možnosti. Po njegovem mnenju je danes veliko univerzitetno izobraženih strojnih in elektro inženirjev, ki so zaposleni v različnih zastopstvih ali komercialnih službah, kar pa ne more generirati vrhunskih izdelkov domače proizvodnje. Pot je nadaljeval v tedanjem IMP-jevem projektivnem biroju, potem pa ga je vodstvo zaradi izkušenj iz proizvodnje prerazporedilo v na novo ustanovljeno razvojno službo za klimatizacijo. Prvi nalogi sta bili razvoj požarnih loput in dušilnikov zvoka. Kasneje so začeli razvijati še proizvode za dovod zraka v t.i. čiste prostore, Karel Tiegl, dobitnik nagrade za inovacijo torej za klimatizacijo operacijskih dvoran in laboratorijev v bolnišnicah in farmaciji. Obiskal je mnogo birojev po vseh republikah tedanje Jugoslavije. Med najzahtevnejšimi takratnimi projekti mu je ostalo v spominu pridobivanje atesta za požarne lopute za nemško tržišče. Na koncu je bil atest kot v edinem nenemškem podjetju tudi pridobljen. Leta 1986 se je zaposlil v IMP Klimatu kot vodja razvoja klimatskih naprav. Ukvarjali so se z razvojem elektronskih regulatorjev volumskega pretoka ter mešalnih in razbremenilnih boksov. Velik napredek je bil razvoj novega tipa klimatskih naprav, t.i. modulnih klimatov, ki so še danes osnova naše proizvodnje klimatskih naprav. Nov strokovni izziv je našel tudi v klimatskih napravah za zaprte plavalne bazene, katerih prodaja se je prav v zadnjem desetletju zaradi porasta turizma močno povečala. Prevladoval je nemški dobavitelj in zato je Tiegl razmišljal, kako ponuditi svoje kompletne tovrstne naprave investitorju. Poleg avtomatike so morali osvojiti še področje freonske hladilne tehnike, integrirane v klimatskih napravah. Pod njegovim okriljem je nastal nov oddelek avtomatike, ki danes zaposluje 12 ljudi. Od leta 2006 ima v Hidrii IMP Klima, PE Ljubljana funkcijo skrbnika strateških kupcev. 15

16 Vabilo SEJEM ENERGETIKA Novosti: Dizajn v funkciji Hiša sonca: prikaz energetskih solarnih sistemov Sejna soba namenjena prezentacijam novih izdaj izbornih programov in predstavitve aktivnih stropov GIF: vsak dan v času sejma ob in uri (in individualno po dogovoru) Happy hours: pustite se presenetiti vsak dan v času sejma med in uro V pisarni pa bomo debatirali Dogovorite se za termin: tanja.tominec@hidria.com Vljudno vabljeni! 16
