2 ANDMEHALDUSSÜSTEEMID USB-SISESTUSVAHEND/USB-OTSESISESTUSVAHEND Need seadmed võimaldavad DIGIMATIC mõõteriistu otse USB-liidesega ühendada, ilma et oleks vaja täiendavat tarkvara kasutada. Mõõteandmed konverteeritakse klaviatuuri koodideks, mis võimaldab suhtlemist mis tahes programmiga, kasutades klaviatuurisisestusi (HID). Võite ühendada nii karp-tüübi kui ka kaabel-integreeritud tüübi arvuti USB-porti (Microsoft Windows -is fikseeritud COM-tähisega (toimib kui kanalitunnus (VCP)). Tarkvara USB-ITPAK sisaldab virtuaalse COM-pordi (VCP) draiverit. USB-ITPAK toetab ka Mitutoyo juhtmevaba süsteemi U-WAVE, mis pakub: sidekaugus u. 20 m, andmete kinnitus saatjal (heli/led) ja erakordne aku tööiga, mis tagab kuni andmeedastust. Nr Tavahind: Skaneerige QR-koodi oma mobiilseadmega ja vaadake meie tootevideoid YouTube'is USB-SISESTUSVAHEND Karp-tüüp, varustatud sisseehitatud andmelüliti ja lisatava jalglüliti terminaliga USB-SISESTUSVAHEND koos valikuliste lisatarvikutega 06AFM386: USB-ITPAK JA USB-TONGEL USB-OTSESISESTUSVAHEND Kitsas, kaabel-integreeritud tüüp Nr. 06AFM380C Tavahind: USB-OTSESISESTUSVAHEND koos valikuliste lisatarvikutega USB-ITPAK V 2.1 koostab järgmise protseduuri andmete sisestamiseks DIGIMATIC-väljundiga varustatud mõõteseadmetest Excel -i töölehele: Tarkvara avab automaatselt Excel -i lehe Täpsustatud sisestusjärjekord Sisestusvahemik määratud iga DIGIMATIC mõõdiku kohta, vähendades ebaõiget sisestamist See tarkvara ühildub: USB-OTSESISESTUSVAHEND USB-SISESTUSVAHEND U-WAVE SÜSTEEM Nr. Märkused Tavahind, Kampaaniahind, Liidesekarp (vajab täiendavat DIGIMATIC kaablit) koos andmenupuga (ø 18 mm) ja jalglüliti liidesega AFM380A Kõrgklassilise IP-kaitsega mudel koos andmelülitiga (nt IP-67 nihik) AFM380B Kõrgklassilise IP-kaitsega mudel koos andmelülitiga (nt IP-65 mikromeeter) AFM380C Andmelülitiga (nt nihkkaliiber ABSOLUTE DIGIMATIC) AFM380D 10 klemmiga, lihtne mudel (nt ID-F indikaator) AFM380E 6 klemmiga, ümmargune mudel (nt Quick mikromeeter) AFM380F Lihtne, sirge mudel (näiteks ID-C indikaator) AFM380G Kõrgekvaliteediline IP-kaitsega kellindikaator (näiteks ID-N indikaator)

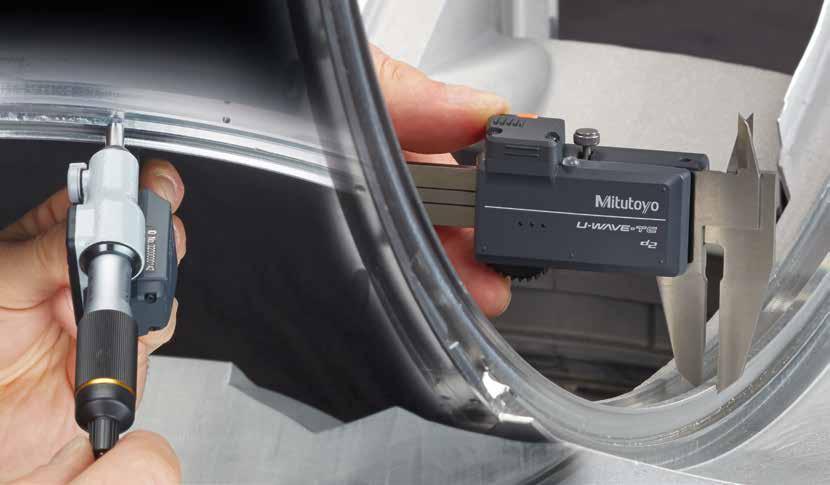

3 U-WAVE-LIIDES - JUHTMEVABA ANDMEEDASTUS NIHIKUTELE JA MIKROMEETRITELE* Väiksem kui mõõteseadme ekraanimoodul Ligikaudu 20 m (nähtava vahemiku piires) ZigBee spetsifikatsioon: 2,4 GHz traadita süsteem usaldusväärseks ja turvaliseks andmeedastuseks Lihtne andmete eksportimine Microsoft Excel -ile või muudele professionaalsetele SPC-tarkvararakendustele Saatja kinnitab andmete edastamist helisignaali või punase/rohelise LED-signaali abil. Saadval ka IP67 mudel. Madal energiatarve: andmeedastust ühe akuga U-WAVE fit - NIHIKUTE JA MIKROMEETRITE JAOKS Vasakul: mikromeetrile koos liidesseadmega Paremal: nihikule koos liidesseadmega IP65 MIKROMEETER Koos U-WAVE-fit (helisignaaliga mudel) ja liidesseade STANDARDNIHIK Koos U-WAVE-fit (helisignaaliga mudel) ja liidesseade U-WAVE-T (saatja) Nr. Mudel Mõõtevahend* Märkused Andmete vastuvõtmise märguanne Tavahind, U-WAVE-TC 100, 150, 200, 300 mm IP67 nihik/standardnihik IP67 LED U-WAVE-TC 100, 150, 200, 300 mm IP67 nihik/standardnihik Helisignaaliga Heli/LED U-WAVE-TM JAHUTUSVEDELIKUKINDEL (IP65) mikromeeter IP67 LED U-WAVE-TM JAHUTUSVEDELIKUKINDEL (IP65) mikromeeter Helisignaaliga Heli/LED AZF310 Liidesseade IP67 nihik/jahutusvedelikukindel (IP65) mikromeeter Veekindel 97 02AZF300 Liidesseade Standardnihik Standard mudel 92 * Täpsema teabe saamiseks ühendatavate mõõteseadmete kohta võtke ühendust Mitutoyo või turustajaga U-WAVE-R (vastuvõtja) Nr. Märkused Tarkvara U-WAVE-R seadmete arv, mida saab arvutiga ühendada U-WAVE-T seadmete arv, mida saab ühendada Tavahind, Kampaaniahind, 02AZD810D U-WAVE-R + tarkvara U-WAVE PAK Kuni 16 Kuni Valikulised lisatarvikud USB-sisendseadmetele ja U-WAVE-le Nr. Nimetus Tavahind, Kampaaniahind, 06AFM386 USB-ITPAK V 2.1 tarkvara Excel -i kasutamiseks andmekogumise jaoks ADV384 Jalglüliti USB-adapter T Jalglüliti 44 JALGLÜLITI T USB-Jalglüliti adapteriga 06ADV384 (vajab tarkvara USB-ITPAK) 3

4 NIHIKUD Nr Tavahind: Nr. Vahemik Täpsus Lugemine Andmeväljund Gradueering, Sügavusvarb Märkused Konrollisertifikaat Tavahind, Kampaaniahind, ± 0,05 Vernier 0,05 Tasapind Standardtüüp (0,05 mm) ± 0,05 Vernier 0,05 Tasapind Standardtüüp (0,05 mm) ± 0,08 Vernier 0,05 Tasapind Standardtüüp (0,05 mm) ± 0,03 Vernier 0,02 Tasapind Standardtüüp (0,02 mm) ± 0,03 Vernier 0,02 Tasapind Standardtüüp (0,02 mm) ± 0,04 Vernier 0,02 Tasapind Standardtüüp (0,02 mm) ± 0,03 Kell 0,02 Tasapind Kell: 2 mm/pöörde kohta ± 0,02 Kell 0,01 Tasapind Kell: 1 mm/pöörde kohta ± 0,02* Digitaalne 0,01 Ümar ± 0,02* Digitaalne 0,01 Tasapind ± 0,02* Digitaalne 0,01 Tasapind ± 0,02* Digitaalne 0,01 Tasapind ± 0,02* Digitaalne 0,01 Tasapind ± 0,02* Digitaalne 0,01 Tasapind IP ± 0,02* Digitaalne 0,01 Tasapind IP ± 0,02* Digitaalne 0,01 Tasapind IP ± 0,02* Digitaalne 0,01 Tasapind IP ± 0,04* Digitaalne 0,01 IP67 nib-stiilis haaradega ± 0,04* Digitaalne IP67 nokakujuliste haarade 411 0,01 ja tavaliste haaradega ± 0,02* Digitaalne koos karbiidotsakuga 448 0,01 Tasapind haaradega 355 * Välja arvatud kvantimisviga ABSOLUTE SÜSTEEM ABSOLUTE elektromagnetiline induktsioonikooder - Advanced Onside Sensor (AOS) - tähendab, et digitaalne nihik on kasutamisvalmis kohe pärast sisselülitamist ja ilma algseadistuseta. Välja lülitatud 16,35 olek 16,35 Sisselülitatud olek Algseadistamist pole vaja 4

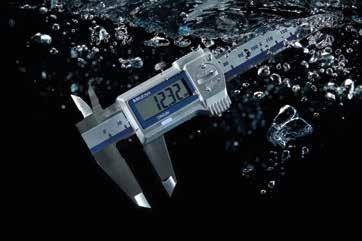

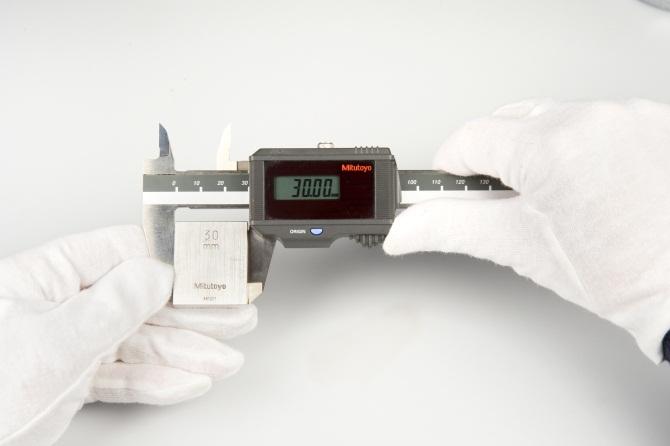

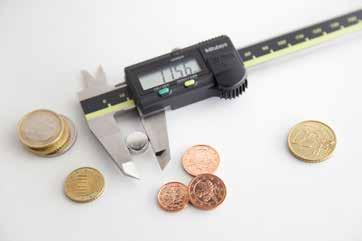

5 MITUTOYO ABSOLUTE NIHIK ERAKORDSE AKU TÖÖEAGA Mitutoyo Absolute tehnoloogia säästab kulusid. Meie tavalise mõõtesirkli aku tööiga on h või umbes 5 aastat tavapärasel kasutusel. JAHUTUSVEDELIKUKINDEL TEHNOLOOGIA (TÜÜP IP67) Mitutoyo kasutab JAHUTUSVEDELIKUKINDLA mõõteseadme ehitamisel materjale, mis on emulsiooni, õli, rasva ja jahutusvedeliku suhtes äärmiselt vastupidavad TUGEVDATUD HAARADEGA NIHIK on karbiidist otstega mõõtehaaradega nihik sise- ja välismõõtude mõõtmiseks. Suurepärane abrasiivsete osade mõõtmiseks. Valikulised lisaseadmed Nr. Nimetus Märkused Tavahind, Kampaaniahind, Andmelülitiga Digimatic-kaabel (1 m) Andmelülitiga Digimatic-kaabel (2 m) 46 06AFM380C Andmelülitiga USB-otsesisestusvahendi kaabel (2 m) CZA624 Andmelülitiga Digimatic-kaabel (1 m) IP66/IP67 tüübi jaoks 73 05CZA625 Andmelülitiga Digimatic-kaabel (2 m) IP66/IP67 tüübi jaoks 84 06AFM380A Andmelülitiga USB-otsesisestusvahendi kaabel (2 m) IP66/IP67 tüübi jaoks

6 NIHIKUD/STATIIVID SEERIA 552 DIGITAALNE SÜSINIKKIUST NIHIK IP66 Ülikerge konstruktsioon vähendab kogukaalu kuni 50% võrreldes terasest nihikuga. Nr Tavahind: Nr. Vahemik, Täpsus Lugemine Andmeväljund Digitaalne samm Märkused Tavahind, Kampaaniahind, ± 0,04* Digitaalne 0,01 IP66 kerge süsinikkiud ± 0,04* Digitaalne 0,01 IP66 kerge süsinikkiud ± 0,05* Digitaalne 0,01 IP66 kerge süsinikkiud * välja arvatud kvantimisviga Valikulised lisaseadmed Nr. Nimetus Märkused Tavahind, Kampaaniahind, 05CZA624 Andmelülitiga Digimatic-kaabel (1 m) IP66/IP67 tüübi jaoks 73 05CZA625 Andmelülitiga Digimatic-kaabel (2 m) IP66/IP67 tüübi jaoks 84 06AFM380A Andmelülitiga USB-otsesisestusvahendi kaabel (2 m) IP66/IP67 tüübi jaoks Nr. 7031B Tavahind: Nr. Tööraadius 600 N magnetjõud Tavahind, Kampaaniahind, N 7031B B B B 7033B 6

7 OTSMÕÕDUD Nr Tavahind: Nr. Otsmõõdud/ komplekt Materjal Klass Täpsus Kontrollsertifikaat Tavahind, Kampaaniahind, Keraamika 0 EN ISO Keraamika 1 EN ISO Keraamika 0 EN ISO Keraamika 1 EN ISO Teras 0 EN ISO Teras 1 EN ISO Teras 2 EN ISO Teras 0 EN ISO Teras 1 EN ISO Teras 1 EN ISO MITUTOYO TERASEST OTSMÕÕTUDE OMADUSED Suurepärane mõõtude stabiilsus: Mitutoyo terasest otsmõõdud on valmistatud üksnes kunstlikult vanandatud materjalist. Väga usaldusväärne mõõdik: Mitutoyo otsmõõdud võivad pikema aja jooksul olla kasulikud standardid nende mõõtmete suure stabiilsuse tõttu. Otsmõõtude suurim lubatud pikkuse muudatus aastas on esitatud standardis EN ISO Mitutoyo kvaliteetsed otsmõõdud vastavad kindlasti nendele ja kõikidele muudele nõuetele. Terasest otsmõõdud sobivad suurepäraselt tavatarbimiseks madala mõõtemääramatuse tõttu. Mitutoyo terasest otsmõõtudel on tippkvaliteediga pinnad, mis tagavad kõrge väändejõu. Nihiku täpsuse kontroll Otsmõõdu eraldamine 47 Suurus Samm Kogus 1, ,01 1,19 0, ,2 1,9 0, Otsmõõdu eraldamine 87 Suurus Samm Kogus 1,001 1,009 0, ,01 1,49 0, ,5 9,5 0, MITUTOYO KERAAMILISTE OTSMÕÕTUDE OMADUSED Kulumiskindlus. Keraamilised otsmõõdud on kümme korda kulumiskindlamad kui terasest otsmõõdud ja kolm korda kulumiskindlamad kui kõvametallist otsmõõdud. Roostekindlus. Mõõtude ajalistest muutustest peaaegu vabad. Terasel ja keraamikal on sarnased paisumiskoefitsiendid, mis vähendavad temperatuurimuutustest tingitud mõõtmisvigu. Kehtib ka terasest otsmõõtude puhul. Kvaliteetne pinnatöötlus. Mittemagneetiline: pulber (rauapuru jne) ei jää kinni. Selgesti nähtav märgistus: mustad märgid lumivalgel pinnal. 7

8 MIKROMEETRID Nr Tavahind: Nr. Vahemik Täpsus Lugemine Andmeväljund Gradueering, Märkused Konrolli- Tavahind, Kampaaniahind, [µm] sertifikaat ± 2 analoog 0,01 Põrkmehhanismiga trummel ± 2 analoog 0,01 Põrkmehhanismiga trummel ± 2 analoog 0,01 Standardmudel ± 2 analoog 0,01 Standardmudel ± 2 analoog 0,01 Standardmudel ± 3 analoog 0,01 Standardmudel ± 2* digitaalne 0,001 Ökonoomne mudel ± 1* digitaalne IP65 standardne põrkmehhanismiga 0, trummel ± 1* digitaalne IP65 standardne põrkmehhanismiga ,001 trummel ± 0,5* digitaalne 0,0001 Suure täpsusega mikromeeter ± 4* digitaalne 0,001 IP65 mõõtepind ø 20 mm ketas ± 4* digitaalne 0,001 Mittepöörlev spindel ø 20 mm ketas ± 4* digitaalne 0,001 Mittepöörlev spinde l ø 20 mm ketas ± 2* digitaalne 0,001 IP65 mõõtepind ø 3 mm nuut ± 2* digitaalne 0,001 IP65 mõõtepind ø 3 mm nuut * välja arvatud kvantimisviga 8

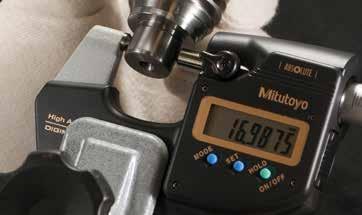

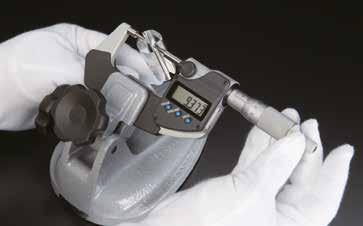

9 ROHKEM KUI 100 ERINEVAT MIKROMEETRI MUDELIT Mitutoyo pakub rohkem kui 100 eri tüübi ja kujuga digitaalset mikromeetrit mõõtmisülesannete lahendamiseks raskesti ligipääsetavates kohtades. Peaaegu kõigil on ülikvaliteetne IP65 kaitseklass SUURE TÄPSUSE JA ERALDUSVÕIMEGA MIKROMEETER Kasutab Mitutoyo uuenduslikku 0,1 μm täpsusega ABS (absolute) pöördandurit ja suure täpsusega kruvi töötlemistehnoloogiat, et vähendada instrumentaalset viga kuni ±0,5 µm. Kõrge eraldusvõime 0,1 µm JAHUTUSVEDELIKUKINDEL TEHNOLOOGIA (IP65 MUDEL) Mitutoyo kasutab JAHUTUSVEDELIKUKINDLA mõõteseadme ehitamisel materjale, mis on emulsiooni, õli, rasva ja jahutusvedeliku suhtes äärmiselt vastupidavad. Valikulised lisatarvikud Nr. Nimetus Märkused Tavahind, Kampaaniahind, 05CZA662 Andmelülitiga Digimatic-kaabel (1 m) 77 05CZA663 Andmelülitiga Digimatic-kaabel (2 m) 87 06AFM380B Andmelülitiga USB-otsesisestusvahendi kaabel (2 m) Mikromeetri statiiv Reguleeritava nurgaga tüüp vahemikuga kuni 100 mm

10 DIGITAALSED INDIKAATORID Nr B Tavahind: B B B D D Nr. Tüüp Vahemik, Digitaalne Täpsus* Toiteallikas Märkused Tavahind, Kampaaniahind, samm B ID-S 12,7 0,01 0,02 Aku SR44 Ökonoomne tüüp B ID-SS 12,7 0,01 0,02 Päikeseenergiaga alates 40 luksist Ökonoomne tüüp B ID-C 12,7 0,001 0,003 Aku SR44 Tolerantsi funktsiooniga B ID-C 12,7 0,001 0,003 Aku CR2032 Avamõõdikute jaoks D ID-F 25,4 0,001 0,003 Vahelduvvooluadapter Mitmefunktsiooniline D ID-F 50,8 0,001 0,006 Vahelduvvooluadapter Mitmefunktsiooniline D ID-H 30,4 0,0005 0,0015 Vahelduvvooluadapter Väga täpne ja mitmefunktsiooniline D ID-H 60,9 0,0005 0,0025 Vahelduvvooluadapter Väga täpne ja mitmefunktsiooniline ,001 ± 0,003 Aku SR44 Digitaalindikaatoriga paksusmõõtja * välja arvatud kvantimisviga Valgustatus luksi peenmehaanika tehniline joonis 500 luksi kontor B SOLAARINDIKAATOR Isegi kui valgustatus langeb ajutiselt alla 40 luksi, saab mõõtmist jätakata laetud superkondensaatoriga. Värisemine Tulemus (minimaalne väärtus) B AVAMÕÕDIKU NÄIDIK Kellindikaatori alternatiivina võib kasutada ka digitaalset näidikut, mis on mõeldud 2-punktiliste mõõtevahenditega sisemõõtude mõõtmiseks. Seade salvestab minimaalse väärtuse, mis võimaldab hõlpsasti tuvastada mõõdetava ava läbimõõtu luksi tootmismasinatega töötamine 150 luksi sõidukite laadimistsoonid läbikäigud 100 luksi söögiruumid läbikäigud ø mm Diameetri usaldusväärsemaks mõõtmiseks on võimalik valida kiire mõõtmissagedusega režiim, intervalliga 20 ms (50 korda/s). 50 luksi laod ja panipaigad 10

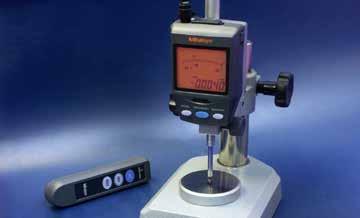

11 A D, D, D, D MULTIFUNKTSIONAALNE NÄIDIK Taustvalgus muutub rohelisest (OK) punaseks (±NG) lubatud hälbe piires ID-F ja ID-H näidik võimaldab mõõta MAX/MIN/VAHEMIKKU (MAX-MIN). Punkt B Punkt A Punkt D B C ID-H Punkt C Kahevärvilise LCD-ekraani taustavalgustus (roheline ja punane) ID-F PAKSUSMÕÕTJA Kile, paberi, lehtmetalli jms mõõtmiseks lahutusvõimega 1 μm D, D VALIKULISE KAUGJUHTIMISPULDIGA NÄIDIK ID-H näidiku puhul saate teha nt nulli seadistust valikulise kaugjuhtimispuldiga, ilma et peaksite puudutama näidikut. Funktsioonid Eelseadistuse/nullimise tagasivõtmine Nupp MAX/MIN/TIR jaoks MAX/MIN/TIR nullimine Käivitaja andmeväljundi jaoks 21EZA099 Rakendus statiivil Valikulised lisaseadmed Nr. Nimetus Märkused Tavahind, Kampaaniahind, 7822 Vahetatav kontaktpunkt, komplekt Näidiku jaoks Digimatic kaabel (1 m) ID-S, ID-SS, ID-C ja 30 paksusmõõtja jaoks Digimatic kaabel (2 m) ID-S, ID-SS, ID-C ja paksusmõõtja jaoks 36 06AFM380F USB-otsesisestusvahendi kaabel (2 m) ID-S, ID-SS, ID-C ja paksusmõõtja jaoks Digimatic kaabel (1 m) ID-F ja ID-H jaoks Digimatic kaabel (2 m) ID-F ja ID-H jaoks 60 06AFM380D USB-otsesisestusvahendiga kaabel (2 m) ID-F ja ID-H jaoks EZA198 Spindli tõstehoob ID-S, ID-SS ja ID-C jaoks Spindli tõstekaabel (500 mm) 28 21EZA099 Kaugjuhtimispult (maksimaalne kaugus 6 m) ID-H jaoks 79 Komplekt-nr 7822 sisaldas: ø 5 mm tasapind ø 10 mm tasapinda Nõela raadius 0,4 mm Sfääriline raadius 7 mm Ümbrise raadius 2,5 mm L=5 mm Ümbrise raadius 2,5 mm L=10 mm 11

12 KELL- JA HOOBINDIKAATORID E Nr. 2046SB-09 Tavahind: SB SB E E Nr. Vahemik Gradueering Konstruktsioon Skaala Stiiluse Märkused pikkus Tavahind, Kampaaniahind, 2046SB ,01 Kellindikaator 0 100(100 0) Põrutuskindel S-10* 10 0,01 Kellindikaator 0 100(100 0) Koaksiaalne pöördloendur SB ,01 Kellindikaator 0 100(100 0) Koaksiaalne pöördloendur S-10* 1 0,001 Kellindikaator 0 100(100 0) Põrutuskindel SB ,001 Kellindikaator 0 100(100 0) Põrutuskindel E 0,8 0,01 Hoobindikaator ,9 Kaasa arvatud ø 8 mm vars, ø 2 mm karbiidotsakuga stiilus E 0,14 0,001 Hoobindikaator ,7 Kaasa arvatud ø 8 mm vars, ø 2 mm karbiidotsakuga stiilus E 0,8 0,01 * koos tagaplaadiga Hoobindikaatori komplekt koos mini-magnetstatiiviga , E hoobnäidik 7014 mini-magnetstatiiv KELLINDIKAATORITE OMADUSED Raamiklamber ja piirikud tavatarvikutena Kristall on välisrõngaga ühel tasapinnal, et kaitsta löökide eest 4-kruviline kinnitus paremaks löögikindluseks Jäigast plastikust veekindel välisrõngas Tänu spetsiaalsele tapile tõstehoova kinnitamine ilma tööristata Kinnituspiirkond Kõva kattega klaas kriimustuste eest kaitseks Spetsiaalne konstruktsioon muretuks varre kinnitamiseks (suurem kinnituspiirkond) Kliirens klamberjõu otsese mõju vältimiseks Spindel 12

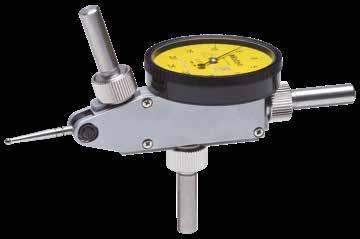

13 HOOBINDIKAATORI OMADUSED Stiiluse pikkus kellaplaadil Kasutatava stiiluse pikkus mõjutab näidiku skaalategurit. Sobiv pikkus on näidatud kellaplaadil, et aidata klienti õige stiiluse tellimisel. Kinnitatavad piirikud Piirikud (lisavarustus) saab kinnitada raami külge, aga ka kellnäidikutele, mis võimaldab hõlpsasti ülemist ja alumist tolerantsuspiiri tuvastada. ø 8 mm vars kalasabatappide sobitamiseks on tavaline tarvik Soovitud kohas raamile kinnituv ø 8 mm tavavars (21CAB104) tarnitakse standardse tarvikuna. TÄPSUSE SPETSIFIKATSIOON Täpsuse spetsifikatsioon vastab testimise kellnäidiku uuele EN ISO 9493 standardile ja kellnäidiku standardile EN ISO 463 EN ISO 9493/EN ISO 463 Nr. Näiduviga vahemikus Kõik 10 skaalavahed/ kõik 1/10 pöörded [µm] Kõik poolpöörded [µm] Mis tahes üks pööre [µm] E E SB SB SB-10 2,5 4 4, Mõõtevahemik, [µm] Hüsterees, [µm] Korratavus, [µm] Valikulised lisatarvikud Nr. Nimetus Märkused Tavahind, Kampaaniahind, 7822 Vahetatav kontaktpunkt, komplekt Kellindikaatoritele AZB149 Spindli tõstehoob Kellindikaatoritele 5 Komplekt-nr 7822 sisaldas: ø 5 mm tasapind ø 10 mm tasapinda Nõela raadius 0,4 mm Sfääriline raadius 7 mm Ümbrise raadius 2,5 mm L=5 mm Ümbrise raadius 2,5 mm L=10 mm 13

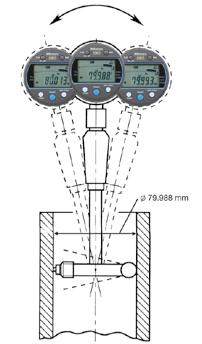

14 AVAMÕÕDIKUD Nr Tavahind: Nr. Vahemik, Konstruktsioon Täpsus Resolutsioon Märkused [µm] IP65 Digitaalne 3-punktiline ± 2* 0,001 sh. 3 mikromeetrit, sisemikromeeter 2 seadistusrõngast IP65 Digitaalne 3-punktiline ± 2* (12 20) 0,001 sh. 3 mikromeetrit, sisemikromeeter ± 3* (20 25) 2 seadistusrõngast IP65 Digitaalne 3-punktiline ± 3* 0,001 sh. 3 mikromeetrit, sisemikromeeter 2 seadistusrõngast IP65 Digitaalne 3-punktiline ± 3* 0,001 sh. 3 mikromeetrit, sisemikromeeter 2 seadistusrõngast IP65 Digitaalne 3-punktiline ± 3* 0,001 sh. 2 mikromeetrit, sisemikromeeter 1 seadistusrõngas Digitaalne 3-punktiline ± 5* 0,001 sh. 3 mõõtepead, sisemine BOREMATIC 2 seadistusrõngast Digitaalne 3-punktiline ± 5* (12 20 mm) 0,001 sh. 3 mõõtepead, sisemine BOREMATIC ± 6* (20 25 mm) 2 seadistusrõngast Digitaalne 3-punktiline ± 6* 0,001 sh. 3 mõõtepead, sisemine BOREMATIC 2 seadistusrõngast punkti avamõõdik 2 0,001 Digitaalne näidik B sh. * välja arvatud kvantimisviga Kontroll Tavahind, Kampaaniahind, sertifikaat BOREMATIC Digitaalne avamõõdik, mis võimaldab kiiret ja lihtsat mõõtmist hoova abil. Titaankattega mõõteotsikud pakuvad suurepärast vastupidavust ja löögikindlust. 2-PUNKTI AVAMÕÕDIK Siseläbimõõtude lihtne ja täpne 2-punktiline mõõtmine. Karbiidi kasutatakse kontaktotsakute jaoks, mis tagab kõrge vastupidavuse ja kulumiskindluse. 14

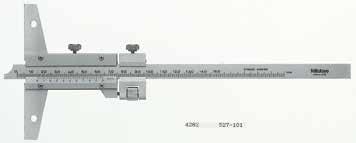

15 SÜGAVUSMÕÕDIKUD/LOODID Nr. Vahemik, Gradueering, Täpsus Konstruktsioon Märkused Tavahind, Valikulised lisatarvikud sisemõõtude ja sügavuse mõõteseadmetele Kampaaniahind, ,05 ± 0,05 Sügavusnihik ilma peenseadistuseta ,02 ± 0,03 Sügavusnihik Peenseadistusega ,01 ± 0,03 Sügavusnihik Peenseadistusega ** 0,01 ± 0,020 Kellindikaatoriga sügavusmõõdik Tavasuurus: 63,5x16 mm ** 0,01 ± 0,020* Digitaalindikaatoriga sügavusmõõdik Tavasuurus: 63,5x16 mm ,01 ± 0,003 Sügavuse mikromeeter Tavasuurus: 63,5x16 mm * Välja arvatud kvantimisviga ** 5 tk pikendused RAKENDUSED Nr Tavahind: Nr. Nimetus Märkused Tavahind, Kampaaniahind, Digimatic kaabel (1 m) Sügavusgabariit Borematic jaoks Digimatic kaabel (2 m) Sügavusgabariit Borematic jaoks 36 06AFM380F USB-otsesisestusvahendi kaabel (2 m) Sügavusgabariit Borematic jaoks CZA662 Digimatic kaabel (2 m) IP65 3-punktilise sisemikromeetri jaoks 77 05CZA663 Digimatic kaabel (2 m) IP65 3-punktilise sisemikromeetri jaoks 87 06AFM380B USB-otsesisestusvahendi kaabel (2 m) IP65 3-punktilise sisemikromeetri jaoks Nr Tavahind: Nr. Tundlikkus Tundlikkus Mõõtmed, Täpsus Tavahind, Kampaaniahind, (mm/m jaotise kohta) (Kaaresekund) , x 44 DIN , x 44 DIN , x 44 x 200 DIN

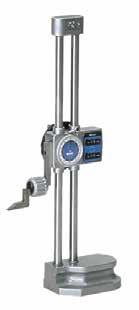

16 KÕRGUSMÕÕDIKUD Nr D-21 Tavahind: Nr. Vahemik Konstruktsioon Gradueering Täpsus [µm] Õhkpadjal Tavahind, Kampaaniahind, Vernier' skaalaga kõrgusmõõdik koos märkijaga 0,02 ± Kellaga kõrgusmõõdik koos märkijaga 0,01 ± Absolute digitaalne kõrgusmõõdik koos märkijaga 0,01 ± Absolute digitaalne kõrgusmõõdik koos märkijaga 0,01 ± QM-Height 1D kõrgusmõõdik 0,001 ± (2,4+2,1l/600) µm QM-Height 1D kõrgusmõõdik 0,001 ± (2,4+2,1l/600) µm QM-Height 1D kõrgusmõõdik 0,001 ± (2,4+2,1l/600) µm QM-Height 1D kõrgusmõõdik 0,001 ± (2,4+2,1l/600) µm D Linear Height 2D LH-600 E kõrgusmõõdik 0,0001 ± (1,1+0,6l/600)µm D-21* Linear height 2D LH-600 E kõrgusmõõdik 0,0001 ± (1,1+0,6l/600)µm * Liigutamiseks vajamineva Tugeva käepidemega QM-HEIGHT: ABSOLUTE 1D KÕRGUSMÕÕDIK Lihtsalt kasutatav 1D kõrguse mõõteseade ABSOLUTE skaalaga. Saadaval on pneumoajamiga ja pneumoajamita tüübid. See kõrgusmõõdik sisaldab erinevaid andmeväljundeid, nagu Digimatic, USB või juhtmevaba (U-WAVE kaudu) ühendus. Saate hõlpsasti rakendada sageli kasutatavaid mõõtmisi, nagu sisemine/ välimine läbimõõt ja sammarvutused, kasutades ikoonipõhiseid käske, mis ühtlasi toetab lihtsat ühenupuga kasutamist. ABSOLUTE DIGIMATIC KÕRGUSMÕÕDIK ABSOLUTE kõrgusmõõdik võimaldab sujuvat liikumist liuguri reguleerimisrulli (käsiratta) abil. See kõrgust mõõtev seade on saadaval kahes erinevas mõõtevahemikus. 16

17 QM-HEIGHT: ABSOLUTE 1D KÕRGUSMÕÕDIK Juhtimispult Erinevad mõõtestsenaariumid MAX MINI MAX MIN Suurima/väikseima/vahemiku mõõtmine KÕRGUSMÕÕDIK LINEAR HEIGHT LH-600 E/EG 2D See kõrgusmõõdik on suure jõudlusega pneumoajamiga 2D-mõõtesüsteem. LH-600, millel on 5,7-tolline värviline LCD TFT, mis parandab ekraani loetavust ja toimimist. Värvilise LCD-ekraaniga selgituseta mõistetav juhtseade pakub erinevaid funktsioone, nagu eelnevalt sisestatud mõõtmisprogrammide automaatne töötamine. Saadaval on kaks eri mudelit, ergonoomilise käepidemega (EG tüüpi) või ilma (E-tüüpi). LH-600E Konstruktsioon ilma käepidemeta. LH-600EG Käepidemega mudel. Tugevale käepidemele on eelpaigaldatud õhkpadja aktiveerimisnupp. Valikulised lisatarvikud Nr. Nimetus Märkused Tavahind, Kampaaniahind, Digimatic kaabel (1 m) Märkeotsikuga kõrgusmõõdikule Digimatic kaabel (2 m) Märkeotsikuga kõrgusmõõdikule 36 06AFM380F USB-otsesisestusvahendi kaabel (2 m) Märkeotsikuga kõrgusmõõdikule Digimatic kaabel (1 m) QM-height kõrgusmõõdikule Digimatic kaabel (2 m) QM-height kõrgusmõõdikule 60 06AFM380D USB-otsesisestusvahendi kaabel (2 m) QM-height kõrgusmõõdikule AEG180D AC-adapter 6 V DC, 2 A QM-height kõrgusmõõdikule 69 63AAA043 DMX-0-1 USB Linear Height seadme korral: HID liides mõõdetavate andmete edastamiseks, näiteks MS Excelile 12AAA807D RS232-C kaabel Linear Height jaoks: 58 Ühenduskaabel Linear Height seadmest HID-liideseni 63AAA043 K Stiiluste komplekt Linear Height seadme jaoks: sh. hoidik, stiilus: ø = 1, 2, 3, 4 mm

18 LINEAARSKAALAD JA DISPLEI KOMPLEKT UUTELE JA KASUTATUD KÄSIJUHTIMISEGA TÖÖPINKIDELE Lineaarskaala AT-715 ja KA-200 LOENDUR. See pakkumine koosneb 2 või 3 lineaarskaalast, mille mõõtevahemik on maks mm ühe skaala kohta ABSOLUTE tehnoloogia referentspunkti seadistamise vajadus sisselülitamisel puudub IP67 kaitse tänu elektromagnetilise induktsiooni põhimõtte kasutamisele (hästi kaitstud tolmu, vee ja õli eest). Väga vastupidav Suur täpsus (alates ± 5 µm kuni 10 µm), olenevalt efektiivsest mõõtevahemikust Lihtne paigaldus mitut tüüpi käsijuhtimisega tööpinkidele, eriti treipinkidele 2-telje KA-200 DISPLEI+ kaks skaalat, maks. efektiivne mõõtevahemik mm X-telg Y-telg Nr XX teljeline KA-200 näiduseade lisaks kaks skaalat efektiivse mõõtevahemikuga maks mm Nr XX-3 3-telje KA-200 DISPLEI+ kolm skaalat, maks. efektiivne mõõtevahemik mm Y-telg X-telg teljeline KA-200 näiduseade lisaks kolm skaalat efektiivse mõõtevahemikuga maks mm Z-telg Pakutav komplekt (ülal) sisaldab lineaarskaalat mõõtevahemikuga kuni mm Saadaval on täiendavad mõõtevahemikud (ei sisaldu põhikomplektides 1 ja 2) Maks. liikumiskiirus Efektiivne mõõtevahemik Täpsus 50 m/min mm ± 5 µm mm ± 7 µm mm ± 10 µm Nr. Efektiivne mõõtevahemik, mm Nr. Efektiivne mõõtevahemik, mm Nr. Efektiivne mõõtevahemik, mm Tavahind, Tellimisel märkige iga telje individuaalsed liikumise vahemaad olemasolevates pikkustes koos vastavate tootenumbritega! 18

19 KA-200 DISPLEI Lihtsalt kasutatav ja multifunktsionaalne näiduseade lineaarskaalaga ühendamiseks Suurepärase jõudluse ja kulu suhtega 2/3-teljeline näiduseade Saab kasutada freesimisloendurina või treipingi loendurina, sisestades muudetud parameetreid Tööriista andmed, kahe telje lisamine, diameetri kuvamine, eelseadistatud väärtused jne Nr D Tavahind: Nr. Telg Tavahind, Kampaaniahind, D D SALEDAPEALINE LGK-SEERIA LINEAARMÕÕDIK Nr Tavahind: Diferentsiaalne signaaliedastus võimaldab seda kasutada mitmesuguste rakenduste jaoks. Saate seda paigaldada ka ruumipuudusel tänu väikesele suurusele. Fotoelektriline skaala annab sellele suure täpsuse kogu mõõtepiirkonna ulatuses. Pikk toote eluiga tänu kuullaagritele spindli mehhanismis. Nr. Vahemik, Mõõtmisjõud * Lahutusvõime Täpsus Signaali samm [µm] Maks. vastuse kiirus Kaal, [g] Tavahind, Kampaaniahind, ,8 N/0,75 N/0,7 N 0,001 (1,5 + L/50) μm mm/s ,8 N/0,75 N/0,7 N 0,0005 (1,5 + L/50) μm mm/s * Spindel ALLA/horisontaalne/ÜLES STANDARDNE LGF-SEERIA LINEAARMÕÕDIK Kolvi täiustatud ehitus muudab selle väliste mõjutuste ja vibratsiooni suhtes väga vastupidavaks. Selle erinev nelinurk-laineline signaaliväljund võimaldab seda kasutada mitmesuguste rakenduste jaoks. Pikk toote eluiga tänu kuullaagritele spindli mehhanismis. Nr Tavahind: Nr. Vahemik, Mõõtmisjõud * Lahutusvõime Vars ø Täpsus Signaali samm Maks. vastuse Kaal, Tavahind, Kampaaniahind, [µm] kiirus [g] ,2/1,1/1 N 0,001 ø 8 mm (1,5 + L/50) μm mm/s * Spindel ALLA/horisontaalne/ÜLES 19

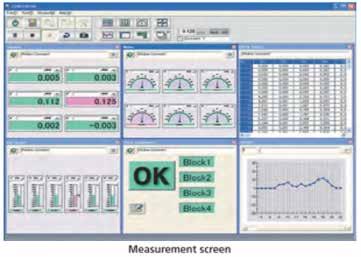

20 LINEAARMÕÕDIKUD/SENSORPAK EH DISPLEI LINEAARMÕÕDIKUTELE Mitmefunktsiooniline näiduseade Standard RS-232C ja USB liidesed võimaldavad hõlpsat suhtlemist välise arvutig (USB-seadet saab kasutada ainult koos SENSORPAK-iga). Sisseehitatud võrgufunktsioon võimaldab teil hõlpsasti luua mitmepunktilist mõõtesüsteemi (RS-link, maks. 10 loendur). 2-mõõdikuga sisendtüüp võib teha kahe mõõturi vahelisi liitmisi ja lahutamisi. Nr D Tavahind: Nr. Resolutsioon Maks. sisendsagedus D D 0,0001/0,001/0,01 0,0001/0,001/0,01 2,5 MHz (2-faasiline täisnurklaine), vastuse kiirus sõltub mõõteriista spetsifikatsioonist Sisendsignaali tüüp Diferentsiaalne täisnurklaine Kohaldatav mõõteriist LGF, LGK, LGB, LG, LGM, LGH (välja arvatud viitepunktiga LGF-Z ja 0,01 μm eraldusvõimega LGH) Mõõdikusisendid Kaal, Tavahind, Kampaaniahind, [g] Nr. 02NGB072 Tavahind: SENSORPAK Kuvab kuni 60 sensori mõõtmisväärtusi samaaegselt ja reaalajas. Saate reaalajas teha arvutusi kuni 30 lineaaranduri näitudega. Tarkvara võimaldab tulemuste graafilist esitamist paljudel erinevatel viisidel, näiteks arvude, graafikute või skaaladega. Andmete registreerimist võib teha kontrollkaartidel või andmekaartidel. Saate ka täiendavat andmetöötlust läbi viia välise tarkvaraga, näiteks Microsoft Excel või MeasurLinkiga. Mudel Nr. Väljundfunktsioon Täielik tolerantsi hinnang Sisendfunktsioon Rakenduse loendur Ekraan Sensorpak 02NGB072 Otsene väljund Microsoft Excel arvutustabelile, väljundiks on CSV-fail (ühildub MeasurLinkiga) GO/NG hinnang (täpsustades täieliku tolerantsi hinnanguid). GO/NG signaali väljund valikulise I/O kaabliga Käivitusfunktsioon: klahvitaimeri või välise TRG abil (koos valikulise I/O-kaabliga) Andmesisestussagedus: Maks (60 mõõdikut) kuni (6 mõõdikut) Näiduseadmed RS-232C (EH ja EV) ja USB-liidestega (EH) Kuva tüüp: loendur, tulpdiagramm, arvesti, graafik (saab üheaegselt kuvada) Tolerantsiotsuse tulemus: Värviline ekraan (roheline/punane) Ühendatavad mõõdikud: maks. 60 kaliiber 20

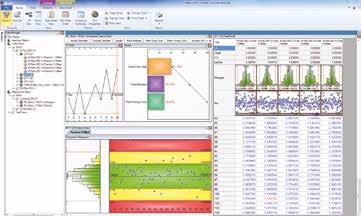

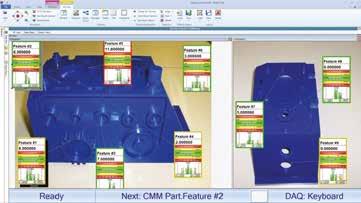

21 MeasurLink8 ANDMETE KOGUMINE JA REAALAJAS STATISTILINE PROTSESSIKONTROLL MeasurLink on konstrueeritud kõigi mõõtmisandmete kogumiseks ja ühendamiseks ühte keskandmebaasi. CMM-idest saadud mõõtmistulemused viiakse automaatselt üle SQL-andmebaasi, kus neid saab jälgida, analüüsida või neist aruannet koostada reaalajas MeasurLink Real-Time Professional Edition MeasurLink Real-Time Professional Edition võimaldab klientidel ühendada ja saada andmeid paljudest erinevatest Mitutoyo mõõtemasinatest (koordinaat, optiline, pinna kuju) loomuliku integratsiooni (DDE) abil. LIsaks toetatakse ASCII ja QMD (xml-põhine) failide importi. MeasurLink protsessianalüüs Protsessianalüüs, andmeanalüüsi üks moodulitest, on teie kvaliteedikontrolli meeskonnale hindamatu tööriist. See annab teile paindlikkuse protsesside analüüsimiseks, probleemide tuvastamiseks ning parandusmeetmeteks, et tagada toote kõrge kvaliteet. Kvaliteedikontrolli raporteid saab sorteerida töökoha, metoodika või detaili järgi ning need kuvatakse Windows-i tarkvara väljanägemisega. Kontrollandmeid saab ühendada, filtreerida, rühmitada, kaardistada ja printida soovitud viisil. Nr. Nimetus Tavahind, Kampaaniahind, 64AAB471R MEASURLINK, REAL-TIME PROFESSIONAL V AAB472R MEASURLINK, REAL-TIME PROFESSIONAL 3D V AAB475R MEASURLINK, PROTSESSI ANALÜÜSIJA PROFESSIONAL V AAB476R MEASURLINK, PROCESS MANAGER V AAB477R MEASURLINK, GAGE R&R V AAB478R MEASURLINK, GAGE MANAGEMENT V AAB479R MEASURLINK, SITE LICENSE V8, 30 LITSENTSI AAB479FR MEASURLINK, FLOATING LICENSE V8, 30 LITSENTSI AAB480R MEASURLINK, WORKGROUP LICENSE V8, 15 LITSENTSI AAB480FR MEASURLINK, FLOATING LICENSE V8, 15 LITSENTSI AAB482R MEASURLINK, WORKGROUP LICENSE V8, 10 LITSENTSI AAB482FR MEASURLINK, FLOATING LICENSE V8, 10 LITSENTSI AAB483R MEASURLINK, WORKGROUP LICENSE V8, 5 LITSENTSI AAB483FR MEASURLINK, FLOATING LICENSE V8, 5 LITSENTSI Kõik hinnad ei hõlma koolitust ega paigaldamist. 21

22 PINNA MÕÕTESEADMED KOMPAKTNE ÜMARUSE MÕÕTESEADE ROUNDTEST RA-120 Kiire ja lihtne hälvete kontrollimine tootmiskeskkonnas D.A.T (digitaalne reguleerimislaud) juhitud tsentreerimise ja nivelleerimise jaoks Mugav ühe käega positsioneerimine Pöördlaua hämmastav täpsus (0,04 + 0,0006H) µm Skaneerige QR-koodi oma mobiilseadmega ja vaadake meie tootevideoid YouTube'is Nr. Nimetus Tavahind, Kampaaniahind, D RA Nr D Tavahind: MOBIILNE KAREDUSE MÕÕDIK SURFTEST SJ-210/SURFTEST SJ-310 Kaasaskantavad seadmed võimaldavad pinnakaredust mõõta lihtsalt ja täpselt. Meie lubadus: Lihtne ja intuitiivne menüüs liikumine. Tööstuslikule keskkonnale vastupidav disain - täiuslikult loodud tootmises kasutamiseks! EN ISO nõuetele vastav pidur, stiiluse raadius ja mõõtmisjõud. SJ-seeria teeb karedusanalüüsi vastavalt erinevatele rahvusvahelistele standarditele (EN ISO, VDA, ANSI, JIS) ja kohandatud seadistustele. SJ-210 on saadaval kahes erinevas keeles - kokku 21 keele toetus Nr. Nimetus Tavahind, Kampaaniahind, D SJ-210 Surftest D SJ-210 Surftest D SJ-210 R Surftest D SJ-210 S Surftest D SJ-310 Surftest D SJ-310 S Surftest * Ajamiseadme komplekt -S ** Graniitstatiiv AAA221 Graniitstatiivi adapter * sealhulgas S-detektorid 2 ja 5 µm, 0,75 ja 4 mn * 12AAA221 on vajalik SJ-210/SJ-310 jaoks Skaneerige QR-koodi oma mobiilseadmega ja vaadake meie tootevideoid YouTube'is Nr D Nr D Tavahind: Anduri tüübid SJ-210 ja SJ-310 Nr D Tavahind: Standardne R-tüüp S-tüüp 22

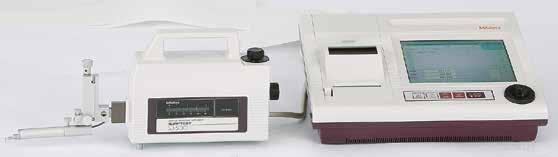

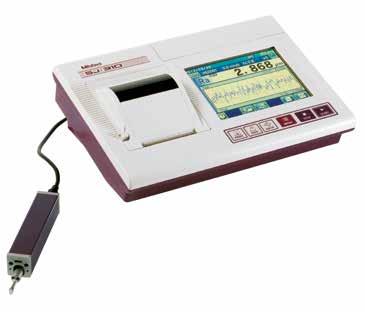

23 MOBIILNE KAREDUSE MÕÕTMINE SURFTEST SJ-410/ SURFTEST SJ-500 Mittelibistatav konstruktsioon võimaldab esmaste profiilide (P), karedusprofiilide (R), laineprofiilide (W) ja mitmete teiste profiilide loomist. See võimaldab pinnakompensatsiooni kasutamist kaardus, radiaal- ja kaldpindade korral. Suured värvilised mitmekeelsed LCD-puuteekraanid lihtsustavad näitude lugemist ja kasutamist. SJ-410 seeria, millel on suurepärased valikulised lisatarvikud, nagu automaatseadistaja, X-telje reguleerimisseade ja digitaalne tasandusseade, mis on paigaldatud graniitstatiivile - eraldi või kombinatsioon USB-ühendusvahend interneti kaudu Tasuta allalaadimine! Nr D Tavahind: SJ-210/-310/-410/-500 seeria ja RA-120 USB-suhtlusvahendi tarkvara aadressil: software-and-updates/ (vajalik registreerimine) Nr D Tavahind: Nr. Nimetus Tavahind, Kampaaniahind, D SJ-411 Surftest D SJ-412 Surftest D SJ-500 Surftest Automaatseadistaja X-telje reguleerimisseade Digitaalne nivelleerimisseade Graniitstatiiv Lisavarustuses olev automaatseadistaja, X-telje reguleerimisseade ja digitaalne tasandusseade, mis on paigaldatud graniitstatiivile. 23

24 MÕÕTEMIKROSKOOBID KÄSITSIJUHITAV MÕÕTEMIKROSKOOP TM, PÕLVKONNA B SEERIA TM-505B KOMPLEKTI HIND Tavahind: Tugev ja kompaktne mõõtemikroskoop, mis sobib töökojas kasutamiseks XY-tasand digitaalsete mikromeetriotsakutega ja vaatlus-nurgamõõdikuga võimaldab lihtsalt mõõtusid ja nurki mõõta. LED kontuuri, pinna ja valikulise reguleeritava valgustugevusega ringvalgustusega Mugav 30X suurendus 2X objektiivi ja 15X okulaariga Saadaval 2 suuruses mõõtelauaga Tellige kõik koodinumbrid eraldi TM-505B komplekt Nr. Nimetus Tavahind, Kampaaniahind, D TM-505B mikroskoop, XY laud 50 x 50 mm x digitaalne mikrom. kruvik, 0-50 mm AAA001 Reguleeritava valgustugevusega LED ringlamp 400 Komplekti hind TM-1005B komplekt Nr. Nimetus Tavahind, Kampaaniahind, LED ringvalgus D TM-1005B mikroskoop, XY laud 100 x 50 mm x digitaalne mikrom. kruvik, 0-50 mm Pikkusplaat 50 mm, klass AAA001 Reguleeritava valgustugevusega LED ringlamp 400 Komplekti hind DIGIKAAMERA TM-MIKROSKOOPIDELE HDMI6MDPX digikaamera paigaldamine okulaaritorusse muudab TM-mikroskoobi digitaalseks mikroskoobiks. HDMI6MDPX, 6-megapiksline värvikaamera HDMI-otseväljundiga monitori jaoks Integreeritud SD-kaart piltide salvestamiseks ja eelinstalleeritud tarkvara põhiliste ekraanisiseste mõõtmiste jaoks Tarkvara intuitiivne kasutamine standardse kaasasoleva USB-hiirega Arvutit pole vaja HDMI-kaamera paigaldatuna TM-mikroskoobi okulaari torusse HDMI6MDPX kaamerakomplekt Nr. Nimetus Tavahind, 63AAA353 HDMI6MDPX värvikaamera 0,37X optiline C-paigaldusadapter TM-mikroskoopide mehaaniline adapter HDMI6MDPX kaamera 24

25 MF-B2010D KOMPLEKTIHIND Tavahind: MÕÕTEMIKROSKOOP MF, PÕLVKOND D MF-seeria mõõtemikroskoobid pakuvad silmapaistvat optilist kvaliteeti oma ML-seeria pika töökaugusega objektiividega. Mõõtmistäpsus on üks kõrgemaid omas klassis. Pidevalt reguleeritav LED-kontuur ja pinnavalgustus tagavad optimaalse valgustuse. 30X-suurendusega terava pildi tagavad 10X okulaar ja 3X ML objektiiv. Tellige kõik koodinumbrid eraldi MF-B2010D komplekt Nr. Nimetus Tavahind, Kampaaniahind, MF-B2010D mikroskoop, XY-tabel 200 x 100 mm. 3X ML objektiivi komplekt * Okulaar, suurendus 10x D* Pinna ja kontuuri LED-valgustus Komplekti hind MF-B2017D komplekt Nr. Nimetus Tavahind, Kampaaniahind, MF-B2017D mikroskoop, XY-tabel 200 x 170 mm. 3X ML objektiivi komplekt * Okulaar, suurendus 10x D* Pinna ja kontuuri LED-valgustus Komplekti hind * Hind kehtib ainult ostmisel koos MF-B2010D või MF-B2017D DIGIKAAMERA MF-MIKROSKOOPIDELE INVENIO 5SCIII kaamera kinnitamine kaamera adapteri külge muudab MF-mikroskoobi võimsaks digitaalseks mikroskoobiks. Invenio 5SCIII, 5-megapiksline värvikaamera koos kiire USB3-ühendusega Ideaalne erinevate rakenduste registreerimiseks ja analüüsiks Mitutoyo MF tarkvarapakett parandab mikroskoobi funktsionaalsust: Aruandlusfunktsioonid piltide ja mõõtmistulemuste esitamiseks Pikendatud fookussügavusega pildid 3D reljeefivaatlus, järjestades pilte Z-suunas Osakeste loendamine Invenio kaamera ja C-tüüpi adapter paigaldatuna MF-mikroskoobile HDMI6MDPX kaamerakomplekt Nr. Nimetus Tavahind, 3D reljeef 63AAA355 Invenio 5SCIII digitaalne USB-värvikaamera 0,5X optiline C-paigaldusadapter AAA066 Mitutoyo MF pakett: see pakett sisaldab - Insight Basic - EEEF pikendatud sügavuse fookus - Topograafia - Segmentimine ja loendamine Osakeste loendamine 25

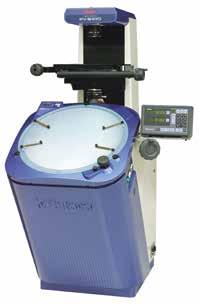

26 OPTILISED MÕÕTEMASINAD MÕÕTEPROJEKTOR SEERIAST PJ-A3000 PJ-A3000 seeria vertikaalse optilise süsteemiga mõõteprojektorid annavad suurepärase mitmekülgsuse ja kasutusmugavuse keskmise suurusega detailide mõõtmisel. Nr D Tavahind: Lineaarskaalad on integreeritud XY-tasandile Sisseehitatud pöörlev enkooder ø 315 mm projektsiooniekraanil XY-tasand on varustatud kiirvabastusmehhanismiga laua kiireks liigutamiseks 10X objektiiv kaasas Nr. Nimetus Tavahind, Kampaaniahind, D PJ-A3010F-200: XY-tasand: 200 x 100 mm D PJ-A3005F-150: XY-tasand: 150 x 50 mm D PJ-A3010F-100: XY-tasand: 100 x 100 mm OPTOEYE 200 QM-Data 200 KA-näiduseade Opti-fix komplekt: 12-osaline Valikulised lisatarvikud Nr. Nimetus Tavahind, Kampaaniahind, D Andmetöötlusüksus QM-Data 200 koos kinnitusklambriga. Võib kasutada kõikidel käesoleva kampaania projektorimudelitel AAA807D ** Ühenduskaabel PJ-A3000 ja QM-Data 200 ühendamiseks * OPTOEYE 200 serva tuvastamise andur AAE672 Kinnitusplaat OPTOEYE 200 jaoks seadmele PV AAE671 Kinnitusplaat OPTOEYE 200 jaoks PJ-A3000 seeriale T Jalglüliti D KA näiduseade PV-5110 jaoks AAF182 KA näiduseadme statiiv K Opti-fix kinnitussüsteem * Ainult koos QM-Data 200 ** Ei ole mõeldud kasutamiseks koos OPTOEYE 200 MÕÕTEPROJEKTOR PV-5110 Tugev eraldiseisev mõõteprojektor koos vertikaalse optilise süsteemiga PV-5110 tagab suurepärased vaatlused oma suurel ø 508 mm projektsiooniekraanil. Lineaarskaalad on integreeritud XY-tasandile. Sisseehitatud pöörlev enkooder ø 508 mm projektsiooniekraanil. 10X objektiiv on kaasas. Selleks, et see sobiks klientide nõudmistele, on XY-tasandi liikumist võimalik kuvada valikulisel 2-teljelisel KA-näiduseadmel või täiustatud QM-Data 200 andmeprotsessoril. Nr. Nimetus Tavahind, Kampaaniahind, D PV-5110: XY-tasand: 200 x 100 mm KA-näiduseade ei ole kohustuslik Nr D Tavahind:

27 KÕVADUSMÕÕDIKUD DIGITAALNE JA ANALOOGDUROMEETER HARDMATIC HH-300 SEERIA Need kompaktsed digitaalsed/kellduromeetrid võivad katsetada erinevaid materjale: looduslik kummi, neopreen, polüestrid, PVC, nahk, Thiokol, nitriilkummi, vaha, vinüül, tselluloosatsetaadid, klaaspolüstüreen jne. Skaalad: Shore'i kõvadus A ja D Nr Tavahind: Nr Tavahind: Analoogse/digitaalse lugeriga mudelid: Nr. Mudel Skaala Mõõtmed (LxSxK) mm Kompaktne tüüp Pikk tüüp Digitaalne Analoog Tavahind, Kampaaniahind, HH-331 Shore'i kõvadus A 68 x 35 x HH Shore'i kõvadus A 68 x 34 x HH-332 Shore'i kõvadus A 59 x 41 x HH Shore'i kõvadus A 59 x 40 x HH-333 Shore'i kõvadus D 68 x 35 x HH Shore'i kõvadus D 68 x 34 x HH-334 Shore'i kõvadus D 59 x 41 x HH Shore'i kõvadus D 59 x 40 x STATIIVID HH-300 ei ole kaasas. Nr Tavahind: Need statiivid võimaldavad püsiva survega kõvaduse mõõtmist, tagades selle, et duromeetri surve mõjub detaili pinnale vertikaalselt kogu testi vältel. Igaüks võib sooritada korratavat kõvaduse mõõtmist tänu väiksemale inimlike eksimuste ja mõõtmiserinevuste võimalusele. Valikulised lisatarvikud (soovitatav) Nr. Nimetus Tavahind, Kampaaniahind, Mõõtestatiiv HH-333/334/337-01/ jaoks Mõõtestatiiv HH / jaoks Mõõtestatiiv HH-331/332 jaoks LEEB'I KAASASKANTAV KÕVADUSE KATSESEADE HH-411 See instrument on kõvaduse testimise lahendus suurte detailide korral Lihtne testprotseduuri läbiviimine Automaatne survesuuna tuvastamine Komplektis HLD-skaala löögiseadmed Testplokk kuulub komplekti Nr Tavahind: Standard mudel koos HLD surveseadmega Nr. Nimetus Surveseade Tavahind, Kampaaniahind, HH-411 HLD

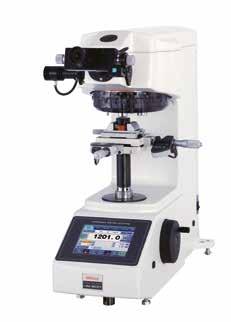

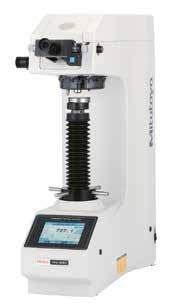

28 KÕVADUSMÕÕDIKUD VICKERSI KÕVADUSE TESTIMISE MASIN HV-110/ mm (5,7-tolline) värviline ekraan (tüüp A) parema nähtavusega, lihtsalt kasutatava kasutajaliidesega Kvaliteetsed objektiivid parima vaatluskujutise jaoks Elektromagnetiline katsekoormuse juhtimine kõigil mudelitel LED-valgustus pikendab tööiga ja pakub loomulike värvidega vaatluskujutist Toetab valikuliste katsekoormustega mikro-brinellit kuni 62,5 kgf, sõltuvalt mudelist. Koos 10x objektiiviga Vickersi süvend Nr. Nimetus Katsekoormused, kgf Tavahind, Kampaaniahind, D HV-110 A-tüüp D HV-120 A-tüüp 0, AAC x objektiiv AAC x objektiiv 880 Nr D Tavahind: ROCKWELL HR-530 Uus ja intuitiivselt juhitav kasutajaliides Mitme katsekoormuse tekitamine Rockwelli, Rockwelli pindmise ja Brinelli kõvaduse jaoks kuni 187,5 kg. Toetab Brinelli sügavuse mõõtmist, ISO plastiku testi ja Rockwelli alfatesti. HR-530 saab teostada mõõtmisi 47 erinevat kõvaduskatseskaalal. Tööala kõrgus 250 mm või 395 mm. Indentorhaara hoob lihtsustab sisepindadeni (min. ø 40 mm/ø 22 mm, kasutades valikulist teemantindentorit) ja välispindade pääsemist ning parima ülevaate saamist proovist. Reaalajas elektrooniline testjõu juhtimine tagab täpse koormamise ja kõrvaldab täielikult katsejõu ületamise. See võimaldab ka täpselt täita katseaja tsüklit. Saavutatakse suurepärane korratavus. Ajasäästlik pidevtestimise režiim, mis võimaldab järjekorras testimist, muutmata spindli asendit. Pidevtestimist saab juhtida jalglüliti abil. Automaatse peatamisega laua tõstmine ja automaatne eelkoormamine pakuvad stabiilset katsejõudude tekitamist. Rockwelli kaalud Rockwelli pindmised kaalud Indentor HRA, HRC, HRD HR15N, HR30N, HR45N Teemant HRB, HRF, HRG HR15T, HR30T, HR45T Kuul 1,5875 mm HRE, HRH, HRK HR15W, HR30W, HR45W Kuul 3,175 mm HRL, HRM, MRP HR15X, HR30X, HR45X Kuul 6,35 mm HRR, HRS, HRV HR15Y, HR30Y, HR45Y Kuul 12,7 mm Sisetestimse võimalus Nr Tavahind: Nr Tavahind: Nr. Nimetus Katsekoormused, kgf Maks. toorik kõrgus mm Rockwelli kaalud Brinelli skaalad Brinelli sügavusmõõdikuskaalad Plastist testskaalad Tavahind, Kampaaniahind, HR , HR - 530L 3-187,

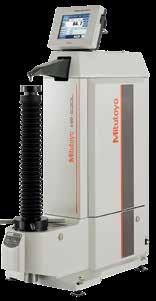

29 ÖKONOOMNE ROCKWELLI KÕVADUSE TESTIMISE MASINATE SEERIA HR-110MR/-210MR/-320MS/-430MR Raami ehitus tagab maksimaalse kliirensi detaili positsioneerimiseks, ainus nõue on tasane lauapind katseseadmete paigaldamiseks. Toetab Brinellit valikulise katsekoormusega kuni 187,5 kg 5 erinevat mudelit käsitsi juhitavast analoogseadmest poolautomaatse digitaalseadmeni: Käsitsi reguleeritav kaalumuutus HR jaoks Koormuse muutmine pöördnupu abil (mudel HR-400) Käsitsi katsekoormuse rakendamine (mudel HR-100) Motoriseeritud katsekoormuse rakendamine (mudel HR-200) Poolautomaatne toimimine (mudel HR-400) Nr. Nimetus Katsekoormused, kgf Tavahind, Kampaaniahind, HR-110MR 60/100/ D HR-210MR 60/100/ D HR-320MS 15/30/45/60/100/ D HR-430MR 60/100/ D HR-430MS 15/30/45/60/100/ DETAILI KINNITAMISE SEADE Nr Tavahind: Nr D Tavahind: Väldib katsekeha liikumist kõvaduse testimise ajal Ideaalne võllide ja lehtmaterjalist väljalõigete jaoks Sisemine ø klamber 18 mm Parima tulemuse saavutamiseks kasutage Mitutoyo indentorit Kohaldatav ainult HR-MR mudelitele Kinnitamise seade Nr. Nimetus Rakendusmudelid Tavahind, Kampaaniahind, K Kinnitamise seade HR-110MR, HR-210MR, HR-430MR MIKRO-VICKERSI KÕVADUSE TESTIMISE SEADMED HM-210A Kõrgjõudlusega kõvaduse katsetamise masin, mis kasutab kaasaegset tehnoloogiat ja on ideaalne kvaliteedikontrolli jaoks Puutetundliku ekraaniga juhtimine Elektromagnetiline jõu genereerimise süsteem Tipptasemel optiline süsteem kindlustab mõõtmise jäljendist kõrge kvaliteediga kujutisi. 10x ja 50x objektiivid komplektis manuaalne XY-tasand 25x25 mm kaasas Kruustangid on täiendav lisatarvik. Nr D-ASET Tavahind: Nr. Nimetus Katsekoormused, kgf Tavahind, Kampaaniahind, D-ASET HM-210A 0, Standardsed kruustangid 51 mm avaga

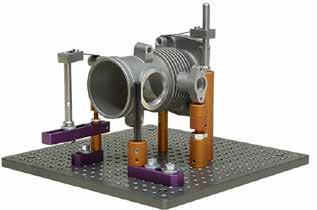

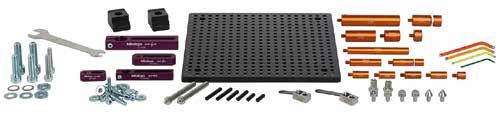

30 KINNITAMINE JA STIILUSED KAHE PLAADIGA CMM KINNITUSRAKISTE KOMPLEKT, eco-fix Kahe plaadiga süsteem lihtsustab ja kiirendab kordusmõõtmiste tegemist.plaat, millele kinnitatakse detail, on varustatud käepidemetega jaühenduskohtadega alumisel poolel ning seda saab kiiresti ja täpseltstatsionaarsele alusele paigutada.teise alusplaadi kasutamisega saab mõõtmist oluliselt kiirendada. Mõõtmisprogrammi töötamise ajal saab kinnitusrakisele paigaldadajärgmise detaili ning seega väheneb detaili vahetamisele kuluv aeg. Nr. K Tavahind: Nr. Nimetus Tavahind, Kampaaniahind, K eco-fix komplekt S koos laadimisseadme alusega Kinnituskomplekt väikeste ja keskmise suurusega detailide jaoks. Sealhulgas: Alusplaat 250 mm x 250 mm 58 eco-fix kinnitusdetaili, nt sulgurid, kohtspindlid, vedruklambrid, vastuvõtja alus, käepidemed ja tagavarapoldid CMM KINNITUSKOMPLEKT, eco-fix SEERIA Mitutoyo eco-fix kinnituskomplekti seeria on väga kiire ja taskukohane lahendus töödeldavate detailide kinnihoidmiseks CMM-il. Vaid paari minutiga on teie kinnitusrakis valmis mõõtmiseks. Seetõttu on eco-fix suurepärane alternatiiv spetsiaalselt valmistatud rakistele. Sobib kõigile CMM-kaubamärkidele Ehitage oma individuaalsed kinnitusrakised ainult 20 minutiga! Paindlikud moodulsüsteemid Kiire ja taskukohane Sobib erinevate detailide või muude mõõteriistade jaoks Lihtne kohandamine vastavalt toote muutustele M6 keermega muster Ostke üks komplekt iga detaili jaoks Küsige ka eco-fix laienduskomplekte! Nr. Nimetus Tavahind, Kampaaniahind, K eco-fix S Kinnituskomplekt väikeste ja keskmise suurusega detailide jaoks. Sealhulgas: Alusplaat 250 mm x 250 mm 58 eco-fix klamberelementi, nt sulgurid, positsioneerimistihvtid, vedruklambrid K eco-fix L Kinnituskomplekt keskmise ja suure suurusega detailide jaoks. Sealhulgas: Alusplaat 500 mm x 400 mm 97 eco-fix klamberelementi, nt sulgurid, positsioneerimistihvtid, vedruklambrid Nr. K Tavahind:

31 CMM KINNITUSRAKISEKOMPLEKT, Quick-Rail Quick-Rail on ideaalne valik nii suurte kui ka väikeste detailide kiireks kinnitamiseks. See koosneb 3 raamist, mida saab individuaalselt detailide positsioneerimiseks kasutada. Seeria Eco-Fix sulgureid ja tihvte kasutatakse detaili kolme-punkti-toe loomiseks. Lisaks saab Quick-Raili-i suurepäraselt kombineerida Eco-Fix seeriaga, et luua korratavate asenditega kinnitusi. Nr. Nimetus Tavahind, Kampaaniahind, K550914S Quick-Rail Väga paindlik kinnituskomplekt, mis sisaldab: 1 raam, 800 mm 2 raami, 500 mm 5 plaati 21 Eco-Fix klamberelementi, nt sulgurid, positsioneerimistihvtid, vedruklambrid Nr. K550914S Tavahind: Nr. Nimetus Tavahind, Kampaaniahind, K K Stiiluste komplekt M2 Starter Sondisüsteemide TP20 või TP200 jaoks. Sealhulgas: 4 stiilust otsa läbimõõduga ø 1 mm kuni ø 4 mm 2 pikendust, 10 mm ja 20 mm Stiiluse koostepikkus kuni 50 mm Stiiluste komplekt M3 Starter Sondisüsteemide SP25M jaoks. Sealhulgas: 5 stiilust otsa läbimõõduga ø 1 mm kuni ø 5 mm 2 pikendust, 20 mm ja 35 mm Stiiluse koostepikkus kuni 55 mm Nr. K Tavahind: Tasuta veebiseminar! Pinnakareduse mõõtmine Tasuta veebiseminar! Kava: REGISTREERUGE TASUTA VEEBISEMINARILE! Osalege meie tasuta veebiseminaril! Pinnakareduse mõõtmise ja analüüsi alused ning õppige pinnaprofiilide tähendust, libisevate ja mittelibisevate süsteemide eeliseid ning kohaldamise võimalusi, stiiluse konfiguratsiooni ja mõõtmise tingimusi. Viige end kurssi kareduse parameetrite kasulikkusega, ISO-ga ühildumise reeglitega, asjakohaste standarditega ning sellega kuidas kasutada tehnilisi jooniseid. Kuupäev/kellaaeg: 8. veebruar 2019 kell CET Keel: inglise Registreerimine: järgige QR koodi või: eu/en_us/news-and-events/freewebinar-2019/ 31
