EISEMANN ugunsdzēsības, militāro un glābšanas dienestu aprīkojums. DIN produkti

Transcript

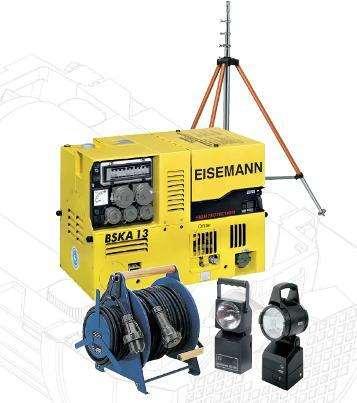

1 EISEMANN ugunsdzēsības, militāro un glābšanas dienestu aprīkojums DIN produkti ε

2 DIN aprīkojums DIN aprīkojuma klāstā speciālajiem dienestiem ir šāds ekipējums: Apgaismojuma aprīkojums Kabeļu spoles Tripodi un teleskopiskie masti Speciālo dienestu aprīkojums atbilst ugunsdzēsības un glābšanas dienestu standarta DIN prasībām Militārajām vajadzībām ražotais aprīkojums ražots saskaņā ar NATO standarta AQAP13 prasībām Elektrības ģeneratori

3 EISEMANN apgaismojuma aprīkojuma tehnisko standartu rādītāji Apgaismojuma aprīkojums ir speciāli izstrādāts darbam eksplozīvi bīstamās zonās atbilstoši šo prasību standartiem DIN ; EN 50014/VDE 0171 EEx e ib II C T4. PTB Ex-94. C Atsevišķi modeļi pārsniedz standartu prasības un atbilst daudz augstākām prasībām, piemēram: prožektors HSE 10, darba ilgums apgaismojumam 4h, standarta prasības ne mazāk kā 2h prožektors HSE 10, apgaismojuma intensitāte cd, standarta prasības ne mazāk kā cd Aprīkojumam ir virkne drošības risinājumu, kā piemēram: akumulatora izlādes aizsardzība krītoties akumulatora uzlādes līmenim, prožektora gaisma pārslēdzas uz ekonomisko lampu, kas nodrošina nepārtrauktu apgaismojumu un izslēdz situācijas, kad negaidīti tiek pārtraukts apgaismojums prožektora bojājuma avārijas režīms - automātiska ekonomiskās lampas ieslēgšanās, gadījumos, ja tiek bojāts pamat apgaismojums

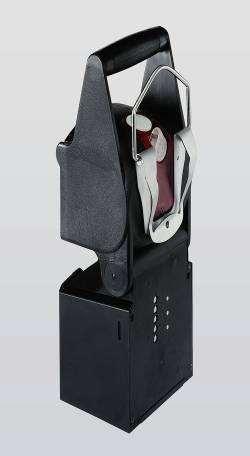

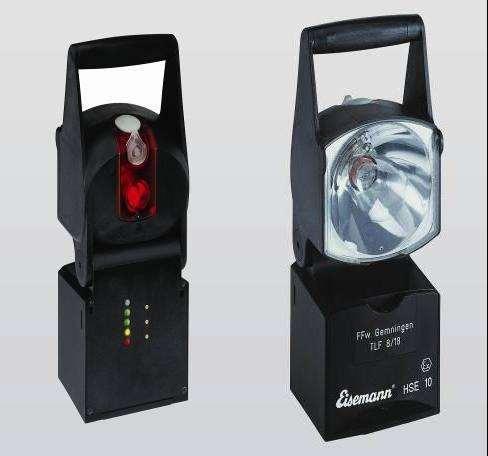

4 DIN apgaismojuma aprīkojums (I) EISEMANN HSE 10

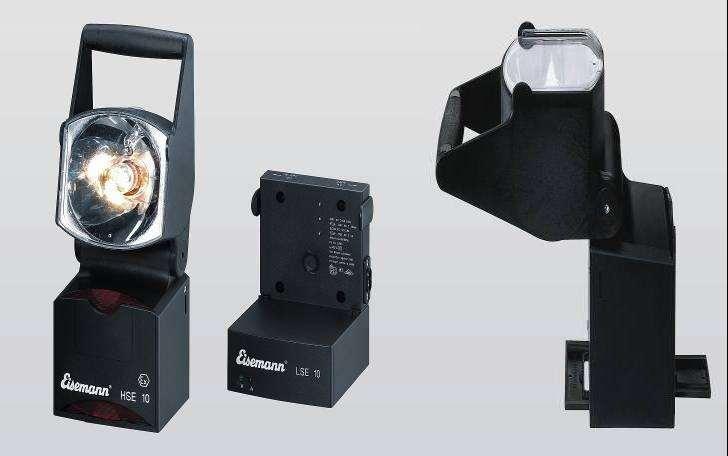

5 DIN apgaismojuma aprīkojums (II) EISEMANN HSE 10 + LSE 10

6 DIN apgaismojuma aprīkojums (III) EISEMANN HSE 10 + LSE 10 Sprādziendrošs II 2 G EEX e ib IIC T4 _ II 2D IP65 Prožektors un lādētājs atbilst e1*72/245*95/54*3406*00 Drīkst izmantot sprādzienbīstamās zonās 1; 2 un zonās 21; 22 Komplektā akumulators LSE 10 Uzlādes indikators. Izlādes aizsardzība Prožektora bojājuma avārijas režīms (automātiska ekonomiskās lampas ieslēgšanās) Vienas rokas vadības iespēja pārnēsājot prožektoru (gaismas režīmu un fokusu maiņa) LSE 10 lādētājs nav sprādziendrošs Prožektora korpuss triecienizturīgs Darba ilgums prožektoram 3.5h Darba ilgums signālgaismai 8h Apgaismojuma attālums (m) Apgaismojuma jauda (cd) Reflektora ekrāns (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar akumulatoru (kg) Prožektors Xenon Ekonomiskā lampa 100 1lux x98 uz priekšu 20, atpakaļ 90 IP x346x V/3.2W 4V/1.1W

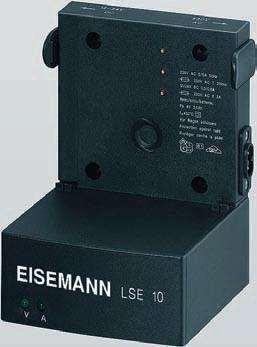

7 DIN apgaismojuma aprīkojums (IV) EISEMANN LSE 10 Prožektoru lādētājs kadmija niķeļa akumulatoriem Nav sprādziendrošs Plastmasas korpuss V, DC automašīnā 230C, AC elektrotīklā Izmēri (mm) 152x145x135 Svars (kg) 0.7 Savietojams arī ar šādiem EISEMANN prožektoru modeļiem: HSE 5 HSE 7 HSEL 7 HSE 5 pilna uzlāde HSE 7; HSEL 7 pilna uzlāde 10h 14h

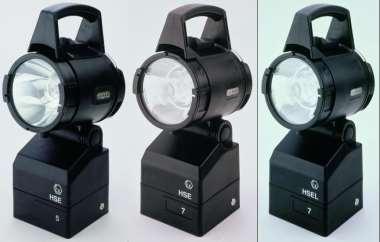

8 DIN apgaismojuma aprīkojums (V) EISEMANN HSE 5; HSE 7 Sprādziendrošs - EN 50014/VDE 0171 EEX x ib C T4 PTB sertifikāts Nr. EX 94.C.2049 Niķeļa kadmija akumulators Uzlādes indikators. Izlādes aizsardzība Ekonomiskais gaismas režīms, ja pievienots lādētājs Signālgaisma Korpuss - triecienizturīgs, antistatisks Darba ilgums prožektoram HSE5 Xenon HSE7 Halogen HSE7 Xenon Darba ilgums signālgaismai HSE5 Xenon HSE7 Halogen HSE7 Xenon Apgaismojuma attālums (m) Svars ar akumulatoru (kg) Reflektora diametrs (mm) Drošības klase Izmēri (mm) Prožektora galvas stāvokļi 5h Prožektors HSE5 Xenon 6.5h Prožektors HSE7 Halogen 8h Prožektors HSE7 Xenon Ekonomiskā lampa 20h Ekonomiskās lampas 23h darba ilgums (h) 23h HSE5/HSE7-100/110 1lux HSE5 1.8, HSE IP x325x147 uz priekšu - 20, atpakaļ V/4 W 5.5V/5.5W 4.8V/4 W (pēc izvēles) 4.8V/1.5W HSE5 15 HSE7 20

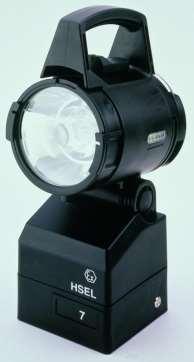

9 DIN apgaismojuma aprīkojums (VI) EISEMANN HSEL 7 Sprādziendrošs - EN 50014/VDE 0171 EEX x ib C T4 PTB sertifikāts Nr. EX 94.C.2049 Niķeļa kadmija akumulators Uzlādes indikators. Izlādes aizsardzība Ekonomiskais gaismas režīms, ja pievienots lādētājs Signālgaismas režīms Iebūvēts 230V AC lādētājs Korpuss - triecienizturīgs, antistatisks Darba ilgums prožektoram Halogen 6.5h ar cēlgāzi 8h Darba ilgums signālgaismai Halogen 23h ar cēlgāzi 23h Apgaismojuma attālums (m) Reflektora diametrs (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar akumulatoru (kg) Prožektors Halogen Prožektors ar cēlgāzi Ekonomiskā lampa Ekonomiskās lampas darba ilgums (h) lux 100 uz priekšu 20, atpakaļ 90, IP x 325x V/5.5 W 4.8V/4W (pēc izvēles) 4.8V/1.5 W 20

10 DIN apgaismojuma aprīkojums (VII) EISEMANN LSE 12/24 EISEMANN LS 230 Automašīnas lādētājs V, DC Plastmasas korpuss HSE 5 pilna uzlāde 10h HSE7; HSEL 7 pilna uzlāde 14h Izmēri (mm) 152x145x135 Svars (kg) 0.7 Nevar izmantot sprādzienbīstamā zonā Elektrotīkla lādētājs 230 V, AC (50/60Hz) Plastmasas korpuss HSE 5 pilna uzlāde 10h HSE7; HSEL 7 pilna uzlāde 14h Izmēri (mm) 164x151x111 Svars (kg) 1.3 Nevar izmantot sprādzienbīstamā zonā

11 DIN apgaismojuma aprīkojums (VIII) EISEMANN HEB 100 EN; HEBL 100 EN Sprādziendrošs - EN 50014/VDE 0171 EEX x ib C T4 PTB sertifikāts Nr. EX 94.C.1040 HEB 100 EN - AES 91.1_12730, # TUV-A nr.ex-93.c.056 Niķeļa kadmija akumulators. Uzlādes indikators. Izlādes aizsardzība. Prožektora un ekonomiskās lampas signālgaismas režīms Prožektors darbojas arī uzlādes laikā Signālgaismas režīms. Triecienizturīgs korpuss Ekonomiskajā režīmā iespējams izmantot sprādzienbīstamā zonā ar lādētāju LN 507 Darba ilgums prožektoram HEB100EN 8h HEBL100EN 7h Darba ilgums signālgaismai HEB100EN 23h HEBL100EN 20h Apgaismojuma attālums (m) Apgaismojuma jauda (cd) Reflektora ekrāns (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar akumulatoru (kg) Prožektors Xenon Ekonomiskā lampa Ek. lampas darba ilgums (h) pastāvīgs režīms signālgaisma 100 1lux virs cd (pēc 4h darba) 100x100 uz priekšu 20, atpakaļ 90 IP x302x151 HEB100EN 1.9; HEBL100EN V/4 W 4.8V/1.5 W HEB100EN 22; HEBL100EN 19 HEB100EN 80; HEBL100EN 69

12 DIN apgaismojuma aprīkojums (IX) EISEMANN HS 4Ex Sprādziendrošs II 2 G EEX e ib IIC T4 Prožektors darbam sprādzienbīstamās zonās Nr.1 un Nr.2 Prožektora bojājuma avārijas režīms (automātiska ekonomiskās lampas ieslēgšanās) Svina akumulators Uzlādes indikators. Izlādes aizsardzība Signālgaisma Triecienizturīgs korpuss Darba ilgums prožektoram Darba ilgums signālgaismai 6h 12h Apgaismojuma attālums (m) Apgaismojuma jauda (cd) Reflektora diametrs (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar akumulatoru (kg) Prožektors Halogen Ekonomiskā lampa 100 m 1 lux uz priekšu 20, atpakaļ 20 IP x280x V/2W 3.7V/1.1W

13 DIN apgaismojuma aprīkojums (X) EISEMANN Ladestation Automašīnas lādētājs 12/24 V, DC Elektrotīkla lādētājs 230 V, AC (50Hz) Plastmasas korpuss HS 4Ex pilna uzlāde 15 18h Izmēri 108x123x60mm Svars 0.9kg Nevar izmantot sprādzienbīstamā zonā Automātiska sprieguma kontrole, ja akumulatora spriegums zemāks par 11.8V vai 23.6V, tad attiecīgi uzlāde beidzas, kas neļauj nosēdināt autotransporta akumulatoru

14 DIN apgaismojuma aprīkojums (XI) EISEMANN HS 10 +LS 10 Svina akumulators Uzlādes indikators. Izlādes aizsardzība Signālgaismas režīms Triecienizturīgs korpuss Ekonomiskais gaismas režīms, ja pievienots lādētājs Vienas rokas vadības iespēja pārnēsājot prožektoru (gaismas režīmu un fokusu maiņa) Darba ilgums prožektoram 3.5h Darba ilgums signālgaismai 3.5h Apgaismojuma attālums (m) Apgaismojuma jauda (cd) Reflektora ekrāns (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar akumulatoru (kg) Prožektors Xenon Ekonomiskā lampa 100 1lux x98 uz priekšu 20, atpakaļ 90 IP x346x V/3.2W 4V/1.1W

15 DIN apgaismojuma aprīkojums (XII) EISEMANN LS 10 Automašīnas lādētājs Elektrotīkla lādētājs Poliamīda korpuss HS 10 pilna uzlāde Izmēri (mm) Svars (kg0 Drošības klase Nevar izmantot sprādzienbīstamā zonā 12/24 V, DC 230 V, AC (50Hz) 10 12h 10x150x IP54 Automātiska sprieguma kontrole, ja akumulatora spriegums zemāks par 11.7V vai 23V, tad attiecīgi uzlāde beidzas, kas neļauj nosēdināt autotransporta akumulatoru

16 DIN apgaismojuma aprīkojums (XIII) EISEMANN HB 100, H 100, H 100 G Niķeļa kadmija akumulators Uzlādes indikators. Izlādes aizsardzība Signālgaismas režīms Triecienizturīgs korpuss Prožektora un ekonomiskās lampas signālgaismas režīms Iespējams prožektora režīms, ja pievienots lādētājs (L507; LN507) Apgaismojuma attālums (m) Reflektora ekrāns (mm) Prožektora galvas stāvokļi Drošības klase Izmēri (mm) Svars ar/bez akumulatora (kg) Prožektors ar cēlgāzi Ekonomiskā lampa Ek. lampas darba ilgums (h) pastāvīgs režīms signālgaisma Darba ilgums prožektoram (h) Darba ilgums signālgaismai (h) 125 1lux 100x100 uz priekšu 20, atpakaļ 90 IP x302x / V/8 W 4.8V/1.5 W

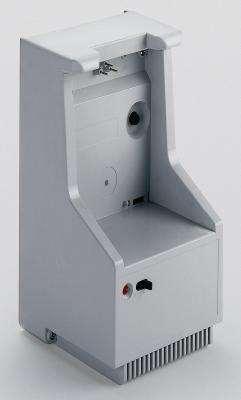

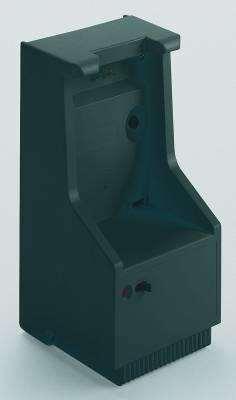

17 DIN apgaismojuma aprīkojums (XIV) EISEMANN L 507, LN 507 Elektrotīkla lādētājs 230 V, AC (50Hz) Avārijas apgaismojuma režīms ar sērijas prožektoriem HB, HEB-EN, atbilstoši VDE 0108 (tikai LN 507) Lādētājs atbilst šādu modeļu prožektoriem: H, HB, HEB-EN Skābju un sārmu izturīgs korpuss Ieslēgšanas/izslēgšanas slēdzis Pilna uzlāde 14h Izmēri (mm) 137x 237x140 Svars (kg) 2.1

18 DIN apgaismojuma aprīkojums (XV) EISEMANN HB 90 Svina akumulators Uzlādes indikators Izlādes aizsardzība Prožektora signālgaismas režīms Triecienizturīgs korpuss Ekonomiskās gaismas režīms, ja pievienots lādētājs Darba ilgums prožektoram Darba ilgums signālgaismai Apgaismojuma attālums (m) Apgaismojuma jauda (cd) Reflektora diametrs (mm) Prožektora galvas stāvokļi Drošības klase 3.5h Izmēri (mm) Svars ar akumulatoru (kg) 7h Prožektors Halogen Ekonomiskā lampa 100 1lux uz priekšu 15, atpakaļ 90 IP x315x V/3.4 W 3.7V/1.1 W

19 DIN apgaismojuma aprīkojums (XVI) EISEMANN Charging unit (HB 90) Elektrotīkla lādētājs 230 V, AC (50Hz) Automobiļa lādētājs 12V/24V DC Poliamīda korpuss Pilna uzlāde 15-18h Izmēri (mm) 111x 167x98 Svars (kg) 0.5 Automātiska sprieguma kontrole, ja akumulatora spriegums zemāks par 11.7V vai 23V, tad attiecīgi uzlāde beidzas, kas neļauj nosēdināt autotransporta akumulatoru

20 Bīstamu vietu klasifikācija Saskaņā ar Eiropas parlamenta un padomes direktīvu 1999/92/EK Klasifikācijas sistēma tiek piemērota vietās, kur veikti drošības pasākumi saskaņā ar direktīvas 3., 4., 7. un 8. pantu. Zona 0 Zona 1 Zona 2 Zona 20 Zona 21 Zona 22 Sprādzienbīstama vide, kurā ir gaisa maisījums ar viegli uzliesmojošu vielu gāzes, tvaiku vai sīku gaisa pilienu formā. Šāds gaisa maisījums pastāv: - visu laiku;- ilgus laikposmus, -bieži. Sprādzienbīstama vide, kurā ir gaisa maisījums ar viegli uzliesmojošu vielu gāzes, tvaiku vai sīku gaisa pilienu formā. Šādas vides rašanās risks pastāv, veicot parastas darbības. Sprādzienbīstama vide, kurā ir gaisa maisījums ar viegli uzliesmojošu vielu gāzes, tvaiku vai sīku gaisa pilienu formā. Šādas vides rašanās risks pastāv, veicot īpašas darbības, bet, ja tā rodas, pastāv tikai īsu laika periodu. Vieta, kur gaisā ir sprādzienbīstama vide viegli uzliesmojošu putekļu mākoņa formā: - pastāvīgi; -ilgus laikposmus; - bieži. Vieta, kur gaisā ir sprādzienbīstama vide viegli uzliesmojošu putekļu mākoņa formā un var rasties dažreiz, veicot parastas darbības. Vieta, kur gaisā ir sprādzienbīstama vide viegli uzliesmojošu putekļu mākoņa formā un nevarētu rasties, veicot parastas darbības, bet, ja tā rodas, pastāv tikai īsu laikposmu.

21 Iekārtu atbilstības apzīmējums sprādzienbīstamām vidēm Apzīmējums Apraksts Zona Ex d Ugunsdrošs (sprādziendrošs) korpuss 1, 2 Ex e Paaugstināta drošība 1, 2 Ex ia Būtiski drošs (Intrinsically Safe) 0, 1, 2 Ex ib Būtiski drošs (Intrinsically Safe) 1, 2 Ex o Eļļas immersija (Korpusā ir daļas ar eļļas pildījumu) 2 Ex p Hermetizēta aparatūra 1, 2 Ex q Pulvera (smilšu) pildījums 2 Ex m Iekapsulēts 1, 2 Ex n or Ex N Neizraisa vai parasti nav dzirksteļošanas 2

22 Iekārtu temperatūras klase Maks. virsmas temp C Temperatūras klasifikācija Ziemeļamerika Eiropa 450 T1 T1 300 T2 T2 280 T2A T2B T2C T2D T3 T3 180 T3A T3B T3C T4 T4 120 T4A T5 T5 85 T6 T6 Temperatūras klase nosaka maksimālo iekārtas virsmas temperatūru pie kuras iekārta saglabā savas darba spējas. Temperatūras klases ir definētas ārējās vides robežās no -20 C līdz +40 C, ja speciāli nav norādīts savādāk Virsmas platība T4 Klasifikācija < 20mm 2 Virsmas temp. < 275 C >20mm 2 <1 0cm 2 >20mm 2 Virsmas temp. <200 C Jaudas izkliede <1..3 W pie 40 C ārējā vidē Jaudas izkliede <1..2 W at 60 C ārējā vidē Jaudas izkliede <1.0 W at 80 C ārējā vidē

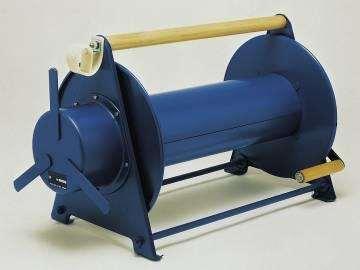

23 Kabeļu spoles (I) EISEMANN KSA 20 Komplektācija bez kabeļa Atbilst DIN formātam A1. Lokšņu tērauda spole ar zilas lakas klājumu. 5 kontaktligzdas: 3 fāzes + nulle + zemējums. Kontaktligzdas un kontaktmezgli ir pievienoti. Šarnīrsavienojuma svira ir ietverta spolē. Komplektācija ar kabeli 35m H07 RN-F5G2,5. Kab. gumijas apvalks. Papildus 5m spole. CEE savienojumi (3 fāzes + nulle + zemējums, ūdensdrošs izpildījums) nodrošina 400V; 16A ar kabeli 50m Tinuma platums (mm) Maks. strāva Drošības klase ar kabeli 55m 220 līdz 16 A IP24; DIN x374x375 Izmēri (mm) Svars (kg) bez kabeļa ar kabeli 35m

24 Komplektācija ar kabeli 50m H07 RN- F3G2,5. Kab. gumijas apvalks. Papildus 5m spole. Savienojumi atbilst DIN 49442/49443 (16 A, 2 fāzes + zemējums, ūdensdrošs izpildījums). Komplektācija ar kabeli 55m H07 RN- F5x2,5. Kab. gumijas apvalks. Papildus 5m spole. Savienojumi atbilst DIN /

25 Kabeļu spoles (II) EISEMANN KSA 42 Komplektācija bez kabeļa Atbilst DIN formātam A2. Lokšņu tērauda spole ar zilas lakas klājumu. 5 kontaktligzdas: 3 fāzes + nulle + zemējums. Kontaktligzdas un kontaktmezgli ir pievienoti. Šarnīrsavienojuma svira ir ietverta spolē. Tinuma platums (mm) Maks. strāva Drošības klase Izmēri (mm) Svars (kg) bez kabeļa ar kabeli 50m ar kabeli 55m 440 līdz 32 A IP24; DIN x374x Komplektācija ar kabeli 50m H07RN-F5G2,5. Kab. gumijas apvalks. Papildus 5m spole. CEE kontakti (3 fāzes + nulle + zemējums, ūdensdrošs izpildījums) nodrošina 400V; 16A Komplektācija ar kabeli 50m H07RN-F5G4. Kab. gumijas apvalks. Papildus 5m spole. CEE kontakti (3 fāzes + nulle + zemējums, ūdensdrošs izpildījums) nodrošina 400V; 32A

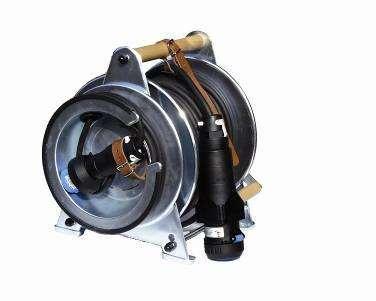

26 Kabeļu spoles (III) EISEMANN KSA 20 Ex Tinuma platums (mm) Maks. strāva Izmēri (mm) Svars (kg) ar kabeli 35m ar kabeli 50m 220 līdz 16 A 310x374x Komplektācija ar kabeli 35m H07RN-F5G2,5. Kab. gumijas apvalks. Papildus 5m spole. CEE 3 fāžu kontakti. Aprīkojums atbilst standartam EEX de II C T6. 400V, 16A, 5P. Komplektācija ar kabeli 50m H07RN-F5G2,5. Kab. gumijas apvalks. Papildus 5m spole. CEE 3 fāžu kontakti. Aprīkojums atbilst standartam EEX de II C T6. 230V, 16A, 5P.

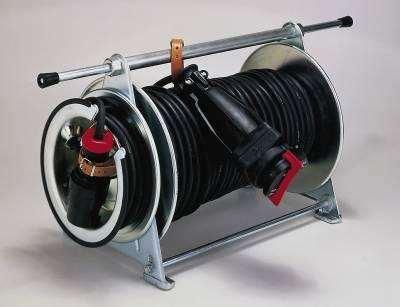

27 Kabeļu spoles (IV) EISEMANN KSA 42 Ex Tinuma platums (mm) Maks. strāva Izmēri (mm) Svars (kg) bez kabeļa ar kabeli 50m 440 līdz 16 A 310x374x Komplektācija ar kabeli 50m H07RN-F5G2,5. Kab. gumijas apvalks. Papildus 5m spole. CEE 3 fāžu kontakti. Aprīkojums atbilst standartam EEX de II C T6. 400V, 16A, 5P.

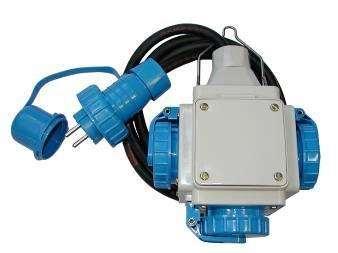

28 Kabeļu spoles (V) 1.5 m savienojuma kabelis H07RN-F3G2,5 ar aizveramu rozeti 230V. 3 aizveramas rozetes, ūdensizturīgas ar drošības klasi IP 68. Svars apm. 1.2 kg. Elektrisko kabeļu kapacitāte Tips KSA 20 KSA 20 Ex KSA 42 KSA 42 Ex H07 RN-F 3G1,5 80m - 156m - H07 RN-F 3G2,5 60m - 115m 115m H07 RN-F 5G2,5 40m 35m 80m 80m H07 RN-F 5G m 50m H07 RN-F 2x2,5 55m - - -

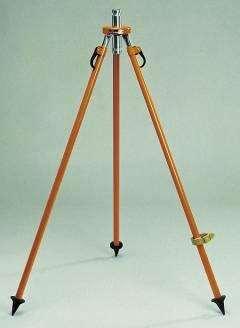

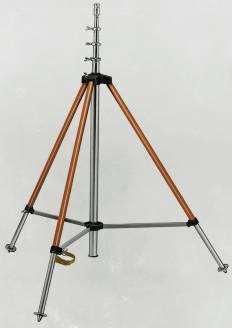

29 Tripodi, masti (I) EISEMANN LZU 13; LZU 15 Darba pozīcijas augstums (m) LZU LZU Augstums neizvērstam (m) LZU LZU Maks. ekipējuma svars (kg) LZU13 5 LZU15 20 Svars (kg) LZU13 5 LZU15 15 LZU13 atbilst DIN LZU15 atbilst DIN Komplektējas ar trīs 7m atsaitēm

30 Tripodi, masti (II) Aksesuāri, prožektoru rāmji

31 Jauda EISEMANN elektrības ģeneratoru tehnisko standartu rādītāji (I) Visi norādītie jaudas lielumi ir noteikti saskaņā ar Eiropas un starptautiskajām normām Jaudas lielums tiek norādīts kilovatos (kw) vai kilovoltampēros (kva) Elektrības ģeneratoru tehniskajos parametros tieknorādītifaktiskiestartastrāvulielumi, kamēr citi ražotāji norāda tikai kopējo informāciju EISEMANN elektrības ģeneratoru dokumentācijā norādīts maksimālais starta strāvas lielums ampēros (A), ja cos φ = 0.6, kas atbilst elektromotora pieslēgumam ar ļoti lielu starta strāvu Sprieguma un frekvences nobīdes Strāvas frekvences stabilitāte un izejošā sprieguma lielumi atbilst standartiem DIN 6280 / ISO 8528 Izejošā sprieguma izmaiņas visā diapazonā bez elektroniskajiem regulatoriem nepārsniedz + 10%, kas atbilst DIN 6280 d.10 / ISO 8528 d.8 EISEMANN ģeneratoriem ar jauktas ierosmes sistēmu šis rādītājs ir + 8%, bet ģeneratoriem EISEMANN High Protection + 5%. Elektromagnētiskā saderība Visi EISEMANN elektrības ģeneratori atbilst elektromagnētiskās saderības kategorijai N, kas ir saskaņā ar standartu VDE 0875 d.3 un VDE 0879 d.1

32 EISEMANN elektrības ģeneratoru tehnisko standartu rādītāji (II) Elektroģenerators EISEMANN elektrības ģeneratoros tiek izmantoti sinhronie bezsuku vienfāzu ģeneratori Sinhronie trīsfāzu ģeneratori tiek aprīkoti ar digitālo regulēšanas sistēmu vai jauktas ierosmes regulēšanas sistēmu. Šādu ģeneratoru izmēri par 50% var pārsniegt citu veidu ģeneratorus. Tas nodrošina lielu jaudas rezervi, pieslēdzot induktīvās slodzes un nodrošina ilgu kalpošanas laiku Nominālie sprieguma un strāvas parametri, sakaršanas pakāpe, izolācijas klase un noturība pret īssavienojumiem atbilst standartiem VDE 0530 d.1; VDE 6280 d.10 vai ISO 8528 d.8 Ja ir plānots elektrības ģeneratoram pieslēgt jaudīgus elektromotorus, tad vislabākais risinājums ir EISEMANN elektrības ģeneratori ar sinhronajiem ģeneratoriem Elektrodrošība EISEMANN elektrības ģeneratori atbilst visām spēkā esošajām Eiropas un starptautiskajām normām. Visas strāvu vadošās daļas, kurās var būt maiņspriegums virs 25V vai pastāvīgs spriegums virs 60V, ir izolētas no pieskaršanās Patērētāja aizsardzība no elektriskā trieciena tiek nodrošināta ar speciālām aizsardzības iekārtām, kas atbilst standartam VDE 0100 d.551. Visas metāliskās ģeneratora korpusa daļas tiek savienotas ar pieslēgtā patērētāja metāla daļām, izmantojot lokanu vadītāju. Savienojums ir veikts caur aizsargkontaktu elektrības rozetē. Šajā gadījumā lokanais vadītājs izlīdzina potenciālus un nekādi citi aizsardzības līdzekļi nav nepieciešami

33 EISEMANN elektrības ģeneratoru tehnisko standartu rādītāji (III) Izolācijas kontroles sistēma EISEMANN elektrības ģeneratori, kuri ir piemēroti darbam gāzes un ūdens saimniecībās, papildus ir aprīkoti ar izolācijas kontroles sistēmām, kas atbilst DVGW GW 308 prasībām daudz augstāka drošība veicot celtniecības darbus un montāžas darbus gāzes un ūdens cauruļu sistēmām visu pieslēgto slodžu kontrole, kas nodrošina iekārtu barošanu, veicamo darbu laikā nav jāveic īpaši iekārtu sazemējumu pasākumi palielināts savienojošo līniju kabeļu garums, iespējams līdz 250m izolācijas kontroles sistēmas pārbaudes slēdzis automātiska slodzes atslēgšanas, ja kontroles sistēma fiksē bojājumus Ārējās vides faktoru iedarbības aizsardzība Aizsardzība no pieskaršanās strāvu vadošām daļām, nevēlamu cietu priekšmetu un ūdens nokļūšana iekārtā atbilst šādiem standartiem: ģeneratora drošības pakāpe atbilst standartam DIN/VDE 0530, savienojumu kārba atbilst DIN/VDE 0470 EISEMANN ģeneratoriem, atbilstoši DIN 6280 d.10, ir drošības klase IP54. Šādi drošības klases nosacījumi, atbilstoši VDE 0100/DIN d. 704, atbilst prasībām, kas ļauj veikt darbus celtniecības nozarē pie jebkuriem meteoroloģiskajiem apstākļiem

34 EISEMANN elektrības ģeneratoru tehniskie rādītāji un standarti (IV) Dzinēji EISEMANN elektrības ģeneratori komplektējas ar pasaules labāko ražotāju iekšdedzes dzinējiem. Dzinēji nodrošina optimālu griezes momentu pie mazām slodzēm, pateicoties augstam maksimālo apgriezienu rādītājam /3150 apgr.min. Benzīna dzinēju modeļi tiek izvēlēti tikai ar augšējo vārstu izvietojumu OHV (overhead valve). OHV priekšrocības: augsta drošība un ilgs kalpošanas laiks ekonomiskums, zems trokšņu līmenis izplūdes gāzu zems toksiskums, tādiem dzinēju tipiem kā Low Noise un Super Silent optimāli startēšanas parametri un neapkalpojama elektroniskā aizdedzes sistēma Elektrības ģeneratori komplektējas ar dzinējiem, kuri ir aprīkoti ar dzinēja aizsardzības sistēmām: vairāku modeļu benzīna dzinējos tiek kontrolēts eļļas līmenis karterī. Dzinēja kontroles sistēma atslēdz dzinēju, ja kartera eļļas līmenis ir zem normas Gan benzīna dzinējos, gan dīzeļa dzinējos kontroles sistēma atslēdz motoru, ja krītas eļļas spiediena optimālais līmenis dzinēja eļļošanas sistēmā Portatīvie elektrības ģeneratori pamatā komplektējas ar benzīna dzinējiem un tiek rekomendēti periodiskai ekspluatācijai Stacionārie vidējas un lielas jaudas elektrības ģeneratori komplektējas ar dīzeļa dzinējiem un nodrošina ilgāku kalpošanas laiku un lielu nepārtrauktas darbības laiku Mazākas jaudas elektrības ģeneratori komlektējas ar dīzeļdzinējiem, kas aprīkoti ar automātisko dekompresijas sistēmu vieglākai motora startēšanai

35 EISEMANN elektrības ģeneratoru tehniskie rādītāji un standarti (V) Trokšņu līmenis Trokšņu līmenis tiek mērīts db(a). Elektrības ģeneratori, kuri, atbilstoši CE standartiem ir sertificēti darbiem celtniecībā, tiek apzīmēti ar ε. Šādi elektrības ģeneratori atbilst direktīvām 84/532 EWG un 84/536 EWG ε EISEMANN ir elektrības ģeneratoru modeļi, kas ir apzīmēti ar Blue Angel marķējumu. Šādiem modeļiem trokšņu līmenis nepārsniedz 70 db(a) CE EISEMANN produkcija tiek ražota atbilstoši CE prasībām šajā nozarē. Katram elektrības ģeneratora modelim ir sertifikāts, kas apliecina tā atbilstību CE normām

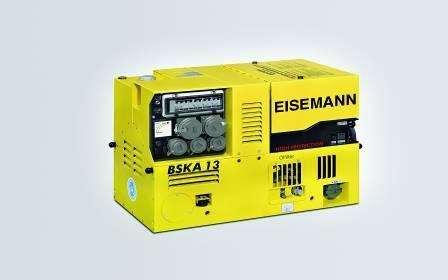

36 DIN elektrības ģeneratori (I) EISEMANN BSKA 13EV SS ε 3~cos φ 0.8 VA ~cos φ 0.8 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 18.6 Maks. strāva 1~ A 48 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos φ 0.6 (20% sprieguma kritums) A 3~ A 1~ Super Silent Frekvence Hz 50 Ģeneratora drošības klase IP 54 Variospeed Ģenerators Dzesēšana Sinhr., el.reg. gaiss Motors B&S Svars kg 150 (bez ak.) Izmēri mm 820x440x580 Trokšņu līmenis Lwa db(a) 91 Trokšņu līmenis db(a) 59 Divas 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 izbīdāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma Cilindru skaits 2 apgriezieni rpm 1800/3150 Degviela benzīns Eļļa l 1.7 Jauda kw 13.8 Dzesēšana gaiss Degv. tilp. l 12 Darba laiks (3/4) h 3

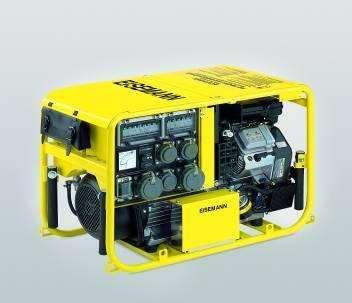

37 DIN elektrības ģeneratori (II) EISEMANN BSKA 6.5; BSKA 6.5 Variospeed ε 3~cos φ 0.8 VA ~cos φ 1.0 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 9.3 Maks. strāva 1~ A 21.7 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos φ 0.6 (20% sprieguma kritums) A 3~ A 1~ Frekvence Hz 50 Ģeneratora drošības klase IP 54 Ģenerators Dzesēšana Sinhr., el.reg. gaiss Svars kg 118 Izmēri mm 700x440x580 Trokšņu līmenis Lwa db(a) 96 Trokšņu līmenis db(a) 68 (62 Variospeed) Viena 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 nolokāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma. Rāmis ar lietus aizsardzību. Motors B&S Cilindru skaits 2 apgriezieni rpm Degviela benzīns Eļļa l 1.7 Jauda kw 8.8 Dzesēšana gaiss Degv. tilp. l 10.5 Darba laiks (3/4) h 4.8

38 DIN elektrības ģeneratori (III) EISEMANN BSKA 9/9E; BSKA 9V/9E V ε 3~cos φ 0.8 VA ~cos φ 1.0 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 13 Maks. strāva 1~ A 21.7 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos φ 0.6 (20% sprieguma kritums) A 3~ A 1~ Frekvence Hz 50 Ģeneratora drošības klase IP 54 Ģenerators Dzesēšana Sinhr., el.reg. gaiss Motors B&S /7 Svars kg 126/130 (akum.) Izmēri mm 700x440x580 Cilindru skaits 2 apgriezieni rpm (9;9E) 1800/3150 (9V; 9EV) Trokšņu līmenis Lwa db(a) 96 Degviela benzīns Trokšņu līmenis db(a) 68 (63 Variospeed) Viena 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 nolokāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma. Rāmis ar lietus aizsardzību. Eļļa l 1.7 Jauda kw 10.5 Dzesēšana gaiss Degv. tilp. l 10.5 Darba laiks (3/4) h 3.8

39 DIN elektrības ģeneratori (IV) EISEMANN BSKA 12E; 12EV ε 3~cos φ 0.8 VA ~cos φ 1.0 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 16.7 Maks. strāva 1~ A 48 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos φ 0.6 (20% sprieguma kritums) A 3~ A 1~ Frekvence Hz 50 Ģeneratora drošības klase IP 54 Ģenerators Sinhr., el.reg. Svars kg 149 (bez akum.) Izmēri mm 820x440x580 Trokšņu līmenis Lwa db(a) 98 Trokšņu līmenis db(a) 66 (Variospeed) Viena 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 nolokāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma. Rāmis ar lietus aizsardzību. Dzesēšana gaiss Motors B&S Cilindru skaits 2 apgriezieni rpm 1800/3150 Degviela benzīns Eļļa l 1.7 Jauda kw 12.1 Dzesēšana gaiss Degv. tilp. l 10.5 Darba laiks (3/4) h 3

40 DIN elektrības ģeneratori (V) EISEMANN BSKA13E; 13EV ε 3~cos φ 0.8 VA ~cos φ 1.0 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 18.6 Maks. strāva 1~ A 48 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos φ 0.6 (20% sprieguma kritums) A 3~ A 1~ Frekvence Hz 50 Ģeneratora drošības klase IP 54 Ģenerators Sinhr., el.reg. Svars kg 150 (bez akum.) Izmēri mm 820x440x580 Trokšņu līmenis Lwa db(a) 98 Trokšņu līmenis db(a) 66 (Variospeed) Viena 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 nolokāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma. Rāmis ar lietus aizsardzību. Dzesēšana gaiss Motors B&S Cilindru skaits 2 apgriezieni rpm 1800/3000 Degviela benzīns Eļļa l 1.7 Jauda kw 13.8 Dzesēšana gaiss Degv. tilp. l 10.5 Darba laiks (3/4) h 3

41 DIN elektrības ģeneratori (VI) EISEMANN BSKA 14E; 14EV ε 3~cos phi 0.8 VA ~cos phi 1.0 VA Spriegums 3~ V 400 Spriegums 1~ V 230 Maks. strāva 3~ A 19.3 Maks. strāva 1~ A 48 Strāva 1~ (CEE) A 16 Strāva 1~ (Schuko) A 16 Maks. starta strāva cos phi 0.6 (20% sprieguma kritums) A 3~ A 1~ Frekvence Hz 50 Ģeneratora drošības klase IP 54 Ģenerators Dzesēšana Sinhr., el.reg. gaiss Motors B&S Svars kg 145 (bez akum.) Izmēri mm 820x440x580 Trokšņu līmenis Lwa db(a) 96 Trokšņu līmenis db(a) 61 (Variospeed) Divas 3-fāžu CEE 16A ligzdas. 3 sazemētas 16A ligzdas Visas ligzdas ūdensizturīgas. Strāvas un sprieguma indikators. Darba stundu skaitītājs. Skaņu slāpējošs korpuss. 4 nolokāmi rokturi. Termāli magnētiskā slēgiekārta. Izolācijas kontroles sistēma. Rāmis ar lietus aizsardzību. Cilindru skaits 2 apgriezieni rpm 1800/3000 Degviela benzīns Eļļa l 1.7 Jauda kw 13.8 Dzesēšana gaiss Degv. tilp. l 16.5 Darba laiks (3/4) h 4.5

42 DIN elektrības ģeneratori (VII) Papildaprīkojums Lokana metāla caurule (1.5m) izplūdes gāzu novadīšanai Degvielas gumijas caurule 20l kannas pievienošanai ģeneratoram. Iekārtām ar degvielas sūkni Degvielas kanna (20l) ar gumijas cauruli. Iekārtām ar degvielas sūkni Zemējuma kabelis (16mm², 5m) un ķīlis (45cm) Ligzda (12V) iekārtas pievienošanai autotransporta akumulatoram

43 SIA CB Tehnika GEKO un EISEMANN produkcijas oficiālais pārstāvis Latvijā Tālr e-pasts:
