* Pri teplote vody 90/70 C, teplote nasávaného vzduchu 0 C a maximálnom prietoku vzduchu.

Transcript

1 FLOWAIR.COM

2 OHRIEVAČE VZDUCHU OHRIEVAČE VZDUCHU SO ZMIEŠAVACOU KOMOROU FB 15 FB 25 FB 45 FB 65 FB 95 KMFB 25 KMFB 45 KMFB 65 Tepelný výkon (kw) , ,5-51 Prietok vzduchu (m³/h) Nárast teploty vzduchu ( C) 29,0 16,0 31,5 46,0 32,5 19,0 36,0 50,0 Hmotnosť (kg) 12 13,2 16,9 17,9 18,1 20,1 20,4 23,1 34,5 38,0 45,9 46,9 47,1 49,1 49,4 52,1 Farba strieborno-grafitová Kryt oceľ+ plast * Pri teplote vody 90/70 C, teplote nasávaného vzduchu 0 C a maximálnom prietoku vzduchu finalist of Good Design contest Finalista súťaže Dobrý dizajn MYSLÍME NA VŠETKO Moderný dizajn našich zariadení v sebe zahŕňa množstvo špeciálnych riešení, ktoré prinášame s cieľom zlepšiť spokojnosť zákazníkov a používateľov. UDEĽOVANIE VÍŤAZNÝCH RIEŠENÍ Naše návrhy spájajú funkčnosť s elegantným dizajnom. Zariadenia LEO je možné nainštalovať tak horizontálne, ako aj vertikálne. S povrchovou úpravou z kovu a plastu sú naše jednotky estetickejšie a je možné ich nájsť v mnohých aplikáciách. INTELIGENTNÝ ECO PRIETOK Každý rok sme zavádzame inovatívne riešenia, ktoré zvyšujú komfort a úspory. V našich výrobkoch inštalujeme vysoko účinné ventilátory s nízkou spotrebou elektrickej energie. Ako prví sme do vodnej vykurovacej jednotky nainštalovali EC motor. Tieto motory spotrebovávajú menej energie ako 60 W žiarovka. KOMFORT Programovateľné panely, ktoré sú schopné riadiť až 10 jednotiek, znamenajú menej času potrebného pre štart jednotky a zmenu nastavenia: na jednom mieste si môžete nastaviť všetky prevádzkové parametre.

3 Výstup ohrievaného vzduchu Prívod recirkulovaného vzduchu Modul filtra EU3 (na objednávku EU4) Modul klapiek Adaptér Prívod recirkulovaného vzduchu Prívod čerstvého vzduchu LEO KM + LEO FB = LEO KMFB Pružná manžeta LEO KM LEO FB NAJJEDNODUCHŠÍ SYSTÉM VENTILÁCIE Ohrievač vzduchu v spojení so zmiešavacou komorou tvoria jeden vetraco - vykurovací systém. Je to najjednoduchšie mechanické vetranie s nízkou spotrebou energie, bez potreby ďalšieho zariadenia JEDNODUCHÁ MONTÁŽ Zmiešavacia komora je dodávaná v dieloch a jej montáž vyžaduje minimum úsilia. Na komore sú tri otvory: dva pre vstup cirkulačného vzduchu a jeden pre vstup čerstvého vzduchu

4 \ SRV2d/SRS Dvojcestný ventil so servopohonom RD Priestorový termostat s týždenným programom SRV3d/SRS3d trojcestný ventil so servopohonom RA priestorový termostat TR/TRd/TRs transformátorový regulátor otáčok SRV2d/SRS Dvojcestný ventil so servopohonom VNT20 regulátor otáčok so zabudovaným termostatom SRV3d/SRS3d trojcestný ventil so servopohonom VNTLCD Programovateľný regulátor otáčok s termostatom PT-1000 IP20/IP65 Externý teplotný snímač Regulácia pre LEO FB V závislosti na type jednotky (S alebo M) ponúkame dva typy riadiacich systémov: Ovládanie typu S Obvyklý a najjednoduchší spôsob regulácie jednotiek. SYSTÉM M Pokročilý automatický a inovatívny spôsob regulácie. 3 4 Ovládanie typu S Jednoduché použitie a ovládanie typu on-off Lacnejšie riešenie. Nízke investičné náklady. Samostatné nezávislé ovládanie, kedy je riadenie každej jednotky nezávisle na ostatných. SYSTÉM M Samostatnosť Vykurovací systém pracuje samočinne, aby splnil požiadavky na teplotu vo vnútri objektu. Tepelný komfort Znamená minimálne zmeny teplôt. Ticho Práca v čo najnižších možných otázkach ventilátora Úspornosť Nízke otáčky umožňujú redukovať množstvo spotrebovanej elektrickej energie. Jeden ovládač Ovládač umožňuje nastaviť rýchlosť ventilátora, teplotu a naprogramovať jednotku na 1 týždeň (VNTLCD). Pomocou zariadenia R-10 je navyše možné jedným ovládačom riadiť až 10 jednotiek.

5 KTE Ovládací box s napájaním SP 0-10 Servopohon s plynulým chodom a vratnou pružinou. TPR Protimrazová ochrana BUFFER Rozvádzač riadiacich signálov a napájania Regulácia KMFB KTS Kompletný systém na riadenie zmiešavacej komory Buffer Rozvádzač riadiacich signálov a napájania. KTS Komplexné riešenie Zostava KTS zabezpečuje kontrolu vetrania, pričom umožňuje aj kontrolu činnosti odsávacieho ventilátora. Informovanosť Kontrolný panel prehľadne zobrazuje zvolené funkcie. Bezporuchovosť Protimrazová ochrana chráni výmenník tepla pred poškodením. BUFFER Úspornosť a komfort Pomocou jedného zariadenia je možné napájať a ovládať až 5 zmiešavacích komôr. Informácia o stave Červené LED diódy užívateľa informujú o rôznych nebezpečenstvách, ako zanesenie filtrov, protimrazová ochrana alebo porucha odsávacieho ventilátora. max.5 Plynulá regulácia Množstvo čerstvého vzduchu sa dá plynule nastaviť v rozsahu 0-100%.

6 A A ROZMERY A MONTÁŽ B C B C B + 5mm B D C D + 50mm E A E A + 10mm FB 15 A E D s príslušenstvom: B C D D + 250mm štvorstranný difúzor FB *** Konfúzor FB ** FB odvodňovacie misky FB* 30mm KMFB FB 95 E D + 250mm Hmotnosť zariadenia [kg] FB 15 FB 25 FB 45 FB 65 FB 95 KMFB 25 KMFB 45 KMFB 65 bez vody 12,0 16,9 18,1 20,4 34,5 45,9 47,1 49,4 s vodou 13,2 17,9 20,1 23,1 38,0 46,9 49,1 52,1 Hmotnosť príslušenstva [kg] odvodňovacia miska FB* 1,1 1,3 1,3 1, konfúzor FB** - 3,6 3,6 3,6 2x3, štvorstranný difúzor FB*** - 4,6 4,6 4, Rozmery [mm] A B C D E Doporučené vzdialenosti pri montáži [m] F max. 3,0 2,5-8,0 2,5-8,0 2,5-8,0 2,5-10,0 2,5-8,0 2,5-8,0 2,5-8,0 G bez konfúzora 2,5-5,0 2,5-10,0 2,5-10,0 2,5-10,0 2,5-12,0 2,5-8,0 2,5-8,0 2,5-8,0 s konfúzorom - max. 12,0 max. 12,0 max. 12,0 max. 14, Dosah prúdu vzduchu [m} L ,5 15,5 * Odvodňovacia miska je potrebná v prípade, že sa LEO FB používa vo funkcii chladenia. Slúži na odvod kondenzátu z výmenníka. ** Difúzor zvyšuje rýchlosť výstupu vzduchu. To umožňuje väčší rozsah prúdenia vzduchu. Pomáha pri distribúcii vzduchu v budovách s vysokými stropmi, kde je prúdenie vzduchu zvyčajne pomalé. *** Štvorstranný difúzor sa odporúča používať v nízkych miestnostiach. Umožňuje rovnomerné rozptýlenie prúdu vzduchu do priestoru. Vodorovný dosah izotermického prúdu vzduchu, pri rýchlosti prúdenia 0,5m/s. 5 6

7 F G Montáž pod strop Montáž na závitové tyče Vertikálna inštalácia na konzoly Namontuješ ako chceš a kde chceš! Výstupné lamely je možné namontovať vodorovne alebo zvisle, čo umožňuje rôzne uhly prúdenia vzduchu. Okrem štandardnej montážnej konzoly (FB, KMFB) sa zariadenia FB dodávajú v úprave, umožnujúcej montáž na závitové tyče Horizontálna inštalácia na konzoly Inštalácia na konzoly L Konzola 3D Osobitne navrhnutá konzola pre vykurovaciu jednotku LEO FB môže byť namontovaná v uhle 30 alebo 45 k montážnej ploche. Konzolu je možné namontovať buď vertikálne alebo horizontálne. Konzola KMFB Konzoly robia inštaláciu ľahšou a estetickejšou. Inštalácia konzoly vo zvislej polohe 45 Inštalácia konzoly vo vodorovnej polohe

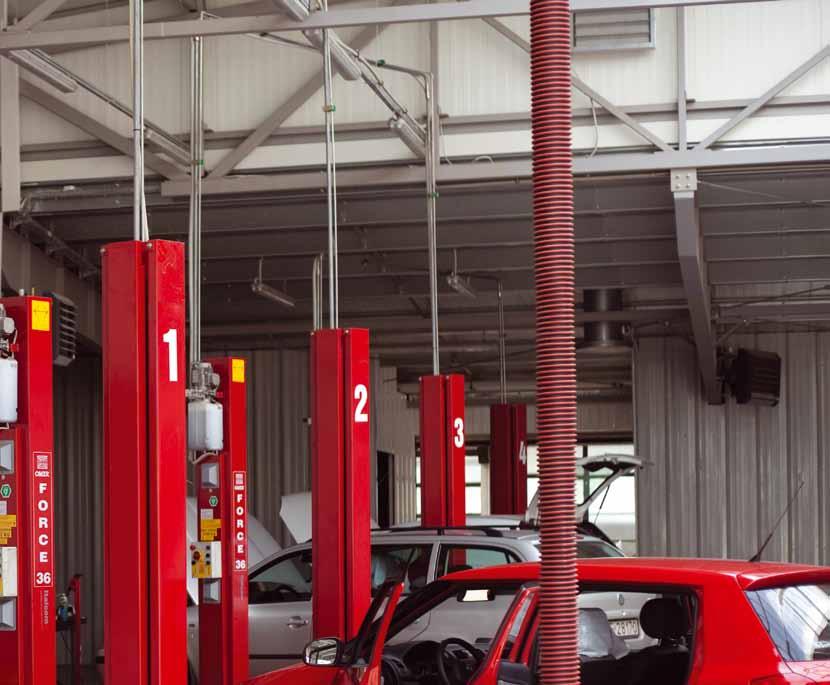

8 1 Ľahká montáž pomocou špeciálne navrhnutej konzoly 3D. Vodné vykurovacie jednotky LEO FB sú ideálnym riešením pre užívateľov, ktorí vyžadujú vysokú účinnosť vykurovacích jednotiek v spojení s elegantným dizajnom. Používame vysoko kvalitné komponenty, dodávané renomovanými európskymi výrobcami. Autosalón Škoda Vďaka modernému dizajnu a vynikajúcim technickým parametrom si jednotky LEO FB nachádzajú uplatnenie v objektoch ako: priemyselné haly dielne autosalóny sklady pavilóny športové haly výstavne haly montážne haly auly supermarkety kostoly

9 2 Funkcionalita možnosť regulovania smeru prúdenia vzduchu 3 Úspornosť možnosť ovládania až 10 zariadení jedným ovládačom Výrobná hala Obchodné centrum Kostol Skladové priestory Reštaurácia Lodenica Viac referencií na 7 8
