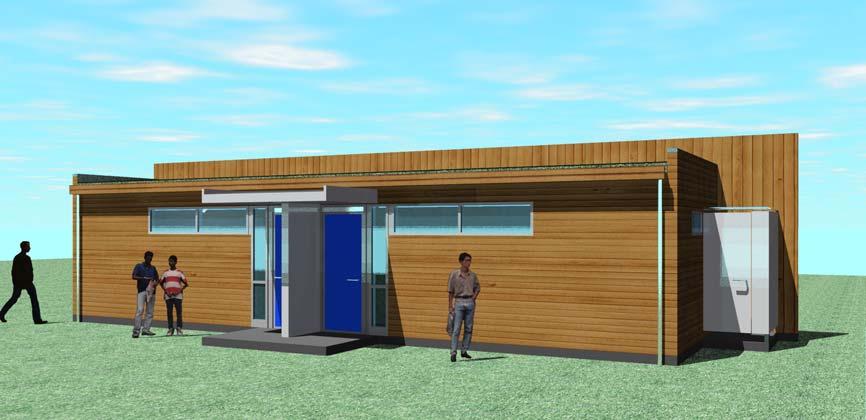

1 TJALDSTÆÐI STYKKISHÓLMS ÞJÓNUSTUHÚS VERKLÝSING Byggjandi STYKKISHÓLMSBÆR Hafnargötu 3, 340 Stykkishólmi Sími Fax Arkitekt ARKITEKTASTOFAN OG EHF. Skúlatúni 2, 105 Reykjavík Sími Fax Burðarvirki Lagnir VST-RAFTEIKNING HF. Ármúla 4, 108 Reykjavík Raflagnir Sími Fax Gefið út í september 2008

2 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit 2 Arkitektastofan OG

3 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit EFNISYFIRLIT 1 AÐSTAÐA OG JARÐVINNA AÐSTAÐA Almenn atriði Vinnusvæði JARÐVINNA Almennt Útsetningar, málsetning og mælingar Magnreikningur - Mælingar Gröftur Fylling undir sökkla, í húsgrunn og að húsi Jarðvinna vegna frárennslislagna undir botnplötu Jarðvinna vegna fráveitulagna utan við hús Einangrun undir botnplötu á fyllingu BURÐARVIRKI Almennt Járnbending Almenn atriði Bending í botnplötu og sökkla Steypa Almenn atriði Trévirki Almenn atriði Útiskýli FRÁGANGUR ÚTI Múrverk Ílögn í útigólf Útiflísar Klæðningar Timburklæðning Klæðning og skilrúm úr trefjaplötum Gluggar og hurðir Gluggar og útihurðir úr áli Gler Einangrunargler Öryggisgler Þakklæðning Flatt þak með dúki og torfi Þakrennur og niðurföll Frágangur þakkanta...27 Arkitektastofan OG 3

4 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit 3.6 Járn- og blikksmíði Málun Viðarvörn FRÁGANGUR INNI Múrhúðun Gólfílögn Léttir veggir og klæðningar Einangrun og klæðning útveggja að innan Einangrun þaks og loftaklæðning Gifsveggir Klæðning með trefjaplötum Járn- og blikksmíði Málun Spörtlun og málun gifsplatna Málun málmhluta Flísalögn Flísalögn gólfa INNRÉTTINGAR OG BÚNAÐUR Innihurðir Innihurðir Fastar innréttingar Salernisskilrúm Hillur í ræstiklefa Borð fyrir vaska Fastur almennur búnaður Speglar Salernisstoðir Salernisrúlluhöld Sápuskammtarar Snagar Skiptiborð Rafmagnshandþurrkur RAFLAGNIR Umfang verksins Teikningar og uppdrættir Aðstaða á byggingarstað Samþykktir Skýringar á magnskrá Frágangur og vinnubrögð Efni Eftirlit Prófanir Sökkulskaut og spennujöfnun Almennt Sökkulskaut og spennujöfnun vatnslagna Arkitektastofan OG

5 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit 6.2 Rör og aðrar lagnaleiðir Almennt Rör Dósir og tengi Almennt Dósir og tengi Rofar, tenglar og lok Almennt Rofar, Hreyfiskynjarar Tenglar Aðaltafla og töflubúnaður Almennt Aðaltafla TA Álagsvarrofar Sjálfvör Lekastraumsrofar Ársklukka Rafleiðslur Almennt Strengir og taugar Lampar og perur Lampar almennt Lampalisti Rafmagnstæki Almennt Tenging á handþurrkum Brunaviðvörunarkerfi Almennt Reykskynjarar Fjölnota strengkerfi Almennt HREINLÆTIS- OG HITALAGNIR ALMENN ATRIÐI Verksvið Uppdrættir Reglugerðir Efnisval Málsetning FRÁVEITULAGNIR Almennt Skolplagnir utanhúss Regnvatnslagnir Brunnar Þakniðurfallspípur Skolplagnir í grunni Stútar Prófanir Frágangur stúta sem tæki tengjast við síðar Arkitektastofan OG 5

6 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit 7.3 NEYSLUVATNSLAGNIR Verksvið Pípur Tengistykki Lokar Pípuupphengi og festingar Frágangur á götum og raufum Einangrun Stjórntæki Afrétting stúta Prófanir Hreinsun kerfis HREINLÆTISTÆKI Verksvið Gólfniðurföll Handlaugar Skolvaskur Ræstivaskur Vatnssalerni Sturtur Þvagskálar GÓLFHITUN Verksvið Pípur Lokar Frostlagarblanda Stjórntæki Prófanir Stilling gólfhitakerfa Inntaksrými Verksvið Pípur Tengistykki Lokar Tæmingar og útloftanir Pípuupphengi og festingar Einangrun Stjórntæki og búnaður Merkingar Prófanir Hreinsun kerfis LOFTRÆSIKERFI Almenn atriði Verksvið Teikningar Reglugerðir og staðlar Úttektir Efni og vinna Magntölur og Málsetningar Kerfislýsing Arkitektastofan OG

7 Tjaldstæði Stykkishólms Verklýsing Efnisyfirlit 8.2 Loftræsikerfi Loftstokkar Upphengjur og festingar Göt og frágangur á götum Loftlokur Hljóðdeyfar Útsogsristar Afkastrist Útsogsblásari Stjórntæki Stýringar Stillingar, Prófanir og Gangsetning...69 Arkitektastofan OG 7

8 Tjaldstæði Stykkishólms Verklýsing Aðstaða og jarðvinna 1 AÐSTAÐA OG JARÐVINNA 1.1 AÐSTAÐA Almenn atriði Í þessum kafla er fjallað um aðstöðusköpun verktaka og jarðvinnu. Verktaka ber ávallt að haga framkvæmdum þannig að ekki stafi hætta af Vinnusvæði Vinnusvæði: Verktaki fær aðstöðu fyrir vinnuskúra á bílastæði við byggingasvæðið. Umhirða á byggingu, aðstöðu og vinnusvæði skal ávallt vera góð og skal verktaki fara í hvívetna eftir fyrirmælum eftirlitsmanns þar að lútandi. Rekstur vinnusvæðis : Verktaki skal bera allan kostnað vegna reksturs vinnusvæðis og húss meðan á byggingu stendur. Innifalið í kostnaði fyrir rekstri skal vera mælingakostnaður. Bráðabirgðaheimtaug vegna vinnusvæðis: Verktaki skal sækja um og kosta bráðabirgðaheimtaug rafmagns og annast móttöku hennar og frágang. Frágangur í verklok: Verktaki skal skila húsinu vel þrifnu, þannig að það sé tilbúið til notkunar. Greitt verður heildarverð fyrir helstu liði skv. sundurliðun í tilboðsskrá, og skulu þeir innifela allan kostnað við rekstur vinnusvæðisins. Greitt verður fyrir þá í réttu hlutfalli við framvindu verks. Innifalið í þessum liðum er allur kostnaður vegna reksturs vinnusvæðisins svo rafmagnskostnaður á byggingartíma, vinnuraflagnir, bráðabirgðaheimæðar, auk eðlilegs reksturs og viðhalds vinnusvæðisins. Bráðabirgðafyllingar og allar aðgerðir sem verktaki þarf að gera á vinnusvæðinu til að auðvelda umferð og vinnu á vinnusvæði skulu vera á kostnað verktaka og fólgnar í þessum verklið. Magntala er heild fyrir hvern lið í tilboðsskrá. 1.2 JARÐVINNA Almennt. Afstaða húss og umhverfis er sýnd á yfirlitsmynd arkitekts. Hæð og afstaða til umhverfis kemur fram á teikningu arkitekts. Yfirborð lands í byggingarstæði hefur verið hæðarmælt. Um framkvæmd er auk þess vísað til teikningu VST nr. 201 af undirstöðum Útsetningar, málsetning og mælingar Verkkaupi lætur við upphaf verks mæla fyrir mannvirkinu einu sinni, sbr. ÍST Sú útsetning felst í því að setja út tvær línur, sem hægt er að staðsetja húsið eftir. Allar aðrar mælingar skal verktaki framkvæma, en eftirlitsmanni skal gefinn kostur á að sannprófa þær. Verktaki ber þó einn ábyrgðina á þeim og aðgerðarleysi eða vangá eftirlitsmanns firrir hann eigi þeirri ábyrgð. Verktaki skal leggja eftirlitsmanni til aðstoð þá er hann þarfnast við mælingar sínar. Verktaki skal strax við upphaf verks kynna sér allar teikningar gaumgæfilega og vera viss um að hann skilji mál á teikningum rétt áður en hann mælir fyrir einstökum verkhlutum. 8 VST

9 Tjaldstæði Stykkishólms Verklýsing Aðstaða og jarðvinna Komi í ljós misræmi milli teikninga og/eða milli teikninga og verklýsinga, skal tilkynna slíkt strax og vart verður og leita úrskurðar eftirlitsmanns verkkaupa. Ekki er greitt sérstaklega fyrir þennan lið Magnreikningur - Mælingar Allt magnuppgjör skal byggjast á magni sem fundið verður með mælingum sem gerðar verða í samvinnu eftirlits og verktaka. Markalínur graftrar eru sýndar í kennisniðum á teikningu VST nr. 201 sem skilgreindar eru sem greiðslulínur skulu notaðar sem uppgjörslínur, nema aðstæður á staðnum valdi breyttri legu þeirra, og skal verktaki tilkynna eftirlitsmanni strax ef hann sér fram á breyttar aðstæður. Magntölur í uppgreftri er óhreyft magn útreiknað skv. mælingu. Magn í fyllingum miðast við fullþjappað efni. Ekki er greitt sérstaklega fyrir þennan lið Gröftur Úr hússtæðinu skal grafa niður fyrir sökkla og botnplötur, eins og teikningar sýna. Grafa skal um 2 m utan við úthlið sökkla og niður á klöpp, sem er 0,3-0,8 m undir yfirborði lands. Uppgröft skal flytja á losunarstað sem eftirlit ákveður. Magntaka er m3. Miðað er við óhreyft rúmmál (sbr. lið að framan) Fylling undir sökkla, í húsgrunn og að húsi Fylla skal með aðfluttu fyllingarefni. Mesta lagþykkt við fyllingar er 0,3 m. Fylla skal í láréttum lögum. Hvert lag skal þjappa með valtara, sem hæfir þeirri lagþykkt sem þjappa þarf, með sem heppilegustum hraða með tilliti til gæða þjöppunarinnar, minnst fjórar umferðir. Bleyta skal fyllingu ef eftirlitsmaður krefst þess. Ekki má vera vatn í grunninum þegar fyllt er. Fyllingarefnið skal vera frostþolið og þjöppunarhæft. Stærstu steinarnir mega ekki vera stærri en 1/3 af lagþykkt. Ekki má meira en 3% af þyngd efnisins vera fínna en 0,02mm. Hlutfallið d60/d10 skal vera stærra en 4 og d²30/d10xd60 skal liggja milli 1 og 3. Eftirfarandi skilyrðum skal fullnægt varðandi plötupróf í húsgrunni: Þjöppunin skal ná E2>1200 kg/cm 2 og E2/E1 < 2,2 við plötupróf. Verkkaupi greiðir fyrir plötupróf sem stenst kröfur, en verktaki greiðir fyrir próf sem þarf að endurtaka. Ef plötupróf stenst ekki kröfur skal grafa um 1m djúpa holu á sama stað og athuga burðarlag. Nákvæmiskröfur á yfirborði í grunni +/-20mm og +/-50mm utan grunns Magntaka er m3. Miðað er við mælt magn í fullþjappaðri fyllingu Jarðvinna vegna frárennslislagna undir botnplötu Fyrir lagnir undir botnplötum skal grafa rásir í fyllinguna, eftir að efsta lagið hefur verið fullþjappað. Botn á rásum sé 150 mm neðan við uppgefna rennslishæð lagna. Pípurnar skal leggja í sand og síðan skal fylla að þeim og yfir þær þannig að sandfyllingin nái minnst 200 mm út fyrir pípurnar á alla vegu. Að því búnu skal fylla í rásirnar með uppmokstrinum úr þeim, og umframefni flutt burt. VST 9

10 Tjaldstæði Stykkishólms Verklýsing Aðstaða og jarðvinna Fyllingu í lagnarásum skal þjappa gætilega, þannig að lagnir skemmist ekki. Ekki má hylja neinar lagnir fyrr en úttektir byggingaryfirvalda hafa farið fram og eftirlitsmaður verkkaupa hefur samþykkt frágang þeirra. Magn er mælt í lengdarmetrum. Gefa skal upp verð fyrir þá dýptarflokka, sem skilgreindir eru í magnskrá. Í einingarverði skal vera innifalin öll jarðvinna vegna lagnanna, þ.e.a.s. gröftur, söndun, endurfylling og flutningur umframefnis í fyllingu fyrir utan húsið. Innifalin er sandfylling í kringum lóðrétta stúta Jarðvinna vegna fráveitulagna utan við hús Um er að ræða fráveitulagnir að sem tengjast fráveitulögn Stykkishólmsbæjar og vatnsheimaæð, sem verður lögð í sama skurð. Í lagnaskurðum skal skipt um jarðveg minnst 0,5 m lag í botni skurðar, ef ekki er malarfylling í pípustæðinu. Malarfyllingu skal þjappa í hæð um 150 mm neðan við neðri brún pípu. Undir pípurnar skal síðan fyllt með sandfyllingu minnst 150 mm. Eftir að búið er að leggja pípurnar skal fylla að þeim með sandi þannig að sandfylling nái minnst 300 mm út fyrir pípur á alla vegu. Lagnaskurði skal fylla með malarefni og skal dýpi skurðar vera nægjanlegt til að 1.2 m jarðhula sé yfir pípu. Í verði skal vera innifalinn allur kostnaður við gröft á lagnaskurðum, söndun og fyllingu í þá. Þar sem skipta þarf um jarðveg undir pípunum verður greitt sérstaklega fyrir malarfyllinguna. Magn er mælt í lengdarmetrum í skurðum eftir dýptarflokkum. Fyrir malarfyllingu í botn lagnaskurða verður greitt eftir mældu magni í m Einangrun undir botnplötu á fyllingu Undir gólfplötur á fyllingu skal einangra með 75 mm einangrun, steinull, grunnplötu eða frauðplast með rúmþyngd 25 kg/m³. Við útveggi er einangrað innan á sökkulveggi 600 mm niður fyrir botnplötu. Verð á við fullfrágengna einangrun. Magn er fermetrar, nettómál samkvæmt teikningum. 10 VST

11 Tjaldstæði Stykkishólms Verklýsing Burðarvirki 2 BURÐARVIRKI 2.0 Almennt Teikningar Verkfræðistofu Sigurðar Thoroddsen nr gilda um burðarvirki og er vísað í þær teikningar varðandi eftirfarandi kafla í verklýsingu. 2.1 STEYPUMÓT Almennt Staðlar Um steypumót gilda ákvæði íslensks staðals ÍST 10 nema annars sé getið. Við uppslátt skal nota teikningar arkitekta en teikningar verkfræðinga gilda um undirstöður. Nákvæmniskröfur Steypumót skulu vera nægilega stíf, þannig að svignun þeirra verði hvorki til skaða né útlitslýta. Hreyfing eða svignun móta þegar steypt er, má ekki vera meiri en 1/500 af fjarlægð milli fastra punkta. Mótauppsláttur og binding skal háð samþykki verkkaupa. Taka skal tillit til þess við mótasmíði, að alla steypu skal titra. Eftirfarandi kröfur eru gerðar um nákvæmni í mótasmíði staðsetningu og við sléttun yfirborðs, nema annað sé skilgreint sérstaklega á teikningum: Undirstöður, stærð og staðsetning ± 15 mm Stærð annarra steyptra hluta ± 5 mm Stærð og staðsetning glugga- og dyraopa ± 5 mm Staðsetning steyptra hluta ± 10 mm Staðsetning innsteyptra hluta ± 10 mm Yfirborð platna sem lagt verður í ± 10 mm Yfirborð vélslípaðra platna ± 5 mm Misgengi veggja í steypuskilum 3 mm Frávik frá 3 m réttskeið sem lögð er á steyptan flöt eða 3 m boga sem lagður er lárétt á lóðréttan bogaflöt með sama radíus, má mest vera sem hér segir: Bitar, veggir og stoðir, (innfletir) 5 mm Vélslípaðar plötur 5 mm Flotdregnar plötur 7 mm Plötur sem lagt verður í: 10 mm Aukakrafa fyrir sandsparslaða fleti: Frávik frá 3 m réttskeið 3 mm Steypuskil Staðsetning og gerð allra steypuskila, sem ekki eru sýnd á teikningum, eru háð samþykki hönnuðar burðarvirkis. VST 11

12 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Um steypuskil sjá einnig grein 7.7 í ÍST 10 I. Allan kostnað við gerð steypuskila, (annarra en lýst er í kafla 2.1.2), eins og hér hefur verið lýst, þ.e. vatnslásar og aðrir trélistar og þéttilistar, skal taka með í mótaverði viðkomandi flata. Mótatengi Mótabyrðum skal haldið saman með mótatengjum eða á annan tryggan hátt, sem eftirlitsmaður samþykkir. Fjöldi og styrkur tengja skal miðaður við, að þau þoli áraunina frá steypunni og titrun hennar, án þess að mót gliðni. Mótaolía Heimilt er að nota mótaolíu á klæðningarefni þar sem það hentar til að auðvelda losun móta frá steypu. Hún skal látin þorna áður en mótin eru klædd. Öll mótaolía skal vera af vatnsuppleysanlegri gerð og skal skilyrðislaust hreinsuð ef hún berst á steypu eða steypustyrktarstál. Hreinsun móta Áður en steypuvinna hefst skal hreinsa öll mót með öflugri skolun (auk þrýstilofts ef þörf krefur). Vökvun móta Sé ekki notuð mótaolía skal bleyta öll mót rækilega þannig að mótabyrði verði gegnrakt og þétt áður en steypt er í mótin. Mótum skal haldið rökum fyrstu sólarhringana eftir að steypt hefur verið í þau til þess að þau dragi ekki raka úr steypunni og rýri þar með styrk hennar. Þetta ákvæði gildir ekki ef mótin eru olíuborin eða meðhöndluð á annan hátt til að koma í veg fyrir að þau dragi til sín raka úr steypunni. Frásláttur Fráslátt og undanslátt móta skal framkvæma samkvæmt ákvæðum ÍST 10-hluti I-5.2. Þó má aldrei slá frá án leyfis eftirlitsmanns verkkaupa. Ávallt skal rífa mót með varúð svo að steypubrúnir verði fyrir sem minnstu hnjaski og haldist heilar. Verði skemmdir á steypu við fráslátt ber verktaka að gera strax við þær eins og aðrar steypuskemmdir sem koma undan mótum. Gerð og flokkun móta Öll mót skulu vandlega smíðuð og uppfylla þær kröfur sem gerðar eru til þeirra bæði hvað varðar styrk og yfirborðsáferð. Þau skal klæða svo þétt að sementsefjan leki ekki út að heitið geti við niðurlögn og titrun steypunnar. Mótum er skipt í flokka eftir áferð þeirra og er þeim lýst hér á eftir: U - Undirstöðumót Til þessa flokks teljast mót undirstaða og undirstöðuveggja sem fyllt er að báðum megin. Verktaki má nota í mót þessi það efni, sem honum sjálfum hentar og eftirlitsmaður samþykkir. Mótaklæðning skal þó vera af sömu þykkt. K Kantlisti fyrir ásetukant undir veggi Ekki eru gerðar sérstakar kröfur um áferð eða nákvæmni umfram almennar kröfur hér að framan. 12 VST

13 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Magntölur móta miðast við mál á teikningum arkitekta og verkfræðinga eftir því sem við á og eru snertifletir móta og steypu í m2, nema annars sé getið hér á eftir. Við útreikninga plötumóta miðast snertiflötur við ljósmál. Í einingarverðum móta skal innifalinn allur kostnaður við mótasmíði og mótarif sem nauðsynlegur er svo framkvæma megi steypuvinnu eins og lýst er í verklýsingu auk vinnupalla. Afstífing veggja á byggingartíma skal vera innifalin í mótaverði. Kostnaður vegna, vatnslása, droplista, stokka, raufa, o.fl. þ.h. skal vera innifalinn í einingarverðum móta, nema annað sé tekið fram. Kostnaður við að koma fyrir mótum vegna glugga- og dyraopa með tilheyrandi frágangi skal innifalinn í einingarverði viðkomandi veggjamóta nema þar sem op eru það stór að þau dragast frá, þar reiknast ummál opsins í lengdarmetrum samkvæmt gefnu einingarverði. Aukakostnaður vegna einhliða móta, þar sem steypt er upp að eldri vegg skal innifalinn í almennu mótaverði Undirstöður og botnplata Þessum lið tilheyra öll mót neðan við gólfplötu 1. hæðar. Undirstöðumót - (U) Magn er m2. Þessum lið tilheyra öll lóðrétt mót undirstaða fyrir neðan við gólfflöt og fyllt er að báðum megin. Kantlisti fyrir veggásetur (K) Mótafletir eru frá sökklum/botnplötu upp undir loft að innanverðu, en upp á plötu að utanverðu. Mót innri veggflata eru í flokki V1, en aðrir fletir eru í flokki V2. Magntölur eru m Járnbending Almenn atriði Staðlar Um bendistál og bendingu gilda ákvæði ÍST 10, EN10080, NS og ENV , nema annars sé getið í lýsingu þessari. Bending skal framkvæmd í samræmi við sérteikningar. Framkvæmdum skal almennt haga samkvæmt framkvæmdaflokki B í ÍST 10 eða ENV Efni Stáltegundir eru: Allt stál skal vera í flokki B500 C (K500TE TEMPCORE samkvæmt norskum staðli NS ). Táknun á uppdráttum er með S (t.d. S10, S16 o.s.frv) VST 13

14 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Bendinet: f02=560n/mm², táknað K131,K189,K257 eftir gerð nets. Vandlega skal þess gætt, að notuð sé sú tegund bendistáls, sem uppdrættir (og/eða verklýsing) segja til um. Leiki vafi á gæðum bendistáls, sem verktaki hyggst nota, skal framkvæma prófun á eiginleikum stálsins, á kostnað verktaka. Prófanir skulu gerðar af Rannsóknarstofnun byggingariðnaðarins eða annarri viðurkenndri rannsóknarstofu. Áður en framkvæmdir hefjast skal verktaki framvísa gögnum, sem staðfesta gæði þess stáls, sem notað verður í bygginguna. Almennt skal miðað við að gera eitt beygju og togþolspróf próf á hverjum 30 tonnum af hverri tegund meðan á verkinu stendur og amk eitt próf á hverri tegund ef magn er minna. Geymsla bendistáls Á vinnustað skal geyma allt bendistál á trjám eða öðru undirlagi til að verja það óhreinindum og skemmdum. Bending Bending sé vel af hendi leyst og uppdráttum fylgt nákvæmlega. Þar sem járn liggja saman í kross skulu þau bundin saman með bindivír eða á annan viðurkenndan hátt. Nota skal fjarlægðarklossa af viðurkenndri gerð og má fjarlægð milli klossa í plötubendingu mest vera 0,8 m í báðar áttir. Ekki er heimilt að setja stóla úr bendistáli undir efribrúnargrindur í plötum. Setja skal afstífingarjárn milli grinda. Fjarlægðarklossar undir neðribrúnar grind skulu vera úr plasti. Fjarlægðarklossar undir grind í plötum, sem steyptar eru á fyllingu eða þrifalagi skulu vera steyptir. Rík áhersla er lögð á að þéttleika stóla sé ekki ábótavant. Í veggjum skal setja afstífingarjárn milli grinda. Þess skal gætt að bindivír standi ekki út í steypuhulu. Bendinet skal skara um tvo möskva á samskeytum. Bil milli stanga, beyging stanga og skeyting skal vera í samræmi við uppdrætti og ÍST 10. Á teikningu VST nr eru ýmis ákvæði um járnbendingu og skulu menn tileinka sér þau áður en hafist er handa við bendingu. Steypuhula á bendingu Steypuhula á bendingu skal vera sem hér segir: Þar sem steypt er á fast undirlag eða hreina malarfyllingu án þrifalags: Veggir sem fyllt er að: 30mm Yfirborð platna sem lagt verður í: 25mm Yfirborð vélslípaðra platna: 30mm 50mm Magn reiknast eftir teikningum. Reiknað er með skeytilengdum þar sem skeyti eru sýnd á teikningum, en að öðru leyti er um að ræða nettó járnamagn samkvæmt teikningum. Í magntölum er ekki reiknað með afklippum, rýrnun eða aukajárnum vegna afstífingar sem verktaki þarf að nota. Magntala er kg. Við útreikning magntalna er reiknað með eftirfarandi þunga á lengdarmeter bendistáls.: 14 VST

15 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Stálgerð þyngd S10 0,62 kg/m S12 0,89 kg/m Bendinet K189 3,08 kg/m² Ekki er tekið tillit til skörunar við magnreikning á bendinetum (sköruð um tvo möskva). Í einingarverði skal vera innifalinn allur kostnaður við járnbendingu, allt efni þar með talið bindivír, stólar, afstífingarjárn, fjarlægðarklossar, flutningur efnis, geymsla, öll vinna og allt sem þarf til að ganga frá bendingu í mótum eins og verklýsing og teikningar segja til um. Kostnaður við prófanir á stálgæðum skal vera innifalinn. Spennujöfnun Sjóða skal saman járngrindur til spennujöfnunar eins og lýst er í kafla um raflagnir. Kostnaður við þann verkþátt er talinn með raflögnum Bending í botnplötu og sökkla Þessi liður innifelur allt járnamagn í botnplötu og sökklum. Almenn skilgreining fyrir einingarverð og magntölur sbr lið og gildir fyrir þennan lið. Magn er kg. 2.3 Steypa Almenn atriði Hér á eftir verður gerð grein fyrir helstu atriðum sem farið skal eftir við steypugerð og steypuvinnu. Staðlar Um steypugerð og steypuvinnu gilda ákvæði íslensks staðals ÍST 10 eða ÍST EN 206-1:2000/A2:2005, nema annars sé getið í lýsingu þessari. Framkvæmdum skal almennt haga samkvæmt framkvæmdaflokki B í ÍST 10 og byggingareglugerð. Steypuefni A. Sement Í alla steypu skal nota kísilrykblandað portlandsement (tegund CEM II) nema eftirlitsmaður samþykki annað, og uppfylli það kröfur EN 197-1:2000. VST 15

16 Tjaldstæði Stykkishólms Verklýsing Burðarvirki B. Fylliefni Í alla steypu skal nota óvirk fylliefni gagnvart alkalíkísil efnabreytingum. Við mat á því, hvort fylliefni teljast virk eða óvirk, skal fara eftir þeim reglum, sem byggingarreglugerð kveður á um. Stærsta kornastærð fylliefna er breytileg eftir byggingarhlutum. Í þykkum veggjum og plötum skal yfirleitt nota fylliefni með mestu kornastærð 32 mm. Í grennri byggingarhlutum, og þar sem járnagrind er mjög þétt, er miðað við mestu kornastærð 19 mm. Nánari skilgreining er á teikningum af viðkomandi byggingarhlutum. Að öðru leyti skal í einu og öllu farið eftir ákvæðum ÍST EN 12620:2002, við val og framleiðslu fylliefna. C. Vatn Allt vatn til steypugerðarinnar skal standast ákvæði ÍST EN D. Íblöndunarefni Í alla steypu skal setja loftblendi af viðurkenndri gerð skv. ÍST EN 934-2:2001 Loftmagn fer eftir steypuflokkum, sbr. flokkun steypu Notkun sérvirkra þjálniefna er einnig heimil en áður skal leita samþykkis eftirlitsmanns um viðkomandi efni (þjálniefni skulu uppfylla ÍST EN 934-2:2001). Auk þess skal vera öruggt að þjálniefnið hæfi því loftblendiefni sem notað verður Þjálni steypu v/s tala Öll steypa skal vera þykkfljótandi, þ.e. hafa mm sigmál enda skal nota titrara við niðurlagningu allrar steypu. Öll steypa skal vera stöðug við niðurlögn. Eftirfarandi þjálnikröfur eiga við í öllu mannvirkinu skv ÍST EN 206-1:2000/A2:2005: S mm. S mm Þjálni steypu skal ávallt og einungis leiðrétta með viðurkenndum flotefnum, aldrei vatni. Frostþolin steypa skal uppfylla flokk: XC4+XF3+XS1, með loftblendi. Hámarks v/s-hlutfall í slíkri steypu er 0,5 og leiðbeinandi lágmarkssementsmagn er 320 kg. Vatnsementshlutfall v/s skal mest vera 0,55 fyrir alla aðra byggingarhluta. Vatnssementshlutfallið v/s fyrir vatnsþétta steinsteypu skal eigi vera hærra en 0,45. Styrkur steypu Brotþolsflokkun steypu er samkvæmt ÍST EN 206-1:2000/A2:2005. Steypugæði skulu metin út frá sýnishornum úr steypunni sem tekin eru á byggingarstað og eru einkennandi fyrir steypuna. Allar prófanir á steypu skulu framkvæmdar af viðurkenndri rannsóknarstofu á kostnað verktaka. Ef í ljós kemur að steypa hefur ekki náð tilskildum styrkleika, skal þegar í stað taka ákvörðun um hvernig með skuli fara og er verktaki skyldur að framkvæma þær úrbætur er verkkaupi ákveður, eða fjarlægja þá steypu, sem um ræðir. Kröfur um brotþol/tegund steypu kemur fram á teikningum og í kafla má sjá flokkun steypu. 16 VST

17 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Tækjakostur á vinnustað Allur búnaður til flutnings, niðurlagnar og vinnslu steypu er háður samþykki eftirlitsmanns, og skal verktaki leita samþykkis hans með góðum fyrirvara. Áður en steypuvinna hefst skulu öll tæki og búnaður vera til reiðu á vinnustað. Ætla skal a.m.k. einn titrara fyrir hverja 3 m³ af steypu, sem áformað er að leggja niður á klukkustund, og a.m.k. einn til vara. Öll tæki skal prófa fyrirfram, ef eftirlitsmaður óskar þess. Flutningur og niðurlögn steypu Tilkynna skal eftirlitsmanni um alla steypuvinnu með sólarhrings fyrirvara, og skal úttekt hans og byggingaryfirvalda á mótum og bendingu liggja fyrir áður en steypuvinna hefst. Steypuverkstjóri verktaka skal alltaf vera á vinnustað, þegar steypt er, og stjórna niðurlögn steypunnar. Fyrirmæli og leiðbeiningar eftirlitsmanns skulu skilyrðislaust tekin til greina. Steypunni skal dreifa í mótin eins jafnt og frekast er kostur í því sem næst láréttum lögum, eigi þykkari en mm. Fallhæð steypu má yfirleitt ekki vera meiri en 2,5 m, og skal verktaki nota trektar og rennur til að hindra að fallið verði hærra. Ef renna er notuð, skal alltaf vera lok á neðri enda rennunnar, svo að steypan falli lóðrétt úr henni. Fjöldi og gerð trekta, renna og annars slíks búnaðar er háð samþykki eftirlitsmanns, og skal samþykki hans liggja fyrir áður en steypuvinna hefst. Steypa frá steypustöð skal komin í mót innan 1 1/2 klst frá því að hún var sett í steypubíl. Ef byggingarstjóri sér fram á að þetta náist ekki getur hann gripið til sérstakra ráðstafanna að fengnu samráði við steypuframleiðanda og fengnu samþykki eftirlitsaðila. Um sjónsteypu gildir til viðbótar það sem að ofan stendur: Sjónsteypu skal eigi leggja í þykkari lögum en 300 mm. Fallhæð steypu skal aldrei vera hærri en 1,5 m nema eftirlitsmaður samþykki annað. Komi aðrar aðferðir betur út t.d. við prófanir á yfirborði sjónsteypu skal nota þær heldur. Að öðru leyti en hér er lýst vísast til ákvæða í ÍST 10, I,7. Titrun steypu Öll steypa skal titruð. Hvert lag skal titrað nægilega mikið og á skipulegan hátt þannig að tryggt sé að hæfilegra titrunaráhrifa gæti um alla steypuna. Titrunin skal þannig framkvæmd að steypan sígi lóðrétt saman án verulegs hliðarflutnings. Stærð titrara skal vera sem hér segir: Í veggjum mm: Þvermál titrara 40 mm Titraranum skal stinga lóðrétt og hægt í steypulagið sem verið er að titra og um það bil mm niður í næsta lag fyrir neðan. Titraranum skal haldið þar niðri í 5-15 sek, tíminn fer eftir þjálni steypunnar. Þegar steypan við titrarann er orðin gljáandi og loftbólur hætta að koma upp á yfirborðið skal draga titrarann upp. Áríðandi er að draga hann það hægt upp að holan eftir hann lokist örugglega. Hæfilegt er að stinga titraranum í steypuna með um mm millibili. Varðandi nánari fyrirmæli um titrun vísast til ÍST 10, I, 7.6. Forðast ber að titrarinn snerti steypustyrktarjárn, er liggja í steypu, sem þegar er byrjuð að harðna, þar sem slíkt getur raskað bindingu þeirra við steypuna. Einnig ber að varast, að titrarinn hristi veggja- og súlumót, því að þá er hætt við vatnsrennsli með mótunum, en við það getur áferð steypunnar spillst. VST 17

18 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Steypuskil Varðandi frágang steypuskila vísast til fyrirmæla í ÍST 10, I, 7.7. Þá vísast einnig til kafla um steypuskil í verklýsingu um steypumót hér að framan. Meðferð niðurlagðrar steypu Varðandi meðferð á niðurlagðri steypu vísast til fyrirmæla í ÍST 10, I, 7.8. Ef eftirlitsmaður telur nauðsynlegt skal nota sjálfvirkan vatnsúðunarbúnað til þess að halda steypunni nægilega blautri. Frostþolna steypu og sjónsteypu skal verja sérstaklega vel gegn útþornun í a.m.k. 7 daga, eða þar til steypan hefur náð um 50% af endanlegum styrk (hvort sem gerist fyrr). Til þess skal nota vatnsúðunarbúnað og yfirbreiðslur sé þess þörf. Sérstaklega er tekið fram að fari vindhraði yfir 10 m/s skal ávallt verja nýja steypu með yfirbreiðslu og vatnsúðun. Tíðni vatnsúðunar skal vera það tíð að yfirborð steypuflatar haldist blautt og ekki sjáist ljósir þurrkblettir. Verktaka ber að greiða allan kostnað við einangrun, yfirbreiðslur, vökvun og annað sem nauðsynlegt er til þess halda yfirborðsgæðum steypunar í tilætluðu ástandi. Halda skal plötum blautum með sjálfvirkum vatnsúðunarbúnaði í a.m.k. 14 daga eftir niðurlögn steypu. Þessi búnaður skal standa tilbúinn til notkunar þegar steypuvinna hefst og vera samþykktur af eftirlitsmanni. Steypuvinna háð útihitastigi Almennt gildir um útihitastig: T> 25 C : Verja þarf steypuna með yfirbreiðslum og bleyta. Bleyta þarf timburmót og verja stálmót fyrir sólargeislum 5 C < T < 25 C: Eftirmeðhöndlun: Breiða yfir og bleyta með vatni sbr eða með þar til gerðum uppgufunarvarnarefnum. Að jafnaði skal ekki hefja steypuvinnu, ef horfur eru á frosti, og alls ekki nema á vinnustað sé fullnægjandi búnaður að dómi eftirlitsmanns til að verja steypuna gegn lægra hitastigi en +2 C, þar til hún hefir náð nægilegum styrk til að þola að frjósa. Því getur verið nauðsynlegt að koma fyrir hitaþræði og fylgjast með steypustyrk, t.d. með Schmidt hamri. -3 C < T < 5 C: Eftirmeðhöndlun: Breiða yfir og bleyta með vatni sbr eða með þar til gerðum uppgufunarvarnarefnum. Ráðlagt er að nota einangrun eða einangrandi mót (þ.e. timburmót) þar til steypa hefur náð a.m.k. 6 MPa þrýstiþol. -3 C > T: Verja skal steypt svæði með yfirbreiðslum/tjaldi og halda hitastiginu í tjaldinu amk 10 C í amk 3 sólarhringa. Nota skal til þess hitablásara. Eftirmeðhöndlun sbr Miða skal við að steypa sé orðin frostþolin er hún hefur náð 6 MPa þrýstiþoli (300 mm sívaln.) enda sé loftinnihald steypunnar í samræmi við gerðar kröfur. Að öðru leyti skal um steypuvinnu í kulda fylgja ákvæðum ÍST 10, I, 7.9 og einnig R.b. blaði, "Vetrarsteypa". Verktaka ber að greiða allan kostnað við einangrun, yfirbreiðslur, hitun og annað sem nauðsynlegt er til að verja steypuna. Rannsóknir og ábyrgð Verktaki skal sjá um og kosta allar reglubundnar prófanir, sem nauðsynlegar eru til þess að fylgjast með gæðum steypuefna og steypu, séu framkvæmdar. Jafnskjótt og niðurstöður prófana liggja fyrir skal, ef með þarf, gera viðeigandi breytingar á blöndunarhlutföllum. 18 VST

19 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Tíðni prófana skal vera a.m.k. sú, sem lýst er í ÍST 10, I, Steypusýni skal taka hvern steypudag, þó ekki minna en eitt sýni úr hverjum 50 m³ af steypu. Skylt er að sýnatökumaður skrái númer nótu úr viðkomandi steypubíl sem sýni er tekið úr jafnframt því sem hann skrái staðsetningu þeirrrar steypu í mannvirkinu. Verktaki skal afhenda sýnatökumanni teikningu þar sem hann getur skráð staðsetningu þeirrar steypu sem sýnið er tekið úr. Samhliða sýnatökunni skal mæla sigmál og loftinnihald steypunnar. Verktaki skal færa í dagbók upplýsingar um, hvað er steypt, hvenær steypuvinna hefst og hvenær henni lýkur, magn steypu, blöndunarhlutföll, lofthita, steypuhita og hvenær mót eru rifin. Ætlast er til að sérstök dagbók sé haldin þar sem ofangreind atriði eru skráð og jafnframt komi fram vottorð eftirlitsmanns um að steypuleyfi hafi verið gefið fyrir viðkomandi steypu. Jafnframt verði úttektarseðlar byggingarfulltrúa geymdir í þessari dagbók. Gengið verður ríkt eftir því að þessi ákvæði verði haldin. Verktaki ber alla ábyrgð á gæðum steypunnar. Eftirlit verkkaupa kemur ekki í stað þess eftirlits og þeirra úttekta, sem framkvæmdar eru á vegum byggingarfulltrúa staðarins, og er tilkynningarskylda meistara óbreytt frá því, sem venja er. Þegar afhendingarúttekt fer fram skulu lagðar fram allar skýrslur um prófanir á steypu og annað viðkomandi framkvæmd verksins, sem lýtur að því að sanna, að tilskilin gæði hafi náðst. Ef í ljós kemur, að steypa hefur ekki náð tilskildum styrkleika, skal þegar í stað taka ákvörðun um, hvernig með skuli fara, og er verktaki skyldur að framkvæma þær útbætur, er verkkaupi ákveður, eða fjarlægja þá steypu, sem um ræðir. Allt það er síðar kann að koma í ljós af göllum og rekja má til ófullkominnar steypu skal fara með sem dulda galla, og er verktaki ábyrgur, jafnvel þótt verkkaupi hafi áður fallist á úrbótaaðgerðirnar. Steypuviðgerðir Áríðandi er að öll steypa verði sem næst gallalaus og áferðarfalleg, ekki síst þar sem sýnilegt steypuyfirborð verður. Skal þetta haft ríkt í huga við alla steypuvinnu. Verði engu að síður gallar í steypu skal höggva slíka staði upp. Haga skal broti kring um galla í samræmi við fyrirmæli eftirlitsmanns. Verktaki skal gera við skemmdir í steypu með viðurkenndum efnum. Sjá gæðaviðmið í kafla 10. Áður en viðgerð fer fram skal verktaki leggja skriflega fram þá aðferð sem hann hyggst nota en það er forsenda samþykkis eftirlitsmanns. Samþykki eftirlitsmanns skal liggja fyrir áður en viðgerð hefst. Áríðandi er að stórar loftbólur komi ekki fyrir í yfirborði sýnilegra steypuflata. Komi engu að síður loftbólur sem eru 10 mm í þvermál eða stærri skal fylla í þær með múrblöndu nudda með filtbretti og slétta þannig, að áferðin verði sem líkust og á steypunni í kring. Laus steinhorn og þ.u.l. skal hreinsa af yfirborði veggja án þess að rispa yfirborð steypunnar. Komi fyrir að tréflísar úr mótum verði eftir í steypu sýnilegra flata, skal fjarlægja þær án þess að valda skemmdum. Gerð steypu Sementsmagn >320 kg/m 3 Loftinnihald (eftir dælingu rétt fyrir niðurlögn) 4-5,5 % Vatnssementstala v/s < 0,55 Brotþolsflokkur C 25/30 VST 19

20 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Magn er mælt í m³ reiknað út samkvæmt teikningum án tillits til rýrnunar. Ekki er dregið af magni vegna járnbendingar, raflagna, innsteyptra hluta, kverkeða kantlista. Glugga- og dyraop eru dregin frá en önnur op í steypu, sem minni eru en 0,1 m³ eru ekki dregin frá. Einingarverð skulu fela í sér allan kostnað við fullharðnaða steypu, m.a. vörn gegn hnjaski, ofþornun og kulda á hörðunartíma, sýnatöku og prófana á steypu auk steypuviðgerða, ef þeirra verður þörf Innifalið í steypuliðum er fjarlæging mótateina og fylling í holur á þeim flötum, sem fyllt er að beggja vegna og ekki er krafist frekari meðhöndlunar á. 2.4 Trévirki Almenn atriði Yfirlit Burðarvirki veggja og þaks þjónsutuhússins eru úr timbri. Veggir eru byggðir upp með lóðréttum stoðum og klæddir með krossviði að innanverðu. Í burðarvirki þaks eru notaðar timbursperrur sem koma undir krossvið. Yfir útiskýli er glerþak sem haldið er uppa af timbursperrum. Trévirki Um trévirki gildir eftirfarandi: Naglar, skrúfur og aðrar stálfestingar: Allir naglar, boltar, bitaskór, súlufætur, skífur, girði og aðrar stálfestingar skulu vera heitsinkhúðaðar nema annað sé tekið fram. Allt stál í stálvirki og stálfestingum í trévirki er St Burðarviðir: Allt timbur skal vera heflað timbur í flokki K24, skv. INSTA142 eða betra. Fúavörn: Allt timbur skal vera fúavarið skv. flokki A í NTR Alls staðar þar sem timbur leggst að steypu skal setja millilegg úr einu lagi af þakpappa, 900 g/m² (500g/m² asfalt og 400 g/m² pappírsfilt), eða sambærilegt. Boltar og skífur: Nota má heitsinkhúðaða snittteina sem bolta. Ath. að nota þann gæðaflokk sem sýnt er á teikningu. Allar sýnilegar skífur undir boltahausa og rær skulu vera hringlaga, með þvermáli = 3 þvermál boltans og þykkt = 0,3x þvermál boltans. Magntölur eru reiknaðar út samkvæmt teikningum án tillits til rýrnunar. Magn burðarviða er mælt í m en stálfestingar þaksperra eru í stk. Einingarverð skulu fela í sér allan kostnað við fullfrágengin trévirki og skulu allar festingar stoða og reima, fúavörn, pappi og annað sem með þarf til að fullgera verkþáttinn vera innifalin í einingaverðum. Þar sem festivinklar eru tilgreindir sérstaklega þá skulu vinklar, boltar, galvanhúðun, uppsetning og annað sem með þarf til að fullgera verkþáttinn vera innifalin í einingaverðum 20 VST

21 Tjaldstæði Stykkishólms Verklýsing Burðarvirki Hlutar trévirkis Hér á eftir verður lýst helstu hlutum trévirkis Undir útveggi komar láréttar 50x150mm reimar sem eru boltaðar við steyptan sökkul með innsteyptum M12x300mm múrboltum á 600mm millibili. Undir innvegg eru notaðar 50x100mm reimar. Stoðir í veggjum eru ýmist 50x150 (útveggir) eða 50x100 (innveggir), koma á 600mm billibili og eru festar við reimar (50x150 útv./50x100 innv.) með 2 stk. 90 vinklum í hvorn enda. Vinklana skal negla með 6+8/ k40/60(40) eða bolta (með reimarboltum) þar sem því er komið við. Þakbitar liggja efst í langhliðum útveggja. Á framhlið er notaður T2 50x223mm burðarviður sem er tvöfaldaður yfir gluggum og hurðum. Á bakhlið er notaður T2 50x223 burðarviður. Úrtak er tekið úr stoðum þar sem þakbitar koma og eru þeir festir í hverja stoð með að lágmarki 4xN50/100 neglingu. Efst í útvegg er 50x145mm reim og ofan á henni er 20x190mm krossviðsrenningur sem skrúfaður er við reim með ø6x70mm tréskrúfum c150 nema á samskeytum krossviðs og á samskeytum reima, þar sem skrúfun er mun meiri. T2 75x225mm cc 600 þaksperrur eru festar á þakbita með BMF 73x153 bitaskó. Þak er klætt með 20mm þykkum krossviðsplötum. Magn fyrir reimar, stoðir og sperrur er mælt í m og skulu allar festingar vera innifaldar í einingaverði nema bitasskór sem eru í stk. og skal einingaverð þeirra innifela vinkla, nagla, bolta og skinnur Útiskýli Allir sýnilegir burðarbitar og sperrur skulu vera alhefluð. Í þakskýli eru T75x225 og eru festingar þeirra eins og gefið er upp á teikningum. Stoðir eru 140x140 T2 burðarviðir. Í lága hliðarveggi eru notaðar 50x100 burðarvið. Hliðaveggur og stoðir sitja á heitgalvanhúðuðm (60μm) BMF súlufótum eins og gefið er upp á teikningum. Magn fyrir reimar, stoðir og sperrur er mælt í m og skulu allar festingar vera innifaldar í einingaverði nema súluskór sperra og bitasskór sem eru í stk. og skal einingaverð þeirra innifela vinkla, nagla, bolta og skinnu VST 21

22 Tjaldstæði Stykkishólms Verklýsing Frágangur úti 3 FRÁGANGUR ÚTI 3.1 Múrverk Ílögn í útigólf Á útipall og gólf undir útisturtum kemur ílögn. Áður en lagt er í skal hreinsa steypuyfirborð vandlega og gæta þess að hvergi séu á því steypuslettur eða laus steypa. Pallurinn er með vatnshalla og skal verktaki gæta þess að steypufletirnir séu í réttum kótum eftir ílögn skv. teikningu arkitekta nr Tryggja skal að gólfin verði nógu slétt fyrir flísalögn. Reiknað er með 50 mm meðalþykkt ílagnar, en lágmarksþykkt skal vera 30 mm. Nota skal múrblöndu frá viðurkenndum framleiðanda sem ætluð er til ílagnar úti. Eftir að steypuyfirborðinu hefur verið haldið vel röku í tvo sólarhringa skal kústa það vandlega upp úr múrblöndu með grófum strákústi, en síðan skal leggja í. Fylgja skal fyrirmælum framleiðanda múrblöndu um meðferð og niðurlögn efnisins. Magn er nettóflatarmál í m². Einingarverð skal miðast við fullfrágengið verk Útiflísar Fylgja skal fyrirmælum framleiðenda flísa og lím- og fúguefna um efni og vinnu og hafa samráð við eftirlitsmann um flísalögn og þenslufúgur. Áður en hafist er handa við flísalögn skal vatnsverja steypuna með efni sem framleiðandi flísalíms mælir með og grunna með viðeigandi grunni. Flísar skal líma með vatnsheldu sementsbundnu flísalími. Fúgur skal fylla með sterku flex fúgusementi. Við kverkar og þar sem flísar mæta öðrum efnum komi samlit þenslufúga úr myglu- og sveppavörðu silikoni. Val á flísum skal bera undir verkkaupa til samþykktar. Leggja skal skal gegnheilar óglerjaðar flísar, framleiddar samkvæmt staðli EN-176, með sléttu yfirborði og hálkuviðnámi A, frostþolnar og ætlaðar til notkunar úti. Stærð: 300x300 mm, þykkt minnst 8 mm. Litur: ljósgrár að vali verkkaupa Magn er nettóflatarmál gólfflatar í m², sökkulflísar eru ekki magnteknar en skulu innifaldar í einingarverði. Einingarverð skal miðast við fullfrágengið verk. 22 Arkitektastofan OG

23 Tjaldstæði Stykkishólms Verklýsing Frágangur úti 3.2 Klæðningar Timburklæðning Utan á stoðir skal klæða með 9 mm útigifsi. Yfir gifsið skal setja vindpappa og síðan lektur, 25x50 mm, á hverja stoð. Klæða skal á lekturnar með vatnsklæðningu úr tatajuba harðviði. Klæðningin skal vera lárétt, úr 21x110 mm viði, nótuð og þannig gerð að hún verji sig gegn vatni. Á skjólveggi á útipalli skal klæða með sömu klæðningu báðum megin, beint á grindina. Magn er nettóflatarmál klæðningar í m², öll op dregin frá. Einingarverð skal miðast við fullfrágengið verk Klæðning og skilrúm úr trefjaplötum Við útisturtur koma klæðning og skilrúm úr trefjaplötum og undir þak yfir inngangi skal klæða með sams konar plötum. Plötur Plöturnar eru sléttar litaðar trefjaplötur til notkunar utandyra (Trespa Meteon eða sambærilegt), rúmþyngd 1350 kg/m³. Plöturnar skulu standast eftirtaldar kröfur: Stærðarbreytileiki 2,5 mm/m skv. EN 438 Rakaviðnám (breytileiki í 65 C heitu vatni eftir 48 klst.): Massaukning 3% skv. EN 438 Útlitseinkunn 4 skv. EN 438 Fjaðurstuðull N/mm² skv. ISO 178 Togþol 70 N/mm² skv. ISO Beygjuþol 120 N/mm² skv. ISO 178 Rispuþol 3 skv. EN 438. Klæðning við innganga Á skjólvegg við innganga og undir loft yfir inngöngum skal klæða með plötunum, þykkt 6 mm, beint á grindina. Festingar skulu vera skv. fyrirmælum framleiðanda platna. Klæðning á húsvegg við sturtur Utan á timburklæðningu koma álprófílar, 25x40 c/c 600 mm, og síðan plöturnar, þykkt 6 mm. Festingar skulu vera skv. fyrirmælum framleiðanda platna. Skilrúm kringum sturtur Kringum sturtur á tvær hliðar koma skilrúm með hurð. Skilrúmin skulu gerð úr plötum, sbr. að ofan, þykkt 13 mm, og úr stöðluðu kerfi fylgihluta og festinga úr ryðfríu stáli (Normbau eða sambærilegt). Kerfið skal innihalda allt sem þarf til að Arkitektastofan OG 23

24 Tjaldstæði Stykkishólms Verklýsing Frágangur úti mynda fullkomin skilrúm með öllu tilheyrandi, svo sem slám, listum, fótum, hurðarhúnum, læsingum, hurðarstoppurum o.s.frv. Magn er nettóflatarmál klæðningar í m² og nettólengd skilrúma í m. Einingarverð skal miðast við fullfrágengið verk, þar með taldir allir prófílar, listar og fylgihlutir. 3.3 Gluggar og hurðir Gluggar og útihurðir úr áli Nota skal álgluggakerfi af staðlaðri gerð frá viðurkenndum framleiðanda, úr rafhúðuðum álprófílum með rofinni kuldabrú. Gluggar og útihurðir skulu vera úr sama kerfi. Gluggakerfið skal vera glerjað utan frá og vera þrýstiglerjað. Kerfið skal vera loftræst og drenerað þ.e. þannig uppbyggt að vatn sem kemst inn í glerfals skili sér út en valdi ekki leka. Framleiðslan skal uppfylla kröfur IGH Íslenskt glugga- og hurðaeftirlit sem R.B. hefur eftirlit með. Gluggarnir skulu vera slagregnsprófaðir af R.B. fyrir 1100 pa þrýsting og skal framleiðandi leggja fram prófunarvottorð því til staðfestingar. Styrkur hurða og glugga og festinga í vegg skal miðast við vindálag með grunngildi 2,25 kn/m² og skal framleiðandi leggja fram nauðsynleg gögn því til staðfestingar. Litir Útihurðir skulu vera lakkaðar í bláum lit RAL 5010, allt annað ál í náttúrulegum állit. Opnanlegir gluggar og útihurðir Útihurðir eru með einangruðu hurðarblaði úr áli og lokanlegri loftrist yfir hurðinni. Opnanlegir fög og hurðir skulu vera úr sama efni og gluggar, með rofinni kuldabrú og glerjað utan frá. Lamir skulu vera ryðfríar og innfelldar í hlið glugganna og með viðnámsbremsu. Fög og hurðir skulu vera með tvöföldum þéttilistum. Opnunarbúnaður frá framleiðanda glugganna, sem og stormjárn og gluggakrækjur (handföng) skulu henta íslenskum aðstæðum. Útihurðir skulu standast kröfur um loft- og vatnsþéttleika samkvæmt SBN 1980 ásamt kröfum um einangrun skv. byggingarreglugerð. Hurðarhúnar skulu vera úr sívölu, ryðfríu, burstuðu stáli. Hurðastoppara skal festa í vegg og stétt þar sem við á, þeir skulu vera úr ryðfríu stáli af vandaðri gerð og geta haldið hurðinni í opinni stillingu. Skrár skulu vera af ASSA gerð eða sambærilegt. Hurðarpumpur skulu vera með stillanlegu átaki, í sama lit og hurðir. Glerþak Yfir útipalli er glerþak. Glerjað er beint í sperrur með glerlistum úr áli sem koma ofan á glerið og eru skrúfaðir niður í sperrur. Glerlistarnir skulu vera úr sama kerfi og gluggar og með sama lit og áferð, en ætlaðir fyrir glerþak. Á útbrún þaksins skal 24 Arkitektastofan OG

25 Tjaldstæði Stykkishólms Verklýsing Frágangur úti setja álvinkil sem kemur undir glerlista og niður á þakkantinn. Allur frágangur skal vera skv. fyrirmælum framleiðanda. Ísetning Gluggar og útihurðir eru sett í eftir á. Þétta skal að körmum með aerofillistum og Urethan kítti, tróð skal vera steinullartróð. Allar festingar skulu vera úr áli, ryðfríu stáli eða öðru ryðfríu efni frá framleiðanda glugga og hurða. Öll úrtök, boranir og fræsingar fyrir festingum skulu vera nákvæmnisvinna og skal styrkja þar sem við á með plöturæmum. Vatnsbretti Undir glugga skal setja vatnsbretti úr áli með innbrenndum lit, RAL 9006, og festa á vegg með spennum c/c 300. Magn glugga og hurða er mælt í stykkjum. Magn þakglerlista er nettólengd lista í m. Einingarverð skal miðast við fullfrágengið verk, þar með talið uppsetning og allur frágangur vatnsbretti, fög og hurðir í gluggum og allur búnaður. Glerjun er þó magntekin sérstaklega í kafla og Gler Einangrunargler Gler Allt gler skal vera fyrsta flokks flotgler. Einangrunargler skal vera tvöfalt K-gler, samlímt á viðurkenndan hátt af framleiðanda, sem verkkaupi samþykkir. Gler skal standast sömu álagskröfur og gluggar, sjá kafla Minnsta glerþykkt skal vera 5 mm. Loftrúm milli glerja skal vera 12 mm nema í opnanlegum fögum og útihurðum, þar sé það 6 mm. Framleiðandi skal gefa a.m.k. 5 ára ábyrgð á gæðum samlímdra rúða. Frágangur á köntum skal hæfa til þrýstiglerjunar. Ísetning Verktaki skal taka öll glermál sjálfur og bera ábyrgð á þeim. Öll glerjun skal vera samkvæmt reglum gluggaframleiðanda og skulu verktaki og gluggaframleiðandi ábyrgjast rétta glerjunaraðferð. Glerja skal að utan. Þess skal gætt að ekki verði rakaþétting í holrúmi milli karms, þrýstiglerlista og rúðu, sem gæti valdið tæringu í samsetningarlista glersins. Í þeim tilgangi kemur til greina þétting utan með glerinu allt í kring. Þess skal sérstaklega gætt að glerföls séu hrein og þurr áður en glerjun hefst og kanna ber viðloðunarhæfni þéttiefnanna við glerfölsin. Vitað er að sum fúavarnarefni hafa skemmandi áhrif á þéttiefni og því mjög áríðandi að þetta atriði sé vel athugað. Arkitektastofan OG 25

26 Tjaldstæði Stykkishólms Verklýsing Frágangur úti Við hreinsun skal strjúka yfir fölsin með viðurkenndu hreinsiefni. Í öllum tilfellum skal grunna glerfölsin með grunnefni, sem gefur þéttiefnum þeim sem notuð eru hámarks viðloðun. Glerjaðrar, sem falla að þéttiefnum séu stroknir með klút vættum með spritti til hreinsunar, því fita eða óhreinindi geta auðveldlega orsakað leka. Glerja skal með IPDM gúmmílistum báðum megin. Klossun glersins skal vera samkvæmt reglum settum af glerframleiðanda og verkkaupa (ath. að klossun á opnum römmum er ekki eins og á föstum glerjum). Það skal sérstaklega tekið fram, að verktaki skal setja hið endanlega gler í húsið um leið og því er lokað. Gler og glugga skal verja tryggilega fyrir skemmdum, svo sem vegna múrhúðunar, með því að klæða það vandlega með plastdúk eða öðru sambærilegu. Magn er nettóflatarmál glers í m². Einingarverð skal miðast við fullfrágengið verk, þar með talið ísetning, þétting, frágangur og varnir Öryggisgler Í glerþak yfir útipalli kemur öryggisgler, samanlímt úr tveimur rúðum með filmu á milli. Glerið skal vera frá viðurkenndum framleiðanda, þykkt hvorrar rúðu 6 mm, heildarþykkt 12 mm. Magn er nettóflatarmál glers í m². Einingarverð skal miðast við fullfrágengið verk, þar með talið ísetning og allur frágangur. 3.5 Þakklæðning Flatt þak með dúki og torfi Ofan á einangrað þak kemur PVC dúkur, filt og tvöfalt lag af torfi. Ofan á kalt þak yfir inngangi kemur flipafestur PVC dúkur. Þakdúkur Nota skal glertrefjastyrktan PVC-þakdúk frá viðurkenndum framleiðanda, þykkt 1,5 mm, þyngd 1,5 kg/m². Öll samskeyti á dúknum skal sjóða saman með heitu lofti þannig að hann myndi órofa heild yfir allan flötinn og upp á og út fyrir veggi. Á köldu þaki yfir inngangi skal dúkurinn flipafestur skv. fyrirmælum framleiðanda um frágang og þéttleika festinga. Sjóða skal hosu í dúkinn sem gengur niður í niðurfallsrör. Öll vinna við frágang þakdúksins skal unnin af reyndum iðnaðarmönnum sem unnið hafa sambærileg verk. Gefa skal 10 ára ábyrgð á þakdúknum og vinnu við hann. 26 Arkitektastofan OG

27 Tjaldstæði Stykkishólms Verklýsing Frágangur úti Torf Ofan á þakdúk skal setja polypropylene-filt, minnst 140 g/m², og tvö lög af torfi, neðra lagið með rótina upp. Magn er nettóflatarmál þakflatar í m². Dúkur á þakköntum er ekki magntekinn en skal innifalinn í einingarverði. Einingarverð skal miðast við fullfrágengið verk Þakrennur og niðurföll Torfþak Þakrennur og niðurföll ásamt tilheyrandi festingum og tengingum skulu vera úr stöðluðu kerfi frá viðurkenndum framleiðanda, úr heitsinkhúðuðu stáli með 50 µm HBP-Topcoat lakkhúð. Halli rennu að niðurföllum skal minnst vera 4 mm/m. Verktaki skal tryggja þéttleika og vandaða tengingu á samskeytum þakrenna og niðurfalla. Þétta skal, t.d. með einangrunarplasti, milli niðurfallsrörs og frárennslisrörs við jörð og steypa yfir. Glerþak yfir útipalli Þakrennur eru beygðar úr 2 mm áli með loki í endum, og tengdar niðurföllum úr heildregnum álprófíl, 80x80 mm. Allt ál í náttúrulegum lit. Magn er nettólengdir í m. Einingarverð skal miðast við fullfrágengið verk Frágangur þakkanta Þakkantur efst á torfþaki Loka skal vegggrindinni með útigifsi og vindpappa, þar yfir koma lektur og krossviður eins og í þakklæðningu. Byggja skal loftunarleið báðum megin á kantinum eins og sýnt er á sérteikningum arkitekta með viðeigandi lektum, klossum, álflasningum og flugnaneti. Yst kemur timburklæðning eins og á veggjum og loks er lokað yfir vegginn með hatti úr áli. Allt ál skal vera með innbrenndum lit RAL Þakkantar á göflum á torfþaki Loka skal vegggrindinni með útigifsi sem þakdúkurinn kemur yfir. Ofan á vegginn skal setja hatt úr áli með innbrendum lit, RAL Þakkantur neðst á torfþaki Á þakbrún ofan við rennu skal setja torfbjálka úr gagnvarinni furu, 35x120 mm, sem fest er með stálvinklum á krossviðarklæðningu. Setja skal pappa milli torfsins og bjálkans. Utan og neðan við þakrennu skal klæða með timburklæðningu veggja, sbr. kafla 3.2.1, sem fest er með stálvinklum og lektum. Báðum megin við þakrennu skal setja flasningar úr sama efni og rennan. Arkitektastofan OG 27

28 Tjaldstæði Stykkishólms Verklýsing Frágangur úti Þakkantar á þaki yfir inngangi Klæða skal þakkanta með álflasningu með innbrendum lit RAL Magn er nettólengd þakkants í m. Einingarverð skal miðast við fullfrágengið verk skv. sérteikningum arkitekta. 3.6 Járn- og blikksmíði Ekki notað. 3.7 Málun Viðarvörn Á timburklæðningu skal bera þrjár umferðir af glærri þunnfljótandi viðarolíu frá viðurkenndum framleiðanda sem ætluð er til notkunar á harðviðarklæðningu. Magn er nettóflatarmál klæðningar í m². Einingarverð skal miðast við fullfrágengið verk. 28 Arkitektastofan OG

29 Tjaldstæði Stykkishólms Verklýsing Frágangur inni 4 FRÁGANGUR INNI 4.1 Múrhúðun Almennt Áður en múrhúðun hefst skal höggva alla mótateina og hreinsa síðan alla steypufleti, sem eiga að múrhúðast. Pússningarsandur skal vera úr kornum sterkra bergtegunda, hreinum og sýnilega óveðruðum. Sandurinn skal vera frostþolinn og í honum má ekki vera það mikið af leir eða lífrænum efnum að skaðlegt sé. Stærðardreifing korna skal liggja innan viðurkenndra marka. Sýnt skal fram á hæfni sandsins með því að láta Rannsóknarstofnun byggingariðnaðarins rannsaka hann. Við val á efni og blöndun skal taka tillit til þess að allt múrverk skal vera með góðri áferð. Verja skal pússningarsandinn, svo að steinar og óhreinindi blandist ekki saman við, þar sem hann er geymdur. Þegar múrblanda hefur verið löguð skal hún látin standa í a.m.k. 30 mín og skal þá "aktivera" (snörp endurhrærsla) blönduna. Nota skal loftblendi í alla múrlögun. Ofþornun múrverks skal verktaki hindra með nægjanlegri vökvun og/eða yfirbreiðslum, eftir því sem eftirlitsmaður telur nauðsynlegt. Fylgja skal fyrirmælum framleiðanda múrefna við alla framkvæmd. Verktaki skal ganga hreinlega um vinnustað og gæta þess að ekki komist múr- eða sementsafgangar í frárennslislagnir eða rennur Gólfílögn Hitalagnir eru í gólfi og skal taka tillit til þess þegar lagt er í. Nota skal ílagnarefni frá viðurkenndum framleiðanda sem ætlað er fyrir gólfhita. Áður en lagt er í skal hreinsa steypuyfirborð vandlega og gæta þess að hvergi séu á því steypuslettur eða laus steypa. Verktaki skal gæta þess að steypufletirnir séu í réttum kótum eftir ílögn. Tryggja skal að gólfin verði nógu slétt fyrir flísalögn. Reiknað er með 80 mm heildarþykkt ílagnar. Eftir að steypuyfirborðinu hefur verið haldið vel röku í tvo sólarhringa skal kústa það vandlega upp úr múrblöndu með grófum strákústi, en síðan skal leggja í. Magn er nettóflatarmál í m². Einingarverð skal miðast við fullfrágengið verk. Arkitektastofan OG 29

30 Tjaldstæði Stykkishólms Verklýsing Frágangur inni 4.2 Léttir veggir og klæðningar Einangrun og klæðning útveggja að innan Útveggjagrind og krossviðarklæðningu sem kemur innan á hana er lýst í kafla 2, Burðarþol. Einangrun og rakavörn Áður en krossviðarklæðning kemur skal fylla útveggjagrind með rakavarinni steinullareinangrun, 30 kg/m³, 100 mm. Síðan skal koma fyrir rakavarnarlagi úr 0,20 mm PE (polyetylen) plastdúk, þolplasti eða samsvarandi, límdu saman á samskeytum. Klæðning Á krossviðarklæðningu skal festa lektur 22x45 mm. Millibil miðast við kröfur plötuframleiðanda, mest m/m 600 mm. Klæða skal með 13 mm trefjastyrktum gifsplötum, um 12kg/m² (harðgifs) með innfelldum spartlkanti Frágangur Plöturnar skal fella að hurðum og gluggum þar sem með þarf. Ganga skal frá plötunum tilbúnum til spörtlunar með þar til gerðum blikklistum á öll horn og kanta. Allar festingar og frágangur á plötunum skal ekki vera lakari en lágmarkskröfur framleiðanda. Magn er nettóflatarmál í m², öll op dregin frá. Kantar inn að gluggum og hurðum eru ekki magnteknir en skulu innifaldir í einingarverði. Einingarverð skal miðast við fullfrágengið verk Einangrun þaks og loftaklæðning Einangrun og rakavörn Áður en einangrun hefst skal setja 2mm stálvír neðan á sperrur, c/c 300mm, þvert á sperrur. Einangra skal með 200 mm rakavarinni steinullareinangrun með áföstum vindpappa sem ætluð er í þök, rúmþyngd a.m.k. 27 kg/m³. Gæta skal þess að ullin fylli vel út í sperrubil. Síðan skal koma fyrir rakavarnarlagi úr 0,20 mm PE (polyetylen) plastdúk, þolplasti eða samsvarandi, límdu saman á samskeytum. Klæðning Á sperrur skal festa lektur 22x45 mm, m/m 400 mm. Klæða skal með 13 mm gifsplötum, um 9 kg/m² með innfelldum spartlkanti. Plöturnar skal fella að hurðum og gluggum þar sem með þarf. Ganga skal frá plötunum tilbúnum til spörtlunar með þar til gerðum blikklistum á öll horn og kanta. Allar festingar og frágangur á plötunum skal ekki vera lakari en lágmarkskröfur framleiðanda. 30 Arkitektastofan OG

31 Tjaldstæði Stykkishólms Verklýsing Frágangur inni Magn er nettóflatarmál lofts í m². Einingarverð skal miðast við fullfrágengið verk Gifsveggir Veggjakerfi Nota skal veggjakerfi með 70 mm blikkstoðum og viðeigandi leiðurum við loft og gólf. Stoðir skulu mest vera m/m 600 mm, en 400 mm þar sem flísar koma á vegg. Þétta skal milli leiðara og steypu samkvæmt fyrirmælum framleiðanda, t.d. með 5 mm filti. Allur frágangur skal vera samkvæmt fyrirmælum framleiðanda þannig að tilætlað brunaþol og hljóðeinangrun náist. Grindina skal fylla með steinull, þéttull í almennum veggjum en léttull í lagnaveggjum. Klæða skal með tvöföldu lagi af 13 mm gifsplötum, innra lagið um 9kg/m² en ytra lagið harðgifs um 12 kg/m² með innfelldum spartlkanti Veggjagerðir 1. Veggir með einfaldri grind, tvöfalt gifs báðum megin, þykkt um 120 mm. 2. Lagnaveggur með einfaldri grind, tvöfalt gifs á einni hlið. Styrkingar Þar sem hurðir koma í þessa veggi skal setja ramma úr gólfleiðaraefni og fylla með furubattningi, sem boltast með 10 mm múrbolta við gólf með þar til gerðum heitsinkhúðuðum stálvinklum. Alls staðar þar sem hreinlætistæki, innréttingar, o.þ.h. er fest á létta veggi skal koma fyrir styrkingum í veggina. Frágangur Plöturnar skal fella að hurðum og gluggum þar sem með þarf. Ganga skal frá plötunum tilbúnum til spörtlunar með þar til gerðum blikklistum á öll horn og kanta. Allar festingar og frágangur á plötunum skal ekki vera lakari en lágmarkskröfur framleiðanda. Magn er nettóflatarmál í m², öll op dregin frá. Kantar inn að gluggum og hurðum eru ekki magnteknir en skulu innifaldir í einingarverði. Einingarverð skal miðast við fullfrágengið verk Klæðning með trefjaplötum Við handlaugar kemur klæðning úr trefjaplötum. Á gifsklæðningu koma álprófílar, 25x40 c/c 600 mm, og síðan plöturnar, þykkt 6 mm. Festingar skulu vera skv. fyrirmælum framleiðanda platna. Arkitektastofan OG 31

32 Tjaldstæði Stykkishólms Verklýsing Frágangur inni Plötur Plöturnar eru sléttar litaðar trefjaplötur (Trespa Athlon eða sambærilegt), rúmþyngd 1350 kg/m³. Plöturnar skulu standast eftirtaldar kröfur: Stærðarbreytileiki 2,5 mm/m skv. EN 438 Rakaviðnám (breytileiki í 65 C heitu vatni eftir 48 klst.): Massaukning 3% skv. EN 438 Útlitseinkunn 4 skv. EN 438 Fjaðurstuðull N/mm² skv. ISO 178 Togþol 70 N/mm² skv. ISO Beygjuþol 100 N/mm² skv. ISO 178 Rispuþol 3 skv. EN 438. Magn er nettóflatarmál klæðningar í m². Einingarverð skal miðast við fullfrágengið verk, þar með taldir allir prófílar, listar og fylgihlutir. 4.3 Járn- og blikksmíði Ekki notað. 4.4 Málun Almennt Nota skal fyrsta flokks efni, ljós-, vatns- og olíuekta. Bera þarf undir verkkaupa tegundir málningar og lakka til samþykktar. Áður en málning hefst skal gengið úr skugga um að það sem mála á sé orðið þurrt. Rakastig þess og umhverfisins skal vera innan þeirra marka sem framleiðandi samþykkir. Hreinsa skal það sem mála á af öllum efnum sem skaðleg eru málningu, s.s. ryði, feiti eða öðrum óhreinindum og slípa af lausar múragnir. Við málningarvinnu skal farið eftir almennum leiðbeiningum framleiðanda málningar um allan undirbúning og framkvæmd. Allir litir og litaskil skulu vera að vali verkkaupa sé ekki annað tekið fram. Verktaki skal gera litasýnishorn á staðnum, og getur endanlegt litaval breyst í framhaldi af því Spörtlun og málun gifsplatna 1. Spörtlun í öll skrúfu og naglagöt, fúgur og horn. Nota skal viðeigandi fúguborða og spartla í tveimur umferðum samkvæmt leiðbeiningum framleiðanda gifsplatna. Áferð skal vera slétt og gallalaus. Ekki má sjást í fúguborða gegnum spörtlun. 32 Arkitektastofan OG

33 Tjaldstæði Stykkishólms Verklýsing Frágangur inni 2. Blettmála spörtlun með latex grunnmálningu 10% þynntri og skal blettmála með lakkrúllu til að fá áferð. 3. Grunna með alkýðolíugrunni, þurrfilma minnst 30 μ, og slípa. 4. Minnst tvær umferðir með alkýðolíulakki, gljástig 50%, slípa á milli umferða. Þurrfilma minnst 90 μ. Litur ljósgrár, NCS 0502-Y80R. Magn er nettóflatarmál í m². Kantar inn að gluggum og hurðum eru ekki magnteknir en skulu innifaldir í einingarverði. Einingarverð skal miðast við fullfrágengið verk Málun málmhluta Málma, svo sem, festijárn, rör, stokka, töflukassa, ristar o.þ.h., sem ekki er annað tekið fram um skal mála. 1. Slípa og hreinsa 2. Grunna með alkýðolíugrunnmálningu þurrfilma 30 μ. 3. Slípa og hreinsa undir lakk. 4. Tvær umferðir með með alkyðolíulakki, gljástig 50%, slípa á milli umferða, þurrfilma minnst 90 μ. Magn er nettóflatarmál í m². Einingarverð skal miðast við fullfrágengið verk. 4.5 Flísalögn Almennt Fylgja skal fyrirmælum framleiðenda flísa og lím- og fúguefna um efni og vinnu og hafa samráð við eftirlitsmann um flísalögn og þenslufúgur. Áður en hafist er handa við flísalögn skal rykbinda með viðeigandi grunni. Flísar skal líma með vatnsheldu sementsbundnu flísalími. Fúgur skal fylla með sterku flex fúgusementi. Við kverkar og þar sem flísar mæta öðrum efnum komi samlit þenslufúga úr myglu- og sveppavörðu silikoni. Litir og áferð skulu vera að vali verkkaupa sé ekki annað tekið fram. Val á flísum skal bera undir verkkaupa til samþykktar Flísalögn gólfa Leggja skal skal gegnheilar óglerjaðar flísar, framleiddar samkvæmt staðli EN-176, með sléttu yfirborði og hálkuviðnámi A. Meðfram öllum veggjum innanhúss komi sökkulflísar, sams konar og gólfflísar en með rúnuðum kanti að ofan. Arkitektastofan OG 33

34 Tjaldstæði Stykkishólms Verklýsing Frágangur inni Stærð: 300x300 mm, þykkt minnst 8 mm. Litur: ljósgrár að vali verkkaupa Magn er nettóflatarmál gólfflatar í m², sökkulflísar eru ekki magnteknar en skulu innifaldar í einingarverði. Einingarverð skal miðast við fullfrágengið verk. 34 Arkitektastofan OG

35 Tjaldstæði Stykkishólms Verklýsing Innréttingar og búnaður 5 INNRÉTTINGAR OG BÚNAÐUR 5.1 Innihurðir Innihurðir Dyrakarmar Dyrakarmar eru úr spónaplötum og krossviði, kantlímdir og spónlagðir. Slaglistar eru úr gegnheilum viði. Hurðarblöð Óundnar blokkhurðir með 10 mm þéttpressuðum spónaplötum á hvorri hlið fylltar með þéttpressaðri steinull. Leyfilegt er að nota staðlaða EI-CS30 hurðarfleka frá hurðarframleiðendum. Hurðirnar eru harðplastlagðar á báðar hliðar og kantlímdar með viði. Efnisval og áferð Allur sýnilegur viður skal vera eik. Allan við skal lakka þrjár umferðir með hálfmöttu lakki, slípa skal milli umferða. Harðplast skal vera grátt, NCS 2500-N. Lamir, skrár, húnar, handföng og stopparar Lamir skulu vera vandaðar úr ryðfríu burstuðu stáli. Setja skal lamirnar 25 sm frá efri og neðri brún hurðar og þá þriðju 15 sm fyrir neðan þá efri. Skrúfur skulu vera úr sama efni og lamir. Lamir skal smyrja með vatnsfrírri feiti um leið og hengslað er. Húnar, handföng og skrár skal vera vandað úr burstuðu ryðfríu stáli, af tegund sem verkkaupi samþykkir. Í salernishurðir skal setja salernislæsingar en í aðrar hurðir cylinderlás í höfuðlyklakerfi hússins. Rílar skulu vera á vængjahurðum. Reikna skal með að setja stoppara við allar hurðir af tegund sem verkkaupi samþykkir. Staðsetning stoppara ákveðist í samráði við eftirlitsmann. Þéttilistar, fallþröskuldar, hurðarpumpur Þéttilista úr gúmmí eða plasti skal setja á alla karma. Ísetning og þétting Hurðarkarma skal festa á minnst fimm stöðum í hæðina með 90 mm skrúfum. Steinullarþéttingu við karma skal loka með eldþolnu kítti og frágangslistum úr furu, sem málast í sama lit og veggur. Magn er mælt í stykkjum, talið af teikningum. Einingarverð skal miðast við fullfrágengið verk að meðtöldum búnaði og öllum kostnaði við smíði og uppsetningu. Arkitektastofan OG 35

36 Tjaldstæði Stykkishólms Verklýsing Innréttingar og búnaður 5.2 Fastar innréttingar Salernisskilrúm Salernisskilrúm með hurðum skulu gerð úr 13 mm trefjaplötum og úr stöðluðu kerfi fylgihluta og festinga úr ryðfríu stáli (Normbau eða sambærilegt). Kerfið skal innihalda allt sem þarf til að mynda fullkomin skilrúm með öllu tilheyrandi, svo sem slám, listum, fótum, hurðarhúnum, læsingum, hurðarstoppurum o.s.frv. Plötur Plöturnar eru sléttar litaðar trefjaplötur (Trespa Athlon eða sambærilegt), rúmþyngd 1350 kg/m³. Plöturnar skulu standast eftirtaldar kröfur: Stærðarbreytileiki 2,5 mm/m skv. EN 438 Rakaviðnám (breytileiki í 65 C heitu vatni eftir 48 klst.): Massaukning 3% skv. EN 438 Útlitseinkunn 4 skv. EN 438 Fjaðurstuðull N/mm² skv. ISO 178 Togþol 70 N/mm² skv. ISO Beygjuþol 100 N/mm² skv. ISO 178 Rispuþol 3 skv. EN 438. Magn er nettólengd skilrúma í m. Einingarverð skal miðast við fullfrágengið verk, þar með taldir allir prófílar, listar og fylgihlutir Hillur í ræstiklefa Hillur smíðast úr 18mm þéttpressuðum spónarplötum, álímdar slitsterku hvítu harðplasti, litur NCS-S-0500-N, kantlímdar allan hringinn með 5mm eik, fasa skal brúnir lítillega og lakka allan við. Hillum skal skipt niður í einingar, mest 2 m langar, þannig að unnt sé að breyta hæð á hverri einingu fyrir sig. Hillustigar, skrúfaðir á vegg, og hilluuglur skulu vera úr hvítlökkuðu stáli, af vandaðri gerð sem verkkaupi samþykkir. Ekki er leyfilegt að setja hillustiga undir samskeyti hillna. Magn er nettólengd hillna í m. Einingarverð skal miðast við fullfrágengið verk, þar með taldir hillustigar og allar festingar Borð fyrir vaska Á útipalli skal setja upp traust borð úr ryðfríu stáli, sem fest er á húsvegg með vinklum. Svunta skal vera að framan og upp á vegginn. Í borðið skal sjóða vaska úr ryðfríu stáli (4 stk.). Slípa skal allar suður þannig að lýtalaust verði. 36 Arkitektastofan OG

37 Tjaldstæði Stykkishólms Verklýsing Innréttingar og búnaður Magn er nettólengd borðs í m. Einingarverð skal miðast við fullfrágengið verk, þar með taldar suður vegna vaska. Vaskarnir eru magnteknir í lagnakafla. 5.3 Fastur almennur búnaður Speglar Speglar eru 400x700 mm. Spegilgler skal vera slípað, silfurálagning á baki skal vera örugglega vatnsþolin. Spegill skal vera í álramma sem er blindfestur á vegg. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað Salernisstoðir Salernisstoðir fyrir fatlaða skulu vera af viðurkenndri gerð úr hvítlökkuðu stáli. Magn er mælt í pörum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað Salernisrúlluhöld Rúlluhöld skulu vera úr ryðfríu burstuðu sívölu stáli þvermál 14 mm, aukarúlluhöld úr sama efni, þvermál 25 mm. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað Sápuskammtarar Sápuskammtarar skulu vera af viðurkenndri gerð úr ryðfríu stáli. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað. Arkitektastofan OG 37

38 Tjaldstæði Stykkishólms Verklýsing Innréttingar og búnaður Snagar Á hvert salerni koma tveir snagar úr ryðfríu burstuðu stáli. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað Skiptiborð Setja skal upp skiptiborð frá viðurkenndum framleiðanda, gert til að þola mikið álag. Tegund skal bera undir verkkaupa til samþykktar. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað Rafmagnshandþurrkur Setja skal upp hljóðlátar rafmagnshandþurrkur frá viðurkenndum framleiðanda, með ytra byrði úr ryðfríu stáli. Tegund skal bera undir verkkaupa til samþykktar. Magn er mælt í stykkjum. Einingarverð skal miðast við uppsettan fullfrágenginn búnað, tengingar eru magnteknar í rafmagnskafla 38 Arkitektastofan OG

39 Tjaldstæði Stykkishólms Verklýsing Raflagnir 6 RAFLAGNIR 6.0 Almenn atriði Umfang verksins Verktaki tekur að sér að ganga frá fullbúinni raflögn í húsnæðið. Verktaki skal leggja til og kosta alla vinnu og búnað sem þarf, til að skila öllum lögnum samanber nánari lýsingu hér á eftir og teikningu í samráði við umsjónarmann verkkaupa. Heimtaug verður 63A Teikningar og uppdrættir Útboði þessu tilheyra teikningar, sem gerðar eru af VST og taldar eru upp í teikningaskrá, ásamt teikningum frá öðrum hönnuðum. Allar teikningar eru táknrænar og sýna í aðalatriðum hvers óskað er. Samþykki verkkaupa skal fá fyrir öllum frávikum frá teikningum og verklýsingu. Verktaki skal merkja inn á teikningar allar breytingar, sem gerðar verða og skal hann afhenda eftirlitsmanni verkkaupa eitt eintak af breyttum teikningum við verklok Aðstaða á byggingarstað Verktaki leggur til alla aðstöðu á byggingastað Samþykktir Allur prófunarskyldur rafbúnaður skal vera samþykktur af prófunarstofnunum sem samþykktar eru samkvæmt íslenskum lögum, einnig skal frágangur vera samkvæmt eftirfarandi reglum og reglugerðum: Reglugerð um raforkuvirki. Byggingarreglugerð. Brunamálastofnunar. Tæknilega tengiskilmála rafveitna. Reglum Landssíma Íslands hf. Vinnueftirlits ríkisins. ÍST 30. Raflagnaefni, tæki og búnaður skal uppfylla ákvæði um rafsegulsviðssamhæfi (EMC) og þar með reglur um CE merkingu Skýringar á magnskrá Númer verkliða eru þau sömu í tilboðsskrá og í verklýsingu enda er sundurliðun og kaflaskipting einnig sú sama. Fyrir hverja magneiningu skal bjóðandi gefa upp einingaverð og skal allur kostnaður, sem kemur til með að falla á viðkomandi verklið og kemur ekki fram annarsstaðar, vera innifalinn í einingaverðinu. Allt efni er talið/mælt (stk/m) af teikningum án tillits til rýrnunar. ATH; Tilboðsskráin er ekki efnislisti. tilgangur hennar er meðal annars að mynda ákveðinn sameiginlegan grundvöll fyrir bjóðendur. Það eru þannig eingöngu megin þættir, sem taldir eru í tilboðsskrá og í þeim eru innifaldir margir smærri liðir, svo sem festingar, skrúfur og fleira. VST 39

40 Tjaldstæði Stykkishólms Verklýsing Raflagnir Öll vinna skal innifalin í einingarverðum Frágangur og vinnubrögð Öll vinna skal unnin samkvæmt ákvæðum Reglugerðar um raforkuvirki og skal verkið uppfylla fyllstu öryggiskröfur. Uppfylla skal kröfur um fjarkiptalagnir og Vinnueftirlit ríkisins. Um faglegan frágang vísast til kafla í Ákvæðisvinnugrundvelli rafvirkja: "Fyrirsögn um vinnubrögð". Þess skal gætt að allur rafbúnaður sé af viðurkenndri gerð. Rofar, raðklemmur og taugar skulu allar þannig merktar, t.d. með tölustöfum, bókstöfum eða greinarnúmeri, að auðvelt sé að sjá hvar hver taug á að tengjast. Rofar í skápum skulu merktir með sömu númerum og skráð eru á einlínu- og fjöllínu myndum. Innan á hurð aðaltöflu skal vera gegnsætt hólf með plasthúðaðri skrá yfir allar greinar, kvíslar og rofa. Í skrá þessari skal tilgreina númer viðkomandi rofa, tegund notkunar, herbergisheiti sem viðkomandi notkun er í Efni Allt efni skal vera nýtt, vandað og sérhæft til þeirra nota sem áætluð eru. Allt efni skal vera samkvæmt verklýsingu og teikningum og skal verktaki leggja fyrir fulltrúa verkkaupa til samþykktar sýnishorn af öllu efni sem hann hyggst nota áður en notkun þess hefst. Ekki er þó nauðsynlegt að leita samþykkis á efni sem bein fyrirmæli eru um að nota á í verklýsingu. Verktaki skal leggja til allt efni sem til verksins þarf, eins og lýst er í gögnunum. Verktaki skal einnig leggja til allt efni og tæki sem á þarf að halda til að koma lögnum og búnaði fyrir Eftirlit Verkkaupi hefur sérstakan eftirlitsmann með verki verktaka og skal verktaki í einu og öllu framkvæma verkið í samráði við verkkaupa eða eftirlitsmann hans. Verktaki skal tilkynna verkið til úttektar með góðum fyrirvara þannig að hugsanlegar lagfæringar geti farið fram fyrir verklok. Ef verkkaupi óskar eftir að verktaki sé viðstaddur þegar hann framkvæmir eftirlit skal verktaki verða við þeirri ósk, verkkaupa að kostnaðarlausu. Áður en verkið er afhent verkkaupa skal verktaki hafa tilkynnt það til Löggildingarstofu og fengið úttekt hjá þeim og eða löggiltri skoðunarstofu. Verktaki skal síðan afhenda verkkaupa afrit af úttektarskýrslu þar sem fram kemur að engar aðfinnslur hafi verið á verkinu Prófanir Prófun á búnaði framkvæmir verktaki að viðstöddum verkkaupa eða umboðsmanni hans áður en afhending fer fram, verkkaupa að kostnaðarlausu. Skal m.a. sannreyna virkni einstakra tækja, smáspennukerfis, öryggiskerfis og framkvæma einangrunarmælingu. 6.1 Sökkulskaut og spennujöfnun Almennt Verktaki gengur frá sökkulskauti og spennujafnar vatnslagnir. 40 VST

41 Tjaldstæði Stykkishólms Verklýsing Raflagnir Sökkulskaut og spennujöfnun vatnslagna Verktaki gengur frá sökkulskauti og tengir inn á töflu. Verktaki spennujafnar vatnslagnir. Magntölur eru heild, innifalið er öll vinna og allt efni. 6.2 Rör og aðrar lagnaleiðir Almennt Lagnaleiðir innfelldar eins og hægt er Rör Rör almennra raflagna skulu vera úr plasti og tengd þannig saman, að taugar skaddist ekki við ídrátt. Snara skal innan úr rörum þar sem þau eru söguð í sundur. Gæta skal að því að hafa allar beygjur mjúkar og að rör leggist ekki saman í beygjum. Fyrir 25 mm rör og stærri skal nota forbeygðar beygjur. Rör í léttum veggjum skulu vera vel fest nálægt dós og einnig ofar í vegg eftir þörfum. Þess skal einnig gætt, að hljóðeinangrun milliveggja rýrni ekki við lagningu röra. Verktaka er heimilt í samráði við eftirlitsmann verkkaupa að nota barkalagnir þar sem hann telur það heppilegra. Þar sem barkar eru notaðir í huldar lagnir skal nota heila barka (engar samsetningar) milli úttaksstaða. Enginn greinarmunur er gerður á röra- eða barkalögn, heldur ekki hvort um áspennt rör eða rör í einingar er að ræða, á teikningum eða í magntölum. Verktaki skal sjálfur sjá um að velja 20 mm rör í lagnir ef hann telur 16 mm rör ekki duga fyrir þá víra, strengi, sem í rörið koma. Lengd röra (barka) er áætlað, magntölur eru metrar. Ekki er gerður greinamunur á því í verðlagningu hvar eða hvernig rör eru lögð, í einingar, létta veggi, gólf eða í einangrun. Innifalið skal vera allt efni, t.d. rör, hólkar, beygjur, festingar, nipplar og stútar og vinna við lagningu. 6.3 Dósir og tengi Almennt Dósir og tengi Dósir skulu vera kringlóttar úr plasti. Dósir skulu gerðar fyrir þann búnað sem þær eru ætlaðar fyrir. Búnaðurinn skal skrúfaður í dósirnar. Dósirnar skulu vera vel festar. Allar dósir skulu hafa réttar stærðir af nipplum og stútum fyrir rör og strengi. Hæð dósa er sýnd á teikningum eða gefin í almennum skýringum. Hæð þessi miðast við endanlegt yfirborð gólfa. Dósir fyrir smáspennukerfi skulu merktar í dósarbotn því kerfi sem þær tilheyra. Merkinguna skal gera á læsilegan hátt með vatnsþolnum tússpenna. Bæti verktaki við dósum umfram það sem teikningar sýna skal hann færa þær inn á vinnusett sitt og koma til verkkaupa til leiðréttingar. VST 41

42 Tjaldstæði Stykkishólms Verklýsing Raflagnir Tengi skulu vera skrúfuð eða stungin og fjölda tengja í hverri dós skal miða við staðla. Taugar 4 q og stærri skulu tengdar með tengjum föstum í dós. Í þessum liðum eru innifaldar allar dósir og tengi fyrir lág- og smáspennukerfi. Dósir eru áætlaðar, magntölur eru stykki. Í einingarverði dósa er innifalið allt nauðsynlegt efni og vinna við að koma dós fyrir og ganga frá henni, þ.m.t. úrtök. Merkingar á dósum eru einnig innifaldar. Lok, togfestur og nipplar fylgja dósum. Dósir fyrir búnað í tenglarennur fylgi búnaði og eru ekki taldar hér. Tengi eru áætluð, magntölur eru stykki. Innifalið í einingarverði tengja er tengi og vinna við afeinangrun og tengingu. 6.4 Rofar, tenglar og lok Almennt Allir rofar og tenglar verði af vandaðri gerð, til viðmiðunar er GIRA S-color Rofar, Hreyfiskynjarar Málstraumur rofa verði 16A. Hreyfiskynjarar verði á lofti í almenningsrýmum. Þeir skulu lát ljós loga í 15 mínútur án hreyfingar Tenglar Málstraumur algengra tengla skal vera 16 A. Tenglar verði með barnavernd. 16 A tenglar skulu vera af Schuko. Utanáliggjandi tenglar eru m.a. notaðir á strengstiga fyrir ljós. Merkja skal tengil og tækjaplötu með greinanúmeri. Fjöldi tengla og er stykki. Innifalin í einingarverði er öll vinna við að koma búnaði fyrir og tengja hann. Öll lok og rammar fyrir efni eru innifalin í einingarverði tengla. 6.5 Aðaltafla og töflubúnaður Almennt Aðaltafla verði staðsett í ræstingu Aðaltafla TA Aðaltaflan er bxhxd =800x800x275mm 216 módúlar. Stærð víra í töflum miðist við nafnstraum rofa. Taka skal tillit til lækkunarstuðla vegna umhverfishitastigs sbr. grein 302 í reglugerð um raforkuvirki, sérstaklega er þetta mikilvægt ef margir vírar eru lagðir saman í stokkum. Ekki skal setja meira en eina taug undir hverja skrúfu á N- og PE- skinnum. Kvíslar og greinar frá töflum skal merkja með strengnúmerum. Setja skal hlífar yfir 42 VST

43 Tjaldstæði Stykkishólms Verklýsing Raflagnir spennuhafandi hluta í skápnum sem snertihætta er af við vinnu í töflu og til að forðast skammhlaup, IEC 439 form 2. Í töflu verði pláss fyrir smáspennubúnað. Vinna við aðaltöflu er metin sem heild. Innfalið í verðum skal vera eftirfarandi: Innifalið í einingaverði skal vera festiskinnur fyrir búnað, hlífar yfir búnað, innfærslustútar fyrir strengi, töfluvír, plastbakkar, útdráttur fyrir sölumæli og allt annað efni og öll vinna, sem þarf til frágangs utan töflubúnaðar sem magntekinn er sér. Deilihönnun dreifiskápa skal vera innifalin í einingaverði skápanna Álagsvarrofar Rofar skulu vera sterkbyggðir, þeir skulu þola að rjúfa a.m.k sinnum og hafa skammhlaupsgetu a.m.k. 50 ka. Magntölur eru stykki talin af teikningum. Innifalið í einingaverði skal vera öll vinna ásamt rofum, festingum og öðru því sem þarf til að koma búnaðinum fyrir Sjálfvör Sjálfvör skulu vera með yfir- og skammhlaupsvörn, framleiddir í samræmi við IEC eða EN reglur. Málstærð þeirra skal vera eins og fram kemur á einlínumyndum. Sjálfvörin skulu geta rofið a.m.k. 10kA skammhlaups-strauma og fleirpólarofar skulu rjúfa alla póla samtímis. Stykki talin af teikningum. Innifalið í einingaverði skal vera öll vinna ásamt rofum, festingum og öðru því sem þarf til að koma búnaðinum fyrir Lekastraumsrofar Lekastraumsrofar skulu vera gerðir fyrir þann málstraum sem fram kemur á einlínumyndum og hafa útleysingu við 30mA lekastraum og rofgetu upp á 10kA. Þeir skulu vera með prófunarhnapp. Allir lekastraumsrofar skulu vera sömu tegundar og einnig sömu tegundar og sjálfrofar. Stykki talin af teikningum. Innifalið í einingaverði skal vera öll vinna ásamt rofum, festingum og öðru því sem þarf til að koma búnaðinum fyrir Ársklukka Verktaki setur upp ársklukku í töflu og skuklu útiljós tengd við hana. Þau skulu loga allt árið þegar ekki er bjart úti. Nánari stilling búnaðar í samráði við eftirlit. Magntala er heild, innifalið er allt efni og öll vinna, þ.m.t. forritun. VST 43

44 Tjaldstæði Stykkishólms Verklýsing Raflagnir 6.6 Rafleiðslur Almennt Ídráttartaugar séu plasteinangraður kopar, 300/500V. Draga skal pól í allar dósir. Samræmi skal vera í litamerkingu tauga Strengir og taugar Allir strengir/taugar skulu uppfylla flokk F2 eða F3 samkvæmt sænska staðlinum SS eða IEC Leggja skal hitaþolnar tækjasnúrur í lampa. Ekki er greitt sérstaklega fyrir tækjasnæurur heldur skal innifela snúrur í uppsetningu lampa. Merkja skal strengi í báða enda. Taugar eru mældar af teikningum magntölur metrar. Í einingarverði skal vera allt efni og vinna við lagningu/ídrátt tauga. Ekki er gerður munur á því í magntölum hvar verið er að leggja strengi/taugar. Lengd strengja/tauga er áætluð, magntölur metrar. Í einingarverði skal m.a. vera allt efni og vinna við lagningu/ídrátt. 6.7 Lampar og perur Lampar almennt Verktaki leggur til lampa og perur og setur upp. Í verklýsingu er sýnt dæmigert útlit lampa eða þeim lýst. Allar lampagerðir eru háðar skriflegu samþykki fulltrúa verkkaupa. Staðsetning ljósa er sýnd á teikningum eða gefin í almennum skýringum. Senda skal upplýsingar um þá lampa sem hann hyggst bjóða og skal hann hafa hlotið samþykki fyrir lömpunum áður en hann festir kaup á þeim. Perur skulu fylgja öllum lömpum. Lampar skulu hafa cos ө 0,9. Neyðarljós skulu hafa auto-test og uppfylla ÍST-EN-1838 og Þar sem neyðarlýsingareining kemur í lampa er bætt N inn í lampanúmer. Brunahætta Við uppsetningu og tengingu lampa skal sérstaklega gætt að brunahættu út frá lampabúnaði, t.d. straumfestum afhleðslupera. Fylgja skal fyrirmælum lampa framleiðanda í þeim efnum. Upphengi lampa skal vera úr óbrennanlegu efni. Lampar, sem ekki festast á stein, skulu vera í F eða FF flokki. Ef varnarflokkur er ekki nægur, skal setja 12 mm óbrennanlegt millilag eða hafa minnst 35 mm fjarlægð frá lampa að nærliggjandi efni. Við uppsetningu ljóskastara skal einnig gætt að fjarlægð lampans í ljósstefnu frá brennanlegu efni. Lampar sem festast á stein skulu festir upp með múrboltum, en ekki skrúfum í plast tappa Lampalisti Nr. Heiti og staður Fj. peru Gerð peru Stærð peru [W] Skýring, stutt lýsing 44 VST

45 Tjaldstæði Stykkishólms Verklýsing Raflagnir Nr. Heiti og staður Fj. peru Gerð peru Stærð peru [W] Skýring, stutt lýsing Lampi kemur beint á loft eða vegg og er kringlóttur. Lampinn skal vera með hvítum stál botni og hvítum kúptum akrýlhlífum sem gulna ekki með árunum og gefa jafna og góða lýsingu. Hlífar á lampa ganga nánast upp að loftinu. Engin sjáanlegur kantur er á lampa. Hlífar festast í lampabotn með þremur glærum polycarbonate festingum sem ekki sjást. Lampi er IP407 og þvermál um 530 mm og þykkt 150 mm. L1 Kúplar á loft 2 TC-L 26 Lampahús skal vera úr sjálfslökkvandi, gráu polykarbonati skv. staðli V2. Ljóshlífin skal vera úr gegnsæju polykarbonati með prismaáferð að innanverðu en slétt að utan, sjálslökkvandi skv. staðli V2, með UV vörn, óbrjótanleg og ekki gulna með tímanum. Læsing ljóshlífar og lampahúss skal þola áreiti, en vera auðopnanlega. Spegill skal vera úr heitgalvanhúðuðu stáli, sprautaður með hvítu polyesteri og smellanlegur á lampahús. Lampinn skal hafa þéttleika IP65 og nýtni hærri en 75 %. Lengd lampans skal vera um 1270 mm, breidd 160 mm og hæð 100 mm. L2 Ræsting, geymsla 2 T26 36 VST 45

46 Tjaldstæði Stykkishólms Verklýsing Raflagnir Nr. Heiti og staður Fj. peru Gerð peru Stærð peru [W] Skýring, stutt lýsing Utanáliggjandi kringlóttur lampi til festingar á vegg eða loft. Lampi er með steyptum álramma sem í eru þrjár ryðfríar stálskrúfur. Álramminn eru svo skrúfaður,með hlíf lampans, sem er úr polycarbonate í lampabotninn. Hlíf í lampa kemur með EPDM þéttingu. Lampabotninn er úr polycarbonate sem hefur eldþol upp á 850 gráður. Straumfestur og annar rafbúnaður í lampa er hulinn með polycarbonate hlífum. Lampar verði með tveimur low loss straumfestum, sílikon vírum og truflanaþétti. Lampar eru IP66 með tvöfaldri einangrun. Þvermál lampa verði um 355 mm og þykkt um 110 mm. L3 Úti 2 TC-DEL 18 Lampi kemur beint á vegg kringlóttur 355x115mm í þvermál. Lampahús og rammi sé úr die-cast-áli grár. Kúpull inni í lampahúsi sé polycarbonat. Lampi sé IP66. L4 Útiljós 1 TC-D VST

47 Tjaldstæði Stykkishólms Verklýsing Raflagnir Nr. L5 Heiti og staður Fyrir ofan hurðir Fj. peru Gerð peru Stærð peru [W] Skýring, stutt lýsing 1 TC-D 8 Út/Exit lampi sílogandi á vegg. Lampi skal vera fyrir 1x8W peru og með Autotesti. Hann skal vera úr ABS plasti IP65. Mál lampa skal vera u.þ.b. 400x170x89. Lampi skal vera með viðeigandi merki. Fjöldi lampa er talinn af teikningum, magntölur eru stykki (stk.). Innifalið í einingarverði fyrir lampa er öll vinna og allt efni við að festa þá upp eða festa á annan hátt þannig að þeir séu tilbúnir til notkunar. Innifalið er allar upphengjur og festingar, kassar, úrtök í loftaplötur/klæðningar og veggi, stilla af lampa, fasttengja eða tengja þá með kló og tækjasnúru ásamt ísetningu ljósapera. 6.8 Rafmagnstæki Almennt Verktaki tengir hanþurrkur sem eru í kafla arkitekts Tenging á handþurrkum Verktaki tengir og setur upp handþurrkur. Þurrkurnar eru í kafla arkitekts. Stykki talin af teikningum. Innifalið í einingaverði skal vera allt tengiefni og öll vinna við fullfrágengin tæki. 6.9 Brunaviðvörunarkerfi Almennt Ekkert sérstakt brunaviðvörunarkerfi verður sett upp í byggingunni. Verktaki skal þó leggja rör að búnaði eins og teikningar sýna en eingöngu verða settir upp sjálfstæðir reykskynjarar með innbyggðum hljóðgjaf og ljósi. VST 47
