SNÓKSDALUR 9. Ágúst Bjarmi Símonarson Friðrik Guðni Óskarsson Jóhann Rúnar Kjartansson. Lokaverkefni í byggingariðnfræði

Transcript

1 SNÓKSDALUR 9 Ágúst Bjarmi Símonarson Friðrik Guðni Óskarsson Jóhann Rúnar Kjartansson Lokaverkefni í byggingariðnfræði 2011 Höfundur/höfundar: Ágúst Bjarmi Símonarson, Friðrik Guðni Óskarsson, Jóhann Rúnar Kjartansson Kennitala: Leiðbeinandi: Jón Guðmundsson, Róbert Páll Pétursson Tækni- og verkfræðideild School of Science and Engineering

2 Tækni- og verkfræðideild Heiti verkefnis: Snóksdalur 9 Námsbraut: Byggingariðnfræði Tegund verkefnis: Lokaverkefni í iðnfræði Önn: Námskeið: Ágrip: 6 BI LOK 1006 Höfundur: Ágúst Bjarmi Símonarson Friðrik Guðni Óskarsson Jóhann Rúnar Kjartansson Umsjónarkennari: Róbert Páll Pétursson Í þessu verkefni er teiknað sumarhús á steyptum grunni, jafnframt er teiknuð stækkun á sumarhúsinu, teiknaðar eru bygginganefndarteikningar, verkteikningar og sérteikningar (deili og snið). Í skýrslunni er byggingalýsing ásamt burðarþolsútreikningum á vindálagi, hitatapsútreikningum og kostnaðar áætlun fyrir stækkun sumarhússins, gátlisti og skráningartafla. Leiðbeinandi: Jón Guðmundsson Róbert Páll Pétursson Fyrirtæki/stofnun: Dagsetning: Lykilorð íslensk: Lykilorð ensk: Sumarhús Dreifing: opin lokuð til: 2

3 Efnisyfirlit Almenn byggingarlýsing...4 Grundun og fylling...4 Sökklar og undirstöður...4 Gólfplata...4 Verönd...5 Útveggjagrindur...5 Innveggjagrindur...5 Gluggar...5 Þak...6 Hitakerfi...6 Gólfhiti...6 Ofnakerfi...6 Hitaveitugrind...7 Frárennsli...7 Neysluvatn Burðarþolsútreikningar...9 Vindálag á stoð...9 Hitatapsútreikningar heild Tafla yfir hitatapsútreikninga Hitatapsútreikningar á gólfi, útvegg og þaki Verkáætlanir Verkáætlun gerð þann 20/01/ Verkáætlun uppfærð þann 08/03/ Verkáætlun uppfærð þann 07/04/ Gátlisti vegan aðaluppdráttar Skráningartafla Kostnaðaráætlun fyrir viðbyggingu Heimildaskrá

4 Almenn Byggingarlýsing viðbygging við sumarhús að Snóksdal 9 í Dalabyggð. Eldri bygging er 41 timbur sumarbústaður á einni hæð með svefnlofti á steyptum grunni. Lóðin er 3700 og er nýtingarhlutfall eldri sumarhúss með verönd 0,014% en verður 0,043% með viðbyggingu og verönd. Grundun og fylling. Grafið skal niður á fast og minnst 0,5+1,5 x fyllingarþykkt út fyrir sökkul. Fyllingarefni skal vera frosttryggt, stærsta steinastærð er 100mm D60/D10 >6 og 1cd 30 (d10/d60)<4. Þjappa skal fyllingu í jöfnum lögum, þjöppun skal uppfylla Standard Proctor í hverju lagi. Þjöppunarpróf skal uppfylla E2>120N/mm² og E2/E1 < 2,4. Lágmarksþykkt púða er700mm, fylla skal að sökklum að utan. Sömu kröfur gilda um fyllingu inní sökkla undir plötu. Sökklar og undirstöður. Sjá teikn. V-1. Sökklar eru staðsteyptir beint á púða. Steypa í sökkla skal vera í brotþolsflokki C 25/30, Vs-tala = <0,55, hámarkssteinastærð er 25mm, loftinnihald 5-6% og sigmál 60-80mm.Niðurlögn steypunnar skal vera í samræmi við ÍST-10. Steypuhula skal vera minnst 40mm.Steypu skal titra. Á yfirborð sökkla að utanverðu skal bera á sementsbundið þéttiefnitd. HEY DI K-11 þéttimúr eða sambærilegt. Tengi skulu slitin minnst 20mm inn í sökkul og sárið fyllt með sementsbundnu þéttiefni. Sökkull er einangraður að innan með plasteinangrun 100mm(16kg/m³). Sökklar eru steyptir í gólfkótahæð, sæti fyrir gólfplötu er haft 70x190mm.Plasteinangrun 20x110mm er komið fyrir í sæti milli sökkulveggja og gólfplötu til að hindra kuldabrú.járnagrind er einföld meðk12 járni cc300, efst í sökkul koma 2 K12 járn og neðst koma 2 K12 járn,þaðan er sökkulskautsjárn tekið að inntaki. K10 járn cc250 lengd beygjast inn í plötu.járnbending skal vera í samræmi við ÍST-10 og stálgæði KS Undirstöður fyrir verönd eru steyptar í hólka radius 125mm hæð 800mm, í hólkana steypist festing fyrir dregara BYG-500. Gólfplata. Sjá teikn. V-1 Gólfplatan er steypt ofaná 100mm plasteinangrun (24kg/m³) og í þar til gert sæti í sökklum 70x 190 mm. Platan er 110mm þykk og steypist 80mm undir sökkulhæð. Plasteinangrun 20x110mmer komið fyrir í sæti milli sökkuls og plötu til að hindra kuldabrú. Steypa skal vera í brotþolsflokkic 25/20, Vstala= < 0,55, hámarkssteinastærð 25mm, loftinnihald = 5-6% og sigmál 60-80mm.Niðurlögn steypunnar og steypuskil skulu vera í samræmi við ÍST-10. Steypu skal titra.halda þarf steypu rakri þar til hún hefur náð 50% af fyrirskrifuðum styrkleika.yfirborð steypu skal pússa og glatta til að mynda nógu slétt yfiborð undir mottur fyrir gólfhitalögn.járnbending í pötu skal vera K10cc250 sem bindast í K10 járn sem beygjast úr sökkli.einnig er heimilt að nota K131 (5mm bendinet með150x150 möskvum). 4

5 Verönd. Sjá teikn. V-15. Verönd er umhverfis allt húsið. Á þremur hliðum nær hún 2m útfrá húsinu, en á fjórðu hliðinninær hún 4m útfrá húsinu. Grindverk er umhverfis alla veröndina og tröppur eru á austurhlið.veröndin er byggð upp á hefðbundinn hátt, á steyptum súlum. Allt timbur skal vera A-gagnvarið,Allar festingar galvaniseraðar og skrúfur ryðfríar.framhlið er klædd með Viroc sökkulplötum eðasambærilegu efni á timburgrind. Gert er ráð fyrir heitum potti á verönd. Útveggjagrindur. Sjá teikn V-2 til V-8. Útveggjagrindur eru úr 45x95 stoðum í styrktarflokki T1 eða C18 skv. ÍST INSTA 142 og einangraðar með 100mm þéttull. Grindin skal fest saman með BMF 105 vinklum öðru megin bæði að ofan og neðan, og skal negling vera 2x8 stk. með 4,0x40mm BMF saum. Fótreim skal boltuð við sökkul með 12x220mm múrboltum. Lagður skal tjörupappi milli fótreimar og sökkuls. Utan á grindurnar festast 9mm krossviðsplötur og skulu þær límdar á stoðir og negldar með 2 heitgalvaniseruðum saum og skal settur kíttistaumur í öll samskeyti milli platna. Loftunargrind kemur utan á krossviðinn og er hún smíðuð úr 21x45mm timbri c/c600 með músaneti að neðan. Á loftunargrind kemur svo vatnsklæðning úr 20x120mm kúptum liggjandi panil. Innan á grind kemur vatnssperra úr 0,20mm byggingaplasti. Þar næst koma 12mm spónaplötur og utan á þær koma 12mm gipsplötur. Innveggjagrindur. Sjá teikn. V-2 til V-8. Innveggjagrindur eru úr 45x70mm stoðum og eru festar saman með BMF 70 vinklum, einum að ofan og einum að neðan, negling skal vera 2x6 stk. 4,0x40mm BMF saumur. Fótreim skal fest á sama hátt og í útveggjum. Innveggir klæðast með fyrst með 12mm spónaplötum, síðan 12mm gipsplötum og einangrast með 70mm þilull. Gluggar. Sjá teikn. V-18 og V-19. Gluggar eru smíðaðir úr 20/56x115mm karmefni úr furu og opnanleg fög úr 18/53x55mm furu. Gluggar festast í grind með 5,0x100mm ryðfríum A4 tréskrúfum með mest c/c300. Snara skal úr boruðum skrúfugötum í karmi fyrir 15mm sponstappa úr furu sem límist með trélími yfir skrúfu og heflast svo niður að karmi. Gluggar eru einangraðir með ullartroðningi og í innri brún skal sett 12mm þéttipylsa og kítti, kítta skal allan hringinn að innanverðu, en ekki skal kíttað að utanverðu. Að innan kemur svo þykking úr 21x56mm furu sem límist og skrúfast í rauf í gluggakarmi á hliðum og að ofan, milli þykkingar og gips kemur svo 8x65mm gerekt. 24x114mm sólbekkur límist svo í rauf að neðanverðum karmi og skulu spóna- og gipsplötur ná þétt undir sólbekkinn, einnig kemur gerekt undir hann. Að utanverðu skal 9mm krossviðsplata (vindsperran) límast í rauf í gluggakarmi allan hringinn. 33/56x100mm vatnsbretti klætt með blikkflasningu er svo sett bæði undir glugga og yfir. Yfir gluggum og hurðum er einnig sett Isola soft vindsperre sem nær frá þaksperrum og niður yfir flasningar á efri vatnsbrettum. Glerjað skal með tvöföldu Climaplus einangrunargleri, U-gildi 1,6. 5

6 Þak. Sjá teikn. V-18. Þakið hefur 27 halla. Þaksperrur og togbönd eru smíðuð úr 45x145mm T1 eða C18 styrktarflokkuðu timbri skv. ÍST INSTA 142, c/c600 og fest saman með 100x200mm BMF gataplötum, báðu megin á hver samskeyti eða samtals 6 stk. á hverja sperrueiningu sem hefur togband, annars 2 stk. á þær sperrur sem ekki hafa togband. Negling skal vera 2x8 stk 4,0x40mm BMF saum á hverja gataplötu. Sperrueiningar festast við útveggjagrind með 2 stk. BMF 105 vinklum í hverri sperru eða samtals 4 stk. á hverja sperrueiningu. Negling skal vera 2x8 stk. 4,0x40mm BMF saumur í hvern vinkil. Þak er einangrað með 120mm þakull m/vindpappa, á efri brún á innanverðum þaksperrum koma loftunarlistar úr 25x25mm timbri en efst í mæni og neðst við útvegg koma einnig 3x250x555mm masonitplötur á neðri brún á loftunarlista til að tryggja örugga loftun. Sperrubil við útvegg skal klætt með 9mm krossvið og skal kítta meðfram samskeytum, í hvert sperrubil skulu sett 2 stk. 160mm ø32mm loftunarrör m/rist. Undir þaksperrur er sett 0,2mm byggingaplast sem rakavörn og því næst kemur rafmagnsgrind úr 34x45mm timbri c/c400mm. Á rafmagnsgrind kemur svo 12mm gips. Að ofanverðu eru þaksperrur klæddar með 25x100mm borðaklæðningu, því næst kemur Isola Isokraft 1,8mm þakpappi. Þakið er svo að lokum klætt með 0,6mm galvaniseruðu bárujárni. Efst á mæni kemur svo blikkflasning sem er beygð skv. teikningu í 127. Þakkantur er klæddur að framan með sama panil og er á húsi. Neðan á þakkant kemur skordýranet og er hann síðan klæddur með 16x54 timbri og er bil á milli borða 10mm. Rennubönd festast ofan á borðaklæðningu og undir bárujárn og er þakrennan ø100mm Armat þakrenna. Hitakerfi Húsið er upphitað á tvenna vegu með gólfhita eða ofnakerfi Gólfhiti. Sjá teikn. V-19. Það eru 10 slaufur sem tengjast saman inni á baði við tengigrindina. Rörin í gólfinu eru sett í einangrunarmottur sem svo er flotað yfir með anhydrit. Inni í hverju herbergi er hitastýring fyrir hverja slaufu til að stýra hitanum inni í herberginu. Lagnaefni skal standast kröfur ISO :2001. Lagning og meðferð efnisins skal vera í samræmi við ákvæði Byggingarreglugerðar og staðlana sem hún vísar í. Allur frágangur skal vera samkvæmt ákvæði IST 67 og gildandi reglna Áður en lagnir verða huldar með með anhydriti eða sandfloti þá skal þrýstiprófa leiðslur. Kerfið skal vera prófað samkvæmt leiðbeiningum framleiðanda röra. Ef einhver munur er á lýsingum framleiðanda og eftirfarandi þá skal fara eftir leiðbeiningum framleiðanda. Kerfið skal prófað með stigprófun. Forprófun: Kerfið er sett upp í 15 bör og síðan er bætt inn á það næstu 30 mín á 10 mín fresti. Það svo látið standa í 30 mín og má það ekki falla meira en 0,6 bör. Aðalprófun: Þá er kerfið sett í þrýsting og síðan er það látið standa í 2 tíma og má ekki falla meira en 0,2 bör, skrá þarf alla niðurstöður. Ofnakerfi. Sjá teikn. V-12. Ofnalögnin skiptist í tvennt frá grindinni. Rörin eru lögð utan á veggina, og eru úr stáli með einangrun. Í hverjum ofni er stillité, loftskrúfa og svo er hitastýrður túrloki sem stýrir flæðinu inn á ofninn. 6

7 Hitaveitugrind. Sjá teikn. V-3. Neysluvatn: Það er neysluvatnsforhitari sem stýrist af AVDQ þrýstistýrðum hitastilli. Neysluvatnsforhitarinn sér til þess að vatnið verði ekki heitara en 60 C. Ofnar: Það er forhitari á ofnunum. Ofnakerfi er fyllt með frostlög og skal hann blandast 30%. Frekari útskýringar skal sjá á teikningum. Gólfhiti: Það er forhitari á gólfhitanum. Gólfhitinn skal vera fylltur með frostlög og skal hann blandast 30%. Það er ECL 200 rafeindastýrð stjórnstöð við forhitarann, sem skynjar hitann úti og inni og stýrir flæðinu á forhitaranum. Við hverja slaufu er mótorloki sem stýrist af hitaskynjara sem er inni i hverju herbergi. Frekari útskýringar skal sjá á teikningum. Frárennsli. Sjá teikn. V-11. Frárennslislögn er lögð úr 100 mm PVC plasti. Lögnin kemur inn í húsið á vesturenda þess og tengist þar í vatnssalerni, vaska, sturtu og þvottavél. Þaðan liggur lögnin í tengibrunn sem er fyrir framan vesturenda hússins. Þaðan liggur lögnin í suðvestur um 10 metra þar sem hún fer í rotþró sem er 3600 lítra. Meðfram norður og suðurhlið húsins liggur 100 mm drenlögn sem tengist í niðurföll og heitapotinn á leiðinni í vestur átt. Rörið er úr 110 mm götuðu PVC plasti. Lögnin tengist í tengibrunn við vesturenda hússins, þaðan liggur það um 8 metra í suðvestur og endar í púkk. Frá hitaveitugrind liggur affall í 32mm PEH röri sem liggur beint í púkkinn. Neysluvatn. Sjá teikn. V-10 Staðsetning inntaks neysluvatns er inni á baði. Frá tengigrindinni er lagt í millivegg sem er á milli eldhússins og baðsins. Svo kemur ein leiðsla í útvegg frá millivegg að þvottavél. Neysluvatnsrör skulu vera úr Ál/plast rörum ( álpexi) frá Oventrop eða efni sem ber sama eiginleika. Efni verður að vera vottuð af Rb. Tengistykki skulu vera af sömu gerð eða henta þeim rörum sem á að nota. Einangra skal öll rör með ádragseinangrun og ber að hafa í huga vandaðan frágang við samskeyti og endastöðvar einangrunarinnar. Eftir að einangrun hefur verið sett á þá skal vefja yfir hana með plasti. Það skal festa öll rör með festingum sem passa við hverja stærð fyrir sig. Mesta bil milli festinga má vera 1,2-1,5 eftir sverleika rörs. En annars þarf að fara eftir uppskrift framleiðanda röranna, og því hverju hann mælir með fyrir sín rör. Kerfið skal prófað samkvæmt leiðbeiningum framleiðanda röra. Ef einhver munur er á lýsingum framleiðanda og eftirfarandi þá skal fara eftir framleiðanda. Kerfið skal prófað með stigprófun. Forprófun: Kerfið er sett upp í 15 bör og síðan er bætt inn á það næstu 30 mín á 10 min fresti. Það látið standa í 30 mín og má það ekki falla meira en 0,6 bör. Aðalprófun: Þá er kerfið látið standa í 2 tíma og má ekki falla meira en 0,2 bör skrá þarf allar niðurstöður. Rennslistími: Heitavatnið = 1,94 l/sek Kaldavatnið = 2,81 l/sek 7

8 Allt efni skal vera lagnavottað. Allur frágangur skal vera samkvæmt ákvæði IST 67 og gildandi reglna. Rörin eru í álpex rörum og erum þau einangruð með ádragseinangrun. Frágangur lagna skal vera samkvæmt ákvæði IST 67 og gildandi reglna. Rennslistími heitavatns fundinn: Rennslistími kaldavatns fundinn: 8

9 Burðarþolsútreikningar Vindálag á stoð: Grunngildi vinds er 1,5kn/m 2 Formstuðull úti = 0,8 Formstuðull inni = 0,3 Formstuðull samtals = 0,8+0,3 = 1,1 Qk = 1,5 x 1,1 = 1,65 KN/m 2 qk =1,65 x 0,8 = 1,32 KN/m qd =1,5 x 1,32 = 1,98 KN/m Brotmörk: M = qd x L 2 / 8 => 1,98 x 3 2 / 8 = 2,23 KNm W = 1/6 x b x h 2 => 1/6 x 45 x 95 2 = 67,7 x 10 3 mm 3 σ = M/W => 2,23 x 10 6 / 67,7 x 10 3 = 32,9 Mpa 1/12x45x95 3 = 3,2x10 6 U max = 5/384 x ql 4 /EI = > 5/384 x 1,32x /9000x 3,2 = 48,3 =>48 mm Samkvæmt byggingar reglugerð í flokki B þá er heildarálag L/ /300 = 10 mm I nauðsynlegt = 5/384 x ql 4 /Ex U max = > 5/384 x 1,32x /9000x 10 = 15,5 x 10 6 I=1/12 x b x h 3 = > b nauðsynlegt = I /1/12xh 3 => 15,5 x 10 6 /1/12 x 95 3 = 216,9 mm 9

10 Hitatapsútreikningar heild HERBERGI BYGGINGAHLUTAR HITATAP Nr. Skýring: og loftskipti Breidd/ Ibúð 101 Skýringar K - tala Lengd Hæð Flatarm. Hitamism. Leiðni Loftunar Átt Aukning Heildar Heildar ýringar Lengd Breidd Hæð Flatarm Rúmmál W/m2 C m m m 2 t tap tap á tap loftunartap hitatap m m m m2 (V) m3 frádregin C kxaxdt 0.36xnxVxdt gluggaop W W % W W 237 Heiti Baðherbergi Gólf 0,3 3,18 1,55 4, Loft 0,2 3,18 1,55 4, S n 1 3,18 1,55 2,3 4,9 11,3 Útveggur 0,4 3,18 1,55 3, Gluggi/Hurð 2,0 0,9 2 1, Loftskipti 0, W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,7 236 Heiti Eldhús/Borðstofa Gólf 0,3 2,7 3,4 9, Loft 0,2 1,88 2,4 4, S n 0,8 2,7 3,4 2,8 9,2 25,7 Útveggur 0,4 3,4 2,7 8, Gluggi/hurð 2,0 0,9 0,4 0, Loftskipti 0, W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,1 240 Heiti Stofa Gólf 0,3 3,518 3,914 13, Loft 0,2 1,88 1,81 3, S n 0,8 3,518 3,914 3,51 13,8 48,4 Útveggur 0,4 3,518 3,914 21, Gluggi 2,0 2,5 3,2 8, Loftskipti 0, W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,0 245 Heiti Gangur Gólf 0,3 2,25 1,55 3, Loft 0,2 2,25 1,55 3, S 0 81 n 0,8 2,25 1,55 2,3 3,5 8,0 Útveggur 0, , Gluggi 2, , Loftskipti 2,0 0, W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,8 244 Heiti Herbergi 1 Gólf 0,3 2,58 2,1 5, Loft 0,2 2,66 2,1 5, S n 0,8 2,58 2,1 2,3 5,4 12,5 Útveggur 0,4 2,58 2,3 4, Gluggi 2,0 1,2 1,3 1, Loftskipti 35 0 W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,3 243 Heiti Herbergi 2 Gólf 0,3 2,1 2,1 4, Loft 0,2 2,1 2,1 4, S n 0,8 2,1 2,1 2,3 4,4 10,1 Útveggur 0,4 2,5 2,3 4, Gluggi 2,0 1,2 1,3 1, Loftskipti 35 0 W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,3 242 Heiti Anddyri Gólf 0,3 1,15 1,55 1, Loft 0,2 1,15 1,55 1, S 0 41 n 0,8 1,15 1,55 2,3 1,8 4,1 Útveggur 0,4 1,55 2,3 1, Hurð 2,0 0,9 2 1, Loftskipti 35 0 W/m C lengd Kuldabrú 0, Samtals Aukaálag v/kaldra flata ,4 Samtals Samtals flutt hitatap (W) 3636 meðaltal W á m 2 85 meðaltal W á m

11 Hitatapsútreikningar á gólfi, útvegg og þaki Lamdagildi Steypa 1,7 Gips 0,22 Timbur 0,14 Steinull 0,04 Einangrunarplast 0,04 Gólf: Útveggur: Þak: 11

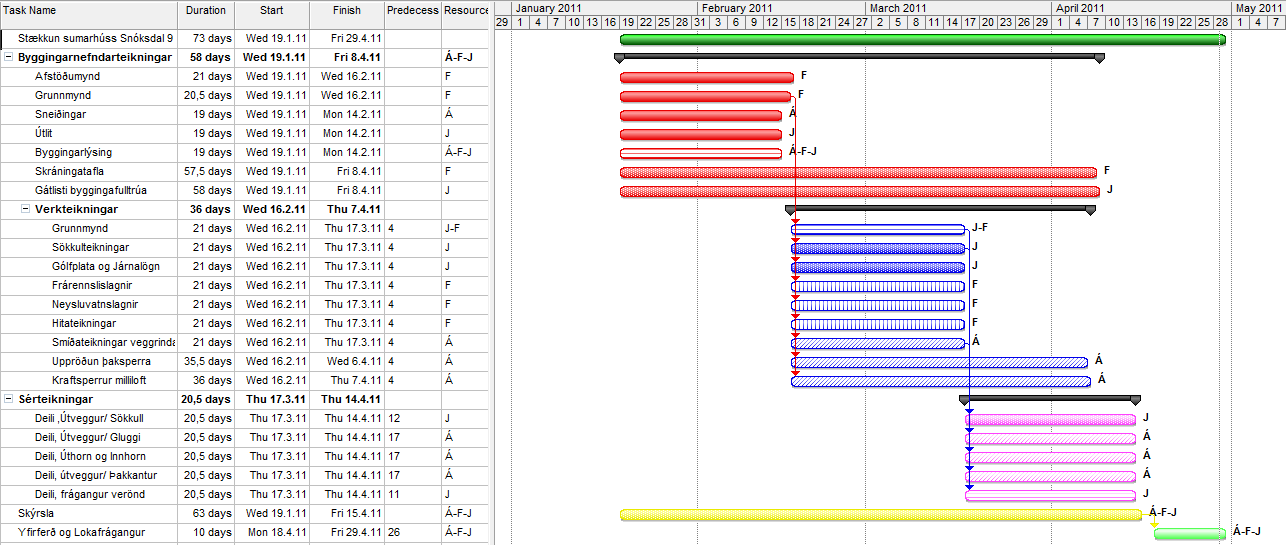

12 Verkáætlanir Verkáætlun gerð

13 Verkáætlun uppfærð

14 Verkáætlun uppfærð

15 15

16 16

17 Skráningartafla: Snóksdalur 9 Dalabyggð Skrásetjari: Friðrik Guðni Óskarsson Landnúmer: Kennitala: Matshlutanúmer: 01 Útgáfa: 4.01b Dags.: Uppskipting og lýsing Stærðir D0 D1 D2 D3 D4 D5 D5M D6 D7 D8 D9 D10a D10b D11 D12 D16 D17 Lokun Rými hæð-röð Notkun texti Botnflötur m² Milliflötur m² Stigar m² Op m² Brúttóflötur m² Matshluti 49,0 19,0 1,0 0,4 49,0 157,5 43,0 49, Brúttóflötur sh < 1,8 Salarhæð min Salarhæð max Botn 9,8 A 0101 Sumarhús N ,0 49,0 2,30 3,85 137,0 43,0 49,0 2,80 120,400 A 0102 Þakrými V ,0 1,0 0,4 0,0 18,6 0,00 1,15 10,7 C 0103 Verönd U ,0 111,0 1,00 111,000 Eignarhald Eignarhald Notkun texti Birt flatarmál m² Séreign m³ Skiptarúmmál Séreign og sameign m³ 0101 Sumarhús Frárennsli er tengt rotþró og síturlögn, drenlagnir í púkk 0101 Þakrými Sorp er sett utan lóðar í sameiginlegan sorpgám fyrir sumarhúsahverfið 0101 Verönd Rafmagn og neysluvatn er tengt sumarhúsinu á norður hlið húsnis Brúttó rúmmál m³ Nettóflötur m² Birt flatarmál m² Reiknitala skiptarúmmáls Höfuðflokkun Eignarhald Skiptarúmmál m³ Skráningartafla. 17

18 Kostnaðaráætlun fyrir viðbyggingu. Efnishluti Magn Einingaverð Verð m/vsk Grindarefni T1 Burðarviður 45x95mm 100 m 506 kr kr. Grindarefni 45x70mm 50 m 499 kr kr. Þilull 11,2 m kr kr. Þéttull 24,3 m kr kr. BMF105 vinklar 80 stk. 299 kr kr. BMF70 vinklar 32 stk. 149 kr kr. 4,0x40mm BMF saumur 2300 stk. 6 kr kr. Múrboltar 12x220mm 32 stk. 499 kr kr. Spónaplötur 12mm 14 stk kr kr. Gipsplötur 12mm 18 stk kr kr. Byggingaplast 0,2mm 1 rúlla kr kr. Þykkingarefni f/glugga 21x70mm 8 m 295 kr kr. Gerekt inni 8x65mm 18 m 562 kr kr. Viður f/vatnsbretti 100x100mm 5 m 990 kr kr. Blikk flasning f/vatnsbretti 5 m kr kr. Krossviðsplötur 9mm 6 stk kr kr. Músa/skordýranet 8 m kr kr. Þéttipylsa 12mm 16 m 52 kr. 832 kr. Kítti Saudaflex 40FC 10 túbur kr kr. Klæðning undir þakkant 16x54mm 90 m 159 kr kr. Isola soft vindsperre 1 rúlla kr kr. Loftunargrind 21x45mm 50 m 198 kr kr. Panill úti kúptur 20x120mm 153 m 471 kr kr. Gluggaefni hliðar og toppstykki 14 m kr kr. Gluggaefni undirstykki 2 m kr kr. Gler Climaplus U-1,6 (stærð: 0,5x1,2&1,1x1,2m) kr. Þéttiborðar f/glerlista 16 m 139 kr kr. Glerlistar botnstykki 2 m 685 kr kr. Glerlistar hliðar og toppstykki 14 m 593 kr kr. Gerekt úti 21x70mm 18 m 295 kr kr. Sólbekkir 34x114mm 2,5 m kr kr. Armat þakrenna ø100mm 10 m kr. Armat niðurföll 6 m kr. Armat rennubönd 10 stk. 670 kr kr. Bárujárn galvaniserað 0,6mm 14 m kr kr. Borðaklæðning 25x100mm 240 m 275 kr kr. Loftunarrör m/rist ø32mm 28 stk. 229 kr kr. Masonit plata 1200x2600mm 2 stk. 210 kr. 420 kr. Þaksperrur 45x145mm 38 m 759 kr kr. Togbönd 45x95mm 17 m 506 kr kr. 18

19 Þakpappi Isola Isokraft 1,8mm 12m/rúlla 2 rúllur kr kr. BMF Gataplötur 100x200mm 36 stk. 261 kr kr. Blikkflasning á mæni 5 m kr kr. Trélím 2 túpur kr kr. Gluggahjarir 4 stk kr kr. Stormjárn 2 stk kr kr. Krækjur f/opnanleg fög 4 stk. 800 kr kr. Girði 2x40mm 11 m 700 kr kr. Kambsaumur 4,0x50mm 1000 stk. 6 kr kr. lokun á út og innhornum á útipanil 21x70mm 20 m 295 kr kr. Burðarbitar T1 burðarviður 45x95mm 6 m 506 kr kr. Tréskrúfur A4 5x100mm 50 stk. 45 kr kr. 2" heitgalvaniseraður saumur 500 stk. 6 kr kr. Svalahurð 1 stk kr kr. Járn K10 64kg. 179 kr kr. JárnK12 53kg. 179 kr kr. Steinsteypa C25/30 2,5m³ kr kr. Mótaleiga 16m². 600kr kr. Plasteinangrun 16kg/m³ 8m² kr kr. Plasteinangrun 24kg/m³ 8m² kr kr. Festingardílar 32stk. 39 kr kr. Anhydrit flot 0,64m³ kr kr. Gólfhiti Pex 18x2 54m 171 kr kr. Takkamotta Gólfhiti 8m² kr kr. Álpex 16x2 8m 150 kr kr. Álpex 20x2,5 5m 170 kr. 850 kr. Vegghné 16 8stk kr kr. T- 20/16/20 6stk kr kr. Hné 16 2stk. 950 kr kr. Festingar 20stk. 115 kr kr. Þakskrúfur Isola 4,2x35mm 1000 stk. 32 kr kr. Samtals m/vsk kr. Vinnuhluti Tímafjöldi Einingaverð Verð m/vsk Mótauppsláttur kr kr. Einangrun og járnalögn í grunn kr kr. Sökkull og plata kr kr. Grind kr kr. Frágangur á veggjum og þaki úti kr kr. Frágangur á veggjum inni kr kr. Frágangur á gólfi og lögnum inni kr kr. Samtals m/vsk kr. 19

20 Heimildaskrá
