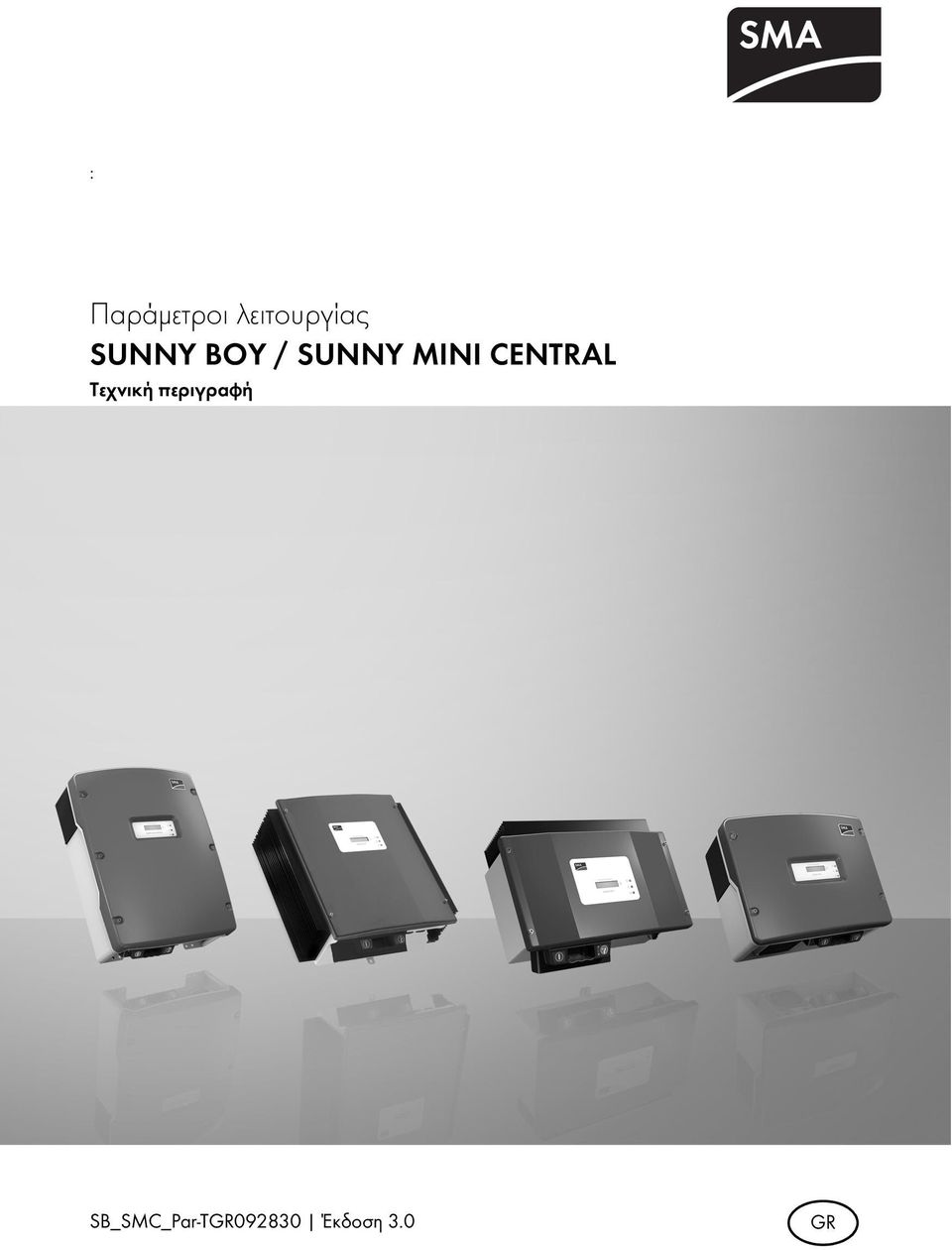

1 : Παράμετροι λειτουργίας SUNNY BOY / SUNNY MINI CENTRAL Τεχνική περιγραφή SB_SMC_Par-TGR Έκδοση 3.0 GR

2

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών Πεδίο εφαρμογής Σε ποιον απευθύνεται Περαιτέρω πληροφορίες Χρησιμοποιούμενα σύμβολα Υποδείξεις ασφαλείας Επεξήγηση των παραμέτρων λειτουργίας Ρυθμίσεις παραμέτρων Εργοστασιακέ3ς προρυθμίσεις για παραμέτρους ανεξαρτήτως χώρας Sunny Boy 1100 / 1200 / Sunny Boy 2100TL Sunny Boy 2500 / Sunny Boy 3300 / Sunny Boy 3300TL HC Sunny Mini Central 4600A / 5000A / 6000A / 7000HV Sunny Mini Central 6000TL / 7000TL / 8000TL Sunny Mini Central 9000TL / 10000TL / 11000TL Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control Ρυθμίσεις δικτύου βάσει χώρας Πρόσθετοι παράμετροι βάσει χώρας Επικοινωνία Τεχνική περιγραφή SB_SMC_Par-TGR

4 Πίνακας περιεχομένων SMA Solar Technology AG 4 SB_SMC_Par-TGR Τεχνική περιγραφή

5 SMA Solar Technology AG Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών 1 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών 1.1 Πεδίο εφαρμογής Στο παρόν έγγραφο θα βρείτε την περιγραφή και τη σημασία των παραμέτρων λειτουργίας σχετικά με τους παρακάτω μετατροπείς SMA: Sunny Boy SB 1100 SB 1200 SB 1700 SB 2100TL SB 2500 SB 3000 SB 3300TL HC SB 3300 SB 3800 Sunny Mini Central SMC 4600 A SMC 5000 A SMC 6000 A SMC 6000TL SMC 7000HV SMC 7000HV-11 (διαθέσιμο κατόπιν αιτήματος) SMC 7000TL SMC 8000TL SMC 9000TL-10 SMC 9000TLRP-10 SMC 10000TL-10 SMC 10000TLRP-10 SMC 11000TL-10 SMC 11000TLRP Σε ποιον απευθύνεται Αυτό το έγγραφο απευθύνεται στους τεχνικούς εγκατάστασης και στους χειριστές του μετατροπέα. Ορισμένες από τις εργασίες που περιγράφονται στο παρόν έγγραφο πρέπει να διεξάγονται μόνο από ειδικούς ηλεκτρολόγους. 1.3 Περαιτέρω πληροφορίες Πληροφορίες για την τοποθέτηση, την εγκατάσταση, την αρχική ενεργοποίηση και τη συντήρηση του μετατροπέα καθώς και τεχνικά στοιχεία που αφορούν στη συσκευή θα βρείτε στις οδηγίες εγκατάστασης του εκάστοτε μετατροπέα. Πληροφορίες για το χειρισμό του μετατροπέα θα βρείτε στις οδηγίες χρήσης του Sunny Boy και Sunny Mini Central. Τεχνική περιγραφή SB_SMC_Par-TGR

6 Υποδείξεις σχετικές με το παρόν εγχειρίδιο οδηγιών SMA Solar Technology AG 1.4 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται οι παρακάτω υποδείξεις ασφαλείας και γενικές υποδείξεις: ΚΙΝΔΥΝΟΣ! Η λέξη ΚΙΝΔΥΝΟΣ συνιστά υπόδειξη ασφαλείας, η μη τήρηση της οποίας έχει ως άμεσο αποτέλεσμα τον θάνατο ή σοβαρό τραυματισμό! Υπόδειξη Η λέξη Υπόδειξη αναφέρεται σε πληροφορίες που είναι σημαντικές για την ιδανική χρήση του προϊόντος. 6 SB_SMC_Par-TGR Τεχνική περιγραφή

7 SMA Solar Technology AG Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας Οι διάφορες παράμετροι λειτουργίας ρυθμίζουν τη διαδικασία λειτουργίας του Sunny Boy / Sunny Mini Central. Μπορείτε να τις δείτε και να τις αλλάξετε αποκλειστικά μέσω μιας συσκευής επικοινωνίας ή ενός λογισμικού επικοινωνίας. Μερικές παράμετροι μπορεί να τις δει μόνο ο τεχνικός εγκατάστασης (παράμετροι με γκρι χρώμα). Για αυτήν τη διαδικασία απαιτείται ο λεγόμενος "κωδικός πρόσβασης τεχνικού εγκατάστασης". Μόνο ο τεχνικός εγκατάστασης μπορεί να αλλάξει τις παραμέτρους. Οι παράμετροι που φέρουν το σήμα * είναι παράμετροι σχετικές με την ασφάλεια της επιτήρησης δικτύου (SMA Grid Guard). Για να μπορέσετε να τροποποιήσετε τις παραμέτρους SMA Grid Guard, χρειάζεστε έναν προσωπικό κωδικό πρόσβασης SMA Grid Guard (Inst.-Code). Επικοινωνήστε με τη Γραμμή Εξυπηρέτησης της SMA Solar Technology, για να σας παραχωρήσουν τον προσωπικό σας κωδικό πρόσβασης SMA Grid Guard. ΚΙΝΔΥΝΟΣ! Κίνδυνος για τη ζωή λόγω αλλαγών στις εσωτερικές παραμέτρους ασφαλείας του Sunny Boy / Sunny Mini Central. Σε περίπτωση μη εγκεκριμένων αλλαγών των παραμέτρων SMA Grid Guard, η άδεια λειτουργίας ακυρώνεται. Αλλάζετε τις παραμέτρους SMA Grid Guard μόνο μετά από ρητή εξουσιοδότηση από το φορέα εκμετάλλευσης δικτύου. Τα στοιχεία στην πινακίδα τύπου υποδεικνύουν τις ρυθμίσεις που έχουν πραγματοποιηθεί στο μετατροπέα. Τεχνική περιγραφή SB_SMC_Par-TGR

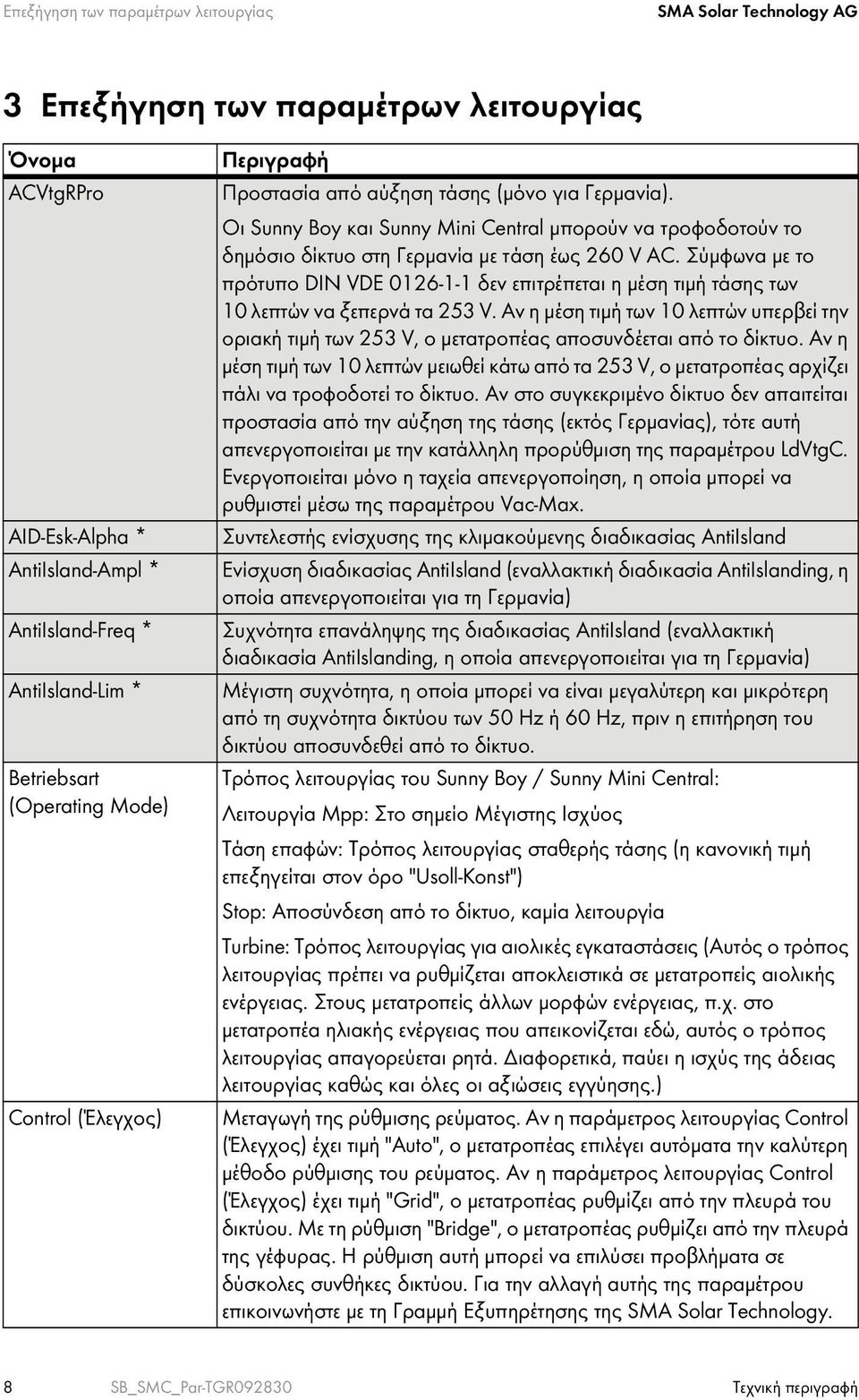

8 Επεξήγηση των παραμέτρων λειτουργίας SMA Solar Technology AG 3 Επεξήγηση των παραμέτρων λειτουργίας Όνομα ACVtgRPro AID-Esk-Alpha * AntiIsland-Ampl * AntiIsland-Freq * AntiIsland-Lim * Betriebsart (Operating Mode) Control (Έλεγχος) Περιγραφή Προστασία από αύξηση τάσης (μόνο για Γερμανία). Οι Sunny Boy και Sunny Mini Central μπορούν να τροφοδοτούν το δημόσιο δίκτυο στη Γερμανία με τάση έως 260 V AC. Σύμφωνα με το πρότυπο DIN VDE δεν επιτρέπεται η μέση τιμή τάσης των 10 λεπτών να ξεπερνά τα 253 V. Αν η μέση τιμή των 10 λεπτών υπερβεί την οριακή τιμή των 253 V, ο μετατροπέας αποσυνδέεται από το δίκτυο. Αν η μέση τιμή των 10 λεπτών μειωθεί κάτω από τα 253 V, ο μετατροπέας αρχίζει πάλι να τροφοδοτεί το δίκτυο. Αν στο συγκεκριμένο δίκτυο δεν απαιτείται προστασία από την αύξηση της τάσης (εκτός Γερμανίας), τότε αυτή απενεργοποιείται με την κατάλληλη προρύθμιση της παραμέτρου LdVtgC. Ενεργοποιείται μόνο η ταχεία απενεργοποίηση, η οποία μπορεί να ρυθμιστεί μέσω της παραμέτρου Vac-Max. Συντελεστής ενίσχυσης της κλιμακούμενης διαδικασίας AntiIsland Ενίσχυση διαδικασίας AntiIsland (εναλλακτική διαδικασία AntiIslanding, η οποία απενεργοποιείται για τη Γερμανία) Συχνότητα επανάληψης της διαδικασίας AntiIsland (εναλλακτική διαδικασία AntiIslanding, η οποία απενεργοποιείται για τη Γερμανία) Μέγιστη συχνότητα, η οποία μπορεί να είναι μεγαλύτερη και μικρότερη από τη συχνότητα δικτύου των 50 Hz ή 60 Hz, πριν η επιτήρηση του δικτύου αποσυνδεθεί από το δίκτυο. Τρόπος λειτουργίας του Sunny Boy / Sunny Mini Central: Λειτουργία Mpp: Στο σημείο Μέγιστης Ισχύος Τάση επαφών: Τρόπος λειτουργίας σταθερής τάσης (η κανονική τιμή επεξηγείται στον όρο "Usoll-Konst") Stop: Αποσύνδεση από το δίκτυο, καμία λειτουργία Turbine: Τρόπος λειτουργίας για αιολικές εγκαταστάσεις (Αυτός ο τρόπος λειτουργίας πρέπει να ρυθμίζεται αποκλειστικά σε μετατροπείς αιολικής ενέργειας. Στους μετατροπείς άλλων μορφών ενέργειας, π.χ. στο μετατροπέα ηλιακής ενέργειας που απεικονίζεται εδώ, αυτός ο τρόπος λειτουργίας απαγορεύεται ρητά. Διαφορετικά, παύει η ισχύς της άδειας λειτουργίας καθώς και όλες οι αξιώσεις εγγύησης.) Μεταγωγή της ρύθμισης ρεύματος. Αν η παράμετρος λειτουργίας Control (Έλεγχος) έχει τιμή "Auto", ο μετατροπέας επιλέγει αυτόματα την καλύτερη μέθοδο ρύθμισης του ρεύματος. Αν η παράμετρος λειτουργίας Control (Έλεγχος) έχει τιμή "Grid", ο μετατροπέας ρυθμίζει από την πλευρά του δικτύου. Με τη ρύθμιση "Bridge", ο μετατροπέας ρυθμίζει από την πλευρά της γέφυρας. Η ρύθμιση αυτή μπορεί να επιλύσει προβλήματα σε δύσκολες συνθήκες δικτύου. Για την αλλαγή αυτής της παραμέτρου επικοινωνήστε με τη Γραμμή Εξυπηρέτησης της SMA Solar Technology. 8 SB_SMC_Par-TGR Τεχνική περιγραφή

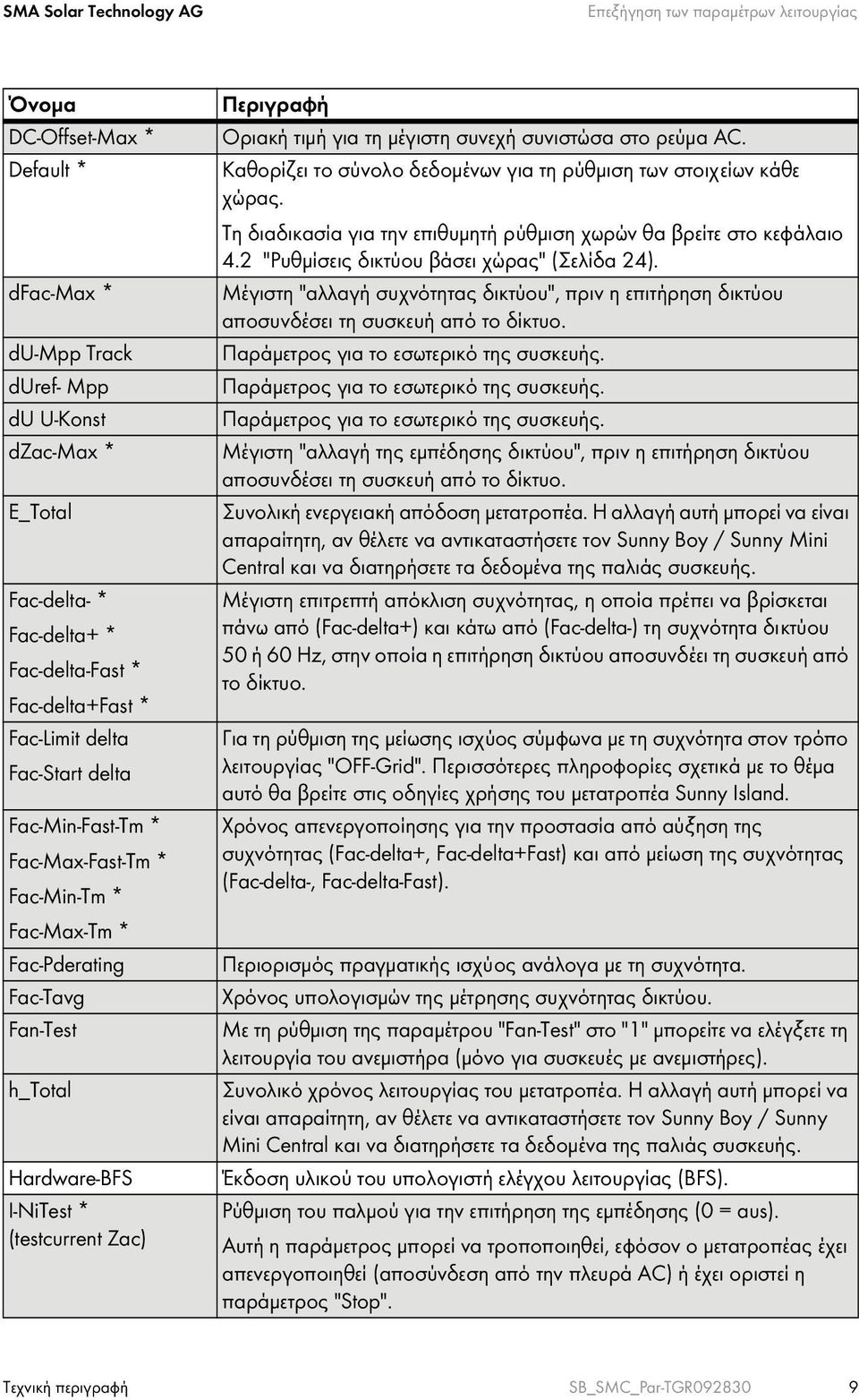

9 SMA Solar Technology AG Επεξήγηση των παραμέτρων λειτουργίας Όνομα DC-Offset-Max * Default * dfac-max * du-mpp Track duref- Mpp du U-Konst dzac-max * E_Total Fac-delta- * Fac-delta+ * Fac-delta-Fast * Fac-delta+Fast * Fac-Limit delta Fac-Start delta Fac-Min-Fast-Tm * Fac-Max-Fast-Tm * Fac-Min-Tm * Fac-Max-Tm * Fac-Pderating Fac-Tavg Fan-Test h_total Hardware-BFS I-NiTest * (testcurrent Zac) Περιγραφή Οριακή τιμή για τη μέγιστη συνεχή συνιστώσα στο ρεύμα AC. Καθορίζει το σύνολο δεδομένων για τη ρύθμιση των στοιχείων κάθε χώρας. Τη διαδικασία για την επιθυμητή ρύθμιση χωρών θα βρείτε στο κεφάλαιο 4.2 "Ρυθμίσεις δικτύου βάσει χώρας" (Σελίδα 24). Μέγιστη "αλλαγή συχνότητας δικτύου", πριν η επιτήρηση δικτύου αποσυνδέσει τη συσκευή από το δίκτυο. Παράμετρος για το εσωτερικό της συσκευής. Παράμετρος για το εσωτερικό της συσκευής. Παράμετρος για το εσωτερικό της συσκευής. Μέγιστη "αλλαγή της εμπέδησης δικτύου", πριν η επιτήρηση δικτύου αποσυνδέσει τη συσκευή από το δίκτυο. Συνολική ενεργειακή απόδοση μετατροπέα. Η αλλαγή αυτή μπορεί να είναι απαραίτητη, αν θέλετε να αντικαταστήσετε τον Sunny Boy / Sunny Mini Central και να διατηρήσετε τα δεδομένα της παλιάς συσκευής. Μέγιστη επιτρεπτή απόκλιση συχνότητας, η οποία πρέπει να βρίσκεται πάνω από (Fac-delta+) και κάτω από (Fac-delta-) τη συχνότητα δικτύου 50 ή 60 Hz, στην οποία η επιτήρηση δικτύου αποσυνδέει τη συσκευή από το δίκτυο. Για τη ρύθμιση της μείωσης ισχύος σύμφωνα με τη συχνότητα στον τρόπο λειτουργίας "OFF-Grid". Περισσότερες πληροφορίες σχετικά με το θέμα αυτό θα βρείτε στις οδηγίες χρήσης του μετατροπέα Sunny Island. Χρόνος απενεργοποίησης για την προστασία από αύξηση της συχνότητας (Fac-delta+, Fac-delta+Fast) και από μείωση της συχνότητας (Fac-delta-, Fac-delta-Fast). Περιορισμός πραγματικής ισχύος ανάλογα με τη συχνότητα. Χρόνος υπολογισμών της μέτρησης συχνότητας δικτύου. Με τη ρύθμιση της παραμέτρου "Fan-Test" στο "1" μπορείτε να ελέγξετε τη λειτουργία του ανεμιστήρα (μόνο για συσκευές με ανεμιστήρες). Συνολικό χρόνος λειτουργίας του μετατροπέα. Η αλλαγή αυτή μπορεί να είναι απαραίτητη, αν θέλετε να αντικαταστήσετε τον Sunny Boy / Sunny Mini Central και να διατηρήσετε τα δεδομένα της παλιάς συσκευής. Έκδοση υλικού του υπολογιστή ελέγχου λειτουργίας (BFS). Ρύθμιση του παλμού για την επιτήρηση της εμπέδησης (0 = aus). Αυτή η παράμετρος μπορεί να τροποποιηθεί, εφόσον ο μετατροπέας έχει απενεργοποιηθεί (αποσύνδεση από την πλευρά AC) ή έχει οριστεί η παράμετρος "Stop". Τεχνική περιγραφή SB_SMC_Par-TGR

10 Επεξήγηση των παραμέτρων λειτουργίας SMA Solar Technology AG Όνομα Inst.-Code I Such neu (I SearchNewMPP) KI-Wind-Reg KP-Wind-Reg LdVtgC Netzanschluss (Σύνδεση στο δίκτυο) NiTest * (impedance test) P-HzStr * P-HzStop * P-W * Περιγραφή Οι παράμετροι SMA Grid Guard Parameter μπορούν να τροποποιηθούν μετά την εισαγωγή του κωδικού πρόσβασης SMA Grid Guard. Παράμετρος για το εσωτερικό της συσκευής. Συντελεστές ρύθμισης στον τρόπο λειτουργίας "Turbine". Περισσότερες πληροφορίες σχετικά με το θέμα αυτό θα βρείτε στο εγχειρίδιο οδηγιών του Windy Boy. Αντιστάθμιση της πτώσης τάσης στον αγωγό. Με την παράμετρο αυτή συνυπολογίζεται η πτώση τάσης μεταξύ του μετατροπέα και του σημείου σύνδεσης του δικτύου. Η μέση τιμή των 10 λεπτών της τάσης στην σύνδεση του μετατροπέα, δεν επιτρέπεται να υπερβαίνει την τιμή ACVtgRPro συν LdVtgC. Η παράμετρος LdVtgC για τη Γερμανία είναι ρυθμισμένη στα 0 V. Σε περιοχές δικτύων, όπου δεν απαιτείται η πρόσθετη προστασία από αύξηση τάσης (βλέπε παράμετρο ACVtgRPro), η παράμετρος LdVtgC είναι ρυθμισμένη στα 50 V. Με τον τρόπο αυτό, η προστασία από αύξηση της τάσης για αυτές τις περιοχές δικτύου είναι απενεργοποιημένη (253 V + 50 V = 303 V) και ενεργοποιείται απλώς η ταχεία απενεργοποίηση μέσω της παραμέτρου Vac-Max. Με αυτήν την παράμετρο λειτουργίας μπορεί να αποθηκευτεί στο μετατροπέα η φάση, με την οποία είναι συνδεδεμένος ο μετατροπέας. Με αυτόν τον τρόπο, ο χειρισμός στην επιτήρηση της εγκατάστασης είναι πιο εύκολος, σχετικά με το ποιος μετατροπέας είναι τοποθετημένος σε ποια φάση. Ενεργοποίηση και απενεργοποίηση της αναγνώρισης αυτόνομου δικτύου μέσω επιτήρησης της εμπέδησης (0 = απενεργοποίηση / 1 = ενεργοποίηση). Αυτή η παράμετρος μπορεί να τροποποιηθεί, εφόσον ο μετατροπέας έχει απενεργοποιηθεί (αποσύνδεση από την πλευρά AC) ή έχει οριστεί η παράμετρος "Stop". Συχνότητα έναρξης για τον περιορισμό πραγματικής ισχύος. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Συχνότητα επιστροφής για πλήρη πραγματική ισχύ. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Μέγιστη πραγματική ισχύς του μετατροπέα. 10 SB_SMC_Par-TGR Τεχνική περιγραφή

11 SMA Solar Technology AG Επεξήγηση των παραμέτρων λειτουργίας Όνομα P-WCtlHzMod * P-WGra * P-Wind-Mid P-Wind-Ramp P-WMod * PF-Excitation * Περιγραφή Ενεργοποίηση της χαρακτηριστικής καμπύλης για τον περιορισμό της πραγματικής ισχύος, ανάλογα με τα ρυθμισμένα όρια συχνοτήτων P(f). Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Κλίμακα περιορισμού πραγματικής ισχύος. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Παράμετρος για την προσαρμογή του μετατροπέα στη λειτουργία στροβίλου. Περισσότερες πληροφορίες σχετικά με αυτό το θέμα θα βρείτε στα έγγραφα του μετατροπέα αιολικής ενέργειας (Windy Boy). Ενεργοποίηση λειτουργίας για τον περιορισμό πραγματικής ισχύος. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Ρύθμιση της διέγερσης (υποδιέγερση, υπερδιέγερση). PF-PF * Ρύθμιση συντελεστή μετατόπισης cos ϕ. Phase * Ρύθμιση της φάσης, στην οποία τροφοδοτεί ο μετατροπέας. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Plimit Περιορισμός πραγματικής ισχύος του μετατροπέα. Pmax Περιορισμός πραγματικής ισχύος του μετατροπέα. Τεχνική περιγραφή SB_SMC_Par-TGR

12 Επεξήγηση των παραμέτρων λειτουργίας SMA Solar Technology AG Όνομα PowerBalancer * Ripple-Ctl-Frq Ripple-Ctl-Lev Ripple-Ctl-Rcvr Riso-Min Q-VArMod * Slimit SMA-Grid-Guard SMA-SN Smax Περιγραφή Τρόπος λειτουργίας του SMA Power Balancer για πρόληψη μη αντιστάθμισης φορτίου σε τριφασικά συστήματα με Sunny Mini Central. Ο SMA Power Balancer έχει τέσσερις τρόπους λειτουργίας: Off: Ο SMA Power Balancer είναι απενεργοποιημένος. Σε περίπτωση βλάβης της συσκευής ή σφάλματος της τάσης δικτύου ενός μετατροπέα, αποσυνδέεται από το δίκτυο μόνο ο συγκεκριμένος μετατροπέας, οι δύο άλλες συσκευές συνεχίζουν να λειτουργούν χωρίς να μειώνεται η ισχύς τους. PowerGuard: Τρόπος λειτουργίας, στον οποίο δεν υπάρχει διαφορά μεταξύ της βλάβης μιας συσκευής και ενός σφάλματος της τάσης δικτύου. Η συσκευή με βλάβη αποσυνδέεται από το δίκτυο, οι δύο άλλοι μετατροπείς περιορίζουν τη μέση τιμή ισχύς τους 10 λεπτών στα 5 kva. PhaseGuard: Τρόπος λειτουργίας, στον οποίο δεν υπάρχει διαφορά μεταξύ της βλάβης μιας συσκευής και ενός σφάλματος της τάσης δικτύου. Σε περίπτωση βλάβης της συσκευής του πρώτου Sunny Mini Central, οι άλλοι δύο μετατροπείς συνεχίζουν να λειτουργούν χωρίς να μειώνεται η ισχύς τους. Σε περίπτωση σφάλματος της τάσης δικτύου, αποσυνδέονται αμέσως όλες οι συσκευές από το δίκτυο. FaultGuard: Τρόπος λειτουργίας, στον οποίο δεν υπάρχει διαφορά μεταξύ της βλάβης μιας συσκευής και ενός σφάλματος της τάσης δικτύου. Σε περίπτωση βλάβης της συσκευής, εμφανίζεται μήνυμα βλάβης στις άλλες δύο συσκευές με μια καθυστέρηση 5 λεπτών. Μετά από 5 λεπτά, αποσυνδέονται και οι άλλες δύο συσκευές από το δίκτυο. Σε περίπτωση σφάλματος της τάσης δικτύου, αποσυνδέονται αμέσως όλες οι συσκευές από το δίκτυο. Οι παράμετροι Ripple-Ctl-Frq, Ripple-Ctl-Lev, Ripple-Ctl-Rcvr προβλέπονται για το χειρισμό κυκλικών σημάτων ελέγχου μέσω του μετατροπέα SMA. Αυτές οι παράμετροι δε διατίθενται σε όλους τους μετατροπείς. Αλλάξτε αυτές τις παραμέτρους μόνο κατόπιν συνεννόησης με την SMA Solar Technology. Με αυτήν την παράμετρο μπορεί να τροποποιηθεί η οριακή τιμή για την επιτήρηση της απομόνωσης. Η παράμετρος δεν μπορεί να αποθηκευτεί μόνιμα. Επιλογή της λειτουργίας άεργου ισχύος. Περισσότερες πληροφορίες για αυτήν την παράμετρο θα βρείτε στις οδηγίες εγκατάστασης του Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control. Περιορισμός φαινομενικής ισχύος του μετατροπέα. SMA Grid Guard Version Σειριακός αριθμός του μετατροπέα Περιορισμός φαινομενικής ισχύος του μετατροπέα. 12 SB_SMC_Par-TGR Τεχνική περιγραφή

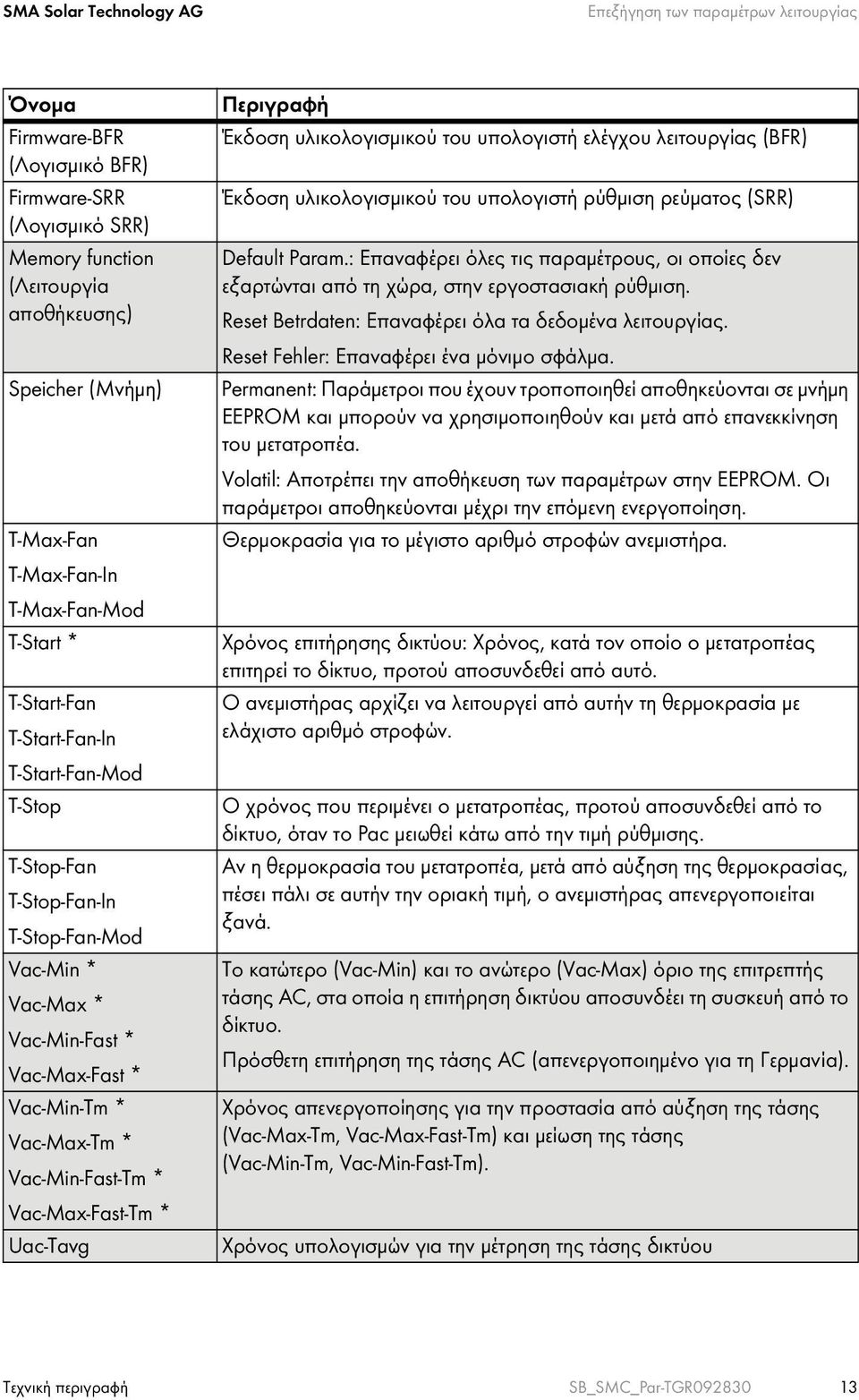

13 SMA Solar Technology AG Επεξήγηση των παραμέτρων λειτουργίας Όνομα Firmware-BFR (Λογισμικό BFR) Firmware-SRR (Λογισμικό SRR) Memory function (Λειτουργία αποθήκευσης) Speicher (Μνήμη) T-Max-Fan T-Max-Fan-In T-Max-Fan-Mod T-Start * T-Start-Fan T-Start-Fan-In T-Start-Fan-Mod T-Stop T-Stop-Fan T-Stop-Fan-In T-Stop-Fan-Mod Vac-Min * Vac-Max * Vac-Min-Fast * Vac-Max-Fast * Vac-Min-Tm * Vac-Max-Tm * Vac-Min-Fast-Tm * Vac-Max-Fast-Tm * Uac-Tavg Περιγραφή Έκδοση υλικολογισμικού του υπολογιστή ελέγχου λειτουργίας (BFR) Έκδοση υλικολογισμικού του υπολογιστή ρύθμιση ρεύματος (SRR) Default Param.: Επαναφέρει όλες τις παραμέτρους, οι οποίες δεν εξαρτώνται από τη χώρα, στην εργοστασιακή ρύθμιση. Reset Betrdaten: Επαναφέρει όλα τα δεδομένα λειτουργίας. Reset Fehler: Επαναφέρει ένα μόνιμο σφάλμα. Permanent: Παράμετροι που έχουν τροποποιηθεί αποθηκεύονται σε μνήμη EEPROM και μπορούν να χρησιμοποιηθούν και μετά από επανεκκίνηση του μετατροπέα. Volatil: Αποτρέπει την αποθήκευση των παραμέτρων στην EEPROM. Οι παράμετροι αποθηκεύονται μέχρι την επόμενη ενεργοποίηση. Θερμοκρασία για το μέγιστο αριθμό στροφών ανεμιστήρα. Χρόνος επιτήρησης δικτύου: Χρόνος, κατά τον οποίο ο μετατροπέας επιτηρεί το δίκτυο, προτού αποσυνδεθεί από αυτό. Ο ανεμιστήρας αρχίζει να λειτουργεί από αυτήν τη θερμοκρασία με ελάχιστο αριθμό στροφών. Ο χρόνος που περιμένει ο μετατροπέας, προτού αποσυνδεθεί από το δίκτυο, όταν το Pac μειωθεί κάτω από την τιμή ρύθμισης. Αν η θερμοκρασία του μετατροπέα, μετά από αύξηση της θερμοκρασίας, πέσει πάλι σε αυτήν την οριακή τιμή, ο ανεμιστήρας απενεργοποιείται ξανά. Το κατώτερο (Vac-Min) και το ανώτερο (Vac-Max) όριο της επιτρεπτής τάσης AC, στα οποία η επιτήρηση δικτύου αποσυνδέει τη συσκευή από το δίκτυο. Πρόσθετη επιτήρηση της τάσης AC (απενεργοποιημένο για τη Γερμανία). Χρόνος απενεργοποίησης για την προστασία από αύξηση της τάσης (Vac-Max-Tm, Vac-Max-Fast-Tm) και μείωση της τάσης (Vac-Min-Tm, Vac-Min-Fast-Tm). Χρόνος υπολογισμών για την μέτρηση της τάσης δικτύου Τεχνική περιγραφή SB_SMC_Par-TGR

14 Επεξήγηση των παραμέτρων λειτουργίας SMA Solar Technology AG Όνομα UdcWindMax UdcWindMid UdcWindStart Upv-Start (Vpv-Start) Usoll-Konst (Vconst-Setpoint) WGraReconEna * Zac-Max Περιγραφή Παράμετρος για την προσαρμογή του μετατροπέα στη λειτουργία στροβίλου. Περισσότερες πληροφορίες σχετικά με το θέμα αυτό θα βρείτε στο εγχειρίδιο οδηγιών του Windy Boy. Τάση DC, σύμφωνα με την οποία ο μετατροπέας αρχίζει να τροφοδοτεί το δίκτυο. Η τιμή αυτή βρίσκεται επάνω από την ελάχιστη τάση MPP, προκειμένου να εξασφαλίζεται σταθερή σύνδεση στο δίκτυο και να ελαχιστοποιείται η φθορά των ηλεκτρονόμων δικτύου. Αν ο μετατροπέας δεν ξανασυνδεθεί αυτόματα στο δίκτυο μετά από μια αποσύνδεση από το δίκτυο και χωρίς να υπάρχει άλλες βλάβες, αυτή η παράμετρος μπορεί να μειωθεί σε μικρά βήματα. Πρέπει να λάβετε υπόψη, ότι η πολύ χαμηλή τιμή της παραμέτρου οδηγεί σε επαναλαμβανόμενες συνδέσεις στο δίκτυο, γεγονός που συνεπάγεται την αυξημένη φθορά των εξαρτημάτων. Θεωρητική φωτοβολταϊκή τάση για σταθερή τάση λειτουργίας. Αυτή η παράμετρος είναι σημαντική, μόνο όταν η παράμετρος "Bertriebsart (Τρόπος λειτουργίας)" έχει ρυθμιστεί στο "Konstantspg.". Ενεργοποίηση της κλίμακας περιορισμού πραγματικής ισχύος σε περίπτωση επανασύνδεσης μετά από ένα σφάλμα δικτύου. Μέγιστη "εμπέδηση δικτύου", πριν η επιτήρηση δικτύου αποσυνδέσει τη συσκευή από το δίκτυο. 14 SB_SMC_Par-TGR Τεχνική περιγραφή

15 SMA Solar Technology AG Ρυθμίσεις παραμέτρων 4 Ρυθμίσεις παραμέτρων 4.1 Εργοστασιακέ3ς προρυθμίσεις για παραμέτρους ανεξαρτήτως χώρας Sunny Boy 1100 / 1200 / 1700 Όνομα Betriebsart (Operating Mode) Εργοστασιακή προρύθμιση Μονάδα SB 1100 SB 1200 SB Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp Plimit W SMA-Grid-Guard Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης SMA-SN -- βάσει συσκευής βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) T-Stop s Upv-Start (Vpv-Start) V Usoll-Konst (Vconst-Setpoint) V Τεχνική περιγραφή SB_SMC_Par-TGR

16 Ρυθμίσεις παραμέτρων SMA Solar Technology AG Sunny Boy 2100TL Όνομα Μονάδα Εργοστασιακή προρύθμιση SB 2100TL Betriebsart (Operating Mode) -- Λειτουργία Mpp du-mpp Track V/Ta Mpp 1,4 duref- Mpp V 100 du U-Konst V/s 2 E_Total kwh -- h_total h -- I Such neu (I SearchNewMPP) ma 164 Inst.-Code Plimit W 2150 SMA-SN -- βάσει συσκευής Firmware-BFR (Λογισμικό BFR) Έκδοση βάσει έκδοσης Firmware-SRR (Λογισμικό SRR) Έκδοση βάσει έκδοσης T-Stop s 10 Upv-Start (Vpv-Start) V 150 Usoll-Konst (Vconst-Setpoint) V Sunny Boy 2500 / 3000 Όνομα Betriebsart (Operating Mode) Εργοστασιακή προρύθμιση Μονάδα SB 2500 SB Λειτουργία Mpp Λειτουργία Mpp Plimit W SMA-SN -- βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) T-Stop s 2 2 Upv-Start (Vpv-Start) V Usoll-Konst (Vconst-Setpoint) V SB_SMC_Par-TGR Τεχνική περιγραφή

17 SMA Solar Technology AG Ρυθμίσεις παραμέτρων Sunny Boy 3300 / 3800 Όνομα Betriebsart (Operating Mode) Firmware DC-BFR (Υλικολογισμικό DC-BFR) Εργοστασιακή προρύθμιση Μονάδα SB 3300 SB Λειτουργία Mpp Λειτουργία Mpp Έκδοση βάσει έκδοσης βάσει έκδοσης Υλικό DC-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης Plimit W Riso-Min kohm SMA-Grid-Guard Έκδοση βάσει έκδοσης βάσει έκδοσης SMA-SN -- βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) Uac-Tavg ms Usoll-Konst (Vconst-Setpoint) V Τεχνική περιγραφή SB_SMC_Par-TGR

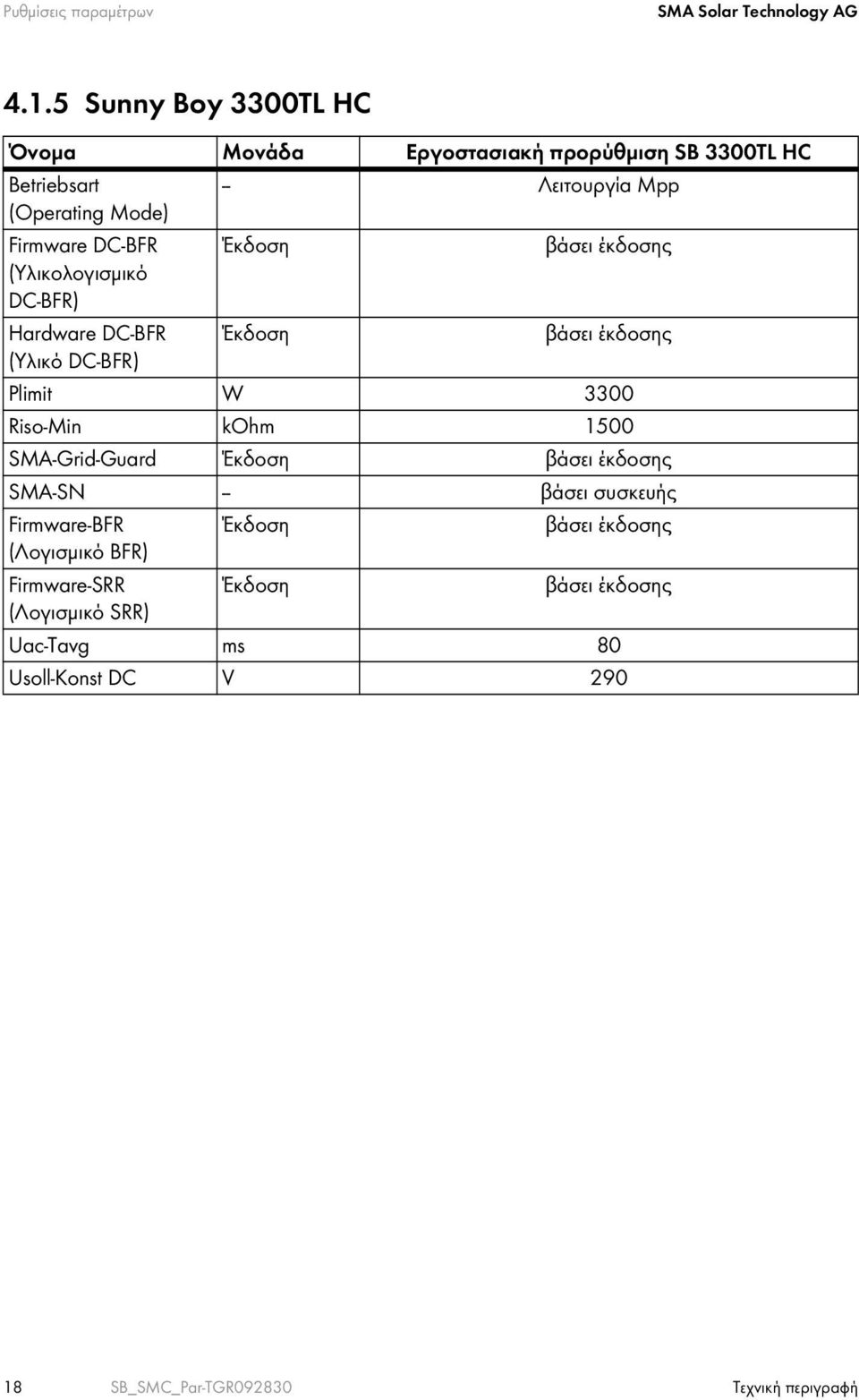

18 Ρυθμίσεις παραμέτρων SMA Solar Technology AG Sunny Boy 3300TL HC Όνομα Μονάδα Εργοστασιακή προρύθμιση SB 3300TL HC Betriebsart -- Λειτουργία Mpp (Operating Mode) Firmware DC-BFR Έκδοση βάσει έκδοσης (Υλικολογισμικό DC-BFR) Hardware DC-BFR Έκδοση βάσει έκδοσης (Υλικό DC-BFR) Plimit W 3300 Riso-Min kohm 1500 SMA-Grid-Guard Έκδοση βάσει έκδοσης SMA-SN -- βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης (Λογισμικό SRR) Uac-Tavg ms 80 Usoll-Konst DC V SB_SMC_Par-TGR Τεχνική περιγραφή

19 SMA Solar Technology AG Ρυθμίσεις παραμέτρων Sunny Mini Central 4600A / 5000A / 6000A / 7000HV Όνομα Μονάδα Betriebsart (Operating Mode) Εργοστασιακή προρύθμιση SMC 4600A SMC 5000A SMC 6000A SMC 7000HV -- Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp Control (Έλεγχος) -- Auto Auto Auto Auto Fan-Test Hardware-BFS Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης Plimit W Ripple-Ctl-Frq Hz Ripple-Ctl-Lev % Ripple-Ctl-Rcvr disable disable disable disable Riso-Min kohm SMA-SN -- βάσει συσκευής Firmware-BFR Έκδοση (Λογισμικό BFR) Firmware-SRR Έκδοση (Λογισμικό SRR) βάσει συσκευής βάσει συσκευής βάσει συσκευής βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης T-Max-Fan grdc T-Start-Fan grdc T-Stop s T-Stop-Fan grdc Upv-Start V (Vpv-Start) Usoll-Konst (Vconst-Setpoint) V Τεχνική περιγραφή SB_SMC_Par-TGR

20 Ρυθμίσεις παραμέτρων SMA Solar Technology AG Sunny Mini Central 6000TL / 7000TL / 8000TL Όνομα Betriebsart (Operating Mode) Εργοστασιακή προρύθμιση Μονάδα SMC 6000TL SMC 7000TL SMC 8000TL -- Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp E_Total kwh Fac-Limit delta Hz Fac-Start delta Hz Fan-Test h_total h Hardware-BFS Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης Inst.-Code Plimit W Pmax W Ripple-Ctl-Frq Hz Ripple-Ctl-Lev % Ripple-Ctl-Rcvr -- disable disable disable Riso-Min kohm 1500 / / / 900 SMA-Grid-Guard Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης SMA-SN -- βάσει συσκευής βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) T-Max-Fan grdc T-Start-Fan grdc T-Stop s T-Stop-Fan grdc Upv-Start (Vpv-Start) V Usoll-Konst (Vconst-Setpoint) V SB_SMC_Par-TGR Τεχνική περιγραφή

21 SMA Solar Technology AG Ρυθμίσεις παραμέτρων Sunny Mini Central 9000TL / 10000TL / 11000TL Όνομα Betriebsart (Operating Mode) Εργοστασιακή προρύθμιση Μονάδα SMC 9000TL-10 SMC 10000TL-10 SMC TL Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp E_Total kwh Fac-Limit delta Hz Fac-Start delta Hz Fan-Test h_total h Inst.-Code Plimit W Pmax W Riso-Min kohm 1500/ / /900 SMA-Grid-Guard Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης SMA-SN -- βάσει συσκευής βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) T-Max-Fan-In grdc T-Max-Fan-Mod grdc T-Start-Fan-Mod grdc T-Start-Fan-In grdc T-Stop s T-Stop-Fan-Mod grdc T-Stop-Fan-In grdc Upv-Start (Vpv-Start) V Usoll-Konst (Vconst-Setpoint) V Τεχνική περιγραφή SB_SMC_Par-TGR

22 Ρυθμίσεις παραμέτρων SMA Solar Technology AG Sunny Mini Central 9000TL / 10000TL / 11000TL με Reactive Power Control Όνομα Μονάδα Εργοστασιακή προρύθμιση SMC 9000TLRP-10 SMC 10000TLRP-10 SMC 11000TLRP-10 Betriebsart -- Λειτουργία Mpp Λειτουργία Mpp Λειτουργία Mpp (Operating Mode) E_Total kwh Fac-Limit delta Hz Fac-Start delta Hz Fan-Test h_total h Inst.-Code P-HzStop Hz 0,05 0,05 0,05 P-HzStr Hz 0,20 0,20 0,20 P-W W P-WCtlHzMod -- Off Off Off P-WGra % / Hz P-WMod -- WCtlCom WCtlCom WCtlCom PF-Excitation -- Underexcited (υποδιέγερση) Underexcited (υποδιέγερση) Underexcited (υποδιέγερση) PF-PF Φάση Plimit W Pmax W Q-VArMod -- PFCnst PFCnst PFCnst Riso-Min kohm Slimit VA Smax VA SMA-Grid-Guard Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης SMA-SN -- βάσει συσκευής βάσει συσκευής βάσει συσκευής Firmware-BFR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό BFR) Firmware-SRR Έκδοση βάσει έκδοσης βάσει έκδοσης βάσει έκδοσης (Λογισμικό SRR) T-Stop s Upv-Start (Vpv-Start) V SB_SMC_Par-TGR Τεχνική περιγραφή

23 SMA Solar Technology AG Ρυθμίσεις παραμέτρων Όνομα Μονάδα Εργοστασιακή προρύθμιση SMC 9000TLRP-10 SMC 10000TLRP-10 SMC 11000TLRP-10 USoll-Konst V (Vconst-Setpoint) WGraReconEna Τεχνική περιγραφή SB_SMC_Par-TGR

24 Ρυθμίσεις παραμέτρων SMA Solar Technology AG 4.2 Ρυθμίσεις δικτύου βάσει χώρας Με την παράμετρο "Default" μπορείτε να ρυθμίσετε τη χώρα εγκατάστασης ή το ισχύον για την εκάστοτε χώρα πρότυπο σύνδεσης δικτύου μέσω μιας συσκευής επικοινωνίας (π.χ. Sunny WebBox) ή ενός PC με ανάλογο λογισμικό (π.χ. Sunny Data Control). Αυτό είναι απαραίτητο, αν ο μετατροπέας είχε παραγγελθεί αρχικά για μια άλλη χώρα και είχε ρυθμιστεί αντίστοιχα από την SMA Solar Technology. Αν η χώρας σας ή/και το πρότυπο που ισχύει στη χώρα σας δεν αναφέρεται στην παρακάτω επισκόπηση, απευθυνθείτε στη Γραμμή Εξυπηρέτησης της SMA Solar Technology. Παράμετροι Ρύθμιση Περιγραφή Default * GER/ENS Ρυθμίσεις παραμέτρων για τη Γερμανία σύμφωνα με το πρότυπο DIN VDE 0126 (4.99) GER/VDE Ρυθμίσεις παραμέτρων για τη Γερμανία και τη Γαλλία σύμφωνα με το πρότυπο DIN VDE SP/RD1663 Ρυθμίσεις παραμέτρων για την Ισπανία SP/RD1663/661 Ρυθμίσεις παραμέτρων για την Ισπανία AUS/AS4777 Ρυθμίσεις παραμέτρων για την Αυστραλία IT/DK5940 Ed.2 Ρυθμίσεις παραμέτρων για την Ιταλία GB Ρυθμίσεις παραμέτρων για τη Μ. Βρετανία GB/G83 Ρυθμίσεις παραμέτρων για τη Μ. Βρετανία KOR/KEPCO Guide Ρυθμίσεις παραμέτρων για την Κορέα EN Ρυθμίσεις παραμέτρων για την Πορτογαλία EN CZ Ρυθμίσεις παραμέτρων για την Τσεχία CZ/PPDS Ρυθμίσεις παραμέτρων για την Τσεχία GR/PPC Ρυθμίσεις παραμέτρων για την Ελλάδα TH/PEA Ρυθμίσεις παραμέτρων για την Ταϋλάνδη (κράτος) TH/MEA Ρυθμίσεις παραμέτρων για την Ταϋλάνδη (χώρα) BE/C10/11 Ρυθμίσεις παραμέτρων για το Βέλγιο MVtgDirective (μόνο στον SMC με Reactive Power Control) Other trimmed OFF_Grid Διεύρυνση των ορίων απενεργοποίησης του μετατροπέα για τάση και συχνότητα στις ακραίες τιμές (Προϋπόθεση: εξωτερική τριφασική προστασία αποσύνδεσης) Εδώ γίνονται οι ρυθμίσεις των παραμέτρων για τις χώρες που δεν υπάρχουν προκαθορισμένες ρυθμίσεις. Κάθε φορά που εκτελούνται αλλαγές παραμέτρων χωρών, εμφανίζεται στην οθόνη το μήνυμα "trimmed". Ρύθμιση για μετατροπείς, οι οποίοι λειτουργούν σε αυτόνομο δίκτυο. Περισσότερες πληροφορίες θα βρείτε στο εγχειρίδιο οδηγιών του Sunny Island. 24 SB_SMC_Par-TGR Τεχνική περιγραφή

25 SMA Solar Technology AG Ρυθμίσεις παραμέτρων Πρόσθετοι παράμετροι βάσει χώρας Παράμετροι Μονάδα Περιγραφή ACVtgRPro V Λεπτομερή περιγραφή αυτής της παραμέτρου θα βρείτε στο AID-Esk-Alpha grd/% κεφάλαιο 3 "Επεξήγηση των παραμέτρων λειτουργίας" AntiIsland-Ampl grd (Σελίδα 8). AntiIsland-Freq mhz AntiIsland-Lim Hz DC-Offset-Max ma dfac-max Hz/s dzac-max mohm Fac-delta- Hz Fac-delta+ Hz Fac-delta-Fast Hz Fac-delta+Fast Hz Fac-Max-Fast-Tm s Fac-Max-Tm s Fac-Min-Fast-Tm s Fac-Min-Tm s I-NiTest ma (testcurrent Zac) LDVtgC V NiTest -- (impedance test) T-Start s Vac-Max V Vac-Max-Fast V Vac-Max-Fast-Tm s Vac-Max-Tm s Vac-Min V Vac-Min-Fast V Vac-Min-Fast-Tm s Vac-Min-Tm s Τεχνική περιγραφή SB_SMC_Par-TGR
