1 ΠΑΝΕΠΙΣΤΗΜΙΟ ΙΩΑΝΝΙΝΩΝ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Κβαντική Θεωρία ΙΙ Spin Διδάσκων: Καθ. Λέανδρος Περιβολαρόπουλος

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς.

3 Spin

4 Nobel Φυσικής για Κβαντική Ηλεκτροδυναμική

5 Δομή Διάλεξης Το πείραμα Stern-Gerlach: Πειραματική απόδειξη spin Ο δισδιάστατος χώρος καταστάσεων spin του ηλεκτρονίου: οι πίνακες Pauli Χρονική εξέλιξη του spin: μετάπτωση μέσης τιμής παρουσία μαγνητικού πεδίου Σύνοψη - Ασκήσεις

6 Πειραματικές Μετρήσεις Στροφορμής: Μαγνητικό Πεδίο Ηλεκτρόνιο σε κυκλική τροχιά Τροχιακή Στροφορμή: r e, me, Ισοδύναμο ρεύμα: Επιφάνεια τροχιάς Μαγνητική Διπολική Ροπή: Τελεστής Μαγνητικής Διπολικής Ροπή: z συνιστώσα: Ενέργεια Αλληλεπίδρασης ηλεκτρονίου με μαγνητικό πεδίο: +5a

7 Πειραματικές Μετρήσεις Στροφορμής: Μαγνητικό Πεδίο Ενέργεια Αλληλεπίδρασης ηλεκτρονίου με μαγνητικό πεδίο: Μεταβολή ιδιοτιμής ενέργειας για μαγνητικό πεδίο στην διεύθυνση z: +5b όπου Μαγνητόνη Bohr Άρση εκφυλισμου m (2l+1) λόγω μαγνητικού πεδίου Πρόβλεψη: Τετραπλός εκφυλισμός υδρογόνου (p (l=1, m=-1,0,1) - s(l=0,m=0)) σπάει σε 3 ενεργειακά επίπεδα. Προβλεπόμενη διαφορά συχνοτήτων εκπεμπόμενων φωτονίων = (eb/2m e ). Πείραμα: p (l=1, m=-1,0,1) σπάει σε 4 ενεργειακά επίπεδα, s(l=0,m=0) σπάει σε 2 ενεργειακά επίπεδα! Υπόθεση: Υπάρχει και άλλη (ενδογενής) στροφορμή στο ηλεκτρόνιο: το spin (όχι ιδιοστροφορμή!)

8 Το πείραμα Stern-Gerlach Κλασική πρόβλεψη Πειραματική παρατήρηση Άτομα αργύρου Σε μη ομογενές πεδίο τα άτομα με μαγνητική διπολική ροπή δέχονται δύναμη: S Ανομοιογενές μαγνητικό πεδίο εκπομπός Αναμενόμενο αποτέλεσμα για άτομο σε κατάσταση l: Διαχωρισμός της δέσμης σε (2l+1) τμήματα N Πείραμα Stern-Gerlach: Άτομα με l=0 (βασική κατάσταση) δίνουν διαχωρισμό δέσμης σε δύο! Υπόθεση: Επιπλέον ενδογενής στροφορμή για το ηλεκτρόνιο με (2l+1)=2 (l s =1/2!!). Άρα m s =±1/2!!! (2l+1 παραμένει ακέραιος όπως θα έπρεπε αλλά τι γίνεται με την μονοτιμία της κυματοσυνάρτησης??)

9 Τελεστές Spin Το spin δεν έχει αναπαράσταση χώρου. Τελεστές S x, S y, S z χωρίς αναπαράσταση θέσης. Τελεστές δημιουργίας-καταστροφής:

10 Χώρος καταστάσεων Spin Μιγαδικός διανυσματικός χώρος υπερτιθέμενων καταστάσεων: Διάσταση χώρου: Αριθμός γραμμικά ανεξάρτητων καταστάσεων spin του σωματίου Κατασκευή μιγαδικού διανυσματικού χώρου: Θετικό μέτρο Ιδιοκαταστάσεις τελεστή. Πραγματικές ιδιοτιμές Ορθοκανονικές καταστάσεις Πληρότητα βάσης

11 Ιδιοκαταστάσεις Spin Χρήση σχέσεων μετάθεσης και τελεστών δημιουργιας καταστροφής όπως με τροχιακή στροφορμή. Μετάθεση S z, S 2 κοινές ιδιοκατστάσεις Δράση Τελεστών S +, S - (από σχέσεις μετάθεσης): +5c Ορθοκανονικές καταστάσεις Εύρος τιμών m s : +5d

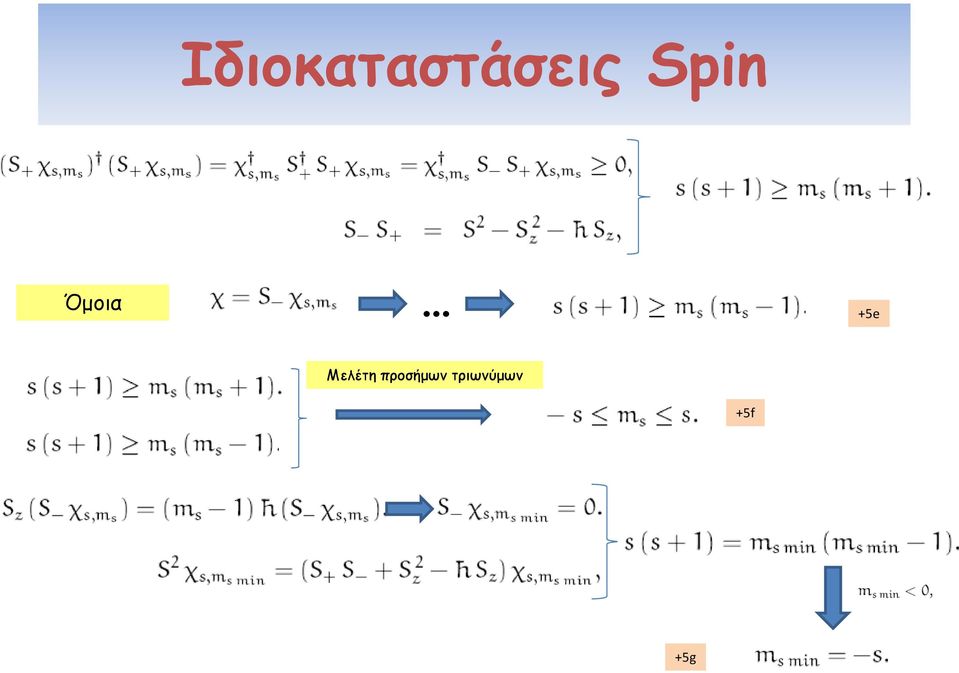

12 Ιδιοκαταστάσεις Spin Όμοια +5e Μελέτη προσήμων τριωνύμων +5f +5g

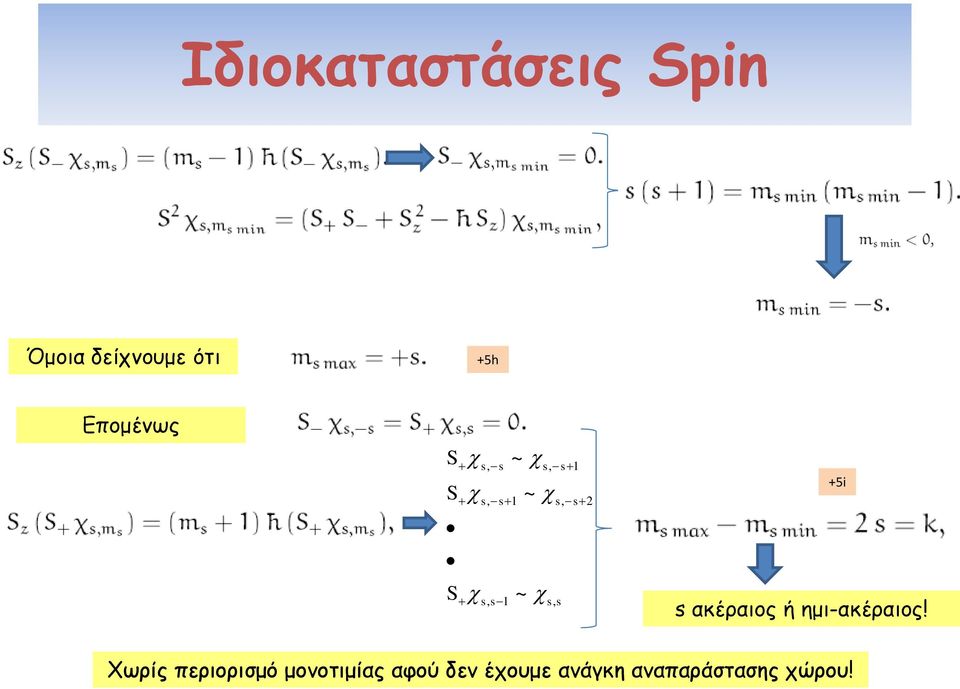

13 Ιδιοκαταστάσεις Spin Όμοια δείχνουμε ότι +5h Επομένως S S S ~ s, s s, s 1 ~ s, s 1 s, s 2 ~ s, s 1 s, s +5i s ακέραιος ή ημι-ακέραιος! Χωρίς περιορισμό μονοτιμίας αφού δεν έχουμε ανάγκη αναπαράστασης χώρου!

14 Θεώρημα Spin-Statistics (Pauli 1940) Τα φερμιόνια έχουν ημιακέραιο spin ενώ τα μποζόνια έχουν ακέραιο spin! Pauli Bohr Fierz

15 Η αναπαράσταση spin ½ του Pauli Για s=1/2 ο χώρος καταστάσεων έχει 2 διαστάσεις (m s =± ½) Ορθοκανονικότητα Γενική κατάσταση Αναπαράσταση με χρήση μιγαδικών δισδιάστατων διανυσμάτων: Θετικό μέτρο:

16 Η αναπαράσταση spin ½ του Pauli Αναπαράσταση με χρήση μιγαδικών δισδιάστατων διανυσμάτων: Θετικό μέτρο: Εσωτερικό γινόμενο: Δράση Τελεστή: Ερμητιανός Συζυγής Ορθοκανονική Βάση:

17 Η αναπαράσταση spin ½ του Pauli Ορθοκανονική Βάση: Αναπαράσταση Τελεστών Spin: +5j Πίνακες Pauli Γενική κατάσταση spin ½ (spinor):

18 Πλήρης μορφή κυματοσυνάρτησης Χαμιλτονιανή σε μαγνητικό πεδίο: 0 ( r) R ( r) Y ( ) n, l, m, s, m nl lm s, m s 1 0 1/ 2,1/ 2, 1/ 2, 1/ ˆ B H H B (Lˆ gs) ˆ s g g 2( Θεωρια Dirac) (Κβαντικη Ηλεκτροδυναμικη)

19 Γιατί το spin δεν έχει κλασσικό ανάλογο (ιδιοστροφρομή); Χαμιλτονιανή σε μαγνητικό πεδίο: ˆ B H H B (Lˆ gs) ˆ 0 g g 2( Θεωρια Dirac) (Κβαντικη Ηλεκτροδυναμικη) Το spin παίρνει μόνο διακριτές τιμές Η γυρομαγνητικός λόγος δεν αντιστοιχεί στην κλασσικά αναμενόμενη τιμή 1 Το spin παίρνει ημιακέραιες τιμές σε αντίθεση με την τροχιακή στροφορμή

20 Μετάπτωση spin σε Μαγνητικό Πεδίο Είδαμε στην αρχή της διάλεξης ότι η τροχιακή στροφορμή του ηλεκτρονίου προκαλεί μαγνητική διπολική ροπή ως εξής: Ε: Τι είδους μαγνητική διπολική ροπή προκαλεί η στροφορμή spin? Έστω: g: γυρομαγνητικός λόγος Σχετικιστική Κβαντομηχανική όπου σταθερά λεπτής υφής Χρονική Εξέλιξη spin σε Μαγνητικό Πεδίο Χαμιλτονιανή: ˆk όπου

21 Μετάπτωση spin σε Μαγνητικό Πεδίο Χρονική Εξέλιξη spin σε Μαγνητικό Πεδίο Χαμιλτονιανή: όπου Όπου c + 2 πιθανότητα για spin πάνω (+1/2) και c - 2 πιθανότητα για spin κάτω (-1/2)

22 Μετάπτωση spin σε Μαγνητικό Πεδίο +5j Έστω αρχικές συνθήκες: +5k

23 Μετάπτωση spin σε Μαγνητικό Πεδίο Εξέλιξη αναμενόμενων τιμών: +5l +5m Όμοια δείχνουμε ότι: +5n Άρα έχουμε μετάπτωση της αναμενόμενης (μέσης) τιμής στου spin γύρω από τον άξονα του πεδίου με συχνότητα : Η αναμενόμενη τιμή του spin συμπεριφέρεται όπως η κλασσική στροφορμή αλλά η μέτρηση των S x, S y, S z μπορεί να δώσει μόνο δύο τιμές +ћ/2, -ћ/2. +5o

24 Μετάπτωση spin σε Μαγνητικό Πεδίο Άρα έχουμε μετάπτωση της αναμενόμενης (μέσης) τιμής στου spin γύρω από τον άξονα του πεδίου με συχνότητα :

25 Κλασσική Μετάπτωση Στροφορμής Η ροπή της δύναμης είναι στην διεύθυνση μεταβολής της στροφρομής. Η μεταβολή αυτή οδηγεί σε μετάπτωση γύρω από τον άξονα του βάρους: Ιδιοστροφορμή Κατεύθυνση Μετάπτωσης ΔL L i L f dl dt r F Διεύθυνση Ιδιοστροφής B B Η ροπή του βάρους προκαλεί μετάπτωση d d Τ Ίδια διεύθυνση με ροπή βάρους

26 Σύνοψη Έχει αποδειχτεί πειραματικά (πείραμα Stern-Gerlach) ότι τα σωμάτια στον μικρόκοσμο έχουν ένα ενδογενές χαρακτηριστικό που έχει ιδιότητες στροφορμής: το spin Tο spin δεν έχει κλασικό ανάλογο και αντιστοιχεί σε διανυσματικό κβαντικό τελεστή που ικανοποιεί τις σχέσεις μετάθεσης της στροφορμής. Στην περίπτωση του ηλεκτρονίου (s=1/2) εμφανίζεται σε δύο καταστάσεις: m s =1/2 και m s =-1/2. Ο τελεστής του spin στον χώρο καταστάσεων με s=1/2 (πχ ηλεκτρόνιο) μπορεί να αναπαρασταθεί με χρήση των 2x2 πινάκων του Pauli που δρουν σε δισδιάστατο μιγαδικό διανυσματικό χώρο. Η χρονική εξέλιξη του spin παρουσία μαγνητικού πεδίου αντιστοιχεί σε μετάπτωση του διανύσματος της μέσης τιμής του spin γύρω από τον άξονα του μαγνητικού πεδίου.

27 Άσκηση 1 Δείξτε τις σχέσεις μετάθεσης των πινάκων Pauli

28 Άσκηση 2 Βρείτε την δράση των τελεστών του spin S x, S y, S z, στις ιδιοκαταστάσεις του S z +1/2>, =1/2> Η αναπαράσταση των S x, S y, S z, στις ιδιοκαταστάσεις του S z +1/2>, =1/2> είναι: όπου Άρα έχουμε: +5p: Να γίνει με χρήση τελεστών δημιουργίας και καταστροφής

29 Άσκηση 3 Έστω ηλεκτρόνιo με z συνιστώσα του spin ίση με +ћ/2. Το spin ηλεκτρονίου μετράται κατά μηκος μιας διεύθυνσης z που σχηματίζει γωνία θ με την διεύθυνση z. Α. Βρείτε την πιθανότητα να δώσει μέτρηση τιμή +ћ/2 ή -ћ/2. Β. Ποιά είναι μέση τιμή του spin κατά μήκος της z ; Ο τελεστής spin κατά μήκος της διεύθυνσης z είναι: όπου Επομένως: Για τις ιδιοκαταστάσεις του S z έχουμε:

30 Άσκηση 3 +5q

31 Άσκηση 3 +5r +5r Από την κανονικοποίηση του +1/2> έχουμε

32 Άσκηση 3 Άρα (Η φάση είναι αυθαίρετη και την επιλέγουμε ίση με την αζιμουθιακή γωνία.) Ακόμα έχουμε

33 Άσκηση 3 ορθογωνιότητα 1 1 i ' ' ccos d sin e Κανονικοποίηση: c i tan e d 2 i c tan e d 2 i c sin e d 2 d cos 2 1 i 1 1 ' sin e cos Αυθαιρεσία φάσης d cos 2 i c sin e d 2

34 Άσκηση 3 1 i 1 1 ' sin e cos Μέση τιμή του spin κατά μήκος της z για την κατάσταση +ћ/2>: +5s 1 i 1 1 ' sin e cos

35 Άσκηση 3 1 i 1 1 ' sin e cos t: Να βγει και με άλλο τρόπο Είναι το κλασσικά αναμενόμενο αποτέλεσμα

36 Άσκηση 4 Βρείτε τις ιδιοκαταστάσεις και τις ιδιοτιμές του τελεστή S x +S y για σωμάτιο με σπιν s=1/2. ˆ ˆ ˆ 0 1 i A Sx S y 1 i 0 Για τις ιδιοτιμές έχουμε: Άρα οι ζητούμενες ιδιοτιμές είναι: +5u

37 Άσκηση 4 Βρείτε τις ιδιοκαταστάσεις και τις ιδιοτιμές του τελεστή S x +S y για σωμάτιο με σπιν s=1/2. ˆ 0 1 i A 1 i 0 Έστω ιδιοκαταστάσεις της μορφής: Για την ιδιοτιμή +ћ/2 έχουμε:

38 Άσκηση 4 Για την ιδιοτιμή +ћ/2 έχουμε: Άρα η ιδιοκατάσταση είναι: +5v Όμοια βρίσκουμε για την ιδιοτιμή : +5w

39 Άσκηση 5

40 Άσκηση 6

41 Άσκηση 7 Βρείτε τις ιδιοκαταστάσεις και τις ιδιοτιμές των τελεστών S x, S y, S z. Για τον S z έχουμε δείξει ότι οι ιδιοτιμές και τα αντίστοιχα ιδιοδιανύσματα είναι: Για τον S x οι ιδιοτιμές γράφονται ως ћλ/2 και προκύπτουν ως λύση της εξίσωσης: Άρα για τον S x οι ιδιοτιμές είναι ±ћ/2

42 Άσκηση 7 Άρα για τον S x οι ιδιοτιμές είναι ±ћ/2 Για τις ιδιοκαταστάσεις έχουμε: Άρα για την ιδιοτιμή + ћ/2 έχουμε: Αντίστοιχα για την ιδιοτιμή - ћ/2 χρησιμοποιούμε ορθογωνιότητα και κανονικοποίηση για να βρούμε: +5x

43 Άσκηση 7 Όμοια για τον S y οι ιδιοτιμές γράφονται ως ћλ/2 και προκύπτουν ως λύση της εξίσωσης: Άρα και για τον S y οι ιδιοτιμές είναι ±ћ/2 Για τις ιδιοκαταστάσεις έχουμε: Άρα για την ιδιοτιμή + ћ/2 έχουμε:

44 Άσκηση 7 Άρα για την ιδιοτιμή + ћ/2 έχουμε: Αντίστοιχα για την ιδιοτιμή - ћ/2 χρησιμοποιούμε ορθογωνιότητα και κανονικοποίηση: Άρα για S x : Και για S y :

45 Άσκηση 8 Σωμάτιο με spin ½ βρίσκεται σε μαγνητικό πεδίο με Χαμιλτονιανή H=(eB/mc)S z. Την στιγμή t=0 το σωμάτιο βρίσκεται σε ιδιοκατάσταση του τελεστή S x με ιδιοτιμή +ћ/2. Βρείτε την κατάσταση του σωματίου για t>0. t=0 t> eb eb i t i t mc 2 mc 2 ( t) e z e z

46 Άλυτες Ασκήσεις 1. Βρείτε τις αναπαραστάσεις των Sx, Sy, Sz για ένα σωμάτιο με spin Ηλεκτρόνιο βρίσκεται στην κατάσταση Κανονικοποιήστε την κατάσταση. Βρείτε τα πιθανά αποτελέσματα μιας μέτρησης του S z και τις αντίστοιχες πιθανότητες. Ποια είναι η μέση τιμή του S z. Επαναλάβετε για τις συνιστώσες S y. 3. Ηλεκτρόνιο βρίσκεται σε μεταβαλλόμενο μαγνητικό πεδίο της μορφής Βρείτε την Χαμιλτονιανή του συστήματος. Το ηλεκτρόνιο έχει αρχικά spin `πανω στην κατεύθυνση του άξονα x. Βρείτε την κατάσταση χ(t) του ηλεκτρονίου την χρονική στιγμή t. Βρείτε την πιθανότητα να δώσει μια μέτρηση του S x, την τιμή -ћ/2 την χρονική στιγμή t. Ποια είναι η ελάχιστη τιμή του B 0 απαιτείται για πλήρη αναστροφή της κατεύθυνσης του S x ;

47 Άλυτες Ασκήσεις 4. Αποδείξτε τις σχέσεις που δεν αποδείξαμε στο μάθημα: Άσκηση 4 Άσκηση 7

48 Τέλος Ενότητας
