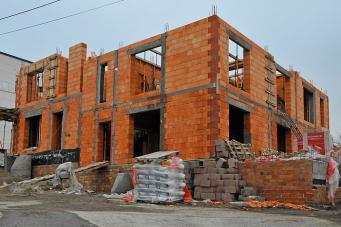

1 Predavanje br.4 ZIDOVI OD ОPEKЕ, BLОКOVA ОD GLINE, BЕTONA I LАKОG BETОNА DR DRAGAN KOSTIĆ, V.PROF. Zidovi ZID površinski vertikalni element zgrade Osnovna podela zidova: prema nameni i položaju u sklopu zgrade prema materijalu od kog su građeni prema načinu građenja 10/27/2015 PREDAVANJE BR.4 2 1

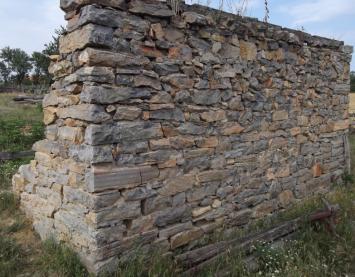

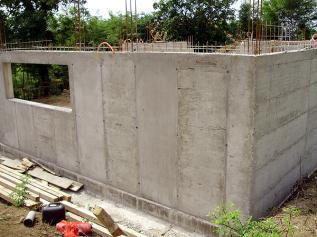

2 Zidovi PODELA PREMA NAČINU IZVOĐENJA I MATERIJALIMA: ZIDANJE - zidani zidovi od elemenata za zidanje: o opeka: puna i šuplja o blokovi:od gline, od betona o kamen: prirodni, lomljen ili tesani LIVENJE NA LICU MESTA - zidovi od betona MONTAŽA - zidovi od AB, od lakih betona,... 10/27/2015 PREDAVANJE BR.4 3 Materijal za izradu nosećih zidova Prirodni: drvo, kamen, ilovača Prefabrikovani materijali: - Opekarski proizvodi - Proizvodi na bazi lakog i teškog betona Veštački materijali 10/27/2015 PREDAVANJE BR.4 4 2

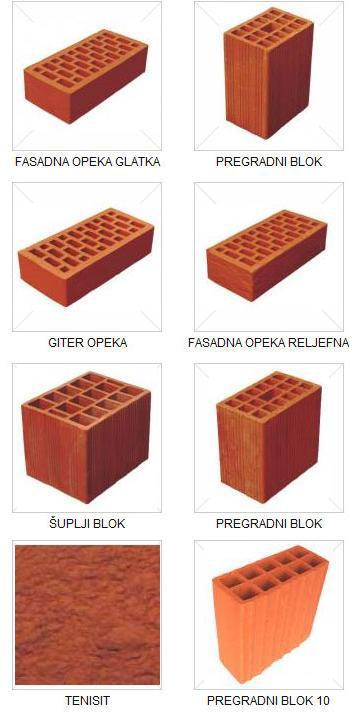

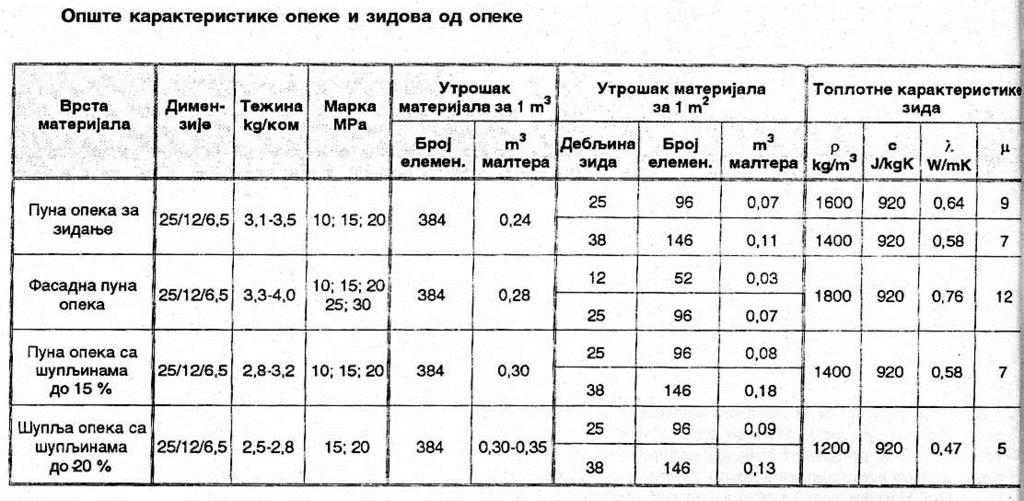

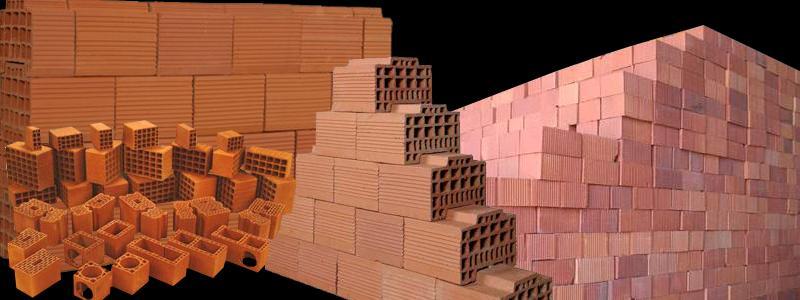

3 Opekarski proizvodi za zidanje - OPEKA PUNA OPEKA od gline ŠUPLJA OPEKA od gline FASADNA OPEKA KLINKER OPEKA ĆERPIČ RADIJALNA 10/27/2015 PREDAVANJE BR.4 5 Opekarski proizvodi za zidanje -OPEKA Opeke za noseće zidove mogu imati samo vertikalne šupljine (Pš 15%Posnove) Veličina šupljina: max. 2,5cm 2 (kružne, kvadratne) i max. 6cm 2 (pravougaone) 10/27/2015 PREDAVANJE BR.4 6 3

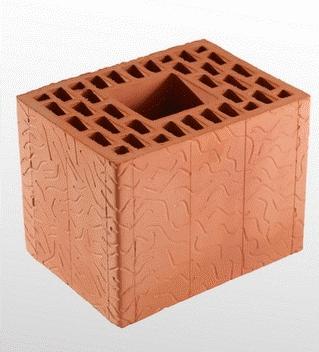

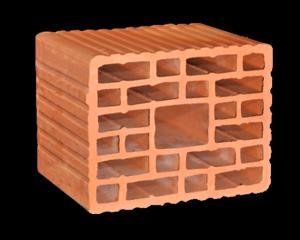

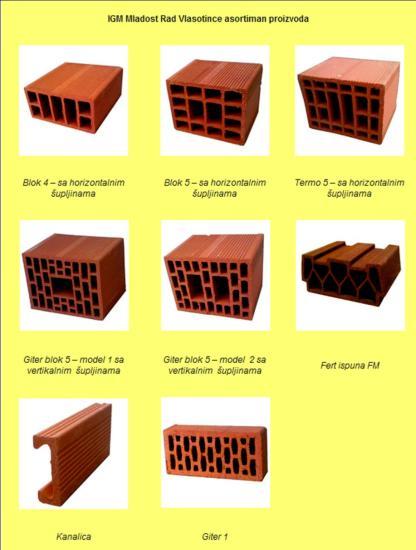

4 Opekarski proizvodi za zidanje - OPEKA 10/27/2015 PREDAVANJE BR.4 7 Opekarski proizvodi za zidanje OPEKARSKI BLOK OPEKARSKI BLOKOVI PREMA DIMENZIJAMA: 1. BLOKOVI OBIČNIH DIMENZIJA: o dužina 25 cm o širina 12; 25; cm, o visina 12; 14; 16; 25; cm. 2. BLOKOVI MODULARNIH DIMENZIJA: odužina 19; 29 cm oširina 9; 19; 29cm, ovisina 9; 19; 29cm. 10/27/2015 PREDAVANJE BR.4 8 4

5 Opekarski proizvodi za zidanje OPEKARSKI BLOK OPEKARSKI BLOKOVI PREMA POLOŽAJU ŠUPLJINA: 1. Blokovi sa vertikalnim šupljinama: o NOSEĆI!. 2. Blokovi sa horizontalnim šupljinama: opregradni! 10/27/2015 PREDAVANJE BR.4 9 Opekarski proizvodi za zidanje OPEKARSKI BLOK Opekarski blok od pečene gline sa vertikalnim šupljinama (Pš 15%Posnove) MODULARNI BLOKOVI (M=10cm) BLOKOVI U FORMATU OPEKE (25cm) 10/27/2015 PREDAVANJE BR

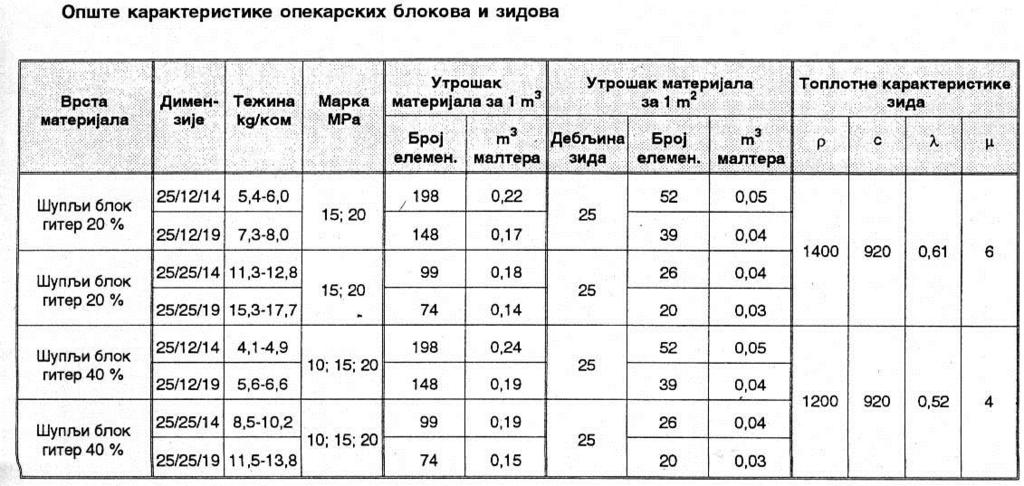

6 Opekarski proizvodi za zidanje OPEKARSKI BLOK Manja dimenzija šupljine mora biti 15mm Opekarski proizvodi ne smeju se koristiti za zidove podrumskih prostorija 10/27/2015 PREDAVANJE BR.4 11 Opekarski proizvodi za zidanje OPEKARSKI BLOK 10/27/2015 PREDAVANJE BR

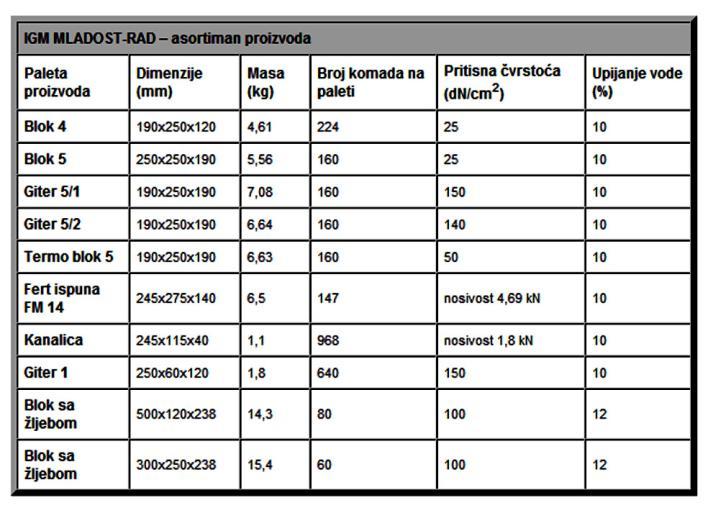

7 Opekarski proizvodi za zidanje OPEKARSKI BLOK 10/27/2015 PREDAVANJE BR.4 13 Opekarski proizvodi za zidanje OPEKARSKI BLOK Veća površina vert.šupljina poboljšava: tehnologiju izrade -bolje sušenje i pečenje, toplotno-izolaciona svojstva 10/27/2015 PREDAVANJE BR

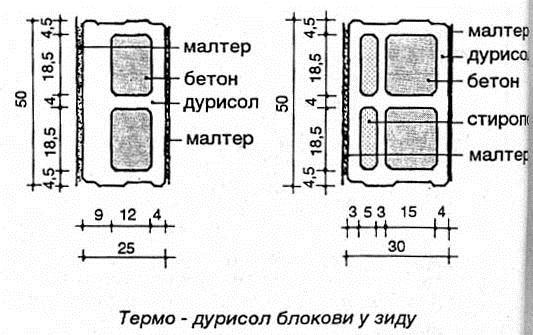

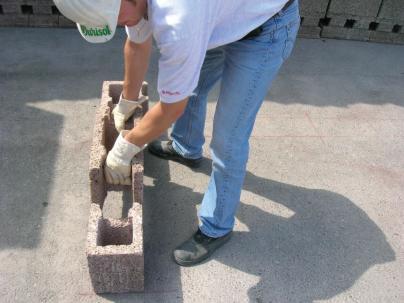

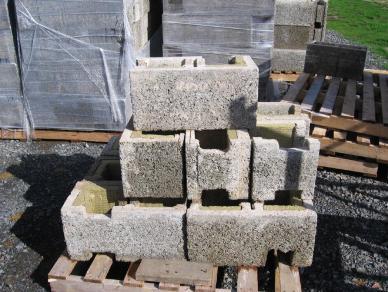

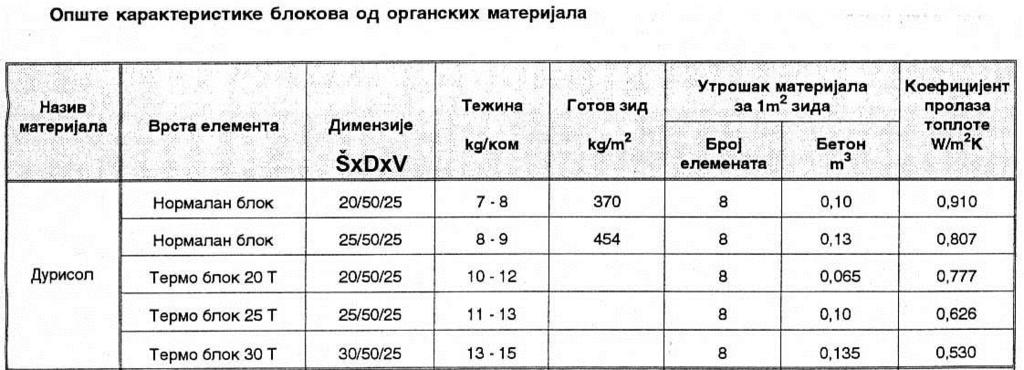

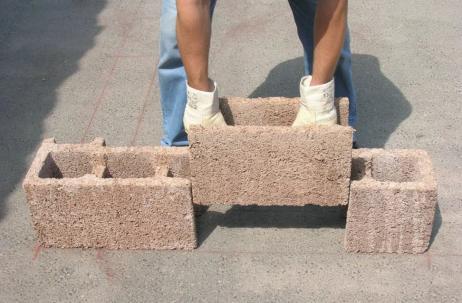

8 Laki blokovi od organskih materijala - DURISOL Mineralizovana drvena vlakna iver i cement Dužina 50cm Visina 25cm Širina 20cm i 25cm (po zahtevu Š=15cm i 30cm) ρ elemenata je 550 do 650 kg/m3 Koriste se kao izgubljena oplata za VS i HS 10/27/2015 PREDAVANJE BR.4 15 Laki blokovi od organskih materijala - DURISOL Koriste se kao izgubljena oplata za VS i HS Zida se u suvo Na svaka 2 sloga šupljine se pune plast.betonom do -5cm od vrha 10/27/2015 PREDAVANJE BR

9 Laki blokovi od organskih materijala - DURISOL Zida se u suvo Na svaka 2 sloga šupljine se pune plast.betonom do -5cm od vrha, Ugradnja vibriranjem 10/27/2015 PREDAVANJE BR.4 17 Laki blokovi od organskih materijala - DURISOL 10/27/2015 PREDAVANJE BR

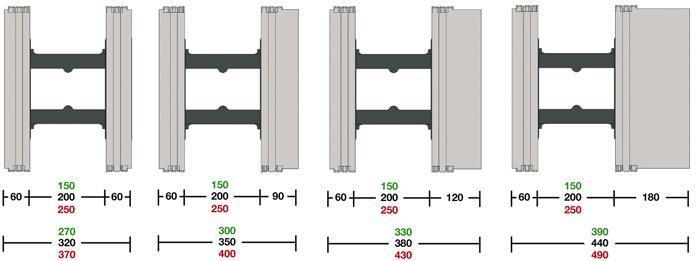

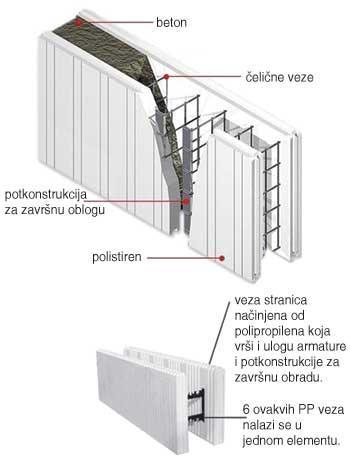

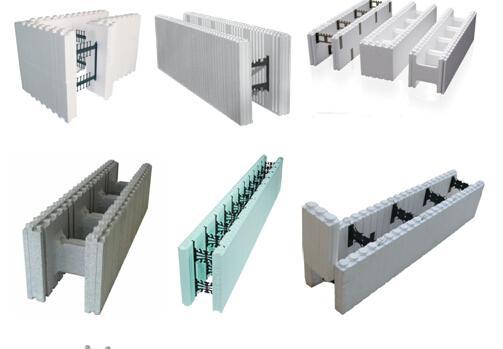

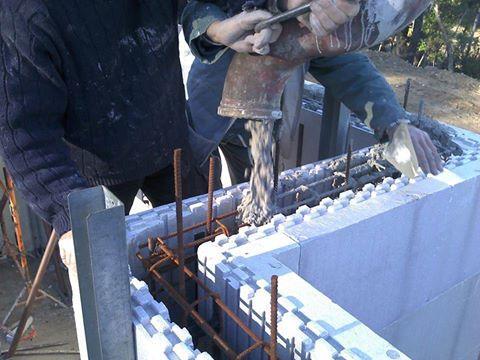

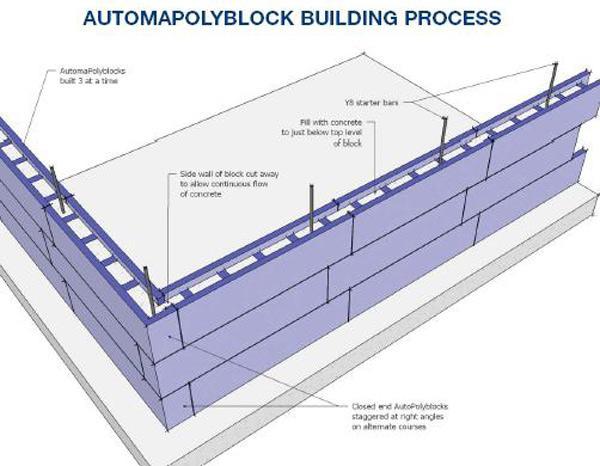

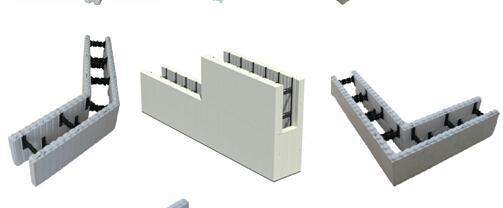

10 Laki blokovi od ekspandiranog polistirena (EPS) - stiropora STIROPOR BLOK-Jednostavan "lego sistem" od stiropoora,koji se ispunjava betonom. Brza I veoma laka izgradnja objekta. 10/27/2015 PREDAVANJE BR.4 19 Laki blokovi od ekspandiranog polistirena (EPS) - stiropora 10/27/2015 PREDAVANJE BR

11 Laki blokovi od ekspandiranog polistirena (EPS) - stiropora 10/27/2015 PREDAVANJE BR.4 21 Laki blokovi od ekspandiranog polistirena (PES) - stiropora 10/27/2015 PREDAVANJE BR

12 Laki blokovi od ekspandiranog polistirena (PES) - stiropora 10/27/2015 PREDAVANJE BR.4 23 Laki blokovi od ekspandiranog polistirena (PES) - stiropora 10/27/2015 PREDAVANJE BR

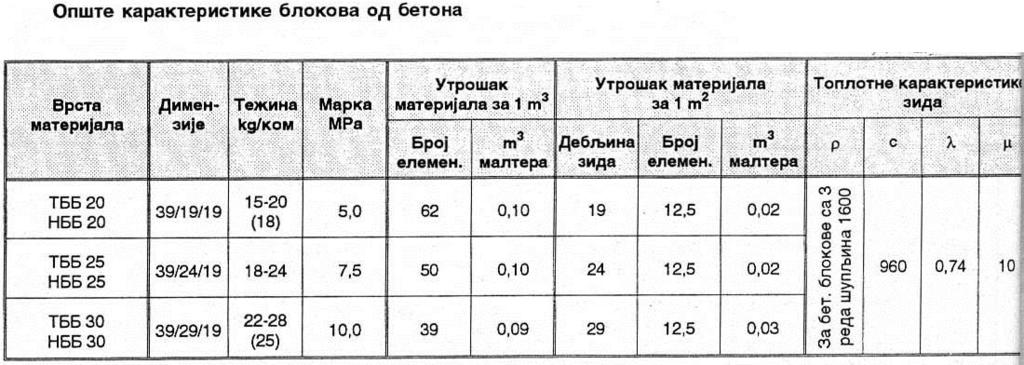

13 Šuplji blokovi za zidanje od betona Sastav: sitniji mineralni agregat, cement i voda ρ 1600 kg/m 3 10/27/2015 PREDAVANJE BR.4 25 Šuplji blokovi za zidanje od betona Prema nameni, razlikujemo: 1. NBB (normalan betonski blok), Š=19cm, 24cm, 29 cm 2. TBB (termo bet.blok), D=39cm, V=19cm, 3. PBB (pregradni bet.blok) 10/27/2015 PREDAVANJE BR

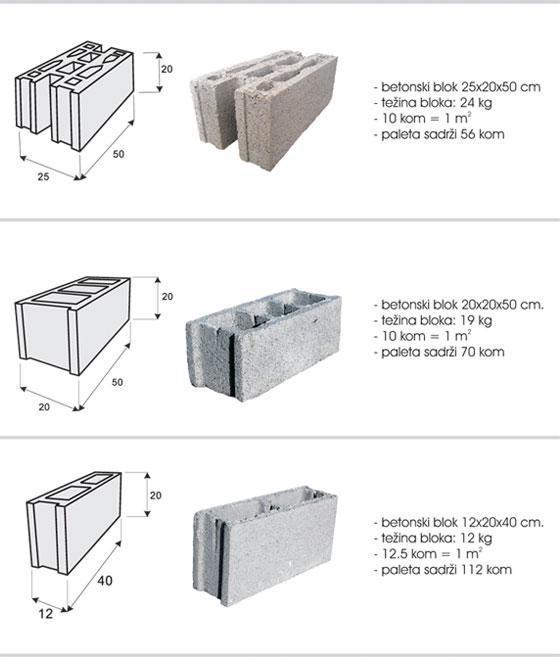

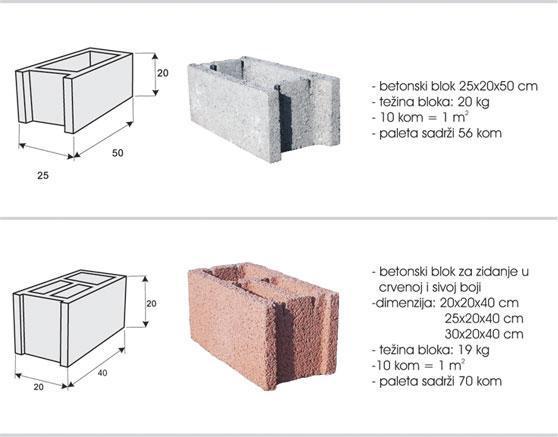

14 Šuplji blokovi za zidanje od betona 10/27/2015 PREDAVANJE BR.4 27 Sastav: Šuplji blokovi za zidanje od lakog betona ŠLJAKO BLOKOVI agregat (zgura, keramzit, tuf), cement i voda ρ 1600 kg/m 3 10/27/2015 PREDAVANJE BR

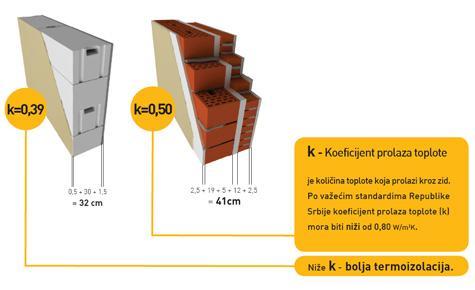

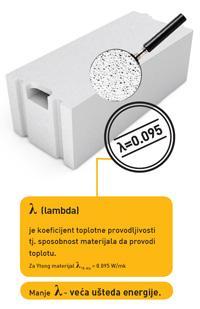

15 Šuplji blokovi za zidanje od lakog betona ŠLJAKO BLOKOVI 10/27/2015 PREDAVANJE BR.4 29 Sastav: Puni blokovi od lakog betona SIPOREKS- YTONG agregat (kvarcni pesak), cement, voda i ρ= kg/m 3 aluminijumski prah Očvršćavanje zaparivanjem 10/27/2015 PREDAVANJE BR

16 Puni blokovi od lakog betona SIPOREKS- YTONG Dimenzije: D=60cm, V = 25cm Širina=15cm (2,5cm) 30cm Čvrstoća Mmin.2.5 MPa 10/27/2015 PREDAVANJE BR.4 32 Puni blokovi od lakog betona SIPOREKS- YTONG 10/27/2015 PREDAVANJE BR

17 MALTERI ZA ZIDANJE Plastična mešavina agregata, veziva i vode naziva se MALTER Agregat pesak 0,5 do 2mm Vezivo: kreč i/ili cement 10/27/2015 PREDAVANJE BR.4 34 VRSTE MALTERA Cement Kreč Pesak Krečni MM1-1 3 Produžni MM Produžni MM Produžni MM Cementni MM1 do 5: 1-3 do 4 10/27/2015 PREDAVANJE BR

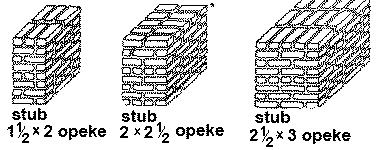

18 ZIDANJE-DELOVI OPEKE Proces formiranja zidova od elemenata (opeke/blokova) koji se povezuju malterom 10/27/2015 PREDAVANJE BR.4 36 Osnovni zidarski pojmovi RACIONALNA DEBLJINA NOSEĆIH ZIDOVA od opeka 25cm, 38cm, 51cm, 64cm od blokova 2M (19cm), 3M (29cm) 10/27/2015 PREDAVANJE BR

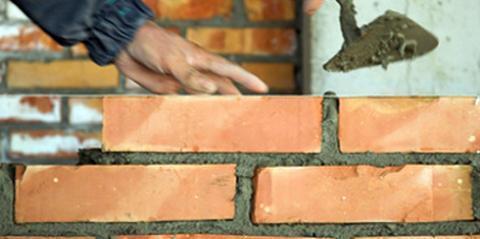

19 Osnovni zidarski pojmovi Sloj je sklop opeka poređanih po određenom redu. Ležišna ravan je horizontalna površina opeka u jednom sloju. Horizontalna (ležišna) spojnica je prostor između dva sloja opeka, ispunjen malterom deblji ne veći od1,2cm. 10/27/2015 PREDAVANJE BR.4 38 Osnovni zidarski pojmovi Vertikalna (dodirna) spojnica je prostor između susednih opeka, koja je ispunjena malterom debljine 1cm. 10/27/2015 PREDAVANJE BR

20 Osnovni zidarski pojmovi Vezač je opeka u zidu koja je svojom dužom stranom upravna na pravac pružanja zida Dužnjak je opeka u zidu koja je svojom dužom stranom paralelna sa pravcem pružanja zida. 10/27/2015 PREDAVANJE BR.4 40 Pravila zidanja 1. Postoje samo 2 osnovna sloga 10/27/2015 PREDAVANJE BR

21 Pravila zidanja 2. Vertikalne spojnice ne smeju se poklapati po vertikali ni u X-pravcu, ni u Y-pravcu (PREVEZ) 10/27/2015 PREDAVANJE BR.4 42 Pravila zidanja nosećih zidova Vertikalne spojnice donjeg reda ne smeju se preklapati sa v.spojnicama gornjeg reda, tzv. PREVEZ Prevez, smicanje spojnica je ½ elementa, a min.1/4 elementa 10/27/2015 PREDAVANJE BR

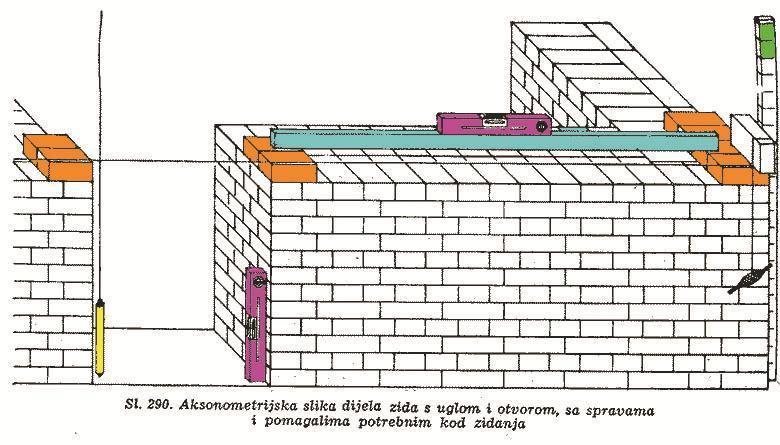

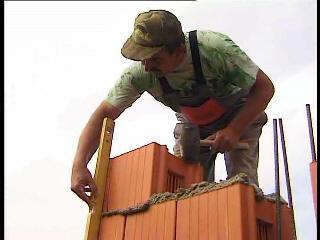

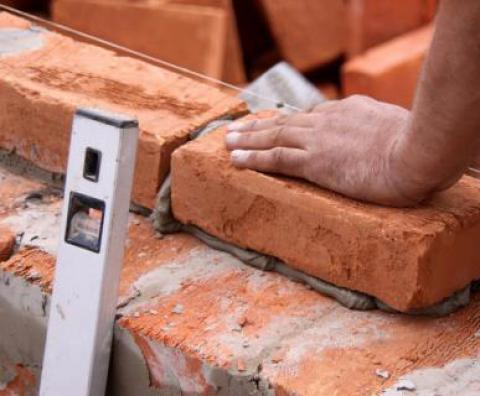

22 Pravila zidanja 10/27/2015 PREDAVANJE BR.4 44 Pravila zidanja 3. Slojevi zida horizontalni, kontrola libelom 4. Ozidani zid vertikalan, kontrola viskom 10/27/2015 PREDAVANJE BR

23 Karakteristike elemenata za zidanje Elementi (OPEKA, BLOK) moraju imati odgovarajuću marku (min.mo10) Malter mora biti u skladu sa projektom (min.mm2) 10/27/2015 PREDAVANJE BR.4 46 Pravila zidanja nosećih zidova Koristiti cele elemente ili nj.delove samo za postizanje veze (prevez za min.1/4) Sve spojnice moraju biti potpuno ispunjene malterom Širina vertikalnih spojnica 1cm Debljina horizontalnih spojnica 1.2cm (1cm) 10/27/2015 PREDAVANJE BR

24 Pitanja? 10/27/2015 PREDAVANJE BR
