Arhitektonske konstrukcije I, III sem. 2+2

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Arhitektonske konstrukcije I, III sem. 2+2"

Transcript

1 Građevinsko-arhitektonski fakultet Univerziteta u Nišu Osnovne akademske studije studijski program Arhitektura Školska godina 2016/17 Arhitektonske konstrukcije I, III sem. 2+2 Prof. dr Veliborka Bogdanović Doc. dr Miomir Vasov

2 O PREDMETU Predavanja max. 3 odsustva (5 poena), max. 4 odsustva (0 poena), više od 4 odsustva (ponovo sluša predmet) Prisustvo i rad na vežbama, blagovremeno predati i pozitivno ocenjeni semestralni radovi (max. 3 odsustva), min 15 poena (srednja ocena 6) max 25 poena (srednja ocena 10) Test OBAVEZNO: max 10 poena Predispitne obaveze minimalno 25 poena, maksimalno 40 poena Ispit max. 60 poena

3 literatura: - R. Trbojević, Arhitektonske konstrukcije, Orion-art, Beograd, Z. Radović, Lj. Milošević, Građevinskoarhitektonski fakultet Univerziteta u Nišu, Z. Radović, Lj. Milošević, Građevinskoarhitektonski fakultet Univerziteta u Nišu, M. Petrović, Arhitektonske konstrukcije, Orion-art, Beograd,

4 Građevinsko-arhitektonski fakultet Univerziteta u Nišu Osnovne akademske studije studijski program Arhitektura Školska godina 2016/17 Arhitektonske konstrukcije I, III sem. 2+2 Predavanje br. 1 MEĐUSPRATNE KONSTRUKCIJE Prof. dr Veliborka Bogdanović Doc. dr Miomir Vasov

5 MEĐUSPRATNE KONSTRUKCIJE HORIZONTALNI POVRŠINSKI NOSEĆI ELEMENTI ZGRADA KOJI OPTEREĆENJE PRENOSE NA OSLONCE-ZIDOVE U SEIZMIČKIM PODRUČJIMA MORAJU DA BUDU KRUTE U SVOJOJ RAVNI SA PRITISNUTOM PLOČOM min DEBLJINE 4 cm, ARMIRANE U OBA PRAVCA ARMATUROM 6/25 I POVEZANE SA NOSEĆIM I VEZNIM ZIDOVIMA MATERIJALI: - ARMIRANI BETON OD KAMENOG AGREGATA, - LAKI BETONI - DRVO - METALI - OPEKARSKI ELEMENTI KAO IZGUBLJENA OPLATA

6 MEĐUSPRATNE KONSTRUKCIJE - podela PREMA NAČINU IZVOĐENJA: - MONOLITNE-LIVENE NA LICU MESTA - POLUMONTAŽNE - MONTAŽNE PREMA OBLIKU: - MONOLITNE PLOČE - PUNE ILI SA ŠUPLJINAMA -SITNOREBRASTE -PLOČE OJAČANE REBRIMA -PEČURKASTE

7 PUNA AB PLOČA LIVENA NA LICU MESTA

8 PUNA AB PLOČA LIVENA NA LICU MESTA

9 PUNA AB PLOČA LIVENA NA LICU MESTA L DEBLJINA PLOČE d = L/35 = 8 20 cm

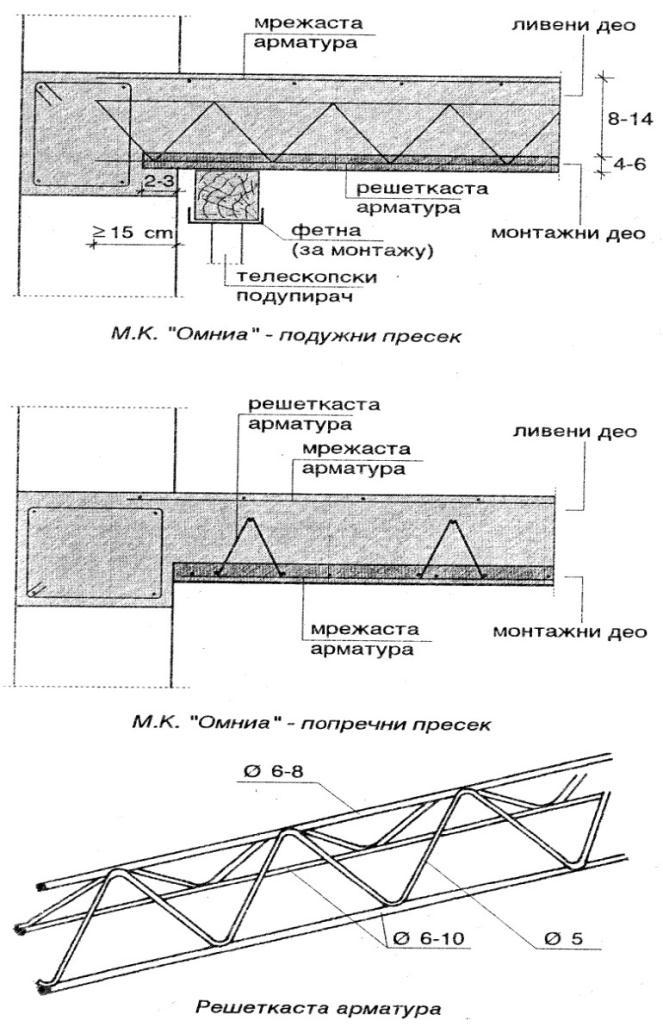

10 POLUMONTAŽNA PUNA AB PLOČA - OMNIJA SASTOJI SE OD: Montažnih ploča d=4-6cm širine cm i betonskog dela livenog na licu mesta d=8-14cm Ploče sadrže čelične rešetkaste nosače koji se postavljaju na međusobnom rastojanju 30-40cm

11 M. K. OD MONTAŽNIH PUNIH AB PLOČA Montažne ploče naležu na zidove od 1,5-3cm Ploče se montiraju preko privremenih oslonaca uz zidove

12 M. K. OD MONTAŽNIH PUNIH AB PLOČA Monolitizacija se vrši zalivanjem spojeva betonom čija čvrstoća ne sme da bude manja od čvrstoće montažnog elementa Konstruktivna veza između elemenata postiže se u proširenim delovima spojnice moždanicima

13 M. K. OD MONTAŽNIH OŠUPLJENIH AB PLOČA Izrađuju se obično za raspone do 6,0m, visine od 12-20cm, širine 60, 90 i 120cm

14 M. K. OD MONTAŽNIH OŠUPLJENIH AB PLOČA POPREČNI PRESEK PODUŽNI PRESEK

15 M. K. OD MONTAŽNIH PLOČA OD SIPOREKSA ŠIRINA 60 cm DUŽINA 2,50-6,00 m DEBLJINA cm OSNOVA Međusobno povezivanje ploča po dužini vrši se ukucavanjem aluminijumskih pločica Veza prve ploče za serklaž ostvaruje se ankerovanjem pljošteg gvožđa Priključna armatura se postavlja na cm

16 M. K. OD MONTAŽNIH PLOČA OD DURISOLA ŠIRINA 50 cm DUŽINA 2,50-5,00 m DEBLJINA cm OSNOVA

17 SITNOREBRASTA M. K. OD AB LIVENA NA LICU MESTA Poprečni presek Razmak rebara e=40-60cm(max75cm) dploče=1/10e; drebra=1/20l 1-rebro za ukrućenje kada je L>3m Podužni presek

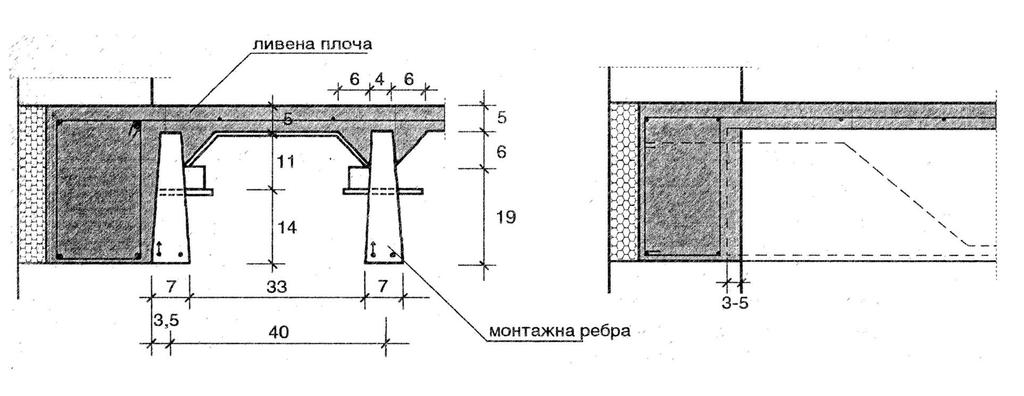

18 SITNOREBRASTA POLUMONTAŽNA M.K. OD AB-AVRAMENKO Rebra širine 6-8cm visine 20-25cm razmak 40-50cm nalezu na zid 3-5cm Debljina ploče se kreće oko 5cm

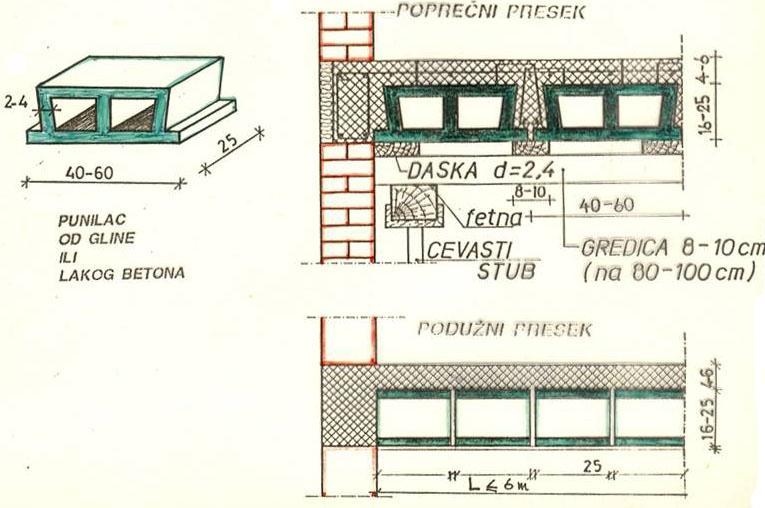

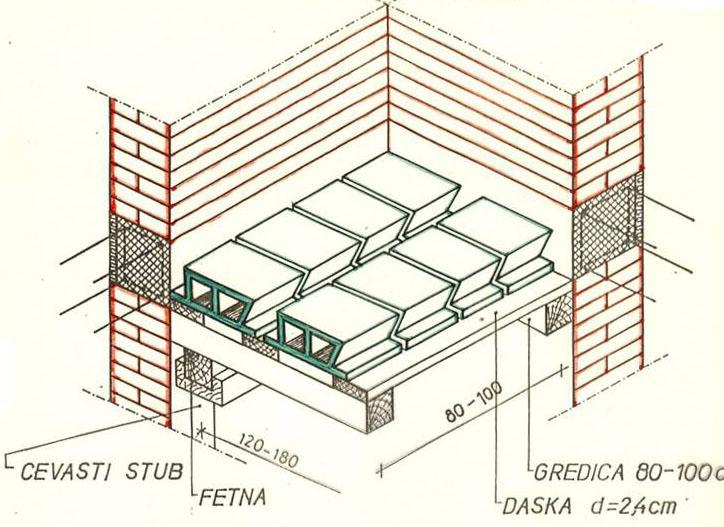

19 SITNOREBRASTA M. K. OD AB SA IZGUBLJENOM OPLATOM Nakon polaganja punilaca preko dasaka, koje se postavljaju na spojevima gredica, vrši se armiranje ploče prema statičkom proračunu

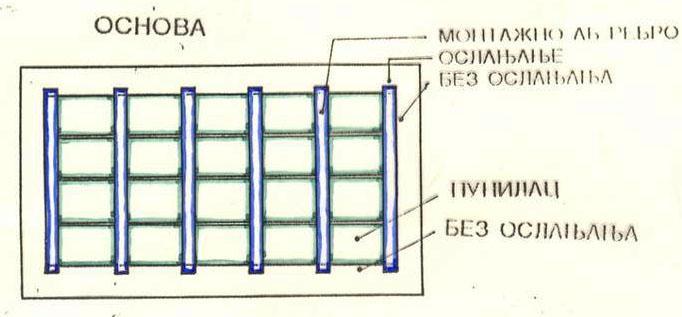

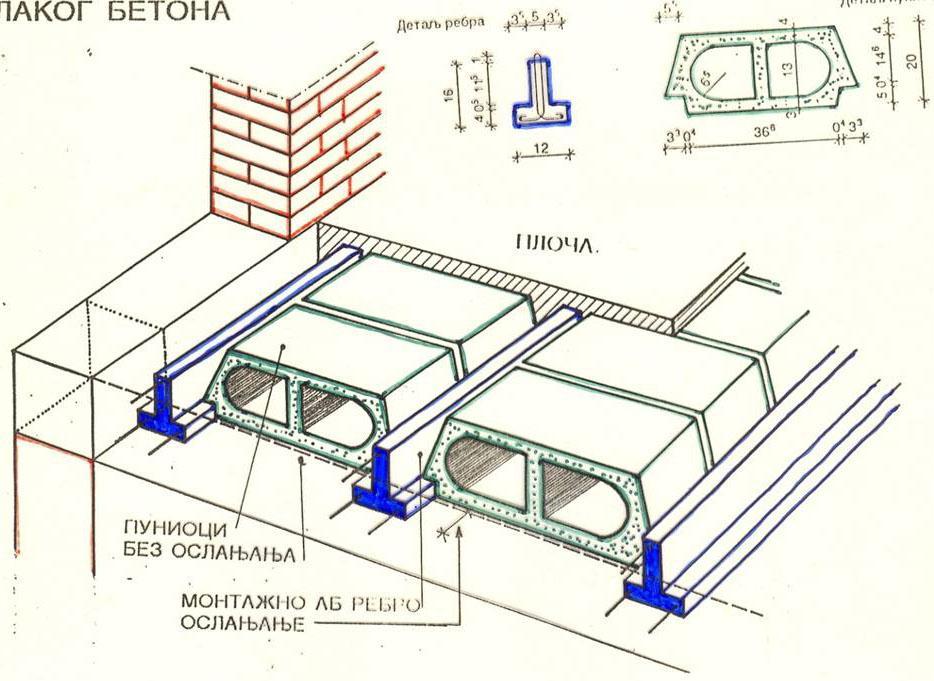

20 SITNOREBRASTA POLUMONTAŽNA M. K. OD AB GREDICA I PUNIOCA OD LAKOG BETONA Razmak rebara 50-60cm Dužina rebra do 6,0m Naležu na zid 5-10cm Punioci su od lakog betona (šljako beton, keramzit beton,...)

21 SITNOREBRASTA M. K. OD AB GREDICA I PUNIOCA OD LAKOG BETONA

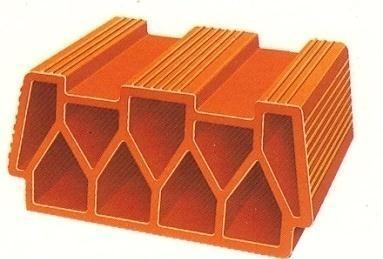

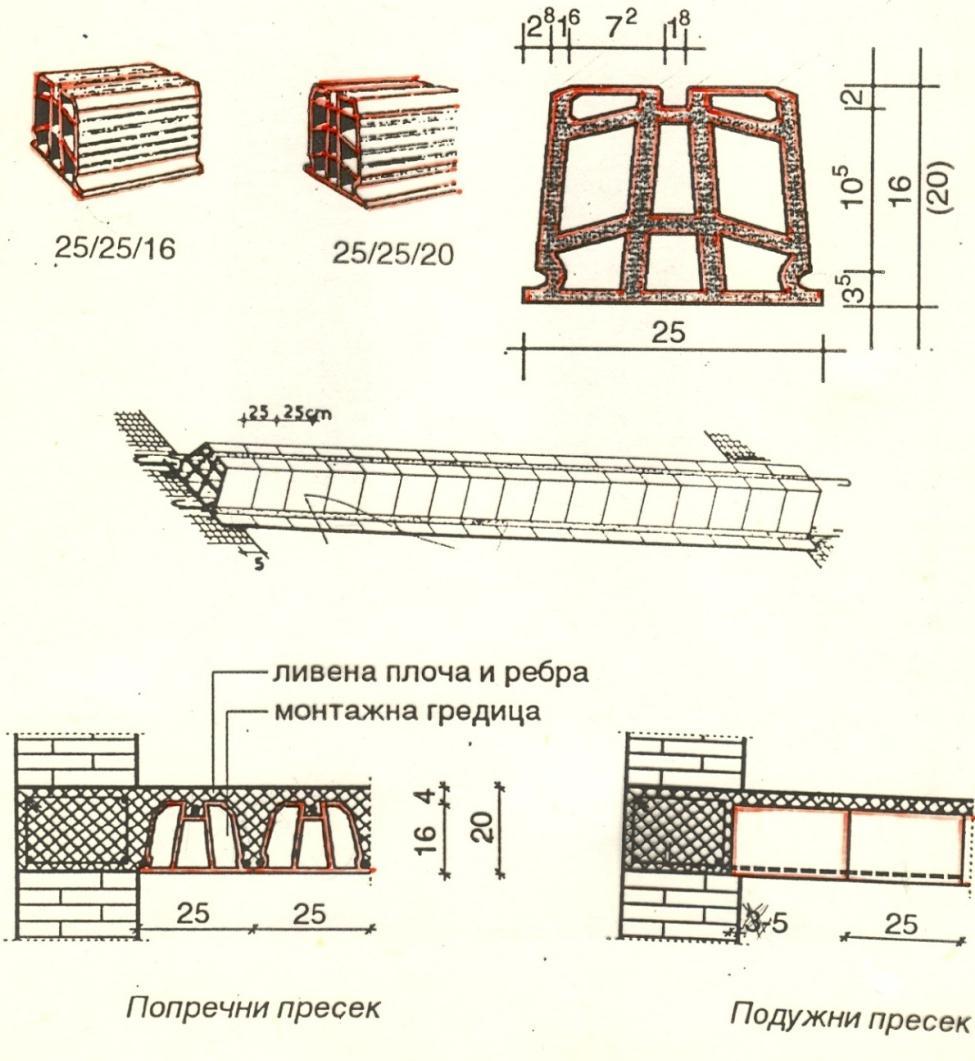

22 SITNOREBRASTA POLUMONTAŽNA M. K. OD AB GREDICA I OPEKARSKIH BLOKOVA - TM Gredice se formiraju polaganjem glinenih elemenata jedan iza drugog, postavljanjem armature u žljebove i zalivanjem cementnim malterom

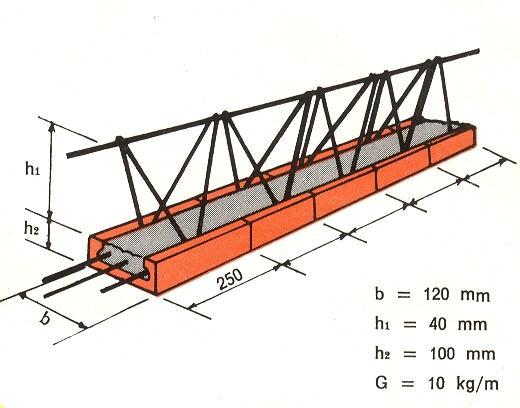

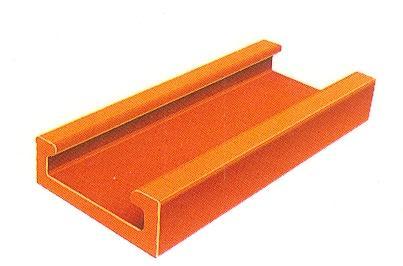

23 SITNOREBRASTA POLUMONTAŽNA M. K. OD AB SA GREDICAMA OD REŠETKASTIH NOSAČA I KERAMIČKIH ELEMENATA FERT, LMT Sastoji se od: gredica (čelična prostorna rešetka postavljena u koritaste keramičke elemente) i ispune (opekarski elementi)

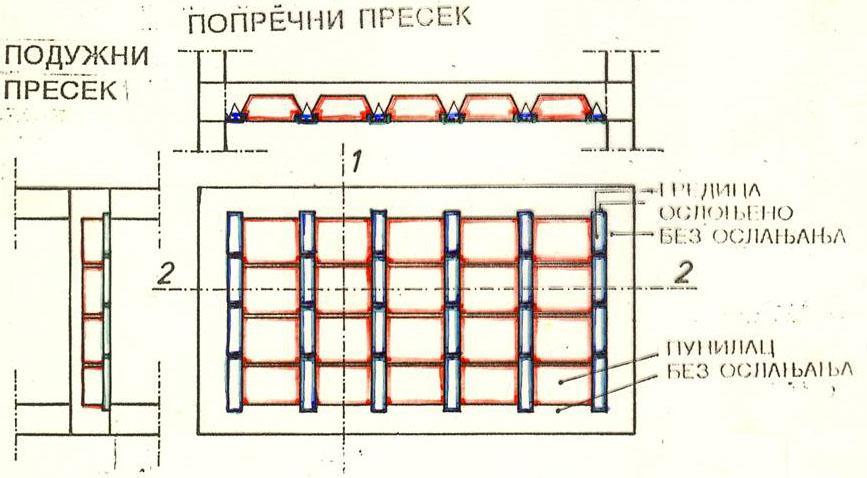

24 SITNOREBRASTA POLUMONTAŽNA M. K. OD AB SA GREDICAMA OD REŠETKASTIH NOSAČA I KERAMIČKIH ELEMENATA FERT, LMT 1. Gredice naležu na zid 5cm, a armatura se ankeruje u serklaž najmanje 15cm. 2. Preko položenih gredica ređaju se keramički elementi ispune, čija visina može da bude 14,16 ili 20cm. 3. Monolitizacija položenih elemenata vrši se betonom marke MB20 u debljini 4-6cm.

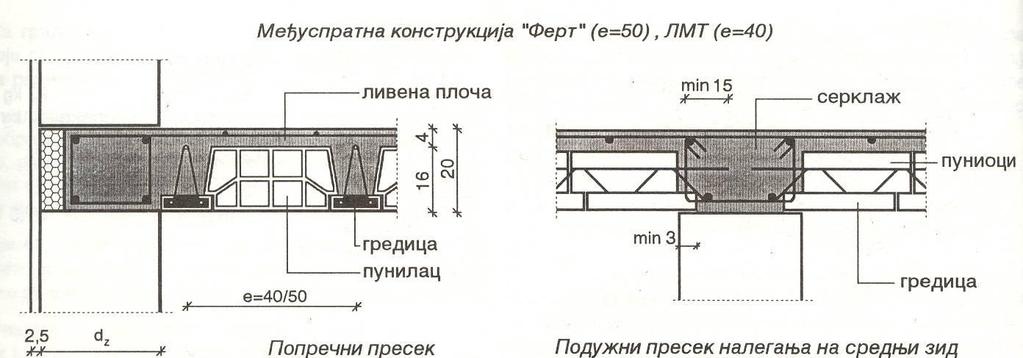

25 FERT(e=50cm), LMT (laka montažna tavanica)(e=40cm) PRIMENJUJE SE ZA PROSTORIJE RASPONA DO 6,00M. Za raspone preko 3,00m radi se jedno rebro za ukrućenje,koje se formira ostavljanjem razmaka između punilaca širine 10-12cm.

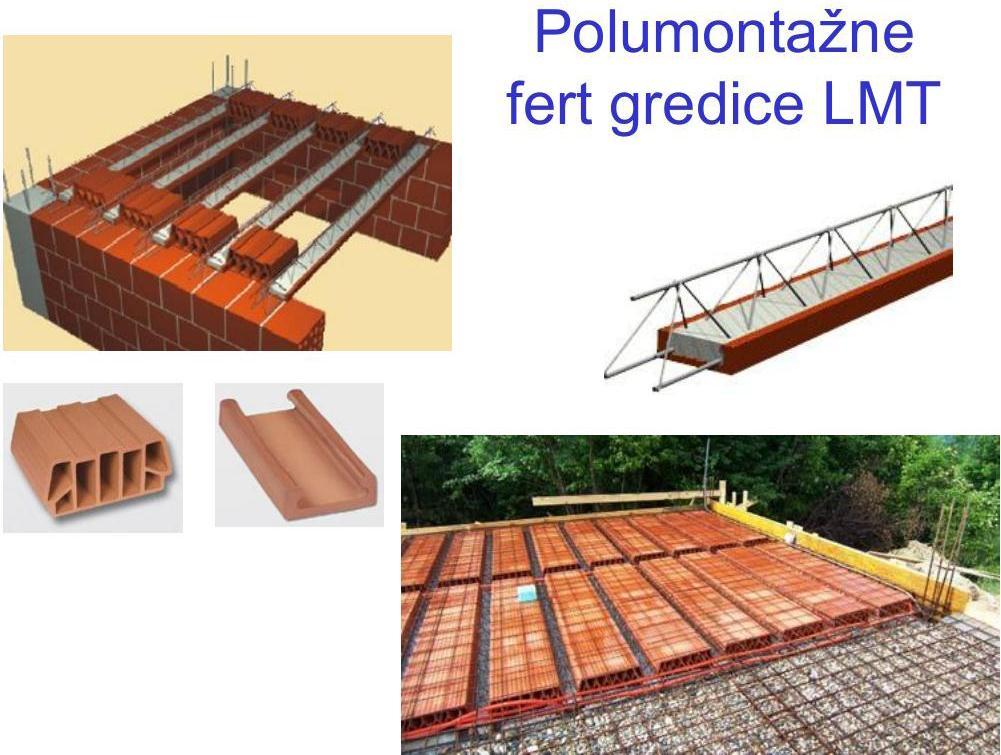

26 Polumontažna FERT, LMT (laka montažna tavanica)

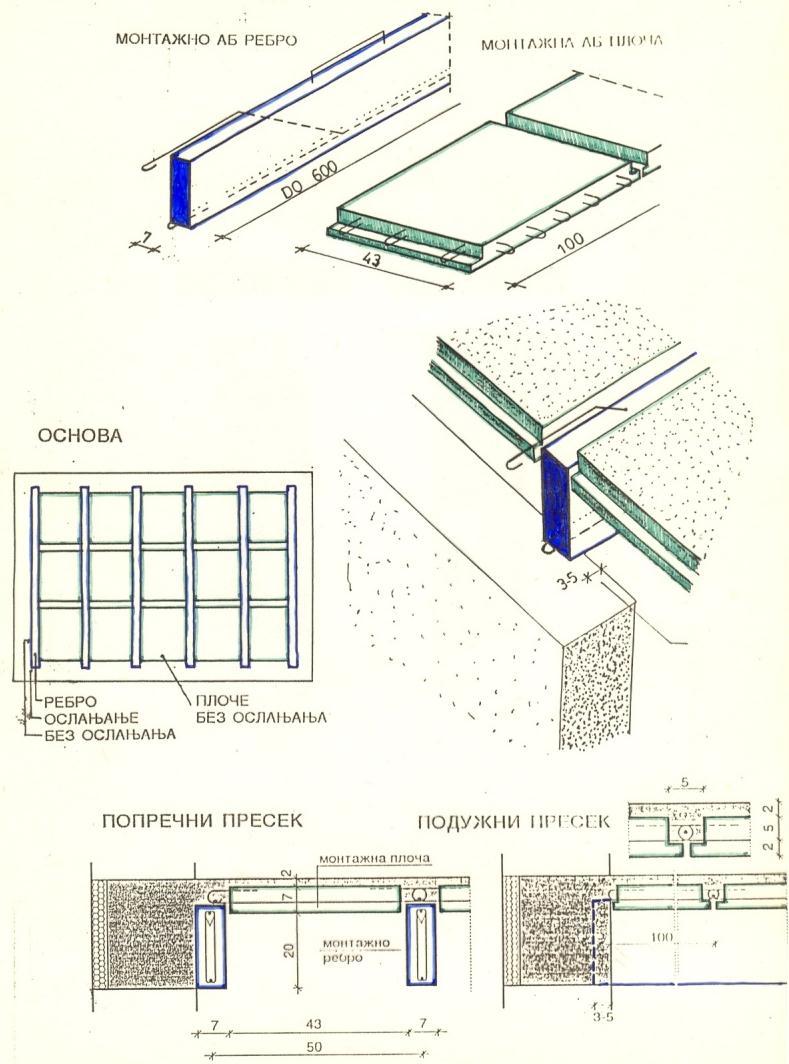

27 SITNOREBRASTA MONTAŽNA M. K. OD AB STANDARD Preko montažnih rebara širine 7cm i visine 22cm, polažu se montažne ploče visine 7cm, širine 42cm i dužine 100cm. Veze ploča i rebara zalivaju se sitnozrnim betonom. Radi bolje monolitizacije vrši se betoniranje čitave površine sitnozrnim betonom u debljini od 2cm.

28 OSLANJANJE ZIDOVA NA M. K. 1 2

29 OSLANJANJE ZIDOVA NA M. K.

30 OSLANJANJE ZIDOVA NA M. K.

31 OSLANJANJE ZIDOVA NA M. K.

32 OSLANJANJE ZIDOVA NA M. K.

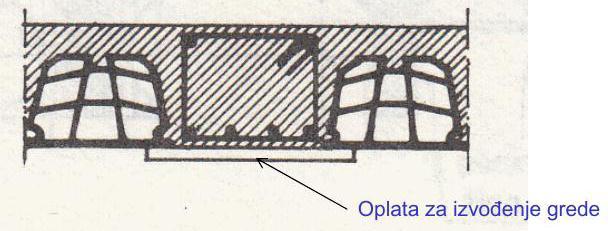

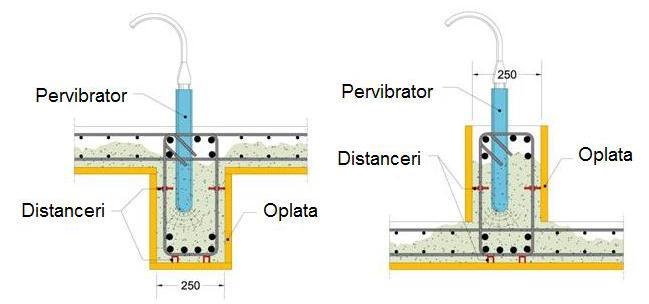

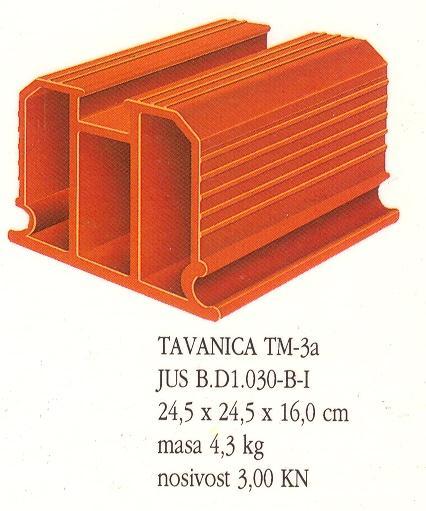

33 OSLANJANJE ZIDOVA NA M. K. Poprecni presek TM tavanica sa skrivenom gredom

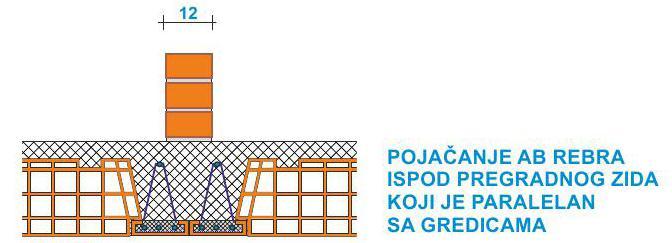

34 OSLANJANJE ZIDOVA NA M. K. Poprecni presek FERT-LMT tavanica sa skrivenom gredom

35 HVALA NA PAŽNJI!

36 Građevinsko-arhitektonski fakultet Univerziteta u Nišu Osnovne akademske studije studijski program Arhitektura Školska godina 2016/17 Arhitektonske konstrukcije I, III sem. 2+2 Predavanje br. 2 MEĐUSPRATNE KONSTRUKCIJE Prof. dr Veliborka Bogdanović Doc. dr Miomir Vasov

37 OSNOVNE KARAKTERISTIKE M.K. - rezime Međuspratne konstrukcije (tavanične konstrukcije) su: 1. Horizontalni, površinski konstruktivni elementi-noseći, 2. Međusobno razmaknuti po vertikali; razdvajaju prostor na spratove. 37

38 STRUKTURA TAVANIČNE KONSTRUKCIJE Podna konstrukcija - nošena Međuspratna konstrukcija - noseća Plafonska konstrukcija - nošena 38

39 M.K. Tavanična konstrukcija NAMENA MK Tavanične konstrukcije namena i zahtevi: 1. Podela prostora po etažama (po vertikali) 2. Prima i prenosi opterećenje (zidovi, grede i stubovi) 3. Zvučna i toplotna izolacija - što veća 4. Otpornost na požar - što veća (vreme u h) 5. Ekonomičnost i jednostavnost po konstrukciji i načinu izvođenja 39

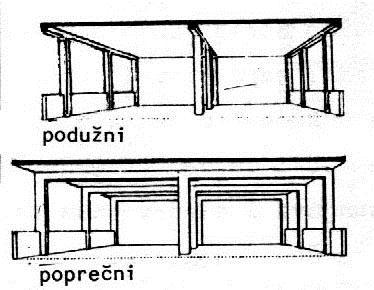

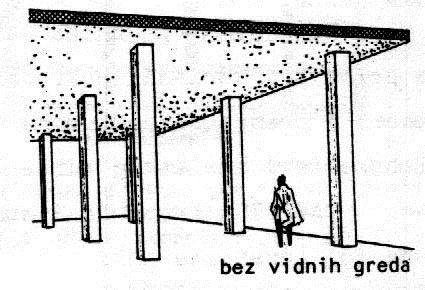

40 MEĐUSPRATNE KONSTRUKCIJE SKELETNI SISTEM 1. Monolitne ploče u jednom pravcu 2. Monolitne ploče u dva pravca krstasto armirane 3. Pečurkaste ploče 4. Ploče ojačane rebrima-rebraste medjuspratne konstrukcije 5. Sitnorebraste medjuspratne konstrukcije 6. Kasetirane medjuspratne konstrukcije 7. Montažne - panelne 40

41 MONOLITNE PLOČE U JEDNOM PRAVCU Sa vidljivim gredama u jednom pravcu. Sa skrivenim gredama u jednom pravcu. 41

42 MONOLITNE PLOČE U JEDNOM PRAVCU SA VIDLJIVIM GREDAMA Sa gredama u jednom pravcu: Lx 5m hgr=ly/12, dpl = Lx/(25-30) dpl 8cm 42

43 MONOLITNE PLOČE U JEDNOM PRAVCU SA SKRIVENIM GREDAMA Sa gredama u jednom pravcu: Lx 5m, hgr=ly/12, dpl = Lx/(25-30) dpl 8cm 43

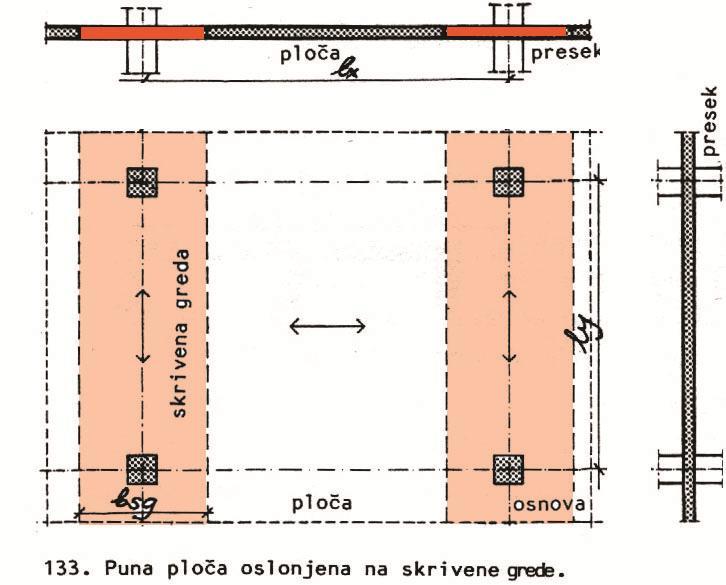

44 MONOLITNE PLOČE U JEDNOM PRAVCU SA VIDLJIVIM GREDAMA Sa skrivenim gredama u jednom pravcu: Lx 5m hgr=25-30cm dpl =Lx/20 i dpl =Ly/30 usvojiti veće dpl bgr=(0,35-0,40)lx 44

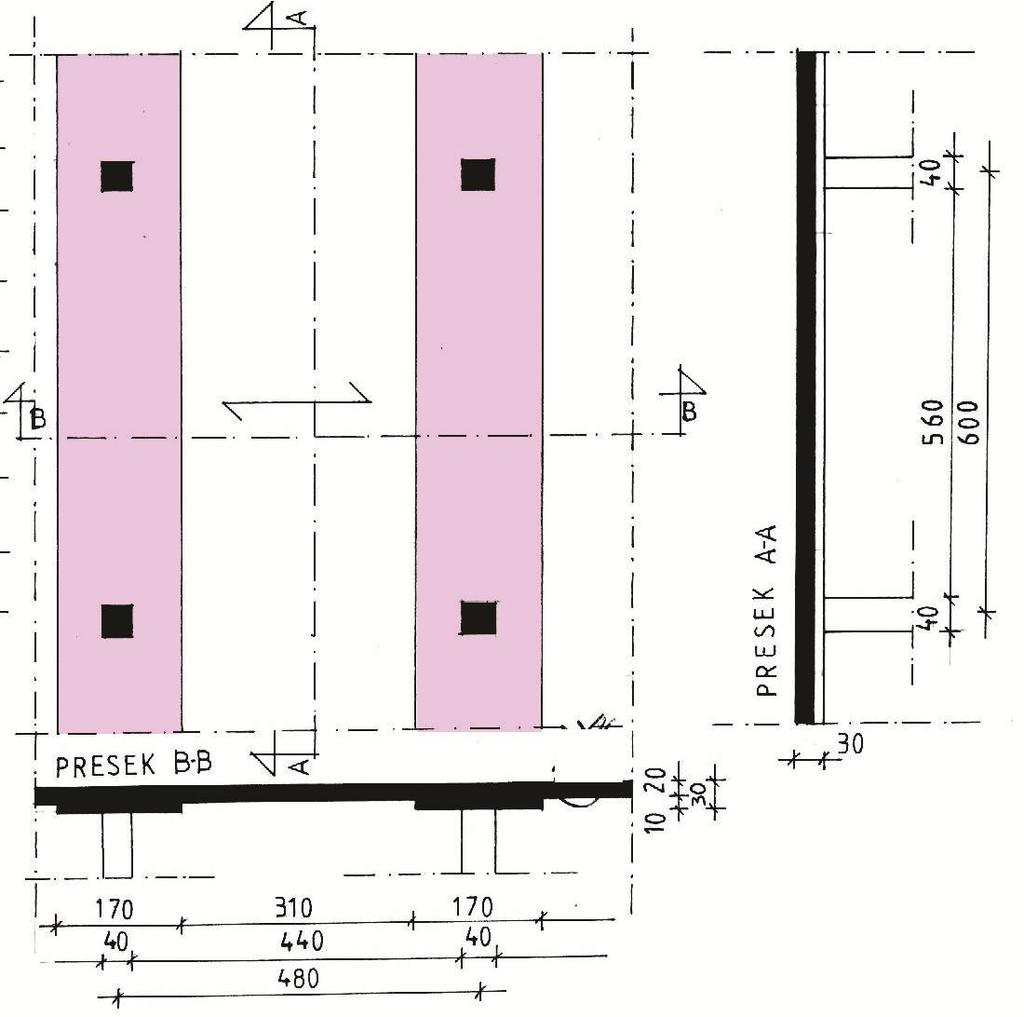

45 MONOLITNE PLOČE U JEDNOM PRAVCU SA SKRIVENIM GREDAMA Lx 5m hgr=25-30cm dpl =Lx/20 i dpl =Ly/30 usvojiti veće dpl bgr=(0,35-0,40)lx 45

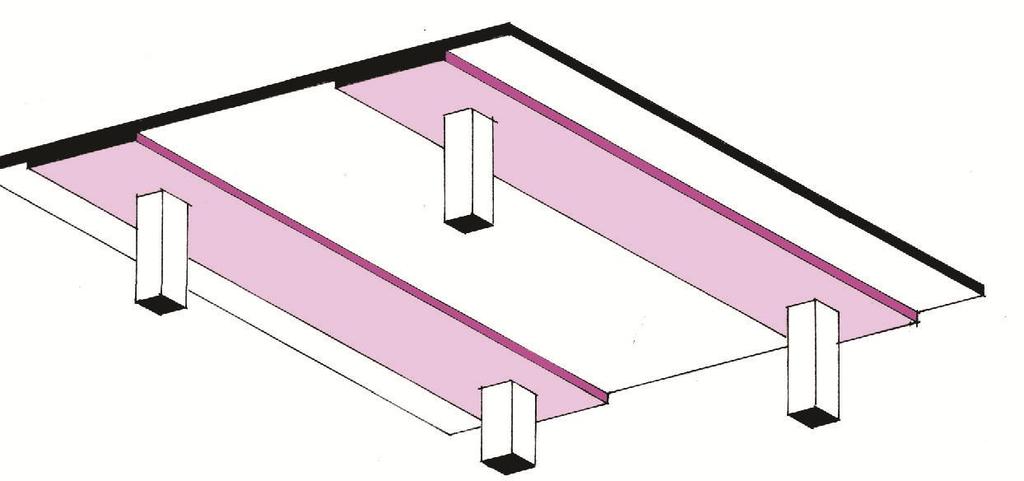

46 MONOLITNE PLOČE U JEDNOM PRAVCU SA SKRIVENIM GREDAMA Retko se koristi jer nije racionalna (VOLE JE ARHITEKTE!) 46

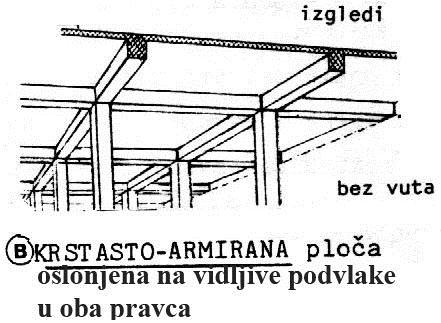

47 KRSTASTO ARMIRANE PLOČE U DVA PRAVCA SA VIDLJIVIM GREDAMA 47

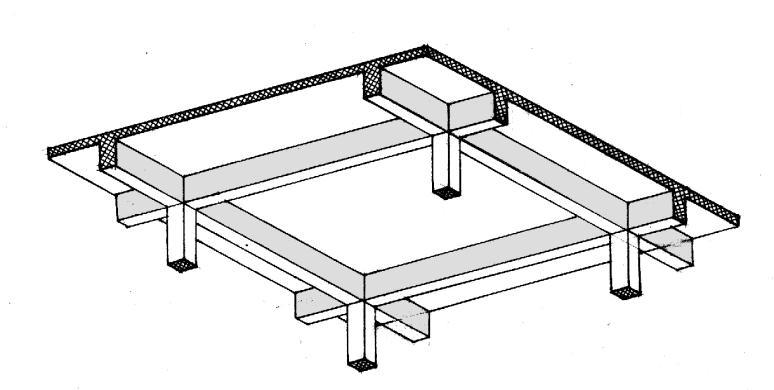

48 KRSTASTO ARMIRANE PLOČE U DVA PRAVCA SA VIDLJIVIM GREDAMA Sa gredama u oba pravca Lx i Ly = 6m - 10m hgr=lmanji/12 dpl=lmanji/45 dpl 10cm do 22cm 48

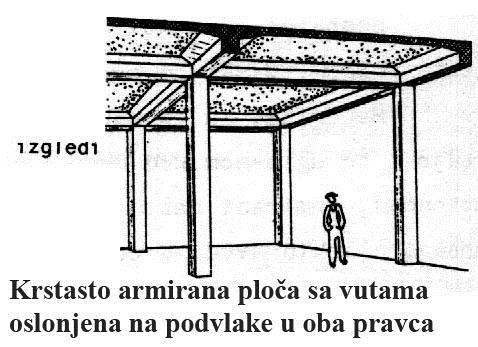

49 KRSTASTO ARMIRANE PLOČE SA VUTAMA U DVA PRAVCA SA VIDLJIVIM GREDAMA Lx i Ly=6m do 10m hgr=lmanji/12 vute 1:10 do 1:15 dpl=lmanji/45 dpl 10cm-22cm, vute 1:5 do 1:7

50 KRSTASTO ARMIRANE PLOČE U DVA PRAVCA SA VUTAMA I VIDLJIVIM GREDAMA Lx i Ly=6m do 10m hgr=lmanji/12 vute 1:10 do 1:15 dpl=lmanji/45 dpl 10cm-22cm, vute 1:5 do 1:7 50

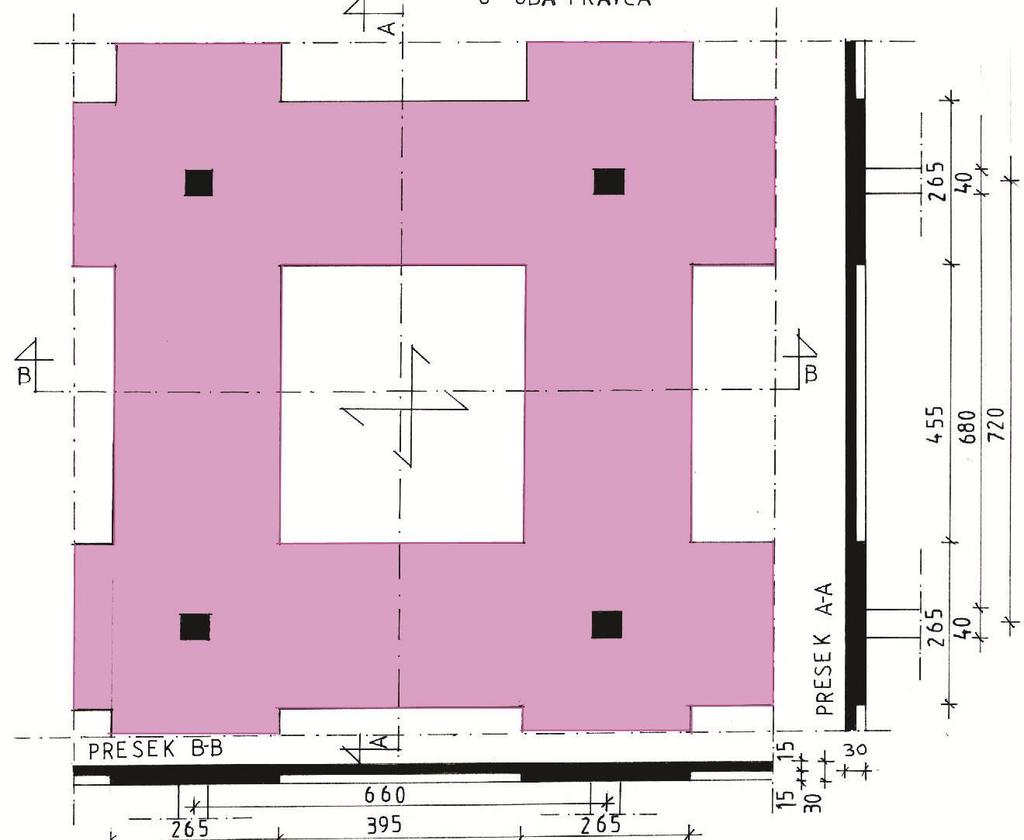

51 KRSTASTO ARMIRANE PLOČE SA SKRIVENIM GREDAMA U DVA PRAVCA Bez vuta (ojačanja) 51

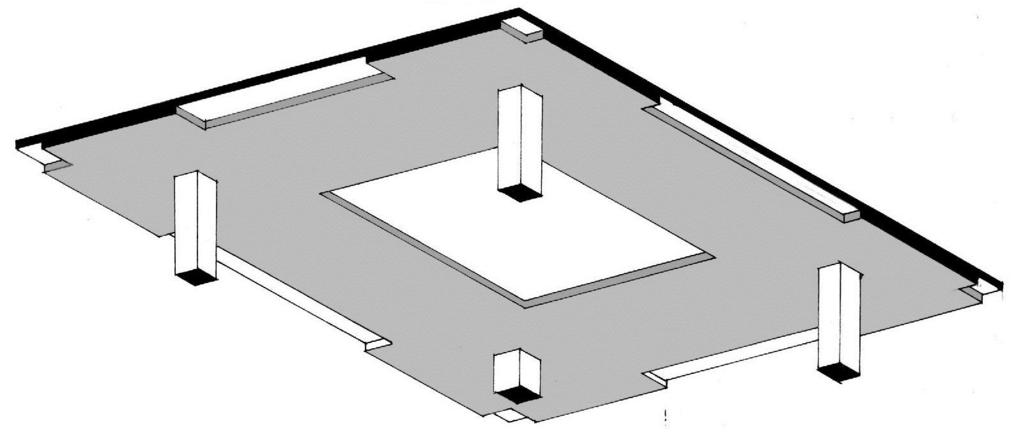

52 KRSTASTO ARMIRANE PLOČE SA SKRIVENIM GREDAMA U DVA PRAVCA 52

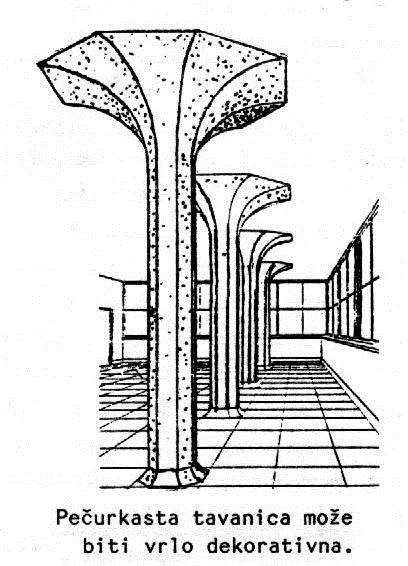

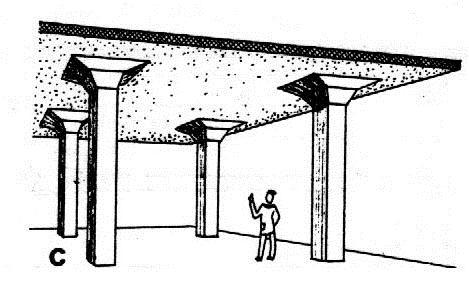

53 PEČURKASTE PLOČE PEČURKASTE MK glatke ploče sa skrivenim gredama u oba pravca Lx i Ly=5m do 8m 53

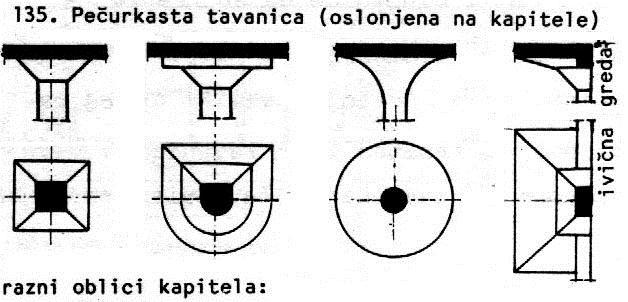

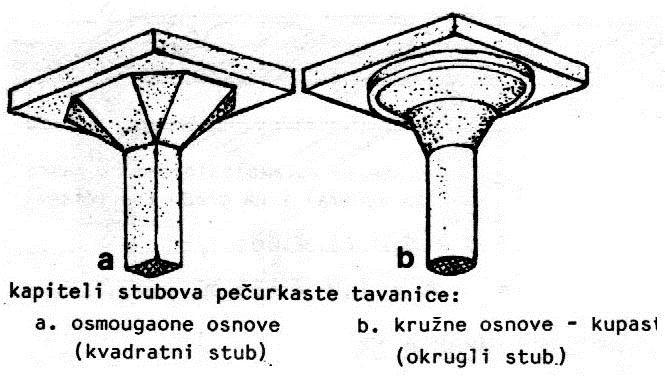

54 PEČURKASTE PLOČE PEČURKASTE MK Lx i Ly=5m do 8m dpl=lmanji/30 15cm Bgr=Bkapitel=0,4Lmanje dkapitela=4dpl 54

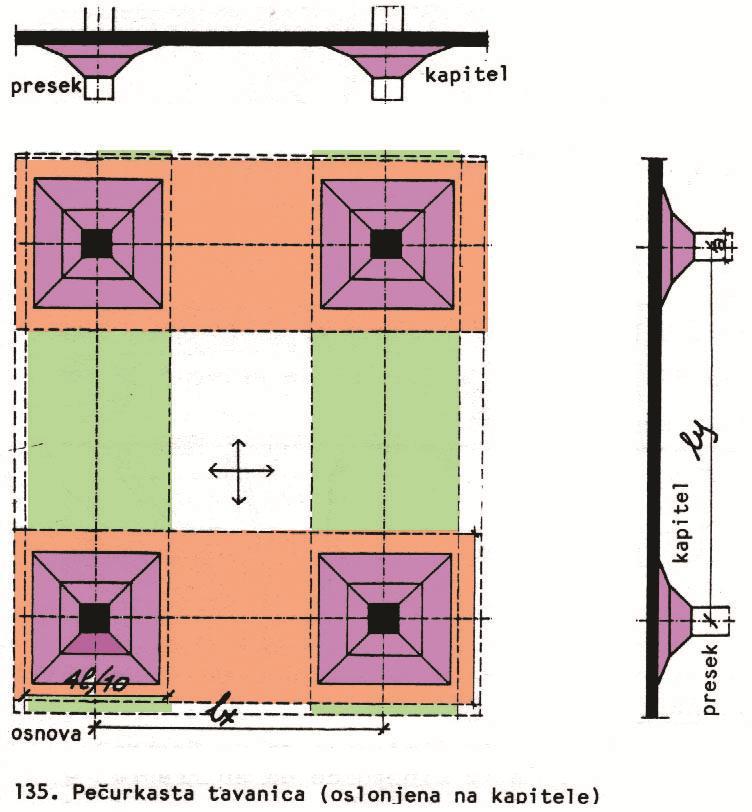

55 PEČURKASTE PLOČE PEČURKASTE MK Dvostepeni piramidalni kapitel dpl=lmanji/30 15cm Bgr=Bkapitel=0,4Lmanje dkapitela=4dpl 55

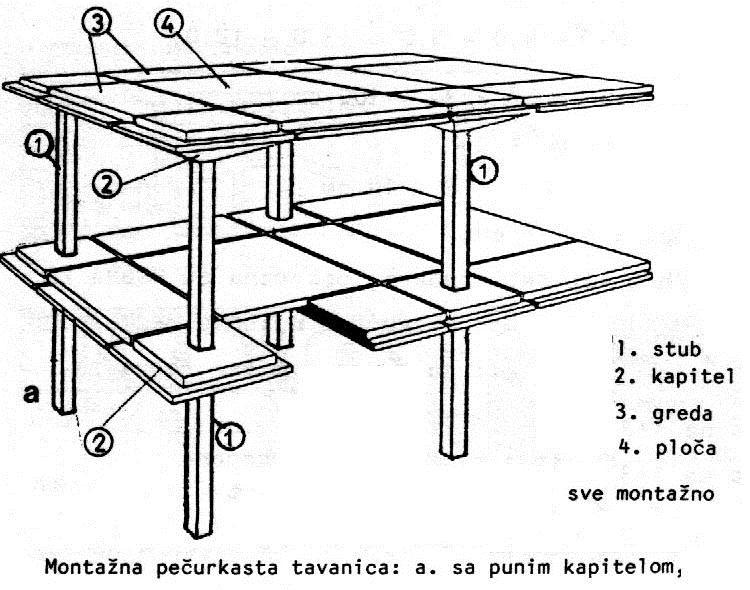

56 PEČURKASTE PLOČE -MONTAŽNE Montažni delovi konstrukcije: 1.Stub 2.Puni kapitel 3.Greda i 4.Ploča 56

57 PLOČE OJAČANE REBRIMA Rebraste medjuspratne konstrukcije SA GREDAMA U JEDNOM PRAVCU: hgr=l/12, Lx=5m do 8m, Raspon ploče λ= m Visina rebra hrebra=l/(16-20) širina rebra brebra=15-30cm dploče=λ/30 8cm 57

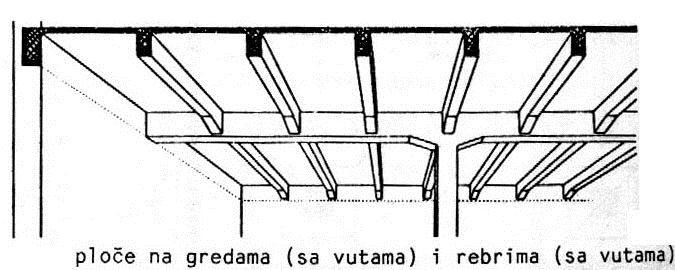

58 REBRASTE MEDJUSPRATNE KONSTRUKCIJE MSK oslanja se na rebra i podvlake Vute na podvlakama i rebrima Nagib vuta 1:10 do 1:15 58

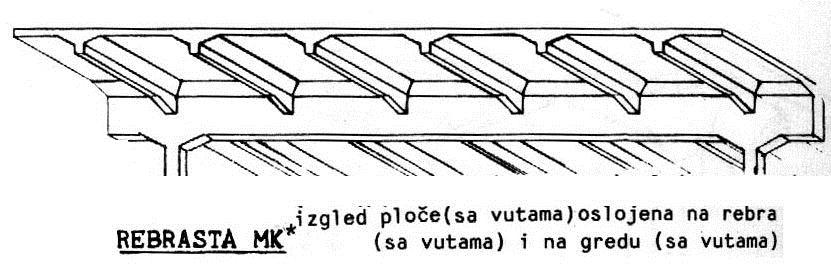

59 REBRASTE MEDJUSPRATNE KONSTRUKCIJE SA OJAČANJIMA VUTAMA Ploča sa vutama, nagib vuta 1:5 do 1:7 Rebra sa vutama, nagib vuta 1:10 do 1:15 Podvlake sa vutama, nagib vuta 1:10 do 1:15 59

60 REBRASTE MEDJUSPRATNE KONSTRUKCIJE SA GREDAMA OJAČANIM VUTAMA U JEDNOM PRAVCU Podvlake sa vutama, nagib vuta 1:10 do 1:15 60

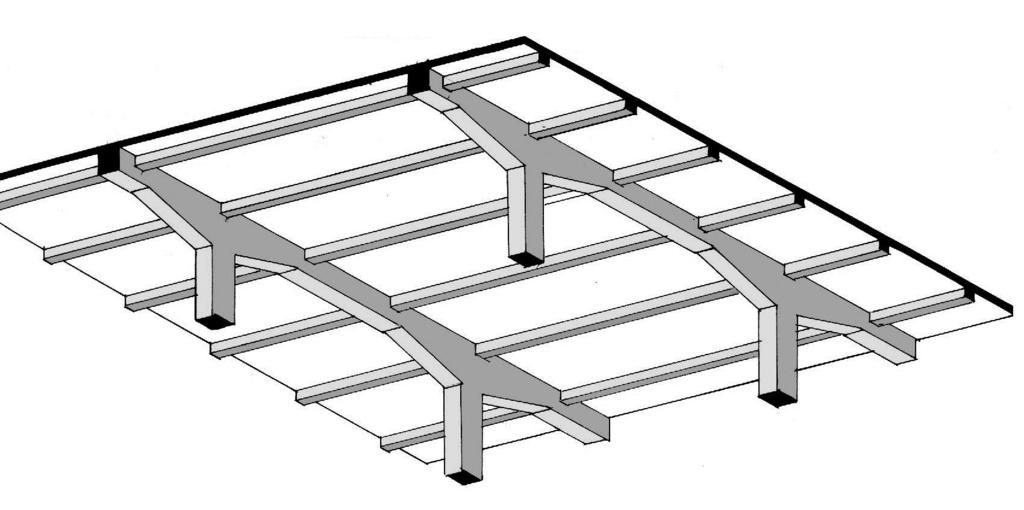

61 REBRASTE MEDJUSPRATNE KONSTRUKCIJE SA GREDAMA OJAČANIM VUTAMA U JEDNOM PRAVCU Podvlake sa vutama, nagib vuta 1:10 do 1:15 61

62 REBRASTE MEDJUSPRATNE KONSTRUKCIJE - KASETIRANE SA GREDAMA I REBRIMA U DVA PRAVCA - kasetirane: hgr=l / 12 L=6m do 15m, λ = m Visina rebra hrebra = L / 20 širina rebra brebra = 15-30cm dploče=λ / 50=4-6 cm 62

63 Rebraste medjuspratne konstrukcije SA GREDAMA OJAČANIM VUTAMA U DVA PRAVCA: hgr=l/12, L=6m do 10m, λ= m, Visina rebra hrebra=l/20, širina rebra brebra=15-30cm, dploče=λ/50=4-6cm 63

64 Rebraste medjuspratne konstrukcije Različiti položaji rebara i greda u odnosu na stub i tavanicu 64

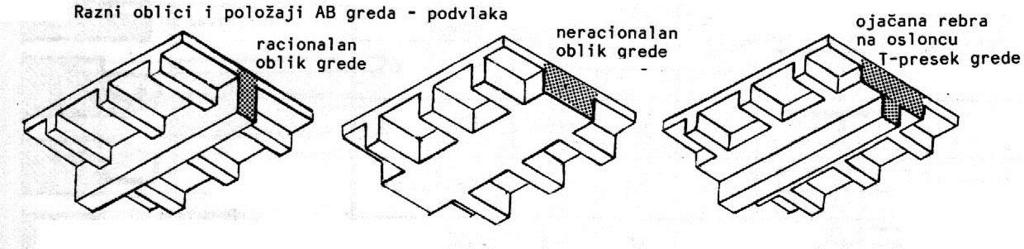

65 Rebraste medjuspratne konstrukcije Različiti položaji rebara i greda u odnosu na stub i tavanicu 65

66 Rebraste medjuspratne konstrukcije Bez vuta sa rebarima za ojačanje 66

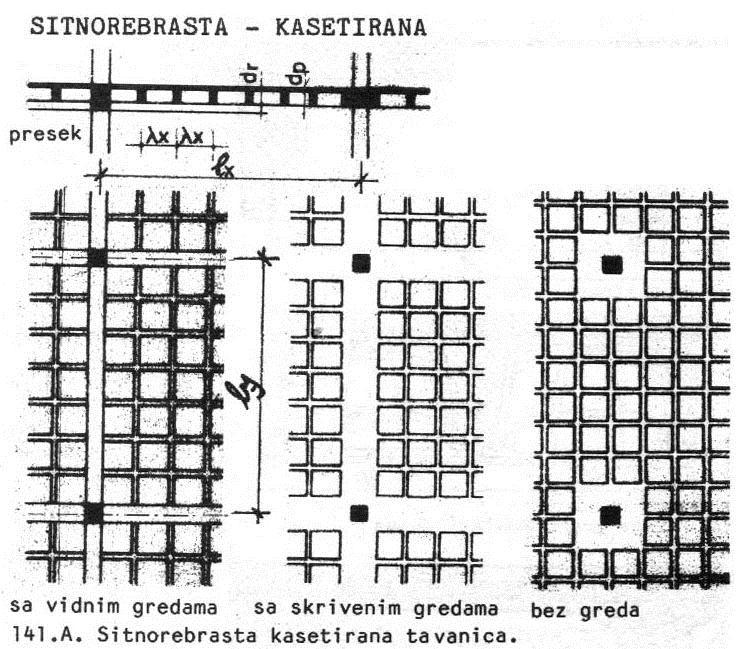

67 Sitnorebraste tavanice u 2 pravca -kasetirane Sa vidnim gredama Sa skrivenim gredama Bez greda 67

68 Sitnorebraste tavanice u 2 pravca -kasetirane 68

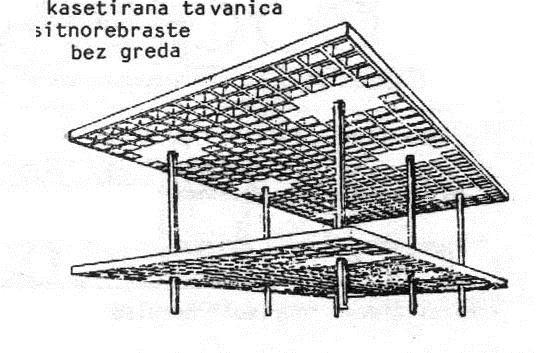

69 Sitnorebraste tavanice u 2 pravca -kasetirane 69
