Mihai Danila, Mihaela Miu, Monica Simion, Adina Bragaru IMT Bucuresti
|
|
|
- Κύρα Παπάζογλου
- 6 χρόνια πριν
- Προβολές:
Transcript
1 Metode Moderne de Analiza si Control Nedistructiv cu Radiatii X: Conditii, Limite, Perspective Aplicatii in studiul materialelor nanostructurate si Metrologia Nanotehnologiilor Aplicate Mihai Danila, Mihaela Miu, Monica Simion, Adina Bragaru IMT Bucuresti 126A, Erou Iancu Nicolae Street, R , Bucharest, ROMANIA PO-BOX , , Bucharest, ROMANIA
2 Metode de Analiza Nedistructiva cu Radiatii X: A. Microstructura fizica (faze cristaline) XRD (WA, IP, GI) -> Transmisie +/Reflexie, Topografie A1. Materiale Policristaline Filme subtiri, pulberi, suspensii, probe de volum Nanomateriale (faze cristaline slab difractante, cantitati mici) A2. Materiale Monocristaline Plachete- probe de volum/grosime mare, filme epitaxiale, QD&(M)QW Straturi poroase PS-Si B. Determinarea grosimii, rugozitatii, densitate, largimea interfetei filmelor subtiri depuse pe substrat XRR (Reflectivitate de raze X) (Indiferent de tipul materialului probei/compozitia de faze cristalin si/sau amorf)
3 Conditii / Limitari / Perspective impuse/determinate de: 1. Caracteristicile fascicolului de raze X incident pe proba: - lungimea de unda/energia fotonului X 1A/1-15 kev, - fluenta si intensitatea fascicolului pe proba 1-10^6-10^9 cps, - durata pulsului, - tipul fascicolului: paralel sau divergent, - divergenta fascicolului. 2. Caracteristicile goniometrului & sistemului de detectie: - numarul de axe independente de rotatie ale probei uniax (pulberi & policristale), - uniax, axa dubla sau tripla. 3. Caracteristicile probei - Faza slab difractantata volum/cantitate mica, amestec faza cristalina/amorfa - Nanomateriale: dimensiunea medie de cristalit 1nm <D < 5nm; - Limita pentru faza cristalina este de 1nm!
4 Aplicatii: i: 1. Difracție pe pulberi (policristale) > X-Ray Powder Diffraction Compoziție de faze % cristalinitate (analiza cantitativă&calitativă) Dimensiune de cristalit Incidență razantă GIXRD- grazing incident small angle X-ray diffraction Rafinarea parametrului de retea cristalina Deformari si tensiuni reziduale Microdifracție & Mapare parametri fizici pe proba Textură 2. Analiza filmelor subțiri GIXRD glancing incident angle diffraction IPXRD in-plane XRD Măsurători de reflectivitate de raze X X - ray reflectivity XRR Filme epitaxiale (grosimi, tensiuni, compoziție, deformari) Rocking curves analiza perfecțiunii de monocristal 3. Analiza semiconductorilor de volum (monocristal > placheta) UHRXRD Difractie de Ultra Inalta rezolutie- determinarea absoluta a parametrului de retea RSM Reciprocal Space Map Determinarea dopajului Rocking curves analiza perfecțiunii de monocristal

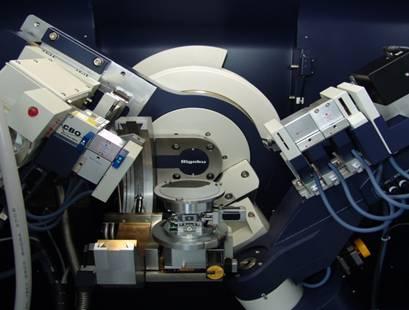

5 Difractometrul de inalta rezolutie cu anod rotitor 9 kw cu axa tripla Rigaku SmartLab instalat in IMT
6 Conditii Metodele moderne de metrologie si control nedistructiv cu radiatii X presupun: 1. Proceduri automate de aliniere (modulelor optice, fascicol, proba) si achizitie date 2. Viteza mare de achizitie a datelor 3. Intensitate maxima a fascicolului pe proba 4. Repetabilitatea si fiabiliatatea mare a datelor experimentale (fara artefacte) 5. Proceduri software adecvate de Analiza si Prelucrare a Datelor Eperimentale (automate sau nu) 6. Stabilirea adecavata a metodei si configuratiei de analiza experimentala 7. Utilizarea uzuala de standarde, referinte si (re)calibrari uzuale Limite: 1. Probe slab difractante, predominant amorfe, volum mic de faza cristalina (cazul nanomaterialelor) 2. Metode statistice valorile masurate sunt mediate pe multe celule elementare/cristalite/arie mare 3. Dimensiuni/ modificari/ influente la nivel de celula elementara Dd/d = Rugozitati maxime de 4-5 nm (XRR), grosimi maxime de nm Perspectivele sunt determinate de limitele actuale 1. Durata pulsului RX -> micsorare 2. Intensitatea/Brilianta fascicolului (pe proba) -> crescuta cu ordine de marime
7
8
9 Rezolutia unghiulara tipica oferita de monocromatoarele de Ge cu reflexii multiple

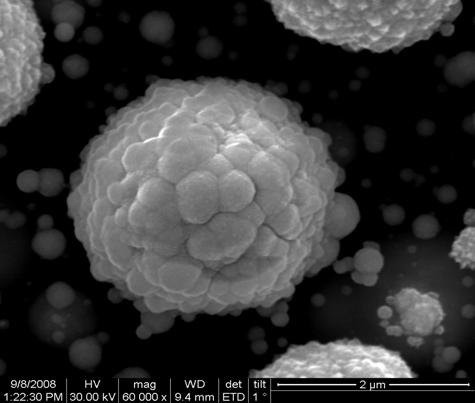

10 Exemple 1. Metoda A1, A2 > Microstructura filme Pt (Au) in PS Si (400)
11

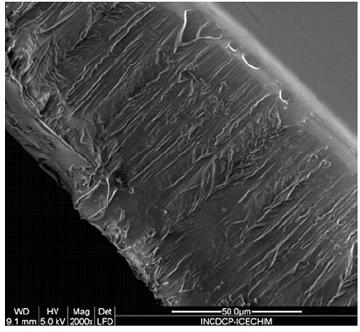

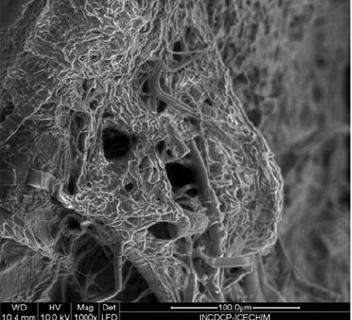

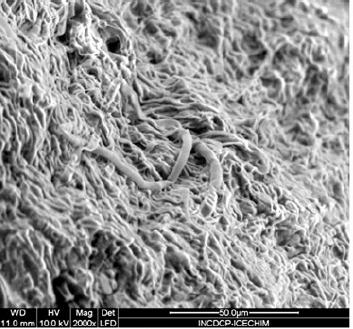

12 2. Metoda A1 > Microstructura PVA cu factor de biodegradare marit Transmisie, Fascicol paralel nemonocromatizat Fig 1 a, b. SEM, PVA Inainte Fig 2 a, b. SEM, PVA dupa atac
13 3. Metoda A1,2 > Microstructura Monocristal / Filme Policristaline texturate Reflexie, Fascicol paralel ne/monocromatizat Figura de poli Si (111) Φ sample rotation χ sample inclination χ Φ χ = 90 - α

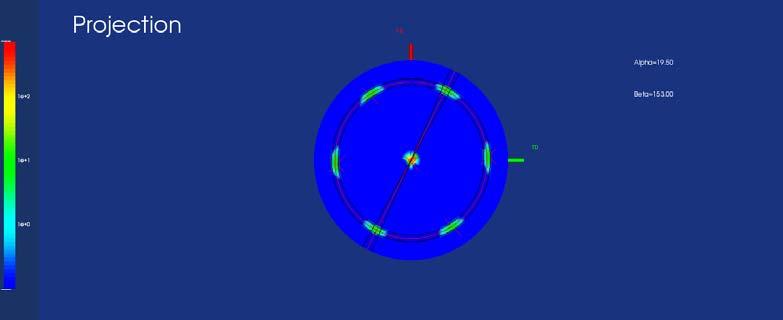

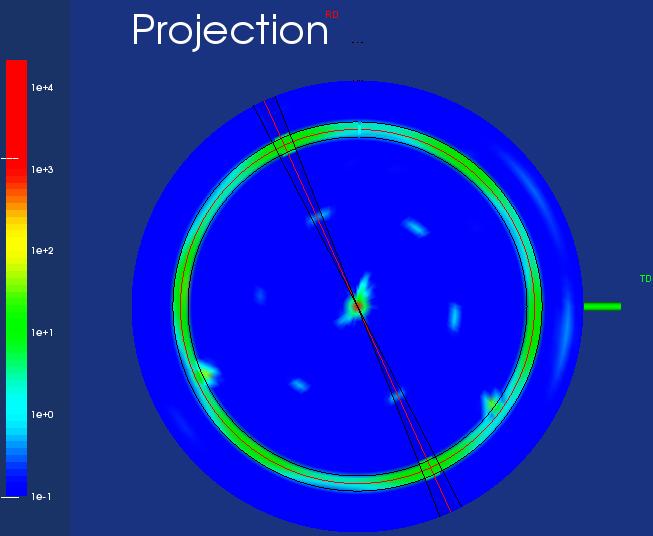

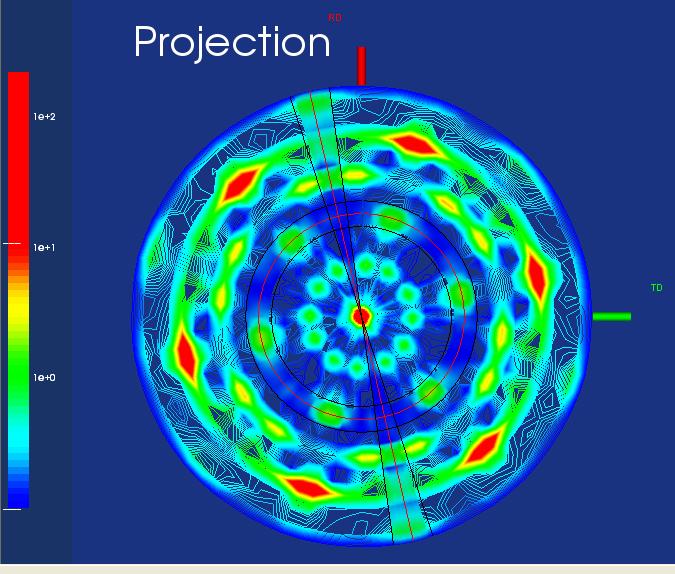

14 3.a. Metoda A1,2 >Textura, figuri de poli a. Monocristal Au(111) cu defecte (twining) b. Monocristal Au(111) cu defecte (twining+dislocatii la 60 o ) si texturarea suprafatei c. Textura Au(111) + blocuri monocristaline
15 3.d. Metoda A1,2 > Textura, rocking curve
16 4. Metoda A1 > Microstructura filme policristaline subtiri A. Reflexie, Fascicol paralel ne/monocromatizat, WAXRD I [cps] Glass Au(111) Au(200) RX3 Au/Cr/Glass, WAXRD RX3: Au:11.27nm, Cr:6.24nm 200 Au(220) Au(222) Au(311) θ [ o ]
17 B. Metoda A1, GIXRD I [counts] Au(111) RX3 GIXRD, PB + DBM (ω = 0.35 o ) (9.3 sec/step, step o ) D hkl = 4.44nm Au(200) Au(220) Au(311) Au(222) θ [ o ]
18 Metoda B. XRR Determinarea grosimii filmelor pe substrat P3 (RX3) R e fle c tiv ity (a.u.) REFLECTIVITY PROFILE No. Layer Thickness Density Roughness Period Func. Name (nm) (g/cm3) (nm) Au 11.26(6) [--] 2.16(3) Const. 1 Cr 6.24(2) [--] 0.581(4) Const. 0 GLASS 0.000[--] [--] 0.580(12) Const. Meas. data Simulation theta angle (deg.)
19 5. Metoda B, XRR, film Au fara strat de aderenta de Cr REFLECTIVITY PROFILE Density Distr. Meas. data Simulation Density distr Reflectivity (a.u.) Density (g/cm3) Depth (nm) Au t = (3)nm ρ = 19.3g/cm3 σ = 1.028(2)nm Glass - ρ = 2.213g/cm3 σ = 0.6nm theta angle (deg.)

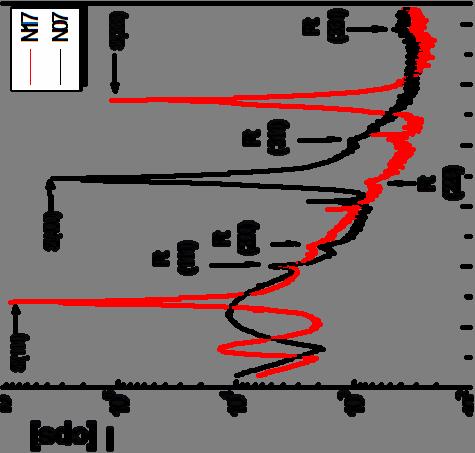

20 6. XRR, Oxid SiO2 nativ amorf (poros, densitate < val. Teoretica) 10 0 REFLECTIVITY PROFILE Meas. data Simulation R e fle c tiv ity (a.u.) No. Layer Name Thickness Density Roughness Period Func. (nm) (g/cm3) (nm) SiO (6) 1.826(6) (19) Linear 1 SiO (7) 1.608(7) 0.654(11) Linear 0 Si 0.000[--] [--] 0.642(5) Const theta angle (deg.)
21 7. Metoda B, DLC (diamond like Carbon)/SiO2 nativ/si, XRR
22 8. HRMRXRD Straturi PS-Si (Si poros) cu gradient de deformare SAXS SEM SEM Particle Size [nm] Pore Size [nm] Grosime PS [μm] Densitate pori [%] X1 10mA/cm 2 4,20 4,7 5,83 52,81 X2 25mA/cm 2 3,70 6,6 10,82 64,08 X3 40mA/cm 2 3,32 8,5-10,0 15,70 75,08
23 I [cps] X3 X X ,90 69,00 69,10 69,20 69,30 2θ [ o ]
24 I [cps] X2_etched X1_etched X3_etched ,80 69,00 69,20 69,40 2θ [ o ]
25 I [cps] X2_etched X ,80 69,00 69,20 2θ [ o ]

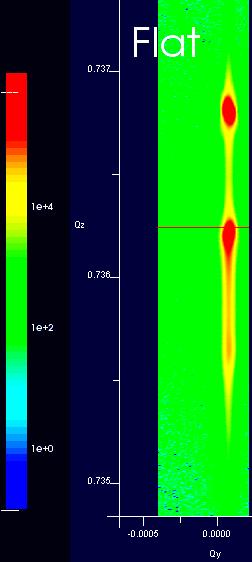

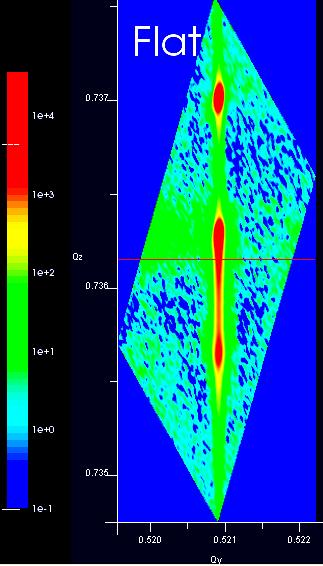

26 RSM symmetric space map Si(004), X2 before etch RSM asymmetric space map, grazing exit, Si(224), X3 before etch

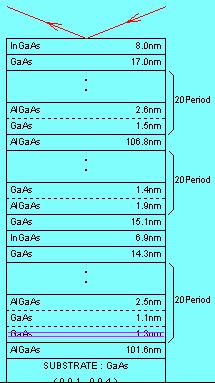

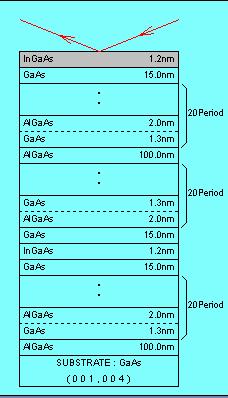

27 9. HRMRXRD Laser structures, Superlattices + QD + MQW, InGaAs/GaAs AlGaAs Buffer on GaAs (004) 10 6 ( , , ) Intensity[cps] Intensity[cps] Theta/2-Theta[deg] Theta/2-Theta[deg]
28 10 6 ( , , ) 10 5 Intensity[cps] Theta/2-Theta[deg]
29 Structura fitata

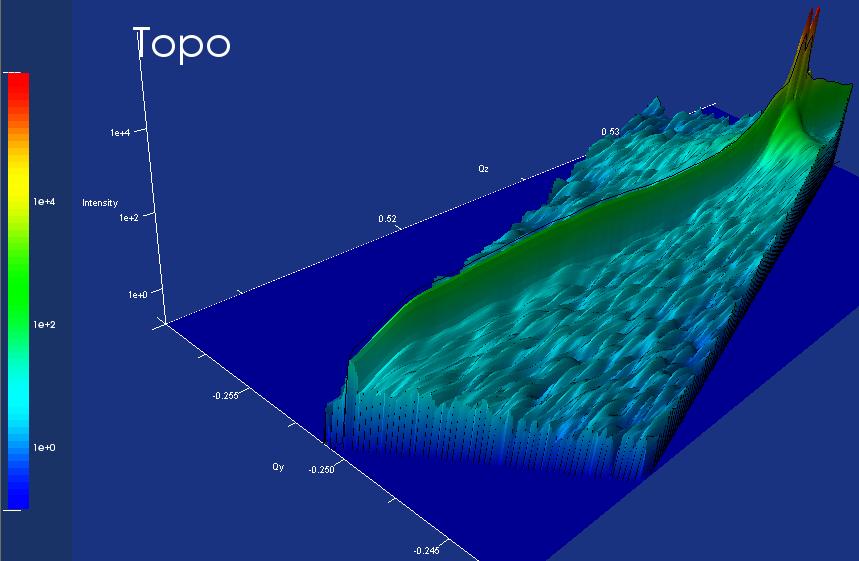

30 RSM InGaAs/GaAs
31 10. Determinarea continutului de Austenita reziduala (oteluri)
32

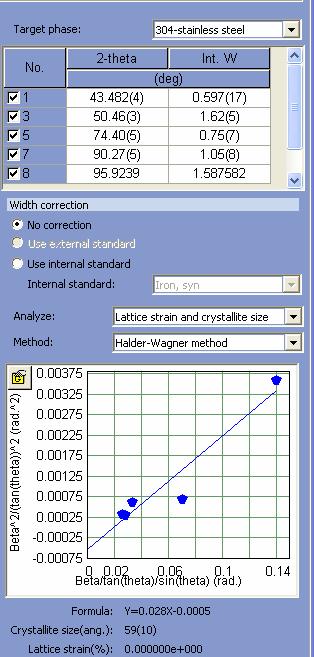

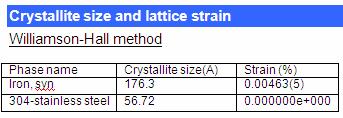

33 Intensity (cps) Cr0.19 Fe0.7 Ni0.11, (2 Cr0.19 Fe0.7 Ni0.11, (3 1 Cr0.19 Fe0.7 Ni0.11, (2 2 2) theta (deg)

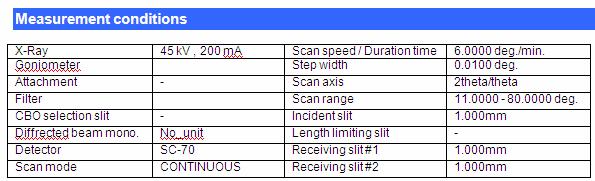

34 11. Pulbere Grafit de puritate spectrala (Cehia), D=26nm

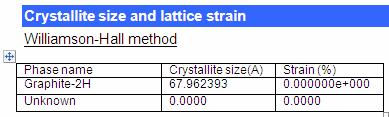

35 12. Film grafene multilayer (Si, Sticla) D=6.7nm 6.0e+004 C, (0 0 2) Intensity (cps) 4.0e e+004 C, (1 0 0) C, (1 0 1) C, (1 0 2) C, (0 0 4) C, (1 0 3) 0.0e theta (deg)
36 13. Film carbon (GO oxid de grafit), strat C redus
37 14. Filme PbS texturate, GIXRD, XRR 8.0e+004 Collected Data-1 Added Data-1 Collected Data-2 6.0e+004 Intensity[cps] 4.0e e e Theta[deg]
38 15. Film ZnO, GIXRD Zn O, (1 0 2) Zn O, (1 1 0) Zn O, (1 0 3) Zn O, (2 0 0) Zn O, (1 1 2) Zn O, (2 0 1) Zn O, (1 0 0) Zn O, (0 0 2) Zn O, (1 0 1) Zn O, (0 0 4) Zn O, (2 0 2) Zn O, (1 0 4) Zn O (2 0 3) Intensity (cps) theta (deg)
39 17. Nanofire de ZnO/Sticla, GIXRD+ WAXRD 1.2e+004 Collected Data-5 1.0e+004 ( , , ) Intensity[cps] 8.0e e e e Theta/2-Theta[deg]

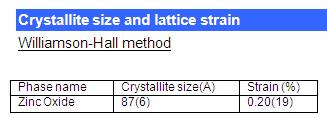

40 18. Pulbere ZnO, Proiect FP7 Nanosustain (D= 8.7nm) Comparatie detector 0D NaI (SC70) cu 1D (Dtex) 10 6 Collected Data-7 Collected Data-8 Collected Data-9 Collected Data-10 Collected Data Intensity[cps] Theta/2-Theta[deg]
41 19. HBT InP/InGaAS, Comparatie rezolutie monocromatoare
42 ( , , ) ( , , ) I [imp/sec] Intensity[cps] Theta/Omega[deg] θ [ o ] Intensity[cps] 8.0e e e e+005 ( , , ) I [imp/sec] ( , , ) e Theta/Omega[deg] θ [ o ]
43 Concluzii 1. Metodele metrologice care folosesc difractia radiatiilor X - sunt aplicabile unui spectru larg de materiale, procese si tehnologii, - au un grad inalt de precizie si reproductibilitate - se preteaza integrarii in linia de productie (fab-line, de ex. In industria semiconductorilor, farmaceutica, metalurgica,etc ), - necesita alegerea judicioasa a metodei de masura, a conditiilor experimentale si a metodelor (software) de prelucrare ulterioara si extragerea parametrilor fizici de interes. 2. Metoda metrologica de determinare a grosimii filmelor subtiri prin reflexia radiatiilor X - XRRare avantajul ca: - Permite analiza filmelor subtiri cu grosimi de la 1nm (in unele cazuri de 0.1 nm) la cateva mii de nm - Permite analiza rugozitatii si largimii interfetei (atribuita rugozitatii topografice si interdifuziei) - Permite determinarea directa a densitatii filmului atunci cand compozitia e cunoscuta - Permite controlul nedistructiv - Este aplicabila unui domeniu larg de materiale, de la semiconductori, materiale magnetice, polimeri, indiferent de forma de cristalizare/starea de agregare.
44 Bibliografie 1. X-ray Metrology In Semiconductor Manufacturing, D. Keith Bowen; Brian K. Tanner, Publisher: CRC Press, ISBN: ( ), ISBN 13: ( ) nm InGaAs/(Al)GaAs quantum dot lasers for high-power applications, E-M Pavelescu, C Gilfert, P Weinmann, M Danila, A Dinescu, M Jacob, M Kamp and J-P Reithmaier, J. Phys. D: Appl. Phys. 44 (2011) (4pp), doi: / /44/14/145104, EU project financial support offered by the EU project MIMOMEMS (Ref. Nr ) 3. Biodegradation of Poly(vinyl alcohol) and Bacterial Cellulose Composites by Aspergillus niger, Anicuta Stoica-Guzun, Luiza Jecu, Amalia Gheorghe, Iuliana Raut,Marta Stroescu, Marius Ghiurea, Mihai Danila, Iuliana Jipa, Victor Fruth, J Polym Environ,, DOI /s , Online ISSN pg , 2010, Study supported by the project PNCDI II ,. with financial support from the European Social Fund, POSDRU/89/1.5/S/54785 project: Postdoctoral Program for Advanced Research in the field of nanomaterials
Metode de caracterizare structurala in stiinta nanomaterialelor: aplicatii practice
Metode de caracterizare structurala in stiinta nanomaterialelor: aplicatii practice Utilizare de metode complementare de investigare structurala Proba investigata: SrTiO 3 sub forma de pulbere nanostructurata
Filme de TiO 2 nanostructurate prin anodizarea Ti in electrolit pe baza de fluorura pentru aplicatii la celule solare
Filme de io 2 nanostructurate prin anodizarea i in electrolit pe baza de fluorura pentru aplicatii la celule solare. Manea,.Obreja, M. Purica,V. Schiopu, F.omanescu M- Bucharest Lucrare finantata din Programul:
CIRCUITE INTEGRATE MONOLITICE DE MICROUNDE. MMIC Monolithic Microwave Integrated Circuit
CIRCUITE INTEGRATE MONOLITICE DE MICROUNDE MMIC Monolithic Microwave Integrated Circuit CUPRINS 1. Avantajele si limitarile MMIC 2. Modelarea dispozitivelor active 3. Calculul timpului de viata al MMIC
Aplicaţii ale principiului I al termodinamicii la gazul ideal
Aplicaţii ale principiului I al termodinamicii la gazul ideal Principiul I al termodinamicii exprimă legea conservării şi energiei dintr-o formă în alta şi se exprimă prin relaţia: ΔUQ-L, unde: ΔU-variaţia
Metode iterative pentru probleme neliniare - contractii
Metode iterative pentru probleme neliniare - contractii Problemele neliniare sunt in general rezolvate prin metode iterative si analiza convergentei acestor metode este o problema importanta. 1 Contractii
2CP Electropompe centrifugale cu turbina dubla
2CP Electropompe centrifugale cu turbina dubla DOMENIUL DE UTILIZARE Capacitate de până la 450 l/min (27 m³/h) Inaltimea de pompare până la 112 m LIMITELE DE UTILIZARE Inaltimea de aspiratie manometrică
Planul determinat de normală şi un punct Ecuaţia generală Plane paralele Unghi diedru Planul determinat de 3 puncte necoliniare
1 Planul în spaţiu Ecuaţia generală Plane paralele Unghi diedru 2 Ecuaţia generală Plane paralele Unghi diedru Fie reperul R(O, i, j, k ) în spaţiu. Numim normala a unui plan, un vector perpendicular pe
Integrala nedefinită (primitive)
nedefinita nedefinită (primitive) nedefinita 2 nedefinita februarie 20 nedefinita.tabelul primitivelor Definiţia Fie f : J R, J R un interval. Funcţia F : J R se numeşte primitivă sau antiderivată a funcţiei
5.4. MULTIPLEXOARE A 0 A 1 A 2
5.4. MULTIPLEXOARE Multiplexoarele (MUX) sunt circuite logice combinaţionale cu m intrări şi o singură ieşire, care permit transferul datelor de la una din intrări spre ieşirea unică. Selecţia intrării
Muchia îndoită: se află în vârful muchiei verticale pentru ranforsare şi pentru protecţia cablurilor.
TRASEU DE CABLURI METALIC Tip H60 Lungimea unitară livrată: 3000 mm Perforaţia: pentru a uşura montarea şi ventilarea cablurilor, găuri de 7 30 mm în platbandă, iar distanţa dintre centrele găurilor consecutive
Sisteme diferenţiale liniare de ordinul 1
1 Metoda eliminării 2 Cazul valorilor proprii reale Cazul valorilor proprii nereale 3 Catedra de Matematică 2011 Forma generală a unui sistem liniar Considerăm sistemul y 1 (x) = a 11y 1 (x) + a 12 y 2
Curs 1 Şiruri de numere reale
Bibliografie G. Chiorescu, Analiză matematică. Teorie şi probleme. Calcul diferenţial, Editura PIM, Iaşi, 2006. R. Luca-Tudorache, Analiză matematică, Editura Tehnopress, Iaşi, 2005. M. Nicolescu, N. Roşculeţ,
1. PROPRIETĂȚILE FLUIDELOR
1. PROPRIETĂȚILE FLUIDELOR a) Să se exprime densitatea apei ρ = 1000 kg/m 3 în g/cm 3. g/cm 3. b) tiind că densitatea glicerinei la 20 C este 1258 kg/m 3 să se exprime în c) Să se exprime în kg/m 3 densitatea
a. 11 % b. 12 % c. 13 % d. 14 %
1. Un motor termic funcţionează după ciclul termodinamic reprezentat în sistemul de coordonate V-T în figura alăturată. Motorul termic utilizează ca substanţă de lucru un mol de gaz ideal având exponentul
Capitolul ASAMBLAREA LAGĂRELOR LECŢIA 25
Capitolul ASAMBLAREA LAGĂRELOR LECŢIA 25 LAGĂRELE CU ALUNECARE!" 25.1.Caracteristici.Părţi componente.materiale.!" 25.2.Funcţionarea lagărelor cu alunecare.! 25.1.Caracteristici.Părţi componente.materiale.
Valori limită privind SO2, NOx şi emisiile de praf rezultate din operarea LPC în funcţie de diferite tipuri de combustibili
Anexa 2.6.2-1 SO2, NOx şi de praf rezultate din operarea LPC în funcţie de diferite tipuri de combustibili de bioxid de sulf combustibil solid (mg/nm 3 ), conţinut de O 2 de 6% în gazele de ardere, pentru
DISTANŢA DINTRE DOUĂ DREPTE NECOPLANARE
DISTANŢA DINTRE DOUĂ DREPTE NECOPLANARE ABSTRACT. Materialul prezintă o modalitate de a afla distanţa dintre două drepte necoplanare folosind volumul tetraedrului. Lecţia se adresează clasei a VIII-a Data:
Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design
Supplemental Material for Estimation of grain boundary segregation enthalpy and its role in stable nanocrystalline alloy design By H. A. Murdoch and C.A. Schuh Miedema model RKM model ΔH mix ΔH seg ΔH
Curs 4 Serii de numere reale
Curs 4 Serii de numere reale Facultatea de Hidrotehnică Universitatea Tehnică "Gh. Asachi" Iaşi 2014 Criteriul rădăcinii sau Criteriul lui Cauchy Teoremă (Criteriul rădăcinii) Fie x n o serie cu termeni
Analiza materialelor prin difractometrie de radiatii X Curs 2
Note de curs Iasi, 27-28 feb. 2008 Analiza materialelor prin difractometrie de radiatii X Curs 2 Difractometrul D8 ADVANCE Bruker: performante si posibilitati de investigare a proprietatilor materialelor.
Erori si incertitudini de măsurare. Modele matematice Instrument: proiectare, fabricaţie, Interacţiune măsurand instrument:
Erori i incertitudini de măurare Sure: Modele matematice Intrument: proiectare, fabricaţie, Interacţiune măurandintrument: (tranfer informaţie tranfer energie) Influente externe: temperatura, preiune,
V O. = v I v stabilizator
Stabilizatoare de tensiune continuă Un stabilizator de tensiune este un circuit electronic care păstrează (aproape) constantă tensiunea de ieșire la variaţia între anumite limite a tensiunii de intrare,
Curs 2 DIODE. CIRCUITE DR
Curs 2 OE. CRCUTE R E CUPRN tructură. imbol Relația curent-tensiune Regimuri de funcționare Punct static de funcționare Parametrii diodei Modelul cu cădere de tensiune constantă Analiza circuitelor cu
Difractia de electroni
Difractia de electroni 1 Principiul lucrari Verificarea experimentala a difractiei electronilor rapizi pe straturi de grafit policristalin: observarea inelelor de interferenta ce apar pe ecranul fluorescent.
10. STABILIZATOAE DE TENSIUNE 10.1 STABILIZATOAE DE TENSIUNE CU TANZISTOAE BIPOLAE Stabilizatorul de tensiune cu tranzistor compară în permanenţă valoare tensiunii de ieşire (stabilizate) cu tensiunea
RĂSPUNS Modulul de rezistenţă este o caracteristică geometrică a secţiunii transversale, scrisă faţă de una dintre axele de inerţie principale:,
REZISTENTA MATERIALELOR 1. Ce este modulul de rezistenţă? Exemplificaţi pentru o secţiune dreptunghiulară, respectiv dublu T. RĂSPUNS Modulul de rezistenţă este o caracteristică geometrică a secţiunii
Aparate de măsurat. Măsurări electronice Rezumatul cursului 2. MEE - prof. dr. ing. Ioan D. Oltean 1
Aparate de măsurat Măsurări electronice Rezumatul cursului 2 MEE - prof. dr. ing. Ioan D. Oltean 1 1. Aparate cu instrument magnetoelectric 2. Ampermetre şi voltmetre 3. Ohmetre cu instrument magnetoelectric
REZUMATUL TEZEI DE DOCTORAT
Academia Română Institutul de Chimie Fizică Ilie Murgulescu REZUMATUL TEZEI DE DOCTORAT CORELAȚII STRUCTURĂ PROPRIETĂȚI FIZICO CHIMICE ÎN SEMICONDUCTORI OXIDICI CU APLICAȚII OPTICE, SENZORISTICE ȘI MAGNETICE
4. CIRCUITE LOGICE ELEMENTRE 4.. CIRCUITE LOGICE CU COMPONENTE DISCRETE 4.. PORŢI LOGICE ELEMENTRE CU COMPONENTE PSIVE Componente electronice pasive sunt componente care nu au capacitatea de a amplifica
Componente şi Circuite Electronice Pasive. Laborator 4. Măsurarea parametrilor mărimilor electrice
Laborator 4 Măsurarea parametrilor mărimilor electrice Obiective: o Semnalul sinusoidal, o Semnalul dreptunghiular, o Semnalul triunghiular, o Generarea diferitelor semnale folosind placa multifuncţională
Analiza în curent continuu a schemelor electronice Eugenie Posdărăscu - DCE SEM 1 electronica.geniu.ro
Analiza în curent continuu a schemelor electronice Eugenie Posdărăscu - DCE SEM Seminar S ANALA ÎN CUENT CONTNUU A SCHEMELO ELECTONCE S. ntroducere Pentru a analiza în curent continuu o schemă electronică,
Capitolul 30. Transmisii prin lant
Capitolul 30 Transmisii prin lant T.30.1. Sa se precizeze domeniile de utilizare a transmisiilor prin lant. T.30.2. Sa se precizeze avantajele si dezavantajele transmisiilor prin lant. T.30.3. Realizati
Appendix B Table of Radionuclides Γ Container 1 Posting Level cm per (mci) mci
3 H 12.35 Y β Low 80 1 - - Betas: 19 (100%) 11 C 20.38 M β+, EC Low 400 1 5.97 13.7 13 N 9.97 M β+ Low 1 5.97 13.7 Positrons: 960 (99.7%) Gaas: 511 (199.5%) Positrons: 1,199 (99.8%) Gaas: 511 (199.6%)
PVC. D oor Panels. + accessories. &aluminium
PVC &aluminium D oor Panels + accessories 1 index panels dimensions accessories page page page page 4-11 12-46 48-50 51 2 Η εταιρία Dorland με έδρα τη Ρουμανία, από το 2002 ειδικεύεται στην έρευνα - εξέλιξη
ΓΗ ΚΑΙ ΣΥΜΠΑΝ. Εικόνα 1. Φωτογραφία του γαλαξία μας (από αρχείο της NASA)
ΓΗ ΚΑΙ ΣΥΜΠΑΝ Φύση του σύμπαντος Η γη είναι μία μονάδα μέσα στο ηλιακό μας σύστημα, το οποίο αποτελείται από τον ήλιο, τους πλανήτες μαζί με τους δορυφόρους τους, τους κομήτες, τα αστεροειδή και τους μετεωρίτες.
III. Serii absolut convergente. Serii semiconvergente. ii) semiconvergentă dacă este convergentă iar seria modulelor divergentă.
III. Serii absolut convergente. Serii semiconvergente. Definiţie. O serie a n se numeşte: i) absolut convergentă dacă seria modulelor a n este convergentă; ii) semiconvergentă dacă este convergentă iar
ΜΕΛΕΤΗ ΤΗΣ ΥΝΑΤΟΤΗΤΑΣ ΑΞΙΟΠΟΙΗΣΗΣ ΤΟΥ ΓΕΩΘΕΡΜΙΚΟΥ ΠΕ ΙΟΥ ΘΕΡΜΩΝ ΝΙΓΡΙΤΑΣ (Ν. ΣΕΡΡΩΝ)
ελτίο της Ελληνικής Γεωλογικής Εταιρίας τοµ. XXXVI, 2004 Πρακτικά 10 ου ιεθνούς Συνεδρίου, Θεσ/νίκη Απρίλιος 2004 Bulletin of the Geological Society of Greece vol. XXXVI, 2004 Proceedings of the 10 th
Componente şi Circuite Electronice Pasive. Laborator 3. Divizorul de tensiune. Divizorul de curent
Laborator 3 Divizorul de tensiune. Divizorul de curent Obiective: o Conexiuni serie şi paralel, o Legea lui Ohm, o Divizorul de tensiune, o Divizorul de curent, o Implementarea experimentală a divizorului
Supporting information. An unusual bifunctional Tb-MOF for highly sensing of Ba 2+ ions and remarkable selectivities of CO 2 /N 2 and CO 2 /CH 4
Electronic Supplementary Material (ESI) for Journal of Materials Chemistry A. This journal is The Royal Society of Chemistry 2015 Supporting information An unusual bifunctional Tb-MOF for highly sensing
ANALIZE FIZICO-CHIMICE MATRICE APA. Tip analiza Tip proba Metoda de analiza/document de referinta/acreditare
ph Conductivitate Turbiditate Cloruri Determinarea clorului liber si total Indice permanganat Suma Ca+Mg, apa de suprafata, apa, apa grea, apa de suprafata, apa grea, apa de suprafata, apa grea, apa de
Profesor Blaga Mirela-Gabriela DREAPTA
DREAPTA Fie punctele A ( xa, ya ), B ( xb, yb ), C ( xc, yc ) şi D ( xd, yd ) în planul xoy. 1)Distanţa AB = (x x ) + (y y ) Ex. Fie punctele A( 1, -3) şi B( -2, 5). Calculaţi distanţa AB. AB = ( 2 1)
4. Măsurarea tensiunilor şi a curenţilor electrici. Voltmetre electronice analogice
4. Măsurarea tensiunilor şi a curenţilor electrici oltmetre electronice analogice oltmetre de curent continuu Ampl.c.c. x FTJ Protectie Atenuator calibrat Atenuatorul calibrat divizor rezistiv R in const.
CURSUL 4 METODE DE CONTROL NEDISTRUCTIV. PREZENTARE GENERALA
CURSUL 4 METODE DE CONTROL NEDISTRUCTIV. PREZENTARE GENERALA Termografia activa in infrarosu Aplicatii in evaluarea nedistructiva Metodele Lockin si Puls Introducere. NDE/NDT/NDI Holografia Radiografia
ŞTIINŢA ŞI INGINERIA. conf.dr.ing. Liana Balteş curs 7
ŞTIINŢA ŞI INGINERIA MATERIALELOR conf.dr.ing. Liana Balteş baltes@unitbv.ro curs 7 DIAGRAMA Fe-Fe 3 C Utilizarea oţelului în rândul majorităţii aplicaţiilor a determinat studiul intens al sistemului metalic
Quantitative chemical analyses of rocks with X-ray fluorescence analyzer: major and trace elements in ultrabasic rocks
98 Scientific Note X : Quantitative chemical analyses of rocks with X-ray fluorescence analyzer: major and trace elements in ultrabasic rocks Kimiko Seno and Yoichi Motoyoshi,**- +, +, ;,**. -,/ Abstract:
Laborator 11. Mulţimi Julia. Temă
Laborator 11 Mulţimi Julia. Temă 1. Clasa JuliaGreen. Să considerăm clasa JuliaGreen dată de exemplu la curs pentru metoda locului final şi să schimbăm numărul de iteraţii nriter = 100 în nriter = 101.
MARCAREA REZISTOARELOR
1.2. MARCAREA REZISTOARELOR 1.2.1 MARCARE DIRECTĂ PRIN COD ALFANUMERIC. Acest cod este format din una sau mai multe cifre şi o literă. Litera poate fi plasată după grupul de cifre (situaţie în care valoarea
αριθμός δοχείου #1# control (-)
Μόνο απιονισμένο νερό #1# control (-) Μακροστοχεία: Ν, P, K, Ca, S, Εάν κάποια έλλειψη μετά 1 μήνα έχει σημαντικές επιπτώσεις προσθέτουμε σε δόσεις την έλλειψη έως ότου ανάπτυξη ΟΚ #2# control (+) Μακροστοχεία:
Metode de interpolare bazate pe diferenţe divizate
Metode de interpolare bazate pe diferenţe divizate Radu Trîmbiţaş 4 octombrie 2005 1 Forma Newton a polinomului de interpolare Lagrange Algoritmul nostru se bazează pe forma Newton a polinomului de interpolare
Curs 10 Funcţii reale de mai multe variabile reale. Limite şi continuitate.
Curs 10 Funcţii reale de mai multe variabile reale. Limite şi continuitate. Facultatea de Hidrotehnică Universitatea Tehnică "Gh. Asachi" Iaşi 2014 Fie p, q N. Fie funcţia f : D R p R q. Avem următoarele
Vane zonale ON/OFF AMZ 112, AMZ 113
Fişă tehnică Vane zonale ON/OFF AMZ 112, AMZ 113 Descriere Caracteristici: Indicatorul poziţiei actuale a vanei; Indicator cu LED al sensului de rotaţie; Modul manual de rotire a vanei activat de un cuplaj
Subiecte Clasa a VIII-a
Subiecte lasa a VIII-a (40 de intrebari) Puteti folosi spatiile goale ca ciorna. Nu este de ajuns sa alegeti raspunsul corect pe brosura de subiecte, ele trebuie completate pe foaia de raspuns in dreptul
Proprietăţile pulberilor metalice
3 Proprietăţile pulberilor metalice Pulberea reprezintă principala componentă din materia primă folosită la elaborarea pieselor prin tehnologia M.P. (alături de aditivi, lubrefianţi, etc.) Pulberea se
Definiţia generală Cazul 1. Elipsa şi hiperbola Cercul Cazul 2. Parabola Reprezentari parametrice ale conicelor Tangente la conice
1 Conice pe ecuaţii reduse 2 Conice pe ecuaţii reduse Definiţie Numim conica locul geometric al punctelor din plan pentru care raportul distantelor la un punct fix F şi la o dreaptă fixă (D) este o constantă
SUPPLEMENTARY INFORMATION
SUPPLEMENTARY INFORMATION 1) de Mello method for the calculation of the absolute quantum efficiency of a compound pg. 2 2) XRD analysis of a sample of cuprorivaite pg.36 1) de Mello method for the calculation
Διαμόρφωση υποστρωμάτων στη μικροκαι νανο-κλίμακα για την δημιουργία πρωτεϊνικών μικροσυστοιχιών
Διαμόρφωση υποστρωμάτων στη μικροκαι νανο-κλίμακα για την δημιουργία πρωτεϊνικών μικροσυστοιχιών Επιστημονικοί Υπεύθυνοι έργου: A. Τσερέπη Ινστιτούτο Μικροηλεκτρονικής Π. Σ. Πέτρου Ινστιτούτο Ραδιοϊσοτόπων
Capitolul 2 - HIDROCARBURI 2.3.ALCHINE
Capitolul 2 - HIDROCARBURI 2.3.ALCHINE TEST 2.3.3 I. Scrie cuvântul / cuvintele dintre paranteze care completează corect fiecare dintre afirmaţiile următoare. 1. Acetilena poate participa la reacţii de
5.5. REZOLVAREA CIRCUITELOR CU TRANZISTOARE BIPOLARE
5.5. A CIRCUITELOR CU TRANZISTOARE BIPOLARE PROBLEMA 1. În circuitul din figura 5.54 se cunosc valorile: μa a. Valoarea intensității curentului de colector I C. b. Valoarea tensiunii bază-emitor U BE.
5.1. Noţiuni introductive
ursul 13 aitolul 5. Soluţii 5.1. oţiuni introductive Soluţiile = aestecuri oogene de două sau ai ulte substanţe / coonente, ale căror articule nu se ot seara rin filtrare sau centrifugare. oonente: - Mediul
Si + Al Mg Fe + Mn +Ni Ca rim Ca p.f.u
.6.5. y = -.4x +.8 R =.9574 y = - x +.14 R =.9788 y = -.4 x +.7 R =.9896 Si + Al Fe + Mn +Ni y =.55 x.36 R =.9988.149.148.147.146.145..88 core rim.144 4 =.6 ±.6 4 =.6 ±.18.84.88 p.f.u..86.76 y = -3.9 x
Development of New High-Purity Alumina
Development of New High-Purity Alumina Sumitomo Chemical Co., Ltd. Basic Chemicals Research Laboratory Shinji FUJIWARA Yasuaki TAMURA Hajime MAKI Norifumi AZUMA Yoshiaki TAKEUCHI Sumitomo s high-purity
V.7. Condiţii necesare de optimalitate cazul funcţiilor diferenţiabile
Metode de Optimizare Curs V.7. Condiţii necesare de optimalitate cazul funcţiilor diferenţiabile Propoziţie 7. (Fritz-John). Fie X o submulţime deschisă a lui R n, f:x R o funcţie de clasă C şi ϕ = (ϕ,ϕ
Fig Impedanţa condensatoarelor electrolitice SMD cu Al cu electrolit semiuscat în funcţie de frecvenţă [36].
![Fig Impedanţa condensatoarelor electrolitice SMD cu Al cu electrolit semiuscat în funcţie de frecvenţă [36].](/thumbs/72/67648751.jpg "Fig Impedanţa condensatoarelor electrolitice SMD cu Al cu electrolit semiuscat în funcţie de frecvenţă [36].")
Componente şi circuite pasive Fig.3.85. Impedanţa condensatoarelor electrolitice SMD cu Al cu electrolit semiuscat în funcţie de frecvenţă [36]. Fig.3.86. Rezistenţa serie echivalentă pierderilor în funcţie
Ecuaţia generală Probleme de tangenţă Sfera prin 4 puncte necoplanare. Elipsoidul Hiperboloizi Paraboloizi Conul Cilindrul. 1 Sfera.
pe ecuaţii generale 1 Sfera Ecuaţia generală Probleme de tangenţă 2 pe ecuaţii generale Sfera pe ecuaţii generale Ecuaţia generală Probleme de tangenţă Numim sferă locul geometric al punctelor din spaţiu
Conice. Lect. dr. Constantin-Cosmin Todea. U.T. Cluj-Napoca
Conice Lect. dr. Constantin-Cosmin Todea U.T. Cluj-Napoca Definiţie: Se numeşte curbă algebrică plană mulţimea punctelor din plan de ecuaţie implicită de forma (C) : F (x, y) = 0 în care funcţia F este
Το άτομο του Υδρογόνου
Το άτομο του Υδρογόνου Δυναμικό Coulomb Εξίσωση Schrödinger h e (, r, ) (, r, ) E (, r, ) m ψ θφ r ψ θφ = ψ θφ Συνθήκες ψ(, r θφ, ) = πεπερασμένη ψ( r ) = 0 ψ(, r θφ, ) =ψ(, r θφ+, ) π Επιτρεπτές ενέργειες
Tabele ORGANE DE MAȘINI 1 Îndrumar de proiectare 2014
Tabele ORGANE DE MAȘINI 1 Îndruar de roiectare 01 Caracteristicile ecanice entru ateriale etalice utilizate în construcţia organelor de aşini sunt rezentate în tabelele 1.1... 1.. Marca oţelului Tabelul
riptografie şi Securitate
riptografie şi Securitate - Prelegerea 12 - Scheme de criptare CCA sigure Adela Georgescu, Ruxandra F. Olimid Facultatea de Matematică şi Informatică Universitatea din Bucureşti Cuprins 1. Schemă de criptare
οµή Επιφανειών Κρυσταλλογραφία Επιφανειών Ιδεώδης Επιφάνεια-Τερµατισµός Τα 5 δι-περιοδικά πλέγµατα Αναδόµηση-Χαλάρωση
οµή Επιφανειών Κρυσταλλογραφία Επιφανειών Ιδεώδης Επιφάνεια-Τερµατισµός Τα 5 δι-περιοδικά πλέγµατα Αναδόµηση-Χαλάρωση Συµµετρία Μεταθέσεως 1δ δ 3δ: Κρυσταλλικό Πλέγµα Ιδεώδης κρυσταλλική επιφάνεια Σε πρώτη
I X A B e ic rm te e m te is S
Sisteme termice BAXI Modele: De ce? Deoarece reprezinta o solutie completa care usureaza realizarea instalatiei si ofera garantia utilizarii unor echipamente de top. Adaptabilitate la nevoile clientilor
Corectură. Motoare cu curent alternativ cu protecție contra exploziei EDR * _0616*
Tehnică de acționare \ Automatizări pentru acționări \ Integrare de sisteme \ Servicii *22509356_0616* Corectură Motoare cu curent alternativ cu protecție contra exploziei EDR..71 315 Ediția 06/2016 22509356/RO
RAPORT DE ACTIVITATE AL FAZEI
Contractor: Cod fiscal : (anexa la procesul verbal de avizare interna nr.) MACHETA nr.viii De acord, DIRECTOR GENERAL Avizat, DIRECTOR DE PROGRAM RAPORT DE ACTIVITATE AL FAZEI Contractul nr. : PN16-480101
Capitolul 2 - HIDROCARBURI 2.5.ARENE
Capitolul 2 - HIDROCARBURI 2.5.ARENE TEST 2.5.2 I. Scrie cuvântul / cuvintele dintre paranteze care completează corect fiecare dintre afirmaţiile următoare. 1. Radicalul C 6 H 5 - se numeşte fenil. ( fenil/
a n (ζ z 0 ) n. n=1 se numeste partea principala iar seria a n (z z 0 ) n se numeste partea
Serii Laurent Definitie. Se numeste serie Laurent o serie de forma Seria n= (z z 0 ) n regulata (tayloriana) = (z z n= 0 ) + n se numeste partea principala iar seria se numeste partea Sa presupunem ca,
Modelare şi simulare Seminar 4 SEMINAR NR. 4. Figura 4.1 Reprezentarea evoluţiei sistemului prin graful de tranziţii 1 A A =
SEMIR R. 4. Sistemul M/M// Caracteristici: = - intensitatea traficului - + unde Figura 4. Rerezentarea evoluţiei sistemului rin graful de tranziţii = rata medie de sosire a clienţilor în sistem (clienţi
SUPPLEMENTAL INFORMATION. Fully Automated Total Metals and Chromium Speciation Single Platform Introduction System for ICP-MS
Electronic Supplementary Material (ESI) for Journal of Analytical Atomic Spectrometry. This journal is The Royal Society of Chemistry 2018 SUPPLEMENTAL INFORMATION Fully Automated Total Metals and Chromium
panagiotisathanasopoulos.gr
. Παναγιώτης Αθανασόπουλος Χηµικός ιδάκτωρ Παν. Πατρών. Οξειδοαναγωγή Παναγιώτης Αθανασόπουλος Χημικός, Διδάκτωρ Πανεπιστημίου Πατρών 95 Χηµικός ιδάκτωρ Παν. Πατρών 96 Χηµικός ιδάκτωρ Παν. Πατρών. Τι ονοµάζεται
Αλληλεπίδραση ακτίνων-χ με την ύλη
Άσκηση 8 Αλληλεπίδραση ακτίνων-χ με την ύλη Δ. Φ. Αναγνωστόπουλος Τμήμα Μηχανικών Επιστήμης Υλικών Πανεπιστήμιο Ιωαννίνων Ιωάννινα 2013 Άσκηση 8 ii Αλληλεπίδραση ακτίνων-χ με την ύλη Πίνακας περιεχομένων
Proiectarea filtrelor prin metoda pierderilor de inserţie
FITRE DE MIROUNDE Proiectarea filtrelor prin metoda pierderilor de inserţie P R Puterea disponibila de la sursa Puterea livrata sarcinii P inc P Γ ( ) Γ I lo P R ( ) ( ) M ( ) ( ) M N P R M N ( ) ( ) Tipuri
Seminariile Capitolul X. Integrale Curbilinii: Serii Laurent şi Teorema Reziduurilor
Facultatea de Matematică Calcul Integral şi Elemente de Analiă Complexă, Semestrul I Lector dr. Lucian MATICIUC Seminariile 9 20 Capitolul X. Integrale Curbilinii: Serii Laurent şi Teorema Reiduurilor.
8 Intervale de încredere
8 Intervale de încredere În cursul anterior am determinat diverse estimări ˆ ale parametrului necunoscut al densităţii unei populaţii, folosind o selecţie 1 a acestei populaţii. În practică, valoarea calculată
Microwave Sintering of Electronic Ceramics
25,,, Microwave Sintering of Electronic Ceramics Hideoki Fukushima, Goro Watanabe, Hiroyuki Mori, Masao Matsui ZnO PZT ZnO PZT Microwave heating offers advantages over conventional technologies such as
Determinarea momentului de inerţie prin metoda oscilaţiei şi cu ajutorul pendulului de torsiune. Huţanu Radu, Axinte Constantin Irimescu Luminita
Determinarea momentului de inerţie prin metoda oscilaţiei şi cu ajutorul pendulului de torsiune Huţanu Radu, Axinte Constantin Irimescu Luminita 1. Generalităţi Există mai multe metode pentru a determina
Figura 1 Difractograma de raxe X obtinuta pe pulberea de TiO 2
Raport stiintific al proiectului Idei, numarul 109/5.10.2011, Materiale soft ordonate pentru imbunatatirea eficientei celulelor solare sensibilizate cu coloranti Faza 2 (perioada 16/12/2011-15/12/2012)
Microscopie optica. Masuratori cu microscopul optic
. Masuratori cu microscopul optic Tehnici de microscopie de transmisie Microscopie de baleiaj utilizand lasere Microscopie confocala Microscopie in camp apropiat Microscopie electronica Microscopie Microscopie
TRANSFORMATOARE MONOFAZATE DE SIGURANŢĂ ŞI ÎN CARCASĂ
TRANSFORMATOARE MONOFAZATE DE SIGURANŢĂ ŞI ÎN CARCASĂ Transformatoare de siguranţă Este un transformator destinat să alimenteze un circuit la maximum 50V (asigură siguranţă de funcţionare la tensiune foarte
CONCURSUL DE MATEMATICĂ APLICATĂ ADOLF HAIMOVICI, 2017 ETAPA LOCALĂ, HUNEDOARA Clasa a IX-a profil științe ale naturii, tehnologic, servicii
Clasa a IX-a 1 x 1 a) Demonstrați inegalitatea 1, x (0, 1) x x b) Demonstrați că, dacă a 1, a,, a n (0, 1) astfel încât a 1 +a + +a n = 1, atunci: a +a 3 + +a n a1 +a 3 + +a n a1 +a + +a n 1 + + + < 1
IV. CUADRIPOLI SI FILTRE ELECTRICE CAP. 13. CUADRIPOLI ELECTRICI
V. POL S FLTE ELETE P. 3. POL ELET reviar a) Forma fundamentala a ecuatiilor cuadripolilor si parametrii fundamentali: Prima forma fundamentala: doua forma fundamentala: b) Parametrii fundamentali au urmatoarele
REDRESOARE MONOFAZATE CU FILTRU CAPACITIV
REDRESOARE MONOFAZATE CU FILTRU CAPACITIV I. OBIECTIVE a) Stabilirea dependenţei dintre tipul redresorului (monoalternanţă, bialternanţă) şi forma tensiunii redresate. b) Determinarea efectelor modificării
MnZn. MnZn Ferrites with Low Loss and High Flux Density for Power Supply Transformer. Abstract:
MnZn JFE No. 8 5 6 p. 32 37 MnZn Ferrites with Low Loss and High Flux Density for Power Supply Transformer FUJITA Akira JFE Ph. D. FUKUDA Yutaka JFE NISHIZAWA Keitarou JFE TOGAWA Jirou MnZn Fe2O3 1 C NiO
INSTITUTUL NATIONAL DE CERCETARE-DEZVOLTARE PENTRU TEHNOLOGII CRIOGENICE SI IZOTOPICE ICSI RM. VALCEA SECTIUNEA 1 (RST)
INSTITUTUL NATIONAL DE CERCETARE-DEZVOLTARE PENTRU TEHNOLOGII CRIOGENICE SI IZOTOPICE ICSI RM. VALCEA SECTIUNEA 1 RAPORT STIINTIFIC SI TEHNIC (RST) DENUMIREA PROIECTULUI: SISTEM INOVATIV DE PRODUCERE A
SIGURANŢE CILINDRICE
SIGURANŢE CILINDRICE SIGURANŢE CILINDRICE CH Curent nominal Caracteristici de declanşare 1-100A gg, am Aplicaţie: Siguranţele cilindrice reprezintă cea mai sigură protecţie a circuitelor electrice de control
* * * 57, SE 6TM, SE 7TM, SE 8TM, SE 9TM, SC , SC , SC 15007, SC 15014, SC 15015, SC , SC
Console pentru LEA MT Cerinte Constructive Consolele sunt executate in conformitate cu proiectele S.C. Electrica S.A. * orice modificare se va face cu acordul S.C. Electrica S.A. * consolele au fost astfel
ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΟΧΗΜΑΤΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΔΙΑΒΡΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΥΛΙΚΩΝ Η ΠΕΡΙΠΤΩΣΗ ΤΩΝ ΧΑΛΥΒΩΝ ΣΤΑ ΑΥΤΟΚΙΝΗΤΑ.
ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΟΧΗΜΑΤΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΔΙΑΒΡΩΣΗ ΚΑΙ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΥΛΙΚΩΝ Η ΠΕΡΙΠΤΩΣΗ ΤΩΝ ΧΑΛΥΒΩΝ ΣΤΑ ΑΥΤΟΚΙΝΗΤΑ των ΦΑΡΛΕΚΑ ΓΕΩΡΓΙΟΥ
DEZVOLTARI RECENTE ÎN DOMENIUL MATERIALELOR MAGNETICE DIRECŢII DE PERSPECTIVĂ
DEZVOLTARI RECENTE ÎN DOMENIUL MATERIALELOR MAGNETICE DIRECŢII DE PERSPECTIVĂ Dezvoltarea materialelor magnetice - posibilitatea de a dezvolta un spectru larg de microstructuri, de la microstructuri amorfe,
STUDIUL EFECTULUI HALL ÎN SEMICONDUCTORI
UIVERSITATEA "POLITEICA" DI BUCURESTI DEPARTAMETUL DE FIZICĂ LABORATORUL DE FIZICA ATOMICA ŞI FIZICA CORPULUI SOLID B-03 B STUDIUL EFECTULUI ALL Î SEMICODUCTORI STUDIUL EFECTULUI ALL Î SEMICODUCTORI Efectul
Anexa nr. 3 la Certificatul de Acreditare nr. LI 648 din
Valabilă de la 14.04.2008 până la 14.04.2012 Laboratorul de Încercări şi Verificări Punct lucru CÂMPINA Câmpina, str. Nicolae Bălcescu nr. 35, cod poştal 105600 judeţul Prahova aparţinând de ELECTRICA
Current Status of PF SAXS beamlines. 07/23/2014 Nobutaka Shimizu
Current Status of PF SAXS beamlines 07/23/2014 Nobutaka Shimizu BL-6A Detector SAXS:PILATUS3 1M WAXD:PILATUS 100K Wavelength 1.5Å (Fix) Camera Length 0.25, 0.5, 1.0, 2.0, 2.5 m +WAXD Chamber:0.75, 1.0,
Izolaţii flexibile din hârtie de mică, micanite rigide.
Izolaţii flexibile din hârtie de mică, micanite rigide. HÂRTIE DE MICĂ MPM1(501), MPM2(501-2), 511... 84 MICABANDĂ FW-5438 B130ºC FW-5440-1 F155ºC... 85 MICABANDĂ FW-5441-1 F(155ºC) D608-1 B(130ºC)...
M. Stef Probleme 3 11 decembrie Curentul alternativ. Figura pentru problema 1.
Curentul alternativ 1. Voltmetrele din montajul din figura 1 indică tensiunile efective U = 193 V, U 1 = 60 V și U 2 = 180 V, frecvența tensiunii aplicate fiind ν = 50 Hz. Cunoscând că R 1 = 20 Ω, să se
