3 3

4 Kazalo: 1 UVOD Zgodovina podjetja»laboratorija ICEM« OPIS GOSPODARSKE DRUŽBE Predstavitev Organiziranost podjetja Dejavnost podjetja Natančnejši prikaz preskusov: OPIS PRAKTIČNEGA IZOBRAŽEVANJA Merilna proga za kratkostične preskuse (MP3) Opis opreme Srednjenapetostni dovod Srednjenapetostna stikalna celica Primarno ločilno stikalo Preskusni transformatorji Sekundarni ločilnik Ostali elementi izmeničnega preskusnega polja Ostali elementi enosmernega polja Izvedba zaščite Izvedba ozemljitve Zmogljivosti preskusne proge Merilna proga za visokonapetostne preizkuse MP NN napajalni del Naprave visoke izmenične preskusne napetosti Naprave visoke preskusne atmosferske udarne napetosti Naprave visoke preskusne enosmerne napetosti Naprave za merjenje delnih praznitev Projekt Splošno Ločilni transformator Nastavljivi transformatorji Regulacijski transformator Varovanje merilne mize Napajanje Primer uporabe Sklep Priloga... 32

5 1 UVOD 1.1 Zgodovina podjetja»laboratorija ICEM«Infrastrukturni center za energetske meritve je bil ustanovljen v letu 1994 na Fakulteti za elektrotehniko, računalništvo in informatiko v Mariboru. V sodelovanju s slovenskim gospodarstvom je bil leta 2001 ustanovili samostojen zavod ICEM TC, v katerem smo usposobili novo merilno progo za velike moči. Lociran je v obnovljeni bivši transformatorski postaji 35/10 kv pri Hidroelektrarni Mariborski otok. Električno gledano je navedena lokacija idealna za močnostni laboratorij, saj se nahaja v neposredni bližini RTP Pekre s kratkostično močjo okrog 500 MVA. Ena od osnovnih dejavnosti centra je tako Laboratorij za močnostna preizkušanja. Preizkusni močnostni 2 MVA transformator, ki predstavlja enega od bistvenih delov laboratorija, je povezan z VN kablom z 10 kv zbiralkami elektrarne HEMO. Preko transformatorja 10/110 kv na HEMO in enega od sistemov 110 kv daljnovoda je možno laboratorij povezati še z RTP Pekre. V podjetju sem imel vlogo laboranta. Pomagal sem pri pripravi in izvajanju različnih elektroenergetskih meritev (meritve izklopne zmogljivosti inštalacijskih odklopnikov, meritve tokov I 2 taljivih varovalk, meritve segrevanja, ). Pred tem pa sem se podrobno seznanjal z varnostnimi ukrepi in predpisi, ki jih je bilo potrebno upoštevati ob delu. Kasneje pa sem nekatera dela oziroma meritve lahko izvajal tudi samostojno. 1

6 2 OPIS GOSPODARSKE DRUŽBE 2.1 Predstavitev Zavod ICEM - TC (Infrastrukturni center za energetske meritve - tehnološki center) je bil ustanovljen leta 2001 z namenom, da bi: zagotovili infrastrukturne pogoje na branžnem nivoju za ustvarjanje in prenos znanja, razvojnih rezultatov in tehnologij v gospodarsko prakso, spodbuditi racionalizacijo izrabe raziskovalno razvojne infrastrukture, spodbudili trajnejša medsebojna povezovanja raziskovalne in razvojne sfere ter gospodarstva in delo v mešanih timih, spodbudili razvojno povezovanje gospodarskih organizacij znotraj gospodarske panoge, izboljšali pretok informacij o potrebah po znanju in ponudbi znanja, spodbudili inovativnost in projektni ter pristop celovite kakovosti, vplivali na razvojno politiko in usmerjanje raziskovalno-razvojnih sredstev, organizirali strokovno izpopolnjevanje, izvajali in organizirali raznovrstna strokovna izpopolnjevanja za potrebe gospodarske panoge in za potrebe ustanoviteljev, propagirali razvojne dosežke in pripravili posvetovanja, nudili soustanoviteljem pomoč pri pridobivanju subvencij, opravljali vse vrste meritev in preskušanj, pomagali pri pridobivanju ustreznih atestov, certifikatov in akreditacij, podeljevali ateste in certifikate ter s tem povečali konkurenčno sposobnost ustanoviteljev, članov zavoda in drugih naročnikov. 2

7 2.2 Organiziranost podjetja V okviru zavoda ICEM - TC delujejo naslednje poslovodne funkcije in organi upravljanja: Svet zavoda Organ upravljanja zavoda je Svet zavoda. Svet zavoda sestavljajo predstavniki ustanoviteljev, predstavniki delavcev zavoda, predstavniki uporabnikov ter predstavniki vlagateljev. Predsednik Sveta zavoda je prof. dr. Jože Voršič. Strokovni svet Za obravnavanje strokovnih vprašanj s področja uporabniškega, strokovnega, programskega in razvojnega dela zavoda, ter drugih strokovnih vprašanj s področja dejavnosti zavoda ima zavod strokovni svet. Strokovni svet je sestavljen iz 4 članov. Po funkciji je član strokovnega sveta direktor zavoda, preostali člani so priznani strokovnjaki, ki aktivno sodelujejo v zavodu ali izven njega. Direktor zavoda Poslovodni organ zavoda je direktor, ki organizira in vodi delo in poslovanje zavoda, predstavlja in zastopa zavod ter je odgovoren za zakonitost in uspešnost dela zavoda. Strokovni vodja Strokovno delo zavoda vodi strokovni vodja. 3

8 Slika 1: Funkcijski organigram zavoda ICEM - TC 2.3 Dejavnost podjetja Področje dela centra za energetske meritve obsega opravljanje meritev s področja močnostne elektrotehnike za nizke, srednje in visoke napetosti, ugotavljanje skladnosti izdelkov z zahtevami domačih in mednarodnih predpisov in standardov, opravljanje certificiranja, vodenje in izvajanje raziskovalnih in razvojnih projektov na novih proizvodih in tehnologijah ter dopolnilno izobraževanje v obliki seminarjev, tečajev in posvetovanj. Izvajati je možno preskuse z izmenično, enosmerno in udarno napetostjo za opremo nazivne napetosti do 24 kv in preskuse delnih praznitev na izolacijskih delih tega napetostnega področja. Osrednja dejavnost pa zajema močnostna preskušanja. 4

9 2.4 Natančnejši prikaz preskusov: Srednjenapetostno področje stikalne tehnike in naprav a) Preskus z zdržnimi izmeničnimi napetostmi do 125 kv b) Preskus z zdržnimi enosmernimi napetostmi do 100 kv c) Preskus z zdržnimi udarnimi napetostmi do 300 kv d) Preskus z nazivnimi tokovi do 200 A pri 24 kv Nizkonapetostno področje stikalne tehnike in naprav a) Preskusi izklopne zmogljivosti do 50 ka pri napetosti 0,4 kv b) Izmenični kratkostični preskusi: I P do 50 ka c) Enosmerni kratkostični preskusi: I P do 35 ka pri T = 15 ms Kot vklopa električnega toka po prehodu skozi nič je nastavljiv v področju od 0 do 180 o. 5

10 3 OPIS PRAKTIČNEGA IZOBRAŽEVANJA Na praktičnem izobraževanju sem spoznal laboratorij za močnostne preskuse ICEM, njegovo opremo in delo v laboratoriju. V ta namen sem se odločil, da jih naštejem nekatere pa kratko opišem. Laboratorij ima merilno progo za močnostne preskuse (vklopno izklopne zmogljivosti pri normalnih in kratkostičnih obratovalnih razmerah), krajše imenovano MP3, merilno progo za visoke izmenične preskusne napetosti MP1 in progo za ugotavljanje segrevanj MP2. V času opravljanja moje prakse, se je največ meritev izvedlo na merilnih progah MP3 in MP1, zato jih bom tudi opisal. 3.1 Merilna proga za kratkostične preskuse (MP3) Opis opreme Močnostna preskusna proga je v osnovi sestavljena iz dveh delov in sicer iz dela za izvajanje izmeničnih preskusov in dela za enosmerne preskuse. Skupni elementi, ki pripadajo obema deloma so naslednji: srednjenapetostni dovod, srednjenapetostna stikalna celica, primarno ločilno stikalo, preskusni transformatorji, sekundarni ločilnik. Nato se proga razdeli na polje za izvajanje izmeničnih preskusov in polje za izvajanje enosmernih preskusov. Izmeničnemu preskusnemu polju pripadajo naslednji deli: tiristorsko sinhronsko stikalo, ohmska in induktivna bremena, izmenično preskusno polje, merilna oprema. 6

11 3.1.2 Srednjenapetostni dovod SN dovod je izveden direktno, iz 10 kv zbiralk HEMO, ki jih napajajo trije generatorji in na katere sta priključena dva transformatorja 110/10 kv za napajanje daljnovoda Pekre Vzhod in Pekre Zahod. Dovod je izveden s tremi visokonapetostnimi kabli z izolacijo iz PVC, preseka 300 mm 2 in dolžine 100 m, ki je položen v zemljo in sicer od SN celice v HEMO do SN celice v transformatorskem prostoru objekta ICEM. 20 kv SN celica je opremljena z vakuumskim odklopnikom na izvlečljivem vozičku. Iz SN celice so preko primarnega ločilnega stikala napajani trije vzporedno vezani preskusni transformatorji moči 2 MVA in dva 200 kva. Izvodi iz sekundarnih navitij preskusnih transformatorjev pa so preko sekundarnega ločilnega stikala pripeljani do izmeničnega in enosmernega preskusnega polja v prostoru za preskušanje Srednjenapetostna stikalna celica Celica srednjenapetostnega dovoda (slika 1), je nameščena v transformatorskem prostoru objekta ICEM. Uporabljena je 20 kv SN celica proizvajalca TSN, tipa CR2Va 24-Vzk in opremljena z vakuumskim odklopnikom na izvlečljivem vozičku. V spodnjem delu celice so nameščeni še prenapetostni odvodniki, tokovni merilni in zaščitni transformatorji ter ozemljilno stikalo. V osrednjem delu celice je na izvlečljivem vozičku nameščen vakuumski odklopnik nazivne napetosti 24 kv, nazivnega toka 1250 A in kratkostične izklopne zmogljivosti 25 ka. Odklopnik je opremljen z mikroprocesorsko nadtokovno, kratkostično in zemeljskostično zaščito ISKRA NEO 2000, FPC 510, ki je nameščena v zgornjem delu celice. Posluževanje stikala je možno ročno in električno. Dovodni SN kabel je priključen na spodnji strani celice. Odvodni SN kabel pa poteka iz zgornjega dela celice preko primarnega ločilnega stikala do preskusnih transformatorjev v istem prostoru Primarno ločilno stikalo Primarno ločilno stikalo (slika Napaka! Neveljavna povezava.) je nameščeno na zunanjemu delu ohišja srednjenapetostne stikalne celice. Opremljeno je z motornim pogonom in 7

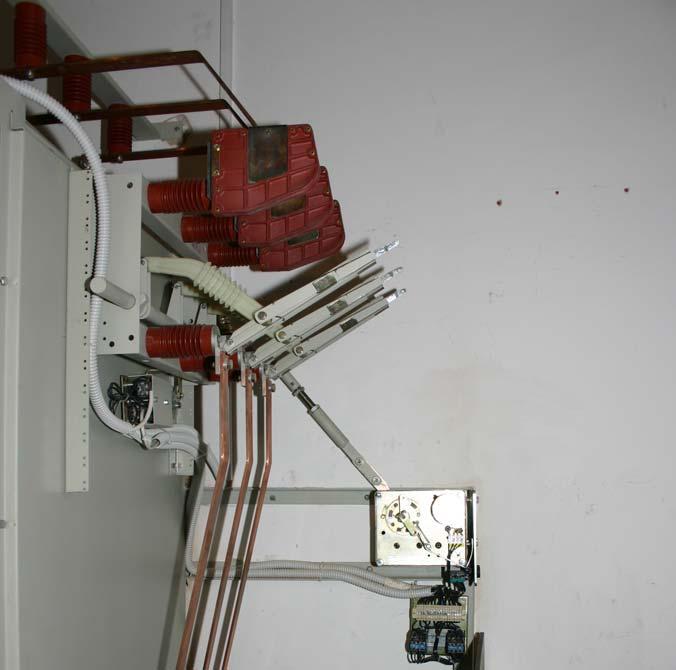

12 daljinskim vodenjem z nadzorne mize v komandnem prostoru, kjer je tudi signalizacija stanja. Osnovni podatki ločilnega stikala so naslednji: Tip: OLN 12/630 VI U R : 12 kv U P : 75 kv I R : 630 A I K : 31,5 ka I P : 75 ka f: 50 Hz Slika 2: Primarno ločilno stikalo Preskusni transformatorji Preskusni transformatorji imajo naslednje podatke: Tabela 1: Nazivni podatki preskusnega transformatorja TR1 8

13 Proizvajalec Kentler&Co Münden Navidezna moč 2000 kva Tip TDSA 2000/10 Frekvnca 50 Hz Leto izd Primarna napetost 10000/5000 V Nr VDE 0532/64 Sekundarna napetost 549, 507, 401, 380 V Vezalna skup. Dy5 Primarni tok 115,5 231 A Razred izolac. E Sekundrani tok 2100 A Obratovanje trajno Kratkostična napet. 2,20% Vrsta hlajenja S Kratkostični tok / ka Vrsta zaščite P00 Max. trajanje KS 2,0 s Skupna teža 4,6 t Tabela 2: Nazivni podatki preskusnih transformatorjev TR2 in TR3 Proizvajalec ELEKTRO-BAU- A.G. LINZ- Navidezna moč 200 kva AUSTRIJA Tip DTHa 250/10 Frekvnca 50 Hz Leto izd Primarna napetost V Serijska št , Sekundarna napetost 420, 380, 270, 240, 220 V Vezalna skup. Dy5 Primarni tok 11,55 A Razred izolac. E Sekundrani tok 275 A Obratovanje trajno Kratkostična napet. 2,20% Vrsta hlajenja S Kratkostični tok 10 ka Vrsta zaščite P00 Max. trajanje KS 10 s Skupna teža 950 kg Transformatorji, (slika 3 in 4) so na primarni strani vezani vzporedno. Na sekundarni strani je možna kombinacija vseh napetosti ali pa napetost proti ničli napajanja. Na ta način je možno dobiti preskusne napetosti od 13 V do 1000 V. Transformatorji so suhe izvedbe, kar pomeni da zahteva po oljni jami odpade. Hlajenje transformatorjev je zračno, z naravno cirkulacijo, vendar brez potrebnih dodatnih odprtin za kroženje zraka, saj gre za preskusne transformatorje, ki ne obratujejo trajno. Povezave med SN priključki transformatorja TR1 in SN celico so izvedene s PVC izoliranimi kabli preseka 300 mm 2, po zraku in podprte s kovinskim nosilcem. Med transformatorjem TR1 in transformatorjema TR2 IN TR3 so povezave izvedene z bakrenimi zbiralkami preseka 40 x 10 mm. Povezave med NN priključki transformatorja in preskusnim poljem pa so izvedene z bakrenimi zbiralkami preseka 120 x 10 mm. 9

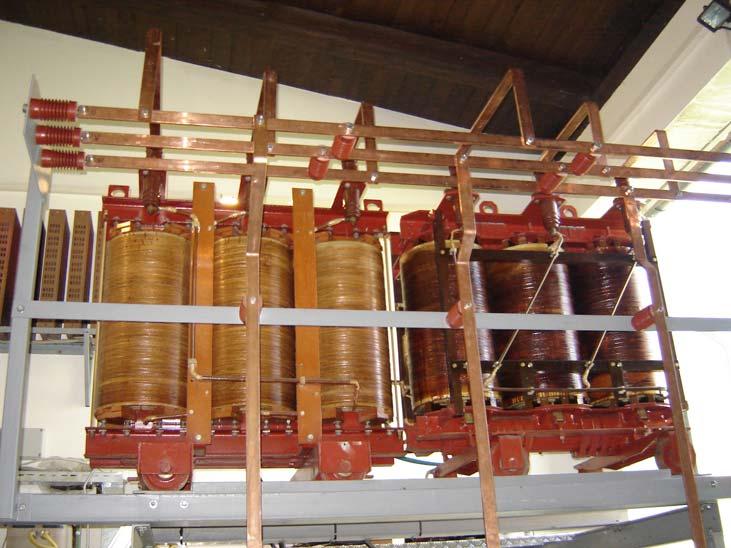

14 Slika 4: Preskusni transformator TR1 v laboratoriju ICEM Slika 5: Preskusna transformatorja TR2 in TR3 v laboratoriju ICEM 10

15 Slika 6: Vezava navitij preskusnih transformatorjev Na visokonapetostni strani je nameščen še dvopolno izoliran napetostni merilni transformator NMT za meritev napetosti med fazama L1 in L2. Meritev je prikazana na nadzorni mizi v komandnem prostoru. Tabela 3: Podatki NMT Tip: UGZ 10 10/30/42 kv Nazivna napetost: primar V; sekundar 100 V Nazivna moč: / VA Frekvenca: 50 Hz Razred: 1 11

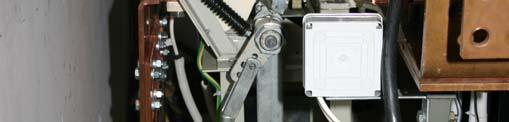

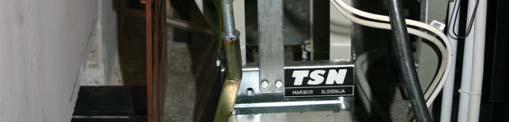

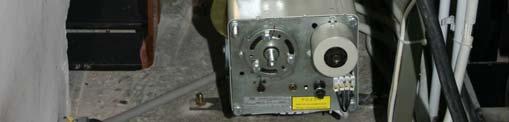

16 3.1.6 Sekundarni ločilnik Sekundarni ločilnik slika 6 je nameščen na NN strani preskusnega transformatorja. Opremljen je z motornim pogonom in je daljinsko voden z nadzorne mize v komandnem prostoru, kjer je tudi signalizacija stanja. Osnovni podatki ločilnika so naslednji: Tabela 4: Podatki sekundarnega ločilnika Tip: OL 04/2003 Ser št.: 1545/05 U e : 660 V U i : 660 V I e : 1250 A I the : 2000 ka I cw : 60 ka I dyn : 165 ka f: 50 Hz Slika 7: Sekundarni ločilnik 12

17 3.1.7 Ostali elementi izmeničnega preskusnega polja Tiristorsko sinhronsko stikalo Stikalo s pripadajočim elektronskim krmiljenjem omogoča vklop in izklop izmeničnega preskusnega tokokroga. Osnovna prednost tega stikala je možnost izbire kota vklopa glede na položaj napetosti ter časa trajanja vklopljenega stanja do 10 ms natančno, t.j. ena polperioda, kar je pogojeno z ugašanjem tiristorjev. Slika 8: Tiristorsko sinhronsko stikalo tipa Siemens BSt U68H Ohmska in induktivna bremena Bremena služijo za izbiro bremenskih impedanc in s tem nastavitev zahtevanega preskusnega toka in faktorja delavnosti cosϕ z ustreznim razmerjem med R in L. Ohmska bremena R so izdelana iz profilnega materiala: Table 5: Podatki za ohmska bremena Upornost: od 12 mω do 600 mω Material: Isotan CuNi 44 s specifično upornostjo 0,49 Ωm/mm2 Proizvajalec: Hochspanunng-Ges. Kentler & Co. KG Hann. Munden 13

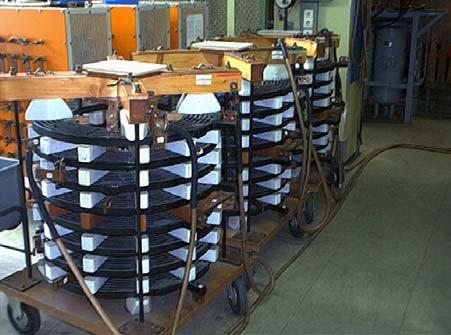

18 Slika 9: Upori za tokove do 50 ka Induktivna bremena L večjih moči imajo naslednje podatke: Proizvajalec: Hochspanunng-Ges. Kentler & Co. KG Hann. Munden Tip: LDR SPEZ 1975 Induktivnost: od 0,0015 mh do 1,4 mh Nazivna napetost: 1500 V Nazivni tok: 400 A Kratkostični tok: 50 ka Slika 10: Dušilke 50 ka Induktivna bremena L manjših moči imajo naslednje podatke: Proizvajalec: Hochspanunng-Ges. Kentler & Co. KG Hann. Munden Tip: LDR PR 1975 Induktivnost: od 0,004 mh do 28,1 mh Nazivna napetost: 1500 V Nazivni tok: 130 A Kratkostični tok: 5 ka 14

19 Merilna oprema Napetostni merilni transformatorji NMT: Proizvajalec: WIRGES UGEA 1 Nazivna nap.: 1,2/3,5/2 kv 577/57,7 V Nazivna moč: 5 VA Razred: 1 Tokovni merilni transformatorji NMT: Proizvajalec: WIRGES UGEA 1 Prestava: 1000/1 A Razred: Izmenično preskusno polje Predstavlja prostor za priključitev bremen in preizkušancev. Opremljen je s Cu zbiralkami preseka (40 x 10) mm in mostiči za sprotno prilagajanje tokokroga polja. TRANSFORMATORSKI PROSTOR PRESKUŠEVALIŠCE 0,4 kv kabel 10 kv kabel QDC AC DC Q35kA Qsek F Qpe2 TR1 TR2 TR3 Qss R L R L Q0 Qvn Qpe1 Qzn Qpri PRESKUŠANEC PRESKUŠANEC Slika 11: Enopolna shema močnostne proge MP3 15

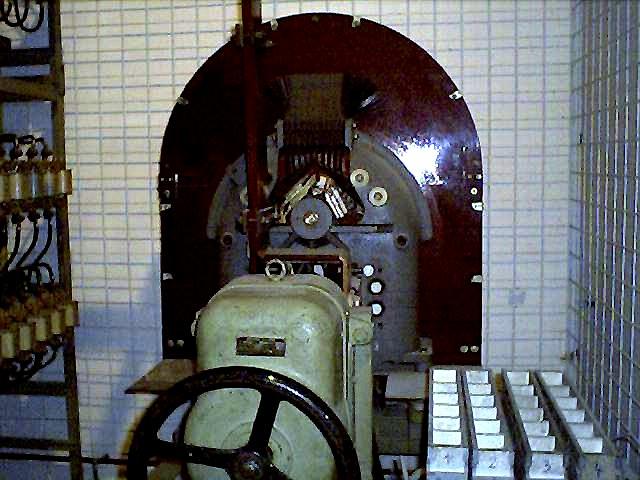

20 3.1.8 Ostali elementi enosmernega polja Ločilnik Osnovni namen tega ločilnika (slika 11) je ločitev enosmernega dela preskusnega polja, ko se koristi izmenično preskusno polje in tudi obratno. Z ločilnikom je možno upravljati samo ročno in to v brez napetostnem stanju. Slika 12: Ročni ločilnik Usmerniški mostič Usmernik (slika 12) omogoča izvajanje preskušanj z enosmernim tokom do 35 ka. Sestavljen je iz 64 kosov usmerniških stavkov, ki imajo naslednje podatke: Tabela 6: Podatki usmernika Izvedba: 4AM T3 Tip: Ssi 6 LO5C DB440/ Napajalna stran: 440 V 230 A 50 Hz Bremenska stran: 590 V 280 A 16

21 Enosmerni odklopnik Enosmerni odklopnik (slika 13) je namenjen za vklop in izklop enosmernega preskusnega polja. Opremljen je z motornim pogonom in je daljinsko voden z nadzorne mize v komandnem prostoru, kjer je tudi signalizacija stanja. Tabela 7: Osnovni podatki odklopnika Proizvajalec: Nazivna napetost: Nazivni tok: KS izklopna zmog.: BBC 1500 V 3000 A 35 ka Slika 13: Enosmerni odklopnik izklopne zmogljivosti 35 ka Merilna oprema Meritev toka je izvedena z več tokovnimi shunti, ki se sproti izbirajo glede na velikost preskusnega toka. Nazivni podatki shuntov so naslednji: Nazivni tok 3000 A padec napetosti 45,03 mv Nazivni tok 200 A padec napetosti 86,02 mv Nazivni tok 30 A padec napetosti 34,00 mv Prenos meritev do nadzornega prostora je izveden s pomočjo optičnih linij in ojačevalnikov HERO LINK, tipa LWL DC 15 2CH - RE. 17

22 Enosmerno preskusno polje Predstavlja prostor za priključitev bremen in preskušancev. Opremljen je s Cu zbiralkami v glavnem preseka (40 x 10) mm in mostiči za sprotno prilagajanje tokokroga polja Izvedba zaščite Nastavitve zaščite na HEMO v 10 kv celici Laboratorij FERI: nadtokovna zaščita 240 A, 0,95 s, kratkostična zaščita 440 A, 400 ms. Na SN strani v laboratoriju ICEM je izvedena mikroprocesorska nadtokovna, kratkostična in zemeljskostična zaščita ISKRA NEO 2000, FPC 510 v SN stikalni celici. Na NN strani je izvedena nadtokovna zaščita s taljivimi varovalkami, katerih nazivni tok se sproti prilagaja posameznim preskusom Izvedba ozemljitve Namen ozemljitve v električnih obratovalnih prostorih je: a) zavarovanje oseb, ki prihajajo v dotik s postrojem, b) zaščita opreme pred uničenjem, c) kvalitetnejši obratovalni pogoji. Zgoraj omenjene zahteve izpolnimo na ta način, da kovinske dele električnih postrojev, ki v normalnem obratovanju niso pod napetostjo, priključimo na ozemljilo. Upornost ozemljitvenega voda in ponikalna upornost ozemljila morata biti v takih mejah, da padec napetosti zaradi toka zemeljskega stika ne presega vrednosti predpisane s tehničnimi predpisi. Vsi kovinski deli električnih postrojev in naprav, ki normalno niso pod napetostjo in ne pripadajo obratovalnim tokokrogom, ob okvari pa bi lahko prišli pod napetost neposredno ali preko električnega loka, so ozemljeni. Zaščitna ozemljitev transformatorske postaje zajema ozemljilo zaščitne ozemljitve, na katerega se vežejo: vsi kovinski deli SN in NN postroja ter ohišje močnostnega transformatorja, 18

23 sekundarni krogi merilnih transformatorjev, kovinski plašči in ekrani energetskih kablov, nevtralni vodnik NN omrežja, če se zaščitna ozemljitev koristi kot združena ozemljitev, ostala ozemljitev, ki lahko vpliva na zmanjšanje skupne upornosti ozemljila, Faradeyeva kletka Zmogljivosti preskusne proge Z navedeno opremo je možno izpolniti naslednje zahteve: Izmenični preskusi: enofazni in trifazni preskusi, preskusne napetosti: V, 50 Hz, preskusni tok do 50 ka pri faktorju delavnosti cosϕ = 0,2. Enosmerni preskusi: preskusne napetosti: V, preskusni tokovi do 35 ka, časovna konstanta od 1 do 20 ms. 19

24 3.2 Merilna proga za visokonapetostne preizkuse MP1 Sestoji se iz NN napajalnega dela (dovodna NN celica in regulacijski transformator), naprav visoke preskusne izmenične napetosti (preskusni transformator), visoke preskusne atmosferske udarne napetosti (Marxov generator), visoke preskusne enosmerne napetosti in naprav za merjenje delnih praznitev NN napajalni del Dovodna NN celica Za napajanje izmenične merilne preskusne proge je namenjena NN celica, ki je nameščena v transformatorskem prostoru laboratorija. Dovod v celico je izveden iz NN zbiralk lastne rabe iz Hidroelektrarne Mariborski otok. Celica je opremljena s taljivimi varovalkami, z nizkonapetostnim močnostnim stikalom s pripadajočo zaščitno opremo in merilno opremo. Izvod iz celice napaja preko dodatnih dveh NN močnostnih stikal regulacijski transformator v preskusnem prostoru. Podatki regulacijskega transformatorja Regulacijski transformator je posebni dvofazni suhi transformator in je namenjen za nastavitev primarne napetosti preskusnega transformatorja in s tem preskusne napetosti. Izveden je kot ovojni regulacijski transformator in ima za odvzemnike toka kovinske drsne kontakte. Tabela 8: Osnovni podatki regulacijskega transformatorja Tip GEg 100/380-1 Msp Primarna napetost 380 V Sekundarna napetost V Primarni tok 276 A Sekundarni tok 200 A Krmilna napetost 230 V, 50 Hz Št. nap. ploščice Masa 850 kg 20

25 3.2.2 Naprave visoke izmenične preskusne napetosti Visokonapetostni transformator Slika 14: Shema visokonapetostnega transformatorja Namen visokonapetostnega transformatorja je proizvodnja preskusne napetosti, to je visoka enofazna izmenična napetost industrijske frekvence. Po principu so ti transformatorji kot vsi ostali, ki transformirajo razpoložljivo NN na željeno VN, le da so prilagojeni laboratorijskim preskušanjem. Tabela 9: Osnovni podatki visokonapetostnega transformatorja Tip transf. primarna napetost Sekundarna napetost Sekundarni tok: PEOI 350/350 A/k 400 V 350 kv -0.3A za čas obratovanja 30h -0.7A za čas obratovanja 10min -skupna masa 5200kg Masa: -masa olja 1960kg Številka nap. tablice

26 Podatki kapacitivnega delilnika C2 Slika 15: Shema kapacitivnega delilnika Napetostni delilnik je namenjen delitvi visoke napetosti, ki jo želimo izmeriti, na manjšo vrednost. Napetostni delilnik v nasprotju z krogelnim iskrilom omogoča zvezni prikaz merjene napetosti. S Tabela 9: Osnovni podatki kapacitivnega delilnika Tip MCF 75/350 P H90 Nazivna napetost 350 kv 100 V Kapacitivnost C 1 =75pF C 2 =270nF Izgubni faktor tanδ <10-4 / Višina 1930 mm / Masa 420 kg 3kg Številka nap. tablice Podatki krogelnega iskrila 0,5 D R 1,5 D 2,0 D D 0,2 D 0,2 D B A 2D X 0,5 D 1,5 D Slika 16: Navpična izvedba krogelnega iskrila Krogelno iskrilo je osnovni instrument za merjenje visokih napetosti in meri temensko vrednost napetosti. Uporablja se za merjenje enosmernih, izmeničnih in udarnih napetosti. V laboratoriju razpolagamo s krogelnim iskrilom s premerom 10 cm. Pogon iskrila je opremljen z motornim pogonom in merilni letvijo za odčitovanje razdalje. 22

27 3.2.3 Naprave visoke preskusne atmosferske udarne napetosti Princip delovanja generatorja preskusne atmosferske udarne napetosti temelji na seštevalnem vezju. Visoko enosmerno napetost, ki je potrebna za obratovanje generatorja in istočasno predstavlja polnilno napetost, zagotavlja usmernik napetosti. Za nastavitev polnilne napetosti služi regulacijski transformator. Za meritev udarne napetosti služi krogelno iskrilo. Marksov generator Tabela 10: Osnovni podatki marksovega generatorja Tip SP 8,8/1000 Vsota polnilnih napetosti, max kv Nazivna energija 8,8 kj Nadomestna (udarna) kapacitivnost 17,5 nf Oblika vala 1,2/50 Število generatorskih stopenj 8 Polnilna napetost 125 kv Polnilna napetost pri delnem obratovanju 100 kv Razmik impulzov 10 s Številka napisne tablice Masa 2200 kg Naprave visoke preskusne enosmerne napetosti Visoka enosmerna napetost je namenjena za preskušanje in za polnjenje udarnih kapacitivnosti v marksovem generatorju. Za proizvodnjo enosmerne napetosti je uporabljen polvalni diodni usmernik, sestavljen iz zaporedne vezave večjega števila diod. Za glajenje usmerjene napetosti je uporabljena paralelna vezava kondenzatorjev. Za meritev enosmerne napetosti je uporabljeno krogelno iskrilo in ohmski napetostni delilnik, sestavljen iz ohmskih uporov. 23

28 Polvalni diodni usmernik Tabela 11: Osnovni podatki diodnega polnovalnega usmernika Tip Polnilna napetost Enosmerni tok Vrsta obratovanja Polariteta Glajenje napetosti polvalni diodni usmernik 92 kv (2x46 kv) 0,5 A trajno pozitivna in negativna proti zemlji kondenzator C=2x35 nf, U=100 kv Uporovni napetostni delilnik Tabela 12: Osnovni podatki uporovnega napetostnega delilnika Uporovni delilnik prestava 1:1000 Nazivna napetost 100 kv Upornost VN strani 100 MΩ Upornost NN strani 100 kω Naprave za merjenje delnih praznitev Za delne praznitve je značilno, da ne povzročijo takojšnjega preboja. V trdih dielektrikih se kot posledica delnih praznitev pojavi erozija, ki povzroči drastično skrajšanje življenjske dobe materiala. Prav zaradi teh vzrokov je nastop delnih praznitev eden izmed zelo pomembnih kriterijev za ocenitev kakovosti dielektrika. Merilno progo za merjenje delnih praznitev sestavljajo: izvor visoke izmenične napetosti opisan pod točko 2, povezovalni kondenzator, merilna impedanca, umerjalni generator in merilna naprava MUT-8. Slika 17: Vezava za meritev delnih praznitev 24

29 Povezovalni kondenzator Visokonapetostni povezovalni kondenzator C k mora imeti kapacitivnost, ki je nekoliko krat večja od kapacitivnosti preskušanca. Namen tega kondenzatorja je odprava motenj. Merilna impedanca Priključitev merilne naprave za merjenje delnih praznitev se izvede preko merilne impedance, ki je priključena v vejo zemlje preskušanca Ca kot na sliki zgoraj ali pa v veji zemlje povezovalnega kondenzatorja. Umerjalni generator Umerjalni generator služi v povezavi z napravo za merjenje delnih praznitev MUT-8 za ugotovitev prenosnih karakteristik in merilne občutljivosti merilnega kroga delnih praznitev. Merilna naprava MUT-8 Merilna naprava za merjenje delni praznitev je zasnovana na osnovi visoke merilne občutljivosti, širokega frekvenčnega pasu in relativno majhnega merilnega pogreška. Naprava omogoča istočasno merjenje naboja posameznih impulzov (impulzni naboj) in naboja zaporedja impulzov v določenem časovnem intervalu (sumarni naboj). Naprava je prirejena za merjenje delnih praznitev po predpisanem standardu SIST IEC

30 4 Projekt 4.1 Splošno V laboratoriju ICEM-TC prihaja do sprememb pri delu. Zato je vedno potrebno hoditi v korak s časom. S tem razlogom je posodobitev opreme laboratorija vedno potrebna. V času opravljanja moje prakse se je pojavila potreba po izdelavi večnamenske merilne mize. Merilna miza se bo lahko uporabljal pri različnih meritvah, kot so, meritev dvopolnih indikatorjev, pri preverjanju pravilnega faznega zaporedja, Večnamenska merilna miza je prenosna miza, namenjena za napajanje visokonapetostnega prenosnega transformatorja, nazivne napetosti 35 kv. Napajan je izvedeno preko trifazne vtičnice. Vklop mize je možen le s ključem, ki je tri poln, tako da prekinja vse tri faze. Merilna miza vsebuje tri inštalacijske odklopnike, preko katerih je izvedeno varovanje naprav. V sami mizi pa se nahajajo trije ločilni transformatorji in štirje nastavljivi transformatorji. Miza vsebuje še en regulacijski transformator kateri nam omogoča fino nastavljanje napetosti. Varovanje merilne mize je izvedeno preko merilne proge 1 (MP1). Na mizi se nahaja tipka za zasilni izklop, katera izklopi celotno merilno progo MP1, preko katere je izvedeno tudi napajanje mize. Celotna miza je narejena tako, da niso transformatorji povezani v kakršnokoli povezavo, ampak so vsi vhodi in izhodi transformatorjev povezani na vrhnji del mize in priklopljeni na puše. Tako je izvedeno zato, da lahko mizo uporabljamo za več različnih vezav oziroma jo lahko uporabljamo pri različnih meritvah. Torej jo lahko uporabljamo za nastavljanje različnih napetosti, če opazujemo dve fazi lahko nastavimo različni fazni zamik med fazami,.. Za lažje predstavljanje, kako miza zgleda, je v prilogah priložen vezalni načrt merilne mize (priloga 1). 26

31 4.2 Ločilni transformator V merilnem pulti so trije ločilni transformatorji. Vloga ločilnih transformatorjev je galvanska ločitev dela vezij, tako da nista neposredno povezana s povezavami in elementi, ampak le preko skupnega polja v transformatorju. Ločilni transformator ima lahko tudi različno prestavno razmerje, a v našem primeru imamo transformatorje s prestavnim razmerjem 1:1. Tabela 13: Osnovni podatki ločilnih transformatorjev: S 1,5 kva f 50 Hz Primar U p 230V I p 7,2A Sekundar U s 230V I s 6,5A Slika 18: Ločilni transformator 27

32 4.3 Nastavljivi transformatorji V merilnem pultu se nahajajo štirje nastavljivi transformatorji. Z njim lahko reguliramo napetost. S pravilno vezavo več nastavljivih transformatorjev pa lahko spreminjamo tudi fazni zamik med dvema fazama, kar pa potrebujemo pri meritvi jasne indukcije. Slika 19: Nastavljivi transformator 4.4 Regulacijski transformator V merilni mizi se nahaja en regulacijski transformator, kateri ima štiri različne izhode. Ta transformator nam služi za fino nastavljanje napetosti. Osnovni podatki transformatorja: Izvedba C S=300VA U p =220V U s =6V, 12V, 24V, 48V 28

33 4.5 Varovanje merilne mize Varovanje elementov ki se nahajajo v merilni mizi in zaščiti naprav katere so priključene na mizo služijo inštalacijski odklopniki ETIMAT 6, C, 6A, 230V. Kateri zagotavljajo da bodo odklopili kadar bo prišlo do napake, zadostuje pa pogoju za varovanje transformatorjev, saj je naziven tok transformatorjev nad 6A. Slika 20: Inštalacijski odklopnik ETIMAT 6A Za varovanje služijo tudi signalne lučke, katere nam omogočajo, da vidimo kdaj je miza pod napetostjo in kdaj ne. Kar pa je tudi zelo pomembno, saj takoj vidimo ali lahko vežemo ali ne. Kajti pogoje za varno delo v laboratoriju je potrebno poskrbeti na več načinov, s tem pa tudi zmanjšamo možnost, da preizkuševalec stori napako zaradi katere bi lahko prišlo do poškodb. Slika 21: Signalna lučka (tlivka) Vsaka merilna miza mora imeti tudi tipko za izklop v sili, saj to je temeljni zaščitni ukrep ki ga moramo zagotoviti. Tipka nam služi, za ročni izklop merilne mize v primeru kakršne koli napake. Ob pritisku na tipko mora biti miza v popolnoma brez napetostnem stanju. V našem primeru je izklop v sili urejen preko merilne proge MP1, na kateri je narejeno vso krmilje, na merilno mizo pa sta le pripeljan signalni kabel, ki je naprej priključen na tipko izklop v sili. Slika 22: Tipka za izklop v sili 29

34 4.6 Napajanje Napajanje je izvedeno preko merilne proge MP1. Narejeno pa je tako, da je vtičnica vezana na MP1. Vtičnica se nahaja v merilnem prostoru. Tako da merilno mizo priključimo preko podaljška, na katerem je na vsaki strani zvezan industrijski vtikač. Tako da lahko merilno mizo, ki je na kolesih,postavimo v nadzornem prostoru. 4.7 Primer uporabe Opisal bom le en primer uporabe, kateri se najpogosteje uporablja v laboratoriju. To je primer jasne indukcije, ki se uporablja pri testiranju faznega preiskuševalca napetosti (dvopolnega indikatorja). Pri tem preizkusu je potrebno med dvema fazama zagotoviti standardiziran fazni zamik, ki je 120. V našem primeru je ta zamik 10 in 60. To lahko zagotovimo z ustrezno vezavo ločilnih in nastavljivih transformatorjev. Za preizkus mora biti elektrodo A (slika 23) naelektrena z dozemno napetostjo (U n max + 8%)/ 3 in elektroda B z dozemno napetostjo (U n max - 8%)/ 3. Med napetostnima izvoroma naj bo prirejena fazna razlika napetosti za 10 v prvem primeru in za 60 v drugem primeru. Dvopolni indikator odziva pravilno, če v primeru, ko je fazni zamik 10 indikator ne posveti, v primeru ko pa je 60 pa indikator posveti. Slika 23: Stojalo za preizkus jasne indukcije 30

35 5 Sklep Najprej bi povedal, da je pri delu v laboratorijih, na prvem mestu varnost pri delu. Ta vrsta dela zahteva absolutno zbranost in pozornost, saj bi lahko že ob najmanjši napaki, poškodovali delovno opremo ali pa tudi sami sebe. Vsekakor pa sem si z delom v laboratoriju nabral veliko izkušenj na področju meritev, prav tako pa sem tudi nadgradil teoretična znanja, ki sem jih dobil v času študija. Predvsem pa sem lahko to znanje uporabljal praktično pri vsakdanjem delu. 31
