1 Alarmni sustavi 07/08 predavanja 10 i 11 Vatrodojava i plinodojava pred.mr.sc. Ivica Kuric

2 Sustavi za dojavu požara -vatrodojava 2

3 Za požar su potrebna sva tri elementa Kisik Zrak koji dišemo sadrži oko 21 % kisika. Vatri je dovoljno samo 16% kisika. Toplina Energija potrebna da podigne temperaturu goriva do točke kod koje se isparavanja mogu zapaliti. Gorivo Neka tvar koja gori. Gorivo može biti čvrsto, tekuće ili plinovito. Većina čvrstih i tekućih tvari pretvara se u paru kod izgaranja. 3

4 Požare klasificiramo prema gorivoj Klasa A Običan zapaljivi ili vlaknasti materijali, kao što je drvo, papir, odjeća, guma, i neke plastike. Klasa B Zapaljive tekućine kao benzin, kerozin, boje, razređivači i propan. Klasa C Električno napajana oprema, kao bijela tehnika, prekidači, razvodne kutije i alati. Klasa D Određeni metali, kao magnezij, titan, sumpor i natrij koji izgaraju na visokoj temperaturi. tvari 4

5 Vrste i brzina širenja požara Prema brzini reakcije požare djelimo na: spora oksidacija jednostavno izgaranje prasak detonacija eksplozija Faktori koji utječu na brzinu širenja vatre površina doticaja goriva s kisikom koncentracija gorive tvari i kisika katalizatori, inhibitori i zagađivači 5

6 Četiri faze razvoja požara 6

7 Javljači detektiraju požar u svim fazama razvoja požara 1. Detektori dima aktivni pasivni ionizacijski optički s projeciranom zrakom 2. Detektori topline detektori fiksne temperature detektori porasta temperature linijski temperaturni detektori bimetalni obnovljivi 3. Detektori plamena ultraljubičasti infracrveni 7

8 Aktivni detektor dima usisavanje dima iz prostora i vođenje ga prema detektoru Komora za analizu: Xenon laserska 8

9 Ionizacijski detektor dima visoka pouzdanost, ali štetan za ljude veličina čestice plina dima od 0,01 do 0,3 μm za detektiranje brzih požara s plamenom, manje čestice gorenja nisu prikladni za područja s velikom vlagom, nečistoćom i prašinom nisu pogodni za kuhinje, grijanje čvrstim gorivom zbog štetnosti izbjegava se primjena u prostorima gdje borave ljudi SKIDANJE I ODVOZ - SAMO OVLAŠTENE USTANOVE nabijene elektrode i radioaktivni izvor (Americij 241) struje reda pa za zrak, 9

10 Optički detektor dima najviše korišten tip detektora raspršena svjetlost / zatamnjenje veličina čestice plina dima od 0,3 do 10 μm bolji u detektiranju sporih, tinjajućih požara, veće čestice gorenja zamjenili ionizacijske u većini aplikacija smetnje pri radu nečistoća, prašina, insekti, vodena para, VF polja, direktna svjetlost nisu pogodni za požare s crnim dimom i velike brzine strujanja zraka 10

11 Optičke barijere -rješenje za muzeje, crkve, skladišta i tvornice detekcija po zatamnjenju pogodni za prostore s visokim stropom i velikom kvadraturom veliki domet, jedna barijera zamjenjuje više točkastih detektora pogodni i za požare s crnim dimom i velike brzine strujanja zraka nisu prikladni za ekstremne uvijete temperature, vlage i prljavštine 11

12 Specijalne aplikacije optičkih detektora laserski detektori s do 100 puta većom osjetljivosti detektiraju požar u fazi tinjanja detektori u ventilacijskim kanalima uzorkovanje zraka kombinirani optičko/termički detektori intelegentni, analogno-adresabilni optički detektori s mogućnosti podešavanja osjetljivosti i kompenzacijom onečišćenja detektori s filterima za loše uvijete rada 12

13 Detektori fiksne temperature za niske prostorije sa smetnjama detekcija na specifičnoj temperaturnoj točki (najčešće o C) pogodni za detekciju požara bez dima i u kojem se očekuje brz porast temperature koriste se za prostore koji nisu pogodni za optičke detektore kuhinje, prašina, vlaga nisu pogodni za prostorije s visokim stropom (>7.5m), prostori gdje se očekuje spori, tinjajući požar te za prostore visokog rizika gdje je potrebna brza detekcija 13

14 Detektori brzine porasta temperature najčešće u kombinaciji s fiksnim detektira brzi rast temperature u prostoriji uzrokovan požarom (oko 9 o C/min) kombinira se s detektorom fiksne temperature brže reagiraju od fiksnih u požarima koji se brzo razvijaju nisu pogodni za prostore s brzim promjenama temperature u normalnom radu (iznad grijačih elementa, peći) razmak između detektora do 15m na ravnom stropu 14

15 Linijski detektori temperature za tunele i kabelske kanale dvožilni kabel s termosjetljivom izolacijom izolacija se na određenoj temperaturi rastopi kratki spoj nakon alarm potrebna zamijena dijela kabela pogodan za polaganje u tunele, kabelske kanale specijalna detekcija s optičkim kabelom koji se uslijed temperature iskrivljuje i mjenja reflektirajući signal 15

16 Točkasta detekcija s temperaturnim sondama detekcija određene fiksne temperature montaža na/u mjesto detekcije prikladni i za sve vremenske uvijete obnovljivi, samoresetirajući 16

17 Infracrveni detektori plamena za požare ugljikovodika i teže uvijete rada reagiraju na energiju infracrvenog zračenja plamena i treperenje plamena u frekv. opsegu 5 do 30Hz posebno osjetljivi na požare ugljikovodika nisu pogodni za požare gorivih metala specijalne vrste IR detektora za detekciju iskre u vanjskim aplikacijama filteri za valne duljine sunčeve svjetlosti smetnje u radu nakupine leda ili vode na detektoru otporniji na zaprljanje i zračenja iz okoline od UV detektora 17

18 Ultraljubičasti detektori plamena za brze požare zapaljivih tekućina i plinova reagiraju na ultraljubičastu komponentu zračenja plamena, valne duljine 0.17 do 0.3 μm za brze požare, detekcija praska pogodni za požare uzrokovane zapaljivim tekućinama i plinovima nisu pogodni za područja s prisutnim zavarivanjem, X-zrakama, kvarcnim lampama KOMBINIRANI IR/UV DETEKTORI specijalne primjene (avioni) 18

19 Sustavi za dojavu požara u prostorima ugroženim od eksplozije Instalacije u Ex izvedbi EX d neprodorni oklop EX p nadtlak EX m zaljevanje čvrstim masama EX o uranjanje u ulje EX q punjenje pjeskom EX e pojačana sigurnost ( bez iskrenja pri radu ) EX ia samosigurnost ( strujni krugovi niskog napona ) EX ib samosigurnost ( isto kao ia uz razliku broja dopuštenih kvarova ) Ex s poseban Područja korištenja : podzemni rudnici ostala mjesta( industrija) 19

20 Centrale za dojavu požara obrađuju i proslijeđuju informacije s javljača zaseban požarni sektor za centralu proslijeđivanje alarmnog signala na mjesto stalnog dežurstva lokalnog ili izdvojenog osim automatskih javljača obaveza spajanja ručnih javljača na evakuacijskim izlazima rezervno napajanje (akumulatori) 72h 20

21 Dodatne mjere zaštite plinodojavne centrale razmještaj plinodojavnih detektora upravljanje ventilacijom napuštanje objekta upravljanje protupožarnim vratima radi odvajanja požarnih sektora upravljanje sustavom gašenja požara vatrodojava može biti i u sklopu kombiniranog protuprovalno/požarnog sustava 21

22 Kompletan sustav za dojavu požara 22

23 Plinodojava

24 Promatrajući izlazni signal, detekcju plina dijelimo na: klasičnu detekciju (koncentracija plina dosegne prag i okida alarm) izlazni signal je proporcionalan koncentraciji plina (4-20mA) Na centrali: prilagođavamo prag okidanja i dodjeljujemo mu: uključivanje ventilacije isključivanje pojedinih uređaja uključivanje uzbunjivanja 24

25 Što detektirati? eksplozivne plinove i pare po zdravlje štetne plinove i pare mjerenje prisutnosti kisika 25

26 Detekcija eksplozivnih plinova i para 26

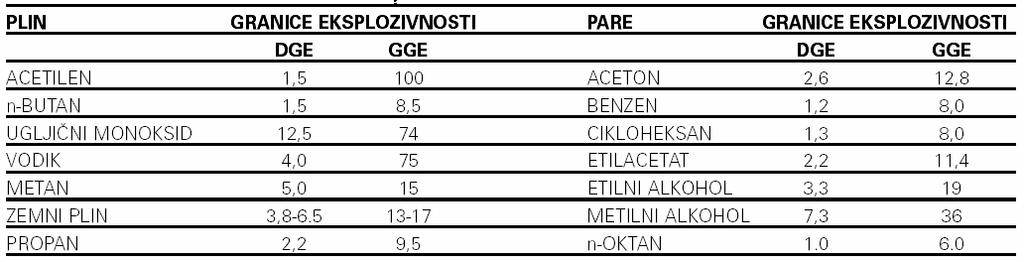

27 Donja i gornja granica eksplozivnosti 27

28 Detekcija zapaljivih plinova i para katalitički užareni grijač poznatog otpora dolaskom plinova i para, oni počnu gorijeti dodatna energija promjena otpora se mjeri mjernim mostom 28

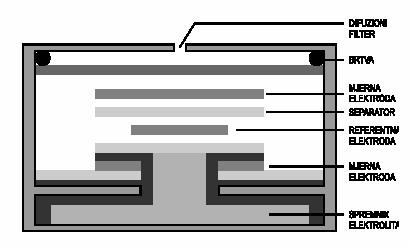

29 Elektrokemijski detektor plin stvara u detektoru kemijsku reakciju oksidacije mjeri se promjena električnih veličina na detektoru Struja izravno proporcionalna koncentraciji plina! 29

30 IC detektori koncentracija određenog plina u smjesi zagrijavanjem plina, tlak raste i pomiče membranu pomak membrane identificira IC detektor 30

31 Kromatografske metode sustav za uzimanje uzorka plin nositelj uzorka (dušik ili vodik) kromatografske kolone (razdvaja uzorak na komponente, različito ih usporava) pojačalo signala pisač 31

32 Koncentracija ppm parts per milion mg/m3 32

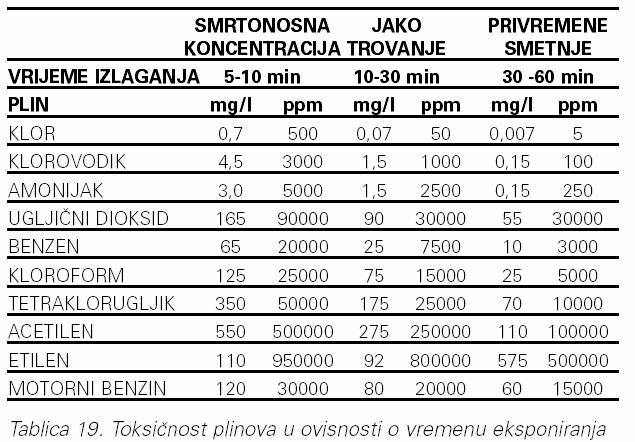

33 Po zdravlje štetni plinovi i pare Koncentraciju plinova štetnih po zdravlje najčešće mjerimo sljedećim tipovima detektora: elektrokemijskim poluvodičkim infracrvenim 33

34 34

35 35

36 Ugljični monoksid i utjecaj na čovjeka Plin bez boje okusa i mirisa! 36

37 Mjerenje prisutnosti kisika normalna koncentracija kisika oko 20,9 % najviše je zastupljen dušik za normalan život 19,5 do 25% više od toga - velika oksidacije (u dodiru sa masnoćom stvara požar) elektrokemijski detektori 37

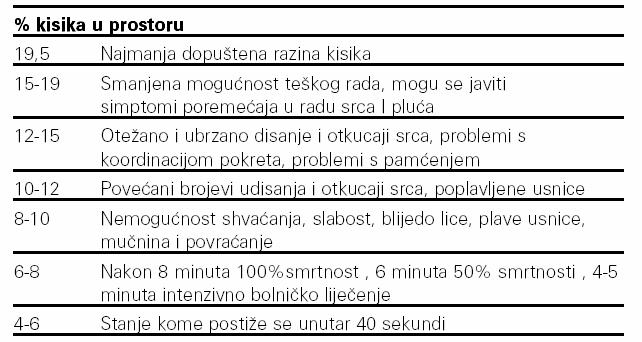

38 Ovisnost koncentracije kisika i utjecaj na čovjeka 38

39 Zahvaljujem na pozornosti! 39
