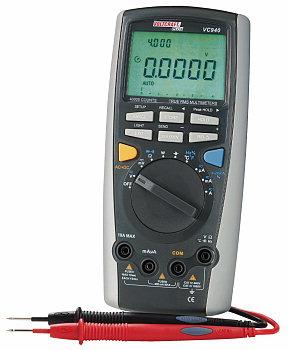

1 N Á V O D N A M O N T Á Ž A P O U Ž Í V A N I E Obj. č: Digitálny multimeter VC 940 Obj. číslo Kapitola Názov 1 Pred spustením - 1 -

2 Prehľad Kontrola pri rozbaľovaní Bezpečnostné informácie Predpisy pre bezpečnú obsluhu Medzinárodné elektrické symboly 2 Oboznamovanie sa Batérie Automatické vypínanie multimetra Automatické vypínanie osvetlenia displeja Indikácia slabej batérie Štruktúra multimetra Otočný prepínač Funkčné tlačidlá Funkcie multimetra a ich zobrazovanie Výber rozsahu Pochopenie zobrazovania na displeji Analógový stĺpcový graf Používanie funkcií MAX MIN 3 Meranie A Meranie napätí B Meranie prúdu C Meranie odporu D Testovanie priechodnosti obvodov E Testovanie diód F Meranie kapacity kondenzátorov G Meranie frekvencie / pracovného cyklu H Meranie teploty I 4~20 ma slučkový prúd ako % odčítanie J Meranie výkonu 4 Funkcie ukladania do pamäte, vyvolávania z pamäte a odosielania Úvod Ukladanie a vymazávanie nameraných hodnôt Vyvolávanie uložených nameraných hodnôt Používanie funkcie odosielania (Send) Pohotovostný režim 5 Zmena štandardných nastavení Úvod Výber z možností pre nastavenie Ukladanie nastavení 6 Údržba A Bežný servis B Výmena poistiek C Výmena batérie 7 Špecifikácie Fyzikálne špecifikácie Bežné špecifikácie Charakteristiky Základné špecifikácie Podrobné špecifikácie presnosti A Jednosmerné (DC) napätie B Striedavé (AC) napätie C Jednosmerný prúd D Striedavý prúd E Odpor F Skúška priechodnosti obvodov G Diódová skúška H Kapacita kondenzátorov I Frekvencia J Teplota v C a F K 4~20mA slučkový prúd L Meranie výkonu Zoznam tabuliek Tabuľka Názov 1-1 Kontrola pri rozbaľovaní - 2 -

3 1-2 Medzinárodné elektrické symboly 2-1 Voľby otočným prepínačom 2-2 Tlačidlá funkcií 2-3 Funkcie a ich zobrazenie na displeji 2-4 Charakteristiky displeja 5-1 Voľba nastavení Zoznam obrázkov Obrázok Názov 2-1 Štruktúra multimetra 2-2 Charakteristiky displeja 3-1 Meranie napätia 3-2 Meranie prúdu 3-3 Meranie odporu 3-4 Skúška priechodnosti obvodov 3-5 Diódová skúška 3-6 Meranie kapacity kondenzátorov 3-7 Meranie frekvencie / pracovného cyklu 3-8 Meranie teploty 3-9 Meranie výkonu 6-1 Výmena poistky 6-2 Výmena batérie Kapitola 1 Pred spustením Prehľad Tento návod na prevádzku obsahuje bezpečnostné inštrukcie a varovania. Príslušné informácie si dôkladne preštudujte a prísne dodržiavajte všetky výstrahy a upozornenia. Varovanie Aby ste zabránili úrazu elektrickým prúdom alebo zraneniu, pred použitím multimetra si dôkladne prečítajte "Bezpečnostné informácie" a "Pokyny pre bezpečnú obsluhu". Digitálny multimeter VC940 (tu ďalej uvádzaný aj ako "merač") je prístroj s počítaním do cyklov, príjemnej konštrukcie a má automatické nastavovanie rozsahu. Tento merač má analógový stĺpcový graf, ACV & ACA True RMS a ochranu pred preťažením v celom rozsahu. Tento merač nemeria len striedavé napätie a prúd, jednosmerné napätie a prúd, odpor, kapacitu, teplou, frekvenciu, diódy, kontinuitu 4 ~ 20 ma slučku, Max/Min, no má tiež zobrazovanie slabej batérie, ukladá, vyvoláva a uchováva dáta a má automatické vypínanie. Kontrola pri rozbaľovaní Otvorte škatuľu a vyberte multimeter. Skontrolujte položky uvedené v tabuľke 1-1a porovnajte so skutočným stavom, či niečo nechýba. Tabuľka 1-1: Kontrola po rozbalení Položka Popis Množstvo 1 Anglický návod na používanie 1 ks 2 Testovacie vodiče 1 pár 3 Teplotná sonda s bodovým kontaktom typu K (chróm, nikel, silikón) (vhodná len na meranie teploty pod ks 5 Krokodílky 1 ks 6 Prepojovací kábel RS232C 1 ks 7 CD-Rom (Inštalácia, obsluha a softvér na prepojenie zariadenia s počítačom) 1 ks 8 9 V batéria (NEDA 1604, 6F22, 006P) 1 ks 9 Sieťový adaptér 1 ks V prípade, že niektorá položka zo zoznamu chýba, oznámte to ihneď predajcovi. Bezpečnostné informácie Tento merací prístroj vyhovuje požiadavkám štandardov IEC61010 pre bezpečné meranie: v stupni znečistenia 2, prepäťová kategória CAT. III 1000 V, CAT _ 6000 V) a dvojitá izolácia. CAT. III: Distribučná úroveň, pevná inštalácia s menšími prechodovými prepätiami než CAT. IV - 3 -

4 CAT._: Primárna napájacia úroveň, vzdušné vedenia, káblové systémy, atď. Tento merač používajte len tak, ako je uvedené v tomto návode, v opačnom prípade môže byť narušená jeho úroveň ochrany. V tomto návode Varovanie identifikuje stavy a akcie, ktoré môžu pre obsluhu predstavovať ohrozenie alebo ktoré môžu poškodiť merač alebo testované zariadenie. Upozornenie identifikuje informácie, ktorým musí obsluha venovať pozornosť. Medzinárodné elektrické symboly použité na tomto merači a v tomto návode na používanie, sú vysvetlené na strane XX. Pravidlá pre bezpečnú prevádzku Varovanie Aby ste sa vyhli možnému úrazu elektrickým prúdom alebo možnému poškodeniu prístroja alebo testovaného zariadenia, musíte dodržiavať tieto pokyny: Pred použitím multimetra skontrolujte jeho puzdro. Merač nepoužívajte, ak je poškodený alebo ak je demontované puzdro (alebo jeho časť). Kontrolujte, či nemá praskliny alebo či mu nechýbajú plastové diely. Venujte pozornosť izolácii okolo konektorov. Skontrolujte testovacie vodiče, či nemajú poškodenú izoláciu. Skontrolujte kontinuitu testovacích vodičov. Poškodené testovacie vodiče nahraďte novými s identickým číslom modelu alebo s identickými elektrickými parametrami. Do merača neprivádzajte vyššia ako nominálne napätie, ktoré je na ňom naznačené medzi svorkami alebo medzi svorkou a uzemnením. Otočný prepínač musí byť v správnej pozícii a počas merania nikdy nemeňte rozsah, pretože môžete merač poškodiť. Ak merač pracuje pri efektívnom napätí nad 60 V v DC alebo 30 V efektívnych v AC, musíte byť zvlášť opatrný, pretože tu hrozí úraz elektrickým prúdom. Na svoje merania používajte správne svorky, funkcie a rozsah. Ak meraná hodnota nie je známa, použite maximálnu meraciu pozíciu. Nepoužívajte ani neskladujte multimeter v miestach s vysokou teplotou, vlhkosťou, vo výbušnom alebo horľavom prostredí alebo v miestach so silným magnetickým poľom. Vlhký merač sa môže poškodiť. Pri používaní testovacích vodičov majte prsty umiestnené za chráničmi. Pred testovaním odporu, kontinuity a diód odpojte prúd a vybite všetky vysokonapäťové kondenzátory. Pred meraním prúdu skontrolujte poistky merača a pred jeho pripojením do obvodu vypnite prúd. Ak sa na displeji objaví indikátor slabej batérie, ihneď ju vymeňte. So slabou batériou môže merač namerať nesprávne hodnoty, ktorých následkom môže dôjsť k zásahu elektrickým prúdom a ku zraneniam osôb. Pri servise merača používajte len náhradné diely s tým istým číslom modelu alebo identickými elektrickými parametrami. Vnútorný elektrický obvod merača nesmie byť svojvoľne menený; v opačnom prípade hrozí poškodenie prístroja alebo zranenie osôb. Na čistenie povrchu merača po servise používajte len mäkkú handričku navlhčenú riedeným saponátom. Aby ste predišli korózii alebo poškodeniu merača, ne jeho čistenie nepoužívajte žiadne abrazívne čistiace prostriedky ani rozpúšťadlá. Tento multimeter je určený na používanie v interiéroch. Ak merač nepoužívate, vypnite ho a ak ho nebudete používať dlhšie, vyberte z neho batériu. Pravidelne kontrolujte batériu, pretože po určitej dobe používania môže začať tiecť. Ak zistíte, že batéria tečie, ihneď ju vymeňte. Tečúca batéria môže multimeter poškodiť. Medzinárodné elektrické symboly Symboly používané na tomto merači a v tomto návode, sú vysvetlené v tabuľke 1-2. Kapitola 2 AC alebo DC (striedavý alebo jednosmerný prúd/napätie) Uzemnenie Dvojitá izolácia Varovanie. Pozri návod na používanie Slabá zabudovaná batéria Vyhovuje štandardom Európskej únie Oboznamovanie sa s multimetrom - 4 -

5 Zapnutie multimetra Merač zapnite tak, že otočíte otočným prepínačom z polohy OFF na akékoľvek nastavenie. Batérie Tento merač používa jednu 9 V batériu (NEDA 1604, 6F22, 006P). V nasledujúcich odsekoch sú popísané určité techniky, slúžiace na šetrenie energie z batérie. Automatické vypínanie Ak ste počas nastaveného času nepotočili otočným prepínačom a ani ste nestlačili žiadne tlačidlo, merač sa automaticky vypne. V tomto režime "Sleep" sa po stlačení modrého tlačidla alebo po otočením otočným prepínačom merač zapne. Merač sa vráti ku zobrazeniu zvolenej funkcie zapnutej rotačným prepínačom a všetky predtým aktivované funkcie sa zrušia. Toto automatické vypínanie je nastavené na 30 minút. V menu Setup (viď kapitolu 5) si môžete tento čas nastaviť (na 10, 20, 30 minút alebo OFF. Ak nastavíte merač na OFF, tento sa vypne len ak pretočíte otočný prepínač na OFF, alebo ak bude slabá batéria. Automatické vypínanie osvetlenia displeja Stlačením tlačidla LIGHT sa svetlo zapne a opätovným stlačením LIGHT sa vypne. Stlačením SELECT si môžete zvoliť úroveň osvetlenia (slabú alebo silnú). V menu Setup (pozri kapitolu 5) si môžete zvoliť čas pre automatické vypínanie osvetlenia (10, 20, 30 sekúnd alebo OFF). Ak nastavíte OFF, funkcia osvetlenia bude deaktivovaná. Indikácia slabej batérie Ikona batérie v ľavom hornom rohu displeja vás upozorňuje, že batéria je slabá a treba ju vymeniť. Varovanie Aby ste predišli chybným meraniam so slabou batériou, ktoré môžu viesť ku úrazu elektrickým prúdom alebo ku zraneniam, batériu vymeňte hneď, ako sa táto ikona objaví. Štruktúra multimetra Na obrázku 2-1 môžete vidieť štruktúru multimetra 1. LCD displej 2. Funkčné tlačidlá 3. Otočný prepínač 4. Vstupné svorky Obrázok 2-1: Štruktúra merača Otočný prepínač Zapnite merač otočením prepínača na akúkoľvek funkciu. Merač zobrazí štandardné zobrazenie pre zvolenú funkciu. Toto zobrazenie môže byť tiež ovplyvnené niektorými voľbami zvolenými v režime Setup. Pomocou modrého tlačidla si zvoľte akúkoľvek funkciu z otočného prepínača (označenú modrými písmenami). Ak otočíte prepínačom z jednej funkcie na druhú, na displeji sa objaví táto nová funkcia. Voľby tlačidlom urobené pre jednu funkciu sa na ďalšiu funkciu neprenášajú. V tabuľke 2-1 sú popísané všetky pozície otočného prepínača. Tabuľka 2-1: Výbery pomocou otočného prepínača - 5 -

6 Pozícia otočného Funkcia otočného prepínača prepínača OFF Vypína multimeter Žiadna Meranie DC (jednosmerného) napätia Žiadna Funkcia modrého tlačidla Meranie AC (striedavého) napätia Meranie milivoltov DC Meranie odporu Žiadna Meranie frekvencie Meranie frekvenčného signálu pracovného cyklu Diódový test Test kontinuity Meranie kapacity Žiadna Meranie teploty v stupňoch C Meranie teploty v F Meranie AC alebo DC prúdu (400 µa, 4000 µa) Prepína medzi AC a DC prúdom Meranie AC alebo DC prúdu (40 ma, 400 ma) Meranie AC alebo DC prúdu (10 A) Prepína medzi AC a DC prúdom 4-20 ma prúd slučky ako % odčítania Prepína medzi AC a DC prúdom Funkčné tlačidlá Tieto tlačidlá aktivujú funkcie, ktoré rozširujú funkcie zvolené otočným prepínačom. Tieto tlačidlá sú uvedené v tabuľke 2-2. Stlačte toto tlačidlo raz a dostanete sa ku hlavnej funkcii (napríklad STORE). Ak si chcete sprístupniť prvú prídavnú funkciu tlačidla (napríklad RECALL), tlačte toto tlačidlo dlhšie ako 1 sekundu. Táto rozšírená funkcia sa objaví nad alebo vľavo od príslušných kláves. Ak si chcete sprístupniť druhú prídavnú funkciu, stlačte opäť toto tlačidlo. Objaví sa druhá prídavná funkcia vpravo nad príslušnými klávesmi. Tlačidlá RANGE a EXIT majú len jednu prídavnú funkciu. Tabuľka 2-2: Funkčné tlačidlá Tlačidlo Popis Metóda sprístupnenia - 6 -

7 Funkcia rozsahu: Opustite "Auto" a prejdite na rozsah "Manual", zvoľte si nasledujúci vstupný rozsah. Vráťte sa ku "Auto", "Auto" je štandardné nastavenie Funkcia Setup: Prejdite na výber "Setup", na displeji sa objaví "Set". V režime Setup sa každým stlačením tlačidla "Setup" posuniete na nasledujúcu voľbu Funkcia Store: Ukladá aktuálnu nameranú hodnotu. Funkciu opustite stlačením EXIT Funkcia Recall: Vyvolá uloženú hodnotu. Túto funkciu zrušte stlačením EXIT. Funkcia Setup: V režime Setup si stlačením zvoľte OFF pri výbere HIGH a LOW Funkcia "Hold" (podržanie): Stlačte HOLD, čím zmrazíte zobrazovanú hodnotu. Stlačením EXIT displej uvoľnite Funkcia "Peak Hold" (podržanie špičky): Stlačením vstúpte do funkcie "Peak Hold". Stlačením EXIT ju opustite. v Setup každým stlačením si volíte číslicu, ktorú chcete upraviť. stlačením v režime "Recall" aktivujete funkciu "Send". v režime "Store" stlačením prepnite na vymazanie všetkých uložených hodnôt alebo spustite ukladanie hodnôt od aktuálneho čísla indexu. Stlačením ukončíte niektoré funkcie tlačidla. Stlačením zapnite osvetlenie. Je možné prepínať medzi osvetlením "1" a "2" a opustiť túto funkciu stlačením tohto tlačidla. Po opustení funkcie osvetlenia je potrebné opäť stlačiť a podržať toto tlačidlo dlhšie ako 1 sekundu, čím opäť zapnete osvetlenie. Stlačte na zobrazenie max., min. a priemerných hodnôt. Stlačením EXIT ho opustíte a vrátite sa do aktuálneho režimu merania Stlačením môžete vyslať dáta, vypnutie režimu AUTO. Primárny displej zobrazuje "SEND". Opustite stlačením EXIT. V režime "Setup" znižuje hodnotu funkcie; V režime "Recall" sa po každom stlačení vrátite späť na predtým uložené odčítanie (hodnoty; V režime "Store" každým stlačením skrátite o sekundu interval ukladania. Opustite stlačením EXIT. Stlačením sa dostanete do relatívneho režimu, na primárnom displeji sa zobrazí trojuholník. Ľavý sekundárny displej zobrazuje aktuálne namerané hodnotu. Pravý sekundárny displej zobrazuje súčasne nameranú hodnotu. Primárny displej súčasnú nameranú hodnotu mínus uložená hodnota. Stlačením EXIT opustite relatívny režim. V režime "Setup" každé stlačenie zvýši funkciu. V režime "Recall" každé stlačenie vyvolá nasledujúcu uloženú hodnotu. V režime "Store" každé stlačenie predĺži o sekundu interval ukladania do pamäte. Raz stlačte tlačidlo Stlačte tlačidlo na dlhšie ako 1 sekundu Stlačte tlačidlo raz. Stlačte tlačidlo na dlhšie ako 1 sekundu Po vstupe do režimu Setup stlačte tlačidlo raz. Stlačte toto tlačidlo raz. Stlačte a podržte tlačidlo dlhšie ako 1 sekundu. Jedným stlačením tohto tlačidla prejdite do režimu "Setup", "Recall" alebo "Store". Stlačte tlačidlo raz. Stlačte toto tlačidlo na dlhšie ako 1 sekundu. Stlačte toto tlačidlo raz. Stlačte toto tlačidlo na dlhšie ako 1 sekundu. Po vstupe do režimu MODE stlačte raz. Stlačte toto tlačidlo raz. Stlačte a podržte toto tlačidlo dlhšie ako 1 sekundu

8 Žlté tlačidlo Modré tlačidlo V režime merania AC stlačením tohto tlačidla zobrazíte hodnotu AC+DC True RMS na primárnom displeji a na sekundárnom "AC+DC". Použite modré tlačidlo na výber akejkoľvek alternatívnej funkcie otočného prepínača (označenej modrými písmenami). Stlačením a podržaním tohto tlačidla počas zapínania merača ho prepne na 4000 odčítaní. Ak je merač v režime merania 4000 odčítaní, je rýchlejší. Po tom, čo merač prejde z automatického vypnutia na zapnutie alebo po vypnutí a zapnutí, vráti sa do normálneho merania (40000 odčítaní). Stlačte toto tlačidlo raz. Stlačte toto tlačidlo raz. Funkcie multimetra a ich zobrazovanie Tabuľka 2-3 ukazuje prepojenie funkcií a ich zobrazovania Funkcia Primárny displej Pravý sekundárny displej Ľavý sekundárny displej DCV Hodnota testovaného DC Bez zobrazenia Plný rozsah: 4,40,400,1000 napätia ACV Hodnota testovaného AC Hodnota test. frekvencie: Plný rozsah: 4,40,400,750 napätia 45kHz-400kHz DCmV Testovanie DCmV hodnoty Bez zobrazenia Plný rozsah: 400 Ω Hodnota testovaného odporu Bez zobrazenia Plný rozsah: 400,4,40,400,4,40 Hodnota testovaného odporu Bez zobrazenia Hodnota plného rozsahu: 400 Hodnota testovaného odporu Bez zobrazenia Plný rozsah: 4 Hz Hodnota testovanej frekvencie Bez zobrazenia Plný rozsah: 40,400,4,40,400,4,40,400 Hodnota testovanej kapacity Bez zobrazenia Plný rozsah: 40,400,4,40,400,4,40 Testovaná hodnota Bez zobrazenia 1000 Testovaná hodnota Bez zobrazenia 1832 DCµA Testovaná hodnota DCµA - Plný rozsah: 400,4000 ACµA Testovaná hodnota ACµA Hodnota testovanej frekvencie: Plný rozsah: 400, kHz-10 khz DCmA Testovaná hodnota DCmA Bez zobrazenia Plný rozsah: 40,400 ACmA Testovaná hodnota ACmA Hodnota testovanej frekvencie: Plný rozsah: 400, kHz-10 khz DCA Testovaná hodnota DC prúdu Bez zobrazenia ACA Testovaná hodnota AC prúdu Hodnota testovanej frekvencie: Plný rozsah: 4,40,400,750 45kHz-10 khz w Testovaná hodnota účinníka Účinník Hodnota účinníka STO Odčítanie nameraného prúdu Hodnota zodpovedajúca Zvyšovanie indexného čísla o 1. indexnému číslu RCL Vyvolaná hodnota z pamäte Celkový počet uložených Indexné číslo: no hodnôt MAX MIN Kap. 2 Oboznamovanie - Používanie MAX MIN Teraz nameraná hodnota mínus hodnota uložená v pamäti Hodnota uložená v pamäti Aktuálna nameraná hodnota Výber rozsahu Stlačením RANGE si vyberte fixný rozsah alebo funkciu automatického rozsahu. Automatický rozsah (na displeji je vypísané AUTO) je zvolený vždy pri voľbe novej funkcie. V automatickom rozsahu si merač volí najnižšie možný vstupný rozsah čo zabezpečí, že odčítané hodnoty budú mať maximálne rozlíšenie. Ak je AUTO už zapnuté, stlačením RANGE prejdete na rozsah MANUAL v súčasnom rozsahu, Nasledovný manuálny rozsah si môžete zvoliť vždy po stlačení RANGE. Ak sa chcete vrátiť k automatickému rozsahu, stlačte EXIT. Uvedomte si, že pri funkcii REL nemáte žiaden manuálny rozsah

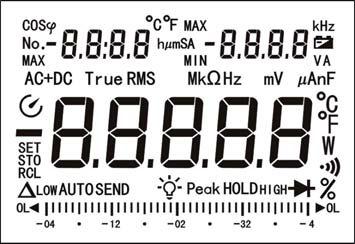

9 Porozumenie displeju Funkcie zobrazovania sú uvedené na obrázku 2-2 a popísané v tabuľke 2-4. Obr. 2-2: Funkcie displeja Tabuľka 2-4: Funkcie displeja Číslo Symbol Význam MAX Zobrazené maximálne odčítanie 1 MIN Zobrazené minimálne odčítanie AVG Zobrazená priemerná hodnota odčítaní 2 No Poradie odčítania 3 C (štandardne) alebo F 4 HµmS H: hodiny µ : Mikro m: Minúty (mili) S: Sekundy 5 - Indikuje záporné hodnoty 6 Batéria je slabá. Varovanie: Aby ste predišli chybným odčítaniam, ktoré by mohli viesť k úrazu elektrickým prúdom alebo k zraneniu osôb, vymeňte batériu hneď po tom, ako sa tento symbol objaví. 7 SET Funkcia "Setup" je zapnutá. 8 TrueRMS Indikátor efektívnej hodnoty. 9 AC+DC Pre DCV a DCA funkcie reprezentuje odčítanie celkovú efektívnu hodnotu z AC a DC meraní. Ω, kω, MΩ Ω: Ohm. Jednotka odporu. kω: Kiloohm. 1 x 10 3 alebo ohmov. MΩ: Megaohm: 1 x 10 6 alebo ohmov. Hz, khz, MHz Hz: Hertz. Jednotka merania frekvencie v cykloch za sekundu khz: Kilohertz. 1 x 10 3 alebo hertzov MHz: Megahertz. 1 x 10 6 alebo hertzov 10 mv, V V: Volty. Jednotka napätia. mv: Milivolty. 1 x 10-3 alebo 0,001 voltu. µa, ma, A A: Ampéry. Jednotka prúdu. ma: Miliampéry. 1 x 10-3 alebo 0,001 ampéra. µa: Mikroampéry. 1 x 10-6 alebo 0, ampéra. nf, µf, mf Farad: Jednotka kapacity nf: Nanofarad. 1 x 10-9 alebo 0, faradu µf: Mikrofarad. 1 x 10-6 alebo 0, faradu mf: Milifarad. 1 x 10-3 alebo 0,001 faradu. 11 Funkcia automatického vypínania je zapnutá. 12 Test priechodnosti obvodov 13 STO Ukladanie dát je zapnuté RCL Vyvolávanie dát z pamäte je zapnuté 14 Zapnutý je relatívny režim, zobrazujúci aktuálnu hodnotu mínus uložená hodnota. 15 LOW Indikátor limitu pre najnižšie nastavenie. HIGH Indikátor limitu pre najvyššie nastavenie. 16 AUTO Merač je v režime automatického rozsahu, v ktorom si automaticky volí rozsah s najlepšou rozlišovacou schopnosťou. 17 SEND Prebieha výstup dát

10 18 Funkcia osvetlenia displeja je zapnutá. 19 HOLD Režim zmrazenia nameraných hodnôt je aktívny. PEAK Režim zmrazenia maximálnych hodnôt je aktívny. 20 HOLD 21 Test diódy. Signál frekvencie pracovného cyklu. 22 % Slučkový prúd 4-20 ma ako % odčítanie. 22 Vstupná hodnota je pre zvolený rozsah príliš vysoká. Analogue Bar Zabezpečuje analógovú indikáciu aktuálneho vstupu, rýchla odozva. 23 Graph Analógový stĺpcový graf Tento stĺpcový graf poskytuje analógovú indikáciu meraného vstupu. U väčšiny funkcií merania sa tento stĺpcový graf aktualizuje 10 x za sekundu. Používanie funkcie MAX MIN Režim MAX MIN ukladá minimálne (MIN) a maximálne (MAX) vstupné hodnoty. Ak sa vstup dostane pod uloženú minimálnu hodnotu alebo nad uloženú maximálnu hodnotu, merač pípne a túto novú hodnotu uloží do pamäte. Stlačte MAX MIN, čím prejdete do režimu MAX MIN. Vzorkovací čas je každé 2 sekundy. Maximálne odčítanie a MAX hodnota sú zobrazené na ľavom sekundárnom displeji. Minimálne odčítanie a MIN hodnota sú zobrazené na pravom sekundárnom displeji. Primárny displej zobrazuje maximálnu hodnotu aktuálneho merania. Druhým stlačením MAX MIN sa súčasná nameraná hodnota objaví na ľavom sekundárnom displeji. Minimálne odčítanie a MIN sa zobrazí na pravom sekundárnom displeji. Primárny displej bude zobrazovať maximálnu hodnotu. Tretím stlačením MAX MIN sa súčasná nameraná hodnota objaví na ľavom sekundárnom displeji. Maximálne odčítanie a MAX sa zobrazí na pravom sekundárnom displeji. Primárny displej bude zobrazovať minimálnu hodnotu. Každým následným stlačením MAX MIN budete prechádzať cez tieto tri vyššie uvedené režimy. Tento režim opustíte stlačením EXIT. Stlačením HOLD môžete tiež zastaviť aktualizáciu odčítania hodnôt. Režim MAX MIN sa môže využívať len režime manuálneho nastavovania rozsahu. Kapitola 3 Merania Úvod Kapitola 3 vysvetľuje, ako robiť merania. Väčšina meracích funkcií môže byť zvolená pomocou otočného prepínača. Zatiaľ čo písmená a symboly identifikujú primárne funkcie, modré písmená a symboly identifikujú alternatívne funkcie. Stlačením BLUE si môžete tieto alternatívne funkcie sprístupniť. A. Meranie napätí Obrázok 3-1 Meranie napätia Pozor! Aby ste zabránili svojmu zranenie alebo poškodeniu merača, nikdy sa nepokúšajte o meranie napätí vyšších ako 1000 V, i keď údaje môžete získať. Pre meranie napätia nastavte merač tak, ako je to uvedené na obr. 3-1 a postupujte nasledovne. 1. Vložte červený testovací vodič do V svorky a čierny testovací vodič do COM svorky. 2. Nastavte otočný prepínač na alebo alebo 3. Pripojte testovacie vodiče cez meraný objekt. 4. Nameraná hodnota sa objaví na displeji. AC merania zobrazia efektívnu hodnotu DC merania zobrazia efektívnu hodnotu sínusovej vlny. Ak je zvolená ACV funkcia, môžete stlačiť žlté tlačidlo a uvidíte na primárnom displeji efektívnu hodnotu AC + DC. Ak chcete toto meranie opustiť, stlačte tlačidlo EXIT. Tlačidlo BLUE bude cyklovať medzi frekvenciou a pracovným cyklom

11 Poznámka Pri meraní napätia merač pracuje ako 10MΩ (a) alebo 2,5 GΩ impedancia paralelne s obvodom. Tento zaťažovací efekt môže spôsobiť v obvodoch s vysokou impedanciou meracie chyby. Vo väčšine prípadov sú tieto chyby zanedbateľné (0,1% alebo menej), ak je impedancia obvodu 10 kω alebo nižšia. Špeciálnu pozornosť treba venovať meraniam vysokých napätí. Po skončení merania napätia odpojte testovacie vodiče od testovaného obvodu a vyberte tieto vodiče zo vstupných svoriek merača. B. Meranie prúdu Obrázok 3-2: Meranie prúdu Pozor Ak sa poistka počas merania prepáli, merač sa môže poškodiť alebo obsluha zraniť. Aby ste zabránili možnému poškodeniu merača alebo testovaného predmetu, pred meraním prúdu skontrolujte poistky merača. Na meranie používajte správne svorky, funkcie a merací rozsah. Nikdy nezapájajte testovacie vodiče paralelne s obvodom alebo zariadením, keď sú testovacie vodiče zastrčené v prúdových svorkách. Pri meraní AC alebo DC prúdu, nastavte merač ako na obrázku 3-2 a postupujte nasledovne: 1. Vypnite prúd obvodu. Vybite všetky vysokonapäťové kondenzátory. 2. Zapojte červený testovací vodič do svorky maµa alebo A a čierny testovací vodič do svorky COM. 3. Ak použijete svorku A, nastavte otočný prepínač do pozície A. Ak použijete svorku maµa, nastavte otočný prepínač na µa pre prúd pod µa alebo na ma pre prúd nad µa. 4. Merania DC sú nastavené štandardne, ak chcete merať AC prúd, stlačte modré tlačidlo. 5. Otvorte obvod pre meranie, Priložte červený testovací vodič ku kladnej strane prerušenia a hrot čierneho testovacieho vodiča k zápornej strane prerušenia. Obrátenie testovacích vodičov spôsobí nameranie negatívnej hodnoty, merač sa však nepoškodí. 6. Zapnite prúd obvodu a odčítajte hodnotu z displeja AC merania zobrazia efektívnu hodnotu DC merania zobrazia efektívnu hodnotu sínusovej vlny. 7. Vypnite prúd obvodu a vybite všetky vysokonapäťové kondenzátory. Odpojte merač a uveďte obvod do normálnej prevádzky. Poznámky Ak je meraná hodnota neznáma, nastavte maximálnu pozíciu merania a krok po kroku znižujte rozsah, kým nedostanete uspokojivý výsledok Ak je meraný prúd rovný alebo nižší ako 5A, možné je aj kontinuálne meranie. Ak je meraný prúd v rozsahu od 5A do 10A, kontinuálne meranie musí byť rovné alebo kratšie ako 10 sekúnd a interval musí byť dlhší ako 15 minút. Po skončení merania prúdu rozpojte spojenie medzi testovacími vodičmi a testovaným obvodom a testovacie vodiče vytiahnite zo svoriek merača

12 C. Meranie odporu Obrázok 3-3: Meranie odporu Pozor Aby ste sa ochránili pred zranením, nikdy sa nepokúšajte o privedenie napätia vyššieho ako 60 V DC alebo 30 V efektívnych AC. Aby ste predišli možnému poškodeniu merača alebo testovaného zariadenia, vypnite pred meraním odporu prúd a vybite všetky vysokonapäťové kondenzátory. Pri meraní odporu nastavte merač ako je na obr. 3-3 a postupujte nasledovne: 1. Zapojte červený testovací vodič do svorky Ω a čierny do svorky COM. 2. Otočný prepínač nastavte na Ω a režim merania si zvoľte stlačením tlačidla BLUE. 3. Pripojte testovacie vodiče k testovanému zariadeniu Nameraná hodnota sa objaví na displeji. Tlačidlo BLUE môžete cyklovať medzi odporom kontinuitou a diódovým testom. Poznámky: Pri meraní nízkeho odporu môžu testovacie vodiče pridať 0,1 Ω až 0,2 Ω chybu merania odporu. Testovacie vodiče si odskúšajte tak, že sa hrotmi dotknite a odčítajte odpor vodičov. Ak treba, stlačte REL_ a merač túto hodnotu automaticky odpočíta. Pri meraní vysokého odporu (>1MΩ) je normálne počkať niekoľko sekúnd, kým sa hodnota na displeji ustáli. Aby ste dostali presné hodnoty, použite čo najkratšie testovacie vodiče. Ak odčítanie odporu so skrátenými testovacími vodičmi je menšie alebo rovné 0,5Ω, skontrolujte či nie sú uvoľnené vodiče, či ste nezvolili nesprávnu funkciu alebo hľadajte iné príčiny. Ak je na LCD displeji OL znamená to, že obvod môže byť prerušený alebo že testovaný odpor je vyšší ako maximálny rozsah merača. Po skončení merania odpojte testovacie vodiče od meraného zariadenia a tiež ich vytiahnite zo svoriek merača. D. Testovanie priechodnosti obvodov Obrázok 3-4. Testovanie priechodnosti obvodov Pozor Aby ste sa ochránili pred zranením, nikdy sa nepokúšajte o privedenie napätia vyššieho ako 60 V DC alebo 30 V efektívnych AC. Aby ste predišli možnému poškodeniu merača alebo testovaného zariadenia, vypnite pred meraním priechodnosti obvodov prúd a vybite všetky vysokonapäťové kondenzátory. Pri meraní priechodnosti obvodov nastavte merač ako je na obr. 3-4 a postupujte nasledovne: 1. Zapojte červený testovací vodič do svorky Ω a čierny do svorky COM. 2. Nastavte otočný prepínač na, stlačte tlačidlo BLUE pre voľbu režimu merania a pripojte testovacie vodiče na testované zariadenie 3. Ak nie je obvod prerušený, t.j. ak bude testovaný odpor menší alebo rovný 50 Ω bzučiak bude nepretržite bzučať. Modrým tlačidlom môžete prechádzať cez testovanie odporu, priechodnosti obvodov a diódy

13 Poznámky Napätie prerušeného obvodu okolo -1,2 V a rozsah 400 Ω meracieho rozsahu. Po skončení merania odpojte testovacie vodiče od meraného zariadenia a tiež ich vytiahnite zo svoriek merača. E. Testovanie diód Obrázok 3-5: Testovanie diód Pozor Aby ste sa ochránili pred zranením, nikdy sa nepokúšajte o privedenie napätia vyššieho ako 60 V DC alebo 30 V efektívnych AC. Aby ste predišli možnému poškodeniu merača alebo testovaného zariadenia, vypnite pred meraním diód prúd a vybite všetky vysokonapäťové kondenzátory. Diódový test používajte na testovanie diód, tranzistorov a ostatných polovodičových zariadení. Diódový test vysiela prúd cez spoj polovodiča, potom meria pokles napätia cez tento spoj. Pokles na dobrom polovodiči je 0,5 V až 0,8 V. Ak chcete testovať diódu mimo obvod, nastavte merač ako na obrázku 3-5 a postupujte nasledovne: 1. Zapojte červený testovací vodič do svorky Ω a čierny do svorky COM. 2. Nastavte otočný prepínač na, stlačte tlačidlo BLUE pre voľbu režimu merania. 3. Pre meranie poklesu priepustného napätia na akomkoľvek polovodiči zapojte červený testovací vodič na anódu a čierny testovací vodič na katódu. Polarita červeného testovacieho vodiča je "+", zatiaľ čo čierneho je "-". Nameraná hodnota sa objaví na displeji. Modrým tlačidlom môžete prechádzať cez testovanie odporu, priechodnosti obvodov a diódy. Poznámky V obvode by mala mať dobrá dióda pokles napätia v priepustnom smere 0,5 V až 0,8 V; opačný pokles napätia sa môže odlišovať v závislosti od odporu spojov medzi meracími hrotmi. Pripojte testovacie vodiče k správnym svorkám. Ak je na LCD displeji OL, znamená to prerušený okruh alebo zlú polaritu zapojenia. Jednotkou pre diódu je volt (V). Napätie otvoreného obvodu aproximuje k 2,8 V. Po skončení merania odpojte testovacie vodiče od meraného zariadenia a tiež ich vytiahnite zo svoriek merača. F. Meranie kapacity Obrázok 3-6: Meranie kapacity Pozor Pre zaistenie presnosti merania, merač vo vnútri musí byť vybitý proti testovanému kondenzátoru. Počas vybíjania sa na displeji objaví "DIS.C" a tento proces je dosť pomalý. Aby ste zabránili poškodeniu merača alebo meraného zariadenia, pred meraním kapacitancie prerušte prívod prúdu do obvodu a vybite všetky vysokonapäťové kondenzátory

14 Na potvrdenie vybitia kondenzátorov použite funkciu DC napätia. Na meranie kapacity nastavte merač podľa obrázku 3-6 a pokračujte nasledovne: 1. Zapojte červený testovací vodič do svorky a čierny do svorky COM. 2. Nastavte otočný prepínač na režim merania a merač môže začať zobrazovať fixné odčítanie, ktorým je interná hodnota kondenzátora. Pri meraní hodnôt pod 10 nf musí byť pre udržanie presnosti od nameranej hodnoty odpočítaná interná hodnota kondenzátora 3. Pre zlepšenie presnosti merania pri kondenzátoroch s malou kapacitou (menej než 10 nf), stlačte pri prerušených testovacích vodičoch funkciu REL, ktorá odčíta zvyškovú kapacitanciu merača a testovacích vodičov Poznámky Ak LCD displej zobrazuje OL znamená to, že testovaný kondenzátor je skratovaný alebo presahuje maximálny rozsah. Kondenzátorom s hodnotami vyššími ako 400 µf to trvá dlhšie. Analógový stĺpcový graf ukazuje čas potrebný do ukončenia merania. Po skončení merania kapacity odpojte testovacie vodiče od meraného zariadenia a tiež ich vytiahnite zo svoriek merača. G. Meranie frekvencie / Pracovného cyklu Obrázok 3-7: Meranie frekvencie Pozor Aby ste sa nezranili, nikdy sa nepokúšajte priviesť vstupné napätie vyššie ako 30 V efektívnych. Pre meranie frekvencie a pracovného cyklu pripojte merač podľa obr. 3-7 a postupujte nasledovne: 1. Zapojte červený testovací vodiť do svorky Hz a čierny testovací vodič do svorky COM. 2. Nastavte otočný prepínač na a stlačením tlačidla BLUE si zvoľte režim merania Hz pre frekvenciu alebo % pre meranie pracovného cyklu. Stláčaním tlačidla BLUE môžete prepínať medzi frekvenciou a pracovným cyklom. 3. Pripojte testovacie vodiče k testovanému zariadeniu Na primárnom displeji sa zobrazí nameraná hodnota. Poznámky: Požiadavka vstupnej amplitúdy "a" je nasledovná: Ak je 10Hz~40MHz: 200 mv a 30Vrms; 400 MHz: Nešpecifikovaná Po skončení merania Hz odpojte testovacie vodiče od meraného zariadenia a tiež ich vytiahnite zo svoriek merača

15 H. Meranie teploty Obrázok 3-8: Meranie teploty Pozor: Aby ste sa pri meraní nezranili, nepokúšajte sa na vstup priviesť napätie vyššie ako 60 DC alebo 30 V efektívnych AC. Pre meranie teploty pripojte merač podľa obr. 3-8 a postupujte nasledovne: 1. Nastavte otočný prepínač na C F a na primárnom displeji sa vám zobrazí teplota miestnosti. Tento merač je štandardne nastavený na meranie v C; tieto jednotky môžete meniť stláčaním tlačidla BLUE. 2. Vložte teplotnú sondu s bodovým kontaktom do merača, ako je to na obrázku Umiestnite teplotnú sondu na meraný objekt. Po niekoľkých sekundách sa na displeji objaví nameraná hodnota. Pozor Umiestnite merač do prostredia 18 ~23, v opačnom prípade môžete získať chybné výsledky, najmä pri testovaní nízkej teploty. Dodaná teplotná sonda s bodovým kontaktom môže byť použitá len pri teplote pod 230. Po skončení merania teploty vytiahnite teplotnú sondu z univerzálneho konektoru merača. I ma slučkový prúd ako % odčítanie Ukazuje nameranú hodnotu v ma alebo výstupnú úroveň v % na stupnici 4-20 ma. Pre používanie funkcie 4-20 ma Loop pripojte merač nasledovne: 1. Nastavte otočný prepínač na a stlačením tlačidla BLUE si zvoľte funkciu %. 2. Pri meraní sledujte B. Meraný prúd: meranie DC prúdu (obr. 3-2). 3. Ak získate odčítania: < 4 ma, na primárnom displeji bude LO 4 ma, na primárnom displeji bude 0%. 20 ma, na primárnom displeji 100% > 20 ma, na primárnom displeji bude HI J. Meranie výkonu A = Zástrčka do vývodu B = Vývod z adaptéra C = Adaptér Obrázok 3-9: Meranie výkonu

16 Pozor Ak nechcete poškodiť merač, neprivádzajte na jeho vstup napätie vyššie ako 250 V. Počas merania dávajte pozor, aby ste neboli zasiahnutý elektrickým prúdom. Pred pripojením merača a testovaného zariadenia do obvodu vypnite prúd, Pri meraní výkonu postupujte nasledovne: 1. Nastavte otočný prepínač do pozície W. 2. Do príslušných vstupných svoriek zasuňte adaptér a zapojte ho do zásuvky. 3. Do zásuvky adaptéra zapojte merané zariadenie. 4. Na displeji sa zobrazí nameraná hodnota. Primárny displej ukazuje hodnotu výkonu, ľavý sekundárny displej ukazuje hodnotu účinníka a pravý sekundárny displej ukazuje zdanlivú hodnotu výkonu. Poznámky Prúd meraného zariadenia musí byť > 10A. Pri je možné kontinuálne meranie; Pri 5A - 10A je povolené kontinuálne meranie trvajúce len 10 sekúnd a interval medzi jednotlivými meraniami musí byť dlhší ako 15 minút. Po skončení merania výkonu najprv vypnite prúd a potom prerušte spojenie medzi adaptérom a zásuvkou. Kapitola 4 Používanie funkcií Store, Recall a Send Úvod Kapitola 4 vám ukáže, ako používať funkcie ukladania a vyvolávania z pamäte a komunikačné funkcie multimetra. Ukladanie a vymazávanie zobrazených hodnôt Pri ukladaní hodnôt do pamäte, postupujte nasledovne: Stlačte raz tlačidlo STORE, pre potvrdenie operácie sa objaví STO a no a na ľavom sekundárnom displeji sa ukáže aktuálne nameraná hodnota. Stlačením môžete prepínať medzi vymazaním uložených hodnôt a spustením od začiatku alebo začať od naposledy uloženej hodnoty. Stlačte STORE druhý raz, objaví sa STO. Ľavý sekundárny displej bude ukazovať interval ukladania v sekundách, prednastavený je na nulu. Tento interval môžete meniť po sekundách stláčaním tlačidla + alebo -. Tento interval sa môže pohybovať od 255 sekúnd až po nulu. Stlačením a podržaním STORE získate prístup ku rýchlemu nastavovaniu. Stlačte STORE tretí raz, objaví sa STO a no. Ľavý sekundárny displej zobrazí indexné číslo a uloží hodnotu. Pravý sekundárny displej zobrazí aktuálne uloženú hodnotu, primárny displej zobrazí aktuálnu nameranú hodnotu. Ak nie je nastavený čas na ukladanie nameraných hodnôt, pri každom stlačení STORE sa uloží jedna hodnota. Indexné číslo sa pritom zvýši o 1. Maximálny počet uložených hodnôt je 10. Ak sa táto pamäť naplní, merač prestane ukladať do pamäte namerané hodnoty. Ak chcete túto funkciu opustiť, stlačte EXIT. Vyvolávanie uložených hodnôt z pamäte Na vyvolanie uložených hodnôt z pamäte postupujte nasledovne: Na vyvolanie uloženej hodnoty stlačte RECALL a na potvrdenie operácie sa objaví RCL. Ľavý sekundárny displej bude zobrazovať indexné číslo no. -. Primárny displej zobrazí príslušné vyvolané údaje. Pravý sekundárny displej zobrazí celkový počet uložených dát. Stlačením tlačidla aktivujte funkciu SEND na export dát do počítača cez RS232C alebo USB. Softvér vám ukáže čas uloženia dát a tiež ich hodnotu. Po prenose dát sa funkcia SEND automaticky deaktivuje. Stláčaním + alebo - si môžete prezerať ďalšie uložené hodnoty. Stlačením a podržaním RECALL si môžete sprístupniť ich rýchle vyvolávanie. Vyvolávanie hodnôt s pamäte ukončite stlačením EXIT. Používanie funkcie SEND Pri používaní funkcie SEND sa riaďte pomocou inštalačnej príručky, nachádzajúcej sa na dodanom disku CD- ROM

17 Kapitola 5 Menenie štandardných nastavení Úvod Tento multimeter vám umožňuje meniť štandardné nastavenia, urobené vo výrobe. Tieto nastavenia sú uložené a môžu byť zmenené v režime Setup postupom, popísaným v tejto kapitole. Výber možností v Setup Ak chcete vojsť do režimu Setup, zapnite merač a stlačte a podržte stlačené tlačidlo RANGE dlhšie ako 1 sekundu. V tomto režime sa každým stlačením tlačidla Setup dostanete na nasledujúcu voľbu. Každým stlačením tlačidla - alebo + zmeníte príslušnú možnosť smerom dole alebo hore. Každý výber a možnosť v režime Setup sa objaví na primárnom displeji v poradí, aké je uvedené v tabuľke 5-1. Tabuľka 5-1: Výbery v režime Setup Výber Možnosť Nastavenie Popis vo výrobe Max Nad horné limity prerušovane pípa HIGH Stlačte pre OFF Stlačte pre výber číslice, ktorú chcete upraviť OFF Max Pod dolné limity prerušovane pípa LOW Stlačte pre OFF Stlačte pre výber číslice, ktorú chcete upraviť OFF 10 automatické vypnutie za 10 minút 20 automatické vypnutie za 20 minút 10 min. 30 automatické vypnutie za 30 minút OFF automatické vypínanie vypnuté S1 S1 Pípa kontinuálne a ikona svieti Analógový stĺpcový graf OFF OFF Nula je na ľavej strane Nula je v strede 10 Nula je v strede Nepípa, ikona bliká osvetlenie sa vypne za 10 sekúnd osvetlenie sa vypne za 20 sekúnd osvetlenie sa vypne za 30 sekúnd automatické vypínanie vypnuté Platí to len pri funkciách DCV, DCI C/ F Ukladanie možností v Setup Pri každej možnosti Setup si uložte svoju voľbu a opustite tento režim stlačením EXIT. na ďalšiu možnosť prejdite stlačením "+". Ak chcete režim Setup opustiť bez uloženia svojej voľby, stlačte SETUP. Kapitola 6 Údržba Táto kapitola vám poskytne základné informácie o údržbe, vrátane výmeny batérie a poistky. Pozor Nepokúšajte sa o opravy alebo servis tohto multimetra, ak na to nie ste kvalifikovaný a ak nemáte dostatočné informácie o kalibrácií, prevádzke a servise A. Bežný servis Pravidelne utierajte puzdro handričkou namočenou v slabom saponáte. Nepoužívajte abrazívne čistiace prostriedky ani rozpúšťadlá. Svorky čistite paličkou s namotanou bavlnou namočenou v saponáte, pretože znečistené svorky môžu ovplyvňovať meranie. Ak merač nepoužívate, vypnite ho. Ak ho nepoužívate dlhšie, vyberte z neho batériu. Nepoužívajte ani nenechávajte merač vo vlhkom prostredí, v miestach s vysokou teplotou, vo výbušnom alebo horľavom prostredí alebo v miestach so silným magnetickým poľom

18 B. Výmena poistiek Obrázok 6-1: Výmena poistiek Aby ste zabránili úrazu elektrickým prúdom alebo vzniku oblúka, zraneniu osôb alebo poškodenia merača, používajte LEN špecifikované poistky a postupujte nasledovne. Pozrite si obrázok 6-1 Prepnite otočný prepínač do pozície OFF a zo svoriek demontujte všetky káble. Zo spodku puzdra demontujte 5 skrutiek. Demontujte poistku uvoľnením jedného konca a potom ju z držiaka vytiahnite. Inštalujte LEN náhradné poistky identického typu a špecifikácie a uistite sa, že poistka je v držiaku nasadená pevne Poistka 1: 0,5 A, 250 V, rýchlotavná, ø5 20mm Poistka 2: 10 A, rýchlotavná, ø5 20mm Spojte spodok a vrch puzdra a inštalujte 5 skrutiek. Výmena poistky je málokedy potrebné. Spálenie poistky vždy nastane pri nesprávnej obsluhe. C. Výmena batérie Obrázok 6-2: Výmena batérie Pozor Aby ste zabránili chybám pri meraniach, čo by mohlo viesť ku úrazu elektrickým prúdom alebo ku zraneniu osôb, batériu vymeňte ihneď po tom, ako sa vám na displeji zobrazí indikátor slabej batérie. Pred otvorením spodku merača sa uistite, že testovacie vodiče sú z prúdu odpojené. Pri výmene batérie si pozrite obrázok 6-2 a postupujte nasledovne: Prepnite otočný prepínač do polohy OFF a zo svoriek odpojte všetky káble. Z kobky batérie demontujte skrutky a kobku od spodku puzdra oddeľte. Batériu nahraďte novou 9 V batériou typu 6F22. Spojte kobku batérie s puzdrom a skrutky naskrutkujte späť. Kapitola 7 Špecifikácie Bezpečnosť a súlad s predpismi Maximálne napätie medzi svorkami a uzemnením Certifikácia Súlad s predpismi Poistková ochrana vstupnej svorky µama Poistková ochrana vstupnej svorky A Viď napäťovú ochranu rôznych vstupných rozsahov CE IEC CAT. 1000V, CAT. 600V prepätie a štandardná dvojitá izolácia 0,5 A, 250 V rýchlotavná poistka φ5 x 20 mm 10 A, 250 V rýchlotavná poistka φ5 x 20 mm

19 Fyzikálne parametre Displej LCD Pracovná teplota Skladovacia teplota Relatívna vlhkosť Typ batérie Elektromagnetická kompatibilita Rozmery (H x Š x D) Hmotnosť Digitálny: odčítaní na primárnom displeji. S výnimkou rozsahu pre odpor, ktorý má len 4000 odčítaní; aktualizácia 10 x za sekundu odčítaní na dvoch sekundárnych displejoch. Analógový: 40 segmentov, aktualizácia 10 x za sekundu 0 ~40 (32 ~104 ) -10 ~50 (14 ~122 ) 75% 0 ~30 pod; 50% 30 ~30 nad; 9V NEDA 1604 alebo 6F22 alebo 006P V rádiovom poli 1 V/m pod: Celková presnosť = Špecifikovaná presnosť + 5% z rozsahu V rádiovom poli 1 V/m nad: Nie je špecifikovaná žiadna presnosť 177 x 85 x 40 mm Približne 340 g vrátane batérie. Všeobecné špecifikácie Rozsah Auto Polarita Auto Preťaženie Zobrazenie OL (s výnimkou slučkového rozsahu 4~mA, ktorý zobrazuje HI alebo LO Slabá batéria Zobrazenie na displeji Sumár funkcií Tri digitálne displeje Primárny: odčítaní (s výnimkou odporového rozsahu, ktorý má 4000 odčítaní. Ľavý sekundárny: 4000 odčítaní Pravý sekundárny: 4000 odčítaní Stĺpcový graf: 40 segmentov, aktualizácia 10 x za sekundu Osvetlenie s 2 úrovňami Dobré osvetlenie pre dobré odčítanie hodnôt v nedostatočne osvetlených priestoroch. Automatický rozsah Merač si automaticky volí najlepší rozsah Skutočné efektívne AC + DC, Volí len AC alebo AC + DC hodnoty efektívne AC Data Hold Podrží odčítanie na displeji Priechodnosť obvodov Ak je hodnota odporu pod 50 Ω, ozve sa pípanie Stĺpcový graf 40 segmentov Pracovný cyklus Meria signál so zapnutým alebo vypnutým časov v %. Režim MAX MIN Zaznamenáva maximum a minimum Prístupové dvierka k batérii Vymeniteľná batéria Základné špecifikácie Funkcia Rozsahy/Popis DC napätie 0 až 1000 V AC napätie efektívne 0 až 750 V, 400 khz šírka pásma Základná presnosť DC napätie: 0,025% AC napätie: 0,5% DC prúd 0 až 10 A (5~10 A pre 10 sekúnd, interval 15 minút) AC prúd efektívny 0 až 10 A (5~10 A pre 10 sekúnd, interval 15 minút) Odpor 0 až 40 MΩ Kapacita kondenzátorov 0 až 40 mf Frekvencia 0 až 400 MHz Teplota -40 až 1000 (-40 až 1832 ) Odčítania v STORE Používateľ môže uložiť do pamäte až 10 odčítaní. Tieto hodnoty je potom možné prezerať pomocou funkcie "Recall"

20 Podrobné špecifikácie presnosti Presnosť: +/-{(% z hodnoty) + (počet najnižšie platných číslic)}, záruka jeden rok Pracovná teplota: 18 C až 28 C Relatívna vlhkosť: 75% relatívnej vlhkosti A. DC napätie Rozsah Rozlíšenie Presnosť Ochrana pred Vstupná preťažením impedancia 400 mv 0,01 mv +/-(0, ) Okolo 2,5 GΩ 4 V 0,0001 V 40 V 0,001 V 1000 V +/-(0,05% + 5) 400 V 0,01 V Okolo 10 MΩ 1000 V 0,1 V B. AC napätie (k dispozícii je meranie AC + DC Rozsah Rozlíšenie Presnosť Šírka pásma Presnosť 45 Hz až 1 khz +/-(0,5% + 5) 1 khz až 10 khz +/-(0,8% + 8) 4 V 0,0001 V 10 khz až 120 khz +/-(3% + 8) 120 khz až 250 khz +/-(4% + 8) 250 khz až 400 khz +/-(10% + 50) 45 Hz až 1 khz +/-(0,5% + 5) 40 V 0,001 1 khz až 10 khz +/-(1% + 8) 10 khz až 100 khz +/-(3% + 8) 100 khz až 400 khz Nešpecifikovaná 45 Hz až 1 khz +/-(0,5% + 5) 400 V 0,01 1 khz až 10 khz +/-(4% + 8) 10 khz až 250 khz Nešpecifikovaná 750 V 0,1 V 45 Hz až 1 khz +/-(1% + 8) 1 khz až 5 khz +/-(5% + 8) 5 khz až 10 khz +/-(10% + 8) Poznámky: Vstupná impedancia: približne 10 MΩ Ochrana pred preťažením: 1000 V Zobrazenie na displeji: a) Skutočná efektívna hodnota je platná v 100% rozsahu b) Koeficient amplitúdy môže byť až 3,0 s výnimkou 750 V, kde je 1,5 c) Zvyšné odčítanie 80 číslic so skrátenými testovacími vodičmi neovplyvní uvedenú presnosť d) Ak je frekvencia nižšia ako 100 khz, presnosť je garantovaná v rozsahu 10% až 100% e) Ak je frekvencia vyššia ako 100 khz, presnosť je garantovaná v rozsahu 15% až 100% f) Pri AC + DC meraní musí byť táto presnosť pridaná (1% + 35) ku hodnote z vyššie uvedenej tabuľky. C. DC prúd Rozsah Rozlíšenie Presnosť Ochrana pred preťažením 400 µa 0,01 µa +/-(0,25% + 10) 4000 µa 0,1 µa 40 ma 0,001 ma 400 ma 0,01 ma +/-(0,8% + 10) 10 A 0,001 A +/-(1,5% + 20) 0,5 A, 250 V rýchlotavná poistka, ф 5 x 20 mm 10 A, 250 V rýchlotavná poistka, ф 5 x 20 mm Poznámky: Pri rozsahu 10 A: Ak je meraný prúd 5 A, možné je kontinuálne meranie; Ak je meraný prúd v rozmedzí 5 A až 10 A, musí kontinuálne meranie 10 sekúnd a interval medzi meraniami musí byť najmenej 15 minút

21 D. AC prúd (k dispozícii je meranie AC + DC) Rozsah Presnosť Rozlíšenie Šírka pásma Presnosť 400 µa 0,01 µa 4000 µa 0,1 µa 45 Hz až 1 khz 40 ma 0,001 ma 1 khz až 10 khz 400 ma 0,01 ma 10 A 0,001 A 45 Hz až 1 khz 1 khz až 10 khz +/-(0,5% + 5) +/-(1% + 5) +/-(0,8% + 5) +/-(1,5% + 5) Ochrana pred preťažením 0,5 A, 250 V rýchlotavná poistka φ 5 x 20 mm 10 A, 250 V rýchlotavná poistka φ 5 x 20 mm Zobrazenie na displeji: a) Skutočná efektívna hodnota je platná v 100% rozsahu b) Koeficient amplitúdy môže byť až 3,0 c) Zvyšné odčítanie 80 číslic so skrátenými testovacími vodičmi neovplyvní uvedenú presnosť d) Ak je frekvencia nižšia ako 100 khz, presnosť je garantovaná v rozsahu 10% až 100% e) Ak je frekvencia vyššia ako 100 khz, presnosť je garantovaná v rozsahu 15% až 100% f) Pri AC + DC meraní musí byť táto presnosť pridaná (1% + 35) ku hodnote z vyššie uvedenej tabuľky. Pri rozsahu 10 A: Ak je meraný prúd 5 A, možné je kontinuálne meranie; Ak je meraný prúd v rozmedzí 5 A až 10 A, musí kontinuálne meranie 10 sekúnd a interval medzi meraniami musí byť najmenej 15 minút. E. Odpor Rozsah Rozlíšenie Presnosť 400 Ω 0,1 Ω ±(0,8% + a0) + hodnota prerušeného obvodu testovacích vodičov 4 kω 0,001 kω 40 kω 0,01 kω 400 kω 0,1 kω ±(0,5% + 10) 4 MΩ 0,001 MΩ 10 MΩ 0,01 MΩ ±(1,5% + 20) Ochrana pred preťažením 1000 V F. Test priechodnosti obvodov Rozsah Rozlíšenie Ochrana pred preťažením 0,01 Ω 1000 V Poznámky Napätie prerušeného obvodu je približne 1,2 V Ak je testovací odpor 50 Ω, bzučiak nebude znieť Bzučiak bude kontinuálne bzučať v prerušenom obvode, ak bude testovací odpor 50 Ω. G. Diódový test Rozsah Rozlíšenie Ochrana pred preťažením 0,0001 V 1000 V Poznámky Napätie prerušeného obvodu je približne 2,8 V Dobrý kremíkový prechod má pokles 0,5 V až 0,8 V H. Meranie kapacity kondenzátorov Rozsah Rozlíšenie Presnosť 40 nf 0,001 nf 400 nf 0,01 nf 4 µf 0,0001 µf 40 µf 0,001 µf 400 µf 0,01 µf ±(1% + 20) + hodnota kapacitancie prerušeného obvodu testovacích vodičov ±(1% + 20) 4 mf 0,0001 mf ±(5% + 20) 40 mf 0,001 mf Nešpecifikované Ochrana pred preťažením 1000 V

22 I. Frekvencia Rozsah Rozlíšenie Presnosť Ochrana pred preťažením 40 Hz až 400 MHz 0,00 Hz až 0,01 MHz ±(0,01% + 8) 1000 V Poznámky: Vstupná amplitúda "a" je: (elektrická úroveň DC je nula) Ak je 10 Hz až 40 MHz: 200mV a 30Vrms (efektívnych) Ak je 40 MHz: Nešpecifikovaná K. Teplota C Rozsah Rozlíšenie Presnosť -40 C až 40 C ±(3% + 30) 40 C až 400 C 0,1 C ±(1% + 30) 400 C až 1000 C ±2,5% Ochrana pred preťažením 1000 V F Rozsah Rozlíšenie Presnosť -40 C až 32 F ±(4% + 50) 32 F až 752 F 0,1 F ±(1,5% + 50) 752 F až 1832 F ±3% Ochrana pred preťažením 1000 V Poznámky: Dodávka obsahuje K typ (nikel - chróm ~ nikel - silikón) bodovej kontaktnej teplotnej sondy, ktorá môže merať teplotu len do 230 C. Ak chcete merať teplotu vyššiu ako 230 C, musíte použiť tyčovú kontaktnú teplotnú sondu. K. slučkový prúd 4-20 ma Rozsah Rozlíšenie Presnosť Ochrana pred preťažením (4-20 ma) 0,5 A rýchlotavná poistka, 0,01% ±(1% + 50) % φ5 x 20 mm Poznámky: Ak je odčítaná hodnota: < 4 ma, na primárnom displeji je zobrazené "LO" 4 ma, na primárnom displeji je zobrazené 0% 20 ma, na primárnom displeji je zobrazené 100% > 20 ma, na primárnom displeji je zobrazené "HI" M. Meranie výkonu Rozsah Rozlíšenie Presnosť 2500 W 0,1 W ±(2% + 50) Poznámky: Vstupný rozsah účinníka: 0,00 až 1,00 Impedancia vstupného napätia: okolo 10 MΩ Vstupný rozsah napätia: AC 50 až 250 V Ochrana pred nadprúdom 10 A rýchlotavná poistka φ5 x 20 mm Ochrana pred prepätím 1000 V

23 Na záver: Tento návod na používanie môže byť zmenený bez ohlásenia. Copyright 2005 Uni-Trend International Limited. Všetky práva vyhradené V prípade problémov s týmto produktom, obráťte sa na našu technickú podporu. Tel.: +4212/ Fax.: +4212/ Mail: poradenstvo@conrad.sk Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., Ľubietovská 16, Bratislava a zodpovedá technickému stavu pri tlači. Zmeny v technickom stave vyhradené. Majetok firmy Conrad Electronic, s.r.o. Verzia: 11/
