What we should learn. Συστήματα VLSI 2
|
|
- Ζακχαῖος Αντωνιάδης
- 5 χρόνια πριν
- Προβολές:
Transcript
1 What we should learn Συστήματα VLSI 2
2 Delay Definitions t pdr : rising propagation delay From input to rising output crossing V DD /2 t pdf : falling propagation delay From input to falling output crossing V DD /2 t pd : average propagation delay t pd = (t pdr + t pdf )/2 t r : rise time From output crossing 0.2 V DD to 0.8 V DD t f : fall time From output crossing 0.8 V DD to 0.2 V DD 5: DC and Transient Response 3
3 RC Delay Model Use equivalent circuits for MOS transistors Ideal switch + capacitance and ON resistance Unit nmos has resistance R, capacitance C Unit pmos has resistance 2R, capacitance C Capacitance proportional to width Resistance inversely proportional to width g d k s g d R/k kc s kc kc g d k s g s kc 2R/k kc kc d 5: DC and Transient Response 4
4 Analyzing Design Performance FLIP-FLOP FLIP-FLOP Συστήματα VLSI 5

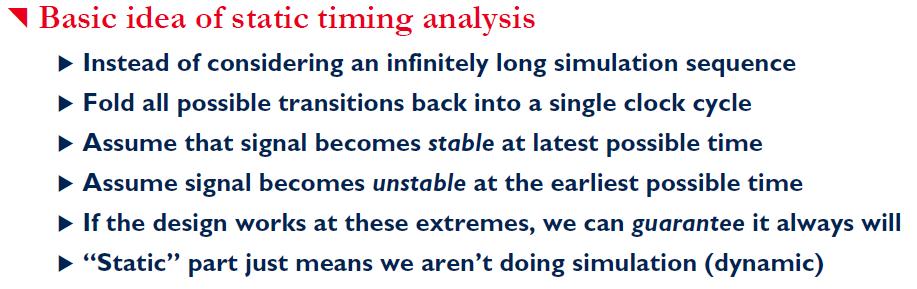

5 Static timing analysis Συστήματα VLSI 6
6 Timing analysis: Models Συστήματα VLSI 7
7 Delay models Συστήματα VLSI 8
8 Delay models Συστήματα VLSI 9
9 Delay models Συστήματα VLSI 10

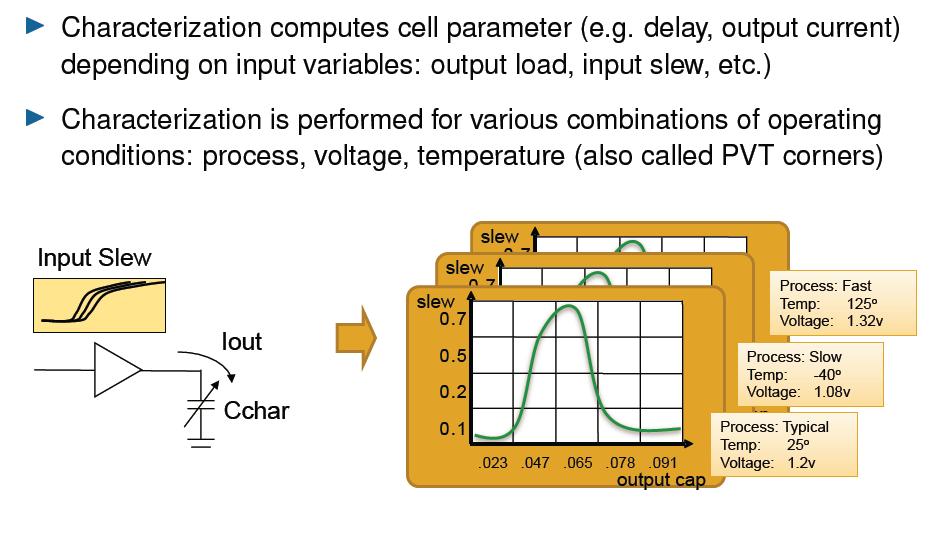

10 Standard-cell library characterization Συστήματα VLSI 11

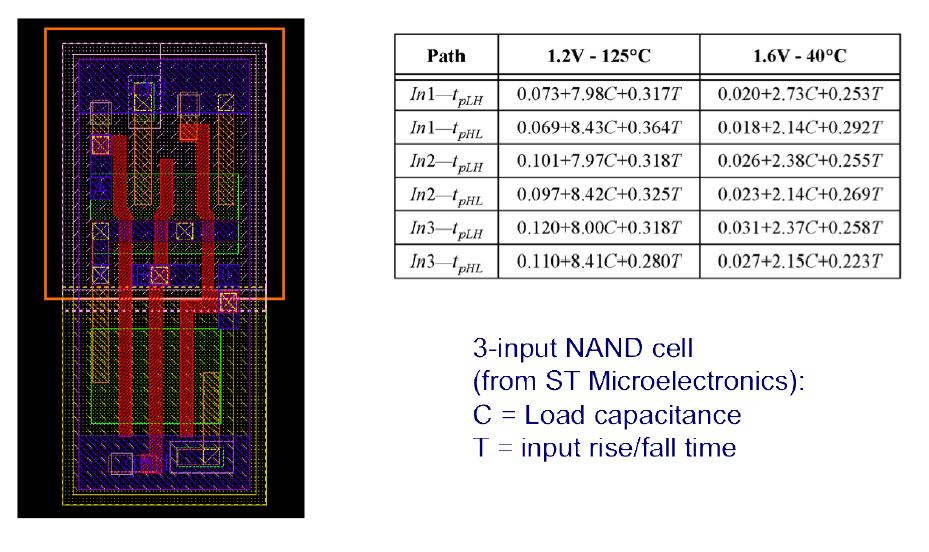

11 Example standard-cell delay values Συστήματα VLSI 12
12 Static timing analysis example C17 from ISCAS 85 benchmarks I 1 I 2 I 3 I 4 1/2 2/4 1/2 2/4 3/5 7/7 2/3 O 1 9/10 Critical path I 5 I 6 1/2 1/2 1/2 2/4 5/4 O 2 9/11 Arrival Time (AT) rise / Arrival Time (AT) fall AT rise = max (AT fall all inputs) + delay(rise) AT fall = max (AT rise all inputs) + delay(fall) Συστήματα VLSI 13
13 Slow (critical) and fast paths Path of fastest Change Συστήματα VLSI 14
14 False paths Static timing analysis discovers the longest or shorter timing paths It does not inform you on which input values trigger those paths to actually evidence a rise or a fall transition There are cases that paths that appear the longest cannot be activated by construction for any possible input value -> False paths Συστήματα VLSI 15
15 False path Συστήματα VLSI 16
16 Flip-flop=master-slave latch Ta μη ιδανικά χαρακτηριστικά που σχετίζονται με τη δειγματοληψία της εισόδου αφορούν το master latch Τα μη ιδανικά χαρακτηριστικά που σχετίζονται με την αλλαγή της εξόδου αφορούν το slave latch Γ. Δημητρακόπουλος 17
17 Το κυνηγητό του setup Γ. Δημητρακόπουλος 18
18 Αποτυγχάνοντας το setup Γ. Δημητρακόπουλος 19
19 To κυνηγητό του hold Γ. Δημητρακόπουλος 20
20 Αποτυγχάνοντας τον περιορισμό hold Γ. Δημητρακόπουλος 21
21 Περιορισμοί των flip-flops CLK D t setup t hold Περιορισμός χρόνου setup: Ο ελάχιστος χρόνος πριν την ακμή του ρολογιού όπου τα δεδομένα είσοδου πρέπει να του καταχωρητή έχουν σταθεροποιηθεί Περιορισμός χρόνου hold: O ελάχιστός χρόνος μετά την ακμή του ρολογιού που τα δεδομένα εισόδου πρέπει να μείνουν σταθερά (δεν επιτρέπεται να αλλάξουν) t a Γ. Δημητρακόπουλος 22
22 Καθυστερήσεις του flip-flop Καθυστέρηση διάδοσης: tdcq = ο χρόνος μετά την ακμή του ρολογιού όπου είναι η εγγυημένο πως η έξοδος θα πάρει την τελική της τιμή Καθυστέρηση αντίδρασης: tccq = Ο χρόνος μετά την ακμή του ρολογιού όπου η έξοδος Q μπορεί να αρχίζει να αλλάζει Γ. Δημητρακόπουλος 23

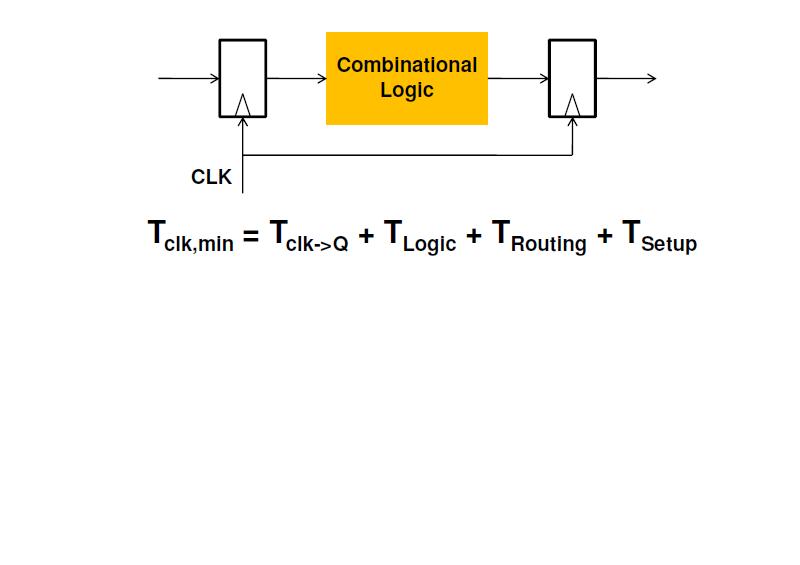

23 Minimum clock period of a synchronous system Συστήματα VLSI 24
24 Minimum clock period of a synchronous system Συστήματα VLSI 25
25 Minimum clock period of a synchronous system Συστήματα VLSI 26
26 Minimum clock period of a synchronous system earlier than the dashed line Συστήματα VLSI 27
27 Minimum clock period of a synchronous system Συστήματα VLSI 28
28 Minimum clock period of a synchronous system Συστήματα VLSI 29
29 Minimum clock period of a synchronous system Συστήματα VLSI 30

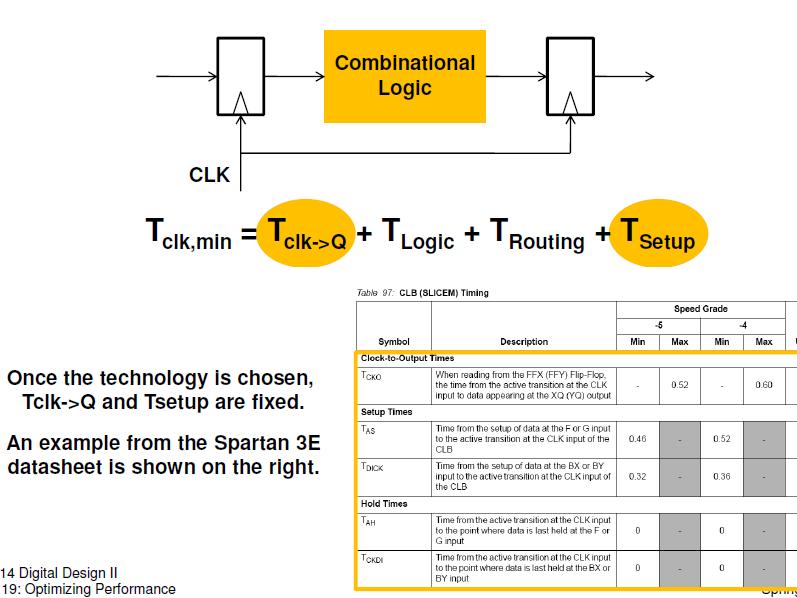

30 Minimum clock period of a synchronous system Συστήματα VLSI 31
31 Minimum clock period analysis example The given pipeline has three paths that operate in parallel Data start from registers move through combinational log CL and sink to other registers All three paths operate in parallel and thus create three different timing paths to analyze The worst path constraints the clock period clk1, clk2, clk3 are all the same clock (no skew between them) For finding the minimum clock period we care for the worst case propagation delay of each combinational block (Tp, max) Συστήματα VLSI 32
32 Timing paths Path A Path B Path C Συστήματα VLSI 33
33 Minimum clock period For Path A: Tclk >TclkQ + 500ps + Tsetup For Path B: Tclk >TclkQ + 250ps + Tsetup For Path C: Tclk >TclkQ + 250ps +300ps + Tsetup = TclkQ+550ps+Tsetup Path C the most restrictive one requiring the largest clock period Clock is configured to run at a period of 550ps+TclkQ+Tsetup Rest paths compute their outputs earlier and wait for the next clock edge to come Most waiting is experienced in path B that has new data ready on TclkQ+250ps Such delay differences means the pipeline is unbalanced in terms of delay Συστήματα VLSI 34
34 Hold timing analysis Depends on the minimum delay from register R1 through the combinational logic to R2 The input to register R2 must be stable for at least t hold after the clock edge CLK Q1 D2 CLK R1 Q1 C L D2 CLK R2 t clkq + t min > t hold t min > t hold - t clkq t clkq t min t hold Συστήματα VLSI 35
35 Παράδειγμα (1/2) CLK A B C D CLK X' X Y' Y Χρονικά χαρακτηριστικά t ccq = 30 ps per gate per flip-fop t dcq = 50 ps t setup = 60 ps t hold = 70 ps t pd = 35 ps t cd = 25 ps t pd = ps = 105 ps (A -> Y ) t cd = 25ps (D->Y ) Setup time constraint: T c Tdcq + Tpd + Tsetup = ps f c = 1/T c = 1/215ps = 4.65 GHz Hold time constraint t ccq + t cd > t hold? = 55 < 70 ps Γ. Δημητρακόπουλος 36
36 Παράδειγμα (2/2) Πρόσθεσε buffers στα «μικρά» μονοπάτια: CLK CLK A B C D X' Y' X Y Χρονικά χαρακτηριστικά per gate per flip-fop t ccq = 30 ps t dcq = 50 ps t setup = 60 ps t hold = 70 ps t pd = 35 ps t cd = 25 ps t pd = ps = 105 ps (A -> Y ) t cd = 25ps (D->Y ) Setup time constraint: T c Tdcq + Tpd + Tsetup = ps f c = 1/T c = 1/215ps = 4.65 GHz Hold time constraint: t ccq + t pd > t hold? ( ) ps > 70 ps? Σωστό Γ. Δημητρακόπουλος Γ. 37
37 Clock distribution Συστήματα VLSI 38
38 Clock skew Συστήματα VLSI 39

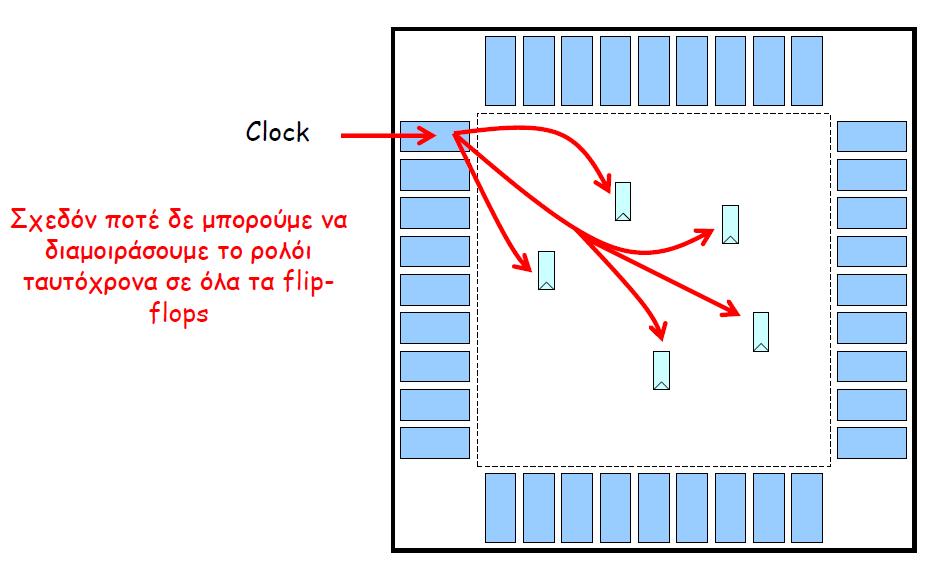

39 Δίκτυο ρολογιού ολοκληρωμένου κυκλώματος Γ. Δημητρακόπουλος 40
40 Δίκτυα διαμοίρασης ρολογιού Πλέγμα Τα FF τροφοδοτούνται απ ευθείας από το πλέγμα χωρίς επιπλέον οδηγητές Δένδρο από αντιστροφείς οδηγεί το πλέγμα Γ. Δημητρακόπουλος 41
41 Χρονική άφιξη ακμών ρολογιού Γ. Δημητρακόπουλος 42
42 Timing analysis including clock skew Συστήματα VLSI 43
43 Περιορισμός setup Στη χειρότερη περίπτωση το CLK2 έρχεται νωρίτερα από το CLK1 Είναι σαν να αυξάνει το χρόνο setup από TSETUP σε TSETUP + TSKEW Προσοχή το CLK1 και το CLK2 δεν είναι διαφορετικά ρολόγια!!! ΤCΥC > ΤDCQ + TMAX + T SKEW +TSETUP CLK1 R1 Q1 C L T c D2 CLK2 R2 CLK1 CLK2 Q1 D2 t pcq t pd t setup t skew Γ. Δημητρακόπουλος 44
44 Minimum clock period with clock skew Συστήματα VLSI 45
45 Minimum clock period with clock skew Συστήματα VLSI 46
46 Περιορισμός hold με μη-ιδανικά ρολόγια CLK1 CLK2 CLK1 R1 Q1 C L D2 CLK2 R2 Στη χειρότερη περίπτωση το CLK2 έρχεται αργότερα από το CLK1 Είναι σαν να αυξάνει το παράθυρο του HOLD κατά ένα επιπλέον TSKEW Q1 D2 t ccq t cd t skew t hold ΤCCQ + TMIN > Τ SKEW +ΤHOLD Γ. Δημητρακόπουλος 47
47 Hold time check with clock skew Συστήματα VLSI 48
48 L i #i CL #j L j Setup constraint Launch edge arrives at Li (due to clock tree insertion delay). Data should be captured on the next edge that arrives T+Lj later (T is the clock period) L i t CQ t logic, max t setup T L j Hold constraint Launch edge arrives at Li (due to clock tree insertion delay). Data should change for the first time after the hold time of the current edge (not the next) at point j that arrives at Lj L i t CQ,min t logic, min t hold L j skew margin the differences in clock arrival times that guarantees correct operation under a period T and certain hold and setup constraints t CQ,min t logic,min t hold L i L j T t CQ t logic, max t setup
