1 TOPLINSKA IZOLACIJA REV. 01/15 1

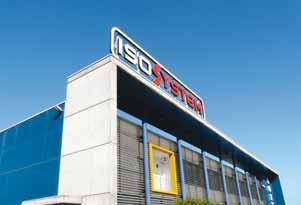

2 PROIZVODNJA SUSTAVA TOPLINSKE I ZVUČNE IZOLACIJE, VODONEPROPUSNIH SUSTAVA I OSTALIH ELEMENATA ZA GRADITELJSTVO Isosystem je dinamična tvrtka koja proizvodi ventilirane i vodonepropusne elemente za toplinsku i zvučnu izolaciju te ostale elemente za graditeljstvo. Isosystem je velika tvrtka s prostranim skladištem koje logističkom sustavu jamči brzu dostavu učinkovitih rješenja klijentima. Isosystem razvija projekte usavršavanja i edukacije za tvrtke o primjeni metoda polaganja izolacijskih sustava te pruža usluge postprodajne podrške. Član Associazione Italiana Polistirene Espanso UNI RAL H A R GSH G Ü T E S C H U T Z T S C H A U M 2

3 EKOLOŠKA ODRŽIVOST EKOLOŠKA GRADNJA Ekološka održivost glavni je cilj graditeljstva današnjice: ekološka gradnja, ekološka arhitektura, zelena energija i zelena gradnja glavne su značajke ekološke održivosti i zbog njih je Isosystem vaš idealni partner. Danas je, prije odabira mjesta gradnje, potrebno izvršiti procjenu utjecaja na okoliš, odnosno međuodnosa kuće i okoliša koji je okružuje, na način da se izradi procjena klime u tom području, vjetrova koji na to područje utječu, geotermičkih značajki područja, insolacije područja. Više nego ikad prije, danas je dom jedina sigurna stvarna investicija koja nadilazi argumente isključivo tehničke prirode. Vaš je dom osnovni temelj za izgradnju obitelji. Uvijek u sinergiji s okolišem!!

4 PREDNOSTI TOPLINSKA IZOLACIJA UŠTEDA ENERGIJE JEDNOSTAVNA MONTAŽA ZNAČAJNA UŠTEDA TIJEKOM MONTAŽE KORISNI ZA RENOVIRANJE ŠIROKA PALETA PROIZVODA ZA SVE POTREBE PODRŠKA TIJEKOM PROJEKTIRANJA 4

5 TERRAE TOPLINSKA IZOLACIJA Smanjiti potrošnju energije danas ne znači samo ostvarivati važne ekonomske uštede, nego i značajno doprinositi zaštiti okoliša. Klimatizacija i grijanje zgrada predstavljaju znatan udio potrošnje energije i unapređenjem njihove učinkovitosti štetne bi se emisije mogle smanjiti do čak 40%. Vodonepropusni sustavi toplinske izolacije, ventilirana i strukturalna toplinska izolacija koju proizvodi tvrtka Isosystem, zahvaljujući svojoj sukladnosti i svojstvima jamče izvrsnu toplinsku izolaciju s visokom udobnošću za stanovanje, omogućuju značajnu ekonomsku uštedu smanjujući potrošnju gorivih sirovina čime posljedično smanjuju štetne emisije, posebice emisije CO2, glavnog uzročnika efekta staklenika i klimatskih promjena. 5

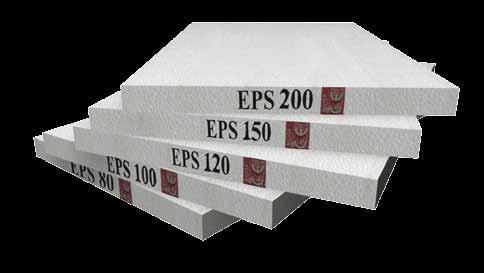

6 EXTERNAL TERMAL INSULATION COMPOSITE SYSTEM PLOČE OD EPS-a ZA POVEZANE SUSTAVE ZA VANJSKU TOPLINSKU IZOLACIJU TEHNIČKA SVOJSTVA PREMA NORMI UNI EN 13163:2012 Opis Klasa M.J. EPS 80 EPS 100 EPS 120 EPS 150 EPS 200 Norma Dopušteno odstupanje po dužini L2 mm ±2 ±2 ±2 ±2 ±2 EN 822 Dopušteno odstupanje po širini W2 mm ±2 ±2 ±2 ±2 ±2 EN 822 Dopušteno odstupanje po debljini T1 mm ±1 ±1 ±1 ±1 ±1 EN 823 Dopušteno odstupanje okomitosti S2 mm/m EN 824 Dopušteno odstupanje ravnosti P5 mm ±5 ±5 ±5 ±5 ±5 EN 825 Savojna čvrstoća BS kpa EN Tlačna čvrstoća pri tlačnom opterećenju od 10% CS(10) kpa EN 826 Toplinska provodljivost λ D 0,038 0,036 0,035 0,034 0,034 EN Reakcija na požar Klasa E E E E E EN 13501/1 Vlačna čvrstoća TR kpa EN 1607 Maksimalna temperatura uporabe C Vodoupojnost WL(P) kg/m EN Paropropusnost MU EN DIMENZIJE: Širina mm; Debljine od 10 mm do 1000 mm Podaci navedeni u ovoj tablici temelje se na našim trenutačnim spoznajama i prikazani su samo kao primjeri. Ti podaci stoga ne tvore zakonsko jamstvo i mogu biti izmijenjeni u bilo kojem trenutku, bez prethodne obavijesti.

7 EXTERNAL TERMAL INSULATION COMPOSITE SYSTEM PLOČE OD EPS-a S DODATKOM GRAFITA ZA POVEZANE SUSTAVE ZA VANJSKU TOPLINSKU IZOLACIJU TEHNIČKA SVOJSTVA PREMA NORMI UNI EN 13163:2012 Opis Klasa M.J. EPS 70 EPS 100 Norma Dopušteno odstupanje po dužini L2 mm ±2 ±2 EN 822 Dopušteno odstupanje po širini W2 mm ±2 ±2 EN 822 Dopušteno odstupanje po debljini T1 mm ±1 ±1 EN 823 Dopušteno odstupanje okomitosti S2 mm/m 2 2 EN 824 Dopušteno odstupanje ravnosti P5 mm/m ±5 ±5 EN 825 Savojna čvrstoća BS kpa EN Tlačna čvrstoća pri tlačnom opterećenju od 10% CS(10) kpa EN 826 Toplinska provodljivost λ D 0,032 0,031 EN Reakcija na požar Klasa E E EN 13501/1 Vlačna čvrstoća TR kpa EN 1607 Maksimalna temperatura uporabe C Vodoupojnost WL(P) kg/m2 5 5 EN Paropropusnost MU EN DIMENZIJE: Širina mm; Debljine od 10 mm do 1000 mm Podaci navedeni u ovoj tablici temelje se na našim trenutačnim spoznajama i prikazani su samo kao primjeri. Ti podaci stoga ne tvore zakonsko jamstvo i mogu biti izmijenjeni u bilo kojem trenutku, bez prethodne obavijesti. 7

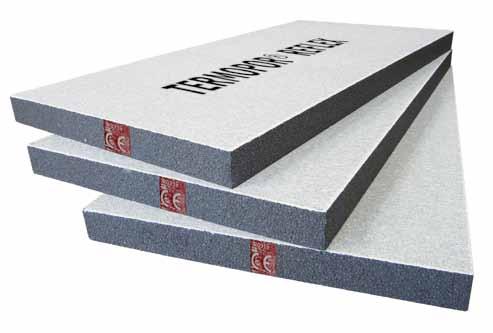

8 REFLEX PLOČA S VISOKOM SPOSOBNOŠĆU REFLEKSIJE, OD EPS-a S DODATKOM GRAFITA, ZA POVEZANE SUSTAVE ZA VANJSKU TOPLINSKU IZOLACIJU PROIZVEDENO SA SIROVINOM Opis Klasa M.J. Vrijednost Norma Dopušteno odstupanje po dužini L2 mm ±2 EN 822 Dopušteno odstupanje po širini W2 mm ±2 EN 822 Dopušteno odstupanje po debljini T2 mm ±2 EN 823 Dopušteno odstupanje okomitosti S2 mm/m 2 EN 824 Dopušteno odstupanje ravnosti P4 mm/m ±5 EN 825 Vlačna čvrstoća TR kpa 150 EN 826 Prosječna gustoća kg/m 3 15/18 Toplinska provodljivost λ D 0,031 EN Reakcija na požar Klasa E EN 13501/1 Maksimalna temperatura uporabe C 75 Vodoupojnost % WL(T) 3 EN Paropropusnost MU EN DIMENZIJE: Dužina 1000 mm; Širina 500 mm; Debljine od 10 mm do 190 mm Podaci navedeni u ovoj tablici temelje se na našim trenutačnim spoznajama i prikazani su samo kao primjeri. Ti podaci stoga ne tvore zakonsko jamstvo i mogu biti izmijenjeni u bilo kojem trenutku, bez prethodne obavijesti. 8

9 REFLEX Ploče TERMOPOR REFLEX s oznakom CE EN 13163:2012 upotrebljavaju se za povezane sustave za vanjsku toplinsku izolaciju zidova. Primjena ploča od EPS-a za toplinsku izolaciju građevina, bilo novih ili renoviranih, danas je najviše korištena tehnika gradnje jer se potrošnja energije tih građevina njome može značajno smanjiti. Ploče TERMOPOR REFLEX s visokom sposobnošću refleksije, izrađene od EPS-a s dodatkom grafita, rezane su iz blokova i s jedne su strane presvučene posebnom bijelom smolom koja štiti od sunčevih zraka. Zahvaljujući toj površinskoj obradi izbjegnuta su štetna izobličenja do kojih može doći uslijed prekomjernog upijanja topline tijekom ljetnih mjeseci, no obrada ne mijenja mehanička svojstva ploče. Ploče TERMOPOR REFLEX vrlo su fleksibilan izolacijski materijal za primjenu jer su dostupne u različitim dimenzijama i oblicima. Ploče su izrađene od ekspandiranog polistirena s dodatkom grafita i tvari za usporavanje širenja plamena zatvorenih ćelija. Dimenzije: 1000 x 500 mm Debljine: od 10 do 200 mm, druge debljine na zahtjev PREDNOSTI: Zahvaljujući površinskoj obradi izbjegnuta su štetna izobličenja do kojih može doći uslijed prekomjernog upijanja topline tijekom ljetnih mjeseci. sunčeve zrake sunčeve zrake 9 sunčeve zrake

10 XL PLOČA OD EPS-a VISOKE GUSTOĆE S DODATKOM GRAFITA ZA TOPLINSKU IZOLACIJU ŠUPLJINA I PODOVA. L Opis Klasa M.J. EPS 150 Norma Dopušteno odstupanje po dužini L2 mm ±2 EN 822 Dopušteno odstupanje po širini W2 mm ±2 EN 822 Dopušteno odstupanje po debljini T2 mm ±2 EN 823 Dopušteno odstupanje okomitosti S2 mm/m 2 EN 824 Dopušteno odstupanje ravnosti P5 mm/m ±5 EN 825 Savojna čvrstoća BS kpa 200 EN Tlačna čvrstoća pri tlačnom opterećenju od 10% CS(10) kpa 150 EN 826 Toplinska provodljivost λ D 0,030 EN Reakcija na požar Klasa E EN 13501/1 Maksimalna temperatura uporabe C 75 Vodoupojnost % WL(T) 3 EN Paropropusnost MU EN Podaci navedeni u ovoj tablici temelje se na našim trenutačnim spoznajama i prikazani su samo kao primjeri. Ti podaci stoga ne tvore zakonsko jamstvo i mogu biti izmijenjeni u bilo kojem trenutku, bez prethodne obavijesti. TERMOPOR XL/L PRI ISTOJ DEBLJINI PRUŽA BOLJE PERFORMANSE debljina 10 cm debljina 10 cm TERMOPOR XL/L λ D 0,030 W/mK EKSTRUDIRANI XPS λ D 0,036 W/mK TOPLINSKA OTPORNOST R = 3,33 m2k/w PROPUSNOST TOPLINE U = 0,30 W/m2K TOPLINSKA OTPORNOST R = 2,77 m2k/w PROPUSNOST TOPLINE U = 0,36 W/m2K

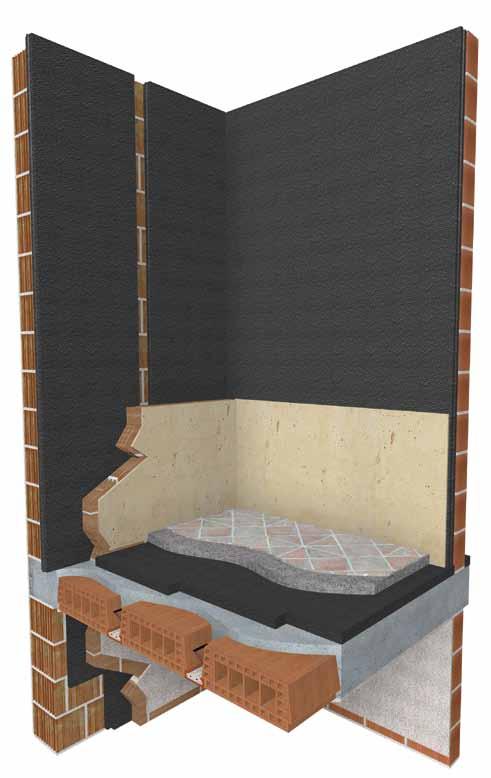

11 1 DIMENZIJE TERMOPOR XL: Širina 600 mm Dužina 2800 mm Debljine od 30 mm do 200 mm 1 λ D FALCANO (pero utor) 2 DIMENZIJE TERMOPOR L: Širina 600 mm Dužina 1200 mm Debljine od 30 mm do 200 mm λ D FALCANO 11

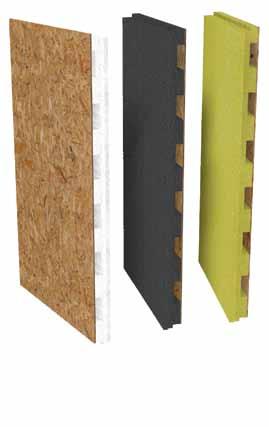

12 ISOVENT /ISOVENT ISOVENT/ISOVENT 5000, sustav osmišljen za termoventilaciju krovova, proizveden je spajanjem ploča dobivenih preradom drva (EUROSTRAND OSB ili šperploča lijepljena fenolnom smolom) i izolacijskih materijala koji su posebno oblikovani kako bi jamčili protok zraka. 1 ISOVENT-EPS/ ISOVENT-EPS 5000 ploča EUROSTRAND OSB debljine 12 mm, izolacijska ploča od EPS-a u skladu s normom UNI EN CE, profilirana s ventilacijskim kanalima. ISOVENT EPS: dimenzije 2440 x 1220 mm = 2,98 m2, falcana na kraćim stranama. ISOVENT 5000 EPS: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 2 ISOVENT-GRAFITE/ISOVENT-GRAFITE 5000 ploča EUROSTRAND OSB debljine 12 mm, izolacijska ploča od EPS-a s GRAFITOM u skladu s normom UNI EN CE, profilirana s ventilacijskim kanalima. ISOVENT GRAFITE: dimenzije 2440 x 1220 mm = 2,98 m2, falcana na kraćim stranama. ISOVENT 5000 GRAFITE: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 3 ISOVENT-EST ploča EUROSTRAND OSB debljine 12 mm, izolacijska ploča od XPS-a u skladu s normom EN CE, profilirana s ventilacijskim kanalima. ISOVENT-EST: dimenzije 2440 x 585 mm = 1,427 m2, falcana na dužim stranama. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. PREDNOSTI - Montaža sustava ISOVENT/ISOVENT 5000 praktična je, brza i jednostavna. - Omogućuje izolaciju krovova velikih dimenzija u kratkim rokovima. - Sustav ISOVENT/ISOVENT 5000 sigurna je podloga po kojoj se može hodati. - Zasebni ventilacijski kanali omogućuju učinkovitu ventilaciju (djeluju poput dimnjaka). - Sustav ISOVENT/ISOVENT 5000 jednostavno je učiniti vodonepropusnim. 12

13 ISOVENT COMPOSITO EKOLOŠKA GRADNJA 1 ISOVENT COMPOSITO (EPS/EPS GRAFIT) I DRVENA VLAKNA Sustav osmišljen za termoventilaciju krovova. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300, kako bi se jamčila najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije: 1200 x 1350 mm 2 ISOVENT COMPOSITO (EPS/EPS GRAFIT) I KAMENA VUNA Sustav osmišljen za termoventilaciju krovova. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i kamene vune u skladu s normom CE 13171, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300, kako bi se jamčila najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije: 1000 x 1200 mm Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča PREDNOSTI - Montaža sustava ISOVENT COMPOSITO praktična je, brza i jednostavna. - Omogućuje izolaciju krovova velikih dimenzija u kratkim rokovima. - Sustav ISOVENT COMPOSITO sigurna je podloga po kojoj se može hodati. - Zasebni ventilacijski kanali omogućuju učinkovitu ventilaciju (djeluju poput dimnjaka). - Sustav ISOVENT COMPOSITO jednostavno je učiniti vodonepropusnim. - Uporaba sustava ISOVENT COMPOSITO na krovovima jamči udobnost stanovanja u potkrovnim dijelovima građevine, toplinsku i zvučnu izolaciju, uštedu energije, propusnost vodene pare i izvrsnu ventilaciju, što je idealno za drvene krovove. 13

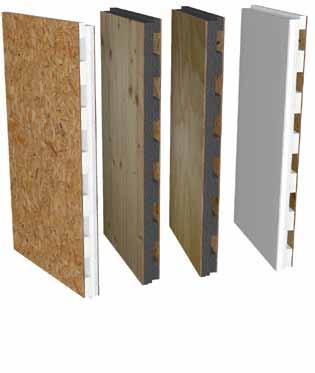

14 ISOVENT TOP /ISOVENT TOP ISOVENT-TOP EPS/ ISOVENT-TOP EPS 5000 Samonosivi sustav osmišljen za termoventilaciju krovova. Sastoji se od ploče EUROSTRAND OSB debljine 12 mm, izolacijske ploče od EPS-a u skladu s normom UNI EN CE, profilirane s ventilacijskim kanalima. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24) ili OSB-a. ISOVENT-TOP EPS: dimenzije 2440 x 1200 mm = 2,92 m2, falcana na stranama. ISOVENT-TOP 5000 EPS: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 2 ISOVENT-TOP GRAFITE/ISOVENT-TOP GRAFITE 5000 Samonosivi sustav osmišljen za termoventilaciju krovova. Sastoji se od ploče EUROSTRAND OSB debljine 12 mm, izolacijske ploče od EPS-a s GRAFITOM u skladu s normom UNI EN CE, profilirane s ventilacijskim kanalima. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24) ili OSB-a. ISOVENT-TOP EPS GRAFITE: dimenzije 2440 x 1200 mm = 2,92 m2, falcana na stranama. ISOVENT-TOP 5000 EPS GRAFITE: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. PREDNOSTI - Sustav ISOVENT-TOP/ISOVENT TOP 5000 izrađen je od kompozitne, strukturalne ploče, falcane na dvije strane, s izloženom donjom stranom. - Sustav ISOVENT-TOP/ISOVENT TOP 5000 omogućuje izradu sigurnog izolacijskog sloja po kojem se može hodati. - Osnovna konstrukcija na koju se sustav ISOVENT-TOP/ISOVENT TOP 5000 postavlja može biti izrađena od metala ili masivnog drva. Sustav se pričvršćuje uporabom odgovarajućih mehaničkih sustava. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. 14

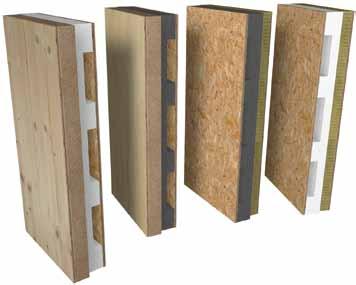

15 ISOVENT TOP COMPOSITO EKOLOŠKA GRADNJA 1 ISOVENT TOP COMPOSITO/5000 (EPS/EPS GRAFIT) I DRVENA VLAKNA Sustav osmišljen za termoventilaciju krovova. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24) ili OSB-a. Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. ISOVENT TOP COMPOSITO dimenzije: 1200 x 2440 mm = 2,928 m2, falcana na stranama. ISOVENT TOP COMPOSITO 5000 dimenzije: 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 2 ISOVENT TOP COMPOSITO/5000 (EPS/EPS GRAFIT) I KAMENA VUNA Sustav osmišljen za termoventilaciju krovova. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24) ili OSB-a. Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. ISOVENT TOP COMPOSITO dimenzije: 1200 x 2440 mm = 2,928 m2, falcana na stranama. ISOVENT TOP COMPOSITO 5000 dimenzije: 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča PREDNOSTI - Montaža sustava ISOVENT TOP COMPOSITO praktična je, brza i jednostavna. - Omogućuje izolaciju krovova velikih dimenzija u kratkim rokovima. - Sustav ISOVENT TOP COMPOSITO sigurna je podloga po kojoj se može hodati. - Zasebni ventilacijski kanali omogućuju učinkovitu ventilaciju (djeluju poput dimnjaka). - Sustav ISOVENT TOP COMPOSITO jednostavno je učiniti vodonepropusnim. - Uporaba sustava ISOVENT TOP COMPOSITO na krovovima jamči udobnost stanovanja u potkrovnim dijelovima građevine, toplinsku i zvučnu izolaciju, uštedu energije, propusnost vodene pare i izvrsnu ventilaciju. 15

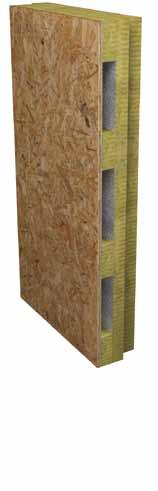

16 ISOVENT TERMO ACUSTIC EKOLOŠKA GRADNJA TOPLINSKA IZOLACIJA PATENTIRANO ZVUČNA IZOLACIJA SISTEMA ISOVENT TERMO ACUSTIC NS. RIF.:M B R E V E T TAT O ISOVENT TERMO ACUSTIC Ploča za termoventilaciju i zvučnu izolaciju krova proizvedena od biorazgradive kamene vune s oznakom CE, u skladu s UNI EN 13162:2001, dobivene od prirodnog kamena taljenjem i motanjem vlakana, gustoće 160 kg/m3. Odlikuje se visokom tlačnom čvrstoćom, odličnim toplinskim svojstvima i izvrsnim svojstvima zvučne apsorpcije. Zajamčena je njena otpornost na kemijske agense i otpornost na starenje materijala. U ventilacijske kanale montira se toplinski spojeno dvoslojno platno čija je vanjska strana prekrivena aluminijem kako bi se zajamčio vrlo visok koeficijent odbijanja topline. Sve se na kraju spaja na ploču EUROSTRAND OSB. Dimenzije ploče: 1200 x 1000 mm, FALCANA Standardne dostupne debljine: ( ) - ( ) - ( ) - ( ) mm Debljina OSB: 15 mm TEHNIČKI PODACI prema UNI EN 13162:2001 REAKCIJA NA POŽAR PREMA EN 13501: Euroklasa A1 TOPLINSKA PROVODNOST: = 0,039 W/mK TOPLINSKA OTPORNOST: prosječna debljina 50 mm RD = 1,28 m2 K/W prosječna debljina 80 mm RD = 2,05 m2 K/W prosječna debljina 100 mm RD = 2,56 m2 K/W prosječna debljina 120 mm RD = 3,08 m2 K/W SPECIFIČNA TOPLINA: Cp = 1030 J/kgK TALIŠTE PROIZVODA: 1000 C PAROPROPUSNOST: µ = 1,3-1,4 Rezultat ispitivanja zvučne izolacije krova pri uporabi proizvoda ISOVENT TERMO ACUSTIC Ispitivanje na gradilištu: Dls,2m,nT,w=41dB 16

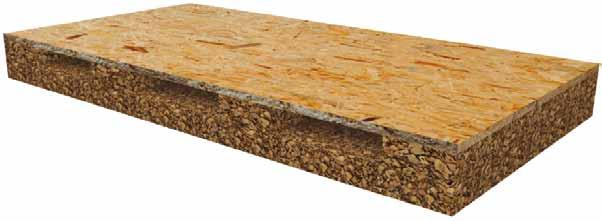

17 ISOVENT BIO SUGHERO EKOLOŠKA GRADNJA TOPLINSKA IZOLACIJA ZVUČNA IZOLACIJA ISOVENT BIO SUGHERO Termoventilacijski sustav koji se sastoji od posebno oblikovane ploče od pluta s ventilacijskim kanalima pravokutnog presjeka, spojene s pločom EUROSTRAND OSB u skladu s normom EN 300. Dimenzije ploče: Dužina 1000 mm Širina 1000 mm 1,00 m2 Standardne dostupne debljine: ( ) - ( ) - ( ) - ( ) - ( ) mm Druge debljine dostupne na zahtjev. Debljina OSB: 12 mm ZVUČNA APSORPCIJA: db=20 35 (500 Hz)* *ovisno o debljini 17

18 ISOVENT 0023 ISOVENT 0023 Termoventilacijski sustav proizveden spajanjem ploče od tvrde poliizocijanuratne pjene u skladu s normom UNI EN 13165, posebno oblikovane s ventilacijskim kanalima pravokutnog presjeka, s pločama dobivenim preradom drva, EUROSTRAND OSB UNI EN 300. Uporaba sustava ISOVENT 0023, koji odlikuje izvrsna toplinska provodljivost λ D = 0,023 W/mK (nazivna lambda), na krovovima zgrada, jamči udobnost stanovanja, toplinsku izolaciju, uštedu energije, propusnost vodene pare i izvrsnu ventilaciju. Standardne dimenzije ploče: 1200 x 1000 mm = 1,2 m2 Standardne dostupne debljine: ( ) - ( ) - ( ) - ( ) - ( ) - ( ) - ( ) - ( ) - ( ) - ( ). Debljina OSB: 12 mm PREDNOSTI - Montaža sustava ISOVENT 0023 praktična je, brza i jednostavna. - Omogućuje izolaciju krovova velikih dimenzija u kratkim rokovima. - Sustav ISOVENT 0023 sigurna je podloga po kojoj se može hodati. - Zasebni ventilacijski kanali omogućuju učinkovitu ventilaciju (djeluju poput dimnjaka). - Sustav ISOVENT 0023 jednostavno je učiniti vodonepropusnim. Toplinska provodljivost: λ D = 0,023 W/mK 18

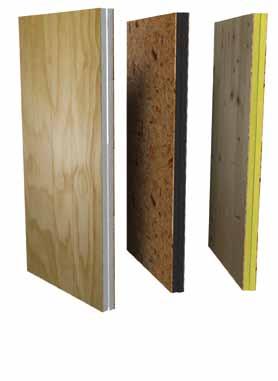

19 ISOSANDWICH ISOSANDWICH 5000 Sustav ISOSANDWICH / ISOSANDWICH 5000 samonosiva je strukturalna ploča koja se upotrebljava za izradu krovova, podova i predgotovljenih zidova s izloženom donjom stranom, toplinski izoliranih i spremnih za daljnju obradu. Samonosiva ploča sendvič strukture ISOSANDWICH / ISOSANDWICH 5000 dokazala se kao valjano i višenamjensko rješenje za konstrukcije od drva ili metala u kojima su razmaci između nosača veći od 2 m. Proizvedena je spajanjem ploče od OSB-a i glatkih ili prugastih šperploča debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24), između kojih je umetnuta ploča izolacijskog materijala. ISOSANDWICH EPS: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. ISOSANDWICH 5000 EPS: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. ISOSANDWICH GRAFITE: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. ISOSANDWICH 5000 GRAFITE: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. ISOSANDWICH EST: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. PREDNOSTI - Višenamjensko rješenje za krovove i potkrovlja toplinska izolacija ušteda energije. - Bez toplinskih mostova sigurna podloga po kojoj se može hodati polaganjem paropropusne membrane na krov - Dobiva se potpuna zaštita od slučajnih prodora kroz krovni pokrov. - Značajna ušteda tijekom montaže. Sustav ISOSANDWICH/ISOSANDWICH 5000 proizvodi se od ploča s ravnim rubom ili falcanim na 2 duže strane Izložena donja strana 2 Izolacijska ploča 3 Gornja strana od ploče EUROSTRAND OSB

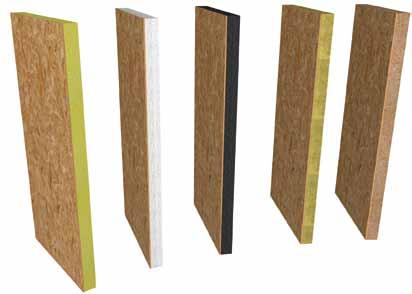

20 SEMISANDWICH/SEMISANDWICH SEMISANDWICH/SEMISANDWICH 5000 izolacijski je sustav proizveden spajanjem ploča dobivenih preradom drva, EUROSTRAND OSB ili šperploča lijepljena fenolnom smolom, i izolacijskih materijala. 1 SEMISANDWICH-EST ploča EUROSTRAND OSB, debljine 12 mm, spojena s izolacijskom pločom od XPS-a u skladu s normom EN CE. SEMISANDWICH-EST: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. 2 SEMISANDWICH-EPS/ SEMISANDWICH-EPS 5000 ploča EUROSTRAND OSB, debljine 12 mm, spojena s izolacijskom pločom od EPS-a u skladu s normom UNI EN CE. SEMISANDWICH EPS: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. SEMISANDWICH 5000 EPS: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 3 SEMISANDWICH-GRAFITE/SEMISANDWICH-GRAFITE 5000 ploča EUROSTRAND OSB, debljine 12 mm, spojena s izolacijskom pločom od EPS-a s GRAFITOM u skladu s normom UNI EN CE. SEMISANDWICH GRAFITE: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. SEMISANDWICH 5000 GRAFITE: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. 4 SEMISANDWICH-KAMENA VUNA ploča EUROSTRAND OSB, debljine 12 mm, spojena s izolacijskom pločom od kamene vune, gustoće 160 kg/m3. SEMISANDWICH-KAMENA VUNA: dimenzije 1200 x 1000 mm = 1,2 m2. 5 SEMISANDWICH-DRVENA VLAKNA ploča EUROSTRAND OSB, debljine 12 mm, spojena s izolacijskom pločom od drvenih vlakana, gustoće 170 kg/m3. SEMISANDWICH-DRVENA VLAKNA: dimenzije 1350 x 1200 mm = 1,62 m2. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. PREDNOSTI - Montaža sustava SEMISANDWICH/SEMISANDWICH 5000 praktična je, brza i jednostavna. - Omogućuje izolaciju krovova velikih dimenzija u kratkim rokovima. - Sustav SEMISANDWICH sigurna je podloga po kojoj se može hodati. - Sustav SEMISANDWICH jednostavno je učiniti vodonepropusnim. 20

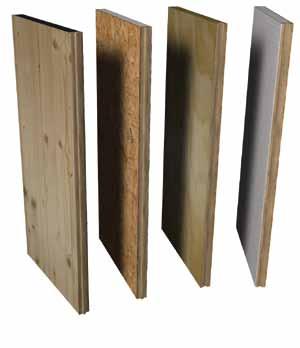

21 ISOSANDWICH TOP/ISOSANDWICH TOP5000 Sustav ISOSANDWICH -TOP samonosiva je strukturalna ploča koja se upotrebljava za izradu krovova, podova i predgotovljenih zidova s izloženom donjom stranom, toplinski izoliranih i spremnih za daljnju obradu. Samonosiva ploča sendvič strukture ISOSANDWICH -TOP dokazala se kao valjano i višenamjensko rješenje za konstrukcije od drva ili metala u kojima su razmaci između nosača veći od 2 m. Proizvedena je spajanjem ploče od OSB-a i glatkih ili prugastih šperploča debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24) ili OSB-a, između kojih je umetnuta ploča izolacijskog materijala, te umetanjem greda od masivnog drva na duže stranice spojem utor-pero. ISOSANDWICH-TOP EPS: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. ISOSANDWICH-TOP 5000 EPS: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. ISOSANDWICH-TOP GRAFITE dimenzije 2440 x 1200 mm = 2,928 m2, falcana na kraćim stranama. ISOSANDWICH-TOP 5000 GRAFITE: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. ISOSANDWICH-TOP EST: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. ISOSANDWICH-TOP KAMENA VUNA: dimenzije 2440 x 1200 mm = 2,928 m2, falcana na dužim stranama. ISOSANDWICH-TOP 5000 KAMENA VUNA: dimenzije 5000 x 585 mm = 2,925 m2, falcana na dužim stranama. PREDNOSTI - Višenamjensko rješenje za krovove i potkrovlja toplinska izolacija ušteda energije. - Bez toplinskih mostova sigurna podloga po kojoj se može hodati polaganjem paropropusne membrane na krov - Dobiva se potpuna zaštita od slučajnih prodora kroz krovni pokrov. - Značajna ušteda tijekom montaže. 1 Izložena donja strana 2 Izolacijska ploča 3 Gornja strana od ploče EUROSTRAND OSB 4 Greda od masivnog drva sa spojem utor-pero koja jamči veću nosivost tereta za konstrukcije s dužim razmacima između nosača

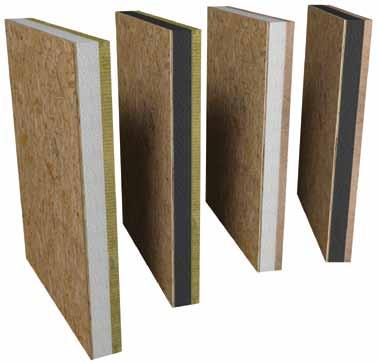

22 SEMISANDWICH COMPOSITO SEMISANDWICH COMPOSITO (EPS/EPS GRAFIT) I DRVENA VLAKNA Izolacijski sustav sendvič strukture za krovove. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, gustoće 170 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300, kako bi se jamčila najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije ploče SEMISANDWICH s drvenim vlaknima: 1200 x 1350 mm Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. SEMISANDWICH COMPOSITO (EPS/EPS GRAFIT) I KAMENA VUNA Izolacijski sustav sendvič strukture za krovove. Sastoji se od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i kamene vune, gustoće 160 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300, kako bi se jamčila najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije ploče SEMISANDWICH s kamenom vunom: 1000 x 1200 mm Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. 1 Donja strana izrađena je od ploče EUROSTRAND OSB 2 Izolacijska ploča može biti izrađena od materijala: EPS, ekspandiranog polistirena u skladu s normom EN CE; EPS-G, ekspandiranog polistirena s grafitom u skladu s normom EN CE. 3 Ploča od kamene vune ili drvenih vlakana

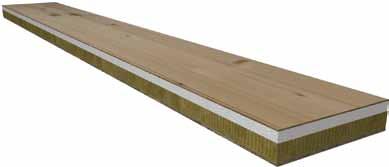

23 ISOSANDWICH COMPOSITO ISOSANDWICH COMPOSITO/5000 (EPS/EPS GRAFIT) I DRVENA VLAKNA Sustav ISOSANDWICH COMPOSITO upotrebljava se na ravnim i kosim krovovima, na zidovima, u potkrovljima. Omogućuje izradu strukturne, nosive, toplinski izolirane površine po kojoj se može hodati, s izloženom donjom stranom, spremnom za daljnju obradu. Ploča se sastoji od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, gustoće 170 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24). Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. ISOSANDWICH COMPOSITO dimenzije: 2440 x 1200 mm = 2,928 m2 falcana na kraćim stranama. ISOSANDWICH COMPOSITO 5000 dimenzije: 5000 x 585 mm = 2,925 m2, falcana na kraćim stranama. ISOSANDWICH COMPOSITO/5000 (EPS/EPS GRAFIT) I KAMENA VUNA Sustav ISOSANDWICH COMPOSITO upotrebljava se na ravnim i kosim krovovima, na zidovima, u potkrovljima. Omogućuje izradu strukturne, nosive, toplinski izolirane površine po kojoj se može hodati, s izloženom donjom stranom, spremnom za daljnju obradu. Ploča se sastoji od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i kamene vune, gustoće 160 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne ili vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24). Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. ISOSANDWICH COMPOSITO dimenzije: 2440 x 1200 mm = 2,928 m2, falcana na kraćim stranama. ISOSANDWICH COMPOSITO 5000 dimenzije: 5000 x 585 mm = 2,925 m2, falcana na kraćim stranama. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. 1 1 Donja strana izrađena je od ploče EUROSTRAND OSB 2 Izolacijska ploča može biti izrađena od materijala: 2 3 EPS, ekspandiranog polistirena u skladu s normom EN CE; EPS-G, ekspandiranog polistirena s grafitom u skladu s normom EN CE. 4 3 Ploča od kamene vune ili drvenih vlakana 4 Izložena donja strana 23

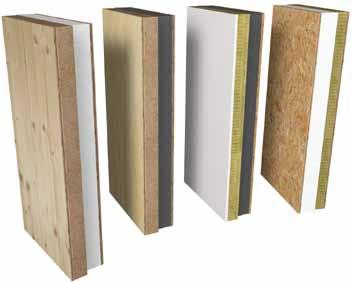

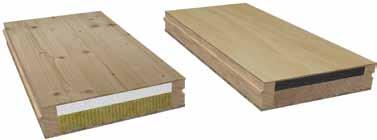

24 ISOSANDWICH TOP COMPOSITO ISOSANDWICH TOP COMPOSITO/5000 (EPS/EPS GRAFIT) I DRVENA VLAKNA Sustav ISOSANDWICH TOP COMPOSITO upotrebljava se na ravnim i kosim krovovima, na zidovima, u potkrovljima. Omogućuje izradu strukturne, nosive, toplinski izolirane površine po kojoj se može hodati, s izloženom donjom stranom, spremnom za daljnju obradu. Ploča se sastoji od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i drvenih vlakana u skladu s normom CE 13171, gustoće 170 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne i vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24). Na dužim su stranicama spojem utor-pero umetnute grede od masivnog drva. Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije ISOSANDWICH TOP COMPOSITO s drvenim vlaknima: 2440 x 1200 mm = 2,928 m2. Dimenzije ISOSANDWICH TOP 5000 s drvenim vlaknima: 5000 x 585 mm = 2,925 m2. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. ISOSANDWICH TOP COMPOSITO/5000 (EPS/EPS GRAFIT) I KAMENA VUNA Sustav ISOSANDWICH TOP COMPOSITO upotrebljava se na ravnim i kosim krovovima, na zidovima, u potkrovljima. Omogućuje izradu strukturne, nosive, toplinski izolirane površine po kojoj se može hodati, s izloženom donjom stranom, spremnom za daljnju obradu. Ploča se sastoji od dva sloja izolacijskog materijala s različitim svojstvima: ekspandiranog polistirena ili ekspandiranog polistirena s dodatkom grafita u skladu s normom CE i kamene vune, gustoće 160 kg/m3, spojenih s pločom EUROSTRAND OSB u skladu s normom EN 300. Donja strana dostupna je u izradi od: glatke ili prugaste šperploče debljine 9 mm, troslojne ploče od jele od 14 mm, jednoslojne ploče od jele od 10 mm, gipsane ploče (normalne, vodootporne i vatrootporne) ili gipsvlaknaste ploče od 12 mm (vidi str. 24). Na dužim su stranicama spojem utor-pero umetnute grede od masivnog drva. Sustav jamči najbolja svojstva: toplinske izolacije, toplinske inercije i zvučne izolacije. Dimenzije ISOSANDWICH TOP s kamenom vunom: 2440 x 1200 mm = 2,928 m2 Dimenzije ISOSANDWICH TOP 5000 s kamenom vunom: 5000 x 585 mm = 2,925 m2. Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča. 1 Donja strana izrađena je od ploče EUROSTRAND OSB 2 Izolacijska ploča može biti izrađena od materijala: EPS, ekspandiranog polistirena u skladu s normom EN CE; EPS-G, ekspandiranog polistirena s grafitom u skladu s normom EN CE. 3 Ploča od kamene vune ili drvenih vlakana 4 Izložena donja strana

25 ISOSANDWICH SPECIAL ISOSANDWICH 2 K ISOSANDWICH TOP 2 K ISOSANDWICH 2 K + GIPSANA PLOČA ISOSANDWICH TOP 2 K + GIPSANA PLOČA ISOSANDWICH 2 K + GIPSVLAKNASTA PLOČA ISOSANDWICH TOP 2 K + GIPSVLAKNASTA PLOČA ISOSANDWICH SPECIAL Izolacijski sustav sendvič strukture, proizveden od ploče s jezgrom od izolacijskog materijala, na licu i naličju spojene na ploču EUROSTRAND OSB u skladu s normom EN 300 CE, odnosno na licu spojene na gipsanu ploču (normalnu, vodootpornu ili vatrootpornu) ili gipsvlaknastu ploču od 12 mm. Rub ploče može biti ravan, falcan ili na dužim stranama ojačan drvenim gredama sa spojem utor-pero. Dimenzije: 2440 x 1200 mm = 2,928 m2 Izmjene dostupne na zahtjev: debljina ploče OSB na gornjoj strani dimenzije ploča PREDNOSTI Višenamjensko rješenje za krovove i potkrovlja toplinska izolacija ušteda energije bez toplinskih mostova sigurna podloga po kojoj se može hodati polaganjem paropropusne membrane na krov dobiva se potpuna zaštita od slučajnih prodora kroz krovni pokrov značajna ušteda tijekom montaže Izložena donja strana izrađena je od ploče EUROSTRAND OSB 2 Izolacijska ploča može biti izrađena od materijala: EPS, ekspandiranog polistirena u skladu s normom EN CE; EPS-G, ekspandiranog polistirena s grafitom u skladu s normom EN CE; XPS, ekstrudiranog polistirena u skladu s normom EN CE; kamene vune, na zahtjev. 3 Gornja strana izrađena je od ploče EUROSTRAND OSB 4 Greda od masivnog drva sa spojem utor-pero 5 Donja strana izrađena je od gipsane/gipsvlaknaste ploče

26 PODACI O DIMENZIJAMA ZA LINIJU PROIZVODA ISOSANDWICH Opis ISOSANDWICH/TOP ISOSANDWICH/TOP 5000 ISOSANDWICH 2K/TOP 2K ISOSANDWICH 2K 5000 ISOSANDWICH 2K/TOP 2K GIPSANA PLOČA Dimenzije ploča dužina 2440 mm x širina 1200 mm dužina 5000 mm x širina 585 mm dužina 2440 mm x širina 1200 mm dužina 5000 mm x širina 585 mm dužina 2440 mm x širina 1200 mm Opis Debljine ploča ISOSANDWICH/TOP ISOSANDWICH/TOP 5000 ISOSANDWICH 2K/TOP 2K ISOSANDWICH 2K 5000 ISOSANDWICH 2K/TOP 2K GIPSANA PLOČA od 51 do 241 mm od 66 do 246 mm od 54 do 244 mm od 54 do 244 mm od 67 do 247 mm ZAVRŠNE OBRADE IZLOŽENE DONJE STRANE 1_ŠPERPLOČA OD ČILEANSKOG BORA, GLATKA, 9 MM 2_ŠPERPLOČA OD ČILEANSKOG BORA, PRUGASTA, 9 MM 3_TROSLOJNA PLOČA OD JELE, GLATKA, 14 MM 4_TROSLOJNA PLOČA OD JELE, PRUGASTA, 14 MM _JEDNOSLOJNA PLOČA OD JELE, PRUGASTA, MM 6_GIPSANA PLOČA, 12,5 MM normalna vodootporna vatrootporna 7_GIPSVLAKNASTA PLOČA 12 MM 26

27 TEHNIČKA SVOJSTVA EKSPANDIRANOG POLISTIRENA EPS EST PRIJE SPAJANJA Opis Klasa M.J. EPS 100 grafit EPS 150 EPS 200 EST Norma Stabilnost dim. DS(N) % ±5 ±5 ±5 ±5 UNI EN 1603 Savojna čvrstoća BS kpa UNI EN Tlačna čvrstoća CS(10) kpa UNI EN 826 Koeficijent paropropusnosti MU /150 UNI EN Toplinska provodljivost λ D 0,031 0,034 0,034 0,034/0,036 UNI EN Reakcija na požar E E E E UNI EN 13501/1 Toplinski kapacitet J/kgK Euroklasa reakcije na požar (EN ) (EN ) (13823 (SBI)) Euroklasa reakcije na požar (EN ) Specifična toplina TEHNIČKA SVOJSTVA EKSPANDIRANOG POLIURETANA 0,023 Euroklasa pjena Euroklasa E Cp (J/kg K) F 1453 Toplinska izolacija Svojstvo (Norma) Prosječna početna toplinska provodnost (EN 12667) Nazivna toplinska provodnost (UNI EN 13165, Prilozi A i C) Opis Vrijednost određena pri prosječnoj temperaturi od 10 C Vrijednost određena pri prosječnoj temperaturi od 10 C Simbol (Mjerna jedinica) Vrijednost Za neka svojstva varira ovisno o debljini (mm) λ 90/90,l (W/mK) 0,022 λ D (W/mK) 0,023 Nazivna propusnost topline U D =λ D /d U D (W/m 2 K) Nazivna toplinska otpornost R D = d /λ D R D (m 2 K/W) ,77 0,58 0,46 0,38 0,33 0,29 0,26 0,23 0, , , ,04 3, ,35 5,22 27

28 TEHNIČKI PODACI IZOLACIJE ISOVENT/TOP-ISOSANDWICH/TOP KAMENA VUNA GUSTOĆE 160 KG/M3 Opis M.J. vrijednost norma Nazivna gustoća (±10%) debljine 30, 40, 50, 60, 80 kg/m EN 1602 debljine 100, 120, 140 kg/m EN 1602 Toplinska provodnost λ D W/mK 0,039 EN EN Reakcija na požar (Euroklasa) A1 EN Specifična toplina (Cp) J/kgK EN Paropropusnost bez obloge µ 1 EN Dugotrajna vodoupojnost WL(P) kg/m 2 3,0 EN 1609 Stabilnost izmjera u uvjetima određenih temperatura i vlažnosti DS(TH) [48-satno ispitivanje pri (70± 2) C i (90±5)% RV] 1% EN 1604 Otpor na strujanje zraka - AF kpa - s/m 2 >60 EN Tlačna čvrstoća pri tlačnom opterećenju od 10% - CS(10) Debljine 30, 40, 50 kpa 50 EN 826 Debljine 60, 80, 100, 120, 140 kpa 70 EN 826 PRIRODNO SVIJETLO PLUTO Opis M.J. vrijednost norma Nazivna gustoća (±10%) kg/m EN 1602 Toplinska provodnost λd W/mK 0,043 Paropropusnost µ Mogućnost truljenja ne postoji 28

29 TEHNIČKI PODACI IZOLACIJE Opis Profil Klasa reakcije na požar prema normi EN Klasa materijala prema normi DIN 4102 DRVENA VLAKNA tehnički podaci ravni rubovi Koeficijent toplinske provodljivosti λ D (W/(m*K) 0,039 Gustoća [kg/m3] oko 160/170 Koeficijent paropropusnosti µ 5 Vrijednost sd (m) 0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8 Specifična toplina c [J/(kg*K)] 2100 Savojna čvrstoća pri tlačnom opterećenju od 10% σ 10 (N/mm 2 ) 0,05 Tlačna čvrstoća [kpa] 50 Otpornost na paranje (kpa) 2,5 Hidraulički otpor razmjeran dužini [(kpa*s)/m 2 ] 100 Sastavnice E B2 drvena vlakna u slojevima Šifra otpada (EAK) / EUROSTRAND OSB U SKLADU S NORMOM EN 300 Opis OSB 2 OSB 3 M.J. Norma Debljine ploča Specifična težina kg/m 3 Modul elastičnosti glavna os N/mm 2 EN 310 sporedna os Savojna čvrstoća glavna os N/mm 2 EN 310 sporedna os Poprečna vlačna čvrstoća suhih vlakana 0,34 0,32 0,34 0,32 N/mm 2 EN 319 Promjena dimenzija uslijed promjene vlažnosti rel. vl. 85% 35% dužina +0,10-0,15 debljina +5,0-1,5 % EN 318 Debljinsko bubrenje nakon 24 sata % EN 317 Paropropusnost sd 2,0 M DIN Klasa reakcije na požar B2 Toplinska provodnost 0,13 W/mK DIN

30 TEHNIČKI PODACI ZAVRŠNIH OBRADA GIPSVLAKNASTA PLOČA Opis M.J. vrijednost Nazivna gustoća kg/m ±50 Toplinska provodljivost λ W/mK 0,32 Specifična toplina kj/kgk 1,1 Debljinsko bubrenje nakon 24-satnog % 2 potapanja u vodi Klasa reakcije na požar prema 0 Ministarskom dekretu od Dopušteno svijanje, okomito na N/mm 2 1,2 površinu ploče Modul elastičnosti, okomit na površinu ploče N/mm Modul stlačivosti N/mm GIPSANA PLOČA EN 520 Opis M.J. vrijednost norma Debljina mm 12,5 Težina kg/m 2 10,0 Paropropusnost µ 70/200 EN Savojna čvrstoća: uzdužna N 550 EN poprečna 210 Klasa reakcije na požar A2 EN

31 TEHNIČKI PODACI ZAVRŠNIH OBRADA ŠPERPLOČA 9 MM EN 310 (CE) Opis M.J. vrijednost norma Gustoća kg/m3 ~500 kg/m3 EN 323 Toplinska provodnost λ (W/m2K) 0,13 EN Paropropusnost µ 70/200 EN Ponašanje u požaru Euroklasa D EN Modul elastičnosti MOE N/mm 2 paralelan 7,43 okomit 754 Savojna čvrstoća MOR N/mm 2 paralelna 72 okomita 15 TROSLOJNA PLOČA OD JELE 14 MM EN (CE) Opis M.J. vrijednost norma Gustoća kg/m3 500 kg/m3 EN 323 Toplinska provodnost λ (W/m 2 K) 0,13 EN Paropropusnost µ 70/200 EN Ponašanje u požaru Euroklasa D EN Savojna čvrstoća MOR N/mm 2 paralelna 9000 okomita 600 Tlačna čvrstoća N/mm 2 paralelna 32 okomita 5 JEDNOSLOJNA PLOČA OD JELE 10 MM Opis M.J. vrijednost norma Gustoća kg/m3 500 kg/m3 EN 323 Toplinska provodnost λ (W/m 2 K) 0,13 EN Paropropusnost µ 70/200 EN Ponašanje u požaru Euroklasa D EN Savojna čvrstoća MOR N/mm 2 paralelna 20 okomita 5 Modul elastičnosti MOE N/mm 2 paralelan 3,00 okomit

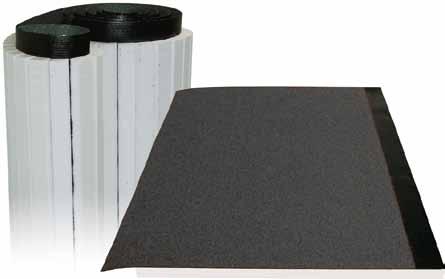

32 TERMOSYSTEM EPS TERMOSYSTEM EPS je sustav proizveden spajanjem bitumenske membrane i izolacijske ploče od ekspandiranog polistirena, u skladu s normom UNI EN 13163, koja usporava širenje plamena; Euroklasa E. Standardne značajke proizvoda. Rola: širina duge 50 mm visina role 1 m, s rubom od 8/10 cm na jednom kraju, preporučuje se do debljine 60 mm. Debljine od 70 mm do 200 mm dostupne su u pločama. Tvornički rezane ploče: širina duge 50 mm visina ploče 1 m, s jednim rubom na dužem kraju i dva ruba na kraćem kraju, upotrebljavaju se za toplinsku izolaciju predgotovljenih krovnih pokrova. Paneli: dostupni u svim debljinama, širine 1 m, minimalne dužine 2 m, s dva ruba od 8/10 cm na dužem i kraćem kraju. Tvornički rezani paneli: dostupni u svim debljinama; širina 1 m; dužina po mjeri, tvornički rezana prema vrsti krova; s dva ruba od 8/10 cm na dužem i kraćem kraju. TEHNIČKA SVOJSTVA EKSPANDIRANOG POLISTIRENA EPS PRIJE SPAJANJA Opis Klasa M.J. EPS 80 EPS 100 EPS 120 EPS 150 EPS 200 EPS 250 Norma Stabilnost dim. DS(N) % ±5 ±5 ±5 ±5 ±5 ±5 UNI EN 1603 Savojna čvrstoća BS kpa UNI EN Tlačna čvrstoća CS(10) kpa UNI EN 826 Koeficijent MU UNI EN paropropusnosti Toplinska provodljivost λ D 0,038 0,036 0,035 0,034 0,034 0,033 UNI EN Reakcija na požar E E E E E E UNI EN 13501/1 Toplinski kapacitet J/kgK

33 TERMOSYSTEM EPS GRAFIT TERMOSYSTEM EPS GRAFIT je sustav proizveden spajanjem bitumenske membrane i izolacijske ploče od ekspandiranog polistirena s dodatkom grafita, u skladu s normom UNI EN 13163, koja usporava širenje plamena; Euroklasa E. Značajke proizvoda. Rola: širina duge 50 mm visina role 1 m, s rubom od 8/10 cm na jednom kraju, preporučuje se do debljine 60 mm. Debljine od 70 mm do 200 mm dostupne su u pločama. Tvornički rezane ploče: širina duge 50 mm visina ploče 1 m, s jednim rubom na dužem kraju i dva ruba na kraćem kraju, upotrebljavaju se za toplinsku izolaciju predgotovljenih krovnih pokrova. Paneli: dostupni u svim debljinama, širine 1 m, minimalne dužine 2 m, s dva ruba od 8/10 cm na dužem i kraćem kraju. Tvornički rezani paneli: dostupni u svim debljinama; širina 1 m; dužina po mjeri, tvornički rezana prema vrsti krova; s dva ruba od 8/10 cm na dužem i kraćem kraju. TEHNIČKA SVOJSTVA EKSPANDIRANOG POLISTIRENA EPS S GRAFITOM PRIJE SPAJANJA Opis Klasa M.J. EPS 100 GRAFIT EPS 150 GRAFIT Norma Stabilnost dim. DS(N) % ±5 ±5 UNI EN 1603 Savojna čvrstoća BS kpa UNI EN Tlačna čvrstoća CS(10) kpa UNI EN 826 Koeficijent paropropusnosti MU µ UNI EN Toplinska provodljivost λ D 0,031 0,030 UNI EN Reakcija na požar E E UNI EN 13501/1 Toplinski kapacitet J/kgK

34 TERMOSYSTEM EST TERMOSYSTEM EST je sustav proizveden spajanjem bitumenske membrane i izolacijske ploče od ekspandiranog ekstrudiranog polistirena, u skladu s normom UNI EN 13164, koja usporava širenje plamena; Euroklasa E. Značajke proizvoda. Rola: širina duge 50 mm, visina role 1 m, s rubom od 8/10 cm na jednom kraju, dostupno do debljine 60 mm. Ploče: dostupne u svim debljinama, širine 1 m, dužine 1,20-1,80-2,40 m, s dva ruba od 8/10 cm na dužem i kraćem kraju. TEHNIČKA SVOJSTVA EKSPANDIRANOG EKSTRUDIRANOG POLISTIRENA PRIJE SPAJANJA Opis Klasa M.J. EST Norma Stabilnost dim. DS(TH) % ±5 UNI EN 1603 Tlačna čvrstoća pri tlačnom CS(10/Y) kpa 300 opterećenju od 10% UNI EN 826 Razina deformacije DLT(2)5 % 5 UNI EN 1605 Tlačna čvrstoća nakon 50 godina CC(2/1,5/50) Kpa 130 pri tlačnom opterećenju 2% UNI EN 1606 Dugotrajna vodoupojnost difuzijom WD(V)5 Vol. -% 2-4 UNI EN Koeficijent paropropusnosti MU µ 100 UNI EN Toplinska provodljivost λ D 0,034/0,036* UNI EN Reakcija na požar E UNI EN 13501/1 Toplinski kapacitet J/kgK 1260 *Ovisno o debljini 34

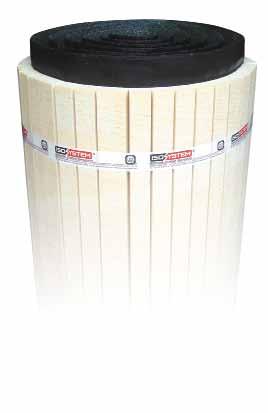

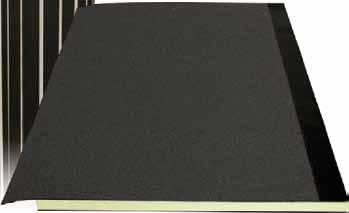

35 TERMOSYSTEM PUR VP TERMOSYSTEM PUR VP je sustav proizveden spajanjem bitumenske membrane i izolacijske ploče od ekspandiranog poliuretana, u skladu s normom EN 13165, koja usporava širenje plamena; Euroklasa E. VP: zasićena staklena vlakna. Značajke proizvoda. Rola: širina duge 50 mm, visina role 1 m, s rubom od 8/10 cm na jednom kraju, dostupne od 20 do 120 mm, s premazom od zasićenih staklenih vlakana na licu i naličju. Ploče: dostupne u svim debljinama, širine 1 m, dužine 1,20-2,40 m, s dva ruba od 8/10 cm na dužem i kraćem kraju. TEHNIČKA SVOJSTVA EKSPANDIRANOG POLIURETANA PUR PRIJE SPAJANJA Opis Simbol Vrijednost Norma Izračunata provodljivost, izmjerena na +10 C λ D W/mK 0,028 za deblj. od 20 do 70 mm UNI EN λ D W/mK 0,026 za deblj. od 80 do 140 mm UNI EN Tlačna čvrstoća pri tlačnom opterećenju od 10% dn od 30 do 40 mm kpa 150 UNI EN 826 Stabilnost izmjera DS(TH) (48±1) h varijacija po dužini 1% (70±2) C Europska klasa reakcije na požar VP EN 11952/2 Euroklasa E UNI EN 13501/1 Toplinski kapacitet J/kgK

36 TERMOSYSTEM PUR 0,023 TERMOSYSTEM PUR 0,023 je sustav proizveden spajanjem bitumenske membrane i ploče od tvrde poliizocijanuratne pjene u skladu s normom UNI EN Standardne značajke proizvoda. Ploče: standardne debljine od 30 do 120 mm, širina 1 m, minimalna dužina 1,2/2,4 m, s dva bočna preklopna ruba od 10 cm. TEHNIČKA SVOJSTVA EKSPANDIRANOG POLIURETANA PUR 0,023 PRIJE SPAJANJA Euroklasa reakcije na požar (EN ) (EN ) Euroklasa F (13823 (SBI)) Euroklasa reakcije na požar (EN ) pjena Euroklasa E Specifična toplina Cp (J/kg K) 1453 Toplinska izolacija Svojstvo (Norma) Prosječna početna toplinska provodnost (EN 12667) Nazivna toplinska provodnost (UNI EN 13165, Prilozi A i C) Opis Vrijednost određena pri prosječnoj temperaturi od 10 C Vrijednost određena pri prosječnoj temperaturi od 10 C Simbol (Mjerna jedinica) Vrijednost Za neka svojstva varira ovisno o debljini (mm) λ 90/90,l (W/mK) 0,022 λ D (W/mK) 0,023 Nazivna propusnost topline U D =λ D /d U D (W/m 2 K) Nazivna toplinska otpornost R D = d /λ D R D (m 2 K/W) 1,15 0,77 0,58 0,46 0,38 0,33 0,29 0,26 0,23 0,19 0,87 1, , ,04 3, ,35 5,22 36

37 TERMOSYSTEM RC TERMOSYSTEM RC je sustav proizveden spajanjem bitumenske membrane i izolacijske ploče od mineralne vune s orijentiranim vlaknima, gustoće 155 kg/m3, u skladu s normom UNI EN 13162, koja usporava širenje plamena; Euroklasa A1. Standardne značajke proizvoda. Rola: širina duge 50 mm, visina role 1 m, s rubom od 8/10 cm na jednom kraju, dostupno do debljine 60 mm. Ploče: dostupne u svim debljinama, širine 1 m, minimalne dužine 1,20 m, s dva ruba od 8/10 cm na dužem i kraćem kraju. TEHNIČKA SVOJSTVA MINERALNE VUNE RC PRIJE SPAJANJA Opis Klasa M.J. Vrijednost Norma Razred dopuštenih odstupanja za parametre izmjera T5 UNI EN 823 Tlačna čvrstoća pri tlačnom opterećenju od 10% CS(10) kpa 70 UNI EN 826 Vlačna čvrstoća mjerena po debljini kpa 13 UNI EN 1607 Koeficijent linearnog toplinskog rastezanja 2x10-6 C-1 Zaostalo skupljanje na 20 C nakon 4 dana na 70 C zanemarivo UNI EN Linearno rastezanje pri nepromjenjivoj temperaturi uzdužni smjer < 1 mm/m od 20 C i RV između 65 i 80% poprečni smjer < 1 mm/m Promjena debljine uzoraka držanih 15 minuta na 2% 100 C i RV 100% i potom ohlađenih na T okoline Kratkotrajna vodoupojnost - WS kg/m 2 1,0 Europska klasa reakcije na požar, Euroklasa A1 Toplinska provodljivost λ D 0,040 Otpornost na točkasto opterećenje PL (5) N 650 EN Talište kamene vune C > 1000 Toplinski kapacitet J/kgK

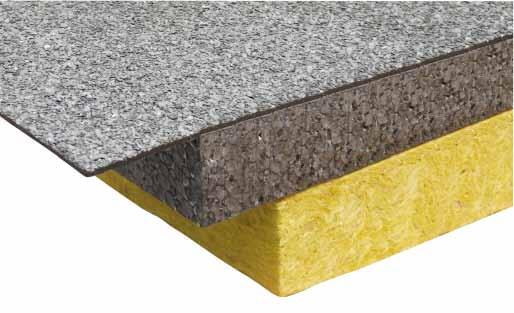

38 TERMOSYSTEM COMPOSITO TOPLINSKA IZOLACIJA ZVUČNA IZOLACIJA TERMOSYSTEM COMPOSITO je ploča od ekspandiranog polistirena s dodatkom grafita, kamene vune visoke gustoće u skladu s normom CE i bitumenske membrane; izvrsna za toplinsku i zvučnu izolaciju krova. Dimenzije: 1200 x 1000 mm. Debljine dostupne na zahtjev, ovisno o potrebama korisnika. Svojstva grafita potražite na str. 25. Svojstva kamene vune potražite na str

39 TERMOSYSTEM COMPOSITO FESCO S/EPS - FESCO S/EST TERMOSYSTEM COMPOSITO FESCO S/EPS O ESTRUSO je vodonepropusni izolacijski sustav proizveden spajanjem izolacijske ploče od ekspandiranog perlita, koja je na jednoj strani premazana oksidiranim bitumenom (oko 350 g/m2) i zaštićena termoplastičnim filmom, i ploče od ekspandiranog elastificiranog polistirena u skladu s normom EN ili ploče od ekspandiranog ekstrudiranog polistirena u skladu s normom EN Falcan na 4 strane, na zahtjev. Dimenzije: 1200 x 600 mm Debljine izolacijskog materijala: mm TEHNIČKA SVOJSTVA MINERALNE VUNE RC PRIJE SPAJANJA Svojstva Vrijednost M.J. Norma Dužina, širina 1200x600 mm EN 822 Debljina od 20 do 120 mm EN 823 Nazivna gustoća 150 kg/m 3 EN 1602 Nazivna toplinska provodljivost λ D 0,050 W/mK EN Tlačno opterećenje kod 10% deformacije 200 (prosječno 300) kpa EN 826 Svojstva izvedbe ispod - tlačno opterećenje R CS 130 kpa EN 826 cementnih ploča: - deformacija, d smin /d smax 0,7 / 1,2 % Deformacija pri 80 kpa i 80 C tijekom 7 dana (ili 7 dana na 60 C u skladu s EN 1605) < 5 (2%) % UEAtc Deformacija (puzanje) pri tlačnom opterećenju od 80 kpa, ekstrapolirana za 10 godina 1 mm EN 1606 Otpornost na probod (na 50 cm 2 ) s deformacijom od 2 mm 1400 N EN Vodoupojnost pri potpunom uranjanju 0,03 kg/dm 3 EN Stabilnost izmjera - nakon 48 sati na 23 C i RV 90%, dužina i širina/debljina 0,5 / 1,0 % EN nakon 48 sati na 70 C i RV 50%, dužina i širina/debljina 0,5 / 1,0 % EN zaostala deformacija na 20 C nakon stabilizacije na 80 C < 0,12 % UEAtc Vlačna čvrstoća okomito na ravninu ploče 40 kpa EN 1607 Specifična toplina 900 J/kgK EN ISO Koeficijent paropropusnosti, µ 5 - EN ISO Reakcija na požar (Euroklasa) C-s1, d0 - EN Opis tlačna čvrstoća (EN 826) TEHNIČKA SVOJSTVA EPS 200 KPA toplinska provodljivost (EN 13163) MU (EN 12086) reakcija na požar Euroklasa EPS Kpa 200 λ D 0,034 µ E (EN 13501/1) Opis tlačna čvrstoća (EN 826) TEHNIČKA SVOJSTVA EST 350 KPA toplinska provodljivost (EN 13163) MU (EN 12088) reakcija na požar Euroklasa EST Kpa 350 λ D 0,034/0,036 µ 150 E (EN 13501/1) 39

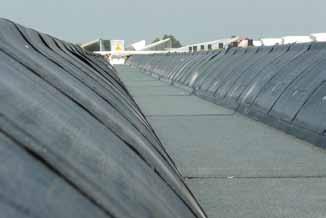

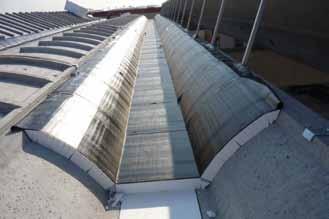

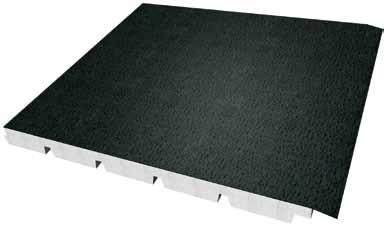

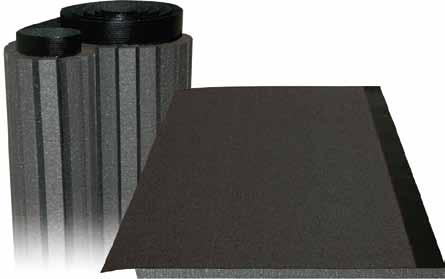

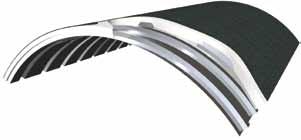

40 TERMOSYSTEM ONDA Zakrivljeni sustav TERMOSYSTEM ONDA je sustav proizveden spajanjem vodonepropusne bitumenske membrane i ploče za toplinsku izolaciju od EPS-a ili EPS-a s dodatkom grafita, oblikovan prema vrsti valovitog profila od vlaknastog cementa ili azbestnog cementa na koji će biti postavljen. TERMOSYSTEM ONDA namjenski se tvornički reže za upotrebu na svodovima. Ploče se isporučuju s dva preklopna ruba na dvije okomite strane. TERMOSYSTEM GRECA Zakrivljeni sustav TERMOSYSTEM GRECA je sustav proizveden spajanjem vodonepropusne bitumenske membrane i ploče za toplinsku izolaciju od EPS-a ili EPS-a s dodatkom grafita, oblikovan prema vrsti valovitog lima na koji će biti postavljen. TERMOSYSTEM GRECA namjenski se tvornički reže za upotrebu na svodovima. Ploče se isporučuju s dva preklopna ruba na dvije okomite strane. 40

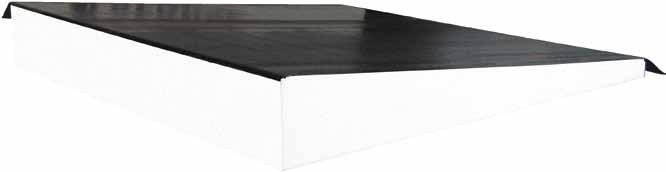

41 TERMOSYSTEM PENDENZA TERMOSYSTEM PENDENZA je vodonepropusni izolacijski sustav proizveden spajanjem ekspandiranog polistirena EPS u skladu s normom EN ili ekspandiranog polistirena s dodatkom grafita u skladu s normom EN i bitumenske membrane u skladu s normom EN TERMOSYSTEM PENDENZA ZA FOTONAPONSKE INSTALACIJE TERMOSYSTEM PENDENZA ZA FOTONAPONSKE INSTALACIJE vodonepropusni je izolacijski sustav proizveden spajanjem ekspandiranog polistirena EPS ili ekspandiranog polistirena s dodatkom grafita u skladu s normom EN i ploče od ekspandiranog poliuretana debljine 20 mm u skladu s normom EN koja je na obje strane presvučena zasićenim staklenim vlaknima ili ploče od ekspandiranog poliuretana debljine 20 mm u skladu s normom EN koja je na obje strane presvučena zasićenim staklenim vlaknima i bitumenskom folijom ili ploče EUROSTRAND OSB debljine 12 mm u skladu s normom EN 300. Dimenzije ploče: 1200 x 1000 mm Metoda za određivanje prosječne debljine kosog krova TERMOSYSTEM Nagib % Pendenza % h H = = = LUNGHEZZA DUŽINA Calcolo dello Izračun spessore prosječne debljine: medio: H1 H1+h/2= + = SM (prosječna SM (spessore debljina) medio) 41

42 TERMOSYSTEM PENDENZA <1 <1 <1 <1 <1 <1 <1 <1 <1 <2 <3 <4 <5 <6 <7 8> 8> 8> 8> 8> 8> 8> 8> 8> 8> 8> 15> 14> 13> 12> 11> 10> <2 <2 <2 7> 7> 7> 7> 7> 7> 7> 7> 7> 7> 7> <2 <3 <3 <2 <3 <4 <3 <4 <5 <6 6> 6> 6> 6> 6> 6> 6> 6> 6> 6> <2 <2 <2 <3 <3 <3 <4 <4 <4 <1 <2 <3 <4 <5 <6 <7 7> 6> 5> 5> 5> 5> 5> 5> 5> 5> <5 <3 <4 <5 <4 <5 <6 5> 4> <5 <6 <4 <5 <6 <5 <6 4> 4> 4> 4> 4> 4> 5> 4> 3> 5> 4> 3> 5> 4> 3> 5> 4> 3> 5> 5> <5 <6 <6 4> <6 3> 3> 3> 3> 3> 2> 2> 2> 2> 2> 2> <1 <1 <1 <2 <2 <2 <3 <3 <3 <4 <4 <4 <5 <5 <5 <6 <6 <6 <7 <7 <7 7> 7> 7> 6> 6> 6> 1> 1> 1> <1 <1 <1 <2 <2 <2 <2 <3 <3 <3 <3 <3 <4 <4 <4 <4 <4 <4 <5 <5 <5 <5 <5 <5 <5 <6 <6 <6 <6 <6 <6 <6 <6 <7 <7 <7 <7 <7 <7 <7 <7 <7 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 15> 14> 13> 12> 11> 10> 40 mm 67 mm 94 mm 121mm 148 mm 175 mm 202 mm 230 mm 202 mm 175 mm 148 mm 121 mm 94 mm 67 mm 40 mm 67 mm 94 mm 121mm 148 mm 175 mm 202 mm 230 mm 220 mm 210 mm 200 mm 190 mm 180 mm 170 mm TIPSKI PROJEKT RAVNOG KROVA S OLUCIMA I OLUČNIM CIJEVIMA SUSTAV VIŠESTRUKE ODVODNJE Ovaj tip sustava omogućuje odvod kišnice postavljanjem kosih modula na pravce krovnih uvala i sljemena krova, prema odvodima ili olučnim cijevima. Kosi TERMOSYSTEM proizvodi se od ploča od EPS-a različitih vrsta koje se postepeno sužavaju na jednom kraju, ovisno o potrebama projekta. Može biti proizveden od pojedinačnih slojeva ploča (ne spojenih) za izvedbu rješenja sa sintetičkim pokrovima, odnosno od ploča koje su tvornički spojene s polimernim bitumenskim membranama za naknadnu izvedbu završnih slojeva s bitumenskim otopinama. Treba li vam više informacija, u svakom se trenutku možete obratiti našem tehničkom uredu. 9> 9> 9> 9> 9> 9> 9> 9> 9> 9> 160 mm 42

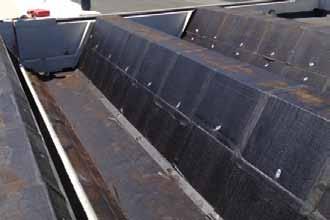

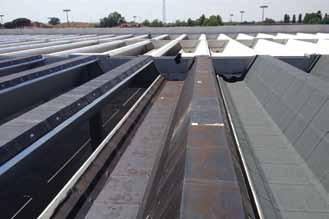

43 TERMOSYSTEM TEGOLO TERMOSYSTEM TEGOLO je sustav ploča oblikovanih po mjeri, izrađenih od EPS-a ili EPS-a s dodatkom grafita, spojenih s bitumenskim membranama za izolaciju i vodonepropusnost predgotovljenih krovnih pokrova. 43

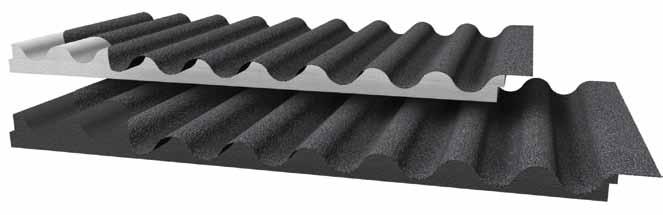

44 TERMOSYSTEM COPPO P TERMOSYSTEM COPPO P vodonepropusni je izolacijski sustav proizveden spajanjem ploče od ekspandiranog polistirena EPS ili ekspandiranog polistirena s dodatkom grafita u skladu s normom UNI EN 13163, posebno oblikovane za polaganje kupe, i bitumenske membrane od 3,5 kg/m2, ojačane netkanim tekstilom od poliestera i zaštićene posipom od škriljevca u skladu s normom UNI EN Debljine Termosystem coppo P A mm TERMOSYSTEM COPPO G TERMOSYSTEM COPPO G vodonepropusni je izolacijski sustav proizveden spajanjem ploče od ekspandiranog polistirena EPS ili ekspandiranog polistirena s dodatkom grafita u skladu s normom UNI EN 13163, posebno oblikovane za polaganje kupe, i bitumenske membrane od 3,5 kg/m2, ojačane netkanim tekstilom od poliestera i zaštićene posipom od škriljevca u skladu s normom UNI EN Debljine Termosystem coppo G A mm 44

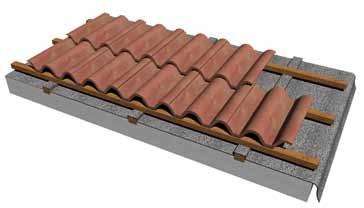

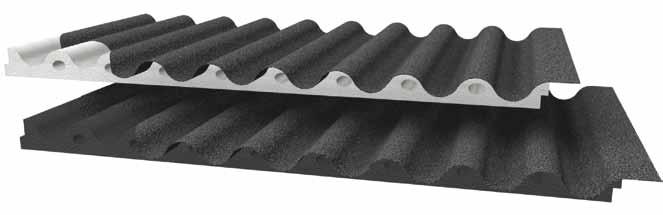

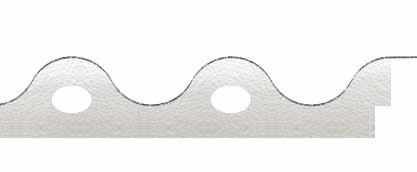

45 TERMOSYSTEM COPPO GV TERMOSYSTEM COPPO GV vodonepropusni je izolacijski sustav proizveden spajanjem ploče od ekspandiranog polistirena EPS ili ekspandiranog polistirena s dodatkom grafita u skladu s normom UNI EN 13163, posebno oblikovane s mikroventilacijom za polaganje kupe, i bitumenske membrane od 3,5 kg/m 2, ojačane netkanim tekstilom od poliestera i zaštićene posipom od škriljevca u skladu s normom UNI EN Debljine Termosystem coppo GV A mm Ventilacijski kanali OBLIK I DIMENZIJE PLOČA TERMOSYSTEM COPPO P Opis vrijednost Dimenzije ploče 1860 x 1000 mm Korisna površina 1,86 m 2 Za 100 m 2 krova potrebno 54 kom. OBLIK I DIMENZIJE PLOČA TERMOSYSTEM COPPO G Opis vrijednost Dimenzije ploče 1800 x 1000 mm Korisna površina 1,80 m 2 Za 100 m 2 krova potrebno 54 kom. OBLIK I DIMENZIJE PLOČA TERMOSYSTEM COPPO GV Opis vrijednost Dimenzije ploče 1800 x 1000 mm Korisna površina 1,80 m 2 Za 100 m 2 krova potrebno 54 kom. 45

46 TERMOSYSTEM TEGOLA TERMOSYSTEM TEGOLA vodonepropusni je izolacijski sustav proizveden spajanjem ploče od ekspandiranog polistirena EPS ili EPS-a s dodatkom grafita u skladu s normom EN 13163, posebno oblikovane za polaganje nosivih letvi za kontraletve na koje se pričvršćuju crjepovi, i bitumenske membrane od 3,5 kg/m 2, ojačane netkanim tekstilom od poliestera i zaštićene posipom od škriljevca u skladu s normom EN Dimenzije: - Dužina Širina ,80 m 2 - Rubovi: 1 na kraćem kraju i 1 na dužem kraju - Dužina rubova 10 cm - 3 letve dimenzija 50 x 40 mm TILE EASY PLOČA ZA TOPLINSKU IZOLACIJU ISPOD CRJEPOVA EKSTRUDIRANA EPS TILE EASY je ploča za toplinsku izolaciju ispod crjepova, izrađena od jednoslojnog ekstrudiranog polistirena tlačne čvrstoće 300 Kpa, s ekstrudiranim slojem, dva ruba falcana za spoj pero-utor; ili od ekspandiranog polistirena tlačne čvrstoće 200 Kpa, s dva uzdužna žlijeba za mikroventilaciju* i poprečnih žljebova** pripremljenih za spajanje zatika ploče. Širina ploče je 600 mm, dostupna je u različitim debljinama, a dužina ovisi o udaljenosti redova crjepova. *i odvodnju vode u slučaju prodora kroz krovni pokrov **u skladu s udaljenosti redova crjepova Dimenzije: Završna obrada Debljine Standardna udaljenost (mm) Dužina (mm) Falcano (pero-utor) na dužoj strani * *posebne udaljenosti na zahtjev 46

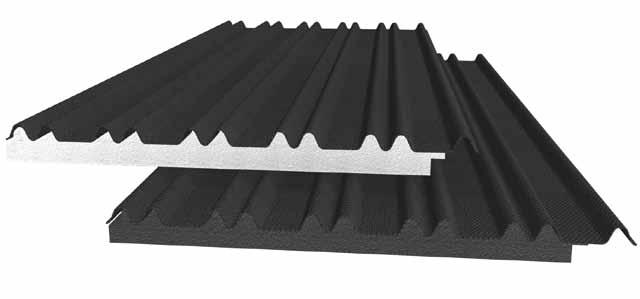

47 ISOLONDA P IZOLACIJA OD EPS 150/200 KPA IZOLACIJA OD EPS 100 KPA GRAFIT Dimenzije vlaknaste bitumenske obloge 2000 mm Dimenzije EPS 895 mm ISOLONDA sastoji se od ploče od EPS-a 150/200 kpa ili 100 kpa s grafitom, u skladu s UNI EN 13163, posebno spojene na vlaknastu bitumensku oblogu, čime omogućuje izvrsno prozračivanje između sustava i krovnog pokrova. Ova posebno oblikovana ploča upotrebljava se za krovne pokrove od kupe i crjepova, s time da se za crjepove trebaju dodati letve u skladu s udaljenosti redova. Dimenzije: Dimenzije ploče od EPS-a 1920 x 895 Dimenzije vlaknaste bitumenske ploče 2000 x 1050 Korisna površina 1,86 m2 Debljine Isolonda A mm A 47

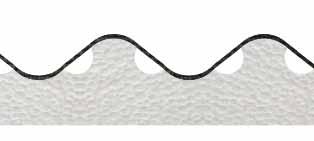

48 Dimenzije EPS 875 mm ISOLONDA C IZOLACIJA OD EPS 150/200 KPA IZOLACIJA OD EPS 100 KPA GRAFIT Dimenzije vlaknaste bitumenske obloge 2000 mm ISOLONDA -C dostupna je u profilu pravilnog vala i profilu s kanalima ispod vlaknaste bitumenske ploče. Ploča od EPS-a 150/200 kpa ili 100 kpa s grafitom, u skladu s UNI EN 13163, posebno je oblikovana i spojena s vlaknastom bitumenskom pločom. Zbog svoje pravilne valovitosti, ploča je siguran nosač za kupe i olakšava njihovo polaganje. Dimenzije: Dimenzije ploče od EPS-a 1920 x 875 Dimenzije vlaknaste bitumenske ploče 2000 x 950 Korisna površina 1,68 m2 Debljine Isolonda C A mm B mm B A Ventilacijski kanali 48

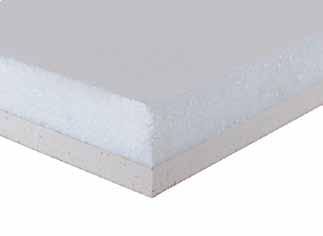

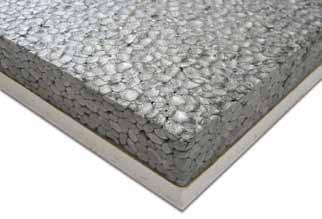

49 GESS FON EPS/GRAFITE TEHNIČKA SVOJSTVA GESS FON PSE i GESS FON PSE GRAFITE ploče su koje odlikuju izvrsna svojstva toplinske izolacije. Proizvedene su spajanjem normalne, vatrootporne ili vodootporne gipsane ploče RB 13, u skladu s normom UNI EN 520, i ploče od ekspandiranog polistirena TERMOSTYR ili TERMPOR, u skladu s normom EN CE, koja usporava širenje plamena; Euroklasa E. Dimenzije: 1200x2000/3000 mm Debljine izolacije: TEHNIČKA SVOJSTVA EKSPANDIRANOG POLISTIRENA EPS PRIJE SPAJANJA Opis Klasa M.J. EPS 80 EPS 100 EPS 150 EPS100 Norma grafit Stabilnost dim. DS(N) % ±5 ±5 ±5 ±5 UNI EN 1603 Savojna čvrstoća BS kpa UNI EN Tlačna čvrstoća CS(10) kpa UNI EN 826 Paropropusnost MU UNI EN Toplinska provodljivost λ D 0,038 0,036 0,034 0,031 UNI EN Reakcija na požar E E E E UNI EN 13501/1 Toplinski kapacitet J/kgK

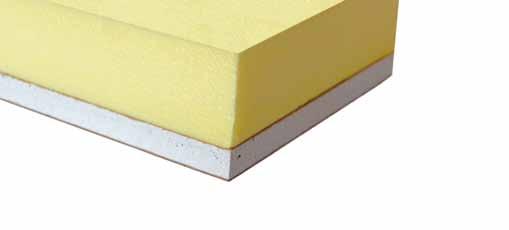

50 GESS FON EST TEHNIČKA SVOJSTVA Sustav proizveden spajanjem normalne, vatrootporne ili vodootporne gipsane ploče RB 13, u skladu s normom UNI EN 520, i ploče od ekspandiranog ekstrudiranog polistirena, u skladu s normom UNI EN Upotrebljava se s konstrukcijama od gipsanih ploča ili kao vanjska obloga za toplinsku izolaciju zidova i stropova. Dimenzije: 3000 x 1200 mm /2000 x 1200 Debljine izolacije: TEHNIČKA SVOJSTVA EKSPANDIRANOG EKSTRUDIRANOG POLISTIRENA PRIJE SPAJANJA Opis Klasa M.J. EST Norma Stabilnost dim. DS(TH) % ±5 UNI EN 1603 Tlačna čvrstoća pri tlačnom opterećenju od 10% CS(10/Y) kpa 250 UNI EN 826 Razina deformacije DLT(2)5 % 5 UNI EN 1605 Tlačna čvrstoća nakon 50 godina pri tlačnom opterećenju 2% CC(2/1,5/50) Kpa 130 UNI EN 1606 Dugotrajna vodoupojnost difuzijom WD(V)5 Vol. -% 2-4 UNI EN Paropropusnost MU µ 150 UNI EN Toplinska provodljivost λ D 0,034/0,036* UNI EN Reakcija na požar E Toplinski kapacitet J/kgK 1260 * Ovisno o debljini 50

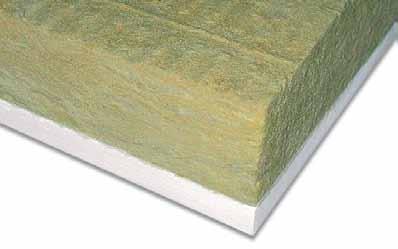

51 GESS FON RC EKOLOŠKA GRADNJA TOPLINSKA IZOLACIJA ZVUČNA IZOLACIJA TEHNIČKA SVOJSTVA GESS FON RC je ploča za apsorpciju zvuka i sprječavanje prodora zvuka proizvedena spajanjem gipsane ploče RB 13 i ploče od kamene vune. Kamena vuna je porozni materijal s visokom moći apsorpcije zvuka. Kada je spojena s drugim materijalom, ona povećava njegovu izolacijsku moć za niske frekvencije. Dimenzije: 2000/3000 x 1200 mm Debljine izolacije: TEHNIČKA SVOJSTVA MINERALNE VUNE RC 80 Opis Klasa M.J. Vrijednost Norma Nazivna gustoća (±10%) kg/m 3 80/100 EN 1602 Toplinska provodljivost λ D 0,035 EN 13162/12667 TEHNIČKA SVOJSTVA MINERALNE VUNE RC 100 Opis Klasa M.J. Vrijednost Norma Nazivna gustoća (±10%) kg/m EN 1602 Toplinska provodljivost λ D 0,035 EN 13162/12667 TEHNIČKA SVOJSTVA MINERALNE VUNE RC 160 Opis Klasa M.J. Vrijednost Norma Nazivna gustoća (±10%) kg/m EN 1602 Toplinska provodljivost λ D 0,039 EN 13162/

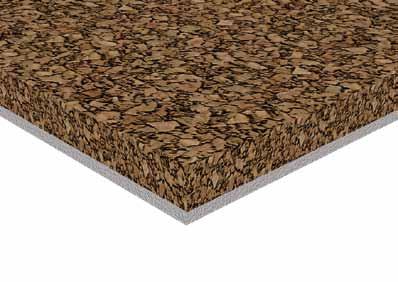

52 GESS FON SUGHERO EKOLOŠKA GRADNJA TOPLINSKA IZOLACIJA ZVUČNA IZOLACIJA OPIS GESS FON SUGHERO je ploča za toplinsku izolaciju i apsorpciju zvuka, proizvedena spajanjem gipsane ploče RB 13 i ploče od svijetlog pluta. Dimenzije: 2000/3000 x 1200 mm ZVUČNA APSORPCIJA: db=20 35 (500 Hz)* *OVISNO O DEBLJINI PRIRODNO SVIJETLO PLUTO Opis M.J. vrijednost norma Nazivna gustoća (±10%) kg/m EN 1602 Toplinska provodnost λ D W/mK 0,043 Paropropusnost µ Mogućnost truljenja ne postoji 52

53 GESS FON 0,023 TEHNIČKA SVOJSTVA GESS FON 0,023 je ploča za apsorpciju zvuka i sprječavanje prodora zvuka, proizvedena spajanjem gipsane ploče RB 13 i ploče od ekspandiranog poliuretana, u skladu s normom UNI EN Dimenzije: 1200 x 2000 mm Debljine izolacije: TEHNIČKA SVOJSTVA EKSPANDIRANOG POLIURETANA 0,023 Euroklasa reakcije na požar (EN ) (EN ) Euroklasa F (13823 (SBI)) Euroklasa reakcije na požar (EN ) pjena Euroklasa E Specifična toplina Cp (J/kg K) 1453 Toplinska izolacija Svojstvo (Norma) Prosječna početna toplinska provodnost (EN 12667) Nazivna toplinska provodnost (UNI EN 13165, Prilozi A i C) Opis Vrijednost određena pri prosječnoj temperaturi od 10 C Vrijednost određena pri prosječnoj temperaturi od 10 C Simbol (Mjerna jedinica) Vrijednost Za neka svojstva varira ovisno o debljini (mm) λ 90/90,l (W/mK) 0,022 λ D (W/mK) 0,023 Nazivna propusnost topline U D =λ D /d U D (W/m 2 K) Nazivna toplinska otpornost R D = d /λ D R D (m 2 K/W) 1,15 0,77 0,58 0,46 0,38 0,33 0,29 0,26 0,23 0,19 0,87 1,30 1,74 2,17 2,61 3,04 3,48 3,91 4,35 5,22 53

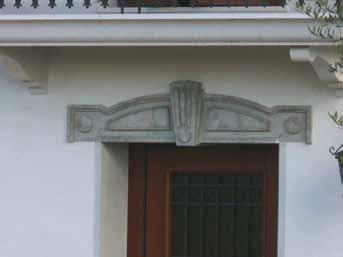

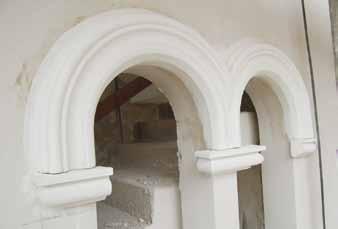

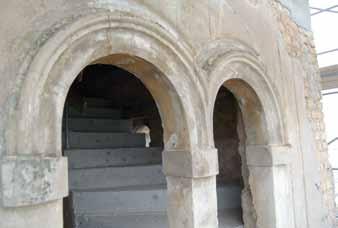

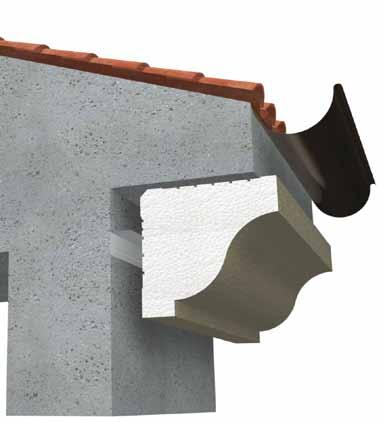

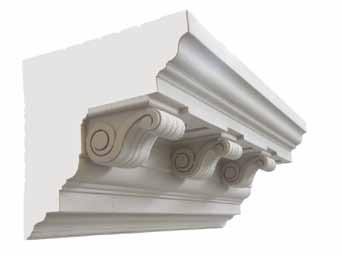

54 DEKORSYSTEM OPIS Dekorsystem se sastoji od profila izrađenog od EPS-a (ekspandiranog polistirena), oblikovanog na zahtjev. Izložena strana zaglađena je cementnom žbukom. Žbuka na izloženoj stani (kao vanjski završni materijal) izvedena je kako bi završni proizvod učinila otpornim na atmosferilije, naprezanja i udarce te pripremila površinu za nanošenje standardnih fasadnih boja. S proizvodima Dekorsystem mogu se izrađivati: Krovni vijenci Okviri kružnoga oblika Dekorativni fasadni profili Svi oblici lukova, bačvastih ili križnih svodova Svi oblici dekorativnih stupova 54

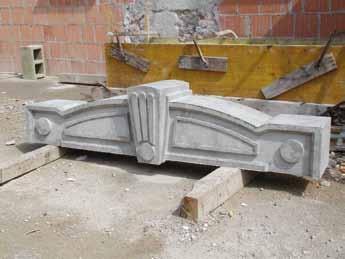

55 FORMSYSTEM OPIS Formsystem CLS, kalupi od presvučenog EPS-a za izradu odljeva od betona. Formsystem kalup u negativu, izrađen od presvučenog EPS-a, omogućuje izradu proizvoda od betona kao što su: - krovni vijenci - okviri kružnoga oblika - dekorativni fasadni profili - svi oblici lukova, bačvastih ili križnih svodova - svi oblici stupova. Raznovrsne mogućnosti uporabe kalupa FORMSYSTEM u potpunosti zadovoljavaju potrebe projektanata i olakšavaju rad tesara. Elementi Formsystem CLS upotrebljavaju se uz tradicionalno razupiranje jer su vanjske površine kalupa ravne i međusobno okomite. 55

56 DODACI Mrežica protiv ptica Turboairy crijep i kupa Kuka za kupe od nehrđajućeg čelika Podloške od pocinčanog lima Tipla BR i vijak za drvo Cjelokupan pričvrsni element za valovite krovne pokrove Čavao i podloška od pocinčanog lima Parna brana 120 Paropropusna folija 160 Paropropusna folija 230 Poluautomatski zakivač Automatski zakivač Bakrena perforirana traka Ljepilo u prahu Trokuti od vune za zavrnute krajeve bitumenske membrane Ljepljiva folija 56

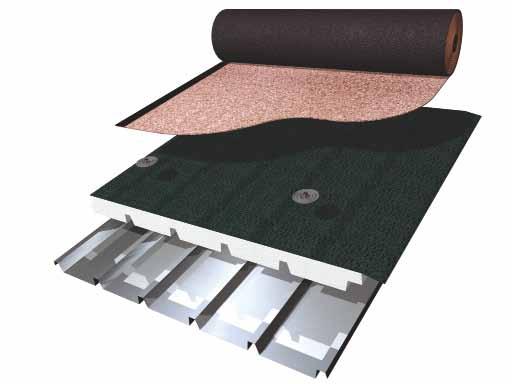

57 PRIMJENA PROIZVODA TERMOSYSTEM GRECA Bitumenska membrana Mehaničko pričvršćivanje TERMOSYSTEM GRECA Valoviti lim Preklopni rub Mehaničko pričvršćivanje Polaganje bitumenske membrane Detalj mehaničkog pričvršćivanja 57

58 PRIMJENA PROIZVODA TERMOSYSTEM ONDA Bitumenska membrana Mehaničko pričvršćivanje s krilnom maticom Pocinčani kutni element za zatvaranje ruba strehe Krovni pokrov od vlaknastog cementa Preklopni rub Mehaničko pričvršćivanje krilnom maticom s pocinčanim kutnim elementom Polaganje bitumenske membrane Detalj mehaničkog pričvršćivanja 58

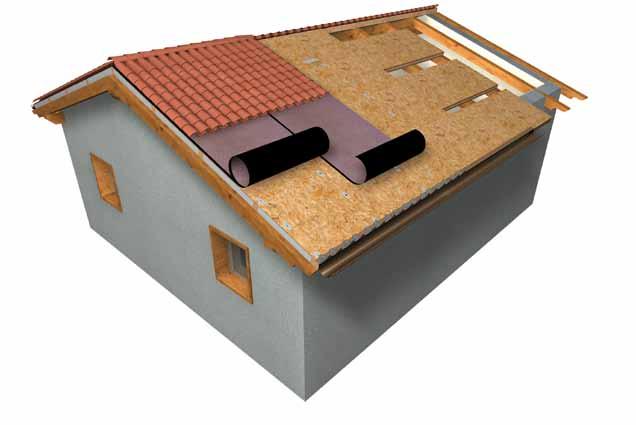

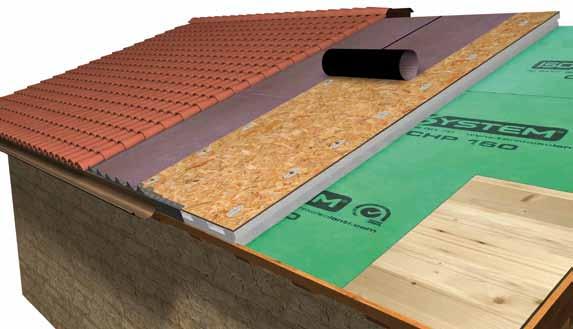

59 PRIMJENA PROIZVODA ISOVENT/ISOVENT TERMO ACUSTIC/ISOVENT COMPOSITO ISOVENT 1_Rubna greda strehe 2_Mrežica protiv ptica 3_Oluk 4_Paropropusna folija 5_ISOVENT/ISOVENT TERMO ACUSTIC/ISOVENT COMPOSITO 6_Mehaničko pričvršćivanje ploča 7_Polaganje bitumenske folije da bi krov bio vodonepropustan 8_Krovni pokrov 59

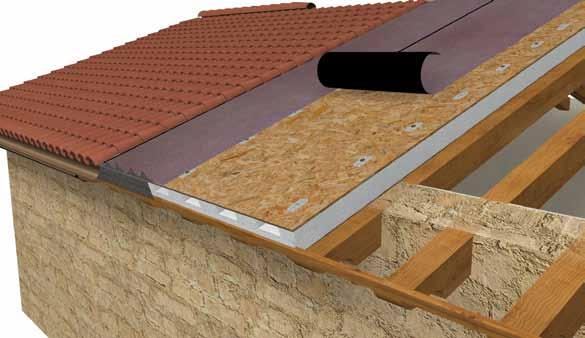

60 PRIMJENA PROIZVODA ISOVENT TOP ISOVENT TOP izložena strana 1_Rubna greda strehe 2_Mrežica protiv ptica 3_Oluk 4_ISOVENT TOP 5_Mehaničko pričvršćivanje ploča 6_Polaganje bitumenske folije da bi krov bio vodonepropustan 7_Krovni pokrov 60

61 ISOSANDWICH TOP _ Oluk i mrežica protiv ptica pričvršćuju se na gredu. 2_ Potom se postavljaju ploče ISOSANDWICH i ISOSANDWICH - TOP tako da im krajevi budu položeni na osima podrožnica. 3_ Potom se ploče mehanički pričvršćuju. 4_ Vodonepropusnost gornje strane krovišta postiže se polaganjem paropropusne membrane koja jamči potpunu zaštitu od slučajnih prodora kroz krovni pokrov. 5_ Izrada krovnog pokrova završava se polaganjem krovnog pokrova od crjepova. Detalj pričvršćivanja oluka i mrežice protiv ptica na gredu. Detalj spajanja ploča spojem pero-utor. Detalj spajanja s limenim podloškama. 61 Detalj krovišta iznutra.

62 TERMOSYSTEM Preklopni rub 8/10 cm Mehaničko pričvršćivanje brzim zakivanjem 62

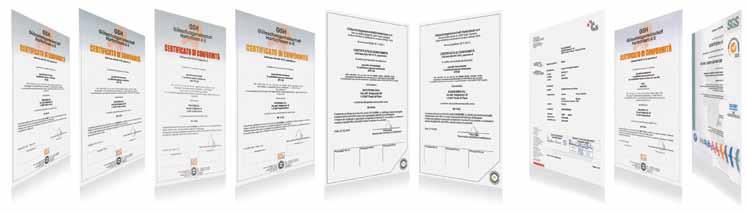

63 PODRŠKA TIJEKOM PROJEKTIRANJA Podrška projektantu i energetskom certifikatoru norme i zakoni koji su trenutačno na snazi proizvodi i dodaci tehničke informacije laboratorijski certifikati primjenjiva rješenja toplinske i akustičke stratigrafije sustavi montaže projektiranje i inovativna rješenja tehničko savjetovanje i podrška polagačima i graditeljima sigurnosnotehnički listovi simulacije nosivosti profesionalnost i brzi odgovor Komunikacija Da bi se javnost upoznala s prilikama koje istraživanja tvrtke Isosystem nude onima koji vjeruju u graditeljstvo i brigu prema okolišu, unutarnjem i vanjskom, tvrtka Isosystem svake godine namjenjuje znatna sredstva za komunikaciju. Trgovački znak i proizvodi tvrtke Isosystem redovito se pojavljuju u sektorskim publikacijama. Katalozi s CD-ROMovima, koji se povremeno ažuriraju, ilustriraju svaki detalj materijala i njihovih primjena. Sudjelovanje na nacionalnim i međunarodnim sajmovima te organiziranje sastanaka za analiziranje i raspravu zaokružuju raspon marketinških aktivnosti tvrtke Isosystem koje koriste odnosu tvrtka-klijent/klijent-tvrtka i njihovu međusobnom informiranju. 63
