1 KATALOG PROIZVODA NOVA MINERALNA VUNA ISOVER 4+ NOVITET U SVETU IZOLACIONIH MATERIJALA

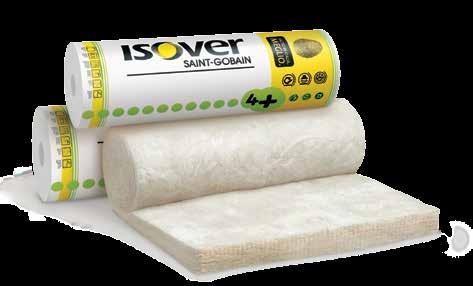

2 NOVA MINERALNA VUNA ISOVER 4+ NOVITET U SVETU IZOLACIONIH MATERIJALA DOPRINOSI POBOLJŠANJU VAZDUHA U PROSTORIJAMA U KOJIMA STANUJEŠ, ŽIVIŠ I RADIŠ. JEDINSTVENA BOJA NOVE IZOLACIJE OD STAKLENE VUNE ISOVER 4+ NIJE SLUČAJNA. NASTAJE IZ RECIKLIRANIH I OBNOVLJIVIH SIROVINA: PESAK, RECIKLIRANO STAKLO I BAZE ORGANSKIH I OBNOVLJIVIH SIROVINA. ZBOG TOGA JE ISOVER 4+ NOVA REFERENTNA TAČKA U SVETU IZOLACIJA. AMBIJENT DOBROBIT Zahvaljujući svom prirodnom sastavu Isover 4+ doprinosi kvalitetu vazduha u prostorijama. Zbog toga Isover 4+ doprinosi smanjenju zagađenja unutrašnjih prostorija izazvanog prisustvom fizičkih, hemijskih i bioloških elemenata (VOC) koji zagađuju vazduh i mogu uzrokovati oštećenje zdravlja zaposlenih. Isover 4+ zadovoljava najstrože propise o sadržini formaldehida. Isover 4+ je rešenje izolacije koje omogućava maksimalan uticaj na okolinu u svim fazama životnog veka proizvoda: proizvodnja, transport, ugradnja, korišćenje, uništavanje i reciklaža na kraju životnog veka. Isover 4+ je najodrživije rešenje koje omogućava maksimalne nivoe smanjenja emisije CO 2, jer: Je izrađen od visokog sadržaja recikliranog materijala (staklo) i organskog veziva; Garantuje visoku uštedu energije za zagrevanje i rashlađivanje prostorija tamo gde je ugrađen; Poseduje sertifikat EPD prema analizi životnog ciklusa (LCA) koji potvrđuje održivost proizvoda od sirovine do uništavanja. ZAŠTITA KOMFOR Izabrati Isover 4+ znači živeti bolje u svakom prostoru, ali znači i više jednostavnosti i udobnosti u fazi njegove ugradnje. Isover 4+ je idealno rešenje ne samo za one koji žive u kući, nego i za one koji taj materijal ugrađuju jer: Mek je pri dodiru Lako se seče i postavlja Na raspolaganju je u rolnama i u panelima: pravi proizvod za svaku primenu. Isover 4+ garantuje dobrobit nudeći maksimalne performanse termičke i akustične izolacije i zaštite od požara. Efikasno izoluje od spoljnje toplote i hladnoće i nudi visok nivo udobnosti i uštede; Obezbeđuje visok stepen akustične izolacije i štiti od buke koja dolazi spolja ili od komšija; Sertifikovan je prema najstrožim parametrima reakcije na požar. 2

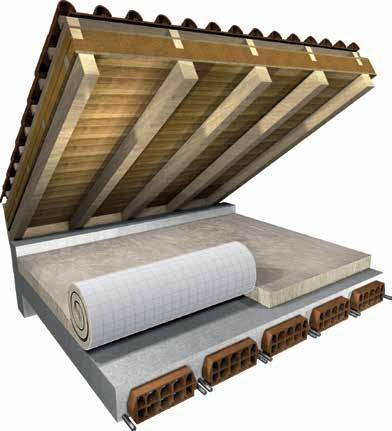

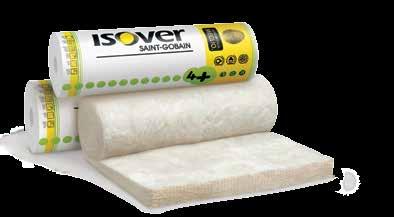

3 Isover DOMO Isover DOMO 4+ je proizveden iz potpuno prirodnih materijala. Nalazi primenu za toplotnu izolaciju najviše plafonske ploče u jednom sloju kao i za sve vrste toplotnih izolacija kod drvenih, mehanički neopterećenih podnih/tavanskih konstrukcija. Toplotne karakteristike Toplotna provodljivost W/(m K) 0,039 Euroklasa Reakcija na požar A1 Dimenzije i pakovanje Naziv Debljina (mm) Dimenzije (m) rol/paleta m 2 /paleta R (m 2 K/W) DOMO 4+ TWIN [7,5 1,2] 24 / 432,00 1,25 DOMO ,0 1,2 24 / 259,20 2,05 DOMO ,5 1,2 24 / 216,00 2,55 DOMO ,0 1,2 24 / 172,80 3,05 DOMO ,3 1,2 24 / 152,64 3,55 DOMO ,0 1,2 24 / 144,00 3,80 DOMO ,5 1,2 24 / 129,60 4,10 DOMO ,7 1,2 24 / 106,56 5,10 KAKO TREBA DA SE UNIŠTAVA STAKLENA VUNA? Otpad sačinjen od staklene vune treba uništavati na deponijama za neškodljivi otpad. Otpadima koji sadrže staklenu vunu i koji imaju sertifikat o biorazgradivosti ili koji su označeni oznakom EUCEB - dokumenti koji moraju biti na raspolaganju radi eventualnih kontrola od strane nadzornih organa i koji dokazuju bezopasnost takvog otpada - dodeljuje se šifra CER Staklena vuna koju proizvodi Isover u skladu je sa notom Q, dakle sastoji se od neškodljivih biorazgradivih vlakana. Isover je u sistemu evropske kontrole EUCEB. 3

4 Isover AKUSTO Isover AKUSTO 4+ proizveden iz potpuno prirodnih materijala, koristi se kao zvučno apsorpcijski sloj kod laganih pregradnih metalnih/drvenih zidova koji se ponašaju kao sistem masa-opruga-masa. Proizvod je namenjen za zvučnu i toplotnu izolaciju lakih montažnih zidova u stambenim, industrijskim i bolničkim zgradama, potkrovljima, biroima, hotelima. Širina rolne odgovara tačno širini ugradnje, skladno formatu gipskartonskih ploča (62,5 cm). Ugradnja bez krojenja i otpada! Prijanja izmađu metalnih profila bez dodatnog pričvršćivanja. Bez spuštanja i bez klizanja. Postojan, stabilnog oblika, ne raspada se. Visoka toplotna i zvučna zaštita za potpunu izolaciju prostora. Pričvrsni filc je lak proizvod. Mala težina zidova je u pogledu statike prednost. Kratko vreme montaže, skriva cevne i druge instalacije, sprečava zvučne mostove. Dimenzije i pakovanje Toplotne karakteristike Toplotna provodljivost W/(m K) - za debljinu 30 mm 0,038 - za debljinu 50, 75 i 100 mm 0,040 Reakcija na požar Euroklasa A1 Širina rolne (cm) (62,5+62,5) Naziv Debljina (mm) Dimenzije (m) rol/paleta m 2 /paleta R (m 2 K/W) AKUSTO TWIN R (10,0 0,625) 24 / 600,00 0,79 AKUSTO TWIN R (7,5 0,625) 24 / 450,00 1,18 AKUSTO (9,0 0,625) 24 / 270,00 1,75 AKUSTO (8,0 0,625) 24 / 240,00 2,37 4

5 Isover UNI Isover UNI 4+ je pričvrsni filc od finih staklenih vlakana za toplotnu izolaciju kod izgradnje potkrovlja. Uglavljuje se: između rogova i klešta i kod ostalih vrsta rešetkastih konstrukcija. Takođe se upotrebljava kao toplotna izolacija kod gornjeg etažnog sloja potkrovlja (delu potkrovlja gde se ne hoda) i svuda tamo gde se zahteva visoka toplotna zaštita u skladu sa standardima pasivnih kuća. Zbog svoje izvanredne elastičnosti odlično se uglavljuje, spaja i zatvara na spojevima sa drvenim konstrukcijskim elementima bez dodatnog pričvršćivanja. Time se sprečava pojavljivanje vazdušnih propusta, zbog skupljanja i pomeranja drveta. Isover UNI TWIN zbog svoje širine od 60 cm, upotrebljava se kao drugi sloj izolacije kod kosih krovova i u laganim konstrukcijama. Polaže se poprečno na prvi sloj izolacije kod potkrovlja i svih ostalih drvenih konstrukcija sa 59 cm sistemske širine (svetli razmak). Time se povećava delovanje izolacije. Toplotne karakteristike Toplotna provodljivost W/(m K) 0,035 Euroklasa Reakcija na požar A1 Dimenzije i pakovanje Naziv Debljina (mm) Dimenzije (m) rol/paleta m 2 /paleta R (m 2 K/W) UNI TWIN x5,5x(0,6+0,6) 24 / 316,80 1,43 UNI TWIN x3,5x(0,6+0,6) 24 / 201,60 2,29 UNI ,5 1,2 24 / 158,40 2,86 UNI ,6 1,2 24 / 132,48 3,43 UNI ,0 1,2 24 / 115,20 4,00 UNI ,7 1,2 24 / 106,56 4,29 UNI ,5 1,2 24 / 100,80 4,57 UNI ,2 1,2 24 / 92,16 5,14 UNI ,8 1,2 24 / 80,64 5,71 spolja unutra Najsigurnije slojevito izvođenje sa optimalnom termo izolacijom 1. Crep 2. Letve 3. Kontraletve za provetravanje krovne oplate i krovnog pokrivača 4. Krovni pokrivač sa krovnom paropropusnom folijom i drvenom oplatom 5. Prvi sloj izolacije: ISOVER DOMO ili UNI pričvrsni filc u punoj debljini rogova (puna ispuna) uglaviti između rogova. 6. Drugi sloj izolacije DOMO ili UNI (60 cm ili 40 cm širine). Polaže se poprečno na prvi sloj izolacije. 7. ISOVER VARIO KM klima membrane, sa efektom isušivanja. (Ako je drugi sloj izolacije: RIO, kaširan na ALU foliji, on već ima ugrađenu parnu branu, pa nije neophodna druga folija) 8. Način postavljanja drugog sloja izolacije: Metalni profil ili drvene letve postavljaju se poprečno na rogove, na razmaku od 59 cm ili 40 cm, kod protivpožarnih gipskartonskih ploča RF3. 9. Protivpožarna ploča, 15 mm ili 20 mm RF3 5

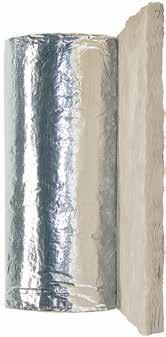

6 Climcover Roll Alu 3 Staklena vuna, generacije 4+, jednostrano kaširana sa natron Alu folijom. Proizvedena u Italiji, sa najmanje 80% recikliranog stakla i sa novom generacijom veziva, termo kaljene smole, koja povezuje organske i biljne komponente i kao takva umanjuje emisiju štetnih zagađivača, kao što su formaldehid i druga isparljiva organska jedinjenja (VOC). Nalazi primenu u tehničkim aplikacijama, kao što su ventilacioni kanali i industrijska oprema, za potrebe zvučne i toplotne izolacije. DA LI STE ZNALI Toplotne karakteristike Toplotna provodljivost W/(m K) Alu 1 0,032 W/(m K) Alu 2 0,035 W/(m K) Alu 3 0,039 Reakcija na požar Euroklasa Alu 1 A1 Euroklasa Alu 2 A2 Euroklasa Alu 3 B Dimenzije i pakovanje Naziv Debljina (mm) Dimenzije (m) rol/paleta m 2 /paleta Roll Alu ,15x10 24 / 345 Roll Alu ,15x5 24 / 172,5 Roll Alu ,2x14 24 / 504 Roll Alu ,2x7 24 / 252 Roll Alu ,2x14 24 / 504 Roll Alu ,2x12 24 / 432 Roll Alu ,2x9,5 24 / 342 DA LI JE STAKLENA VUNA OPASNA? DA LI ŠTETI ZDRAVLJU? Samo u Evropi 1 od 3 kuće izolovana je Isoverom, ni jedna fabrika Isovera u svetu nije zabeležila slučajeve profesionalnog oboljenja direktno povezanog sa izlaganjem staklenoj vuni (a samo u Italiji takva fabrika radi već više od 50 godina). Ali ne želimo da vam pričamo samo činjenice. Naši proizvodi se neprekidno podvrga vaju analizi od strane trećih ustanova za sertifikaciju ( kako bi se na naučnoj osnovi potvrdila njihova zdravstvena ispravnost i možemo reći da je staklena vuna sigurna i neškodljiva za zdravlje jer se sastoji od biorazgradivih vlakana u skladu sa notom Q (Pravilnik CE 1272/2008): to znači da je hemijski sastav ovog materijala takav da bi se njegova vlakna, i kada bi se udisala, lako rastopila u fiziološkoj tečnosti i prema tome ne bi predstavljala nikakvu opasnost po zdravlje čoveka. Da li smo isto tako sigurni da se i sa smogom i dimom od cigareta dešava isto...? Odavno je Međunarodna agencija za istraživanje raka (IARC) ( uvrstila zagađeni vazduh i duvan u Grupu 1 Agenasa kancerogenih za čoveka, isto tako i drvenu prašinu, dok je staklena vuna klasifikovana u Grupu 3 ili među supstance koje se ne klasifikuju po pitanju kancerogenosti za čoveka. 6

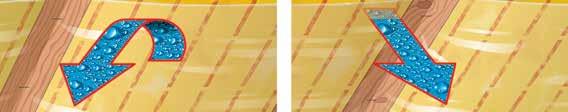

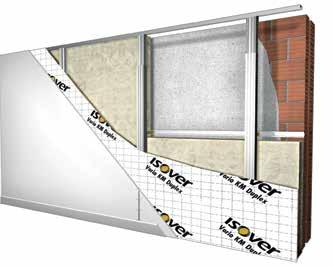

7 PARNE BRANE Zaštita od vlage za vašu kuću PARNA BRANA - ISOVER VARIO KM Duplex Klima membrana - Inteligentna folija koja diše za sigurnost vašeg doma Hermetičnost plus nenadmašno sigurna zaštita od vlage to klima membrani VARIO omogućavaju njena jedinstvena svojstva. VARIO odmah reaguje na klimatski promenjene uslove i izjednačava ih. Time VARIO povećava i udobnost stanovanja, dok dragoceni delovi građevine sigurno ostaju zaštićeni od vlage. Pored ISOVER VARIO KM, nova klima membrana ISOVER VARIO KM Duplex ne nudi samo veliku otpornost na kidanje, nego olakšava i ugradnju zahvaljujući paralelnim linijama na površini koje omogućavaju jednostavno rezanje. Vodena para (vlaga) uvek se kreće ka hladnijoj strani Zimi: Funkcija parne brane Parna brana VARIO KM/VARIO KM Duplex zimi koči prodiranje vodene pare, koja se diže iz stambenih prostorija, tako da samo malo vlage može prodreti u konstrukciju. Otpor difuziji vlage je visok. Leti: Funkcija isušivanja Zbog sunčevih zraka i razvijanja toplote leti, vlaga koja se akumulirala u drvetu, izlazi napolje u obliku vodene pare. Brana postaje propusna, otpor difuziji vlage opada. Usled padova pritiska pare, vodena para putuje iz konstrukcije prema unutra (stambena prostorija) konstrukcija se može brže osušiti. Sigurnost, zahvaljujući idealnoj međusobnoj usklađenosti komponenti. Jednostavna i brza ugradnja. ISOVER VARIO KM DUPLEX SYSTEMPAKET za 50 m 2 zaštite od vlage, sadrži VARIO KM Duplex (4000 x 150 cm) 60 m 2 VARIO KB 1 (4000 x 6 cm) 40 m VARIO DoubleFit (310 ml) 3 kom Pričvršćivanje Lepljenje trakom Zaptivanje 7

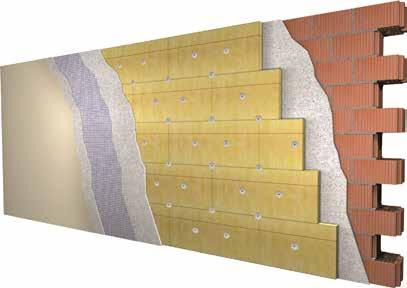

8 Toplotna i zvučna izolacija spoljašnjih zidova u ETICS fasadnom sistemu NOVO Isover CLIMA34 Dejstva kaput-sistema određena su tipologijom izolacionih panela od kojih su izrađeni. Paneli Isover Clima34, izrađeni od staklene vune, nude čitav niz tehničkih prednosti i vrhunske performanse. OTVORENA STRUKTURA Termička izolacija Propusnost vodene pare Zahvaljujući svojoj otvorenoj strukturi staklena vuna Isover predstavlja optimalno rešenje kako za toplotu tako i za hladnoću. Splet njenih vlakana stvara višestruke pore u kojima je impregniran vazduh, sprečavajući toplotu da pređe na zidove. Zahvaljujući vrednosti otpora na prolaz vodene pare jednake onoj na prolaz vazduha (µ = 1) višak vlage koji postoji u zgradi može lako da izađe iz fasade koja je izolovana kaputom od staklene vune, a da ne izazove formiranje plesnjivog kondenzata u unutrašnjosti. Akustična izolacija Otvorena struktura staklene vune omogućava optimalnu akustičnu zaštitu, s posebnim osvrtom na akustičnu izolaciju od buke koja stiže vazduhom: saobraćaj, kiša, grad itd. FLEKSIBILNOST Adaptabilnost Stabilnost u dimenzijama i vremensko trajanje Zbog svoje velike elastičnosti, staklena vuna savršeno prijanja uz krive i eventualno nepravilne površine zidova, mnogo lakše od krutih izolacionih materijala. Inertna priroda staklene vune daje panelima veliku dimenzionalnu stabilnost u vremenu, smanjujući rizik od napuknuća usled dnevnih i sezonskih termičkih skokova. Otpornost na udar Elastično svojstvo staklene vune daje fasadi izolovanoj Isover kaputpanelima mnogo veću otpornost na slučajne udare nego kruti paneli. To znači manji rizik od formiranja pukotina i time degradacije urađenog posla. MINERALNE SIROVINE Zaštita od požara Ekološka održivost Pošto je sastavljena od stabilnih inertnih sirovina kao što su staklo i pesak, staklena vuna ima klasu otpornosti na požar A2-s1, d0, ili nezapaljiva, ne širi plamen i ne kaplje. Ovaj aspekt je naročito značajan u slučaju požara koji se pojavi bilo spolja bilo iznutra. Staklena vuna je proizvedena od preko 95% neorganskih sirovina koje se mogu naći u prirodi u neograničenim količinama. Od tih 95%, 80% se sastoji od recikliranog materijala (staklo). Osim toga, korišćenje panela od staklene vune daje mogućnost dobijanja LEED sertifikata. 8

9 Isover CLIMA34 Ploča mineralne vune Isover CLIMA34 G3, proizvedena iz prirodnih materijala, ima namenu toplotne izolacije u ETICS fasadnim sistemima. Najnovija proizvodna tehnologija osigurava visoku mehaničku otpornost i odlična akustična svojstva. Toplotne karakteristike Toplotna provodljivost W/(m K) 0,034 Euroklasa Reakcija na požar A2-s1, d0 Mehaničke karakteristike Pritisna čvrstoća kod 10% stišljivosti (kpa) 15 Dimenzije i pakovanje Dimenzija ploče (cm) 120x60 Naziv Debljina (mm) m 2 /paket m 2 /paleta R (m 2 K/W) Clima ,20 / 57,60 1,76 Clima ,60 / 43,20 2,35 Clima ,88 / 34,56 2,94 Clima ,60 / 28,80 3,53 Clima ,16 / 25,92 4,11 Clima ,88 / 23,04 4,70 Clima ,16 / 17,28 5,29 Clima ,16 / 17,28 5,88 9

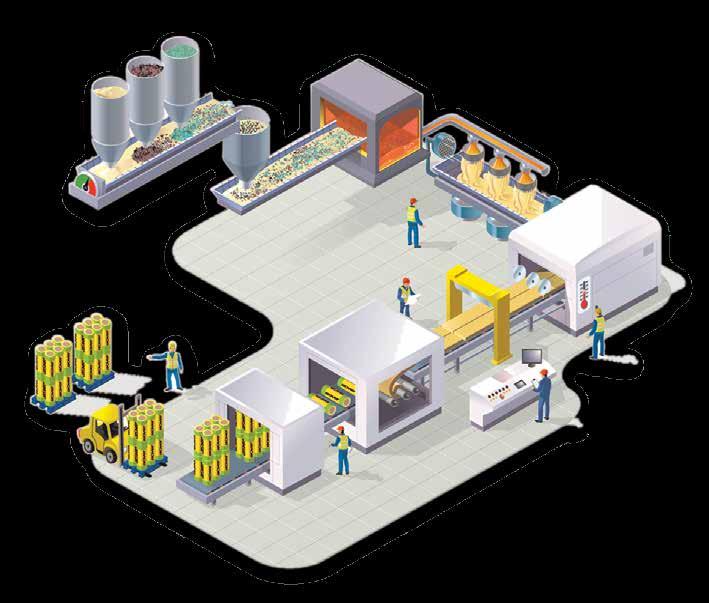

10 Kako se proizvodi staklena vuna 1 Sastav 2 Topljenje Staklena vuna Isover sastoji se od 80% recikliranog stakla (od čega 50% potiče od post potrošnje), od 15% silikatnog peska i 5% vezivne materije organskog i biljnog porekla. Ti materijali, skladišteni u silosima, mešaju se da bi se dobile željene karakteristike i zatim se podvrgavaju povremenim kontrolama prema standardima Saint-Gobain kako bi se garantovao konstantan kvalitet. Ta mešavina se sipa u električnu peć (opremljenu sa 24 elektrode) na hladan obrt koja ima površinu od oko 50 m 2, proizvodni kapacitet od 150 tona dnevno, i temperaturu rada koja ne prelazi 1400 C. 3 Pravljenje vlakana i aditivizacija Istopljeno staklo, pri temperaturi od 1100 C, se putem kanala (feeder) dugog 35 m prenosi do bubnja sa 6 centrifuga (spinner) koje, pri brzini od 1900 obrtaja u minuti izbacuju otopljenu mešavinu kroz rupica stvarajući tako staklena vlakna. Dok ta vlakna padaju nadole dodaju im se posebne vezivne materije da bi proizvodu dale željene karakteristike. 6 Paletiranje Filcevi niske gustine šalju se na rol-mašinu a paneli visoke gustine se slažu u pakete. Rolne i paketi se potom smeštaju na palete i skladište u očekivanju isporuke. Proizvode od staklene vune karakteriše velika elastičnost, omogućavajuči tako da se u ambalaži komprimuju do razmere 6:1 do 8:1, smanjujući tako njihovu zapreminu u fazi skladištenja i transporta, sa evidentnom prednošću po pitanju ekonomičnosti, logistike i ambijenta. 5 Sečenje Tako dobijen filc se seče uzduž i popreko pomoću niza noževa različitog preseka i tako se dobiju dimenzijski različiti moduli (paneli/rolne). 4 Polimerizacija Vlakna kojima su dodati aditivi sakupljaju se na traku koja vodi do gasne peći duge 50 m unutar koje se odvija proces vezivne polimerizacije pri temperaturi od max 260 C. U ovoj fazi panel dobija svoj oblik, a pošto se visina može podešavati, određuju se različite debljine panela. 10

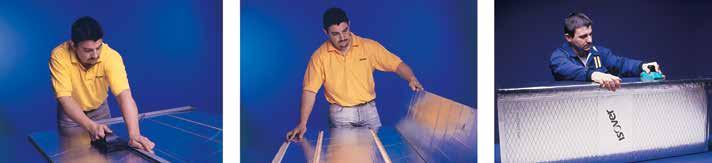

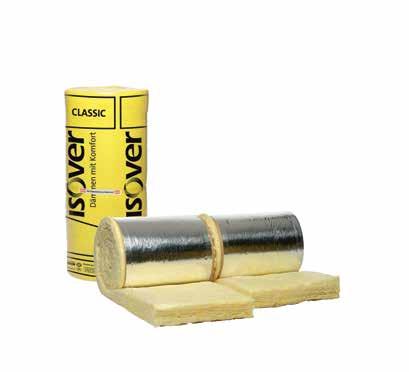

11 POTKROVLJE Termo i zvučna izolacija za izgradnju potkrovlja RIO ALU Za sve vrste toplotne izolacije bez opterećenja: kod neprohodnog tavana, između podkonstrukcije kod drvenih podova, u gradnji sa drvenim podupiračima, kod spuštenih plafona. Kada je mineralna vuna kaširana na aluminijumskoj foliji, ALU folija u tom slučaju ima ulogu parne brane. Lepljenje ispusta ALU folije, pri ugradnji, vrši se ALU trakama. Dimenzije i pakovanje Naziv Debljina (mm) Dimenzije (m) rol/paleta m 2 /paleta U=K-vrednost* (W/m 2 K) RIO 5 ALU x / 14,40 0,87 RIO 10 ALU x / 9,00 0,43 *pri proračunu U-vrednosti (koef.prolaza toplote) uzet je zbir toplotnih otpornosti Rsi + Rse = 0,20 m 2 K/W Toplotne karakteristike Toplotna provodljivost W/(m K) 0,042 Euroklasa Reakcija na požar A2 CLIMAVER - Revolucija u pravljenju ventilacionih sistema Climaver je proizvod u obliku panela od kojih se prave kanali za klimatizacione i ventilacione sisteme. Ploče su od staklene vune, visoke gustine, obostrano obložene ojačanom aluminijumskom folijom, koja ima ulogu parne brane, otporna je na cepanje, probijanje i daje dodatnu krutost. Tvrdo presovana vuna ima ulogu termo i zvučne izolacije. Svaki panel ima tzv. mušku i žensku ivicu. Muški rub ima prirubnicu od produžene obloge, tako da se sjedinjavanje dva panela izvodi na najidealniji način. Spoljna strana panela išpartana je linijama koje služe kao reference po kojima se savijaju i prave kanali. To obezbeđuje preciznost, kvalitetnu finalnu obradu i minimalne gubitke. 11

12 Distributer Savezna komisija za ispitivanje radnog vremena 10/2016 SAINT-GOBAIN GRAÐEVINSKI PROIZVODI d.o.o. Srbija, Novi Beograd Bulevar Mihajla Pupina 115 d Tel.: / , Fax: /
