1 Vrsta tehničke dokumentacije dio tehničke dokumentacije: STUDIJA PROCJENE ENERGETSKIH POTENCIJALA SA ASPEKATA EFIKASNOSTI ZGRADE Objekat: KOŠUTA, CETINJE Klijent: UNDP, Podgorica Obrađivač Expeditio Architects, d.o.o. Kotor Tatjana Rajić, d.i.a. ovlašćena projektantkinja, Biljana Gligorić, d.i.a., energetska auditorka Datum i mjesto: decembar 2016, Kotor 0

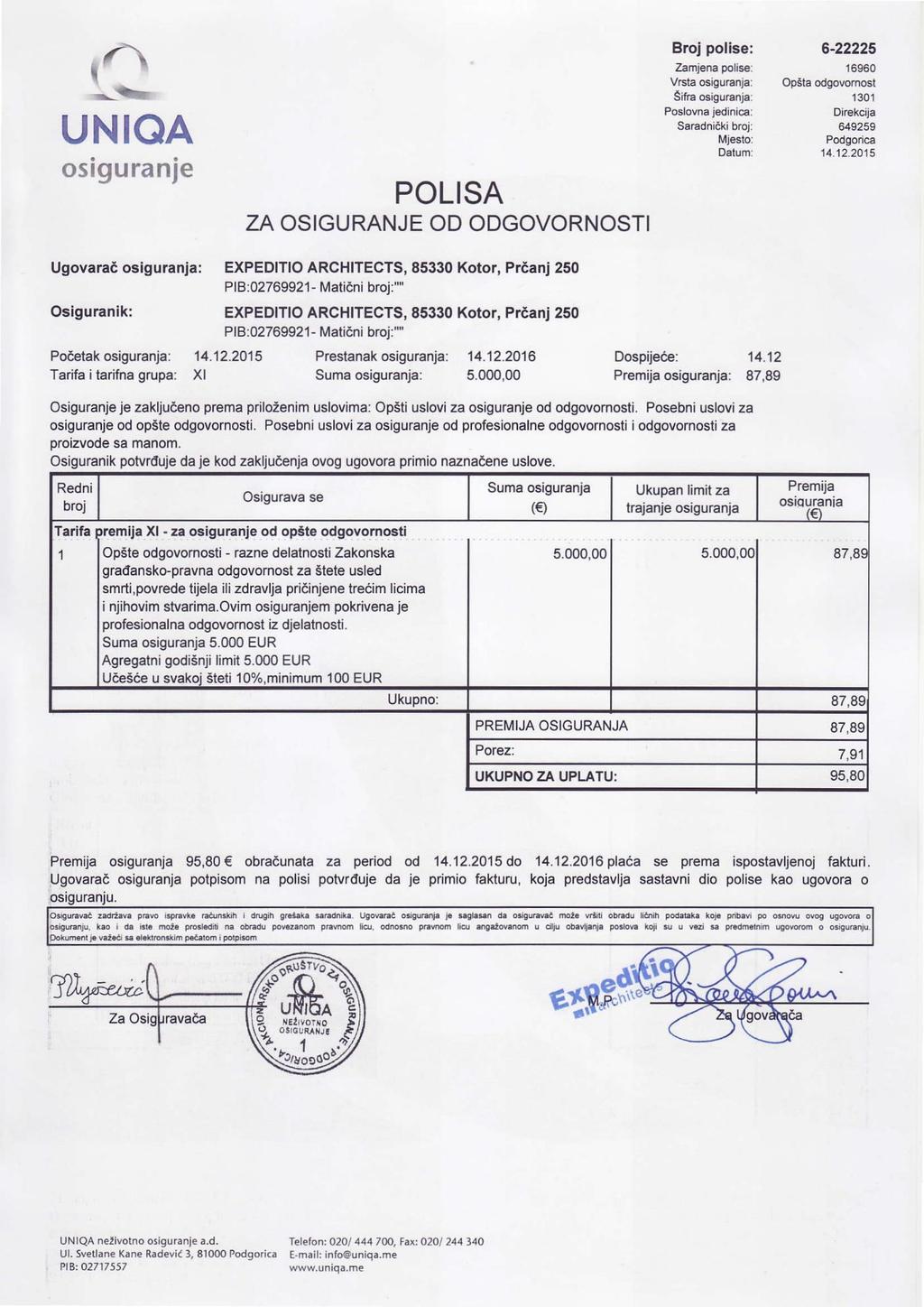

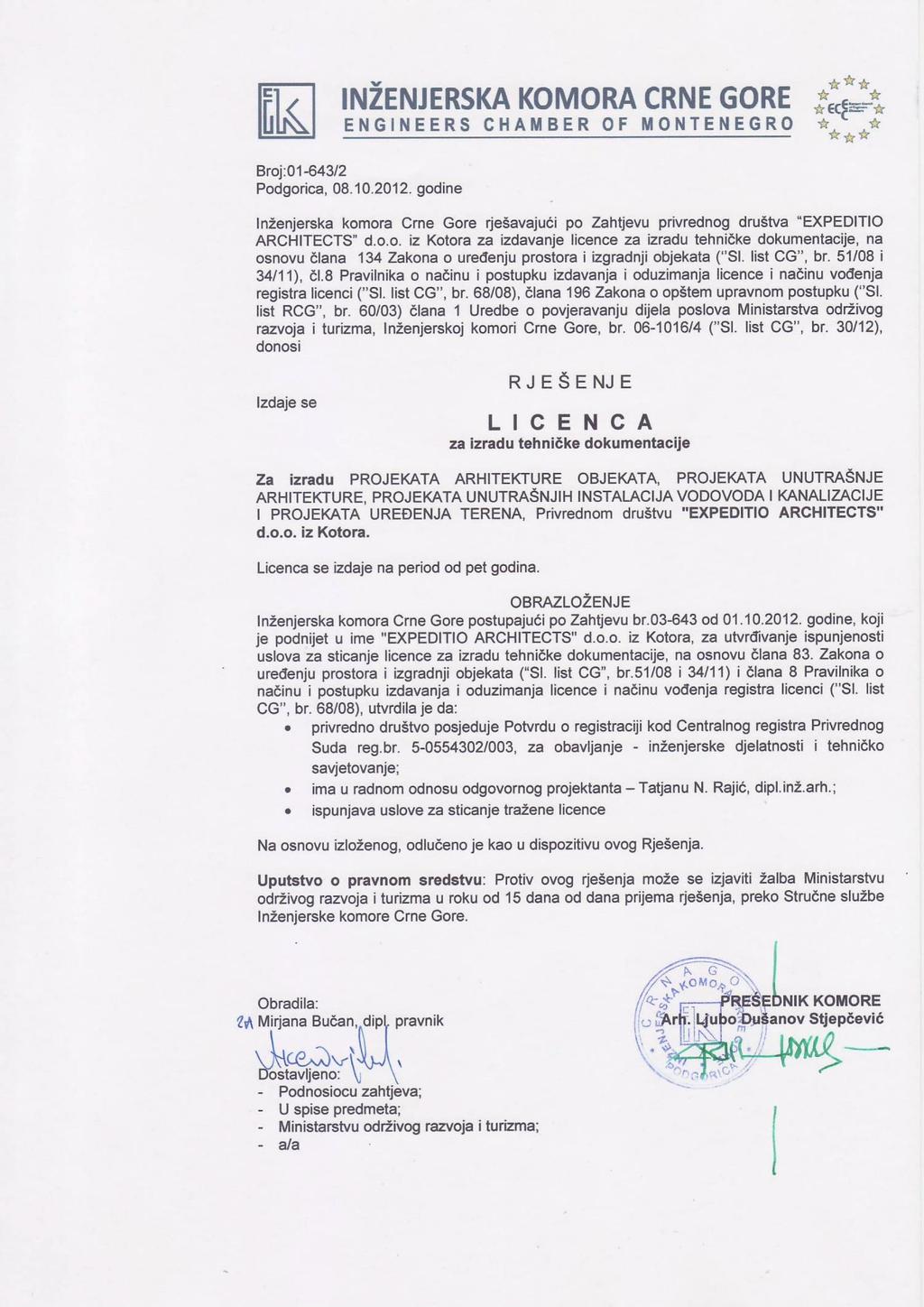

2 Sadržaj Opša dokumentacija Polisa doo Expeditio Architects za osiguranje od odgovornosti Rješenje CRPS o registraciji doo Expeditio Architects Izvod iz centralnog registra privrednog suda Licenca doo Expeditio Architects za izradu projektne dokumentacije Licenca odgovornog projektanta za izradu arhitektonskih projekata Sertifikati projektanta saradnika za vršenje energetskih audita Ovlašćenje doo Expeditio Architects za vršenje energetskih pregleda Opšta dokumentacija... 2 Korištena metodologija Tehnički opis objekata Građevinska fizika Analize i proračuni za ocjenu energetskih karakteristika zgrade Proračun faktora oblika Analiza spoljašnjih i unutrašnjih građevinskih konstrukcija zgrade (prozori, krovovi, podovi i dr.) sa proračunom: Ulazni podaci za lokaciju Karakteristike sklopova koji formiraju termički omotač Proračun toplotnih mostova (MEST EN ISO 14683) Toplotni gubici i dobici Energetski bilans po mesecima Energija potrebna za grijanje GRAFIČKI DIO PRILOZI Šematski prikaz osnova i presjeka zgrade sa ucrtanim granicama zona (ako ih ima) i označenim kondicionim površinama:

3 Opšta dokumentacija 2

4 3

5 4

6 5

7 6

8 7

9 8

10 9

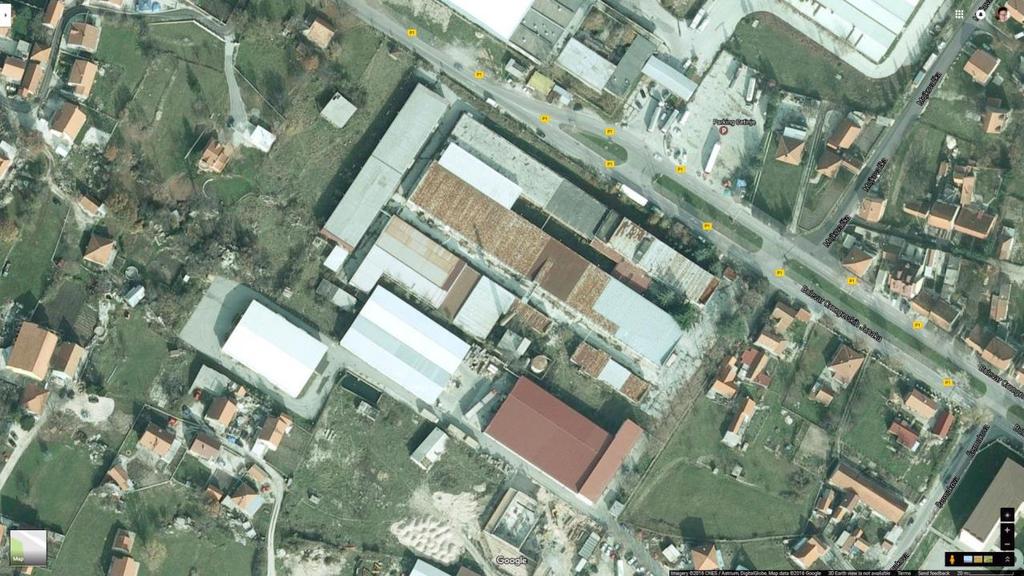

11 Opis postojećeg stanja Objekat napuštene zgrade bivše fabrike obuće KOŠUTA nalazi se u sjevero-zapadnom dijelu Cetinja u blizini, takođe bivše fabrike Obod. Dio objekta posmatran ovom studijom je dio upravne zgrade u jugoistočnom dijelu kompleksa fabrike. Taj dio objekta je svojim dužom fasadom orjentisan na sjevero istok (ka ulici) i jugozapad (ka fabričkoj sali) dok se ulazna fasada nalazi na jugoisočnoj. Dio objekta orjentisan na sjeverozapadu je pregrađen zidom ka dijelu objekta u produžetku. Ortogonalna fotografija kompleksa (izvor: Google Maps) Na narednim stranicama biće opisane sve karakteristične pozicije trenutnog, postojećeg stanja objekta koje su relevantne na njegov potencijalni energetski bilans. Trenutno objekat se NE KORISTI tako da je bilo nemoguće izvršiti Detaljan energetski pregled kako to zahtjeva naše zakonodavstvo. U objektu nije aktivan ni jedan sistem kao što je grijanje, hlađenje, ventilacija ili vodovodni i kanalizacioni sistem. Većina otvora je oštećeno ili sa potpuno razvijenim zastakljenjem. Za potrebe ove Studije nije bila na raspolaganju nikakva projektna dokumentacija tako da su svi zaključci i analize urađeni na osnovu obilaska objekta. 10

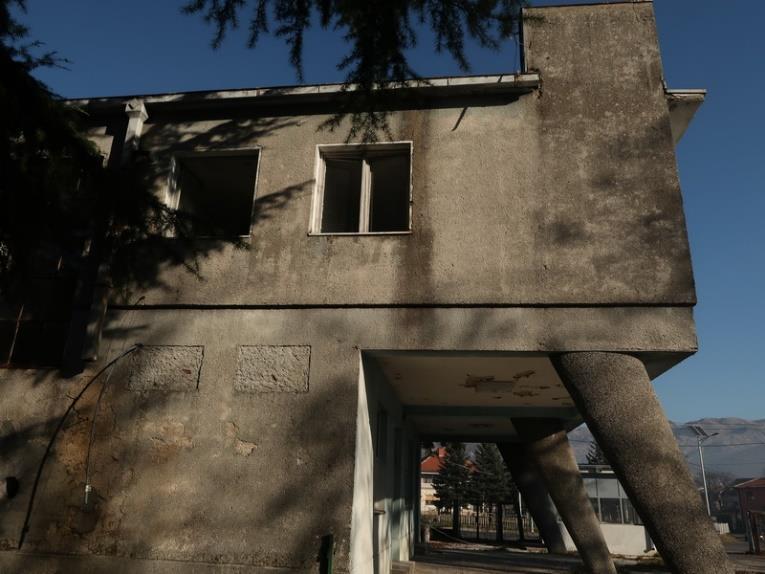

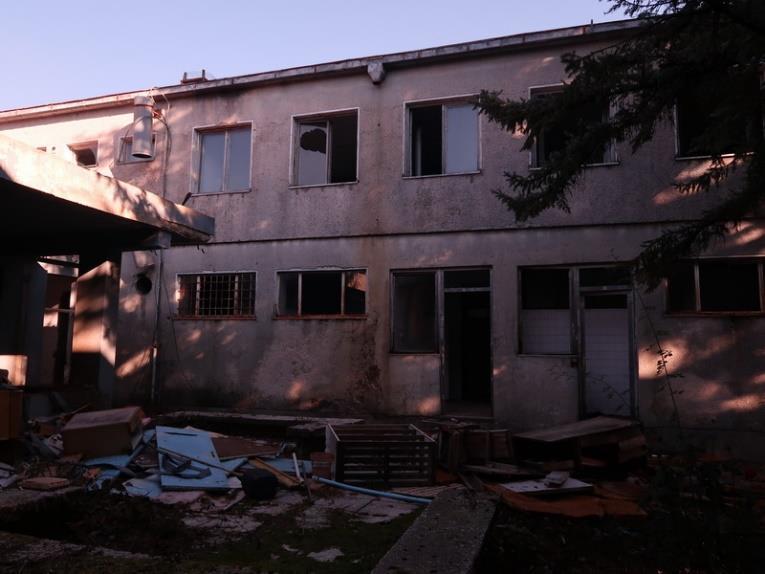

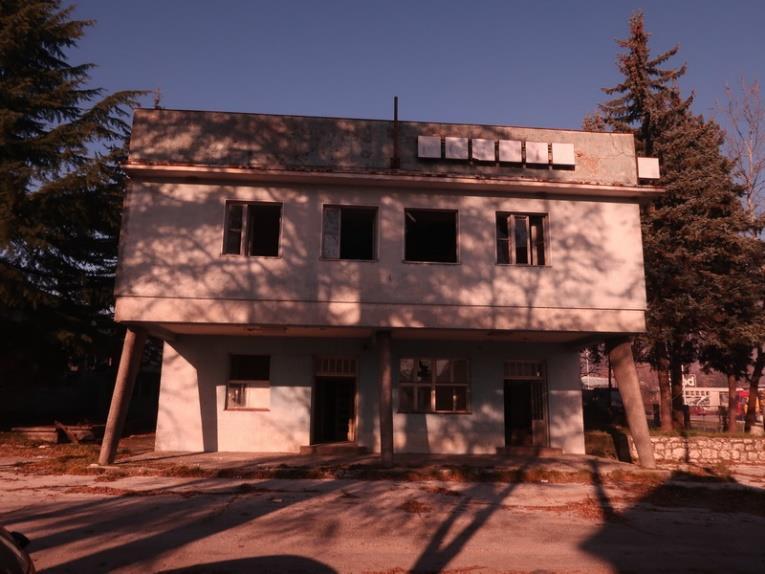

12 Prednja ulazna fasada Obejakat ima karakterističnu ulaznu fasadu koja predstavlja i vizulenu prepoznatljivost zgrade i važno je sačuvati tu autentičnost i kroz buduću ugradnju temičke zaštite spoljašnjih zidova. Obratiti pažnju da se obavezno izoluje i međuspratna tavanica iznad ulaza koja je granična prema negrejanom spoljašnjem prostoru Dio jugozapadne fasade Na ovoj fasadi se vide djelovi prepravki tokom prethodnog korišćenja kao što su zaziđivanja prozora, uvođenje novih, izrada nadstrešnice i slično. Generalno spoljašnji zidovi djeluju da su u dobrom stanju, iako je neophodno da se to konačno utvrdi kroz obilazak objekta od strane statitčara posebno u trenutku kada se obije malter sa unutrašnjih zidova. Dio jugozapadne fasade Obratiti pažnju prilikom rekonstrukcije da postoje dijelovi fasade gde se primećuju oštećena nastala nepostojanjem oluka pri čemu je došlo da vlaženja zida. Proveriti prilikom izrade glavnog projekta da nije došlo no nekih ozbiljnijih oštećena i da li je zid suv prije izrade termičke zaštite. 11

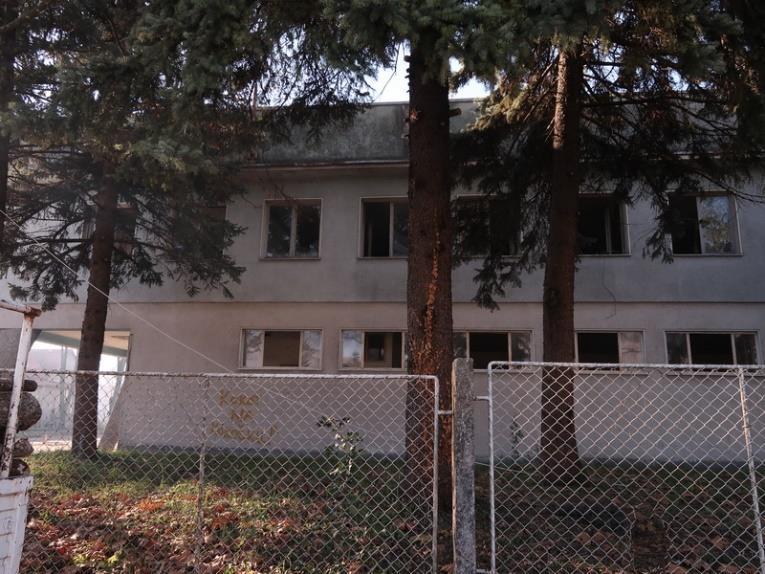

13 Dio sjeveroistočne fasade Ova fasda je u ssavim dobrom stanju, nema vidljivih oštećenja. Kao podrška ideji projektanta smatramo da je neophodno, i u procesu ugradnje termičke zaštite sačuvati suptilnu horizontalnu podjelu koja ističe horizontalnost forme. Dio sjeveroistočne fasade Na ovoj fasadi svi prozori u prizemlju su metalni sa jednostrukim staklima dok su na spratu u pitanju drveni prozori. Prozor na ulaznoj fasadi Kao i prethodnoj slici, prozori su drveni, jednostruku sa spojenim krilom i dvostrukim zastakljenjem. Svi prozori su u lošem stanju i neophodno je pristupiti njihovoj zamjeni. 12

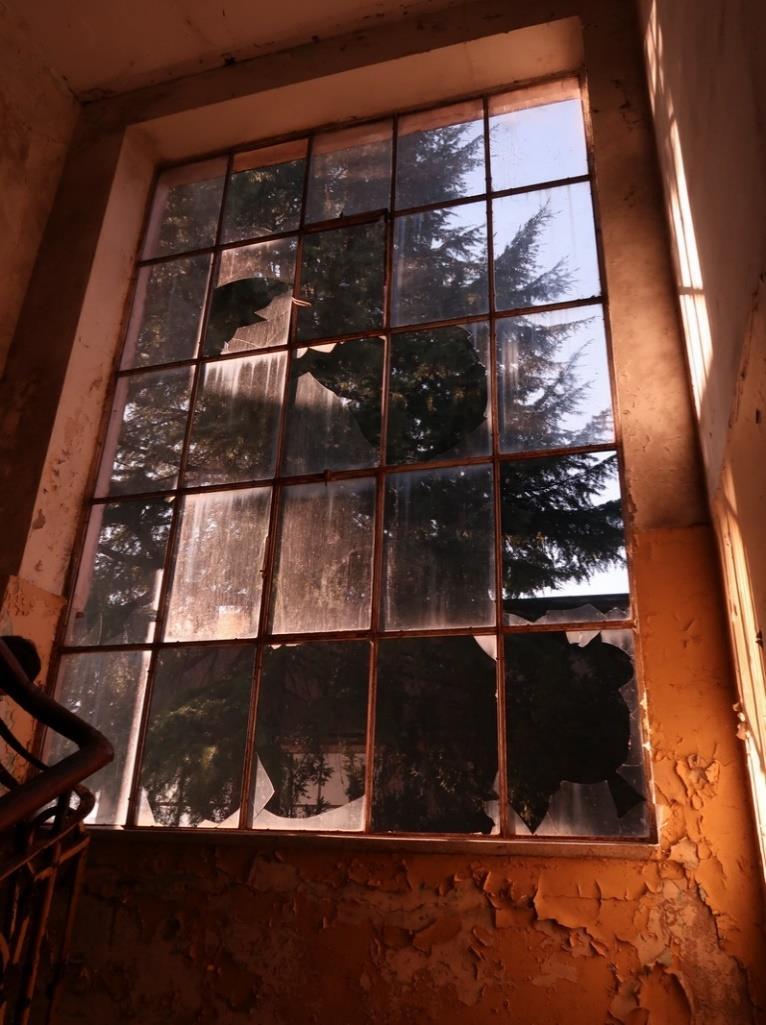

14 Prozor na jugozapadnoj fasadi U pitanju je prozor u stepeništu zgrade, u vrlo lošem stanju, metalni okvir sa jednostrukim zastakljenjem. Prozor na jugozapadnoj fasadi U pitanju je prozor koji je djelimično pregradjen krovom objekta koji se naslanja na fasadu ovog objekta. Prilikom zamjene prozora i izrade termične zaštite obratii pažnju na ovaj detalj i rješenje koje će biti optimalno. 13

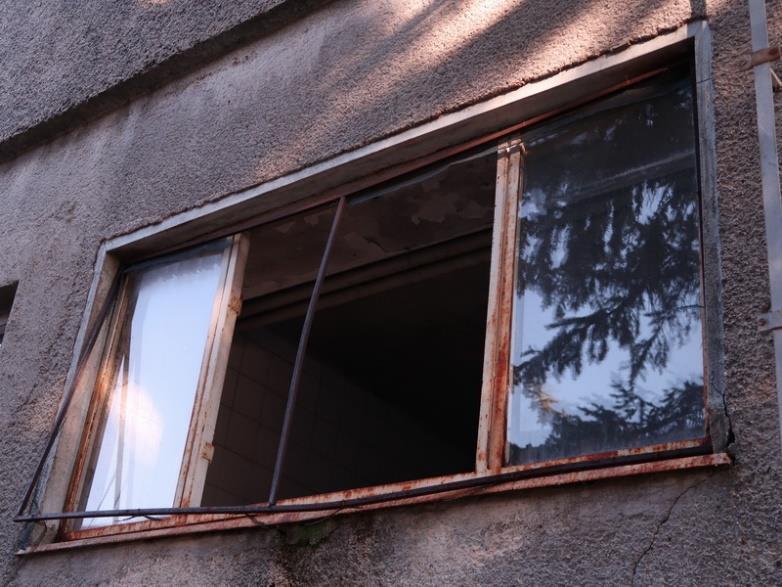

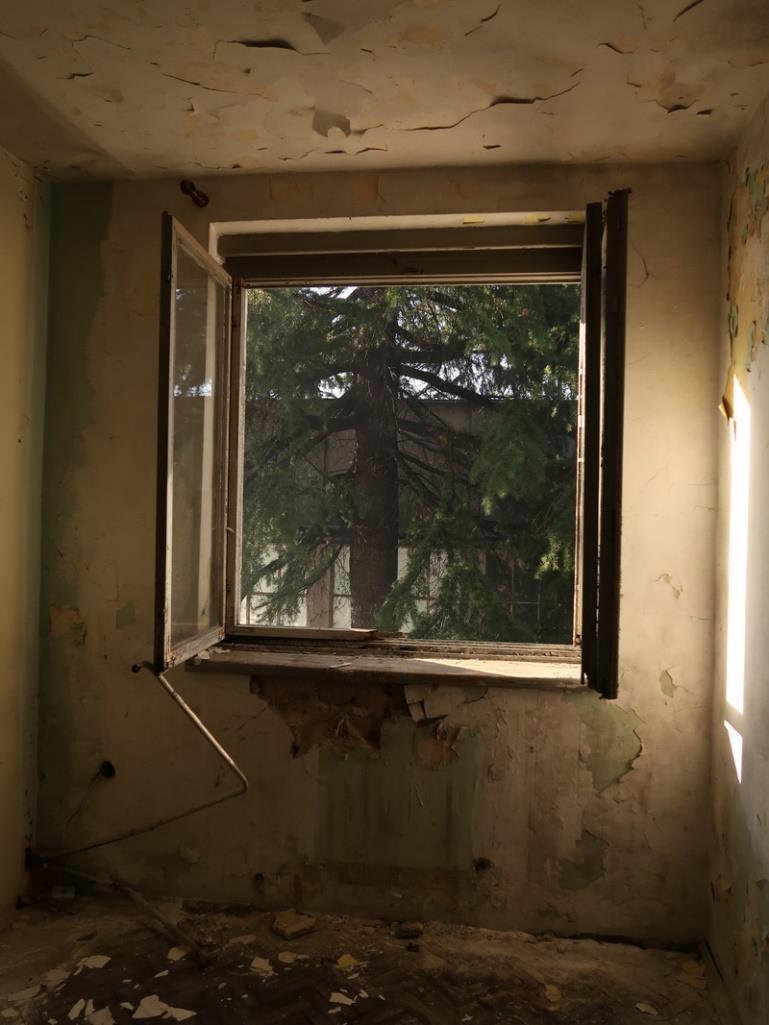

15 Prozor na spratu Prilikom zamjene prozora, obratiti paznju na oštećena ispod prozora nastala prodiranjem vode, da bi se utvrdilo u kojoj mjeri je došlo do oštećenja i spoljašnjih zidova ili je u pitanju samo oštećenje maltera Prozori u prizemlju Svi prozori u prizemlju, izuzev ulazne fasade su metlani jednostruki i u veoma lošem stanju. Neophodna je zamjena istih. 14

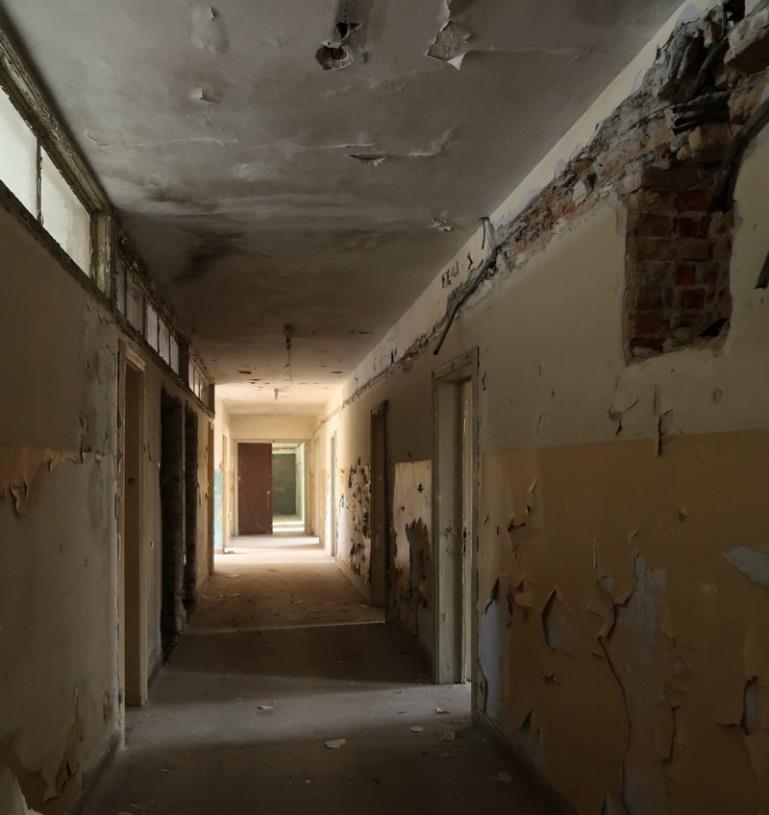

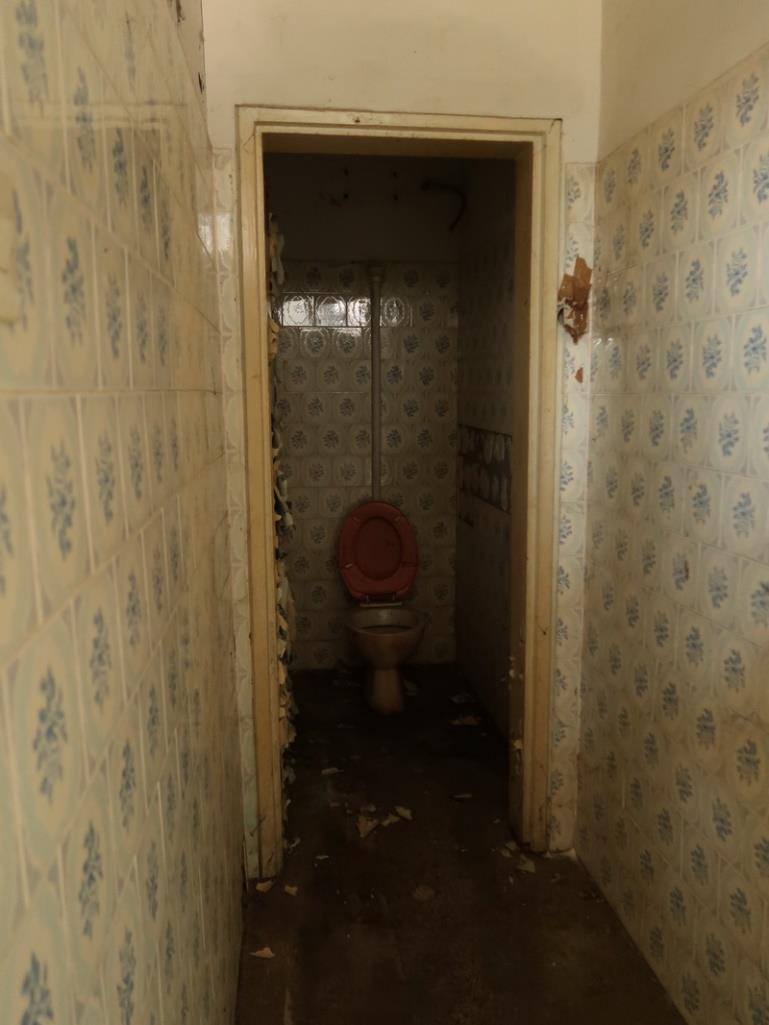

16 Detalj drvenog prozora Detalj drvenog prozora sa sprata u kojem se vidi loše stanje kompletne stolarije i neophodna je njena zamjena. Unutrašnjost objekta Unutrašnjost objekta je uglavnom u lošem stanju, zavisnosti od dijela koji se posmatra. Mokri čvorovi nisu u funkciji, i potrebno je komplento renoviranje. 15

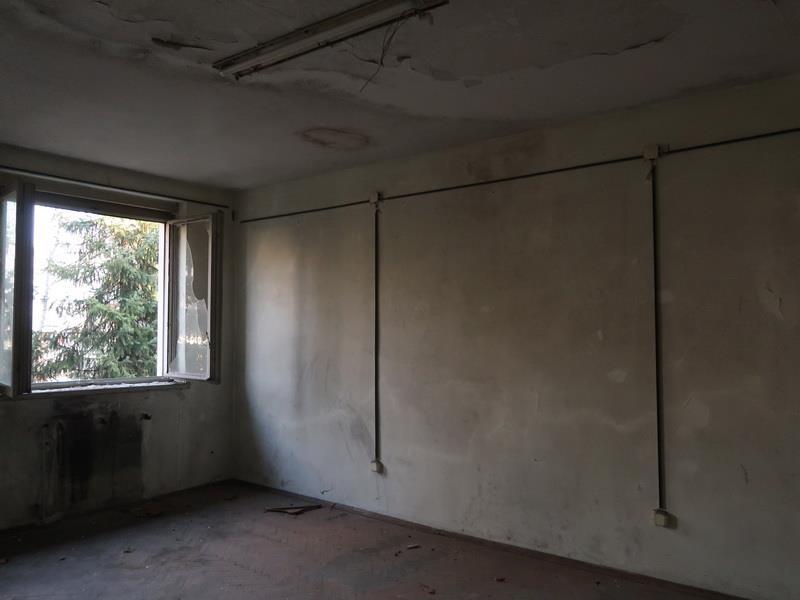

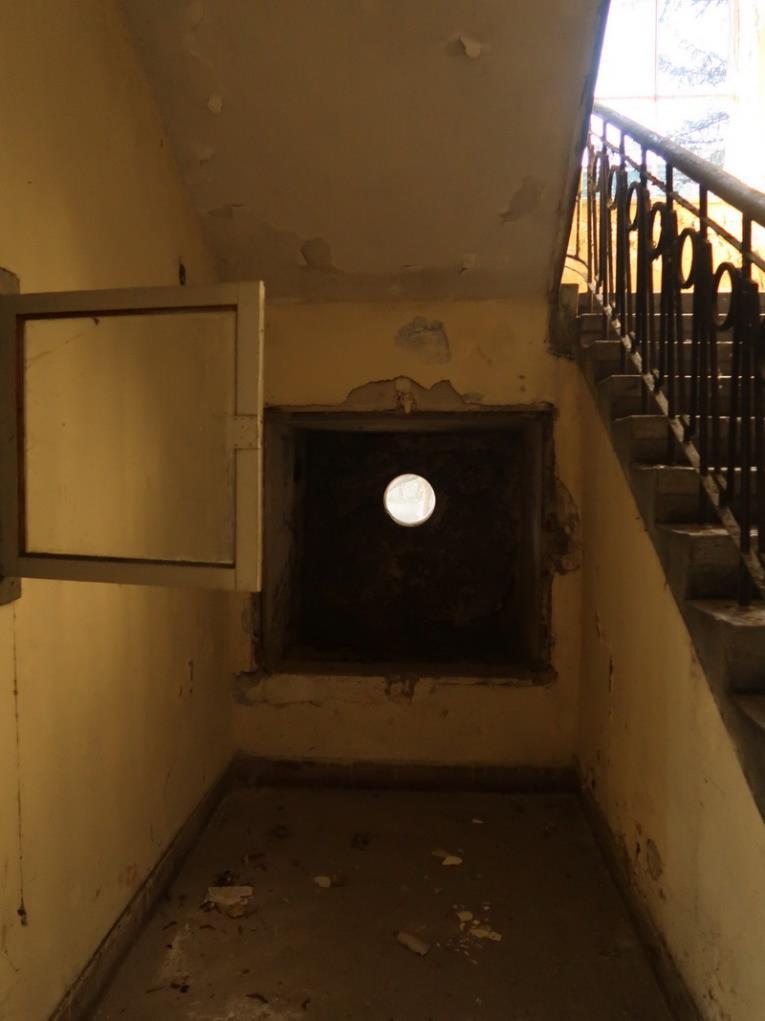

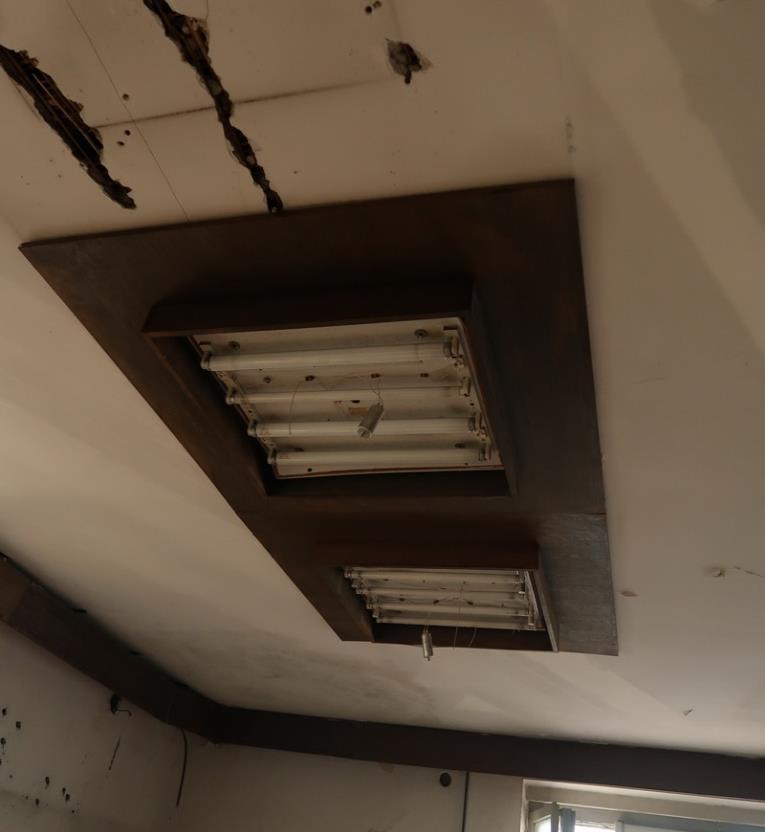

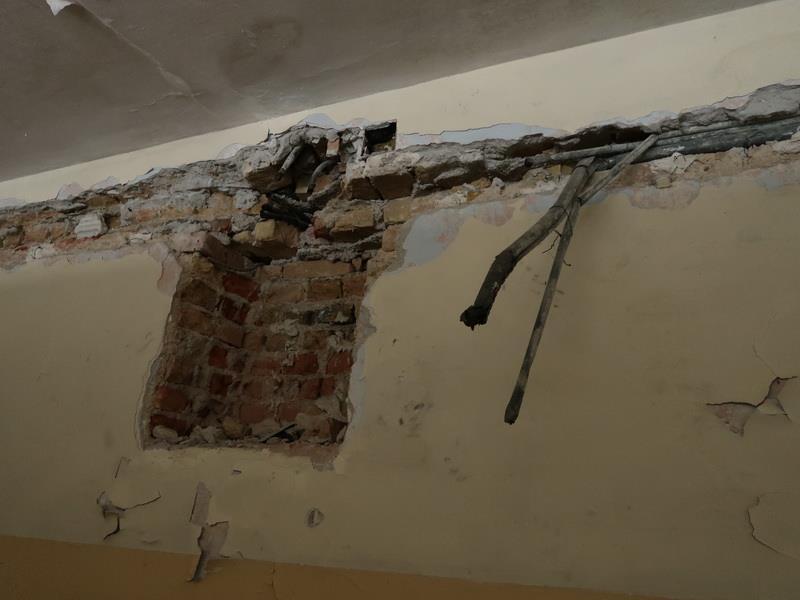

17 Unutrašnjost objekta Postoje i neke delovi na spoljašnjoj fasadi koji su vjerovatno korišteni za određene instalacije ili uređaje. Potrebno je obratiti da se i takvi djelovi pravilno zatvore i izoluju prilikom adaptacije fasade. Detalj osvetljenja Kompletna elektro instalacija je praktično uništena i nepostojeća. Nije u funkciji i nephodno je uraditi komplentu instalaciju. 16

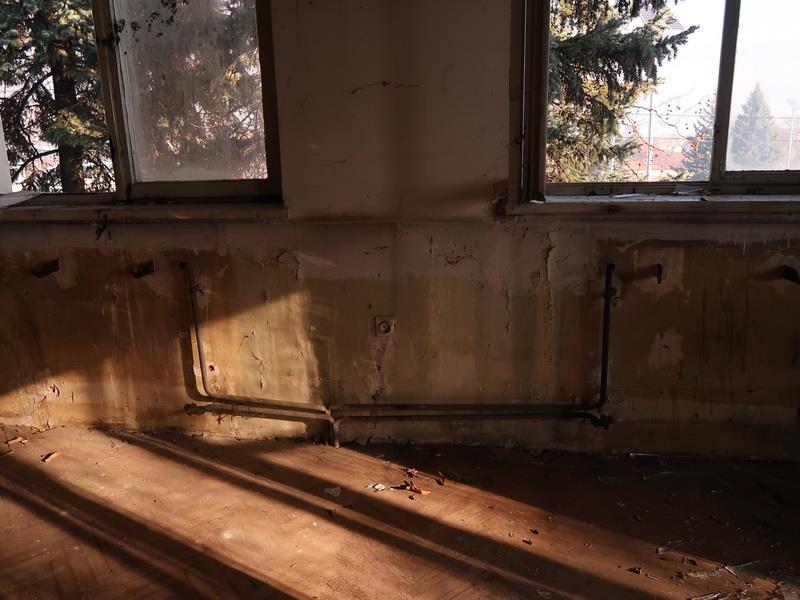

18 17 Detalj razvodnog sistema grejanja Kao i osvetljenje i instalacija sistema grijanja je potpuno uništena i nepostojeća. Grejna tela su odneta a ostali su samo dijelovi razvodnog sistema cijevi. Neophodne je uraditi kompletno nov sistem grijanja zasnovan na novom, efikasnom sistemu grijanja. Preporučujemo sistem centralnog grijanja sa korišćenjem kotla na pelete ili sistem zasnovan na efikasnim toplotnim pumpama.

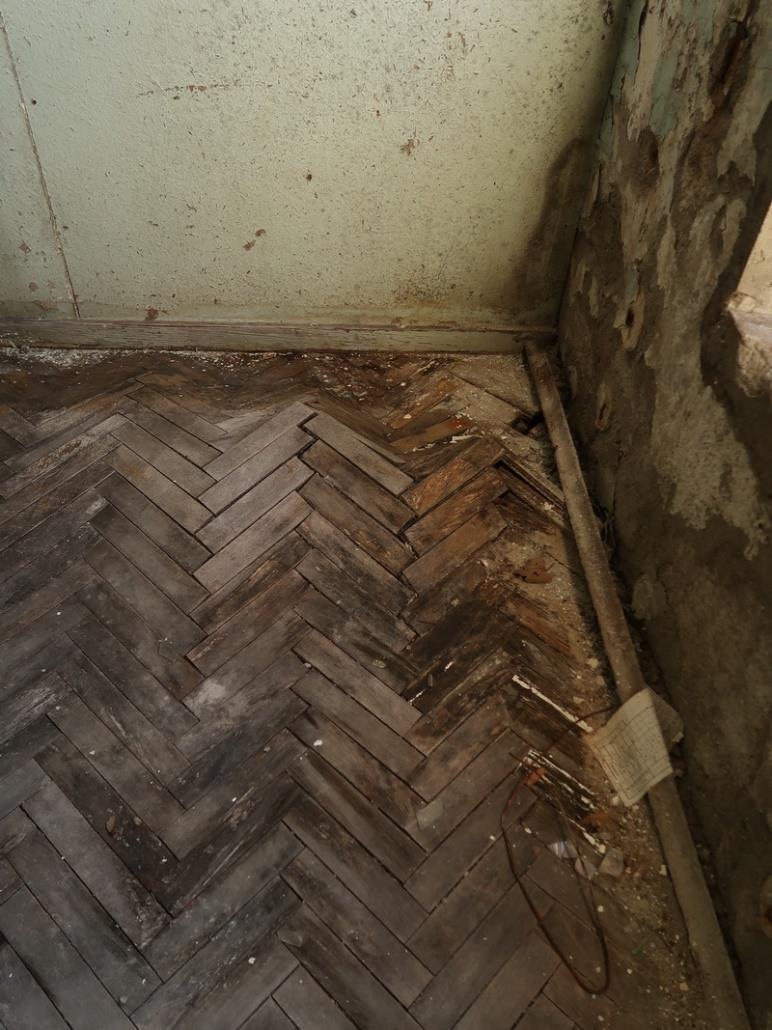

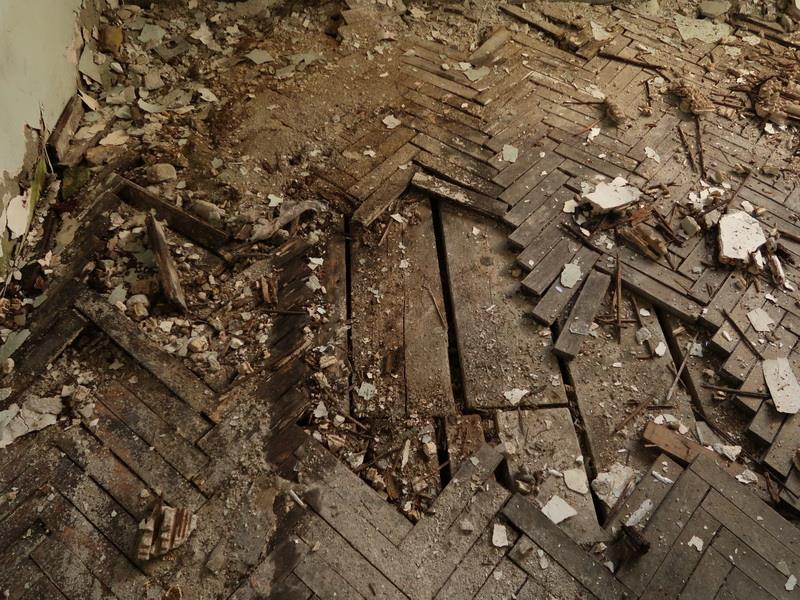

19 18 Detalj poda Medjuspratna konstrukcija je drvena i parket je uglavnom u lošem stanju i neophodna je njegova zamjena. Na nekim mestima je veliko oštećenja i od vode koja je preko krova prodrla u objekat.

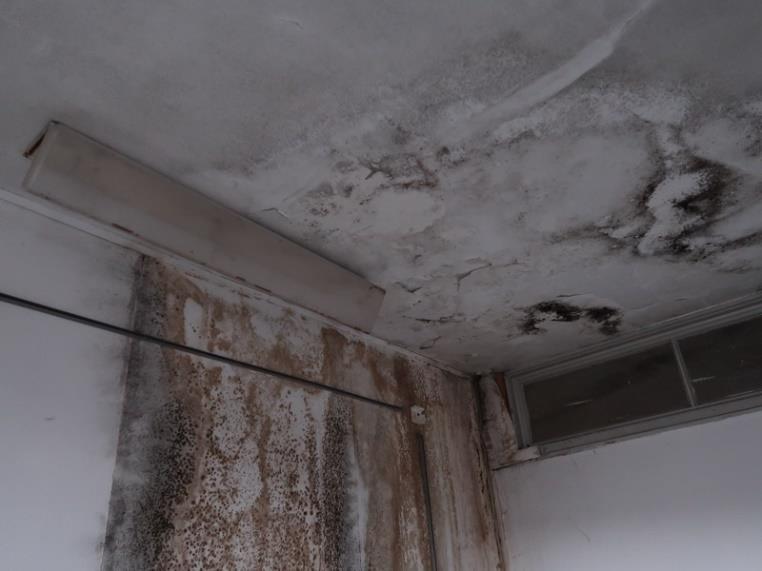

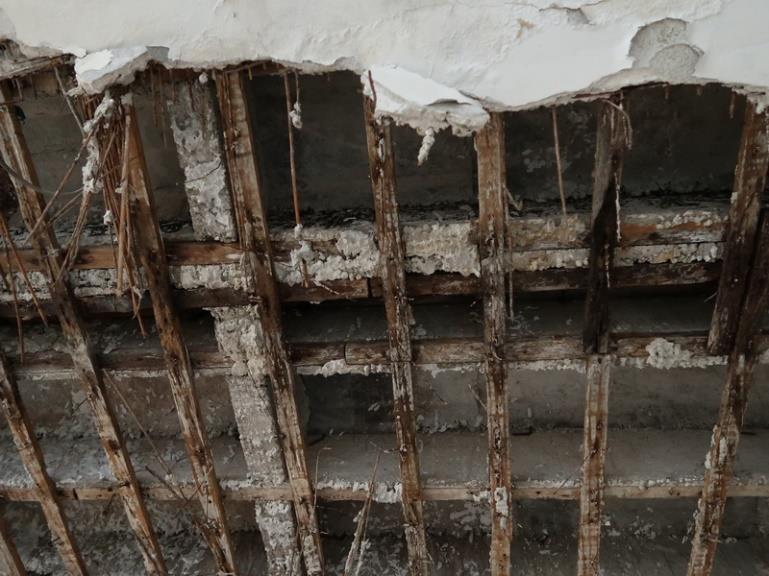

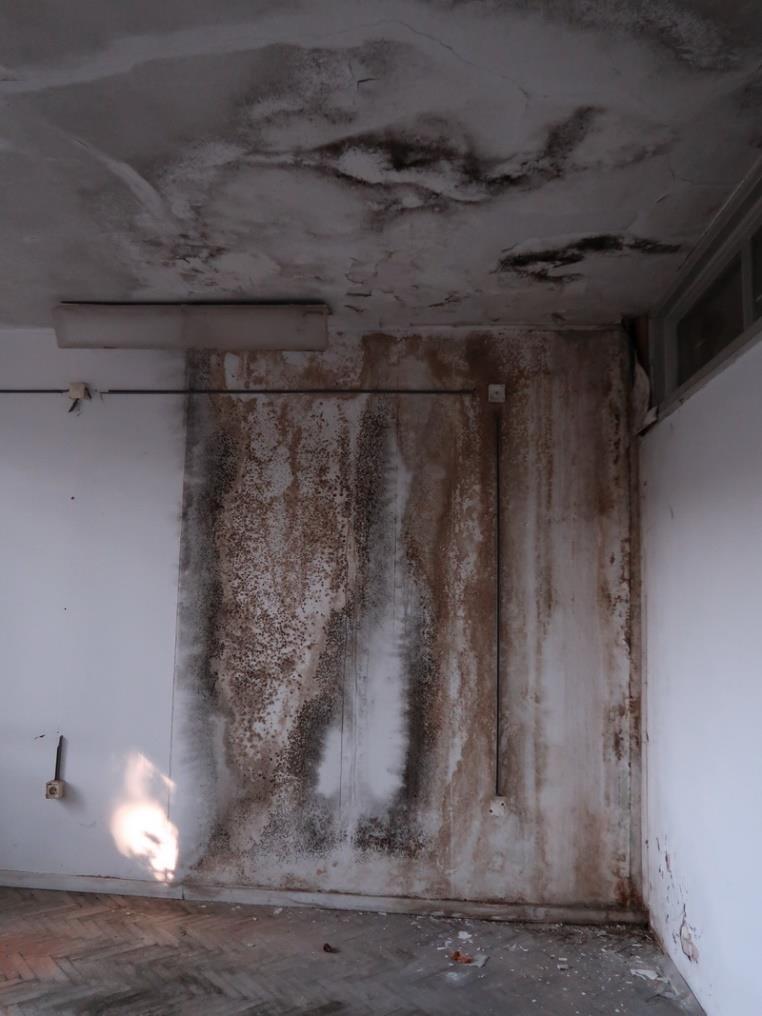

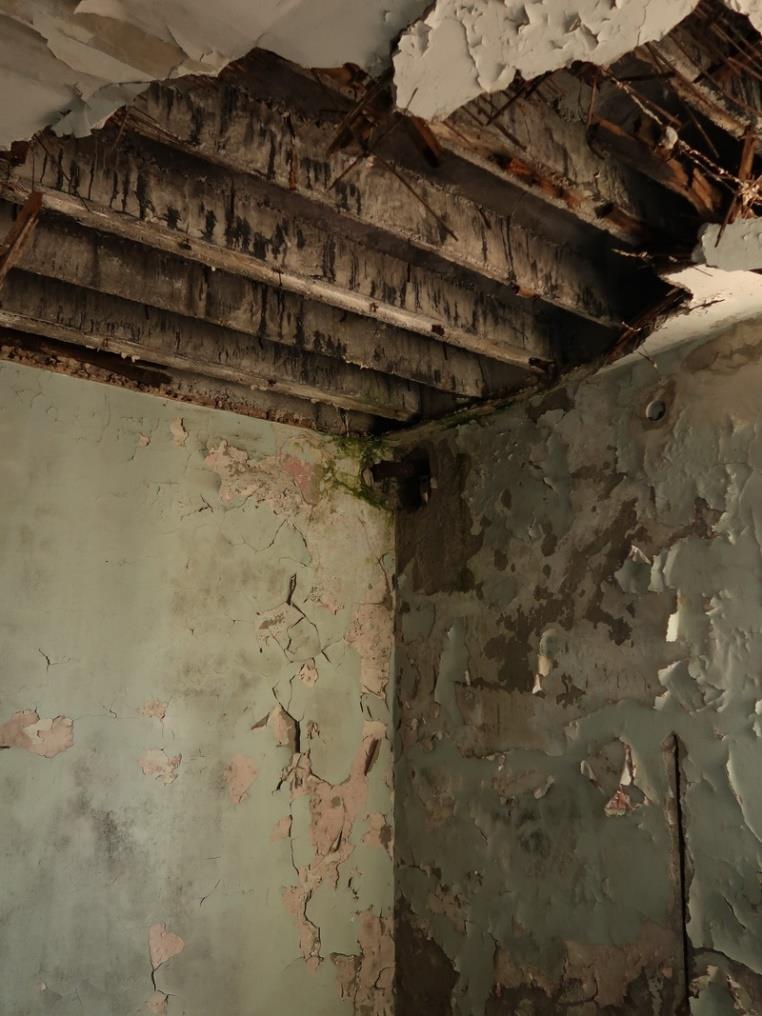

20 Detalj medjuspratne tavanice Medjuspratna tavanica je sitnorebrasta betonsla tavanica. Potrebno je prilikom rekonstrkicije krova uraditi i stratičku procjenu nosivosti odnosto trenutnog njenog stanja, da bi se utvrdilo da nema nekih ošećenja. Detalj medjuspratne tavanice iznad prizemlja Oštećenja nastala prodiranjem vode u unutrašnjost objekta 19

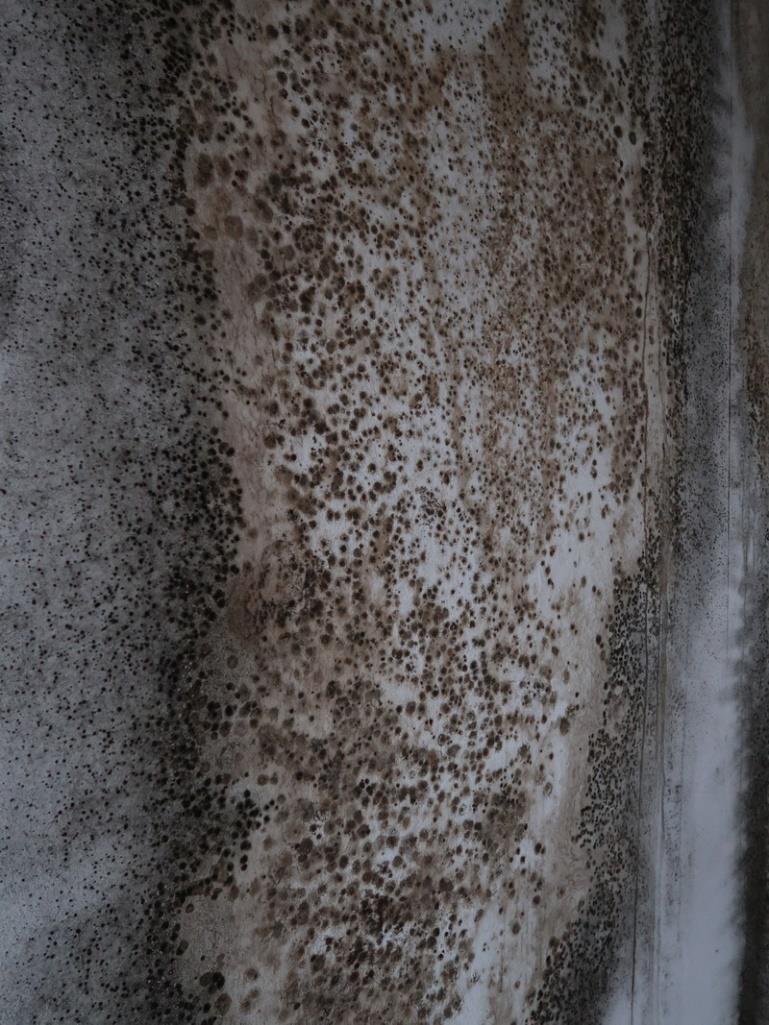

21 20 Detalj oštećenja od podora vode Tokon rekonstrukcije objekta neopohodno je sve dijelove koji su oštećeni ne samo sanirati već utvditi i uzrok odnosno sa kojih mjesta i pozicija je došlo da prodora vode u objekat.

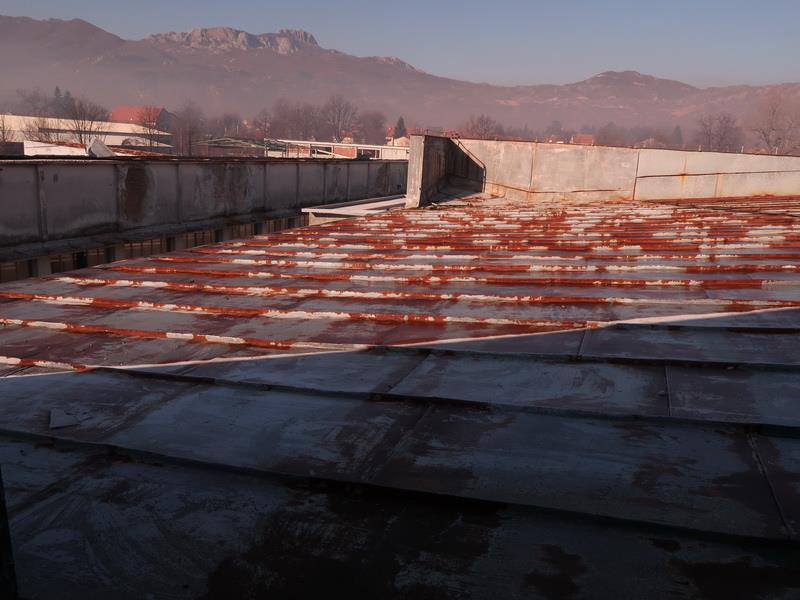

22 Krovna konstrukcija Postojeća krovna konstrukcija je drvena reštekasta konstrukcija koja nosi dvovodni krov pokriven limom. S obzirom na stanje krova, odnosno nepostojanje termičke zaštite kao i na pojedina oštećenja plafona prouzrukovano curenjem vode, neophodno je kompletno skinuti postojeću krovnu kontsrukciju i zameniti je novom koja posjedujuje zadovoljavajuće termičke i druge karakteristike. Krov Postojeći krov je pokriven limom. Prilikom izrade nove krovne konstukcije, obratiti paznju na potencijalne hladne mostove kod atike i uraditi pravilno izvođenje termoizloacije na način da se spreče efekat hladnog mosta (podizanje termoizolacije do određene visine) 21

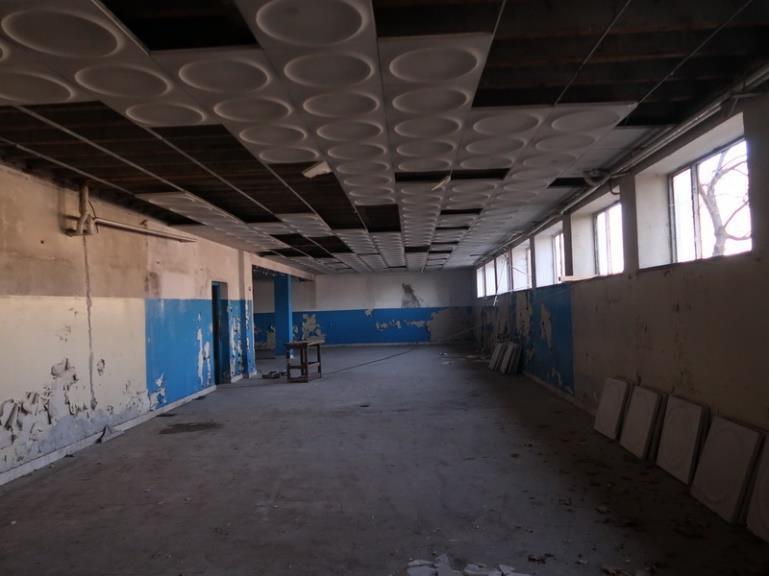

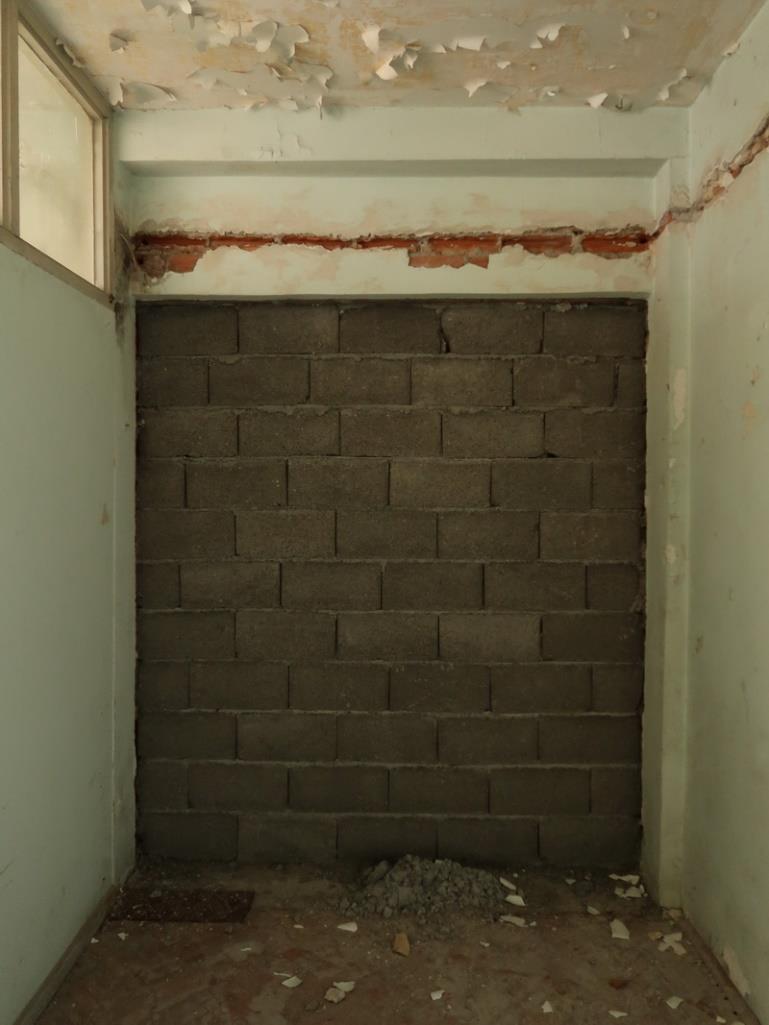

23 Pregradni zid ka susednom objekti Zid od betonskih blokova koji pregradjuje objekat na dva dijela. Ukoliko je u pitanju grijani prosto sa druge strane nije potrebno posebno izolovati ovaj zid. Ukoliko nije, onda je preporučljivo i ovaj zid dodatno toplotno izolovati. Velika sala u prizemlju Pod na tlu je uglavnom ili kamen ili teraco i na vrlo malom delu parket. Ukoliko se budu radile intervencije na podu, obavezno predvideti i ugradnju neke čvrste termoizolacije predviđene za ugradnju u podnim površinama. 22

24 Table 1: Pregled kondicionih i korisnih površina i zapremina podova i zidova POVRSINE ZAPREMINE A B C D E BxE Negrejana Kondiciona povrsina Kondiciona neto Bruto spratna visina bruto neto Korisna Neto površina Zapremina kondicione površine [m2] [m2] [m2] [m2] [m2] [m] [m3] Prizemljei ssprat 1472,00 0, , , ,20 3, , ,00 0, , , , ,08 Povrsina krova 805,00 m 2 Površina medjusp.konst.iznad negrejanog pr. 58,48 Površina zidova 668,22 m 2 Površina otvora 180,72 m 2 Površina poda 736,00 m 2 Površina omotača grijanog dijela 2448,42 zgrade m 2 Faktor oblika Površina fasade 848,94 m2 Faktor zastakljenja A B A/B A B A/B Površina omotača kondicioniranog dijela zgrade Zapremina kondicioniranog dijela zgrade Faktor oblika Ukupna površina prozora Površina fasade AEC, m 2 VC, m 3 fo, - m 2 AE, m 2 fw, - Faktor zastakljenja 2448, ,08 0,47 180,72 848,94 0,21 Tipovi i površine spoljašnjih zidova SZ1 Istočna Zapadna Južna 291,95 205,35 74,58 [m2] 291,95 205,35 74,58 571,88 SZ2 Istočna Zapadna Južna 0,00 96,34 0,00 [m2] 0,00 96,34 0,00 96,34 Ukupno zidovi 668,22 Ukupno prozori 180,72 Površina fasade 848,94 Istočna [m2] Zapadna [m2] Južna [m2] 291,95 301,69 74,58 668,22 23

25 Pregled transparentnih površina Vrata / Prozor OZNAKA Orjentacija Veličina (a x b) Površina jednog Broj Ukupno površina Ukupna dužina okvira Materijal okvira Tip okvira Tip zastakljenja m m m² kom m² m W/m²K Prozor PR1 Južna 1,45 1,62 2,35 4,0 9,40 6,14 DRVENI jednostruki dvostruko 0,6 3,1 Prozor PR2 Južna 1,45 1,85 2,68 1,0 2,68 6,60 DRVENI jednostruki dvostruko 0,6 3,1 Prozor PR3 Južna 1,85 2,40 4,44 1,0 4,44 8,50 DRVENI jednostruki dvostruko 0,6 3,1 Vrata V1 Južna 1,56 2,88 4,49 2,0 8,99 8,88 DRVENI jednostruki dvostruko 0,6 3,1 Ukupno 8 25,50 30,12 Vrata V Prozor P OZNAKA Orjentacija Veličina (a x b) Površina jednog Broj Ukupno površina Ukupna dužina okvira Materijal okvira Tip okvira Tip zastakljenja m m m² kom m² m W/m²K Prozor PR1 Zapadna 1,45 1,62 2,35 12,0 28,19 6,14 DRVENI jednostruki dvostruko 0,6 3,1 Prozor PR4 Zapadna 1,00 1,95 1,95 5,0 9,75 5,90 METALNI jednostruki jednostruko 0,8 5,824 Prozor PR5 Zapadna 0,80 1,00 0,80 4,0 3,20 3,60 DRVENI jednostruki dvostruko 0,6 3,1 Prozor PR6 Zapadna 2,56 3,70 9,47 2,0 18,94 12,52 METALNI jednostruki jednostruko 0,8 5,824 Prozor PR7 Zapadna 0,96 1,71 1,64 2,0 3,28 5,34 METALNI jednostruki jednostruko 0,8 5,824 Prozor PR8 Zapadna 0,61 1,71 1,04 1,0 1,04 4,64 METALNI jednostruki jednostruko 0,8 5,824 Prozor PR9 Zapadna 0,88 2,51 2,21 1,0 2,21 6,78 METALNI jednostruki jednostruko 0,8 5,824 Vrata V2 Zapadna 1,00 3,26 3,26 2,0 6,52 8,52 DRVENI jednostruki dvostruko 0,6 3,1 Ukupno 29 73,14 53,44 Vrata V Prozor P OZNAKA Orjentacija Veličina (a x b) Površina jednog Broj Ukupno površina Ukupna dužina okvira Materijal okvira Tip okvira Tip zastakljenja m m m² kom m² m W/m²K Prozor PR1 Istočna 1,45 1,62 2,35 20,0 46,98 6,14 DRVENI jednostruki dvostruko 0,6 1,702 Prozor PR4 Istočna 1,00 1,95 1,95 18,0 35,10 5,90 METALNI jednostruki jednostruko 0,8 5,824 Ukupno 38 82,08 12,04 ukupna povrsina prozora 180,72 m2 drvenih 101,41 metalnih 70,33 Vrata ulazna 8,99 Solarni dobici g Solarni dobici g Solarni dobici g U- vrijednost U- vrijednost U- vrijednost 24

26 Korištena metodologija Metodologija proračuna energetskih karakteristika zgrade je bazirana na MEST EN ISO Određene dopune, izmjene i prilagođavanja su napravljena u cilju usaglašavanja predložene metodologije sa propisanim zahtjevima i referentnim uslovima koji se koriste u procesu sertifikacije energetskih karaktersitika zgrada. Određivanje koeficijenata prolaza toplote, U Koeficijenti prolaza toplote, U [W/(m² K)], određuju se: za neprozirne građevinske dijelove prema MEST EN ISO 6946, s tim da se za građevinske dijelove koji se graniče sa tlom uzima da je toplotni otpor konvekcije na spoljnoj površini Rse=0; za prozore i balkonska vrata prema MEST EN ISO , s tim da se mogu koristiti izmjerene U vrijednosti okvira prema MEST EN i zastakljenja prema MEST EN 674, ili prema tehničkim specifikacijama za proizvode, odnosno mjerenjem prema MEST EN ISO ; za providne građevinske konstrukcije prema MEST EN 673, ili prema tehničkim specifikacijama za proizvode. U proračunu koeficijenta prolaza toplote, U [W/(m² K)], kod podova na tlu i krovova u obzir se uzimaju samo slojevi koji su sa strane prostorije do sloja hidroizolacije. Izuzetak prdestavlja slučaj sistema inverzne izolacije krova i perimetarske toplotne izolacije (spoljna toplotna izolacija dijela zgrade koji je u dodiru sa tlom koja ne leži u podzemnoj vodi, i kada je izolacija od ekstrudiranog polistirena ili drugog odgovarajućeg vodonepropusnog materijala). Projektne vrijednosti gustine, toplotne provodljivosti, specifične toplote i faktora otpora difuzije (pri referentnim uslovima: sadržaj vlage u materijalu je u ravnoteži sa vazduhom temperature 23 C i relativne vlažnosti 80), za određene građevinske materijale uređene su u MEST EN ISO Proračun uticaja toplotnih mostova Uticaj toplotnih mostova kod proračuna godišnje potrebne toplotne energije za grijanje i proračun transmisionih toplotnih gubitaka grijanog/hlađenog dijela zgrade izvodi se prema MEST EN ISO 13789, MEST EN ISO 14683, MEST EN ISO , MEST EN ISO i MEST EN Klimatske zone Proračun ukupne godišnje primarne energije koju treba dovesti zgradi u cilju zadovoljenja njenih potreba za energijom vrši se korišćenjem stvarnih klimatskih podataka, a zavisno od lokacije na kojoj se zgrada nalazi. 25

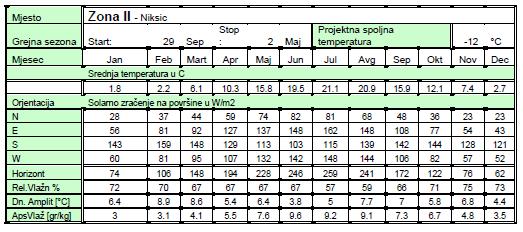

27 Klimatski podaci U slučaju panelnog grijanja (npr. podno grijanje) ukupna vrijednost koeficijenta prolaza toplote slojeva građevinske konstrukcije koji se nalaze između površine grejnog tijela i spoljnjeg vazduha, zemlje ili negrijanog dijela zgrade, mora biti U 0.35 W/(m² K). Na objektu je, shodno Zakonu o efikasnom korišćenju energije, predviđena ugradnja solarnih kolektora za grijanje tople vode. Elaborat i proračuni su urađeni u skladu sa usvojenim Pravilnikom o sadržaju elaborata energetske efikasnosti zgrada (Službeni list Crne Gore br. 47/13). Analize i proračuni su urađeni u programu "KnaufPRO2 CG" v1.11 koji je izrađen u skladu s najnovijom regulativom po pitanju proračuna toplotne zaštite i racionalne upotrebe energije, prihvaćenim i harmonizovanim evropskim normama, te službenim algoritmom donesenim od strane Ministarstva ekonomije Crne Gore i Pravilnikom o minimalnim zahtjevima energetske efikasnosti zgrada ("Sl.list CG", br.23/2013 od god.) kao i Pravilnikom o sadržaju elaborata energetske efikasnosti zgrada ("Sl.list CG", br.47/2013 od god.) KOMENTAR: Za potrebe ove studije, korištena je metodologija izrade Elaborata o minimalnim zahtjevima zgrade ali na način da se analizom postojećeg stanja uradi kompratavina analiza sa predloženim varijantama tako da se utvrde komparativne prednosti. 26

28 1. Tehnički opis objekata Građevinska fizika Spoljašnje građevinske konstrukcije Zidovi 27

29 PREDLOŽENA RJEŠENJA TERMIČKE IZOLACIJE SPOLJAŠNJIH ZIDOVA Varijanta 1. Izolacija polisterinom (stiropor) debljine 3cm Izolacija polisterinom (stiropor) debljine 5cm Izolacija polisterinom (stiropor) debljine 6cm 28

30 Ukoliko posmatranu cijelu površinu spoljašnjeg zida dobićemo slijedeću analizu u zavisnosti od ušteda izraženih u godišnjim gubicima kroz spoljašnje zidove: Transmisioni gubici kroz spoljašnji zid Qtrans (kwh/godišnje) komparativna analiza Posotojeći zid - Termoizolacija polistiren ploče (stiropor) neizolovan Varijanta 1 3cm Varijanta 2 5cm Varijanta 3 8cm 40954, , , ,54 ušteda 42% 55% 56% ZAKLJUCAK: Iako, zbog velike debljine spoljašnjeg zida od opeke (51cm) čak i debljina izolacije od 3cm polistiren ploča zadovoljava karakteristike zahtjevane minimalnim zahtjeva o koeficijentu prolaska toplote kroz spoljne zidove (U=0,6W/m 2 K), smatramo da je poželjno da se razmatra varijanta ugradnje od monimum 5 cm stiropora. 29

31 Spoljašnje građevinske konstrukcije Kos krov 30

32 PREDLOŽENA RJEŠENJA TERMIČKE IZOLACIJE KOSOG KROVA Varijanta 1. Izolacija gotovim sendvič panelima debljine 6cm ispuna poliuretan pena Izolacija gotovim sendvič panelima debljine 8cm ispuna poliuretan pena Izolacija gotovim sendvič panelima debljine 10cm ispuna poliuretan pena 31

33 Ukoliko posmatramo površinu kosog krova dobićemo slijedeću analizu u zavisnosti od ušteda izraženih u godišnjim gubicima kroz spoljašnje zidove: Transmisioni gubici kroz spoljašnji zid Qtrans (kwh/godišnje) komparativna analiza Posotojeći krov - Ugradnja sendič-panela sa poliuretanom neizolovan Varijanta 1 4cm Varijanta 2 6cm Varijanta 3 10cm 57878, , , ,28 ušteda 65% 72% 78% ZAKLJUCAK: Zbog neophodnosti brze izrade, zatim lakoće same konstrukcije, predložena je varijanta sendvič krovnog sendvič panela sa poliuretanskom pjenom kao ispunom, sa preporukom debljine panela od 10 cm. 32

34 Spoljašnje građevinske konstrukcije Pod na tlu 33

35 Spoljašnje građevinske konstrukcije Medjuspratna konstrukcija iznad negrejanog prostora U slučaju proračuna termoizolacije ovog dijela omotača objekta, proračun je isti kao i kod spoljašnjih zidova. 34

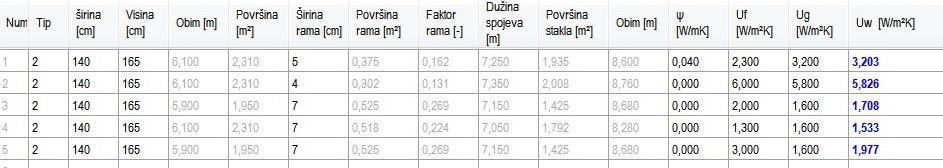

36 Transparente konstrukcije 1. Postojeći prozor Drveni, dvostruko staklo, jednostuki 2. Postojeći prozor Metalni, jednostruko staklo, jednostruki 3. Varijanta 1 Drveni, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna* 4. Varijanta 2 PVC 6komorni, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna 5. Varijanta 3 Aluminijumski sa termo prekidom, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna *ne bi trebalo koristi zastakljenje koje je slabije od ovih karakteristika (Ug=1,6W/m 2 K) Ukoliko posmatranu površinu pod prozorima dobićemo slijedeću analizu u zavisnosti od ušteda izraženih u godišnjim gubicima kroz spoljašnje zidove: Transmisioni gubici kroz spoljašnji zid Qtrans (kwh/godišnje) komparativna analiza Posotojeći otvori / drveni i metalni/ Ugradnja sendič-panela sa poliuretanom Varijanta 1 drveni Varijanta 2 PVC 6 komorni 34237, , , ,52 ušteda 30% 37% 20% Varijanta 3 AL sa termoprekidom ZAKLJUCAK: Radi postizanja maksimalnog kvaliteta nove stolarije, te zadovoljenja termičkih karakteristika predlaze se ugradnja PVC profila, poštujući minimalne karakteristike Ug. 35

37 2. Analize i proračuni za ocjenu energetskih karakteristika zgrade za usvojeno rješenje Proračun faktora oblika A B A/B Površina omotača Zapremina kondicioniranog Faktor oblika kondicioniranog dijela zgrade dijela zgrade f O, - A EC, m 2 V C, m , ,08 0,46 A B A/B Ukupna površina prozora Površina fasade Faktor zastakljenja m 21 A E, m 2 f W, - 180,72 848,94 0,21 Analiza spoljašnjih i unutrašnjih građevinskih konstrukcija zgrade (prozori, krovovi, podovi i dr.) sa proračunom 2 : Ulazni podaci za lokaciju Referentno mesto : Cetinje Spoljna projektna temperatura za grejanje [Co] Te= -12oC Unutrašnja projektna temperatura [Co] Ti= 20oC Spoljna prosečna temperatura u grejnom periodu [Co] Tav= 6,2543oC Temperaturna razlika za grejanje [Co], ΔT = Ti - Tav = 13,7457 Broj dana grejanja (HD), HD=216 Broj stepen dana grejanja (HDD), HDD=2969 Spoljna projektna temperatura za difuziju [Co] Te.dif= -5oC Broj dana vlaženja : 60 Broj dana isušenja : 90 UTICAJ VETRA 1 U proracun je uzet samo dio objekta koji je kindicioniran 2 Analize i proračuni su urađeni u programu "KnaufPRO2 CG" koji je izrađen u skladu s najnovijom regulativom po pitanju proračuna toplotne zaštite i racionalne upotrebe energije, prihvaćenim i harmonizovanim evropskim normama, te službenim algoritmom donesenim od strane Ministarstva ekonomije Crne Gore i Pravilnikom o minimalnim zahtjevima energetske efikasnosti zgrada ("Sl.list CG", br.23/2013 od god.) kao i Pravilnikom o sadržaju elaborata energetske efikasnosti zgrada ("Sl.list CG", br.47/2013 od god.) 36

38 Na osnovu Pravilnika Stambene zgrade sa više stanova i prirodnom ventilacijom Otvoren položaj zgrade Broj izloženih fasada : >1 SITUACIJA 37

39 Usvojena mera za SPOLJAŠNJE ZIDOVE 38

40 Usvojena mera za KROVNU KONSTRUKCIJU 39

41 Usvojena mera za PROZORE I VRATA Svi postojeći drveni i metalni prozori (osim prozora na stepenišnom prostoru) zamjenjeni sa PVC šestokomornim prozorima, dvostuko staklo, niskoemisiono mm, argon ispuna, (U=1,533W/m2K) ili aluminimujm-drvo sa termoprekidom. Prozori na stepenišnom prostoru i ulazna vrata bi trebalo da budu zamjenjena aliminijumskim vratima i prozorima, dvostuko staklo, niskoemisiono mm, argon ispuna. 40

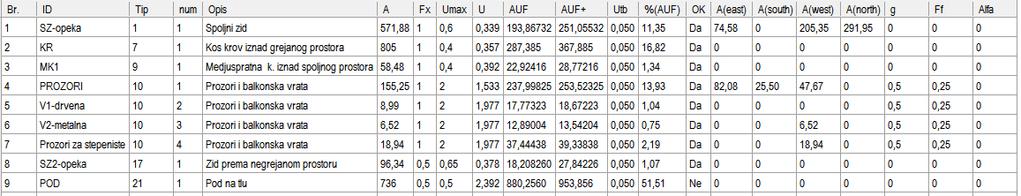

42 Pregled koeficijenata prolaza toplote kroz termički omotač zgrade 41

43 Karakteristike sklopova koji formiraju termički omotač Proračun toplotnih mostova (MEST EN ISO 14683) Ako je potencijalni toplinski most projektiran u skladu s normom koja sadrži katalog dobrih rješenja toplotnih mostova i/ili se radi o izvođenju nove zgrade koja nije okaraktersisana kao "niskoenergetska ili pasivna", a svi građevinski dijelovi spoljhašnjeg omotačazgrade zadovoljavaju u pogledu najviše dozvoljenih vrijednosti koeficijenta prolaska toplote U W(m 2 K), tada se može umjesto tačnog proračuna, uticaj toplotnih mostova uzeti u obzir povećanjem U, svakog građevinskog dijela površine grijanog dijela zgrade za UTM = 0,05 W/(m 2 K). Uticaj toplotnih mostova uzet je u obzir povećanjem vrijednosti koeficijenta prolaza toplote, U [W/(m² K)], svakog elementa omotača grijanog/hlađenog dijela zgrade za ΔUTM [W/(m² K)]: dt= Ti - Te = 13,7457K Broj dana grejanja HD = 216 vreme grejanja v = HD * 24 vreme grejanja v = 216 * 24 h vreme grejanja v = 5184h Koeficijenat transmisionog gubitka Ht (površinski) Ht = Suma AUF = 1708,75 W/K Koeficijenat transmisionog gubitka termičkih mostova Htb Htb = 122,9 Koeficijenat transmisionog gubitka H (ukupni) H = Ht + Htb = 1831,62 W/K Energija za nadoknadu transmisionih gubitaka Qt = H * dt * v = Qt = 1831,62 W/K * 13,7457K * 5184h Qt = ,17 Wh Qt = ,81 kwh Specifični transmisioni gubitak Ht' Ht' = H / A.omotača Ht' = 1831,61664 W/K / 2457,4 m² Ht' = 0,745 W/m²K 42

44 Toplotni gubici i dobici 43

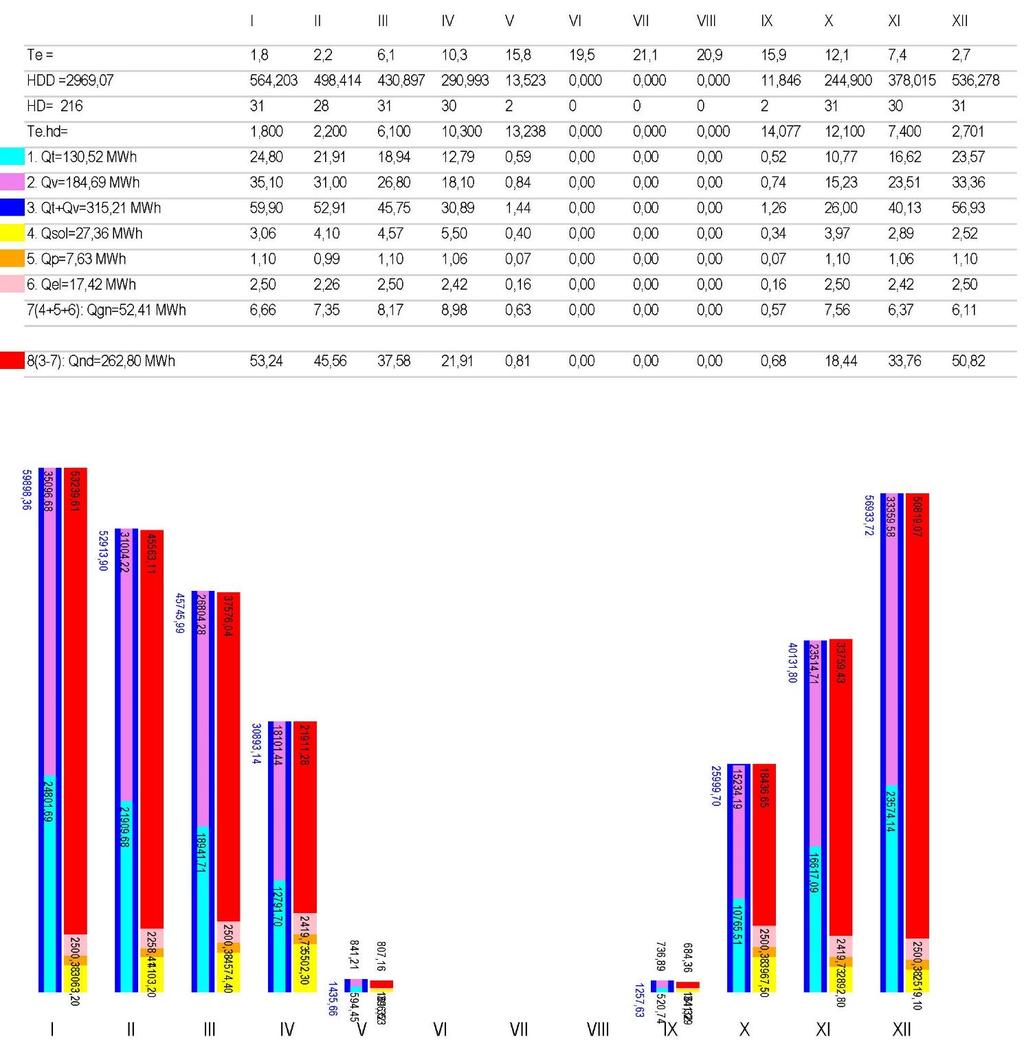

45 Energetski bilans po mesecima 44

46 Energija potrebna za grijanje 45

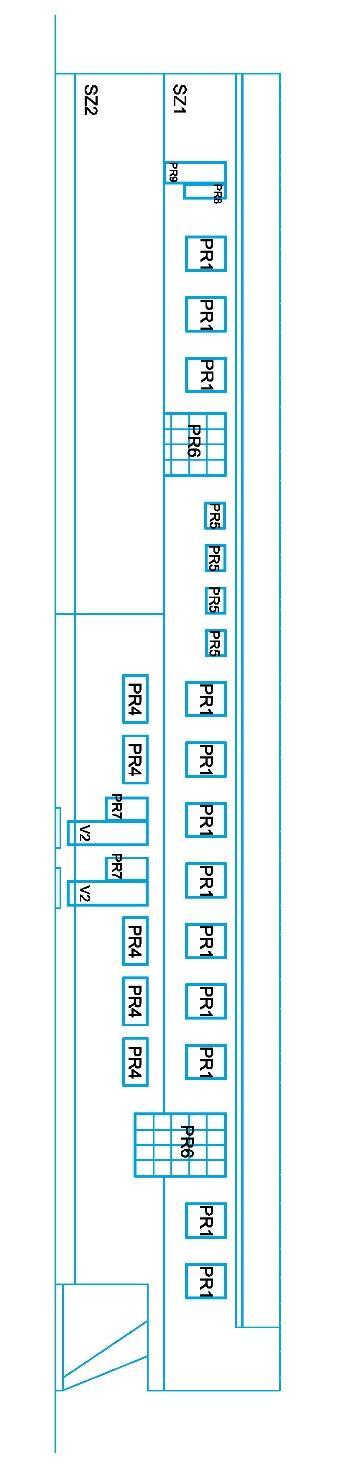

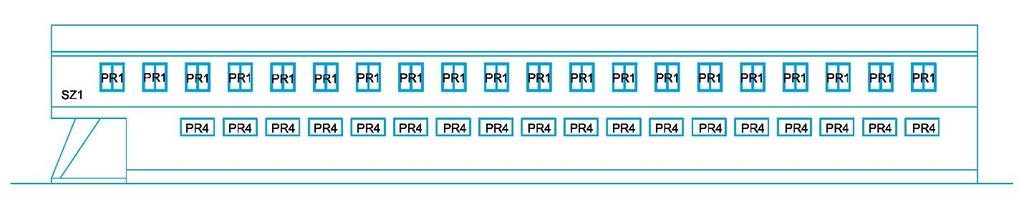

47 3. GRAFIČKI DIO PRILOZI Šematski prikaz osnova i presjeka zgrade sa ucrtanim granicama zona (ako ih ima) i označenim kondicionim površinama: Istočna fasada Južna fasada Zapadna fasada 46

48 4. Predmer i predračun predloženih intervencija na objektu Pozicija: Ugradnja termoizolacije na spoljašnje zidove Opis pozicije Preporučena debljina spoljašnje termoizolacije je 8cm, iako i debljine od 5cm zadovolj avaju minimalne tehničke zahtjeve u pogledu energetske efikanosti. Preporučeni materijal termičke zaštite je polistiren (stiropor) minimalne gustine 16kg/m3 i min λ = 0,037 W/mK, s tim da se u donjoj zoni u visini postojeće cokle postavi termička zaštita ekspandirani polistiren (stirodur) u debljini od 5,0 cm da bi se sprečila potencijalna oštećenja. Završni sloj fasade, odnosno odabir boje premaza zavisi od preporuke projektanata. Za realizaciju spoljašnje toplotne izolacije, potrebno je koristiti cjelovite sisteme koji se nude na tržištu. Elementi tih sistema su: Izolacione ploče za zidove (stirodur i stiropor) Pomoćni metalni elementi kao što su razlišite okapnice, obrubi i slično. Sistemi mogu uključivati posebne komade za uglovima zgrade i otvore (prozore, vrata, arhitektonski elementi). Ljepilo sloj za lijepljenje izolacije ploče na zidu, uz odgovarajuće mehaničke čvrstoće i elastičnosti da bi se izbjeglo pucanje. Tiple za mehaničko sidrenje izolacije na zidu. Elemente ojačanja sa ugrađenim mreže-platno (za zid, zgrada uglovima, prozore i druge otvore). Završni sloj (konačna obrada površine), uz odgovarajuće mehaničke čvrstoće i elastičnosti da bi se izbjeglo pucanje. Neophodno je da se predvidi i ugradnja termoizolacije debljine 3cm u bočnim stranama prozorskih otvora. Ukupna dužina obima prozora je 95,6m 1 x 0,1m 1 = 9,66m 2 Spoljni sistem toplotne izolaciju treblo bi da imati Europsko tehničko odobrenje (ETA) prema ETAG 004 (Europsko tehničko odobrenje Guideline 004). U cijenu po m 2 ulaze slijedeće aktivnosti: Deinstalacije i instalacije oluka, gromobrana i sličnie elemenata; sanacija fasade (uklanjanje oštećenih maltera, isušivanje vlažnih dijelova površine, postavljanje skele i sl. Po potpuni istim pravilima uraditi i postavljanje termoizolacije na podu međuspratne tavanice iznad ulaznog dijela. 47

49 Pozicija: Zamjena krovne konstrukcije Opis pozicije Na ovoj poziciji predviđeni su slijedeći radovi Demontaža krovnog pokrivača od lima. Lim pažljivo demontirati, spustiti, očistiti i složiti na gradilišnu deponiju za ponovnu upotrebu ili utovariti u kamion i odvesti na deponiju udaljenu do 15 km. Šut prikupiti, izneti, utovariti na kamion i odvesti na gradsku deponiju. Obračun po m 2 kose površine. Demontaža daščane podloge i krovne konstrukcije. Daščanu podlogu i krovnu konstrukciju pažljivo demontirati, očistiti, složiti za ponovnu ugradnju ili utovariti u kamion i odvesti na deponiju koju odredi investitor udaljenu do 15 km. Šut prikupiti, izneti, utovariti na kamion i odvesti na gradsku deponiju. Obračun po m 2 kose površine. Ugradnja krovog pokrivača od sendvič panela sa ispunom od Poliuretan pena, tvrda sa zatvorenim ćelijama min debljine 60mm, gustina: kg/m 3, Koeficijent termičke provodljivosti: λ= W/mK. Paneli se sastoje i od lima debljine najmanje 0,5 mm sa obije strane. Ukupna U vrijednost ne bi smijela da bude veća od 0,3 W/m2K. U cijenu je uračunata i pripadajuća pod konstrukcija kao i opšivke i termoizolovanje postojećih zidova atike, ugradnja vertikalnih i horizontalnih olučnih cevi i slično. 48

50 Pozicija: Zamjena prozora i vrata Opis pozicije Ukupna površina prozora i vrata je je: Postojeći Površina Jm Predlog intevencije U vrijednost drvenih 101,41 m2 Zamjena PVC petkomornim prozorima, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna U=1,533W/m2K metalnih 51,39 m2 Zamjena PVC petkomornim prozorima, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna U=1,533W/m2K stepeniste 18,94 m2 Zamjena AL prozorima, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna U=1,977W/m2K Vrata ulazna 8,99 m2 Zamjena AL prozorima, Dvostuko staklo, niskoemisiono mm, Vazduh ispuna U=1,977W/m2K Zamjena postojećih novim PVC prozorima i to tako da PVC profili ne može biti od recikliranog PVC, U vrijednosti okvira do 1,4 W / m2 / K, da nema toplinskih mostova, najmanje šest klima komora, ojačana U - metalnih profila obložena sa plastičnim slojem; staklo - niske emisije duplo staklo, 16 mm razmak između stakala, mm struktura, punjenim vazduhom, argonom ili drugim inertnim plinom. Druga predlozena varijanta odnosi se na ugradnju aluminijum-drvenih profila sa termoprekidom. Drveni i aluminijumski djelovi treba da su povezani posebnim spojnicama da stvaraju prazninu od 5 mm kojom cirkuliše vazduh, i na taj način onemogućava kondenzaciju vode. Vrsta drveta: hrastovina I klase. Ukupno prozore U-vrijednost do 1,4 W / m 2 /K; Solarna energija prolaska stakla - Solarni Faktor g najmanje 65%; Tačan dizajn nove prozore, što se tiče otvaranja, moraju biti isti, i to takav kako se investitor odluči. Prozori, koji se otvaraju, moraju biti opremljeni sa snažnim mehanizmima metalnim zaključavanje i rukovanje. U cijenu je uračunata i ugradnja novih solbanaka za sve prozore. Ulazna vrata i prozori u stepeništima od Aluminijumskih profila sa termoprekidom Zamjena postojećih vrata novim aluminijumskim sa termoprekidom, staklo - niske emisije duplo staklo, 16 mm razmak između stakala, mm struktura. Predvideti da novi otvori zadrže postojeću podelu stakala i odnosa punog i zastaklenog dijela da bi se ispoštovalo autorstvo postojećeg objekta. Zvog velikih dimenzija otvora na stepeništnom prostoru odličili smo da i ovi otvori budu zatvoreni novim AL profilima sa termoprekidom i predlozenim zastakljenjem. 49

51 Ukupni troškovi 3 Pozicija: Ugradnja termoizolacije na Xxx spoljašnje zidove Pozicija: Zamjena krovne konstrukcije Xxx Pozicija: Zamjena prozora Xxx Pozicija: Zamjena vrata Xxx Ukupni troškovi Xxx Ovlašćena projektantkinja Projektantkinja saradnica i energetska auditorka Tatjana Rajić,d.i.a. Biljana Gligorić, d.i.a. U Kotoru 19.decembar Definisani u Predmjeru i predracunu radova hitne sanacije objekta bivse Kosute na Cetinju. 50
