1 STRUČNO USAVRŠAVANJE OVLAŠTENIH ARHITEKATA I OVLAŠTENIH INŽENJERA XII. tečaj 10. i 11. veljače TEMA: "NISKOTEMPERATURNO GRIJANJE DIZALICAMA TOPLINE S ANALIZOM ISPLATIVOSTI - 2.DIO" Autor: Prof.dr.sc. Igor BALEN, dipl.ing.stroj Fakultet strojarstva i brodogradnje Sveučilišta u zagrebu

2 Predavanje: NISKOTEMPERATURNO GRIJANJE DIZALICAMA TOPLINE S ANALIZOM ISPLATIVOSTI 2. DIO Predavač: Prof.dr.sc. Igor BALEN, Fakultet strojarstva i brodogradnje UVOD Racionalno korištenje energije te korištenje obnovljivih izvora energije važan su dio svih energetskih strategija na globalnoj i nacionalnoj razini. Cijene energije i energenata će, na globalnoj i lokanoj razini, u narednom razdoblju rasti, što će utjecati na porast troškova stanovanja i poslovanja. Zato je potrebno dobro poznavati vlastitu energetiku u smislu tehničkih mogućnosti i troškova te biti u stanju njome upravljati. Statistike potrošnje energije pokazuju kako se preko 40% ukupne energije troši u zgradama. Od toga se u stambenim zgradama, ovisno o klimatskim prilikama nekog geografskog područja, najveći dio energije troši za grijanje (do 80%), a manji za pripremu potrošne tople vode i kuhanje, hlađenje i rasvjetu, te za pogon raznih električnih uređaja. Zbog velike potrošnje energije u zgradama, koja stalno raste, a istovremeno i velikog potencijala energetskih i ekoloških ušteda, energetska učinkovitost danas postaje prioritet. Stoga je područje graditeljstva prepoznato kao područje koje ima potencijal za smanjenje ukupne potrošnje energije na nacionalnoj razini. S obzirom na relativno veliki ukupni broj obiteljskih kuća u Republici Hrvatskoj, uz veliku potrošnju energije za grijanje u kućanstvima u usporedbi s ostalim trošilima, predmet analize je ocjena učinkovitosti i isplativosti toplinskih sustava s dizalicama topline. Hrvatska ima dobre preduvjete za primjenu te tehnologije s obzirom na svoj geografski položaj. Toplinski sustavi s dizalicama topline koriste se za potrebe grijanja i hlađenja prostora te za pripremu potrošne tople vode (PTV). Provedena analiza prikazuje mogućnosti primjene dizalica topline za grijanje i pripremu PTV u obiteljskim kućama (tzv. mali korisnici), u odnosu na troškove investicije i ostvarene uštede u troškovima energije u usporedbi sa sustavom opremljenim plinskim kondenzacijskim kotlom. Za potrebe analize odabrani su slijedeći tipovi dizalica topline: 1. dizalica topline sa zrakom kao toplinskim izvorom 2. dizalica topline s vodom kao toplinskim izvorom 3. dizalica topline s tlom kao toplinskim izvorom Sve analizirane dizalice topline su u izvedbi s kompresorom pogonjenim elektromotorom. PRORAČUNSKI MODEL Nakon analize sustava za obiteljsku kuću površine 150 m 2 prikazane u okviru predavanja na programu usavršavanja u studenom 2011., analiziran je model obiteljske kuće korisne površine grijanog dijela 250 m 2 (dalje u tekstu: tip 250) - kuća s dva stana (prizemlje i kat). Toplinske karakteristike građevnih dijelova za proračun uzete su prema.dozvoljenim vrijednostima iz Tehničkog propisa o racionalnoj uporabi energije i toplinskoj zaštiti u zgradama (NN 110/2008), a površine prozora i vrata su odabrane na razini 15% površine vanjskih zidova, dok vanjska vrata na južnom zidu imaju površinu A d =2 m 2. Model kuće ima krov pod nagibom 30, orijentacije sjever-jug, a između krova i stropa grijanog dijela zgrade nalazi se negrijano potkrovlje. Godišnja potrebna toplinska energija za grijanje proračunata je prema normi HRN EN ISO 13790:2008. Proračuni su provedeni za stvarne klimatske podatke za dvije karakteristične geografske lokacije u Hrvatskoj, grad Zagreb (kontinentalna RH) i grad Split (primorska RH).

3 Proračun godišnje potrebne toplinske energije za pripremu PTV proveden je prema normi HRN EN :2008. TABLICA 1. Model obiteljske kuće tip 250 osnovni podaci Tip zgrade (m 2 ) Korisna površina A k (m 2 ) Površina oplošja grijanog dijela A (m 2 ) Obujam grijanog dijela zgrade V e (m 3 ) Obujam grijanog zraka V (m 3 ) Faktor oblika zgrade f o = A/V e Tip ,0 520,0 750,0 570,0 0,693 Za kuću na obje lokacije napravljene su simulacije pogona dizalica topline, kao alternativnog izvora energije s tri različita toplinska izvora i uspoređene su s energetskom bilancom pogona plinskog kondenzacijskog kotla, kao konvencionalnog izvora toplinske energije. Analiza potrebne energije za pogon dizalica topline u režimu niskotemperaturnog grijanja (35/30 C) i pripreme PTV provodi se detaljnim postupkom proračuna (bin - metoda) prema normi HRN EN :2008. Parametri koji se promatraju u ovoj analizi proračunavaju se na mjesečnoj bazi te je moguće vidjeti kako i koliko oni variraju tijekom sezone grijanja. To su sezonski (u ovom slučaju mjesečni) toplinski množitelj (SPF), vrijeme trajanja pogona dizalice topline, potrošnja električne energije te ekvivalentna potrošnja prirodnog plina. Proračun potrebne energije za pogon kotla loženog na plin provodi se metodom specifične korisnosti kotla prema normi HRN EN :2008. Kod dizalica topline razlikuju se dva glavna načina pogona: monovalentni bivalentni. Pogon dizalice topline u kojem se pokrivaju cjelokupne potrebe za toplinskom energijom zgrade za grijanje i pripremu PTV naziva se monovalentni (slika 1). To znači da dizalica topline potpuno zamjenjuje plinski, uljni ili električni kotao, odnosno neki drugi konvencionalni toplinski izvor.

4 učinak [kw] projektna točka potrebni učinak grijanja DIZALICA TOPLINE -15 C ok 20 C SLIKA 1. Ilustracija monovalentnog načina rada Kada dizalica topline ne pokriva cjelokupne potrebe za toplinskom energijom zgrade, potrebno je predvidjeti neki pomoćni/dodatni toplinski izvor (kotao, električni grijač i sl.). U tom slučaju se govori o bivalentnom pogonu. Pri tome pomoćni izvor može raditi paralelno s dizalicom topline pokrivajući samo dio gubitaka kojeg ne pokriva dizalica topline. Takav način naziva se bivalentno paralelni pogon. Dodatni izvor topline uključuje se u tzv. bivalentnoj projektnoj točki (slika 2), proizvoljno odabranoj s obzirom na temperature toplinskog izvora i ogrjevnog medija. θ učinak [kw] bivalentna projektna točka potrebni učinak grijanja DIZALICA TOPLINE -15 C -3 C ok 20 C SLIKA 2. Ilustracija bivalentno-paralelnog načina rada θ

5 Detaljna metoda proračuna, tzv. bin - metoda uzima u obzir specifične pogonske uvjete pojedinog tipa dizalice topline. Bin-ovi opisuju učestalost pojavljivanja vanjske temperature na promatranoj geografskoj lokaciji te se proračun provodi za svaki raspon bin a (temperaturni interval) čime se određuje odgovarajuća toplinska energija za grijanje. Radne točke bin-ova su ''određene'' radnim točkama u središtu svakog raspona te se u proračunu pretpostavlja da ta točka predstavlja radnu točku za cijeli raspon bin-a. SLIKA 3. Primjer bin - raspona s radnim točkama OP 1 i OP 2 U tu su svrhu korištene mjesečne kumulativne vanjske temperature suhog termometra te je po mjesecima izvršena podjela na 4 proračunska bin-a (na temelju satnih temperatura prema tablici 2). Pri tome je za donju temperaturnu granicu pogona sustava grijanja postavljena vanjska projektna temperatura, a za gornju temperaturnu granicu pogona postavljena je temperatura vanjskog zraka od 12 C. Budući da ogrjevni učinak i faktor grijanja dizalice topline variraju u ovisnosti o radnim uvjetima, tj. temperaturama toplinskog ponora i izvora, proračun se provodi za j perioda koji su određeni temperaturama toplinskog ponora i izvora te se dobiveni rezultati zbrajaju prema sljedećem izrazu: (1)

6 gdje su: - [J] električna energija potrebna za pokrivanje toplinskih potreba za grijanje - [J] potrebna toplinska energija podsustava u binu j - [J] toplinski gubitci podsustava u binu j - [W/W] faktor grijanja dizalice topline za period konstantnih radnih uvjeta TABLICA 2. Učestalost pojave satnih temperatura za Zagreb u siječnju Satne temperature za Zagreb - binovi SIJEČANJ Razred - interval Broj sati pojavljivanja Kumulativno sati 1-10 θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < θ ok < Norma HRN EN dijeli proračun dizelice topline u 10 koraka navedenih kako slijedi:

7 1.korak: Određivanje energetskih zahtjeva za pojedine bin-ove 2.korak: Korekcija ogrjevnog učinka i faktora grijanja za različite temperaturne uvjete pogona 3.korak: Korekcija faktora grijanja za rad pri djelomičnom opterećenju 4. korak: Proračun toplinskih gubitaka podsustava (međuspremnik/spremnik topline) 5. korak: Proračun potrebne dodatne energije za pojedine bin-ove (pomoćni grijač) 6. korak: Proračun trajanja pogona dizalice topline pri različitim režimima 7. korak: Proračun pomoćne energije za rad dizalice topline 8. korak: Proračun ukupnih i povratnih toplinskih gubitaka podsustava u režimu grijanja 9. korak:proračun ukupno potrebne energije za pokrivanje svih zahtjeva 10. korak: Prikaz rezultata Normirani model omogućuje proračun za pojedini tip dizalice topline pri čemu pogonski parametri pokrivaju potrebnu toplinsku energiju kondicioniranog prostora u svakom temperaturnom intervalu. Pogonske parametre unutar pojedinog bina određuje radna točka u sredini promatranog intervala, pri čemu se pretpostavlja da ta radna točka određuje parametre koji vrijede za cijeli interval. Potrebna toplinska energija podsustava za pojedini bin određuje se prema općenitom izrazu: (2) gdje se težinski faktor k H,j izračunava iz izraza: (3) - [J] potrebna toplinska energija podsustava - [ Ch] kumulativni stupanj sati grijanja do gornje temperaturne granice bina j - [ Ch] kumulativni stupanj sati grijanja do donje temperaturne granice bina j - [ Ch] ukupni kumulativni stupanj sati grijanja do gornje temp. granice pogona Sezonski toplinski množitelj (SPF) određuje se prema izrazu: (4) - [J] ukupna toplinska energija koju daje sustav s dizalicom topline - [J] dovedena električna energija za pogon dizalice topline - [J] pomoćna elek. energija za pogon pumpe na strani izvora topline - [J] pomoćna elek. energija u praznom hodu uređaja U slučaju proračuna za dizalicu topline zrak-voda, W gen,aux,sc se uklanja iz jednadžbe (4).

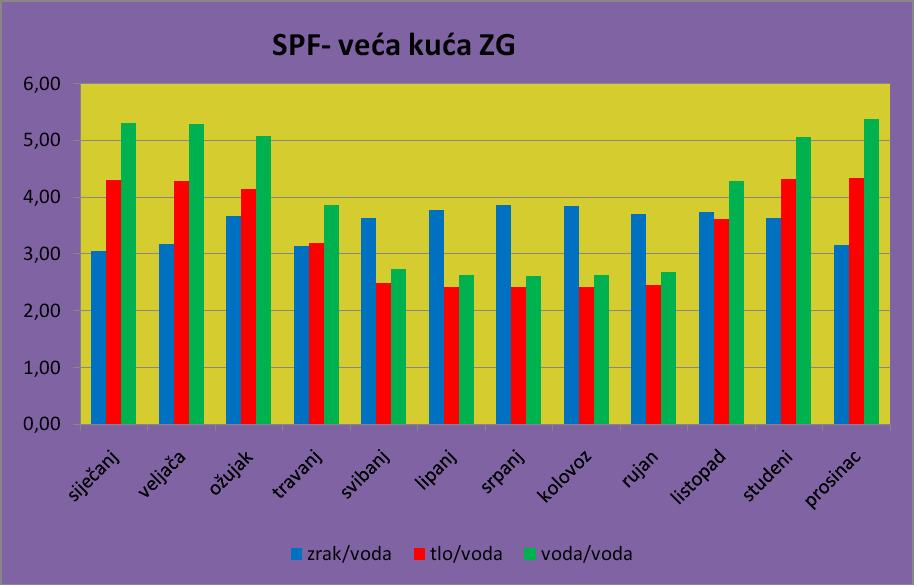

8 REZULTATI PRORAČUNA Veličine koje se proračunavaju postupkom prema normi HRN EN su: mjesečni SPF te vrijeme trajanja pogona i potrošnja električne energije dizalice topline za grijanje i pripremu PTV. Rezultati su prikazani u dijagramima kako bi se jednostavnije usporedile karakteristike pogona dizalica topline s različitim toplinskim izvorima. Budući da su te vrijednosti izračunate na mjesečnoj razini, moguće je vidjeti njihove varijacije u jednoj godini dana. Nadalje, treba napomenuti da u ljetnim mjesecima, kada nema grijanja, dizalice topline rade u režimu pripreme PTV. Lokacija Zagreb SLIKA 4. SPF, Zagreb Vrijednosti mjesečnog toplinskog množitelja su niže u ljeti, osim za dizalicu topline zrak/voda, gdje se mjesečni SPF zadržava na vrijednostima 3,7 do 3,9, dok mjesečne vrijednosti SPF-a za druge dizalice topline variraju u nešto većoj mjeri (slika 4). U mjesecima u kojima je potrebno grijanje i zagrijavanje PTV najveće vrijednosti SPF-a postižu se dizalicom topline voda/voda (do 5,4 u prosincu). Za dizalicu topline tlo/voda najveći SPF iznosi 4,3 u prosincu. S druge strane, u ljetnim mjesecima, u kojima grijanje nije potrebno, dizalica topline zrak/voda se pokazala energetski najučinkovitijom o čemu govori najviša vrijednost SPF-a (3,9 u srpnju).

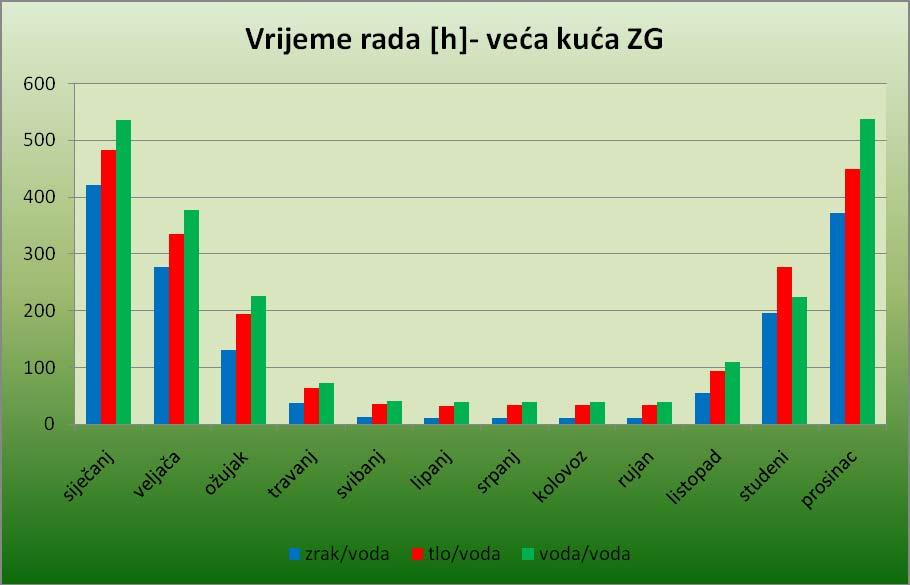

9 Na slici 5. prikazano je vrijeme trajanja pogona dizalica topline po mjesecima. Vidljivo je da je za sve dizalice topline prisutan isti trend skraćenja vremena rada u ljetnim mjesecima, što je i logično jer je tada potreba za toplinskom energijom najmanja. Vidljivo je da na godišnjoj razini najdulje radi dizalica topline tlo/voda. SLIKA 5. Vrijeme trajanja pogona, Zagreb Analogno vremenu trajanja pogona, ponaša se i bilanca potrošnje električne energije. Ovdje treba istaknuti kako na te rezultate utječu odabrani tipovi i kapaciteti uređaja i nazivne snage odabranih elektromotora za pogon kompresora. Vidi se da je najveći potrošač električne energije dizalica topline sa zrakom kao toplinskim spremnikom (bez obzira na relativno visoke mjesečne SPF), a najmanji potrošač je dizalica topline tlo/voda. Potrošnja električne energije dizalice topline zrak/voda je najveća, jer je energetska potreba najveća zimi za grijanje, kada učinkovitost tog tipa dizalice topline značajno opada.

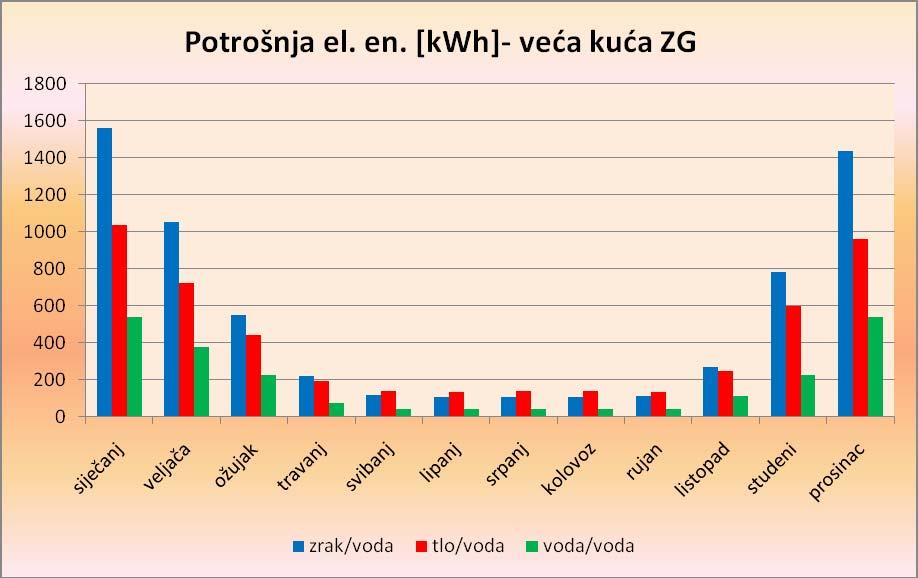

10 SLIKA 6. Potrošnja električne energije, Zagreb Na kraju se u tablici 3. daju ukupne godišnje vrijednosti trajanja pogona i potrošnje električne energije dizalica topline za kuću tip 250, kao i prosječni godišnji SPF. TABLICA 3. Obiteljska kuća tip 250 Zagreb, godišnje vrijednosti parametara pogona dizalice topline Kuća tip 250 ZG potrebna toplina za grijanje = kwh/god zrak/voda tlo/voda voda/voda Godišnji SPF 3,53 3,36 3,96 Vrijeme trajanja pogona [h/god] 1547, , ,38 Potrošnja elektr. energije [kwh/god] 6403, , ,01

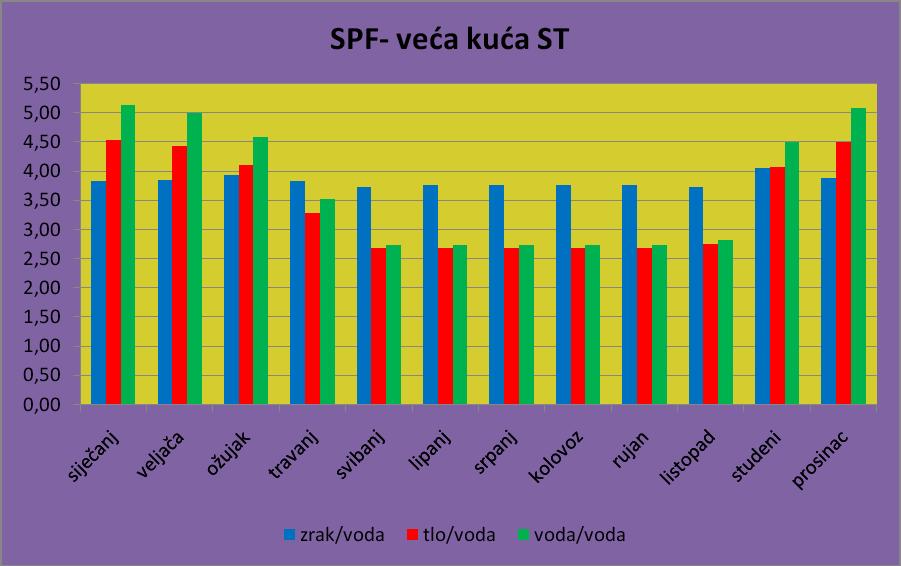

11 Lokacija Split SLIKA 7. SPF, Split Trend kretanja vrijednosti mjesečnih SPF sličan je kao za kontinentalnu Hrvatsku, samo su vrijednosti nešto više. U sezoni grijanja dizalica topline voda/voda ima najveći SPF (5,1 - siječanj), dok je u ljetnom periodu, kada je potrebna samo priprema PTV-a najučinkovitija dizalica topline zrak/voda i njen SPF za srpanj iznosi 3,8. Povišeni mjesečni SPF u zimi za dizalicu topline zrak/voda posljedica su povišenih temperatura vanjskog zraka u odnosu na kontinent. Slika 8. prikazuje mjesečna vremena trajanja pogona dizalica topline. Vidljivi su isti trendovi kao i u kontinentalnoj Hrvatskoj: najdulje radi dizalica topline tlo/voda, a najkraće ona sa zrakom kao toplinskim spremnikom. Prema već utvrđenoj analogiji, vremena trajanja pogona su kraća u ljetnim, a duža u zimskim mjesecima.

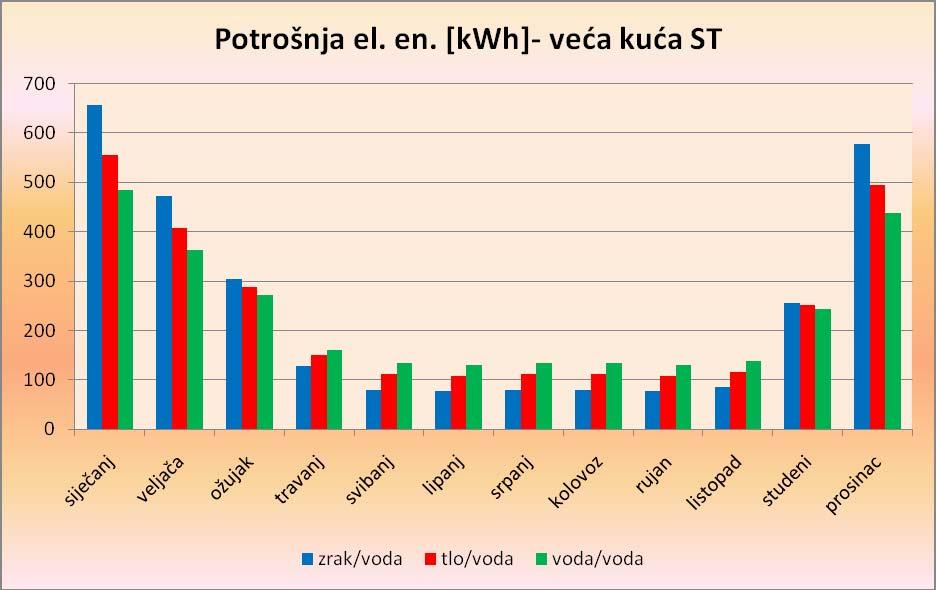

12 SLIKA 8. Vrijeme trajanja pogona, Split Potrošnja električne energije sustava s dizalicama topline u u Splitu prikazana je na slici 9. Ukupno najviše električne energije troši sustav s dizalicom topline zrak/voda (tablica 4). U zimskim mjesecima razlika u potrošnji dizalice topline zrak/voda u odnosu na ostala dva sustava je izraženija, dok u ljetnim mjesecima taj uređaj troši najmanje električne energije.

13 SLIKA 9. Potrošnja električne energije, Split Godišnji rezultati za kuću u Splitu dani su u slijedećoj tablici: TABLICA 4. Obiteljska kuća tip 250 Split, godišnje vrijednosti parametara pogona dizalice topline Kuća tip 250 ST potrebna toplina za grijanje = 7474 kwh/god zrak/voda tlo/voda voda/voda Godišnji SPF 3,82 3,42 3,69 Vrijeme trajanja pogona [h/god] 1121, , ,74 Potrošnja elektr. energije [kwh/god] 2873, , ,37 FINANCIJSKA ISPLATIVOST Analiza isplativosti provodi se određivanjem troškova investicije, pogona i održavanja podsustava dizalice topline koji se uspoređuju s troškovima konvencionalnog sustava s plinskim kondenzacijskim kotlom kao izvorom topline. Troškovi investicije uključuju nabavu i montažu opreme. Paušalno se uzima da troškovi montaže iznose 20% nabavne cijene opreme. Za dizalicu topline tlo/voda dodatno se uzimaju i troškovi bušenja koji se procjenjuju na 50 po metru dubine bušenja. Pri tom se podrazumijeva kako se radi o dizalicama topline s bušotinskim izmjenjivačima topline (vertikalnim sondama). Pogonski troškovi obuhvaćaju potrošnju električne energije dizalice topline te potrošnju prirodnog plina za pogon kondenzacijskog kotla.

14 Investicijski troškovi nabave i montaže za analizirane podsustave su: dizalica topline sa zrak/voda za kuću tip 250 UKUPNO kn (ZG), kn (ST) dizalica topline sa voda/voda za kuću tip 250 UKUPNO kn (ZG), kn (ST) dizalica topline sa tlo/voda za kuću tip 250 UKUPNO kn (ZG), kn (ST) kondenzacijski kotao na prirodni plin za kuću tip 250 UKUPNO kn (ZG), kn (ST) Ukupni troškovi određenog podsustava u promatranom vremenskom periodu računaju se prema slijedećoj jednadžbi: [kn] gdje su: C ukupni troškovi za promatrani period [kn], I investicijski troškovi [kn], n broj godina koji je protekao od ugradnje sustava [-], P- godišnji troškovi pogona [kn], O godišnji troškovi održavanja [kn] SLIKA 10. Period povrata investicije za kuću u Zagrebu Najkraći period povrata investicije za kuću u Zagrebu ima dizalica topline voda/voda (oko 20 godina), dok dizalice topline zrak/voda i tlo/voda nisu isplative u prikazanom periodu na slici 10 (35 godina).

15 Za kuću u Zagrebu upitna je isplativost ugradnje dizalice topline bez obzira na tip, jer je period povrata investicije predugačak s obzirom na predviđeni vijek trajanja opreme od 25 godina. Razlike u investicijskim troškovima između dizalica topline i kondenzacijskog kotla nisu bitno drugačije u Splitu u odnosu na Zagreb bez obzira na nešto manje potrebne toplinske kapacitete opreme. Najkraći period povrata iznosi oko 19 godina za dizalicu topline voda/voda (slika 11) i to je ujedno najkraći izračunati period povrata u dosadašnjim analizama. SLIKA 11. Period povrata investicije za kuću u Splitu ZAKLJUČAK Analiza je pokazala kako se upotrebom dizalica topline svih tipova smanjuje potrošnja energije za grijanje i pripremu PTV u odnosu na konvencionalne sustave, što za posljedicu ima i smanjenje emisija CO 2 (stakleničkih plinova). Najučinkovitiji tip dizalice topline je voda/voda. Uz trenutačne cijene energenata, pogonski troškovi svih tipova dizalica toplina su manji od pogonskih troškova kondenzacijskog kotla loženog na prirodni plin. Ipak, zbog višestruko većih investicijskih troškova u odnosu na kondenzacijski kotao, upitna je isplativost dizalica topline za grijanje manjih obiteljskih kuća. Da bi dizalice topline konkurirale konvencionalnim sustavima potrebno je povećati apsolutnu uštedu na pogonskim troškovima, tj. povećati potrebe za toplinskom energijom, a veće zgrade uglavnom imaju i veće potrebe za toplinskom energijom. Kada bi se s grijanjem i pripremom PTV-a kombiniralo i hlađenje, tada bi veće razlike u pogonskim troškovima dizalica toplina i konvencionalnih sustava grijanja i hlađenja vjerojatno utjecale na smanjenje perioda povrata investicije. Usprkos visokim investicijskim troškovima i dugim periodima povrata investicije, dizalice topline predstavljaju tehnologiju koja u budućnosti može osigurati značajnije smanjenje emisija CO 2, a samim tim i financijske uštede zbog sustava oporezivanja emisija koji će se vjerojatno uvesti u EU. Pri tom se ne smije zanemariti niti marketinški dobitak za tvrtke i nacionalna gospodarstva koja promoviraju korištenje "zelene" tehnologije.
