1 Primjena IC termografije u graditeljstvu i restauraciji umjetnina Dr.sc. Lovre Krstulović-Opara, red. prof. Edo Modun, dipl. oecc. Katedra za konstrukcije Fakultet elektrotehnike strojarstva i brodogradnje Sveučilišta u Splitu Modun consulting 1

$ultraljubičasto vidljivo infracrveno Intenz$

2 Spektar zračenja crnog tijela Planckova spektralna raspodjela energije ultraljubičasto vidljivo infracrveno Intenz zitet zračenja Temperatura površine sunca 5780 K Valna duljina 2

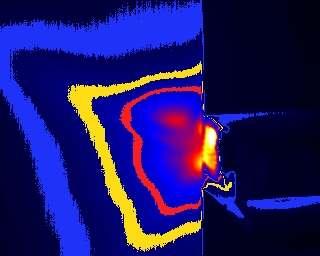

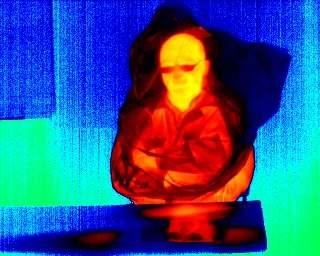

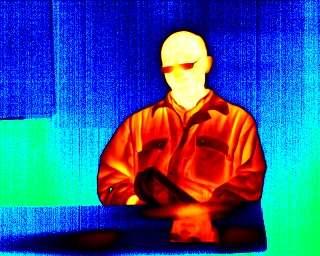

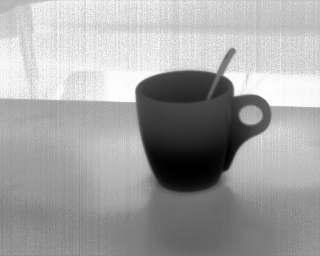

3 Optički vidljivo - IC vidljivo??? 3

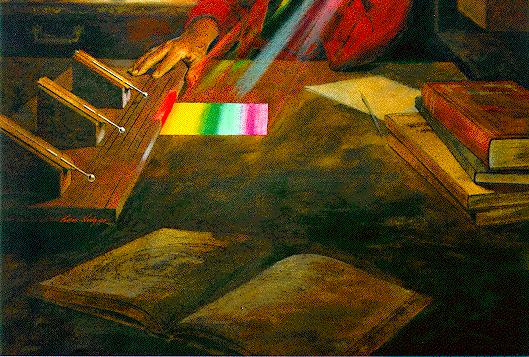

4 Povijest termografije Sir William Herschel ( ) -Astronom i kompozitor - otkrio IC zračenje i uran 4

5 Detektori hlañeni senzori Detektor s rotirajućim prizmama AGA FSB Zagreb 5

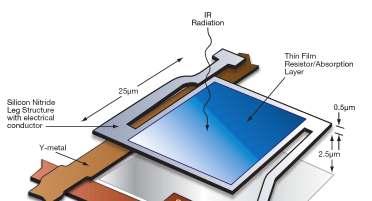

6 Detektori Focal Point Array detektor 6

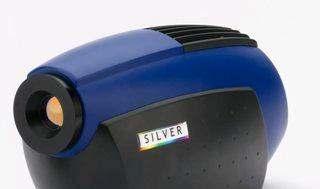

7 Pregled digitalnih kamera CEDIP INFRARED SILVER 420M FLIR SC 5000 radna temperature senzora: -200 C frekvencija akvizicije slike: do 150 Hz mjerna osjetljivost: 0.02 K rezolucija piksela spektralni raspon: µm (srednji val MW) 100 slika u sekundi pri punoj rezoluciji 7

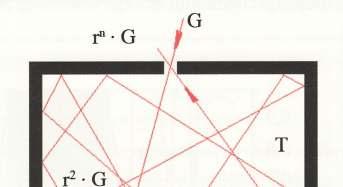

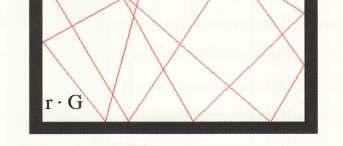

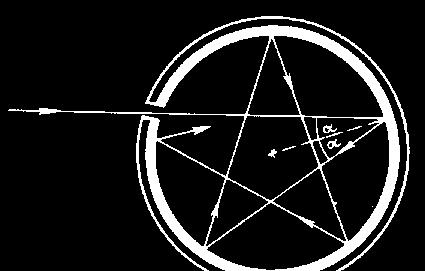

8 Osnove termografije crno tijelo Literatura: M. Andrassy, I. Boras, S. Švaić, Osnove termografije s primjenom, Kigen, Zagreb,

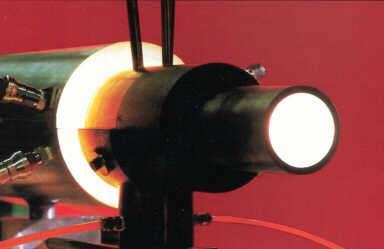

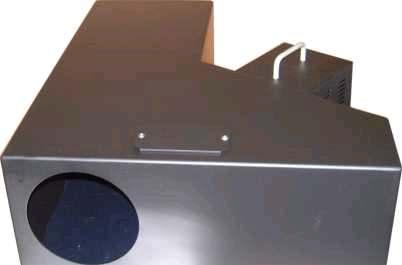

9 Crno tijelo - kalibracija 9

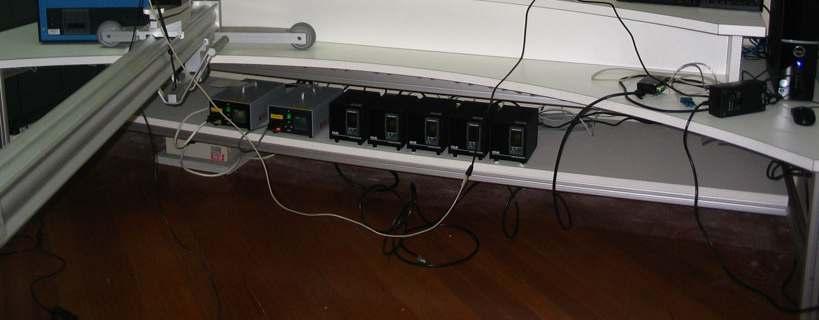

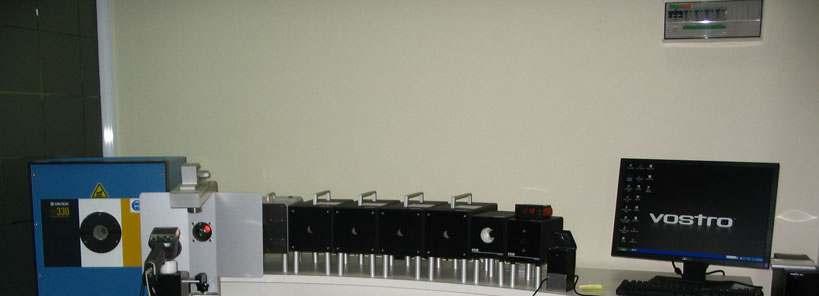

10 Kalibracija IC kamera 10

11 Kalibracija kamere 11

Toplinska provodljivost λ=k [W/mK] bakar 385 T 1 čelik 50,2

12 Mehanizmi prijenosa topline Provoñenje (kondukcija): Furierov zakon voñenja topline: k=λ [W/mK] toplinska provodljivost Toplinska provodljivost λ=k [W/mK] bakar 385 T 1 čelik 50,2 beton 2 mineralna vuna 0,046 T 2 L A staklo 0,8 voda 0,6 zrak 0,025 12

13 Mehanizmi prijenosa topline Konvekcija (miješanje, komešanje): - prirodna - prisilna 13

14 Mehanizmi prijenosa topline Zračenje (radijacija): I [W/m 2 ] intenzitet zračenja (snaga po pov.) α + ρ + = 1 Kirchoffov zakon: sposobnost tijela da apsorbira energiju jednaka je sposobnosti da emitira vlastitu energiju kao zračenje α = ε I ε + ρ + = 1 14

15 Emisivnost α + ρ + = 1 α = ε ε + ρ + = 1 15

16 Svjetloća površine a Gpr Ec=σ E=σ T 4 ε 4 Tatm τatm a Gref Boltzmannova konstanta σ=5,667 W/(m 2 K 4 ) Ec vlastita emisija crnog tijela E vlastita emisija realnog tijela ε emisijski faktor τatm - atmosferska propusnost Kamera vidi prividno zračenje površine! Razlučivost kamere 0,02 K Preciznost??? K 16

17 Prostorna rezolucija IFOV - instantaneous field of view prostorna rezolucija 17

18 Kut leće 38 leća 20 leća 12 leća 9 leća 18

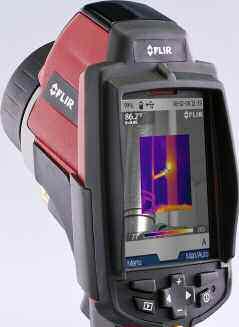

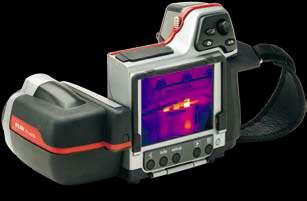

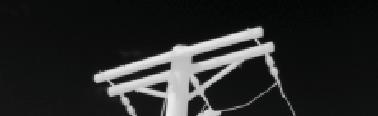

19 Rezolucija - broj piksela 160x x x480 FLIR i60 180x180 piksela ,- kn FLIR T x240 piksela ,- kn 19

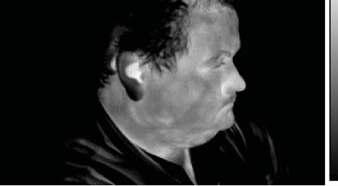

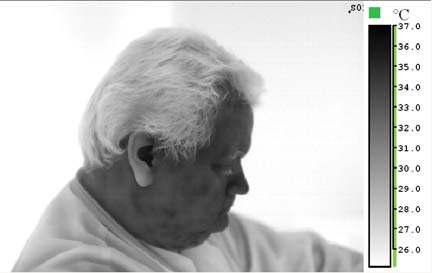

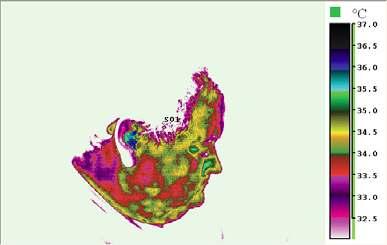

20 Temperaturna osjetljivost kamere Referentna slika (temp. raspon 26 C do 37 C) Usporedba (temp. raspon 33 C do 37 C) Osj. 0.1 C (160x120) Osj C (320x240) Osj C (640x480) Manje šuma

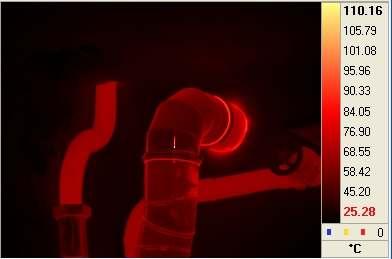

21 Palete boja Paleta B&W Paleta Hot metal Paleta ROYGIBV Paleta Cycle Paleta Iron bow 256 Paleta Rainbow Paleta Lockin Paleta Steel Uz termogram obavezno treba biti i skala!!! Paleta Hot metal Za velike temperaturne gradijente koristi palete s manje boja i obrnuto 21

22 Prijelaz s toplovodnog (klasičnog) na niskotemperaturni kotao SumpornakiselinaH 2 SO 4 Temperatura dimnih plinova na izlazu iz ložišta 180 C Rosište d.p. za lož ulje: 47 C (57 C za LNG) Temperatura dimnih plinova na izlazu iz dimnjaka 25 C!!! 22

23 Detekcija lokacije dimnjaka 23

24 Sanacijski radovi 24

25 Rezultat sanacije Temperatura u d.p. na izlazu iz ložišta 180 C Rosišted.p.založulje:47 C (57 CzaLNG) Temperatura na izlazu iz dimnjaka: -prije sanacije 25 C -nakon sanacije 98 C 25

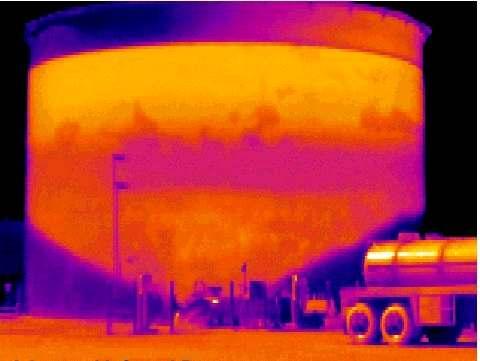

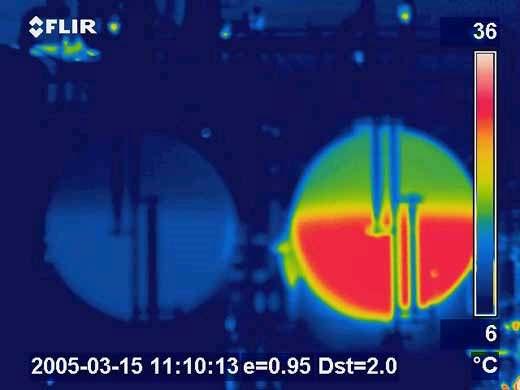

26 Primjena termografije 26

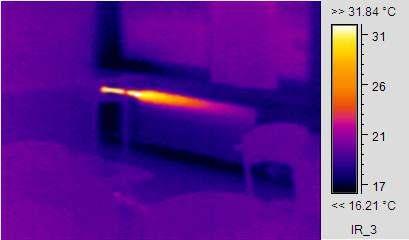

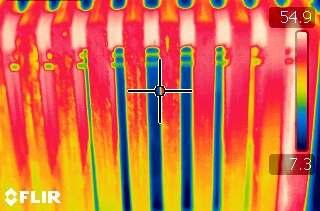

27 Detekcija protočnosti sustava grijanja 27

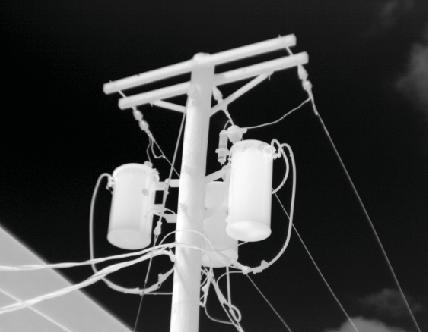

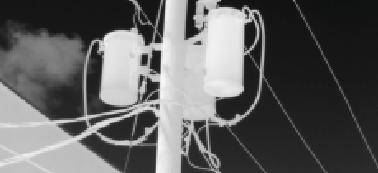

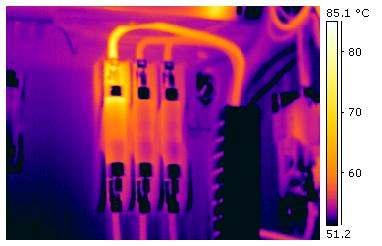

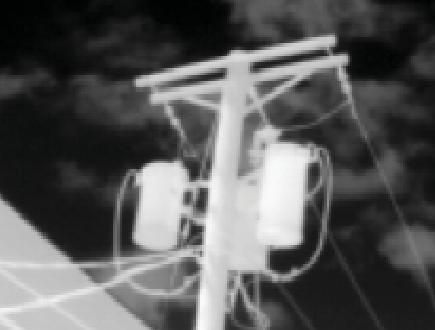

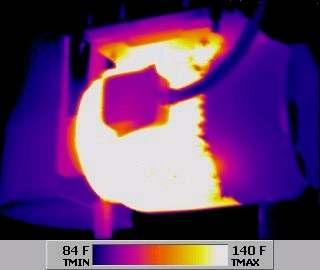

28 Primjena termografije - elekroenergetika 28

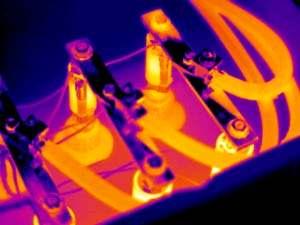

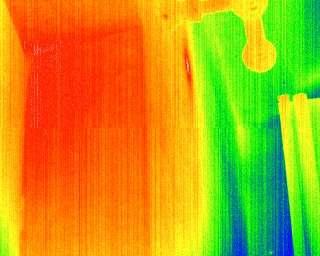

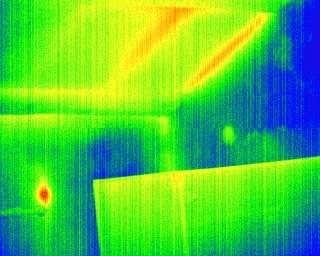

29 Primjena termografije - elekroenergetika 29

30 Primjena termografije nadzor 30

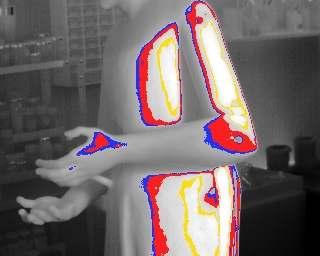

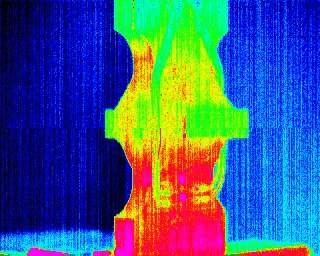

31 Princip Lockin termografije toplinska analiza naprezanja Lockin Ciklično opterečenje > 3 Hz! 31

32 Primjena IC termografije u graditeljstvu Prof. dr. sc. Lovre Krstulović-Opara Katedra za konstrukcije Fakultet elektrotehnike strojarstva i brodogradnje Sveučilišta u Splitu 32

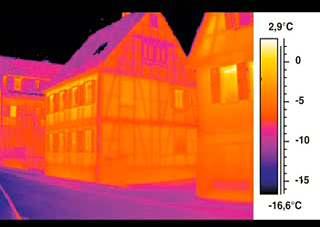

33 Grañevinarstvo detekcija konstrukcijskih elemenata ispod žbuke 33

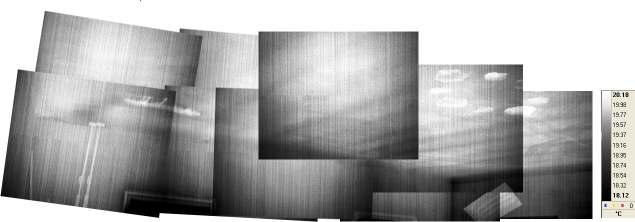

34 Restauracija povijesnih grañevina detekcija konstrukcijskih elemenata ispod žbuke 34

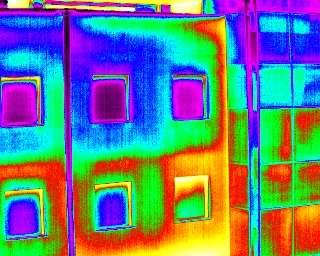

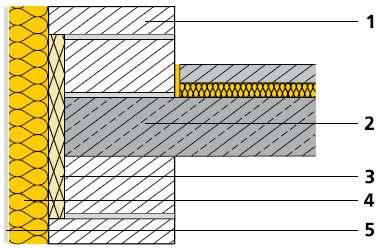

35 Primjena u grañevinarstvu toplinski mostovi 35

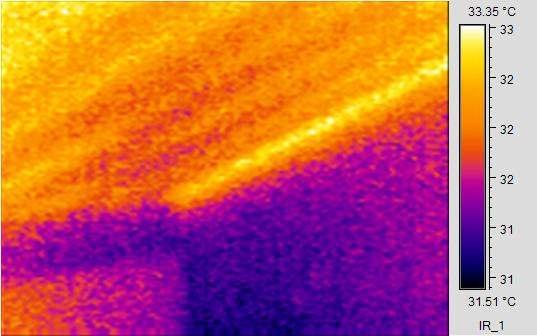

36 Primjena u grañevinarstvu toplinski mostovi 36

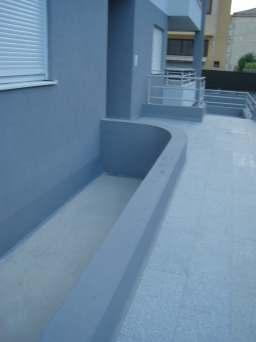

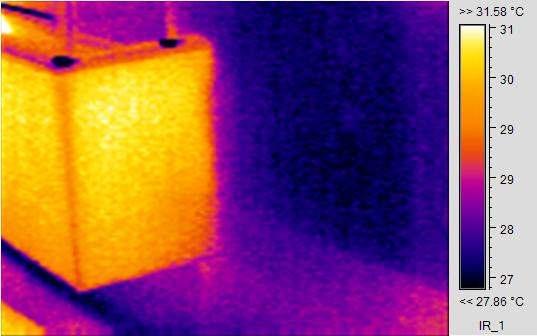

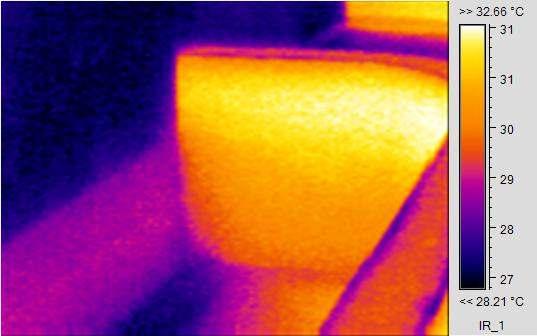

37 Primjena u grañevinarstvu toplinski mostovi 37

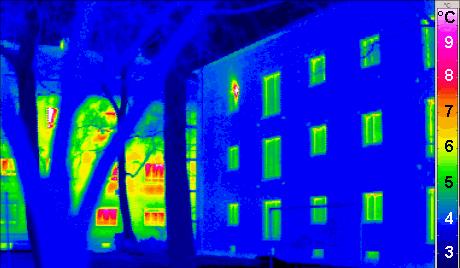

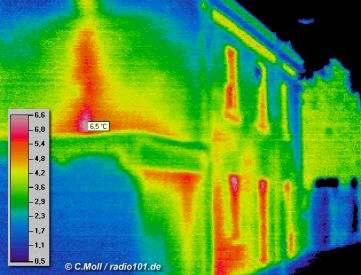

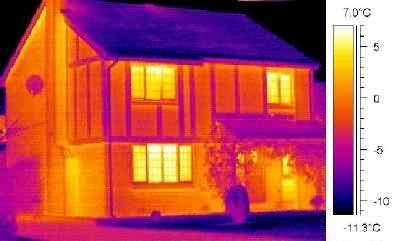

38 Grañevinarstvo evaluacija gubitaka topline zgrade 38

39 Primjer utjecaja toplinskog kapaciteta Specifični toplinski kapacitet c p [J/kgK] pri 25 C Zrak 1012 Aluminij 897 Bakar 385 Voda 4181 prije zagrijavanja: nakon zagrijavanja: nakon hlañenja: zagrijavanje pothlañenog: Termogrami se rade noću!!! 39

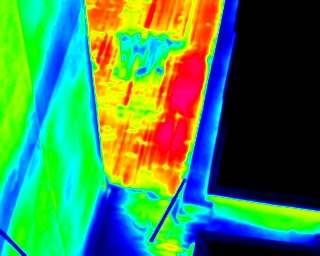

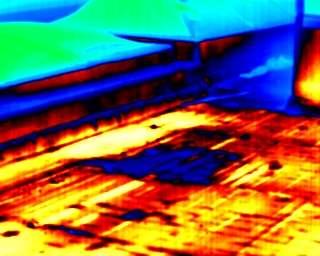

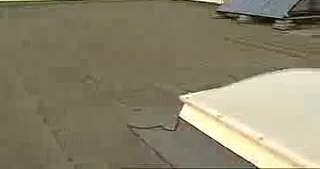

40 Detekcija vlage i prokišnjavanja 40

41 Detekcija vlage povijesne zgrade 41

42 Detekcija vlage povijesne zgrade 42

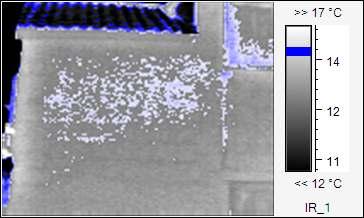

43 Detekcija vlage povijesne zgrade 43

44 Poroznost kamena 44

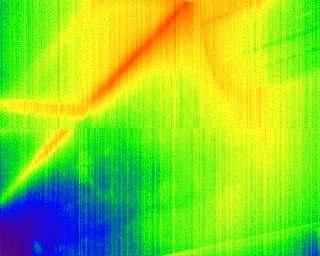

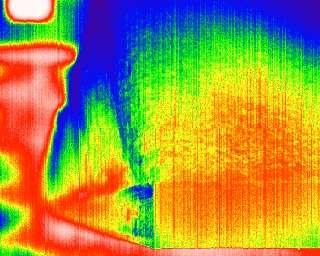

45 Poroznost kamena 45

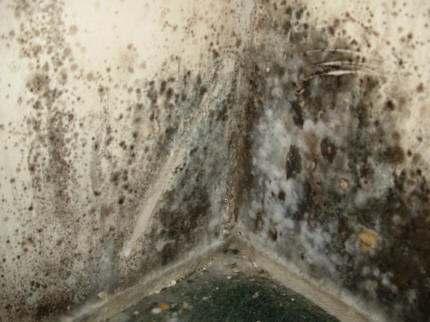

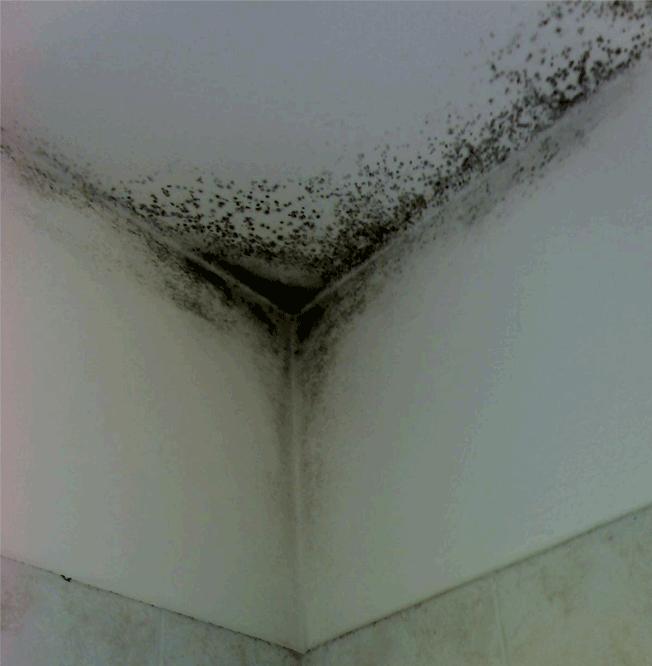

46 Kondenzacija i orošavanje npr. 22 C i 40% vlage rosište na 8 C 80% vlage je dovoljno za plijesan! 13 C rosište 8 C 13 C 46

47 Kondenzacija Furierov zakon voñenja topline: k=λ [W/mK] toplinska provodljivost p se T 2 p e L Toplinska provodljivost λ=k [W/mK] bakar 385 čelik 50,2 T 1 beton 2 p si Q mineralna vuna 0,046 pi staklo 0,8 A voda 0,6 zrak 0,025 p si p si p i p se Q p i Q p e p se p e 47

48 Pulsna termografija Prof. dr. sc. Lovre Krstulović-Opara Katedra za konstrukcije Fakultet elektrotehnike strojarstva i brodogradnje Sveučilišta u Splitu 48

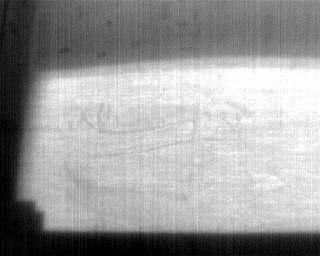

49 Primjena termografije Restauracija slika (otkrivanje skrivenih slojeva boje) Bez IC grijanja IC zagrijano 49 IC grijanje iza slike

50 Primjena termografije 50

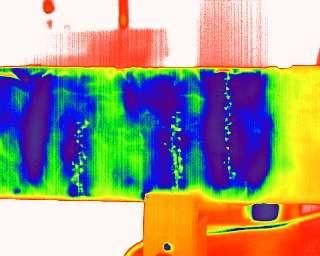

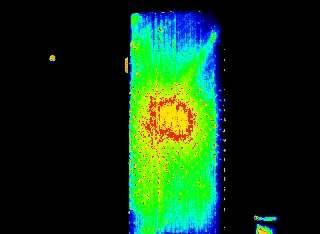

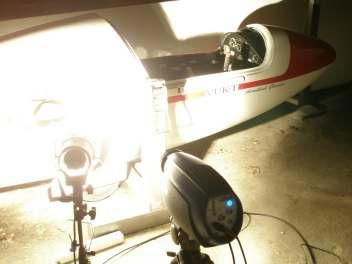

51 Pulsna termografija 51

52 Bezrazarajuća metoda Refleksije okoline! 52

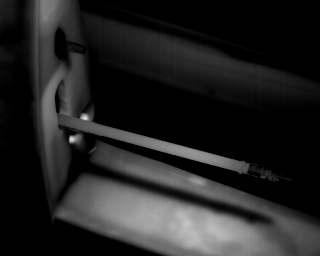

53 Bezrazarajuća metoda 53

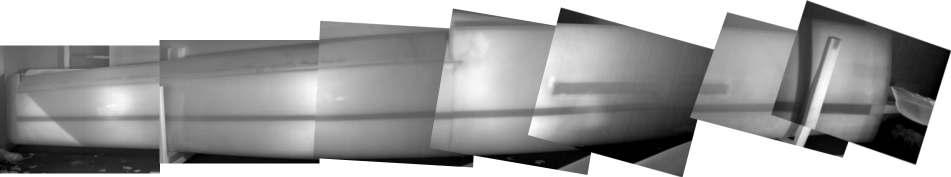

54 Konstrukcija zrakoplova 54

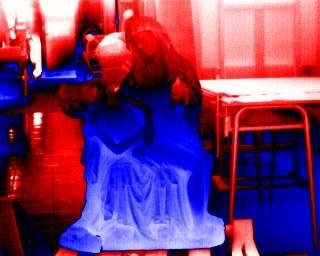

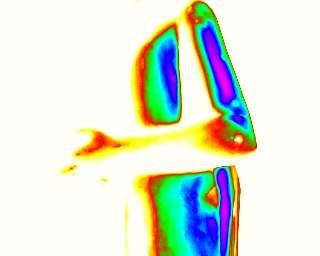

55 Restauracija umjetnina 55

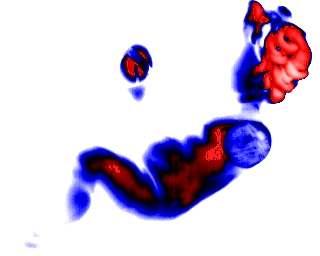

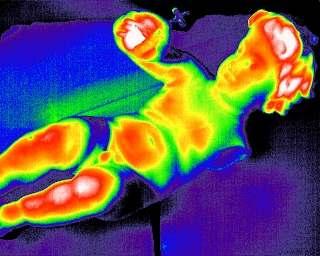

56 Restauracija umjetnina 56

57 Restauracija umjetnina Termogram bez pulsnog zagrijavanja Pulsna termografija 57

58 58
