1 .. OJEMOVO NESTÁLE ZEMNY... Základná charakteristika Zeminy, ktorých vlastnosti sa pred porušením vnútornej štruktúry a po jej porušení výrazne líšia alebo počas zmeny štruktúry dochádza k výrazným objemovým zmenám označujeme ako metastabilné. Časť z nich, u ktorých je rozhodujúca objemová stabilita, označujeme ako zeminy objemovo nestále. Objemová nestabilita sa prejavuje buď znížením objemu, označovaným ako presadanie, alebo zväčšením objemu, označovaným ako napúčanie. Termín metastabilná štruktúra použil ako prvý Terzaghi v roku 955 (Terzaghi, eck, 97) ako názov štruktúry, náchylnej ku kolapsu. Feda rozlišuje lokálnu a totálnu metastabilitu štruktúry, pri ktorej malá zmena zaťaženia alebo zmena stavu vyvolá značné posuny pevných častíc (Feda, 977). Reprezentantmi metastabilných zemín sú spraše a senzitívne íly, v ktorých sa kolaps štruktúry vyvolá zmenou zaťaženia. Ďalšími reprezentantmi sú disperzné zeminy, kypré zvodnené piesky a silne prekonsolidované íly (s nízkou vlhkosťou, ktoré sú naviac náchylné na napúčanie). Objemovo nestále zeminy na Slovensku tvoria presadavé zeminy (kvartérne eolické sedimenty), napúčavé íly (neogénne alebo kvartérne íly) a silne prekonsolidované ílovité zeminy. Na obr... sú schematicky znázornené územia s pravdepodobným výskytom objemovo nestálych zemín na Slovensku. odkladom na zostavenie tejto schémy boli mapa genetických typov kvartérnych sedimentov (Klukanová in odiš et al., 999) a schéma Jemnozrnné sedimenty na Slovensku (Letko, Hrašna in STN 3 ). sprašové sedimenty eolické pieščité sedimenty sprašoidné sedimenty neogénne ílovité sedimenty zvetraliny paleogénných ilovitých bridlíc a ílovcov Obr...: Schematické znázornenie výskytu objemovo nestálych sedimentov resadavé zeminy resadavé zeminy rozdeľujeme do dvoch skupín (Klukanová, Frankovská, 995): veľmi presadavé zeminy a presadavé zeminy. Medzi veľmi presadavé zeminy zaraďujeme typické a piesčité spraše. Typické spraše sú charakteristické tým, že sú nevrstevnaté, primárne vápnité, majú kapilárnu pórovitosť, vcelku sú suché, žltej až tmavožltej farby s viditeľne prevládajúcim 7

2 zrnitostným zložením pohybujúcim sa v medziach 3 µm. Typ mikroštruktúry je skeletálny (obr...a). iesčité spraše sú najčastejšie nevrstevnaté alebo sa v nich vyskytuje jemné zvrstvenie. Zvyčajne sú slabo vápnité, menej pórovité ako typické spraše, pričom farbu majú podobnú. Tento typ spraší je charakteristický zmesou zŕn veľkosti µm a µm. Zemina taktiež vznikla eolickým transportom, ale znosovou oblasťou boli územia s iným horninovým zložením ako typické spraše. Typ mikroštruktúry je skeletálny (obr...b). Medzi presadavé zeminy zaraďujeme eolické piesky, ílovité spraše a sprašoidné sedimenty, ktoré majú prevládajúcu zrnitostnú frakciu prachovitú. Eolické piesky sú strednozrnné, typické veľmi dobrým vytriedením a opracovaním kremenných zŕn, niekedy i karbonátov. Typ mikroštruktúry je tiež skeletálny (obr...c). Ílovité spraše sú nevrstevnaté, málo pórovité, obsah uhličitanov a farba je podobná typickým sprašiam. Najväčšie percentuálne zastúpenie majú častice zrnitostného zloženia µm z čoho 5 má zrnitosť menšiu ako µm. Ílovité spraše majú matricovú, skeletálnomatricovú až matricovo-laminárnu mikroštruktúru. resadavé sú však iba tie, ktoré majú skeletálno-matricový typ mikroštruktúry (obr...d). Koeficient presadavosti dosiahol hodnotu,9. Sprašoidné sedimenty sú reprezentované veľkou skupinou zemín s rozličným minerálnym a zrnitostným zložením. de o eolický materiál, ktorý bol resedimentovaný počas rôznych sekundárnych procesov (alochtónne sprašoidné sedimenty) alebo bol pozmenený in situ (autochtónne sprašoidné sedimenty), resp. neeolický materiál, v ktorom prebehol proces zosprašovatenia. Často namiesto zosprašovatenia prebiehal na nich proces zahlinenia alebo oglejenia. Najdôležitejšie sekundárne procesy, ktoré pôsobili pri resedimentácii sú deluviálne, fluviálne, proluviálne a eluviálne, ďalej rôzne pedogenetické procesy, ako i zmeny spôsobené kryoturbáciou. Sprašoidné sedimenty sa mohli vytvoriť buď z typických piesčitých alebo ílovitých spraší. ch pórovitosť je menšia ako v pôvodnom materiáli. Je badateľná veľká zmena, čo sa týka obsahu uhličitanov. Niektoré vôbec neobsahujú uhličitany. Líšia sa i farebne. Náchylné na presadanie sú však iba tie, ktoré majú skeletálny a skeletálno-matricový typ mikroštruktúry - obr...e,f. Objemovo nestále íly a ílovité zeminy odľa STN 7 sa ako íl označujú jemnozrnné zeminy, v ktorých podstatnú časť tvorí tzv. ílovitá frakcia s veľkosťou zŕn menšou ako μm. Íly a ich spevnením vzniknuté ílovce sú tvorené hlavne ílovými minerálmi (kaolinit, halloysit, dompassit, antigorit, illit, mastenec, saponit, stevensit, vermikulit, montmorillonit, beidellit, palygorskit, alofán) a prímesmi (kremeň, živce, sľudy, rutil, turmalín, amfibol, kalcit, opál, pyrit, oxidy Fe a Mn, organické zvyšky, atď.). Napučiavanie a plasticita sú vlastnosti ílových minerálov, ktoré závisia od typu väzby a typu medzivrstevného katiónu. Najvýraznejšie napúčajú montmorillonitické íly s voštinovou mikroštruktúrou (obr...3), kde vymeniteľné katióny držia spolu základné vrstvy len elektrostatickými silami. óny sa v medzivrství hydratujú, v dôsledku čoho íl napučiava. Najväčšiu plasticitu majú montmorillonitové íly aktivované iónmi Na, ďalej kaolínové, beidellitové a hydrosľudové íly. lasticitu zvyšujú aj humínové látky. Z hľadiska objemovej nestálosti najproblematickejšie sú bentonity a smektity.

3 Obr...: Charakteristická vnútorná stavba veľmi presadavých a presadavých sedimentov 9

4 Obr...3: Mikrograf montmorillonitického ílu s voštinovou mikroštruktúrou... ozorované ukazovatele a metódy hodnotenia Monitorovanie pozostávalo z: - identifikácie území s výskytom objemovo nestabilných sedimentov; - registrácie porušených objektov v týchto územiach; - sledovania porúch na objektoch, teda kvalitatívnych i kvantitatívnych zmien puklín a trhlín; - odberov porušených a neporušených vzoriek zemín; - laboratórneho stanovenie fyzikálnych a mechanických vlastností zemín; - stanovenia minerálneho zloženia zemín; - sledovania zmien vnútornej stavby zemín. Údaje o porušených objektoch boli zaznamenávané do registračného listu (obr...). Registračný list obsahuje: - údaje o lokalizácii objektu (geomorfologické začlenenie, okres, názov obce, ulice, číslo domu, pozemku, resp. iná lokalizácia); - údaje o druhu objektu; - fotografiu alebo nákres porušených častí; - geologickú a geomorfologickú charakteristiku územia; - opis poruchy (smer, sklon, šírku puklín, zmeny a vplyvy na susedné objekty); - časový vývoj zmien poruchy od vzniku až po súčasný stav; - pravdepodobnú príčinu poruchy; - geotechnické vlastnosti základovej pôdy, ak sú známe. ri dokumentácii konkrétnych porúch bola pozornosť najviac zameraná na porušené konštrukčné časti, vek objektu, hĺbku základov, druh použitého stavebného materiálu, činitele, ktoré ovplyvňujú rozšírenie porúch, prípadne boli sledované i vykonané sanačné práce a zhodnotená ich efektívnosť. Fyzikálny stav zemín bol sledovaný na neporušených i porušených vzorkách zemín, odoberaných z vrtov, z kopaných šachtíc a prirodzených odkryvov v blízkosti objektu. roces presadania, napúčania a zmrašťovania zemín bol sledovaný v laboratórnych podmienkach (oedometrické a iné skúšky). V laboratóriu inžinierskej geológie bola stanovená vlhkosť, plasticita, zrnitostné zloženie, objemová a merná hmotnosť, stupeň nasýtenia, obsah

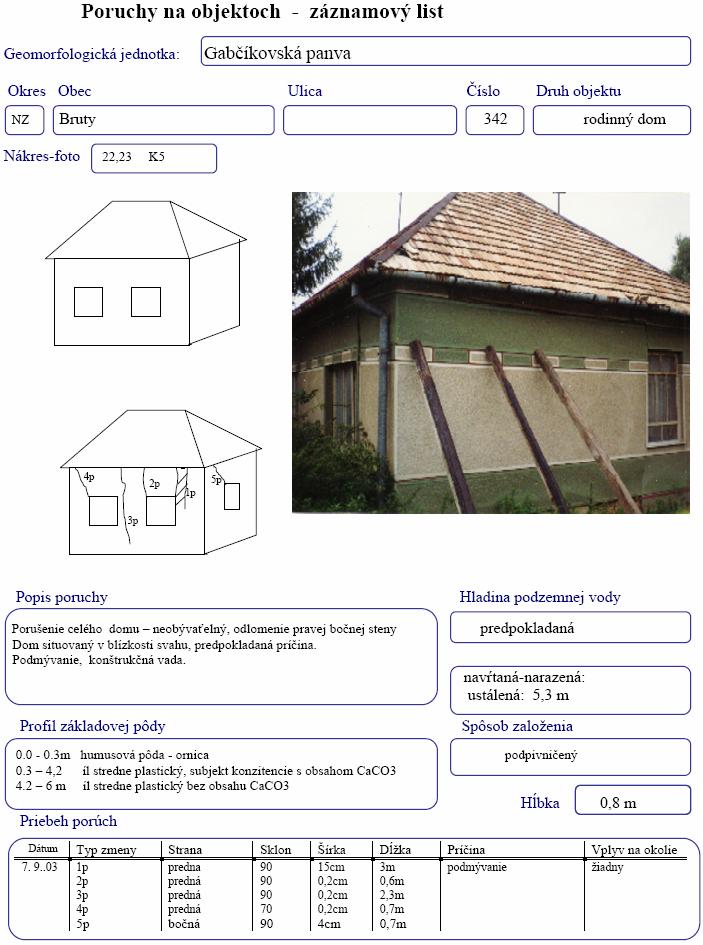

5 Obr...: Záznamový list 3

6 uhličitanov a organických látok, stupeň presadania a pod. Na vybratých vzorkách ílovitých zemín bolo stanovené napúčanie a napúčací tlak vzoriek. olo sledované minerálne a chemické zloženie a vnútorná stavba, najmä jej zmeny spôsobené presadavosťou, napúčaním a zmrašťovaním pomocou SCAN-u...3. Frekvencia zberu údajov Frekvencia monitorovania sa pohybovala od priebežnej registrácie objektov až po sledovanie aktivity porúch na objektoch x za 3 roky do roku 7 (tab...). Odvtedy sú sledované len významné porušenia zemského povrchu, iné sledovania sú pozastavené. Tab...: Frekvencia zberu údajov Názov meranej veličiny registrácia porušených objektov dentifikátor meranej veličiny Meracia metóda oruchy objektov riestorová identifikácia v teréne bezrozmerné vizuálne porušený objekt objekty vybrané na počet porúch bezrozmerné vizuálne základe registrácie terče na identifikáciu aktívne poruchy vybrané aktivity trhlín, na základe registrácie rozmer poruchy mm porovnávacie poškodených objektov v meranie typických lokalitách Charakteristika zemín vlastnosti: vlhkosť zrnitosť medza tekutosti medza plasticity odbery v okolí objemová hmotnosť kód. údaj laboratórne skúšky registrovaných objektov pórovitosť obsah Ca obsah organ. látok aktivita ílových minerálov stupeň presadavosti kód. údaj laboratórne skúšky napúčavosť kód. údaj laboratórne skúšky odbery v okolí registrovaných objektov odbery v okolí registrovaných objektov Frekvencia merania priebežné dopĺňanie informácií x ročne až x za 3 roky x ročne až x za 3 roky priebežné dopĺňanie informácií priebežné dopĺňanie informácií priebežné dopĺňanie informácií... Výsledky monitorovania ríčiny porúch na objektoch Hlavné príčiny deformácií, deštrukcia podzákladia a deformácie objektov môžu nastať hlavne: - presadavosťou, ktorá vznikla prevlhčením podzákladia, v dôsledku čoho zemina stráca pevnosť a vznikajú nadmerné a nerovnomerné sadania; rozhodujúci podiel v tomto prípade má prevlhčenie vodou; 3

7 - dodatočným sadaním, kedy vznikajú zmeny zaťaženia základovej pôdy; deje sa to obyčajne pri prístavbe, či postavením nového objektu v blízkosti staršieho a pod; - namŕzavosťou sedimentov a tým aj zmenou ich mechanických vlastností; - zmrašťovaním a napúčaním objemovo nestálych zemín, hlavne vysokoplastických ílov; - rôznou veľkosťou a hmotnosťou plošných základových konštrukcií; napätie pod väčšími konštrukciami sa prenáša do väčších hĺbok a zasahuje aj staršie súvrstvia. olo zistené, že popri týchto prioritných príčinách sú dôležité aj niektoré ďalšie, ktoré sú buď spolupôsobiacim alebo rozhodujúcim činiteľom. Veľkú časť deštrukcií na objemovo nestálych zeminách spôsobujú neodborné či nevedomé ľudské zásahy, napr. hĺbenie základov, neodborné odvedenie vody z odkvapových rúr, netesná podzemná kanalizácia či vodovodné potrubie. Hladký povrch kanálových rúr navyše slúži ako "privilegovaná" cesta prúdiacej vody, ktorá na ich obvode môže vytvoriť aj podzemné priestory a kaverny, v dôsledku čoho môže dôjsť k prepadnutiu územia. V menšej miere spôsobujú deštrukcie aj neodborne vykonané vrty, sondy a pod. Hlavné príčiny presadavosti sú vyvolané: - zvýšením vlhkosti; - zvýšením zaťaženia - statického, či dynamického; - zvýšením vlhkosti aj zaťaženia. Zvýšenie vlhkosti. Voda môže vnikať do základovej pôdy rôznymi spôsobmi: - pri budovaní novej cesty - prasknutím či neinštalovaním odkvapovej rúry - zrážkovou vodou z vyššie položených svahov - haváriou vodovodného alebo kanalizačného potrubia - vybudovaním zavlažovacieho kanála v blízkosti stavebných diel - vyhĺbením základovej jamy v susedstve budov. Zvýšenie zaťaženia. Statické zaťaženie: - prístavba objektu - koncentrácia zaťaženia preneseného z priľahlého objektu. Dynamické zaťaženie: - otrasy zo zvýšenej intenzity premávky. Registrácia porušených objektov V rokoch až 7 sa priebežne pokračovalo v registrácii na území odunajskej a Východoslovenskej nížiny. V oblasti Východoslovenskej nížiny bola skončená 3. etapa, v odunajskej nížine v časti Trnavskej pahorkatiny. etapa registrácie. Registračný list obsahuje údaje, uvedené v časti... ri registrovaní porušených objektov na území Východoslovenskej nížiny sa zistilo, že poruchy na objektoch nie sú zapríčinené len presadavosťou základových pôd, ale aj ich napúčaním a zmrašťovaním. Celkovo na území odunajskej nížiny boli registrované porušené objekty v 9 obciach, na území Východoslovenskej nížiny v 5 obciach. Zoznamy registrovaných porušených objektov ležiacich na eolických sedimentoch Východoslovenskej a odunajskej nížiny sú v prílohe v tab.. a.. 33

8 Monitorovanie puklín a ich zmeny na vybratých objektoch V rokoch až 7 boli monitorované pukliny a ich zmeny na vybratých objektoch. Väčšinou boli identifikované opakujúce sa trhliny šírky rádovo desatiny milimetra až milimetre. Trhliny na budovách majú rôznu šírku, ktorá závisí od deformačných podmienok. Šírka sa pohybovala od 5 do mm. Vyčlenili sme stupňov deštrukcií: - pukliny do 5 mm, neaktívne; - trhliny 5 mm, neaktívne; - trhliny mm, aktívne, oprava je žiaduca; - trhliny 7 mm, aktívne, oprava je nutná; - trhliny 7 mm, aktívne, hrozí deštrukcia; - trhliny väčšie ako mm, aktívne, objekt je neobývateľný, sanácia je nevyhnutná. Odbery vzoriek V rokoch boli priebežne odoberané porušené a neporušené vzorky zemín z vrtov, z kopaných šachtíc a prirodzených odkryvov, predovšetkým z Východoslovenskej nížiny a odunajskej nížiny z nasledujúcich lokalít: orša, Cejkov, Hrčeľ, Kašov, Kravany, Kysta, Sečovská olianka, Stankovce, Sírnik, Veľady, Veľká Horeš, Vojnatina, Záhor, Košické Olšany, Lovce, Košice, Stropkov, Senec, Trnava, Rakovice, Dolná Krupá, restovany, Vyšný Čaj, Dobrá Voda, Revišné, Turecký vrch, Abrahám Chocholná, Kovarovce, Lukačovce, reseľany, Krivosad, Komárno, Tekov, Krásno, Sverepec, artizánske, úchov, Zvončín, Nižná, Galanta, Dubnica, Vráble, Záborské, Veľké Leváre, Holič, Myjava. Stanovenie fyzikálnych vlastností Hodnoty fyzikálnych vlastností stanovené v laboratóriu inžinierskej geológie sú uvedené v prílohe tejto správy. Koeficient presadavosti sa určuje laboratórnou skúškou presadavosti metódou jednej alebo dvoch kriviek. Laboratórnym stanovením napúčania získavame indexovú hodnotu, ktorá umožňuje porovnávať jednotlivé zeminy z hľadiska ich schopnosti napúčať; modelujeme tak proces prevlhčenia odkrytej horniny. Zvlášť pri odkrytí silne prekonsolidovaných ílovitých zemín dochádza k intenzívnemu nasávaniu vzdušnej vlhkosti, čo iniciuje vznik napúčacích tlakov, ktoré dosahujú hodnoty ka aj viac. Skúška nepriamo podáva informáciu o obsahu ílovitých minerálov v skúšanej hornine a veľmi orientačne i o povahe týchto minerálov. Napúčanie sa stupňuje v závislosti od obsahu minerálov v rade kaolinity illity montmorillonity. Zmrašťovanie zemín ako jav, ktorý často spôsobuje poruchy stavieb, modelujeme laboratórnou skúškou zmrašťovania na neporušených vzorkách. Hodnotia sa pritom ich zmeny v čase čo do množstva a veľkosti. Zmrašťovanie je dané nielen spôsobom konsolidácie, ale i počiatočným stupňom nasýtenia. resadavosť. Histogram početnosti (tab...) ukazuje, že najvyšší počet hodnôt koeficientu presadavosti mp spadá do oblasti od do,5 percenta. Oblasť,5 zahŕňa hodnôt. V troch vzorkách (dve z lokality Trebišov a z lokality Senec) hodnota mp dosiahla zápornú hodnotu, čo znamená, že vzorka vôbec nepresadla, naopak napúčala. Tieto vzorky sú však zatriedené ako íl, resp. silt s vysokou plasticitou. Hodnoty od do dosiahlo 9 3

9 vzoriek a hodnoty 5 vzoriek. Hodnota koeficienta presadavosti nad 5 percent bola zistená v dvoch vzorkách (5,7 Trnava a, Zeleneč). Tab...: Histogram početnosti podľa rozsahu hodnôt mp 35 Histogram početnosti 33 5 očet menej ako -,5, mp () Trieda očetnosť Rozsah 3 menej ako,5 33 -,5, Ďalšie Viac ako Tab...3: Histogram početnosti podľa rozsahu hodnôt o očetnosť Histogram početnosti 3 -,5, nad 3 omerné napúčanie o () 5 3 Trieda očetnosť Rozsah,5 -,5, 3,5-, - 3, 5-3 Ďalšie 3 nad 3 35

10 Napúčanie bolo stanovené celkovo na 35 vzorkách. Maximálna hodnota pomerného napúčania dosiahla 3,7 a minimálna. Z histogramu početnosti (tab...3) je zrejmé, že hodnotu pomerného napúčania o v rozsahu,5 malo vzoriek, hodnoty od,5 do dosiahli tri vzorky. omerné napúčanie v rozsahu malo vzoriek a 3 5 vzoriek. Najvyššiu hodnotu napúčania nad 3 dosiahli 3 vzorky (z lokalít Veľké Leváre, Drábsko, Morovno). Zmrašťovanie objemovo nestálych zemín je najčastejšou príčinou vzniku trhlín na nízkopodlažných stavbách. ovrch terénu sa intenzívne vysušuje pôsobením slnka a v prípade nepodpivničených budov dochádza ku zmrašťovaniu a deformáciám základov a následne k nerovnomerným sadaniam a poruchám stavieb. K vysušovaniu zemín môže dochádzať aj v dôsledku odsávania vlhkosti zeminy koreňmi stromov. V bentonitoch pri strate vody dochádza k postupnému zbližovaniu štruktúrnych vrstiev k zmrašťovaniu, pričom vznikajú povrchové napätia. Tieto majú za následok potrhanie povrchu, ak ťahové napätia sú väčšie ako sily súdržnosti zeminy. Na povrchu územia vznikajú zmrašťovacie trhliny hexagonálneho (voštinovitého) tvaru, ktorý najviac zodpovedá minimálnej práci pri pretváraní povrchu. Rozmery a čiastočne aj tvar zmrašťovacích puklín v zemine závisí od mnohých faktorov, najmä však od minerálneho zloženia bentonitu a od klimatických podmienok (teplota, zrážky, atď.). Výskyt významného porušenia zemského povrchu V roku 7 bolo monitorovanie tohto podsystému pozastavené okrem sledovania výskytov významného porušenia zemského povrchu. V novembri roku 7 sme boli obecným úradom vo Veselom pri iešťanoch upozornení na jav presadnutia pôdy v poli v katastri obce. o vykonaní obhliadky lokality bol v typických sprašiach identifikovaný kráter priemeru,5 m, hlboký približne 3,5 m (obr...5) a smerom do hĺbky sa rozširujúci na priemer,5 m (obr...). Obr...5: Kráter v poli pri obci Veselé Keďže nebolo jasné, či ide o prirodzenú príčinu (pseudokras, presadnutie spraší) alebo o antropogénnu príčinu (studňa?, vrt?, sýpka?), situáciu sme preskúmali podrobnejšie. 3

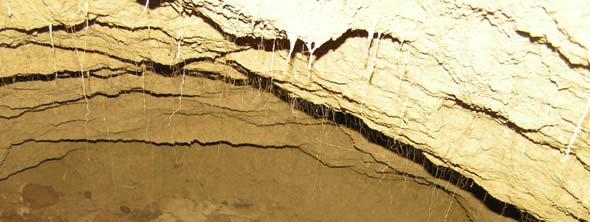

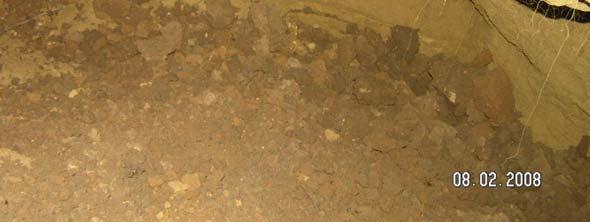

11 Obr...: Vnútro krátera Dňa 5.. boli na uvedenej lokalite vykonané dve vrtné sondy. Sonda V bola umiestnená do skolabovaného materiálu približne v strede kaverny, sonda V bola situovaná do vzdialenosti približne m od stredu kaverny, do súvrstvia spraší. Sondy boli realizované pomocou vrtného kladiva, poháňaného elektrickým generátorom (obr...7). Uvedená technológia, spočíva v zarážaní vzorkovača priemeru mm, resp. mm do jemnozrnnej zeminy; umožňuje získať predstavu o zmene v litologickom zložení zemín a odoberať porušené vzorky do hĺbky,5 m, čo je dané dĺžkou vrtného sútyčia. Metóda neumožňuje odoberať neporušené vzorky (obr...). V profiloch vrtov bolo odobratých reprezentatívnych vzoriek na klasifikačné laboratórne analýzy zemín. Obr...7: Vŕtanie sondy pomocou vrtného kladiva 37

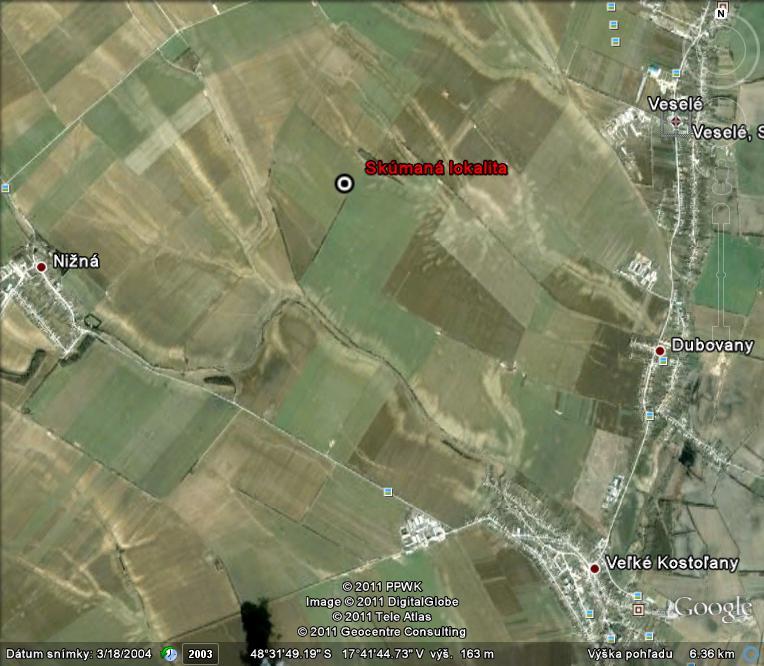

12 Obr...: ohľad na odobratú zeminu v sonde Územie leží medzi obcami Veselé a Dubovany (obr...9). odľa geomorfologického členenia patrí do oblasti odunajskej nížiny, celku odunajskej pahorkatiny, oddielu Dolnovážskej nivy, časti Dudvážskej mokrade (Atlas krajiny SR, ). Obr...9: Lokalizácia miesta prieskumu (google.com) Na stavbe územia sa zúčastňujú sedimenty neogénu a kvartéru. redkvartérne podložie tvoria sedimenty panónu (zelené vápnité íly s plohami pieskov), pontu (sladkovodné jemnozrnné piesky, ktoré sa striedajú s pestrofarebnými ílmi a miestami aj so štrkmi) a levantu (prevažne štrkový vývoj) (Salai, 9). Kvartér je budovaný eolickými, fluviálnymi a deluviálnymi sedimentmi. Eolické sedimenty predstavujú spraše, ktorých hrúbka je variabilná (5 m) v závislosti od morfologického podkladu. Spraše boli naviate v pleistocéne už na vymodelovaný povrch pahorkatiny. Časť sprašového pokryvu je risského, väčšinou však würmského veku. iesčité spraše a sprašové hliny sú žltohnedej farby. Obsahujú pomerne drobné ( cm) vápenaté 3

13 konkrécie. Vo väčších hĺbkach pribúda podiel ílovitej zložky. V tomto prípade ide o hnedé, červenohnedé až svetlohnedé hlinité, ílovité a ílovito-piesčité zeminy (Kollárová a kol., 97). Fluviálne sedimenty tvoria výplň úzkych údolných nív potokov. Sú zastúpené preplavenými sedimentmi sprašového komplexu a to ílovitými hlinami až ílmi, často s vysokým obsahom organických prímesí. Deluviálne sedimenty sa nachádzajú na svahoch údolí. de o preplavené spraše a sprašové hliny, často ílového charakteru tmavšej farby s menším obsahom CaCO 3 (Salai, 9). V laboratóriu inžinierskej geológie ŠGÚDŠ bolo vykonaných stanovení vlhkosti, rozborov zrnitosti, stanovení konzistenčných medzí a 7 stanovení obsahu uhličitanov (obr..., obr... a tab...). prach Obr...: Krivky zrnitosti zemín prach Obr...: Krivky zrnitosti zemín 39

14 Tab...: Hodnoty fyzikálnych vlastností a G klasifikácia zemín Hĺbka Vlhkosť Konzistenčné ndex ndex Konzistencia uhličitanov Obsah Trieda Symbol medze plasticity konzistencie Sonda h w n w L w C O u m V- 5,- 5,, 37,5, 5,,9 Tuhá F C,5 V- 5,5-5,5,5 37,9 3,,,9 Tuhá F C,5 V-,-,5,7 37,3,57,, Tuhá F C, V-, V-,-,, 3,7,55,5,3 Tvrdá F CL 7, V- 3,- 3, 7, 33,,59,,33 Tvrdá F CL,5 V-,-, 9,3 35,3, 3,,9 evná F C V- 5,-,,97 3,5,3,73,99 Tuhá F CL Laboratórne analýzy potvrdili prítomnosť typických spraší v obidvoch sondách. de o íly s označením CL až C v zmysle STN 7, teda o nízko až stredne plastické hliny. V sonde V boli identifikované len zeminy tuhej konzistencie, v sonde V bol zaznamenaný prechod od tvrdej konzistencie v horných horizontoch cez pevnú konzistenciu v prechodnej zóne až po tuhú konzistenciu zhruba od hĺbky, m. Charakteristický bol tiež úbytok uhličitanov smerom nadol, kde horizont okolo, m obsahoval až 7 karbonátov a v horizonte od, m karbonáty úplne absentujú. redpokladáme, že tento jav je spojený s prítomnosťou kapilárnej zóny v sprašiach, ktorá sa nachádza nad súvrstvím zvodnených aluviálnych terasových štrkov (obr...). Obr...: Schéma vzniku skúmaného javu Nasvedčuje tomu aj prudký nárast vlhkosti od cca v horných horizontoch až po v hĺbke, m. V dôsledku vylúhovania karbonátov, ktoré predstavujú tmeliacu zložku obaľujúcu jednotlivé aleuritické častice, dochádza k rapídnemu oslabeniu štruktúrnych väzieb, ako aj k nárastu pórovitosti. Na rozhraní terasových štrkov a spraše sa vytvorila kaverna, ktorá sa rozširuje smerom nahor. Navyše, jemné aleuritické častice, ktoré opadávajú zo stropu, môžu byť odnášané v dôsledku prúdenia podzemnej vody cez zvodnené štrky.

15 ozdĺž prístupovej cesty k skúmanému územiu bolo pozorovaných niekoľko menších prepadlín (obr...3). Tieto sa nachádzali v línii závlahového systému, čo indikuje jeho nesprávnu inštaláciu, prípadne úniky vôd. o skončení prieskumu pred začiatkom jarných prác na poli kráter zasypali. Obr...3: ohľad na podobné javy pozdĺž prístupovej cesty Zhrnutie poznatkov z monitorovania Fenomén náhleho kolapsu spraší je na Slovensku dobre známy a v minulom roku zaznamenali podobné udalosti aj v Novom Meste nad Váhom na Karpatskej ulici, Trnave, či v Cíferi. Objemovo nestále zeminy tvoriace základovú pôdu sú z inžinierskogeologického hľadiska nebezpečné, v mnohých prípadoch vyvolávajú porušenie podzákladia a havárie základových konštrukcií alebo objektov na nich postavených. reto objemovo nestále zeminy zaraďujeme k nespoľahlivým základovým pôdam. resadanie, zmrašťovanie a napúčanie sú vlastnosti zemín, spôsobujúce objemovú nestabilitu, vedúcu k nežiaducim zmenám základovej pôdy. Návrh nevhodných metód zakladania v objemovo nestálych zeminách je často ovplyvnený nedostatočnou znalosťou fyzikálnych a mechanických vlastností zemín tvoriacich podzákladie alebo nedostatočnou znalosťou procesov a zmien v prírodnom prostredí. Na registrovaných objektoch boli najviac postihnuté okenné otvory, rohy obvodových stien, vstupné brány a portále. Z hore uvedeného vyplýva, že hlavnými príčinami porúch na objektoch je infiltrácia vody do podzákladia objektov a s ňou súvisiace zhoršovanie vlastností zemín, ako i zníženie únosnosti základovej pôdy, nárast nerovnomerného sadania základov po preťažení podložia, možnosť presadnutia zeminy od zvislého napätia v prípade, keď zemina je nasýtená vodou na kritickú vlhkosť presadnutia w pr. reťaženie podložia vyvoláva vznik trhlín na budovách od lokálneho výskytu nadmerných šmykových napätí spôsobených v základoch i v nosných horných častiach budov, môže byť zapríčinené malou šírkou plošných základov vlastnej budovy, prípadne koncentráciou zaťaženia preneseného z priľahlého objektu (napríklad statickými účinkami výškovej budovy) alebo dynamickými účinkami z cesty alebo železnice s častou alebo občasnou dopravou ťažkotonážnymi vozidlami. rvé trhliny základových a nosných konštrukcií vrchnej stavby budovy vznikajú v mieste, kde pôsobí maximálna priečna sila, teda i maximálne šmykové napätie, pričom trhliny sú

16 orientované v smere plochy pôsobenia tohto napätia a rozovierajú sa v smere kolmom na smer ich pôsobenia. opri uvedených faktoroch pôsobiacich na veľkosť deformácií a šírenie porúch rozhoduje tiež časový faktor, v ktorom sa zaťažovací proces uskutočňuje. ríčinami porúch na objektoch je teda nerovnomerné sadanie v závislosti od zvislého napätia, ktoré pôsobí na základovú pôdu a zmeny fyzikálno-mechanických vlastností prebiehajúce vplyvom zvyšovania plasticity a štruktúrnych zmien podložia tvoreného presadavými sedimentmi v časovom slede podľa množstva zatečenej vody do podzákladia budovy alebo zvýšeného zaťaženia (preťaženie vlastnou stavbou, priťaženie susednou stavbou, otrasy spôsobené vozidlami, atď)...5. Záverečné zhodnotenie Monitorovanie objemovo nestálych zemín okrem nesporného teoretického prínosu v poznaní ich štruktúry a laboratórne zisťovaných vlastností prinieslo i rad cenných praktických výsledkov. reukázalo sa, že poruchy na stavbách sú zapríčinené viacerými faktormi, pričom objemové zmeny zemín podzákladia môžu (ale nemusia) predstavovať jeden z najdôležitejších. Jednoznačne sa preukázalo, že najčastejšou príčinou porúch je prítomnosť zvýšeného množstva vody v základovej pôde a s tým súvisiace objemové zmeny zemín. Na tieto skutočnosti boli upozornení viacerí majitelia poškodených objektov a po odstránení prvotnej príčiny poruchy bola monitorovaním preukázaná vo viacerých prípadoch stabilizácia prostredia stavby a jej základov. Vďaka monitorovaniu sa takto vykonala i rozsiahla edukačno-popularizačná činnosť vo veľkom množstve obcí, postavených na objemovo nestálych zeminách. o podrobnej registrácii javov v rokoch 99 - boli systematické monitorovacie práce v rámci tohto podsystému značne obmedzené a od roku 7 vzhľadom na nedostatok finančných prostriedkov zastavené a zamerali sa iba na riešenie náhlych havárií v predmetnom prostredí. ríkladom takéhoto riešenia je opísaná problematika na lokalite Veselé pri iešťanoch. Domnievame sa, že vďaka bohatým poznatkom, získaným počas monitorovania, môžeme analogické prípady kvalifikovane riešiť i v budúcnosti a súčasne tak obohacovať vlastný súbor teoretických i praktických poznatkov o objemovo nestálych zeminách a ich vplyve na stavebnú činnosť v rôznych častiach Slovenska. Literatúra Atlas krajiny Slovenskej republiky, :. vyd. ratislava: Ministerstvo Životného prostredia SR; anská ystrica: Slovenska agentúra životného prostredia, 3 s. odiš, D., Rapant, S., Khun, M., Klukanová, A., Lexa, J., Mackových, D., Marsina, K., ramuka, S., Vozár, J., 999, Geochemický atlas Slovenskej republiky Riečne sedimenty, GS SR, ratislava, 5 s. Mapa genetických typov kvartérnych sedimentov Feda, J., 977, Základy mechaniky partikulárních látek. Academia, raha Frankovská, J., Klukanová, A., 995, resadavosť a jej vplyv na životné prostredie, geotechnické problémy životného prostredia, ratislava, s. 5-5 Kollárová, S., 97, Veselé poľné hnojisko, podrobný inžinierskogeologický prieskum, Agrostav Trnava, s. STN 7,, Klasifikácia zemín a skalných hornín STN 3,, Skládkovanie odpadov. Tesnenie skládok odpadov. Navrhovanie, zhotovovanie, kontrola a technické požiadavky, schéma Jemnozrnné sedimenty na Slovensku Salai, M., 9, Závlahy pozemkov zo zdrže Sĺňava, 5.stavba Veselé (okres Trnava), inžinierskogeologický prieskum, Hydroconsult ratislava, s. Terzaghi, K., eck, R.., 97, Soil Mechanics in Engineering ractice, nd edn.. John iley, New York, London, Sydney

17 iastkový monitorovací systém geologické faktory Správa za obdobie 9 rílohová as Objemovo nestále zeminy. Zoznam registrovaných porušených objektov ležiacich na eolických sedimentoch Východoslovenskej nížiny. Zoznam registrovaných porušených objektov ležiacich na eolických sedimentoch odunajskej nížiny.3 Výsledky laboratórnych skúšok

18 Tab... Zoznam registrovaných porušených objektov ležiacich na eolických sedimentoch Východoslovenskej nížiny Názov obce íslo porušeného obytného objektu Názov ulice Okres ajany,,,7,7, --- M ánovce nad M Ondavou eša 5,33,3,,93,,,5,7,,5,3, M rehov,59,3,,9,9,9 --- TV latné Remety,,9,,,3,5,,,,,7,7, SO latné Revištia 7,5,,9,33,,7,,,9,9,3 --- SO orša,,7,5,7,,,,3,,,7,7,,7,,,,3,37,3,,3 --- TV o any,33,9,,7,, --- TV racovce 3,3,7,75,,9,,3,3,7,55,,7,7,7,73,77,79,, M unkovce 55,5,7,,9,9, --- SO Cejkov,7,,,3,3,,,3,,55,57,3,7,3,,,,9,,,,, --- TV 7,9,37,5,,,7,9,3,39,35,355,37,37,37,37 i arovce,9,,(x),37,7,,7,7,7,79,95,9,,,5,,7,,,,73, --- M 5,9,7,,5,,9,,5,,3,3,7,,,7,9,7,73, 3 ierne ole 39,,5, M Drah ov 5,7,,5,7,,3,,,9,93,9,95,97,,,9,,,3,5,37,,55, --- M 5,5,,7,9,99,,,9, Dúbravka 9,3,,,5,7,7,9,9,3,37,3,,73, --- M Hatalov 3,3,53,5,, --- M Hažín --- M Hradiš ská Mo va --- M

19 Hra,5,59,59,,7,9,7,9,99,7,33 7,9,,,7,3,5,,5,,,3,7,7,73 75,,9,,,, 79,7,,,9,9,5,7,, 5,7,9,7,,9,3,3,39,355,357,359,7, 35,373,37,37,379,3,5,3,3,,7,33,3,39,,,7,9,,33,33,3,3,39 Hr e ul.sn artizánska ul.mieru J.Kme a.mája Sov. armády Trnavská Lipová TV --- TV Hriadky? --- TV a ovce 5,,7,3,55,, --- M žkovce,3,,7,,,,,3,,,7,,,57,5, --- M Jastrabie pri,,5,5,3, --- M Michalovciach Ka anov 9,,,,,,,,37,3,, --- M Kapušianské 5,5,59, M K a any Kašov,,39,5,59,,7,,75,7,,,9,,9,, --- TV Komanica M Kožuchov,7,,,,5,7,7, --- TV Krišovská Liesková,,,,,3(x),5,39,7,5,,,,,,9,7,75,77,97,9,3 --- M Kysta 5,,5,3 --- TV Ložín 5,,,3,5,,7,5,5,59,3,79,,7,,5,55,57,,,,,, --- M 9,37,53,7,5(x),7,9 Malé Raškovce,,5,,3,3,7,5,5,5, M Mal ice,,9,,,3,,55,,,9,9,,7,,,3,33,3,,,7, --- M 5,57,7,,,95,3,,,,,9,3,3,3,,,,59, 75,,9,,3,3,3,37,3,37,335,355 Malý Ruskov TV Markovce (x),5,,5,5,9,7,obec.úrad --- M Nižný Žipov,,7,obecný úrad --- TV

20 Novosad,5,,7,,,7,9,9,5,9,,3,77,7,79,,9,95,5,5,, --- TV 9,,,9 Oborín,35,37,39,,7,77,79,,,,,9,,9,3 --- M Oborín - Kucany,9,3,3 --- M alín,,57,7,,73,77,,9,,,,7,,3,3,,5,9,55,,5, --- 7,7,77,,9,9,9,,7,,9,3,57 M avlovce nad Uhom 9,,9,3,37,39,5,3,5,9,77,,5,,,7,355,3,37,,3,, --- M,9,5,559,57,575,5,5,,,,5,79 etrikovce 3,,,7,,7,,,5,,, --- M lechotice 7,7,3,9,,5 --- TV lešany - Svätuše 5,,,,3,33,3(x),,5,3, --- TV Ruská M Senné 5,,7(x),5,5,53,,5,93,,,,,3,33,37,,,5,5,, ,7,,3,5,,7,7 M Sirník,,,7,7,,9,9,,,5,3 --- TV Slavkovce,5,,,7,,,79,,,95,9,3,,7,9, --- M Stretava 5,7,3(x),33,5,55,7,,,9(x),9,3,5,,9,3,,,,59,, --- M 3,,,9,7,7, Stretavka 3,3,7,3,7,9,5,55,57,3,7 --- M ahy a 55,5, --- M Trebišov 5,33,7(x),3(x),5,5,9 7,(x),,5, 9,, 3 5,53,7 9,5,9,35, M.R.Štefánika M. Gorkého 7. novembra Slovenská sl. armády Komenského Družstevná Repná Mlynská Úpor,7 --- TV TV

21 Ve ké Kapušany 3,5,,,,3,5 3,35,9 epe Vojanská Zelená Z. Fábryho Stani ná Ve ké Raškovce,,3,7,5,,7,9, --- M Ve ký Ruskov,9, --- TV Veškovce,,37,5,9,73,7 --- M Vojany,3,,5,7,7,,5, --- M Vysoká nad Uhom 3,3,,3,3,7,55,3,7,7,9,95,97,3, M Vyšné Revištia,7,39,,59,,5 --- SO Zemplínska N.Ves -,3,,3,3,5,3 --- TV Stan a Zatín,5,7,9,,7,5,3,33,3,,,, TV Zemplín 9,,7,5,3,3,,3, --- TV Zemplínska Široká,73,9,39,7 --- M Zemplínske Hradište 9,,,73,7,3,,9,53,7,,,9,,,39,33,3,35,kostol --- TV Zemplínske Jastrabie 7,,,5,5,97,,,,5,57,5,5,7,7,7,,3,7,9 --- TV Zemplínske Kop any,7,5,,9,75,7,,5 --- M Zemplínsky ran,5,,,7(x),5,,9,37,39,,5,79,,,,3,3,7 --- TV Zemplínsky Kle enov,,,39,5, --- TV Žbince,7,,5,,,5,55,57,5,,9 --- M M

22 Tab... Zoznam registrovaných porušených objektov ležiacich na eolických sedimentoch odunajskej nížiny Názov obce íslo porušeného obytného objektu Názov ulice Okres Abrahám,,3,,,7,7,7, --- áho artizánska ajtava,9,,5,7,9, --- elá 3, --- ernolákovo,,,73,,,3,,7,,9 5,39 í a 3,3,37, latné 7,,3 3,73 ohdanovce --- oleráz 93,5 --- orová 5,3,9,7 --- orovce,33,3, --- restovany 39,7,5,5,,7,7,77,9,,5,9,, 5 7,,7 55,5 ruty,,57,,3 --- u any 9,,,,39,,57,7,9,97,7,5,3, --- Cífer 9,37 9,,,5 3,,3,33 ata 9,9,5 --- Hlavná ernolákova Kollárova Gróbska Hlavná --- Niž anského Hlavná Stani ná Vinohrady --- ernolákova Hviezdoslavova Štefánika Nová Trnavská udovíta avetitša

23 ataj 7 Záhradná Dechtice 57,3? Dolná Krupá 5,7,9,,9,9,3, Dolné Dubové 9,,5,7,,,,5, --- Dolné Lov ice 3 7,9,37 Dolný ur,5,5,3,,7,9,33,,9,57,9,9,,,,,?(/39) --- Dolný Lopašov 7,9 --- Dubovany,3 --- Horný ur,,9,3,3,3, 5,,5,,,5,7,5,, 7,9,9(/5),,3,,,,53,,7,73,7,,,,,9,93,95,9,9 Ch aba 57,9,,37,3 --- Chorvátsky Grob 3,39,59,,97,9,9,,3 --- Chotín Chtelnica 79 me 7,37 a,7,?(/7),?(/),?(/),?(/),?(/3),?(/5),?(/7),?(/),?(/),?(/5),?(/9,?(/7),?(/3),?(bývalá pošta),?(mš),?(kostolík) Hlavná --- Hlavná Trnavská as Rohožnica as Rohožnica, Tekovská as Rohožnica, Levická as Rohožnica, Okružná as Rohožnica, Tabá ska --- artizánska --- Jablonec,35,5,9,93,9, --- Jaslovské ohunice (kostol),7,9 5,,57,9,,73 Hlavná --- Kamenica nad 9,,3,57, --- Hronom Kamenín 5, 3,7,53,,,9 --- Kamenný Most 7,,,7, Kátlovce 3,7 Hlavná Le a,9,

24 Lok,,9, 3,, ,(/),(/7),,9,?,3,,,3,7,7,9,(/3),(/359),,3,,5,,7,,3,33,3 Majcichov,,95,9,,,,39,,,335,3, Malá nad Hronom,59,, Malženice,73,,, --- Nesvady,9 --- Nižné Nové Zámky 7 5,,9 Obid astovce,7 --- e e ady,5,3 --- ohronský Ruskov (pri kostole),,, Hlavná oštová Nádražná Športová Tekovská Nová ialská Májová Kálnická ská V.ojkovského --- Sitnianska Holubyho Mederská Kostolná ---

25 usté Ú any,9,, 3 7,3 3 Radošovce 7,3,77,9 --- Rakovice --- Ratkovce 9,93,,5 --- Ružindol 9,3 --- Salka? --- Senec,(ved a rodinného domu ),,5,3,,77, 3,3,33,35,3,7,3,97 Sihelni ka,5,93,9 --- Svodín 7,9,+99,,9,53,55,5,5,53,5,,,,5, --- 7,9,,3,5,,7,,7,73,7,7,7,75, oproti.77,7, 3,, 73 (x) Šalov Šenkvice 7,3,,7,73,, 9 5 Špa ince 9,55 9 apkové --- Trakovce,,,9,3,(bez ísla) požiarna zbrojnica --- Hlavná Spodná avlická Športová ažitná Javorová (pokra. ažitnej) ivni ná štvr Robotnícka Šafárikova (roh) Robotnícka Cerovská Chorvátska Vinohradská Horná Lú na o ná Kaštielska Hlavná ---

26 Ve ké Kosto any 37,37,375,,3,7,5,77 Ve ký iel 3 3 5,7,3 7,7,,, Ve ký Grob 7,,9,37 7,75,39 Trnavská Kanižská Zákostolská Cypriána Majerníka Senecká o ovnícka Obchodná Malobielska Kostolná Hlavná --- Veselé,33,,9 --- Vini né,53,55,57 (roh ved ajšej ulice), 9,,7/,3/3/33,3/39, 5,555 Hlavná Odbo ka na Slovenský Grob Vrbové 3,73 73 Zavar,,,3,,5,73,73,(bez ísla, susedný objekt, sklad) 5,3 5,3,53,59,,,9,53,57 Zelene 5,33,37,3 --- Žlkovce 73,5,, e ovského Štervská Hlavná Viktoriánska Mlynská Viktorínova Hlinická ažitná

27 .3 Výsledky pôdomechanických skúšok Laboratórium inžinierskej geológie ŠGÚDŠ

28 NÁZOV GEOLOGCKEJ ÚLOHY : Dolná Krupá Súhrnná tabuľka ROHA Č. : /a Vlhkosť Konzistenčné medze Zemina Hustota Sonda Hĺbka Druh hmoty sušiny L C Konzist. Trieda Symbol pevných častíc m kg/m3 Dolná Krupá Tvrdá F C 7. Dolná Krupá neporušen Tvrdá F CL 9. Dolná Krupá 3 neporušen Tvrdá F CL 5. Rakovice porušená Tvrdá F CL

29 NÁZOV GEOLOGCKEJ ÚLOHY : Dolná Krupá ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) Dolná Krupá 35.. F C Íl so strednou plasticitou Dolná Krupá F CL Íl s nízkou plasticitou Dolná Krupá F CL Íl s nízkou plasticitou Rakovice F CL Íl s nízkou plasticitou

30 NÁZOV GEOLOGCKEJ ÚLOHY : Lovce Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] L-, -, Tvrdá F CS 7.7 5/ L-, -, Tvrdá F CS 99. 7/.3 5.

31 NÁZOV GEOLOGCKEJ ÚLOHY : Lovce ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) L-, -,5 m F CS Íl piesčitý L-, -,5 m F CS Íl piesčitý

32 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice Súhrnná tabuľka ROHA Č. : /a Vlhkosť Konzistenčné medze Zemina Hustota Sonda Hĺbka Druh hmoty sušiny L C Konzist. Trieda Symbol pevných častíc m kg/m3 M. m evná F C. M. m Tvrdá F CL. M 3. m Tvrdá F CL 9.9 M. m evná F CL. M 5. m Tuhá F C 7. M. m Tuhá F C 7. M 7. m Tuhá F C 3. M. m Tuhá F C 55. M 9. m Tuhá F C 3. M. m Tuhá F C 7. M 3. m.5 F C M. m. F C 3. M 5. m.33 F CG M. m.5 G3 G-F M. m. G G

33 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) M. m F C Íl so strednou plasticitou M. m F CL Íl s nízkou plasticitou M 3. m F CL Íl s nízkou plasticitou M. m F CL Íl s nízkou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) M 5. m 35.. F C Íl so strednou plasticitou M. m F C Íl so strednou plasticitou M 7. m F C Íl so strednou plasticitou M. m.. F C Íl so strednou plasticitou

34 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice ČÍSLO GEOLOGCKEJ ÚLOHY : ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) M 9. m F C Íl so strednou plasticitou M. m F C Íl so strednou plasticitou M 3. m F C Íl so strednou plasticitou M. m F C Íl so strednou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) M 5. m F CG Íl štrkovitý M. m G3 G-F s prím. jemnozrnnej zeminy Cb() M. m.. G G dobre zrnený Cb(3)

35 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] RV- 5. m Tvrdá F CL /.5. RV-. m Tuhá F CL 7.9 / RV- 5. m Tvrdá F5 ML 7. 39/ RV-. m Tuhá F CL 7. /. 9.7 RV-3 3, m Tvrdá F5 ML.93 37/.. RV- 3, m Tvrdá F CL 7. 39/ RV-5 3, m Tvrdá F5 ML /. 5.99

36 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice Súhrnná tabuľka ROHA Č. : /b Obsah Sonda Hĺbka uhličitanov m RV- 5. m 5.7 RV-. m.7 RV- 5. m.73 RV-. m.3 RV-3 3, m.9 RV- 3, m.55 RV-5 3, m 9.

37 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) RV- 5. m 9.. F CL Íl s nízkou plasticitou RV-. m..5 F CL Íl s nízkou plasticitou RV- 5. m F5 ML s nízkou plasticitou RV-. m 3.. F CL Íl s nízkou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) RV-3 3, m F5 ML s nízkou plasticitou RV- 3, m F CL Íl s nízkou plasticitou RV-5 3, m F5 ML s nízkou plasticitou

38 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] RV T evná F CL 7.3 / RV- 7. m N evná F C 7. 35/ RV N Tvrdá F C /.55. RV N Tuhá F CL 97. 3/..93 RV-3 5. m N evná F CL / RV T Tuhá F CL 73. / RV- 3. m N Tuhá F CL 7. 3/

39 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice Súhrnná tabuľka ROHA Č. : /b Obsah Zhutniteľnost Koeficient Sonda Hĺbka uhličitanov opt ρ dmax zhutniteľ. m kg/m3 RV m D =.9 RV- 7. m.5 RV m. RV m.5 RV-3 5. m. RV m D =.9 RV- 3. m.5

40 NÁZOV GEOLOGCKEJ ÚLOHY : Rakovice ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) RV m F CL Íl s nízkou plasticitou RV- 7. m. 5. F C Íl so strednou plasticitou RV m.. F C Íl so strednou plasticitou RV m F CL Íl s nízkou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) RV-3 5. m F CL Íl s nízkou plasticitou RV m F CL Íl s nízkou plasticitou RV- 3. m F CL Íl s nízkou plasticitou

41 NÁZOV G E OLOG C K E J ÚLOHY : Revišné Súhrnná tabuľka R OHA Č. : / a Vlhkos ť Obj. tiaž Konzistenčné medze Zemina Hustota Objem Stupe ň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných č astíc pórov /č. porovit. nasýteni a m kn/m3 kg/m3 / [ ] S / 7,5 m- 7, evná F C / S /, evná F C 5.3 3/ S /,7 -, Tuhá F C 55. 3/. 97.

42 NÁZOV GEOLOGCKEJ ÚLOHY : ÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA. : Sonda H bka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) S/ 7,5 m- 7,7m.9.9 F C Íl so strednou plasticitou S/, -, F C Íl so strednou plasticitou S/,7 -, F C Íl so strednou plasticitou

43 NÁZOV GEOLOGCKEJ ÚLOHY : Sprase TT, NR pahorkatina, TN kotlina Súhrnná tabuľka ROHA Č. : /a Vlhkosť Konzistenčné medze Zemina Hustota Sonda Hĺbka Druh hmoty sušiny L C Konzist. Trieda Symbol pevných častíc m kg/m3 Abrahám 3, m Trnavská p Tvrdá F C 7. restovany 5, m Trnavská p Tvrdá F C 5. Chocholná. m Trenčiansk Tvrdá F CL. Chocholná. m Trenčiansk Tvrdá F CL 7. Chocholná.5 m Trenčiansk Tvrdá F CL 75. Kovarovce 3, m Nitrianska Tvrdá F C 5. Lukačovce, m Nitrianska Tvrdá F CL 93. artizánske, m Nitrianska Tvrdá F C 7. reseľany 3.5 m Nitrianska Tvrdá F CL. reseľany.5 m Nitrianska Tvrdá F C 7.

44 9 7 NÁZOV GEOLOGCKEJ ÚLOHY : Sprase TT, NR pahorkatina, TN kotlina ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) Abrahám 3, m 35.. F C Íl so strednou plasticitou restovany 5, m 3..9 F C Íl so strednou plasticitou Chocholná. m 3.9. F CL Íl s nízkou plasticitou Chocholná. m F CL Íl s nízkou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) Chocholná.5 m F CL Íl s nízkou plasticitou Kovarovce 3, m F C Íl so strednou plasticitou Lukačovce, m F CL Íl s nízkou plasticitou artizánske, m F C Íl so strednou plasticitou

45 NÁZOV GEOLOGCKEJ ÚLOHY : Sprase Vychod Súhrnná tabuľka ROHA Č. : /a Vlhkosť Konzistenčné medze Zemina Hustota Obsah Straty Sonda Hĺbka hmoty sušiny L C Konzist. Trieda Symbol pevných uhličitanov častíc žíhaním m kg/m3 Krivosad 3, m Tvrdá F5 ML Stropkov.3 -. m Tvrdá F C..9.3 Stropkov m Tvrdá F C...3 Stropkov. -.3 m Tvrdá F CS Stropkov m Tvrdá F CL 3...

46 9 7 NÁZOV GEOLOGCKEJ ÚLOHY : Sprase Vychod ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) Krivosad 3, m F5 ML s nízkou plasticitou Stropkov.3 -. m F C Íl so strednou plasticitou Stropkov m F C Íl so strednou plasticitou Stropkov. -.3 m F CS Íl piesčitý Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) Stropkov m F CL Íl s nízkou plasticitou

47 NÁZOV GEOLOGCKEJ ÚLOHY : Tekov Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] T- 3. m Tuhá F C 77. /.9 9. T evná F C 7.7 3/ T evná F CH 3. 33/. 9.

48 NÁZOV GEOLOGCKEJ ÚLOHY : Tekov ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) T- 3. m F C Íl so strednou plasticitou T m..5 F C Íl so strednou plasticitou T m F CH Íl s vysokou plasticitou

49 NÁZOV GEOLOGCKEJ ÚLOHY : Trnava Súhrnná tabu ka ROHA. : /a Vlhkos Obj. tiaž Konzisten né medze Zemina Hustota Objem Stupe Sonda H bka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia astíc /. porovit. m kn/m3 kg/m3 / [ ] T-,5 m evná F C 73. / T- 3, m Tvrdá F CL / T-3,5 m evná F C /. 5.9 T-, m Tvrdá F CL. 3/ T-5 3, m Tvrdá F CL. / T- 3, m Tvrdá F CL 75. /.5.

50 NÁZOV GEOLOGCKEJ ÚLOHY : Trnava ÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA. : Sonda H bka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) T-,5 m F C Íl so strednou plasticitou T- 3, m 3..3 F CL Íl s nízkou plasticitou T-3,5 m. 7. F C Íl so strednou plasticitou T-, m F CL Íl s nízkou plasticitou Sonda H bka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) T-5 3, m 3.7. F CL Íl s nízkou plasticitou T- 3, m F CL Íl s nízkou plasticitou

51 NÁZOV GEOLOGCKEJ ÚLOHY : Turecký vrch Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] VT Tvrdá F CL.7 /.. VT Kašovitá F5 ML VT-.9 m Tvrdá F CL 7. / VT-. m Tvrdá F C. 3/ VT-.7 m Tvrdá F C 7. 35/ VT-. m evná F C. 3/.5 3. VT-. m Tvrdá F C 7. 33/ VT- 5.5 m Tuhá F C 7. 3/.5.5 VT-. m Tvrdá F CG 7. /.. VT-5 3. m Tvrdá F5 ML. /.. VT Kašovitá F CL VT-5. m 3... Kašovitá F CL VT-5a Kašovitá F5 ML VT-5a Kašovitá F3 MS VT-5a Kašovitá F CL VT-5a Tvrdá F C 7. /..

52 NÁZOV GEOLOGCKEJ ÚLOHY : Turecký vrch ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) VT m.5.3 F CL Íl s nízkou plasticitou VT m F5 ML s nízkou plasticitou VT-.9 m.3 7. F CL Íl s nízkou plasticitou VT-. m 37.. F C Íl so strednou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) VT-.7 m.. F C Íl so strednou plasticitou VT-. m F C Íl so strednou plasticitou VT-. m F C Íl so strednou plasticitou VT- 5.5 m 3.9. F C Íl so strednou plasticitou

53 NÁZOV GEOLOGCKEJ ÚLOHY : Turecký vrch ČÍSLO GEOLOGCKEJ ÚLOHY : ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) VT-. m 3..9 F CG Íl štrkovitý Cb(5) VT-5 3. m F5 ML s nízkou plasticitou VT m 3.9. F CL Íl s nízkou plasticitou VT-5. m 3.. F CL Íl s nízkou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) VT-5a m F5 ML s nízkou plasticitou VT-5a m.7 3. F3 MS piesčitá VT-5a. -7. m. 9.5 F CL Íl s nízkou plasticitou VT-5a m F C Íl so strednou plasticitou

54 NÁZOV GEOLOGCKEJ ÚLOHY : Vyšný Čaj Súhrnná tabuľka ROHA Č. : /a Vlhkosť Obj. hmotnosť Konzistenčné medze Zemina Hustota Objem Stupeň Sonda Hĺbka Druh hmoty sušiny objemu sušiny vlhkej zeminy suchej zeminy L C Konzist. Trieda Symbol pevných pórov nasýtenia častíc /č. porovit. m kg/m3 kg/m3 / [ ] V Tuhá F CH /. 9.3 V Tuhá F CH V Tuhá F CH V Tuhá S5 SC 5. 37/.5.7 V evná F C 3. 3/ V evná F C V Tvrdá G5 GC V Mäkká F CS V Tuhá F CH V evná G5 GC V G3 G-F V evná F CH.7 35/ V Tuhá F CS V Tuhá F CH

55 NÁZOV GEOLOGCKEJ ÚLOHY : Vyšný Čaj Súhrnná tabuľka ROHA Č. : /b Obsah Straty Sonda Hĺbka uhličitanov žíhaním m V-. -. m V m V m V m V-. -. m 9..3 V m V-. -. m V m V m V m V m V V-. -. m V m

56 NÁZOV GEOLOGCKEJ ÚLOHY : Vyšný Čaj ČÍSLO GEOLOGCKEJ ÚLOHY : Krivky zrnitosti zemín ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) V-. -. m F CH Íl s vysokou plasticitou V m F CH Íl s vysokou plasticitou V m F CH Íl s vysokou plasticitou V m. 9.9 S5 SC ílovitý Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) V-. -. m F C Íl so strednou plasticitou V m 7.7. F C Íl so strednou plasticitou V-. -. m G5 GC ílovitý Cb(3) V m F CS Íl piesčitý

57 NÁZOV GEOLOGCKEJ ÚLOHY : Vyšný Čaj ČÍSLO GEOLOGCKEJ ÚLOHY : ROHA Č. : Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) V m F CH Íl s vysokou plasticitou V m G5 GC ílovitý Cb() V m G3 G-F s prím. jemnozrnnej zeminy Cb() V F CH Íl s vysokou plasticitou Sonda Hĺbka Vzor Cu Cc L p Tr. Sym. Názov (STN - 73 ) V-. -. m F CS Íl piesčitý V m 5.. F CH Íl s vysokou plasticitou

58 NÁZOV GEOLOGCKEJ ÚLOHY : Kvasov Súhrnná tabu ka ROHA. : /a Vlhkos Konzisten né medze Zemina Hustota Sonda H bka Druh hmoty sušiny L C Konzist. Trieda Symbol pevných astíc m kg/m3 KH m Tvrdá F CG. KH-. -. m evná G5 GC 53. KH-. -. m evná F CH 5. KH m Tuhá S5 SC. KH m Tvrdá F CS 99. KH m Tuhá F C 59. KH m Tvrdá F C 7. KH m Tvrdá F CG 79. KH-. -. m Tuhá F CH. KH m evná F CG 3. KH m Tuhá F CG 7. KH-.5 m Tvrdá F C 7.
