Νέες Απεικονιστικές Μέθοδοι στην Απεικόνιση του Μυοσκελετικού Συστήματος PET/CT. F-NaF PET/CT imaging. Γεώργιος Ζ. Παπαδάκης, MD, MPH, PhD

Transcript

1 Νέες Απεικονιστικές Μέθοδοι στην Απεικόνιση του Μυοσκελετικού Συστήματος PET/CT F-NaF PET/CT imaging Γεώργιος Ζ. Παπαδάκης, MD, MPH, PhD

2 Φαινόμενο εξαΰλωσης Αρχές Ποζιτρονικής Τομογραφίας (PET Physics)

3 Εγκεκριμένο από FDA (1972) Κύκλοτρο Μετασχηματίζεται σε Ο μέσω εκπομπής ποζιτρονίων Ακτινοβολία γ ενέργειας 511 kev μέγιστης ενέργειας 633 kev (96.73%) και ηλεκτρονικής σύλληψης (3.27%). Παρόμοιος Μηχανισμός Πρόσληψης με 99m Tcmethylenediphosphonate (MDP) Αμελητέα επίπεδα σύνδεσης με πρωτεΐνες του ορού Ταχεία κάθαρση Ρ/Φ εκλογής για λειτουργική απεικόνιση νοσημάτων των οστών Σκελετική Απεικόνιση με Φθωριούχο Νάτριο ( F-NaF)

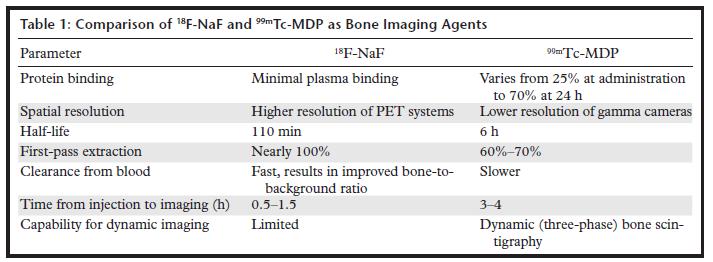

4 F-NaF vs 99m Tc-MDP Bastawrous S. et. al. Radiographics 2014

5 F-NaF vs 99m Tc-MDP Radiation Dosimetry Injected dose Effective dose 10 mci F-NaF 8.9 msv (0.89 rem) 25 mci 99m Tc-MDP 5.3 msv (0.53 rem) CT localization and attenuation correction: 3.2 msv F-NaF PET CT vs 99m Tc MDP SPECT/CT 12.1 msv 8.5mSv Ουροδόχος Κύστη Επιφάνεια των Οστών rem/mci rem/mci

6 F-NaF vs 99m Tc-MDP 99m Tc-MDP F-NaF MIP CT 25-ετών γυναίκα με από μηνών πόνο στην πύελο & ισχίο (ΑΡ). 99m Tc-MDP Πιθανή ασύμμετρή πρόσληψη στο άνω τμήμα της ΑΡ λαγόνιας ακρολοφίας. F-NaF Παθολογική πρόσληψη στο ΑΡ λαγόνιο. F-NaF PET/CT CT & F-NaF PET/CT Οστεοσκλήρυνση και επέκταση. Βιοψία Οστική ανακατασκευή και αντιδραστικό μυελός, χωρίς ενδείξεις κακοήθειάς. Bastawrous S. et. al. Radiographics 2014

7 Σκελετική Απεικόνιση με F-NaF PET/CT Ανίχνευση Οστικών Μεταστάσεων Καρκίνος Προστάτη, Μαστού, Πνεύμονα Sensitivity Specificity 99m Tc-MDP planar images 70% 57% 99m Tc-MDP SPECT/CT 92% 82% F-NaF PET 100% 62% F-NaF PET/CT 100% 98% Bastawrous S. et. al. Radiographics 2017

8 Σκελετική Απεικόνιση με F-NaF PET/CT Ανίχνευση Οστικών Μεταστάσεων 77 ετών άνδρας με Ca προστάτη επίπεδα PSA 99m Tc-MDP ύποπτη βλάβη στη ΔΕ λαγόνια ακρολοφία F-NaF PET MIP ΔΕ λαγόνια ακρολοφία, στο σώμα του Τ7 και στην ΑΡ ιερολαγόνια άρθρωση Bastawrous S. et. al. Radiographics 2014

9 Σκελετική Απεικόνιση με F-NaF PET/CT Ανίχνευση Οστικών Μεταστάσεων 59 ετών γυναίκα με Ca μαστού Παθολογική πρόσληψη του F- NaF στη ΣΣ, πλευρές, ωμοπλάτη ΔΕ, και πύελο Οστεοβλαστικές αλλοιώσεις στο CT Bastawrous S. et. al. Radiographics 2014

10 Σκελετική Απεικόνιση με F-NaF PET/CT Ανίχνευση Οστεολυτικών Μεταστάσεων 80 ετών γυναίκα με Ca μαστού Παθολογική πρόσληψη του F-NaF στο ΑΡ λαγόνιο, με κεντρική φωτοπενική περιοχή, και περιφερικό δακτύλιο υψηλής πρόσληψης Οστεο-λυτική μεταστατική βλάβη στο CT Bastawrous S. et. al. Radiographics 2014

11 Σκελετική Απεικόνιση με F-NaF PET/CT Ανίχνευση Οστεολυτικών Μεταστάσεων 16 ετών θήλυ με Ca νεφρού Παθολογική πρόσληψη του F-NaF L2 Οστεο-λυτική μεταστατική βλάβη στο CT Bastawrous S. et. al. Radiographics 2014

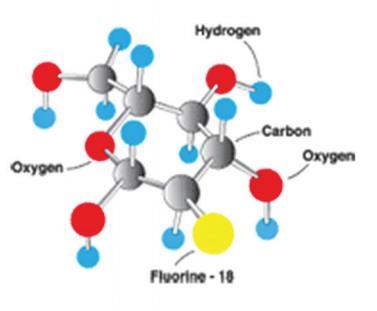

12 F-φθόριο δεσόξυ γλυκόζη ( F-FDG) Μόριο F-Fluorodeoxyglucose (FDG) Το πιο ευρέως χρησιμοποιούμενο PET ραδιοφάρμακο στην Ογκολογία Υψηλή Ευασθησία Μη ειδικό Φλεγμονώδη κύτταρα (ενεργοποιημένα μακροφάγα και οι ινοβλάστες), χρησιμο ποιούν τη γλυκόζη ως υπόστρωμα για την παραγωγή ενέργειας Μόριο F-Fluorodeoxyglucose(FDG)

13 F-NaF vs F-FDG 59 ετών γυναίκα με Ca μαστού F-FDG ΘΜΣΣ, ΟΜΣΣ, ισχίο ΑΡ, μηριαίο ΑΡ F-NaF Ωμοπλάτη ΔΕ, 1 η πλευρά ΔΕ, λαγόνιο ΔΕ Bastawrous S. et. al. Radiographics 2014

14 F-NaF vs F-FDG 53 ετών γυναίκα με Ca πνεύμονα F-FDG Πρωτοπαθής μάζα στο ΔΕ μέσο λοβό & μετάσταση σε ΔΕ πυλαίο ΛΔ F-NaF Τ10, L1-L3, Λαγόνια ακρολοφία ΑΡ CT Λυτική βλάβη στον Τ10 Bastawrous S. et. al. Radiographics 2014

15 F-NaF vs F-FDG 61 ετών γυναίκα με Ca μαστού F-FDG Μασχαλιαίος ΛΔ F-NaF C7, L2 Bastawrous S. et. al. Radiographics 2014

16 F-NaF vs F-FDG F-FDG CT F-NaF Bastawrous S. et. al. Radiographics 2014

17 Σκελετική Απεικόνιση με F-NaF PET/CT 61 ετών γυναίκα με Ca μαστού Περιοχική υπεραιμία συνεπεία ρευματοειδούς αρθρίτιδας Bastawrous S. et. al. Radiographics 2014

18 Σκελετική Απεικόνιση με F-NaF PET/CT 47 ετών γυναίκα με Ca μαστού F-NaF PET/CT T11 Αιμαγγειώμα Bastawrous S. et. al. Radiographics 2014

19 Σκελετική Απεικόνιση με F-NaF PET/CT 63 ετών γυναίκα με Ca μαστού F-NaF PET/CT Ιερό ΔΕ Κάταγμα Bastawrous S. et. al. Radiographics 2014

20 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών

21 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Μελορεόστωση 67 ετών γυναίκα με μελορεόστωση Πολλαπλές βλάβες στο σκελετό και στα μαλακά μόρια Papadakis GZ. et. al. Clin. Nucl. Med. 2017

22 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Μελορεόστωση Papadakis GZ. et. al. Clin. Nucl. Med. 2017

23 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Μελορεόστωση Papadakis GZ. et. al. ΕΑΝΜ 20

24 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Μελορεόστωση Papadakis GZ. et. al. ΕΑΝΜ 20

25 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Μελορεόστωση Προοπτική Αξιολόγηση του F-NaF PET/CT σε ασθενείς με μελορεόστωση. 30 ενήλικες χωρίς κληρονομική σύνδεση. Όλες οι σκελετικές και εξω-οστικές αλλοιώσεις παρουσίασαν έντονη πρόσληψη του F-NaF. Βλάβες με χαμηλή εξασθένιση στο CT προσελάμβαναν F-NaF επιτρέποντας την ανίχνευση πρώιμου σταδίου βλαβών. Papadakis GZ. et. al. ΕΑΝΜ 20 Papadakis GZ et. al. EANM 20

26 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Ινώδης Δυσπλασία Papadakis GZ. et. al. RSNA 2017

27 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Ινώδης Δυσπλασία Papadakis GZ. et. al. RSNA 2017

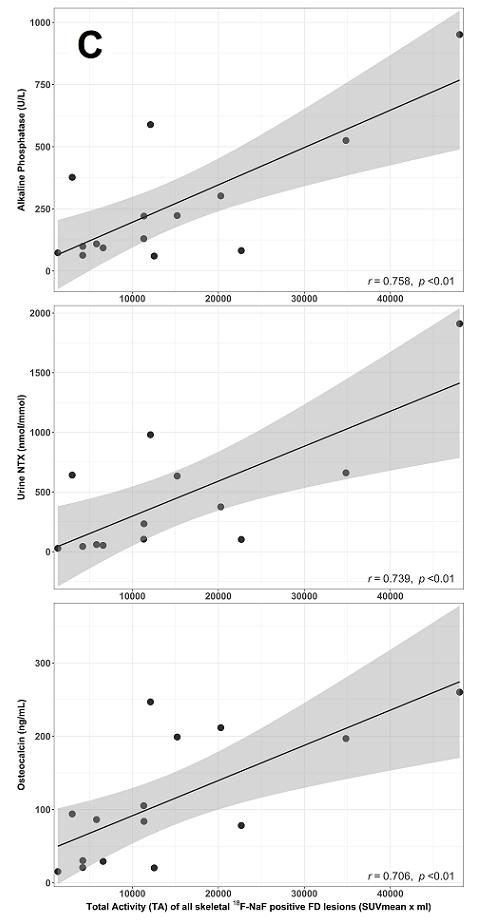

28 Total Volume (TV) of all F-NaF avid FD lesions Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Ινώδης Δυσπλασία Total lesions activity (TA), (TA = SUVmean TV) Papadakis GZ. et. al. RSNA 2017

29 Σκελετική Απεικόνιση με F-NaF PET/CT Καλοήθη Νοσήματα των Οστών Ινώδης Δυσπλασία Papadakis GZ. et. al. RSNA 2017

30 Σκελετική Απεικόνιση με F-NaF PET/CT F-NaF κύκλοτρο 99m Tc-MPD Γεννήτρια Συμπεράσματα F-NaF vs 99m Tc-MPD Περιορισμένες δυνατότητα για δυναμικές μελέτες F-NaF PET/CT vs 99m Tc-MPD SPECT/CT Υψηλότερη ακτινική επιβάρυνση

31 Σκελετική Απεικόνιση με F-NaF PET/CT Συμπεράσματα Ανίχνευση Οστικών Μεταστάσεων F-NaF > 99m Tc-MPD (υποεκτίμηση οστικής μεταστατικής νόσου) F-NaF PET/CT modality of choice 99m Tc-MPD SPECT/CT Περιορισμοί Καλοήθεις διαδικασίες Αυξημένη πρόσληψη F-NaF Πολύ μικρές λυτικές βλάβες (ΣΣ) Απουσία προσλήψης F-FDG & F-NaF Συμπληρωματικό ρόλο F-FDG μεταστατικές βλάβες στα μαλακά μόρια, έγκαιρη ανίχνευση μεταστάσεων στο μυελό, πρωτού αυτές προκαλέσουν οστική αντίδραση F-NaF Οστικές μεταστάσεις όγκων με χαμηλή πρόσληψη F-FDG (Ca Θυρεοειδούς, Ca Νεφρού)
