1 SAP University Alliances Έκδοση 2.20 Συγγραφείς Hans-Jurgen Scheruhn Bret Wagner Stefan Weidner Προγραμματισμός και Εκτέλεση Παραγωγής (PP) Προϊόν SAP ERP 6.0 EhP4 Global Bike Inc Επίπεδο Αρχάριος Εστίαση Διεπιστημονική ολοκλήρωση Προγραμματισμός και Εκτέλεση Παραγωγής Εκτός από τις συνήθεις διαφάνειες για τον Προγραμματισμό και την Εκτέλεση Παραγωγής, αυτή η παρουσίαση περιλαμβάνει επίσης και συνδέσεις με το επιχειρηματικό μοντέλο GBI που προσφέρθηκε από μία ομάδα στο Hochschule Harz στη Γερμανία με επικεφαλής τον Καθηγητή Dr. Hans-Jürgen Scheruhn. Το μοντέλο είναι βασισμένο σε μία αρχιτεκτονική 4 πληροφοριακών στρωμάτων ολοκλήρωσης που δημιουργήθηκαν για τη διδακτέα ύλη του GBI χρησιμοποιώντας το ARIS Business Designer για το SAP και έγιναν διαθέσιμα για την κοινότητα SAP UA με τη χρήση του ARIS WebPublisher. Όλες οι απαραίτητες άδειες για αυτό το εγχείρημα προσφέρθηκαν από την Software AG. Κάθε σύνδεση στην παρουσίαση σημειώνεται από το σύμβολο. Μία λίστα με όλες τις συνδέσεις υπάρχει στη δεύτερη τελευταία διαφάνεια. SAP AG

2 Σύνοψη Μαθημάτων Καταχώριση στο SAP Πλοήγηση Καταχώριση στο GBI Πωλήσεις & Διανομή Διαχείριση Υλικών Προγραμματισμός Παραγωγής Χρηματοοικονομική Λογιστική Έλεγχος Διαχείριση Ανθρώπινου Κεφαλαίου Διαχείριση Αποθήκης Project System / Σύστημα Έργων Page 6-2

3 Λειτουργικότητα Το SAP διαιρεί την παραγωγή σε πολλαπλές διαδικασίες - Προγραμματισμός Παραγωγής - Εκτέλεση Κατασκευής Διακριτή Κατασκευή Επαναληπτική Κατασκευή KANBAN - Βιομηχανίες Παραγωγής Επεξεργασίας Ολοκληρωμένο εργαλείο προγραμματισμού για παραγωγή επεξεργασίας δέσμης Προγραμματισμένο κυρίως για βιομηχανίες χημικές, φαρμακευτικές,τροφίμων και ποτών μαζί με ηλεκτρονικά δέσμης Page 6-3

4 Σύνοψη Ενότητας Οργανωτική Δομή PP Κύρια Δεδομένα PP Διαδικασίες PP - Προγραμματισμός Υλικού - Προγραμματισμός Παραγωγής - Διαδικασία Εκτέλεσης Κατασκευής Page 6-4

5 Οργανωτική Δομή PP Πελάτης - Ένα ανεξάρτητο περιβάλλον στο σύστημα Κώδικας Εταιρείας - Η μικρότερη οργανωτική μονάδα για την οποία μπορείτε να κρατάτε ένα νόμιμο σύνολο βιβλίων Εργοστάσιο - Λειτουργική θέση ή κλάδος μέσα σε μία εταιρία - Εγκατάσταση κατασκευής, διανομής, αγοράς ή διατήρησης Περιοχή Αποθήκης - Μία οργανωτική μονάδα που επιτρέπει τη διαφοροποίηση μεταξύ των διαφορετικών αποθεμάτων ενός υλικού σε ένα εργοστάσιο Περιοχές Κέντρου Εργασίας (σε σύστημα SAP κύρια δεδομένα) - Μία οργανωτική μονάδα που ορίζει που και πότε εκτελείται μία λειτουργία - Έχει μία διαθέσιμη χωρητικότητα - Οι εκτελούμενες δραστηριότητες αξιολογούνται με βάση τις τιμές χρέωσης, που καθορίζονται από τα κέντρα κόστους και τους τύπους των δραστηριοτήτων. - Μπορεί να είναι μηχανές, άνθρωποι, γραμμές παραγωγής ή ομάδες εργατών. Page 6-5

6 Δομή Global Bike για τον Προγραμματισμό Παραγωγής Global Bike Πελάτης Global Bike Inc. Global Bike Germany GmbH Κώδικας Εταιρείας Dallas Heidelberg Εργοστάσιο Πρώτες Ύλες Ημιτελειωμένα Αγαθά Τελειωμένα Αγαθά Διάφορα Πρώτες Ύλες Ημιτελειωμένα Αγαθά Έτοιμα προϊόντα Διάφορα Περιοχή Αποθήκης Συναρμολόγηση Συναρμολόγηση Συσκευασία Επιθεώρηση Συσκευασία Επιθεώρηση Περιοχή Κέντρου Εργασίας Page 6-6

7 Επιχειρησιακή Δομή GBI στο SAP ERP (Logistics) Σημείο Αποστολής DL00 MI00 SD00 TO00 HD00 HH00 PE00 RM00 TG00 TG00 TG00 RM00 TG00 TG00 Περιοχή Αποθήκης SF00 FG00 FG00 MI00 FG00 MI00 FG00 MI00 SF00 FG00 FG00 MI00 FG00 MI00 MI00 MI00 Κεντρική Οργάνωση Αγοράς (παγκόσμια) GL00 Purchasing Org. US00 CA00 PO DE00 AU00 Purchasing Group North America N00 PGr Europe E00 Asia A00 Dallas DL00 Miami MI00 S. Diego SD00 Toronto TO00 Heidelb. HD00 Hamburg HH00 Perth PE00 Εργοστάσιο CC US00 ΠελάτεςGBI CA00 CC DE00 AU00 Κώδικας Εταιρείας Page 6-7

8 Κύρια Δεδομένα PP Υλικά Κατάλογος υλικών (λίστα τεχνικών προδιαγραφών/βομ) Αποστολή Κέντρο Εργασίας Ομάδα Παραγωγής Data Model PP Page 6-8

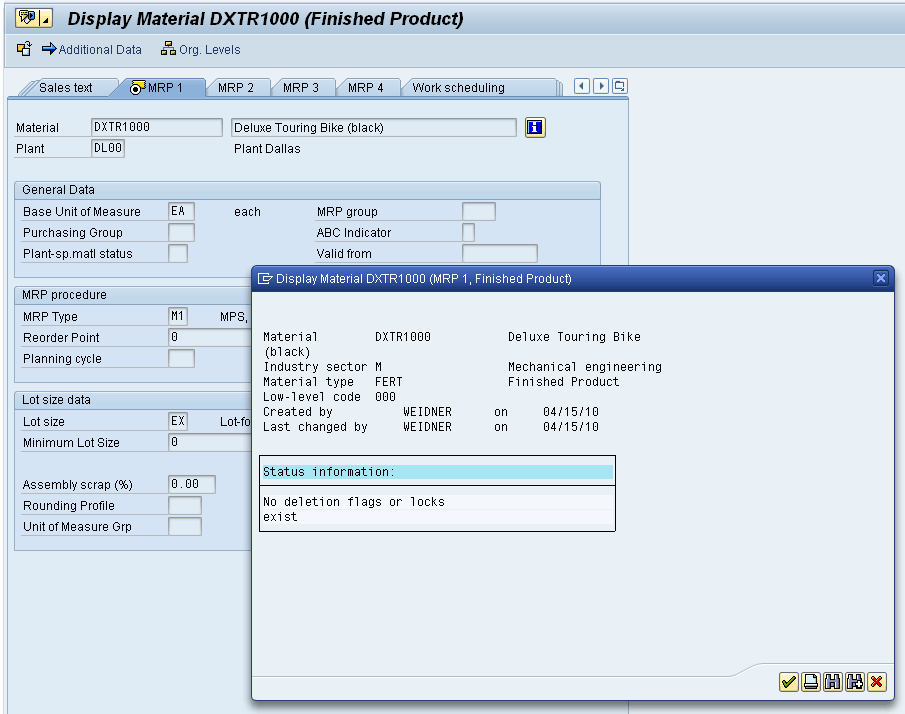

9 Κύριο Αρχείο Υλικών Screen Diagram Material Page 6-9

10 Κατάλογος υλικών (λίστα τεχνικών προδιαγραφών/βομ) Λίστα εξαρτημάτων που συνθέτουν ένα προϊόν ή μία συναρμολόγηση Συναρμολόγηση Τροχού - Λάστιχο - Κουτί Θέσης - Σωλήνας - Τιμόνι Ποδηλάτου - Τροχός - Συναρμολόγηση Πεντάλ - Εξαγωνικό Μπουλόνι - Αλυσίδα - Καθαριστής Κλειδαριάς - Κουτί Φρένου - Εξαγωνική Βίδα - Αρχείο Εγγύησης Σκελετός -Συσκευασία Συναρμολόγηση Πεντάλ Business Vocabulary Page 6-10

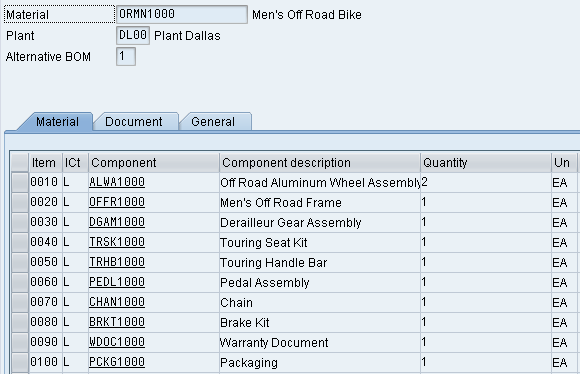

11 Κατάλογος υλικών (λίστα τεχνικών προδιαγραφών/βομ) Απλό Επίπεδο Τελειωμένο Ποδήλατο Single-Level Συναρμολόγηση Τροχού Σκελετός Συναρμολόγηση Ντεραγιέ Κουτί Θέσης Τιμόνι Ποδηλάτου Συναρμολόγηση Πεντάλ Αλυσίδα Κουτί Φρένου Αρχείο Εγγύησης Συσκευασία Page 6-11

12 Κατάλογος υλικών (λίστα τεχνικών προδιαγραφών/βομ) Απλό Επίπεδο έναντι Πολλαπλού Επιπέδου Single - Level Finished Bike Single-Level Wheel Frame Derailleur Seat Handle Bar Pedal Chain Brake Doc. Pack. Tire Tube Wheel Hex nut Lock Bolt Multi-Level Page 6-12

13 Κατάλογος υλικών (λίστα τεχνικών προδιαγραφών/βομ) Μεταβλητός Κατάλογος Υλικών Αρκετά προϊόντα με ένα μεγάλο ποσοστό πανομοιότυπων εξαρτημάτων. Single-Level Aluminum Wheel Frame red Derailleur Gear Assembly Seat Kit Handle Bar Deluxe Bike (red) Pedal Assembly Carbon Wheel Chain Frame Black Brake KIt Derailleur Gear Warranty Doc. Assembly Packaging Professional Bike (black) Seat Kit Handle Bar Chain Single-Level Pedal Assembly Brake Kit Warranty Doc. Packaging Page 6-13

14 Κατάλογος Υλικών Κατηγορίες Αντικειμένων Κατηγορίες Αντικειμένων - Αποθεματικά Αντικείμενα - Μη Αποθεματικά Αντικείμενα - Μεταβλητό Υλικό Φύλλο Ατσαλιού - Ενδιάμεσο Αντικείμενο Πλασματικό αντικείμενο βιομηχανία επεξεργασίας - Αντικείμενο Τάξης - τυποποιημένο περιεχόμενο / Placeholder - Αντικείμενο Αρχείου - Αντικείμενο Κειμένου Business Vocabulary PP Page 6-14

15 Δρομολόγηση Η δρομολόγηση σας δίνει τη δυνατότητα προγραμματισμού της παραγωγής των υλικών (προϊόντων). Η δρομολόγηση χρησιμοποιείται ως πρότυπο για εντολές παραγωγής και χρονοδιαγράμματα λειτουργίας. Η δρομολόγηση χρησιμοποιείται επίσης ως βάση για την κοστολόγηση προϊόντων. Σειρές διαδοχικών βημάτων (λειτουργίες) που πρέπει να εκτελεστούν για την παραγωγή ενός δεδομένου προϊόντος Η δρομολόγηση περιλαμβάνει τα εξής: - Τι, Που, Πότε, Πως Business Vocabulary PP Data ModelPP Page 6-15

16 Δρομολόγηση Δρομολόγηση Λειτουργία 20 - Επισυνάψτε τη θέση στο σκελετό Κέντρο Εργασίας ASSY Κέντρο Εργασίας Συναρμολόγησης Χρόνος - 1 λεπτό Screen Diagram Routing Page 6-16

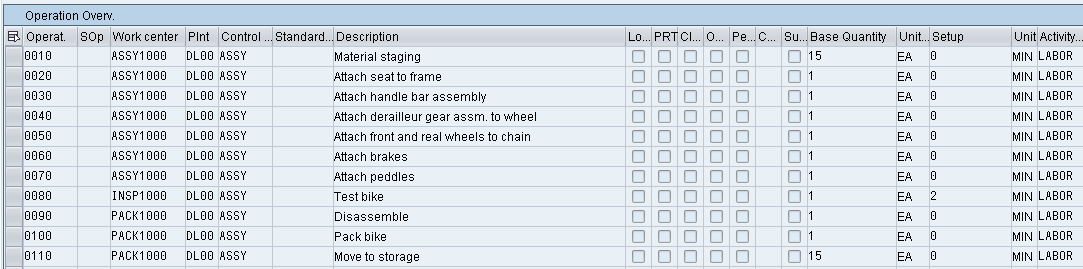

17 Δρομολόγηση Δρομολόγηση για Τελειωμένο Ποδήλατο Οθόνη Διάγραμμα δρομολόγησης Λειτουργία Εργοστάσιο Περιγραφή Τύπος Δραστηριότητας Κέντρο Εργασίας Πλήκτρο Ελέγχου Χρόνος και Μονάδα Μέτρησης Page 6-17

18 Κέντρο εργασίας Μία περιοχή μέσα σε ένα εργοστάσιο όπου εκτελούνται εργασίες προστιθέμενης αξίας (λειτουργίες ή δραστηριότητες) - Τα κέντρα εργασίας μπορούν να αντιπροσωπεύουν Ανθρώπους ή Ομάδες Ανθρώπων Μηχανές ή Ομάδες Μηχανών Γραμμές Συναρμολόγησης Το κέντρο εργασίας χρησιμοποιείται για να ορίσει χωρητικότητες: - Έργου - Μηχανής - Εκροής - Εκπομπών Οι χωρητικότητες χρησιμοποιούνται στα εξής: - Προγραμματισμός απαιτήσεων χωρητικότητας (CRP) - Λεπτομερής προγραμματισμός - Κοστολόγηση Business Vocabulary PP Data Model PP Page 6-18

19 Κέντρα Εργασίας Τα κέντρα εργασίας συλλαμβάνουν και χρησιμοποιούν τα εξής δεδομένα σχετιζόμενα με πόρους (Resource Related data) - Βασικά Δεδομένα Αρμόδιο Άτομο, Τοποθεσία του Κέντρου Εργασίας - Πληροφορίες Προγραμματισμού Σειρά αναμονής και Χρόνο μετακίνησης (ενδοεπιχείρηση),πλήκτρα Συντόμευσης - Δεδομένα Κοστολόγησης Κέντρο Κόστους, Τύποι Δραστηριοτήτων - Δεδομένα Προσωπικού Άνθρωποι, Θέσεις, Προσόντα - Προγραμματισμός Χωρητικότητας Διαθέσιμη Χωρητικότητα, Τύποι/Formulas, Χρόνος Λειτουργίας - Προεπιλεγμένα Δεδομένα Πλήκτρο Ελέγχου, Τυπικό Πλήκτρο Κειμένου Page 6-19

20 Ομάδα προϊόντων Συνολικός προγραμματισμός που ομαδοποιεί υλικά ή άλλες ομάδες προϊόντων (Οικογένειες Προϊόντων) Ομάδες Προϊόντων Απλού ή Πολλαπλού Επιπέδου - Το χαμηλότερο επίπεδο πρέπει πάντα να αποτελείται από υλικά Business VocabularyPP Page 6-20

21 Διαδικασίες PP Προγραμματισμός και Εκτέλεση Παραγωγής - Προγνωστικά - Πωλήσεις και Προγραμματισμός Λειτουργιών (SOP) - Διαχείριση Ζήτησης - Γενικό Πλάνο Χρονοπρογραμματισμού Παραγωγής (MPS) - Προγραμματισμός Απαιτήσεων Υλικών (MRP) Εντολή Παραγωγής Page 6-21

22 Προγραμματισμός και Εκτέλεση Παραγωγής SIS Προγνωστικά CO/PA Πωλήσεις και Προγραμματισμός Λειτουργιών (SOP) Διαχείριση της ζήτησης Στρατηγικός Προγραμματισμός MPS Λεπτομερής Προγραμματισμός MRP Εκτέλεση κατασκευής Διαδικασία Προμήθευσης Διευθέτηση Εντολής Εκτέλεση Κατασκευής Data Model PP Page 6-22

23 Προγραμματισμός και Εκτέλεση Παραγωγής Προγραμματισμός και Εκτέλεση Παραγωγής Παίχτες στο Παιχνίδι Στρατηγικός Προγραμματισμός Διευθύνων Σύμβουλος (CEO), Επιχειρηματικός Σύμβουλος (COO), Επικεφαλής των Υπηρεσιών Πληροφορικής (CIO), Γενικός Οικονομικός Σύμβουλος (CFO), Ελεγκτής, Διευθυντής Μάρκετινγκ Λεπτομερής Προγραμματισμός Μεσαία διευθυντικά στελέχη/προϊστάμενοι μονάδας, Προγραμματιστής Παραγωγής, Ελεγκτής MRP, Προγραμματιστές Χωρητικότητας Εκτέλεση Εργαζόμενοι μεσαίας διοίκησης, Προϊστάμενοι κατασκευαστικού επιπέδου Organization Chart GBI US SIS Εκτέλεση κατασκευής Διευθέτηση Εντολής Προγνωστικά Πωλήσεις και Προγραμματισμός Λειτουργιών (SOP Διαχείριση της ζήτησης MPS MRP CO/PA Διαδικασία Προμήθευσης Στρατηγικός Προγραμματισμός Λεπτομερής Προγραμματισμός Page 6-23 Εκτέλεση Κατασκευής

24 Πρόβλεψη Προγνωστικά Τα προγνωστικά αποτελούν τη βάση ενός αξιόπιστου SOP (πωλήσεις και προγραμματισμός λειτουργιών) Τα ακριβή προγνωστικά είναι απαραίτητα στον κατασκευαστικό τομέα Οι αποθήκες με λιγότερα ή περισσότερα αποθέματα καταλήγουν στο ίδιο πράγμα: στην απώλεια κερδών. Τα προγνωστικά είναι ΠΑΝΤΑ ΛΑΘΟΣ Page 6-24

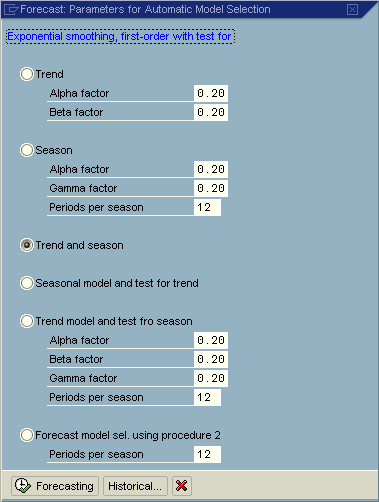

25 Προγνωστικά Προγνωστικά μοντέλα - Τάσης - Εποχιακά - Τάσης και Εποχιακά - Συνεχή Επιλέγοντας ένα Μοντέλο - Αυτόματα - Χειροκίνητα Business Vocabulary PP Page 6-25

26 Πωλήσεων και Σχεδιασμού (SOP) Προέλευση Πληροφοριών - Πωλήσεις - Μάρκετινγκ - Κατασκευαστικός τομέας - Λογιστήριο - Τμήμα Ανθρώπινου Δυναμικού - Τομέας Αγορών Ενδοεταιρική Συνεργασία - Κοινή Λογική Ιδρυμάτων Page 6-26

27 Πωλήσεις και Προγραμματισμός Λειτουργιών (SOP) Ευέλικτο εργαλείο προγνωστικών και προγραμματισμού Συνήθως αποτελείται από 3 βήματα: - Σχέδιο Πωλήσεων - Σχέδιο Παραγωγής - Πρόχειρο Σχέδιο Χωρητικότητας Προγραμματίζεται σε συνολικό επίπεδο σε χρονικά διαστήματα Data Model PP Page 6-27

28 Διαχείριση Ζήτησης Σύνδεσμος μεταξύ του Στρατηγικού Προγραμματισμού (SOP) & του Λεπτομερή Προγραμματισμού (MPS/MRP) Τα αποτελέσματα της διαχείρισης ζήτησης λέγονται το Πρόγραμμα Ζήτησης, και παράγεται από τις ανεξάρτητες απαιτήσεις μας PIR και CIR Business VocabularyPP Data ModelPP Page 6-28

29 Διαχείριση Ζήτησης Προγνωστικά Πωλήσεις Προγραμματισμένες ανεξάρτητες απαιτήσεις Ανεξάρτητες Απαιτήσεις του πελάτη Πρόγραμμα Ζήτησης MPS / MRP Page 6-29

30 Στρατηγικές Προγραμματισμού Οι στρατηγικές προγραμματισμού αντιπροσωπεύουν τις επιχειρησιακές διαδικασίες για: Τον προγραμματισμό των ποσοτήτων παραγωγής Τις ημερομηνίες Μεγάλο εύρος στρατηγικών Πολλαπλοι τύποι στρατηγικών προγραμματισμού βασισμένες στο περιβάλλον Παραγωγής για αποθήκευση (MTS) Παραγωγής κατά παραγγελία (MTO) Οδηγούμενη από τις εντολές πωλήσεων Καθοριζόμενα υλικά Μαζική εξατομίκευση ενός Εντολές συναρμολόγησης Business Vocabulary PP Page 6-30

31 Στρατηγική Προγραμματισμού για Παραγωγή για Αποθήκευση Ο προγραμματισμός γίνεται με τη χρήση των Ανεξάρτητων Απαιτήσεων Οι πωλήσεις καλύπτονται από τον κατάλογο παραγωγής για αποθήκευση Στρατηγικές -10 Προγραμματισμός Καθαρών Απαιτήσεων -11 Προγραμματισμός Μεικτών Απαιτήσεων -30 Παραγωγή κατά Μέγεθος Παρτίδας -40 Προγραμματισμός με Τελική Συναρμολόγηση Page 6-31

32 Στρατηγική Προγραμματισμού για Παραγωγή κατά παραγγελία Ο προγραμματισμός γίνεται με τη χρήση Παραγγελιών Πελατών Οι πωλήσεις καλύπτονται από παραγωγή κατά παραγγελία Στρατηγικές - 20 Παραγωγή Κατά Παραγγελία - 50 Προγραμματισμός χωρίς Τελική Συναρμολόγηση - 60 Προγραμματισμός με Υλικό Προγραμματισμού Page 6-32

33 Γενικό Πλάνο Χρονοπρογραμματισμού Παραγωγής (MPS) To MPS επιτρέπει σε μία εταιρία να διακρίνει μεθόδους προγραμματισμού μεταξύ των υλικών που επηρεάζουν ισχυρά το κέρδος ή χρησιμοποιούν κρίσιμους πόρους και των υλικών που δεν το κάνουν αυτό Page 6-33

34 Προγραμματισμός Απαιτήσεων Υλικών (MRP) Στο MRP, το σύστημα υπολογίζει τις καθαρές απαιτήσεις ενώ λαμβάνει υπόψη το διαθέσιμο αποθηκευτικό απόθεμα και τις προγραμματισμένες αποδείξεις από την αγορά και την παραγωγή Κατά τη διάρκεια του MRP, προγραμματίζονται όλα τα επίπεδα του καταλόγου των υλικών Η εκροή του MRP είναι μία λεπτομερής παραγωγή και/ή ένα αγοραστικό σχέδιο Επίπεδο λεπτομερούς προγραμματισμού - Κύριες Λειτουργίες - Παρακολούθηση αποθεμάτων καταλόγου - Καθορισμός αναγκών υλικών Ποσότητα - Χρόνος - Δημιουργία εντολών αγοράς ή παραγωγής Business Vocabulary PP Page 6-34

35 Ανεξάρτητη Ζήτηση έναντι Εξαρτημένης Ζήτησης Ανεξάρτητη Ζήτηση Αρχική πηγή της ζήτησης Εξαρτημένη Ζήτηση Η πηγή της ζήτησης προέρχεται από άλλο επίπεδο Business Vocabulary PP Page 6-35

36 Προγραμματισμός Απαιτήσεων Υλικών (MRP) Το MRP χρησιμοποιείται για να διασφαλίσει τη διαθεσιμότητα των υλικών με βάση την ανάγκη που δημιουργείται από το MPS ή το Πρόγραμμα Ζήτησης - 5 Λογικά Βήματα Υπολογισμός Καθαρών Απαιτήσεων Υπολογισμός Μεγέθους Παρτίδας Τύπος Προμήθευσης Προγραμματισμός BOM Explosion/Υπολογισμός μεικτών απαιτήσεων όλων των συστατικών Data Model PP Page 6-36

37 Καθαρές Απαιτήσεις Πρόταση Προμήθευσης Πάγιες Αποδείξεις Πάγιες Εντολές ή Απαιτήσεις Αγοράς Έλλειψη Απαιτήσεις Προγραμματισμένες Ανεξάρτητες Απαιτήσεις, Κρατήσεις, Εντολές Πωλήσεων, κτλ Απόθεμα Απόθεμα Ασφαλείας Business Vocabulary PP Page 6-37

38 Υπολογισμός μεγέθους παρτίδας Στατικός - Βασισμένος σε πάγιες τιμές στο κύριο αρχείο υλικών / Material Master Περιοδικός - Ομαδοποιεί καθαρές απαιτήσεις μαζί από πολλαπλές περιόδους Βέλτιστος - Υπολογίζει το βέλτιστο μέγεθος παρτίδας για αρκετές περιόδους από καθαρές απαιτήσεις Business Vocabulary PP Page 6-38

39 Τύπος Προμήθευσης Εξωτερική Προμήθευση - Αίτηση Αγοράς - Εντολή Αγοράς - Γραμμή Χρονοδιαγράμματος Εσωτερική Προμήθευση - Προγραμματισμένη Εντολή - Εντολή Παραγωγής - Διαδικαστική Εντολή Screen Diagram Material Business VocabularyPP Page 6-39

40 Προγραμματισμός Πολλαπλού Επιπέδου Προγραμματισμένη Εντολή Αίτηση αγοράς Ημερομηνία Απαιτήσεων Τελειωμένο Προϊόν Συναρμολόγηση 1 Ημιτελειωμένο Αγαθό Πρώτη Ύλη Εξάρτημα Business Vocabulary PP Χρόνος Page 6-40

41 MRP έναντι Προγραμματισμού Βασισμένου στην Κατανάλωση Το εάν ένα υλικό προγραμματίζεται ή όχι με τη χρήση του MRP ή με βάση την κατανάλωση καθορίζεται από τον Τύπο του MRP στην οθόνη MRP1 του κυρίου αρχείου υλικών/material Master MRP PD MRP VSD Εποχιακός MRP Προγραμματισμός Βασισμένος στην Κατανάλωση VB Σημείο Επαναπαραγγελίας VV Βασισμένος στα Προγνωστικά RP Ανεφοδιασμός Screen Diagram Material Business Vocabulary PP Page 6-41

42 Προγραμματισμός Βασισμένος στην Κατανάλωση Σημείο Επαναπαρα γγελίας Μέγε θος Παρτ ίδας Απόθεμα Ασφαλείας Ανεφοδιασμός Χρόνος αναπλήρωσης Page 6-42

43 Εκροή του MRP MRP Εσωτερική Παραγωγή Προμήθευση Εντολές Παραγωγής Προγραμματισμένη Εντολή Μετατροπή σε Εξωτερική Αιτήσεις Αγοράς Εντολές Αγοράς Εντολές Αγοράς Γραμμές Χρονοδιαγράμματος Data Model PP Page 6-43

44 Εντολές, εντολές, εντολές Προγραμματισμένη εντολή (προγραμματισμός) - Μία αίτηση που δημιουργείται στη λειτουργία προγραμματισμού για ένα υλικό στο μέλλον (μετατρέπεται είτε σε εντολή παραγωγής είτε σε εντολή αγοράς) Εντολή Παραγωγής (εκτέλεση) - Μία αίτηση ή μία οδηγία εσωτερικά για την παραγωγή ενός συγκεκριμένου προϊόντος σε ένα συγκεκριμένο χρόνο Εντολή Αγοράς (εκτέλεση) - Μία αίτηση ή μία οδηγία σε έναν πωλητή για ένα υλικό ή μία υπηρεσία σε ένα συγκεκριμένο χρόνο Page 6-44

45 Διαδικασία Εκτέλεσης Κατασκευής Προγραμματισμός Πρόταση Χωρητικότητας Παραγωγής (Προγραμματισμός/Άλλο) Χρονοδιάγραμμα και Έκδοση Διευθέτηση Εντολής Απόδειξη Αγαθών Επιβεβαίωση Ολοκλήρωσης Έγγραφα Κατασκευαστικού Επιπέδου Κυκλοφορία Αγαθών Page 6-45

46 Εντολή Παραγωγής Οι εντολές παραγωγής χρησιμοποιούνται για τον έλεγχο των παραγωγικών λειτουργιών και του σχετιζόμενου κόστους - Οι εντολές παραγωγής ορίζουν τα ακόλουθα: Παραγόμενο Υλικό Ποσότητα Τοποθεσία Χρονική γραμμή Απαιτούμενη εργασία Χρησιμοποιούμενους πόρους Πως διευθετείται το κόστος Page 6-46

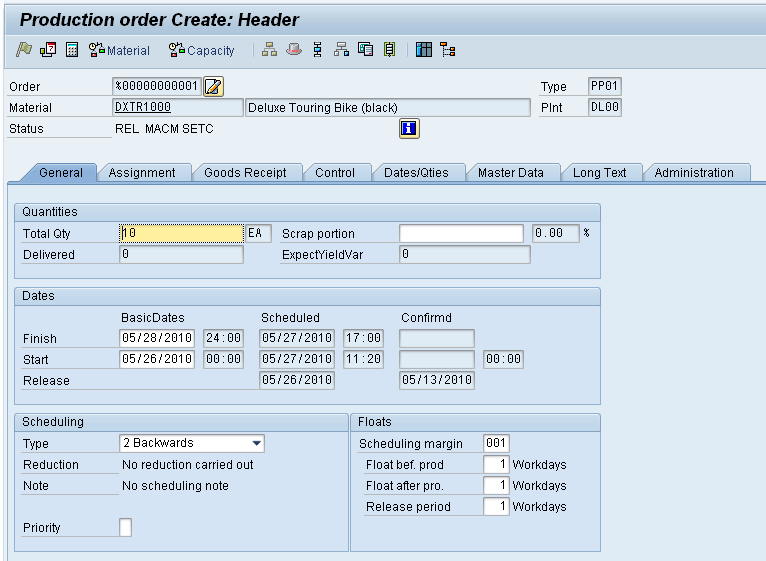

47 Εντολή παραγωγής Πώς Εξαρτήματα Τι Πόσα Χρονική γραμμή Screen Diagram Production Order Page 6-47

48 Χρονοδιάγραμμα Υπολογίζει τις ημερομηνίες παραγωγής και τις απαιτήσεις χωρητικότητας για όλες τις λειτουργίες μέσα σε μία εντολή - Καθορίζει μία Δρομολόγηση Χρονικές γραμμές συγκεκριμένες για τη λειτουργία Σημεία Κατανάλωσης Υλικών - Κύριο Αρχείο Υλικών/Material Master Προγραμματισμός Βασικών Ημερομηνιών των Προγραμματισμένων Εντολών (Προγραμματισμός Κλειδιού Ορίου / Χρόνος Καθυστέρησης) - Κέντρο Εργασίας Τύποι/Formulas Τυπικοί Ενδοεπιχειρησιακοί Χρόνοι Page 6-48

49 Έκδοση 2 διαδικασίες έκδοσης - Επίπεδο Επικεφαλίδας Ολόκληρη η εντολή και όλες οι λειτουργίες διατίθενται για επεξεργασία, στην εντολή δίνεται η κατάσταση REL (ότι εκδόθηκε) - Λειτουργικό Επίπεδο Εκδίδονται οι επιμέρους λειτουργίες μέσα σε μία εντολή Στην εντολή δίνεται η κατάσταση PREL (πριν την έκδοση) Η εντολή λαμβάνει κατάσταση REL μόνο όταν εκδοθεί μέχρι και η τελευταία λειτουργία Αυτόματη έναντι χειροκίνητης Page 6-49

50 Έλεγχος Διαθεσιμότητας Αυτόματος έλεγχος για να προσδιοριστεί το εάν είναι διαθέσιμα τα εξαρτήματα, τα εργαλεία πόρων παραγωγής, ή οι χωρητικότητες σε μία εντολή - Μπορεί να εκτελείται αυτόματα ή χειροκίνητα - Προσδιορίζει τη διαθεσιμότητα στην απαιτούμενη ημερομηνία Δημιουργεί ένα ημερολόγιο διαθεσιμότητας - Παρουσιάζει τα αποτελέσματα του ελέγχου - Λίστα με εξαρτήματα που λείπουν - Κρατήσεις που δε μπορούν να επιβεβαιωθούν Page 6-50

51 Χρονοδιάγραμμα & Έκδοση Ο χρόνος μεταξύ του χρονοπρογραμματισμού και της έκδοσης μιας εντολής χρησιμοποιείται για εταιρικούς ελέγχους και οποιαδήποτε προετοιμασία απαιτείται για την επεξεργασία της εντολής Αφού εκδοθεί μία εντολή, είναι έτοιμη για εκτέλεση, και μπορείτε τώρα: - Να εκτυπώσετε έγγραφα κατασκευαστικού επιπέδου - Να εκτελέσετε κινήσεις αγαθών - Να αποδεχτειτε επιβεβαιώσεις έναντι της εντολής Page 6-51

52 Έγγραφα κατασκευαστικού επιπέδου Τα έγγραφα κατασκευαστικού επιπέδου εκτυπώνονται με την έκδοση της Εντολής Παραγωγής, όπως για παράδειγμα: - Λίστες Λειτουργιών Χρονικά Αποκόμματα, Αποκόμματα Επιβεβαίωσης - Λίστες Εξαρτημάτων Αποκόμματα Απόσυρσης Υλικών, Λίστα Κατανάλωσης - Λίστες PRT Σύνοψη των PRTs που χρησιμοποιούνται και σε ποιες λειτουργίες - Λίστες για Πολλαπλούς Σκοπούς Αποκόμματα Λειτουργικού Ελέγχου, Σύνοψη Αντικειμένου Page 6-52

53 Απόσυρση Υλικών Όταν δημιουργείται μία εντολή παραγωγής, αναφέρει μία λίστα τεχνικών προδιαγραφών (ΒΟΜ) για τον προσδιορισμό των απαραίτητων εξαρτημάτων για την παραγωγή του υλικού Στη συνέχεια, κάνει μία κράτηση για κάθε ένα εξάρτημα Με την έκδοση της εντολής (ή της λειτουργίας), μπορείτε να αποσύρετε τα κρατημένα υλικά από τον αποθεματικό κατάλογο - Η κράτηση ανανεώνεται - Ο αποθεματικός κατάλογος ανανεώνεται - Το κόστος κατανέμεται στην κάθε εντολή ως πραγματικό κόστος Page 6-53

54 Επιβεβαιώσεις Οι επιβεβαιώσεις χρησιμοποιούνται για τον έλεγχο και την παρακολούθηση της προόδου μιας εντολής μέσω του κύκλου παραγωγής της Η επιβεβαίωση μπορεί να γίνει σε επίπεδο λειτουργίας ή εντολής Η ακριβής επιβεβαίωση αμέσως μετά την ολοκλήρωση μιας λειτουργίας είναι απαραίτητη για το ρεαλιστικό προγραμματισμό και έλεγχο παραγωγής Τα δεδομένα που χρειάζονται επιβεβαίωση περιλαμβάνουν τα εξής: Ποσότητες απόδοση, απόρριψη, επανεργασία Δεδομένα δραστηριότητας χρόνος εγκατάστασης, χρόνος μηχανής Ημερομηνίες εγκατάσταση, επεξεργασία, αποσυναρμολόγηση που ξεκίνησε ή τελείωσε Δεδομένα προσωπικού ο υπάλληλος που εκτέλεσε την εργασία, ο αριθμός του εμπλεκομένου υπαλλήλου Κέντρο εργασίας Κινήσεις αγαθών προγραμματισμένες και μη προγραμματισμένες Λόγοι διακύμανσης Χρήση PRT Screen Diagram Confirmations Page 6-54

55 Απόδειξη Αγαθών Η αποδοχή της επιβεβαιωμένης ποσότητας εκροής από την εντολή παραγωγής στο απόθεμα - Αποτελέσματα της Απόδειξης Αγαθών Ανανεώνει την ποσότητα του αποθέματος Ανανεώνει την αξία/τιμή του αποθέματος Αλλάζει η τιμή που αποθηκεύεται για μελλοντική τιμολόγηση Ανανεώνεται η εντολή παραγωγής - Δημιουργούνται 3 έγγραφα Έγγραφο υλικών Έγγραφο λογιστηρίου Έγγραφο ελέγχου Document Flow Page 6-55

56 Διευθέτηση Εντολής Αποτελείται από τη διευθέτηση του πραγματικού κόστους που οφείλεται στην εντολή ενός ή περισσοτέρων αντικειμένων κόστους παραλήπτη - Οι παραλήπτες μπορούν να περιλαμβάνουν: ένα υλικό, ένα κέντρο κόστους, μία εσωτερική εντολή, μία εντολή πώλησης, ένα εγχείρημα, ένα δίκτυο, ένα πάγιο περιουσιακό στοιχείο Παράμετροι για τη Διευθέτηση Εντολής - Προφίλ Διευθέτησης Προσδιορίζει τους παραλήπτες, τους κανόνες διανομής και τη μέθοδος - Δομή Διευθέτησης Προσδιορίζει το πώς τα στοιχεία κόστους χρέωσης κατανέμονται στα στοιχεία διευθέτησης κόστους Κανόνας Διευθέτησης - Κατανέμεται αυτόματα με τη δημιουργία της εντολής, οι παράμετροι χρησιμοποιούνται για τον ορισμό αυτού του κανόνα Περιλαμβάνει έναν ή περισσότερους κανόνες διανομής Οι κανόνες διανομής ορίζουν: το κόστος του παραλήπτη, το μερίδιο διευθέτησης, το είδος της διευθέτησης Page 6-56

57 Διευθέτηση Εντολής Διευθέτηση μιας Εντολής Παραγωγής στο Απόθεμα Η λογιστική εγγραφή του χρέους γίνεται στην Εντολή Παραγωγής με την τιμή του υλικού Η διαφορά μεταξύ της εγγραφής του χρέους και της εγγραφής της πίστωσης καταγράφεται σε ένα λογαριασμό διαφοράς τιμής Υλικό Εντολή Παραγωγής Διαφορά Τιμής Posting Diagram MM Η Τιμή του Υλικού καθορίζεται από την ποσότητα που παράγεται επί τη Συνήθη Τιμή στο κύριο αρχείο υλικών/material Master Page 6-57

58 Διευθέτηση Εντολής Το κόστος που αναλύθηκε - Πρωτογενές Υλικά Εξωτερική Επεξεργασία - Δευτερογενές Παραγωγή, Υλικά, και Διοικητικές Γενικές Δαπάνες Εργασία Αναφορά Ανάλυσης Κόστους - Υπολογισμός και ανάλυση προγραμματισμένου κόστους, επιδιωκόμενου κόστους, και πραγματικού κόστους της εντολής παραγωγής - Υπολογισμός και ανάλυση των διακυμάνσεων Page 6-58

59 Σύνοψη των μοντέλων ARIS (PP) [αριθμός διαφάνειας][τίτλος διαφάνειας][ορισμένο όνομα μοντέλο][επίπεδο αφαίρεσης (1-4)] 6-6 Παγκόσμια Bike Δομή Σχεδιασμού Παραγωγής : «GBI Δομή Παραγωγή " ( 1-3 ) 6-6 Παγκόσμια Bike Inc και η Παγκόσμια Bike Germany GmbH : " GBI οργανογράμματος ΗΠΑ / DE " ( 1-3 ) 6-7 GBI Enterprise Δομή στο SAP ERP ( Logistics ) : " GBI Οργάνωση Συστήματος Μονάδων " ( 1-3 ) 6-8 Data Model PP : " Data Model Προγραμματισμός Παραγωγής " ( 3 ) 6-9 Screen Διάγραμμα Υλικό : Screen Διάγραμμα " Trading Good Basic Data / MMH1 " ( 4 ) 6-14 Business Λεξιλόγιο PP : "Business Λεξιλόγιο PP " ( 3 ) 6-16 Οθόνη Διάγραμμα δρομολόγησης : Screen Διάγραμμα " Αλλαγή δρομολόγησης / CA02 " ( 4 ) 6-17 Οθόνη Διάγραμμα δρομολόγησης : Screen Διάγραμμα " Αλλαγή δρομολόγησης / CA02 " ( 4 ) 6-22 Προγραμματισμός Παραγωγής & Εκτέλεσης : Προστιθέμενη αξία Αλυσίδα Διάγραμμα " GBI_PP " ( 2 ) και Data Model PP 6-23 Οργανόγραμμα GBI ΗΠΑ : "Οργανόγραμμα Παγκόσμια Bike Inc" ( 1-3 ) 6-25 Forecasting : EEPC " Δημιουργία Κατανάλωση αξία των ετοίμων προϊόντων» ( 3 ) και Business λεξιλόγιο PP 6-26 Πωλήσεων και Σχεδιασμού ( SOP ) : EEPC "Δημιουργία Πωλήσεων και Σχέδιο Επιχειρήσεων " ( 3 ) 6-28 διαχείριση της ζήτησης : EEPC "Δημιουργία Πωλήσεων και Σχέδιο Επιχειρήσεων " ( 3 ) Business λεξιλόγιο PP και Data Model PP 6-33 Δάσκαλος Προγραμματισμός Παραγωγής ( MPS ) : EEPC "Run MPS με MRP " ( 3 ) 6-34 Προδιαγραφών Υλικού (MRP ) : EEPC "Run MPS με MRP " ( 3 ) και Business λεξιλόγιο PP 6-38 Υλικό Δάσκαλος: Διάγραμμα Οθόνη " Δημιουργία Trading ΠΡΟΪΟΝΤΑ MRP1 / MMH1 " ( 4 ) και Business λεξιλόγιο PP 6-39 Οθόνη Διάγραμμα Υλικό : Screen Διάγραμμα " Δημιουργία Trading ΠΡΟΪΟΝΤΑ MRP2 / MMH1 " ( 4 ) και Business λεξιλόγιο PP 6-41 Οθόνη Διάγραμμα Υλικό : Screen Διάγραμμα " Δημιουργία Trading ΠΡΟΪΟΝΤΑ MRP2 / MMH1 " ( 4 ) και Business λεξιλόγιο PP 6-45 Βιομηχανία Διαδικασία Εκτέλεσης : Προστιθέμενη αξία Chain " GBI_PP " ( 2 ) και 6 άλλες eepcs 6-47 Screen Διάγραμμα Παραγωγής Παραγγελία : Διάγραμμα Screen "Μετατροπή προγραμματισμένης παραγγελίας / CO04 " ( 4 ) 6-48 Πρόγραμμα: EEPC " Μετατροπή προγραμματισμένης παραγγελίας σε Εντολής Παραγωγής " ( 3 ) 6-49 κυκλοφορίας: EEPC " Μετατροπή προγραμματισμένης παραγγελίας σε Εντολής Παραγωγής " ( 3 ) 6-50 Διαθεσιμότητα : EEPC " Μετατροπή προγραμματισμένης παραγγελίας σε Εντολής Παραγωγής " ( 3 ) 6-53 Υλικό Απόσυρση : EEPC " Τεύχος Προϊόντα σε Εντολής Παραγωγής " ( 3 ) 6-54 Επιβεβαιώσεις : EEPC " Επιβεβαίωση παραγωγής Ολοκλήρωση " Επιβεβαιώσεις ( 3 ) και οθόνη Διάγραμμα 6-55 Παραλαβή Αγαθών : EEPC "Λήψη εμπορεύματα από Εντολής Παραγωγής " ( 3 ) και έγγραφο Flow 6-56 Οικισμός Παραγγελία : EEPC " Settle κόστος της Εντολής Παραγωγής " (3 ) 6-57 απόσπαση Διάγραμμα MM : Πληροφορίες Carrier Διάγραμμα " FI - MM Ένταξη Point " ( 3 ) Επίπεδο αφαίρεσης (1-4) (1) Κύριο επίπεδο (2) Συνοπτικό Επίπεδο (3) Λεπτομερές επίπεδο (4) Επίπεδο εγγράφων Όλα τα κατανεμημένα μοντέλα και τα αντικείμενά τους συνδέονται μεταξύ τους. Αυτό δίνει τη δυνατότητα στο χρήστη του μοντέλου να πλοηγηθεί οριζόντια (μέσω της Ύπαρξης Αντικειμένων) μέσα σε ένα επίπεδο αφαίρεσης και κάθετα (μέσω της Ιεραρχίας Αντικειμένων) μεταξύ των 4 επιπέδων αφαίρεσης. Page 6-59

60 Πληροφοριακά Μοντέλα που Καλύπτουν 4 Επίπεδα Πληροφοριακής Ολοκλήρωσης Εκτέλεση στο SAP ERP Παρουσίαση Μοντέλου στο ARIS παρουσίαση Rolle Process-Owner Παρουσίαση Πάρτε Ρόλους Χρήστη GBI και αλληλεπιδράστε με τις Διαδικασίες GBI μέσω του SAP GUI Οργανωτική Εικόνα (Οργανωτ. Μονάδες/Θέσεις/Ρόλοι/Χρήστης): Επίπεδο Αφαίρεσης (LA) 1 έως 3 διεργασίες Διαδικασίες Εκτελέστε Διαδικασίες GBI: Εικόνα Διαδικασίας, Αλυσίδα Προστιθέμενης Αξίας: LA 1 και 2, Εντολή μίας ολόκληρης μελέτης περίπτωσης, αλυσίδα διαδικασίας οδηγούμενη από τα γεγονότα: LA 3 Διαδικασίες απλής μελέτης περίπτωσης λειτουργίες Λειτουργίες Συναλλαγή GBI: Όλο το περιεχόμενο των μελετών περιπτώσεων άμεσα, Εικόνα Λειτουργίας, Δέντρο Λειτουργίας, LA 1 έως 3 δεδομένα Kunde Anfrage Angebot Kundenauftrag Δεδομένα Δεδομένα Εισροής-Εκροής GBI: Ολόκληρη η ροή αρχείων SAP ERP περιγραφή δομής μάσκας SAP ERP όλα τα κύρια δεδομένα και δεδομένα συναλλαγών SAP ERP, όλες οι οργανωτικές μονάδες SAP ERP Εικόνα Δεδομένων: Διάγραμμα μεταφορέα πληροφοριών LA 3, διάγραμμα μάσκας LA 4, διάγραμμα σχέσης οντότητας LA 3, οργανωτικό διάγραμμα LA 1-3 Page 6-60
