1 Grunnvatn og vatnati lskipun ESB Árni Hjartarson ÍSOR Fagfundur Sam orku Hitaveitur Fráveitur Vatnsveitur Menntaskólinn á Egilsstöðum maí 2009 ÍSLENS KAR ORKURANNSÓKNIR ÁH 1

2 Vatn á Íslandi reiknað sem meðaltal yfir allt landið Vatnsmagn (m) Grunnvatn 100 Jöklar 3040 Stöðuvötn 0.13 Lofthjúpurinn yfir landinu Vatnsföll Frá TJ, ýmsar heimildir Vatnsból og vatnstökumöguleikar ÁH 2

3 Grunnvatnsverkefni sem vatnatilskipunin setur á dagskrá Skilgreining og kortlagning grunnvatnshlota Mat á grunnvatnshlotum (mengunarh ætta, áhrif vatnstöku) Ástandsgreining grunnvatns Skráning vatnsverndarsvæða Skilgreining allra vatnshlota sem nýtt eru eða áætlað er að nota til neysluvatnsöflunar fyrir 50 manns eða ef teki n eru > 10 m 3 á dag að jafnaði Áætlun um eftirlit með vatnafari Túlkun á niðurstöðum mælinga Ítarlegt mat á grunnvatnshlotum sem teljast í hættu ÁH 3

4 - GAGNAGRUNNAR - Vatnsbólaskrá Borholuskrá Efnagreiningagrunnur Vatnsverndarsvæði Vatnafarskort ÁH 4

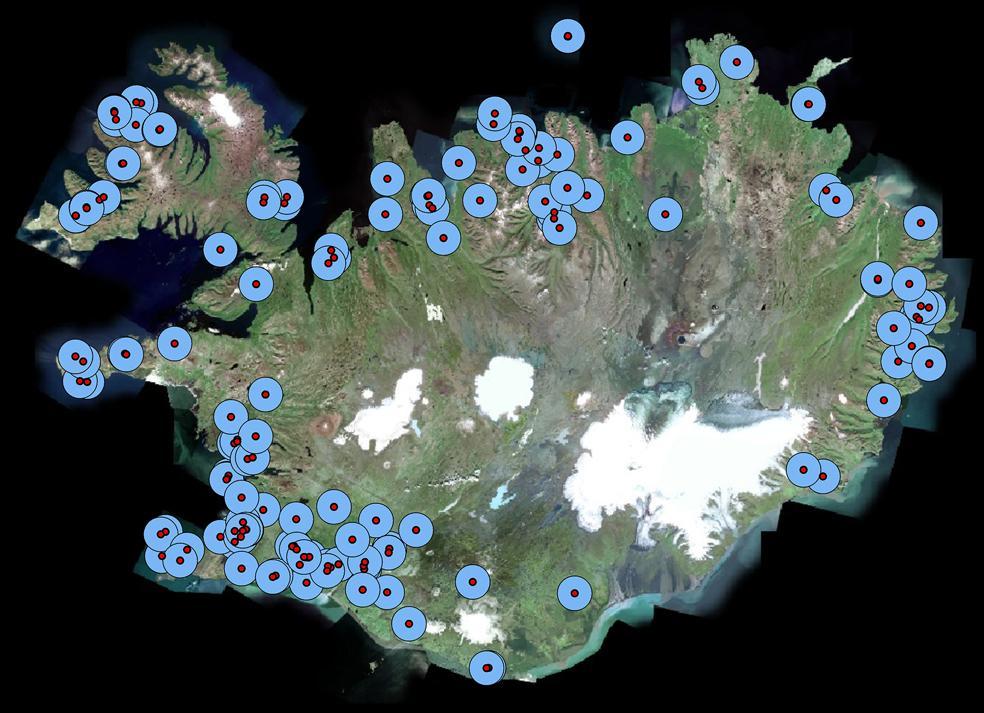

5 Vatnsból í vatnsbólaskrá ÍSOR 2009 ÁH 5

6 Sýnishorn úr Vatnsbólaskrá ÁH 6

7 Heiti vatnsbóls, vatnstökusvæðis X Y Veitur (Aquifer) Afköst l/s Gerð vatnsbóla Veitusvæði Vatnstöku- Hafi. Akranes Óslækur í Akrafjalli Berghlaup 17 Lindir OR Akranes Slaga við Akrafjall Skriður 12 Brunnar OR Akranes Berjadalsá Yfirborðsvatn 80 Hreinsistöð OR ÁH 7

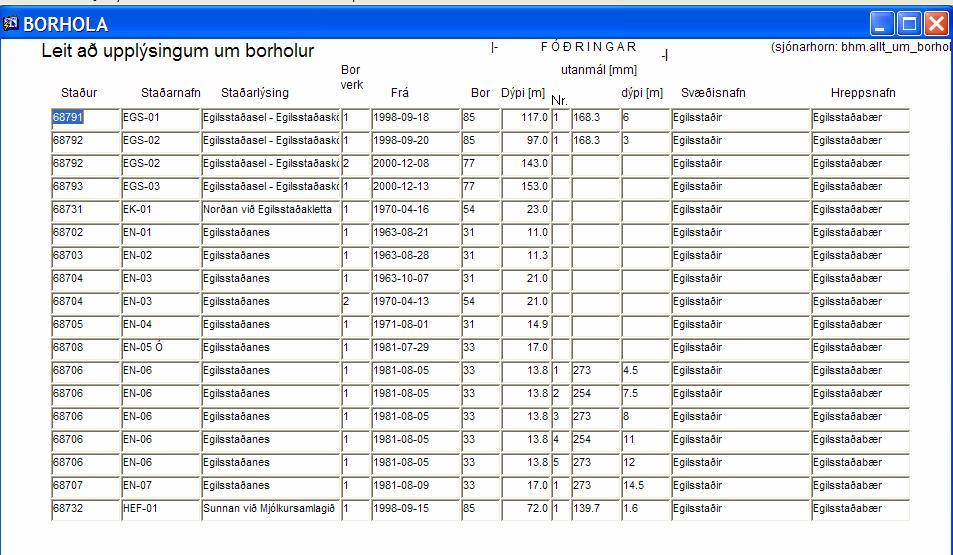

8 Sýnishorn úr borholuskrá ÁH 8

9 Efni Dæmi úr gagnagrunni um efnainnihald vatns (Kaldárbotnar) mg/l ph 8,9 Leiðni Kísill Si 6,27 Klór Cl 10,3 Natríum Na 9,32 Kalsíum Ca 4,71 Magníum Mg 1,76 Kalíum 0,65 Súlfat SO 4 2,0 70 S/cm Járn Fe 0,0018 Flúor F 0,0078 CO 2 18,7 Uppleyst efni alls 56,7 Vatnsból og vatnstökumöguleikar ÁH 9

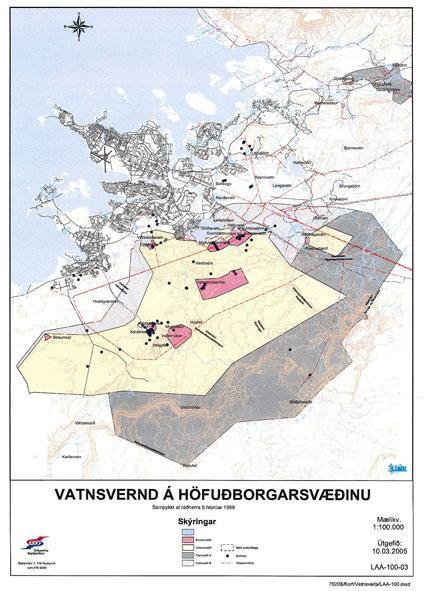

10 Úr gagnagrunni ÍSOR um vatnsverndarsvæði ÁH 10

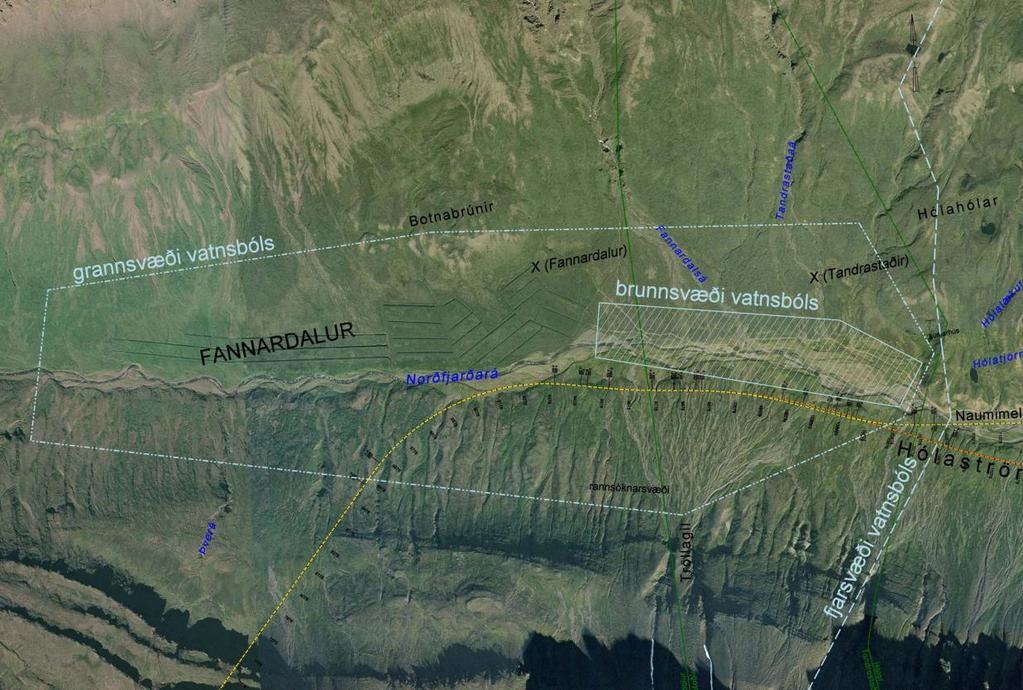

11 Verndarsvæði í Fannardal í Norðfirði ÁH 11

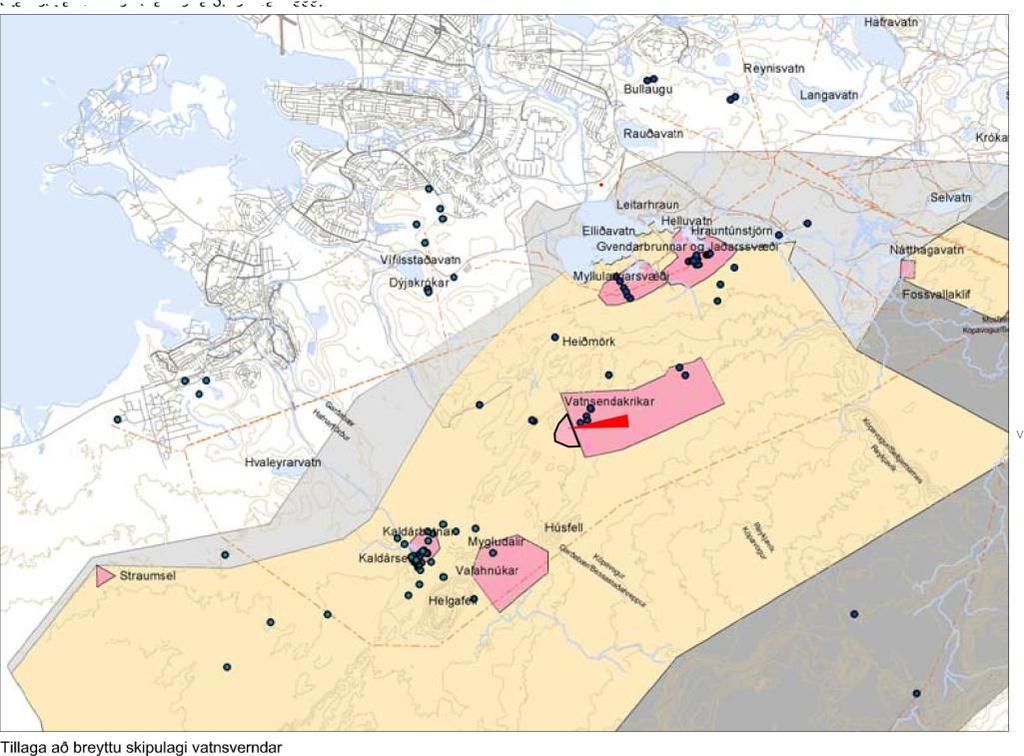

13 ÁH 13

14 ÁH 14

15 Vatnshlot - Grunnvatnsstraumur ÁH 15

16 ÁH 16

17 ÁH 17

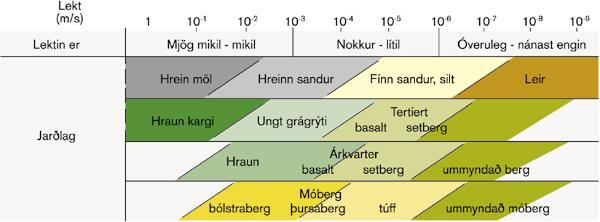

18 Lekt íslenskra jarðefna Vatnsból og vatnstökumöguleikar ÁH 18

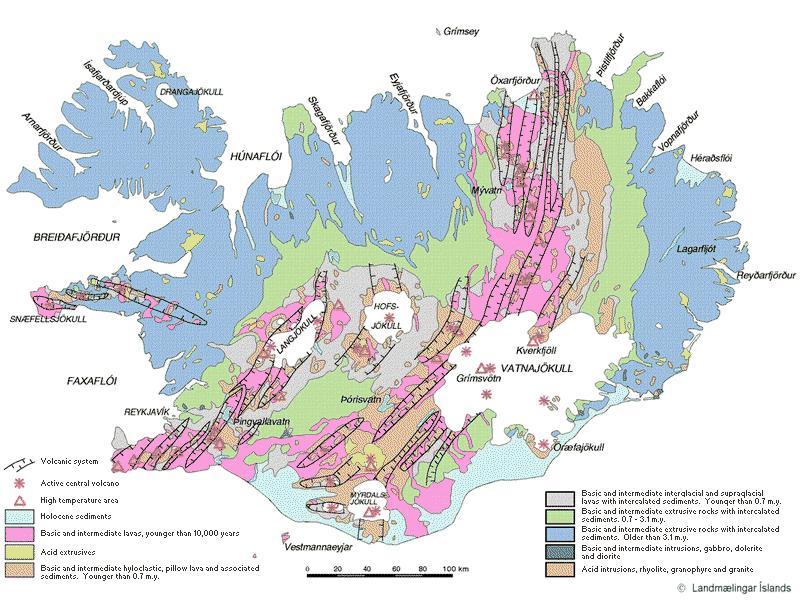

19 Vatnsból og vatnstökumöguleikar ÁH 19

20 Stórar lindir og lindasv æði Lindasvæði 5 m 3 /s Lindasvæði 1-5 m 3 /s Vatnsból og vatnstökumöguleikar ÁH 20

21 Stærstu lindasvæði Íslands Nr. Lindasvæði Rennsli m³/s Flatarm. km² Veitir 1 Þingvallavatn 85 5 Sprungur, hraun 2 Brúará Hraun, móberg 3 Eldvatn í Meðallandi Hraun 4 Mývatn 32 7,5 Sprungur, hraun 5 Haukadalur Grágrýti 6 Hraunfossar-Húsafell Hraun 7 Rangárvellir Hraun 8 Lón í Kelduhverfi 19 3,5 Sprungur 9 Svartá við Vaðöldu 18 2,5 Hraun, grágrýti 10 Rangárbotnar 15 3 Hraun 11 Suðurá, Bárðardal 15 7 Hraun Vatnsból og vatnstökumöguleikar ÁH 21

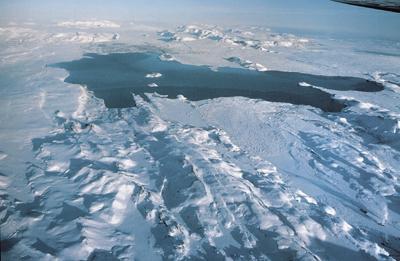

22 Stærsta lindasvæðið Vatnsból og vatnstökumöguleikar ÁH 22

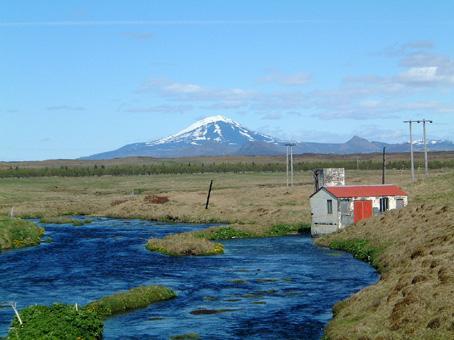

23 Afrennsli grunnvatns Heildarafrennsli grunnvatns 1000 m 3 /s Þar af í byggð 400 m 3 /s ÁH 23

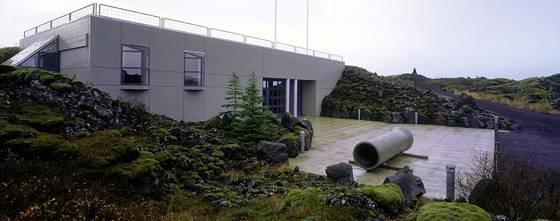

24 Vatnsveitur Á gosbeltum landsins og hraunasvæðum sækja flestar byggðir neysluvatn sitt til hrauna eða sprungusvæða. Gvendarbrunnahús í Heiðmörk ÁH 24

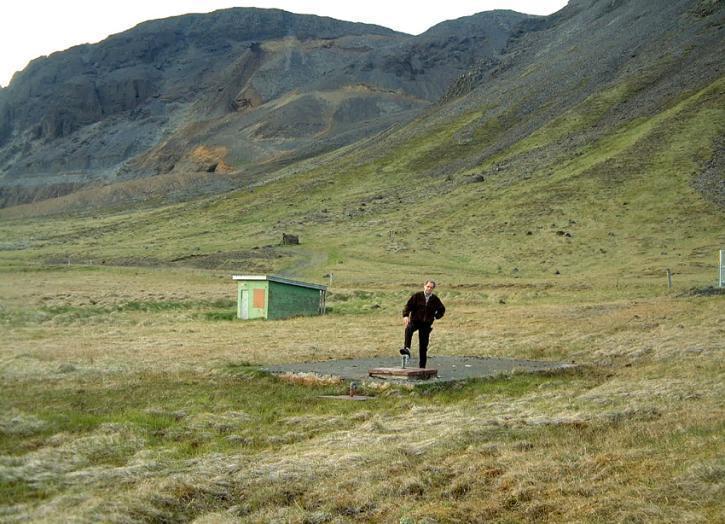

25 Grágrýtis- og móbergssvæðin Á grágrýtis- og móbergssvæðunum eru vatnsból oft í lindum sem koma úr vatnsgæfum jarðmyndunum í berggrunni ellegar í holum sem boraðar hafa verið í þær. Djúpidalur undir Ingólfsfjalli ÁH 25

26 Lekur blágrýtisstafli Víða á Vestfjörðum þar sem tertíeri blágrýtisstaflinn hefur umtalsverða lekt fæst neysluvatn úr lindum sem spretta úr berginu og úr borholum í berggrunni. Á örfáum stöðum öðrum hafa verið gerð vatnsb ól sem nýta vatn úr blágrýtinu svo sem á Akureyri. ÁH 26

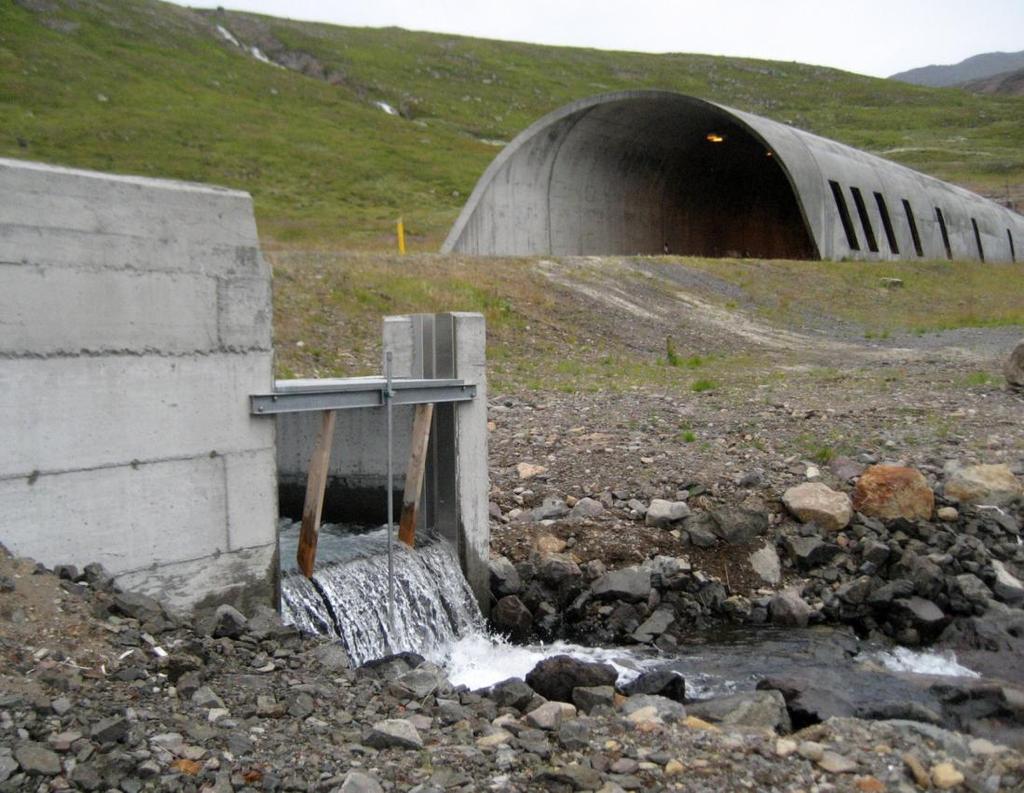

27 Grunnvatn streymir úr Breiðadalsg öngum ÁH 27

Þétt blágrýtissvæði Þar sem berggrunnur er þéttur, svo sem títt er á hinum tertíeru svæðum landsins, Austf jörðum, Eyjafjarðarsvæðinu, víða á Vestfjörðum og

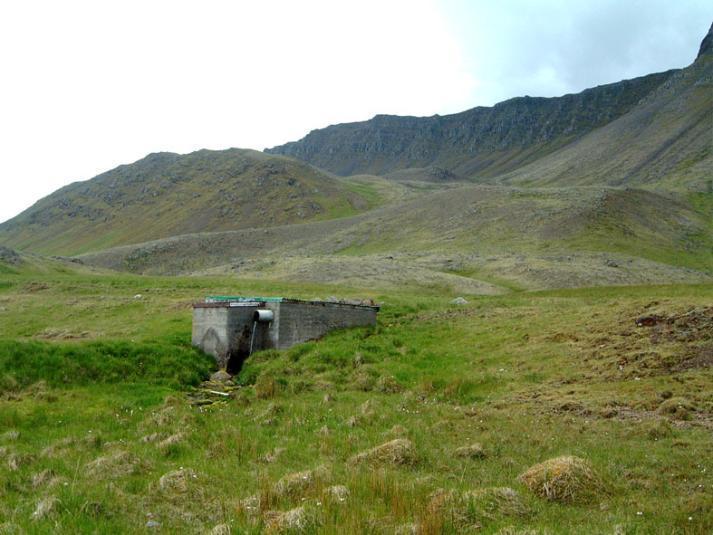

28 Þétt blágrýtissvæði Þar sem berggrunnur er þéttur, svo sem títt er á hinum tertíeru svæðum landsins, Austf jörðum, Eyjafjarðarsvæðinu, víða á Vestfjörðum og fleiri stöðum, er neysluvatn sótt til lausra jarðlaga svo sem í áreyrar, urðir, skriður og jafnvel jökulruðning Safnbrunnur í Óslæk hjá Pyttum í Akrafjalli ÁH 28

29 Hreinsistöðvar Á örfáum stöðum er vatnsgæfar jarðmyndanir ekki að f inna, hvorki í berggrunni né lausum jarðlögum. Þar hefur orðið að grípa til hreinsunar á yfirborðsvatni. ÁH 29

30 Jarðfræðileg gerð vatnsb óla Jarðmyndun Sprungusvæði Gjár Hraun Grágrýti Bólstraberg Blágrýti Áreyrar Berghlaupsurð Jökulurð Hreinsað yfirborðsvatn Óhreinsað yfirborðsvatn Dæmi Reykjavík Vatnsv. Suðurnesja Þorlákshöfn Sandgerði Ólafsvík Akureyri Egilsstaðir Breiðdalsvík Eskifjörður (að hluta) Seyðisfjörður Vatnsból og vatnstökumöguleikar ÁH 30

31 Vatnsveitur með yfir 1000 manns á kerfinu Reykjavík, Seltjarnarnes Mosfellsbær Akranes Borgarnes Snæfellsbær Stykkishólmur Ísafjörður, Hnífsdalur Sauðárkrókur Siglufjörður Ólafsfjörður Dalvík Akureyri Húsavík Egilsstaðir Neskaupstaður Höfn Vestmannaeyjar Selfoss Hveragerði Þorlákshöfn Grindavík Sandgerði Garður Reykjanesbær Hafnarfjörður Kópavogur, Garðabær, Álftanes Vatnsból og vatnstökumöguleikar ÁH 31

32 Vatnsveitur með yfir 1000 manns á kerfinu Vatnsból og vatnstökumöguleikar ÁH 32

33 Kaldavatnsnotkun á Íslandi Vatnsnotandi Almannaveitur 2,6 Fiskeldi 2,1 Hitaveitur (varmaskiptar) 0,8 Stóriðja 0,5 Einkaveitur 0,2 ALLS 6,2 Magn (m 3 /s) 2003 Magn (m 3 /s) 2009 ÁH 33

34 98% af neysluvatni Íslendinga er grunnvatn að uppruna 2% er hreinsað yfirborðsvatn Vatnsból og vatnstökumöguleikar ÁH 34

35 KÆRAR ÞAKKIR
