CTG-1 CTG-2 CTG-1 CTG-2. CTG-x-200 CTG-x-300 CTG-x-400 CTG-x-L/Cr x je 1 ili 2

Transcript

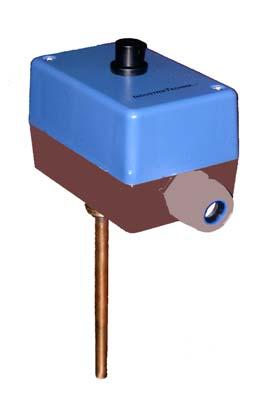

1 CEVNI TERMOSTAT GRANI^NI tip: CTG Sertifikat ISO 9001:2000 Cevni termostat - grani~ni sa ru~nim resetom koristi se kao sigurnosni termostat za ograni~enje maksimalne temperature fluida u cevovodima, sudovima, rezervoarima i sl. Pregled tipova Postavna vrednost fiksna 60-6 C Postavna vrednost podesiva C Preklopna diferenca za CTG C Du`ina ~aure L = 70 mm Du`ina ~aure L = 140 mm Opciono: Du`ina ~aure L = 200 mm Du`ina ~aure L = 300 mm Du`ina ~aure L = 400 mm ^aura od ner aju}eg ~elika Tehni~ki podaci * Maksimalni priklju~ni napon : * Max. ja~ina struje : * Tip termostata : * Tip reseta : * Stepen mehani~ke za{tite : * Nazivni pritisak : * Navojni priklju~ak : * Materijal ~aure CTG-1 CTG-2 CTG-1 CTG-2 CTG-x-200 CTG-x-300 CTG-x-400 CTG-x-L/Cr x je 1 ili 2 220V/50Hz 16A (CTG-1); 10A (CTG-2) Kapilarni, jednostepeni ru~ni IP 54 NP 16 R1/2" mesing [ema elektropovezivanja CTG-1 T CTG-2 Monta`a Cevni termostat - grani~ni, ugra uje se na cevovod ili zid rezervoara na prethodno zavareni naglavak sa navojem R1/2". Zaptivanje navojnog spoja vr{i se teflon trakom. Ku}i{te termostata mo`e da se zaokrene osloba anjem vijka za fiksiranje. Kod horizontalne ugradnje ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Na ve} ugra eni termostat mogu}e je zameniti ku}i{te termostata sa kapilarom bez demonta`e ~aure. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi povezivanja. Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine.

2 Sertifikat ISO 9001:2000 CEVNI TERMOSTAT REGULACIONI Tip: CTR Cevni termostat regulacioni se koristi za dvota~kastu regulaciju temperature fluida u cevovodima, sudovima, rezervoarima i sl. Pregled tipova Regulacioni opseg C Regulacioni opseg C Du`ina ~aure L=140mm Opciono : Du`ina ~aure Du`ina ~aure Du`ina ~aure ^aura od ner aju}eg ~elika L=200mm L=300mm L=400mm CTR-1 CTR-2 CTR-x-200 CTR-x-300 CTR-x-400 CTR-x-L/Cr x je 1 ili 2 Tehni~ki podaci * Priklju~ni napon : * Max. ja~ina struje : * Preklopna razlika * Tip termostata : * Stepen mehani~ke za{tite : * Nazivni pritisak : * Navojni priklju~ak : * Materijal ku}i{ta * Materijal ~aure: 24Vac-220Vac 10 (1,5)A 3 C (CTR-1); 5 C (CTR-2) kapilarni, jednostepeni IP54 NP 16 R1/2" ABS mesing [ema elektropovezivanja Monta`a Cevni termostat - regulacioni, ugra uje se na cevovod ili zid rezervoara na prethodno zavareni naglavak sa navojem R1/2". Zaptivanje navojnog spoja vr{i se teflon trakom. Ku}i{te termostata mo`e da se zaokrene osloba anjem vijka za fiksiranje. Kod horizontalne ugradnje, ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Na ve} ugra eni termostat mogu}e je zameniti ku}i{te termostata sa kapilarom bez demonta`e ~aure. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi povezivanja.

3 CEVNI TERMOSTAT REGULACIONO - GRANI^NI Tip: CTRG-1 Sertifikat ISO 9001:2000 Cevni dvostepeni termostat regulaciono-grani~ni se koristi za dvota~kastu regulaciju temperature fluida, kao i za ograni~enje maksimalne temperature fluida (voda i neagresivne te~nosti) u cevovodima, sudovima, rezervoarima i sl. Termostat je bimetalnog tipa. - Regulacioni opseg: C - Opseg grani~ne vrednosti *: C - Du`ina ~aure termostata L: 120 mm (*) - Termostati koji nose oznaku CTRG-1 imaju mogu}nost pode{avanja grani~ne vrednosti u navedenom opsegu. Tehni~ki podaci * Maksimalni priklju~ni napon: * Maksimalna ja~ina struje kroz kontakte: * Preklopna razlika (regulacioni deo): * Preklopna razlika (grani~ni deo): * Tip termostata: * Tip kontakta: * Tip reseta (regulacioni deo) * Tip reseta ( grani~ni deo ) * Nazivni pritisak: * Navojni priklju~ak: * Materijal ku}i{ta: * Materijal ~aure: * Kablovski uvodnik: 220V / 50Hz 16A 3 C C kapilarni, jednostepeni NC atomatski ru~ni 16 bar 1/2 ABS bakar Pg 11 T [ema elektropovezivanja T Monta`a Cevni termostat se ugra uje na cevovod ili zid rezervoara na prethodno zavareni naglavak sa navojem 1/2". Zaptivanje navojnog spoja vr{i se teflon trakom. Ku}i{te termostata mo`e da se zaokrene osloba anjem vijka za fiksiranje. Kod horizontalne ugradnje, ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Elektropovezivanje se vr{i kablom tipa PPY 5x1.5mm 2 prema prilo`enoj {emi povezivanja.

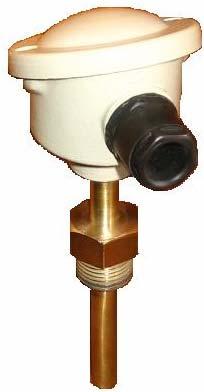

4 CEVNI TEMPERATURNI SENZOR Tip: CTS Sertifikat ISO 9001:2000 Cevni temperaturni senzor se koristi za merenje temperature fluida u cevima,sudovima, rezervoarima, itd. Kao merni element primenjuju se NTC termistor, element pasivnog tipa i Pt-100 termistor element aktivnog tipa. Pregled tipova Du`ina ~aure senzora L= 70mm Du`ina ~aure senzora L=200mm Du`ina ~aure senzora L=300mm Du`ina ~aure senzora L=400mm Du`ina ~aure senzora L=xxxmm Merni element senzora (Pt 100) Navojni priklju~ak i ~aura od ner aju}eg ~elika CTS-1 CTS CTS CTS CTS-1-xxx CTS-1-xxx/Pt CTS-1-xxx/Cr Tehni~ki podaci * Merni element NTC Pt-100 * Merni opseg senzora : * Nominalna otpornost : * Nazivni pritisak : * Stepen mehani~ke za{tite : -50 C +130 C 2k2 ( t=25 C ) NP 16 IP 65 0 C +200 C 100 ( t=0 C) NP25 IP 65 * Navojni priklju~ak : 1/2 1/2 * Materijal ku}i{ta AlSi12 AlSi12 * Materijal ~aure senzora : Ms Č4580 * Kablovska uvodnica Pg 11 Pg 11 * Izlazni signal pretvarača mA * Napon napajanja 5V DC eksterno napajanje 24V DC;50mA Monta`a Cevni temperaturni senzor CTS-1 ugra uje se na cevovod ili sud navijanjem na predhodno zavareni naglavak sa navojem 1/2 (uobi~ajeno mesto ugradnje je na cevnom luku, odnosno, na mestu sa koga }e biti optimalni odziv temperature). Zaptivanje spoja se vr{i teflon trakom. Ku}i{te senzora se mo`e zaokrenuti popu{tanjem vijka na dnu ku}i{ta senzora. Kod horizontalne ugradnje ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane senzora. Na ve} postavljenom senzoru mogu}e je zameniti merni umetak bez demonta`e veze senzor - cev. Elektropovezivanje senzora izvodi se priklju~nim kablom tipa PP/J 2x0,75mm 2 prema prilo`enoj {emi elektropovezivanja. Maksimalna du`ina priklju~nog kabla iznosi 100m.

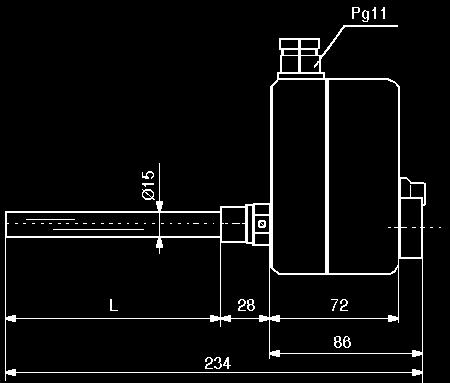

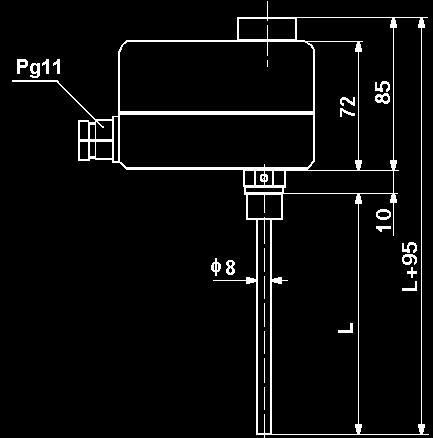

5 Merna skica [ema elektropovezivanja [ema elektropovezivanja CTS-1-XXX/Pt CTS-1-XXX eksterno napajanje 24V DC;50mA izlazni strujni signal 4-20mA NTC 1 2 Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju ocuvanja zivotne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

6 Sertifikat ISO 9001:2000 DETEKTOR ASIMETRIJE MREŽNIH NAPONA tip: DAF - 1 Detektor asimetrije mrežnih napona (faza) DAF-1 omogućava zaštitu trofaznih potrošača od neželjene asimetrije među mrežnim naponima. Tipična primena DAF-1 je zaštita trofaznih asinhronih motora. Sam DAF obezbeđuje automatski start motora nakon postizanja simetrije u mreži, a uz dodatak tastera moguće je obezbediti ručni start u uslovima simetrije mrežnih napona. Princip rada Mrežni naponi U L1,U L2 i U L3 prestavljeni u fazorskom obliku, idealno, imaju izgled simetrične trokrake zvezde čiji je fazorski zbir nula fazor. Zbog nejednakosti modula i uglova fazora u praksi najčešće postoji rezultujući fazor asimetrije Uas. Moduo i ugaona brzina Uas su funkcije vremena. Napon asimetrije Uas ne doprinosi snazi motora i može dovesti do njegovog otkaza. DAF-1 omogućava postavljanje dva granična napona: Uis - napon isključenja motora, i Ust - napon uključenja(starta) motora. Izlazni organ DAF-1 je dvopoložajno rele, stezaljke 7, 8 i 9. Na položaj relea utiču naponi Uas, Ust, Uis, U lmin (granični radni napon detektora) i U L (mrežni napon) i to na sledeći način: a) ako je U L <U Lmin kontakti relea spajaju stezaljke 7 i 8, led dioda sim je ugašena, b) ako je U L >U Lmin i Uas >Uis kontakti relea spajaju stezaljke 7 i 8, led dioda je ugašena, c) ako je U L >U Lmin i Uas <Ust kontakti relea spajaju stezaljke 7 i 9, led dioda je upaljena, d) ako je U L >U Lmin i Ust<Uas <Uis kontakti relea i led dioda zadržavaju predhodno stanje.

7 Tehnički podaci * maksimalni trajni priključni naponi 230 V AC, 50Hz * maksimalna potrošnja 3 VA * temperaturni opseg -10 C do 55 C * U lmin 150 V AC * Ust, Uis podešavanje trimerom od 10 V AC do 60 V AC * (Uis - Ust) minimalno 5 V AC * preklopno rele Imax / Umax 3 A / 250 V AC * max. kašnjenje pri ispadu faze 0..3 sekunde * max. kašnjenje pri promeni Uas od 0 VAC na 70 VAC i Uis = 60 VAC 3 sekunde * montaža na šinu 35 mm * kućište 78x50x108 mm, plastično * stepen mehaničke zaštite kućišta IP 40 * stepen mehaničke zaštite stezaljki IP 20 Elektropovezivanje U cilju dobijanja rezultujućeg napona Uas, mrežni naponi se priključuju na stezaljke uređaja L1, L2 i L3 uređaja. DAF-1 se napaja mrežnim naponom između stezaljki N (neutralni vod) i L (bilo koja od L1, L2, L3). Povezivanje stezaljki 7, 8, 9, 11 i 12 dato je u sledeća dva primera. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo. Kataloški list 05/2007*

8 IZBOR VENTILA Medijum: Vodena para Sertifikat ISO 9001:2000 DIJAGRAM ZA ODRE\IVANJE Kvs VREDNOSTI VENTILA Kvs=1(m /h) Medijum vodena para Protok zasi}ene pare (kg/h) Protok pregrejane pare (kg/h) Pad pritiska Dp (%) v Apsolutni pritisak (bar) Pregrejana za C Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

9 Sertifikat ISO 9001:2000 DIFERENCIJALNI PRESOSTAT ZA VAZDUH Tip: DPV Diferencijalni presostat za vazduh se koristi za registraciju protoka vazduha i rada ventilatora u klima i ventilacionim komorama, detekciju pojave inja na rekuperatorima toplote kao i za indikaciju zaprljanosti filtera za vazduh. Pregled tipova Opseg pode{avanja: Pa, p=20 ± 15% Pa DPV-200 Opseg pode{avanja: Pa, p=20 ± 15% Pa DPV-500 Opseg pode{avanja: Pa, p=100 ± 15% Pa DPV-1000 Tehni~ki podaci Presostat je membranskog tipa. U elektri~nom smislu predstavlja preklopni kontakt sa zadatim histerezisom preklapanja. Maksimalni pritisak: 5 kpa Priklju~ni napon: 24Vac-220Vac Maksimalna ja~ina struje: 0,1A 1,5(0,4)A Tip kontakta: NC/NO (EN1854) Radna temperatura: C Materijal ku}i{ta: Plastika Stepen mehani~ke za{tite: IP 54 [ema elektropovezivanja P Monta`a DPV na ventilator i filter Monta`a Preporu~eni polo`aj za monta`u presostata je vertikalni, tako da mesto priklju~ka cev~ice bude orjentisano na dole. U slu~aju da se presostat instalira horizontalno, setovana vrednost se pove}ava za oko 0,2mbar. Priklju~ak vi{eg pritiska je P1 a priklju~ak ni`eg pritiska P2. Prilikom monta`e, priklju~ak vi{eg pritiska P1 se postavlja ispred filtera i iza ventilatora a priklu~ak ni`eg pritiska P2 iza filtera i ispred ventilatora. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi povezivanja.

10 Mikroprocesorska kontrolna jedinica Tip: DSC-10 Kontrolna jedinica koristi se za upravljanje radom uređaja za održavanje pritiska (DSU) u instalacijama centralnog grejanja sa otvorenim ekspanzionim sudom i pumpom za održavanje pritiska ( diktir sistem ). Obezbeđuje se blokada rada pumpe u slučaju preniskog nivoa vode u ekspanzionom sudu kao i automatsko dopunjavanje ekspanzionog suda iz sistema za dopunu. U slučaju prekida električnog napajanja čuvaju se svi radni parametri, a nakon uspostavljanja napajanja nastavlja se automatski rad. Uređaj je standardno opremljen komunikacionim interfejsom RS 232C a može se, na zahtev, opremiti i interfejsom M-bus, tako da pruža mogućnost eksportovanja svih zadatih parametara, merenih vrednosti i alarmnih stanja, i povezivanje i širi sistem komunikacija. Uređaj može da se modifikuje saglasno tehničkim zahtevima distributera toplotne energije u daljinskom grejanju. Tehnički podaci * Napajanje: mrežno 220V/50 Hz, 4 VA * Displej: alfanumerički 2 16 karaktera * Tastatura: 5 funkcionalnih tastera * Komunikacija: RS 232C, opciono konvertor RS232/M-bus * Analogni ulazi: 4, (4 20 ma) * Digitalni izlazi: 6, (SSR)-220 V/3A * Digitalni ulazi: 2, (beznaponski) * Temperatura ambijenta: (0 70) C * Vlažnost ambijenta: (0 75)% (bez kondenzacije) * Stepen mehaničke zaštite: IP40 (ugradnja u elektro ormar) * Dimenzije: * Montaža: DIN šina 35 mm

11 AUTOMATIKA U FUNKCIJI Fukcionalna šema Šema elektropovezivanja Proizvođač zadržava pravo promene tehničkih karakteristika ili proizvoda bez prethodne najeve. Sva prava zadržana. 05/2008*,, tel: (+381) ; fax: (+381)

12 5 IZBOR VENTILA Medijum: Voda Sertifikat ISO 9001:2000 DIJAGRAM ZA ODRE\IVANJE Kvs VREDNOSTI VENTILA Medijum voda 3 Protok (m /h) Pad pritiska Dp (kpa) v Kvs=1(m /h) Pad pritiska D p (mbar) v x10 Protok (l/h) Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

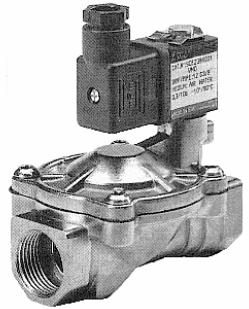

13 Sertifikat ISO 9001:2000 ELEKTROMAGNETNI VENTIL Tip: EMV Elektromagnetni ventili univerzalne namene slu`e za brzo otvaranje - zatvaranje cevovoda u tehnolo{kim i KGH instalacijama. Pregled tipova Za temperaturu fluida do 90 C DN unutra{nji navoj Tip 10 R 3/8" EMV-1-010/N 15 R 1/2" EMV-1-015/N 20 R 3/4" EMV-1-020/N 25 R 1" EMV-1-025/N 32 R 5/4" EMV-1-032/N 40 R 6/4" EMV-1-040/N 50 R 2" EMV-1-050/N Za temperaturu fluida max 130 C (vrela voda) Za temperaturu fluida do 180 C(vrela voda i para) DN unutra{nji navoj Tip 10 R 3/8" EMV-2-010/N 15 R 1/2" EMV-2-015/N 20 R 3/4" EMV-2-020/N 25 R 1" EMV-2-025/N DN unutra{nji navoj Tip 10 R 3/8" EMV-3-010/N 15 R 1/2" EMV-3-015/N 20 R 3/4" EMV-3-020/N 25 R 1" EMV-3-025/N Tehni~ki podaci * Fluid: vazduh, voda, para i drugi neagresivni mediji * Nazivni pritisak: PN 16 * Standardno izvo enje: normalno zatvoren * Napon napajanja: 220V / 50Hz * Na zahtev: 24 / 50Hz * Stepen mehani~ke za{tite: IP 65

14 Sertifikat ISO 9001:2000 ELEKTROMOTORNI POGON VENTILA Tip: EPV 3 Elektromotorni pogon ventila se koristi za impulsno vo enje (trota~kasta regulacija) regulacionih ventila iz serija TV, PV, XPV TVP, PVP i kombi ventila serije KV i KVP. Pregled tipova Maksimalna Maksimalni Vreme Tip sila hod zatvaranja pogona 1500 N 25 mm 60 s EPV 3A 1500 N 40 mm 100 s EPV 3B 2500 N 45 mm 115 s EPV 3C 5000 N 45 mm 85 s EPV 3D 5000 N 65 mm 120 s EPV 3E Dodaci *Prekida~i krajnjih polo`aja : - jedan krajnji polo`aj EPV 3../S - dva krajnja polo`aja EPV 3../SS * Potenciometar za povratni signal polo`aja (1kΩ ) EPV 3../P Tehni~ki podaci * Napon napajanja * Priklju~na snaga : * Stepen mehani~ke za{tite : * Materijal nosa~a pogona : 24VAC/50 Hz 50 W IP 54 AlSi12 Tabela za izbor elektromotornog pogona ventila ( EPV ) u zavisnosti od nazivnog otvora ventila i maksimalno dozvoljene razlike pritisaka ( bar ). Monta`a DN Kvs(m3/h) EPV 3A EPV 3B EPV 3C EPV 3D EPV 3E , , , ,5 12, ,5 7, , ,1 6, , , Izbor pogona na zahtev - prema radnom pritisku - Izvr{iti demonta`u dvodelne spojnice ( 6 ) sa navojnog vretena ( 4 ). - Postaviti elektromotorni pogon na vrat ventila ( 1 ) i fiksirati ga vijcima ( 3 ), koriste}i imbus klju~ OK 5. - Aktivirati ru~ni pogon vijkom kand`aste spojnice pogona i okretanjem to~ka za ru~no pokretanje pogona, dovesti navojno vreteno ( 4 ) u polo`aj da dodirne osovinicu ventila ( 5 ). - Postaviti dvodelnu spojnicu ( 6 ) na osovinicu ventila ( 5 ) i navojno vreteno ( 4 ), tako da `leb spojnice

15 upadne u `leb navojnog vretena. Izvr{iti pritezanje spojnice pomo}u dva vijka M5. Pri tom voditi ra~una da se uzdu`nim `lebom spojnice obuhvati vode}a plo~ica ( 7 ). - Odviti vijak kand`aste spojnice radi prelaska pogona na automatski rad. 1. Vrat ventila 2. Nosa~ pogona 3. Imbus vijak 4. Navojno vreteno 5. Osovinica ventila 6. Dvodelna spojnica 7. Vode}a plo~ica Prilikom isporuke elektromotornog pogona ventila, polo`aj kand`aste spojnice je fabri~ki postavljen u automatski re`im rada. Napomena : - Radi izbegavanja pove}anog prenosa toplote sa ventila na elektromotorni pogon, preporu~uje se horizontalna ugradnja ventila. Monta`a pogona u vertikalnom polo`aju ispod ventila nije dozvoljena. - Navojno vreteno (pozicija 4) u toku eksploatacije najmanje jednom godi{nje podmazati ma{}u na bazi molibden disulfida (MoS2) za temperaturne uslove T 130 C. Elektropovezivanje - Napon napajanja : 24VAC - Izvr{iti elektropovezivanje pogona ventila prema odgovaraju}oj {emi. Priklju~ni kabli je PPY 3x0,75mm 2 za EPV 3, PPY 5x0,75mm 2 za EPV 3/S i PPY 7x0,75mm 2 za EPV 3/SS. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

16 Sertifikat ISO 9001:2000 ELEKTROMOTORNI POGON VENTILA Tip: EPV 32 Elektromotorni pogon ventila se koristi za impulsno vo enje (trota~kasta regulacija) regulacionih ventila iz serija TV, PV, XPV TVP i PVP. Pregled tipova Maksimalna Maksimalni Vreme Tip sila hod zatvaranja pogona 1500 N 25 mm 60 s EPV 32A 1500 N 40 mm 100 s EPV 32B 2500 N 45 mm 115 s EPV 32C 5000 N 45 mm 85 s EPV 32D 5000 N 65 mm 120 s EPV 32E Tehni~ki podaci * Napon napajanja * Priklju~na snaga : * Stepen mehani~ke za{tite : * Materijal nosa~a pogona : 220AC/50 Hz 50 W IP 54 AlSi12 Tabela za izbor elektromotornog pogona ventila ( EPV ) u zavisnosti od nazivnog otvora ventila i maksimalno dozvoljene razlike pritisaka ( bar ). DN Kvs(m3/h) EPV 32A EPV 32B EPV 32C EPV 32D EPV 32E , , , ,5 12, ,5 7, , ,1 6, , , Izbor pogona na zahtev - prema radnom pritisku Monta`a - Izvr{iti demonta`u dvodelne spojnice ( 6 ) sa navojnog vretena ( 4 ). - Postaviti elektromotorni pogon na vrat ventila ( 1 ) i fiksirati ga vijcima ( 3 ), koriste}i imbus klju~ OK 5. - Aktivirati ru~ni pogon vijkom kand`aste spojnice pogona i okretanjem to~ka za ru~no pokretanje pogona, dovesti navojno vreteno ( 4 ) u polo`aj da dodirne osovinicu ventila ( 5 ). - Postaviti dvodelnu spojnicu ( 6 ) na osovinicu ventila ( 5 ) i navojno vreteno ( 4 ), tako da `leb spojnice upadne u `leb navojnog vretena. Izvr{iti pritezanje spojnice pomo}u dva vijka M5. Pri tom voditi ra~una da se uzdu`nim

17 `lebom spojnice obuhvati vode}a plo~ica ( 7 ). - Odviti vijak kand`aste spojnice radi prelaska pogona na automatski rad. 1. Vrat ventila 2. Nosa~ pogona 3. Imbus vijak 4. Navojno vreteno 5. Osovinica ventila 6. Dvodelna spojnica 7. Vode}a plo~ica Prilikom isporuke elektromotornog pogona ventila, polo`aj kand`aste spojnice je fabri~ki postavljen u automatski re`im rada. Napomena : - Radi izbegavanja pove}anog prenosa toplote sa ventila na elektromotorni pogon, preporu~uje se horizontalna ugradnja ventila. Monta`a pogona u vertikalnom polo`aju ispod ventila nije dozvoljena. - Navojno vreteno (pozicija 4) u toku eksploatacije najmanje jednom godi{nje podmazati ma{}u na bazi molibden disulfida (MoS2) za temperaturne uslove T 130 C. Elektropovezivanje - Napon napajanja : 220VAC - Izvr{iti elektropovezivanje pogona ventila prema odgovaraju}oj {emi. Priklju~ni kabli je PPY 4x0,75mm 2. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo. Katalo{ki list 05/2007 *

18 ELEKTROMOTORNI POGON VENTILA Tip : EPV 32N Sertifikat ISO 9001:2000 Elektromotorni pogon ventila EPV 32N-BELIMO se koristi za impulsno vo enje (trota~kasta regulacija) trokrakih i prolaznih regulacionih ventila sa navojnim priklju~kom tipa TVN i PVN i kao elektromotorni pogon regulatora protoka sa integrisanim regulacionim ventilom (kombi ventila) nazivnih pre~nika DN 25 DN40. Pregled tipova Oblast primene Regulacioni ventili - navojni Regulatori protoka sa integrisanim regulacionim ventilom DN 25 DN 40 Tip EPV 32N EPV 32N/K Tehnički podaci * Napon napajanja : * Priklju~na snaga : * Maksimalna sila : * Nazivni hod : * Vreme zatvaranja : * Radna temperatura: * Za{tita : * Ru~ni pogon : * Masa : 220VAC/50 Hz 6 W 1000 (800) N 20 mm 7,5 s/mm, 4,5 s/mm 0 C do 50 C IP 54 Pomo}u imbus klju~a 1,5 kg DN Kvs(m3/h) p(bar) , , , , ,5 Tabelarno su prikazane maksimalno dozvoljene razlike pritisaka za ventile razli~itog nazivnog pre~nika sa elektromotornim pogonom ventila EPV 32N i EPV32N/K. Dimenzije

19 Monta`a 1. Ku}i{te pogona sa konzolom 2. Zabravljiva~ spojnice 3. Spojnica 4. Osovinica ventila 5. Obujmica 6. Navrtka obujmice 7. Regulacioni ventil Postavljanje elektromotornog pogona ventila na ventil vr{i se na slede}i na~in: Spojnicu ventila postaviti u gornji grani~ni polo`aj aktiviranjem ru~nog pogona ventila. Za ru~no pokretanje pogona koristi se imbus klju~ OK5 postavljen u otvor na vrhu pogona. Postaviti pogon ventila na vrat ventila i zategnuti navrtkama M6 obujmicu oko vrata ventila. Simetri~ne zabravljiva~e na spojnici podi}i u krajnji gornji polo`aj. Ru~nim pogonom ventila spustiti spojnicu nani`e dok ~eli~ne ~eljusti unutar spojnice ne obuhvate `leb na osovinici ventila. Nastaviti sa spu{tanjem spojnice do krajnjeg donjeg polo`aja. Izvr{iti zabravljivanje spojnice spu{tanjem dva simetri~na zabravljiva~a u prvobitni (donji) polo`aj. Demonta`a elektromotornog pogona sa ventila vr{i se na slede}i na~in: Odvrnuti navrke M6 sa obujmice i osloboditi obujmicu sa vrata ventila. Podi}i navi{e dva zabravljiva~a spojnice. Pritiskati prstima 2 plasti~na pera koja se nalaze ispod zabravljiva~a spojnice i uz pokrete naginjanja pogona odvojiti ga od osovinice ventila. Elektropovezivanje Napon napajanja je 220V AC Priklju~ni kabli je PPY 4x0,75mm 2 (1m) Elektro povezivanje je u skladu sa prikazanom {emom [ema elektropovezivanja

20 ELEKTROMOTORNI POGON VENTILA Tip : EPV 3N Sertifikat ISO 9001:2000 Elektromotorni pogon ventila EPV 3N-BELIMO se koristi za impulsno vo enje (trota~kasta regulacija) trokrakih i prolaznih regulacionih ventila sa navojnim priklju~kom tipa TVN i PVN i kao elektromotorni pogon regulatora protoka sa integrisanim regulacionim ventilom (kombi ventila) nazivnih pre~nika DN 25 - DN40. Pregled tipova Oblast primene Regulacioni ventili - navojni Regulatori protoka sa integrisanim regulacionim ventilom DN 25-DN 40 Tip EPV 3N EPV 3N/K Tehnički podaci * Napon napajanja : * Priklju~na snaga : * Maksimalna sila : * Nazivni hod : * Vreme zatvaranja : * Radna temperatura: * Za{tita : * Ru~ni pogon : * Masa : 24VAC/50 Hz 3 W 1000 (800)N 20 mm 7,5 s/mm, 4,5 s/mm 0 C do 50 C IP 54 Pomo}u imbus klju~a 1,5 kg DN Kvs(m3/h) p(bar) , , , , ,5 Tabelarno su prikazane maksimalno dozvoljene razlike pritisaka za ventile razli~itog nazivnog pre~nika sa elektromotornim pogonom ventila EPV 3N i EPV3N/K. Dimenzije

21 Monta`a 1. Ku}i{te pogona sa konzolom 2. Zabravljiva~ spojnice 3. Spojnica 4. Osovinica ventila 5. Obujmica 6. Navrtka obujmice 7. Regulacioni ventil Postavljanje elektromotornog pogona ventila na ventil vr{i se na slede}i na~in: Spojnicu ventila postaviti u gornji grani~ni polo`aj aktiviranjem ru~nog pogona ventila. Za ru~no pokretanje pogona koristi se imbus klju~ OK5 postavljen u otvor na vrhu pogona. Postaviti pogon ventila na vrat ventila i zategnuti navrtkama M6 obujmicu oko vrata ventila. Simetri~ne zabravljiva~e na spojnici podi}i u krajnji gornji polo`aj. Ru~nim pogonom ventila spustiti spojnicu nani`e dok ~eli~ne ~eljusti unutar spojnice ne obuhvate `leb na osovinici ventila. Nastaviti sa spu{tanjem spojnice do krajnjeg donjeg polo`aja. Izvr{iti zabravljivanje spojnice spu{tanjem dva simetri~na zabravljiva~a u prvobitni (donji) polo`aj. Demonta`a elektromotornog pogona sa ventila vr{i se na slede}i na~in: Odvrnuti navrke M6 sa obujmice i osloboditi obujmicu sa vrata ventila. Podi}i navi{e dva zabravljiva~a spojnice. Pritiskati prstima 2 plasti~na pera koja se nalaze ispod zabravljiva~a spojnice i uz pokrete naginjanja pogona odvojiti ga od osovinice ventila. Elektropovezivanje Napon napajanja je 24V AC/DC Priklju~ni kabli je PPY 3x0,75mm 2 (1m) Elektro povezivanje je u skladu sa prikazanom {emom [ema elektropovezivanja

22 Sertifikat ISO 9001:2000 ELKTROMOTORNI POGON KLAPNI SA POVRATNOM OPRUGOM Tip: FBF230-T Elektromotorni pogon protivpo`arnih klapni se koristi za otvaranja/zatvaranje protivpo`arnih klapni u instalacijama za ventilaciju i klimatizaciju. Elektromotorni pogon postavlja klapnu u radni polo`aj pri ~emu nate`e ugra enu oprugu. U slu~aju prekida napajanja sila u opruzi vra}a klapnu u po~etnu poziciju. Pogon je opremljen termoelektri~nim dodatkom BAE 72-S koji ima ugra ena dva termi~ka prekida~a. Termi~ki prekida~ T1 prekida napajanje pogona u slu~aju da temperatura ambijenta postigne ili pre e temperaturu od 72 C. Istu funkciju ima i prekida~ T2 s tim {to meri temperaturu u vazdu{nom kanalu. Prekida~ se tu ne mo`e resetovati niti zameniti. U pogon su ugra ena dva mikroprekida~a za signalizaciju krajnjih polo`aja. Me upolo`aj se mo`e o~itati na mehani~kom indikatoru. Pogon se mo`e ru~no okretati i fiksirati u bilo kom polo`aju. Osloba anje mehanizma za fiksiranje se mo`e izvesti bilo ru~no bilo dovo enjem napajanja. Tehni~ki podaci Napon napajanja Snaga el. motora Priklju~ni kabl Ugao rotacije Prekida~ krajnjih polo`aja Smer rotacije Obrtni moment Vreme otvaranja/zatvaranja Nivo buke Indikacija polo`aja Stepen mehani~ke za{tite Radna temperatura Te`ina AC 220 V, 50/60 Hz 8W motor 1 m; 2 x 0.75 mm 2 prekida~ 1 m; 6 x 0.75 mm x SPDT 6(3) A, 250 V AC 5,80 reverzibilanl/r motor 18 Nm, opruga 12 Nm motor 160 s, opruga 16 s max 45 db, opruga 62 db mehani~ka IP C 3,1 kg Monta`a Monta`u izvodi isklju~ivo proizvo a~ protivpo`arnih klapni koji je ve} predvideo potrebno prilago enje za vezu klapne i pogona.

23 Sertifikat ISO 9001:2000 ELEKTROPROVODNA SONDA NIVOREGULATORA Tip: FEL-1 Namenjena je sistemima za detekciju nivoa, prisustva ili odsustva elektroprovodnog fluida. Elektroprovodna sonda i navojni priklju~ak su izra eni od ner aju}eg ~elika i otporni su na dejstvo agresivnih te~nosti. Pregled tipova Du`ina pipka elektrode L=110mm Du`ina pipka elektrode L=xxxmm Tehni~ki podaci Radna temperatura fluida Nazivni pritisak: Stepen mehani~ke za{tite: Navojni priklju~ak: Materijal ku}i{ta: max 90 C max 16 bar IP 65 R1/2 AlSi12 FEL-1 FEL-1-xxx [ema elektropovezivanja Monta`a Elektroprovodna sonda se ugra uje na sudove navijanjem na prethodno zavaren deo cevi ([avna cev, JUS C.B5.225) i naglavak sa navojem R 1/2".Varenje ovih delova se vr{i pod uglom od 30 u odnosu na osu izbu{enog otvora na stranici suda, radi ta~ne detekcije nivoa te~nosti u sudu. Elektropovezivanje sonde izvodi se priklju~nim kablom tipa PP/J 2x0,75 mm², prema prilo`enoj {emi elektropovezivanja. Polo`aj kontakata 1 i 2 je ozna~en na unutra{njoj strani ku}i{ta. Cev R3/4" Naglavak sa navojem R1/2" Skica ugradnje elektroprovodne sonde FEL-1 Ugradbene mere elektroprovodne sonde FEL-2 Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

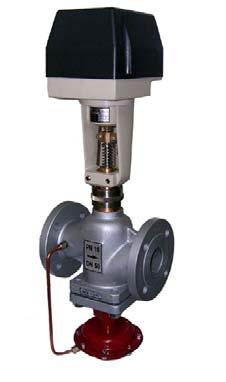

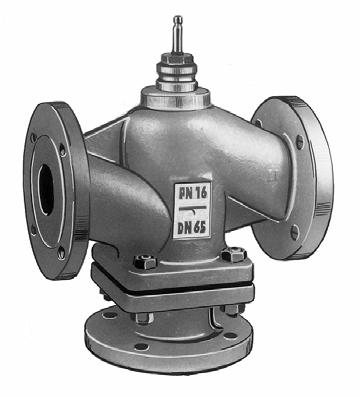

24 TROKRAKI REGULACIONI VENTIL PN16 Tip : TV Sertifikat ISO 9001:2000 Trokraki elektromotorni regulacioni ventili, koriste se za regulaciju protoka fluida. Primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda temperature od 5 C do 140 C. Primenjuju se u skoro svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Trokraki regulacioni ventili primenjuju se kao me{ni ili razdeoni a mogu se koristiti i kao tzv. prebaciva~ki ventili za usmeravanje strujanja fluida sa jednog cevovoda na drugi. Trokraki regulacioni ventili izra uju se sa jednakoprocentnom karakteristikom protoka koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Ku}i{te ventila izra uje se od sivog liva SL 25. Izbor trokrakih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodu) ili izra~unavanjem Kvs vrednosti. Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, TV-015/1 TV-015/1,6 TV-015/2,5 TV-015/4 TV-025/6,3 TV-025/10 TV-032/16 TV-040/25 TV-050/40 TV-065/63 TV-080/100 TV-100/160 TV-125/250 TV-150/330 TV-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200 * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 16 jednakoprocentna C SL 25 (JUS C.J2.020) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 FPM (ISO 1629) Presek

25 Monta`a DN D L z d d k h 1 H Nazivni pre~nik Pre~nik prirubnice Rastojanje izme u prirubnica Broj otvora na prirubnici Pre~nik otvora na prirubnici Podeoni pre~nik Visina od dna do ose Visina sa motorom DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / / 22 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo. Katalo{ki list 04/2005* feniksbb@feniksbb.co.yu

26 NIVOREGULATOR Tip: FNS Sertifikat ISO 9001:2000 Nivoregulator FNS namenjen je odr`avanju nivoa te~nosti u zatvorenim i otvorenim sudovima. Grani~ni nivoi definisani su polo`ajem dava~a nivoa. Tipi~ne primene nivoregulatora su za regulaciju nivoa te~nosti u ekspanzionim sudovima, rezervoarima kondenzata, otvorenim bazenima, dozatorima te~nostima i sli~no. Pregled tipova po broju novia Jednopolo`ajni regulator nivoa Dvopolo`ajni regulator nivoa Pregled tipova po vrsti priklju~enog dava~a nivoa Elektroprovodne sonde za horizontalnu monta`u (FEL-1 Elektroprovodne sonde za vertikalnu monta`u (FEL-1) Nivostat sa horizontalnim plovkom (NHP) Nivostat sa vertikalnim plovkom (NHP) FNS-1/xx FNS-2/xx FNS-x/H FNS-x/V FNS-x/HP FNS-x/VP Tehni~ki podaci * Napon napajanja * Maksimalna potro{nja * Temperaturni opseg * Tip ulaza MIN i MAX - za elektroprovodne sonde: maksimalna otpornost potopljene sonde na 50Hz minimalna dozvoljena otpornost suve sonde na 50 Hz - za nivostate sa plovkom * Maksimalni priklju~ni napon i struja potro{a~a na kontaktima relea (stezaljke 4, 5, 6) * Ku}i{te * Monta`a * Stepen mehani~ke za{tite ku}i{ta * Stepen mehani~ke za{tite stezaljki Princip rada VAC 3.75 VA -10 C do 50 C 5 KΩ 15 KΩ beznaponski kontakt, NO/NC 250 V a.c./3a a.c. plasti~no na {inu 35mm IP 40 IP 20 Dvopolo`ajni nivoregulator Princip rada nivoregulatora bi}e izlo`en na primeru kori{}enja elektroprovodnih sondi kao dava~a nivoa. Tako e, kao dava~i nivoa, mogu se upotrebiti i nivostati sa plovkom, prekida~kog tipa. Oznake L, N i PE na stezaljkama sklopke nivoregulatora, su uobi~ajene slovne oznake za mre`ne priklju~ke faze, nule i za{titnog uzemljenja. PE je zajedni~ka stezaljka za ku}i{ta obe sonde i obavezno je uzemljena. Vrhovi sondi defini{u nivoe i saglasno tome vezuju se na MIN i MAX stezaljke regulatora. Kada nivo provodne te~nosti dostigne vrh sonde priklju~ene izme u stezaljki PE i MAX, obrazuje se strujno kolo naizmeni~ne struje, prvo izme u ove sonde i PE, a zatim i izme u sonde priklju~ene na stezaljku MIN i PE. U ovom stanju, dvopolo`ajno elektromagnetno rele je pobu eno, stezaljke 5 i 6 su spojene, a signalna LED svetli. Ovo stanje odgovara zatvorenom prekida~u. Kada su sonde na suvom, prvo MAX a zatim i MIN, strujno kolo prema PE se prekida, rele je nepobu eno, stezaljke 5 i 4 su spojene i signalna LED ne svetli. Ovo stanje odgovara otvorenom prekida~u. Kontakti ovog relea mogu se iskoristiti za upravljanje nekim elektri~nim pogonom ili za davanje alarma kada se dostigne neki od grani~nih polo`aja.

27 Jednopoložajni nivoregulator U slu~aju da treba izvr{iti signalizaciju dostizanja odre enog nivoa te~nosti, dvopolo`ajni nivoregulator se modifikuje tako {to se stezaljke MIN i MAX spoje i sonda povezuje izme u stezaljki PE i MIN ili MAX. Tada se po dostizanju odre enog nivoa, rele pobudi, stezaljke 5 i 6 su spojene, i signalna LED svetli. Kada je sonda na suvom, rele je nepobu eno, stezaljke 5 i 4 su spojene, i signalna LED ne svetli. N L Pe N L Pe Sl. 1. Regulacija punjenja Sl. 2. Regulacija pra`njenja Monta`a Nivoregulator uspe{no radi sa slede}im dava~ima nivoa: elektroprovodne sonde, (samo za elektroprovodne te~nosti; nisu prihvatljive za dejonizovanu ili destilovanu vodu),slike 1. i 2. sonde sa horizontalnim plovkom NHP-x, slika 3. i sonde sa vertikalnim plovkom NVP-x, slika 4. Sl. 3. Monta`a nivostata sa horizontalnim plovkom Sl. 4. Monta`a nivostata sa vertikalnim plovkom Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

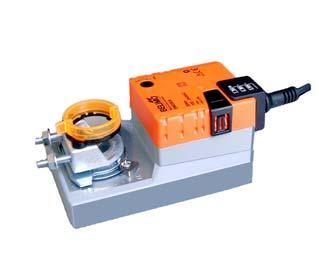

28 ELEKTROMOTORNI Tip : FLM, FSM, FGM Sertifikat ISO 9001:2000 Ovi tipovi elektromotornih pogona koriste se za otvaranje i zatvaranje `aluzina ventilacionih i klima sistema u kanalima popre~nog preseka do 1m 2, tj. obrtnog momenta do 5 Nm (FLM), ili do 4m 2, tj. obrtnog momenta do 20 Nm (FSM), ili do 8m 2, tj. obrtnog momenta do 40 Nm (FGM). Koriste se kao regulacioni pokreta~ `aluzine za trota~kastu regulaciju. Pri izra~unavanju obrtnog momenta potrebnog za pokretanje `aluzine, treba uzeti u obzir popre~ni presek kanala i uslove strujanja vazduha. Prekida~i krajnjih polo`aja (dodatak S1A i S2A) obezbe uju indikaciju jednog ili oba krajnja polo`aja `aluzina. Potencimetar povratnog signala polo`aja (dodatak P1000A) obezbe uje kontinualno o~itavanje polo`aja otvorenosti `aluzine 0-100%. Pregled tipova *napon napajanja 24 V, 50 Hz obrtni moment 5 Nm FLM 24A * napon napajanja 220 V, 50 Hz obrtni moment 5 Nm * napon napajanja 24 V, 50 Hz obrtni moment 20 Nm * napon napajanja 220 V, 50 Hz obrtni moment 20 Nm * napon napajanja 24 V, 50 Hz obrtni moment 40 Nm * napon napajanja 220 V, 50 Hz obrtni moment 40 Nm FLM 220A FSM 24A FSM 220A FGM 24A FGM 220A Dodaci: S1A, S2A - dodatni prekida~ jednog / oba krajnja polo`aja P1000A - potenciometar za povratni signal polo`aja ZG-SM2, ZG-GM2 - pribor za indirektno povezivanje FLM, FSM, FGM pogona na `aluzinu Tehni~ki podaci Funkcija otvaranja ili zatvaranja se realizuje preko regulatora, kontaktorskih elemenata ili ru~nih prekida~a. Smer rotacije se odre uje izbornim prekida~em 0 ili 1 na samom pogonu. Motor je za{ti}en od preoptere}enja i nije potrebna ugradnja grani~nih prekida~a, odnosno, isklju~uje se u krajnjim polo`ajima `aluzine ili samog motora. Deblokiranje prenosnika pogona izvodi se pritiskom na dugme ugra enom na ku}i{u i u tom polo`aju mogu}e je ru~no zaokretanje `aluzine. Pokaziva~ na skali indicira procenat otvorenosti `aluzine. Monta`a Elektromotorni pogon je opremljen univerzalnim priklju~kom za direktno postavljanje na osovinu `aluzine.

29 FLM-24A FLM-220A FSM-24A FSM-220A FGM-24A FGM-220A * Napon napajanja AC 24V, 50/60 Hz DC 24V AC 220V, 50/60 Hz AC 24V, 50/60 Hz DC 24V AC 230 V, 50/60 Hz AC 24 V, 50/60 Hz DC 24 V AC 230 V, 50/60 Hz * Snaga elektromotora 1 W 1,5 W 2 W 2,5 W 4,5 W 4,5 W * Priklju~ni kabl 1 m; 3 x 0.75 mm 2 1 m; 3x0.75 mm 2 1 m; 3x0.75 mm 2 1 m; 3x0.75 mm 2 1 m; 3x0.75 mm 2 1 m; 3x0.75 mm 2 * Obrtni moment 5 Nm 5 Nm 20 Nm 20 Nm 40 Nm 40 Nm * Maks. povr{ina `aluzine 1 m 2 1 m 2 4 m 2 4 m 2 8 m 2 8 m 2 * Osovina `aluzine (6...20)mm (6...14)mm (6...20)mm (6...14)mm ( )mm ( )mm ( )mm ( )mm ( )mm ( )mm ( )mm ( )mm * Vreme otv. / zatv. 150s 150 s 150 s 150 s 150 s 150 s * Ugao rotacije * Smer rotacije reverzibilan polo`aj prekida~a 0 ili 1 reverzibilan polo`aj prekida~a 0 ili 1 reverzibilan polo`aj prekida~a 0 ili 1 reverzibilan polo`aj prekida~a 0 ili 1 reverzibilan polo`aj prekida~a 0 ili 1 reverzibilan polo`aj prekida~a 0 ili 1 * Nivo buke max 35 db max 35 db max 45 db max 45 db max 45 db max 45 db * Indikacija polo`aja ugradnja P1000A (1000Ω) ugradnja P1000A (1000Ω) ugradnja P1000A (1000Ω) ugradnja P1000A (1000Ω) ugradnja P1000A (1000Ω) ugradnja P1000A (1000Ω) * Stepen mehani~ke za{tite IP 54 IP 54 IP 54 IP 54 IP 54 IP 54 * Radna temperatura C C C C C C * [ema povezivanja 3

30 KANALNI HIGROSTAT REGULACIONI Tip : KHR-1 Sertifikat ISO 9001:2000 Kanalni higrostat relativne vlage se koristi za dvota~kastu regulaciju relativne vlage u kanalima za vazduh. Tehni~ki podaci * Maksimalni priklju~ni napon: 220V / 50Hz * Maksimalna ja~ina struje kroz kontakte: 15 A * Preklopna razlika: 5% RV * Regulacioni opseg: % RV * Ta~nost: % RV * Radna temperatura: C * Dozvoljena brzina strujanja vazduha (V): 8 m/s * Vremenska konstanta pri V=2m/s: 120 s * Materijal ku}i{ta: ABS * Materijal ~aure: Ms (niklovan) * Kablovski uvodnik: Pg 11 * Stepen mehani~ke za{tite: IP 20 Monta`a Higrostat se postavlja direktno na kanal na pravoj deonici kanala minimalno 5D kanala od ovla`iva~a, a elektropovezivanje se vr{i prema prilo`enoj {emi kablom tipa PPY 3x0,75mm 2. Kada vrednost relativne vlage ima vrednost ni`u od zadate vrednosti kontakt 1-2 je otvoren dok je u vezi kontakt 1-4.

31 KANALNI TERMOSTAT GRANI^NI tip: KTG Sertifikat ISO 9001:2000 Kanalni termostat - grani~ni sa ru~nim resetom koristi se kao sigurnosni termostat za ograni~enje maksimalne temperature vazduha i neagresivnih gasova u kanalima, klima i ventilacionim komorama i sl. Kanalni termostat - grani~ni je bimetalnog tipa. Pregled tipova postavna vrednost temperature 60-6 C postavna vrednost temperature C du`ina pipka L=220mm du`ina pipka L=450mm KTG-1 KTG-2 KTG-x KTG-x-450 Tehni~ki podaci * Maksimalni priklju~eni napon : * Maksimalna ja~ina struje kroz kontakte : * Tip kontakta : * Tip termostata : * Tip reseta : * Stepen mehani~ke za{tite : * Materijal ku}i{ta termostata : * Materijal ~aure termostata : 220 V, 50 Hz 16 A NC kapilarni, jednostepeni ru~ni IP 50 AlSi12 Ms [ema elektropovezivanja Monta`a ^aura kanalnog regulacionog termostata uvodi se u otvor na kanalu za vazduh, a pri~vr{}ivanje se vr{i pomo}u monta`ne plo~ice direktno na kanal samoreznim vijcima za lim prema prilo`enoj {emi monta`e. Kod horizontalne ugradnje ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Na ve} postavljenom termostatu mogu}e je zameniti merni umetak bez demonta`e ~aure. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi. [ema monta`e Spolja{nji Ø13 Unutra{nji Ø L Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

32 KANALNI TERMOSTAT REGULACIONI tip: KTR Sertifikat ISO 9001:2000 Kanalni termostat - regulacioni koristi se za ograni~enje temperature vazduha i gasova u kanalima, klima i ventilacionim komorama. Pregled tipova * Du`ina pipka L=220mm KTR-1 * Du`ina pipka L=450mm KTR Tehni~ki opis * Regulacioni opseg: C Tehni~ki podaci * Maksimalni priklju~eni napon : * Maksimalna ja~ina struje kroz kontakte : * Preklopna razlika: * Tip kontakta : * Tip termostata : * Tip reseta : * Stepen mehani~ke za{tite : * Materijal ku}i{ta termostata : * Materijal ~aure termostata : 220 V, 50 Hz 16 A 5 C NC kapilarni, jednostepeni automatski IP 50 AlSi12 Ms [ema elektropovezivanja Monta`a ^aura kanalnog regulacionog termostata uvodi se u otvor na kanalu za vazduh, a pri~vr{}ivanje se vr{i pomo}u monta`ne plo~ice direktno na kanal samore`u}im vijcima za lim prema prilo`enoj {emi monta`e. Kod horizontalne ugradnje ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Na ve} postavljenom termostatu mogu}e je zameniti merni umetak bez demonta`e ~aure. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi. Spolja{nji Ø13 Unutra{nji Ø11 [ema monta`e 120 L Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

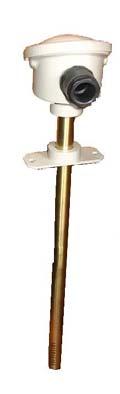

33 KANALNI TEMPERATURNI SENZOR Tip: KTS Sertifikat ISO 9001:2000 Kanalni temperaturni senzor se koristi za merenje temperature vazduha u kanalima, klima komorama i ventilacionim komorama. Pregled tipova Du`ina ~aure senzora L=220mm Du`ina ~aure senzora L=450mm Du`ina ~aure senzora L=xxxmm Merni element senzora (Pt 100) KTS-1 KTS KTS-1-xxx KTS-1-xxx/Pt Tehni~ki podaci * Merni element NTC Pt-100 * Merni opseg senzora : * Nominalna otpornost : * Stepen mehani~ke za{tite : -40 C +60 C 2k2Ω ( t=25 C ) IP 65 0 C +200 C 100 Ω ( t=0 C) IP 65 * Materijal ku}i{ta AlSi12 AlSi12 * Materijal ~aure senzora : Ms Ms * Kablovska uvodnica Pg 11 Pg 11 * Izlazni signal pretvarača mA * Napon napajanja 5V DC eksterno napajanje 24V DC;50mA Monta`a Pipak senzora se uvodi u otvor, dok se senzor, odnosno nosa~ senzora, pri~vr{}uje za kanal vijcima za lim 4mm prema prilo`enoj skici. Senzor je potrebno postaviti u osu strujanja vazduha, na mestu koje daje optimalan odziv temperature. Elektropovezivanje senzora izvodi se priklju~nim kablom tipa PP00 2x0,75mm 2 prema prilo`enoj {emi elektropovezivanja. Maksimalna du`ina priklju~nog kabla iznosi 100m. Kod horizontalne ugradnje, ku}i{te postaviti tako da kablovska uvodnica bude sa donje strane. Na ve} postavljenom senzoru mogu}e je zameniti merni umetak bez demonta`e ~aure.

34 Merna skica Nosa~ senzora 10 otvor φ 13.5 φ otvor φ L Skica polo`aja otvora za monta`u senzora [ema elektropovezivanja [ema elektropovezivanja KTS-1-XXX/Pt KTS-1-XXX eksterno napajanje 24V DC;50mA izlazni strujni signal 4-20mA NTC 1 2 Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju ocuvanja zivotne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

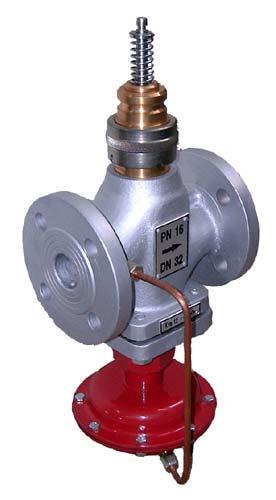

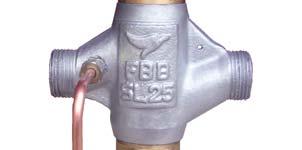

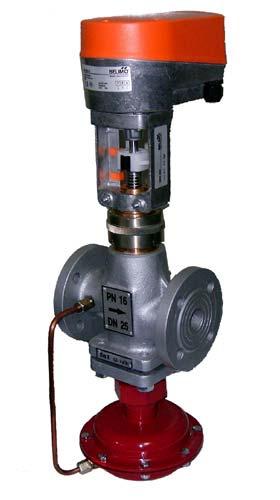

35 Sertifikat ISO 9001:2000 REGULATOR PROTOKA SA INTEGRISANIM REGULACIONIM VENTILOM Tip: KV, KVP Kombi ventil je regulator protoka sa integrisanim regulacionim ventilom namenjen regulaciji i ograničenju protoka vode u sistemima daljinskog grejanja. Kombi ventil se koristi sa elektromotornim pogonima EPV 3N/K-BELIMO i EPV 3B i kontrolisan je pomoću mikroprocesorskih upravljačkih uređaja serije MR Ograničenje i regulacija protoka se vrši delovanjem mehaničkog regulatora protoka bez pomoćne energije i delovanjem integrisanog regulacionog ventila sa elektromotornim pogonom. Kretanje regulacione pečurke određeno je položajem podešavajuće navrtke i kretanjem elektromotornog pogona ventila. Promenom položaja podešavajuće navrtke povećava se ili smanjuje maksimalni protok fluida kroz ventil. Mehanički regulator protoka je pomoću impulsne cevi povezan sa ulaznom granom ventila. Svaka promena pritiska na ulazu u ventil izaziva kretanje membrane i klipa odnosno povećanje ili smanjenje otvora za proticanje fluida. Diferencijalni pritisak kroz ventil iznosi pw = 0,2bar. Pad pritiska na ventilu iznosi: pv = pw + (G/Kvs) 2 a maksimalni pad pritiska na ventilu: pvmax = pw + (Gmax/Kvs) 2. Da bi se obezbedilo pravilno ograničenje protoka, minimalni raspoloživi pad pritiska na ventilu mora biti pv = 0,5 bar. G - protok fluida, Gmax - max. protok fluida Pregled tipova KV ( PN 16 ) KVP (PN 25) DN K vs Hod K (m 3 Oznaka DN vs Hod /h) (mm) (m 3 /h) (mm) Oznaka KV 025/ KVP 025/ KV 032/ KVP 032/ KV 040/ KVP 040/ KV 050/ KVP 050/ KV 065/ KVP 065/ KV 080/ KVP 080/ KV 100/ KVP 100/125 1

36 Tehnički podaci Ventil Nazivni prečnik DN k vs vrednost Min. protok ( m 3 /h ) 0,5 1 1, Maks. protok Faktor kavitacije Z 0,55 0,45 Nominalni pritisak PN (bar) 16 ili 25 Medijum Voda Maks. temperatura medijuma ( C) 120 Način spajanja Prirubnicama Masa ventila ukupna (kg) Materijal tela ventila SL 25 (KV) ili NL 40 (KVP) Materijal zaptivke FKM Materijal pečurke, sedišta, osovina Č.4172 Mehanički regulator Nazivni prečnik DN Efektivna površina ( cm 2 ) Razlika pritisaka kroz regulator ( bar) 10 Materijal membrane NBR Impulsna cev Cu, Ø6 Masa ( kg ) 2 7 Dimenzije DN - Nazivni prečnik H - Visina ventila sa pogonom h 1 - Visina do ose prirubnice L - Rastojanje između prirubnica DN L (mm) h 1 (mm) H (mm)

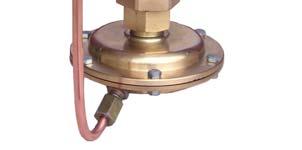

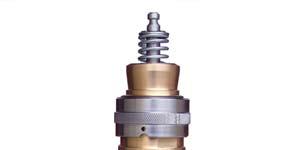

37 Konstrukcija ventila 1. Regulaciona pečurka 2. Sedište ventila 3. Klip mehaničkog regulatora 4. Kućište membrane Elektromotorni pogon Kombi ventil sa pogonom EPV 3N/K Kombi ventil sa pogonom EPV 3B Kao elektromotorni pogoni kombi ventila koriste se dve vrste elektropokretača. Za kombi ventile DN25 do DN40 koristi se elektropokretač EPV 3N/K a za ventile DN50 do DN100 koristi se elektropokretač tip EPV 3B. Izbor elektromotornog pogona DN Pogon EPV 3N/K EPV 3B 3

38 Instalacija Kombi ventil može biti postavljen na napojnom kao i na povratnom vodu primara. Ventil postavljen na napojnom vodu primara Ventil postavljen na povratnom vodu primara Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju ocuvanja zivotne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo. 4

39 Sertifikat ISO 9001:2000 REGULATOR PROTOKA SA INTEGRISANIM REGULACIONIM VENTILOM Tip: KVN, KVNP Kombi ventil je regulator protoka sa integrisanim regulacionim ventilom namenjen regulaciji i ograničenju protoka vode u sistemima daljinskog grejanja. Kombi ventil se koristi sa elektromotornim pogonom EPV 3N/K-BELIMO i upravljan je pomoću mikroprocesorskih upravljačkih uređaja serije MR Ograničenje i regulacija protoka se vrši delovanjem mehaničkog regulatora protoka bez pomoćne energije i delovanjem integrisanog regulacionog ventila sa elektromotornim pogonom. Kretanje regulacione pečurke određeno je položajem podešavajuće navrtke i kretanjem elektromotornog pogona ventila. Promenom položaja podešavajuće navrtke povećava se ili smanjuje maksimalni protok fluida kroz ventil. Mehanički regulator protoka je pomoću impulsne cevi povezan sa ulaznom granom ventila. Svaka promena pritiska na ulazu u ventil izaziva kretanje membrane i klipa odnosno povećanje ili smanjenje otvora za proticanje fluida. Diferencijalni pritisak kroz ventil iznosi pw = 0,2bar. Pad pritiska na ventilu iznosi: pv = pw + (G/Kvs) 2 a maksimalni pad pritiska na ventilu: pvmax = pw + (Gmax/Kvs) 2. Da bi se obezbedilo pravilno ograničenje protoka, minimalni raspoloživi pad pritiska na ventilu mora biti pv = 0,5 bar. G - protok fluida, Gmax - max. protok fluida Pregled tipova KVN ( PN 16 ) KVNP (PN 25) DN K vs Hod K (m 3 Oznaka DN vs Hod /h) (mm) (m 3 /h) (mm) Oznaka 15 1,6 10 KVN 015/1,6 15 1,6 10 KVNP 015/1,6 15 2,5 10 KVN 015/2,5 15 2,5 10 KVNP 015/2, KVN 015/ KVNP 015/4 20 6,3 12 KVN 020/6,3 20 6,3 12 KVNP 020/6, KVN 025/ KVNP 025/8 Dimenzije DN L (mm) h 1 (mm) H (mm) Navojni priključak (col) G3/4 G1 G5/4 * Maksimalna visina sa elektromotornim pogonom za sve tipove ventila iznosi 400 mm.

40 Tehnički podaci Ventil Mehanički regulator Nazivni prečnik DN k vs vrednost 1,6 2,5 4 6,3 8 Minimalni protok (m 3 /h) 0,04 0,08 0,10 0,15 0,20 Maksimalni protok 0,8 1,3 2,1 3,0 3,6 Faktor kavitacije Z 0,60 Nominalni pritisak PN (bar) 16 ili 25 Max. razlika pritisaka kroz ventil (bar) 10 Medijum Voda Maks. temperatura medijuma ( C) 140 Način spajanja Navojni priključak Masa ventila ukupna (kg) ,5 4 Materijal tela ventila SL 25 (KVN) ili NL 40 (KVNP) Materijal zaptivke FPM Materijal pečurke, sedišta, osovina Č.4172, Č.4570 Nazivni prečnik DN Efektivna površina (cm 2 ) 50 Diferencijalni pritisak (bar) 0,2 Materijal membrane EPDM Impulsna cev Cu, Ø6 Instalacija Kombi ventil može biti postavljen u napojnom i povratnom vodu mreže primara. Instalacija ventila u napojnom vodu Instalacija ventila u povratnom vodu Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo, tel. / fax

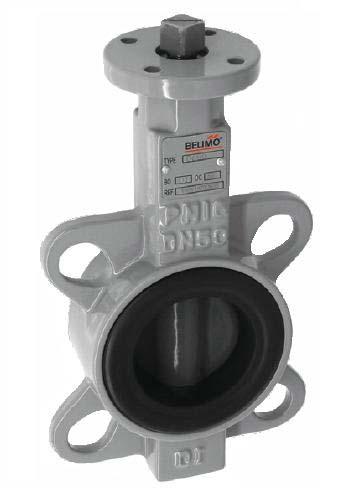

41 LEPTIR VENTIL Tip : LV Sertifikat ISO 9001:2000 Leptir ventil sa elektromotornim pogonom, LV-BELIMO je namenjen za potpuno zatvaranje protoka fluida u sistemima grejanja i klimatizacije. Koristi se za povezivanje i razdvajanje vi{e izvora toplote u sistemu. Odlikuje se velikom Kvs vredno{}u u odnosu na nominalni pre~nik ventila, malim padom pritiska pri potpuno otvorenom ventilu i mogu}no{}u potpunog zatvaranja cevovoda. Povezivanje leptir ventila u cevovod se vr{i izme u prirubnica (ISO ). Pregled tipova DN (mm) K vs (m 3 /h) Tip ventila LV LV LV LV LV LV LV 200 Tehnički podaci Tabela za izbor elektromotornog pogona * Fluid: * Temperatura fluida: * Nazivni pritisak*: * Zatvaranje ventila: * Ugao rotacije zatvara~a: * Materijal ku}i{ta : * Materijal zatvara~a : * Materijal sedi{ta : * Materijal osovinice: * Zaptivka osovinice: Hladna i topla voda -20 C.+100 C PN6; PN16 Potpuno (BN1,DIN3230 T3) 90 Nodularni liv NL40 Plastificirani nodularni liv NL40 EPDM Ner aju}i ~elik O-prsten EPDM * Jedinstveno ku}i{te ventila (isti ventil) se koristi za nazivne pritiske PN6 i PN16. Elektromotorni pogon Tip DN FSR..A-5 FGR..A-5 FGR..A-7 ventila p p p SY2 LV LV LV LV LV LV LV Vrednosti razlike pritisaka su date u (kpa). Ovo su maksimalne vrednosti pri kojima pogon u potpunosti odr`ava ventil zatvorenim. Kao elektropokreta~i leptir ventila koriste se pogoni serije: FSR..A-5, FGR..A-5, FGR..A-7 i SY2 (24V ili 220V).

42 Dijagram za odre ivanje Kvs vrednosti ventila Maksimalna dozvoljena brzina strujanja fluida kroz regulacioni leptir ventil je 4m/s. Dimenzije DN H1 H2 B Dm W min K d - Nazivni pre~nik - Visina do ose ventila - Rastojanje od ose ventila do vrha prirubnice - [irina ventila - Pre~nik prirubnice za vezu sa pogonom - Minimalno udaljenje ose ventila od zida - Podeoni pre~nik otvora na prirubnici - Pre~nik otvora na prirubnici DN H1 H2 B Dm W min PN 6 PN16 (mm) (mm) (mm) (mm) (mm) (mm) K(mm) d(mm) K(mm) d(mm) x x x x x x x x x x x x x x28 Katalo{ki list 11/2007*

43 Sertifikat ISO 9001:2000 MEMBRANSKI KONTAKTNI MANOMETAR Tip: MKM Membranski kontaktni manometar (serija 550) slu`i za merenje, signalizaciju i regulaciju efektivnog pritiska neagresivnih te~nosti i gasova. Pregled tipova Merno -regulacioni opseg Tip ,0 bar MKM ,0 bar MKM ,0 bar MKM ,0 bar MKM-16 Tehni~ki podaci [ema elektropovezivanja * Radna temperatura do +60 C * Prirubnica od ner aju}eg ~elika * Maksimalno el. optere}enje 220V/ 50Hz; 10W MIN MAX Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine.

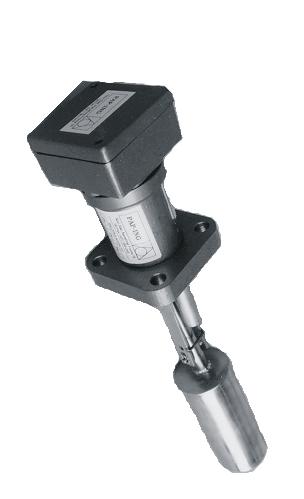

44 Sertifikat ISO 9001:2000 NIVOSTAT SA HORIZONTALNIM PLOVKOM Tip: NHP Nivostat sa horizontalnim plovkom se koristi za signalizaciju i regulaciju nivoa te~nosti u zatvorenim i otvorenim sudovima. Nivostat mo`e raditi u zatvorenim sudovima pod pritiskom do 16bar. Svi delovi su od ner aju}eg ~elika. Prirubnice su prema JUS (NO 65, NO 80), DIN, ANSI ili prema zahtevu. Pregled tipova Prekida~ normalno otvoren ( za nivo te~nosti ispod nivoa montirane sklopke) Prekida~ normalno zatvoren ( za nivo te~nosti ispod nivoa montirane sklopke) Preklopni kontakt Max. priklju~ni napon: 24V/50Hz 220V/50Hz * Tip prirubnice: NO 65 NO 80 3 ANSI 150 ~etvrtasta 92x92 ~etvrtasta 114x114 Tehni~ki podaci * Maksimalna radna temperatura te~nosti 120 C * Maksimalni priklju~ni napon 220V/50Hz * Maksimalna ja~ina struje 1A * Maksimalni dozvoljeni pritisak 16bar * Maksimalno dozvoljena snaga na kontaktima 40VA * Stepen mehani~ke za{tite IP 54 NHP-1- - NHP-2- - NHP-3- - NHP NHP NHP NHP NHP NHP NHP Monta`a \ Sl.2 Monta`a nivostata sa horizontalnim plovkom Sl.3 Gabaritne mere nivostata sa horizontalnim plovkom

45 Sertifikat ISO 9001:2000 ELEKTRONSKI URE\AJ ZA NEPREKIDNO NAPAJANJE ELEKTROMOTORNIH POGONA Tip: NN5000 Ure aj je namenjen za napajanje elektromotornih pogona naizmeni~nim naponom kvadratnog oblika (50Hz) nakon nestanka mre`nog napona. Namenjen je prvenstveno za obavljanje za{titnih funkcija zatvaranja ventila ili `aluzina pri prekidu regularnog elektri~nog napajanja. Ugra ena akumulatorska baterija se u prisustvu elektri~nog napona elektronski kontrolisano puni, a pri prekidu napajanja slu`i kao izvor potrebne struje. Pregled tipova izlazni napon 24 V AC NN 5000 / 2 izlazni napon 220 V AC NN 5000 / 3 Tehni~ki podaci Napon napajanja Priklju~na snaga Temperaturni opseg rada Akumulator NiCd Grani~ni napon pra`njenja akum. Min. struja punjenja akumulatora Max. vreme punjenja akumulatora Min. otpornost potro{a~a Rp Izlazni napon (Rp) Izlazna snaga (Rp) Min. vreme rada (Rp) Max. izlazni napon (Rp = ) U~estanost izlaznog napona Te`ina Dimenzije ({irina, visina, dubina) NN 5000 / V +/- 10%, 50 Hz max 10 W 0 C do 50 C 12 V / 1,2 Ah 9,5V do 10,5 V 50 ma 20 h 24 min. 17,5 W, nomin. 24 W min. 17,5 W, nomin. 24 W 15 min 35 V 50 Hz +/- 10% 2750 g 260 x 155 x 68 mm NN 5000 / V +/- 10%, 50 Hz max 10 W 0 C do 50 C 12 V / 1,2 Ah 9,5V do 10,5 V 50 ma 20 h 2 k min. 190V, nominalno 220V min. 17,5 W, nomin. 24 W 15 min 350 V 50 Hz +/- 10% 2750 g 260 x 155 x 68 mm Re`im rada se indikuje sa dve svetle}e (LED) diode. - Upaljena crvena LED dioda (oznaka MRE@A) ozna~ava prisustvo mre`nog napona. U ovom slu~aju je zelena LED dioda uga{ena. - Upaljena zelena LED dioda (oznaka BATERIJA) ozna~ava da se potro{a~ napaja energijom baterije. U ovom slu~aju je crvena LED dioda uga{ena.

46 Elektro povezivanje Primer zatvaranja ventila ili `aluzine nakon nestanka mre`nog napona. (NN 5000 /2) Primer zatvaranja ventila ili `aluzine nakon nestanka mre`nog napona. (NN 5000 /3)

47 Monta`a Ku}i{te NN 5000 se u~vr{}uje pomo}u 3 zavrtnja Æ 5 mm kroz otvore ispod poklopca ku}i{ta. Priklju~enje ure aja sa mikroprocesorskom jedinicom i elektri~nim pogonima vr{i se elektri~nim provodnikom preseka 3 x 0.75mm2. Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

48 Sertifikat ISO 9001:2000 NIVOSTAR SA PLOVKOM NA KABLU Tip: NVP Nivostat sa plovkom na kablu se koristi za signalizaciju i regulaciju nivoa te~nosti prvenstveno u otvorenim i velikim sudovima bez obzira na zaprljanost te~nosti. Nivostat se montira da slobodno visi iznad te~nosti. Kontakt se zatvara kad plovak pluta ili je potopljen. Pregled tipova Prekida~ normalno otvoren Prekida~ normalno zatvoren Preklopni kontakt NVP NVP NVP Tehni~ki podaci [ema elektropovezivanja *Dozvoljena specif. gustina te~nosti kg/m3 * Standardna du`ina kabla 5 m *Maksimalno dozvoljen napon 230V *Maksimalno dozvoljena struja 1A *Maksimalna temperatura +50 C Kada je iznad fluida *Specifi~na gustina fluida Kg/m3 Kada je u fluidu Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine.

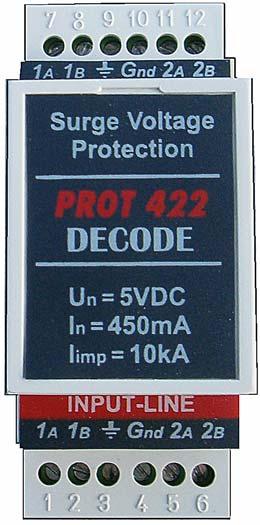

49 Sertifikat ISO 9001:2000 PRENAPONSKA ZAŠTITA Tip: PROT 422 PROT 422 obezbeđuje višestepenu zaštitu RS 422 / 485 signalnih linija (4 žice - 2 parice), sa zajedničkim referentnim potencijalom, od naponskih udara. Razmeštajem prigušnih dioda između svih signalnih žica postignuta je fina zaštita linija, sa brzim odzivom zaštite. Zbog malih kapacitivnosti veza prigušnih dioda sa signalnim žicama, dozvoljene su velike brzine signaliziranja (do 12Mb/s). Korišćenje gasnih odvodnika osigurava veliki kapacitet odvodnih struja. Uređaj predstavlja pasivni element i ne zahteva napajanje. Tehnički podaci * Nominalni napon UN 12 V DC * Maksimalni radni napon Umax 14 V DC * Nominalni napon odvodnika (linija - uzemljenje) Uc 14 V DC * Nominalna struja IN 450 ma (45 C) * Nominalna struja pražnjenja In (8/20) µs (linija-linija) 10 ka * Nominalna struja pražnjenja In (8/20) µs (linija-uzemljenje) 20 ka * Maks. struja pražnjenja Imax (8/20) µs (linija-linija) 10 ka * Maks. struja pražnjenja Imax (8/20) µs (linija- uzemljenje) 20 ka * Ograničenje izlaznog napona na 1kV/µs (linija-linija) < 25 V * Ograničenje izlaznog napona na 1kV/µs (linija-uzemljenje) < 25 V * Vreme odziva (linija-linija) < 500 ns * Vreme odziva (linija-uzemljenje) < 500 ns * Granična frekvencija fg (3dB) 70 MHz * Otpornost putanje 1-2; 5-6; 7-8; 11-12; 3 om * Montaža DIN šina 35 mm * Temperaturni opseg -40 do 85 C * Stepen zaštite IP20 Kataloški list 05/2007*

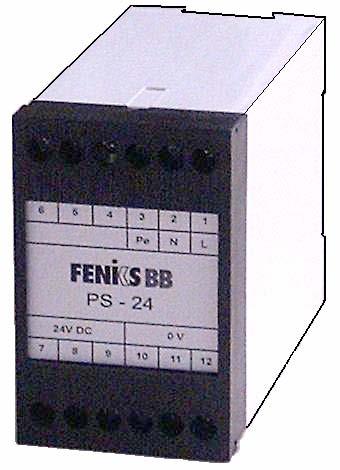

50 UREĐAJ ZA NAPAJANJE tip: PS 24 DC Sertifikat ISO 9001:2000 Uređaj za napajanje PS 24 DC se koristi za napajanje transmitera temperature, pritiska, kao i za napajanje raznih elektronskih uređaja jednosmernim naponom 24V. Tehnički podaci * priključni naponi 230 V AC, 50Hz * izlazni napon 24 V DC * maksimalna izlazna struja 120 ma * osigurač izlaznog napona T 0,2A * temperaturni opseg 0 C do 50 C * montaža na šinu 35 mm * kućište 78x50x108 mm, plastično * stepen mehaničke zaštite kućišta IP 40 * stepen mehaničke zaštite stezaljki IP 20 Elektropovezivanje Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo. ^egarska 16 Kataloški list 05/2007*

51 Sertifikat ISO 9001:2000 PROSTORIJSKI TERMOSTAT REGULACIONI Tip: PTR Prostorijski regulacioni termostat koristi se za regulaciju temperature vazduha prostorije, uklju~enjem ure aja za grejanje ili hla enje u sistemima klimatizacije, ventilacije, grejanja i hla enja. Postavljanje `eljene temperature iz regulacionog opsega vr{i se pomo}u potenciometra sa skalom. Tehni~ki podaci * Maksimalni priklju~ni napon * Max. ja~ina struje * Tip kontakta * Preklopna razlika * Regulacioni opseg * Tip termostata * Stepen mehani~ke za{tite 220 V, 50 Hz 10A NC 2 C C elektronski IP 20 [ema elektropovezivanja 1 2 Monta`a Prostorijski regulacioni termostat PTR-1 u~vr{}uje se na zid pomo}u 2 zavrtnja 4 mm kroz otvore na ku}i{tu. Kroz dno ku}i{ta provla~i se priklju~ni kabl PP/J preseka 2 x 1 mm2 i povezuje prema {emi datoj na slici, a zatim vra}a poklopac. Termostat treba postaviti van direktnog uticaja toplotnih izvora. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi povezivanja. Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

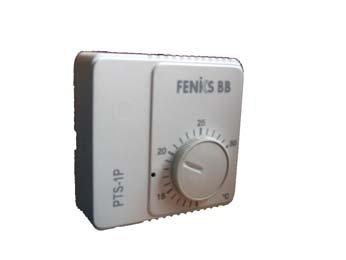

52 PROSTORIJSKI TEMPERATURNI SENZOR Tip : PTS Sertifikat ISO 9001:2000 Prostorijski senzor temperature sa pode{ava~em (PTS-1P) koristi se za merenje i zadavanje `eljene temperature vazduha u prostoriji, samo za merenje temperature (PTS-1) ili samo za zadavanje `eljene temperature (PT-1). Kao merni element temperature primenjuje se NTC termistor pasivnog tipa, ~ime je izbegnuto ograni~enje du`ine priklju~nih kablova. Pode{ava~ omogu}ava promenu zadate temperature u prostoriji u zadatom opsegu. Kao element za zadavanje (pode{avanje) `eljene vrednosti temperature, koristi se potenciometar 10 kω. Pregled tipova Merenje i zadavanje temperature Merenje temperature Zadavanje temperature PTS-1P PTS-1 PT-1 Tehni~ki podaci * Opseg merenja : * Opseg pode{avanja : * Tip senzora: * Nominalna otpornost: * Tip pode{ava~a: * Nominalna otpornost potenciometra: * Stepen mehani~ke za{tite: * Materijal ku}i{ta : -20 C +60 C 10 C +30 C NTC temistor 2k2 ( T=25 C ) potenciometar 10 kω IP 50 ABS - beli Monta`a Podno`je ku}i{ta PTS se u~vr{}uje pomo}u dva vijka Ø4mm kroz postoje}e otvore na dnu kutije. Priklju~ni kabl senzora PP/J 2x0,75mm 2 i PPY 3x0,75mm 2 potenciometra, uvode se u ku}i{te kroz otvor za uvo enje kabla i povezuje prema prilo`enoj {emi elektropovezivanja. Prostorijski senzor temperature treba postaviti van direktnog uticaja toplotnih izvora. 63 [ema elektropovezivanja NTC 10 kω Otvor za uvo enje kabla 1 2 GND Izlaz 5VDC Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

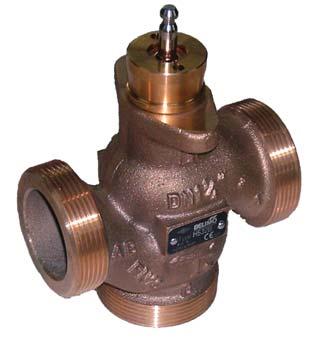

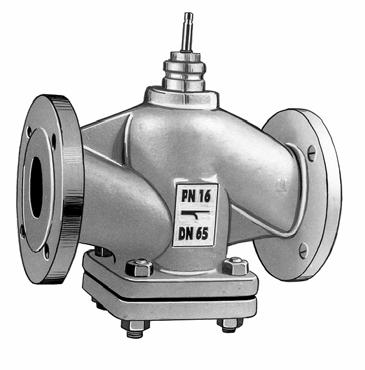

53 PROLAZNI REGULACIONI VENTIL PN16 Tip : PV Sertifikat ISO 9001:2000 Prolazni elektromotorni regulacioni ventili (dvokraki), koriste se za regulaciju protoka fluida kao i za daljinsko zatvaranje cevovoda. Primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda temperature od 5 C do 140 C. Primenjuju se u skoro svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Regulacioni ventili izra uju se sa jednakoprocentnom karakteristikom protoka, koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Izbor prolaznih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodu) ili izra~unavanjem Kvs vrednosti. Zatvaranje ventila vr{i se pri kretanju regulacione pe~urke navi{e zaklju~no sa DN 65, dok se kod ventila ve}ih nazivnih pre~nika zatvaranje vr{i pri kretanju regulacione pe~urke nani`e (slika 1). Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, PV-015/1 PV-015/1,6 PV-015/2,5 PV-015/4 PV-025/6,3 PV-025/10 PV-032/16 PV-040/25 PV-050/40 PV-065/63 PV-080/100 PV-100/160 PV-125/250 PV-150/330 PV-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200 * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 16 jednakoprocentna C SL 25 (JUS C.J2.020) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 FPM (ISO 1629) Presek Slika 1

54 Monta`a Min 200 mm 180 DN Nazivni pre~nik D Pre~nik prirubnice L Rastojanje izme u prirubnica H H Visina sa motorom d h 1 d Visina od dna do ose ventila Pre~nik otvora na prirubnici D I II d k h1 z d k Broj otvora na prirubnici Podeoni pre~nik L DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / / 22 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

55 PROLAZNI REGULACIONI VENTIL-NAVOJNI PN16 Tip : PVN Sertifikat ISO 9001:2000 Prolazni regulacioni ventil sa elektromotornim pogonom koristi se kao izvr{ni organ u regulacionom kolu tako {to na osnovu signala iz regulatora menja polo`aj pe~urke, a time i protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda do temperature od 120 C. Primenjuju se u svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Izra uju se sa jednakoprocentnom karakteristikom protoka koja omogu}ava da jednkim promenama hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ventila je 50. Primenjeni materijali dati su tabelarno. Izbor ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti ili izra~unavanjem Kvs vrednosti. Tehnički podaci i pregled tipova * Fluid: * Temperatura fluida: * Nazivni pritisak: * Karakteristika ventila: * Hod: * Materijal ku}i{ta : * Materijal pe~urke : * Materijal sedi{ta : * Materijal osovinice: * Zaptivka osovinice: Hladna, topla ili vrela voda +5 C.+120 C PN 16 Jednakoprocentna u prolaznom vodu 15mm Crveni liv (Cu Sn5 Pb5 Zn5) Mesing Crveni liv (Cu Sn5 Pb5 Zn5) Ner aju}i ~elik O prsten EPDM DN K vs Hod (mm) (m 3 /h) (mm) Tip PVN-15/1 15 1,6 15 PVN-15/1,6 15 2,5 15 PVN-15/2, PVN-15/4 20 6,3 15 PVN-20/6, PVN-25/ PVN-32/ PVN-40/25 Konstrukcija ventila 1. Zaptivni set 2. Osovinica 3. Regulaciona pe~urka 4. Sedi{te ventila 5. Ku}i{te ventila 6. Slepa navrtka

56 Dimenzije DN - Nazivni pre~nik B 1 - Visina do ose ventila L - Rastojanje izme u navojnih priklju~aka G - Navoj na ventilu DN Mere na ventilu (mm) Priklju~ak na holenderu (mm) L B 1 H G R /8" 1/2" /4" 3/4" /2" 1" " 11/4" /4" 11/2" Monta`a Prilikom povezivanja ventila uskladiti smer strelice na ventilu sa smerom kretanja fluida. Povezivanje ventila u instalaciji vr{i se pomo}u holendera koji se isporu~uju uz ventil. Elektromotorni pogon Ventil - navojni sa pogonom EPV 3N Ugradbene mere pogona EPV 3N Kao elektromotorni pogon ventila koristi se elektropokreta~ EPV 3N-BELIMO.

57 PROLAZNI REGULACIONI VENTIL PN25 Tip : PVP Sertifikat ISO 9001:2000 Prolazni elektromotorni regulacioni ventili (dvokraki), koriste se za regulaciju protoka fluida kao i za daljinsko zatvaranje cevovoda. Primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda temperature od 5 C do 140 C. Primenjuju se u skoro svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Regulacioni ventili se izra uju sa jednakoprocentnom karakteristikom protoka, koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Izbor prolaznih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodu) ili izra~unavanjem Kvs vrednosti. Zatvaranje ventila vr{i se pri kretanju regulacione pe~urke navi{e zaklju~no sa DN 65, dok se kod ventila ve}ih nazivnih pre~nika zatvaranje vr{i pri kretanju regulacione pe~urke nani`e (slika 1). Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, PVP-015/1 PVP-015/1,6 PVP-015/2,5 PVP-015/4 PVP-025/6,3 PVP-025/10 PVP-032/16 PVP-040/25 PVP-050/40 PVP-065/63 PVP-080/100 PVP-100/160 PVP-125/250 PVP-150/330 PVP-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200: * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 25 jednakoprocentna C NL 40 (JUS C.J2.022) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 FPM (ISO 1629) Presek Slika 1

58 Monta`a Min 200 mm 180 DN Nazivni pre~nik D Pre~nik prirubnice L Rastojanje izme u prirubnica H H Visina sa motorom d h 1 d Visina od dna do ose ventila Pre~nik otvora na prirubnici D I II d k h1 z d k Broj otvora na prirubnici Podeoni pre~nik L DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / 22 8 / / 27 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

59 SPOLJA[NI TEMPERATURNI SENZOR Tip : STS Sertifikat ISO 9001:2000 Spoljašni temperaturni senzor se koristi za merenje temperature spoljašnjeg vazduha u sistemima grejanja, ventilacije i klimatizacije. Kao merni element koristi se NTC termistor (pasivni element). Tehnički podaci * Merni opseg : * Tip senzora : * Nazivni otpor : * Materijal ku}i{ta : * Stepen mehani~ke za{tite : C NTC termistor ( SIEMENS ) 2k2 ( t=25 C ) AlSi12 IP 65 Šema elektropovezivanja NTC 1 2 Monta`a 58 Ugradbeni vijci Spolja{nji temperaturni senzor se u~vr{}uje na fasadni zid pomo}u dva vijka Ø4mm kroz otvore na dnu siluminskog ku}i{ta senzora. Povezivanje senzora vr{i se priklju~nim kablom PP00 2x0,75mm 2 prema prilo`enoj {emi elektropovezivanja. Pomo}u odvija~a skinuti pa`ljivo poklopac sa senzora. Kroz PG uvodnicu provu}i priklju~ni kabl, izvr{iti povezivanje, a zatim vratiti poklopac. Maksimalna du`ina priklju~nog kabla iznosi 100m. Po pravilu senzor treba postaviti na severnu stranu objekta, na mesto zaklonjeno od direktnog zračenja sunca ili drugog izvora toplote na visini min 2.5m. U slu~aju objekta sa odvojenim grejnim krugovima senzor pridru`iti pripadaju}em grejnom krugu Ø4.4 Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju ocuvanja zivotne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo Ni{

60 Sertifikat ISO 9001:2000 TERMOSTAT ZA ZA[TITU OD SMRZAVANJA Tip: TMR Termostat za za{titu od smrzavanja se primenjuje u sistemima ventilacije i klimatizacije kao za{tita od mogu}eg smrzavanja vode u greja~ima pri niskim temperaturama. Pregled tipova Du`ina kapilare 3m Tip reseta - automatski Du`ina kapilare 6m Tip reseta - automatski Du`ina kapilare 6m Tip reseta - ru~ni TMR-3/A TMR-6/A TMR-6 Tehni~ki podaci Osetni element (kapilara) je razli~itih du`ina u zavisnosti od tipa i omogu}ava postavljanje po celom proto~nom preseku i za{titu od smrzavanja u bilo kojoj ta~ki. Ako bilo kojih 30 cm osetnog elementa registruje temperaturu ni`u od postavne, kontakt }e "otvoriti". * Opseg pode{avanja 1 : C * Radna temperatura: C * Priklju~ni napon: 24Vac-220Vac * Maksimalna ja~ina struje kroz kontakte:15 (8) A * Tip kontakta: NC/NO * Tip termostata: kapilarni * Stepen mehani~ke za{tite: IP 40 * Materijal ku}i{ta: Polistiren Elektro povezivanje Elektro povezivanje se vr{i na osnovu prilo`ene {eme elektropovezivanja, kablom tipa PPY 3x0,75mm 2. Crveni i beli kontakt su u spoju za temperature ve}e od postavne. Za temperature manje od postavne u spoju su crveni i plavi kontakt. [ema elektropovezivanja Crvena Plava Bela 1 Prepodešen na +5 C

61 Monta`a Termostat se montira na zid komore, a osetni element (kapilara) se postavlja nepostedno iza grejača gledano u smeru proticanja vazduha kroz greja~. Pode{avanje postavne vrednosti temperature se vr{i okretanjem vijka na gornjoj strani ku}i{ta termostata. Termostat treba da bude postavljen tako da temperatura ambijenta oko ku}i{ta termostata bude uvek vi{a od postavne temperature. Ako temperatura ambijenta padne ispod postavne temperature "meh" }e pre mernog elementa otvoriti. SMER VAZDUHA GREJAČ Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine.

62 TRANSFORMATOR Sertifikat ISO 9001:2000 Tip: TR Koristi se kao izvor naizmeni~nog napona 24 V, za napajanje elektri~nih pokreta~a ventila i `aluzina, kao i za druge sli~ne namene. Pregled tipova Izlazna snaga 75 VA Izlazna snaga 100 VA Izlazna snaga 150 VA Izlazna snaga 200 VA Izlazna snaga 300 VA TR-75 TR-100 TR-150 TR-200 TR-300 Tehni~ki podaci * Priklju~ni napon 220V, 50Hz * Napon sekundara 24V, 50Hz * Izlazna snaga 75 VA 100 VA 150 VA 200 VA 300 VA * Dimenzije (TR-75) (75x66x67) (TR-100) (96x70x83) (TR-150) (96x78x83) (TR-200) (108x80x94) (TR-300) (120x92x105) Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

63 TROKRAKI REGULACIONI VENTIL PN16 Tip : TV Sertifikat ISO 9001:2000 Trokraki elektromotorni regulacioni ventili, koriste se za regulaciju protoka fluida. Primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda temperature od 5 C do 140 C. Primenjuju se u skoro svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Trokraki regulacioni ventili primenjuju se kao me{ni ili razdeoni a mogu se koristiti i kao tzv. prebaciva~ki ventili za usmeravanje strujanja fluida sa jednog cevovoda na drugi. Trokraki regulacioni ventili izra uju se sa jednakoprocentnom karakteristikom protoka koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Ku}i{te ventila izra uje se od sivog liva SL 25. Izbor trokrakih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodu) ili izra~unavanjem Kvs vrednosti. Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, TV-015/1 TV-015/1,6 TV-015/2,5 TV-015/4 TV-025/6,3 TV-025/10 TV-032/16 TV-040/25 TV-050/40 TV-065/63 TV-080/100 TV-100/160 TV-125/250 TV-150/330 TV-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200 * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 16 jednakoprocentna C SL 25 (JUS C.J2.020) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 FPM (ISO 1629) Presek

64 Monta`a DN D L z d d k h 1 H Nazivni pre~nik Pre~nik prirubnice Rastojanje izme u prirubnica Broj otvora na prirubnici Pre~nik otvora na prirubnici Podeoni pre~nik Visina od dna do ose Visina sa motorom DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / / 22 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

65 TROKRAKI REGULACIONI VENTIL-NAVOJNI PN16 Tip : TVN Sertifikat ISO 9001:2000 Trokraki regulacioni ventil sa elektromotornim pogonom koristi se kao izvr{ni organ u regulacionom kolu tako {to na osnovu signala iz regulatora menja polo`aj pe~urke, a time i protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda do temperature od 120 C. Primenjuju se u svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Izra uju se sa jednakoprocentnom karakteristikom protoka za prolazni a linearnom karakteristikom protoka za obilazni vod. Regulacioni odnos ventila je 50. Primenjeni materijali dati su tabelarno. Izbor ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti ili izra~unavanjem Kvs vrednosti. Ventil se koristi isklju~ivo kao me{ni ventil. Tehnički podaci i pregled tipova * Fluid: * Temperatura fluida: * Nazivni pritisak: * Karakteristika ventila: * Hod: * Materijal ku}i{ta : * Materijal pe~urke : * Materijal sedi{ta : * Materijal osovinice: * Zaptivka osovinice: Hladna, topla ili vrela voda +5 C.+120 C PN 16 Jednakoprocentna u prolaznom vodu 15mm Crveni liv (Cu Sn5 Pb5 Zn5) Mesing Crveni liv (Cu Sn5 Pb5 Zn5) Ner aju}i ~elik O prsten EPDM DN K vs Hod (mm) (m 3 /h) (mm) Tip TVN-15/1 15 1,6 15 TVN-15/1,6 15 2,5 15 TVN-15/2, TVN-15/4 20 6,3 15 TVN-20/6, TVN-25/ TVN-32/ TVN-40/25 Konstrukcija ventila 1. Zaptivni set 2. Osovinica 3. Regulaciona pe~urka 4. Sedi{te ventila 5. Ku}i{te ventila

66 Dimenzije DN - Nazivni pre~nik B - Visina do ose ventila L - Rastojanje izme u navojnih priklju~aka G - Navoj na ventilu DN Mere na ventilu (mm) Priklju~ak na holenderu (mm) L B H G R /8" 1/2" /4" 3/4" /2" 1" " 11/4" /4" 11/2" Monta`a Prilikom povezivanja ventila uskladiti smer strelice na ventilu sa smerom kretanja fluida. Povezivanje ventila u instalaciji vr{i se pomo}u holendera koji se isporu~uju uz ventil. Elektromotorni pogon Ventil - navojni sa pogonom EPV 3N Ugradbene mere pogona EPV 3N Kao elektromotorni pogon ventila koristi se elektropokreta~ EPV 3N-BELIMO.

67 TROKRAKI REGULACIONI VENTIL PN25 Tip : TVP Sertifikat ISO 9001:2000 Trokraki regulacioni ventili koristi se za regulaciju protoka fluida. Primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum mo`e biti hladna, topla i vrela voda temperature od 5 C do 140 C. Primenjuju se u skoro svim sistemima grejanja, klimatizacije, rashladnim sistemima, industrijskim i tehnolo{kim procesima. Trokraki regulacioni ventili primenjuju se kao me{ni ili razdeoni a mogu se koristiti i kao tzv. prebaciva~ki ventili za usmeravanje strujanja fluida sa jednog cevovoda na drugi. Trokraki regulacioni ventili izra uju se sa jednakoprocentnom karakteristikom protoka, koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Ku}i{te ventila izra uje se od nodularnog liva NL40. Izbor trokrakih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodu) ili izra~unavanjem Kvs vrednosti. Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, TVP-015/1 TVP-015/1,6 TVP-015/2,5 TVP-015/4 TVP-025/6,3 TVP-025/10 TVP-032/16 TVP-040/25 TVP-050/40 TVP-065/63 TVP-080/100 TVP-100/160 TVP-125/250 TVP-150/330 TVP-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200 * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 25 jednakoprocentna C NL 40 (JUS C.J2.022) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 FPM (ISO 1629) Presek

68 Monta`a DN D L z d d k h 1 H Nazivni pre~nik Pre~nik prirubnice Rastojanje izme u prirubnica Broj otvora na prirubnici Pre~nik otvora na prirubnici Podeoni pre~nik Visina od dna do ose Visina sa motorom DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / 22 8 / / 27 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

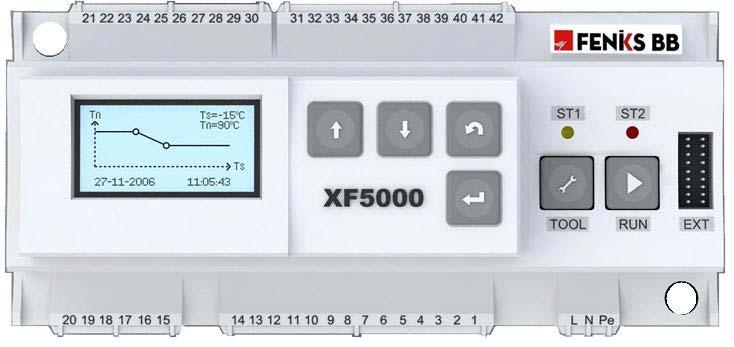

69 Sertifikat ISO 9001:2000 MIKROPROCESORSKI REGULATOR Tip XF5000 Mikroprocesorski regulator XF5000, razvijen na platformi najnovijih informacionih tehnologija, koristi se za automatsku regulaciju i upravljanje u termotehni~kim, termoenergetskim i tehnolo{kim sistemima, kao i u drugim sistemima kao slobodno programiran PLC. Raspolo`ivim softverskim alatima korisnik mo`e izraditi program upravljanja prema svojim potrebama i trajno ga upisati u memoriju regulatora. Osnovne funkcije regulatora su: - prihvat analognih ulaza(merenja) i digitalnih ulaza (signalizacija), - izdavanje komandi (digitalni izlazi), - upravljanje izvr{nim organima (analogni izlazi) - prikaz svih merenih veli~ina, - prikaz i pode{avanje parametara regulacije, - izbor re`ima ru~no / automatski. Tehnički opis Mikroprocesorski regulator se mo`e koristiti u osnovnom izvo enju, ili u izvo enju sa dodatnim modulima, ~ime se pove}ava kapacitet digitalnih ulazno / izlaznih linija, analognih ulaza i izlaza i komunikacionih priklju~aka, prema slede}oj tabeli: osnovno izvo enje Maksimalni broj signala sa dodatnim modulima Analogni ulazi - merenja 8 16 Digitalni ulazi - signalizacija 8 32 Analogni izlazi - komande 4 8 Digitalni izlazi - komande 8 32 Komunikacioni priklju~ak 1 x RS232 1x RS232/RS485 MBUS Ethernet LON Mikroprocesorski regulator je slobodno programiran za autonomni rad i rad preko centralnog sistema prema zahtevima aplikacije. Regulator je predvi en za prihvat svih vrsta signala (analogni i digitalni), kao i za upravljanje svim elektri~nim pogonima digitalnim komandama. Svi periferni elementi se priklju~uju preko ulazno / izlaznih priklju~nih klema na procesorskoj plo~i ure aja ili modula pro{irenja.

70 Pomo}u ugra ene funkcionalne tastature i grafi~kog LCD displeja, omogu}en je pregled svih merenih veli~ina sistema, zadavanje postavnih vrednosti (set point), kao i "ru~no" upravljanje elektri~nim pogonima. Zadati parametri trajno se ~uvaju u internoj memoriji ure aja i pri nestanku elektri~nog napajanja. Ugra eni LED indikatori omogu}avaju brzi uvid u rad sistema i pojavu alarmnih doga aja. Ugra eni sat realnog vremena omogu}ava izvo enje vremenskih programa uklju~enja izlaznih ure aja (rad u zadatom vremenskom intervalu sa redukcijom grejanja, rad u vremenskim sekvencama, vremenska promena projektnih set-point vrednosti i sl.). Komunikacionim priklju~kom tipa RS 232 obezbe uje se veza sa ra~unskom jedinicom merila utro{ka toplotne energije za o~itavanje podataka o utro{enoj toplotnoj energiji, temperaturama, protoku i ostalim raspolo`ivim podacima iz ra~unske jedinice. Istovremeno drugim komunikacionim priklju~kom tipa RS485 ili RS232 omogu}ava se povezivanje regulatora u centralni nadzorno upravlja~ki sistem, direktnom kablovskom vezom ili be`i~nom vezom preko radio ili GPRS modema. Tehni~ki podaci - osnovno izvo enje - Napajanje - Potro{nja - Broj analognih ulaza - Broj digitalnih ulaza - Broj analognih izlaza - Broj digitalnih izlaza - Memorija za arhiviranje - Stepen za{tite - Temperatura ambijenta - Vla`nost ambijenta - RSO atest - Ku}i{te 220 V / 50 Hz max 15 VA 8 (NTC, 4..20mA, 0-10V) 8 (opti~ki izolovani) 4 (4..20mA, 0-10V) 8 (8xTriac ili 5xTriac + 3xRele) FLASH 2/4 MB IP 40 0 do 50 C max 75 %RV (bez kondenzacije) JUS N.NO x95x70 mm Monta`a i priklju~enje Ku}i{te regulatora XF5000 se postavlja na nosa~ (DIN {ina 35 mm) ili se u~vr{}uje pomo}u dva zavrtnja pre~nika 5 mm kroz otvore na dnu ku}i{ta. Ure aj ne zahteva posebno odr`avanje pri normalnim uslovima rada i po{tovanju instrukcija za upotrebu. Povezivanje ulazno - izlaznih perifernih elemenata vr{i se rastavljivim klemama. Kleme (L, N, Pe) obezbe uju priklju~enje napajanja ure aja. Dodatni moduli za pro{irenje priklju~uju se preko posebnog konektora za tu namenu. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo

71 PROLAZNI REGULACIONI VENTIL ZA PARU PN16 Tip : XPV Sertifikat ISO 9001:2000 Prolazni elektromotorni regulacioni ventili (dvokraki), koriste se za regulaciju protoka fluida i primenjuju se kao izvr{ni organi u regulacionom kolu, pri ~emu na osnovu signala iz regulatora menjaju protok radnog medijuma. Radni medijum je vodena para maksimalnog pritiska p max =6bar (t max =160 C). Primenjuju se u skoro svim sistemima grejanja, industrijskim i tehnolo{kim procesima. Regulacioni ventili se izra uju sa jednakoprocentnom karakteristikom protoka, koja omogu}ava da promeni hoda ventila odgovara isti procenat promene koeficijenta protoka. Regulacioni odnos ili odnos pode{avanja ventila (odnos izme u nazivnog i najmanjeg koeficijenta protoka) iznosi 25. Izbor prolaznih regulacionih ventila vr{i se iz dijagrama za odre ivanje Kvs vrednosti (za vodenu paru) ili izra~unavanjem Kvs vrednosti. Zatvaranje ventila vr{i se pri kretanju regulacione pe~urke navi{e zaklju~no sa DN 65, dok se kod ventila ve}ih nazivnih pre~nika zatvaranje vr{i pri kretanju regulacione pe~urke nani`e (slika 1). Pregled tipova DN (mm) Kvs (m 3 /h) Hod (mm) Tip ,6 2,5 4 6, XPV-015/1 XPV-015/1,6 XPV-015/2,5 XPV-015/4 XPV-025/6,3 XPV-025/10 XPV-032/16 XPV-040/25 XPV-050/40 XPV-065/63 XPV-080/100 XPV-100/160 XPV-125/250 XPV-150/330 XPV-200/450 Tehni~ki podaci * Nazivni pritisak: * Karakteristi~na kriva ventila : * Temperatura fluida : * Materijal ku}i{ta : * Materijal pe~urke ventila : do DN 50 : od DN65 do DN 200 * Materijal zaptivnih povr{ina : * Materijal osovinice ventila : * Materijal zaptivnih elemenata : PN 16 jednakoprocentna max 160 C SL 25 (JUS C.J2.020) ^.4172 SL 25 (JUS C.J2.020) ^.4172 ^.4172 PTFE (ISO 1629) Presek Slika 1

72 Monta`a Min 200 mm 180 DN Nazivni pre~nik D Pre~nik prirubnice L Rastojanje izme u prirubnica H H Visina sa motorom d h 1 d Visina od dna do ose ventila Pre~nik otvora na prirubnici D I II d k h1 z d k Broj otvora na prirubnici Podeoni pre~nik L DN (mm) D (mm) L (mm) z / d (mm) 4 / 14 4 / 18 8 / 18 8 / / 22 d k (mm) h1 (mm) H (mm) * * Dimenzije prema izabranom elektromotornom pogonu na osnovu zahteva Preporuka: Po prestanku upotrebe proizvod predati ovlašćenoj Organizaciji za prikupljanje i reciklažu otpada u cilju očuvanja životne sredine. Feniks BB zadržava pravo na promene na proizvodima bez posebnog obaveštenja. Zaštitne oznake u ovom materijalu su vlasništvo Feniks BB. doo.

73 Sertifikat ISO 9001:2000 ZASTAVI^ASTI PREKIDA^ ZA TE^NOST Tip: ZPT-61 Zastavi~asti prekida~ se koristi za indikaciju protoka neagresivnih te~nosti u cevovodima. Primenjuje se u procesnoj tehnici, sistemima grejanja i klimatizacije, rashladnim sistemima, toplotnim pumpama, protivpo`arnim sistemima i na drugim mestima. Zastavi~asti prekida~ za te~nost se isporu~uje pode{en za rad sa isklju~enjem pri minimalnom protoku. Pode{avanje za isklju~enje pri ve}em protoku se vr{i okretanjem vijka za pode{avanje u desno (vijak M5 se nalazi unutar ku}i{ta). Telo zastavi~astog prekida~a za te~nost je izra eno od ABS-a, navojni priklju~ak od mesinga a zastavica je izra ena od ner aju}eg ~elika. Du`ina zastavice zavisi od pre~nika cevi. Na dr`a~u zastavice se ispod najdu`e re aju sve lopatice manjih du`ina po~ev od najkra}e ka najdu`oj. Tehni~ki podaci Fluid: voda, neutralni rastvori Max. temperatura fluida: +120 C Max. radni pritisak: 11bar Stepen mehani~ke za{tite: IP 65 Priklju~ni napon: Vac Max. ja~ina struje: 15 (8) A Tip kontakta: NC/NO Navojni priklju~ak: 1 [ema elektropovezivanja Crvena Plava Bela Monta`a Zastavi~asti prekida~ za te~nost se montira na predhodno zavareni naglavak sa navojem R1 i to na pravom, horizontalnom delu cevovoda koji je udaljen od lukova, su`enja, ventila, filtra i sl. najmanje za L = 5D cevi. Zaptivanje navojnog spoja vr{i se teflon trakom. Pri monta`i postaviti ZPV tako da strelica na prekida~u bude postavljena u smeru strujanja fluida. Elektropovezivanje se vr{i kablom tipa PPY 3x0,75mm 2 prema prilo`enoj {emi povezivanja. Kada je protok fluida ve}i od pode{enog crveni i beli kontakt su u spoju. Kada je protok fluida manji od pode{enog crveni i plavi kontakt su u spoju. ^egarska Ni{

74 Sertifikat ISO 9001:2000 ZASTAVI^ASTI PREKIDA^ ZA VAZDUH Tip: ZPV-62 Zastavi~asti prekida~ sa prirubnicom se koristi za indikaciju protoka vazduha i neagresivnih gasova kroz kanale i komore. Zastavi~asti prekida~ za vazduh se isporu~uje pode{en za rad sa isklju~enjem pri minimalnom protoku (brzina strujanja 0,1m/s). Pode{avanje isklju~enja za ve}e protoke se vr{i okretanjem vijka za pode{avanje u desno (vijak M5 se nalazi unutar ku}i{ta). Da ne bi do{lo do loma zastavice pri brzinama strujanja ve}im od 5m/s, zastavica prekida~a se mora ise}i na za to ozna~enim mestima - sa obe strane uzdu`ne ose zastavice. Zastavi~asti prekida~ sa ise~enom zastavicom isklju~uje pri minimalnom protoku koji odgovara brzini strujanja fluida od 2,5m/s. Tehni~ki podaci Temperatura vazduha: C Stepen mehani~ke za{tite: IP 65 Priklju~ni napon: Vac Max. ja~ina struje: 15 (8) A Tip kontakta: NC/NO Materijal osnove ku}i{ta: galvanski za{ti}eni ~elik Materijal poklopca ku}i{ta: ABS Materijal zastavice: ner aju}i ~elik Materijal nosa~a zastavice: mesing [ema elektropovezivanja Crvena Plava Bela Monta`a Zastavi~asti prekida~ za vazduh se montira na kanal ili komoru samoreznim vijcima. Pri monta`i, ispod prirubnice prekida~a obavezno postaviti prilo`eni zaptiva~. Mesto monta`e mora biti tako izabrano, da na rastojanju od najmanje 5D (5 pre~nika kanala) sa obe strane u odnosu na mesto monta`e, ne sme biti promene pravca strujanja. Elektropovezivanje se vr{i u skladu sa prikazanom {emom. Kada je protok ve}i od pode{enog crveni i beli kontakt su u spoju. Kada je protok manji od pode{enog crveni i plavi kontakt su u spoju. ^egarska Ni{
