2.2 Juhtmed ja kaablid
|
|
|
- Κόρη Ρέντης
- 7 χρόνια πριν
- Προβολές:
Transcript
1 Elektrotehnika instituut Sissejuhatus Ehitistes kasutatakse elektrienergia edastamiseks peaasjalikult juhtmeid ja kaableid. Mõnel juhul saab kasutada ka muid juhte, nt. lattliine. Et tagada vajalikku töökindlust, on kasutusel peaaegu eranditult vaskjuhtmed ja -kaablid. Alumiiniumjuhtmed, on väikestel ristlõigetel (alla 16 mm 2 ) liiga ebatöökindlad, mistõttu elektripaigaldiste kohta Eestis kehtivad standardid nende kasutamist ei luba. Kirjandust: raamat Elamute elektripaigaldised 1 (36) Elektripaigaldised 2013s
2 ELEKTRIPAIGALDISED Juhtmes või kaablis võib olla üks või mitu isolatsooniga (enamasti polümeermaterjaliga) kaetud massiivset või kiulist elektrijuhti, mida nimetatakse sooneks. Kohtkindlas juhistikus on soonte juhtiv metallosa enamasti massiivne või jämedakiuline, teisaldatavates juhtmetes ja kaablites (paindjuhtmetes ja -kaablites) on sooned peenekiulised. Kirjandust: raamat Elamute elektripaigaldised 2 (36) 2.2. Juhtmed ja kaablid
3 Elektrotehnika instituut Ühesooneline juhe võib olla ka ilma isoleerkatteta (paljas), Nende põhiliseks kasutusalaks on elektrivõrkude õhuliinid. Kaabli erinevus juhtmest seisneb selles, et kaabli sooned on ümbritsetud neid välismõjude eest kaitsva hermeetilise kestaga (mantliga). Kirjandust: raamat Elamute elektripaigaldised 3 (36) Elektripaigaldised 2013s

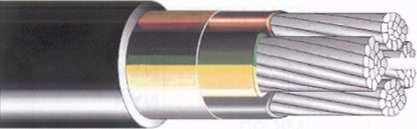

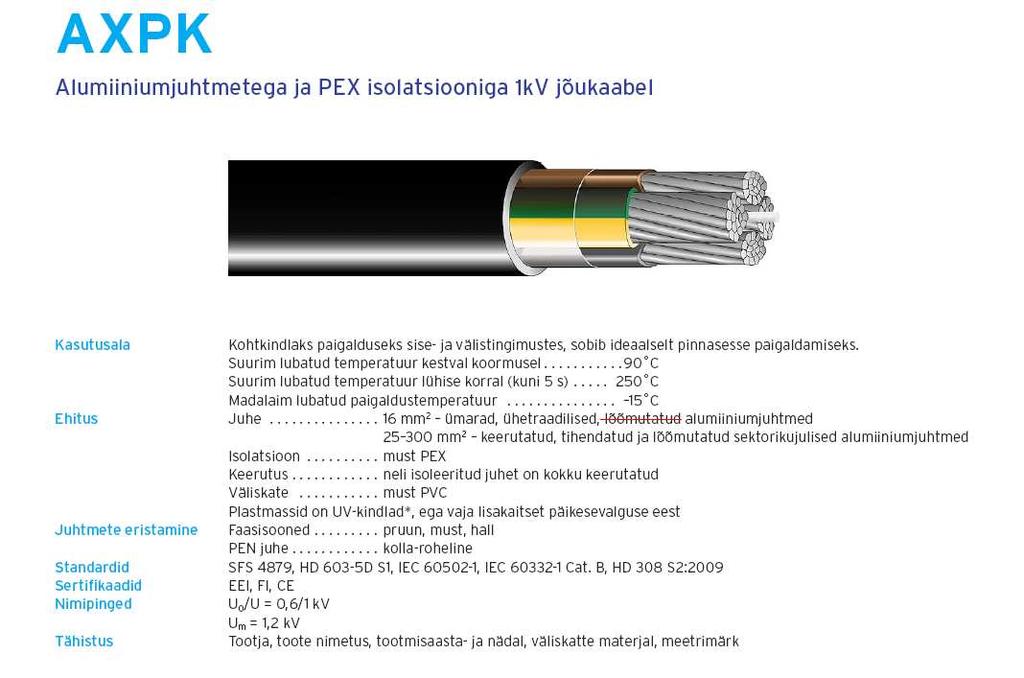

4 ELEKTRIPAIGALDISED Jõukaabli näide Kirjandust: raamat Elamute elektripaigaldised 4 (36) 2.2. Juhtmed ja kaablid
5 Elektrotehnika instituut Töökindluse ja elektriohutuse huvides hakatud järjest sagedamini asendama õhukaablitega. Kirjandust: raamat Elamute elektripaigaldised 5 (36) Elektripaigaldised 2013s

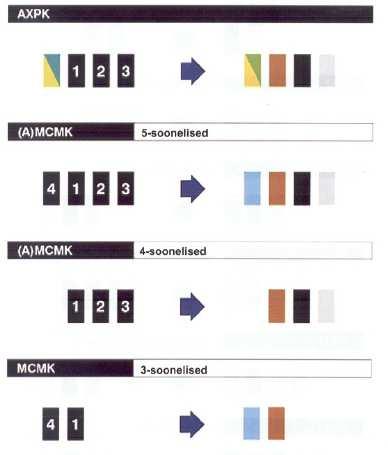

6 ELEKTRIPAIGALDISED Juhtmete ja kaablite eri soonte isolatsioon on vastavalt soonte otstarbele eri värvi. CENELEC kehtestas harmoneerimisdokumendi uue väljaande HD 308 S2:2001, mis määratleb nii paindkaablite kui ka kohtkindlate kaablite soonte värvid. Neutraaljuhi (N) värvina tuli kasutusele sinine, faasisoonte märgistamiseks kehtestati pruun, must ja hall, kusjuures pruun on esimese faasisoone värv. Kirjandust: raamat Elamute elektripaigaldised 6 (36) 2.2. Juhtmed ja kaablid
7 Elektrotehnika instituut Tähtis on alati silmas pidada järgmisi reegleid: 1) kolla-rohelist soont tohib kasutada üksnes kaitse- (PE-) või PEN-juhina; 2) sinist soont kasutatakse eelkõige neutraaljuhina (N), võib aga mõnikord erandina kasutada ka teistel eesmärkidel, nt. lülitijuhtmetes; 3) pruuni, musta ja halli soont kasutatakse faasijuhtidena (alalisvoolujuhistikes pooluse-juhtidena). Kuue või enama soonega juhtmetes ja kaablites võidakse tähistuse asemel kasutada pealetrükitud numbritega musti sooni, kuid kaitsejuht (kui see on olemas) on alati kolla-roheline. Kirjandust: raamat Elamute elektripaigaldised 7 (36) Elektripaigaldised 2013s
8 ELEKTRIPAIGALDISED Paigalduskaabel PPJ Eestis levinumate kaablite soonte tunnusvärvid Kirjandust: raamat Elamute elektripaigaldised 8 (36) 2.2. Juhtmed ja kaablid
9 Elektrotehnika instituut Isoleerjuhtmete tähistussüsteem Tabel Isoleerjuhtmete tähistussüsteem Positsioon Näide P L 1,5 mm 2 MU 450/750 V R200 Isolatsioon P polüvinüülkloriid Ristlõige Soone tüüp L massiivsoon (IEC klass 1) K kiudsoon (IEC klass 2) E peenekiuline soon (IEC klass 5) Nimipinge Värv PRU pruun MU must HA hall SI sinine KORO kolla-roheline Pakkimisviis ja juhtme pikkus pakendis m R karp, viht või rull T trummel Kirjandust: raamat Elamute elektripaigaldised 9 (36) Elektripaigaldised 2013s
10 ELEKTRIPAIGALDISED Kaablite tähistussüsteem Tabel Kaablite tähistussüsteem Positsioon Näide A X C P K 4 G 16 mm 2 0,6/1 kv T500 Soone materjal Tähiseta vask A alumiinium Isolatsioon P polüvinüülkloriid X võrkstruktuuriga polüeteen Soonte arv Kaabli liik K jõukaabel J paigalduskaabel O juhtimiskaabel Mantel P polüvinüülkloriid Ristlõige Nimipinge Pakkimisviis ja kaabli pikkus pakendis m R karp, viht või rull T trummel Koaksiaalsoone olemasolu Tähiseta koaksiaalsoont ei ole C koaksiaalsoon on olemas Tähistatud kaitsesoone olemasolu G kaablis on kolla-roheline soon X kolla-rohelist soont kaablis ei ole Kirjandust: raamat Elamute elektripaigaldised 10 (36) 2.2. Juhtmed ja kaablid
11 Juhtmete ja kaablite kasutamine Elektrotehnika instituut PVC-isolatsiooniga juhtmed PL / ML / H07V-U ja PK / MK / H07V-R on vasksoontega ja neid toodetakse kõigis vajalikes värvides ristlõikega 1,5 kuni 120 mm 2. Juhe PL / ML / H07V-U (ülal) ja PK/MK/H07V-R(all) Kirjandust: raamat Elamute elektripaigaldised 11 (36) Elektripaigaldised 2013s

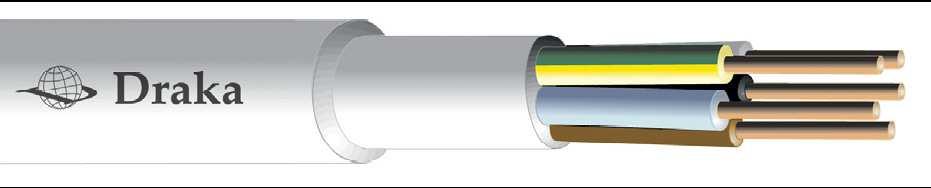

12 ELEKTRIPAIGALDISED PVC-kaitsekestaga juhe PPJ / MMJ on kaetud mehaaniliste vigastuste eest kaitsva kestaga, mida nimetatakse mantliks (sellest ka nimetus manteljuhe). Nüüdisaegsetes hoonesisestes paigaldistes on see juhe tänu oma töökindlusele ja universaalsusele väga levinud. Kaitsekest on valge. Juhe PPJ/MMJ Kirjandust: raamat Elamute elektripaigaldised 12 (36) 2.2. Juhtmed ja kaablid
13 Elektrotehnika instituut Alumiiniumsoontega, võrkpolüeteenisolatsiooniga ja PVCmantliga jõukaabel AXPK / AXMK on ette nähtud kohtkindlaks paigaldamiseks nii sise- ja välis-paigaldistes kui ka pinnases. Jõukaabel AXPK/AXMK Tänu tugevale mantlile (must ultraviolettkiirgusele vastupidav PVC-segu) sobib see kaabel paigaldamiseks rasketes ümbruseoludes. Kaablit toodetakse ristlõikega alates 16 mm 2. Kirjandust: raamat Elamute elektripaigaldised 13 (36) Elektripaigaldised 2013s

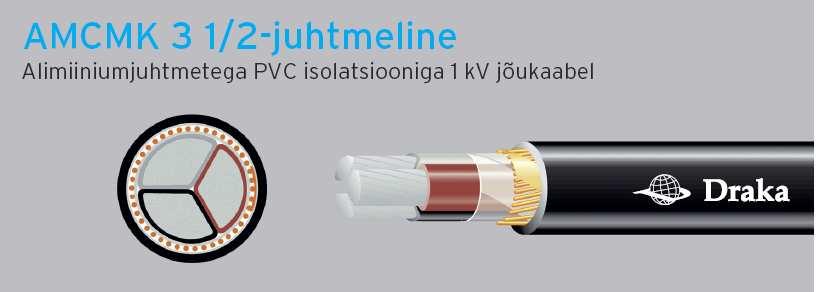

14 ELEKTRIPAIGALDISED Alumiiniumsoontega, PVC-isolatsiooniga ja PVCmantliga jõukaabel AMCMK on ette nähtud kohtkindlaks paigaldamiseks nii sise-ja välispaigaldistes kui ka pinnases. Tänu tugevale mantlile sobib see kaabel paigaldamiseks rasketes ümbruseoludes. Jõukaabel AMCMK Kirjandust: raamat Elamute elektripaigaldised 14 (36) 2.2. Juhtmed ja kaablid
15 Elektrotehnika instituut Tabel Levinuimate tugevvoolujuhtmete ja -kaablite kasutusalad Tähis ja omadusi sätestav standard PL (EVS 719:1996) ML (SFS 5523) H07V-U PK(EVS 718:1996) MK (SFS 3103) H07V-R PPJ (EVS 720:1996, EVS 721:1996) MMJ (SFS 2091, SFS 5524) PPO (EVS 722:1996) MMO (SFS 3714) NYM (DIN VDE 0250, osa 204) AXPK AXMK MCMK AMCMK MCCMK EMCMK AMCCMK AEMCMK Kasutusala Kohtkindlaks paigaldamiseks pinnapealsetes või süvistatud torudes, karbikutes vm. kinnistes paigaldustarindites. Kohtkindlaks paigaldamiseks välistoimete eest kaitstult valgustite sise- või välisjuhistikus ja elektriseadmetes vahelduv-nimipingega kuni 1000 V või alalis-nimipingega (maa suhtes) kuni 750 V. Ei tohi paigaldada vahetult kaabliriiulitele, -rennidele ja -redelitele. Vahetult krohvi alla, sisse või peale ja kaabliriiulitele vms. võib neid paigaldada kaitse- ja potentsiaaliühtlustusjuhtidena. Juhtme isolatsiooni temperatuur ei tohi kestvalt olla üle 70 C, pärast 5-sekundilist lühist aga mitte üle 150 C. Madalaim lubatav paigaldustemperatuur on 25 C Paigaldamiseks kuivades, niisketes ja märgades ruumides krohvi alla, sisse, peale ja kohale, kivi- ja betoontarindeisse (kuid mitte puiste-, vibro- ja tampbetooni). Sobivad ka välispaigalduseks, kui nad on kaitstud otsese päikesekiirguse eest. Ei tohi paigaldada vette ega pinnasesse. Juhtme isolatsiooni temperatuur ei tohi kestvalt olla üle 70 C, pärast 5-sekundilist lühist aga mitte üle 150 C. Madalaim lubatav paigaldustemperatuur on 25 C Nagu PPJ, MMJ, PPO ja MMO, kuid madalaim lubatav paigaldustemperatuur on +5 C Kohtkindlaks paigaldamiseks sise- ja välispaigaldistesse ja pinnasesse. Pinnases peavad kaablid asetsema vähemalt 0,6 m sügavusel ja olema kaitstud mehaaniliste toimete eest. Isolatsiooni temperatuur ei tohi kestvalt olla üle 90 C, pärast 5-sekundilist lühist aga mitte üle 250 C. Madalaim lubatav paigaldustemperatuur on 15 C Nagu AXPK ja AXMK, kuid isolatsiooni temperatuur ei tohi olla kestvalt üle 70 C, pärast 5-sekundilist lühis t aga mitte üle 160 C Kohtkindlaks paigaldamiseks sise- ja välispaigaldistesse ja pinnasesse kohtades, kus kaabel peab elektromagnetilise ühilduvuse tagamiseks olema varjestatud. Pinnasesse paigaldatud kaablid peavad asetsema vähemalt 0,6 m sügavusel ja olema kaitstud mehaaniliste toimete eest. Isolatsiooni temperatuur ei tohi kestvalt olla üle 70 C, pärast 5-sekundilist lühist aga mitte üle 160 C. Madalaim lubatav paigaldustemperatuur on 15 C Kirjandust: raamat Elamute elektripaigaldised 15 (36) Elektripaigaldised 2013s
16 ELEKTRIPAIGALDISED Juhtmete ja kaablite paigaldamine Juhtmete ja kaablite ehitus (nt. PPJ-juhtme kaitsekest) ja paigaldusviis peavad tagama nende kaitse mehaaniliste kahjustuste eest. Eriti murdeohtlikes ja muudes taolistes kohtades (laeläbiviikudes jms.) tuleb kasutada lisakaitset nt, pealetõmmatud plastiktorude abil. Seintele või seinte sisse paigaldatud juhtmed ja kaablid peavad kulgema kas püst- või rõhtsuunas. Paigaldise nähtavad välisosad (lülitid, pistikupesad, harukarbid jms.) peavad seega laskma juhtmete või kaablite kulgu ligikaudu ära arvata. Kirjandust: raamat Elamute elektripaigaldised 16 (36) 2.2. Juhtmed ja kaablid
17 Elektrotehnika instituut Joonisel on näidatud juhistiku paigaldamise eelispiirkonnad ning pistikupesade ja lülitite eeliskõrgused seintel, mida ei kasutata tööpindadena, seega eeskätt eluruumides. Juhistiku paigalduspiirkonnad ning lülitite ja pistikupesade paigalduskohad ruumides, mille seintel ei ole tööpindu (mõõtmed sentimeetrites) 1 ja 2 rõhtpaigalduspiirkonnad, 3 - püstpaigalduspiirkonnad Kirjandust: raamat Elamute elektripaigaldised 17 (36) Elektripaigaldised 2013s
18 ELEKTRIPAIGALDISED Juhistiku paigalduspiirkonnad ning lülitite ja pistikupesade paigalduskohad ruumides, mille seintel on tööpindu (mõõtmed sentimeetrites) 1 juhistike paigalduspiirkonnad, 2- pistikupesade, valgustite paigalduspiirkond Kirjandust: raamat Elamute elektripaigaldised 18 (36) 2.2. Juhtmed ja kaablid
19 Elektrotehnika instituut Eristatakse kohtkindlat juhistikku, mis lõpeb pistikupesa, ühenduskarbi või lülitiga, ja teisaldatavaid juhte, millega ühendatakse teisaldatavaid tarviteid või selliseid seadmeid, mida paigaldamisel või puhastamisel liigutatakse (nt. salvestusküttekehi). Teisaldatavad juhtmed ja kaablid peavad vastama neile mõjuvatele mehaanilistele toimetele. Vannitubade ja duširuumide kohta kehtivad rangemad reeglid, mis sätestavad juhtmete ja kaablite paigutuse ning paigaldusviisi. Kirjandust: raamat Elamute elektripaigaldised 19 (36) Elektripaigaldised 2013s
20 ELEKTRIPAIGALDISED Enamasti paigaldatakse elamute eluruumide, trepikodade ja muude üldkasutatavate ruumide juhtmed ja kaablid süvistatult isoleertorudesse. Paigalduskulude kokkuhoiuks on küllaltki levinud ka juhtmete või kaablite süvistamine seintesse ilma torudeta. Juhtmete süvistatud paigalduse näide Kirjandust: raamat Elamute elektripaigaldised 20 (36) 2.2. Juhtmed ja kaablid
21 Elektrotehnika instituut Üksnes tavaisikutele suletud elektri- jm. seadmeruumides kasutatakse kaablite ja juhtmepaigaldustorude pinnapealset paigaldust. Juhtmete pinnapealse paigalduse näide Kirjandust: raamat Elamute elektripaigaldised 21 (36) Elektripaigaldised 2013s

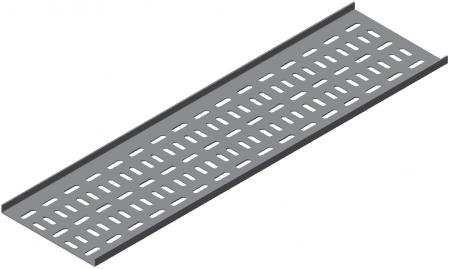

22 ELEKTRIPAIGALDISED Tihti paigaldatakse kaablid kaablirennile (-riiulile), mis võivad olla kas augustatud (perforeeritud) või avadeta (lausad); esimesel juhtumil on kaablite jahutustingimused paremad. Renn loetakse aga augustatuks alles siis, kui selle avad moodustavad vähemalt 30 % riiuli kogupindalast. Kaablirenn Kui avade suhteline kogupindala on väiksem, loetakse renn lausaks. Kirjandust: raamat Elamute elektripaigaldised 22 (36) 2.2. Juhtmed ja kaablid
23 Elektrotehnika instituut Redelpaigaldusel on õhu konvektsioon kaablite ümbruses tunduvalt vabam kui riiulpaigaldusel, sest redeli metallosad varjavad kaableid mitte enam kui 10 % ulatuses. Kaabliredel Kirjandust: raamat Elamute elektripaigaldised 23 (36) Elektripaigaldised 2013s

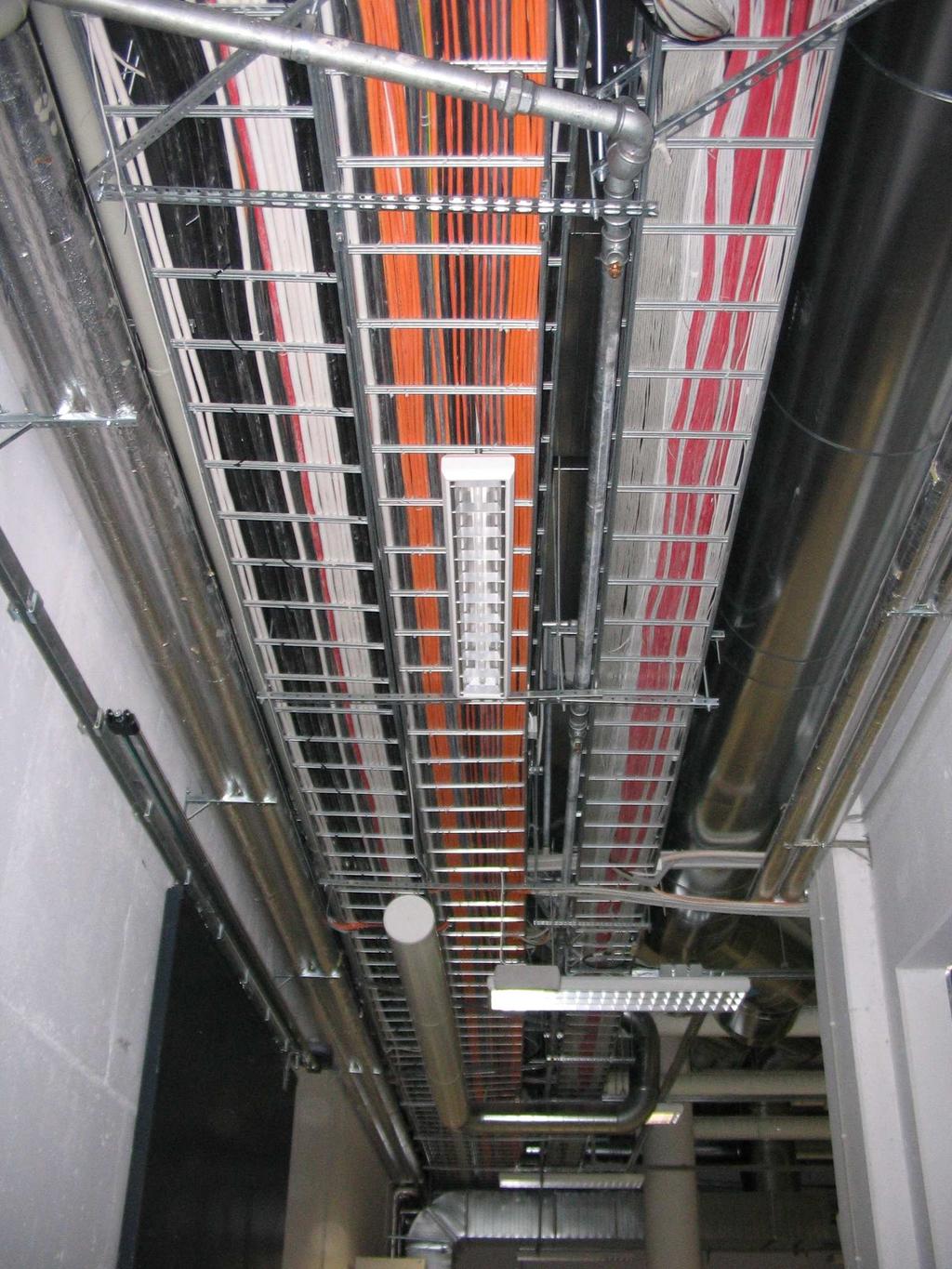

24 ELEKTRIPAIGALDISED Näide kaablite eeskujulikust paigutusest kaabliredelitel (KUMU) Kirjandust: raamat Elamute elektripaigaldised 24 (36) 2.2. Juhtmed ja kaablid
25 Tüüppaigaldusviisid Elektrotehnika instituut Voolu toimel juhid kuumenevad. Juhi ükski soon ega juht tervikuna ei tohi aga kuumeneda sel määral, et see oleks ohtlik juhi isolatsioonile, liidetele, klemmidele ja ümbrusele. Liigkuumenemist saab vältida õigesti valitud liigkoormuskaitse abil. Selle valikul tuleb arvestada ka juhi ümbruse temperatuuri. Kestvalt lubatav koormusvool määratakse tüüppaigaldusviiside järgi, mille põhimõtted on skemaatiliselt kujutatud joonistel Kirjandust: raamat Elamute elektripaigaldised 25 (36) Elektripaigaldised 2013s

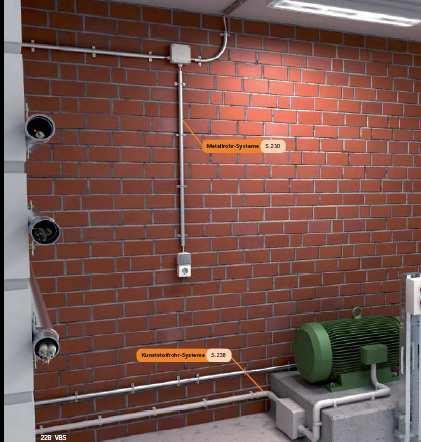

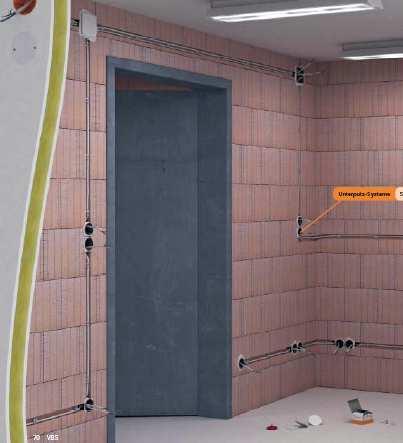

26 ELEKTRIPAIGALDISED Näiteid kaablite ja juhtmete tüüppaigaldusviisidest Kirjandust: raamat Elamute elektripaigaldised 26 (36) 2.2. Juhtmed ja kaablid
27 Elektrotehnika instituut Peale süvistatud paigaldustorude võidakse, eriti büroohoonetes ja õppelaborites, aga ka olemasolevates ehitistes juhistiku renoveerimisel, kasutada seinale paigaldatavaid või põrandaliistuga ühitatud juhtmekarbikuid. Valmistatakse ka metallist ja muudest mittepõlevatest materjalidest karbikuid, mida kasutatakse eeskätt ehitiste tehniliste seadmete ruumides ja tööstuses. Kirjandust: raamat Elamute elektripaigaldised 27 (36) Elektripaigaldised 2013s
28 ELEKTRIPAIGALDISED Juhtmete ja kaablite ristlõike valik Toiteliinid, kaablid ja juhtmed peavad: o tagama tuleohutuse ja inimeste ohutuse; o kindlustama väikese pingekao ja väikese võimsuskaoga energia ülekande; o olema töökindlad ja tagama katkematu elektrivarustuse; o olema väikese materjalimahukusega ja hinnaga. Esimene tingimus täidetakse juhtmete ristlõigete valikuga (lubatava kuumenemise järgi) ning sularite ja juhtmete isolatsiooni õige valikuga. Teise tingimuse täitmine kindlustatakse juhtmete ristlõike valimisega vastavalt lubatavale pinge- ja võimsuskaole. Kolmas tingimus on täidetud juhtmete küllaldase mehaanilise tugevuse ja kaitseaparaatide ning sularite õige valiku korral. Kirjandust: raamat Elamute elektripaigaldised 28 (36) 2.2. Juhtmed ja kaablid
29 Elektrotehnika instituut Juhtmete ristlõike määramine lubatava kuumenemise järgi Juhtide ristlõige tuleb valida selliselt, et juhi kestvalt lubatav vool oleks suurem kui vooluahela arvutuslik vool või äärmisel juhul arvutusliku vooluga võrdne. Teiste sõnadega, tuleb täita tingimus I B I Z milles I B on ahela arvutuslik vool, I z - juhi lubatav vool. Kirjandust: raamat Elamute elektripaigaldised 29 (36) Elektripaigaldised 2013s
30 ELEKTRIPAIGALDISED Juhtide kestvalt lubatavad voolud tüüppaigaldusviiside korral (Elektripaigaldustööd. Õppematerjal. 1. osa. EETEL. 2009) Juhtmete ristlõikepindala (mm 2 ) Vask/Alumiinium 1,5 2, Paigaldusviisid vastavalt standardile SFS 6000A A C D E /43 72/56 88/69 105/83 133/ / / / / / /259 18, /62 102/77 126/95 153/ / / / / / / / /78 130/ / / / / / / / / / /65 107/83 134/ / / / / / / / /404 Kirjandust: raamat Elamute elektripaigaldised 30 (36) 2.2. Juhtmed ja kaablid
31 Elektrotehnika instituut Paigaldusviis A. Isoleeritud juhid seina süvistatud torus või mitmesooneline kaabel soojusisolatsiooniga seina süvistatud torus. Paigaldusviis C. Ühe- või mitmesooneline kaabel puuseinal. Samu kestvalt lubatavate voolude väärtusi võib kasutada ka juhul, kui kaabel on kinnitatud kiviseinale või paigaldatud selle sisse. Paigaldusviis D. Mitmesooneline kaabel on paigaldatud pinnasesse vähemalt 0,7 m sügavusele, kas vahetult või plastik-, keraamilises või metalltorus, mis on vahetus kokkupuutes pinnasega. Paigaldusviis E. Ühe või mitmesooneline kaabel ripub vabalt õhus. Kaabel on toestatud selliselt, et soojuse eraldumine ei ole takistatud. Päikesekiirgus ja muude allikate poolt põhjustatud kiirgus tuleb arvesse võtta. Kaablirenni või kaabliredelile paigaldatud kaablite puhul kasutatakse paigaldusviisi E kohta kestvalt lubatavate voolude tabeleid. Kirjandust: raamat Elamute elektripaigaldised 31 (36) Elektripaigaldised 2013s
32 ELEKTRIPAIGALDISED I p1ub 1 2 Lubatava püsivoolu sõltuvus voolujuhi ristlõikest 1 paigaldamisel pinnasesse, 2- paigaldamisel vabas õhus s Kirjandust: raamat Elamute elektripaigaldised 32 (36) 2.2. Juhtmed ja kaablid
33 Elektrotehnika instituut Lubatava voolu parandustegurid Kestvalt lubatavate voolude tabelid on koostatud teatud temperatuuri jaoks. Kui keskkonna temperatuur on kõrgem, siis on lubatav vool ka väiksem. Lisaks, kui kaabli kõrval on teisi kaableid, siis vähendavad need kestvalt lubatavaid voolusid. Need asjaolud tuleb tegelike lubatavate voolude hindamisel arvesse võtta. Seda võib teha, kasutades abivahendina parandustegureid. Tegelik kestvalt lubatav vool saadakse korrutades voolu väärtuse parandusteguriga. Tablis esitatud kaablite lubatava voolu parandustegurid, kui keskkonna baastemperatuur on 25 ºC. Kirjandust: raamat Elamute elektripaigaldised 33 (36) Elektripaigaldised 2013s
34 ELEKTRIPAIGALDISED Õhus rippuvate kaablite lubatava voolu parandustegurid Keskkonna temperatuur, ºC Parandustegur vastavalt juhtme isolatsioonile PVC PEX ja EPR 1,15 1,11 1,10 1,07 1,05 1,04 1,00 1,00 0,94 0,96 0,88 0,92 0,82 0,88 0,75 0,84 0,67 0,79 0,58 0,73 0,47 0,68 Kirjandust: raamat Elamute elektripaigaldised 34 (36) 2.2. Juhtmed ja kaablid
35 Juhtmete ristlõike valimine lubatava pingekao järgi Elektrotehnika instituut Pingekaoks nimetatakse liini alguses ja lõpus olevate pingete aritmeetilist vahet: U = U 1 U 2. Pingekadu väljendatakse sageli ka protsentides pingest liini alguses, nimetades seda siis suhteliseks pingekaoks: U ε = U 100%. Lubatav suhteline pingekadu lõigul alajaamast tarbijani on tavaliselt 2...3%. Kirjandust: raamat Elamute elektripaigaldised 35 (36) Elektripaigaldised 2013s
36 ELEKTRIPAIGALDISED Juhtme ristlõike määramise valem 2Il S =, γ U kus γ - juhtmematerjali erijuhtivus, l - juhtme pikkus. Asendades U suhtelise pingekao ε kaudu, saame lõplikult: ε = 2 100Pl. 2 γsu Kirjandust: raamat Elamute elektripaigaldised 36 (36) 2.2. Juhtmed ja kaablid
