1 POUŽITIE REGULÁTORA, ZÁKLADNÉ FUNKCIE Regulátor SR34-M1T je ekvitermický regulátor určený pre reguláciu systému znázorneho na technologickej schéme. Zdrojom tepla môže byť kotol na ľubovolné palivo, výmenník tepla, akumulátor tepla atď. Regulátor neriadi zdroj tepla. Regulátor je prispôsobený pre spoluprácu s izbovým termoststom TRp ktorý ma beznapäťový vstup. Funkcie realizované regulátorom: ekvitermická regulácia teploty v okruhu ÚK (ekvitermická krivka definovana 4 bodmi), ovládanie čerpadla ÚK na zaklade stavu izbového termostatu TRp, ovládanie zmiešavacieho ventilu ÚK1 na základe algoritmu PI, ochrana zdroja tepla pred prehriatím, kontrola minimálnej teploty zdroja tepla, ochrana obehového čerpadla a mixu ÚK pred zaseknutím zobrazenie všetkých meraných teplôt zvuková signalizácia alarmov kontrola výstupov, ktorá umožňuje kontrolu funkčnosti regulovaných výstupov komunikačný port RS232 alebo RS485 (volitelne) so zabudovanou obsluhou protokolu MODBUS RTU ktorá umožňuje spoluprácu s inými regulátormi a programami. Návod na obsluhu SR34-M1T 1

2 SNÍMAČE TEPLOTY Charakteristika snímačov teploty Pre meranie teplôt sú použité snímače teploty s meracím prvkom KTY rozsah merania teplôt je od -40 C do 100 C. Teplota ( C) Odpor (Ω) Teplota ( C) Odpor (Ω) Všetky snímače teploty majú rovnaký merací prvok. Informácie o dostupných snímačoch teploty s meracím prvkom KTY ako aj požiadavky na montáž sa nachádzajú v katalógovom liste snímače teploty alebo na internetovej stránke 2 Návod na obsluhu SR34-M1T

Regulátor je určený k montáži na stenu alebo na montážnom plechu s využitím troch skrutiek s rozpínacími kolíkmi a dištančnými podložkami. Poradie činností pri montáži: 1.

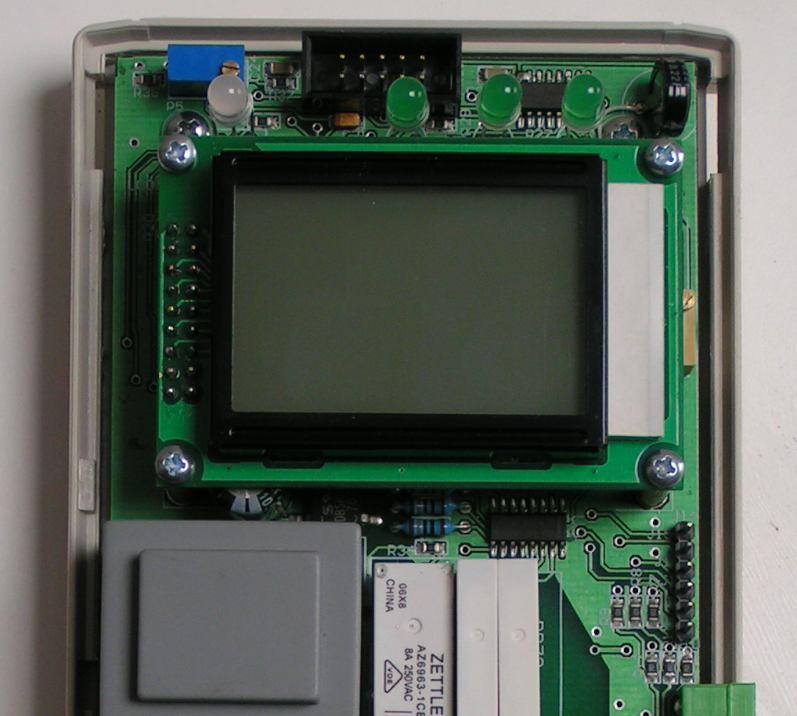

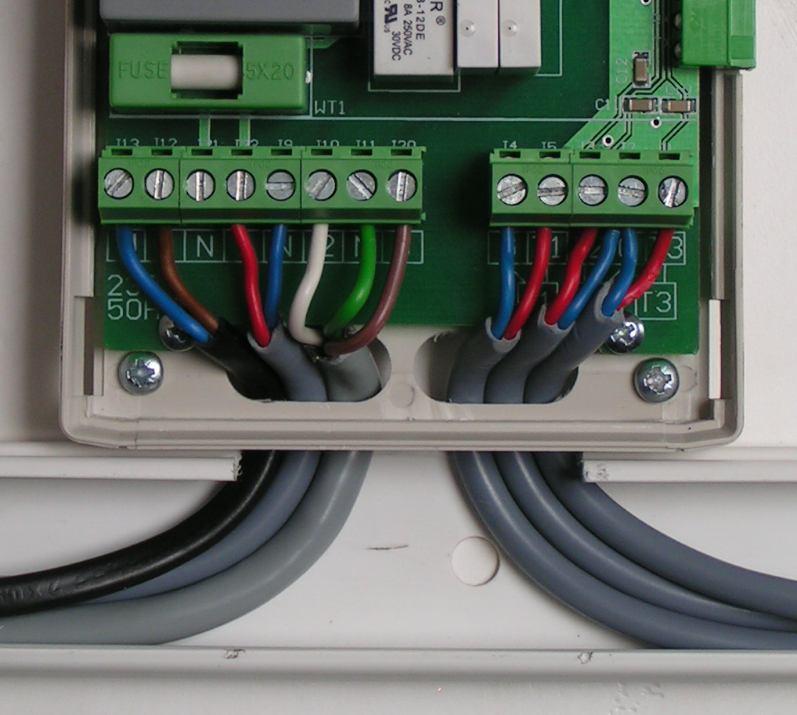

3 MONTÁŽ A ELEKTRICKÉ PRIPOJENIE Regulátor sa dodáva s odobratým čelným panelom a rozpojeným konektorom klávesnice. Až po ukončení montáže a po zapojení prívodov sa môže pripojiť klávesnica a zacvaknúť čelný panel. Regulátor je určený k montáži na stenu alebo na montážnom plechu s využitím troch skrutiek s rozpínacími kolíkmi a dištančnými podložkami. Poradie činností pri montáži: 1. navŕtať do steny otvory a vložiť do nich rozpínacie kolíky (šablóna na vŕtanie montážnych otvorov sa nachádza na poslednej strane návodu), 2. do horného otvoru zaskrutkovať skrutku so založenou dištančnou podložkou tak, aby medzi hlavou skrutky a dištančnou podložkou ostala medzera asi 3mm (hrúbka zadnej steny puzdra regulátora), 3.o hlavu tejto skrutky prichytiť regulátor a cez viditeľné spodné otvory v puzdre naskrutkovať zvyšné dve skrutky s použitím dištančných podložiekvložených medzi puzdro a stenu. Medzera medzi stenou a puzdrom regulátora umožňuje zavedenie do puzdra prívodov od snímačov, napájanie a ovládanie. Montáž s využitím dištančných podložiek, káble vedené v lište Návod na obsluhu SR34-M1T 3

4 Pri montáži na montážny plech alebo v prípade, keď káble snímačov, napájania a ovládania sú uložené pod omietkou, dištančné podložky sú zbytočné, pretože miesto výstupu káblov zo steny (montážneho plechu) sa prekryje s otvormi pre káble pripravenými v zadnej časti puzdra regulátora. Schéma elektrického pripojenia regulátora. Skratky použité v schémach: Skratka Popis N Neutral 230V/50Hz. L Fáza 230V/50Hz. T1 Snímač teploty vykurovacej vody v okruhu ÚK. T2 Snímač teploty na prívode. Ak regulátor nekontroluje teplotu na prívode nieje potrebné ho montovať. T3 Snímač vonkajšej teploty. TRp Binárny vstup, do ktorého je potrebné pripojit izbový termostat (TRp), pri zopnutom termostate bude regulátor praúkvať podľa ekvitermickej krivky. Ak v miestnosti dosiahneme požadovanú teplotu, kontatk termostatu sa rozpojí a regulátor: Bude udržiavať zníženú teplotu v okruhu ÚK(čerpadlo ÚK zapnuté ak IzbReg:Nie, Vypne obehove čerpadlo ÚK a zavrie zmiešavací ventil ak IzbReg:Ano. p.úk Obehové čerpadlo ÚK. v.úk Elektro-zmiešavací ventil ÚK. Svorka "Z" znamená zatváranie ventilu (pokles teploty v bode TÚK). Svorka "O" zanamená otváranie ventilu (nárast teploty v bode TÚK). Montáž regulátora musí byť prevedená kvalifikovaným elektrikárom. Pri samostatnej a neodbornej montáži hrozí poranenie elektrickým prúdom, poškodenie regulátora a následne strata záruky. Inštalačné káble by mali byť pevne prichytené do steny (lišty, príchytky, lepidlo) tak, aby sa zabránilo ich možnému vytrhnutiu zo svoriek regulátora. 4 Návod na obsluhu SR34-M1T

Maximálne zaťaženie relé výstupu je 1A/230V. Maximálne celkové zaťaženie relé výstupov je 3A/230V. Ovládanie zariadení s vyššími výkonmi musí byť realizované cez stykače.

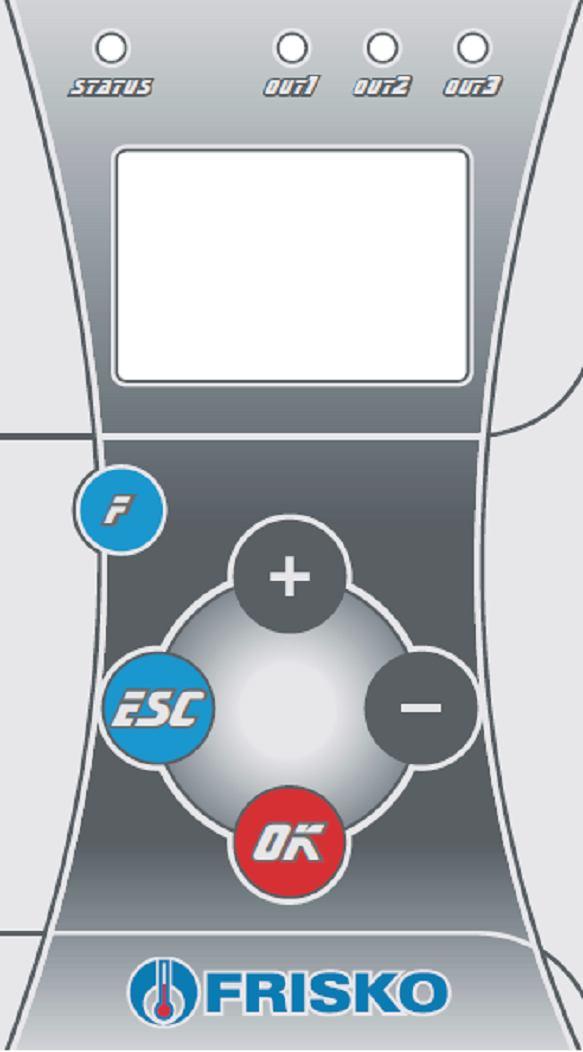

5 Maximálne zaťaženie relé výstupu je 1A/230V. Maximálne celkové zaťaženie relé výstupov je 3A/230V. Ovládanie zariadení s vyššími výkonmi musí byť realizované cez stykače. Pre zapojenie snímačov teploty je potrebné použiť kábel 2x0,5mm 2 Cu. Dĺžka káblov by nemala byť väčšia ako 30m. Káble snímačov teploty by mali byť uložené minimálne 30cm od elektrických káblov. Je neprípustné vedenie všetkých káblov (pre snímače aj elektrických) v jednom zväzku. Okruh napájania regulátora by mal byť vybavený samostatným vypínačom. Okrem montáže to umožňuje aj ľahké vypnutie regulátora a jednotlivých zariadení. Napájenie regulátora je možné zapojiť až po prevedení a prekontrolovaní všetkých elektrických pripojení a po založení predného krytu klávesnice. Analogicky pred demontážou krytu je potrebné regulátor odpojiť zo siete. OVLÁDACÍ PANEL REGULÁTORA A ZÁKLADY OBSLUHY Vzhľad čelného panela regulátora znázorňuje nasledujúci obrázok dioda stavu dioda statusowa diody diody stanu stavu výstupov wyjść regulatora LCD displej wyświetlacz LCD 4x12 znakov 4x12 znaków funkčné klawisz funkcyjny tlačidlá klawiatura klávesnica Dióda status správne nainštalovaného a funkčného regulátora svieti na zeleno. Poškodenie snímača alebo meracej trasy spôsobuje zmenu farby diódy status na červenú. Táto dióda okrem toho signalizuje priebežný režim: trvale svietenie označuje užívateľský režim, blikanie označuje servisný režim. Diódy stavu vystupov regulátora svietia na zeleni ak daný výstup je zapnutý. Návod na obsluhu SR34-M1T 5
