1 fermacell u vanjskoj primjeni Planiranje i obrada Stanje veljača 2014

2 2 1. fermacell Powerpanel na jednom mjestu Zahtjevi koji se postavljaju na suvremene građevne materijale postaju sve viši, uvjeti komfora rastu, a u porastu su interesi za brza i kvalitetna rješenja. fermacell nudi idealne cementno bazirane proizvode suhe gradnje za primjenu u suhoj gradnji. Kod rezanja i loma fermacell Powerpanel proizvoda ne oslobađa se prašina štetna za zdravlje. Posebne sigurnosne mjere nisu potrebne. Unutrašnjost: Prikladno za zidove i stropove u mokrim prostorijama s trajnom i visokom izloženosti vlažnosti. Tu se ubrajaju kupaone, wellness područja, tuševi i sanitarne prostorije. Vanjsko područje: kao ovješene fasade sa stražnjom ventilacijom i spušteni stropovi. Powerpanel TE Podni elementi za izgradnju mokrih prostorija bez barijera. Elementi su osobito prikladni za podove pod jakim opterečenjem vlažnosti. Podovi s odvodima u ravnini izvedivi s u sa, u tu svrhu posebn o razvijenim "elementima za tuševe". Powerpanel HD Ploče za primjenu na vanjskom zidnom spoju, kod načina gradnje s drvenim okvirima. Ispunjavaju nosivu funkciju i funkciju očvrsnuća, te se izravno primjenjuju za nanošenje žbuke. Zbog svojih dobrih protupožarnih značajki mogu se, isto tako primjeniti kao granična pregrada. Sadržaj pis proizvoda Certifikat upotrebljivosti, označavanje, građevna fizika Skladištenje i transport Uvjeti na gradilištu 4 3. izvana Područja primjene Trajnost Izmjere s podacima iz pćeg građevnog certifikata za uporabu Z kao nosiva ploča za žbuku kod ovješenih fasada sa stražnjom ventilacijom Prednosti ovješene fasade sa stražnjom ventilacijom (VHF) pćenito Izvedba blaganje površine sni razmaci i razmaci sredstava za pričvršćenje kao spušteni strop u vanjskom području Prednosti ovješenog spuštenog stropa pćenito Zaštita od korozije Izvedba blaganje površine sni razmaci i razmaci sredstava za pričvršćenje 14

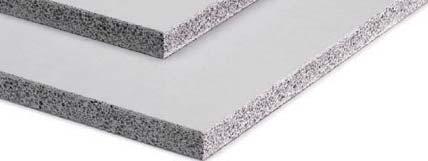

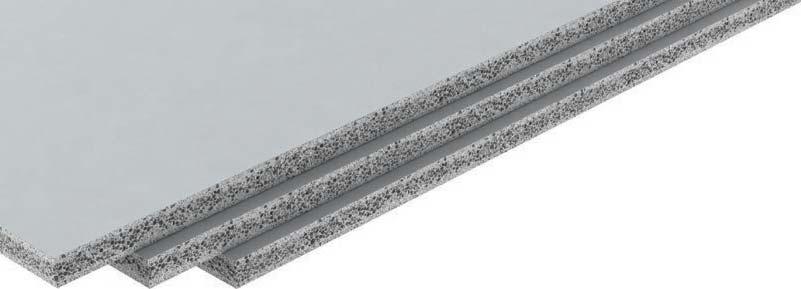

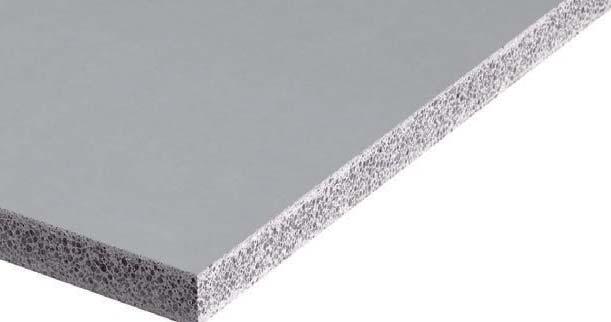

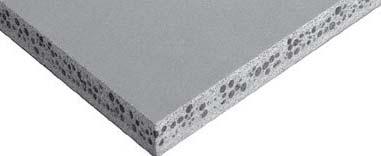

3 3 2. fermacell Powerpanel el H 2 Fasadni sustav - izvana Sa općim građevinskim certifikatom za uporabu omogućena je primjena u vanjskom području kao, fasada sa stražnjom ventilacijom ili kao spušteni strop. 2.1 pis proizvoda je cementno vezana građevna ploča od laganog - betona sa sandwich strukturom i obostranim ojačanjem površinskog sloja stropa iz alkalno otporne tkanine sa staklenom mrežicom. na nudi mnoge prednosti. Za konstrukcije zidova i podova kod visokog opterećenja vlagom. Vanjska pirmjena Spušteni stropovi ovješene fasade sa stražnjom ventilacijom Površina Vidljiva strana je glatke površine oplate sa žigom, stražnja strana je lagano valovita tj. baždarno nabrušena. Cementno sive boje. Premaz Idealna podloga za premaze bojom i žbuku. 2.2 Certifikat upotrebljivosti, označavanje, građevna fizika Građevna biologija ploče kontroliraju se putem vlastitog sustava nadzora, te su u okviru nadzornih ugovora podvrgnute stalnoj kontroli kakvoće preko mjerodavnih zavoda za ispitivanje (strano nadgledanje). Dodatno specifičnim zahtjevima zadanim prema europskim tehničkim dopuštenjima, Zavod za građevinsku biologiju u Rosenheimu ispitao je i njegove proizvodne postupke u pogledu zdravog stanovanja i zaštite okoliša. Zahvaljujući odličnim rezultatima ispitivanja dobio je ispitni žig "ispitano i preporučeno od "IBR". Izdavanje certifikata "Proizvod propisane mjere ispunjavaju zadane smanjene emisije" 1 renomiranog smjernice za građevne proizvode. eco-instituta iz Kölna, 2 pokazuje da ploče posjeduju odgovarajuću CE oznaku. odgovara strogim zdravstvenim i ekološkim zahtjevima. Sa Europskom tehničkom uporabnom dozvolom ETA-07/0087 dokazana je prikladnost građevinske ploče za nenosive unutarnje pregradne zidove, kao sto su obloge građevnih dijelova u unutarnjem i vanjskom području, kao podloga za žbuku, za pročelja kao i za ovješene stropove 1 2

4 4 Protupožarna zaštita Zahvaljujući svom čistom mineralnom sastavu ploče su negorive i ispunjavaju zahtjeve klase građevinskog materijala A1 prema DIN EN Zakonske građevne smjernice u skladu su s zahtjevima protupožarne zaštite za građevne dijelove. Karakteristične vrijednosti Europski tehnički certifikat za uporabu Klasa građevnog materijala (prema EN ) Debljina ploče Format ploče Mjerna tolerancija: duljina, širina Tolerancija debljine Gustoća ETA-07/0087 negorivo, A1 12,5 mm mm mm mm mm 1) ± 1 mm ± 0,5 mm ~ kg/m³ 2.3 Skladištenje ploča i transport ploče, isporučuju se vodoravno položene i zapakirane vodoravno na paletama. Skladištenje treba u načelu obaviti položeno na vodoravnoj podlozi. komito skladištenje može dovesti do deformiranja montažnih ploča i oštećenja rubova. Ako se skup ploča polaže na podlozi potrebno je obratiti pozornost na njihovu nosivost. Skladištenje na otvorenom, moguće je zahvaljujući otpornosti na hladnoću i postojanosti na vodu. Uslijed naknadne obrade površine, ploče ipak treba prekriti s vodootpornim pokrivačem i time isključiti vanjska onečišćenja na gradilištima. 2.4 Uvjeti na gradilištu Kao i svi drugi materijali koji se primjenjuju tijekom gradnje i ploče također podliježu rastezanju i skupljanju pod djelovanjem temperature i utjecajem - vlage. Za provođenje besprijekorne suhe gradnje u područjima zidova i stropova, potrebno je pridržavanje slijedeće spomenutih uvjeta obrade: Ploče prožete vlagom smiju se obrađivati tek nakon potpunog sušenja. štećeni dijelovi ne smiju se ugrađivati. Plošna masa ~ 13 kg/m² Izjednačenje vlažnosti ~ 5 % Koeficijent otpora difuziji vodene pare μ (prema DIN EN 12572) Toplinska provodljivost λ 10, tr (prema DIN EN 12664) tpornost toplinske provodljivosti R 10, tr (prema DIN EN 12664) Specifični toplinski kapacitet c p 56 Alkaličnost (ph-vrijednost) ~ 10 relativna promjena duljine (prema EN 318) 0,173 W/(mK) 0,07 (m²k)/w J/(kgK) 0,15 mm/m 2) 0,10 mm/m 3) 1) Dobavni rok na upit, mogući krojevi za rez 2) između 30 % i 65 % relativne vlažnosti zraka 3) između 65 % i 85 % relativne vlažnosti zraka Vodoravni transport ploča moguć je s podiznim kolima ili drugim transportnim kolima namjenjenim za transport ploča. Pojedinačne ploče potrebno je u načelu nositi bočno. Ručno nošenje ploča olakšano je pomoću alata, tzv. nosačem ploča. Ukoliko navedeni alat ne stoji na raspolaganju, izvođač treba nositi rukavice. Vraćanje drvenih paleta potrebno je pojedinačno dogovoriti s trgovcem. pće prednosti proizvoda od Izrazito stabilne i lagane Powerpanel ploče sastoje se od laganog betona ojačanog staklenim vlaknima. Stabilne su i postojane na mehanička naprezanja uz malu težinu H 2 Jednostavno pričvršćivanje možete pričvrstiti na potkonstrukciju s vijcima, čavlima ili klamicama (skobama). Lagana obrada fermacell Powerpanel ploče mogu se obrađivati bez specijalnih alata.

5 5 3. vanjska primjena 3.1 Područja primjene Sa Europskim tehničkim certifikatom - za uporabu ETA 07/087 potvrđena je primjena kao nosiva ploča za fasade kao i za spuštene stropove u vanjskoj primjeni. Koncem 2009 godine od strane Njemačkog Instituta za građevnu tehniku (DIBt) objavljeno je da se kod primjene građevnih ploča sa cementnim spojem kod fasada sa stražnjom ventilacijom i kod spuštenog stropa u vanjskom području, potrebuje dopuštenje za primjenu u Njemačkoj. Certificiran je kao fasadni sustav - vanjska primjena" Nosiva ploča za žbuku u ovješenim fasadama sa stražnjom ventilacijom i kao spušteni strop u vanjskom području (sa slojem otpornim na - vremenske uvjete) 3.2 Trajnost 3.3 Izmjere s podacima iz općeg građevnog certifikata za uporabu Z Kako bi se izmjerili građevni dijelovi u vanjskom području potrebno je primjeniti obračun opterećenja vjetrom. Pri tome je potrebno pridržavati se sljedećih parametara visine ugradnje, općenita pozicija (obala, brda...), visina pozicije, smjer (prema nebu). Dodatno opterecenju vjetrom, potrebno je kao potvrda sigurnosti pozicije prema Normama DIN EN obratiti pozornost na sljedeća opterećenja: Vlastiti teret uključujući oblogu Teret snijega i leda djelovanja pod prisilom Potvrda potkonstrukcije i njenog pričvršćenja na nosivu podlogu nisu dio pćeg certifikata za tehničku uporabu. Nosivost i pričvršćenje potkonstrukcije tj. ovjes potrebno je utvrditi putem projektanta/statičara u ovisnosti sa specifičnim objektom. Potvrda mora sadržiti sve građevne dijelove, spojeve i spojne elemente potkostrukcije kao i pričvršćenja u nosivom građevnom elementu, ali i potvrdu o posebnim teretima u fasadama ili stropnim osima, npr. smjer zaštite od sunčevih zraka i osvjetljenje koje se nalazi u potkonstrukciji. Potrebno je primjeniti prikladni postupak izmjere u ovisnosti sa tipom potkonstrukcije. Sa polaznim vrijednostima udara vjetra i dimenzioniranoj potkonstrukcijom moguća je izmjera. vješene fasade i stropne ploče u vanjskom području su neprekidno izložene promjenjivim vremenskim uvjetima. Stručni planer to valja uzeti u obzir kroz određivanje upotrijebljenih građevnih materijala i prikladnih zaštitnih mjera. Nosivost sredstava za pričvršćenje navedenih u pćem certifikatu za tehničku uporabu Z već je certificirana. Kod kombinacija različitih građevnih materijala, valja utvrditi njihovu međusobnu sukladnost.

6 6 4. kao nosiva ploča za žbuku u ovješenim fasadama 4.1 Prednosti ovješene fasade sa stražnjom ventilacijom (VHF) Fasadna obloga u sustavu VHF pri ispravnoj izvedbi osigurava dugotrajnost objekta. Integrirana toplinska izolacija osigurava najveću moguću pohranu topline u unutarnjim građevnim elementima. Hlađenje gubitkom topline u zimi kao i zagrijavanje u ljetu značajno je reducirano primjenom izolacijskih materijala. Moguće je primjeniti približno sve debljine izolacijskog materijala. Moguće je ujednačiti toleranciju građevnih supstanci. Pri stražnjoj izvedbi fasadnog sustava moguća održivost u svim sastavnicama. dvod vlažnosti usmjerava se prema prostoru stražnje ventilacije. 4.2 pćenito Prema DIN ,Točka se u svrhu reduciranja vlažnosti građevine i usmjeravanje od eventualnog proboja mlaza, a za odvajanje obloge od sloja izolacije odnosno zidne površine i usmjeravanje vode koja se topi na unutarnju stranu obloge, primjenjuje stražnja ventilacija. vi zahtjevi su u načelu ispunjen i ukoliko je raspored obloga izveden s razmakom od najmanje 20 mm od vanjskog zida odnosno izolacijskog sloja. Putem razmaka između fasadne ploče i izolacije omogućeno je cirkuliranje zraka iza fasade i usmjeravanje eventualno prisutne vlažnosti (vidjeti prikaz dolje). Kod fasada sa vanjskom oblogom i stražnjom ventilacijom potrebno je, kod ventilacijskih i ispušnih otvora na nižim točkama zgrade i krovnim kutovima s kosim rezom od najmanje 50 cm, uzeti u obzir dužinu zida od 1 m. U području podnožja potrebno je osigurati otvore za stražnju ventilaciju obloge vanjskog zida sa širinom od preko 20 mm kroz ventilacijske rešetke." (prema DIN ) Projektant /Statičar određuje podatke. Toplinska izolacija je temeljna komponenta unutar ovješene fasade sa stražnjom ventilacijom, koja u kombinaciji sa potkonstrukcijom i oblogom čini zatvoreni sustav. Moguće je primjeniti samo toplinske izolacije prema normi DIN , točka 7.3, tehnički dopuštene i koje ispunjavaju uvjete prema DIN Tip WAB*. Daljnje, naknadne podatke o izboru materijala tj pričvršćenju toplinske izolacije utvrđuje projektant. dgovarajući certifikat o sigurnosti pozicije potrebno je priložiti sukladno državnom pravilniku. Normom DIN : izregulirani su zahtjevi i ispitni pravilnik za obloge zidova u vanjskoj primjeni sa stražnjom ventilacijom. Funcija zaštite od vremenskih uvjeta i toplinske izolacije međusobno su konstruktivno odijeljeni kod ovješenih fasada sa stražnjom ventilacijom. Za uštedu energija prema pravilniku (En EV) u načelu se primjenjuje toplinska izolacija u međuprostoru. Potrebnu debljinu izolacijskog materijala utvrđuje projektant. Usmjerenje kondenzata i otopljene vode * vanjska izolacija zida iza obloge

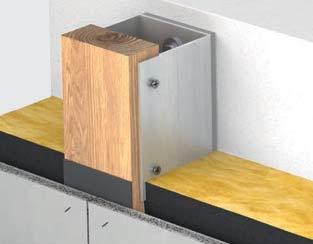

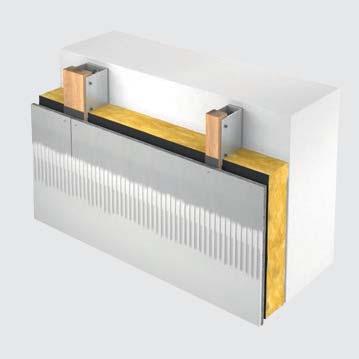

7 7 4.3 Izvedba Podatke o kroju reza moguće je preuzeti iz brošure fermacell" ploča za mokre prostorije -planiranje i obrada, poglavlje 5.1 Za bolje rukovanje kod građevne montaže, primjenjuju se ploče manjih formata u formatu 2000 x 1250 mm. Moguća je i primjena već ih dužina do 3000 mm kod montažnih elemenata. Najmanje dva paralelna ruba ploče u preklopu moraju biti polegnuti na potkonstrukciju. Za realizaciju velikih debljina izolacijskog materijala moguće je umjesto suprotne letve (vidi prikaz 1), pričvrstiti nosivu letvu na prikladni (metalni) kut tj. U-držač (vidi prikaz 2, u datom slučaju s termičkim pregradnim elementima). Držač razmaka mora biti otporan na koroziju. Nosivost spoja nosive i suprotne letve tj. nosive letve i kuta tj. U-Haltern potrebno je potvrditi statički i konstruktivno. Certificiranje nosivosti drvene konstrukcije slijedi prema DIN EN Prikaz Pik 1: Varijanta sa suprotnom lt letvom Dilatacijske spojeve objekta potrebno je primjeniti u potkonstrukciji i oblozi. Za ujednačenje termičkih zahtjeva u području fasade potrebna je primjena dilatacijskih spojeva u razmacima od najviše 25 m u vodoravnom i okomitom smjeru. Prikladna sredstava moguće je preuzeti od različitih proizvođača potkonstrukcija. Za pričvršćenje potkonstrukcije na nosivi zid potrebno je primjeniti isključivo tehnički dopuštene tiple (vijak-tipla-kombinacija). Provedba potvrde o nosivositi izvodi se za kombinaciju vlastitog tereta i naleta vjetra prema DIN EN Potrebno je pridržavati se protupožarnih odredbi prema Državnom građevnom zakonu. Dopuštena visina objekta drvene potkonstrukcije iznosi do 22 m. Prikaz Pik 2: Varijanta s metalnimn U-Haltern Potkonstrukciju je moguće izabrati između dva sustava. Varijanta 1 - drvena potkonstrukcija Standardna konstrukcija ovješene fasade sa stražnjom ventilacijom na na drvenoj potkonstrukciji se sastoji od nekoliko razina prema DIN bloga fasade pričvršćuje se sa pričvrsnim elementima na nosivu letvu. Nosiva letva (najmanji poprečni rez mm u području sudara ploče) spaja se načelno, okomito na suprotnu letvu pomoću vijaka. Za osiguranje trajnosti potrebno je prethodno obratiti pozornost na mogućnosti preventivne zaštite drveta. Prevencija štete od plijesni i insekata uspješna je sa tehnički osušenim drvetom, ugradbene vlažnosti od 20 % potkrovno ili natkrovno, te ispunjava suvremenih mjera prema DIN Ipak, preporučamo i primjenu samoljepljive EPDM-trake, kako bi zaštitila drvena potkonstukcija od eventualnog proboja vlage. (vidjeti prikaz 1 do 3). Montiranje ploča na drvenu potkonstrukciju za premaz žbukom 35 mm 80 mm 1 mm Prikaz 3: Uski spoj ploča (širina spoja 1 mm), kod premaza sa žbukom.

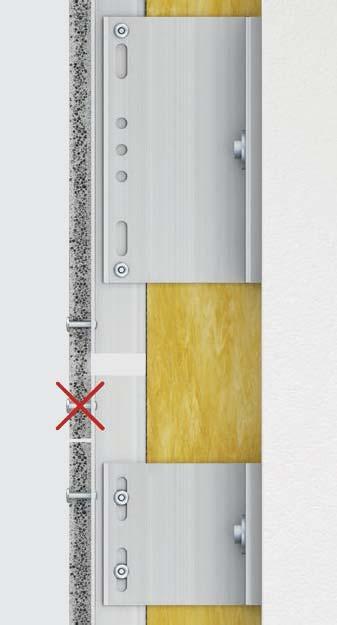

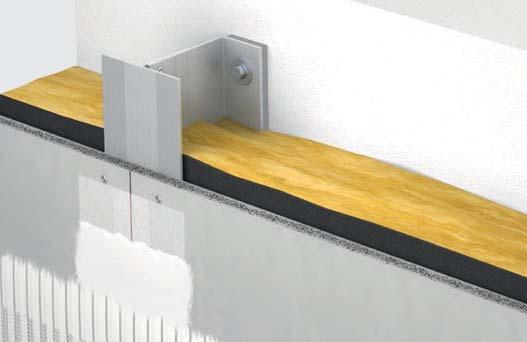

8 8 Varijanta 2-Aluminijska potkonstrukcija Moguća je primjena aluminijske potkonstrucije u vanjskoj primjeni. Potvrda nosivosti mora uslijediti prema DIN EN U ponudi postoje različiti, tehnički dopušteni aluminijski sustavi potkonstrukcije kao npr. oni Tvrtke BWM. U načelu se sastoje od zidnog držača i i nosivog dijela, prema kojima razlikujemo spoj između čvrste i klizne točke. Minimalnu debljinu od 2 mm i najveću duljinu potkonstrukcijskog dijela od 3000 mm nije dopušteno prekoračiti. (sve daljnje podatke moguće je preuzeti iz pćeg certifikata za uporabu). Kako bi omogućili rad bez tlačne sile sa aluminijskom potkonstrukcijom, potrebno je obratiti pozornost na montažu potkonstrukcije i čvrste i klizne točke. Pri montaži klizne točke, pričvrsni element (zakovica), postavlja se u dužnu šupljinu, te se izvedba čvrste točke nastavlja putem preciznog pričvršćenja u odgovarajuću oblu šupljinu (vidjeti detalj A), pri čemu se čvrste točke određuju u sredini nosivog elementa. Primjena termičkog pregradnog elementa, između nosivog zida i držača razmaka, umanjuje učinak toplinskog mosta aluminijske potkonstrukcije. Termičke pregradne elemente možete pronaći u ponudi proizvođača potkonstrukcije. Preporučamo vodoravno predbušenje ploče u vodoravnoj poziciji (Ø 5,1) i završno podešavanje na potkonstrukciju. U sljedećem radnom postupku potrebno je probušiti potkonstrukcijski element kroz već postojeće šupljine ploče. Završno je moguće pričvrstiti ploču sa zakovicom (pomoću uređaja postavljanje zakovica). Detalj A: Izvedba čvrste i klizne točke Montiranje ploče na aluminijsku potkonstrukciju za premaz žbuke Izravni nanos sustava žbuke npr. Powerpanel HD Sustav žbukanja 80 mm 1 mm Uski spoj ploce (širina spoja 1 mm) kod premaza žbukom 1 fermacell Lagani mort HD 5 6 mm 2 fermacell Armaturna traka HD 3 fermacell Lagani mort HD 2 3 mm

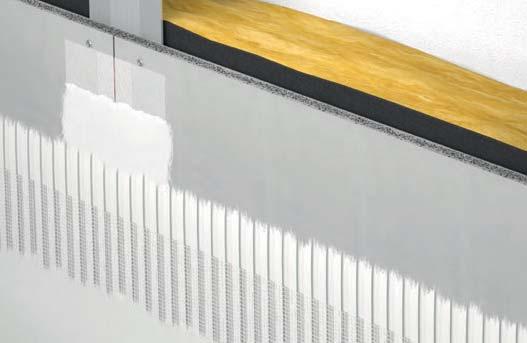

9 9 4.4 Premazi za žbuku je potrebno premazati sa sustavom žbuke u svrhu zaštite od vremenskih nepogoda. n se sastoji od podžbuke i gornje žbuke (završni premaz). Sustav žbukanja je je pohranjen u Njemačkom Institutu za građevnu tehniku, kao fermacell Powerpanel HD sustav žbukanja, koji odgovara klasi građevnog materijala A2. Powerpanel HD Putzsystem Za prekrivanje žbukom primjeren je prokušani sustav fermacell Powerpanel HD. Sastoji se od bandažne trake za spojeve i direktno nanesenog Powerpanel HD sustava žbukanja. Izvedba Powerpanel HD armiranje fuga U područjima s povećanim optičkim zahtjevima preporučamo primjenu Powerpanel HD armiranja fuga, no isti nije sastavni dio certifikata. Sve sudare ploča potrebno je oblijepiti sa samoljepljivom fermacell armaturnom trakom HD. Izravno nakon premazivanja armaturne trake preko cijele širine nanijeti fermacell ljepilo za armiranje HD. Ljepilo za armiranje je u ovisnosti sa temperaturom i relativnom vlažnosti zraka. Nakon sušenja u vremenu od oko 24 sata (+20 C i 50% rel. vlažnosti zraka), moguća je obrada s sustavom žbukanja Powerpanel HD. Kako bi se osigurala zaštita od vremenskih uvjeta, potrebno je namočiti pričvrsna sredstva sa fermacell Powerpanel HD armaturnim ljepilom. vaj postupak nije neophodan kod pričvrsnih sredstava od plemenitih metala ili aluminija. Nanošenje sustava žbuke Uvjeti pri obradi: Tijekom faze obrade i sušenja, dopuštena temperatura okoline i podloge ne smije biti ispod + 5 C niti preko + 30 C. Nije dopuštena obrada na izravnoj izloženosti suncu, jakom vjetru, magli i visokoj vlažnosti zraka. Detaljnije informacije možete pronaći u referentnom listu "Žbukanje pri visokim i niskim temperaturama" izdanje Njemačke komercijalne udruge. fermacell Preporuča se pred priprema sa fermacell predpremazom (Tiefengrund) Armaturni sloj (temeljni sloj) - Armiranje svih kutova fasade s odgovarajućim kutnicima - Primjena dijagonalnog armiranja na kutove i otvore u fasadi (vrata, prozori) - nanošenje laganog morta HD preko cijele površine i osno postavljanje fermacell armaturne mreže HD s dostatnim preklopom u vanjskoj trećini armaturnog sloja - Debljina sloja 5-6 mm Završni sloj- filcana površina: nakon otvrdnuća armiranog sloja (1 dan) lagani mort se nanosi u 2-3 mm debljine sloja, te se filca. Certificirani sustavi žbuke sa sustavom zaštite od vremenskih uvjeta, koje ispunjavaju uvjete iz ETAG 004, isto tako predstavljaju prikladnu zaštitu od vremenskih uvjeta. U tu je svrhu potrebnu certificirati prianjanje spoja između sustava žbuke i ploče, kao i djelovanje sustava sloja pri sanaciji pukotina na ploči u svakom pojedinačnom sustavu, od strane proizvođača žbuke. Protupožarnu zaštitu (A2 ili B1) za odabrani sustav žbukanja, potrebno je ispitati i dokazati na pločama fermacell. U ovisnosti sa značajkama određenog sustava žbuke ili fasade one su ili - vatrootporne ili teško zapaljive. Varijanta s aluminijskom potkonstrukcijom Kao vanjski završetak, preporučuju se boje otvorene na difuziju, npr. na bazi silikata ili silikatne smole.

10 sni razmaci i razmaci sredstava za pričvršćivanje sni razmaci i razmaci sredstava za pričvršćenje, u ovisnosti su sa opterećenjem vjetrom kod ovješenih fasada sa stražnjom ventilacijom. Za, u tabeli 1 navedenu, najveću opteretivost vjetrom i prikazane slučajeve primjene, potreban je dokaz o sigurnost pozicije za fasadni sustav u vanjskoj primjeni, pod opterećenjem vjetra i to Postupkom certifikata za uporabu pćeg certifikata za uporabu Z Ukoliko izmjera pokaže različito opterećenje vjetrom, nego je to navedeno u tabeli 1, slijedi utvrđivanje nosivosti i ispravnosti primjene putem stvaranja statike specifične za određeni objekt. U tu svrhu potrebne nužne dimenzije moguće je preuzeti iz pćeg certifikata za uporabu. Pojedinačna izmjera omogućuje varijaciju pričvrsnih sredstava kao i potkonstrukcije u načinu i razmaku. U tom slučaju mogući osni razmak iznosi najviše 625 mm (vidjeti tabelu 2). Minimalni razmak kutova i rubova svih mogućih sredstava za pričvršćivanje iznosi najmanje 25 mm. sne razmake u rubnom i kutnom području je potrebno, u određenom slučaju, smanjiti. Tabela 1: sni razmaci i razmaci sredstava za pričvršćenje po ploči mm u ovisnosti sa opterećenjem vjetra na ovješenoj fasadi sa stražnjom ventilacijom. pterećenje vjetrom w [kn/m 2 ] Sredstvo za pričvršćenje Potkonstrukcija Najveći razmak potkonstrukcije mm Zbroj /razmak sredstava za pričvršćenje kod duljine ploče od 1500 mm 1,6 Spax plemeniti čelik vijak 4 35 mm Drvo Reda /9 komada / max. 181 mm fermacell Powerpanel-vijak 3,9 35 mm 1,8 DU Fast Čavli s utorom plemeniti čelik 2,1 45 mm Drvo Reda /8 komada / max. 207 mm haubold klamice plemeniti čelik KG 740 C RF geh 1,5 40 mm 2,0 SFS Fasadni vijci TW-S-D12-4,8 38 mm Drvo Reda /7 komada / max. 242 mm 2,4 haubold Klamice plemeniti čelik KG 740 C RF geh 1,5 40 mm Drvo Reda/10 komada / max. 161 mm DU Fast Čavli s utorom plemeniti čelik 2,415 mm SFasadni vijci TW-S-D12-4,8 38 mm Gesipa velike slijepe zakovice Alu/Niro K14-5,0 25 mm Aluminij 4 Reda /8 komada / max. 207 mm 2,8 Gesipa Velike slijepe zakovice Alu/Niro K14-5,0 25 mm Aluminij Reda /9 komada / max. 181 mm Tabela 2: Pojednostavljene vrijednosti brzine strujanja udara kod građevnih objekata visine 25 m i više Temelj (Izvod iz DIN EN /NA : ) i max razmak s oblogom od Zona vjetra Brzina strujanja udara q p in kn/m 2 kod visine objekta h u granicama od osni razmak h 10 m 10 m < h 18 m 18 m < h 25 m mm 1 Unutrašnjost 0,50 0,65 0, Unutrašnjost 0,65 0,80 0,90 bala i otoci na Istočnom moru 0,85 1,00 1,10 3 Unutrašnjost 0,80 0,95 1,10 bala i otoci na Istočnom moru 1,05 1,20 1, Unutrašnjost 0,95 1,15 1,30 bala i otoci na Istočnom moru 1,25 1,40 1,55 toci na Sjevernom moru 1,40

11 11 5. kao spušteni strop u vanjskom području 5.1 Prednosti ovješenog spuštenog stropa U mnogobrojnim građevinama u vanjskom području, sustavi spuštenog stropa su u primjeni kod suhomontažne gradnje. Jednostavan način sa sveobuhvatnim komponentama u suhomontažnoj gradnji su uobičajena prednost. 5.2 pćenito U vanjskom području su stropovi izloženi stalnim promjenama vremenskih uvjeta. Nadalje su sustavi spuštenih stropova mehanički opterećeni opterećenjem vjetra (vjetrenom usisu/struji). sim drvenih potkonstrukcija, na raspolaganju su i sustavi načinjeni od metala. Pri odabiru potkonstrukcije, osobito u vanjskom području, potrebno je pridržavati se zaštite od korozije. Kod kombinacija razlicitih radnih materijala potrebno je ispitati podnošljivost istih. Isto tako potrebno je pomoću stručnog plana utvrditi kategoriju korozivnosti u odnosu na opteretivost vlagom (vidi tabelu dolje). Pri tome razlikujemo trajanje zaštite prema DIN EN IS u tri vremenska razdoblja, niska, srednja i visoka. Normativ pravilnika o trajanju zaštite propisuje održavanje i njegu u skaldu s pravilnikom, te time pomaže naručitelju u određivanju intervala inspekcije. U certifikatu je potrebno obuhvatiti, građevne dijelove, spojeve i pričvršćenja na nosivi građevni element. Kod primjene tankih metalnih zidnih profila (profila za suhomontažnu gradnju )potrebno je utvrditi usklađenost sa sustavom (čvrstoću profila, nosivost i spoj) prema DIN ili DIN EN putem službenog ispitivanja. Primjenjuju se ovjesi otporni na tlačnu silu s najmanjom nosivosti od 0,25 kn po ovjesu, ispitivanje funkcionalnosti treba uslijediti prema DIN 13964, i ispuniti uvjete prema Prilogu G. Zaštitu od korozije potrebno je odabrati prema specifičnosti objekta i stanju gradnje. Funkciju cjelokupne stropne konstrukcije potrebno je statički dokazati. Prema DIN EN za drvene elemente preporuča se ograničenje savijanja kod certificiranja prikladnosti za primjenu - na spuštenim stropovima na I/300. Kao potvrda o nosivosti i prikladnosti primjene se, u načelu, određuje statika specificirana za određeni objekt putem korisnika (stručni poduzetnik). Pri tome je potrebno uzeti u obzir djelovanja vlastitog tereta spuštenog stropa, opterećenja vjetrom, te opterećenja snijegom i ledom kao i djelovanje tlačne sile (npr. nepravilnosti). Pri tome, veliku ulogu čine čimbenici poput opterećenja vjetrom, površina spuštenog stropa, izvedba stropa i visina izgradnje spuštenog stropa. Za pričvršćivanje potkonstrukcije na nosivi zid tj. strop, isključivo se primjenjuju građevno- tehnički dopuštene tiple (vijak-tiplakombinacija). Prema DIN i DIN EN IS vrijede sljedeće kategorije korozije i primjeri primjene: Kategorija korozije Beispiele für typische Umgebungen C 3 umjereno C 4 jaka C 5 M iznimno jaka (more) vanjsko područje Gradska i Industrijska atmosfera, umjereno onečišćenje putem sumpornog dioksida. Područja obale sa malim solnim opterećenjem Industrijska područja i obalna područja s umjerenim solnim opterećenjem balna i ffshore područja s visokim solnim opterećenjem Unutarnje područje Proizvodne prostorije sa visokom vlažnosti i neznatnim onečišćenjem zraka npr. pogoni za proizvodnju prehrambenih proizvoda, praonice pivnice, mljekare Kemijski pogoni, bazeni, spremišta za brodove iznad morske vode bjekti ili područja sa gotovo stalnom kondenzacijom i jakim onečišćenjem

12 Zaštita od korozije 5.4 Izvedba Zaštita od korozije je u ovisnosti sa okvirnim uvjetima. Zahtjevi na zaštitu od korozije metalne potkonstrukcije, su formulirani u različitim normama, npr. u DIN , tabela 2 ili DIN EN , tabela 7 (Klase opterećenja) i tabele 8 (klase zaštite od korozije). stale, jednako vrijedne, zaštite od korozije, dopuštene su ukoliko je njihova zaštita certificirana putem Ispitnog Certfifikata. Za drvenu konstrukciju potrebno je utvrđivanje Kategorije primjene 2 prema DIN EN Zaštita od korozije potkonstrukcije je načelno u ovisnosti sa rubnim uvjetima, mjestom izgradnje objekta, pretpostavkama o trajanju zaštite, pristupačnoj vizualnoj kontroli, sigurnosnoj važnosti građevnog elementa. Pomoć pri postavljanju potrebne zaštite od korozije moguće je pronaći u Kategorijama korozije prema DIN EN IS u kojima je opisana otpornost metalnog građevnog elementa u odnosu na određene zahtjeve korozije (vidjeti tabelu na str.12 dolje) kao i trajanje zaštite prema DIN EN IS Trajanje zaštite opisuje vremensko razdoblje od početka uvjetovanja pa do prve obnove elementa. značuje tehnički parametar za utvrđivanje mjera održavanja kod redovitog održavanja i njege, te ne predstavlja vremensko jamstvo. Kod primjene fermacell ploča, kao obloga stropa upotrebljavaju se ploče malog formata 1000 x 1250 mm. Uvijek moraju najmanje dva ruba ploče nalijegati na potkonstrukciju Nisu dopušteni ukočeni spojevi na granične elemente. U potkonstrukciji i oblogi su dilatacijski spojevi. Za izjednačenje termičkih uvjeta potrebno je u području spuštenog stropa rasporediti razmake dilatacijskih spojeva na max 15 m. Površine spuštenog stropa na kojima dopuštena izvedba bez spojeva, iznosi 15 x 15 m. Dodatni tereti (kao npr. svetiljke ), potrebno neovisno o ploči obloge, provesti kroz nosivu podlogu. Powerpanel H2 ploče pričvršćuju se (nelijepljene, širina spoja 1 mm) u uskom spoju na potkonstrukciju. Radi stalnog utjecaja vlastitog tereta ploče potrebno je umanjiti osni razmaki razmak sredstava za pričvršćivanje. Varijanta 1 - drvena potkonstrukcija Drvena potkonstrukcija na spuštenom stropu u vanjskom području izvodi se sukladno podacima primjene fasade (poglavlje 2, varijanta 1). Varijanta 2 -Aluminijska potkonstrukcija Aluminijsku potkonstrukciju na spuštenom stropu u vanjskoj primjeni moguće je izvesti sukladno podacima kod fasada sa stražnjom ventilacijom (poglavlje 2, varijanta 2). Varijanta 3 - Čelična potkonstrukcija vjese stropne konstrukcije potrebno je izvesti otporno na tlačnu i vlačnu silu, te je u pojedinim slučajevima potrebno osiguranje od loma. Pričvršćivanje ovjesa u sirovi strop slijedi s dostatnim brojem sredstava za pričvršćenje na određenu podlogu. Potvrda nosivosti čelične potkonstrukcije slijedi prema Normama reda DIN EN Za ovješeni spušteni strop načelno se primjenjuju uobičajeni ovjesi poput Nonius - ovjesa. Izmjera poprečnog reza mora jamčiti statičku sigurnost spuštenog stropa (uključujući dodatni teret). Razmak dilatacijskih spojeva potkonstrukcije utvrđuje statičar/ projektant. Za pričvršćivanje Powerpanel H 2 ploča primjenjuju se fermacell Powerpanel -vijci 3,9 35 m m (tehničke karakteristične vrijednosti ploče i fermacell Powerpanel vijci opisani su u ETA 07/0087). Razmake potkonstrukcije i razmake sredstava za pričvršćivanje potrebno je izmjeriti od strane statičara.

13 Premazi površine Kod svih prethodno navedenih varijanti potkonstrukcije potrebno je, završno, ploču površinski premazati. U svrhu osiguranja trajno učinkovite zaštite od vremenskih uvjeta obloge spuštenog stropa potrebna je primjena sustava premaza ispitanih prema ETAG 004 poput fermacell Powerpanel HD sustava žbuke. Pri tome vrijede jednaki podaci poput onih navedenih kod fasada sa stražnjom ventilacijom (vidjeti poglavlje 2, Premazi površine). Alternativni sustavi za zaštitu od vremenskih uvjeta Moguća je primjena sredstava za premazivanje sa zaštitom od vremenskih uvjeta na spuštenom stropu sa značajkama premošćivanja pukotina iz klase A4. Prema materijalu premaza ili sustavu premazivanja, spušteni strop je negoriv ili teško zapaljiv kao npr. premaz ispitan u okvirima pćeg certifikata za uporabu Z fermacell premaznog flisa ili KEIM Soldalit boje za farbe. vodotporan, postojan na vremenske uvjete, te otporan na kemikalije i truljenje. Dimenzija 1 50 m. Daljnje podatke možete preuzeti iz referentnog lista koji vam stoji na raspolaganju na Boja za fasade KEIM Soldalit KEIM Soldalit je silikatna boja koja postoji u gruboj (KEIM Soldalit -Grob) i glatkoj (KEIM Soldalit) izvedbi. bje izvedbe pripadaju klasi građevnog materijala A2 (negorivo). Radi nešto grublje strukture KEIM boje Soldalit -Grob, dodatno se ostvaruje izjednačenje strukture i poravnanje. Završni premaz s glatkom bojom KEIM Soldalit osigurava glatku strukturu površine. Za daljnje podatke pogledati list podataka od strane proizvođača. Izvedba ploče potrebno je premazati fermacell Tiefengrundom (predpremaz) prije primjene boje. Sustav zaštite od vremenskih uvjeta s fermacell Powerpanel premaznim flisom i 2 komponentnim sustavom boja KEIM Soldalit Alternativni sustav zaštite od vremenskih uvjeta vješena obloga spuštenog stropa s vaj sustav premazivanja s fermacell pločom posjeduje protupožarnu klasu A2, te ga je moguće primjeniti u visinama do 100 m iznad gornjeg kuta ograde. fermacell Powerpanel premazni flis Powerpanel premazni flis je materijal od staklenih vlakana klase građevnih A2 (negorivo). U prodaji i kao Varijanta sa metalnom potkonstrukcijom zaštićenom od korozije Varijanta s drvenom potkonstrukcijom

14 14 Powerpanel HD armiranje fuga Preporučamo Powerpanel HD za ostvarenje visokih optičkih zahtjeva za premaze bojom. Sve spojeve ploča potrebno je zalijepiti sa samoljepljivom fermacell Armaturnom trakom HD Nastavno slijedi premaz armaturne trake preko cijele širine sa fermacell ljepilom za armiranje HD. Armaturno ljepilo je u ovisnosti s temperaturom i relativnom vlažnosti zraka nakon vemena sušenja od 24 sata (+20 C i 65 % relativne vlažnosti zraka) moguće obraditi s premazom boje. Postavljanje flisa Boja KEIM Soldalit se nanosi valjkom u dostatnoj količini. Polijeganje fermacell Powerpanel premaznog flisa izvodi se iz role ili izrezano u još vlažni premaz, bez neravnina i mjehurića s preklopom od oko 5 cm širine. Pri tome je potrebno obratiti pozornost da preklop ne prekriva područje spoja i da se u određenom slučaju ne ošteti armiranje fuga putem naknadnog dvostrukog reza. Nakon dvostrukog reza potrebno je odstraniti obje rubne trake i fermacell Powerpanel premazni flis spojiti na sudar, bez šava. Područje sudara potrebno je vezno potisnuti, te boju KEIM Soldalit oštećenu radi odstranjenja rubne trake, ispuniti tapetarskom špahtlom izgladiti sudarni šav. Završno -mokro u mokroponovno premazati sa KEIM Soldalit. Cjelokupna potrošnja boje KEIM Soldalit za polijeganje fermacell Powerpanel premaznog flisa iznosi oko 0,8 kg/m 2 Premaz i oblikovanje bojama Nakon vremena sušenja od najmanje 12 sati slijedi naknadni premaz koji ujednačava strukturu, KEIM taložni premaz Soldalit -Grob, koji se nanosi preko cijele površine. Soldalit Grob u pravilu je potrebno naznačiti strop s premazom od Soldalita. Soldalit-Grob je svjetliji od željene boje tona. Putem premazivanja stropa s Soldalit bojom, postiže se željeno oblikovanje bojama. Soldalit Grob nije prikladan kao završni premaz. Nakon još jednog vremena sušenja od najmanje 12 sati, slijedi završni premaz sa bojom KEIM Soldalit. Prema tonu boje možda će biti neophodan još jedan premaz sa KEIM Soldalitom. Sveukupna potrošnja KEIM taložnog premaza Soldalit-Grob iznosi oko 0,45 kg/m 2 a cijela potrošnja završnog premaza sa KEIM Soldalitom oko 0,30 kg/m sni razmaci i razmaci sredstava za pričvršćenje sni razmaci i razmaci sredstava za pričvršćivanje u ovisnosti sa opterećenjem vjetra kod ovješenih spuštenih stropova u vanjskom području na drvenim, aluminijskim i specijalnim metalnim potkonstrukcijama. Potvrda nosivosti i prikladnosti primjene slijedi putem izrade, za objekt specifične, statike. Vrijednosti i dimenzije nužne za taj postupak mogu se preuzeti iz pćeg certifikata za uporabu Z Individualna mjerenja omogućuju varijacije sredstava za pričvršćivanje kao i potkonstrukcije u načinu i razmaku. Najmanji kutni i rubni razmak svih mogućih sredstava za pričvršćivanje iznosi najmanje 25 mm. sne razmake u rubnom i kutnom području objekta, potrebno je smanjiti. Spušteni strop u vanjskom području na posebnoj metalnoj potkonstrukciji spuštenog stropa u vanjskom području moguće je, kao prethodno spomenuto, izvesti sa temeljnim i nosivim profilima kao i ovjesima od čeličnog lima otpornog na koroziju. Metalnim profilima na tankim zidovima, osni i razmaci pričvršćivanja, odreuđje statičar na temelju potvrde o nosivosti prema normama redova DIN EN 1993 "Eurocode 3: Dimenzije i konstrukcija čeličnih građevnih dijelova" izdanje 2010 uključujući i državne privitke. Pri izračunu čelične potkonstrukcije potrebno je uzeti u obzir mnoge čimbenike, te usisna i potisna opterećenja, obzirom da je neophodno umanjiti preuzimanje tereta. Izmjera slijedi prema mjerodavnom slučaju opterećenja. Utvrđivanje razmaka ovjesa i temeljnih profila slijedi pomoću ishoda i uzimajući u obzir geometriju profila i jačinu materijala. pterećenje ploče određuje max razmak potkonstrukcije u ovisnosti sa parcijalnim faktorom sigurnosti za određenu primjenu. Nije dopušteno prijeći težinu od 0,20- kn po m 2, nanesenog sloja na ploči. Izračun potkonstrukcije provodi statičar tj.proizvođač profila.

15 15 Izjava o sukladnosti Gradilište tj. objekt Naziv:... Građevni.element:... Ulica:... PLZ/Mjesto:... Naziv i adresa poduzeća proizvođača ovješene fasade sa stražnjom ventilacijom tj. spuštenog stropa u vanjskom području sa oplatom od. Naziv:... Ulica:... PLZ/Mjesto:... Vrijeme izvedbe gore navedene građevne usluge Datum:... vime se potvrđuje da su ovješene fasade sa stražnjom ventilacijom tj. spuštenog stropa u vanjskom području sa oplatom od fermacell Powerpanel H 2 sukladne u pogledu svih pojedinosti, stručnosti i pridržavanja svih uvjeta iz pćeg certifikata za uporabu br. Z Njemačkog Instituta za građevnu tehniku u Berlinu, kao i pridržavanje Uputa za obradu fermacell-a. pri izvedbi i proizvodnji. Za građevne proizvode ili elemente koji nisu proizvedeni od strane potpisnika, isto se potvrđuje postojećom oznakom elementa sukladno zahtjevima pćeg certifikata za uporabu, internoj kontroli, te pismenoj potvrdi proizvođača građevnih proizvoda ili elemenata, koje su pohranjene u spisima potpisnika. Naziv i adresa poduzeća proizvođača za na opisanoj ovješenoj fasadi sa stražnjom ventilacijom ispitani sustav žbukanja kao HD sustav žbukanja, koji se sastoji od fermacell laganog morta HD i fermacell armaturne mrže HD ili drugog dopuštenog sustava žbukanja koji ispunjava zahtjeve dopuštenja za uporabu. Naziv:... Ulica:... PLZ/Mjesto:... Vrijeme izvedbe gore navedene građevne usluge Datum:... vime se potvrđuje, da je ispitani sustav žbukanja kao HD sustav žbukanja, koji se sastoji od fermacell laganog morta HD i fermacell armaturne mrežice HD ili drugog sustava za žbukanje koji ispunjava zahtjeve za uporabu, sukladne u pogledu svih pojedinosti, stručnosti i pridržavanja svih uvjeta iz općeg certifikata za uporabu br. br. Z Njemačkog Instituta za građevnu tehniku u Berlinu, kao i kao i pridržavanja Uputa za obradu na opisanu susjednu zidnu konstrukciju te izvedbu. Za građevne proizvode ili elemente koji nisu proizvedeni od strane potpisnika, se potvrđuje postojećom oznakom elementa sukladno postojećoj oznaci zahtjevima pćeg certifikata za uporabu, internoj kontroli, te pismenoj potvrdi proizvođača građevnih elemenata, koje su pohranjene u spisima potpisnika. va potvrda je namijenjena investitoru kako bi bilo omogućeno proslijeđivanje na ovlašteno građevinsko tijelo.
