1 Kompaktni cjenik 2018 HR Zidni uređaji Klimatizacijski uređaji Solarni sistemi Dizalice topline Spremnici tople vode Sistemska tehnika Važeći od 1. travnja 2018.

2 Objašnjenja uz cjenik U cjeniku se nalazi sljedeći proizvodni program: Zidni uređaji Spremnici potrošne tople vode Dizalice topline Kotlovi na drva Spremnici ogrjevne vode Klima uređaji Solarni sistemi Sistemska tehnika Simboli razreda energetske učinkovitosti Temeljem EU-odredbe o označavanju proizvoda povezanih s energijom (r. 811/2013) Viessmann je kao proizvođač određenje kombinacije proizvođača topline i spremnika tople vode izmjerio kao tzv. kombi-uređaje. Kombi-uređaji dobivaju po jedan razred energetske učinkovitosti odvojeno za grijanje i za pripremu tople vode ko proizvodi nisu zajedno izmjereni kao kombi-uređaji, razred energetske učinkovitosti za toplu vodu ne navodi se. Umjesto toga, spremnik tople vode ima zasebnu oznaku razreda energetske učinkovitosti. h Funkcija grijanja prostora w Priprema tople vode N Novo u cjeniku Primjer: Kombi-uređaj, tvornički izmjeren: h / w Cijene se podrazumijevaju kao neobvezna preporuka bez zakonskog PDV-a. Iste nisu predviđene za krajnjeg kupca nego služe kao osnova za proračun. ko nije drugačije navedeno, proizvodi su isporučivi sa skladišta u kratkom roku. Važeći su Opći uvjeti prodaje otiskani u dodatku Cjenika. Pridržavamo pravo na izmjene. Viessmann d.o.o. Hrvatska HR Zagreb Telefon: Telefaks:

3 Sadržaj 2/3 Vitodens 100-W Vitodens 111-W Vitodens 200-W Vitodens 222-W, 222-F Sustav za odvod dimnih plinova Vitopend 100-W Zidni plinski kondenzacijski uređaj Kompaktni zidni plinski kondenzacijski uređaj Zidni plinski kondenzacijski uređaj Kompaktni plinski kondenzacijski uređaj za Vitodens Zidni plinski uređaj 4,7 do 35,0 kw 4,7 do 35,0 kw 1,8 do 150,0 kw 1,8 do 35,0 kw 10,5 do 30 kw Stranica 4 Stranica 5 Stranica 6-7 Stranica 8 Stranica Stranica 15 Vitorondens 200-T Uljni kondenzacijski kotao 20,2 do 53,7 kw Stranica 16 Vitocal 060- Vitocal 100-S Vitocal 111-S Vitocal 200-S Vitocal 222-S N N Dizalica topline za potrošnu toplu vodu Split dizalica topline zrak/voda Kompaktna split dizalica topline zrak/voda Split dizalica topline zrak/voda Kompaktna split dizalica topline zrak/voda 4,5 do 15,7 kw 4,5 do 15,7 kw 4,0 do 10,1 kw 4,0 do 10,1 kw Stranica 17 Stranica 18 Stranica 20 Stranica 22 Stranica 23 Vitoclima 200-S Vitoclima 300-S Split klima uređaj Multisplit klima uređaj unutarnje jedinice vanjske jedinice 2,6 do 5,3 kw 2,1 do 4,5 kw 5,0 do 12,0 kw Stranica 25 Stranica 25 Stranica 25 Vitoligno 100-S Kotao na drva s postupkom pirolize 18,0 do 80,0 kw Stranica 26 Vitosol 141-FM, 100-FM, 200-FM Vitosol 100-FM, 200-FM Vitosol 100-FM Vitosol 100-FM, 200-FM Vitosol 111-F Vitosol 300-TM Vitosol 200-TM Pribor za Vitosol Solarni paketi za pripremu potrošne tople vode Solarni paketi za podršku grijanju Solarni paketi za sustave s dizalicama topline Pločasti kolektori Termosifonski sustav Vakuumski cijevni kolektori Vakuumski cijevni kolektori 4,0 m 2 do 6,9 m 2 9,2 m 2 6,9 m 2 2,3 m 2 2,02 m 2 /4,03 m 2 1,26 m 2 /1,51 m 2 /3,03 m 2 1,63 m 2 /3,26 m 2 Stranica 27 Stranica 28 Stranica 28 Stranica Stranica 31 Stranica 32 Stranica 33 Stranica Vitocell 100-V, 100-W Vitocell 100-, 100-W Vitocell 100-E Vitocell 140-E, 160-E, 340-M, 360-M Vitoset Solarcell Vitotrans 353 Spremnici potrošne tople vode ivalentni spremnici tople vode Spremnici ogrjevne vode Multivalentni spremnici Spremnici potrošne tople i ogrjevne vode Modul svježe vode 100 do 950 litara 250 do 950 litara 46 do 2000 litara 400 do 950 litara 50 do 5000 litara 25 do 68 l/min Stranica 35 Stranica 35 Stranica 37 Stranica 38 Stranica 39 Stranica 40 Razdjelnici grijanja Membranske ekspanzijske posude Hidrauličke skretnice Odvajači zraka i mulja (Re)cirkulacijske crpke Univerzalni radijatori Kupaonski radijatori Radijatorski pribor Podno grijanje Priprema vode Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Sistemski pribor Stranica 42 Stranica 43 Stranica 44 Stranica 44 Stranica 45 Stranica Stranica 48 Stranica 48 Stranica 49 Stranica 50

4 Cjenik 2018 VITODENS 100-W, 4,7 do 35,0 kw Pojedinačni uređaj Nazivni toplinski učin [kw] 50/30ºC 80/60ºC :: 4,7 19,0 4,3 17,3 4,7 26,0 4,3 23,7 5,9 35,0 5,1 31,9 Plinski kondenzacijski kombinirani kotao za grijanje i toplu vodu Vitodens 100-W, za pogon ovisan ili neovisan o zraku u prostoru 36 Plinski kondenzacijski cirkulacijski kotao za grijanje Vitodens 100-W, za pogon ovisan ili neovisan o zraku u prostoru 1HC025 1HC026 1KC ,60 Mat.gr.W 1KC ,20.: Težina 9.690, , kg 1HC ,60 Vitodens 100-W tip 1KC/1HC, Težina 4,7 kw do 35kW 37 kg Značajke: Pribor Normni stupanj iskorištenja: Pojedinačna armatura za kombinirani uređaj zaporne armature, slavina za punjenje i pražnjenje 349,60 Pojedinačna armatura za cirkulacijski uređaj zaporne armature, slavina za punjenje i pražnjenje 296,40 98% (Hs)/109% (Hi). P odručje modulacije 1:6. Niska pogonska buka zahvaljujući proširenom području modulacije. ZK02479 ZK02481 Kutna plinska slavina s holenderom, Rp 1/2 ZK ,80 Izmjenjivač topline s grijaćom površinom Inox-Radial od plemenitog čelika (mogućnost jamstvenog roka do 10 godina). Modulirajući cilindrični plamenik MatriX. Jednostavno rukovanje preko osvijetljenog LCD dodirnog zaslona (touch display). Regulacija s mogućnošću priključka za modulacijske prostorne termostate (sučelje Opentherm) i ručnim ograničenjem učina. Priključni pribor za kombinirani uređaj za nadžbuknu montažu armature sa spojnim cijevima i kutna plinska slavina s termičkim osiguranjem Priključni pribor za cirko uređaj za nadžbuknu montažu armature sa spojnim cijevima i kutna plinska slavina s termičkim osiguranjem ZK02473 Poklopac armature za uređaj širine Komplet odvodnih lijevaka o dvodni lijevak sa sifonom i rozetom duljina: širina: visina: dimovodni priklj.: 60/ ,60 Paketi Nazivni toplinski učin [kw] 50/30ºC 80/60ºC nog roka do 5 godina Vitodens 100-W (4,7 do 35 kw): ::.: Plinski kondenzacijski cirkulacijski kotao za grijanje Vitodens 100-W, uključujući montažne dijelove, armaturu za spajanje, kutnu plinsku slavinu Rp 1/2, termometar i: Više informacija možete naći u Plinski kondenzacijski kombinirani kotao za grijanje i toplu vodu Vitodens 100-W, uključujući montažne dijelove, priključnu armaturu i kutnu plinsku slavinom s holenderom Rp 1/2 s premnik Vitocell 100-W tip CUG, volumen 100 litara o sjetnik temperature spremnika Napomena! Priključni komplet rješava se od strane instalatera grijanja. s premnik Vitocell 100-W tip CUG, volumen 120 litara priključni komplet s osjetnikom temperature spremnika tehničkoj dokumentaciji na b ivalentni spremnik Vitocell 100-W tip CV, volumen 300 litara (sa strane) priključni komplet s osjetnikom temperature spremnika 5 godina garancije na kondenzacijske Vitodens 100/111-W uređaje Touch Više informacija o uvjetima produljenog jamstva dostupno na: 608, Mat.gr. E Mogućnost produljenja jamstve- Dimenzije: ZK ,60 Dodatni paket za spoj solarnih kolektora na postojeću Vitodens 100-W instalaciju sa spremnikom Vitocell 100-W tip CV, sadržava: 220,40 4,7 19,0 4,3 17,3 4,7 26,0 4,3 23,7 5,9 35,0 5,1 31,9 1KC ,40 1HC ,20 C 1HC ,80 1HC192 1HC ,80 C 1HC ,40 1HC , ,80 2 pločasta kolektora Vitosol 100-FM ili Vitosol 200-FM površine absorbera 4,6m2 solarna ekspanzijska posuda (25 litara) vijčana spojka sa steznim prstenom i ozdračenjem toplinski medij Tyfocor(25 litara) pumpna stanica Solar-Divicon s integriranom solarnom regulacijom Vitosolic 100, sustavom za odvajanje zraka i ventilima za punjenje priključni vodovi Napomena! Ovisno o vrsti krova potrebno je odabrati pribor za montažu na krov. Vidi str. 29. Vitosol 100-FM tip SV1F Vitosol 200-FM tip SV2F Mat.gr.W 1KC ,20 1HC ,80 C 1HC ,40 1HC ,40 SK ,20 SK ,40

5 4/5 VITODENS 111-W, 4,7 do 35,0 kw Nazivni toplinski učin [kw] 50/30ºC 80/60ºC 4,7 19,0 4,3 17,3 4,7 26,0 4,3 23,8 5,8 35,0 5,3 32,0 Mat.gr.W Dimenzije Kompaktni kondenzacijski zidni plinski kotao Vitodens 111-W s integriranim spremnikom volumena 46 litara, za pogon ovisan ili neovisan o zraku u prostoru. Duljina Širina Visina 1LD ,80 1LD ,80 1LD ,60 Dimovodni priključak 60/100 60/100 60/100 Težina kg Pribor rmatura slavina za punjenje i pražnjenje sigurnosni ventil na strani pitke vode, 10 bar brtveni prstenovi , Plinska slavina kutna ,80 Pomoć pri montaži sadrži: zidni držač i montažni križ armature: slavina za punjenje i pražnjenje, sigurnosni ventil na strani pitke vode 10 bar, brtveni prstenovi plinska kutna slavina R ½ s ugrađenim termičkim sigurnosnim zapornim ventilom 2 dijela koljena 90 G ¾ na R ¾, 2 dijela koljena 90 G ½ na R ½ (kod nadžbuknog seta) 2 dijela cijevi G ¾ na 18 s vijčanim spojem, 3 dijela cijevi G ½ na 15 s vijčanim spojem (kod podžbukonog seta) Poklopac armature za uređaj širine 600 Komplet odvodnih lijevaka odvodni lijevak sa sifonom i rozetom Regulacijski pribor za Vitodens 100/111-W Osjetnik vanjske temperature za podešavanje regulacije na pogon vođen vremenskim prilikama Uranjajući osjetnik temperature za hidrauličke skretnice ravna ,80 nadžbukno ,80 podžbukno , , ,40 ZK , ,20 Vitodens 111-W tip 1LD, kompaktni zidni plinski kondenzacijski uređaj s integriranim spremnikom PTV-a (46 lit.) Značajke: Normni stupanj iskorištenja do 98 % (H s)/109 % (H i). Dugovječan i učinkovit zahvaljujući izmjenjivaču topline Inox-Radial od plemenitog čelika. Modulirajući cilindrični plamenik MatriX. Područje modulacije 1:6. Regulacija s dodirnim zaslonom (Touch Display) jednostavna za rukovanje s manualnim ograničenjem učina i mogućnošću priključka modulacijskih prostornih termostata. Visoki komfor pitke vode zahvaljujući sustavu za punjenje i integriranom spremniku od plemenitog čelika (volumena 46 litara). Ručna adaptacija dimnih plinova omogućuje velike, maksimalne duljine dimovodnih cijevi bez gubitka učina. U uređaj integrirane ekspanzijske posude na strani grijanja (10 litara) i PTV-a (2 litre) Osjetnik temperature spremnika za praćenje temperature pitke vode (dužina 3,75m) Sobni termostat R21 prostorni termostat s uključnim izlazom (dvotočkasti izlaz) Vitotrol 100, tip UTD prostorni termostat s digitalnim uklopnim satom i dnevnim i tjednim programom Vitotrol 100, tip UTD-RF2 prostorni termostat s digitalnim uklopnim satom i dnevnim i tjednim programom, bežični , ,60 Z ,40 Z ,40 Više informacija možete naći u tehničkoj dokumentaciji na Proširena oprema mješača, Open Therm za jedan krug grijanja bez mješača i jedan s mješačem s cirkulacijskim crpkama s priključcima za: 2 sobna termostata (Open Therm), 2 cirkulacijske crpke, 1 troputni ventil, 1 osjetnik temperature kruga grijanja, 1 temp. osjetnik hidrauličke skretnice Vitotrol 100, tip OT1 sobni termostat s regulacijom grijanja Open Therm Z ,20 Z ,20 Napomena: Uređaji Vitodens 100-W i Vitodens 111-W isporučuju se podešeni na zemni plin. Kod narudžbe izvedbe na tekući plin mora se naručiti komplet za preinaku. Za Vitodens 100-W nazivnog toplinskog učina 19kW i 26kW potrebno je naručiti plinsku preinaku br. narudžbe , a za nazivni toplinski učin 35 kw br. narudžbe Za Vitodens 111-W nazivnog toplinskog učina 19kW i 26kW potrebno je naručiti plinsku preinaku br. narudžbe , a za nazivni toplinski učin 35 kw br. narudžbe godina garancije na kondenzacijske uređaje Vitodens 100/111-W Touch Više informacija o uvjetima produljenog jamstva dostupno na:

6 Cjenik 2018 VITODENS 200-W, 1,8 do 35,0 kw Pojedinačni uređaj Nazivni toplinski učin [kw] 50/30ºC 80/60ºC 1,9 13,0 1,7 12,1 1,9 19,0 1,7 17,6 2,6 26,0 2,4 24,1 1,8 35,0 1,6 32,5 Mat.gr.W Vitodens 200-W tip 2H, plinski kondenzacijski cirkulacijski kotao s konstantnom regulacijom Vitotronic 100 tip HC1 2H , 2H ,60 2H ,40 2H , TS Vitodens 200-W tip 2H, plinski kondenzacijski cirkulacijski kotao s kliznom regulacijom Vitotronic 200 tip HO2C ovisnoj o vanjskoj temperaturi 2H ,20 2H ,80 2H ,60 2H ,20 Vitodens 200-W tip 2H/2K, 13kW do 35kW Značajke: Normni stupanj iskorištenja: do 98% (H s)/109% (H i). Dopušteni pogonski tlak kotla 3 bar (0,3 MPa), odnosno 10 bar (1 MPa) za pripadajući spremnik PTV-a. Dugovječan i učinkovit zahvaljujući izmjenjivaču topline Inox-Radial od plemenitog čelika. Modulirajući cilindrični plamenik MatriX s dugim vijekom trajanja zahvaljujući pletivu od plemenitog čelika MatriX neosjetljiv na velika temperaturna opterećenja. Područje modulacije 1:19. Regulacija izgaranja Lambda Pro Control Plus za sve vrste plinova. Tih pogon zahvaljujući niskom broju okretaja ventilatora. Uređaj dostupan kao kombinirani i cirkulacijski. Energetski štedljiva visokoučinkovita cirkulacijska crpka. Jednostavno posluživanje nove Vitotornic regulacije s 5-inčnim Touch-Displayom u boji Dimenzije: Vitodens 200-W (1,8 do 35 kw): - duljina: širina: visina: dimovodni priklj.: 60/100 Više informacija možete naći u tehničkoj dokumentaciji na 10 godina garancije* na sve izmjenjivače topline od nehrđajućeg čelika za uljne i plinske kondenzacijske kotlove do 150 kw * Uvjeti jamstva i pregled proizvoda na Pomoć pri nadžbuknoj montaži za montažu na zid Komplet za nadopunu s nepovratnim ventilom ZK ,80 ZK ,60 ZK ,80 ZK ,60 ZK ,80 ZK ,60 ZK ,80 ZK ,60 Težina kg Paketi Nazivni toplinski učin [kw] Solarni paketi P Napomena! Ovisno o vrsti krova potrebno je posebno odabrati montažni pribor za krov. Vidi stranice 29/32. Pojedinačni uređaj Nazivni toplinski učin [kw] 50/30ºC 80/60ºC Vitodens 200-W plinski kontenzacijski kotao s regulacijom Vitotronic 200 tip HO2C u paketu s montažnim priborom, spojnim kompletom za spremnik PTV-a, plinskom slavinom s termičkim zapornim ventilom i spremnikom: Vitocell 100-W, tip CUG volumena 120 litara Vitocell 100-W, tip CV volumena 300 litara, za spoj sa solarnim instalacijama 1,9 13,0 1,7 12,1 2H ,20 / 2H ,60 / 1,9 19,0 1,7 17,6 2H , + / 2H ,40 + / Dodatni paket solarne opreme za spajanje s postojećim kotlovnicama Vitodens 200-W i spremnikom Vitocell 100-W tip CV. Sastoji se od: 2 pločasta kolektora Vitosol 200-FM tip SV2F površine absorbera 4,6 m 2 ili vakuumskih kolektora Vitosol 300- TM tip SP3C površine absorbera 3,03 m 2 solarne ekspanzijske posude 25 lit./10 bar toplinskog medija Tyfocor 25 litara vijčane spojke sa steznim prstenom i odzračenjem i priključnih vodova pumpne stanice Solar-Divicon s integriranom solarnom regulacijom Vitosolic 100, sustavom za odvajanje zraka i ventilima za punjenje 50/30ºC 80/60ºC Pomoć pri nadžbuknoj montaži za montažu na zid Komplet za nadopunu s nepovratnim ventilom Vitodens 200-W tip 2K, plinski kondenzacijski kombinirani (protični) kotao s konstantnom regulacijom Vitotronic 100 tip HC1 Vitodens 200-W tip 2K, plinski kondenzacijski kombinirani (protočni) kotao s kliznom regulacijom Vitotronic 200 tip HO2C ovisnoj o vanjskoj temperaturi 2,6 26,0 2,4 24,1 2H ,20 + / 2H ,20 + / tip SV2F tip SP3C 2,6 26,0 2,4 24,1 2K ,20 / 2K ,40 / ZK ,80 ZK ,80 1,8 35,0 1,6 32,5 Mat.gr.W 2H ,40 + / 2H ,40 + / SK ,40 SK ,40 / / Mat.gr.W 1,8 35,0 1,6 32,5 Mat.gr.W 2K ,20 / 2K ,40 / ZK ,80 ZK ,80 Težina kg / /

7 6/7 VITODENS 200-W, 12 do 150 kw Pojedinačni uređaji Nazivni toplinski učin kw 50/30 C 80/60 C ,9 44, ,9 54, ,2 72, ,2 90, ,1 109, ,1 136 Vitodens 200-W Kondenzacijski plinski kotao za grijanje za pogon ovisan ili neovisan o zraku u prostoru. Regulacija Vitotronic 100, tip HC1 Vitodens 200-W Kondenzacijski plinski kotao za grijanje za pogon ovisan ili neovisan o zraku u prostoru. Regulacija Vitotronic 200, tip HO1 2HI , 2HI , 2HI ,20 2HI ,20 2HI , 2HI , 2HI ,60 2HI ,60 2HI ,60 2HI ,60 2HI ,80 2HI ,80 Težina kg Duljina Širina Visina Dimovodni priključak 80/125 80/ / / / /150 Pribor priključni set kruga grijanja bez cirkulacijske crpke priključni set kruga grijanja s visokoučinkovitom cirkulacijskom crpkom priključni set spremnika PTV-a s osjetnikom temperature spremnika Kuglasta slavina G1 ¼ potrebno ako treba ugraditi crpku kruga grijanja odn. crpku za grijanje spremnika PTV-a bez pražnjenja sustava Hidraulička skretnica s toplinskom izolacijom s uranjajućim osjetnikom temperature Hidraulička skretnica s toplinskom izolacijom Hidraulička skretnica bez toplinske izolacije Toplinska izolacija za hidrauličku skretnicu Uranjajući temperaturni osjetnik za hidrauličke skretnice Uređaj za neutralizaciju Za kotao kw s granulatom za neutralizaciju Granulat za neutralizaciju (3,3 kg) Uređaj za neutralizaciju za kotao kw s granulatom za neutralizaciju (8 kg) Granulat za neutralizaciju 8 kg N N Uređaj za podizanje kondenzata SI-1800 automatski uređaj za podizanje kondenzata maks. visine dobave 4,5 mws * hidraulička skretnica pri ΔT = 10 K , ,80 ZK , , ,20 do 4,5 m 3 /h , ,80 ZK , , , * 1.596, Z ,60 do 8 m 3 /h ,20 do 4,5 m 3 /h ,20 do 7,5 m 3 /h , * 1.596, , * 1.565, , * 1.565,60 Z ,60 do 8 m 3 /h vidi str. 44 vidi str. 44 vidi str ,20 vidi str. 44 vidi str. 44 vidi str , ,20 ZK , ZK , ZK , ,20 ZK , ZK , , , ,80 ZK ,40 ZK ,40 ZK ,60 do 12,9 m 3 /h ZK ,60 do 12,9 m 3 /h maks. volumni protok maks. volumni protok maks. volumni protok , , , , , , ,20 Mat. gr. H Mat. gr. H , ,80 ZK , , ,80 ZK , , ,80 ZK ,40 Vitodens 200-W tip 2H, 49 do 150 kw Značajke: Normni stupanj iskorištenja do 98 % (H s) / 109 % (H i). Dozvoljeni pogonski tlak: 4 bar (0,4 MPa 49kW do 99kW) i 6 bar (0,6 MPa 120kW i 150kW Iznimno učinkovit i dugotrajan za zahvaljujući ogrijevnim površinama od plemenitog čelika Inox-Radial. Cilindrični plamenik MatriX s visokim stupnjem iskorištenja zahvaljujući pletivu od plemenitog nehrđajućeg čelika neosjetljiv na velika temperaturna opterećenja. Regulacija Vitotronic, jednostavna za rukovanje, s tekstualnim i grafičkim prikazom. Priključni setovi s ekonomičnom visokoučinkovitom cirkulacijskom crpkom. Regulacija izgaranja Lambda Pro Control Plus za sve vrste plina. Tihi pogon zahvaljujući niskom broju okretaja ventilatora. Mogućnost povezivanja u kaskadu do 6 uređaja, za učine od 98kW do 594 kw. Više informacija možete naći u tehničkoj dokumentaciji na 10 godina garancije* na sve izmjenjivače topline od nehrđajućeg čelika za uljne i plinske kondenzacijske kotlove do 150 kw * Uvjeti jamstva i pregled proizvoda na

8 Cjenik 2018 VITODENS 222-W, 222-F, 1,8 do 35,0 kw Pojedinačni uređaj Nazivni toplinski učin [kw] 50/30ºC 80/60ºC 1,9 19,0 1,7 17,6 2,6 26,0 2,4 24,1 1,8 35,0 1,6 32,5 WW KW Vitodens 222-W tip 2L kompaktni kondenzacijski zidni plinski kotao s integriranim spremnikom, za pogon ovisan ili neovisan u zraku u prostoru, s konstantnom regulacijom Vitotronic 100 tip HC1 2L ,20 46 lit. 2L ,20 46 lit. 2L , 46 lit. volumen spremnika Vitodens 222-W tip 2L, kompaktni zisni plinski kondenzacijski uređaj s integriranim spremnikom 46 litara WW KW TS Vitodens 222-W tip 2L kompaktni kondenzacijski zidni plinski kotao s integriranim spremnikom, za pogon ovisan ili neovisan u zraku u prostoru, s regulacijom Vitotronic 200 tip HO2 ovisnom o vanjskoj temperaturi 2L ,40 46 lit. 2L ,40 46 lit. 2L ,20 46 lit. Dimenzije Težina Duljina Širina Visina kg Dimovodni priključak 60/100 60/100 60/100 volumen spremnika Pribor Montažni pribor sadrži: pričvrsni elementi, armature, plinska slavina s termičkim sigunosnim zapornim ventilom (R ½), sigurnosni ventil na strani pitke vode Komplet odvodnih lijevaka odvodni lijevak sa sifonom Membranska ekspanzijska posuda za pitku vodu, volumena 2 l Pokrivalo za armature za uređaje širine 600 nadžbukni ,80 podžbukni , , , ,80 Vitodens 222-F tip 2T/2S, kompaktni kondenzacijski plinski kotao s integriranim spremnikom 100/130 litara Značajke: Normni stupanj iskorištenja: do 98% (H S)/109% (H I). Dugovječan i učinkovit zahvaljujući izmjenjivaču topline Inox-Radial od nehrđajućeg čelika. Visoki trajni učin tople vode zahvaljujući slojevitom punjenju spremnika. Modulirajući cilindrični plamenik MatriX s dugim vijekom trajanja zahvaljujući pletivu od plemenitog čelika MatriX. Inteligentnoa regulacija izgaranja Lambda Pro Control Plus. Inteligentnoa regulacija izgaranja Lambda Pro Control Plus. Dopušteni pogonski tlak: 3 bar (0,3 MPa) ogrjevna voda 10 bar (1 MPa) pitka voda Pojedinačni uređaj Nazivni toplinski učin [kw] 50/30ºC 80/60ºC Vitodens 222-F tip 2T kompaktni kondenzacijski plinski kotao s integriranim spremnikom PTV-a Dimenzije Težina Dimovodni priključak Vitotronic 100 tip HC1 Vol. spremnika Vitotronic 200 tip HO2 Vol. spremnika Duljina Širina Visina Vitodens 222-F tip 2S kompaktni kondenzacijski plinski kotao s integriranim spremnikom PTV-a, prikladan za područja s tvrdom vodom Vitotronic 100 tip HC1 Vol. spremnika Vitotronic 200 tip HO2 Vol. spremnika 1,9 13,0 1,7 12,1 2T ,80 / 100 2T , / /100 2S ,80 / 130 2S , / 130 1,9 19,0 1,7 17,6 2T ,60 / 100 2T ,80 / /100 2S ,60 / 130 2S ,80 / 130 2,6 26,0 2,4 24,1 2T ,20 / 100 2T ,40 / /100 2S ,20 / 130 2S ,40 / 130 1,8 35,0 1,6 32,5 2T ,40 / 130 2T ,60 / /100 / litara / litara kg / litara / litara Dimenzije Težina Dimovodni priključak Duljina Širina Visina / / /100 kg

9 8/9 Pribor za Vitodens 200-W, 222-W, 222-F Pribor za Vitodens 222-F Priključni komplet za nadžbuknu instalaciju priključne cijevi zaporna armatura za polaz i povrat grijanja (R ¾) s KFE slavinom 2 priključna dijela za pitku vodu (R ½) plinska slavina s termičkim sigurnosnim zapornim ventilom (R ½) Priključni komplet recirkulacijske crpke Za ugradnju u uređaj. visokoučinkovita cirkulacijska crpka regulacijski ventil protoka cijevna grupa s izolacijom Za priključak recirkulacijske crpke na Vitotronic potrebno je proširenje regulacije; vidi ispod pribor za regulaciju. prema gore ,40 s lijeva ili desna , ,60 Vitotrol 100 UTD/-RF Napomena: Ekspanzijska posuda na strani PTV-a rješava se od strane instalatera grijanja. Pribor za regulaciju Vitodens 200/222-W/-F Vitotronic 100 tip HC1 Vitotrol 100, tip UTD Sobni termostat s digitalnim uklopnim satom, s dnevnim i tjednim programom Vitotrol 100, tip UTD-RF Sobni termostat s digitalnim uklopnim satom, s dnevnim i tjednim programom, bežični Nalijegajući temperaturni regulator Temperaturni kontrolnik za ograničavanje maks. temp. podnog grijanja Set uranjajućih osjetnika temperature (za energetski kokpit) Za grafički prikaz potrošnje energije, solarno pokrivanje, temperaturno raslojavanje i dijagnoza grešaka u spoju s Vitotronic 200, Tip HO2. Vitotrol 200- Sobni korektor, za upravljanje jednim krugom grijanja Vitotrol 300- Sobni korektor, za upravljanje s 1, 2 ili do najviše 3 kruga grijanja Vitotrol 200-RF Sobni korektor, za upravljanje jednim krugom grijanja, bežični Vitotrol 300-RF Sobni korektor, za upravljanje s 1, 2 ili do najviše 3 kruga grijanja ežična bazna jedinica Za komunikaciju između regulacije i bežičnog daljinskog upravljanja Vitotrol 200/300-RF i/ili bežičnim osjetnikom vanjske temperature ežični osjetnik vanjske temperature samo za tip 2H ežični repetitor Za povećanje bežičnog dometa Z ,40 Z ,40 Vitotronic 200 tip HO , ZK ,60 Z , Z ,80 Z ,60 zidna montaža Z ,20 sa stolnim stalkom Z ,20 Z , , ,20 Proširena oprema montaža na motor mješača ZK ,20 zidna montaža ZK , Interno proširenje H ,60 Proširenje M ,40 Proširenje E , Vitocom 100, tip LN sa komunikacijskim modulom LON Za daljinsko upravljanje instalacijama grijanja putem interneta i IP-mreža (LN) s DSL-routerom za zidnu montažu Vitocom 100, tip GSM2 Za daljinsko nadziranje i upravljanje jednom instalacijom grijanja preko GSM mobilnih mreža Komunikacijski modul LON Za ugradnju u regulaciju za razmjenu podataka u LON-u LON spojni vod za razmjenu podataka regulacija Za razmjenu podataka između regulacija, duljina 7 m Završni otpornik Završni otpornik na svaki slobodni kraj, 2 kom. Vitotronic 200-H tip HK1 Vitotronic 200-H tip HK3 Z , , , , Z ,20 Z , , , ,60 Z ,60 Z ,20 Mat.gr.W Mat.gr. Y Mat.gr. Y Vitotrol 200-/200-RF Vitotrol 300- Vitotrol 300 RF

10 Cjenik 2018 Pribor za regulaciju (nastavak) Proširena oprema mješača Pribor Vitotronic 200-H Tip HK1/HK3 Nalijegajući osjetnik temperature NTC 10 kohm, duljina 5,8 m Uranjajući osjetnik temperature NTC 10 kohm, duljina 5,8 m Komunikacijski modul LON Potrebno za komunikaciju s nadređenom regulacijom Utikač br kom Utikač br kom , , , , ,40 Proširena oprema mješača Za jedan krug grijanja s mješačem, ožičeno i spremno za priključenje. Motor mješača s priključnim vodom (duljina 4,0 m) za mješač Viessmann DN 20 do 50, R ½ do 1¼ (ne za prirubnički mješač) i utikačem. Osjetnik temperature polaznog voda kao nalijegajući osjetnik temperature (NTC 10 kohm) s priključnim vodom (dužina 5,8 m) i utikačem. Utikač za crpku kruga grijanja Motor mješača Za Viessmann mješač DN 20 do 50 (uvarni) i R ½ do 1¼ (ne za prirubnički mješač). Za ožičenje od strane graditelja. Za ugradnju uz Opentherm proširenje , ,40 Pribor Specijalni mješač 3 Prikladan i za podno grijanje Napomena: Treba naručiti uložne dijelove, lemni priključak ili vijčani priključak R ½ potrebni lemni priključak s Ø 15 ili 18 ili vijčani priključak R ½ R ¾ potrebni lemni priključak s Ø 22 ili vijčani priključak R ¾ , ,60 Specijalni mješač, troputni Uložni dijelovi lemnog priključka 1 komplet za specijalni mješač 3. R 1 potrebni lemni priključak s Ø 28 ili vijčani priključak R , unutarnji Ø , unutarnji Ø , unutarnji Ø , unutarnji Ø ,20 Uložni dijelovi vijčanog priključka 1 komplet za specijalni mješač 3. R ½ , R ¾ , R ,

11 10/11 Sustav za odvod dimnih plinova za Vitodens Opis Veličina sustava ( ) 60/100 80/ /150 1 Kotlovski nastavni dio (u opsegu isporuke kotla za grijanje) 2 Z-krovno provođenje boja crna s obujmicom za ričvršćivanje boja ciglasto crvena s obujmicom za pričvršćivanje , ,40 Produljenje iznad krova boja crna, L=0,5 m , 3 Univerzalni žljebnjak Za pokrivanje opekom, žljebnjakom, biber crijepom, škriljevcem itd., ili Obruč ravnog krova ili Cijevno provođenje za žljebnjake Klöber Odgovarajući žljebnjak Klöber na raspolaganje se stavlja od strane graditelja. 4 Z-revizijski dio ravni boja crna, L=1,0 m sa zateznom obujmicom ,20 boja ciglasto crvena, L=0,5 m , boja ciglasto crvena, L=1,0 m sa zateznom obujmicom ,20 boja crna ,20 boja ciglasto crvena , ,20 boja crna ,60 boja ciglasto crvena , ,20 5 Z-klizni kolčak ,60 6 Univerzalni pokrovni zaslon ZK ,60 7 Zaštitna rešetka ,40 8 Z priključak na vanjski zid ,80 9 Z cijev L= ,40 L= ,40 L= ,80 10 Z luk ,20 45 (2 kom.) ,40 Z revizijski luk (T-komad) ,60 11 Paket za vanjski zid Z luk Z usisni dio Zidna zaslonka 12 Obujmica za pričvršćivanje bijela 13 Krajnji komad vanjskog zida Kod malog vršnog dijela iznad krova , , , , , , , , , , , , , , , ,60 ZK , , , , , , , , , , , ,20 Z-dapter 60/100 80/ ,80 80/125 60/ , , , , , , , , , ,40 ZK , , , , , , , , , ,20 80/ / , Prívod vzduchu Tip dimovoda: Z-krovno provođenje Tip dimovoda: Z-prodor kroz zid (do maks. 11 kw učina grijanja i 28 kw zagrijavanje tople vode) 9 5 1CqP qe qp 4 C D qp 2,0 m 5 9 qr 6 5 2,5 m Etaža u odvodu po vanjskom zidu 9 qw 2 3 qq qp C qq Tip dimovoda: vođenje po vanjskom zidu u dvostrukoj cijevi

12 Cjenik 2018 Sustav za odvod dimnih plinova za Vitodens Prívod vzduchu Tip dimovoda: provođenje kroz okno Tip dimovoda: provođenje kroz okno ovisan o zraku u prostoru Tip dimovoda: odvojeni sustav dovoda zraka i odvoda dimnih plinova Opis Veličina sustava ( ) 60/100 80/ /150 1 Kotlovski nastavni dio (u opsegu isporuke kotla za grijanje) 2 Osnovni paket okna (PPs, kruto) Sastoji se od: potporno koljeno nosiva šina poklopac okna (PPs) razmačnik (5 kom) ili Osnovni paket okna (metal/pps, kruto) Za dvostruke dimnjake (jedan prolaz za kotao na kruto gorivo) Sastoji se od: potporno koljeno nosiva šina poklopac okna (metal) krajnja cijev (nehrđajući čelik) razmačnik (5 kom) , ,60 Razmačnik (3 kom.) ,30 3 Cijev L=1950 (2 kom. po PPs, unutarnja 1950 = 3900 ) 220,40 L= ,60 L= ,80 L= ,60 Luk 30 (2 kom.) PPs, unutarnji 121,60 15 (2 kom.) ,60 4 Revizijski dio PPS, unutarnji, ravni 121,60 5 Z-revizijski dio ravni 319,20 6 Zidna zaslonka ,40 7 Z cijev L= ,40 L= ,40 L= ,80 8 Z luk ,20 45 (2 kom.) ,40 Z revizijski luk (T-komad) ,60 9 Z-klizni kolčak ,60 10 Luk PPs 47,90 45 (2 kom.) ,40 Revizijski luk PPs 121,60 11 Dozračni zaslon ,60 12 Z T-komad C Sa zidnim zaslonkama 364,80 13 Cijev dovodnog zraka L= (može biti skraćeno) 167,20 L= (može biti skraćeno) 121,60 Luk dovodnog zraka ,60 45 (2 kom.) ,80 14 Zaštita dodatnog zraka od vjetra , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,80

13 12/13 Sustav za odvod dimnih plinova za Vitodens Opis Veličina sustava ( ) 80/ Kotlovski nastavni dio (u opsegu isporuke kotla za grijanje) Osigurač povratnog strujanja Za ugradnju u Vitodens 100/200/222-W i 222-F. Mora se naručiti za svaki kotao za grijanje. 2 Osnovni paket okna (PPs, kruto) Sastoji se od: potporno koljeno nosiva šina poklopac okna (PPs) razmačnik (5 kom) Razmačnik (3 kom.) ,20 3 Z-luk ,40 45 (2 kom.) ,80 Z revizijski luk (T-komad) , 4 Z-adapter 60/100 80/ ,80 5 Z-revizijski dio ravni , 6 Z-klizni kolčak ,60 Obujmica za pričvršćivanje bijela ,80 7 Zidna zaslonka ,40 8 Z-cijev L= ,80 9 Priključni građevni komplet za višestruko korištenje Sastoji se od: Revizijska cijev Ø 100 s dimovodnim priključkom Ø 80 Učvrsna obujmica Razmačnik Dugi kolčak Ø Priključni građevni komplet odvoda kondenzata Sastoji se od: Odvojak 87 Ø 40 Učvrsna obujmica Dugi kolčak Ø Spojna obujmica Potrebna za svaki spoj u oknu 12 Cijev PPs, unutarnja Luk PPs, unutarnji 13 Revizijski dio PPS, unutarnji, ravni 14 Priključak odvoda kondenzata (ekscentrični) Redukcija sa Ø 100 na Ø 40 L= ,80 L= ,40 L=1950 (2 kom. po 1950 = 3900 ) , , , , , ,20 L= ,40 L= ,60 L= , 30 (2 kom.) , 15 (2 kom.) , , , C C 8 C C qr D 2 2 qp 9 qq 2 qw C 2 qe 2 2 E Dovod zraka Dimni plin Revizijski otvor Ispust kondenzata sa sifonom Ukupna duljina dimovoda Tip dimovoda: višestruko spajanje na zajednički dimovod

14 Cjenik 2018 Sustav za odvod dimnih plinova za Vitodens Opis Tip dimovoda: paralelni sustav dovoda zraka i odvoda dimnih plinova Veličina sustava ( ) Kotlovski nastavni dio (paralelni) 2 Z krovno provođenje s obujmicom za pričvršćivanje dapter 60/100 na i , ,60 dapter 80/125 na ,60 boja crna ,40 boja ciglasto crvena ,40 3 Zaporni poklopac Z-krovnog provođenja ,80 4 Univerzalni žljebnjak Za pokrivanje opekom, žljebnjakom, biber crijepom, škriljevcem itd., ili boja crna ,20 boja ciglasto crvena ,20 Obruč ravnog krova ,20 5 Univerzalni pokrovni zaslon ,60 6 Priključak na vanjski zid (uključujući zidne zaslonke i zaštitnu rešetku) 7 Luk PPs 8 Cijev PPs Revizijski luk PPs Proširenje Veličina sustava 60 na , ,90 45 (2 kom.) , ,60 L=1950 (2 kom. po 1950 = 3900 ) ,40 L= ,60 L= ,80 L= , , , , , , , , , , , , , , , , ,60 Maksimalna ukupna duljina dimovoda Tip dimovoda Z-Provođenje kroz krov (stranica 11) Nazivni toplinski učin 13,0 19,0 26,0 35,0 kw Vitodens 100-W, 111-W veličina sustava: 60/ m veličina sustava: 80/ m Vitodens 200-W, 222-W, 222-F veličina sustava: 60/ m Dimovod po vanjskom zidu (stranica 11) veličina sustava: 80/ m Vitodens 100-W, 111-W veličina sustava: 60/ m veličina sustava: 80/ m Vitodens 200-W, 222-W, 222-F veličina sustava: 60/ m Z-prodor kroz zid (horizontalno) (stranica 11) veličina sustava: 80/ m Vitodens 100-W, 111-W veličina sustava: 60/ m veličina sustava: 80/ m Vitodens 200-W, 222-W, 222-F veličina sustava: 60/ m veličina sustava: 80/ m Provođenje kroz okno (stranica 12) Paralelni/odvojeni sustav dovoda zraka i odvoda dimnih plinova (stranice 12 i 14) Vitodens 100-W, 111-W veličina sustava: 60/ m veličina sustava: 80/ m Vitodens 200-W, 222-W, 222-F veličina sustava: 60/ m veličina sustava: 80/ m Napomena:!Kod Z dimovodnih sustava kroz krov i kroz zid, vođenja po vanjskom zidu i paralelnog dimovodnog sustava u ukupnu duljinu dimovoda uzeta su u obzir 2 luka 87. Kod dimovoda kroz okno i odvojenog sustava dovoda zraka i odvoda dimnih plinova u ukupnu su duljinu uzeti u obzir: 1 x Z-cijev 0,5m, 2 x luk 90, te dodatno 1 x luk 90 ili 2x45. Svaki dodatni luk 90 oduzima od ukupne duljine dimovoda 1m, odnosno luk 45 oduzima 0,5m.

15 14/15 VITOPEND 100-W, 10,5 do 30,0 kw Napomena! Isporučiv do isteka zaliha, zaključno do Nazivni toplinski učin [kw] 80/60ºC 10,5-24,0 13,0-30,0 Mat.gr.W Zidni kombinirani (protočni) plinski kotao za grijanje i toplu vodu Vitopend 100-W tip 1J, za pogon ovisan o zraku u prostoru 1J ,40 C 1J , C Pribor Pojedinačna armatura za kombinirani uređaj zaporne armature, slavina za punjenje i pražnjenje ZK ,60 Plinska slavina kutna ,80 Komplet odvodnih lijevaka Odvodni lijevak sa sifonom i rozetom Poklopac armature za uređaj širine 400 Regulacijski pribor Sobni termostat R21 Prostorni termostat s uključnim izlazom (dvotočkasti izlaz) Vitotrol 100, tip UTD Prostorni termostat s digitalnim uklopnim satom i dnevnim i tjednim programom Vitotrol 100, tip UTD RF Prostorni termostat s digitalnim uklopnim satom i dnevnim i tjednim programom, bežični ravna , ,40 24 kw ,80 30 kw , ,60 Z ,40 Z ,40 Tehnički podaci Nazivni toplinski učin 80/60 ºC 10,5 24,0 13,0 30,0 Duljina Širina Visina Dimovodni priključak Ø Vitopend 100-W tip 1J, niskotemperaturni kombi-uređaj ovisan o zraku u prostoru. Značajke: Vrlo kompaktne dimenzije uređaja. Visoki standard kvalitete i visoka pogonska sigurnost zbog opsežnih ispitivanja tokom razvoja i proizvodnje. Visoki komfor tople vode zbog integriranog pločastog izmjenjivača topline to znači brza priprema potrošne tople vode s jednolikom temperaturom. Regulacija vođena temperaturom prostora s integriranim sustavom dijagnoze. Posebne prednosti montaže, održavanja i servisa zbog jedinstvene platforme s modularnom tehnikom i istovrsnosti sastavnih dijelova. Kompaktna hidraulička jedinica s multiutičnim sustavom. Integrirana visokoučinkovita cirkulacijska crpka Uređaj prema direktivi ErP prikladan za sanacije gdje radi tehničkih uvjeta nije moguća ugradnja kondenzacijskih uređaja, uređaji se smiju isporučivati unutar EU zaključno s datumom Više informacija možete naći u tehničkoj dokumentaciji na

16 Cjenik 2018 VITORONDENS 200-T, 20,2 do 53,7 kw Vitorondens 200-T, kondenzacijski uljni kotao s plamenikom Vitoflame 300 s plavim plamenom. Značajke: Normni stupanj iskoristivosti: 97% (Hs)/103% (Hi). Primjena svih uobičajenim loživih ulja EL. Izmjenjivač topline Inox-Radial od plemenitog čelika. Jetflow sistem za optimalnu raspodjelu ogrjevne vode. Lijevani segmenti s elastičnom brtvom za dugotrajno brtvljenje sa strane ogrjevnih plinova. Napomena! Prilikom naručivanja dimovoda (vodoravni dio), potrebno je zamijeniti postojeće brtve na svakoj cijevi s FPM brtvama (opcija pribora). Više informacija možete naći u tehničkoj dokumentaciji na Nazivni toplinski učin (kw) 50/30 C 80/60 C Vitorondens 200-T, kondenzacijski kotao, uljni plamenik Vitoflame 300 s plavim plamenom, regulacija Vitotronic 200, tip KO2 ovisan o zraku u prostoriji neovisan o zraku u prostoriji, koaksijalno neovisan o zraku u prostoriji, razdvojeno Dimenzije Težina Dimovodni priključak Pribor Mali razdjelnik sigurnosne armature u kućištu razdjelnika na strani ogrjevne vode sigurnosni ventil (3 bara) toplinska izolacija Za kotlove veličine: Podest visine 250, za kotlove veličine: Zvučnoapsorbirajuće noge za postavljanje (4 komada) Četka za čišćenje s drškom Prigušivač DN 70 Duljina Širina Visina Težna 20,2 18,8 R ,20 R ,60 R , ,6 22,9 R ,20 R ,60 R , do 42,8 kw ,80 za 53,7 kw 28,9 27 R , R ,40 R , Uređaj za neutralizaciju za uljni kondenzacijski kotao do 63 kw s granulatom za neutralizaciju i filtrom s aktivnim ugljenom s priključnim vodom za spajanje crpke za ispiranje na pogon stupanjskog plamenika Spojno crijevo Za priključak uređaja za neutralizaciju na sifon kotla za grijanje. (nije u opsegu isporuke uređaja za neutralizaciju) Filter s aktivnim ugljenom preporučuje se ako se ne koristi uređaj za neutralizaciju Uređaj za podizanje kondenzata SI1830 utomatski uređaj za podizanje kondenzata s maks. visinom dobave 4,5 mws 35,4 33 R ,80 R ,20 R , ,8 40 R ,40 R ,60 R , R ,40 R ,60 R ,60 ZK ,80 20,2 kw - 24,6 kw ,80 28,9 kw - 35,4 kw ,80 42,8 kw - 53,7 kw , , , ,40 ZK ,40 ZK , ,80 ZK ,80 53, h h h kg Pribor za plamenik utomatski odzračnik lož ulja, jednocijevni s uljnim filtrom R ⅜ s filtarskim uloškom finoće 5 µm Set vijčanih spojki za odzračnij nije sadržan ,20 Set vijčanih spojki za odzračnik lož ulja za priključak sa strane spremnika priključak ø 6 priključak ø 8 priključak ø 10 priključak ø , , , ,70 FPM brtve Veličina sustava 80/ /150 FPM brtve 2 komada ZK ,60 5 komada ZK , 10 komada ZK , Regulacijski pribor vidi str Dimovodni pribor vidi Vitodens dimovodne sustave str ZK ,60 ZK ,20 ZK ,80

17 16/17 VITOCL 060- Opis Mat.gr.W Vitocal 060- tip T0E Dizalica topline za PTV za pogon s okolnim ili vanjskim zrakom. Za postavljanje u prostoriji (minimalni volumen prostora 20 m 3 ). Volumen tople vode 254 litara. Suhi elektro-grijač (1,5 kw) u opsegu isporuke. pogon na okolni zrak pogon na vanjski zrak Z ,80 + Z , + Težina 110 kg Vitocal 060- tip T0S pogon na okolni zrak Dizalica topline za PTV za pogon s okolnim ili vanjskim zrakom. Za postavljanje u prostoriji (minimalni volumen prostora 20 m 3 ). S izmjenjivačem topline za priključak jednog pogon na vanjski zrak vanjskog proizvođača topline ili solarnih kolektora. Volumen tople vode 251 litara. Z ,80 + Z , + Težina 125 kg Pribor Vitocal 060-, dizalica topline za PTV za pogon s okolnim ili vanjskim zrakom. lternativno s unutarnjim izmjenjivačem topline za priključak vanjskog proizvođača topline ili solarnih kolektora. Suhi električni grijač EHE učin: 1,5 kw za ugradnju u spremnik potrošne tople vode. Napomena! Ugrađuje se samo u model 060- tip T0S. Kod modela T0E nalazi se u opsegu isporuke. noda sa stranom strujom umjesto isporučene magnezijske anode Sigurnosna grupa prema DIN 1988 membranski sigurnosni ventil 10 bara (1MPa) zaporni ventil prestrujna zaklopka i kontrolni nastavak, nastavak za priključak manometra Fleksibilna cijev s toplinskom izolacijom duljina 2,5m Spojni dio Za spajanje cijevi Uvojno koljeno s čahurom R1/2x160 za tip T0S kod solarnog pogona za ugradnju osjetnika spremnika kod solarnog pogona Solarni paket Za Vitocal 060-, tip T0S ZK , , ,40 ZK , , ,20 Značajke: Visoke učinske vrijednosti u oba pogona. Jednostavno puštanje u pogon preko ožičenja spremnog za priključenje i preko unaprijed podešene regulacije. Predmontirana regulacijska jedinica za intuitivno i jednostavno upravljanje. Zagrijavanje pitke vode na 62 C putem modula dizalice topline pri temperaturi zraka preko 5 C. Funkcija brzog zagrijavanja s električnim grijačem (u opsegu isporuke tipa T0E, pribor kod tipa T0S). P Solarni paket Vitosol 100-FM sastoji se od: 2 kolektora Vitosol 100-FM, tip SVKF površine apsorbera 4,0 m 2 pupmne stanice Solar Divicon s visokoučinkovitom cirkulacijskom crpkom i integriranom solarnom regulacijom Vitosolic 100 tip SD1 solarne ekspanzijske posude 18 litara toplinskog medija Tyfocor 20 litara odvajača zraka, armature za punjenje pričvrsnog pribora za montažu na kosi krov uvojnog koljena s čahurom R½x160 SK ,40 Dimenzije: Vitocal 060-: - duljina: širina: visina: težina: 110 mkg Više informacija možete naći u tehničkoj dokumentaciji na

18 Cjenik 2018 VITOCL 100-S, 4,5 do 15,7 kw Dizalica topline zrak/voda Vitocal 100-S na električni pogon u split izvedbi, tip W(-M)(-E)(-C) -M monofazna vanjska jedinica (bez "-M" znači trofazna) -E integriran električni grijač -C integrirana funkcija aktivnog hlađenja S regulacijom Vitotronic 200 tip WO1C. Napomena! Uz svaki uređaj Vitocal 100-S potrebno je naručiti bus spojni vod duljine 15 m (br. narudžbe ZK02668) ili duljine 30 m (br. narudžbe ZK02669). Vidi pod pribor, str. 19. Vitocal 100-S, dizalica topline na električni pogon u split izvedbi, s unutrašnjom i vanjskom jedinicom. Značajke: Maksimalna temperatura polaznog voda: do 55 C pri vanjskoj temperaturi -15 C. Dozvoljeni radni tlak na strani ogrjevne vode 3 bar (0,3 MPa). Unutarnja jedinica s regulacijom Vitotronic 200 tip WO1C, visokoučinkovitom cirkulacijskom crpkom za krug grijanja, izmjenjivačem topline, 3-putnim preklopnim ventilom, membranskom ekspanzijskom posudom i sigurnosnom grupom. Niski pogonski troškovi zahvaljujući visokom učinskom koeficijentu (COP = Coefficient of Performance) prema EN 14511: do 4,7 (7/W35) i do 3,9 (2/ W35). Regulacija učina i DC-inverter za visoku učinkovitost pri djelomičnom opterećenju Jednostavno upravljanje Vitotronic regulacijom s jasnim tekstualnim i grafičkim prikazima Regulacija omogućuje upravljanje Viessmann uređajima za ventilaciju Reverzibilna izvedba omogućuje grijanje i hlađenje (varijanta -C) Kaskadna funkcija do 5 dizaica topline. Nazivni topl. učin (kw) pri 7/W35 pri -7/W35 Maks. učin hlađenja (kw) pri 35/W7 tip W-M-E-C 101, za grijanje i hlađenje, s integriranim protočnim elektro-grijačem tip W-M-E 101, za grijanje, s ingegriranim protočnim elektrogrijačem Nazivni topl. učin(kw) pri 7/W35 pri -7/W35 Maks. učin hlađenja (kw) pri 35/W7 tip W-E-C 101, za grijanje i hlađenje, s integriranim protočnim elektro-grijačem tip W-E 101, za grijanje, s integriranim električnim grijačem Dimenzije unutarnje jedinice Dimenzije vanjske jedinice širina visina duljina širina visina duljina 04 4,5 5,6 5,5 Z ,20 + Z , ,9 6,7 6,8 Z ,20 + Z , ,2 7,8 8,1 Z ,20 + Z , ,5 9,8 10,7 Z ,20 + Z , ,5 9,0 10,3 Z , V + Z , V Solarni paketi za pripremu potrošne tople vode u sustavima s dizalicama topline toplinskog učina do 20 kw Solarni paket Vitosol 100-FM, tip SV1F/SH1F sastoji se od: 2 Vitosol 100-FM kolektora površine apsorbera 4,6 m 2 (spremnik 350 litara) ili 3 Vitosol 100-FM kolektora površine apsorbera 6,9 m 2 (uz spremnik 500 litara), bivalentni spremnik tople vode Solarcell MX R2C-HP pumpna stanica Solar-Divicon s integriranim visokoučinkovitom cirkulacijskom crpkom i integriranom solarnom regulacijom Vitosolic 100, tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarna ekspanzijska posuda 18 litara (uz spremnik 350 litara) ili 25 litara (uz spremnik 500 litara) toplinski medij Tyfocor (25 litara) vijčana spojka sa steznim prstenom s odzračenjem priključni vodovi pričvrsni set za montažu na krov montaža na kosi krov tip SV1F tip SH1F montaža na ravni krov tip SV1F ,5 10,6 11,5 Z ,40 + Z , ,5 9,9 11,2 Z , V + Z , V ,5 11,4 12,3 Z ,40 + Z , ,7 10,6 12,1 Z , 400 V + Z , V Volumen spremnika (lit.) Tip Mat.gr.W Napajanje Napajanje Tip Mat.gr.W Napajanje Napajanje SK ,60 SK ,60 SK ,80 SK ,80 SK , SK ,40 tip SH1F SK ,20 SK ,

19 18/19 Pribor za Vitocal 100-S Pribor US spojni vod Spreman za priključenje US spojni vod između vanjske i unutarnje jedinice. Napomena! Obavezna isporuka uz uređaj Vitocal 100-S. Konzola za podnu montažu vanjske jedinice Od aluminijskog profila, za postavljanje u razini zemlje. Visina 300, duljina komada. Za tipove: duljine 15 m duljine 30 m ZK ,80 ZK , /06/ , /14/16 ZK ,80 Komplet konzola za zidnu montažu vanjske jedinice 2 komada , Kuglasta slavina s filterom (G 1 1 / 4) Za ugradnju u povrat tople vode i zaštitu kondenzatora od onečišćenja Prigradni prekidač vlage za obuhvaćanje točke rošenja za sprečavanje rošenja ZK , , Termostat za zaštitu od smrzavanja , Konzole za podnu montažu vanjske jedinice. Uranjajući osjetnik temperature (NTC 10 kohm) ,40 Nalijegajući osjetnik temperature (NTC 10 kohm) ,20 Osjetnik temperature prostora (NTC 10 kohm) Za mjerenje tempeature prostora pri hlađenju s posebnim krugom hlađenja ,80 3-putni preklopni ventil s električnim pogonom, priključak R ,20 Međuspremnici za Vitocal 100-S Vitocell 100-W, tip SVP Međuspremnik ogrjevne vode, bijele boje, za zidnu montažu. Volumen spremnika 46 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. S paronepropusnom izolacijom. Volumen spremnika 50 litara E tip PS 100 Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. Volumen spremnika 100 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje. S paronepropusnom izolacijom. Volumen spremnika 200 litara. Z , , , ,80 Mat.gr. H Mat.gr. H Mat.gr. H Proizvodni program Vitocal 100-S Spremnik i pribor Vitocell 100-V, tip CVW Spremnik PTV-a specijalno prilagođen za ugradnju s dizalicama topline. Volumen: 390 litara. Od čelika, s pocakljenjem Ceraprotect. Priključak solarnih kolektora preko solarnog izmjenjivača topline. Mogućnost priključka 2 električna grijača. Solarni set izmjenjivača topline Za priključak solarnih kolektora na Vitocell 100-V. cirkulacijska crpka pločasti izmjenjivač topline cijevni vodovi i priključni komadi za priključak spremnika izolacija Električni grijač EHE Podesivi ogrjevni učini 2, 4 ili 6 kw. Primjenjivo samo za meku i srednje tvrdu vodu do 14 dh (srednje područje tvrdoće, do 2,5 mol/m3). Zona ugradnje spremnika: noda sa stranom strujom Umjesto isporučene magnezijske anode noda sa stranom strujom Umjesto isporučene magnezijske anode Gornja Donja Z , ,80 Z , Z ,80 Z , ,40 Vanjske jedinice Vitocal 100-S. Vitocal 100-S certificiran je prema oznaci kvalitete za dizalice topline EHP.

20 Cjenik 2018 VITOCL 111-S, 4,5 do 15,7 kw Komplet N Kompaktna dizalica topline zrak/voda Vitocal 111-S na električni pogon u split izvedbi, tip WT(-M)(-C), s integriranim spremnikom PTV volumena 210 litara. S regulacijom Vitotronic 200 tip WO1C. -M monofazna vanjska jedinica (bez "-M" znači trofazna) -C integrirana funkcija aktivnog hlađenja U opsegu isporuke: bus spojni vod duljine 30m električni-grijač (do 9kW) za ugradnju u uređaj Vitocal 111-S, kompaktna dizalica topline na električni pogon u split izvedbi, s unutarnjom i vanjskom jedinicom. Značajke: Maksimalna temperatura polaznog voda: do 55 C pri vanjskoj temperaturi -15 C. Dozvoljeni radni tlak na strani ogrjevne vode 3 bar (0,3 MPa), na strani potrošne tople vode 10 bar (1 MPa). Niski pogonski troškovi zahvaljujući visokom učinskom koeficijentu (COP = Coefficient of Performance) prema EN 14511: do 4,7 (7/W35) i do 3,9 (2/W35). Visoka COP vrijednost za pitku vodu veća od 3 prema EN Visok komfor potrošne tople vode zahvaljujući integriranom spremniku zapremnine 220 litara. Regulacija učina i DC-inverter za visoku učinkovitost pri djelomičnom opterećenju. Unutarnja jedinica s visokoučinkovitom cirkulacijskom crpkom za krug grijanja, kondenzatorom, 3-putnim preklopnim ventilom, membranskom ekspanzijskom posudom, sigurnosnom grupom i regulacijom Vitotronic 200 tip WOC1. Jednostavno upravljanje Vitotronic regulacijom s jasnim tekstualnim i grafičkim prikazima. Regulacija omogućuje upravljanje Viessmann uređajima za ventilaciju. Reverzibilna izvedba omogućuje grijanje i hlađenje (varijanta -C) Nazivni topl. učin (kw) pri 7/W35 pri -7/W35 Maks. učin hlađenja (kw) pri 35/W7 tip WT-M-C 111, za grijanje i hlađenje tip WT-M 111, za grijanje Nazivni topl. učin(kw) pri 7/W35 pri -7/W35 Maks. učin hlađenja (kw) pri 35/W7 tip WT-C 111, za grijanje i hlađenje 04 4,5 5,6 5,5 Z , + Z , ,9 6,7 6,8 Z , + Z , ,2 7,8 8,1 Z , + Z , ,5 9,8 10,7 Z ,40 + Z , ,5 9,0 10,3 Z , V + tip WT 111, za grijanje Z , V + Dimenzije unutarnje jedinice Dimenzije vanjske jedinice širina visina duljina širina visina duljina ,5 10,6 11,5 Z ,60 + Z , ,5 9,9 11,2 Z , V + Z , V ,5 11,4 12,3 Z ,60 + Z , ,7 10,6 12,1 Z , V + Z , V Tip Mat.gr.W Napajanje Napajanje Tip Mat.gr.W Napajanje Napajanje

21 20/21 Pribor za Vitocal 111-S Pribor Priključni komplet kruga grijanja za nadžbuknu montažu montaža na lijevo/ desno ZK ,60 montaža prema gore ZK ,60 Konzola za podnu montažu vanjske jedinice Od aluminijskog profila, za postavljanje u razini zemlje. Visina 300, duljina komada. Za tipove: Komplet konzola za zidnu montažu vanjske jedinice 2 komada. Ugradni pribor s mješačem Za ugradnju krugova grijanja u uređaj /06/ , /14/16 ZK , , ZK ,40 Konzole za podnu montažu vanjske jedinice. Kuglasta slavina s filterom (G 1 1 / 4) Za ugradnju u povrat tople vode i zaštitu kondenzatora od onečišćenja Prigradni prekidač vlage za obuhvaćanje točke rošenja za sprečavanje rošenja ZK , , Termostat za zaštitu od smrzavanja , 3-putni preklopni ventil s električnim pogonom, priključak R ,20 Uranjajući osjetnik temperature (NTC 10 kohm) ,40 Nalijegajući osjetnik temperature (NTC 10 kohm) ,20 Osjetnik temperature prostora (NTC 10 kohm) Za mjerenje tempeature prostora pri hlađenju s posebnim krugom hlađenja ,80 Proizvodni program Vitocal 111-S Priključni komplet solarnog izmjenjivača topline (Divicon) N Za spajanje solarnih instalacija na kompakni uređaj. cirkulacijska crpka prilagođen priključak za izravnu montažu ispod Solar-Divicona izolacija noda sa stranom strujom Umjesto isporučene magnezijske anode Sigurnosna grupa DN 20, R 1, 10 bar, maksimalni ogrjevni učin 150kW ZK ,20 Z , ,80 US spojni vod Spreman za priključenje US spojni vod između vanjske i unutarnje jedinice. Napomena! U opsegu isporuke kompleta Vitocal 111-S. duljine 15 m duljine 30 m ZK ,80 ZK , Međuspremnici za Vitocal 111-S Vitocell 100-W, tip SVP Međuspremnik ogrjevne vode, bijele boje, za zidnu montažu. Volumen spremnika 46 litara. Vitocell 100-E, tip SVP N Međuspremnik ogrjevne vode, crne boje, za ugradnju iza kompaktnih dizalica topline. Volumen spremnika 40 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. S paronepropusnom izolacijom. Volumen spremnika 50 litara E tip PS 100 Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. Volumen spremnika 100 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje. S paronepropusnom izolacijom. Volumen spremnika 200 litara. Z , ZK , , , ,80 Mat.gr. H Mat.gr. H Mat.gr. H Vanjske jedinice Vitocal 111-S Vitocal 100-S certificiran je prema oznaci kvalitete za dizalice topline EHP.

22 Cjenik 2018 VITOCL 200-S, 4,0 do 10,1 kw Novo Dizalica topline zrak/voda Vitocal 200-S na električni pogonu split izvedbi, tip W(-M)(-E)(-C). S regulacijom Vitotronic 200 tip WO1C. -M monofazna vanjska jedinica (bez "-M" znači trofazna) -E integriran električni grijač -C integrirana funkcija aktivnog hlađenja Nazivni topl. učin (kw) pri 7/W35 pri 2/W35 Maks. učin hlađenja (kw) pri 35/W18 D04 4,0 2,6 5,0 D06 4,8 3,1 6,0 D08 5,6 4,0 7,0 D10 7,0 5,0 9,0 D13 7,9 5,9 10,0 D16 8,6 6,5 11,0 Tip Mat.gr.W Vitocal 200-S, dizalica topline na električni pogon u split izvedbi s vanjskom i unutarnjom jedinicom, za grijanje, hlađenje i zagrijavanje pitke vode u instalacijama grijanja. Značajke: Maksimalna temperatura polaznog voda: do 60 C pri vanjskoj temperaturi -10 C. Dozvoljeni radni tlak na strani ogrjevne vode 3 bar (0,3 MPa). Niski pogonski troškovi zahvaljujući visokom učinskom koeficijentu (COP = Coefficient of Performance) prema EN 14511: do 5,0 (7/W35) i do 4,1 (2/W35) Regulacija učina i DC-inverter za visoku učinkovitost pri djelomičnom opterećenju. Unutarnja jedinica s regulacijom Vitotronic 200 tip WOC1, visokoučinkovitom cirkulacijskom crpkom za krug grijanja, 3-putnim preklopnim ventilom i kondenzatorom; u varijantama za grijanje i hlađenje ugrađen električni grijač (-E). Jednostavno upravljanje Vitotronic regulacijom s jasnim tekstualnim i grafičkim prikazima. Regulacija omogućuje upravljanje Viessmann uređajima za ventilaciju. Reverzibilna izvedba omogućuje grijanje i hlađenje (varijanta -C) Kaskadna funkcija do 5 dizalica topline. Iznimno tiha u pogonu - dvanced acoustics design (D). tip W-M-E-C 201, za grijanje i hlađenje, s integriranim protočnim elektro-grijačem tip W-M 201, za grijanje Nazivni topl. učin(kw) pri 7/W35 pri 2/W35 Maks. učin hlađenja (kw) pri 35/W18 tip W-E-C 201, za grijanje i hlađenje, s integriranim protočnim elektro-grijačem Z ,20 + Z ,20 + Z ,40 ++ Z ,40 ++ Z ,60 ++ Z ,60 ++ Z ,80 ++ Z , ++ D10 7,6 5,9 9,5 Z , V ++ tip W 101, za grijanje Z , V ++ Dimenzije unutarnje jedinice Dimenzije vanjske jedinice širina visina duljina širina visina duljina Solarni paketi za pripremu potrošne tople vode u sustavima s dizalicama topline toplinskog učina do 20 kw Solarni paket Vitosol 100-FM, tip SV1F/SH1F sastoji se od: 2 Vitosol 100-FM kolektora površine apsorbera 4,6 m 2 (spremnik 350 litara) ili 3 Vitosol 100-FM kolektora površine apsorbera 6,9 m 2 (uz spremnik 500 litara), bivalentni spremnik tople vode Solarcell MX R2C-HP pumpna stanica Solar-Divicon s integriranim visokoučinkovitom cirkulacijskom crpkom i integriranom solarnom regulacijom Vitosolic 100, tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarna ekspanzijska posuda 18 litara (uz spremnik 350 litara) ili 25 litara (uz spremnik 500 litara) toplinski medij Tyfocor (25 litara) vijčana spojka sa steznim prstenom s odzračenjem priključni vodovi pričvrsni set za montažu na krov montaža na kosi krov tip SV1F tip SH1F montaža na ravni krov tip SV1F Z ,40 ++ Z ,60 ++ D13 8,6 6,3 11,5 Z , V ++ Z , V Z ,80 ++ Z , ++ D16 10,1 7,0 13,2 Z , V ++ Z , 400 V Volumen spremnika (lit.) Napajanje Napajanje Tip Mat.gr.W Napajanje Napajanje SK ,60 SK ,60 SK ,80 SK ,80 SK , SK ,40 tip SH1F SK ,20 SK ,

23 22/23 VITOCL 222-S, 4,0 do 10,1 kw Kompaktna dizalica topline zrak/voda Vitocal 222-S u split izvedbi, tip W(-M)(-E)(-C), s integriranim spremnikom PTV-a volumena 210 litara. Regulacija Vitotronic 200 tip WO1C. -M monofazna vanjska jedinica (bez "-M" znači trofazna) -E integriran električni grijač -C integrirana funkcija aktivnog hlađenja Novo Nazivni topl. učin (kw) pri 7/W35 pri 2/W35 Maks. učin hlađenja (kw) pri 35/W18 C04 4,0 2,6 5,0 C06 4,8 3,1 6,0 C08 5,6 4,0 7,0 C10 7,0 5,0 9,0 C13 7,9 5,9 10,0 C16 8,6 6,5 11,0 Tip Mat.gr.W tip WT-M-E-C 221, za grijanje i hlađenje Nazivni topl. učin (kw) pri 7/W35 pri 2/W35 Maks. učin hlađenja (kw) pri 35/W18 tip WT-E-C 221, za grijanje i hlađenje Dimenzije unutarnje jedinice Dimenzije vanjske jedinice širina visina duljina širina visina duljina Z ,40 ++ Z ,60 ++ Z ,80 ++ Z , ++ C10 7,6 5,9 9,5 Z , V Z ,60 ++ C13 8,6 6,3 11,5 Z , V Z , ++ C16 10,1 7,0 13,2 Z , 400 V Napajanje w Tip Mat.gr.W Napajanje Pribor za Vitocal 222-S Priključni komplet kruga grijanja za nadžbuknu montažu Ugradni pribor s mješačem Za ugradnju krugova grijanja u uređaj. montaža na lijevo/ desno montaža prema gore Vitocell 100-E, tip SVP Međuspremnik ogrjevne vode, crne boje, za ugradnju iza kompaktnih dizalica topline. Volumen spremnika 40 litara. Priključni komplet solarnog izmjenjivača topline (Divicon) N Za spajanje solarnih instalacija na kompakni uređaj. cirkulacijska crpka prilagođen priključak za izravnu montažu ispod Solar-Divicona izolacija noda sa stranom strujom Umjesto isporučene magnezijske anode Sigurnosna grupa DN 20, R 1, 10 bar, maksimalni ogrjevni učin 150kW N ZK ,60 ZK ,60 ZK ,40 ZK ,20 ZK ,20 Z , ,80 Vitocal 222-S, kompaktna dizalica topline na električni pogon u split izvedbi s unutrašnjom i vanjskom jedinicom. Značajke: Maksimalna temperatura polaznog voda: do 60 C pri vanjskoj temperaturi -10 C. Dozvoljeni radni tlak na strani ogrjevne vode 3 bar (0,3 MPa), odnosno 10 bar (1 MPa) na strani potrošne tople vode. Niski pogonski troškovi zahvaljujući visokom učinskom koeficijentu (COP = Coefficient of Performance) prema EN 14511: do 5,0 (7/W35) i do 4,1 (2/W35) Regulacija učina i DC-inverter za visoku učinkovitost pri djelomičnom opterećenju. Kompaktna unutarnja jedinica s regulacijom Vitotronic 200 tip WOC1, visokoučinkovitom cirkulacijskom crpkom za krug grijanja, 3-putnim preklopnim ventilom, kondenzatorom i sigurnosnom grupom. Jednostavno upravljanje Vitotronic regulacijom s jasnim tekstualnim i grafičkim prikazima. Regulacija omogućuje upravljanje Viessmann uređajima za ventilaciju. Reverzibilna izvedba omogućuje grijanje i hlađenje (varijanta -C) Iznimno tiha u pogonu - dvanced acoustics design (D). Visoki komfor tople vode zahvaljujući integriranom spremniku PTV-a volumena 220 litara.

24 Cjenik 2018 Pribor za Vitocal 200-S, 222-S Pribor za Vitocal 200-S, 222-S Konzola za podnu montažu vanjske jedinice Od aluminijskog profila; visina 304, širina 773, duljina 732. Za postavljanje u razini zemlje. 2 komada. Komplet konzola za zidnu montažu vanjske jedinice Od pocinčanih čeličnih profila; visina 660, duljina 857 Za ublažavanje vibracija vanjske jedinice. ZK ,20 ZK ,20 Konzola za podnu montažu vanjske jedinice Kuglasta slavina s filterom (G 1 1 / 4) S integriranim vodenim filterom od plemenitog čelika. Za ugradnju u povrat tople vode i zaštitu kondenzatora od onečišćenja. Membranska tlačna ekspanzijska posuda Za ugradnju u unutarnju jedinicu, volumen: 10 litara Prigradni prekidač vlage za obuhvaćanje točke rošenja za sprečavanje rošenja ZK ,60 ZK , , Termostat za zaštitu od smrzavanja , 3-putni preklopni ventil s električnim pogonom, priključak R ,20 Vanjske jedinice za Vitocal 200-S, 222-S - Viessmann design Uranjajući osjetnik temperature (NTC 10 kohm) ,40 Nalijegajući osjetnik temperature (NTC 10 kohm) ,20 Osjetnik temperature prostora (NTC 10 kohm) Za mjerenje tempeature prostora pri hlađenju s posebnim krugom hlađenja ,80 Međuspremnici za Vitocal 200-S, 222-S Vitocell 100-W, tip SVP Međuspremnik ogrjevne vode, bijele boje, za zidnu montažu. Volumen spremnika 46 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. S paronepropusnom izolacijom. Volumen spremnika 50 litara E tip PS 100 Međuspremnik ogrjevne i rashladne vode, bijele boje, za zidnu montažu. Volumen spremnika 100 litara. Solarcell tip SPCF Međuspremnik ogrjevne i rashladne vode, bijele boje. S paronepropusnom izolacijom. Volumen spremnika 200 litara. Z , , , ,80 Mat.gr. H Mat.gr. H Mat.gr. H Proizvodni program Vitocal 200-S, 222-S Vitocal 200-S, 222-S certificirani su prema oznaci kvalitete za dizalice topline EHP. Spremnik i pribor, uz Vitocal 200-S Vitocell 100-V, tip CVW Spremnik PTV-a specijalno prilagođen za ugradnju s dizalicama topline. Volumen: 390 litara. Od čelika, s pocakljenjem Ceraprotect. Priključak solarnih kolektora preko solarnog izmjenjivača topline. Mogućnost priključka 2 električna grijača. Solarni set izmjenjivača topline Za priključak solarnih kolektora na Vitocell 100-V. Sadržava cirkulacijsku crpku, pločasti izmjenjivač topline, cijevne vodove i priključne komade za priključak spremnika i izolaciju. Električni grijač EHE Podesivi ogrjevni učini 2, 4 ili 6 kw. Primjenjivo samo za meku i srednje tvrdu vodu do 14 dh (srednje područje tvrdoće, do 2,5 mol/m3). Zona ugradnje spremnika: noda sa stranom strujom Umjesto isporučene magnezijske anode noda sa stranom strujom Umjesto isporučene magnezijske anode Gornja Donja Z , ,80 Z , Z ,80 Z , ,40 Regulacijski pribor Vitocal 100-S, 111-S, 200-S, 222-S Vitotrol 200- Sobni korektor, za upravljanje jednim krugom grijanja Z , Komunikacijski modul LON za kaskadno upravljanje* Elektronička pločica za ugradnju u regulaciju za izmjenu podataka u LON-u. Kod kaskade dizalica topline za ugradnju u: *Mogućnost kaskadnog upravljanja do 5 dizalica topline vodeću dizalicu topline ,80 slijednu dizalicu topline ,80

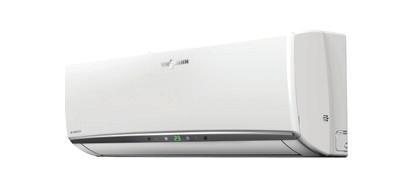

25 24/25 VITOCLIM 200-S, 2,6 do 5,1 kw Napomena! Isporuka do isteka zaliha! Vitoclima 200-S Mat.gr. H Vitoclima 200-S sastoji se od: vanjske jedinice unutarnje jedinice daljinskog upravljača ZK ,20 / ZK ,20 / ZK ,60 / / h Tip WS2026MHE0 WS2026MHE0 WS2053MHE0 Učin Hlađenje Grijanje SEER/SCOP 6,1/4,0 6,1/4,0 6,1/4,0 Dimenzije unutarnje jedinice Dimenzije vanjske jedinice Širina Visina Duljina Težina Širina Visina Duljina Težina 2,6 3, ,5 3, ,1 5, kw kw kg kg Inverterski klima uređaji VITOCLIM 300-S, 5,0 do 12,0 kw Napomena! Isporuka do isteka zaliha! Vitoclima 300-S Mat.gr. H Vitoclima 300-S multi-split vanjska jedinica ,80 / ,60 / ,60 / ,80 / / h Tip O2F3050M1 O4F3080M1 O4F3100M0 Q5F3120M0 Učin Hlađenje Grijanje SEER/SCOP SEER/SCOP 6,1/4,0 6,1/4,0 5,5/ 3,8 / Dimenzije Širina Duljina Visina Težina kg Maks. broj priključenih unutarnjih jedinica kom Učinski kod Vitoclima 300-S multi-split unutarnja zidna jedinica 5,2 5, ,60 8,0 9, ,80 10, ,80 12, ,80 Tip WF3022M0 WF3028M0 WF3035M0 WF3053M0 Učin Dimenzije Hlađenje Grijanje Širina Duljina Visina Težina kg Učinski kod Vitoclima 300-S multi-split unutarnja kazetna jedinica 2,1 2, ,6 2, ZK , 3,5 3, ZK , 5,3 5, ZK ,40 kw kw kw kw Inverterski multi-split klima uređaji Tip CF3035M0 CF3053M0 CF3071M0 Učin Dimenzije jedinice Dimenzije vanjske jedinice Hlađenje Grijanje Širina Visina Duljina Težina Širina Visina Duljina Težina Učinski kod ,5 4, ,5 4,5 5, ,5 7,1 8, ,5 kw kw kg kg

26 Cjenik 2018 VITOLIGNO 100-S, 18,0 do 80,0 kw Pojedinačni kotao Nazivni toplinski učin kw 18,0 23,0 30,0 34,9 45,0 Vitoligno 100-S Tip V10 Kotao na kruta goriva po principu pirolize V ,20 V , V ,80 V ,60 V ,40 Pribor Podizanje temperature povratnog voda 2 kuglaste slavine s termometrima, izolacija, termički regulacijski ventil, nepovratna zaklopka i visokoučinkovita cirkulacijska crpka , , , , ,60 32 N N N N N DN Vitoligno 100-S tip V10 Čelični kotao za grijanje izgaranjem cjepanica. Dozvoljena temperatura polaznog voda do 90 C ( 95 C kod VL1), dozvoljeni pogonski tlak 3 bar. Izrazito ekonomičan kotao na drva po principu pirolize za cjepanice s duljinom do 50 cm. Stupanj djelovanja kotla: do 93,5%. Jednostano rukovanje i brza instalacija. Dugo izgaranje zbog velikog gornjeg ložišta. Jednostavno punjenje sprijeda preko velikih vrata. Idealni hidraulički odnosi zbog velikog volumena kotla. Jednostavno čišćenje grijaćih površina i dugi intervali čišćenja. Podizanje temperature povratnog voda Laddomat 3 kuglaste slavine, 3 termometra, termički regulacijski ventil i visokoučinkovita cirkulacijska crpka Wilo Mali razdjeljivač sigurnosna grupa i toplinska izolacija Termičko osiguranje kotla Dodatna izolacija ložišta (od čelika) za zaštitu unutrašnj. kotla i dulji vijek trajanja za još bolje izgaranje Wirbulatori nadogradnja za učinkovitiji pogon (podizanje stupnja djelovanja) od čelika Uređaj za čišćenje za poluautomatsko čišćenje izmjenjivača (samo uz isporuku Wirbulatora) ,60 Z ,20 ZK ,20 ZK ,80 ZK ,40 ZK ,60 Dodatni pribor Regulator temperature s termostatskim sustavom, duljina kapilarne cijevi do 1400 područje podešavanja 30 do 60 C, može se podesiti do 110 C ,60 Z ,20 ZK ,20 ZK ,80 ZK ,40 ZK , ,60 Z ,20 ZK ,20 ZK ,20 ZK ,20 ZK , ,60 Z ,60 ZK ,20 ZK ,60 ZK ,60 ZK ,60 Osjetnik temperature spremnika Pt1000 (3 kom.) za sustave s međuspremnicima ogrjevne vode; uranjajući osjetnici temperature sa spojnim vodom (5m), 3 osjetnika temperature spremnika s uranjajućim čahurama) ,60 Z ,60 ZK ,20 ZK ,60 ZK ,60 ZK , , ZK ,20 Pojedinačni kotao Nazivni toplinski učin kw 60,0 80,0 Vitoligno 100-S Tip VL1 Kotao na kruta goriva po principu pirolize. VL ,80 VL ,80 Pribor Podizanje temperature povratnog voda Laddomat tri kuglaste slavine, 3 termometra, termički regulacijski ventil i visokoučinkovita cirkulacijska crpka Wilo , ,20 Vitoligno 100-S tip VL1 Stupanj djelovanja kotla: do 87,0%. (do 87% kod VL1). Mali razdjeljivač sigurnosna grupa i toplinska izolacija Uređaj za čišćenje četkica za čišćenje s drškom, kuka za pročišćavanje i žarač Z , ,20 Osjetnik temperature dimnih plinova ,20 Z , , ,20 Spremnik ogrjevne vode 750 lit. 950 lit lit lit lit. Vitocell 100-E, tip SVP temp. ogrjevne vode polaz. voda do 110 C pogonski tlak grijanja do 3 bara Z ,40 Z ,80 Z ,20 Z ,40 - Vitoset Solarcell tip SPU temp. ogrjevne vode polaz.voda do 110 C pogonski tlak grijanja do 3 bara ,40 Mat.gr. H Tehnički podaci Nazivni toplinski učin (kw) 18,0 23,0 30,0 34,9 45,0 60,0 80,0 Tip V10 V10 V10 V10 V10 VL1 VL1 Širina Visina Duljina (s usisnim ventilatorom) Težina kg Nastavak dimovodne cijevi Ø

27 26/27 VITOSOL 141-FM/100-FM/200-FM,paketi za PTV Solarni paket za pripremu tople vode s pločastim kolektorima Vitosol 141-FM oja spremnika Srebrna ijela Solarni paket Vitosol 141-FM za zagrijavanje potrošne tople vode, paket sadržava: 2 kolektora Vitosol 100-FM, tip SVKF ukupne površine apsorbera 4,0 m 2, bivalentni spremnik Vitocell 100-/-W volumena 250 litara, tip CV, s integriranom pumpnom stanicom Solar-Divicon uključujući visokoučinkovitu cirkulacijsku crpku, solarnu regulaciju Vitosolic 100, tip SD1 i sustav za odvajanje zraka, solarnu ekspanzijsku posudu 18 litara toplinski medij Tyfocor 20 litara armaturu za punjenje pričvrsni pribor za montažu na kosi krov, pokrivanje žlijebnjacima* * druge varijante montažnih pribora nalaze se ispod, a isporučuju se samo uz nadoplatu, bez mogućnosti mijenjanja osnovnog paketa Pričvrsni pribor za montažu na kose krovove* Napomena! Samo uz opciju nadoplate pokrivanje škriljavcem bez krovnih kuka (boja krova crna) pokrivanje biber crijepom (boja krova crevena) za limene krovove Montaža bez krovnih kuka od strane graditelja. pokrivanje valovitom pločom Profil 5 i 6 pokrivanje valovitom pločom Profil 8 * montažni pribor za kolektore Vitosol 100-FM tip SVK ne postoje u varijanti za ravne krovove Solarni paket za pripremu tople vode s pločastim kolektorima Vitosol 100-FM Solarni paket Vitosol 100-FM, tip SV1F, SH1F sastoji se od: 2 kolektora površine apsorbera 4,6 m² (spremnik 300 litara) ili 3 kolektora površine apsorbera 6,9 m 2 (spremnik 500 litara), bivalentni spremnik tople vode Vitocell 100-, tip CV s integriranom pumpnom stanicom Solar- Divicon uključujući visokoučinkovitu cirkulacijsku crpku s integriranom solarnom regulacijom Vitosolic 100, tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarna ekspanzijska posuda 25 litara/40 litara toplinski medij Tyfocor (25 litara) vijčana spojka sa steznim prstenom s odzračenjem priključni vodovi pričvrsni set za montažu SK ,20 SK ,20 Z ,80 Z ,80 Z ,20 Z ,60 Z ,60 Tip kolektora tip SV1F tip SH1F montaža na kosi krov SK , lit. SK , lit. SK , lit. montaža na ravni krov SK , lit. SK , lit. Spremnik Spremnik Spremnik Vitosol 141-FM, standardizirani solarni paket za zagrijavanje pitke vode. Značajke: Pločasti kolektori s automatskom zaštitom od pregrijavanja ThermProtect. ivalentni spremnik PTV-a tip CV kompletno opremljen za brzo i jednostavno povezivanje sa solarnom instalacijom. Jednostavna i brza montaža ventili za punjenje i odzračivanje, zaporni ventili i solarna regulacija integrirani su u Solar-Divicon i predmontirani su na spremniku. Čelični spremnik zaštićen od korozije s pocakljenjem Ceraprotect. Dodatna katodna zaštita pomoću magnezijske anode; anoda sa stranom strujom isporučuje se kao pribor. Solarni paket za pripremu tople vode s pločastim kolektorima Vitosol 200-FM Solarni paket Vitosol 200-FM, tip SV2F sastoji se od: 2 kolektora površine apsorbera 4,6 m² (spremnik 300 litara) ili 3 kolektora površine apsorbera 6,9 m 2 (spremnik 500 litara), bivalentni spremnik tople vode Vitocell 100-, tip CV s integriranom pumpnom stanicom Solar-Divicon uključujući visokoučinkovitu cirkulacijsku crpku s integriranom solarnom regulacijom Vitosolic 100, tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarna ekspanzijska posuda 25 litara/40 litara toplinski medij Tyfocor (25 litara) vijčana spojka sa steznim prstenom s odzračenjem priključni vodovi pričvrsni set za montažu na kosi krov, pokrivanje žlijebnjacima Napomena! Druge varijante montažnih pribora nalaze se na str. 29, a isporučuju se samo uz nadoplatu, bez mogućnosti mijenjanja osnovnog paketa SK , lit. SK , 500 lit. Spremnik Spremnik ThermProtect Svjetski novitet Viessmann solarni kolektori jedini u svijetu imaju automatsku zaštitu od pregrijavanja ThermProtect za potpuno samozaštićene solarne instalacije bez nastanaka pare

28 Cjenik 2018 VITOSOL 100-FM/200-FM, paketi za podršku grijanju Solarni paketi s pločastim Vitosol kolektorima za pripremu potrošne tople vode i podršku grijanju u zimskim mjesecima. Paketi sadržavaju: Multivalentni spremnik Vitocell 340-M volumena 750 litara za skladištenje solarne energije i protočno zagrijavanje potrošne tople vode. Solarna regulacija Vitosolic 200 za upravljanje kompletnom solarnom instalacijom. Solarni paket za pripremu tople vode i podršku grijanju s pločastim kolektorima Vitosol 100-FM, 200-FM F D C E G Solarni paket Vitosol 100-FM, 200-FM, paket sadržava: 4 Vitosol pločasta kolektora površine apsorbera 9,2 m² multivalentni spremnik Vitocell 340-M, tip SVKC, volumena 750 litara solarnu ekspanzijsku posudu 40 litara toplinski medij Tyfocor (50 litara) vijčanu spojku sa steznim prstenom s odzračenjem priključne vodove pumpnu stanicu Solar-Divicon s integriranim sustavom za odvajanje zraka i ventilima za punjenje solarnu regulaciju Vitosolic 200 tip SD4 3-putni preklopni ventil osjetnik temperature spremnika pričvrsni set za montažu na krov, pokrivanje žlijebnjacima Vitosol 100 tip SV1F Vitosol 200 tip SV2F Napomena! Druge varijante montažnih pribora nalaze se na str. 29, a isporučuju se samo uz nadoplatu, bez mogućnosti mijenjanja osnovnog paketa Pribor Električni grijač EHE Podesivi ogrjevni učini 2, 4 ili 6 kw. Primjenjivo samo za meku i srednje tvrdu vodu do 14 dh (srednje područje tvrdoće, do 2,5 mol/m3). Za ugradnju u donjem cijelu spremnika. Termostatski mješački automat Područje podešavanja 35 do 65 C, navojni priključak G1. SK , SK , Z , ,20 VITOSOL 100-FM, paketi za sustave s dizalicama topline Solarni paketi za pripremu potrošne tople vode u sustavima s dizalicama topline toplinskog učina do 20 kw Tip kolektora tip SV1F tip SH1F ThermProtect Svjetski novitet Solarni paket Vitosol 100-FM, tip SV1F/SH1F, paket sadržava: 2 Vitosol 100-FM kolektora površine apsorbera 4,6 m 2 (spremnik 350 litara) ili 3 Vitosol 100-FM kolektora površine apsorbera 6,9 m 2 (uz spremnik 500 litara), bivalentni spremnik tople vode Solarcell MX R2C-HP (350 ili 500 litara) pumpnu stanicu Solar-Divicon s integriranim visoko-učinkovitom cirkulacijskom crpkom i integriranom solarnom regulacijom Vitosolic 100, tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarnu ekspanzijsku posudu 18 litara (uz spremnik 350 litara) ili 25 litara (uz spremnik 500 litara) toplinski medij Tyfocor (25 litara) vijčanu spojku sa steznim prstenom s odzračenjem priključne vodove pričvrsni set za montažu na krov montaža na kosi krov SK , lit. SK , lit. SK , lit. SK , 500 lit. montaža na ravni krov SK , lit. SK , lit. Spremnik Spremnik Spremnik Viessmann solarni kolektori jedini u svijetu imaju automatsku zaštitu od pregrijavanja ThermProtect za potpuno samozaštićene solarne instalacije bez nastanaka pare SK , lit. SK , 500 lit. Spremnik

29 28/29 VITOSOL 100-FM/200-FM, okomito postavljanje Pojedinačni kolektori Kolektor Vitosol 100-FM, tip SV1F površina apsorbera 2,3 m 2 ZK , Kolektor Vitosol 200-FM, tip SV2F površina apsorbera 2,3 m 2 ZK ,80 Vitosol 100-FM, pločasti kolektori 2,3m 2 površine absorbera Pribor Spojne cijevi, 1 par za spajanje dva kolektora Priključni set za kolektorsko polje do 12 kolektora Set uranjajućih čahura jedan po solarnoj instalaciji Napomena! Kolektori se mogu ugrađivati do visine instalacije od 20 m, kod većih visina potrebno je ugraditi sigurnosni ventil od 8 bara. (vidi pribor, str. 34). Pribor za montažu Pričvrsni set za kose krovove opterećenje snijegom do 0,75 kn/m 2 za brzine vjetra do 150 km/h Za pokrivanje žljebnjacima bez poprečne grede Za pokrivanje žljebnjacima s poprečnom gredom Pokrivanje biber crijepom Pokrivanje škriljavcem Pričvrsni dio bez krovne kuke npr. za montažu na limeni krov od strane graditelja Pokrivanje valovitom pločom profil 5 i 6 (veći luk) Pokrivanje valovitom pločom profil 8 (manji luk) Potreban pribor prema broju kolektora Z ,60 Z , Z ,40 Z ,40 Z ,40 Z ,80 Z ,80 Z ,40 Z ,80 Z ,20 Z ,20 Z ,60 Z , Z , Z ,40 Z ,20 Z , Z , Z ,60 Z ,40 Z ,40 Z ,40 Z ,20 Z , Z , Z , Z ,80 Z , , , , Z ,40 Z ,60 Z ,80 Z ,80 Z ,40 Z ,60 Z ,60 Značajke: Visokoučinkoviti pločasti kolektori za montažu na kose i ravne krovove s automatskom zaštitom od pregrijavanja ThermProtect za samozaštićene solarne instalacije bez nastanaka pare Izvedba apsorbera u vijugavom obliku (meander) s integriranim sabirnim vodovima. Paralelno se može spojiti do 12 kolektora. Selektivno prevučeni apsorber, visokoučinkovita toplinska izolacija i poklopac od solarnog stakla s malim udjelom željeza osiguravaju visoki solarni prinos. Trajna nepropusnost i visoka stabilnost zahvaljujući obodno savijenom aluminijskom okviru i bešavnom brtvljenju stakla. Neprobojna stražnja stijenka otporna na koroziju. Pričvrsni sustav Viessmann jednostavan je za montažu, opremljen statički ispitanim sastavnim dijelovima otpornima na koroziju od plemenitog čelika i aluminija jedinstven za sve Viessmann kolektore. rzo i sigurno priključenje kolektora zahvaljujući fleksibilnim utičnim spojnicima valovite cijevi od plemenitog čelika. Pribor za montažu Pričvrsni set za kose krovove Potreban pribor prema broju kolektora za slobodnu montažu na podkonstrukciji od strane graditelja, npr. čelični nosač rzine vjetra do 150 km/h ThermProtect Kut postavljanja 25 do 60 opterećenje snijegom do 2,55 kn/m 2 Z ,60 Z ,20 Z ,80 Z ,40 Z ,60 Svjetski novitet Kut postavljanja 30 opterećenje snijegom do 1,5 kn/m 2 Kut postavljanja 45 opterećenje snijegom do 1,5 kn/m 2 Kut postavljanja 60 opterećenje snijegom do 1,5 kn/m 2 Z ,20 Z ,20 Z , Z ,20 Z ,80 Z ,60 Z ,80 Z ,80 Z ,40 Z ,80 Z ,40 Z , Z ,40 Z , Z ,40 Viessmann solarni kolektori jedini u svijetu imaju automatsku zaštitu od pregrijavanja ThermProtect za potpuno samozaštićene solarne instalacije bez nastanaka pare Napomena! Daljni tipovi montaže na upit.

30 Cjenik 2018 VITOSOL 100-FM/200-FM, vodoravno postavljanje Pojedinačni kolektori Kolektor Vitosol 100-FM, tip SH1F površina apsorbera 2,3 m 2 ZK , Kolektor Vitosol 200-FM, tip SH2F površina apsorbera 2,3 m 2 ZK ,80 Vitosol 200-FM tip SV2F, pločasti kolektor 2,3 m 2 površine absorbera Značajke: Visokoučinkoviti pločasti kolektori Vitosol 100-FM i Vitosol 200-FM za montažu na kose i ravne krovove. Nema pregrijavanja i nastanka pare prilikom niske potrošnje toplinske energije zahvaljujući automatskoj zaštiti od pregrijavanja Themprotect, po čemu su Viessmann solarni kolektori jedinstveni u svijetu. Izvedba apsorbera u vijugavom obliku s integriranim sabirnim vodovima. Paralelno se može spojiti do 12 kolektora. Selektivno prevučeni apsorber, visokoučinkovita toplinska izolacija i poklopac od solarnog stakla s malim udjelom željeza osiguravaju visoke solarne dobitke. Trajna nepropusnost i visoka stabilnost zahvaljujući obodno savijenom aluminijskom okviru i bešavnom brtvljenju stakla. Neprobojna stražnja stjenka otporna na koroziju. Pričvrsni sustav Viessmann jednostavan je za montažu, opremljen statički ispitanim sastavnim dijelovima otpornima na koroziju od plemenitog čelika i aluminija jedinstven za sve Viessmann kolektore. Pribor Spojne cijevi, 1 par za spajanje dva kolektora Priključni set za kolektorsko polje do 12 kolektora Set uranjajućih čahura jedan po solarnoj instalaciji Napomena Kolektori se mogu ugrađivati do visine instalacije od 20 m, kod većih visina potrebno je ugraditi sigurnosni ventil od 8 bara. (vidi pribor, str. 29). Pribor za montažu Pričvrsni set za kose krovove opterećenje snijegom do 1,25 kn/m 2 za brzine vjetra do 150 km/h Za pokrivanje žljebnjacima bez poprečne grede Za pokrivanje žljebnjacima s poprečnom gredom Pokrivanje biber crijepom Pokrivanje škriljavcem Pričvrsni dio bez krovne kuke Pokrivanje valovitom pločom profil 5 i 6 (veći luk) Pokrivanje valovitom pločom profil 8 (manji luk) Pribor za montažu Pričvrsni set za kose krovove za slobodnu montažu na podkonstrukciji od strane graditelja, npr. čelični nosač rzine vjetra do 150 km/h Potreban pribor prema broju kolektora Z ,60 Z , Z ,40 Z ,40 Z , Z ,40 Z ,40 Z ,20 Z , Z ,80 Z ,80 Z , Z ,40 Z ,40 Z ,40 Z ,60 Z ,80 Z ,80 Z ,80 Z ,60 Z ,60 Z , Z ,60 Z ,20 Z ,20 Z ,80 Z ,60 Z , , , , Z ,80 Z ,20 Z ,60 Z ,60 Z ,60 Z ,80 Z ,80 Potreban pribor prema broju kolektora ThermProtect Svjetski novitet Kut postavljanja 25 do 45 opterećenje snijegom do 2,55 kn/m 2 Kut postavljanja 30 opterećenje snijegom do 1,5 kn/m 2 Kut postavljanja 45 opterećenje snijegom do 1,5 kn/m 2 Z , Z ,40 Z ,60 Z , Z ,80 Z ,80 Z , Z ,20 Z ,60 Z , Z ,60 Z ,80 Z , Z ,40 Z ,80 Viessmann solarni kolektori jedini u svijetu imaju automatsku zaštitu od pregrijavanja ThermProtect za potpuno samozaštićene solarne instalacije bez nastanaka pare Kut postavljanja 60 opterećenje snijegom do 1,5 kn/m 2 Napomena! Daljni tipovi montaže na upit. Z , Z ,80 Z ,40 Z ,20 Z ,60

31 30/31 VITOSOL 111-F,termosifonski sustav Pojedinačni kolektori Volumen spremnika (lit.) perturna površina (m 2 ) 150 2, , ,03 Termosifonski sustav Vitosol 111-F pločasti kolektori s priključnim kompletom spremnik PTV-a Sigurnosni ventili - solarni 3 bara, P&Tventil 10 bar/90 C (tlak i temepratura) montažni pribor C Napomena! Prirubnički paket mora biti naručen! Vitosol 111-F montaža na ravni krov kut postavljanja 45 SK ,40 SK , SK , Vitosol 111-F montaža na ravni krov kut postavljanja 30 Vitosol 111-F montaža na ravni krov kut postavljanja 15 SK ,40 SK ,40 SK , SK , SK , SK , Vitosol 111-F, termosifonski solarni sistem s pločastim kolektorom i spremnikom tople vode postavljenim na vrhu. Vitosol 111-F montaža na kosi krov nagib krova između 15 i 45 Napomena! Montažni pribor za kosi krov dolazi bez krovnih kuka. Pričvrsne kuke moraju biti naručene posebno. Dimenzije Težina Pribor Prirubnički paket bez elektro-grijača Prirubnica s magnezijskom anodom rtva Širina Visina Dubina Prirubnički paket sa elektro-grijačem Prirubnica s magnezijskom anodom i elektro-grijačem (3 kw, ) rtva Temperaturni regulator Sigurnosni graničnik temperature Toplinski medij zaštita od smrzavanja i korozije, gotova smjesa do -10 C Pričvrsne kuke za pokrivanje žljebnjacima (za kose krovove). rzine vjetra do 150 km/h. Pribor SK , ZK ,80 ZK , ZK ,60 ZK ,20 Komplet za punjenje Za punjenje solarnog sistema s medijem za zaštitu od smrzavanja (više puta primjenjivo) Sigurnosni ventil (PTV) tip MSW ¾, priključak G¾, odvojak G1 SK , ZK ,80 ZK , ZK ,60 ZK ,20 SK , ZK , ZK ,60 ZK ,20 ZK , ZK , , kg Značajke: Pločasti kolektor s visokoselektivnim premazom za visoki energetski dobitak. Spremnik tople vode s dvostrukim plaštom od čelika s Ceraprotect emajliranjem za visoku kakvoću pitke vode. Zatvoreni solarni krug i upotreba materijala otpornih na koroziju za dugi vijek trajanja i pouzdanost. Posebno jednostavna montaža pomoću predmontiranih komponenti. Visoka pogonska sigurnost zahvaljujući tlačnom/temperaturnom sigurnosnom ventilu - P&T valve (u opsegu isporuke) Električni grijač 3kW/ i magnezijska anoda predmontirani su u spremniku. Savršena konstrukcija temperaturnog raslojavanja u dvostrukom plaštu spremnika tople vode za trenutnu raspoloživost tople vode. Visok komfor tople vode jer pri oduzimanju vode iz spremnika ne dolazi do miješanja tople i nadolazeće hladne vode. Termostatički mješački automat za spajanje u instalacijama tople vode bez recirkulacije područje podešavanja: 35 do 60 C navojni priključak G 1, površinsko brtvljenje ,20

32 Cjenik 2018 VITOSOL 300-TM, vakuumski cijevni kolektori Paketi za pripremu tople vode i podršku grijanju s vakuumskim kolektorima Vitosol 300-TM Vitosol 300-TM tip SP3C Značajke: Visokoučinkoviti vakuumski cijevni kolektor prema Heatpipe principu s automatskom zaštitom od pregrijavanja ThermProtect za samozaštićene solarne instalacije bez nastanaka pare. Površina apsorbera neosjetljiva na nečistoću s visokoselektivnom prevlakom koja je integrirana u vakuumske cijevi. Učinkoviti prijenos topline kroz kondenzatore potpuno okružene dvocijevnim izmjenjivačem topline Duotec (od bakra). Zakretljive cijevi mogu se optimalno usmjeravati prema suncu i osiguravaju maksimalno iskorištenje energije. F D solarni kolektori pričvrsni pribor C Vitosolic 200 D topla voda E hladna voda F Vitocell 340-M G razdjelnik sol. kruga Solarni paket s vakuumskim kolektorima Vitosol 300-TM tip SP3C za zagrijavanje PTV, paket sadržava: kolektor Vitosol 300-TM tip SP3C površine apsorbera 3,03 m² bivalentni spremnik tople vode Vitocell 100-, tip CV volumena 300 litara s integriranom pumpnom stanicom Solar-Divicon uključujući visokoučinkovitu cirkulacijsku crpku s integriranom solarnom regulacijom Vitosolic 100 tip SD1, sustavom za odvajanje zraka i ventilima za punjenje solarnu ekspanzijsku posudu (25 litara) vijčanu spojku sa steznim prstenom i odzračenjem priključne vodove toplinski medij Tyfocor (25 litara) pričvrsni pribor za montažu na kosi krov, pokrivanje žlijebnjacima Solarni paket s vakuumskim kolektorima Vitosol 300-TM tip SP3C za zagrijavanje PTV i podršku grijanju, paket sadržava: kolektor Vitosol 300-TM tip SP3C površine apsorbera 6,06 m² multivalentni spremnik Vitocell 340-M tip SVKC volumena 750 litara solarnu ekspanzijsku posudu 40 litara toplinski medij Tyfocor (50 litara) vijčanu spojku sa steznim prstenom s odzračenjem priključne vodove pumpnu stanicu Solar-Divicon uključujući visokoučinkovitu cirkulacijsku crpku s integriranim sustavom za odvajanje zraka i ventilima za punjenje solarnu regulaciju Vitosolic 200 tio SD4 3-putni preklopni ventil osjetnik temperature spremnika pričvrsni set za montažu na krov, pokrivanje žlijebnjacima SK , SK ,80 Pojedinačni kolektori i pribor Površina absorbera (m 2 ) 1,26 1,51 3,03 Kolektor Vitosol 300-TM, tip SP3C (1,26 m 2 balkonski modul za vodoravnu montažu). SK , Kolektor Vitosol 300-TM, tip SP3C SK ,20 Spojne cijevi Za spajanje kolektorskog polja ,60 Priključni set Z Za kolektorsko polje do 15 m 2 661,20 Priključni set s odzračnim koljenom za kolektorsko polje do 15 m 2 za montažu na fasadu C E G Z ,80 Z , SK , ,60 Z ,20 Z ,80 ThermProtect Svjetski novitet Viessmann solarni kolektori jedini u svijetu imaju automatsku zaštitu od pregrijavanja ThermProtect za potpuno samozaštićene solarne instalacije bez nastanaka pare Pribor za montažu 1,51 m 2 /3,03 m 2 za kose krovove Za pokrivanje žljebnjacima S poprečnom gredom Pokrivanje biber crijepom Pokrivanje škriljavcem Pokrivanje valovitom pločom Profil 5 i 6 (veći luk) Pokrivanje valovitom pločom Profil 8 (manji luk) za ravne krovove Za ležeću montažu na ravne krovove Snježno opterećenje 0,75 kn/m 2 Za potporu na ravnim krovovima kod slobodne montaže Kut postavljanja 25 do 50 vodoravna montaža, za kose krovove Za pokrivanje žljebnjacima S poprečnom gredom Za montažu na balkon i fasade ZK ,40 ZK ,80 ZK ,80 ZK ,60 ZK ,60 ZK , ,20 ZK ,40 ZK ,20

33 32/33 VITOSOL 200-TM, vakuumski cijevni kolektori Pojedinačni kolektori i pribor Površina absorbera (m 2 ) 1,63 3,26 Kolektor Vitosol 200-TM, tip SPE Spojne cijevi (1 kom.) Za spajanje kolektorskog polja, s izolacijom. Priključni set (s uranjajućom čahurom) Za kolektorsko polje do 20 m 2. Priključni set (bez uranjajuće čahure) Za kolektorsko polje do 20 m 2. Pribor za montažu na ravne krovove, slobodna montaža Za ležeću montažu na ravne krovove Snježno opterećenje 0,75 kn/m 2 Za ležeću montažu na ravne krovove Snježno opterećenje 1,5 kn/m 2 SK , ZK ,40 Z ,40 ZK , SK ,60 ZK ,40 Z ,40 ZK , 1,63 m 2 3,26 m 2 ZK ,40 N ZK ,60 ZK ,40 ZK ,60 Vitosol 200-TM tip SPE, vakuumski vijevni kolektor Značajke: Visokoučinkoviti vakuumski cijevni kolektor prema Heatpipe principu za ležeću montažu na ravne krovove s mogućnošću zaokretanja cijevi do 45. Površina apsorbera neosjetljiva na nečistoću s visokoselektivnom prevlakom koja je integrirana u vakuumske cijevi. Optimiziran za montažu na ravne podloge. Zakretljive cijevi mogu se optimalno usmjeravati prema suncu i osiguravaju maksimalno iskorištenje energije. Regulacija za solarne sustave Regulacija za solarne sustave Modul solarne regulacije, tip SM1 u spoju s regulacijom Vitotronic 100 HC1, HO2 Vitosolic 100, tip SD1 za jednu temperaturnu razliku Z ,40 Z ,60 Vitosolic 200, tip SD4 za do 4 temperaturne razlike Uranjajući osjetnik temperature za solarni modul SM1 Uranjajući osjetnik temperature za Vitosolic 100/200 Osjetnik temperature kolektora za Vitosolic 200 Sredstvo za ispiranje solarnih sistema Solarclin volumen 20 l Z , , , , ,40 Vitosolic 200 tip SD4, solarna regulacija za bivalentno zagrijavanje potrošne tople vode, zagrijavanje bazena i podršku grijanja

34 Cjenik 2018 Solarni pribor Solar-Divicon, tip PS 10 Značajke: Solarna crpna stanica s integriranom visokoučinkovitom cirkulacijskom crpkom, ventilom za punjenje, odvajačem zraka, 2 termometra, 2 kuglaste slavine s nepovratnim ventilom, s prikazom protoka, manometrom, sigurnosnim ventilom 6 bara, toplinskom izolacijom i vijčanom spojkom sa steznim prstenom Dostupne su izvedbe s integriranom solarnom regulacijom Vitosolic 100 ili s integriranim solarnim modulom SM1. Pribor Za solarne sustave Solar-Divicon, tip PS 10 Pumpna stanica s dva ogranka za krug kolektora. S visokoučinkovitom cirkulacijskom crpkom na izmjeničnu struju upravljanom brojem okretaja. Visina dobave: 6,0 m pri volumnom protoku 1000 l/h. Solar-Divicon, tip PS 20 S visokoučinkovitom cirkulacijskom crpkom na izmjeničnu struju upravljanom brojem okretaja. Visina dobave: 6,5 m pri volumnom protoku 1500 l/h. Ogranak solarne crpke Pumpna stanica s jednim ogrankom za drugi krug kolektora. S visokoučinkovitom cirkulacijskom crpkom na izmjeničnu struju upravljanom brojem okretaja. bez regulacije za solarne sisteme s integriranim modulom solarne regulacije SM1 s integriranim solarnom regulacijom Vitosolic 100 tip SD1 Tip P 10 Visina dobave: 6,0 m pri 1000 l/h. Tip P 20 Visina dobave: 6,5 m pri 1500 l/h. Sigurnosni ventil Solar (8 bara) Za primjenu u solarnim instalacija s Vitosol-FM kolektorima i visinom instalacije većom od 20 m Za ugradnju u Solar-Divicon (kao zamjena integriranog sig. ventila 6 bara) Odvajač zraka s vijčanom spojom sa steznim prstenom ( 22 ) rzi odzračnik (mjed) s vijčanom spojom sa steznim prstenom ( 22 ) Vijčana spojka sa steznim prstenom ravna vijčana spojka za 22 Vijčana spojka sa steznim prstenom i odzračenjem ravna vijčana spojka za 22 Priključni vodovi (2 kom) duljina 1 m, promjer priključka 22 Solarni polazni i povratni vod (DN 16) 2 valovite cijevi od plemenitog čelika s toplinskom izolacijom kabel osjetnika 4 vijčane spojke sa steznim prstenom ( 22 ) Spojni set za spajanje/produljenje dvaju solarnih vodova Solarna ekspanzijska posuda sa zapornim ventilom i pričvršćenjem boja bijela 10 bar i volumena: Predspojna posuda za zaštitu solarne ekspanzijske posude od prekomjerne temperature 12 litara, 10 bara rmatura za punjenje za ispiranje, punjenje i pražnjenje solarnih instalacija Z ,40 Z ,40 Z ,40 Z ,80 Z ,60 Z ,80 ZK , , , , , ,80 duljine 6 m ,80 duljine 12 m ,20 duljine 15 m , ,60 18 litara ,80 25 litara ,20 40 litara ,60 50 litara ,40 80 litara , , ,80 Ručna pumpa za punjenje solarne instalacije za nadopunjavanje i povišenje tlaka , Toplinski medij Tyfocor LS 20 litara ,40 Sredstvo za ispiranje solarnih sistema Solarclin volumen 20 l 25 litara , litara , ,40

35 34/35 VITOCELL spremnici PTV Pojedinačni spremnici tople vode oja srebrna oja bijela Vitocell 100-W, tip CUG/CUG Za zagrijavanje pitke vode u spoju sa zidnim uređajima. od čelika, s pocakljenjem Ceraprotect 100 litara, tip CUG 120 litara, tip CUG Z ,20 Z , Vitocell 100-V, 100-W typ CV/CV Za zagrijavanje pitke vode u spoju s kotlovima za grijanje i daljinskim grijanjima, po odabiru s električnim grijačem (pribor za spremnik PTV-a od 300 do 950 litara). od čelika, s pocakljenjem Ceraprotect temperatura ogrjevne vode polaznog voda do 160 C pogonski pretlak sa strane ogrjevne vode do 25 bar (2,5 MPa) temperatura pitke vode do 95 C pogonski pretlak sa strane pitke vode do 10 bar (1 MPa) od volumena spremnika 300 litara s prirubničkim otvorom i s odvojivom toplinskom izolacijom Vitocell 100-V, tip CVW Za zagrijavanje pitke vode u spoju s dizalicama topline s nazivnim toplinskim učinom do 16kW. Mogućnost priključka solarnih kolektora preko solarnog seta izmjenjivača topline (opcija pribora). 150 litara, tip CUG 160 litara tip CV 200 litara tip CV 300 litara tip CV 500 litara tip CV 750 litara tip CV 950 litara tip CV 390 litara tip CVW , ,40 Z , Z ,40 Z ,20 Z ,40 Z ,60 Z ,20 Z ,60 Z ,40 Z , Vitocell 100-V tip CV(), 160 do 950 litara Zagrijavanje čitavog volumena vode preko ogrjevne spirale uvedene duboko do dna spremnika. Izrađeni od čelika, zaštićeni od korozije pocakljenjem Ceraprotect. Za lakše unošenje Vitocell 100-V od 400 litara volumena opremljeni su odvojivom toplinskom izolacijom. Vitocell 100-W, tip CVS Za zagrijavanje pitke vode u spoju sa solarnim kolektorima i elektro-grijačem. od čelika, s pocakljenjem Ceraprotect s integriranom pumpnom stanicom Solar-Divicon i solarnom regulacijom Vitosolic 100 tip SD1 s integriranim elektro-grijačem s osjetnikom temperature kolektora sa spojnim setom s termostatskim mješajućim automatom 200 litara tip CVS 250 litara tip CVS 300 litara tip CVS Z ,40 Z , Z ,60 Vitocell 100-, 100-W tip CV/CV Za zagrijavanje pitke vode u spoju s proizvođačima topline i sunčevim kolektorima; od volumena 400 litara s odvojivom izolacijom. od čelika, s pocakljenjem Ceraprotect temperatura ogrjevne vode polaznog voda do 160 C temperatura solarnog polaznog voda do 160 C temperatura pitke vode do 95 C pogonski pretlak sa strane pitke i ogrjevne vode do 10 bar (1 MPa) pogonski pretlak sa solarne strane do 10 bar (1 MPa) Vitocell 100-, 100-W tip CV Za zagrijavanje pitke vode u spoju s proizvođačima topline i sunčevim kolektorima. Od volumena 400 litara s odvojivom izolacijom. od čelika, s pocakljenjem Ceraprotect s integriranom pumpnom stanicom Solar-Divicon i solarnom regulacijom Vitosolic 100 tip SD1 temperatura ogrjevne vode polaznog voda do 160 C temperatura solarnog polaznog voda do 110 C temperatura pitke vode do 95 C pogonski pretlak sa strane pitke i ogrjevne vode do 10 bar (1 MPa) pogonski pretlak sa solarne strane do 10 bar (1 MPa) 300 litara tip CV 400 litara tip CV 500 litara tip CV 750 litara tip CV 950 litara tip CV 300 litara tip CV 400 litara tip CV 500 litara tip CV Z ,20 Z ,80 Z , Z ,60 Z ,40 Z ,60 Z ,80 Z ,80 Z ,20 Z ,80 Z ,60 Vitocell 100-W tip CV, 250 do 300 litara ivalentni spremnici Vitocell 100-, 100-W tip CV/CV/CV: od čelika, s pocakljenjem Ceraprotect za zaštitu od korozije S dvije ogrjevne spirale; preko donjeg izmjenjivača topline vrši se zagrijavanje pomoću solarnih kolektora, a preko gornjeg po potrebi dodatno zagrijavanje pomoću proizvođača topline. Od volumena 400 litara s odvojivom toplinskom izolacijom. Tip CV dolazi s integriranom solarnom pumpnom stanicom Solar-Divicon i solarnom regulacijom Vitosolic 100 (na slici iznad)

36 Cjenik 2018 Pribor za Vitocell Pribor za spremnike Vitocell 100 Sigurnosna grupa prema DIN 1988 DN 15, za spremnike do 200 litara ,40 DN 20, za spremnike od 300 litara ,40 Električni grijač EHE za ugradnju u spremnik Vitocell Termometar Za montažu na toplinsku izolaciju. Uvojno koljeno Za ugradnju osjetnika temperature spremnika kod solarnog pogona. Za Vitocell 100-V, tip CV/CV, volumena: Električni grijač EHE Za ugradnju u donjem dijelu spremnika, prirubnički. Primjenjivo samo za meku i srednje tvrdu vodu do 14 dh (srednje područje tvrdoće, do 2,5 mol/m3). podesivi ogrjevni učini 2, 4 ili 6 kw Električni grijač EHE Za ugradnju u gornju zonu spremnika, navojni. Primjenjivo samo za meku i srednje tvrdu vodu do 14 dh (srednje područje tvrdoće, do 2,5 mol/m3). podesivi ogrjevni učini 2, 4 ili 6 kw , do 300 litara , litara , i 950 litara ,20 za spremnike tipa CV, CV 300 litara za spremnike tipa CV, CV 400 i 500 litara i CVW 390 litara za spremnike tipa CV, CV 750 i 950 litara za spremnike tipa CV, CV, CV 250, 300, 400 i 500 litara Z ,80 Z ,80 Z ,20 Z , Električni grijač EHE (250/400 V) Za ugradnju u donjem dijelu spremnika. podesivi ogrjevni učini 4, 8 ili12 kw za spremnike tipa CV, CV 750 i 950 litara Z ,60 Priključni set za spremnik kao postolje sa spojnim vodovima za spremnike tip CUG 120 i 150 litara sadržava osjetnik temperature spremnika ,60 Priključni set za spremnik, postavljanje sa strane za volumene spremnika od 160 litara sadržava osjetnik temperature spremnika navojna izvedba ,80 izvedba s lemljenjem ,80 Pričvrsni luk za ekspanzijsku posudu Za pričvršćenje solarne ekspanzijske posude (18 litara) na spremnik CV 300 litara. Termostatski mješački automat područje podešavanja 35 do 65 C, navojni priključak G1 Osjetnik temperature spremnika za praćenje temperature pitke vode (dužina 3,75 m) , , ,20

37 36/37 VITOCELL 100-E, spremnici ogrjevne vode Pojedinačni spremnici ogrjevne vode oja srebrna oja bijela Vitocell 100-E, 100-W, tip SVP Za spremanje ogrjevne vode u spoju s dizalicama topline ogrjevnog učina do 17kW. Volumen: 46 litara. temperatura ogrjevne vode polaznog voda do 95 C pogonski pretlak sa strane grijanja do 3 bar (0,3 MPa) Z , Z , Vitocell 100-E, tip SVW Za spremanje ogrjevne vode u spoju s dizalicama topline ogrjevnog učina do 17kW. Volumen: 200 litara. temperatura ogrjevne vode polaznog voda do 110 C pogonski pretlak sa strane grijanja do 3 bar (0,3 MPa) Z , Z , Vitocell 100-E, tip SVP/SVP Za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sustavima i kotlovima na kruta goriva. s odvojivom toplinskom izolacijom s 4 uranjajuće čahure i daljnjim stezaljkama za nalijegajuće osjetnika (kod 400 litara 3 uranjajuće čahure) temperatura ogrjevne vode polaznog voda do 110 C pogonski pretlak sa strane grijanja do 3 bar (0,3 MPa) Solarcell tip SPU Za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sistemima i kotlovima na kruta goriva. S toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 110 C pogonski pretlak sa strane grijanja do 3 bar 400 litara tip SVP 600 litara tip SVP 750 litara tip SVP 950 litara tip SVP 1500 litara tip SVP 2000 litara tip SVP Z ,20 Z , Z ,40 Z ,80 Z ,20 Z , litara , litara , litara ,20 Mat.gr. H Mat.gr. H Mat.gr. H Vitocel 100-E, spremnici za spremanje ogrjevne vode Značajke: Višestruko primjenjivo u sustavima za grijanje s više proizvođačatopline i više trošila topline zbog više priključaka polaznog i povratnog voda te dodatnih priključaka za mjerna mjesta. Osobito prikladno u spoju sa solarnim sustavima, dizalicama topline i kotlovima na kruto gorivo. S volumenom od 200 litara, specijalno namijenjen kao pribor za sustave grijanja s dizalicama topline. Mali gubici topline zbog visokovrijedne sveobuhvatne toplinske izolacije. Pojedinačni spremnici ogrjevne vode Elektro-grijač EHE Za Vitocell 100-E SVW 200 litara. ogrjevni učin 2, 4 ili 6 kw Z , Termometar ,20 Regulator temperature ,

38 Cjenik 2018 VITOCELL 140-E/160-E/340-M/360-M Pojedinačni spremnici ogrjevne vode Vitocell 140-E tip SEI Za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sistemima i kotlovima na kruta goriva. s odvojivom toplinskom izolacijom s 3 uranjajuće čahure i daljnjim stezaljkama za nalijegajuće osjetnike energetski razred volumen 400 litara s ugrađenom ogrjevnom spiralom za priključak na solarne kolektore i: sa Solar-Diviconom bez solarne regulacije sa Solar-Diviconom i solarnom regulacijom Vitosolic 100 sa Solar-Diviconom i solarnim modulom SM1 Z ,80 Z ,80 Z ,80 Vitocell 160-E tip SES, za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sustavima i kotlovima na kruta goriva. Vitocell 140-E tip SEIC Za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sistemima i kotlovima na kruta goriva. s odvojivom toplinskom izolacijom s 4 uranjajuće čahure i daljnjim stezaljkama za nalijegajuće osjetnike s ugrađenom ogrjevnom spiralom za priključak na solarne kolektore, bez Solar-Divicona (opcija dodatnog pribora) Vitocell 160-E tip SES Za spremanje ogrjevne vode u spoju s dizalicama topline, solarnim sistemima i kotlovima na kruta goriva. s ugrađenom ogrjevnom spiralom za priključak na solarne kolektore sistem punjenja po slojevima 600 litara 750 litara 950 litara 750 litara 950 litara Z ,20 Z ,40 Z ,60 Z ,80 Z ,40 Vitocell 340-M tip SVKC Međuspremnik ogrjevne vode sa solarnim izmjenjivačem topline. s ugrađenom ogrjevnom spiralom za priključak na solarne kolektore s ugrađenom spiralom za zagrijavanje pitke vode temperatura ogrjevne vode polaznog voda do 110 C temperatura solarnog polaznog voda do 140 C pogonski tlak grijanja do 3 bar (0,3 MPa) temperatura pitke vode do 95 C pogonski tlak sa solarne strane do 10 bar (1 MPa) pogonski tlak pitke vode do 10 bar (1 MPa) 750 litara 950 litara Z , Z ,80 Vitocell 360-M tip SVS Međuspremnik ogrjevne vode sa solarnim izmjenjivačem topline. s ugrađenom ogrjevnom spiralom za priključak na solarne kolektore s ugrađenom spiralom za zagrijavanje pitke vode sistem punjenja po slojevima 750 litara 950 litara Z ,60 Z ,60 Vitocell 360-M tip SVS sa Solar- -Diviconom (pribor), kombinirani spremnici ogrjevne i potrošne tople vode. Značajke: Za instalacije grijanja s više proizvođača topline. Osobito prikladan u spoju s Viessmann solarnim sustavima za zagrijavanje pitke vode i potporu grijanja. Zbog priključaka na različitim visinama moguće je korištenje različitih proizvođača topline, bez utjecaja na slojevito slaganje temperature. Elastično i bez naprezanja u čeličnom spremniku integrirana spirala pitke vode od visokolegiranog nehrđajućeg čelika. Optimalno iskorištenje solarne energije zbog usmjerenog hlađenja u donjem području preko velike površine izmjenjivača topline spiralne cijevi pitke vode. Vitocell 360-M: Uređaj za punjenje po slojevima brine se za uključivanju solarne energije na osnovi temperature, a tako zagrijana pitka voda brzo stoji na raspolaganju. Pribor Solar Divicon tip PS 10 Za ugradnju na Vitocell 140-E, 160-E s visokoučinkovitom cirkulacijskom crpkom Napomena! Kod 400 litarskog spremnika u opsegu isporuke Solar Divicon tip PS 10 Za ugradnju na Vitocell 340-M/360-M s visokoučinkovitom cirkulacijskom crpkom Elektro-grijač EHE Sigurnosna grupa DN 20, R 1, 10 bar, maksimalni ogrjevni učin 150 kw Navojna cirkulacija za priključak cirkulacijskog voda R1/2 na priključak tople vode bez solarne regulacije s Vitosolicom 100 tip SD1 sa solarnim modulom SM1 bez solarne regulacije sa Vitosolicom 100 tip SD1 sa solarnim modulom SM1 Uvojno koljeno za ugradnju osjetnika temperature spremnika kod solarnog pogona Termostatski cirkulacijski set područje podešavanja 35 do 60 C navojni priključak G 3/4 Termostatski mješački automat područje podešavanja 35 do 60 C navojni priključak G1, ravno brtveno 3-putni preklopni ventil s električnim pohonom, priključak R1 Z , Z Z , 750 litara 950 litara Volumen Z , Z Z , za tip 140-E,160-E 400, 600, 750 i 950 litara ogrjevni učin 2, 4 ili 6 kw za tip 140-E, 160-E 600, 750 i 950 litara ogrjevni učin 4, 8 ili 12 kw Z ,60 Z Z ,60 Z , Z , , , ,20 ZK , , ,20 Termometar ,20

39 38/39 VITOSET spremnici potrošne tople i ogrjevne vode Spremnici potrošne tople i ogrjevne vode Solarcell MONO RC Monovalentni spremnici PTV u spoju s kotlovima za grijanje i daljinskim grijanjem, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 110 C pogonski tlak grijanja do 10 bara Napomena! Uz spremnik potrebno naručiti dodatno 1 kom litara , litara ,60 Mat.gr. H Solarcell IV R2C ivalentni spremnici PTV u spoju sa solarnim kolektorima i/ili kotlovima za grijanje, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 110 C pogonski tlak grijanja do 10 bara Napomena! Uz spremnik potrebno naručiti dodatno 2 kom. uranjajućih čahura G 1/2 x 1000; br. narudžb Solarcell MX R2C-HP ivalentni spremnici PTV za sustave s dizalicama topline, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 110 C pogonski tlak grijanja do 10 bara Napomena! P: površina gornjeg izmjenjivača topline. Solarcell SPU Spremnici za spremanje ogrjevne vode, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 95 C pogonski tlak grijanja do 3 bara Solarcell SPUW Spremnici za spremanje ogrjevne vode s integriranim cijevnim izmjenjivačem, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 110 C pogonski tlak grijanja do 3 bara Solarcell SPCF Spremnici za spremanje ogrjevne i rashladne vode, za sustave s dizalicama topline, s toplinskom izolacijom. temperatura ogrjevne vode polaznog voda do 95 C pogonski tlak grijanja do 3 bara Napomena! Uz spremnik potrebno naručiti dodatno 1 kom. uranjajućih čahura G 1/2 x 1000; br. narudžb litara , litara , 2000 litara , litara P: 4,6 m , litara P: 5,5 m , litara P: 5,5 m , litara P: 6,0 m , litara P: 6,0 m , litara , litara , litara , litara , litara , litara , litara , litara , 4000 litara , litara ,80 50 litara , 100 litara , litara , litara , litara ,40 Solarcell spremnici potrošne tople i/ili ogrjevne i/ili rashladne vode. Sive boje (RL 9006). S toplinskom izolacijom. Pribor Uranjajuća čahura G 1/2 x ,

40 Cjenik 2018 VITOTRNS 353 Vitotrans 353 tip PS Zahvaljujući visokom trajnom učinu višestruko primjenjivo: npr. za obiteljske kuće, višeobiteljske kuće, sportske dvorane, domove. Zahvaljujući protočnom principu zagrijavanja, svježa voda je uvijek na raspolaganu i nije potreban spremnik potrošne tople vode. Predmontirani moduli za brzu i jednostavnu ugradnju na zid ili spremnik - regulacija i visokoučinkovita cirkulacijska crpka su integrirane. Mogućnost kaskadnog spajanja bez dodatne regulacije. Pojedinačni uređaji Vitotrans 353, modul svježe vode Modul svježe vode za komforno i higijensko zagrijavanje pitke vode po protočnom principu. Kompletno predmontirana, kompaktna stanica za zidnu montažu (bez recirkulacijske crpke). s integriranom, ožičenom i predpodešenom regulacijom s velikim izmjenjivačem topline za niske temperature povrata s davačem volumnog protoka za ekzaktno mjerenje protoka u krugu pitke vode s visokoučinkovitom cirkulacijskom crpkom upravljanom brojem okretaja za primarni krug sa zapornim ventilom s integriranim nepovratnim ventilom sa zidnim držačem i toplinskom izolacijom Vitotrans 353, tip PS S kapacitetom potrošnje do 25 lit./min. Duljina: 346 Visina: 943 Širina: 250 Težina: 19 kg Vitotrans 353, tip PM S kapacitetom potrošnje do 48 lit./min. Duljina: 346 Visina: 943 Širina: 250 Težina: 26 kg Vitotrans 353, tip PL S kapacitetom potrošnje do 68 lit./min. Duljina: Visina: Širina: Težina: kg Pojedinačni uređaji Recirkulacijski set Za ugradnju u modul svježe vode. S nepovratnim ventilom, zapornim ventilom, visokoučinkovitom cirkulacijskom crpkom upravljanom brojem okretaja i cjevovodom Preklopni ventil, komplet 3-putni preklopni ventil za slojevito punjenje u spremniku ogrjevne vode Uranjajući osjetnik temeprature Pt 1000 za ugradnju u međuspremnik ogrjevne vode za tip PS za tip PM/PL G1 G za tip PS G1 1 / 4 G za tip PM G1 1 / 2 G za tip PL Z , Z ,40 Z ,60 ZK02901 ZK ,60 ZK ,40 ZK ,20 ZK ,40 ZK , Pojedinačni uređaji Vitotrans 353, modul svježe vode s cirkulacijskom crpkom Modul svježe vode za komforno i higijensko zagrijavanje pitke vode po protočnom principu, za montažu na spremnik (Vitocel 100-E, 140-E). s integriranom, ožičenom i predpodešenom regulacijom za podešavanje željene temperature s velikim izmjenjivačem topline za niske temperature povrata s kompletom preklopnog ventila za slojevito punjenje u spremniku ogrjevne vode s davačem volumnog protoka za ekzaktno mjerenje protoka u krugu pitke vode s visokoučinkovitom cirkulacijskom crpkom upravljanom brojem okretaja za primarni krug sa zapornim ventilom s integriranim nepovratnim ventilom sa zidnim držačem i toplinskom izolacijom Vitotrans 353, tip PZS S kapacitetom potrošnje do 25 lit./min. Vitotrans 353, tip PZM S kapacitetom potrošnje do 48 lit./min Volumen Z ,60 Z ,60 - Z ,80 Z ,60 Z ,80 Z ,60 Z ,80

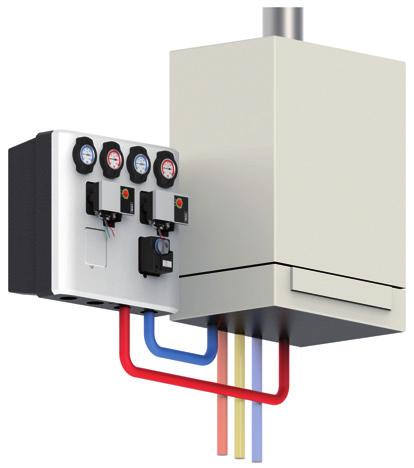

41 40/41 Modularni razdijelni sistemi HeatloC ECO Opis Modul kruga grijanja bez miješajućeg ventila M31 DN25 ECO sadrži: visoko učinkovitu crpku Wilo Yonos PR RS 25/6 RK 2 kuglaste slavine s termostatom cijev povrata s ugrađenim nepovratnim ventilom kuglastu slavinu crpke svi elementi u doticaju s vodom od mjedi dizajnerska izolacija iz EPP mjere 250 x 330 međuosni razmak 125 preporučeno područje upotrebe do l/h, 46 kw pri dt 20 K Modul kruga grijanja s miješajućim ventilom M34 DN25 ECO sadrži: visoko učinkovitu crpku Wilo Yonos PR RS 25/6 RK 2 kuglaste slavine s termostatom cijev povrata 3-putni miješajući ventil s podesivim protokom 0-50% motor miješajućeg ventila svi elementi u doticaju s vodom od mjedi dizajnerska izolacija iz EPP mjere 250 x 330 međuosni razmak 125 preporučeno područje upotrebe do l/h, 44 kw pri dt 20 K Razdjelnik V23 DN25, dvojni s izolacijom mogućnost priključka do 3 kruga grijanja , , , Mat. gr. H Komplet zidnih nosača za modularni razdjelnik , Priključni komplet za ekspanzijsku posudu za montažu na modularni razdjelnik ,60 Sigurnosna grupa sigurnosni ventil 3 bar, do 50 kw, manometar 0-4 bar ,20 Hidraulička skretnica montaža na razdjelnik s izolacijom preporučeno područje upotrebe do l/h ,20 Dvostruka nazuvica 11/2 za montažu hidrauličke skretnice i razdjelnika, potrebna 2 kom ,80 Uranjajući osjetnik temperature za mjerenje temperature u hidrauličkoj skretnici, u kombinaciji s Vitotronic ,20 Mat. gr. W Uranjajuća čahura za osjetnik temperature za montažu osjetnika u hidrauličku skretnicu R 1/2 G ,20 Proširena oprema za jedan krug grijanja s miješajućim ventilom za zidnu montažu bez motora mješača za Vitotronic 200 (tip H01, H01C) ZK , Mat. gr. W Thermax modularni sistem Mat.gr H Thermax modularni sistem DN 20 sadrži: direktni krug grijanja K31 i miješajući krug grijanja K32 ili dva miješajuća krug grijanja K32 dvojni razdjelnik s podesivim protokom 0-100% visoko učinkovite crpke UPM3 uto L PP3 termičke kuglaste slavine sa zamjenjivim vretenom cijevi povrata miješajući ventil s motorom miješajućeg ventila dizajnerska izolacija iz EPP mjere 408 x 400 međuosni razmak 90 preporučeno područje upotrebe K31 do l/h, 23 kw pri dt 20 K preporučeno područje upotrebe K32 bis 820 l/h, 19 kw pri dt 20 K K31/K32 2 x UPM3, 1 x direktni krug, 1 x miješajući krug K32/K32 2x UPM3, 2 x miješajuća kruga , ,60 Primjer montaže Thermax modularnog sistema

42 Cjenik 2018 rzi montažni setovi Pojedinačni montažni pribor Dimenzija DN 20 DN 25 DN 32 Mat.gr. H Montažni set bez mješača M 31 s crpkom lpha 2 60 maks. preneseni učin pri Δt = 20 K/10 K ,80 30/ ,80 50/ ,20 65/32,5 kw Montažni set s mješačem M 32 s crpkom lpha 2 60 maks. preneseni učin pri Δt = 20 K/10 K , 21/10, ,40 40/ , 51/25,5 kw Montažni set za postavljanje konst. temperature M 33 s crpkom lpha 2 60 maks. preneseni učin pri Δt = 20 K/10 K ,20 10/ ,40 32/16 kw rzi montažni setovi dimenzija DN 20, DN 25, DN 32. Integrirane crpke Grundfos. Integrirane cirkulacijske crpke Wilo-Yonos PR 25/6-RK u varijantama eco. 100% izolacija armature s EPP. Intergriran mehanički termometar Crpke se mogu potpuno zatvoriti - nije potrebno pražnjenje kod servisnih radova. Svi vodovodni dijelovi od mjedi. Nepovratni ventil u povratu. Povratni vod standardno na lijevoj strani, na mjestu ugradnje moguće je zamjeniti. Montažni set s mješačem i bypassom M 34 s crpkom lpha 2 60 maks. preneseni učin pri Δt = 20 K/10 K Modularni razdjelnik dvostruki s topl. izolacijom, mogućnost spajanja do 3 kruga grijanja maks. preneseni učin pri Δt = 20 K/10 K Modularni razdjelnik trostruki s toplinskom izolacijom, mogućnost spajanja do 5 krugova grijanja maks. preneseni učin pri Δt = 20 K/10 K Modul za proširenje razdjelnika s toplinskom izolacijom Hidraulička skretnica za montažu ispod razdjelnika, s toplinskom izolacijom maks. protok ,20 21/10, ,60 50/ ,20 50/ , ,60 do 2200 Zidni držač za razdjelnik ,80 Zidni držač za brze montažne setove za montažu brzih montažnih setova bez razdjelnika , ,60 45/22, ,80 80/ , 80/ , ,60 do , , ,60 64/ ,20 150/ ,60 150/ , ,20 do , ,40 kw kw kw l/h Pribor Mat.gr. H Redukcija DN 20 DN 25 za montažu brzih montažnih setova DN 20 na razdjelnik DN 25 smanjenje razmaka sa 125 na , Redukcija DN 25 DN 32 za montažu brzih montažnih setova DN 25 na razdjelnik DN 32 Redukcija DN 32 DN 25 za montažu brzih montažnih setova DN 32 na razdjelnik DN 25 Uranjajući osjetnik temperature za mjerenje temperature hidrauličke skretnice u spoju s regulacijom Vitotronic 200 Uranjajuća čahura za osjetnik temperature za ugradnju osjetnika temperature u hidraulički skretnicu R 1/2 s vanjskim navojem Servomotor SR 5 servo pogon mješača, opcija ručni ili automatski pogon Servomotor SR 10 servo pogon mješača, opcija ručni ili automatski pogon Montažni set za dodatni set kruga grijanja s mješačem za montažu dodatnog seta prema izboru , Dodatni set za jedan krug grijanja s mješačem s motorom mješača za montažu na mješač za Vitotronic 200 (Tip HO2, HO1C) Dodatni set za jedan krug grijanja s mješačem za zidnu montažu, bez motora mješača za Vitotronic 200 (Tip HO2, HO1C) , , , , , , ,80 ZK ,20 ZK ,

43 42/43 Membranske ekspanzijske posude Membranske tlačne ekspanzijske posude za zatvorene instalacije grijanja Vitosrebrna ijela Mat.gr. H N 25 volumen 25 litara maks. pogonski tlak 3,0 bar = R ¾, D = 308, H = 480 težina 4,6 kg obložen prahom sa zidnim držačem ZK ,60 ZK , N 35 volumen 35 litara maks. pogonski tlak 3,0 bar = R ¾, D = 376, H = 465 težina 5,4 kg s nogama za postavljanje, obložen prahom , , N 50 volumen 50 litara maks. pogonski tlak 6,0 bar = R ¾, D = 512, H = 570 težina 17,0 kg s nogama za postavljanje, lakiran , ,80 N 80 volumen 80 litara N 100 volumen 100 litara N 140 volumen 140 litara N 200 volumen 200 litara N 250 volumen 250 litara maks. pogonski tlak 6,0 bar = R 1, D = 480, H = 538 težina 12,0 kg s nogama za postavljanje, lakiran maks. pogonski tlak 6,0 bar = R 1, D = 512, H = 680 težina 20,5 kg s nogama za postavljanje, lakiran maks. pogonski tlak 6,0 bar = R 1, D = 512, H = 890 težina 28,6 kg s nogama za postavljanje, lakiran maks. pogonski tlak 6,0 bar = R 1, D = 634, H = 785 težina 36,7 kg s nogama za postavljanje, obložen prahom maks. pogonski tlak 6,0 bar = R 1, D = 634, H = 915 težina 45,0 kg s nogama za postavljanje, obložen prahom , , , , , , , ,60 Za zatvorene instalacije grijanja prema DIN Odobrenje prema Direktivi EU-a za tlačne uređaje 97/23/EZ. Maks. pogonska temperatura 120 C. Ulazni tlak 1,5 bar. Vitosrebrna boja, posude od 25 do 140 litara i u čisto bijeloj boji (RL 9010). Visoka pogonska sigurnost. Visokokvalitetna membrana za temperaturno opterećenje do 70 C. N 300 volumen 300 litara maks. pogonski tlak 6,0 bar = R 1, D = 634, H = 1085 težina 52,0 kg s nogama za postavljanje, obložen prahom , N 400 volumen 400 litara maks. pogonski tlak 6,0 bar = R 1, D = 740, H = 1075 težina 65,0 kg s nogama za postavljanje, obložen prahom ,40 N 500 volumen 500 litara maks. pogonski tlak 6,0 bar = R 1, D = 740, H = 1295 težina 79,0 kg s nogama za postavljanje, obložen prahom , Dodatni pribor Ventil s kapicom za kontrolu, održavanje i zamjenu ekspanzijske posude R ¾ za posude tipa N 25 do N 50 R 1 za posude tipa N 80 do N , ,60 Mat.gr. H Membranske tlačne ekspanzijske posude za instalaciju pitke vode ulazni tlak 4 bar (tvorničko podešenje) dopušteni pogonski tlak 10 bar DD8 volumen 8 litara DD12 volumen 12 litara DD18 volumen 18 litara DD25 volumen 25 litara DD33 volumen 33 litara = R 3/4, D = 206, H = 330 težina 1,9 kg = R 3/4, D = 280, H = 310 težina 2,0 kg = R 3/4, D = 280, H = 395 težina 2,8 kg = R 3/4, D = 280, H = 505 težina 3,6 kg = R 3/4, D = 354, H = 466 težina 5,8 kg , , , , , Mat.gr. H Pribor Zidni držač ,40 Mat.gr. H

44 Cjenik 2018 Hidrauličke skretnice i hidraulički pribor Hidrauličke skretnice i hidraulički pribor Mat.gr. H Hidraulička skretnica tip 60/60 protok ogrjevne vode do 3 m 3 /h priključni nastavak R 1 unutarnji navoj Rp ½ kolčaci za odzračivanje, pražnjenje i uranjajuća čahura za osjetnik temperature uključujući izolaciju Zidna konzola za hidrauličku skretnicu 60/60 pričvrsni materijal 2 kom Hidraulička skretnica tip 80/60 protok ogrjevne vode do 4,5 m 3 /h priključni nastavak R 1 1/4 vanjski navoj Rp ½ kolčaci za odzračivanje, pražnjenje i uranjajuća čahura za osjetnik temperature uključujući izolaciju Zidna konzola za hidrauličku skretnicu 80/60 pričvrsni materijal 2 kom Hidraulička skretnica tip 120/80 protok ogrjevne vode do 8 m 3 /h priključni nastavak R 2 vanjski navoj Rp ½ kolčaci za odzračivanje, pražnjenje i uranjajuća čahura za osjetnik temperature uključujući izolaciju Zidna konzola za hidrauličku skretnicu 120/60 pričvrsni materijal 2 kom Hidraulička skretnica tip 160/80 protok ogrjevne vode do 10 m 3 /h priključni nastavak sa zavarenom prirubnicom DN 65 PN 6 priključni nastavak R 2 za odmuljivanje kolčak Rp ½ za osjetnik temperature uključujući uranjajuću čahuru potporna noga s rupama za pričvršćivanje na pod Toplinska izolacija tip 160/80 za hidrauličku skretnicu tip 160/80 Uranjajući temperaturni osjetnik za hidrauličke skretnice Kombi armatura za punjenje 6628 za automatsko punjenje instalacija grijanja , , , , , , , , , ,20 Odvajači mulja i pribor Odvajač mulja Spirotrap za kontinuirano uklanjanje nečistoća maks. temp. polaznog voda: 110 C maks. pogonski tlak: 10 bar Odvajač zraka Spirovent za kontinuirano uklanjanje zračnih i mikro mjehurića maks. temp. polaznog voda: 110 C maks. pogonski tlak: 10 bar Odvajač mulja Spirotrap M3 uklanjanje magnetičnih, kao i nemagnetičnih čestica prljavštine (od 5µm) maks. temp. polaznog voda: 110 C maks. pogonski tlak: 6 bar Toplinska izolacija za odvajač mulja Spirotrap M3 Odvajač zraka Spirovent RV2 za djelotvorno uklanjanje zračnih i mikro mjehurića maks. temp. polaznog voda: 110 C maks. pogonski tlak: 6 bar Horizontalni spoj unutarnji navoj R 3/ ,20 unutarnji navoj R ,20 unutarnji navoj R 1 1/ ,60 unutarnji navoj R 1 1/ ,80 unutarnji navoj R 3/ ,20 unutarnji navoj R ,20 unutarnji navoj R 1 1/ ,60 unutarnji navoj R 1 1/ ,80 Vertikalni spoj , , , , stezni prsten ,40 stezni prsten ,40 ¾ IG , 1 IG ,60 28, ¾ IG, 1 IG ,80 stezni prsten ,80 stezni prsten ,60 Mat.gr. H dapter za ispiranje za odvajač mulja SpiroTrap i odvajač zraka Spirovent RV ,

45 44/45 (Re)cirkulacijske crpke Cirkulacijske crpke Viessmann Ecocirc asic s elektronički komutiranim kuglastim motorom bez vratila s tehnologijom permanentnih magneta medija: ogrjevna voda (VDI 2035, kod smjese voda/glikol od 20%, provjeriti podatke o dobavi) Maks. tlak sustava 10 bara Temperatura sustava od -10 C do +110 C (bez smrzavanja), 50 Hz Energetska učinkovitost ErP 2015 E4-asic 25/180 Priključak G 1 1/2 E6-asic 25/180 Priključak G 1 1/2 E4-asic 32/180 Priključak G 2 E6-asic 32/180 Priključak G , , , , Mat.gr. H Tip E4-asic 25/180 E4-asic 32/180 E6-asic 25/180 E6-asic 32/180 P (W) Karakteristike Visina dobave Visina dobave Količina protoka Energetska učinkovitost ErP 2015 Kontinuirana ručna regulacija fiksne vrijednosti. utomatska varijabilna regulacija diferencijalnog tlaka. nti-block tehnologija otporna na magnetit. Predmontiran priključni kabel (2 metra). Ograničenje struje pokretanja. Niska potrošnja struje. Stalno tiha i dugotrajna (princip kuglastog motora) utomatska funkcija brzog odzračivanja Količina protoka Recirkulacijske crpke Viessmann Ecocirc E1 Vario s elektronički komutiranim kuglastim motorom bez vratila s tehnologijom permanentnih magneta medija: voda Maks. tlak sustava 10 bara Temperatura sustava od -10 C do +95 C (bez smrzavanja), 50 Hz Klasa zaštite IP 44 *1 Cirkulacijska crpka s prigrađenim nepovratnim ventilom Izvedba recirkulacijska crpka Izvedba U recirkulacijska crpka sa uklopnim satom Tip 15/700 *1 13/100 *2 Mat.gr. H , , , ,60 *2 Cirkulacijska crpka s integrirani nepovratnim ventilom i kuglastim zapornim ventilom Tip E1-13/100 E1-13/100 U E1-15/700 E1-15/700 U P (W) Karakteristika 8 Visina dobave Minimalna primljena snaga Količina protoka u l/h Maksimalna primljena snaga Karakteristika Karakteristika Primljena snaga Recirkulacijska crpka za potrošnu toplu vodu. Sa sklopkom za kontinuirano podesiv učin. Visokoučinkoviti motor s permanentnim magnetnom s 3 do 9 W primljene snage. Dugotrajna, zaštićena od blokiranja i bez potrebe održavanja. Stalno tihi pogon. Sa zaštitom od suhog pogona. Otporna na kamenac. utomatska funkcija brzog odzračivanja. LED prikaz pogona i smetnji.

46 Cjenik 2018 Univerzalni radijatori Tip 20 dubina 76 visina () Tip 21 dubina 76 visina () Duljina () Mat.gr. H Proizvedeno u Njemačkoj Radijatori dostupni u 4 tipa i visinama 300, 400, 500, 600 i 900. Primjenjivo kao ventil-kompaktni radijatori (priključak s donje strane) i kao kompaktni radijatori (bočni priključak), što značajno smanjuje troškove skladištenja. Mogućnost odabira priključka s desne ili lijeve strane. Praškasti premaz od epoksidene smole prema DIN u boji RL 9016 (čisto bijela). Certificirano prema EN ISO 9001: Napomena! U cijeni radijatora nije uključen pribor za montažu. Napomena! U tablici su navedeni toplinski učini kod temperatura sustava 70/55 C, odn. 55/45 C za temperaturu prostora 20 C. Vrijeme isporuke Isporuka odmah Prema dogovoru , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Napomena! U tablici su navedeni toplinski učini za zadanu temepraturu prostora 20 C: kod temperature sustava 70/55 C kod temperature sustava 55/45 C

47 46/47 Tip 22 dubina 106 visina () Tip 33 dubina 161 visina () Duljina () Mat.gr. H , , , , , , , , , , , , , , , , , , , , , , , , , , ,854, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,20

48 Cjenik 2018 Kupaonski radijatori Kupaonski radijator ijeli Ravni visina () Savijeni visina () Širina 500 Temperaturni sustav 70 / 55 C Širina 600 Temperaturni sustav 70 / 55 C Širina 750 Temperaturni sustav 70 / 55 C , , Mat.gr. H , , , , , , , , , , , ,80 W W W Pribor za radijatore Napomena! Podaci o toplinskom učinu pri temperaturi prostora 24 C. Montažni pribor za varijantu priključka Ventil, donji priključak Montažni pribor Ugradbena visina radijatora () Mat.gr. H Montažni pribor Ventil (donji priključak) 2 opružne konzole s nosačem odzračni i slijepi čep ventilski uložak 4 vijka, 4 tiple Montažni pribor Kompakt (bočni priključak) 2 opružne konzole s nosačem odzračni i slijepi čep 4 vijka, 4 tiple Dodatni pričvrsni set za radijatore duljine veće od 1600, sadrži: 2 konzole, 4 vijka, 4 tiple Stojna konzola, 2 kom. za montažu na gotove podloge , , , , , , , , , , , , Pokrivna rozeta za stojnu konzolu, 2 kom , , , , , , , , , Univerzalno primjenjivi pribor Termostatska glava Tip ET 35 oja: bijela. Vijčana spojka sa steznim prstenom Jedinica isporuke 10 kom. Tip TRV 4 oja: glava kromirana, postolje bijela. Tip TRV 4 oja: glava i postolje kromirani. poniklana , , , ,20 mesing ,80 Mat.gr. H Termostatske glave, tip ET35 (bijela) i TRV 4 (u kromiranoj i polukromiranoj izvedbi) H-blok (prolazni), termostatski ventil (ravni) i vijčana spojka (ravna) Pribor za varijantu priključka Ventil Priključna vijčana spojka, H-dio Dvocijevni sustav. Mat.gr. H prolazna (ravna) ,10 kutna ,10 Pribor za varijantu priključka Kompakt R ⅜ R ½ Mat.gr. H Termostatski ventil pjeskarena i poniklana mjed, mogućnost kutni oblik ugradna duljina , ,20 prednamještanja, s priključnom vijčanom ravni oblik spojkom ugradna duljina 94 68,40 75,20 Koljenasti kutni ventil za montažu na lijevoj strani ,20 za montažu na desnoj strani ,20 Vijčana spojka povratnog voda s pražnjenjem kutni oblik ugradna duljina , , ravni oblik ugradna duljina , ,10 Vijčana spojka povratnog voda kutni oblik ugradna duljina , ,80 ravni oblik ugradna duljina 84, , ,80

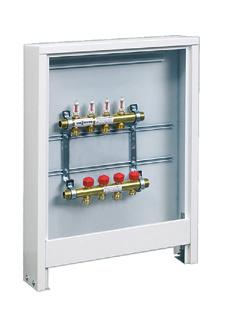

49 48/49 Podno grijanje Opis Sistemska ploča NM 50/30, ukupna površina 10,08 m maks. radno opterećenje: 5 kn/m ,60 Spojna rola VNM 30, ukupne površine 10 m 2 kao izolacija u roli (30 x 1000 x ) Držač cijevi, 1000 kom u kutijama po 40 kom 5-slojna sigurnosna cijev PEXc, 16 x 2 maks. pogonski tlak: 6 bar, maks. pogonska temp.: 95 C 5-slojna sigurnosna cijev, 16 x 2 maks. pogonski tlak: 4 bar, maks. pogonska temp.: 70 C Razdjelnik s mjeračem protoka polazne i povratne cijevi su od mesinga i priključak je moguć sa lijeve ili desne strane preko ravno brtvećeg vanjskog navoja R1. Polaz: s zapornim prikazom protoka (raspon namještanja 0-4 l/min) za podešavanje pojedinačnih krugova grijanja. Povrat: s integriranim, zapornim termostatskim ventilom priključci grijanja izvode se preko okonusa R ¾ razdjelnik predmontiran na konzolama izoliranim od buke. Opseg isporuke: Razdjeljivač, završni komad sa zapornom armaturom za punjenje, pražnjenje, odzračivanje; tipska pločica, upute za montažu. Kuglasta slavina G1 poniklani mesing Vijčana spojka sa steznim prstenom 16 x 2, 10 kom mesing Vijčana spojka sa steznim prstenom 16 x 2, 10 kom mesing, poniklana , , 200 m na roli , m na roli , m na roli , m na roli ,80 za 3 kruga grijanja dužina: 305 za 4 kruga grijanja dužina: 360 za 5 krugova grijanja dužina: 415 za 6 krugova grijanja dužina: 470 za 7 krugova grijanja dužina: 525 za 8 krugova grijanja dužina: 580 za 9 krugova grijanja dužina: 690 za 10 krugova grijanja dužina: 690 za 11 krugova grijanja dužina: 745 za 12 krugova grijanja dužina: , , , , , , , , , , , , ,80 Mat.gr. H Razdjelni ormar Širina Rubna izolacijska traka, rola 25 m visina 150, debljina 8 za podžbuknu montažu za nadžbuknu montažu , ,80 Profil za diletaciju, 10 kom za sigurno ograničavanje polja estriha i za izvođenje trajno elastičnih fuga dužina 1800, visina 100 i debljina , , , , , , , ,60 Sigurna i brza montaža zahvaljujući malom broju radnih koraka kod postavljanja i optimalno međusobno usklađeni sistemski elementi najvećim dijelom tvornički prednamješteni. Razvijeno za ugradnju na hrapave površine. Sistemske ploče: Polaganje cijevi za grijanje s točno definiranim ugradbenim razmacima usklađenim s projektiranjem. Pričvrsni sistem: Varijabilno polaganje cijevi za grijanje s ugrađenim rasterom za polaganje. Higijenski, ekonomično i energetski štedljivo. Funkcionalno i dugotrajno. Zaštitna cijev, 25 m za zaštitu cijevi na područjima ekspanzije fuga 16 x 2 Servo-pogon za razdjelnik grijanja navoj M30 x 1,5 Priključni modul za spajanje servo-pogona na odgovarajući termostat Prostorni termostat nadžbukna montaža Digitalni vremenski termostat za podžbuknu montažu TS+ 511/230 EV 230 RTR-E 6124 FIT 3R Digitalni vremenski termostat za nadžbuknu montažu Instat +3R Regulacijska stanica s visokoučinkovitom cirkulacijskom crpkom ditiv za cementni estrih kanta 20 kg , , , , , , , ,

50 Cjenik 2018 Priprema vode Paket Paket quahome 20-N sadrži: uređaj za omekšavanje vode quahome 20-N 3 paketa regeneracijske soli (ukupno 75 kg) tester quatest TH za određivanje tvrdoće vode mehanički filter Epuroit I25-50 ZK ,40 Mat.gr.H quahome sustavi Potpuno montirani uređaji za omekšavanje vode u kućanstvima Regulacijski ventil tvrdoće vode Protok do 2,8 m 3 /h. quaset sustavi Potpuno montirani uređaji za omekšavanje vode sustavima grijanja Volumen punjenja do 8,0 m 3 Protok do 2,0 m 3 /h. Filtri pitke vode Epurion i quaplus Flush, s povratnim ispiranjem Pojedinačni uređaj i pribor quahome 11-N Omekšivač vode za stanove. Maks. protok: 1,1 m 3 /h. Maks. učin između regeneracija pri tvrdoći vode 18 : 1900 l Dimenzije: 300 x 480 x 650 quahome 17-N Omekšivač vode za stanove i male obiteljske kuće. Maks. protok: 1,1 m 3 /h. Maks. učin između regeneracija pri tvrdoći vode 18 dh: 3400 l Dimenzije: 302 x 480 x 822 quahome 20-N Omekšivač vode za obiteljske kuće. Maks. protok: 2,0 m 3 /h. Maks. učin između regeneracija pri tvrdoći vode 18 dh: 4200 l Dimenzije: 438 x 524 x 1086 quahome 30-N Omekšivač vode u većim obiteljskim kućama. Maks. protok: 2,8 m 3 /h. Maks. učin između regeneracija pri tvrdoći vode 18 dh: 6100 l Dimenzije: 438 x 524 x 1086 quaset 500-N Za omekšavanje vode sustava grijanja. učin kotla: kw volumen punjenja: 2,0 4,0 m 3 maks. protok pri napunjenom sistemu: 1,2 m 3 /h quaset 1000-N s uređajem za doziranje Za omekšavanje vode sustava grijanja. učin kotla: kw volumen punjenja: 4,0 8,0 m 3 maks. protok pri napunjenom sistemu: 2,0 m 3 /h quacarbon Filtar s multifunkcionalnim filterskim slojem. Sistem za filtiriranje i poboljšanje okusa, mirisa i izgleda vode brzina protoka 0,8 3,0 m 3 /h Regeneracijska sol pakiranje 25 kg quatest TH Ispitivač za utvrđivanje tvrdoće pitke vode. orijentacijski broj ispitivanja: (zavisno o tvrdoći vode) Filtar pitke vode oxer S povratnim ispiranjem. klasa filtracije: 100 μm filtarski uložak: nehrđajući čelik Filtar pitke vode Epurion S povratnim ispiranjem klasa filtracije: 200 μm filtarski uložak: nehrđajući čelik Filtar pitke vode quaplus Flush, s povratnim ispiranjem klasa filtracije: 150 μm filtarski uložak: nehrđajući čelik promjer priključka 1, protok 3,4 m 3 /h Epuroit I25-50 klasa filtracije: 50 μm promjer priključka 1, protok 2,8 m 3 /h Fleksibilno priključno crijevo Par fleksiblinih crijeva za quahome i quaset omekšivače. Za priključak na by-pass DN bara Rp 3/4 procijenjeni protok 2,3 m 3 /h Rp 1 procijenjeni protok 3,6 m 3 /h Rp 1 1/4 procijenjeni protok 5,8 m 3 /h Epurion 25-2 procijenjeni protok 3,5 m 3 /h Epurion 32-2 procijenjeni protok 4,0 m 3 /h promjer priključka ¾ x kopče (clips) duljina: 1000 promjer priključka ¾ x kopče (clips) duljina: , , , , , , , , , , , , , , , , , ,40 Sifon ,80 Mat.gr.H Uređaj za omekšavanje ogrjevne vode priključak R ½, nazivni tlak 10 bara, nazivni protok 0,5 m 3 /h ,60 Paket za nadopunjavanje uređaja za omekšavanje ogrjevne vode od 4 litre ,60

51 Opći uvjeti prodaje 50/51 Opći uvjeti prodaje kunama uvećani za zakonski PDV.

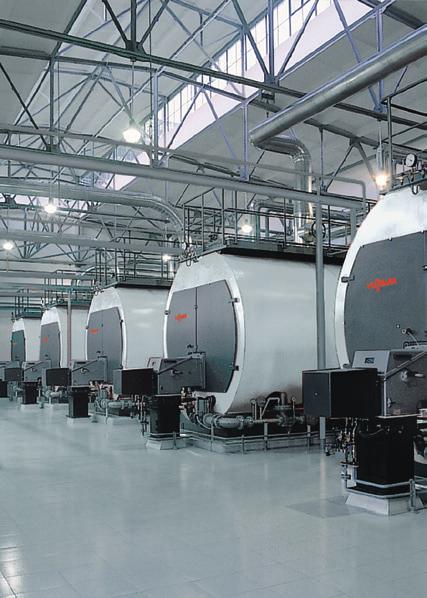

52 Kompletna ponuda Viessmann grupe Industrijski sistemi Rashladni sistemi Individualna rješenja s učinkovitim sustavima Viessmannova kompletna ponuda obuhvaća odgovarajuće proizvode i sustave za sve potrebe: bilo da se radi o zidnim ili podnim rješenjima za stambene zgrade, poslovne objekte, industriju ili općine. Viessmann je uvijek pravi partner za opskrbu toplinom, parom, strujom i hladnoćom u objektima koji se moderniziraju ili u novogradnjama. Velika stručnost koji postoji u našoj grupi uvijek omogućuje put do savršenog sustava, a opsežna servisna ponuda zaokružuje portfelj naših usluga. Sistemi grijanja Viessmann nudi individualna rješenja s učinkovitim sistemima grijanja za sve energente i primjene u području učina od 1,0 do 2000 kw. Plinski i uljni kondenzacijski kotlovi Hibridni uređaji Kogeneracijski sistemi, uređaji za grijanje na gorivne članke Dizalice topline i spremnik leda Sistemi grijanja na drva Toplinski solarni sistemi i fotonapon Spremnici tople vode, sistemska tehnika i pribor Industrijski sistemi Za poslovne objekte i industriju Viessmann nudi učinkovite energetske sisteme za proizvodnju topline do 120 MW, rashlada do 2 MW, pare do 120 t/h i struje do 50 MW el. Postrojenja s parnim kotlovima Postrojenja s vrelovodnim kotlovima Kotlovi na otpadnu toplinu Postrojenja na biomasu ioplinska postrojenja: Mokra i suha fermentacija Prerada bioplina i skladištenje u plinskoj mreži Power-to-Gas postrojenja s biološkom metanizacijom Montaža i briga o postrojenju, usluga puštanja u pogon, održavanje, nadzor pogona Rashladni sistemi Viessmann je jedan od vodećih europskih proizvođača inovativnih rashladnih sistema za trgovine i komercijalne objekte. Rashladni namještaj Rashladne ćelije i ćelije za duboko smrzavanje Rashladni agregati Regalni sistemi i pribor Montaža i briga o postrojenju, usluga puštanja u pogon, održavanje, nadzor pogona

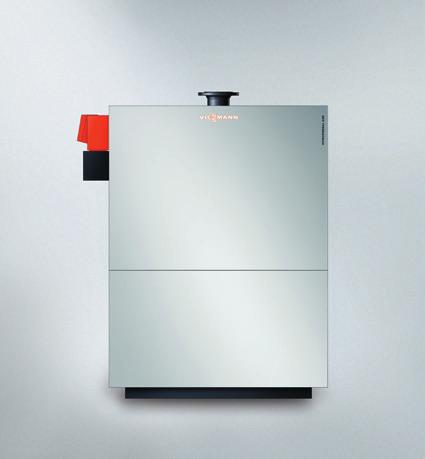

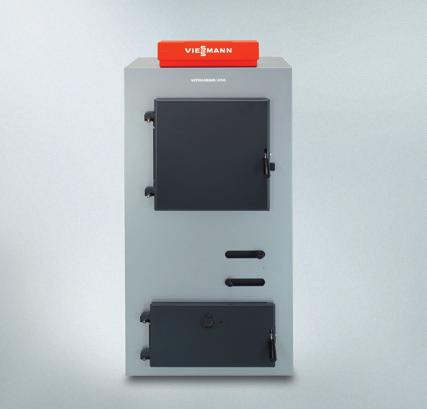

53 Prodajni program Viessmann Hrvatska 50/51 Plinski/uljni kotlovi Vitodens 100-W: 4,7 do 35 kw Vitodens 111-W: 4,7 do 35 kw Vitodens 200-W: 1,8 do 150 kw Vitodens 222-W: 1,8 do 35 kw Vitodens 222-F: 1,8 do 35 kw Vitocrossal 300: 5,2 do 60 kw Vitorondens 200-T: 20,2 do 107,3 kw Vitopend 100-W: 10,5 do 30kW Vitodens 200-W Vitocrossal 200 Kotlovi srednjeg i velikog učina, kogeneracijski uređaji Vitoplex 100: 410 do 2000 kw Vitoplex 200: 440 do 1950 kw Vitoplex 300: 405 do 2000 kw Vitoradial 300-T: 101 do 545 kw Vitorond 200: 440 do 1080 kw Vitocrossal 100: 80 do 310 kw Vitocrossal 200: 87 do 620 kw Vitocrossal 300: 787 do 1400 kw Vitomax 100-LW: 0,65 do 6 MW Vitomax 200-LW: 2,3 do 20 MW Vitomax 200-HW: 0,52 do 18,2 MW Vitomax 100-HS: 1 do 6,3 t/h Vitomax 200-HS: 0,5 do 26 t/h Vitomax D HS: 12 do 58 t/h Holland 1: 10 do 58 MW ERK: 15 do 120 t/h HRSG: 10 do 116 MW Solarni kolektori Vitosol 111-F, 2, 4 m 2 Vitosol 100-FM: 2,0 m 2 i 2,3 m 2 Vitosol 200-FM: 2,3 m 2 Vitosol 300-TM: 1,26, 1,51 i 3,03 m 2 Vitosol 200-TM: 1,63 i 3,26 m 2 Vitosol 200-FM Kotlovi na biomasu Vitoligno 100-S: 18 do 80 kw Vitoflex 300-RF: 150 do 540 kw Vitoflex 300-UF: 390 do 1250 kw Vitoflex 300-VF: 280 do 1700 kw Ložišna postrojenja: 180 do kw Vitoligno 100-S Dizalice topline Vitocal 100-S: 4,2 do 15,6 kw Vitocal 111-S: 4,5 do 15,7 kw Vitocal 200-S: 4 do 10,1 kw Vitocal 222-S: 4 do 10,1 kw Vitocal 060-: 1,7 kw Vitocal 200-G: 6 do 17 kw Vitocal 222-G: 6 do 10 kw Vitocal 242-G: 6 do 10 kw Vitocal 300-G: 6 do 42 kw Vitocal 300-G Pro: 93 do 240 kw Vitocal 350-G Pro: 27,2 do 197 kw Vitocal 300-G
