Sistem JABLOTRON 100. Proizvodni program. Novi alarm sa revolucionarnom kontrolom sistema

Transcript

1 Sistem JABLOTRON 100 Proizvodni program Novi alarm sa revolucionarnom kontrolom sistema

2

3 Sadržaj Alarmne centrale i komunikatori 4 Adresabilni ŽIČANI UREĐAJI 6 Pristupni moduli 6 Detektori 8 Adresabilni PIR detektori pokreta 8 Adresabilni detektori perimetarske zaštite 10 Adresabilni ambijentalni detektori 11 Pribor za detektore 12 Sirene 13 PG izlazni i indikatorski moduli 14 Pribor 15 BEŽIČNI UREĐAJI 17 Bežični pristupni moduli 17 Bežični detektori 19 Bežični PIR detektori pokreta i kombinovani detektori 19 Bežični spoljni detektori 22 Bežični detektori perimetarske zaštite 23 Bežični detektori okoline 25 Bežične sirene 27 Daljinski upravljači 27 Izlazni moduli 30 Softver 30

4 AlArmne centrale i komunikatori Alarmna centrala sa ugrađenim Gsm/GPrs komunikatorom JA-101K alarmna centrala je osnovna komponenta JABLOTRON 100 alarmnog sistema. Pruža fleksibilno uključivanje alarma i omogućava zaštitu na jednostavan način za stanove, porodične kuće, kancelarije i kompanije. Željena podešavanja alarma i veličina sistema programiraju se pomoću F-Link softvera. JA-101k JA-101K omogućava: do 50 bežičnih ili adresabilnih žičanih zona do 50 korisničkih šifara do 6 particija do 8 programabilnih izlaza 20 nezavisnih kalendara sistemski izveštaji za 8 korisnika putem SMS-a 5 korisnika ima opciju glasovnog i SMS izveštavanja 4 kontrolno operativna centra KOC (ARC) 5 izveštaja po izboru za kontrolno operativni centar KOC (ARC) Ima ugrađeni GSM/GPRS komunikator na matičnoj ploči koji omogućava komunikaciju glasom, SMS-om ili GPRS-om krajnjim korisnicima ili KOC centrima. Opremljena je memorijskom karticom od 1 GB na matičnoj ploči za čuvanje izveštaja o događajima, glasovnim menijem i porukama, prostorom za smeštanje slika itd. Alarmna centrala sadrži konektore: 1 adresabilni konektor 1 konektor za ugrađen radio modul (JA-110R) Spoljni izvor napajanja: 230 V/50 Hz Tip napajanja: A (EN ) Potrošnja električne struje: pri gubitku napajanja 220 V: 70 ma, za vreme alarma 120 ma Rezervna baterija: 12 V do 2,6 Ah Maksimalno vreme punjenja: 72 časa Maksimalno opterećenje adresabilnog napajanja u kontinualnom režimu: 400 ma Kratkotrajna najveća izlazna struja (5 min.): 1 A Rezervno adresabilno napajanje preko rezervne: baterije 2,4 Ah za autonomiju 12 časova pri potrošnji 120 ma JA-110R radna frekvencija: dvosmerni Jablotron protokol 868 MHz (nije uključen uz centralu) Broj adresa (bežičnih ili adresabilnih): maksimalno 50 Memorija događaja: 700 MB, otprilike 1 million događaja koji uključuju vreme i datum Funkcija provere alarma preko drugog detektora ili preko podesive odložene reakcije istog detektora (opciono podešavanje) Stepen bezbednosti 2 u skladu sa EN , EN i EN i ; Okruženje u skladu sa EN : II, unutrašnje Dimenzije: mm 4

5 Alarmna centrala sa ugrađenim Gsm/GPrs/lAn komunikatorom JA-106K je unapređena alarmna centrala JABLOTRON 100 alarmnog sistema. Pruža fleksibilno uključivanje alarma i omogućava pametnu zaštitu većih porodičnih kuća, kancelarija ili kompanija kao i fleksibilna rešenja za stambene komplekse, poslovne zgrade ili kompanije sa potrebom korišćenja brojnih particija u sistemu. Željena podešavanja alarma i veličina sistema programiraju se pomoću F-Link softvera. JA-106k JA-106K omogućava: do 120 bežičnih ili adresabilnih žičanih zona do 300 korisničkih šifara do 15 particija do 32 programabilna izlaza 20 nezavisnih kalendara sistemski izveštaji za 30 korisnika putem SMS-a 5 korisnika ima opciju glasovnog i SMS izveštavanja 4 kontrolno operativna centra KOC (ARC) 5 izveštaja po izboru za kontrolno operativni centar KOC (ARC) Ima ugrađeni GSM/GPRS i LAN komunikatore na matičnoj ploči koji omogućavaju komunikaciju glasom, SMS-om ili GPRS-om krajnjim korisnicima ili KOC centrima. Opremljena je memorijskom karticom od 1 GB na matičnoj ploči za čuvanje izveštaja o događajima, glasovnim menijem i porukama, prostorom za smeštanje slika itd. Matična ploča sadrži konektore: 2 nezavisna adresabilna konektora 1 konektor za ugrađeni radio modul (JA-110R) 1 konektor za telefonski PSTN komunikacioni modul (JA-190X) Spoljni izvor napajanja: 230 V/50 Hz Tip napajanja: A (EN ) Potrošnja električne struje: pri gubitku napajanja 220 V: 140 ma, za vreme alarma 200 ma Rezervna baterija: 12 V do 18 Ah Maksimalno vreme punjenja: 72 časa Maksimalno opterećenje adresabilnog napajanja u kontinualnom režimu: 1,2 A Kratkotrajna najveća izlazna struja (5 min.): 2 A Rezervno adresabilno napajanje iz akumulatora 18 Ah: autonomija rada 12 sati (maksimalna potrošnja 1,2 A) JA-110R radna frekvencija: dvosmerni Jablotron protokol 868,1 MHz (nije uključen uz centralu) Broj adresa (bežičnih ili adresabilnih): maksimalno 120 Memorija događaja: 700 MB, otprilike 1 million događaja koji uključuju vreme i datum Funkcija provere alarma preko drugog detektora ili preko podesive odložene reakcije istog detektora (opciono podešavanje) Stepen bezbednosti 2 u skladu sa EN , EN i EN i ; Okruženje u skladu sa EN : II, unutrašnje Dimenzije: mm telefonski Pstn komunikacioni modul JA-190X je telefonski PSTN modul komunikatora za JA-106K. Omogućava CID komunikaciju sa KOC-om i govorne poruke. JA-190X 2 PSTN linijska konektora ULAZ/IZLAZ KOC protokoli: CID DTMF, SIA DC-05 ili SIA FSK prema standardu DC-03 CLIP detekcija telefonskog broja Detekcija kvara linije Standardi: EN Govorne poruke 5

6 AdresAbilni ŽiČAni uređaji Pristupni moduli Adresabilni pristupni modul sa rfid beskontaktnim čitačem JA-112e JA-112E je RFID pristupni modul namenjen za upravljanje alarmnim sistemom. Obuhvata jedan kontrolni segment i ako je potrebno može biti opremljen sa maksimalno 20 JA-192E kontrolnih segmenata. Omogućava Jednostavnu, Pametnu i Fleksibilnu kontrolu alarmnog sistema pomoću segmenata. Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Implementirana funkcija uštede potrošnje električne energije za vreme nestanka električne energije. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja električne struje: pri gubitku napajanja 220 V: 10 ma Stanje mirovanja: maksimalno 15 ma RFID 125 khz Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje Stepen bezbednosti 2 u skladu sa EN , EN Adresabilni pristupni modul sa rfid beskontaktnim čitačem i tastaturom JA-113e JA-113E je pristupni modul sa tastaturom i RFID beskontaktnim čitačem namenjen za upravljanje alarmnim sistemom. Uključuje jedan kontrolni segment i ako je to potrebno može biti opremljen sa maksimalno 20 JA-192E kontrolnih segmenata. Omogućava Jednostavnu, Pametnu i Fleksibilnu kontrolu alarmnog sistema pomoću segmenata. Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Implementirana funkcija uštede potrošnje električne energije za vreme nestanka električne energije. Adresabilna je i zauzima jednu poziciju u alarmnom sistemu. Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja električne energije: pri gubitku napajanja 220V: 10 ma Stanje mirovanja: 15 ma RFID 125 khz Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje Adresabilni pristupni modul sa lcd ekranom, tastaturom i rfid beskontaktnim čitačem JA-114E je pristupni modul sa LCD ekranom, tastaturom i RFID beskontaktnim čitačem namenjem za upravljanje alarmnim sistemom. Uključuje jedan kontrolni segment i ako je to potrebno može biti opremljen sa maksimalno 20 JA-192E kontrolnih segmenata. Omogućava Jednostavnu, Pametnu i Fleksibilnu kontrolu alarmnog sistema pomoću segmenata. Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Implementirana funkcija uštede potrošnje električne energije za vreme nestanka električne energije. Adresabilna je i zauzima jednu poziciju u alarmnom sistemu. Opcije menija omogućavaju jednostavnu kontrolu particija, zona, PG izlaza i memorije događaja. JA-114e Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja električne energije: pri gubitku napajanja 220V: 15 ma Stanje mirovanja: maksimalno 50 ma RFID 125 khz Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje 6

7 kontrolni segment za pristupne module JA-192e JA-192E je kontrolni segment za pristupne module JA-112E, JA-113E, JA-114E, JA-152E, JA-153E, i JA-154E. Omogućava korisniku da jednostavno upravlja funkcijama u alarmnom sistemu: Kontrola particija (UKLJUČI, DELIMIČNO UKLJUČI, ISKLJUČI alarm) PG kontrola izlaza (UKLJUČI i ISKLJUČI uređaj) hitni slučajevi (panik, zdravstveni problem i drugo) indikacija stanja sistema Adresabilni spoljni rfid čitač Napajanje: preko pristupnog modula Potrošnja u stanju mirovanja: 0,5 ma Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje Čitač RFID beskontaktnih kartica JA-122E može da se koristi za aktivaciju PG izlaza. Služi npr. za kontrolu pristupa (otvaranje brave). Opremljen je površinom za očitavanje i optičkom signalizacijom statusa. JA-122e Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u mirnom stanju: 15 ma Radna frekvencija RFID: 125 khz Dimenzije: ,5 22,5 mm Opseg radne temperature: 25 do 60 C Okruženje u skladu sa EN IV. Spoljno univerzalno, u zaštiti IP 65 Nivo zaštite: Stepen 2 prema EN , EN Zadovoljava norme: ETSI EN , EN , EN 55022, EN Adresabilni spoljna tastatura sa čitačem rfid JA-123e Adresabilni kontrolni modul Tastaturu sa čitačem beskontaktnih RFID kartica je moguće koristiti za aktivaciju PG izlaza (npr. za kontrolu pristupa, otvaranje brave) ili za upravljanje određenom particijom alarmnog sistema. Tastatura ima jedan upravljački segment, površinu za očitavanje i optičku signalizaciju statusa. Signalizacija prikazuje status funkcije pridružene segmentu. Crveno signalno svetlo označava uključenu particiju/uključen PG, dok zeleno signalno svetlo označava isključenu particiju / isključen PG. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanja: 15 ma Radna frekvencija RFID: 125 khz Dimenzije: ,5 22,5 mm Opseg radne temperature: 25 do 60 C Okruženje prema EN IV. Spoljno univerzalno, u zaštiti IP 65 Nivo zaštite: Stepen 2 prema EN , EN Zadovoljava norme: ETSI EN , EN , EN 55022, EN JA-111H-AD je adresabilni modul za upravljanje sistemom JABLOTRON 100. Instalira se u kontrolni uređaj koji nije iz sistema JABLOTRON 100 (sa statusnim ili impulsnim izlazima) i omogućava mu komunikaciju preko magistrale sistema kao i napajanje. Modul dozvoljava impulsno ili statusno uključivanje/isključivanje sistema. Putem modula nije moguće upravljati programabilnim izlazima PG. JA-111H-Ad Napajanje: preko magistrale alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanju: 5 ma Potrošnja povezanog detektora: max. 50 ma Dimenzije: mm Nivo zaštite: stepen 2 prema EN , EN Okruženje prema EN : II, unutrašnje univerzalno Zadovoljava norme: EN , EN

8 detektori Adresabilni PIR detektori pokreta Adresabilni Pir detektor pokreta JA-110P JA-110P je adresabilni PIR detektor pokreta namenjen za zaštitu unutrašnjeg prostora. On otkriva pokret preko temperature ljudskog tela. Karakteristika detekcije može da se optimizuje korišć enjem alternativnih sočiva DUGAČAK HODNIK JS-7904, KUĆNI LJUBIMAC JS-7906 ili ZAVESA JS Stepen otpornosti može se izabrati na dva nivoa. Memorijska funkcija alarma je opciono podešavanje koje omoguć ava jednostavnu indikaciju i lokaciju alarma. Adresabilna je i zauzima jednu poziciju u alarmnom sistemu. Indikator SMART MEMORIJE (ISM) obezbeđuje vizuelnu LED verifikaciju aktiviranog detektora. ISM se briše preko tastature. Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Visina montiranja: 2,5 m iznad poda Opseg detekcije 110 /12 m (sa standardnim sočivom) Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN : II, unutrašnje Zadovoljava norme: EN , EN Adresabilni detektor pokreta i loma stakla Detektor JA-120PB služi za detekciju ljudskog pokreta u unutrašnjosti objekata i za detekciju loma stakla. Sadrži dva nezavisna detektora (u sistemu zauzimaju dve pozicije). Za detekciju ljudskog pokreta koristi PIR senzor. Lom staklenih površina detektuje senzor pucanja stakla GBS (glass-break sound detector). Detekcija se zasniva na dualnoj tehnologiji (detekcija promene vazdušnog pritiska praćena karakterističnim zvukom loma stakla). Osetljivost je podesiva. JA-120Pb Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Visina montiranja: 2,5 m iznad poda Ugao detekcije/domet PIR: 110 /12 m (sa standardnim sočivom) Udaljenost detekcije GBS: 9m (staklena ploča min. 0,6 0,6 m) Dimenzije: mm Nivo zaštite: stepen 2, EN , EN , CLC/TS Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN

9 Adresabilni Pir detektor pokreta sa kamerom Detektor služi za detekciju ljudskih pokreta u unutrašnjosti zgrade i vizuelnu potvrdu alarma. Dok je alarmni sistem aktivan, kamera slika kolor fotografije kada detektuje ljudske pokrete. Svaka fotografija je slikana u dve rezolucije: prva sa malom rezolucijom (LQ = piksela), druga u velikoj rezoluciji (HQ = piksela). JA-120Pc Kamera je opremljena sa vidljivim blicem radi slikanja u mraku. Fotografije su sačuvane u unutrašnjoj memoriji (mikro SD kartica na PCB ploči) detektora i prosleđene su alarmnoj centrali (u manjoj rezoluciji). Fotografije se mogu pregledati pomoću f-link i J-link softvera (u memoriji događaja, kliknite na Nova slika). Slike su prikazane u manjoj rezoluciji (LQ), ako kliknete na Detalji možete videti sliku u većoj rezoluciji (HQ). Slike se sa alarmne centrale mogu poslati spoljnoj memoriji (mass storage), ili monitoring stanici KOC-u i korisniku. Detektor može slikati fotografiju na zahtev, ako je potrebno (npr. za potvrdu požarnog alarma). Takođe je moguće PG izlazom ili zahtevom poslatim sa MyJablotron internet Servisa. Detektor nudi opciju za slanjem slika u pred alarmnom stanju. Kada je ovo omogućeno detector će slati fotografije sa aktivne particije ii ako nije došlo do aktiviranja alarma (na primer za vreme ulaznog vremena). Moguće je izabrati dva nivoa za osetljivost PIR detektora. Standardni nivo kombinuje osnovni nivo osetljivosti sa brzom reakcijom. Povećani nivo omogućava veću otpornost na smetnje ali je reakcija detektora sporija.. Napajanje: preko alarmne centrale 12 V (9-15 V) Ugao detekcije/domet: 55 /12 m (sa standardnim sočivom) Memorijska kartica: Mikro SD Dozvoljeni kapaciteti: 1 GB do 2 TB Dimenzije: mm Okruženje prema: EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Nivo zaštite: klasa 2, EN Zadovoljava norme: EN , EN Adresabilni dualni Pir i mw detektor pokreta JA-120PW Detektor JA-120PW je namenjen detekciji ljudskog pokreta u unutrašnjosti objekata. Zahvaljujući kombinaciji PIR detekcije pokreta i mikrotalasne detekcije ovaj detektor je najotporniji na lažne alarme. Detektor funkcioniše kao klasični PIR detektor i čim otkrije pokret u datom prostoru, aktivira mikrotalasni detektor, koji će potvrditi prethodnu aktivaciju PIR-a. Tek nakon potvrđivanja alarmnog signala od MW detektora se alarmna aktivacija šalje u centralu sistema. MW deo je isključen dok se alarm ne naoruža-uključi. Karakteristike detekcije PIR-a mogu biti optimizovane pomoću zamenjivih sočiva. Detektor je adresabilan i u alarmnom sistemu zauzima jednu poziciju. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u mirnom stanju: 5 ma Visina montiranja: 2,5 m iznad poda Ugao detekcije/domet: 110 / 2 m (sa standardnim sočivom) Dimenzije: mm Nivo zaštite: stepen 2, EN , EN Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN

10 Adresabilni detektori perimetarske zaštite Adresabilni akustični detektor loma stakla JA-110b Adresabilni modul za magnetne detektore 2 ulaza JA-110m JA-110B adresabilni detektor loma stakla detektuje lom staklenih prozora. Upotrebljava se dvostruka tehnologija detekcije (vazdušni pritisak i zvučna analiza). On reaguje na lomljenje svih vrsta stakla. Osetljivost se može podešavati. Detektor komunicira i napaja se pomoću adresabilne alarmne centrale Memorijska funkcija alarma je opciono podešavanje koje omoguć ava jednostavnu indikaciju i lokaciju alarma. Adresabilna je i zauzima jednu poziciju u alarmnom sistemu. Indikator SMART MEMORIJE (ISM) obezbeđuje vizuelnu LED verifikaciju aktiviranog detektora. ISM se briše preko tastature. Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Visina montiranja: 2,5 m iznad poda Opseg detekcije: do 9 m Minimalne dimenzije stakla: 0,6 0,6 metara Inicijalizacija: maksimum 60 sekundi Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN : II, unutrašnje JA-110M adresabilni modul služi za povezivanje magnetnog detektora otvaranja vrata. Poseduje dva nezavisna programabilna ulaza NC, NO ili izbalansirana prema EOL otporniku. Omoguć ava filtriranje minimalnog vremena aktiviranja (0,5 s, 1 s, 2 s ili 5 s). Detektor komunicira i napaja se pomoću adresabilne alarmne centrale. Memorijska funkcija alarma je opciono podešavanje koje omoguć ava jednostavnu indikaciju i lokaciju alarma. Adresabilan je i zauzima dve pozicije u alarmu. Indikator SMART MEMORIJE (ISM) obezbeđuje vizuelnu LED verifikaciju aktiviranog detektora. ISM se briše preko tastature. Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Preporučena dužina kabla za povezivanje između modula i magnetnih kontakata: do 3 m Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN : II, unutrašnje Adresabilni magnetni detektor otvaranja Uređaj detektuje otvaranje vrata ili prozora. Komunikacija sa alarmnom centralom obavlja se preko magistrale. Detektor je opremljen poklopcem sa sabotažnom zaštitom koja se aktivira pri otvaranju poklopca. Senzor se aktivira usled pomeranja permanentnog magneta od senzora. Uređaj zauzima jednu poziciju u bezbednosnom sistemu. JA-111m Napajanje: Iz adresabilne alarmne centrale 12 V (9 15 V) Potrošnja u stanju mirovanja: 5 ma Dimenzije detektora: mm Dimenzije magneta: mm Nivo bezbednosti: klasa 2, EN Zadovoljava norme: EN , EN

11 Adresabilni detektor potresa ili nagiba JA-111sH Detektor JA-111SH ima dva režima rada. Režim detekcije potresa (vibracija) vrata, prozora, laganih prečki i sl. može detektovati provalu primenom grube sile. Režim detekcije nagiba može detektovati nepoželjnu manipulaciju sa vrednim predmetom čvrsto povezanim sa detektorom (npr. trezori, umetnička dela itd.). Detektor koristi poluprovodni akcelerometar u tri ose sa digitalnim izlazom. Digitalna obrada signala garantuje veliku otpornost na lažne uzbune. Zauzima jednu poziciju u sistemu. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Dimenzije: mm Nivo zaštite: stepen 2 prema EN , CLC/TS Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN Adresabilni modul za priključenje magnetnih detektora JA-118m Modul JA-118M omogućava povezivanje 8 magnetnih kontakata sa magistralom sistema. Moguće je, za svaki ulaz posebno, izabrati način povezivanja kao EOL (R = 1 kω), NC ili kao ulaz koji se aktivira višestrukim uzastopnim impulsima-specijalni detektori za roletne prozora. Maksimalna dužina linije za jedan detektor je 100 m. Ugrađuje se u višenamenska kućišta JA-190PL ili u kućišta tipa KU-68 za montažu na zidu. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u mirnom stanju: 5 ma Dimenzije: mm Nivo zaštite: stepen 2 prema EN , EN Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN Adresabilni ambijentalni detektori Adresabilni kombinovani detektor požara (dima i toplote) JA-110ST adresabilni kombinovani detektor požara - dima i toplote, detektuje vatru unutar stambenog ili poslovnog prostora. Omogućava podešavanja: dima i toplote, dima ili toplote, samo dima, samo toplote. Ima memorijsku funkciju alarma pri kojoj LED i dalje svetli posle završetka alarma. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. Indikator SMART MEMORIJE (ISM) obezbeđuje vizuelnu LED verifikaciju aktiviranog detektora. ISM se briše preko tastature. JA-110st Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Detekcija vatre: optička i termička Osetljivost detekcije vatre: m = 0,11/0,13 db/m EN 54-7 Detekcija temperature: klasa A2 prema EN-54-5 Alarmantna temperatura: 60 do 70 C Dimenzije: prečnik 126 mm, visina 50 mm Opseg radne temperature: 10 do 80 C 11

12 Adresabilni toplotni senzor JA-111tH Adresabilni detektor poplave JA-110f Adresabilni termostat JA-111TH je adresabilni toplotni senzor za merenje trenutne temperature. Izmereni podaci se šalju preko centrale u portal Jablotron Cloud. Iz portala se mogu slati izveštaji putem SMS-a ili a u slučaju opadanja /porasta vrednosti temperatura od korisnički podešenih. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u mirnom stanju: 3 ma Dimenzije: mm Preciznost merenja temperature: ±0,5 C Razlika merenja temperature: 0,125 C Opseg radnih temperatura: 20 do +60 C Okruženje prema EN : II, unutrašnje univerzalno Zadovoljava norme: EN , EN Detektor ukazuje na poplavu u prostoru (podrum, kupatilo itd.). Ova informacija se prenosi do alarmne centrale preko magistrale. Kada su elektrode poplavljene detektor šalje signal aktivacije. Kada se poplava povuče šalje se signal mirnog stanja. Detektor nema sabotažni kontakt i zauzima jedno mesto u sistemu. Napajanje: Iz adresabilne alarmne centrale 12 V (9 15 V) Detektor: Reaguje na spajanje elektroda izazvano vodom Dimenzije: mm Zadovoljava norme: EN , EN tp-110 tp-115 Adresabilni termostat TP-110 služi za podešavanje i merenje temperature. Adresabilni termostat TP-115 služi za podešavanje, merenje temperature i omogućava podešavanje dnevnih/nedeljnih programa. Podešavanje se vrši pomoću okretnog točkića. Kako bi se sprečila nepoželjna manipulacija, upravljanje je moguće blokirati. Osim održavanja podešene temperature termostat može da štiti sistem za grejanje od zamrzavanja. Termostat je opremljen ulazom za toplotni senzor koji se nalazi u podu, pa se može koristiti i za objekte sa podnim grejanjem. Sa podnim senzorom CP-201T kao dopunom termostata postižete konstantnu prijatnu temperaturu poda bez opasnosti od oštećenja istog. Napajanje: preko magistrale prijemnika Opseg regulacije: +6 C do +40 C Preciznost regulacije temperature: podesiva u koracima ±0,1; ±0,2 i ±0,5 C Alarmni signal mraza (Panik): 9 C do +20 C (prema podešavanju) Tip podnog senzora: CP-201T Opseg radne temperature: 10 C do +70 C (bez kondenzacije) Dimenzije: mm Pribor za detektore Adresabilni modul interfejsa za žičane detektore JA-111H adresabilni modul je namenjen za povezivanje bilo kog žičanog detektora na JABLOTRON 100 alarmni sistem. Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Dostupan je kao štampana ploča i može da se montira unutar žičanog detektora. Pruža NC ili NO ulaz. On omoguć ava filtriranje minimalnog vremena aktiviranja (0,5 s, 1 s, 2 s ili 5 s). JA-111H Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja u stanju mirovanja: 2 ma Maksimalna potrošnja povezanog detektora u stanju mirovanja: 50 ma Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN , EN : II, unutrašnje 12

13 Adresabilno zonsko proširenje 16 ulaza JA-116H Modul JA-116H omogućava napajanje i povezivanje čak 16 žičanih detektora sa kontaktnim izlazima sa sistemom JABLOTRON 100. Moguće je, za svaki ulaz posebno, izabrati način povezivanja kao EOL (jedan otpornik), 2EOL (dva otpornika), NC ili NO kontakt. Modul se može instalirati direktno u centralu JA-106 ili u instalacionu kutiju sa antisabotažnim prekidačem. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja u mirnom stanju: 5 ma Potrošnja povezanih detektora: max ma Dimenzije: mm Nivo zaštite: stepen 2 prema EN , EN Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN sirene Adresabilna unutrašnja sirena JA-110A Adresabilna spoljna sirena JA-110A adresabilna unutrašnja sirena namenjena je da oglasi alarme, ulazno i izlazno vreme kašnjenja, kontrolno zvono i aktivacije PG izlaza u alarmnom sistemu. Sirena je opremljena tasterom sa programabilnim akcijama. Implementirana je funkcija VERIFIKACIJE ALARMA. Sirena komunicira i napaja se pomoću adresabilne alarmne centrale. Adresabilna je i zauzima jednu poziciju u alarmu. Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Prosečna potrošnja u stanju mirovanja: 5 ma; potrošnja alarma 30 ma Sirena: piezo-električna, 90 db/m Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN : II, unutrašnje JA-111A adresabilna spoljna sirena sa akumulatorom namenjena je da oglasi alarme, kontrolno zvono i aktivaciju ili deaktivaciju PG izlaza. Sirena komunicira i napaja se pomoću adresabilne alarmne centrale. Implementirana je funkcija uštede potrošnje električne energije za vreme nestanka napajanja 220V. Ugrađena libela služi za precizno i lako podešavanje tokom instalacije. Adresabilna je i zauzima jednu poziciju u alarmu. JA-111A Napajanje: preko adresabilne alarmne centrale, 12 V (9-15 V) Potrošnja pri gubitku napajanja 220 V: 5 ma Potrošnja tokom punjenja baterije: 50 ma Rezervna baterija: NiCd pakovanje 4,8 V/1 800 mah Životni vek baterije: 3 godine Sirena: piezo-električna, 110 db/m Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa EN : spoljašnje IV Opseg radne temperature: 25 do 60 C Zaštita: IP 34D 13

14 PG izlazni i indikatorski moduli Adresabilni relejni modul za 16 A JA-110n Adresabilni relejni modul za 1 A JA-111n JA-111N izlazni PG modul namenjen je da obezbedi jedan izlazni rele (1 A) sa NO ili NC kontaktima. Odgovarajući PG izlaz se programira pomoću DIP prekidača (da funkcioniše jedan od 32 PG izlaza). Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Može se instalirati u JA-190PL kućište. Ne zauzima ni jednu adresu u sistemu. Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja kada je rele isključen/uključen: 5 ma /25 ma Maksimalno optereć enje izlaznog releja: maksimalno 1 A/30 V DC Minimalna struja aktiviranja: 10 ma Okruženje u skladu sa EN , EN : II, unutrašnje osmo-kanalni adresabilni izlazni modul JA-118n A-110N izlazni PG modul namenjen je da obezbedi jedan izlazni rele (16 A) sa NO ili NC kontaktima. Odgovarajući PG izlaz se programira pomoću DIP prekidača (da kontroliše jedan od 32 PG izlaza). Modul komunicira i napaja se pomoću adresabilne alarmne centrale. Može se instalirati u JA-190PL kućište. Ne zauzima nijednu adresu u sistemu. Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja kada je rele isključen/uključen: 5 ma /45 ma Maksimalno optereć enje izlaznog releja: maksimalno 16 A/250 V Reaktivno optereć enje: maksimalno 8 A/250 V Minimalna struja aktiviranja: 100 ma pri 12 VDC ili 1,2 W Okruženje u skladu sa EN , EN : II, unutrašnje Osmo-kanalni izlazni modul omogućava izlaze za signalizaciju bezbednosnog statusa do 8 particija, signalizaciju IW/EW alarma u 8 zona ili stanje do 8 PG izlaza. Dizajniran je za instalaciju u višenamensko kućište JA-190PL ili na DIN šinu. Njegovi izlazi su izolovani od magistrale. Podešavanje se vrši DIP prekidačem. Modul ne zauzima ni jednu poziciju u sistemu. Napajanje: Iz adresabilne alarmne centrale 12 V (9-15 V), max. 10 ma Podešavanje: Putem DIP prekidača Izlazi: Obezbeđuju +U napon Kapacitet izlaznog punjenja: 100 ma Okruženje: unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Adresabilni modul izlaza snage PG-din JA-110n-din Modul izlaza snage JA-110N-DIN je namenjen montiranju na DIN šinu. Omogućava snažni prekidački kontakt, PG izlaznog releja. Služi za uključivanje uređaja na mrežnom napajanju (do 230 V/16 A) npr. za upravljanje osvetljenjem, ventilatorom i sl. Modul se priključuje na magistralu sistema preko koje se i napaja. Prijavljuje se sistemu i unutar njega zauzima jednu poziciju. Napajanje: preko alarmne centrale 12 V (9-15 V) Potrošnja mirovanje/uključivanje-isključivanje: 5 ma/45 ma Opterećenja kontakata releja: max. 16 A/250 V (induktivno opterećenje max. 8 A /250 V) Minimalna DC priključna snaga: 0,5 W Dimenzije: mm Okruženje: unutrašnje univerzalno Opseg radne temperature: 10 do +40 C 14

15 indikator stanja particije / PG izlaza JA-110i univerzalni led indikator rgb JA-110I pokazuje stanje (UKLJUČENO) particije ili PG izlaza (1-32) putem CRVENOG LED indikatora. Povezan je pomoću adresabilne magistrale na alarmnu centralu. Ne zauzima nijednu poziciju u alarmnom sistemu. Potrošnja kada je LED UKLJUČEN: 5 ma Potrošnja kada je LED ISKLJUČEN: 2 ma Okruženje u skladu sa EN , EN : II, unutrašnje Dimenzije: mm JA-111I pokazuje stanje (UKLJUČENO) particije ili PG izlaza (1-32) putem višebojnog LED indikatora (crveni, zeleni, plavi i žuti). JA-111i Potrošnja kada je LED UKLJUČEN: maksimalno 4 ma Dimenzije: mm Pribor Adresabilni modul izolatora kratkog spoja JA-110t JA-110T adresabilni izolator je konstruisan za odvajanje i zaštitu neobezbeđenih delova adresabilnog ožičenja. Napaja se iz adresabilne alarmne centrale. Može se instalirati u JA- 190PL kućište. Ne zauzima nijednu poziciju u alarmnom sistemu. Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanja: 5 ma Maksimalno optereć enje konektora: 250 ma Struja pri isključivanju 300 ma rezervni galvanski odvojeni adresabilni pojačavač magistrale JA-120Z JA-120Z je rezervni adresabilni pojačavač magistrale namenjen isključivo za sistem JABLOTRON 100. Dve galvanske izolovane magistrale su dostupne za povezivanje. Dužina kablova za svaki od dva terminala je ograničena na maksimalno 500 metara. JA-120Z zauzima jednu poziciju u sistemu. Plastična kutija nije u sklopu isporuke. Ulazno napajanje: 230 V/50 Hz Izlazno napajanje: 13,8 V/2 A Potrošnja u stanju mirovanja preko magistrale: 10 ma Dimenzije: montiranje u kutiju centrale PLV JA-106K Nivo zaštite: stepen 2 u skladu sa EN , CLC/TS Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Zadovoljava norme: EN , EN , EN 55022, EN , EN višenamenska instalaciona kutija (kućište) JA-190PL višenamenska instalaciona kutija za različite module JABLOTRON 100 sistema. JA-190Pl Dimenzije: mm IP 40 Otporna do 250 V ABS materijal 15

16 razdelnik magistrale JA-110Z-A razdelnik magistrale JA-110Z-b razdelnik magistrale JA-110Z-c instalacioni kabl za JAblotron 100 sistem, cc-01 za duže adresabilne linije cc-01 JA-110Z-A razdelnik magistrale povezuje provodnike adresabilne linije JABLOTRON 100 sistema. Razdelnik može da se instalira u JA-190PL kućište. Maksimalni napon 42 V AC Maksimalni napon 60 V DC Maksimalna struja 2 A JA-110Z-A razdelnik magistrale povezuje provodnike adresabilne linije JABLOTRON 100 sistema. Razdelnik može da se instalira u JA-190PL kućište. Maksimalni napon 42 V AC Maksimalni napon 60 V DC Maksimalna struja 2 A JA-110Z-A razdelnik magistrale povezuje provodnike adresabilne linije JABLOTRON 100 sistema. Razdelnik može da se instalira u JA-190PL kućište. Maksimalni napon 42 V AC Maksimalni napon 60 V DC Maksimalna struja 2 A Instalacioni kabl namenjen je za jednostavno povezivanje adresabilnih instalacija. Boje izolacije su identične bojama konektora. Kutija sa namotanim kablom za jednostavno korišćenje Easy Reel box, 300 m. Obeležen crnom bojom na svakom dužnom metru kabla AWG (0,5 mm) maksimalni DC otpor provodnika na 20 C 97 Ω /km AWG (0,8 mm) maksimalni DC otpor provodnika na 20 C 38 Ω /km instalacioni kabl za JAblotron 100 sistem, cc-02 za kraće adresabilne linije cc-02 Instalacioni kabl namenjen je za jednostavno povezivanje adresabilnih instalacija. Boje izolacije su identične bojama konektora. Kutija sa namotanim kablom za jednostavno korišćenje Easy Reel box, 300 m. Obeležen crnom bojom na svakom metru kabla AWG (0,5 mm) maksimalni DC otpor provodnika na 20 C 97 Ω /km 16

17 bežični uređaji Adresabilni interfejs za bežične komponente JA-110R adresabilni bežični modul omogućava vam da povežete bežične uređaje kao što su detektori na alarmni sistem. Maksimalno 3 modula JA-110R može biti instalirano u sistem u cilju obezbeđenja odlične radio pokrivenosti u prostorijama. Modul komunicira i napaja se pomoću adresabilne linije. Modul se opciono montira u kućište alarmnog sistema. Adresabilan je i zauzima jednu poziciju u alarmu. JA-110r Napajanje: preko adresabilne alarmne centrale 12 V (9-15 V) Potrošnja u stanju mirovanja: 25 ma Radio frekvencija: 868 Mhz Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje bežični pristupni moduli bežični pristupni modul sa rfid beskontaktnim čitačem JA-152e JA-152E je dvosmerni bežični RFID pristupni modul namenjem za upravljanje alarmnim sistemom. Obuhvata jedan kontrolni segment, a po potrebi može biti opremljen sa maksimalno 20 kontrolnih segmenata (JA-192E). Omogućava kontrolu alarmnog sistema korišćenjem kontrolnih segmenata. Primenjena je specijalna funkcija pametnog buđenja Smart Radio Wake-up (SRW) koja automatski omogućava kraj režima spavanja za vreme ulaznog kašnjenja. Napajanje je baterijsko pomoću alkalnih baterija. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. Napajanje: 2 alkalne baterije AA 1,5 V Tipičan vek trajanja: 1 godina Protokol komuniciranja: dvosmerni Jablotron 868 MHz Bežični domet: do 200 metara Dimenzije: mm Nivo zaštite: klasa 2, EN , EN , EN Okruženje u skladu sa EN , EN : II, unutrašnje bežični pristupni modul sa rfid beskontaktnim čitačem i tastaturom JA-153E je dvosmerna bežična tastatura sa RFID pristupnim modulom dizajnirana za upravljanje alarmnim sistemom. Obuhvata jedan kontrolni segment, a po potrebi može biti opremljen sa maksimalno 20 kontrolnih segmenata (JA-192E). Omogućava kontrolu alarmnog sistema pomoću kontrolnih segmenata. Primenjena je specijalna funkcija pametnog buđenja - Smart Radio Wake-up (SRW) koja automatski omogućava kraj režima spavanja za vreme ulaznog kašnjenja. Napajanje je baterijsko pomoću alkalnih baterija. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. JA-153e Napajanje: 2 alkalne baterije AA 1,5 V Tipičan vek trajanja: 1 godina Protokol komuniciranja: dvosmerni Jablotron 868 MHz Bežični domet: do 200 metara Dimenzije: mm Nivo zaštite: stepen 2, EN , EN , EN Okruženje u skladu sa EN , EN : II, unutrašnje 17

18 bežični pristupni modul sa ekranom, tastaturom i rfid čitačem JA-154e JA-154E je dvosmerni bežični pristupni modul sa LCD ekranom, tastaturom i RFID čitačem za upravljanje bezbednosnim sistemom. Modul sadrži jedan kontrolni segment i može da se opremi sa najviše 20 JA-192E kontrolnih segmenata. Segmenti se upotrebljavaju za kontrolu bezbednosnog sistema i programabilnih izlaza. Implementirana funkcija pametne bežične aktivacije preko Smart Radio Wake-up ulaza (SRW) omogućava automatski prekid režima spavanja tastature za vreme ulaznog kašnjenja. Modul se napaja alkalnim baterijama. Modul je adresabilan i zauzima jednu poziciju u bezbednosnom sistemu. Napajanje: 4 AA 1,5 V alkalne baterije Tipičan vek trajanja baterija: 1 godina Radna frekvencija: dvosmerni Jablotron 868 MHz protokol Domet komunikacije: do 200 metara Dimenzije: mm Nivo bezbednosti: klasa 2, EN , EN , EN , EN Okruženje u skladu sa EN , EN : II, unutrašnje Zadovoljava norme: EN , EN 55022, EN , ETSI , ETSI EN kontrolni segment za pristupne module JA-192e JA-192E je kontrolni segment za pristupne module JA-112E, JA-113E, JA-114E, JA-152E, JA-153E, i JA-154E. Omogućava korisniku da jednostavno upravlja funkcijama u alarmnom sistemu: Kontrola particija (UKLJUČI, DELIMIČNO UKLJUČI, ISKLJUČI alarm) PG kontrola izlaza (UKLJUČI i ISKLJUČI uređaj) hitni slučajevi (panik, zdravstveni problem i drugo) indikacija stanja sistema Napajanje: preko pristupnog modula Potrošnja u stanju mirovanja: 0,5 ma Dimenzije: mm Okruženje u skladu sa EN , EN : II, unutrašnje mrežni adapter ispravljač 12 v / 0,5 A Ispravljač se koristi za napajanje bežičnih tastatura ili drugih aparata na 12V. Veličina adaptera omogućava njegovu instalaciju u standardnu električnu doznu. Donje površine gore pomenutih Jablotron proizvoda pripremljene su za instalaciju na standardizovane dozne za električnu instalaciju. Adapter se takođe može instalirati na razvodnu ploču na koju može da se pričvrsti sa dva vijka M3. de06-12 Napajanje: 100 ~ 240 V/50 Hz Izlazni napon: 12 V DC (±2 %) Izlazna struja: 500 ma (maks ma za manje od 5 min.) Zaštita od kratkog spoja i pregrejavanja: Da Dimenzije: mm Okruženje u skladu sa EN : II, unutrašnje Usaglašen sa standardima: EN , EN , EN , 3-3, 6-1, 6-3, EN

19 bežični detektori Bežični PIR detektori pokreta i kombinovani detektori bežični Pir detektor pokreta JA-180P bežični Pir detektor pokreta JA-180P PIR detektor pokreta detektuje pokret ljudskog tela unutar objekata sa više ulaza. Odgovor je trenutan ili odložen. Ugrađeni protivsabotažni senzori štite od neovlašć enih izmena. Detektor vrši redovno samo-testiranje i izveštava sistem u svrhu kompletnog nadzora. Karakteristike detekcije mogu biti optimizovane korišćenjem pogodnih alternativnih sočiva: DUGAČAK HODNIK JS-7904, KUĆNI LJUBIMAC JS-7906 ili ZAVESA JS JA-180P takođe obezbeđuje žičani ulaz gde mogu biti povezani dodatni detektori kao što su magnetni detektori za vrata. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: 1 litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (u otvorenom prostoru) Opseg detekcije: 120 /12 m (sa standardnim sočivom) Dimenzije: mm Nivo zaštite: klasa 2, EN , EN Okruženje u skladu sa: EN : II, unutrašnje Opciona sočiva: hodnik, zavesa, kućni ljubimac JA-150P je PIR detektor pokreta namenjen za unutrašnju zaštitu. Detektuje pokret objekta koji ima temperaturu ljudskog tela. Karakteristike detekcije mogu biti optimizovane korišćenjem alternativnih sočiva DUGAČAK HODNIK JS-7904, KUĆNI LJUBIMAC JS-7906 ili ZAVESA JS Nivo otpornosti se može podesiti na dva nivoa. Napaja se pomoću dve alkalne baterije. Implementirana je SMARTWATCH funkcija za poboljšano izveštavanje alarma i produženje veka trajanja baterije. Adresabilan je i zauzima jednu poziciju u alarmu. JA-150P Napajanje: 2 alkalne baterije AA 1,5 V Tipičan vek trajanja: 2 godine Bežični domet: do 300 metara (u otvorenom prostoru) Visina montiranja: 2,5 m iznad poda Opseg detekcije: 110 /12 m (sa standardnim sočivom) Dimenzije: mm Nivo zaštite: klasa 2, EN , EN , EN Okruženje u skladu sa EN : II, unutrašnje 19

20 bežični Pir detektor pokreta sa kamerom Detektor služi za detekciju ljudskih pokreta u unutrašnjosti zgrade i vizuelnu potvrdu alarma. Dok je alarmni sistem aktivan, kamera slika kolor fotografije kada detektuje ljudske pokrete. Svaka fotografija je slikana u dve rezolucije: prva sa malom rezolucijom (LQ = piksela), druga u velikoj rezoluciji (HQ = piksela). JA-160Pc Kamera je opremljena sa vidljivim blicem radi slikanja u mraku. Fotografije su sačuvane u unutrašnjoj memoriji (mikro SD kartica na PCB ploči) detektora i prosleđene su alarmnoj centrali (u manjoj rezoluciji). Fotografije se mogu pregledati pomoću f-link i J-link softvera (u memoriji događaja, kliknite na Nova slika). Slike su prikazane u manjoj rezoluciji (LQ), ako kliknete na Detalji možete videti sliku u većoj rezoluciji (HQ). Slike se sa alarmne centrale mogu poslati spoljnoj memoriji (mass storage), ili monitoring stanici KOC-u i korisniku. Detektor može slikati fotografiju na zahtev, ako je potrebno (npr. za potvrdu požarnog alarma). Takođe je moguće PG izlazom ili zahtevom poslatim sa MyJablotron internet Servisa. Detektor nudi opciju za slanjem slika u pred alarmnom stanju. Kada je ovo omogućeno detector će slati fotografije sa aktivne particije ii ako nije došlo do aktiviranja alarma (na primer za vreme ulaznog vremena). Moguće je izabrati dva nivoa za osetljivost PIR detektora. Standardni nivo kombinuje osnovni nivo osetljivosti sa brzom reakcijom. Povećani nivo omogućava veću otpornost na smetnje ali je reakcija detektora sporija. Napajanje: 2 AA 1,5 V alkalne baterije (LR6) Tipičan vek trajanja baterije: 2 godine (1 aktivacija - 1 serija fotografija-dnevno) Ugao detekcije/domet: 55 /12 m (sa standardnim sočivom) Memorijska kartica: Mikro SD Dozvoljeni kapaciteti: 1 GB do 2 TB Dimenzije: mm Okruženje prema: EN : II, unutrašnje univerzalno Opseg radne temperature: 10 do +40 C Nivo zaštite: klasa 2, EN Zadovoljava norme: EN , EN 55022, EN , ETSI EN bežični kombinovani Pir i detektor loma stakla ls JA-180PB predstavlja kombinaciju JA-180P PIR senzora pokreta sa senzorom loma stakla u jednom kućištu. Svaki senzor je zasebno prijavljen na alarmnu centralu. Dvostruka tehnologija senzora loma stakla reaguje na promene vazdušnog pritiska i praćena je analizom zvuka da bi osigurala visok nivo otpornosti na lažne alarme. Karakteristike detekcije mogu biti optimizovane korišćenjem alternativnih sočiva DUGAČAK HODNIK JS-7904, KUĆNI LJUBIMAC JS-7906 ili ZAVESA JS Adresabilan je i zauzima dve pozicije u alarmu. JA-180Pb Napajanje: 1 litijumska baterija AA 3,6 V PIR i 1 litijumska baterija 1/2 AA 3,6 V LS Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Opseg detekcije: 120 /12 m (sa standardnim sočivom), 9 m LS Dimenzije: mm Nivo zaštite: klasa 2, EN , EN , EN , EN Okruženje u skladu sa: EN : II, unutrašnje Opciona sočiva: hodnik, zavesa, kućni ljubimac 20

21 bežični plafonski Pir detektor JA-185P bežični dvostruki Pir detektor JA-186P JA-185P predstavlja bežični PIR senzor male veličine pogodan za zaštitu malih soba ili unutrašnjosti automobila. Projektovan je za postavljanje na zid ili plafon. Koristi digitalnu obradu signala da bi se izbegle lažne uzbune. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: 1 litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 100 metara (u otvorenom prostoru) Opseg detekcije: 360 /5 m Dimenzije: mm Nivo zaštite: klasa 2, EN , EN , EN Okruženje u skladu sa: EN : II, unutrašnje Projektovan za detekciju pokreta ljudskog tela unutar objekata. Detekcija u dve zone pruža visoku otpornost na kretanje kućnih ljubimaca. Detektor sa baterijskim napajanjem komunicira preko Jablotron bežičnog protokola. Standardna visina postavljanja je 120 cm iznad poda. Detektor ima dve zone detekcije od kojih svaka pokriva ugao od 120 i udaljenost od 12 m. Zamišljena linija razdvajanja između dve zone određena je visinom postavljanja detektora. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: 1x litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Opseg detekcije: 120 /12 m (sa standardnim sočivom) Dimenzije: mm Zadovoljava norme EN , EN , EN 55022, EN Okruženje u skladu sa: EN : II, unutrašnje bežični Pir i mt kombinovani detektor Detektor se upotrebljava za detekciju ljudskog pokreta u unutrašnjosti objekta. Zahvaljujući kombinaciji detekcije pokreta i mikrotalasa, detektor je visoko otporan na lažne uzbune. Kada je pokret opažen putem PIR detektora, MT detektor se aktivira da potvrdi pobudu PIR-a. Tek posle prijema potvrđenog signala alarma od MT uređaja, detektor šalje izveštaj o aktiviranju alarmnoj centrali. Karakteristike detekcije mogu biti optimizovane korišćenjem alternativnih sočiva JS-7904 DUGAČAK HODNIK, JS-7906 KUĆNI LJUBIMAC ili JS-7901 ZAVESA. Adresabilan je i zauzima jednu poziciju u alarmu. JA-180W Napajanje: 1 litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Opseg detekcije: 120 /12 m (sa standardnim sočivom) Dimenzije: mm Opciona sočiva: hodnik, zavesa, kućni ljubimac MT opseg detekcije/mt frekvencija 0,5 do 20 m/9,35 GHz Okruženje u skladu sa: EN : II, unutrašnje Nivo zaštite: klasa 2, EN , EN , EN

22 Bežični spoljni detektori bežični spoljni Pir detektor JA-188P JA-188P obezbeđuje stabilnu i preciznu detekciju u uslovima spoljnog okruženja. PIR detektor pokreta na otvorenom zasniva se na detektoru pokreta sa dvostrukim senzorom proizvedenom u kompaniji OPTEX. Opseg detekcije može biti podešen u vidnoj osi od 1,4 do 12 m pri uglu pokrivenosti od 85. JA-188P detektor je u potpunosti bežičan i kompatibilan sa JABLOTRON 100 sistemom proizvedenog od strane Jablotrona. Napajanje: 3 litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Opseg detekcije: PIR 12 m/85, 94 segmenta Detektabilna brzina: 0,3 do 1,5 m/s Visina postavljanja: 2,5 do 3,0 m Opseg radne temperature: 20 do 60 C Dimenzije: mm bežični dvostruki spoljni detektor pokreta zavesa JA-187P JA-187P dizajniran je da ukaže na poremećaje izvan objekta prouzrokovane ljudskim telima. To je dvopojasni spoljni OPTEX detektor sa širinom ugla zone detekcije od 5 što ga čini veoma pogodnim za obezbeđenje uskih prostora. Detektor se napaja litijumskom baterijom. Detektor je snabdeven sa tri PROTIVSABOTAŽNA kontakta (na prednjoj strani oblasti detekcije i na prednjoj i zadnjoj strani oblasti prenosa), koji odmah prijavljuju otvaranje poklopca detektora ili njegovo nasilno skidanje sa mesta postavljanja. Detektor takođe može imati aktiviranu protiv-maskirnu funkciju. Detektor prijavljuje svoj trenutni status sistemu preko redovnih kontrolnih prenosa. bežična infra-crvena barijera Napajanje: 1 litijumska baterija tipa LS(T)14500 (AA 3,6 V 2 Ah) Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Opseg detekcije: 2 ili 5 m/5 Visina postavljanja: 0,8 do 1,2 m Opseg radne temperature: 20 do 60 C JA-180IR je dizajniran da detektuje prekid infra-crvenih snopova prolaskom uljeza između IR odašiljača i prijemnika. Uređaj se sastoji od Optex senzora i Jablotron odašiljača i napaja se sa 4 litijumske baterije. Protivsabotažna zaštita je takođe signalizovana na alarmnoj centrali kao dopuna blokadi snopa i rezultatima redovnog samo-ispitivanja. JA-180ir Napajanje: 4 litijumska baterija tipa LSH20 (3,6 V 13 Ah) Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Visina postavljanja: 0,7-1 m, 60 m razmaka između uređaja Radna temperatura: 20 do 60 C Dimenzije: ,5 mm 22

23 Bežični detektori perimetarske zaštite bežični detektor loma stakla JA-180b bežični detektor loma stakla JA-185b mini bežični magnetni detektor JA-151m bežični magnetni detektor Detektor loma stakla detektuje pucanje staklenih površina prozora i vrata u stambenim i komercijalnim unutrašnjim instalacija. Detektor vrši analizu promene pritiska vazduha u prostoriji u kombinaciji sa detekcijom karakterističnog zvuka pucanja stakla. U svrhu povećane zaštite od lažnih uzbuna vrši digitalnu analizu signala. Adresabilan je, a u alarmnom sistemu zauzima jednu poziciju. Napajanje: 1 litijumska baterija CR (AA 3,6 V) Tipičan vek trajanja baterije: oko 2 godine Bežični domet: približno 100 m (na otvorenom prostoru) Udaljenost detekcije: 9 m Dimenzije: mm Nivo zaštite: klasa 2, EN , EN , EN Senzor loma stakla male veličine koji detektuje razbijanje prozora. Namenjen je za postavljanje u unutrašnjost objekta. Detektor loma stakla upotrebljava analizu odstupanja vazdušnog pritiska u kombinaciji sa karakterističnim zvukom razbijanja stakla. Koristi digitalnu obradu podataka da bi izbegao lažne uzbune. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: 1 litijumska baterija tipa CR (AA 3,6 V) Tipičan vek trajanja baterije: približno 3 godine Bežični domet: približno 100 m (na otvorenom prostoru) Opseg detekcije: 9 m Dimenzije: mm Nivo zaštite: klasa 2, EN , , EN JA-151M je namenjen za detekciju otvaranja prozora ili vrata. Ima jednstveni mali dizajn pogodan za stambene ili poslovne prostore. Napaja se litijumskom baterijom tipa CR2032. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: litijumska baterija CR2032 (3 V, 220 mah) Tipičan vek trajanja baterije: približno 2 godine za maksimalno 100 aktivacija po danu Bežični domet: do 200 m (na otvorenom prostoru) Dimenzije detektora: mm Dimenzije magneta: mm Nivo zaštite: klasa 2, EN , EN , EN , EN Okruženje prema EN : II, unutrašnje univerzalno Detektor JA-150M je namenjen za detekciju otvaranja prozora ili vrata. Reaguje na dva načina: statusna i pulsna reakcija na otvaranje. Sadrži dva konektora IN1 i IN2 na koje je moguće priključiti dodatne žičane detektore otvaranja, detektor poplave, eventualno i senzor otvaranja roletne. JA-150m Napajanje: 1 alkalna baterija AA 1,5 V Tipičan vek trajanja baterije: 2 godine Bežični domet: približno 300 m (na otvorenom prostoru) Nivo zaštite: klasa 2, EN , EN , EN , EN Okruženje prema EN : II, unutrašnje univerzalno Dimenzije: mm 23

24 bežični magnetni detektor manjeg dizajna JA-183m bežični magnetni detektor sa opcionim ulaznim konektorom JA-181m JA-183M pruža prikladnu malu dimenziju i velike mogućnosti detektora vrata. Namenjen je da detektuje otvaranje vrata ili prozora. Detektor otvaranja vrata reaguje na udaljavanje njegovog stalnog magneta. On može da aktivira trenutni ili odloženi provalni alarm. Adresabilan je i zauzima jednu poziciju u alarmu. Namenjen za detekciju otvaranja vrata ili prozora. Detektor otvaranja vrata reaguje na uklanjanje njegove magnetne jedinice. On može da aktivira trenutni ili odloženi provalni alarm. Nadgleda se neovlašć eno rukovanje kao što je otvaranje ili uklanjanje sa njegove lokacije. Takođe može biti proširen pomoću dodatnih senzora normalno zatvoren/normalno otvoren (NC/NO). Adresabilan je i zauzima jednu poziciju u alarmu. bežični nevidljivi magnetni detektor Napajanje: 1 litijumska baterija tipa CR-123A (3,0 V) Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Dimenzije: mm Nivo zaštite: klasa 2, EN , , EN Zadovoljava norme: ETSI EN , EN , EN 55022, EN Napajanje: 1x litijumska baterija AA 3,6 V Tipičan vek trajanja: približno 3 godine Bežični domet: približno 300 metara (na otvorenom prostoru) Ulaz za dodatne detektore: IN2 i TMP = normalno zatvorene zone, IN1 = normalno zatvorena ili balansirana zona (1k otpornik) Dimenzije: mm Nivo zaštite: klasa 2, EN , , EN JA-182M je dizajniran za detekciju otvaranja prozora (vrata). Nevidljivi magnetni senzor postavljen je u plastične ili drvene ramove prozora i zbog toga je u potpunosti diskretan. Detektor je pogodan za upotrebu u najvećem broju fabrički proizvedenih prozora. Neke vrste mašinske obrade su već obavljene za postavljanje ovog detektora. Adresabilan je i zauzima jednu poziciju u alarmu. JA-182m Napajanje: 2 litijumska baterija tipa CR2354 (3 V) Tipičan vek trajanja: približno 3 godine Bežični domet: približno 200 metara (na otvorenom prostoru) Dimenzije: mm Nivo zaštite: klasa 2, EN , , EN

25 bežični detektor udarca ili nagiba Detektor može raditi u jednom od dva režima. Režim za detekciju udarca (vibracije) nadgleda vrata, prozore i slično ukazivanjem na upotrebu grube sile. Sa druge strane režim za detekciju nagiba ukazuje na neovlašćenu manipulaciju vrednim objektima. Detektor koristi akcelerometar u tri ose sa digitalnim izlazom. Digitalna obrada signala garantuje visoku otpornost na lažne alarme. Detektor se napaja baterijom i zauzima jednu poziciju u bezbednosnom sistemu. JA-182sH Napajanje: Litijum baterija tipa CR-123A, 3 V 1400 mah Detektovani nagib (u zavisnosti od podešavanja): Tipičan vek trajanja baterije: Oko 2 godine (za maks. 20 aktivacija dnevno u režimu uštede energije) Domet komunikacije: oko 300m (neposredna vidljivost) Dimenzije: mm Okruženje prema EN : II, unutrašnje Nivo bezbednosti: klasa 2, EN , EN Zadovoljava norme: ETSI EN , EN , EN55022, EN Bežični detektori okoline bežični detektor požara (dima i toplote) JA-150st JA-150ST optički adresabilni detektor dima i toplote otkriva požar unutar stambenih ili poslovnih prostora. Omogućava podešavanja: dima i toplote, dima ili toplote, samo dima, samo toplote. Ima memorijsku funkciju alarma pri kojoj LED i dalje svetli posle završetka alarma. Napaja se baterijski putem alkalnih baterija. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. Napajanje: 3 alkalne baterije AA 1,5 V Tipičan vek trajanja: 3 godine Detekcija vatre: optička i termička Osetljivost detekcije vatre: m=0,11/0,13 db/m prema EN 54-7 Detekcija temperature: klasa A2 prema EN-54-5 Alarmantna temperatura: 60 do 70 C Dimenzije: prečnik 126 mm, visina 50 mm Opseg radne temperature: 10 do 80 C samostalni kombinovani optički detektor dima i toplote sa bežičnim prenosom JA-63s-100 JA-63S-100 Samostalni kombinovani optički detektor dima i toplote sa bežičnim prenosom detektuje požar u stambenim ili poslovnim prostorijama. Pored optičkog indikatora alarma ima i sirenu i test dugme. Omogućava četiri različita načina rada za detektovanje požara: Dim i toplota, Dim ili toplota, Samo dim ili samo toplota. Ima optičku indikaciju memorije alarma. Napaja se putem alkalnih baterija. Adresabilan je i zauzima jednu poziciju u alarmu. Napajanje: 1 alkalna baterija 1,5 V AA Tipičan vek trajanja baterije: 2 godine Bežični domen: približno 100m (na otvorenom prostoru) Detekcija vatre: optička, disperzija svetlosti Osetljivost detekcije vatre: m = 0,11 0,13 db/m prema ČSN EN Detekcija temperature: klasa A2 prema EN 54-5 Alarmna temperatura: +60 C do +70 C Dimenzije: prečnik 126 mm, visina 65 mm Opseg radne temperature: 10 do +70 C 25

26 bežični toplotni senzor JA-151tH bežični termostat tp-150 tp-155 JA-151TH je bežični toplotni senzor za merenje trenutne temperature. Izmereni podaci se šalju preko centrale u portal Jablotron Cloud. Iz portala se mogu slati izveštaji putem SMS-a ili a u slučaju opadanja/porasta vrednosti temperatura od korisnički podešenih vrednosti. Napajanje: 1 litijumska baterija CR2032 (3 V, 220 mah) Tipičan vek trajanja baterije: 2-3 godine na temperaturi 20 C Dimenzije: mm Preciznost merenja temperature: ±0,5 C Razlika merenja temperature: 0,125 C Opseg radnih temperatura: 20 do +60 C Domet komunikacije: oko 300 m (na otvorenom prostoru) Okruženje prema EN : II, unutrašnje univerzalno Zadovoljava norme: EN , EN Bežični termostat TP-150 služi za podešavanje i merenje temperature. TP-155 je programabilni sobni termostat sa nedeljnim programom za grejanje. Termostati omogućavaju komfornu ali i ekonomičnu regulaciju temperature u objektima. Temperatura se podešava pomoću okretnog točkića. Kako bi se sprečila nepoželjna manipulacija, sistem upravljanja je moguće blokirati. Osim održavanja podešene temperature termostat može da štiti od zamrzavanja. Napajanje: 2 alkalna baterija AA 1,5 V Vek trajanja baterije: oko 1 godine Opseg regulacije: +6 C do +40 C Preciznost regulacije temperature: podesiva u koracima ±0,1; ±0,2 i ±0,5 C Alarmni signal mraza (Panik) se šalje u slučaju pada temperature pod: 9 C do +20 C (prema podešavanju) Alarmni signal požara se šalje u slučaju prekoračenja temperature: 30 C do 70 C (prema podešavanju) Opseg komunikacije: 868 MHz, protokol JABLOTRON 100 Domet komunikacije: až 100 m (direktna vidljivost) Opseg radnih temperatura: 10 C až +70 C (bez kondenzacije) Dimenzije: mm bežični detektor eksplozivnih gasova JA-180G detektor curenja gasa se aktivira curenjem zapaljivih gasova ili isparenja (prirodni gas, metan, propan, butan, acetilen, itd.). Kada se aktivira detektor pokreće protivpožarni alarm i oglašava ugrađenu sirenu. Njegov relejni izlaz može da se koristi na primer da zatvori dotok gasa pomoću odgovarajuć eg električnog ventila gasa. Detektor vrši redovno samo testiranje. Adresabilan je i zauzima jednu poziciju u alarmnom sistemu. JA-180G Napajanje: 230 V, 50 Hz, 2 W Protokol komuniciranja: 868 Mhz Bežični domet: približno 200 metara (na otvorenom prostoru) Detekcija gasa: preko vruće platinaste niti Oblast pokrivenosti: 50 m 3 Osetljivost: opciona 10 ili 20 % LEL Relejni izlaz: beznaponski kontakt maksimalno 5 A/230 V AC Akustična snaga ugrađene sirene: 94 db/0,3 m Dimenzije: mm Zadovoljava norme: EN , ETSI EN , EN 60950, EN , EN

27 bežične sirene dvosmerna bežična unutrašnja sirena JA-150A JA-150A bežična unutrašnja sirena namenjena je da ozvuči alarme, kašnjenja izlaza i ulaza, ili da naznači druge aktivacije alarmnog sistema. Sirena je opremljena tasterom sa programabilnim reakcijama. Adresabilna je i zauzima jednu poziciju u alarmu. dvosmerna bežična spoljna sirena Napajanje: 230 V, 50 Hz Protokol komuniciranja: dvosmerni Jablotron bežični protokol 868 MHz Rezervna baterija 3,6 V NiCD do 170 mah za 24 sata Maksimalno vreme punjenja 72 sata, 10 ma Maksimalna potrošnja u stanju mirovanja: 0,3 W na 230 V AC Nivo zaštite: klasa 2, EN , EN , EN , EN Ekološki saglasan sa EN : II, unutrašnje Dimenzije: mm JA-151A bežična spoljna sirena sa rezervnim akumulatorom namenjena je da ozvuči alarme, kontrolna zvona i aktivaciju ili deaktivaciju PG izlaza. Ugrađena libela za precizno i lako nivelisanje pri instalaciji. Adresabilna je i zauzima jednu poziciju u alarmu. JA-151A Napajanje: 12 V DC adapter Protokol komuniciranja: dvosmerni Jablotron bežični protokol 868 MHz Rezervna baterija: 4,8 V NiCD do mah, za 24 sata Vreme punjenja: do 72 sata Maksimalna potrošnja u stanju mirovanja: 50 ma iz DC adaptera Nivo zaštite: klasa 2, EN , EN , EN , EN Ekološki saglasan sa EN : IV, spoljašnje, IP 34D Opseg radne temperature: 20 do 60 C Dimenzije: mm daljinski upravljači dvosmerni daljinski upravljač sa četiri tastera JA-154J JA-154J je daljinski upravljač sistema JABLOTRON 100 sa dvosmernom komunikacijom. Omogućava daljinsko upravljanje alarmnim sistemom, aktiviranje panik alarma i upravljanje kućnim uređajima. Upravljač funkcioniše kao dva segmenta tastature serije JABLOTRON 100. Opremljen je svetlosnom i zvučnom signalizacijom statusa segmenata kojima se upravlja. Upućenu komandu daljinac svetlosno i zvučno potvrđuje prema informacijama koje povratno šalje centrala. Proverava i prikazuje stanje baterije. Napajanje: litijumska baterija tip CR ,0 V Tipičan vek trajanja baterije: 2 godine (10 aktivacija /dan) Domet komunikacije: cca 30 m (direktna vidljivost) Okruženje prema EN : II, unutrašnje univerzalno Opseg radne temperature: 10 C do +40 C Dimenzije: mm Nivo zaštite: stepen 2 prema EN Zadovoljava norme: ETSI EN , EN , EN 55022, EN

28 daljinski upravljač privezak za ključeve JA-186Jk JA-186JK (JA-186JW) namenjen je za daljinsko upravljanje uključivanja/isključivanja, pokreće panik alarme i kontroliše druge aparate. Dostupan je i u verziji sa dva tastera. Korisnik može samostalno da upravlja ostalim uređajima, npr. alarmnim centralama i vratima od garaže ili režimom za parcijalno uključivanje alarmne centrale. Privezak za ključeve omogućava korisnu funkciju zaključavanja tastera. Jednostavna procedura dopušta vam da blokirate privezak za ključeve da reaguje na bilo koji taster koji se pritiska. Pritiskanje dva tastera istovremeno prouzrokuje panik alarm u alarmnoj centrali. JA-186JW bežično upravljanje JA-182J bežični panik taster JA-188J JA-182J daljinski upravljač služi za daljinsko uključivanje/isključivanje sistema, aktivaciju panik alarma i upravljanje drugim uređajima. Daljinski upravljač je opremljen ugrađenom funkcijom zaključavanje za decu koja je praktična i sprečava neovlašćeno korišćenje. Ako je funkcija uključena, da bi aktivirali uređaj neophodno je pritisnuti taster dva puta u roku od 1 sekunde. Istovremeni pritisak oba tastera aktivira PANIK alarm. JA-188J se uglavnom koristi kao bežični panik ili taster za hitan slučaj. Namenjen je za daljinsko upravljanje uključivanja/isključivanja alarmnog sistema i za daljinsko upravljanje drugim aparatima. Obezbeđuje sabotažne kontakte i prati napon svoje baterije. Reakcija sistema na aktivaciju tastera je opciona. Osnovna reakcija je panik alarm ili uključivanje/ isključivanje sistema (prema izboru). Ostale reakcije mogu biti izabrane konfiguracijom alarmne centrale. bežični taster za zvono na vratima Napajanje: 1 alkalna baterija tipa L1016 (6 V) Tipičan vek trajanja: približno 2 godine Domet komunikacije: približno 30 m (na otvorenom prostoru) Dimenzije: mm Zadovoljava norme: ETSI EN , EN 55022, EN , EN , EN Napajanje: litijumska baterija CR2032 (3 V, 220 mah) Tipičan vek trajanja baterije: oko 2 godine Radna frekvencija: 868 MHz Domet komunikacije: približno 30 m (na otvorenom prostoru) Dimenzije: mm Zadovoljava norme: ETSI EN , EN 55022, EN , EN , EN Napajanje: alkalna baterija tipa L1016 (6 V) Tipičan vek trajanja: približno 3 godine Domet komunikacije: približno 300 m (na otvorenom prostoru) Dimenzije: mm Nivo zaštite: klasa 2, EN , EN JA-189J funkcioniše uglavnom kao taster za zvono na vratima. JA-189J može takođe biti prijavljen u alarmnu centralu kao skriveni panik taster ili da kontroliše PG izlaze. JA-189J Napajanje: 1 alkalna baterija tipa L1016 (6 V) Tipičan vek trajanja: približno 2 godine Domet komunikacije: približno 50 m (na otvorenom prostoru) Okruženje: spoljašnje zaštićeno Zaštita kućišta: IP 41 Dimenzije: mm Zadovoljava norme: ETSI EN , EN 55022, EN , EN , EN Opseg radne temperature: 25 do 50 C 28

29 bežični taster za ručni zglob JA-187J daljinski upravljač za automobil JA-185J JA-187J panik taster može daljinski da aktivira alarm za hitan slučaj ili da rukuje različitim uređajima. Koristi se uglavnom za lični poziv za pomoć. Taster se može nositi kao ručni sat ili oko vrata na kanapu. Napaja se pomoću baterije. Napajanje: 1 litijumska baterija tipa CR 2032 (3 V) Tipičan vek trajanja: približno 3 godine Domet komunikacije: približno 50 m (na otvorenom prostoru) Okruženje: spoljašnje zaštićeno Zaštita kućišta: IP 44 Opseg radne temperature: 25 do 50 C Ovaj modul je namenjen za postavljanje u automobil i za upravljanje uređajima (na primer vratima od garaže, kapijama na ulazu na parking). Napaja se pomoću 12 V ili 24 V iz automobila. Takođe se može koristiti za prenos panik alarma iz auta do kućnog sistema bezbednosti. Napajanje: V DC ± 30 % Domet komunikacije: približno 50 m (na otvorenom prostoru) Potrošnja: 0/20 ma (samo za vreme aktivacije) Dimenzije: mm rfid pristupna kartica za JAblotron 100 RFID pristupna kartica za JABLOTRON 100 sistem. JA-190J 125 khz Jablotronov jedinstveni kod rfid privezak za JAblotron 100 JA-191J RFID privezak za JABLOTRON 100 sistem. 125 khz Jablotronov jedinstveni kod Pc Čitač rfid kartice i priveska (povezan pomoću usb-a) JA-190t Čitači RFID kartice i priveska namenjeni za jednostavno prijavljivanje JA-190J i JA-191J u JABLOTRON 100 sistem upotrebom F-Link softvera. USB RFID čitači za JA-190J i JA-191J 29

30 izlazni moduli bežični energetski PG relejni modul JA-150n JA-150N je energetski bežični PG relejni modul (16 A/230 V AC). On kopira stanje izabranog PG izlaza u JABLOTRON 100 sistemu (PG1 do PG 32). Željeni PG izlaz se određuje upotrebom 5 DIP prekidača na štampanoj ploči. Ovaj modul ne zauzima adresu poziciju u JABLOTRON 100 sistemu. bežični signalni PG relejni modul Napajanje: 0,5 W na 230 V AC 1 PG izlaz: 3 izlazni konektori (C, NO, NC) Opterećenje izlaznog releja: max. 16 A/250 V Okruženje u skladu sa EN , EN : II, unutrašnje JA-151N je bežični signalni PG relejni modul (1 A/24 V DC). On kopira stanje izabranog PG izlaza u JABLOTRON 100 sistemu (PG1 do PG 32). Željeni PG izlaz se određuje upotrebom 5 DIP prekidača na štampanoj ploči. Ovaj modul ne zauzima adresu poziciju u JABLOTRON 100 sistemu. JA-151n Napajanje: V DC Opterećenje izlaznog releja: max. 1 A/30 V DC 1 PG izlaz: 3 konektor C, NC, NO Okruženje u skladu sa EN , EN : II, unutrašnje softver f-link F-Link softver je namenjen za stručno programiranje JABLOTRON 100 sistema. On omo gućuje postupnu instalaciju i programiranje korak po korak. On vam omogućava da pratite sve potrebne korake za pravilno ProGrAmirAnJe JABLOTRON 100 sistema, po redosledu: podešavanje particija dodeljivanje zona particijama upravljanje zonama I šiframa unutrašnje podešavanje detektora programiranje PG izlaza programiranje kalendara podešavanja za KOC F-Link softver takođe omogućava nadogradnju sistemskog softvera za adresabilne i dvosmerne bežične uređaje. Za instalatere postoji i alat za diagnostiku. Dijagnostika nudi brzi pregled nad instalacijom. Ona pomaže instalateru da bolje analizira trenutnu situa ciju u alarmnom sistemu (npr. napon adresabilnog uređaja, trenutni kapacitet baterije bežičnih uređaja, nivo radio signala i drugo ). Korišćenjem F-Link softvera instalater može PREGLEDATI ISTORIJU svih događaja zapisanih na SD kartici. Ova funkcija podržava i korišćenje naprednog filtera radi lakšeg pronalaženja potrebnog događaja u istoriji događaja. Sa alarmnom centralom se povezuje standardnim USB-B kablom ili udaljeno preko Interneta. 30

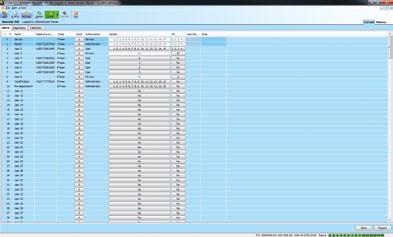

31 J-Link J-Link softver je namenjen za krajnjeg korisnika JABLOTRON 100 sistema. On korisniku omogućava upravljanje alarmnim sistemom koristeći opcije: pregled događaja programiranje korisničkih kodova i RFID tagova programiranje kalendara kontrole događaja dijagnostika sistema Povezuje se sa centralom standardnim USB-B kablom ili daljinski putem Interneta. Moj Jablotron Moj Jablotron je jedinstven Internet Servis koji omogućava online pristup preko Web stranice ili iphone, Android ili BlackBerry aplikacije za Pametne telefone do Jablotron alarmnog sistema. On omogućava korisnicima da provere i kontrolišu svoj sistem daljinski sa bilo kog mesta u prigodnom okruženju. Instalaterima se nudi veoma jednostavan i brz način kako da nadgledaju i promene postavke sistema na daljinu. Moj Jablotron omogućava: proveru trenutnog statusa alarma uključivanje/isključivanje alarma ili neke njegove particije upravljanje programabilnim izlazima pregled istorije događaja uključujući i slike sa PIR kamere proveru temperature uključujući podesive grafikone i alarmna obaveštenja slanje obaveštenja izabranim kontaktima putem SMS-a, a mnoge druge korisne opcije 31
