1 РЕПУБЛИКА СРБИЈА МИНИСТАРСТВО ПРИВРЕДЕ ДИРЕКЦИЈА ЗА МЕРЕ И ДРАГОЦЕНЕ МЕТАЛЕ Београд, Мике Аласа 14, ПП: 34, ПАК: телефон: (011) , телефакс: (011) На основу члана 136. став 1. Закона о општем управном поступку (,,Службени гласник РС, број 18/16), члана 22. Закона о метрологији (,,Службени гласник РС, број 15/16) и члана 19. Правилника о мерилима (,,Службени гласник РС, бр. 63/13 и 95/16), а у вези са Правилником о метролошким условима за водомере ( Службени лист СФРЈ, број 51/86), поступајући по захтеву INSA AD BEOGRAD, Земун, Тршћанска 21, в. д. директора Дирекције за мере и драгоцене метале доноси У В Е Р Е Њ Е О ОДОБРЕЊУ ТИПА МЕРИЛА Назив мерила: Водомер Ознакa типа: VVS-E, VVS-G и VVS-Z Произвођач мерила: INSA a.d., Земун Службена ознака типа: Z Рок важења уверења: године Испитивањем типа утврђено је да мерило испуњава метролошке услове прописане Правилником о метролошким условима за водомере ( Службени лист СФРЈ, број 51/86). Број: 393-8/ Београд, године В. Д. ДИРЕКТОРА Чедомир Белић

2 ПРИЛОГ УВЕРЕЊУ О ОДОБРЕЊУ ТИПА МЕРИЛА Број: 393-8/ МЕТРОЛОШКА СВОЈСТВА МЕРИЛА 1.1. Водомери су класе тачности 2. Границе дозвољених грешака су: 5 % за Q 1 Q Q 2, за воду свих температура, 2 % за Q 2 Q Q 4, за воду температуре 30 ºC. 3 % за Q 2 Q Q 4, за воду температуре > 30 ºC Мерни опсези и називне вредности Мерни протоци и основни технички подаци за водомере у зависности од називног пречника дати су у следећој табели: Називни пречник DN (mm) Максимални проток Q 4 (m 3 /h) 3,13 5,00 7,88 Стални проток Q 3 (m 3 /h) 2,50 1 4,00 1 6,30 1 Прелазни проток Q 2 (m 3 /h) 0,0500 0,0800 0,126 Минимални проток Q 1 (m 3 /h) 0,0313 0,0500 0,0788 Однос Q 3 / Q Однос Q 2 / Q 1 1,6 Однос Q 4 / Q 3 1,25 Класа пада притиска P63 Опсег приказивања (m 3 ) Резолуција показног уређаја (m 3 ) 0,00005 Резолуција уређаја за брзо испитивање (imp./l) 71,185 54,000 37,385 Оријентациона ограничења H Максимална дужина, L (mm) Дужина вертикалне цеви (mm) Начин повезивања-величина нaвojа G¾B или G1¼B или G1B G1B G1 ½ B Reed-Switch напајање, (U max / I max ) max. 24 V / 0,01 A Reed-Switch K-фактор, (imp./l) 0,001; 0,01; 0,1; 1 1 Вредност Q 3 треба бирати из SRPS ЕN Однос Q 3 / Q 1 треба да буде најмање 40 у складу са SRPS ЕN Називни пречник DN (mm) Максимални проток Q 4 (m 3 /h) 12,5 20,0 31,3 Стални проток Q 3 (m 3 /h) 10,0 1 16,0 1 25,0 1 Прелазни проток Q 2 (m 3 /h) 0,200 0,320 0,50 Минимални проток Q 1 (m 3 /h) 0,125 0,200 0,313 Однос Q 3 / Q Однос Q 2 / Q 1 1,6 Однос Q 4 / Q 3 1,25 2 / 7

3 Класа пада притиска P63 Опсег приказивања (m 3 ) Резолуција показног уређаја (m 3 ) 0, ,0005 / 0,00005 Резолуција уређаја за брзо испитивање (imp./l) 23,143 10,542 Оријентациона ограничења H Максимална дужина, L (mm) Начин повезивања-величина нaвojа G1½B G2B G2½B или прирубница Reed Switch напајање (U max / I max ) max. 24V / 0,01 A Reed Switch K-фактор (imp./l) 0,001; 0,01; 0,1; Референтни услови и радни услови Максимална температура воде је: - 0,1 ºC до 30 ºC (класа Т30); - 0,1 ºC до 50 ºC (класа Т50); - 0,1 ºC до 90 ºC (класа Т90). Максимални радни притисак је до 16 bar (класа МАP16). Класа пада притиска је P Намена мерила Водомери су намењени за мерење укупне запремине хладне воде, протекле кроз водомер, која се региструје на показном уређају у јединици запремине m Основне карактеристике конструкције и функционалност мерила Главни делови овог вишемлазног водомера са пропелером су: кућиште (месинг, бронза, гвожђе или пластика) са навојем или прирубницом, улазним/излазним исправљачем протока (опционо), мерна јединица (разделник са тангенцијалним отворима, вратило и пропелер са магнетним и пластичним вратилом), магнетни преносник, механички показни уређај са бројачем, који је ван утицаја воде (сувипластични или супер суви-бакарни или челични), и вијак за подешавање. Водомер тип VVS-E (слика 1) има комору за бројач са магнетним заштитним прстеном и два ахатна лежаја, гумени О-прстен, суви или супер суви показни уређај са стакленим прозором и прстенастим затварачем, клизну заптивку, главни прстенасти навој и поклопац од пластике. Водомер тип VVS-G (слика 2) има притисну плочу са магнетним заштитним прстеном и два ахатна лежаја, гумени О-прстен, суви или супер суви показни уређај са стакленим прозором и прстенастим затварачем, клизну заптивку, тело, унутрашњи главни прстен, суви или супер суви показни уређај и пластичну обујмицу одозго са поклопцем. Водомер тип VVS-Z (слика 2) има комору за бројач са магнетним заштитним прстеном и једним ахатним лежајем, гумени О-прстен, суви или супер суви показни уређај, гумену заптивку, прстен који држи показни уређај и метални или пластични главни навојни прстен са пластичним поклопцем. Бројач водомера је потпуно заштићен од утицаја воде и састоји се од следећих показних елемената: - у случају величина DN15 до DN32 o пет нумеричких точкића и четири кружне скале са казаљком (5+4); o седам нумеричких точкића и две кружне скале са казаљком( 7+2); o осам нумеричких точкића и једне кружне скале са казаљком (8+1). - у случају величина DN40 до DN50 3 / 7

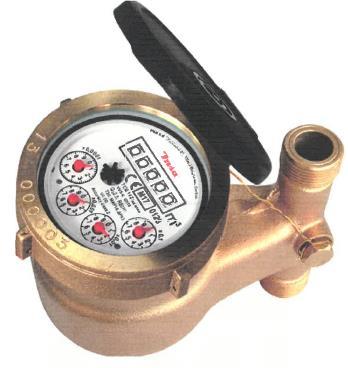

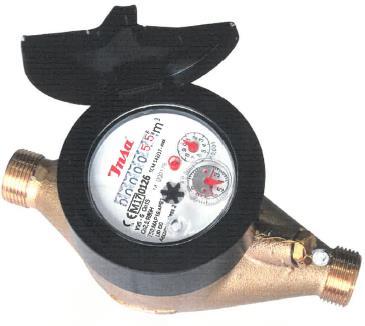

4 o шест нумеричких точкића и четири кружне скале са казаљком (6+4); o осам нумеричких точкића и две кружне скале са казаљком (8+2). За брзо испитивање се може користити звездасти точкић са шест кракова. Бројчаник може бити издигнут под углом ради бољег очитавања. Водомери могу имати уређаје за даљинско очитавање ( reed impulse transmitter), делове за прикључење АМR уређаја и индуктивну казаљку за АМR очитавање. Водомери се постављају у хоризонтални положај са показним уређајем постављеним одозго. Постоји и верзија намењена за постављање у вертикални цевовод. Слика 1. Спољашњи изглед водомера тип VVS-E, кућишта од месинга и пластике, за уградњу у вертикални цевовод и са бројчаником под углом Слика 2. Спољашњи изглед водомера тип VVS-G и VVS-Z 4 / 7

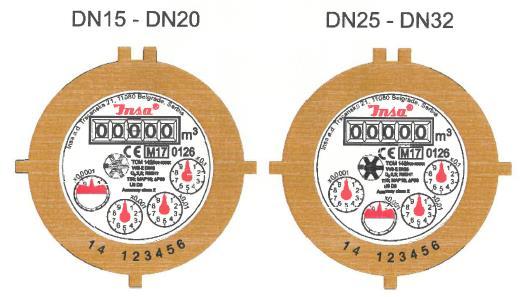

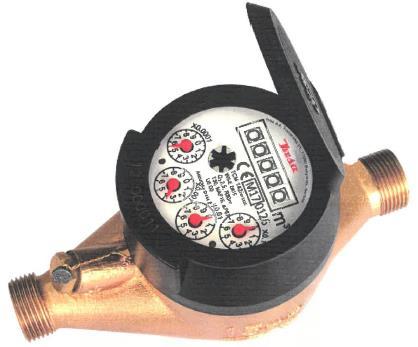

5 Слика 3. Водомер VVS-E припремљен за АМР уређај и снабдевен сигурносним пином 1.6. Натписи и ознаке Натписи и ознаке се наносе на плочу бројчаника и кућиштe водомера, и садрже: - назив или ознаку произвођача; - ознаку типа мерила; - годину производње и серијски број; - службeну oзнaку типa мeрилa; - класу тачности; - вредност називног протока Q 3 или вредност односа Q 3 / Q 1 ; - максималну температуру, температурну класу (Тxx); - максимални дозвољени притисак (MAP xx); - класу пада притиска (ΔP xx); - начин уградње, H; - смер кретања воде-стрелица на кућишту; - ознаку мерне јединице, m 3. Ако водомери имају импулсне предајнике, потребно је навести додатне податке: излазне сигнале помоћних уређаја (тип /нивое) и спољно напајање. На следећим сликама приказани су изгледи свих могућих бројчаника приказивача. Слика 4. Изглед плоча бројчаника водомера тип VVS-E, за DN15 до DN32, са приказивањем (8+1), (7+2) и (5+4) 5 / 7

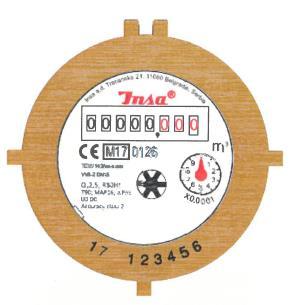

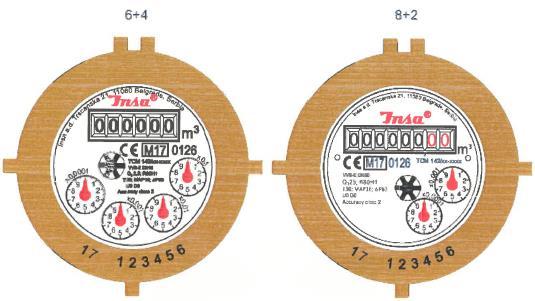

6 Слика 5. Изглед плоча бројчаника водомера у варијанти са магнетном казаљком за даљинско очитавање или индуктивном казаљком за АМR очитавање Слика 6. Изглед плоча бројчаника водомера тип VVS-E, за DN40 до DN50, са приказивањем (6+4) и (8+2) Слика 7. Изглед плоча бројчаника водомера тип VVS-Z, за DN15 до DN32, са приказивањем (5+4), (7+2) или (8+1) 6 / 7

7 Слика 8. Изглед плоча бројчаника водомера тип VVS-Z, за DN40 до DN50, са приказивањем (8+2) 2. ПРЕГЛЕД И ЖИГОСАЊЕ МЕРИЛА 2.1. Метролошко упутство Водомер се прегледа у складу са Метролошким упутством за преглед водомера ( Гласник СЗМДМ, број 2/90) Врсте и места постављања жигова Водомери се жигошу на следећим местима жигосања (слика 3): 1. при првом оверавању - основним жигом у облику налепнице, који се поставља на погодно место на сигурносном прстену; 2. при првом, периодичном и ванредном оверавању заштитним и годишњим жигом, утискивањем на оловну пломбу, која се ставља на жицу, која је погодно провучена кроз припремљен испуст прстена и вијка за подешавање, на месту, предвиђеном од стране произвођача, који онемогућава приступ уређају за подешавање НАПОМЕНА Слика 9. Начин жигосања водомера Уз свако мерило доставља се упутство о руковању и одржавању мерила, које садржи услове за исправно коришћење и функционисање мерила. В. Д. ДИРЕКТОРА 2. Чедомир Белић 7 / 7
