1 РЕПУБЛИКА СРБИЈА МИНИСТАРСТВО ПРИВРЕДЕ ДИРЕКЦИЈА ЗА МЕРЕ И ДРАГОЦЕНЕ МЕТАЛЕ Београд, Мике Аласа 14, ПП: 34, ПАК: телефон: (011) , телефакс: (011) На основу члана 192. став 1. Закона о општем управном поступку (,,Службени лист СРЈ, бр. 33/97 и 31/01 и,,службени гласник РС, број 30/10), члана 22. Закона о метрологији (,,Службени гласник РС, број 15/16) и члана 19. Правилника о мерилима (,,Службени гласник РС, број 63/13 и 95/16), а у вези са Правилником о метролошким условима за водомере ( Службени лист СФРЈ, број 51/86), поступајући по захтеву INSA AD BEOGRAD, Земун, Тршћанска 21, директор Дирекције за мере и драгоцене метале доноси У В Е Р Е Њ Е О ОДОБРЕЊУ ТИПА МЕРИЛА Назив мерила: Водомер Ознакa типа: WP-C Произвођач мерила: INSA, a.d. Земун Службена ознака типа: Z Рок важења уверења: године Испитивањем типа утврђено је да мерило испуњава метролошке услове прописане Правилником о метролошким условима за водомере ( Службени лист СФРЈ, број 51/86). Број: 393-8/ Београд, године В. Д. ДИРЕКТОРА Чедомир Белић

2 ПРИЛОГ УВЕРЕЊУ О ОДОБРЕЊУ ТИПА МЕРИЛА Број: 393-8/ МЕТРОЛОШКА СВОЈСТВА МЕРИЛА 1.1. Водомери су класе тачности 2. Границе дозвољених грешака су: 5 % за Q 1 Q Q 2, за воду температуре 30 ºC, 2 % за Q 2 Q Q 4, за воду температуре 30 ºC, 3 % за Q 2 Q Q 4, за воду температуре 30 ºC Мерни опсези и називне вредности Мерни протоци за следеће називне вредности пречника водомера су: Називни пречник, DN Q 1, m 3 /h ,625 1,000 Q 2, m 3 /h ,000 1,600 Q 3 / Q Q 1, m 3 /h ,794 1,270 Q 2, m 3 /h ,270 2,032 Q 3 / Q Q 1, m 3 /h 0,252 0,252 0,400 0,640 1,000 1,000 1,600 Q 2, m 3 /h 0,403 0,403 0,640 1,024 1,600 1,600 2,560 Q 3 / Q Q 1, m 3 /h 0,315 0,315 0,500 0,800 1,250 1,250 2,000 Q 2, m 3 /h 0,504 0,504 0,800 1,280 2,000 2,000 3,200 Q 3 / Q Q 1, m 3 /h 0,394 0,394 0,625 1,000 1,563 1,563 2,500 Q 2, m 3 /h 0,630 0,630 1,000 1,600 2,500 2,500 4,000 Q 3 / Q Q 1, m 3 /h 0,504 0,504 0,800 1,280 2,000 2,000 3,200 Q 2, m 3 /h 0,806 0,806 1,280 2,048 3,200 3,200 5,120 Q 3 / Q Q 1, m 3 /h 0,630 0,630 1,000 1,600 2,500 2,500 4,000 Q 2, m 3 /h 1,008 1,008 1,600 2,560 4,000 4,000 6,400 Q 3 / Q Q 1, m 3 /h 0,630 0,630 1,000 1,600 2,500 2,500 4,000 Q 2, m 3 /h 1,008 1,008 1,600 2,560 4,000 4,000 6,400 Q 3 / Q Q 1, m 3 /h 0,788 0,788 1,250 2,000 3,125 3,125 5,000 Q 2, m 3 /h 1,260 1,260 2,000 3,200 5,000 5,000 8,000 2 / 6

3 Називни пречник, DN Q 3 / Q 1 80 Q 1, m 3 /h 1,000 1,000 1,587 2,540 3,968 3,968 6,349 Q 2, m 3 /h 1,600 1,600 2,540 4,063 6,349 6,349 10,159 Q 3 / Q 1 63 Q 1, m 3 /h 1,260 1,260 2,000 3,200 5,000 5,000 8,000 Q 2, m 3 /h 2,016 2,016 3,200 5,120 8,000 8,000 12,800 Q 3 / Q 1 50 Q 1, m 3 /h 1,575 1,575 2,500 4,000 6,250 6,250 10,000 Q 2, m 3 /h 2,520 2,520 4,000 6,400 10,000 10,000 16,000 Q 3 / Q Референтни услови Максимална температура воде је 50 ºC. Максимални радни притисак је до 16 bar Намена мерила Водомери су намењени за мерење укупне запремине хладне и топле воде, протекле кроз водомер, која се региструје на показном уређају у јединици запремине m Основне карактеристике конструкције и функционалност мерила Водомер је једномлазни, са турбином (Woltmann), чија је осовина постављена у правцу протока воде. Принцип рада водомера заснива се на обртању турбине, под утицајем протока воде. Обртање турбине преноси се, посредством магнетне спојнице, на показни уређај (бројчаник), тако да је број обртаја турбине пропорционалан запремини воде протекле кроз водомер. Може бити уграђен да ради у хоризонталном или вертикалном положају. Главни делови водомера су: кућиште од ливеног гвожђа, са прирубничким спојевима и мерни елемент, који је повезан за кућиште прирубницом, гуменим прстеном и причвршћен са четири завртња. Саставни делови мерног елемента су: турбинско коло, магнетни преносник, показни уређај и регулатор за подешавање тачности водомера. Водомер има суви (пластични) или супер суви (од бакра) механички показни уређај са пластичним поклопцем. Два су типа бројчаника - показних елемената, тако да је очитавање помоћу: а) шест нумеричких точкића и три кружне скале са казаљком, или б) шест нумеричких тoчкића, две кружне скале са казаљком и кружном плочом са поделом (сликa 1.). За брзо очитавање се може користити звездасти точкић са шест кракова. Водомери могу имати уређаје за даљинско очитавање (reed impulse transmitter) или бити oпрeмљeни дeлoвимa зa мoнтaжу АМR уређаја, као и са индукционим показивачем за АМR очитавање. а) 3 / 6

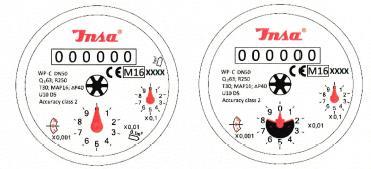

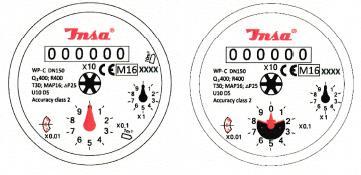

4 б) Слика 1. Изглед бројчаника, а) и б) Основни технички подаци за водомере DN50 - DN125 дaти су у следећој тaбeли: Називни пречник (DN), mm Минимални проток (Q 1 ), m 3 /h Прелазни проток (Q 2 ), m 3 /h протоци су приказани у табели подтачке Називни стални проток (Q 3 ), m 3 /h Максимални проток (Q 4 ), m 3 /h 78,75 78,75 125,0 200,0 312,5 Однос Q 3 / Q 1 250; 200; 160; 125; 100; 80; 63; 50; 40 Однос Q 2 / Q 1 1,6 Однос Q 3 / Q 4 1,25 Класа тачности 2 у доњој мерној зони (ГДГ) ± 5 % у горњој мерној зони (ГДГ) ± 2 % за воду температуре 30 C ± 3 % за воду температуре > 30 C Температурна класа T30 и T50 Класа притиска воде MAP 16 Класа пада притиска ΔP 40 ΔP 40 ΔP25 ΔP63 ΔP63 Опсег приказивања-очитавања, m Најмањи подељак, m 3 0,0005 Најмањи подељак брзог испитивања, imp./l 10, , , ,315 3,315 Класа осетљивости протока U10D5 Оријентациона ограничења хоризонтално са показним уређајем на врху вертикално са протоком одоздо ка врху Дужина хоризонталног водомера L, mm Тип повезивања прирубница Reed Switch напајње, U max / I max U max 24 V; I max 0,01 A Reed Switch K-фактор, imp./l 0,01; 0,001 4 / 6

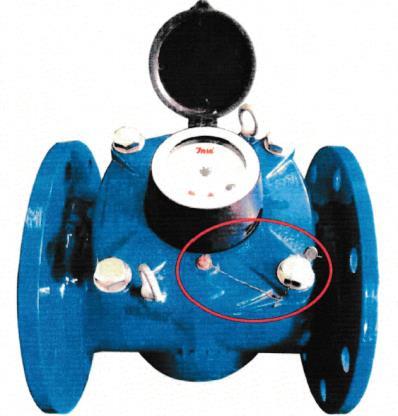

5 Основни технички подаци за водомере DN150 - DN200 дaти су у следећој тaбeли: Називни пречник (DN), mm Минимални проток (Q 1 ), m 3 /h Прелазни проток (Q 2 ), m 3 /h протоци су приказани у табели подтачке Називни стални проток (Q 3 ), m 3 /h Максимални проток (Q 4 ), m 3 /h 312,5 500 Однос Q 3 / Q 1 400; 315; 250; 200; 160; 125; 100; 80; 63; 50; 40 Однос Q 2 / Q 1 1,6 Однос Q 3 / Q 4 1,25 Класа тачности 2 у доњој мерној зони (ГДГ) ± 5 % у горњој мерној зони (ГДГ) ± 2 % за воду температуре 30 C ± 3 % за воду температуре > 30 C Температурна класа T30 и T50 Класа притиска воде MAP 16 Класа пада притиска ΔP25 ΔP 40 Опсег приказивања-очитавања, m Најмањи подељак, m 3 0,005 Најмањи подељак брзог испитивања, imp./l 14,535 6, Класа осетљивости протока U10D5 Оријентациона ограничења хоризонтално са показним уређајем на врху вертикално са протоком одоздо ка врху Дужина хоризонталног водомера L, mm Тип повезивања прирубница Reed Switch напајње, U max / I max U max 24 V; I max 0,01 A Reed Switch K-фактор, imp./l 0,001; 0,0001 Место постављања жигова Сликa 2. Спољашњи изгледи водомера са прикaзaним местима за жигосање 5 / 6

6 1.6. Натписи и ознаке Натписи и ознаке се наносе на плочу бројчаника и кућиштe водомера, и садрже: - назив или ознаку произвођача; - ознаку типа мерила; - годину производње и серијски број; - службeну oзнaку типa мeрилa; - класу тачности; - вредност протока Q 3 и m 3 /h и вредност односа Q 3 / Q 1 ; - температурну класу (Тxx); - максимални дозвољени притисак (MAP xx); - класу пада притиска (ΔP xx); - клaсa oсeтљивoсти уградње (Ux Dx); - начин уградње, H - хоризонтално,v- вертикално; - смер кретања воде; - ознаку мерне јединице, m 3. Ако водомери имају Reed Switch предајнике потребно је навести додатне податке: - излазне сигнале помоћних уређаја (тип / ниво); - захтеве за спољно напајање (напон - фреквенција). 2. ОВЕРАВАЊЕ МЕРИЛА 2.1. Метролошко упутство Водомер се оверава у складу са Метролошким упутством за преглед водомера ( Гласник СЗМДМ, број 2/90) Врсте и места стављања жигова Водомери се жигошу основним и годишњим жиговима, утискивањем на оловне пломбе, постављене на местима, предвиђеним од стране произвођача (слика 2). 3. НАПОМЕНА Уз свако мерило доставља се упутство о руковању и одржавању мерила, које садржи услове за исправно коришћење и функционисање мерила. В. Д. ДИРЕКТОРА Чедомир Белић 6 / 6
