1 РЕДОВНО И ВАНРЕДНО ОВЕРАВАЊЕ Мерила топлотне енергије -Методеиспитивањаиопрема- Светлана Станисављевић Група за термометрију Сектор за развој метрологије Дирекција за мере и драгоцене метале

2 Од 01. jaнуара године једини важећи документ за мерила топлотне енергије је Правилником о мерилима ( Службени гласник РС, бр. 63/2013) Прилог 20 Глава: Редовно и ванредно оверавање Поступак метролошког прегледа при редовном и ванредном оверавању мерила топлотне енергије је једнак поступку метролошког прегледа при верификацији усаглашености прегледом и испитивањем сваког мерила топлотне енергије у складу са одговарајућим документима из члана 10. правилника

3 Нормативни документи- Мерила топлотне енергије(oiml R 75) ОIML 75-1: 2002 Општи захтеви ОIML 75-2: 2002 Одобрење типа и прва верификација OIML 75-3: 2006 Извештавње- одобрење типа и прва верификација SRPS ЕN 60751:2009 Индустријски платински отпорни сензори Српски стандарди- Мерила топлотне енергије(srps EN 1434) SRPS EN : 2007 Општи захтеви SRPS EN : 2007 Конструкциони захтеви SRPS EN : 2007 Испитивања при одобрењу типа SRPS EN : 2007 Испитивања при првом оверавању SRPS ЕN 60751:2009 Индустријски платински отпорни сензори

4 OIMLR75-2 :2002 Мерилатоплотнеенергије; Део 2: Исптивања у одобрењу типа и испитивања за прву верификацију тачка 7 : 7.1 Сензор протока 7.2 Пар температурних сензора 7.3 Рачунска јединица 7.5 Комбиновано мерило 7.6 Комплетно мерило OIML R75-3:2006 Мерила топлотне енергије Део 3: Изглед извештаја исптивања; тачка 2 SRPS EN :2007 Мерило топлотне енергије; Део 5: Испитивања при првој верификацији тачка 5 : 5.2 Сензор протока 5.3 Пар температурних сензора 5.4 Рачунска јединица 5.6 Комбиновано мерило 5.7 Комплетно мерило

5 Од године оцену усаглашености при редовном и ванреном оверавању вршиће Овлашћена тела OT са овлашћењем по Правилнику о мерилима ДваОТ: ОМ / , обновљено / , OM / , измењено / , обновљено / Привредно друштво за производњу, трговину и услугеvukas MERING DOO Београд(Земун), Батајница, Далматинских бригада 40 Јавно комунално предузеће Београдскеелектране" Београд, НовиБеоград, Савски насип 11 мерила топлотне енергије мерила топлотне енергије Овлашћења/акредитације по старом Правилник о метролошким условима за мерила топлотне енергије Сл. лист СРЈ бр. 9/01 Метролошко упутство за преглед мерила топлотне енергије Гласник СЗМДМ бр.1/01, Који престају да важе са !!!

6 Мерило топлотне енергије, у зависности од Уверења о одобрењу типа, као и према конструкцији у поступку редовног и ванредног оверавања испитују се: -као комбиновано мерило топлoтне енергије: ОIML 75-2, тачка Сензор протока 7.2 Пар температурних сензора 7.3 Рачунска јединица или SRPS EN :2007, тачка Сензор протока 5.3 Пар температурних сензора 5.4 Рачунска јединица -као комплетно мерило топлотне енергије: или ОIML 75-2, тачка 7, подтачка 7.6 Комплетно мерило SRPS EN :2007, тачка 5, подтачка 5.7 Комплетно мерило

7 1. ИСПИТИВАЊЕ СЕНЗОРА ПРОТОКА КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 7.1 OIML R 75-2 или5.2 SRPS ЕN Према OIML R75 и SRPS EN1434, исптивања сензора протока, дела мерила топлотне енергије, врши се на тачкама протока воде из следећег опсега: q i q 1,1 q i 0,1 q p q 0,11 q p 0,9 q p q 1,0 q p притемпературиводеод (50 ±5) o C За мерила топлотне енергије немењена хлађењу испитивања се врше на истим протоцимаводепритемпературиводеод(15 ±5) o C(SRPSEN1434 ) Испитивања по сваком протоку изводе се минимум три пута(3x). Мерење кондуктивност воде (µs/cm) је обавезно када се врше испитивања електромагнетних мерила сензора протока дела мерила топлотне енергије. Кондуктивностводеморабитивећаод200 (µs/cm) иувекједатауизвештајима OIML R 75-2 или SRPS ЕN

8 ИСПИТИВАЊЕ СЕНЗОРА ПРОТОКА КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 7.1 OIML75-2 или5.2 SRPS ЕN Опрема за испитивање сензора проток је инсталација за проток са свим неопходним функционалним деловима таква да испитне протоке реализује са проширеном мерном несигуношћу једнаком: U (k=2) 1/5 * E f NDG 0.7% -KLASA 1 U (k=2) 1/5 * E f NDG 1% -KLASA 2 U (k=2) 1/5 * E f NDG 1% -KLASA 3

9 Истекли проток коригован МЕРНИ СИСТЕМ-МЕРНА ИНСТАЛАЦИЈА Еталони протока Истекла маса коригована систем сетован: q сетовано Легенда: т-истекло време q stvarno =V/τ, dq еталони температуре (еталонирани PRTs) t srstvarno UUT = (t ulaz +t izlaz )/2 m,t, ρизрачунавасеvстварно Слика 1. Шема примера мерног система EMV- електромагнетни сензори протока-еталони PP -посудазадржање притиска RV- регулациони вентил E -ејектор PV-посуданаваги R -резервоар V -вага NK - неповратна клапна VT - водо-торањ CP - циркулациона пумпа IL - испитна линија NP -напојнапумпа

10 ИСПИТИВАЊЕ СЕНЗОРА ПРОТОКА КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ извештајнаосновуoiml R 75-3: 2002 тачка2, подтачка2.2.1 Пример испитвања сензора протока Сензор протока Класа 2 Електрична кондуктивност воде је Тест број (ако је неопходно). Испитне тачке протока Температура воде Очитана вредност V Прописане Актуелне Прописа. Измер. m 3 +срачуната грешка +U(k=1)< +NDG Прилог 20 -срачуната грешка- U(k=1)> -NDG Прилог 20 Вредност еталона V m 3 Срачуната грешка % НДГ- Прилог 20 % Мерна несигурност (к=2) 1 q i q 1,1q i 6.10 (50±5) ,61 3,94 2 q i q 1,1q i - (50±5) q i q 1,1q i - (50±5) ,1q p q 0,11q p (50±5) ,08 5,07-0, ,1q p q 0,11q p - (50±5) ,1q p q 0,11q p - (50±5) ,9q p q 1,0q p (50±5) ,37 30,36-0,04 2,02 8 0,9q p q 1,0q p - (50±5) ,9q p q 1,0q p - (50±5) Задовољио исптивиања: Није задовољио испитивања: % 0,76 < ,30 < ,1 < 1 - -

11 2. ИСПИТИВАЊЕ СЕНЗОРА ТЕМПЕРАТУРЕ КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 5.3 SRPS ЕN или7.2OIML R 75-2 Температурни сензори на температурама исптивања реализованим у температурним купатилима које се одређује на основу показивања еталонког термометра- метода поређења саеталоном. Опрема: еталонски SPRT/PRT са дигиталним диспејем(минимум два) и/или уређајем за мерење електичне отпорности, температурна купатила( минимум два) и уређај за мерење отпорности изолације мегаомметар и друга додатна опрема. еталонски термометар tе, dte Поређење Испитивани сензор PRT Радни простор употребљеног купатила хомогеност просторна промена dt hom стабилност времанска промена dt stab Тачке isptivanja U (k=2) 1/5 * NDG Klasa tačnosti: A : NGD = ±( *t) B : NGD = ±( *t) Мерна струја изазива самозагревање сензора невећеод0,2 mw (ЕN )/ 0,1mW(ОIML) PRT klasa 1 ± NGDG PRT klasa 2 ± NGDG METODA U(k=2) PRT klasa 1 mk METODA U(k=2) PRT klasa 2 mk еталоннаmk нивоу, купатилодо 10 mk

12 ИСПИТИВАЊЕ СЕНЗОРА ТЕМПЕРАТУРЕ КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 5.3 SRPS ЕN или7.2R 75-2 Температурни сензори се испитују без чаура Дубина урањања температурних сензора неће бити мања од њихове минималне дубине урањања којудекларишепроизвођач. OIML-R75-2 тачка иr 75-3 тачка Дубина урањања кратких температурних сензора несме бити мања од од укупне дужине сензора увеаћане за 50% од дужине навоја сензора (слика1), осим ако није специфицирано Уверењем о одобрењу типа мерила топлотне енергије Слика- Дубина урона и позиционирање сензора купатилу за исптивање SRPS EN1434-5:2007 тачка Дубинаурањањасензораморабитинајмање90% од укупне дужине сензора темпратуре.

13 ИСПИТИВАЊЕ СЕНЗОРА ТЕМПЕРАТУРЕ КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 7.2OIMLR 75-2 или5.3 SRPS ЕN OIMLR75-2 (5.3.1 SRPSEN ) Испитивање грешке у одређивању разлике температуре преко сензорског пара дела мерила топлотне енегије а) одређивањеконстантиr0, A иbзасвакисензорпонаособупару сензоратемпратуре(долазни, повратнивод); б) максимална апосолутна грешка приказивања сваког сензора понаособупарусензоратемпратуре(долазни, повратнивод); в) максималнарелативнагрешкапарасензора(долазни, повратнивод); OIML R75-2 (5.3.2 EN ) Испитивање отпорности изолације оба сензора у пару

14 ИСПИТИВАЊЕ ПАРА СЕНЗОРА ТЕМПЕРАТУРЕ КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ наоснову5.3.1 ЕN SRPS ЕN или 7.2 R 75-2 Избор испитних тачака температуре за поменута испитвања Редни број температурне тачке за θ min Температурниопсег испитивања -грејање Температурни опсег испитивања -хлађење 1 < 20 θ min до (θ min + 10) 0 до до 45-2 засве θ min 75 до до 45 3 засве θ min (θ max -30) до θ max 75 до 85 на основу R-75-2 OIML Редни број температурне тачке за θ min Температурниопсег испитивања -грејање 1 < 20 θ min до (θ min + 10) до 45 2 засве θ min 75 до 85 3 засве θ min (θ max -30) до θ max

15 ИСПИТИТИВАЊЕ СЕНЗОРА ТЕМПЕРАТУРЕ сваког појединачно из пара за МЕРИЛО ТОПЛОТНЕ ЕНЕРГИЈЕ извештајнаосновуr 75-3: 2002 (OIML)тачка2, подтачка R75-2 OIML (5.3.1 EN ) а) Пример одређивања коефицијената Ro, A и B Serijski broj para temperaturnih senzora: XXX Temperaturni opseg od 0 do 180 Temperaturna razlika za par od 3 K do 180 K Tip senzora: Pt-100 Pt-500 Pt-1000 θ etalona R1 korigovane Ω R2 korigovane Ω Metodom fitovanja (regresije, i dr...) dobija se SENZOR 1 R01= Ω A1= E-03-1 B1= E-07-2 SENZOR 2 R02= Ω A2= E-03-1 B2= E-07-2 θ etalona R - EN Ω R 1 iz krive za SENZOR 1 Ω R 2 iz krive za SENZOR 2 Ω R 1= R 1-R EN60751 Ω R 2= R 2-R EN60751 Ω t 1 t 2 ± NGDG 1 prosao 1 nije porsao 2 prosao 2 nije porsao

16 Serijski broj para temperaturnih senzora: XXX Temperaturni opseg od 0 do 180 Temperaturna razlika za par od 3 K do 180 K Tip senzora: Pt-100 Pt-500 Pt-1000 Senzori u čauri : da ne θ R - EN Ω R dolazni Ω Apsolutna greška θ1 ± NGDG dolazni prosao dolazni nije prosao R povratni Ω Apsolutna greška θ2 ± NGDG povratni prosao povratni nije porsao

17 ИСПИТИТИВАЊЕ ПАРА ТЕМПЕРАТУРНИХ СЕНЗОРА ЗА МЕРИЛО ТОПЛОТНЕ ЕНЕРГИЈЕ извештајнаосновуr 75-3: 2002 (OIML)тачка2, подтачка R75-2 OIML (5.3.1 EN ) в) Пример одређивања максималне релативне грешке пара сензора (долазни, повратнивод) Serijski broj para temperaturnih senzora: XXX Temperaturni opseg od 0 do 180 Temperaturna razlika za par od 3 K do 180 K Tip senzora: Pt-100 Pt-500 Pt-1000 Temperatura u povratnom vodu od 40 do 70 -realni uslovi merenja θ etalonska dolazni θ etalonska povratni θ R - EN Ω R mereno dolazni Ω Apsolutna greška e 1 R merneno povratni Ω Apsolutna greška e 2 e1 - e2 ± Et % ± Et NDG % relativna greška para prosao relativna greška para nije porsao

18 ИСПИТИТИВАЊЕ СЕНЗОРА ТЕМПЕРАТУРЕ сваког појединачно из пара за МЕРИЛО ТОПЛОТНЕ ЕНЕРГИЈЕ Температурни сензор сер.бр. извештајнаосновуr 75-3: 2002 (OIML)тачка2, подтачка2.2.2 Отпорност изолације при амбијентним условима МΩ Допустива вредност отпорности изолације МΩ Сензор прошао Сензор није прошао R75-2 OIML (5.3.2 EN ) Пример испитивање отпорности изолације оба сензора у пару Долазни вод црвени Повратни вод плави позитиваном поларитету 100 негативномполаритету 100 У позитиваном поларитету 100 У негативном поларитету 100 Отпорностизолацијемеримегаометромзанапонеисптивањаод10 V од100 V у амбијентним условима температуре од 15 С до 30 С и релативне влажности којанепрелази80% Отпорностизолацијеморабити100 М Ωиливећа

19 Редни број тачака 3. ИСПИТИВАЊЕ РАЧУНСКЕ ЈЕДИНИЦЕ КОД КОМБИНОВАНОГ МЕРИЛА ТОПЛОТНЕ на основу 5.4 SRPSЕN ЕНЕРГИЈЕ 5.4SRPS ЕN или7.3 OIMLR75-2 Температурни опсег, испитивања -грејање Температурни опсег, испитивања - хлађење 1 θ min θ 1,2 θ θ min θ min θ 1,2 θ 2 10 K θ 20 K - 3 θ max 5 K θ θ Редни број тачака наоснову7.3 OIMLR75-2 θ max Температурни опсег, испитивања -грејање 1 θ min θ 1,2 θ θ min 2 10 K θ 20 K 3 θ max 5 K θ θ θ max Рачунска јединица се испитује симулацијом датих температурних разлика и протока који не сме да буде већи од максималног протока који је дао произвођач за ту рачунску јединицу. Испитнаповратнатемператураморабитиизмеђу40 o C и70 o C. Све испитивања се понављају три пута(3x). θ min 0,8 θ max θ θ max али < 15К

20 ИСПИТИТИВАЊЕ РАЧУНСКЕ ЈЕДИНИЦЕ КОМБИНОВАНОГМЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ извештајнаосновуr 75-3: 2002 (OIML)тачка2, подтачка R75-2 OIML (5.4 EN )Примериспитивањарачунскејединице Прилог20: E C NDG =(0.5+ θmin/ θ +срачунатагрешка+ U(k=1)< +NDG Прилог20 -срачунатагрешка-u(k=1)> -NDG Прилог20 Редн Број Повра.тна температура (од 40 до 70) С Температурна разлика θк Прописана Симулирана Еталонска вредност кwh Очитана вредност кwh Израчун ата грешка % НДГ % Мена Несигурност % 1 40,05 θ min θ 1,2 θ min 43,24 66, ,1680-0,01 1,5 1/5*НДГ 2 θ min θ 1,2 θ θ min 3 θ min θ 1,2 θ θ min 1 60,04 10 K θ 20 K 79,64 403, ,4520 0,01 0,65 1/5*НДГ 2 10 K θ 20 K 3 10 K θ 20 K 1 55 θ max 5 K θ θ max , ,53 1/5*НДГ 2 θ max 5 K θ θ θ max 3 θ max 5 K θ θ θ max Задовољиоисптивиања: Нијезадовољиоиспитивања:

21 ИСПИТИВАЊЕ РАЧУНСКЕ ЈЕДИНИЦЕ СА ПАРОМ ТЕМПЕРАТУРНИХ СЕНЗОРА 5.5 SRPS ЕN или7.4OIML R75-2 Редни број температурне тачке за θ min Температурниопсег испитивања -грејање Температурни опсег, испитивања - грејање < 20 θ min до (θ min + 10) θ 1 min θ 1,2 θ до 45-2 засве θ min 75 до K θ 20 K θ min θ max 3 засве θ min (θ max -30) до θ max θ max 5 K θ θ У случају када су рачунска јединица и пар температурних сензора нерастављиви тада се испитују тако што се рачунска јединица и пар темературни испитују преко купатила у датим тачкама. Једнутачкујенеопходноурадитинаразлициод3Кдо4К. Сва испитивања се изводе по три пута.

22 ИСПИТИВАЊЕ РАЧУНСКЕ ЈЕДИНИЦЕ СА ПАРОМ ТЕМПЕРАТУРНИХ СЕНЗОРА OIMLR75-2 OIML (5.3.1 SRPS EN ) Пример испитивања рачунске јединице са паром температурних сензора: -срачуната грешка- U(k=1)> -NDG Прилог 20 +срачунатагрешка+u(k=1)< +NDG Прилог20 -Прилог 20: E NDG = E c + E t = (1+3 θmin/ θ ) Ред. бр. Повра.тна температура (од 40 до 70) С Температурна разлика θк Прописана Температура купатила Еталонск а вредност кwh Очитана вредност кwh Израчуна та грешка % НДГ % Мена Несигурност % θ 4 58, , ,13 1/5*НДГ 2 3 θ θ 4 Задовољио исптивиања: Није задовољио испитивања:

23 Редни број тачака ИСПИТИВАЊЕ КОМПЛЕТНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ 5.7 SRPS ЕN или7.6OIML R75-2 Температурни опсег, испитивања -грејање 1 θ min θ 1,2 θ θ min 2 10 K θ 20 K 3 θ max 5 K θ θ Редни број тачака на основу SRPSЕN и OIMLR75-2 OIML θ max само на основу SRPSЕN Температурни опсег, испитивања -хлађење 1 θ min θ 1,2 θ θ min 2 θ max 5 K θ θ θ max Опсег протока, испитивања - грејање 0,9 q p q q p 0,1 q p q 0,11 q p q i q 1,1 q i Опсег протока, испитивања -хлађење 0,9 q p q q p q i q 1,1 q i Повратнатемпературазамерилатоплотнеенергијенемењенагрејањујеизмеђу 40 o C и 70 o C температура воде (OIMLR75 + EN1434), док је за мерила топлотне енергије немењена хлађењу: (20 ±5) o Cтемператураводе (EN 1434). Испитивања по свакој тачки изводе се минимум три пута(3x). Пре стављања мерила на испитну линију проверава се Сертификат о типском одобрењу, као и знаци оцене усаглашености: М и СЕ

24 ИСПИТИТИВАЊЕ КОМПЛЕТНОГ МЕРИЛА ТОПЛОТНЕ ЕНЕРГИЈЕ извештај на основу OIML R 75-3: 2002 (OIML) тачка 2, подтачка ПРИЛОГ20: E NDG = E f1 +E c +E t 8,5%-КЛАСА 1; E NDG = E f2 +E c +E t 10%-КЛАСА 2; : E NDG = E f3 +E c +E t 10%-КЛАСА 3; Пример испитивања комплетног мерила топлотне енергије: +срачуната грешка +U(k=1)< +NDG Прилог OIML R75-2 (5.7SRPS EN ) -срачунатагрешка-u(k=1)> -NDG Прилог20 Редн Број Температурна разлика θк Прописана Температ купатила Прописан Проток течности q m 3 /h Измерен Израчуната грешка % НДГ % Мена месигурност методе % 1 θ min θ 1,2 θ min q i q 1,1 q i 1/5*НДГ 2 θ min θ 1,2 θ θ min 3 θ min θ 1,2 θ θ min q i q 1,1 q i q i q 1,1 q i 1 10 K θ 20 K 0,1 q p q 0,11 q p 1/5*НДГ 2 10 K θ 20 K 3 10 K θ 20 K 0,1 q p q 0,11 q p 0,1 q p q 0,11 q p 1 θ max 5 K θ θ max 0,9 q p q 1,0 q p 1/5*НДГ 2 θ max 5 K θ θ θ max 3 θ max 5 K θ θ θ max 0,9 q p q 1,0 q p 0,9 q p q 1,0 q p Задовољиоисптивиања: Нијезадовољиоиспитивања:

25 РЕФЕРЕНЦЕ [1] Правилник о мерилима, Службени гласник РС", бр. 63/2013) [2] Списаксрпскихстандардаизобластимерила, СлужбенигласникРС", бр. 39/2014 [3] Списак српских стандарда(нормативних докумената) из области мерила, "Службени гласник РС", бр. 39/2014 [4] OIML, R 75-1 (2002.) Heat meters;-part 1: Metrological and technical requirements [5] OIML, R 75-2 (2002) Heat meters-part 2: Type approval tests and initial verification tests [6] OIML, R 75-3(2006) Heat meters-part 3: Test report formats [7] SRPS EN (2011) Мерила топлотне енергије- Део1: Општи захтеви- енглески [8] SRPS EN (2011, испр.2013) Мерило топлотне енергије-део5:испитивање при почетној верификацији енглески [9] SRPS EN 60751(2009) Индустријски платински отпорни сензори [ 10]Правилниковрстамамерилазакојајеобавезнооверавањеивременски интервали њиховог периодичног оверавања( Службени гласник РС, број 49/2010 и 110/2013).

26 OВЕРАВАЊЕ МЕРИЛА У УПОТРЕБИ УСКЛАДУСАУВЕРЕЊЕМООДОБРЕЊУТИПА ГОДИШЊИ ЖИГ У ОБЛИКУ НАЛЕПНИЦЕ

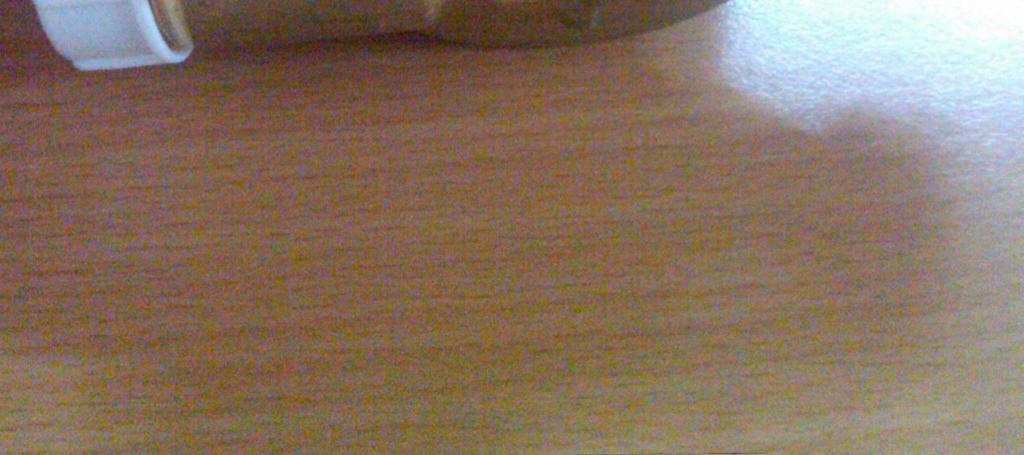

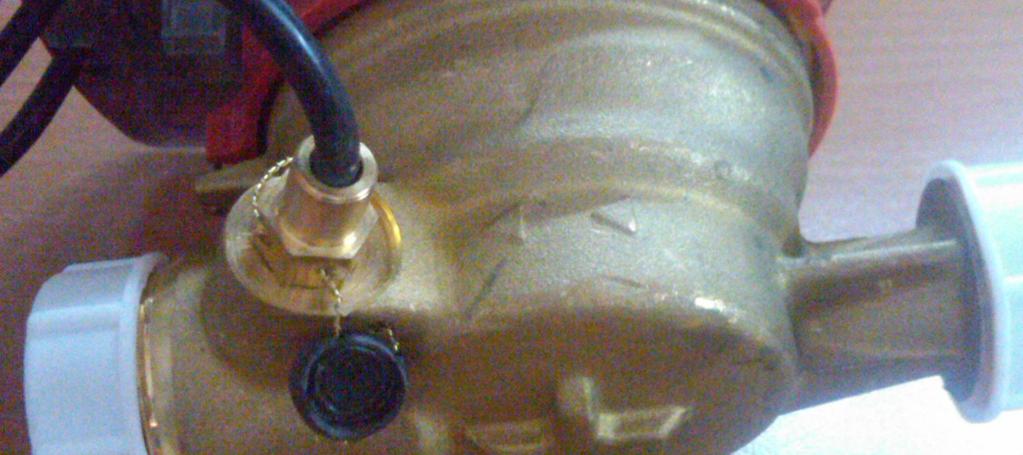

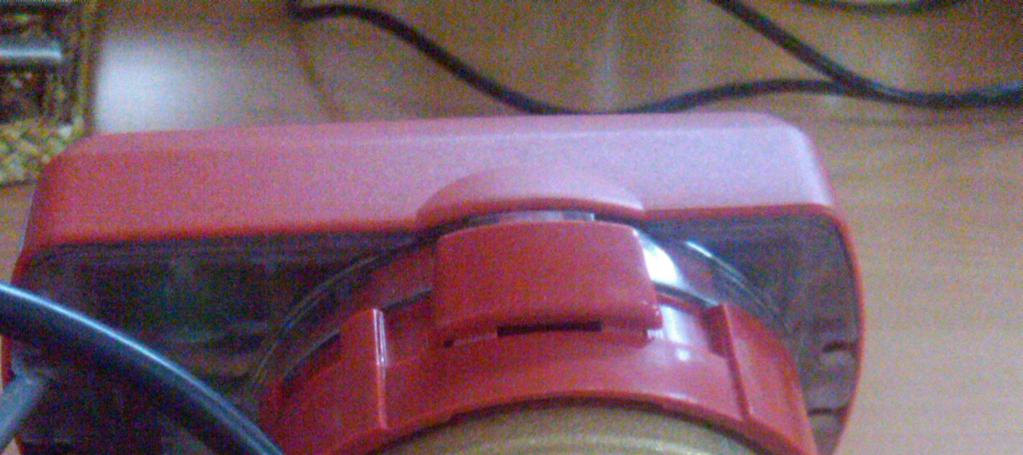

27 ОСНОВНИ И ГОДИШЊИ ЖИГ

28 ХВАЛА НА ПАЖЊИ! ДМДМ МикеАласа Београд Србија Телефон: , Фах:
