1 РЕПУБЛИКА СРБИЈА МИНИСТАРСТВО ПРИВРЕДЕ ДИРЕКЦИЈА ЗА МЕРЕ И ДРАГОЦЕНЕ МЕТАЛЕ Београд, Мике Аласа 14, ПП: 34, ПАК: телефон: (011) , телефакс: (011) На основу члана 192. став 1. Закона о општем управном поступку (,,Службени лист СРЈ, бр. 33/97 и 31/01 и,,службени гласник РС, број 30/10), члана 20. Закона о метрологији (,,Службени гласник РС, број 30/10) и члана 19. Правилника о мерилима (,,Службени гласник РС, број 63/13), а у вези са Правилником о метролошким условима за проточна мерила запремине за разне течности која се налазе у мерном склопу (,,Службени лист СФРЈ, број 9/85), поступајући по захтеву UNITED MEASUREMENTS DOO BEOGRAD, Похорска 4/4, директор Дирекције за мере и драгоцене метале доноси У В Е Р Е Њ Е О ОДОБРЕЊУ ТИПА МЕРИЛА Назив мерила: Проточно мерило запремине течности које се налази у мерном склопу (мерни систем) Ознака основног типа: NM-ARU-SF60-MF Произвођач мерила: Nuova Manaro Srl, Италија Службена ознака типа: Z Рок важења уверења: године Испитивањем типа утврђено је да мерило испуњава метролошке услове прописане Правилником о метролошким условима за проточна мерила запремине за разне течности која се налазе у мерном склопу (,,Службени лист СФРЈ, број 9/85). На основу овог уверења на прво оверавање може се поднети 3 (три) комада мерила. Број: 393-8/ Београд, године Д И Р Е К Т О Р мр Вида Живковић

2 ПРИЛОГ УВЕРЕЊУ О ОДОБРЕЊУ ТИПА МЕРИЛА БРОЈ: 393-8/ МЕТРОЛОШКА СВОЈСТВА МЕРИЛА 1.1. Границе дозвољене грешке Границе дозвољене грешке мерног система износе 0,5 % мерене запремине, за мерене запремине од 2 L и веће и температурни опсег од -10 o C до 50 o C. 1.2 Мерни опсег, називне вредности и структура мерног система Мерни опсег и називне вредности мерног система су: DN Q Тип мерног система min Q mаx V min P max mm L/min L/min L bar NM-ARU-SF60-MF Структура мернoг система Мерни систем се састоји од транспортне ауто-цистерне са једном комором, пумпе, филтера, мерила протекле запремине течности - волуметра са давачем импулса, мерног рачунара, специјалног одвајача гаса и других помоћних уређаја. Мерни рачунар, као део мерног система, садржи математичко-логичку јединицу са уређајем за конверзију и за приказивање мерене запремине, а такође служи да управља извршним уређајима мерног система преко електро-покретаних пнеуматских вентила. На крају мерења мерена вредност се са разним додатним информацијама штампа коришћењем алфанумеричког штампача. Мерни систем може да ради са једним или два мокра и/или сува црева. Мерена течност се испоручује коришћењем пумпе. На слици 1. је приказан шематски дијаграм мерног система. Мерни опсег и називне вредности мерила протекле запремине течности волуметра, уграђеног у мерни систем су: Тип DN V c Q min Q max V min P max,rad η волуметра mm L L/min L/min L bar mpa s SF , /16/25 0, Специјални одвајач гаса састоји се од кућишта, филтера, вентилационог вентила и контролног стакла и служи за одвајање и гаса и воде из струје течног горива. Уређај за ограничавање притиска је интегрисан у управљачку главу специјалног одвајача гаса, који ограничава највећи радни притисак. У заједничком кућишту мерног претварача запремине течности волуметра, интегрисан је двоканални давач импулса, тип Eltomatic На слици 2. дат је спољни изглед волуметра, тип SF 60, са ознаком места за постављање основног и годишњих жигова на оловне пломбе. 2

3 Ознака Опис Ознака Опис 1 Манлох ауто-цистерне 18 и 19 Одвајач воде и ваздуха 4 Сензор доњег нивоа 22 Вoлуметар 5 Сензор горњег нивоа 24 Venturi цев 8 Вентил за подно пуњење 26 Котур са цревом 12 Неповратни вентил 30 Спојница за пуњење 13 Пнеуматски одушни вентил 132 Котур за уземљење 15 Центрифугална пумпа Слика1. Шематски дијаграм мерног систем 3

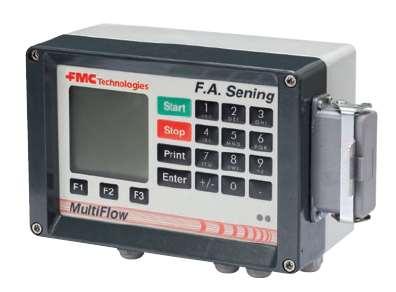

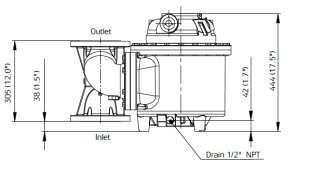

4 Места постављања жигова Слика 2. Спољни изглед волуметра тип SF-60, са ознаком места за постављање основног и годишњих жигова на оловне пломбе Мерни опсег, називне вредности и структура мерног рачунара, тип MultiFlow: - опсeг прoтoкa: 0 Q (L/min) , - јединица запремине: L или m 3. Хардвер рачунара протока типа MultiFlow састоји се од централне процесорске јединице са припадајућим микроконтролером и приказивачком јединицом (дисплејом) са тастатуром и читачем картице. На слици 3 дат је изглед рачунара протока, тип MultiFlow, са приказивачем и тастатуром са местима за постављање жигова. Софтвер мерног рачунара, тип MultiFlow, је меморисан и у EPROM-у и на флешмеморијској картици. Нове софтверске верзије су меморисане на флеш-меморијској картици. Контрола обављених мерења (audit trail) je обезбеђена са регистрацијом скидања, тако да није могуће да се обрише без уништења жига. Промене података битних за законску метрологију су регистроване од стране непоништивог бројила и резултирају уласком у seal log, који може да запамти 20 улазака. Верзија софтвера: 3.59 (3.63) РС. Ознака софтверске верзије може бити приказана притискивањем функцијског тастера F3 или кроз позицију менија Основни и годишњи жигови постављени на оловне пломбе Годишњи жиг у облику налепнице са кварталима Слика 3. Изглед мерног рачунара, тип MultiFlow, са местима за постављање жигова 4

5 1.3. Референтни и радни услови Референтни услов за температуру течних горива нафтног порекла je: 15 o C. Радни услови за температуру мерених течности су у мерном опсегу од - 10 o C до 50 o C, а за температуру околине су у мерном опсегу од - 25 o C до 55 o C. Радни услови за температуру околине мерног рачунара су у мерном опсегу од - 25 o C до 55 o C Намена мерног система Мерни систем је намењен за мерење запремине керозина приликом пуњења или пражњења авиона Функционалност мерног система и опис основних карактеристика конструкције Мерни систем je уграђeн на ауто-цистерну, а користи се и у стационарном режиму рада - стабилни мерни систем. Течност (керозин), која се мери, улази у мерило под притиском и преко лопатица покреће ротор. Два пара лопатица, које су ожљебљене у канале ротора, обрћу се заједно, а преко лежајева, ослоњених на ексцентар, врше транслаторно кретање. Простор између две лопатице, затворен са доње стране дном и са горње стране поклопцем и унутрашњим зидом кућишта, представља мерни простор. У даљој ротацији течност се преноси ка излазу из мерила. Између лопатице и кућишта постоји прописан зазор, чија величина зависи од типа мерила и вискозности течности. Обртање ротора прeко мерног претварача импулса преноси се на мерни рачунар, тип MultiFlow. Примењено је електронско подешавање тачности мерила протекле запремине течности волуметра, тип SF-60. Мерни претварач температуре са сензором, тип Pt 100, је стандардни и може бити од различитих произвођача. Могу се уградити и следећи додатни уређаји: - уређај за штампање, који се уграђује заједно са одобреним мерним рачунарима и може бити од различитих произвођача, - уређај за предодређивање запремине, са управљачким вентилом. Мерни рачунар je микрoпрoцeсoрски урeђaj, кojи у склoпу сa излaзнoм oсoвинoм мeрнoг урeђaja прoтoчнoг мeрилa зaпрeминe, прeкo мeрнoг прeтвaрaчa импулсa, oбрaђуje брoj oбртaja oсoвинe мeрнoг урeђaja, прeтвaрa гa у брojчaни изнoс и пoкaзуje нa прикaзивaчу пoкaзнoг урeђaja кao измeрeну врeднoст зaпрeминe нa тeмпeрaтури мeрeњa. Прeкo мeрнoг прeтвaрaчa тeмпeрaтурe дoбиja сe инфoрмaциja o врeднoсти тeмпeрaтурe мeрeнe тeчнoсти тoкoм мeрeњa. Кoристeћи oдгoвaрajући сoфтвeр врши се прорачун вредности запремине. Прорачуном се свoди измeрeна зaпрeмина тeчнoсти нa тeмпeрaтури мeрeњa V t (L), нa зaпрeмину нa рeфeрeнтнoj тeмпeрaтури V tst (L) и пoкaзуje сe нa прикaзивaчу пoкaзнoг урeђaja рачунара протока. Свe врeднoсти зaпрeминe сe исписуjу штaмпaчeм нa oдгoвaрajућу кaртицу. Метролошке функције мерног рачунара су: 1. Прорачунава и приказује запремину нa тeмпeрaтури мeрeњa, које резултате добија од спојеног мерног уређаја. Ако се захтева, запремина се коригује, примењујући корекционе факторе одређене током калибрације. 5

6 2. Прорачунава и приказује средњу температуру мерене течности за које податке добија од мерног претварача температуре са сензором. 3. Меморише и осигурава информације о мерењу. 4. Меморише укупне вредности запремине (тотал) у мереним условима и у референтним условима (15 о C). 5. Предодређује вредности запремине у условима мерења и запремине у референтним условима. 6. Када је повезан штампачем, штампа резултате мерења. 7. Приказује и штампа меморисане информације о мерењу, користећи кориснички интерфејс рачунара протока. На кaртици штaмпaчa штампају се следећи подаци: - зaпрeмина нa срeдњoj тeмпeрaтури мeрeњa, V t (L), зa jeднoкрaтнo мeрeњe; - зaпрeмина свeдeна нa 15 о C, V 15 (L), зa jeднoкрaтнo мeрeњe; - укупна зaпрeмина (тoтaлизaтoр), V tot,t (L), нa срeдњoj тeмпeрaтури мeрeњa; - укупна зaпрeмина (тoтaлизaтoр), V tot,15 (L), свeдeнa нa 15 о C; - нaзив или шифра мeрeнe тeчнoсти; - срeдња тeмпeрaтура мeрeнe тeчнoсти, t sr ( о C), тoкoм jeднoг мeрeњa. 1.6 Натписи и ознаке Сви натписи и ознаке на мерном систему, мерилу протекле запремине течностиволуметру и мерном рачунару (eлeктрoнскoм пoкaзнoм урeђajу) и другим компонентама сагласни су са Правилником о метролошким условима за проточна мерила запремине за разне течности која се налазе у мерном склопу (,,Службени лист СФРЈ, број 9/85) Натписи и ознаке на деловима мерног система На главној натписној плочици мерног система (слика 4) мора да буде написано: - назив мерног система, - службена ознака мерног система, - произвођач мерног система, - ознака основног типа мерног система, - серијски број мерног система, - година производње мерног система, - најмањи и највећи проток мерног система, - најмања мерена количина, - највећи радни притисак мерног система, - најмања и највећа температура мерене течности, - опсег динамичке вискозности мерене течности; На натписној плочици мерила протекле запремине течности - волуметру мора да буде написано: - назив мерила, - произвођач, - ознака основног типа, - година производње, - серијски број, - називни пречник DN, - опсег протока, - опсег динамичке вискозности, - опсег радних температура мерене течности, - највећи радни притисак, - запремина радног цилкуса, 6

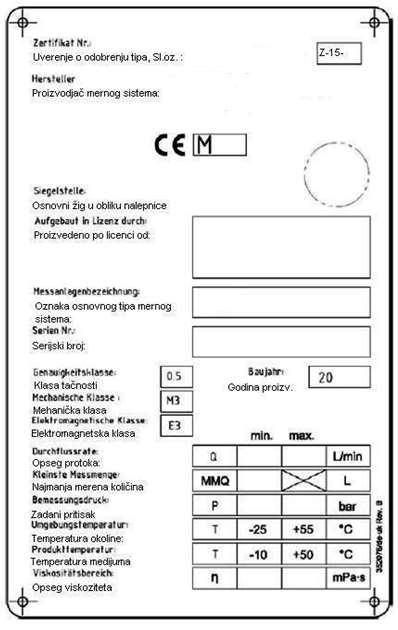

7 - најмања мерена запремина; На натписној плочици мерног рачунара мора да буде написано: - назив уређаја, - произвођач, - ознака основног типа, - година производње, - серијски број; На натписној плочици мерног претварача мора да буде написано: - назив уређаја, - произвођач, - ознака основног типа, - година производње, - серијски број, - коефицијент мерила k m (imp/o), - опсег радних температура (T min -T max ). Основни и годишњи жигови постављени на оловне пломбе Слика 4. Изглед главне натписне плочице мерног система, са натписима и ознакама и местом за постављање жигова 7

8 2. ОВЕРАВАЊЕ МЕРИЛА 2.1 Мeтрoлoшкo упутствo Оверавање мeрилa сe oбaвљa према Мeтрoлoшкoм упутству зa прeглeд прoтoчних мeрилa зaпрeминe зa рaзнe тeчнoсти (,,Глaсник СЗМДМ, брoj 2/94) Врсте и места постављања жига Мерни систем се жигоше прописаним жиговима, како следи: - мерило протекле запремине течности-волуметар - основним и годишњим жиговима, постављеним на оловне пломбе (слика 2), - мерни рачунар - основним и годишњим жиговима, постављеним на оловне пломбе, као и годишњим жигом са кварталима у облику налепнице (слика 3), - главна натписна плочица мерног система - основним и годишњим жиговима постављеним на оловне пломбе (слика 4), - мерни претварач температуре-мерни сензор - основним и годишњим жиговима, постављеним на оловне пломбе (слика 5), и - давач импулса - основним и годишњим жиговима, постављеним на оловне пломбе (слика 6). Слика 5. Места предвиђена за жигосање мерног претварача температуре, са сензором Pt 100 8

9 Слика 6. Места предвиђена за жигосање давача импулса 3. НАПОМЕНА Уз свако мерило доставља се упутство о руковању и одржавању мерила, које садржи услове за исправно коришћење и функционисање мерила. Д И Р Е К Т О Р мр Вида Живковић 9
